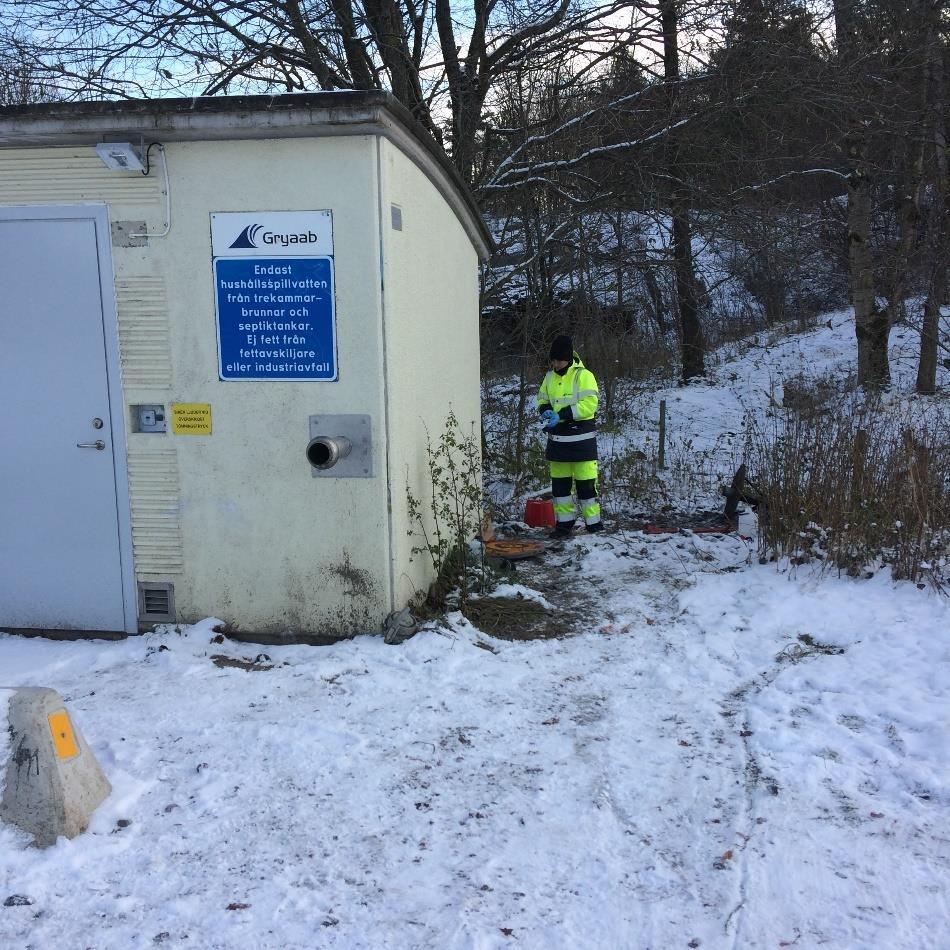

1 Foto: Lars Nordén Provtagning vid mottagningsstationen för organiskt material på Ryaverket samt slamtömningsstationen i Göddered Emilie Grubbström Gryaab Rapport 2017:6

2 Gryaab AB medverkar till en hållbar samhällsutveckling genom att införa och driva system som kostnadseffektivt samlar in och behandlar avloppsvatten från ägarkommunerna. Bolaget ägs av Ale, Göteborg, Härryda, Kungälv, Lerum, Mölndal och Partille kommuner. Gryaab driver ett av Nordens största reningsverk Ryaverket, som ligger på Hisingssidan av Älvsborgsbron i Göteborg. Sedan bolagets tillkomst har det gjorts miljösatsningar på miljarder kronor i tunnlar och reningsverk. Det har resulterat i att regionens vattendrag befriats från utsläpp av avloppsvatten och ett renare hav. Gryaab rapporter 2013:10 ISO Identifiering av miljöaspekter på Gryaab 2013:11 Referensprovtagning i Gryaabs tunnlar delrapport metaller 2014:1 Miljörapport Ryaverket :2 Miljörapport Syrhåla :3 Optimerad BOD-avskiljning 2014:4 Silver till Ryaverket. Källor till silver i inkommande avloppsvatten 2014:5 Förstudie hårvårdssalonger - Identifikation av miljöfarliga ämnen i hårvårdsprodukter. 2014:6 Kartläggning av C-verksamheternas användning av kemikalier innehållande utfasningsämnen 2014:7 Konduktivitetsspårning :8 Påverkar lagring slammets innehåll av näringsämnen och oönskade ämnen? 2014:9 Pilotförsök med filtrering av rejektvatten i trumfilter 2014:10 Uppföljning av nitrifikation efter installation av luftare i första zonen i ED Linje :1 Framtida skivfilterkapacitet 2015:2 Framtida slamhantering - processutvärdering 2015:3 Koppar till Ryaverket 2015:4 Miljörapport Ryaverket :5 Miljörapport Syrhåla :6 Innehåll i spillvatten påverkat av släckvatten från brand på Ringön 2015:7 Utvärdering av slamförordningsämnen (organiska ämnen) i Gryaabs slam. 2015:8 Anläggningsdata :9 Referensprovtagning 2014/2015 :1 Miljörapport Ryaverket 2015 :2 Miljörapport Syrhåla 2015 :3 Förstudie Kvicksilver Behov av sanering av avloppsledningar från tandläkarkliniker :4 ModellEN - dynamisk processmodellering av olika körsätt med ny nitrifikationsanläggning i drift. Resultat och utvärdering. :5 Bisfenol A :6 Lokalisering av eventuellt tillkommande avloppsreningskapacitet :7 Silver till Ryaverket -Källor till silver i inkommande avloppsvatten 2017:1 Gryaabs uppströmsarbete, bilaga till länsstyrelsen i samband med tillståndsansökan 2017:2 Miljörapport Ryaverket 2017:3 Miljörapport Syrhåla 2017:4 Prognos för framtida belastning till Ryaverket 2017:5 Bly till Ryaverket

3 1 Innehållsförteckning Innehållsförteckning... 1 Sammanfattning... 2 Inledning och syfte... 2 Mottagning organiskt material... 2 Slamtömningsstationen i Göddered... 2 Provtagning... 3 Mottagning organiskt material... 3 Slamtömningsstationen i Göddered... 3 Resultat... 3 Mottagning organiskt material... 3 Slamtömningsstationen i Göddered... 6 Spårbarhet vid leverans... 8 Diskussion och slutsats... 8 Mottagning organiskt material... 8 Mottagning vid slamtömningsstationen i Göddered... 9 Spårbarhet vid leverans... 9 Källor Bilaga 1-Analysvärden från provtagning MO och Bilaga 2-Analysvärden från provtagning i slamtömningsstation Göddered... 15

4 2 Sammanfattning Mottaget organiskt material vid mottagningsstationen på Ryaverket har begränsad påverkan på slamkvaliteten och för analyserade parametrar har de flesta halter sjunkit jämfört med tidigare provtagningar. Av de prioriterade metallerna (Ag, Cu, Hg, Zn, Cd) har samtliga ämnen ett minskande bidrag till slam relaterat mot siffror från Organiska ämnen är, frånsett ett uppmätt värde för PCB-180 på 0,003 mg/kg TS, under detektionsvärdet i samtliga analyser. För slamtömningsstationen i Göddered finns det inga tidigare undersökningar i Gryaabs regi att jämföra mot. De prioriterade metallerna bidrar i större utsträckning till innehållet i avvattnat rötslam, relaterat till bidraget från mottagningsstationen för organiskt material vid Ryaverket. Totalt sett är bidraget av de prioriterade metallerna från slamtömningsstationen i Göddered relativt lågt med ett största bidrag för zink på 4,79 %. Anmärkningsvärt är detektionen av PCB, nonylfenol, flourenten och indeno(1,2,3-cd) pyren i analyserna. Det konstateras att transportörerna uppvisar brister vad det gäller spårbarheten av lämnat material, framförallt vid slamtömningsstationen i Göddered. Inledning och syfte Gryaabs avloppsreningsverk, Ryaverket, har tillstånd att ta emot och samröta externt organiskt material med avloppsfraktionen för rötgasproduktion. En provtagning på det mottagna materialet har genomförts under hösten som en del av det kontinuerliga uppströmsarbetet, REVAQcertifieringsarbetet och som underlag för rötningsprocessen. Prover har analyserats för ett stort antal parametrar relaterade till REVAQ-certifiering. Provtagningen är även en uppföljning av Gryaab Rapport 2010:8, Provtagning mottagning organiskt material. Analysresultat från provtagning år 2010 över 60 spårelement i slam och avvattnat slam och Ryaverkets Miljörapport år redovisas som jämförelse. Under hösten genomfördes även en provtagning vid slamtömningsstationen i Göddered. Detta är den första provtagning som genomförs vid Gryaabs slamtömningsstationer och därför finns inga tidigare analysresultat att jämföra mot. I de fall data finns tillgängligt har en jämförelse gjorts mot resultat från undersökningar av slamavskiljare och slutna tankar vid Kungsängsverket i Uppsala år 2000 samt undersökningar i Kungsbacka 2006/2008 och Norrköping 2007/2008. Mottagning organiskt material Ryaverket tar emot pumpbart lättnedbrytbart fetthaltigt avfall i mottagningsstationen, MO. Avfallet kommer från fettavskiljare i restauranger, skolor och verksamheter med fetthaltigt avloppsvatten t.ex. livsmedelsindustrier. Även normalt, pumpbart matavfall och livsmedelsprodukter töms i mottagningsstationen. Flera slamsugarentreprenörer har tömningsavtal med Gryaab och tömmer fetthaltigt material enligt specificerade kriterier. Vid tömning anmäler sig chauffören med en kod i dataterminalen i mottagningsstationen. Slambilens tank kopplas in på en av två tömningslinjer och tömningen startar. Avfallet pumpas in med en skärande pump, vägs och registreras för spårbarhet och debitering. En kvarn mal sönder större partiklar innan det organiska materialet pumpas vidare till rötkammare för samrötning med avloppsslam till biogas. Slamtömningsstationen i Göddered Vid slamtömningsstationen i Göddered mottas material från enskilda avlopp (slamavskiljare och slutna tankar). Mottaget material leds via tunnlar till Ryaverket och blandas där med övrigt inkommande avloppsvatten. Vid tömning anmäler sig chauffören med en kod i dataterminalen i slamtömningsstationen.

5 3 Provtagning Mottagning organiskt material Provtagning genomfördes den 14 november med stickprov på sex slambilslaster mellan och Varje slambil suger organiskt material från en eller flera verksamheter som därefter blandas i bilens lasttank. Efter transport bedöms en tank som relativt väl omblandad och stickproven från respektive tank anses därför någorlunda homogeniserade. Ett prov togs ut på tömningslinje ett och fem prover togs ut på tömningslinje två. Under provtagningsperioden kom sex slambilar. Slamsugningsentreprenörer informerades inte före provtagningen. Provet togs ut efter silon vid inpumpning till rötkammaren. En dunk fylldes för respektive last vid provtagning och märktes med tid och provnummer. Stickproverna har därefter analyserats med avseende på ett stort och brett antal parametrar på ALcontrol laboratorier. Slamtömningsstationen i Göddered Provtagning genomfördes den 9 november med stickprov på fyra slambilslaster mellan och Prov togs från samtliga slamtömningsbilar som lämnade slam under tiden på plats. Proven togs med hink i den avloppsbrunn som ligger snett bakom slamtömningsstationen. Anslutningen från slamtömningsstationen till brunnen ligger ca 1 meter ovan avloppsrännan för övrigt spillvatten och det var där provtagningshinken fylldes. Hinken fördes ner med hjälp av rep för att fyllas när slammet från respektive bil hade flödat en kort stund och drogs sedan upp igen. Efter omrörning hälldes varje prov över i de provtagningskärl som laboratoriet försett oss med. Resterande slam hälldes sedan tillbaka ner i brunnen. Proverna märktes upp med bl.a. tidpunkt för provet samt respektive bils registreringsnummer. Vi antecknade även tid, reg.nr. och bolag för att spara till granskningen av analyssvaren. Slamproverna förvarades i kylväskor med kylklampar i skuggan utomhus till dess att vi lämnade platsen. Vi åkte då direkt till inlämningsstället. Stickproverna har därefter analyserats med avseende på ett stort och brett antal parametrar på ALcontrol laboratorier. Resultat Mottagning organiskt material Under tiden då provtagningen genomfördes den 14 november lämnade sex slambilar organiskt material mellan och Tabell 1 visar en sammanställning av rapport från digital inloggning med vikt för lämnad last av respektive förare. Tabell 1. Lämnat organiskt material under provtagning Debiterad bil Bil 1 EMP Ragn-Sells/ Kommunpartner Nettovikt 9,7 ton

6 4 Debiterad bil Bil 2 TBN Bil 3 WKE Bil 4 BLX Bil 5 TBN Bil 6 BLX Renova Ragn-Sells Renova Renova Renova Nettovikt 7,09 ton 7,5 ton 10,61 ton 2,99 ton 10,76 ton I bilaga 1 redovisas analysvärden från de stickprov som togs den 14 november samt medelvärdet av de fyra stickprov som togs vid undersökningen I Tabell 2 redovisas två provtagningar av de specificerande 60 spårelementen enligt Naturvårdsverkets rapport 5148, samt aluminium och svavel. För provtagning är det ett medelvärde av sex stickprov genomförda under en dag. För provtagning 2010 är det ett samlingsprov av fyra stickprov genomförda under en dag. För analysresultat under detektionsgränsen har halva detektionsvärdet använts vid beräkning. Tabellen visar även förhållandet av tillförd mängd mellan år och Tabell 2. Analysvärden från provtagningen och 2010 samt förhållandet av tillförd mängd /2010 Medelvärde 6 prov Samlingsprov 2010 Förhållandet tillförd mängd ämne mg/kg TS Kg/år mg/kg TS Kg/år MO TS 7, , % 000 Aluminium Al 577,17 376, ,8 25 % Silver Ag 0,38 0,25 0,46 0,3 83 % Arsenik As 0,45 0,29 0,99 0,6 49 % Guld Au 0,12 0,08 0,2 0,1 78 % Bor B 5,79 3,78 25,4 15,3 25 % Barium Ba 12,34 8,05 36, % Beryllium Be 0,02 0,01 0,1 0,1 14 % Vismut Bi 0,28 0,18 0,25 0,1 183 % Kadmium Cd 0,04 0,03 0,18 0,1 26 % Cerium Ce 0,95 0,62 6, % Kobolt Co 0,36 0,23 1 0,3 78 % Krom Cr 20,5 13,37 13,1 7,9 169 % Cesium Cs 0,06 0,04 0,25 0,1 39 % Koppar Cu 70,32 45, ,6 49 % Dysprosium Dy 0,06 0,04 0,27 0,2 20 % Erbium Er 0,03 0,02 0,37 0,2 10 % Europium Eu 0,01 0,01 <0,05 0,02 33 %

7 5 Medelvärde 6 prov Samlingsprov 2010 Förhållandet tillförd mängd ämne mg/kg TS Kg/år mg/kg TS Kg/år MO Gallium Ga 0,08 0,05 1,00 0,60 9 % Gadolinium Gd 0,03 0,02 0,31 0,20 10 % Germanium Ge 0,16 0,10 2,00 1,20 9 % Hafnium Hf 0,05 0,03 0,42 0,30 11 % Kvicksilver Hg 0,02 0,01 0,05 0,02 87 % Holmium Ho 0,03 0,02 0,06 0, % Indium In Ej analyserat - 0,05 0,02 - Iridium Ir 0,01 0,00 0,01 0,02 18 % Lantan La 0,52 0,34 59,60 36,0 1 % Litium Li 2,8 1,826 3,32 2,00 91 % Lutetium Lu 0,00 0,00 0,02 0,01 19 % Mangan Mn 17,21 11,22 43,40 26,20 43 % Molybden Mo 1,1 0,72 0,90 0, % Niob Nb 0,14 0,09 5,04 3,00 3 % Neodym Nd 0,4 0,26 1,87 1,10 24 % Nickel Ni 6,81 4,44 23,00 13,90 32 % Bly Pb 2,15 1,40 13,80 8,30 17 % Palladium Pd 0,03 0,02 0,05 0,02 91 % Praseodym Pr 0,11 0,07 0,50 0,30 24 % Platina Pt 0,01 0,00 0,01 0, % Rubidium Rb 2,75 1,79 11,700 7,10 25 % Renium Re 0,01 0,00 <0,01 0,01 65 % Rodium Rh 0,02 0,01 <0,06 0,02 71 % Rutenium Ru 0,02 0,01 <0,06 0,02 49 % Svavel S 2081, , ,0 42 % Antimon Sb 0,27 0,18 0,53 0,30 59 % Skandium Sc 0,08 0,05 <0,2 0,10 52 % Selen Se 3,95 2,58 0,18 0, % Samarium Sm 0,08 0,05 0,33 0,2 26 % Tenn Sn 15,73 10,26 9,35 5,6 183 % Strontium Sr 24,4 15,91 49,7 30,0 53 % Tantal Ta 0,01 0,01 5,68 3,4 0,2% Terbium Tb 0,01 0,01 0,05 0,03 18 % Tellur Te 0,01 0,01 0,30 0,10 6 % Torium Th 0,12 0,08 0,42 0,30 26 % Titan Ti 32,88 21,44 250,0 151,0 14 % Tallium Tl 0,01 0,01 0,07 0,04 16 % Tulium Tm 0,01 0,00 <0,02 0,01 35 %

8 6 Medelvärde 6 prov Samlingsprov 2010 Förhållandet tillförd mängd ämne mg/kg TS Kg/år mg/kg TS Kg/år MO Uran U 0,03 0,02 0,26 0,20 9 % Vanadin V 0,8 0,52 3,88 2,30 23 % Tungsten W 0,30 0,20 0,07 0,04 49 % Yttrium Y 0,37 0,24 1,45 0,90 27 % Ytterbium Yb 0,03 0,02 0,16 0,10 20 % Zink Zn 50,07 32, ,3 33 % Zirkonium Zr 1,56 1,02 38,00 23,0 4 % Tabellen nedan redovisar mottaget organiskt material beräknat på års provtagning och värden i Gryaabs miljörapport. Tabellen redogör även för bidraget av mottaget organiskt material i förhållande till den totala mängden avvattnat rötslam vid Ryaverket. I beräkningar har halva detektionsvärdet använts. För kvicksilver, summa PAH, nonylfenol och summa PCB låg samtliga värden under detektionsgränsen. Tabell 3. Beräknad tillförd mängd ämnen, MO, jämfört med värden i miljörapport för Ryaverket Provtagning Miljörapport Ämne Mottaget organiskt material Avvattnat rötslam TS Kg % Totalkväve Kg , % Totalfosfor Kg 1 480, ,2% Silver Kg 0,2 24,8 0% Koppar Kg 45, % Kvicksilver Kg 0,0* 7,7 0% Bly Kg 1, % Zink Kg 32, % Kadmium Kg 0,0 11,6 0% Krom Kg 13, % Nickel Kg 4, % Summa Kg 0,1* 16,8 0% PAH Nonylfenol Kg 0,3* 120 0% Summa PCB Kg 0,01* 0,6 0% * Samtliga värden under detektionsgränsen Mottagning organiskt material bidrag Slamtömningsstationen i Göddered Under tiden då provtagningen genomfördes den 9 november lämnade fyra slambilar externslam mellan och Tabell 4 visar en sammanställning av rapport från digital inloggning med vikt för lämnad last av respektive förare.

9 7 Tabell 4. Lämnat slam vid slamtömningsstationen i Göddered under provtagning Debiterad bil Bil 1 RGO Ragn-Sells/ Kommunpartner Nettovikt 11,4 ton Bil 2 XLD Bil 3 ONX Bil 4 XLD Ragn-Sells/ Kommunpartner Renova Ragn-Sells/ Kommunpartner 13,4 ton 8,9 ton 13,5 ton I bilaga 2 redovisas analysvärden från de fyra stickprov som togs vid slamtömningsstationen i Göddered den 9 november. I de fall data finns tillgängligt visas en jämförelse mot undersökningar som gjordes i Uppsala år 2000 (slamavskiljare och slutna tankar), i Norrköping 2007 och 2008 (slamavskiljare) samt i Kungbacka 2006/2008 (slamavskiljare). I de totalt fyra leveranserna detekterades PCB i tre av leveranserna (Bil 1, 2 och 3) och nonylfenol i två av leveranserna (Bil 1 och 2). Flourenten detekterades i en leverans (Bil 2) och Indeno (1,2,3- cd)pyren i en av leveranserna (Bil 1). Tabell 5 redovisar mottaget material vid slamtömningsstationer beräknat på års provtagning vid slamtömningsstationen i Göddered och värden i Gryaabs miljörapport. Tabellen redogör även för bidraget från slamtömningsstationerna i förhållande till den totala mängden slam vid Ryaverket. I beräkningar har halva detektionssvärdet använts. För summa PAH låg samtliga värden under detektionsgränsen. Tabell 5. Beräknad tillförd mängd ämnen från slamtömningsstationer jämfört med värden i miljörapport för Ryaverket Provtagning Göddered Miljörapport Ämne Material slamtömningsstationer Avvattnat rötslam Slam från mottagningsstationer bidrag TS Kg % Totalkväve Kg % Totalfosfor Kg 6567, % Silver Kg 0,98 24,8 4 % Koppar Kg 273, % Kvicksilver Kg 0,22 7,7 3 % Bly Kg 12, % Zink Kg 450, % Kadmium Kg 0,39 11,6 3 % Krom Kg 11, % Nickel Kg 11, % Summa PAH Kg 0,11* 16,8 1 % Nonylfenol Kg 2, % Summa PCB Kg 0,02 0,6 3 % * Samtliga värden under detektionsgränsen

10 8 Spårbarhet vid leverans Vid tömning av såväl organiskt material vid Ryaverket som vid tömning av slam vid slamtömningsstationen i Göddered anmäler sig chauffören med en kod i dataterminalen i mottagnings/slamtömningsstationen. Syftet med anmälan är framförallt att det ska gå att koppla leveransen mot ett visst fordon för att på så sätt kunna spåra källor vid en eventuell detektion av främmande ämnen. Vid en kontroll av loggarna i databasen i Vattenkiosk konstateras att registrerade fordon vid ett antal leveranser inte överensstämmer med de fordon som observerats på plats vid provtagningen. Vid kontakt med Ragn-Sells samt dotterbolaget Kommunpartner konstateras att spårbarheten brister. Kommunpartner, som bland annat tömmer slam vid slamtömningsstationen i Göddered, uppger i telefon att man alltid kan spåra leveranserna till de fastigheter där tömning skett. Bolaget anger senare i mejl att man inte kan hitta observerade fordon i sin interna fordonsdatabas. Man kan dock redogöra för källan till den leverans som tömts vid mottagningsstationen för organiskt material på Ryaverket. Ragn-Sells kan inte redogöra för en av leveranserna till mottagningsstationen för organiskt material på Ryaverket. Taggen är kopplad till ett fordon som tillhör Ragn-Sells men vid kontakt med bolaget uppger man att fordonet inte var i bolagets ägo vid det aktuella tillfället. Loggen för Renova stämmer överens med de observationer som gjorts vid provtagningstillfället. Bolaget kan efter förfrågan redogöra för ursprung till de leveranser som lämnats vid mottagningsstationen för organiskt material på Ryaverket. Bolaget har inte återkopplat om källa till den tömning som gjordes på slamtömningsstationen i Göddered. Diskussion och slutsats Inledningsvis bör nämnas att ett mycket begränsat uttag av stickprov som analyserats ger en stor osäkerhet. Torrsubstansen är relativt låg med ett medelvärde på 7,03 % för mottagningsstationen för organiskt material på Ryaverket och 0,71 % för slamtömningsstationen i Göddered. Analysmetoderna har också en viss begränsning då de är utformade för vattenprover. Mottagning organiskt material Mottaget organiskt material har begränsad påverkan på slamkvaliteten och för analyserade parametrar har de flesta halter sjunkit. Av de prioriterade metallerna (Ag, Cu, Hg, Zn, Cd) har samtliga ämnen ett minskande bidrag till slam relaterat mot siffror från Samtliga prioriterade metaller har ett bidrag på under 0,0010 % av den totala mängden avvattnat rötslam. För de 60 spårelement som analyserats ger vismut, krom, holmium, molybden, platina, selen och tenn ett ökat bidrag relaterat till Vid beräkning har halva detektionsvärdet använts. Detta leder ibland till ett felvisande värde, framförallt vid höga detektionsgränser. Som exempel är platina under detektionsvärdet i samtliga leveranser. Selen har den högsta ökningen från 0,1 kg år 2010 till 3,95 kg år, en ökning med 2575,4 %. Selen har endast överskridit detektionsgränsen i ett av proven, med ett värde på 0,5 mg/l. På grund av höga detektionsgränser (upp till <25 mg/l) ger beräkningen ett högt medelvärde på 3,95 mg/ kg TS. På grund av ovanstående är det svårt att dra några slutsatser om ökningens storlek och riktighet. PAH:er, PCB:er och nonylfenol är, frånsett ett uppmätt värde för PCB-180 på 0,003 mg/kg TS i ett av proven, under detektionsvärdet i samtliga leveranser.

11 9 Mottagning vid slamtömningsstationen i Göddered Då detta är första provtagningen på material från slamtömningsstationen i Göddered finns det inga tidigare resultat att jämföra värdena mot. För de fåtal jämförande värden som finns från Uppsala, Norrköping och Kungsbacka är det inte några stora avvikelser att notera. Silverhalten i aktuell undersökning är lägre, med ett medelvärde på 1,38 jämfört med det jämförande värdet på 3,19. De prioriterade metallerna bidrar i större utsträckning till innehållet i avvattnat rötslam, relaterat till bidraget från mottagningsstationen för organiskt material på Ryaverket. Bidraget av zink är exempelvis 4,79 % från slamtömningsstationen i Göddered jämfört med 0,0003 % från mottagningsstationen för organiskt material på Ryaverket. Även Ag, Cu, Hg och Cd bidrar i större utsträckning till innehållet i avvattnat rötslam, relaterat till bidraget från mottagningsstationen för organiskt material på Ryaverket. Totalt sett är bidraget av de prioriterade metallerna från slamtömningsstationerna relativt lågt med ett största bidrag för zink på 4,79 %. Anmärkningsvärt är detektionen av organiska ämnen i analyserna. PCB detekterades i tre av fyra leveranser, nonylfenol i två av leveranserna och indeno(1,2,3-cd)pyren och flouranten i respektive en av leveranserna. För endast en av leveranserna var samtliga organiska ämnen under detektionsgränsen. Då materialet endast ska komma från hushållens slutna tankar och slamavskiljare bör nämnda ämnen inte förekomma i slammet. Även halten av Pb sticker ut i en av analyserna. För Bil 1 är värdet 44 mg/l, jämfört med övriga värden på 5,6, 10 och 13 mg/l. Spårbarhet vid leverans För Ragn-Sells och dotterbolaget Kommunpartner konstateras generellt brister vid förfrågan om källan till leveranserna av slam. Bolagen uppger att taggarna byter ägare och att det inte är säkert att taggen används av föraren till det fordon som taggen registrerats för. Kommunpartner kan inte redogöra för observerade fordon vid slamtömningsstationen i Göddered, vilket innebär att källan till oönskade ämnen inte kan spåras vidare. Renova kan generellt redogöra för källan till sina leveranser, men uppger att taggen kan användas även av andra förare än förare till det fordon som taggen är registrerad för. Bolaget har inte återkopplat om källa till den tömning som gjordes på slamtömningsstationen i Göddered. Det är av stor vikt att transportföretagen använder taggarna på ett sätt så att spårning kan göras vid detektion av främmande ämnen i slammet. Ett möte kommer att bokas in med berörda transportörer för att diskutera frågan vidare. En avvikelserapportering för den bristande spårbarheten har gjorts i Gryaabs system för rapportering, ENIA, den 18 april 2017.

12 10 Källor Naturvårdsverkets rapport 5148; Halter av 61 spårelement i avloppsslam, stallgödsel, handelsgödsel, nederbörd samt i jord och gröda Jan Eriksson Gryaab Rapport 2010:8 Charlotte Bourghardt Provtagning mottagning organiskt material Gryaabs Miljörapport Uppgift om undersökning av slamavskiljare och slutna tankar m.m. vid Kungsängsverket i Uppsala år 2000 kommer från Ernst-Olof Swedling, Uppsala vatten, Uppgift om undersökningar i Kungsbacka 2006/2008 och Norrköping 2007 och 2008 är hämtat från en sammanställning som gjorts internt av Gryaab.

13 11 Bilaga 1-Analysvärden från provtagning MO och 2010 Ämnen och beskrivning Analysvärden ALcontrol 2010 Enhet Bil 1 Bil 2 Bil 3 Bil 4 Bil 5 Bil 6 Medel Medel (4 stickprover) TS % 2,76 0,59 1,57 3,73 8, ,03 1,4 Glödgn-förl % av TS 93,9 88,8 92,9 95,4 96,9 98,4 94,38 Glödgn-rest % av TS 6,1 11,2 7,1 4,6 3,1 1,6 5,62 BOD 7 g/kg TS ,33 COD (Cr) g/kg TS ,15 68,33 N Tot g/kg TS , ,13 0,2 P Tot g/kg TS 2,5 4,8 Inget 1,6 0,76 1,73 2,28 värde Klorid Cl mg/kg TS PCB-28 mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 ed PCB-52 mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 ed PCB-101 mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 ed 0,01 PCB-118 mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 ed PCB-138 mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 ed 0,01 PCB-153 mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 ed 0,01 PCB-180 mg/kg TS 0,00 <0,003 <0,003 <0,003 <0,003 <0,003 0,00 0,01 PCB sum 7 st mg/kg TS <0,02 <0,02 <0,02 <0,02 <0,02 <0,02 ed 0,03 Benso(a)pyren mg/kg TS <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 ed <0,2 Benso(b+k)fluoranten mg/kg TS <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 ed <0,2 Benso(ghi)perylen mg/kg TS <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 ed <0,2 Fluoranten mg/kg TS <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 ed <0,2 Indeno(1,2,3-cd)pyren mg/kg TS <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 ed <0,2 PAH sum 6 st mg/kg TS <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 ed 0,6 Nonylfenol mg/kg TS <1 <1 <1 <1 <1 <1 ed <3,9 Aluminium, Al mg/kg TS , * Antimon,,Sb mg/kg TS 0,25 0,75 0,16 0,13 0,06 <0,05 0,26 0,3 Arsenik, As mg/kg TS 0,43 1,1 0,11 0,33 0,3 <0,1 0,45 0,985* Barium, Ba mg/kg TS ,99 9,02 12,34 36,4* Beryllium, Be mg/kg TS 0,01 0,04 0,02 0,02 0,02 0,02 0,02 0,1* Bly, Pb mg/kg TS 2,8 4,4 2,6 1,7 0,95 0,44 2,15 10,6 Boron, B mg/kg TS ,3 7,3 2,87 2,27 5,79 Bromin, Br mg/kg TS < ,33

14 12 Ämnen och beskrivning Analysvärden ALcontrol 2010 Enhet Bil 1 Bil 2 Bil 3 Bil 4 Bil 5 Bil 6 Medel Medel (4 stickprover) Cerium, Ce mg/kg TS 0,76 1,9 0,84 0,91 0,91 0,39 0,95 6,68* Cesium, Cs mg/kg TS 0,05 0,11 0,03 0,06 <0,1 <0,1 0,06 0,25* Dysprosium, Dy mg/kg TS 0,05 0,12 0,05 0,05 0,06 0,03 0,06 0,27* Erbium, Er mg/kg TS 0,03 0,07 0,02 0,03 0,04 0,03 0,04 0,37* Europium, Eu mg/kg TS 0,01 0,02 <0.01 0,01 0,01 0,01 0,01 <0,05* Fosfor, P mg/kg TS , Gadolinium, Gd mg/kg TS 0,05 0,16 0,06 0,06 0,02 0,03 0,06 0,31* Gallium, Ga mg/kg TS 0,1 0,22 0,1 0,15 0,15 0,08 0,13 0,1* Germanium, Ge mg/kg TS <0.3 <0.3 <0.3 <0.3 <0,4 <0,3 ed 2* Guld, Au mg/kg TS 0,45 0,15 <0.02 <0.02 <0,1 <0,1 0,12 0,2* Hafnium, Hf mg/kg TS 0,04 0,07 0,02 0,04 0,07 0,03 0,05 0,42* Holmium, Ho mg/kg TS <0.01 0,02 <0.01 0,01 0,14 0,00 0,03 0,06* Irridium, Ir mg/kg TS <0.01 <0.01 <0.01 <0.01 <0,009 <0,009 ed 0,01* Jod, I mg/kg TS <5 10 <5 <2 8 Järn, Fe mg/kg TS ,33 Kadmium, Cd mg/kg TS 0,05 0,1 0,02 0,06 0,02 0,01 0,04 0,1 Kalcium, Ca mg/kg TS ,17 Kalium, K mg/kg TS ,67 Silikon, Si mg/kg TS Kobolt, Co mg/kg TS 0,25 0,63 0,23 0,26 0,50 0,26 0,36 1* Koppar, Cu mg/kg TS ,8 24,1 70, Krom, Cr mg/kg TS 9,1 20 5,7 9, ,1 20,5 8,5 Kvicksilver, Hg mg/kg TS <0.05 <0.05 <0.05 <0.05 <0,0198 <0,04 ed <0,02 Lantan, La mg/kg TS 0,37 1,2 0,45 0,45 0,49 0,17 0,52 59,6* Litium, Li mg/kg TS 14 1 <0.5 0,5 <1 <1 2,79 3,32* Lutetium, Lu mg/kg TS <0.01 <0.01 <0.01 <0.01 0,01 0,0021 0,00 0,02* Magnesium, Mg mg/kg TS ,33 Mangan, Mn mg/kg TS ,3 6,97 17,21 43,4* Molybden, Mo mg/kg TS 0,8 3,3 0,44 0,69 0,73 0,633 1,10 0,9* Natrium, Na mg/kg TS

15 13 Ämnen och beskrivning Analysvärden ALcontrol 2010 Enhet Bil 1 Bil 2 Bil 3 Bil 4 Bil 5 Bil 6 Medel Medel (4 stickprover) Neodym, Nd mg/kg TS 0,28 0,93 0,34 0,39 0,35 0,14 0,40 1,87* Niob, Nb mg/kg TS 0,1 0,23 0,09 0,17 0,22 <0,1 0,14 5,04* Nickel, Ni mg/kg TS 5, ,8 12,6 7,35 6,81 16,6 Osmium, Os mg/kg TS <0.01 <0.01 <0.01 <0.01 ed Palladium, Pd mg/kg TS <0.02 <0.02 <0.02 <0.02 0,1 <0,05 0,03 0,05* Platina, Pt mg/kg TS <0.01 <0.01 <0.01 <0.01 <0,009 <0,009 ed 0,01* Praseodym, Pr mg/kg TS 0,08 0,25 0,09 0,1 0,10 0,04 0,11 0,5* Renium, Re mg/kg TS <0.01 <0.01 <0.01 <0.01 <0,009 <0,009 ed <0,01* Rodium, Rh mg/kg TS <0.04 <0.04 <0.04 <0.04 <0,05 <0,05 ed <0,06* Rubidium, Rb mg/kg TS 2,2 8,2 1,1 2,4 1,08 1,54 2,75 11,7* Rutenium, Ru mg/kg TS <0.02 <0.02 <0.02 <0.02 <0,05 <0,05 ed <0,06* Samarium, Sm mg/kg TS 0,06 0,19 0,07 0,07 0,07 0,03 0,08 0,33* Selen, Se mg/kg TS 0,5 <0.5 <0.5 <0.5 <20 <25 3,95 0,18* Silver, Ag mg/kg TS 0,2 0,2 0,3 1,1 0,39 <0,2 0,38 0,2 Skandium, Sc mg/kg TS 0,07 0,12 0,07 0,09 0,06 0,05 0,08 <0,2* Strontium, Sr mg/kg TS ,2 14 7,45 2,75 24,4 49,7* Svavel, S mg/kg TS , Tantal, Ta mg/kg TS <0.02 <0.02 <0.02 <0.02 0,01 0,00 0,01 5,68* Tellur, Te mg/kg TS <0.02 <0.02 <0.02 <0.02 <0,2 <0,2 ed Tallium, Tl mg/kg TS 0,01 0,03 <0.01 0,01 <0,01 <0,01 0,01 0,07* Tenn, Sn mg/kg TS 2, ,1 2,08 0,29 15,73 6,3 Terbium, Tb mg/kg TS <0.01 0,02 <0.01 <0.01 0,01 0,00 0,01 0,05* Titan, Ti mg/kg TS ,2 19,1 32, Torium, Th mg/kg TS 0,09 0,2 0,17 0,11 0,10 0,03 0,12 0,42* Tulium, Tm mg/kg TS <0.01 0,01 <0.01 <0.01 0,01 <0,003 0,01 Uran, U mg/kg TS 0,22 1,1 0,17 0,07 0,05 0,02 0,27 0,26* Vanadin, V mg/kg TS 0,8 1,3 0,72 0,78 0,82 0,40 0,80 3,88* Vismut, Bi mg/kg TS 0,5 0,81 0,1 0,13 0,1 0,04 0,28 Tungsten, W mg/kg TS 0,1 0,37 0,67 0,23 0,26 0,19 0,30 Ytterbium, Yb mg/kg TS 0,03 0,05 0,02 0,03 0,04 0,02 0,03 0,16* Yttrium, Y mg/kg TS 0,25 0,84 0,26 0,32 0,38 0,15 0,37 1,45* Zink, Zn mg/kg TS ,9 20,5 50,07 165

16 14 Ämnen och beskrivning Analysvärden ALcontrol 2010 Enhet Bil 1 Bil 2 Bil 3 Bil 4 Bil 5 Bil 6 Medel Medel (4 stickprover) Zirkonium, Zr mg/kg TS 1,3 2,5 0,6 1,3 2,67 0,99 1,56 38* *Samlingsprov på 4 stickprov under en dag Analyserat på ALS. Då samtliga värden ligger under detektionsgränsen anges medelvärdet till ej detekterbart, ed. Om ett eller flera värden, men inte alla värden, ligger under detektionsgränsen görs en beräkning utifrån halva detektionsvärdet.

17 15 Bilaga 2-Analysvärden från provtagning i slamtömningsstation Göddered Ämnen och beskrivning Analysvärden ALcontrol Enhet Bil 1 Bil 2 Bil 3 Bil 4 Medel Resultat från jämförda provtagningar TS % 0,16 0,10 1,56 1,06 0, Glödgn-förl % av TS 69, ,5 82,2 79,73 Glödgn-rest % av TS 30, ,5 17,8 20,28 BOD 7 g/kg TS COD (Cr) g/kg TS N Tot g/kg TS , P Tot g/kg TS ,2 6,8 9,25 10, Klorid Cl mg/kg TS PCB-28 mg/kg TS 0,003 0,004 <0,003 <0,003 0,003 PCB-52 mg/kg TS 0,004 0,01 0,004 <0,003 0,004 PCB-101 mg/kg TS 0,004 0,003 0,01 <0,007 0,005 PCB-118 mg/kg TS <0,003 0,004 <0,003 <0,003 0,002 PCB-138 mg/kg TS <0,003 <0,003 0,01 <0,004 0,003 PCB-153 mg/kg TS 0,007 0,006 0,01 <0,007 0,006 PCB-180 mg/kg TS <0,003 <0,003 <0,003 <0,003 ed PCB sum 7 st mg/kg TS 0,022 0,027 0,031 <0,02 0,02 Benso(a)pyren mg/kg TS <0,1 <0,1 <0,1 <0,1 ed Benso(b+k)fluoranten mg/kg TS <0,2 <0,2 <0,2 <0,2 ed Benso(ghi)perylen mg/kg TS <0,1 <0,1 <0,1 <0,1 ed Fluoranten mg/kg TS <0,1 0,18 <0,1 <0,1 0,08 Indeno(1,2,3-cd)pyren mg/kg TS 0,11 <0,1 <0,1 <0,1 0,07 PAH sum 6 st mg/kg TS <0,3 <0,3 <0,3 <0,3 ed Nonylfenol mg/kg TS 3,2 6,3 <1 <3 2,54 Aluminium, Al mg/kg TS Antimon,Sb mg/kg TS 1,4 12 0,65 1,2 3,81 Arsenik, As mg/kg TS 2, ,3 2,2 1, Barium, Ba mg/kg TS ,75 Beryllium, Be mg/kg TS 0,18 0,1 0,4 0,31 0,25 Bly, Pb mg/kg TS 44 5, , Bor, B mg/kg TS 30 8, ,43 Bromin, Br mg/kg TS Cerium, Ce mg/kg TS 8, ,6 Cesium, Cs mg/kg TS 0,46 0,33 0,95 0,85 0,65 Dysprosium, Dy mg/kg TS 0,49 0,28 1,2 1,3 0,82 Erbium, Er mg/kg TS 0,24 0,19 0,59 0,67 0,42 Europium, Eu mg/kg TS 0,1 0,04 0,23 0,27 0,16 Fosfor, P mg/kg TS

18 16 Ämnen och beskrivning Analysvärden ALcontrol Enhet Bil 1 Bil 2 Bil 3 Bil 4 Medel Gadolinium, Gd mg/kg TS 0,61 0,47 1,4 1,6 1,02 Gallium, Ga mg/kg TS 1,9 3,4 2,1 2,5 2,48 Resultat från jämförda provtagningar Germanium, Ge mg/kg TS <0.3 <0.3 <0.3 <0.3 ed Guld, Au mg/kg TS 0,32 0,6 0,29 0,83 0,51 Hafnium, Hf mg/kg TS 0,55 0,33 0,69 0,61 0,55 Holmium, Ho mg/kg TS 0,09 0,06 0,22 0,24 0,15 Iridium, Ir mg/kg TS <0.01 <0.01 <0.01 <0.01 ed Jod, I mg/kg TS ,25 Järn, Fe mg/kg TS Kadmium, Cd mg/kg TS 0,65 0,28 0,37 0,9 0,55 0, Kalcium, Ca mg/kg TS Kalium, K mg/kg TS Silikon, Si mg/kg TS Kobolt, Co mg/kg TS 2,2 0,89 3,9 2,6 2,40 2, Koppar, Cu mg/kg TS Krom, Cr mg/kg TS ,5 14, Kvicksilver, Hg mg/kg TS 0,45 0,09 0,1 0,59 0,31 0, Lantan, La mg/kg TS 4,1 2, ,08 Litium, Li mg/kg TS 4,2 1,6 5,5 5,1 4,1 Lutetium, Lu mg/kg TS 0,03 0,03 0,07 0,08 0,05 Magnesium, Mg mg/kg TS Mangan, Mn mg/kg TS , Molybden, Mo mg/kg TS 5,1 3,9 3,6 7,8 5,1 4,8 4 Natrium, Na mg/kg TS Neodymium, Nd mg/kg TS 3,5 1,7 9,3 9,5 6 Niobium, Nb mg/kg TS 1,2 0,92 2,2 1,4 1,43 Nickel, Ni mg/kg TS 12 9, , Osmium, Os mg/kg TS <0.01 <0.01 <0.01 <0.01 ed Palladium, Pd mg/kg TS <0.06 <0.04 <0.09 <0.1 ed Platina, Pt mg/kg TS <0.01 <0.01 <0.01 <0.01 ed Praseodym, Pr mg/kg TS 0,91 0,45 2,4 2,4 1,54 Renium, Re mg/kg TS <0.01 <0.01 <0.01 <0.01 ed Rodium, Rh mg/kg TS <0.04 <0.04 <0.02 <0.04 ed Rubidium, Rb mg/kg TS 15 6, ,28 Rutenium, Ru mg/kg TS <0.02 <0.02 <0.02 <0.02 ed Samarium, Sm mg/kg TS 0,67 0,33 1,7 1,8 1,13 Selen, Se mg/kg TS ,25 Silver, Ag mg/kg TS 1,1 1,3 1 2,1 1,38 3,

19 17 Ämnen och beskrivning Analysvärden ALcontrol Enhet Bil 1 Bil 2 Bil 3 Bil 4 Medel Scandium, Sc mg/kg TS 0,56 0,25 1,2 1,4 0,85 Strontium, Sr mg/kg TS ,5 Resultat från jämförda provtagningar Svavel, S mg/kg TS Tantal, Ta mg/kg TS 0,04 0,03 0,11 0,07 0,06 Tellur, Te mg/kg TS <0.02 <0.02 <0.02 <0.02 ed Tallium, Tl mg/kg TS 0,08 0,04 0,13 0,16 0,10 Tenn, Sn mg/kg TS 13 6, ,15 11, Terbium, Tb mg/kg TS 0,09 0,05 0,19 0,21 0,14 Titan, Ti mg/kg TS ,5 Torium, Th mg/kg TS 0,77 0,32 1,5 1,6 1,05 Tulium, Tm mg/kg TS 0,03 0,03 0,09 0,09 0,06 Uran, U mg/kg TS 2,1 4,6 1,8 4,2 3,18 Vanadin, V mg/kg TS 6,6 2,1 9,5 11 7,3 Bismut, Bi mg/kg TS 3,1 7,6 0, ,61 Tungsten, W mg/kg TS 0,79 0,97 1,1 0,83 0,92 Ytterbium, Yb mg/kg TS 0,23 0,2 0,53 0,58 0,39 Yttrium, Y mg/kg TS 2,8 2,1 6,7 7,6 4,8 Zink, Zn mg/kg TS , Zirkonium, Zr mg/kg TS Den upphöjda siffran i kolumnen längst ut till höger anger vilka provtagningar som ligger till grund för beräkning av angivet värde. 1 Medelvärde av 10 prov, slamavskiljare, Uppsala, Medelvärde av tre prov, slamavskiljare, Norrköping, Medelvärde av fem slamavskiljare, Norrköping, Medelvärde av 12 prov, slamavskiljare, Kungsbacka 2006/ Medelvärde av 10 prov, slutna tankar, Uppsala, 2000 Då samtliga värden ligger under detektionsgränsen anges medelvärdet till ej detekterbart, ed. Om ett eller flera värden, men inte alla, värden ligger under detektionsgränsen görs en beräkning utifrån halva detektionsvärdet.
