1 PROJEKTERINGSGUIDE - EL & STYR Swegon WISE Behovsstyrd ventilation har aldrig varit enklare

2 Innehåll Komplett helhetslösning på alla nivåer... 3 System... 3 Delsystem... 3 Zon... 3 Rum... 3 Dokumentationsstruktur... 3 Driftnät och radionätverk...4 Radionät... 4 Driftnät... 4 Inkoppling av driftnät... 5 Fysiska anslutningar... 6 TCP Portar... 6 IP-inställningar för Swegonnät... 6 SuperWISE II / SuperWISE II SC... 7 WISE DIR... 8 GOLD... 8 Inkoppling i radionät... 9 Klimatprodukter WISE Parasol...10 WISE Colibri WISE Sphere Ceiling WISE Sphere Free WISE Damper...14 WISE Measure Systemprodukter WISE RTA WISE IAQ...18 WISE IRT...19 WISE OCS WISE IORE WISE IRE...23 WISE WCS WISE RTS...25 El-projekteringsexempel Kontor med luftburet klimat Kontor med vattenburet klimat CAV...27 Kontor med vattenburet klimat DCV Konferensrum med vatten- och luftburet klimat Kontor med luftburet klimat i balans Klassrum med luftburet klimat i balans Klassrum med luftburet klimat med dragskåpsventilation i balans...32 Kontorslandskap med vatten- och luftburet klimat med balanserad frånluft Hotellrum Reservation för ändringar

3 Komplett helhetslösning på alla nivåer Swegons system för behovsstyrd ventilation har sedan många år satt standarden för hur man kombinerar optimalt inneklimat med minimal energianvändning. Under resan har kunnandet kring både behovsstyrning och användarvänlighet förstärkts. Detta är av vital betydelse då utvecklingen inom branschen går mot markant ökade krav vare sig det gäller miljö, driftnetto eller komfort. Baserat på erfarenhet har WISE-systemet utvecklats från grunden, där alla produkter samarbetar med varandra för att uppfylla både dagens och morgondagens kravbilder. WISE bygger på unika teknologier som tillsammans bildar ett driftsäkert och flexibelt system. Swegon CONNECT System SuperWISE II / SuperWISE II SC Internt nätverk/internet Central fastighetsautomation Delsystem WISE DIR Luftbehandlingsaggregat GOLD All Year Comfort Zon WISE Damper Rum WISE Luftdon WISE Parasol WISE Damper (tilluft) WISE Damper (frånluft) Luftdon Komfortmodul Dokumentationsstruktur För att underlätta konstruktionsarbetet med WISE-system har Swegon plockat fram en dokumentationsstruktur. Systemguide Systemguiden ger konstruktören råd och hjälp med uppbyggnad av system och rum. Projekteringsguider Projekteringsguiderna hjälper respektive disciplin med de frågor som kan uppstå när deras del i systemet ska skapas. Systemguide VS, Kyla & Ventilation El & styr Reservation för ändringar. 3

4 Driftnät och radionätverk WISE-systemet är uppbyggt av ett driftnät och ett radionätverk. Driftnätet är det fasta IP-nätverket medan radionätverket bygger på en patenterad robust trådlös kommunikation. Denna projekteringsguide beskriver hur driftnät och radionätverk är uppbyggt samt hur de olika komponenterna i WISE-systemet ska kopplas in. För fördjupad information om hela systemet, se WISE Systemguide. Driftnät SuperWISE II / SuperWISE II SC Radionät ZON WISE DIR Central kontrollenhet, placeras centralt i zon/våningsplan AHU RUM RUM RUM WISE DIR ZON AHU RUM WISE DIR BMS 8-polig kommunikationskabel med RJ45-kontakt. Max. kabellängd 100 m kommunikationskabel. OBS! De radio- och driftnät som visas i detta dokument är endast exempel på hur dessa kan byggas upp. Radio- och driftnät byggs upp beroende av behov och funktion i byggprojektet. 4 Reservation för ändringar

5 Inkoppling av driftnät Basprodukterna i WISE sammanbinds genom ett trådbundet IPnätverk. Det är detta IP-nätverk som kallas "driftnät". För att göra en liknelse till mobiltelefonisystem kan man jämföra basprodukterna med den fasta infrastrukturen som möjliggör det trådlösa systemet. Basprodukterna är: y SuperWISE II / SuperWISE II SC y WISE DIR y AHU, t.ex. GOLD y Swegon CONNECT (endast SuperWISE II SC) OBS! y Swegon rekommenderar att driftnätet segmenteras för endast Swegon-produkter, detta för att säkerställa driften av inneklimatsystemet. y Igångkörning av WISE-systemet kan inte ske förrän driftnätet är i drift. Beroende på förutsättningar i projektet stödjer Swegon två lösningar för hur driftnätet kan byggas upp: 1. Swegonnät - driftnät saknas y T.ex. en gammal fastighet utan befintlig infrastruktur för IPnätverk eller BMS. y Swegon tillhandahåller underlag för projektering, kabeldragning, IP-adressering m.m. y Vid mindre installationer ansluts alla Swegon-produkter direkt till switchen i SuperWISE-skåpet. y Vid större installationer kan ytterligare switchar läggas till. 1. Swegonnät 2. Fastighetsägare tillhandahåller driftnätet y Oftast större projekt. y Driftnätet hanteras i sin helhet av fastighetsägaren. y Swegon-produkter anvisas anslutning och IP-adresser till driftnätet av fastighetsägaren. 2. Fastighetsägare tillhandahåller driftnätet SWITCH SWITCH SWITCH SuperWISE II / SuperWISE II SC BMS AHU/GOLD AHU/GOLD WISE DIR GOLD WISE DIR PC PC WISE DIR GOLD SuperWISE II / SuperWISE II SC WISE DIR WISE DIR WISE DIR GOLD PC WISE DIR PC 8-polig kommunikationskabel med RJ45-kontakt Max. kabellängd 100 m kommunikationskabel. OBS! De radio- och driftnät som visas i detta dokument är endast exempel på hur dessa kan byggas upp. Radio- och driftnät byggs upp beroende av behov och funktion i byggprojektet Reservation för ändringar. 5

6 Fysiska anslutningar Nedan anges märkning av fysisk anslutning till driftnätet på Swegons produkter. Produkt Märkning av fysisk anslutning SuperWISE II Operation/Switch WISE DIR 4 GOLD IQlogic B Swegon Connect ETH 0/Switch TCP Portar Interna tjänster Följande tjänster används internt i driftnätet. För att produkterna ska fungera som avsett skall angivna TCP-portar vara öppna mellan produkterna internt i driftnätet. Tjänst Swegon http 80 SSH 22 MQTT 1883 Rsync 873 TCP portnummer Externa tjänster Följande tjänster tillhandahålls externt av produkterna på driftnätet. För att tjänsterna ska fungera externt utanför driftnätet behöver angiva TCP-portar vara öppna mot angivna produkter. Tjänst TCP portnummer SuperWISE II / SuperWISE II SC GOLD http 80 x x https 443 x x Modbus 502 x x Bacnet x x IP-inställningar för Swegonnät Dessa inställningar ska användas för Swegonnät när annat driftnät saknas. Adressering Statisk IP Nät Nätmask Default route och Swegon Connect Router SuperWISE WISE Director GOLDD, IQlogic , Eventuellt övriga enheter Reservation för ändringar

7 SuperWISE II / SuperWISE II SC SuperWISE / SuperWISE SC är den gemensamma punkten i systemet där all information knyts samman för att kunna presenteras i websidor och externa kommunikationsprotokoll, t.ex. Modbus. Antenn, ingår endast i SuperWISE II SC 300 * Elektriska data Strömförsörjning: 6 230V 10 A * * 100 * SuperWISE II, SuperWISE II SC, måttfigur. * Minsta fria avstånd till närliggande installation. SuperWISE II, SuperWISE II SC. OBS! Swegon Connect (2) och antenn (6) ingår endast i SuperWISE II SC SuperWISE styrenhet - Huvudkommunikationsenhet 2. Swegon Connect Router (ingår endast i SuperWISE II SC). Kommunicerar i mobilnätet och med fördel i 4G-nätet. Om skåpet innehåller Swegon Connect ska skåpet placeras så att det kan ta emot mobilsignaler. Skåpet kan kompletteras med en extra antenn för ökad signalstyrka (se Tillbehör) för bättre mobiltäckning. Se separat dokumentation för Swegon Connect på 3. Switch - 8 portar (om fler portar krävs monteras kompletterande switch utanför skåpet) Port 1: SuperWISE styrenhet Port 2: Swegon Connect Port 3-8: Ledig för t.ex. WISE DIR/AHU/BMS 4. Huvudströmbrytare - Inkoppling för strömförsörjning 5. Transformator 6. Antenn, ingår endast i SuperWISE II SC 7. Jordanslutning 150 M25 (x1) 260 Håltagning för montering, SuperWISE II, SuperWISE II SC. 4x montageskruv (frigående hål Ø = 8 mm), val av skruv baserat på underlaget. Ø22,5 (x6) M16 (x2) 35 SuperWISE II, SuperWISE II SC, undersida. Vikt (kg) SuperWISE II 5,8 SuperWISE II SC 6, Reservation för ändringar. 7

8 ABCDEF WISE Projekteringsguide - El & styr WISE DIR Här sker merparten av beräkningar till systemet. WISE DIR är en central kontrollenhet i WISE som trådlöst samlar in data, bearbetar och sänder data åter till en grupp klimat- och ventilationsprodukter för att styra och reglera inneklimatet. Varje system behöver minst en WISE DIR för att fungera. WISE DIR kommunicerar med SuperWISE via ethernetkabel. Elektriska data Strömförsörjning: AC ±10% Hz, 15-30V DC Max. effektförbrukning: 5 VA Ledningsdim. kontaktdon: Kraft: max. 2,5 mm RFID AC Driftnät - Ethernet (RJ45) för WISE-internt nät (10/100 MBps) WISE DIR, inkoppling. OBS! Antenn ska alltid monteras vertikalt. GOLD För mer information om inkoppling av GOLD luftbehandlingsaggregat se 8 Reservation för ändringar

9 Inkoppling i radionät Rumsprodukterna i WISE kommunicerar trådlöst i radionätet genom att skicka signaler till WISE DIR. För bästa radiokommunikation placeras WISE DIR, som är fysiskt ansluten till driftnätet, så centralt som möjligt i radionätet. Radionät Systemets rumsprodukter kommunicerar trådlöst med inbyggda radiosändare. Produkter med kraftmatning fungerar både som sändare, mottagare och förstärker/repeterar systemets radiokommunikation. De produkter som drivs med batteri fungerar enbart som sändare och mottagare av information. OBS! Vid igångkörning parkopplas produkterna in med hjälp av TuneWISE. ZON RUM RUM Driftnät RUM WISE DIR RUM ZON Exempel på radionät WISE DIR, spridning av radiosignaler (sprids 360 o runt antenn) WISE-systemet omfattar rumsprodukter för både luft- och vattenburna klimatsystem, all nödvändig styrutrustning samt rumsenheter och givare. Allt detta knyts ihop till en helhet via ett unikt patenterat system för trådlös kommunikation. Det trådlösa systemet bygger på en meshad struktur där varje enhet skickar vidare information från närliggande produkter, vilket hjälper nätverket att ta sig runt hinder. Detta gör även att systemet snabbt kan reparera sig självt om en produkt exempelvis skulle förlora strömförsörjningen. RUM 1 RUM 3 RUM 2 RUM 4 Meshad struktur Reservation för ändringar. 9

10 Klimatprodukter WISE Parasol Komfortmodul med inbyggd radiomodul som behovsstyr luftflöde och kyler / värmer via inbyggda vattenbatterier. Mäter luftflöde. Elektriska data Strömförsörjning: Anslutningar ledningsdim. AC ±15% 50-60Hz Kraft: Skruvplint max. 2,5mm 2 Ventilställdon: Max. effektförbrukning: Push-in fjäderkraftsanslutning, max. 1,5 mm 2 VA / enhet Standard CU 2,3 Se tabell nedan Standard VA totalt DPS Modbus 0,8 5,1 Spjällmotor (315C) 2 Tillval Ställdon, ACTUATORb 7 SMA 0,8 SMB 0,6 Exempel: WISE Parasol i standardutförande med följande tillval: Ställdon för kyla och värme samt WISE SMA, ger en total effektförbrukning på 5, ,8 = 19.9 VA Exempel Exempel på inkoppling WISE Parasol (plint 2 kyla, plint 3 värme) Signalnolla Termiskt ställdon DC Inkoppling av termiskt ställdon Värmeställdon A Kylställdon Exempel Signalnolla DC WISE Parasol WISE Parasol med fabriksmonterade komponenter A. WISE CU - Controller Unit y Inkoppling av strömförsörjning y Inkoppling av ventilställdon för värme och kyla (tillbehör) Ställdon med 0-10V styrsignal Inkoppling av ställdon med 0-10V styrsignal OBS! DC matning STATUS COM POWER Signalnolla DC AC Kyla Värme Ventilställdon (tillval) WISE CU, inkoppling Tempsensor (tillval) Kondenssensor (tillval) Exempel A2 A1 + - ADAPT Relay Inkoppling av relä vid anslutning av 3 eller fler ställdon 10 Reservation för ändringar

11 WISE Colibri Luftdon med inbyggd radiomodul som behovsstyr luftflöde och styr extern värmekälla. Mäter luftflöde, tilluftstemperatur, rumstemperatur och närvaro. Elektriska data Strömförsörjning: Anslutningar ledningsdim. Kraft: Ventilställdon: Max. effektförbrukning: AC ±15% 50-60Hz Push-in fjäderkraftsanslutning max. 2,5mm 2 Push-in fjäderkraftsanslutning max. 1,5mm 2 Se tabell nedan VA Variant Standard +1 ventilställdon +2 ventilställdon Ø160, Ø A Exempel på inkoppling WISE Colibri WISE Colibri A. Donkoppling WISE Colibri y Inkoppling av strömförsörjning (2 och 3) y Inkoppling av ventilställdon för värme (1) (tillbehör) Exempel DC Signalnolla Inkoppling av termiskt ställdon Termiskt ställdon AC Vidarekoppling av matning (plint 2 och 3 är parallella) Ventilställdon (tillbehör) Exempel DC Signalnolla Inkoppling av ställdon med 0-10V styrsignal. OBS! DC matning Ställdon med 0-10V styrsignal WISE Colibri, donkoppling DC ADAPT Relay Exempel Signalnolla 3 2 A2 A Inkoppling av relä vid anslutning av 3 eller fler ställdon Reservation för ändringar. 11

12 WISE Sphere Ceiling Luftdon med inbyggd radiomodul som behovsstyr luftflöde och styr extern värmekälla. Mäter luftflöde, tilluftstemperatur, rumstemperatur och närvaro. Elektriska data Strömförsörjning: Anslutningar ledningsdim. Kraft: Ventilställdon: Max. effektförbrukning: AC ±15% 50-60Hz Push-in fjäderkraftsanslutning max 2,5mm 2 Push-in fjäderkraftsanslutning max. 1,5mm 2 Se tabell nedan Variant VA Standard +1 ventilställdon +2 ventilställdon Ø160, Ø A Exempel på inkoppling WISE Sphere C WISE Sphere Ceiling A. Donkoppling WISE Sphere C y Inkoppling av strömförsörjning (2 och 3) y Inkoppling av ventilställdon för värme (1) (tillbehör) Exempel DC Signalnolla Inkoppling av termiskt ställdon Termiskt ställdon AC Vidarekoppling av matning (plint 2 och 3 är parallella) Ventilställdon (tillbehör) Exempel DC Signalnolla Inkoppling av ställdon med 0-10V styrsignal. OBS! DC matning Ställdon med 0-10V styrsignal WISE Sphere C, inkoppling DC ADAPT Relay Exempel Signalnolla 3 2 A2 A Reservation för ändringar Inkoppling av relä vid anslutning av 3 eller fler ställdon

13 WISE Sphere Free Luftdon med inbyggd radiomodul som behovsstyr luftflöde och styr extern värmekälla. Mäter luftflöde, tilluftstemperatur, rumstemperatur och närvaro. Elektriska data Strömförsörjning: Anslutningar ledningsdim. Kraft: Ventilställdon: Max. effektförbrukning: AC ±15% 50-60Hz Push-in fjäderkraftsanslutning max 2,5mm 2 Push-in fjäderkraftsanslutning max. 1,5mm 2 Se tabell nedan VA Variant Standard +1 ventilställdon +2 ventilställdon Ø160, Ø A Exempel på inkoppling WISE Sphere F DC WISE Sphere Free A. Donkoppling WISE Sphere F y Inkoppling av strömförsörjning (2 och 3) y Inkoppling av ventilställdon för värme (1) (tillbehör) Exempel Signalnolla Inkoppling av termiskt ställdon Termiskt ställdon AC Vidarekoppling av matning (plint 2 och 3 är parallella) Ventilställdon (tillbehör) Exempel DC Signalnolla Inkoppling av ställdon med 0-10V styrsignal. OBS! DC matning Ställdon med 0-10V styrsignal WISE Sphere F, inkoppling DC ADAPT Relay Exempel Signalnolla 3 2 A2 A Inkoppling av relä vid anslutning av 3 eller fler ställdon Reservation för ändringar. 13

14 WISE Damper Spjäll med inbyggd radiomodul som behovsstyr luftflöde och styr externa kyl- / värmekällor. Mäter luftflöde och kanaltemperatur. DPS Modbus 2 Modbus RJ12 1 (PE) Elektriska data Strömförsörjning: Anslutningar ledningsdim. AC ±15% 50-60Hz Modbus RJ12 Kraft: Skruvplint max. 2,5mm 2 Ventilställdon: Max. effektförbrukning: Push-in fjäderkraftsanslutning max. 1,5mm 2 Se tabell nedan 2 1 (PS) Konstanttryckreglering, rekommenderad installation 2/3 ut i kanalen, max 100m, 1: WISE Damper, 2: WISE DPS Modbus Variant Normal Fjäderåtergång B VA Motor +1 ventilställdoställdon +2 ventil- Standard 5 Nm 10 Nm Nm 5 Nm 10 Nm Nm A RJ 12 kabel (till WISE Damper) Lägesomställaren skall stå i läge: 0 Tryckslang från mätnippel vid tilluftsmontage (standard) Tryckslang från mätnippel vid frånluftsmontage WISE DPS Modbus, inkoppling Exempel på inkoppling WISE Damper (plint 2 kyla, plint 3 värme) WISE Damper Exempel Signalnolla DC WISE Damper A. WISE CU - Controller Unit y Inkoppling av strömförsörjning y Inkoppling av ventilställdon för värme och kyla (tillbehör) B. WISE SMA - Sensor Module Advanced (tillval) DPS Modbus Exempel Termiskt ställdon Inkoppling av termiskt ställdon STATUS COM POWER Kyla Värme Ventilställdon AC (tillbehör) WISE CU, inkoppling Reservation för ändringar Exempel Signalnolla A2 A1 ADAPT Relay + - DC Inkoppling av relä vid anslutning av 3 eller fler ställdon Signalnolla Ställdon med 0-10V styrsignal DC Inkoppling av ställdon med 0-10V styrsignal OBS! DC matning

15 WISE Measure Mätenhet med inbyggd radiomodul, mäter luftflöde och kanaltemperatur. Elektriska data Strömförsörjning: AC ±15% 50-60Hz Anslutningar ledningsdim. Kraft: Skruvplint max. 2,5mm 2 Max. effektförbrukning: 3 VA A STATUS COM POWER AC WISE Measure WISE CU, inkoppling strömförsörjning WISE Measure A. WISE CU - Controller Unit y Inkoppling av strömförsörjning Reservation för ändringar. 15

16 Systemprodukter De väggmonterade systemprodukterna i WISE finns i olika utförande. En del drivs av matningsspänning, några är försedda med batteri och på vissa är det valbart att använda spänningsmatning ELLER batteri. OBS: funktion för kombinerad spänningsmatning och batteridrift finns ej. Alla produkter kommunicerar trådlöst via radiotekniken till WISE systemet. Översikt - strömförsörjning WISE RTA WISE IAQ WISE IRT WISE OCS WISE IORE WISE IRE WISE WCS WISE RTS Ta av framstycke Ta av framstycke Sätt på framstycke Sätt på framstycke Bakstycke 3mm Bakstycke Skruvmontage på vägg, skruv max. Ø4,5 mm, min. längd 20 mm, skruvar medföljer ej. 2. Knockouts för kabelgenomföring vid montage på vägg. 3. Hål för montage i apparatdosa. 4. Öppning för kabelgenomföring vid montage i apparatdosa. Skruvmontage på vägg, skruv max. Ø4,5 mm, min. längd 20 mm, skruvar medföljer ej. 16 Reservation för ändringar

17 WISE RTA WISE RTA är en börvärdesomställare som mäter temperaturen och har även en digital ingång för anslutning av t.ex. kortläsare. Elektriska data Strömförsörjning: Max. effektförbrukning: Batteri: Ledningsdim. kontaktdon: Extern ingång: AC ±10% Hz, 15-30V DC 5 VA 2 st av typ AA, LiSOCl2 på 3,6 V (Li-jon) Max. 1,5 mm 2, push-in fjäderkraftsanslutning 1 st digital (öppen/sluten eller av/på), max. 1,5 mm 2, push-in fjäderkraftsanslutning WISE RTA AC/ 15-30V DC Digital ingång för extern anslutning WISE RTA - bakstycke, strömförsörjning och inkoppling Batterihållare 1,2-1,8 m Rekommenderad placering av WISE RTA WISE RTA - strömförsörjning med batteri Reservation för ändringar. 17

18 WISE IAQ WISE IAQ är en givare för väggmontage som mäter temperatur och luftkvalitet i rummet. Elektriska data Strömförsörjning: Max. effektförbrukning: Ledningsdim. kontaktdon: AC ±10% Hz, 15-30V DC 2 VA Max. 1,5 mm 2, push-in fjäderkraftsanslutning AC/ 15-30V DC WISE IAQ WISE IAQ - bakstycke, strömförsörjning 1,2-1,8 m Rekommenderad placering av WISE IAQ 18 Reservation för ändringar

19 WISE IRT WISE IRT är en temperaturgivare för väggmontage som mäter temperatur i rum samt yttemperatur på golv. Elektriska data Strömförsörjning: Max. effektförbrukning: Batteri: Ledningsdim. kontaktdon: AC ±10% Hz, 15-30V DC 5 VA 1 st av typ AA, LiSOCl2 på 3,6 V (Li-jon) Max. 1,5 mm 2, push-in fjäderkraftsanslutning AC/ 15-30V DC WISE IRT WISE IRT - bakstycke, strömförsörjning Batterihållare 0,5-1,5 m Rekommenderad placering av WISE IRT WISE IRT - strömförsörjning med batteri Reservation för ändringar. 19

20 WISE OCS WISE OCS är en kombinerad givare. Enheten har en PIR-sensor för att detektera närvaro samt givare för att mäta luftfuktighet och temperatur. Elektriska data Strömförsörjning: Max. effektförbrukning: Ledningsdim. kontaktdon: AC ±10% Hz, 15-30V DC 1 VA Max. 1,5 mm 2, push-in fjäderkraftsanslutning AC/ 15-30V DC WISE OCS WISE OCS - bakstycke, strömförsörjning 1,2-1,8 m 120 1,4 m 8 m Rekommenderad placering av WISE OCS Detekteringsområde 20 Reservation för ändringar

21 WISE IORE WISE IORE är en enhet som kan styra produkter i systemet utan egen radiokommunikation. Enheten kan driva flera ventilställdon så länge den totala effektförbrukningen ej överstiger 18 VA. WISE IORE har analog ingång (0-10V) samt ingång för kondensgivare. Elektriska data Strömförsörjning: Max. effektförbrukning: Max. effektuttag: Ledningsdim. kontaktdon: AC ±10% Hz, 15-30V DC 25 VA 18 VA Max. 1,5 mm 2, push-in fjäderkraftsanslutning AC/ 15-30V DC 1. Utgång 2. Signalnolla 3. Utgång DC 4. Utgång DC 5. Signalnolla 6. Utgång 7. Ingång 8. Signalnolla 9. Inkoppling kondensgivare 10. Inkoppling kondensgivare WISE IORE WISE IORE - bakstycke, strömförsörjning och inkoppling Exempel på inkoppling WISE IORE VÄRME KYLA Rekommenderad placering av WISE IORE vid styrning av radiator IN WISE IORE KONDENS KONDENS SIGNALNOLLA IN SIGNALNOLLA UT 2 DC UTGÅNG DC UTGÅNG SIGNALNOLLA UT 1 Placering av WISE IORE, monterad på en vattenburen produkt utan egen radiokommunikation IORE styrning värme och kyla termoställdon och kondenssensor Reservation för ändringar. 21

22 VÄRME VÄRME IN WISE IORE 10 9 KONDENS KONDENS SIGNALNOLLA IN SIGNALNOLLA DC UTGÅNG UT 2 DC UTGÅNG SIGNALNOLLA UT 1 IN WISE IORE KONDENS KONDENS SIGNALNOLLA IN SIGNALNOLLA DC UTGÅNG UT 2 DC UTGÅNG SIGNALNOLLA UT 1 IORE styrning radiatorvärme 1 st termoställdon IORE styrning radiatorvärme 2 st termoställdon VÄRME ADAPT RELAY A2 A1 VÄRME 0V DC IN WISE IORE KONDENS KONDENS SIGNALNOLLA IN SIGNALNOLLA UT 2 DC UTGÅNG DC UTGÅNG SIGNALNOLLA UT 1 IN WISE IORE 10 9 KONDENS KONDENS SIGNALNOLLA IN SIGNALNOLLA DC UTGÅNG UT 2 DC UTGÅNG SIGNALNOLLA UT 1 IORE styrning radiatorvärme 3 st eller fler termoställdon IORE styrning radiatorvärme 0-10V 22 Reservation för ändringar

23 WISE IRE WISE IRE kan ta in analog/digital signal från olika givare/sensorer i systemet som inte har en egen radiokommunikation, och skicka vidare trådlöst till WISE DIR. Vid matning med kan WISE IRE även användas som en kommunikationsbrygga. När två noder har begränsad radiokommunikation placeras WISE IRE mellan dessa och förstärker kommunikationen. Elektriska data Strömförsörjning: Max. effektförbrukning: Batteri: AC ±10% Hz, 15-30V DC 1 VA 1 st av typ AA, LiSOCl2 på 3,6 V (Li-jon) Ledningsdim. kontaktdon: Skruvplint max. 1,5 mm 2 Extern ingång: 1 st digital (öppen/sluten eller av/på) eller analog Batterihållare Placering av WISE IRE i apparatdosa WISE IRE - strömförsörjning med batteri WISE IRE - Inkoppling vid extern spänningsmatning WISE IRE - Inkoppling vid spänningsmatning via batteri AC / 15-30V DC Signalnolla Digital eller analog signal 0-10 V Signalnolla Digital eller analog signal 0-10 V 1. Inkoppling av strömförsörjning G0 0V AC / -0V DC 2. Inkoppling av strömförsörjning G AC / V DC 3. Signalnolla 4. Digital eller analog signal 0-10V OBS! Plint 1 och 3 är internt förbundna inuti i WISE IRE. Viktigt att kontrollera inkoppling av strömförsörjning så att potential på signalnolla blir rätt. 1. Används ej vid batterimatning 2. Används ej vid batterimatning 3. Signalnolla 4. Digital eller analog signal 0-10V Reservation för ändringar. 23

24 WISE WCS WISE WCS är en fönsterkontakt som består av en huvuddel samt en magnetdel. Den detekterar om fönster eller dörr där den är installerad öppnas. Om detta sker bryts kontakten mellan delarna och en signal sänds till WISE systemet att aktivera önskvärda funktioner. Enheten kommunicerar trådlöst och drivs av 3,6V Litium-jon batteri. Elektriska data Effektförbrukning: Batteri: 300 mah/år 1 st av typ AA, LiSOCl2 på 3,6 V (Li-jon) Batterihållare WISE WCS WISE WCS - strömförsörjning med batteri Avstånd mellan sensor och magnet 3-20 mm Rekommenderad placering av WISE WCS 24 Reservation för ändringar

25 WISE RTS WISE RTS är en trådlös temperaturgivare för väggmontage. Enheten kommunicerar trådlöst och drivs av 3,6V Litium-jon batteri. Elektriska data Effektförbrukning: Batteri: 240 mah/år 1 st av typ AA, LiSOCl2 på 3,6 V (Li-jon) Batterihållare WISE RTS WISE RTS - strömförsörjning med batteri 1,2-1,8 m Rekommenderad placering av WISE RTS Reservation för ändringar. 25

26 El-projekteringsexempel Kontor med luftburet klimat Överluftsdon Tilluftsdon Systemtillbehör Radiatorställdon VA-förbrukning produkter detta exempel WISE Colibri: 8 VA / st Överluftsdon Tillbehör Radiatorställdon: 7 VA / st WISE IAQ, luftkvalitets-, temperaturoch fuktgivare: WISE RTA, temperaturgivare och börvärdesomställare: 2 VA 5 VA WISE Aktivt don WISE Aktivt don WISE RTS, temperaturgivare: 0 VA (batteri) Värme WISE WCS, fönsterkontakt: 0 VA (batteri) Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. *Actuator Möjliga tillbehör* AC WISE IAQ WISE RTA WISE WCS WISE RTS 26 Reservation för ändringar

27 Kontor med vattenburet klimat CAV Överluftsdon Komfortmodul Systemtillbehör VA-förbrukning produkter detta exempel PARASOL Zenith Överluftsdon WISE IORE, in-/utgångsenhet: 5 VA Kyla- och värmeställdon: V 7 VA / st Kyla Kyla Tillbehör *CG-IV *CG-IV Kondensgivare CG-IV: WISE OCS, närvarodetektor inkl. temperaturoch fuktgivare: WISE RTA, temperaturgivare och börvärdesomställare: 0 VA 1 VA 5 VA WISE IORE Komfortmodul Komfortmodul WISE IORE Värme WISE RTS, temperaturgivare: 0 VA (batteri) WISE WCS, fönsterkontakt: 0 VA (batteri) *Actuator Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. Möjliga tillbehör* AC WISE OCS WISE RTA WISE RTS WISE WCS Reservation för ändringar. 27

28 Kontor med vattenburet klimat DCV Överluftsdon Komfortmodul Systemtillbehör VA-förbrukning produkter detta exempel Överluftsdon WISE Parasol: 5,1 VA Kyla- och värmeställdon: Tillbehör 7 VA / st Kyla *CG-IV Kyla *CG-IV Kondensgivare CG-IV: WISE IAQ, luftkvalitets-, temperaturoch fuktgivare: WISE RTA, temperaturgivare och börvärdesomställare: 0 VA 2 VA 5 VA *WISE SMA *WISE SMB WISE Parasol *WISE SMA *WISE SMB WISE Parasol Värme WISE RTS, temperaturgivare: 0 VA (batteri) WISE SMA, luftkvalitets- och fuktgivare: WISE SMB, sensormodul för temperatur och närvaro i komfortmodul: 0,8 VA 0,6 VA *Actuator WISE WCS, fönsterkontakt: 0 VA (batteri) Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. Möjliga tillbehör* Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. AC WISE IAQ WISE RTA WISE RTS WISE WCS 28 Reservation för ändringar

29 Konferensrum med vatten- och luftburet klimat Överluftsdon Tilluftsdon Komfortmodul Systemtillbehör Radiatorställdon VA-förbrukning produkter detta exempel WISE Parasol: 5,1 VA / st Överluftsdon Kylställdon: 7 VA / st WISE Colibri: Tillbehör 8 VA / st Kyla *CG-IV Kyla *CG-IV Kondensgivare CG-IV: Radiatorställdon/värmeställdon: WISE IAQ, luftkvalitets-, temperaturoch fuktgivare: WISE RTA, temperaturgivare och börvärdesomställare: 0 VA 7 VA / st 2 VA 5 VA WISE Aktivt don *WISE SMA *WISE SMB WISE Parasol WISE Aktivt don *WISE SMA *WISE SMB WISE Parasol Värme WISE RTS, temperaturgivare: 0 VA (batteri) WISE SMA, luftkvalitets- och fuktgivare: 0,8 VA WISE SMB, sensormodul för temperatur och närvaro i komfortmodul: WISE WCS, fönsterkontakt: 0,6 VA 0 VA (batteri) *Actuator Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. Möjliga tillbehör* Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. AC WISE RTA WISE IAQ WISE RTS WISE WCS Reservation för ändringar. 29

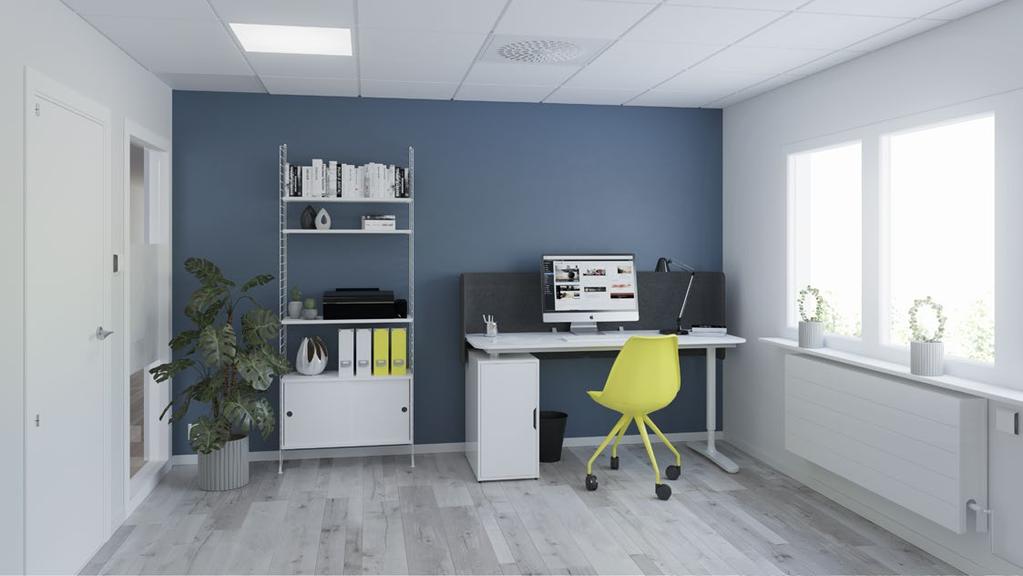

30 Kontor med luftburet klimat i balans Frånluftsdon Tilluftsdon Systemtillbehör Radiatorställdon VA-förbrukning produkter detta exempel WISE Colibri: 8 VA / st WISE Damper: 8 VA / st *WISE SMA Tillbehör Radiatorställdon: 7 VA / st WISE IAQ, luftkvalitets-, temperaturoch fuktgivare: 2 VA WISE RTA, temperaturgivare och börvärdesomställare: WISE RTS, temperaturgivare: 5 VA 0 VA (batteri) WISE Aktivt don WISE Aktivt don WISE SMA, luftkvalitets- och fuktgivare: WISE WCS, fönsterkontakt: 0,8 VA 0 VA (batteri) Värme Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. *Actuator Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. Möjliga tillbehör* AC WISE IAQ WISE RTA WISE RTS WISE WCS 30 Reservation för ändringar

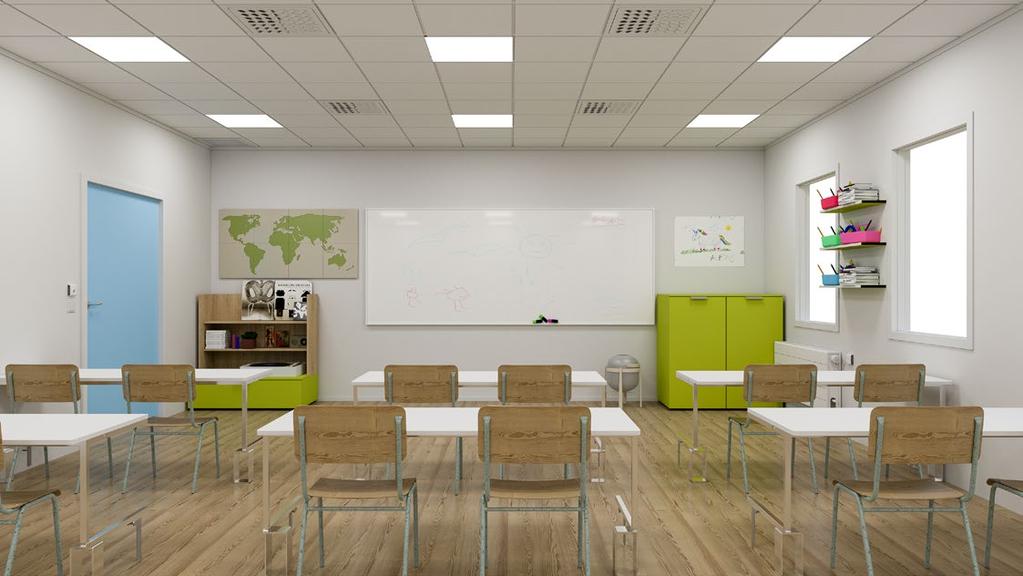

31 Klassrum med luftburet klimat i balans Passiva frånluftsdon Passiva tilluftsdon Systemtillbehör Radiatorställdon VA-förbrukning produkter detta exempel WISE Damper tilluft: 8 VA *WISE SMA WISE Damper frånluft: 8 VA Tillbehör Radiatorställdon: 7 VA / st WISE IAQ, luftkvalitets-, temperaturoch fuktgivare: 2 VA WISE OCS, närvarodetektor inkl. temperaturoch fuktgivare: 1 VA Passivt don Passivt don WISE RTA, temperaturgivare och börvärdesomställare: WISE RTS, temperaturgivare: WISE WCS, fönsterkontakt: 5 VA 0 VA (batteri) 0 VA (batteri) Värme Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. *Actuator Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. Möjliga tillbehör* AC WISE OCS WISE RTA WISE IAQ WISE RTS WISE WCS Reservation för ändringar. 31

32 Klassrum med luftburet klimat med dragskåpsventilation i balans Passiva frånluftsdon Passiva tilluftsdon Mätenhet Systemtillbehör Radiatorställdon VA-förbrukning produkter detta exempel WISE Damper frånluft: WISE Damper tilluft: WISE Measure: Tillbehör 8 VA 8 VA 3 VA WISE Measure *WISE SMA Dragskåp Ö-S Passivt don Passivt don Radiatorställdon: 7 VA / st WISE IAQ, luftkvalitets-, temperaturoch fuktgivare: 2 VA WISE IRE 1 VA WISE OCS, närvarodetektor inkl. temperaturoch fuktgivare: 1 VA Värme WISE RTA, temperaturgivare och börvärdesomställare: WISE RTS, temperaturgivare: 5 VA 0 VA (batteri) 1 2 *WISE IRE 3 4 GND 0-10V *Actuator WISE WCS, fönsterkontakt: 0 VA (batteri) Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. Möjliga tillbehör* Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. AC WISE OCS WISE RTA WISE IAQ WISE RTS WISE WCS 32 Reservation för ändringar

33 Kontorslandskap med vatten- och luftburet klimat med balanserad frånluft Komfortmodul Tilluftsdon Komfortmodul Tilluftsdon VA-förbrukning produkter detta exempel WISE Colibri: WISE Damer: WISE Parasol: Kylställdon: Tillbehör Kondensgivare CG-IV: Radiatorställdon/värmeställdon: WISE IAQ, luftkvalitets-, temperaturoch fuktgivare: WISE IORE, in-/utgångsenhet: WISE RTA, temperaturgivare och börvärdesomställare: WISE RTS, temperaturgivare: WISE SMA, luftkvalitets- och fuktgivare: WISE SMB, sensormodul för temperatur och närvaro i komfortmodul: WISE WCS, fönsterkontakt: 8 VA / st 8 VA 5,1 VA / st 7 VA / st 0 VA 7 VA / st 2 VA 5 VA 5 VA 0 VA (batteri) 0,8 VA 0,6 VA 0 VA (batteri) Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. WISE Aktivt don AC *WISE SMA *WISE SMB WISE RTA *WISE SMA WISE Parasol Kyla *CG-IV Kyla *CG-IV Reservation för ändringar. WISE IAQ WISE RTS Komfortmodul WISE WCS WISE IORE Möjliga tillbehör* *Actuator Passivt don Värme 33

34 STATUS COM WISE Projekteringsguide - El & styr Hotellrum Frånluftsspjäll badrum (syns ej i bild), WISE spjäll PARAGON Tilluftsspjäll (syns ej i bild), WISE spjäll PARAGON Komfortmodull till hotell, PARAGON med WISE CU Systemtillbehör Nyckelkortshållare SYST SENSO II med WISE IRE VA-förbrukning produkter detta exempel PARAGON Badrum WISE CU: PARAGON b T-SAK-VAV-125-WISE: PARAGON b T-EAK-VAV-125-WISE: Kyla- och värmeställdon: Tillbehör 2,3 VA 2 VA 2 VA 7 VA / st RJ45 RJ45 IORE OUT2 Värme *Golvvärme El/Vatten *WISE IRT Kyla *CG-IV Kondensgivare CG-IV: 0 VA Nyckelkortshållare SYST SENSO II: WISE IORE, in-/utgångsenhet: 0 VA 1 VA PARAGON POWER WISE CU WISE RTA, temperaturgivare och börvärdesomställare: 5 VA WISE WCS, fönsterkontakt: 0 VA (Batteri) Summering av den sammanlagda maximala förbrukningen (VA) från dem valda produkterna och tillbehören bör användas vid dimensionering av transformator. Installation ska utföras av behörig elinstallatör och beroende på hur ledningsdragning i rummet utförs skall lämplig kabeldimension användas. Nationella regler skall följas. Möjliga tillbehör* *Actuator Värme AC WISE IRE SYST SENSO II WISE WCS 34 Reservation för ändringar

35 We make every breath count.
