1 Enduro schwedisch :24 Uhr Seite 1 Bäste kund! Tack för att du valt en CPI. Innan du börjar bruka ditt nya fordon rekommenderar vi dig att noga läsa igenom denna manual. Den innehåller viktig information och hanteringsråd. Manualen är en del av vår produkt och ska följa med vid försäljningstillfället. Vi reserverar oss för rätten att göra tekniska förändringar. Vi är inte ansvariga för tryck- eller översättningsfel. Vid frågor, kontakta auktoriserad återförsäljare. ANVÄND ENDAST ORIGINAL RESERVDELAR Version 1/2007 YOUR QUALITY-GUARANTY 1

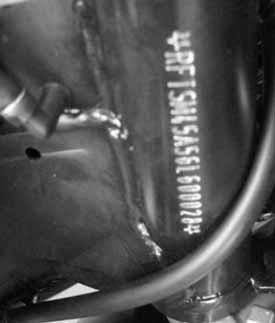

2 Enduro schwedisch :24 Uhr Seite 2 Index 1. Allmän information Innan start Skyddskläder Modifieringar av fordonet Viktiga ID-nummer Detaljöverblick Funktioner Instrumentpanel Aktuell hastighet Distansmätare (TOD) Klocka (TIME) Trippmätare (TD) Automatisk tidtagningsfunktion (LAP) Genomsnittshastighet (AVE) Varvräknare (RPM) Voltindikator Inställning av hjulomkrets Displayfunktionernas ordningsföljd Oljeindikator Indikator för kylvätsketemperatur Blinkersindikator Helljusindikator Halvljusindikator Tändning OFF Tändning ON Grundinställning av instrumentpanelens display Tändningslås Startknapp Ljusreglage Tuta Blinkersreglage Styrlås Låsa Låsa upp Sadellås Frambromshandtag Gasreglage Frikopplingshandtag Bakbromspedal Växelpedal Justering av bakstötdämparen Starta motorn Starta med elstarten Kickstart (endast SX modeller) Korrekt hantering Inkörning Korrekta inbromsningar och svängar Regnkörning Säkerhet genom träning Stanna och parkera Stanna Parkera Välja lämplig parkeringsplats Kontroll innan start Bränslepåfyllning Bränslekran Bränsletank Styrning Bromsar Bromsskivor Bromsljus Blinkers Däck Fjädring / stötdämpare Belysning Tuta Hastighetsmätare Backspeglar Underhåll och service Batteri Demontering och montering av batteriet Säkring Byta glödlampa Strålkastare Blinkersindikatorer Bakljus/bromsljus Korrekt justering av halvljusets ljusbild 8.5 Kontroll av wirejusteringar Förgasare Kontroll av kylvätskenivå Kontroll av oljenivå Långtidsförvaring Åtgärder efter långtidsförvaring Om motorn inte startar Driftsäkerhet Slutord Tekniska data Service Instruktioner

3 Enduro schwedisch :24 Uhr Seite 3 1. Allmän information Bilder och illustrationer i manualen kan skilja sig från ditt fordon pga modifieringar. Fordonet är tillverkat för två åkande inklusive föraren. Om du använder fordonet på annat än avsett sätt kan garantin upphöra att gälla. Förklaring av symboler I denna ägarmanual har vi markerat viktig information med nedanstående symboler. Var uppmärksam när du ser Risk för livsfarlig skada! i INFORMATION Informerar om hjälpfulla tips! Risk för allvarlig personeller fordonsskada! dessa! 1.1 INNAN START Läs noga igenom ägarmanualen. Innan du startar motorn, gör kontroll enligt kapitel 7 "Inspektioner innan bruk ). Gör andra uppmärksamma på dig i trafiken: - Använd ljusa eller reflekterande kläder. - Undvik att köra i andra trafikanters döda vinkel. Var mycket uppmärksam i korsningar och tvärgator. Följ lagar och förordningar: - Följ hastighetsbegränsningen och kör inte fortare än omständligheterna tillåter. - Signalera då du byter körfält eller viker av vägen. Under körning är det viktigt att hålla båda händerna på styret och ha fötterna på fotstegen. Rengör ditt fordon regelbundet och håll utsatta underhålls- och inspektionsrutiner. Se till att stanna motorn och undvik brandrisk vid tankning. Avgaser innehåller giftiga ämnen så som kolmonoxid. Starta motorn på en väl ventilerad plats. 1.2 SKYDDSKLÄDER Använd alltid hjälm, handskar och skyddsglasögon eller visir. Använd inte kläder som hindrar din rörlighet. Under körning blir avsgassystemet mycket varmt och förblir så en stund efter att du stannat motorn, rör därför inte avsgassystemet. Använd alltid skyddande skor eller stövlar. 3

4 Enduro schwedisch :24 Uhr Seite MODIFIERINGAR AV FORDONET Alla modifieringar av fordonet, så som förändring av cylindervolym, avgassystem eller prestanda, gör fordonet olagligt och kan medföra åtal. Hur icke originaldelar är anpassade gällande t ex vindruta och toppväska, kan påverka din säkerhet och behöva godkännas. Användande av tillbehör eller reservdelar som inte rekommenderas av tillverkaren, kan medföra att garantin upphör. Bilaga: Utrusta inte fordonet med radio eller extrabelysning Detta kan orsaka överbelastning på fordonets elsystem. 1.4 VIKTIGA ID-NUMMER Fordonet har följande ID-nummer: Ramnummer Motornummer Registreringsnummer Notera och spara fordonets alla IDnummer separerat från fordonet i säkert förvar. All modifiering av dessa ID är förbjuden. Innan fordonsregistrering är det viktigt att jämföra dina registreringshandlingar med fordonets ramnummer och säkerställa att de överensstämmer. Ramnummer Ramnumret (17 tecken) är nödvändigt för att identifiera fordonet och behövs för registrering hos bilregistret. Det är stansat på höger sida av fordonets ramhuvud. Motornummer: Motorns serienummer är stansat på motorns vänstra sida under drivaxeln. 4

5 Enduro schwedisch :24 Uhr Seite 5 2. DETALJÖVERBLICK SUPERCROSS (1) Instrumentpanel och tändningslås (2) Blinkers (3) Strålkastare (4) Bränslekran (5) Inspektionsskruv för oljenivå (6) Påfyllningsskruv för växellådsolja (7) Fotbromspedal (8) Kickstart (9) Fotsteg förare (10) Bromsvätskebehållare (11) Ljuddämpare (12) Blinkers (13) Baklykta/bromsljus (14) Luftrenare (15) Gasreglage (16) Frambromshandtag

6 Enduro schwedisch :24 Uhr Seite 6 SUPERMOTO (1) Instrumentpanel och tändningslås (2) Blinkers (3) Strålkastare (4) Bränslekran (5) Inspektionsskruv för oljenivå (6) Påfyllningsskruv för växellådsolja (7) Fotbromspedal (8) Kickstart (9) Fotsteg förare (10) Bromsvätskebehållare (11) Ljuddämpare (12) Blinkers (13) Baklykta/bromsljus (14) Luftrenare (15) Gasreglage (16) Frambromshandtag

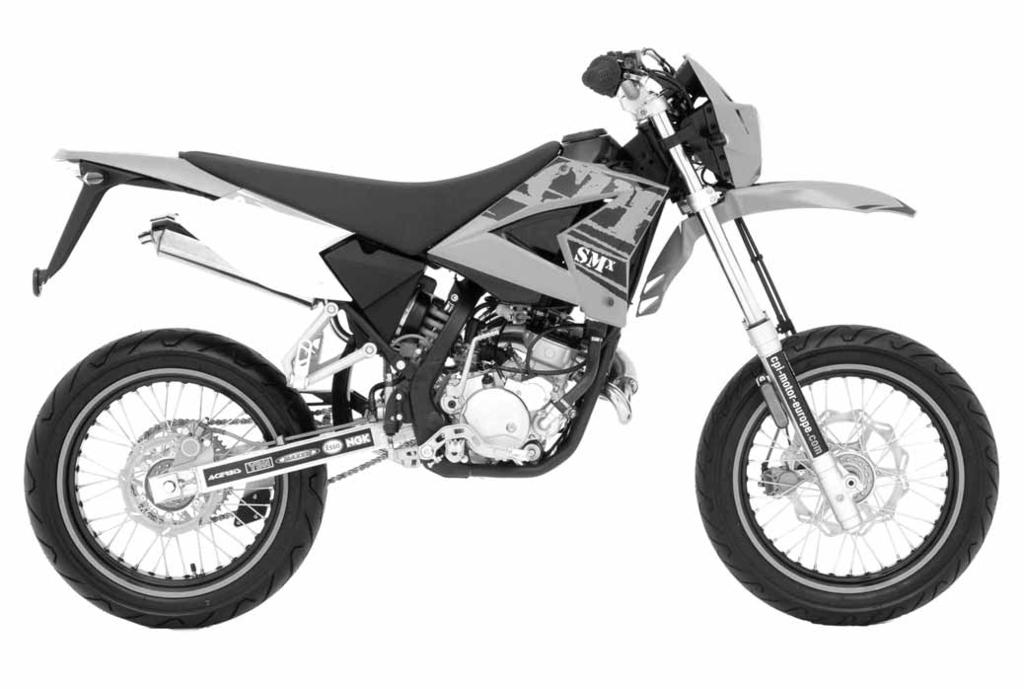

7 Enduro schwedisch :24 Uhr Seite 7 SUPERMOTO X (1) Instrumentpanel och tändningslås (2) Blinkers (3) Strålkastare (4) Bränslekran (5) Inspektionsskruv för oljenivå (6) Påfyllningsskruv för växellådsolja (7) Fotbromspedal (8) Kickstart (9) Fotsteg förare (10) Bromsvätskebehållare (11) Ljuddämpare (12) Blinkers (13) Baklykta/bromsljus (14) Luftrenare (15) Gasreglage (16) Frambromshandtag

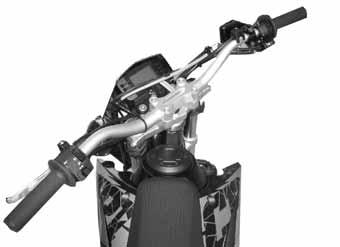

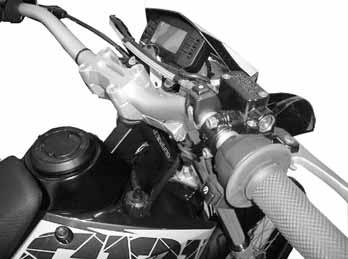

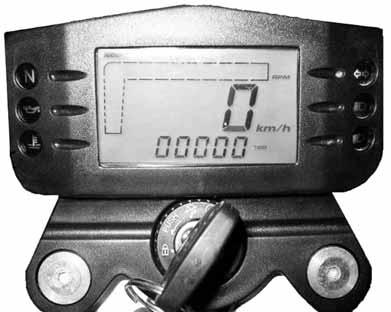

8 Enduro schwedisch :24 Uhr Seite 8 3. Funktioner 3.1 INSTRUMENTPANEL Varvräknare Växellägesindikator Blinkersindikator Oljeindikator Helljusindikator Halvljusindikator Indikator för kylvätskans temperatur Multifunktionell display Aktuell hastighet Hastigheten visas i km/t Distansmätare (TOD) Visar den distans som fordonet totalt har tillryggalagt Klocka (TIME) Inställning av klockan är möjlig med tändning eller motorn igång och fordonet stillastående. Tidformatet är timme:minut. För att ändra tidsinställning se till att displayen visar TIME och tryck sedan in push-knappen tills att timvärdet visas aktivt. I detta läge är det möjligt att ändra timvärdet och därefter minutvärdet. Ett kort tryck på knappen ökar värdet med ett steg. För att skifta från timvärde till minutvärde, tryck in knappen någon sekund. Avsluta genom att trycka in knappen minst 3 sekunder Trippmätare (TD) Trippmätaren visar hur långt du kört i km från att du nollställt mätaren. Nollställning görs genom att trycka in push-knappen i mer än 3 sekunder. Nollställning av TD påverkar också LAP- och AVE-värdet som också får värdet 0. När TD-värdet når slår systemet om till 0 igen Automatisk tidtagningsfunktion (LAP) Visar den effektiva körtiden i minuter:sekunder om tiden är kortare än 1 timme och timmar:minuter om tiden överstiger 1 timme. Eftersom den fungerar tillsammans med trippmätaren (TD) startar tidtagningen automatiskt vid första impuls från hastighetsmätaren och stoppar automatiskt 3 sekunder efter sista impuls. LAPdatan sparas inte permanent utan 8

9 Enduro schwedisch :24 Uhr Seite 9 kan nollställas tillsammans med TD och AVE genom att trycka in pushknappen i minst 3 sekunder. Detta kan göras både vid stillastående och körning Genomsnittshastighet (AVE) Visar medelhastigheten genom att beräkna relationen mellan tillryggalagd körsträcka (TD) och körtid (LAP). Datan uppdateras varje 0,1 km du färdas. AVE-datan sparas inte permanent utan kan nollställas tillsammans med TD och LAP genom att trycka in push-knappen i 2 sekunder. Detta kan göras både vid stillastående och körning. Nollställning inträffar även när LAP eller TD uppnår sitt maxvärde Varvräknare (RPM) Maxvärde som visas = varv/min. Visar aktuellt motorvarvtal. tecknet blinkar, är det nödvändigt att trycka in push-knappen i minst 3 sekunder för att spara den nya datan. Systemet slår då om till normalt läge. När denna inställning görs, nollställs värdena för TD, LAP och AVE. Notera: Om du befinner dig i inställningsläge slår displayen automatiskt om till normalt läge efter 20 sekunders inaktivitet Displayfunktionernas ordningsföljd Att sekventiellt skifta funktion är möjligt både vid körning och stillastående. Funktionerna visas i nedanstående ordningsföljd. Inställningsknapp TIME TD LAP AVE TOD RPM Voltindikator När batteriet håller 11,5 Volt eller lägre, indikeras detta med att batterioch MIN-symbolen på displayen börjar blinka. Detta påverkar inte andra intrumentfunktioner. Varningen nollställs när voltnivån når upp till 11,6 V. Varningen visas även varje gång voltnivån tillfälligt sjunker under 11,5 Volt Inställning av hjulomkrets Denna inställning kan endast göras då fordonet står stilla. Håll inne pushknappen tills att endast inställningsläget för hjulomkrets är aktivt och övriga funktioner inaktiva. När du ställt in det nya värdet och det sista Oljeindikator Om oljenivån sjunker under MIN-markeringen i oljetanken tänds oljeindikatorn på intrumentpanelen Stanna då motorn omedelbart! (för vidare procedur se 8.8.). 9

10 Enduro schwedisch :24 Uhr Seite Indikator för kyltvätsketemperatur Om kylvätskans temperatur blir för hög, indikeras detta med att varningslampan på displayen lyser (för vidare procedur se 8.7.) Blinkersindikator När du blinkar vänster eller höger, indikeras detta av respektive blinkerslampa på instrumentpanelens display Helljusindikator När du aktiverar helljuset visas detta med att helljusindikatorn på instrumentpanelen lyser. För att ändra ovanstående värden följ instruktionerna under paragraf Displayen visar mjukvaruversion och produktionsdatum i 2 sekiunder. När funktionskontrollen är gjord och värdet för hjulomkretsen är bestämt, slår systemet om till vanligt aktivt läge. 3.2 TÄNDNINGSLÅS Tändningslåset är till för att starta och stanna motorn, samt låsa styrlåset. Tändningslåset finner du på instrumentpanelen. Off Halvljusindikator När du aktiverar helljuset visas detta med att halvljusindikatorn på instrumentpanelen lyser Tändning OFF" När tändningsnyckeln vrids till OFFposition, släcks instrumentpanelens display Tändning ON" När tändningsnyckeln vrids till ONposition, utför systemet följande: - Funktionskontroll: Alla tecken och indikatorer aktiveras i 2 sekunder. Strömkretsen bryts och du kan inte starta fordonet. Nyckeln kan sättas i och tas ur tändningslåset. On Grundinställning av instrumentpanelens display Standardvärdet på hjulomkretsen är 1840 mm. Hastighetsmätarenheten är km/t och km för distans. 10

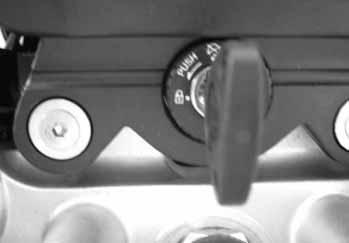

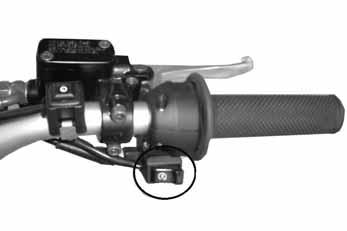

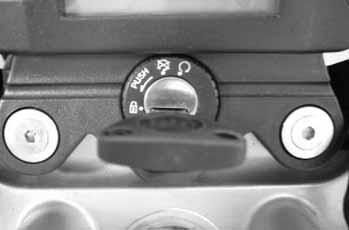

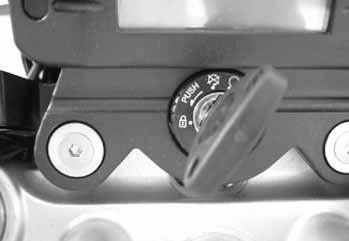

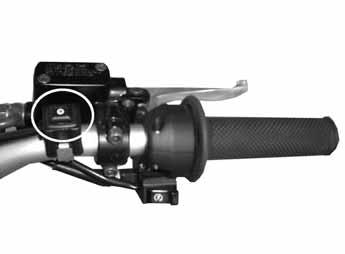

11 Enduro schwedisch :24 Uhr Seite 11 Strömkretsen är sluten och du kan starta fordonet. Nyckeln kan ej tas ur. Lock Startknappen är placerad nedanför gasreglaget. Genom att trycka in startknappen och samtidigt hålla in bromshandtaget, kan motorn startas (tändningsnyckeln måste vara i ON-position). (Se starta motorn", kapitel 4). i Strömkretsen är bruten, du kan inte starta fordonet och styrlåset är låst. Nyckeln kan sättas i och tas ur tändningslåset. Rör aldrig tändningsnyckeln under körning eftersom det kan orsaka olycka. Stanna alltid fordonet om det är nödvändigt att ta ur tändningsnyckeln. INFORMATION Tryck inte in startknappen längre än 4 sekunder i taget eftersom startmotorn konsumerar mycket ström och kan ladda ur batteriet. Det finns då även risk för att skada startmotorn. 3.4 LJUSREGLAGE Reglaget för hel/halvljus är placerat på styrets vänstra sida. Reglaget har två lägen: Knapp ner: Halvljus Knapp upp: Helljus 3.3 STARTKNAPP 11

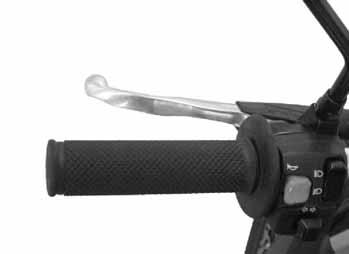

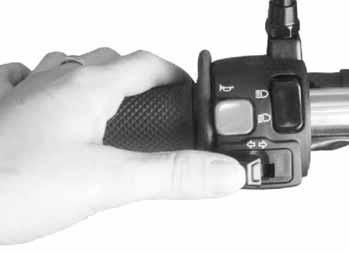

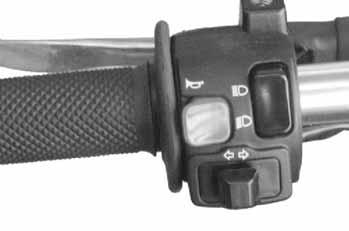

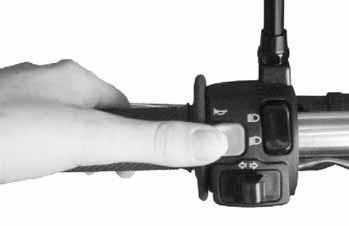

12 Enduro schwedisch :24 Uhr Seite TUTA Använd helljuset endast utanför tätort utan risk för att blända medtrafikanter. Tutan låter om knappen tryck in då tändningsnyckeln är i ON-position. 3.6 BLINKERSREGLAGE För att aktivera blinkersen, vrid tändningsnyckeln till ON-position. Tryck in knappen åt vänster eller höger beroende på vilket håll du vill visa körriktning åt. För att stänga av blinkersen, tryck rakt inåt. Du ska använda blinkers när du byter körriktning och då det är nödvändigt när du startar eller stannar. Om blinkers används kommer detta att indikeras med blinkande lampa på instrumentpanelens display. Blinkersen inaktiveras inte automatiskt, den måste stängas av manuellt genom att trycka knappen rakt inåt. Slår du inte av blinkersen efter att du svängt klart utsätter du både dig själv och andra för fara. Blinkersen fungerar endast när tändningsnyckeln är i ON-läget. 3.7 STYRLÅS När du parkerar, lås styrlåset för att försvåra stöld Styrlås Vrid styret till vänster, tryck nyckeln inåt och vrid den samtidigt till LOCKläget. Tag ur nyckeln Upplåsning Tryck nyckeln försiktigt inåt samtidigt som du vrider nyckeln till OFF läget 12

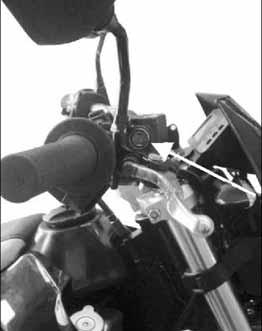

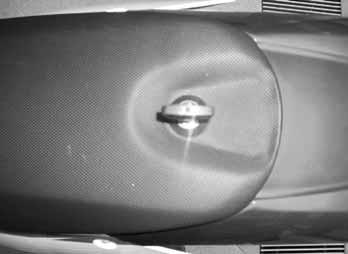

13 Enduro schwedisch :24 Uhr Seite 13 (ON-läget om du ska starta fordonet. Nu kan du vrida styret hur du vill. Kontrollera att styret är låst genom att lätt vrida styret åt båda riktningar. Försäkra dig om att du parkerar på lämplig plats. Rör aldrig tändningsnyckeln under körning eftersom det kan orsaka olycka. höger styrsida (1). Frambromsen bör användas med försiktighet och alltid tillsammans med bakbromsen. Undvik att låsa upp framhjulet genom att bromsa gradvis efter underlagets förhållanden GASREGLAGE Gasreglaget är placerat på höger styrsida (2). Genom att vrida gashandtaget mot dig ökar du motorns varvtal och fodonets hastighet. 3.8 SADELLÅS LÅSA UPP Demontera sadeln genom att sätta i tändningsnyckeln i sadellåset, vrida åt höger och samtidigt lyfta sadeln uppåt. Batteriet, luftrenaren och verktygssatsen finns under sadeln. LÅSA Sadeln låses automatiskt när den trycks nedåt till sitt korrekta läge. Försäkra dig om att den sitter fast genom att lyfta den uppåt FRIKOPPLINGSHANDTAG Frikopplingshandtaget är placerat på styrets vänstra sida. När du använder frikopplingen bryter du kopplingen mellan drivlina och motor. När du frikopplar kan du skifta växel. Släpp tillbaka frikopplingen gradvis för att smidigt koppla samman motor och drivlina igen FRAMBROMSHANDTAG Frambromshandtaget är placerat på 13

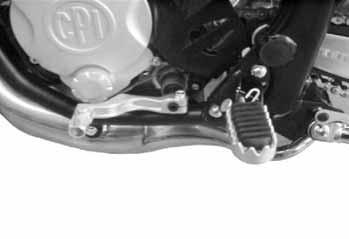

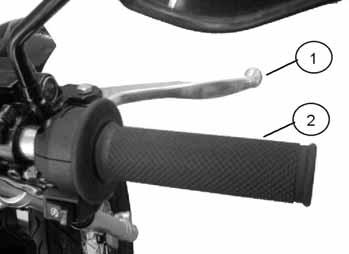

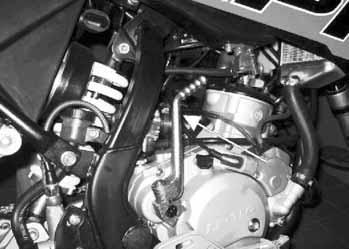

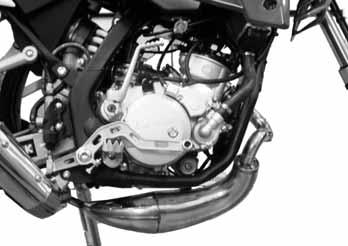

14 Enduro schwedisch :24 Uhr Seite BAKBROMSPEDAL Bakbromspedalen är placerad på höger sida framför fotsteget. Den används genom att trycka ner den med fotspetsen. Kombinera den med frambromsen för att optimera inbromsningarna. Tänk på att dosera bromsverkan efter underlag. Du ska alltid frikoppla och släppa gasen då du skiftar växel för att inte överanstränga växellådan VÄXELPEDAL Växelpedalen är placerad på motorns vänstra sida framför fotsteget. För att skifta växel, frikoppla och lyft eller tryck ner pedalen beroende på om du ska växla upp eller ner. Från neutralläge ligger växellägena som följer: JUSTERING AV BAKSTÖTDÄMPAREN Det är möjligt att justera förspänningen av bakstötdämparen genom att: 1. Skruva stötdämparens justermutter åt höger (kräver specialverktyg). Detta ökar spänningen och därmed även tötdämparens hårdhet. 2. Skruva stötdämparens justermutter åt vänster (kräver specialverktyg). Detta minskar spänningen och därmed även stötdämparens hårdhet. 4. STARTA MOTORN Pedalen trycks ner: 1:ans växel Pedalen trycks upp: 2 6:ans växel Avgaser innehåller giftiga ämnen så som kolmonoxid. Starta aldrig i slutna utrymmen. För säkerhets skull och för att undvika hoppstart, håll foten på bakbromsen när du startar. Låt inte motorn gå på tomgång för länge risk för överhettning! Ge aldrig full gas vid kallstart! 14

15 Enduro schwedisch :24 Uhr Seite STARTA MOTORN MED ELSTARTEN 1. Kontrollera olje- och bränslenivå. 2. Vrid bränslekranen till ON" eller "RES" (se 7.1 bränslepåfyllning) 3. Sitt upp på fordonet. 4. Funktionskontrollera fram- och bakbroms. 5. Vrid tändningsnyckeln till ON-position. 6. Tryck på startknappen utan att ge gas. 7. Om du är redo att köra, frikoppla och lägg i 1:ans växel, släpp successivt ut frikopplingen och kör iväg. Det är möjligt att motorn är mer svårstartad om den inte varit igång på en längre tid. Om så är fallet, gör några startförsök utan att ge gas innan du provar med 1/8 ~ 1/4 gas. Om motorn är kall ska den värmas upp genom att gå på tomgång. Om elstarten inte fungerar eller batteriet är urladdat, kan du starta med kickstarten. 4.2 KICKSTART Kickstarten är placerad på motorns högra sida. Trampa ned kicken med bestämd kraft utan att ge gas när du ska starta motorn. Släpp omedelbart startknappen när motorn startar. Tryck inte in startknappen när motorn är igång, det kan förstöra Håll inte in startknappen mer än 4 sekunder. Släpp startknappen och försök starta igen efter 30 sekunder. Om motorn inte startar efter att du tryckt på startknappen i 3 4 sekunder, vrid gasreglaget 1/8 ~ 1/4 varv och försök igen (efter 30 sekunder). Trampa inte ned kicken om motorn redan är igång. 5. Korrekt hantering När du reser fordonet upprätt fälls stödet automatiskt upp till transport- 15

16 Enduro schwedisch :24 Uhr Seite 16 läge. När du gör detta, hålla för säkerhets skull foten på bromspedalen. För att lägga i 1:ans växel, drag in frikopplingen med vänster hand och tryck sedan växelpedalen nedåt med vänsterfoten. Hastigheten är alltid direkt beroende av hur mycket gas du ger. Fordonets hastighet ökar med att du vrider gasreglaget mot dig. När du kör uppför en brant behöver du ge mer gas för att motorn ska få mer kraft och kunna bibehålla hastigheten. Hastigheten minskar när du vrider tillbaka gasreglaget. Första växeln läggs i genom att trykka växelpedalen nedåt, de resterande växlarna läggs i genom att lyfta den uppåt. Växlingar ska göras snabbt, men smidigt. Frikoppla alltid innan du lägger i växel. Välj växel beroende på hastighet och vägens lutning. Välj en lägre växel om du märker att farten minskar pga att motorn inte orkar. Motorn varvar då upp och får mer kraft att återvinna farten igen. Nedväxlingen måste göras snabbt för att du inte ska tappa för mycket fart. Rulla inte i friläge nedför en backe eftersom du då inte har hjälp av motorbromsen. När du åker nedför långa backar, glöm inte att gasa emellanåt för att ge motorn smörjning. 5.1 INKÖRNING En korrekt genomförd inkörning av motorn säkerställer optimal livslängd och prestanda. Notera därför riktlinjerna nedan: De första 1000 km bör du inte köra fortare än 40 km/t, undvik även hög motorbelastning. Undvik plötslig acceleration för att öka motorns livslängd. Efter att du startat motorn, låt den gå på tomgång i ca 10 sekunder och uppnå arbetstemperatur genom att köra på lågt varvtal. Denna procedus säkerställer att alla motordelar hinner få god smörjning. Undvik längre tomgångskörning, då risk finns för överhettning Det är viktigt att variera motorns varvtal för att motorn ska passas samman och smörjas korrekt. Nya däck har en glättig yta. Det är nödvändigt att gradvis slita bort däkkens ytskikt för att uppnå optimalt grepp. Häftig acceleration, djupa kurvtagningar och kraftiga inbromsningar bör undvikas de första 200 km. Det är även viktigt att köra in nya bromsbelägg. Täbk på att nya bromsbelägg inte uppnår sin fulla bromsverkan förrän efter ca 100 km. Du kan under denna period behöva dra in bromshandtaget hårdare för att få önskad bromsverkan. Undvik hårda inbromsningar under inkörningen. VAR NOGA MED ATT GENOMFÖRA FÖRSTA SERVICE! 1000-km-servicen är den viktigaste fordonsservicen. Under inkörningsperioden har alla fordonets delar anpassat sig till varandra. Vid 1000-km-servicen kritiska delar kontrolleras och om nödvändigt efterjusteras. 16

17 Enduro schwedisch :24 Uhr Seite 17 Säkerhetsföreskrifter under körning Håll alltid avståndet till dina medtrafikanter. Kör defensivt Hindra inte dina medtrafikanter Kör inte på trottoarer Körsäkerheten är beroende av din prestationsförmåga och ditt uppträdande. Därför: Kör inte när du är trött. Kör aldrig när du är påverkad av t ex alkohol, droger eller medicin. Anpassa alltid hastigheten till körförhållanden och trafik. Trafikregler ska alltid efterföljas. Anpassa ditt körsätt till din egen förmåga. 5.2 KORREKTA INBROMSNINGAR OCH SVÄNGAR Plötsliga inbromsningar och svängar kan orsaka fordonet att sladda omkull. När du släpper gasen och ska bromsa, använd både bak- och frambroms samtidigt. Det mest effektiva bromssättet är att gradvis öka bromstrycket. Du ska alltid använda fram- och bakbroms tillsammans. Plötslig och hård inbromsning kan orsaka olycka! Tänk på att bromssträckan ökar markant om du bara använder en av bromsarna! 5.3 REGNKÖRNING Det behövs längre bromssträcka på vått underlag. Reducera hastigheten och bromsa tidigare än vid torrt underlag. Det är möjligt att bromsarna tillfälligt kan förlora sin bromsverkan i regn. Försäkra dig om att bromsarna fungerar som dom ska genom att försiktigt lägga på bromstryck för att torka bromsskivorna från väta. Om möjligt, undvik att köra i snö och på isiga vägar. 5.4 SÄKERHET GENOM TRÄNING Försök förutse farliga situationer och förlita dig inte på andra trafikanters agerande. Kör genom svängar utan att bromsa eller ge gas häftigt. Reducera hastigheten efter hur du ska svänga säkerhet är viktigare än fart! Du ska titta långt fram i höjd med kurvans innerlinje för att få god kontroll över kurvans utgång. Tänk på att du behöver reaktionstid för att bromsa. Träna med och utan passagerare. bromsreaktionen på olika vägsträkkor. Känn försiktigt efter när bromsarna låser sig. 6. STANNA OCH PARKERA 6.1 STANNA Slå på blinkers och håll koll på trafiken bakom dig. Vrid tillbaka gasreglaget till ursprungsläget och bromsa med både fram- och bakbroms samtidigt. Bromsljuset tänds och informerar tra- 17

18 Enduro schwedisch :24 Uhr Seite 18 fiken bakom dig att du håller på att stanna. 6.2 PARKERA När du stannat, slå från blinkersen och vrid tändningsnyckeln till OFFposition för att stanna motorn. Vrid bränslekranen till OFF-position (se punkt 7.1 bränslepåfyllning) Vrid aldrig om tändningsnyckeln vid körning då det kan orsaka en olycka. Tänk på att du kan bryta sidostödet om du sitter på fordonet med stödet nedfällt. 6.3 VÄLJA LÄMPLIG PARKERINGSPLATS Se till att parkera på en trafikfri plats med fast underlag. Sätt fordonet på sitt sidostöd. För att parkera fordonet, håll i styret med vänster hand och för ner sidostödet med höger fot. Hindra stöld, lås styrningen med tändningsnyckeln och med ett av försäkringsbolagen godkänt lås. Parkera alltid fordonet på en säker och trafikfri plats. Var aktsam på att motor och avgassystem blir mycket hett! 7. Kontroll innan start Kontrollera fordonet och gör kontinuerligt underhåll för ökad säkerhet och minskad olycksrisk. Om du upptäcker fel eller något verkar onormalt, kontakta en auktoriserad verkstad för inspektion och eventuell reparation. Innan du brukar fordonet, utför följande kontroll: Kontroll av säkerhetspåverkande komponenter: Bränslenivå Däck Bromsar och bromsvätska Motoroljenivå Kylvätskenivå Elsystem, belysning Backspeglar Kontrollera att bromsslangarna och dess anslutningar är hela och inte läkker. Registreringsplåt (smuts, sprickor) 7.1 BRÄNSLEPÅFYLLNING BRÄNSLEKRAN 1. ON: I detta läge är kranen öppen och bränslet kan flöda in i förgasaren. Kommer det inte in något bränsle i förgasaren, vrid bränslekranen till RES-position. 2. OFF: I denna position är bränsleflödet till förgasaren stängt. Vrid alltid bränslekranen till OFF när du stannar fordonet. 3. RES: Kommer det inte in något bränsle i förgasaren, vrid bränslekranen till RES-position. Fyll på bränsle snarast möjligt eftersom det endast finns 1,0 liter bränsle i tanken nu. 18

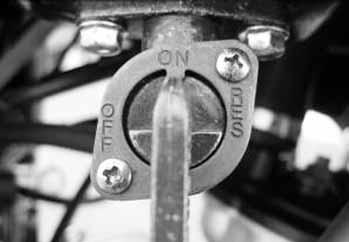

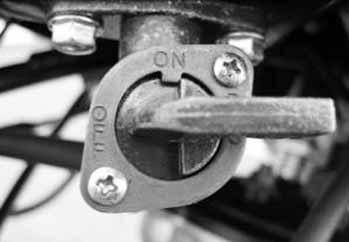

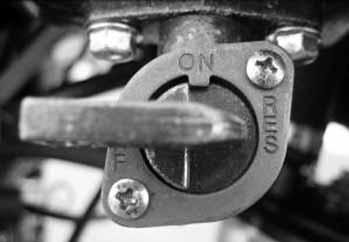

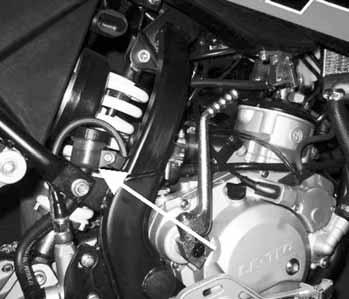

19 Enduro schwedisch :24 Uhr Seite 19 ON OFF Överfyll inte tanken. Bränsle kan läcka ut till följd av expansion när den blir varm (av värmen från motorn). Du måste använda blyfri bensin 95 oktan blyat bränsle förstör katalysatorn. RES Om olja eller vatten kommer in i bränsletanken, kanske motorn inte startar! Om du har läckage på bränsleslangen, kan brand uppstå. Kontrollera därför regelbundet att du inte har läckage på bränsleslangen BRÄNSLETANK Motorn måste vara avstängd då du tankar. Vrid nyckeln åt höger för att öppna tanklocket. Bensin är extremt lättantänligt och explosivt under vissa förhållanden. Hantera inte eld i närheten av bränsletanken. 19

20 Enduro schwedisch :24 Uhr Seite STYRNING Kontrollera styrningen genom att vrida den åt höger och vänster. Sitt upp på fordonet, drag in frambromsgreppet, och för fordonet fram och tillbaka. Då detta görs, får inget missljud eller onormal friktion uppstå. Det måste vara möjligt att vrida styret från vänster till höger sida jämnt och utan motstånd. Lyssna efter missljud. Inspektionsglas för frambromsen Om du känner onormal friktion, kontakat auktoriserad verkstad för inspektion och reparation. Bakbromsens bromsvätskebehållare 7.3 BRAKES Bromsskivor (fram och bak) Kontroll av bromsvätskenivå Parkera fordonet på plan mark. Nivån i frambromsens vätskebehållare visas korrekt när styrriktningen är rakt framåt. Brämsvätskenivån får inte understiga MIN-nivån. Om bromsvätskenivån är mycket lägre än MIN-nivån, kontrollera om bromsbeläggen är nedslitna. Om dessa är okej, måste du leta efter eventuellt läckage i systemet. Om bromsbeläggen är neddslitna, låt en auktoriserad verkstad byta ut dem. Kontroll av frambromshandtagets frispel Drag lätt in bromsgreppet tills att du känner motstånd för att kontrollera att du har rätt frispel i frambromsen. Inget spel gör att bromsen ligger an på bromsskivan, vilket kan orsaka slitage eller olycksrisk vid körning. För mycket spel tyder ger minskad eller utebliven bromsverkan. Bromshandtagets frispel: 10 ~ 20 mm 20

21 Enduro schwedisch :24 Uhr Seite 21 Observera att bromsbelägg och bromsskivor måste vara fria från olja och fett! Om bromsvätskenivån är låg kan detta tyda på att bromssystemet är defekt. En läcka i systemet kan medföra reducerad bromsverkan. Säkerställ bromssystemets funktion genom att låta en auktoriserad verkstad utföra reparationsarbetet! Våta bromsar Efter tvätt och vid regnkörning kan bromsverkan minska pga våta (vintertid isbelagda) bromsskivor och bromsbelägg. Smutsiga bromsar Vid körning på smutsiga vägar kan bromsverkan minska pga underlag och smutsiga bromsbelägg och bromsskivor. Bromsarna måste bromsas rena! Slitaget ökar med smutsiga bromsar! 7.4 BROMSLJUS Vrid tändningsnyckeln till ON. Bromsarna måste bromsas torra! Saltbeläggning på bromsarna Tänk på att bromssträckan ökar när du kör på saltbelagda vägar. Kontrollera att bromsljuset aktiveras av båda bromsarna genom att testa dem individuellt. Kontrollera också om det finns skador på glaset. 7.5 BLINKERS Vrid tändningsnyckeln till ON. Salt på bromsskivor och belägg måste bromsas bort. Aktivera både höger och vänster blinkers för att kontrollera att de funkar som de ska. Kontrollera även att båda blinkersglasen är hela och rena. 21

22 Enduro schwedisch :24 Uhr Seite DÄCK Lufttryck Kontrollera alltid lufttrycket när däkken är kalla. Vi rekommenderar att du kontinuerligt kontrollerar lufttrycket med hjälp av en lufttrycksmätare. Om du inte har tillgång till en lufttrykksmätare, kan du göra en ungefärlig kontroll genom att se hur däcken ligger an mot marken. Korrekt lufttryck SM / SMX SX Fram 110/ /90-21 Däcksstorlek Bak 130/ /80-18 Lufttryck Fram 1,8 1,4 (kg) Bak 2,0 1,6 Kontrollera mönsterdjupet på däkken. Rekommenderat minsta mönsterdjup är 2 mm på alla ytor. Byt ut däcket omedelbart om slitaget överskrider minsta tillåtna mönsterdjup eller skada uppstått! För lågt eller högt däckstryck är den vanligaste anledningen till att fordonet uppträder oroligt. 7.7 STÖTDÄMPARE Bromsa med frambromsen och gunga fordonet upp och ner med kroppstyngden på styret för att känna att framgaffeln fungerar som den ska. För att kontrollera att bakfjädringen fungerar korrekt, gunga bakändan upp och ner med hjälp av din kroppstyngd. Fel lufttryck i däcken orsakar ökat slitage och ger fordonet oberäkneligt beteende! Kontrollera så att inte spik, sten etc. har satt sig i däcken. Kontrollera att däcken inte har sprikkor eller andra skador. Om bakstötdämparen eller länksystemet inte fungerar korrekt, eller om du upptäcker ett läckage, kontakta omedelbart en auktoriserad verkstad. 22

23 Enduro schwedisch :24 Uhr Seite BELYSNING Vrid tändningsnyckeln till ON för att starta motorn. Slå på ljuset för att se att strålkastaren fungerar. Kontrollera alla lampor att de inte är smutsiga eller sönder. Kontrollera strålkastarens ljusbild. 1% av ljusbilden ska belysa markytan. Om du inte känner dig säker på hur du får rätt ljusbild, kontakta auktoriserad verkstad. 7.9 TUTA Vrid tändningsnyckeln till ON och tryck in knappen till tutan och lyssna att den fungerar HASTIGHETSMÄTARE Kontrollera regelbundet att kabelanslutningarna är hela. Undvik att tvätta fordonet med högtryckstvätt eftersom vatten kan tränga in i känsliga komponenter, tex hastighetsmätaren. Kontrollera att hastighetsmätaren visar korrekt värde när du kör BACKSPEGLAR Sitt upp på fordonet i körposition och kontrollera att du har god sikt i båda backspeglarna. Se även till att de är hela och rena. 8. UNDERHÅLL OCH SERVICE Grunden för säkerhet och optimal prestanda är regelbundet underhåll, justeringar och smörjning hos din auktoriserade verkstad. Alla servicar måste göras med regelbundna intervaller. Kmintervallerna i serviceschemat är hållpunkter för dessa servicar. Dessa är beroende av följande faktorer. körsätt väder vägförhållanden geografiska förhållanden Enligt dessa faktorer kan kortare intervaller bli nödvändigt. Beakta att användarmanualen endast behandlar de huvudsakliga underhållspunkterna och att det medföljande verktygssetet är till för mindre reparationer. För att göra korrekt utförda inpektioner är det viktigt med specialträning och läpliga verktyg. Vidare ska alla skruvar efterdras med korrektvridmoment. Därför rekommenderas du att endast göra reparationer på egen hand i akuta lägen och att du i efterhand kontaktar auktoriserad verkstad för uppföljning. Permanent körning i våta eller dammiga förhållanden, kräver mer frekvent service än vad som specificerats i standardintervallerna. i INFORMATION SÄKERHETSFÖRESKRIFTER: Försäkra dig om att fordonet står på fast och plan mark när du lutar den på sidostödet. Motorn måste vara avstängd och tändningsnyckeln urtagen vid allt reparationsarbete. 23

24 Enduro schwedisch :24 Uhr Seite 24 Var aktsam på det heta avgassystemet efter att du stannat fordonet! Använd endast bränsle, smörjmedel, kyl- och bromsvätska av rekommenderad kvalitet. Andra produkter kan orsaka abnorm funktionalitet eller haveri. 8.1 BATTERI Underhållsfritt batteri (M/F) Detta fordon är utrustat med ett underhållsfritt batteri. Det är inte nödvändigt att kontrollera elektrolytnivån erller batterivattnet. Tag aldrig av batteriets påfyllningkåpa! Demontering och montering av batteriet 1. Batteriet är placerat under sadeln. Öppna sadeln (se punkt 3.8). 2. Lossa gummiremmen runt batteriet. 3. Försäkra dig om att tädningen är avslagen när du demonterar eller monterar batterikablarna. 4. Skruva av kabelskon på den negativa batterikabeln (-) först, sedan den positiva (+). Beakta demonteringsordningen för att undvika kortslutning! 5. Om kabelskorna är smutsiga eller korroderade, demontera dem från batteriet och rengör dem. Om nödvändigt, smörj in dem med fett. Undvik alla brandkänsliga material när du handhar batteriet. Batterier avger explosiva gaser. Se till att batterikablarnas kabelskor inte kommer i kontakt med strömledande ytor. Kontakt med andra delar kan orsaka elproblem, brand eller elschock! Använd alltid skyddsglasögon och skyddshandskar när du arbetar med batteriet! Laddning av batteriet ska endast utföras av auktoriserad verkstad! i INFORMATION När du inte använt fordonet på lång tid laddas batteriet ur och måste laddas upp till full kapacitet innan du tar fordonet i bruk igen. När du inte ska använda fordonet på en längre tid, rekommenderas du att demontera batteriet och förvara det i fulladdat skick på ett väl ventilerat ställe. Batteriet kan annars ta skada. Korrekt laddning och förvaring ökar batteriets livslängd. 8.2 SÄKRING Om elsystemet inte fungerar efter att du vridit tändningsnyckeln till ONpositionen, kontrollera säkringen. 24

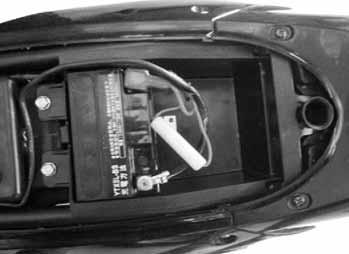

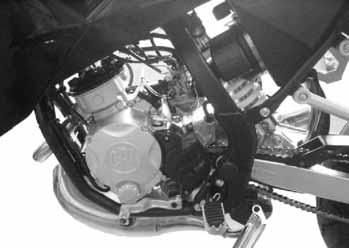

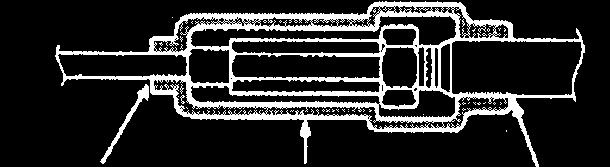

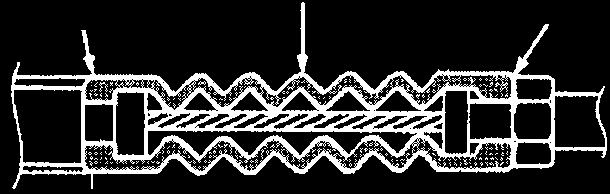

25 Enduro schwedisch :24 Uhr Seite 25 Säkringen är placerad nära batteriet (öppna sadeln, se punkt 3.8). Öppna säkringshållaren, Lossa säkringskopplingen på säkringskabeln. Kontrollera säkringen och om nödvändigt byt ut den. Var noga med att du har rätt säkringstyp och att kontakterna är rena och torra. Om en kortslutning är orsaken till ett säkringsbrott, kontakta auktoriserad verkstad för åtgärdande. Slå alltid av tändningen innan du byter ut säkringen! Defekta säkringar måste bytas ut. Försök aldrig laga en bränd säkring risk för brand! Ha alltid reservsäkringar i beredskap. Tvätta inte ditt fordon med högtryckstvätt. DEMONTERING KABEL SÄKRINGSHÅLLARE MONTERING 8.3 BYTA GLÖDLAMPA i INFORMATION Var noga med att slå av tändningen till OFF när du byter glödlampor. Generell försiktighet är nödvändig då du handhar elkomponenter. Glödlamporna ska inte utsättas för direkt beröring av fingrarna eftersom det skapas brännytor på glaset! Använd rena fettfria handskar när du byter glödlampor. Se till att alltid använda korrekta elkopplingar! Använd alltid rekommenderad säkringstyp. Monterar du fel säkring kan kabelbrand uppstå! När du byter ut någon av elkomponenterna, var noga med att byta ut dem mot originaldelar. Felaktiga komponenter kan leda till kabelbrand eller skada batteriet Strålkastare 1. Vrid tändningsnyckeln till OFF-position. 2. Lossa gummifästena på ljuskåpan. 3. Tag av gummidamasken som skyddar glödlampan. 4. Lossa kabelkopplingen. 25

26 Enduro schwedisch :24 Uhr Seite Lossa clipsen som håller glödlampan. 6. Vrid och drag försiktigt ur glödlampan från kontakten. OBS rör endast glödlampan på sockeln glaset måste vara fettfritt! 7. Montera i motsatt ordning. KONTROLERA HÅR GUMMI KONTROLLERA HÅR Blinkersindikatorer Om blinkersindikatorerna är sönder, kontakta en auktoriserad återförsäljare för åtgärd Bakljus/bromsljus Om bak/bromsljuset är ur funktion, kontakta en auktoriserad återförsäljare för åtgärd. 8.4 KORREKT JUSTERING AV HALVLJUSETS LJUSBILD Korrekt justering av halvljusets ljusbild är viktigt för din egen säkerhet såväl som för dina medtrafikanter. När du nyköper fordonet är ljuset redan korrekt inställt. För att kontrollera eller justera ljusbilden, kontakta auktoriserad återförsäljare. Om tyngdbelastningen på fordonet ändras, måste ljusbilden justeras. 8.5 KONTROLL AV WIREJUSTERINGAR Gummidamasker skyddar innerwiren mot smuts och korrosion. Se till att gummidamasken håller tätt runt wiren. När du tvättar fordonet, spruta inte i vatten direkt på gummidamasken eftersom vatten kan läcka in till innerwiren. Använd istället en trasa och torka rent. Enligt serviceschemat ska gummidamaskerna kontrolleras och smörjas regelbundet Undvik att vatten tränger in till innerwiren eftersom detta kan orsaka korrosion eller frysa vintertid. 8.6 FÖRGASARE En korrekt justerad förgasare är en förutsättning för optimal motorprestanda. Förgasaren har optimerad inställning från fabrik. Ändra inte denna inställning. 8.7 KONTROLL AV KYLVÄTSKENIVÅ Om kylvätskans temperaturindikator på instrument panelens display signalerar, 26

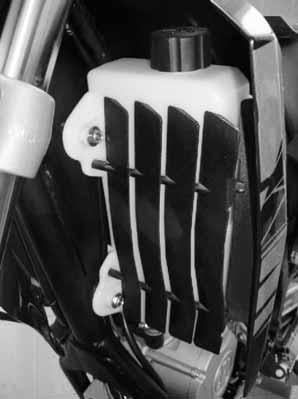

27 Enduro schwedisch :24 Uhr Seite 27 stanna motorn omedelbart för att inte skada motorn i onödan. Låt motorn svalna och kontrollera därefter kylvätskenivån och fyll på om nödvändigt. Inte på kylarlocket förrän motorn svalnat. Kylaren sitter placerad bakom höger kylarvinge. Vid återfyllning av kylarvätska är det viktigt att kylsystemet blir urluftat. Om du regelbundet behöver fylla på kylvätska har du förmodligen ett läckage. I sådant fall måste detta undersökas av auktoriserad verkstad. Kylvätskan måste bytas vartannat år. Kontakta auktoriserad verkstad. 8.8 KONTROLL AV OLJENIVÅN Om oljeindikatorn tänds på instrumentpanelen, stanna motorn och kontrollera oljenivån. Oljetanken är placerad på vänster sida bakom tankspoilern. För att fylla på olja behöver du skruva av påfyllningslocket på oljetanken. Rätt oljenivå är ca 3/4 av oljetankens kapacitet. 8.9 LÅNGTIDSFÖRVARING Långtidsförvaring (30 dagar eller mer) kräver särskilda åtgärder för att undvika skador eller funktionsproblem. Efter tvätt måste följande steg utföras innan förvaring. Avlägsna aldrig kylarlocket medan motorn är varm! 1. Töm ur avgasröret såväl som flottörhuset i förgasaren. 2. Kontrollera kylvätskenivån och att du har tillräckligt med glykol i kylvätskan. Fyll på om nödvändigt. 3. Demontera tändstiftet. Häll i en liten mängd tvåtaktsolja i cylindern och skruva i tändstiftet igen. Luta 27

28 Enduro schwedisch :24 Uhr Seite 28 motorn så att alla delar blir impregnerade och skyddade av oljan. 4. Rengör och smörj kedjan noggrant. 5. Smörj gas- och kopplingswire. 6. Smörj lederna på handtagen och fotstegen. 7. Fyll på med korrekt lufttryck i däkken. 8. Ställ fordonet på ett mittstöd som möjliggör att däcken kan hänga fritt i luften. 9. Om du förvarar ditt fordon där det är salt och vått, måste alla metallytor skyddas med en tunn oljebeläggning. Smörj inte gummidelar eller sadeln. 10. Plast- eller gummidelar sprayas med avsedd produkt. Alla omålade delar ska behandlas med rostskyddsmedel. 11. Bussningar och kopplingar ska smörjas med avsedd produkt. 12. Demontera batteriet, ladda upp och förvara det på en torr plats. Kontrollera laddningsnivån varje månad och ladda batteriet vid behov. För höga eller låga temperaturer är olämpligt för batteriet (mer än 30 C eller mindre än 0 C) Nödvändiga reparationer ska göras innan förvaring! 8.10 ÅTGÄRDER EFTER LÅNGTIDSFÖRVARING 1. Rengör fordonet. 2. Ladda och montera batteriet. Beakta att batterikablarna monteras på rätt batteripol (koppla först den positiva och därefter negativa kabeln). 3. Kontrollera lufttrycket i däcken. 4. Fyll på bränsle. 5. Referera till Kontroll innan start i denna manual. 9. OM MOTORN INTE STARTAR Kontrollera bränslenivån. Kontrollera tändstiftet. Kontrollera batteriet. Om eventuella åtgärder enligt nämnda punkter inte hjälper, kontakta auktoriserad verkstad. 10. DRIFTSÄKERHET Vi rekommenderar dig att konsultera din verkstad kontinuerligt även när garantin utgått. Detta är det bästa sättet att försäkra dig om att fordonet är välhållet och att allt fungerar som det ska. Din handlare känner väl till din fordonsstyp och kan ofta förhindra större skador genom att upptäcka felaktigheter i god tid. På detta sätt kan du spara både tid och pengar. 28

29 Enduro schwedisch :24 Uhr Seite SLUTORD Detta kan du göra för ditt fordon! Regelbundet underhåll och funktionskontroller innan start. Låt auktoriserad verkstad sköta viktigt underhåll. Använd endast originaldelar. De följer säkerhetsföreskrifterna och är särskilt anpassade för ditt fordon. Montera ej piratdelar som gör fordonet olagligt. Du riskerar att inte täkkas av försäkringen och kan mista körkortet. 29

30 Enduro schwedisch :24 Uhr Seite TEKNISKA DATA Supermoto Supercross Supermoto X Motortyp 1 cyl. 2-takt 1 cyl. 2-takt 1 cyl. 2-takt Kylsystem Vätska Vätska Vätska Lubrication system Separat Separat Separat oljeinjektion oljeinjektion oljeinjektion Borrning / Slaglängd 40,0 / 39,0 40,0 / 39,0 40,0 / 39,0 [mm] Cylindervolym 49,0 49,0 49,0 [cm 3 ] Kompressionsförhållande 11:1 11:1 11:1 Max effekt 2,2 / ,2 / ,2 / 6800 [KW/min -1 ] Max vridmoment 3,9 / ,7 / ,7 / 4550 [Nm/min -1 ] Bränsletank volym 6,8 ±0,2 6,8 ±0,2 6,8 ±0,2 [l] Bränsletyp Min. 91 Min. 91 Min. 91 [ROZ] Slaglängd framgaffel [mm] Slaglängd bakfjädring [mm] Frambromstyp Disc Disc Disc Bakbromstyp Disc Disc Disc Fälgstorlek fram J17 x 2,50 J21 x 1,85 J17 x 2,50 Fälgstorlek bak J17 x 3,50 J18 x 2,15 J17 x 3,50 Däck fram 110/ H 90/ P 110/ H Däck bak 130/ H 110/ P 130/ H Utväxlingsförhållande lägsta växel (R1) 61/20 61/20 61/20 Utväxlingsförhållande högsta växel (R3) 62/11 62/11 62/11 Batterikapacitet 12 / 4 12 / 4 12 / 4 [V/AH] Generatoreffekt [W] Strålkastarlampans effekt [W] Tändsystem CDI CDI CDI Längd [mm] Bredd [mm] Höjd [mm] Sadelhöjd [mm] Hjulbas [mm] Tjänstevikt [kg] Max tillåten totalvikt (inkl. passagerare) enligt tillverkaren [kg] Max tillåten belastning på framaxeln enligt tillverkaren [kg] Max tillåten belastning på bakaxeln enligt tillverkaren [kg] 30

31 Enduro schwedisch :24 Uhr Seite SERVICE INSTRUKTIONER Tack för att du valt en CPI produkt, för att fordonet skall ge dig mycket glädje kommande år är det mycket viktigt att service och underhåll utförs enligt tillverkarens rekommendation. Denna service instruktion inkluderar garanti regler och underhålls schema för ditt fordon. Säkerställ att service boken fylls i av en auktoriserad verkstad vid överlämnandet av fordonet. De två medföljande leveranskorten skall skickas in till distributören i samband med leverans. Vid åberopande av garantireparation skall en korrekt ifylld service bok uppvisas för din auktoriserade verkstad, i annat fall utgår ingen garanti. Alla reparationer och underhåll skall stämplas i service boken där datum och mätarställning klart och tydligt framgår. 31

32 Enduro schwedisch :24 Uhr Seite 32 32

33 Enduro schwedisch :24 Uhr Seite 33 LEVERANSKORT OBS: RIV EJ AV. Fordonets ägare: Efternamn:. Förnamn... Postnummer:... Ort:... Ålder: stämpel/signature säljare datum underskrift köpare LEVERANS DATA Skicka in talongen till: Jofrab AB Box Tranås Eller faxa in den på faxnummer: LEVERANSKORT Avskiljes och skickas in till generalagent Fordonets ägare: Efternamn:. Förnamn... Postnummer:... Ort:... Ålder: stämpel/signature säljare datum underskrift köpare 33

34 Enduro schwedisch :24 Uhr Seite 34 34

35 Enduro schwedisch :24 Uhr Seite 35 INSPEKTION FÖRE LEVERANS Skicka in talongen till: Jofrab AB Box Tranås Eller faxa in den på faxnummer: Kontroll av dolda fraktskador: O. K. Kontroll av bultar för hjul, bromsar samt övriga chassiebultar: O. K. Kontroll av belysning, strömbrytare, mm. Tändningslås Strålkastare fram hel/halv ljus Kontroll/justering av ljusbild belysning bak samt bromsljus Bromsljuskontakt fram/bak Blinkers samt indikatorlampa Instrumentbelysning Tankmätare samt ev, tempmätare Indikatorlampa, varningslampor Tuta Elstart O. K. Övrig kontroll: Kopplingens funktion Kontroll av motorfunktion 2T Kontroll av motorfunktion 4T Kontroll av broms och kopplingsgrepp Kontroll av broms och växelpedal Kontroll av förgasare ev, rengöring av konserveringsvätska Oljepumpens justering Kontroll av gasreglaget Kontroll av instruktionsbok och övriga dokument Kontroll av ram och motornummer Verktygssats Registreringsskylt Kontroll av lås Kontroll av däckstryck Montering av backspeglar Övrigt O. K. Kontroll av nivåer: Batteri Bromsvätska Kylvätska Oljenivå motor Oljenivå transmission O. K. Provkörning: Kallstartsfunktion Instrumentpanelens funktion Gasreglage Stabilitet vid acceleration och broms Funktion av fram och bakbroms Funktion av fjädring fram och bak Kontroll övrigt, missljud, mm. O. K. Kontroll efter provkörning: Start av varm motor Funktion av elstart/kickstart Tomgångs justering Kontroll av läckage O. K. Återförsäljaren bekräftar härmed att alla controller är utförda enligt leveranskortet. Konsument bekräftar härmed att samtliga dokument medföljer samt att instruktionsbok och servicehandlingar är genomgångna tillsammans med återförsäljaren stämpel/signature säljare datum underskrift köpare 35

36 Enduro schwedisch :24 Uhr Seite 36 36

37 Enduro schwedisch :24 Uhr Seite 37 ÄGARE OBS! Sparas av återförsäljaren Fordonets ägare: Efternamn:. Förnamn... Postnummer:... Ort:... Ålder: stämpel/signature säljare datum underskrift köpare ÄGARBYTE Fyll i kortet med uppgifter om fordonets ägare och skicka detta till Jofrab AB Box Tranås Fordonets ägare: Efternamn:. Förnamn... Postnummer:... Ort:... Ålder: stämpel/signature säljare datum underskrift köpare 37

38 Enduro schwedisch :24 Uhr Seite 38 38

39 Enduro schwedisch :24 Uhr Seite 39 Utförd service: Leveranskontroll Mätarställning: datum stämpel/signatur 2. Inspektion vid 4000 km* (Eller 12 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 4. Inspektion vid km* (Eller 36 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 6. Inspektion vid km* (Eller 60 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 8. Inspektion vid km* (Eller 84 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 10. Inspektion vid km* (Eller 108 månader efter leveransservice)* Mätarställning: datum stämpel/signatur * vilket som kommer först 1. Inspektion vid 1000 km Mätarställning: datum stämpel/signatur 3. Inspektion vid 8000 km* (Eller 24 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 5. Inspektion vid km* (Eller 48 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 7. Inspektion vid km* (Eller 72 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 9. Inspektion vid km* (Eller 96 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 11. Inspektion vid km* (Eller 120 månader efter leveransservice)* Mätarställning: datum stämpel/signatur 39

40 Enduro schwedisch :24 Uhr Seite 40 40

41 Enduro schwedisch :24 Uhr Seite 41 Garantivillkor Vi lämnar 12 månaders garanti för fabrikationsfel samt materialfel enligt villkor i konsumentköplagen. Garantivillkor: För att garantin skall gälla måste följande villkor uppfyllas Leveranskortet måste vara underskrivet av återförsäljare och kund samt insänt till generalagent inom 14 dagar. Vid eventuell reklamation skall serviceboken vara korrekt ifylld och all service skall vara korrekt utförd. Reparationer och service skall vara utförd av auktoriserad återförsäljare för CPI. Samtliga delar som byts på fordonet skall vara originaldelar. Vid eventuella fel som uppkommer av eller på grund av att icke originaldelar används gäller inte garantin. Delar som ej innefattas av garantivillkor Följande delar räknas som slitagedelar och dessa omfattas ej av garantivillkoren: tändstift filter bromsbackar, bromsbelägg drivremmar/kedjor glödlampor, säkringar, batterier däck och innerslang gummidetaljer, slangar, wirar hastighetsmätar wire variatorrullar vätskor och smörjmedel Tillägg som inte omfattas av garantin är: Åverkan på ytor av delar som skadats på grund av felaktig eller oförsiktig hantering vid service. transport eller förvaring av fordonet. Skador som har uppkommit på grund av att fordonet har använts för tävlingsbruk. Skador som har uppstått på grund av överlast på fordonet. Skador som har uppstått på grund av modifikationer på fordonet tex. förändring av motorstyrka. All service eller icke service som har utförts på fordonet. Skador som har uppkommit på grund av annan force majeure Skador som uppkommit på grund av yttre åverkan Tecken på ålderdom av delar (tex, färgen har bleknat eller metal har korroderat) Ersättning utgår ej för yttre kostnader tex, transport, hyra av fordon, telefon, arbetstids ersättning stillestånd mm. Vi förbehåller oss rätten att när som helst ändra den tekniska specifikationen på en produkt för att få en högre standard och använda andra produkter enligt garantin. Tips för skötsel av fordonet Det är mycket viktigt att du alltid kollar fordonet innan du startar. Detta är först och främst för din egen säkerhet. Tänk på att en rätt skött CPI ger ett högre andrahandsvärde. Rätt skötsel ger ett högre andra- 41
