1 Från rörinspektion till åtgärdsplanering Bra ledningsnät med effektivt digitalt stöd Christer Silver Holmberg

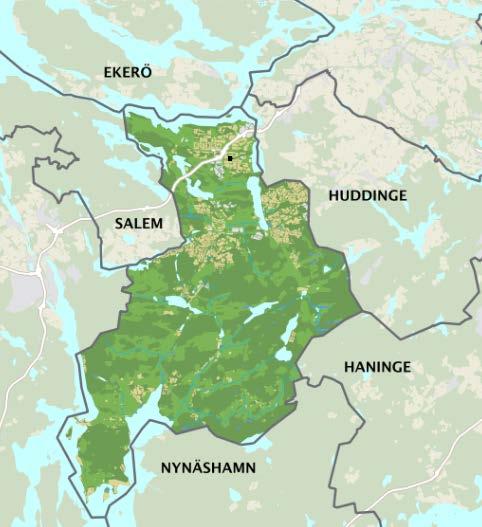

2 Botkyrka kommun Botkyrka kommun har en totalareal på 197 km² och ligger mellan Stockholm och Södertälje. Kommunen består av fem kommundelar Alby, Fittja, Hallunda- Norsborg, Tullinge och Tumba-Grödinge. Det bor runt personer i kommunen Vi har ca 50 mil självfallsledningar dagoch spillvatten Vi är 28 personer som jobbar på VAavdelningen Vi har egen för rörinspektionsbuss och i nuläget 2 st auktoriserade rörinspektörer Rörinspektionsprogramet klarar både import och export av TV3-filer 2008 började vi med digital hantering av rörinspektioner och att importera dessa i vårt verksamhetssystem VA-banken

3 Varför rörinspekterar vi? För att få kunskap om hur det ser ut inuti rören För att göra en funktionskontroll, hur fungerar nätet För att få en statuskontroll av rören För att kunna planera förnyelse utifrån funktionen och statusen på rörnätet Rörinspektionerna läser vi in i vårt verksamhetssystem VA-banken

4 Fortsättning.. Detta generar i sin tur att att vi kan använda detta underlag till våra analyser som vi gör i VAbanken Lutningsmätningen som utförs samtidigt med rörinspektionen kan vi också använda till analyserna Detta tillsammans med all övrig data som vi samlar in, såsom vattenläckor, avloppsstopp, fettproblem o.s.v. är ju guld värt för planering av åtgärder på ledningsnätet

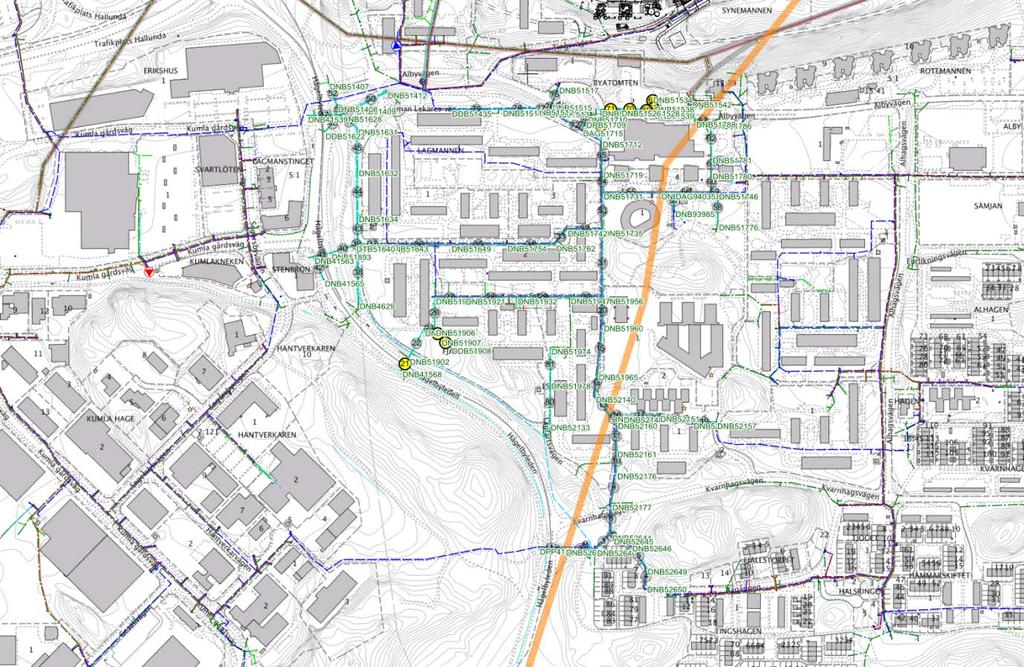

5 Planerat och till stor del utfört uppdrag

6 TV3 export och import Exempel på fil från GIS-program för inläsning i inspektionsprogram #SVENSKT VATTEN TV-FIL #VERSION=3.0 #TVADM 1;;STB94128;STB94126;;;;Botkyrka;Tumba;BJÖRKVÄGEN;;;;;;;;;;;;Normal;;17 6;;PLAST;;;;;;;;;;; #PROFILADM 1;;STB94128;STB94126;;;;;Botkyrka;Tumba;BJÖRKVÄGEN;;24,23;23,40;;;24, 23;23,40;;;;;;;;;;;; #SLUT Exempel på fil från rörinspektionsprogram för inläsning i GIS-program #SVENSKT VATTEN TV-FIL #VERSION=3.0 #TVADM 1;;STB94128;STB94126;STB94128;;;Botkyrka Kommun;Tumba;Björkvägen;Medströms;SV VATTEN P93; ;07:35;Christer Holmberg;;;; mp4;;;Begränsad;;200;;Plast;;;;Spillvatten;;;;;Nej;;; #TVDAT 1;0;00:00:02;;;;;;;;;;;;;; mp4;; 1;4,67;00:00:46;;PRF;1;;CIRK;;;;;;;;;;Svetsvulst ej borttagen; 1;16,62;00:02:06;;PRF;1;;CIRK;;;;;;;;;;Svetsvulst ej borttagen; 1;21,76;00:02:47;;;;AS;SABOR;;;;09;;; _A.JPG;;;; 1;28,64;00:03:39;;PRF;1;;CIRK;;;;;;;;;;Svetsvulst ej borttagen; 1;35,41;00:04:31;;;;AS;PGREN;;;;03;;; _A.JPG;;;; 1;35,83;00:04:57;;FÖV;1;;;;;;06;;;;;;; 1;40,65;00:05:35;;PRF;1;;CIRK;;;;;;;;;;Svetsvulst ej borttagen; 1;52,69;00:06:59;;PRF;1;;CIRK;;;;;;;;;;Svetsvulst ej borttagen; 1;64,65;00:08:19;;PRF;1;;CIRK;;;;;;;;;;Svetsvulst ej borttagen; 1;76,69;00:09:37;;PRF;1;;CIRK;;;;;;;;;;Svetsvulst ej borttagen; 1;78,36;00:09:56;;;;;;;;;;;;;;;; #PROFILADM 1;;STB94128;STB94126;STB94128; ;07:35;Christer Holmberg;Botkyrka Kommun;Tumba;Björkvägen;Inklinometer;;;Ledn start;lagrat inmätt;24,23;23,40;ledn start;beställaruppgift;;c;;;;;nej;;;; #PROFILDAT 1;0,04;0,00;24,23;; 1;0,08;0,00;24,23;; 1;0,09;0,00;24,23;;

7 3 fel eller mer på vattenledning

8 Feltyper spillvatten från rörinspektion

9 Feltyper dagvatten från rörinspektion

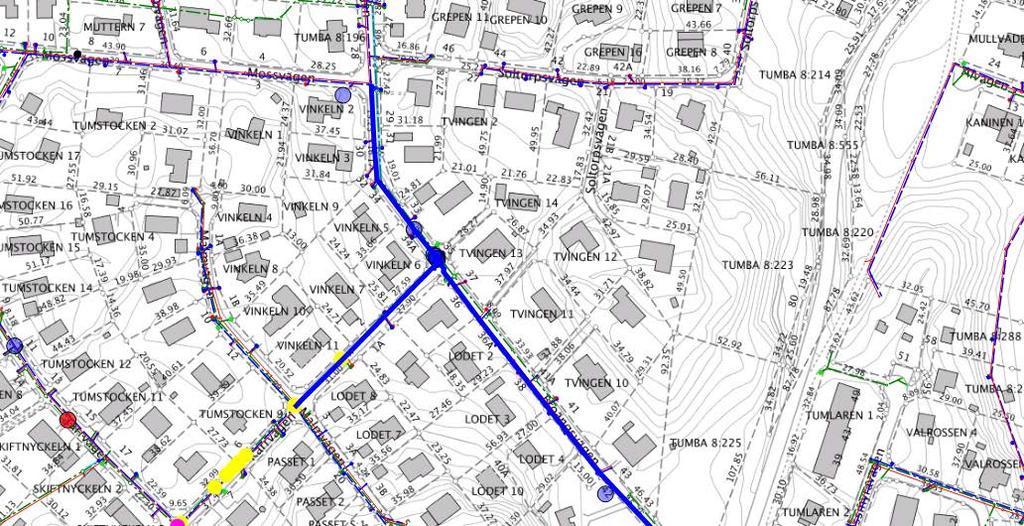

10 Problem i området

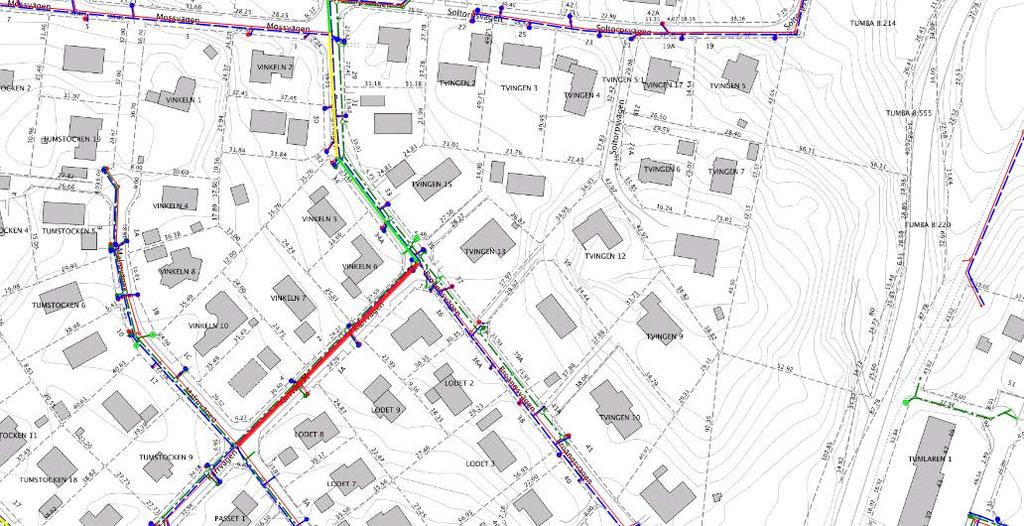

11 Funktionsklassning

12 Inläckage

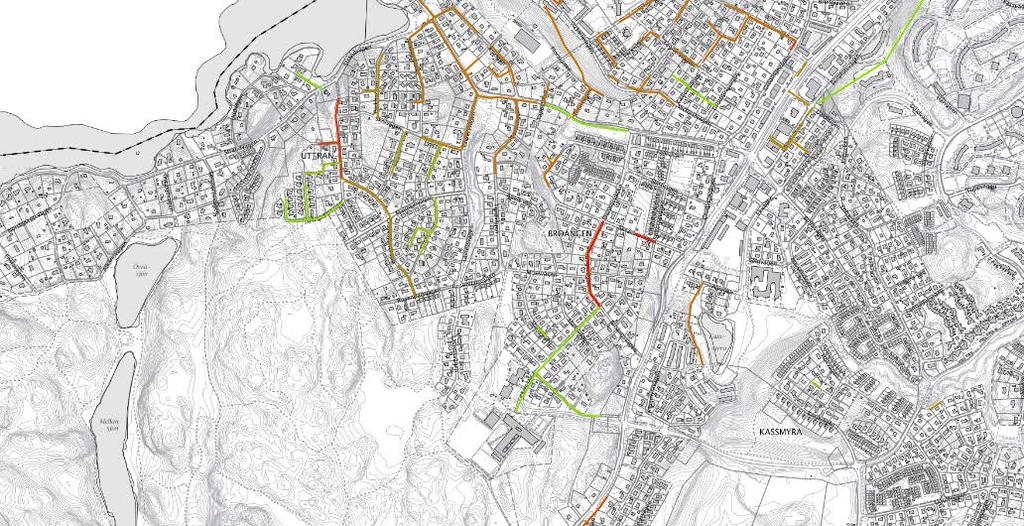

13 Hålla koll på när det filmades

15 Sveriges Auktoriserade Rörinspektörer Sveriges TV-inspektionsföretags Förening bildades år 1989, i syfte att tillvarata medlemmarnas intressen inom områden som berör ekonomi, juridik, teknik och marknadsföring vad avser rörinspektion upphörde STVF som egen förening och blev en intressegrupp inom SSTT. Föreningen STVF utbildar och auktoriserar rörinspektörer för att säkerställa kvalitet vid utförande och redovisning av rörinspektion med kamerateknik

16 Sveriges Auktoriserade Rörinspektörer 290 auktoriserade rörinspektörer 125 medlemsföretag med auktoriserad operatör 11 leverantörs/konsultföretag

Sveriges Auktoriserade Rörinspektörer Verksamheten i STVF drivs av en arbetsgrupp; Christer Holmberg Botkyrka kommun Thomas Månsson Aarsleff Rörteknik AB Niklas

17 Sveriges Auktoriserade Rörinspektörer Verksamheten i STVF drivs av en arbetsgrupp; Christer Holmberg Botkyrka kommun Thomas Månsson Aarsleff Rörteknik AB Niklas Ceder Nyköping Vatten Göran Nilsson Svensk Röranalys Martin Broed Celestia AB Hans-Åke Mähler Vakin Peter Nyby Hamafo Teknik AB Edor Boström Averode Consulting AB

18 Scandinavian Society for Trenchless Technology Föreningens SSTTs mål och inriktning är; att främja forskning och utveckling av schaktfritt ledningsbyggande i Skandinavien. att följa upp och sprida information om teknik för att schaktfritt anlägga och förnya infrastruktur i mark. att föra ut information till samhället så att fördelarna vid schaktfritt ledningsbyggande utnyttjas och utvecklingen stimuleras.

19 Scandinavian Society for Trenchless Technology Föreningen SSTT är ideell och opolitiskt med verksamhet i Sverige och Norge SSTT är en förening öppen för alla; ledningsägare, konsulter, entreprenörer, leverantörer etc Antalet medlemmar är 530 totalt varav 290 är juridiska Sverige 405 och Norge 125

20 Scandinavian Society for Trenchless Technology SSTT är en mötesplats för spridning av information mellan alla som arbetar med NoDig metoder Inom SSTT diskuteras för och nackdelar om nybyggnation, underhåll och förnyelse av anläggningar Rörinspektion med kamerateknik utgör viktiga beslutsunderlag kring förvaltning, underhåll och förnyelse av anläggningar

21 Scandinavian Society for Trenchless Technology Föreningen verkar främst genom; att arrangera möten med föredrag, diskussioner, utställningar och studiebesök att sammanställa, diskutera och publicera rön och erfarenheter i Norden och utomlands Styrelsen har huvudansvaret för verksamheten men föreningens operativa verksamhet bedrivs främst i de Svenska och Norska arbetsgrupperna Föreningens kansli sköts av Branschkansliet i Stockholm

22 Scandinavian Society for Trenchless Technology SSTT:s nya redaktion höll sitt första möte tisdag 30 januari Som grund för sitt arbete har redaktionen den omfattande kommunikationsstrategin från 2015 och inte minst den nyligen gjorda undersökningen bland SSTT/STVF:s medlemmar Förutom artiklar på hemsidan kom det första nyhetsbrevet i slutet av februari Redaktionen bjuder in alla medlemmar i SSTT/STVF att komma med förslag och idéer på artiklar

23 Scandinavian Society for Trenchless Technology SSTTs nya redaktion: norske journalisten Odd Borgestrand, Bonnie Brandt från den svenska arbetsgruppen, Espen Killingmo från norska arbetsgruppen och redaktör Jan Bjerkesjö

25 Tack för mig
