1 Smart avloppshantering. Geberit avloppssystem, takavvattning & brunnar

2 Vatten, anslutet och klart. Var säker. Geberit står för know-how inom sanitetsteknik. Geberits system kan man lita på från anslutningen till vattennätet, distributionen till alla våningar och användare, ner i avlopp på tak och byggnader och sedan vidare ner i det allmänna avloppssystemet. Med Geberit kan du erbjuda dina kunder toppmoderna tekniska lösningar vad gäller hydraulik, brandskydd och ljudisolering, funktionssäkerhet och miljöegenskaper. 3

3 Allt för avlopp. Avlopp Geberit Silent-db Geberit Silent-PP Geberit PEH Geberit Sovent Takavvattningssystem Geberit Pluvia Avlopp i badrummet Avlopp för badkar Golvränna Väggbrunn Golvbrunn Vattenlås för tvättställ Certifikat för Geberit PEH-tillämpningar 4 5

4 Geberits systematiska förhållande till teknik. När allting matchar och passar. Avlopp är mer än bara avledning av vatten i varje fall för Geberit. För att säkerställa att avloppstekniken håller måttet på byggplatsen och uppfyller de höga kraven avseende brandskydd och ljudisolering investerar Geberit en stor mängd know-how i utvecklingen av innovativa produkter. Alltid utrymme för förbättringar Geberit är marknadsledande inom sanitetsteknik i Europa, och framför allt inom avloppssystem. Knappt något annat företag inom detta område investerar så mycket som Geberit i ständig optimering av befintliga system och i utvecklingen av nya tekniker och produkter. Spetskompetens inom brandskydd och ljudisolering Utöver laboratorier för sanitetsteknik och utvecklingen av material driver Geberit även ett världsunikt laboratorium för byggteknik och akustik. Här kontrolleras hydraulik, akustik och statiska egenskaper för både enskilda komponenter och hela avloppssystem. På det sättet kan till exempel ljudöverföringen i avloppsstammar som löper genom flera våningar testas och optimeras under realistiska förhållanden. På brandskyddsområdet har Geberit ett nära samarbete med externa testlaboratorier. Både prototyper och serieprodukter utsätts för realistiska brandtester. Detta utvecklingsarbete tar helt och hållet hänsyn till brandskyddskraven som varierar från land till land. Systemlösningar med hög flexibilitet För Geberit är rördelarna den synliga delen av avloppsinstallationen och utgör tillsammans med Geberit rörsystem en homogen enhet med enkla gränssnitt. Geberit rördelar ger även perfekta kopplingar till sanitetsenheterna. Gör som proffsen Framgången bakom en produkt eller en teknik beror på hur praktisk den är i byggnaden och hur energieffektiv den är. Feedback och förslag från sanitetsingenjörer runt om i världen samlas därför in och beaktas inför nya innovationer och vidareutvecklingar. Därmed integrerar Geberits produkter och system din knowhow! Framtidssäkert avloppssystem Följer ljudisoleringsstandarder Säkra kopplingar och rördelar Lämpliga lösningar för nästan varje tillämpning 6 7

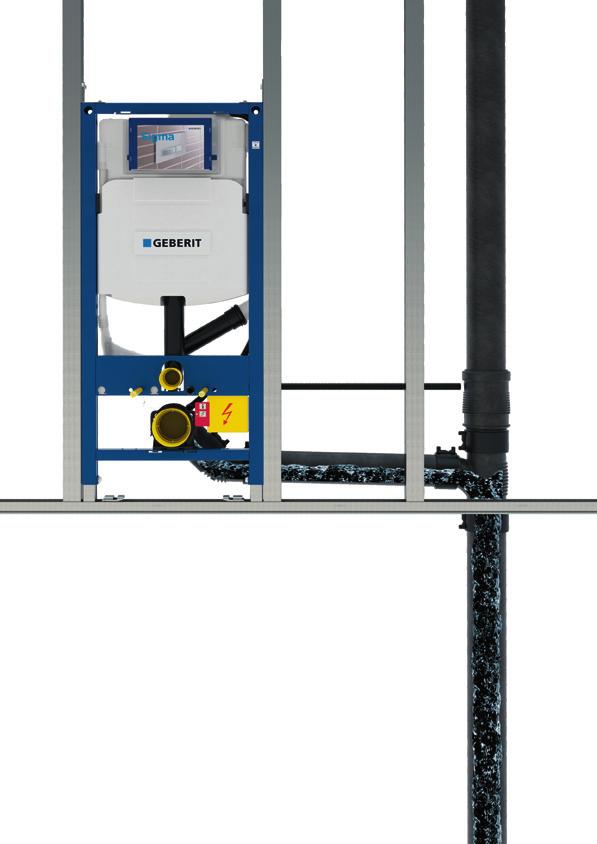

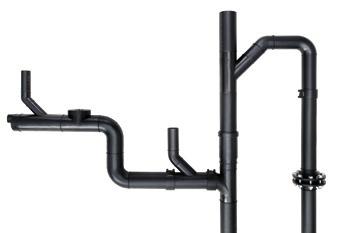

5 Geberit Silent-db20. Ljudet av tystnad. Ett stort urval av rördelar för nästan alla tänkbara monteringsförutsättningar. Ljudisoleringen är redan monterad i Geberit Silent-db20 avloppssystem. Det innebär att du kan känna dig säker på att alla befintliga krav avseende ljudisolering uppfylls. Rörledningar, rördelar, anslutningar, fästen och isolering ger dig allt du behöver för ett praktiskt avloppssystem. 1 Tredubbelt skydd mot ljud Den mineralförstärkta plasten PE-S2 används vid tillverkning av Geberit Silent-db20. Den ökar vikten hos rörledningarna och rördelarna. Detta minskar naturliga vibrationer och isolerar även effektivt mot ljud. Fler ljudisolerande rillor i inbromsningszonerna bidrar till att dämpa ljudutvecklingen. Systemrörens rörsvep ger en akustisk frikoppling från väggen eller taket och förhindrar ljudöverföring. Geberit GRB ventilationsventiler För installationer som på grund av utrymmesbrist inte tillåter konventionell ventilation kan Geberit erbjuda ventilationsventiler för dimensioner på upp till 110 mm. 2 Alltid de rätta dimensionerna Förgreningarna i de typiska stamdimensionerna är hydrauliskt optimerade. Detta medger större laster på stammen och i vissa fall även mindre stamdimensioner. Rörledningar och rördelar finns från 56 till 160 mm. Två pålitliga anslutningstyper Det finns två olika sammanfogningstyper, beroende på tillämpning. Kromstålskopplingar med skruvförband kan lossas när som helst och medger därmed korrigeringar på anläggningen. Elsvetsmuff- eller spegelsvetsprocessen gör att du enkelt och säkert kan åstadkomma fullständig draghållfasthet, vilket ökar säkerheten när rören läggs i betong. Kapning och montering sker utan risk för böjbrott. De restbitar som blir över efter bearbetningen kan återanvändas som rördelar. 1 Optimerade rördelar med ljudisolerande rillor 2 Anslutning med hög draghållfasthet och elsvetsmuff 3 Stor materialtjocklek för minskat ljud: mineralförstärkt PE-S2-plast 3 Enastående ljudisolering Ett stort urval av dimensioner och rördelar Hydrauliskt optimerade rördelar Ren och säker bearbetning utan flygande gnistor Färre rester och miljövänligare avfallshantering 8 9

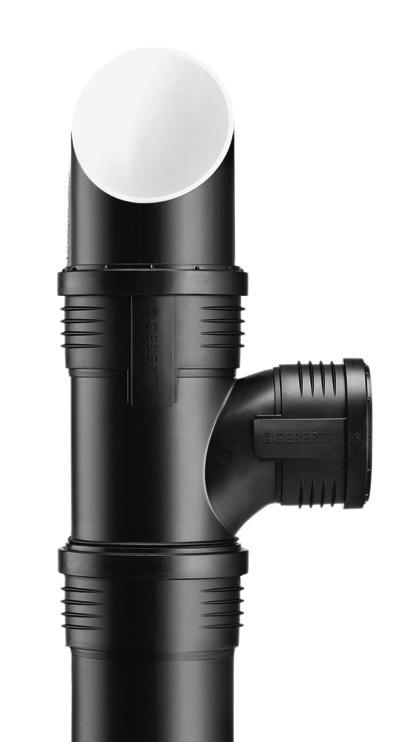

6 Geberit Silent-PP. Ljudoptimerat i smidigt muffat system. Hydrauliskt optimerade och ljudoptimerat muffat system för avlopp Robusta, lättbearbetade och hållbara material För förgreningsrör i flervåningsbostadshus eller som komplett avloppsinstallation i enfamiljs- eller tvåfamiljshus: Geberit Silent-PP muffade avloppssystem passar perfekt för en snabb, kostnadseffektiv och ljudoptimerad avloppsinstallation. Det kan utan problem kombineras med Geberit Silent-db20. 1 Snabb, enkel och säker installation på plats Låg längdutvidgning för installation utan expansionsmuff Kyltåliga material Pålitliga tack vare packningen av EPDM Kostnadseffektiv dimensionering tack vare hydrauliskt optimerade rördelar med hög utloppskapacitet. Enkel och säker bearbetning tack vare slittåliga material Geberit Silent-PP avloppssystem består av ett robust och mineralförstärkt treskiktsrör. Eftersom de material som används knappt genomgår någon utvidgning kan hela avloppssystemet monteras utan expansionsmuff. Systemrörens höga ringstyvhet och de beprövade EPDM-tätningsringarna i muffarna ger ett effektivt och permanent skydd mot läckage i avloppssystemet. De kyltåliga materialen möjliggör bearbetning av rör och rördelar även vid låga temperaturer. Systemets höga motståndskraft mot UV-strålning möjliggör lagring utomhus under kortare perioder medan arbete utförs. Alla rördelar har en lämplig märkning för att det dagliga arbetet med inpassningen av hela avloppssystemet ska gå snabbt och smidigt. En enkel stoppring visar det korrekta insticksdjupet. Kostnadseffektivt och hydrauliskt optimerat för en hög kapacitet Hydrauliskt optimerade rördelar minskar bullerutvecklingen i Geberit Silent-PP avloppssystem och möjliggör samtidigt mindre dimensioner. Detta gör installationen mer kostnadseffektiv och ger den en högre belastningsbarhet. Schaktets storlek kan minskas, vilket spar utrymme. Kompatibelt med Geberit Silent-db20 I flervåningsbostadshus har den säkra anslutningen till stammen med hjälp av Geberit Silent-PP visat sig mycket kostnadseffektiv. Större nytta för pengarna ger kombinationen med Geberit Silent-db20 i stammen. Övergångsmuffar med gripklor i rostfritt stål skapar täta, permanenta kopplingar mellan de båda systemen Mångsidigt avloppssystem för kostnadseffektiva installationer 2 Muff med gripklo i rostfritt stål för anslutning av Geberit Silent-PP till Geberit Silent-db20 3 Synliga markeringar för insticksdjup och positionering 4 Renslucka med flödesoptimerad tätning 10 11

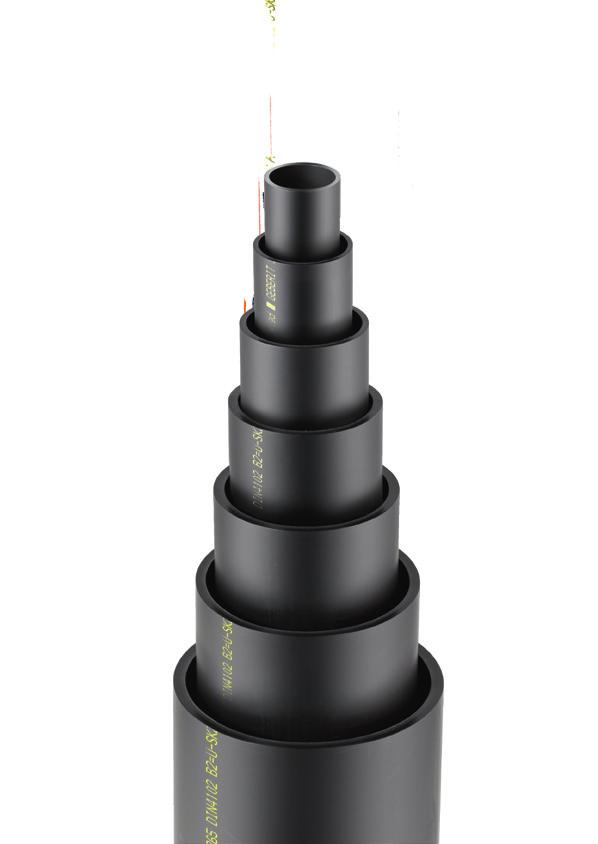

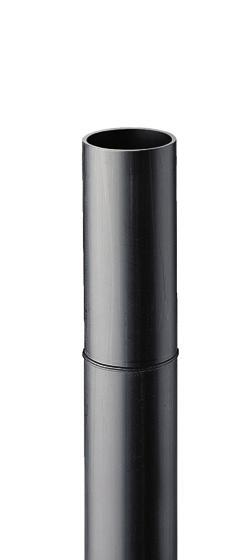

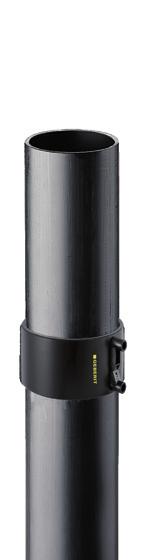

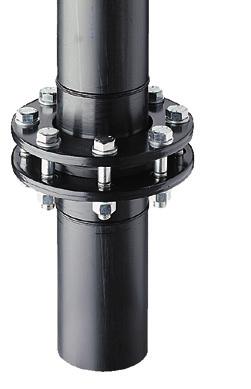

7 Geberit PEH avloppsrör. Experten på grovjobb. Rördelar och anslutningar för ett stort antal tillämpningar. Enorm temperaturförändring, aggressivt avloppsvatten, tryck, förändringar och kemisk påverkan: Oavsett var det behövs hög motståndskraft för avlopp är du alltid på den säkra sidan med Geberit PEH avloppsrör. Geberit PEH trotsar temperaturer, tryck och aggressiva media Geberit PEH avloppssystem tillverkas av högdensitetspolyeten (PE-HD), ett robust rörmaterial. Det passar för en mängd tillämpningsområden, t.ex. industri, anläggningar för handel och laboratorier, nedgrävning i marken, ingjutning i betong och i avloppssystem. Materialet påverkas inte av varmvatten med en temperatur på upp till 80 C eller till och med upp till 100 C under kortare perioder om ingen mekanisk belastning föreligger. Det är motståndskraftigt mot omkring 95 % av alla alkalier, syror och kemikalier som finns på marknaden. Rören och rördelarna klarar även av stötar, fall och andra påfrestningar och tryck på upp till 1,5 bar utan att gå sönder eller permanent deformeras. Plasten som används är miljövänlig och helt återvinningsbar. Inga giftiga utsläpp sker i samband bearbetning eller i händelse av brand. Geberit PEH långsiktigt stabila kopplingar Geberit PEH finns i rördimensioner från 32 till 315 mm och ett brett urval av rördelar. Rören och rördelarna kopplas ihop med hjälp spegelsvetsning, svetsning av elmuffar, kromstålskoppling eller flänsar, beroende på syftet. Passar Geberits systemteknik Geberit PEH-rör och rördelar är helt integrerade i Geberit systemet, och kan utan problem kombineras med till exempel olika system för brandskydd, takavvattning och industri. Brett urval av produkter och ett stort antal dimensioner Hög motståndskraft mot temperaturer och kemikalier Robust och stötsäker Olika anslutningsalternativ 6 Miljövänlig plast Reducering, excentrisk 2 Renslucka 3 Elsvetsmuff 4 Förgrening 5 Expansionsmuff 6 Spegelsvets 7 Flänskoppling 12 13

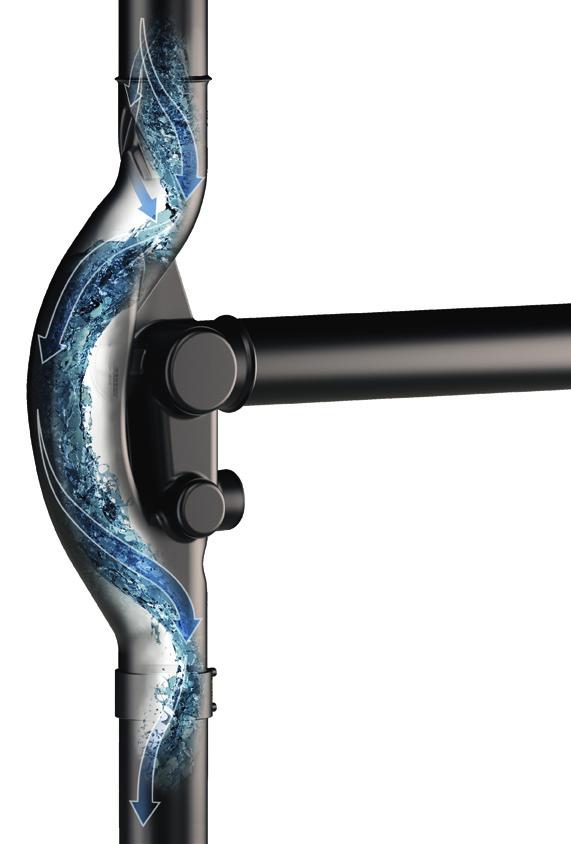

8 Geberit Sovent. Kostnadseffektivt och smart avloppssystem i höghus. Flödesoptimerad: den nya Geberit Soventrördelen får vattnet i avloppsstammen att rotera. Vattnets rotation framkallar en ständig luftpelare. Detta jämnar ut trycket och höjer utloppskapaciteten. Geberit Sovent rördelar med flödesoptimering är det prisvärda alternativet för avloppsstammar i höghus. Rörens kapacitet mångdubblas och du slipper installera en parallell ventilationsledning. 1 Svårknäckt nöt för hydraulikexperter I vanliga avloppsstammar uppstår mycket speciella flödesprinciper ovanför en viss längd. Snabba tryckförändringar kan leda till att anslutningsrör sugs tomma om det uppstår ett högt undertryck. Övertryck kan på motsvarande sätt leda till en urblåsning av rören. Båda situationerna är mycket oönskade. För att förhindra detta har höghus ofta mycket generöst dimensionerade stamledningar, med parallella ventilationsledningar som är kopplade till avloppsstammen i jämna intervaller. Geberits know-how när det är som bäst Med Sovent rördelar har Geberit utvecklat ett prisvärt och tekniskt smart alternativ till konventionella avloppssystem för höghus. Geberit Sovent förebygger hydrauliska blockeringar i avloppsstammen och höjer därmed avloppsstammens utloppskapacitet. Samtidigt säkerställer Sovent ett luftflöde mellan förgreningsröret och avloppsstammen. Därmed behövs ingen parallell ventilationsledning. En skiljevägg förhindrar dessutom skum och vattenstänk från att komma in i förgreningsröret. Robust och fullständigt kompatibelt Geberit Sovent finns i två storlekar för avloppsstammar med en diameter på 110 eller 160 mm. Rördelarna tillverkas av den motståndskraftiga plasten PE-HD och kan svetsas med Geberit PEH eller Geberit Silent-db20 avloppsrör för att skapa en helt läckagesäker och tryckbeständig fog. 2 3 Har en enastående utloppskapacitet på 12 l/s med dimension 110 mm tack vare patenterad flödesstyrning. Möjliggör användning av den relativt lilla rördimensionen 110 mm till och med i höga byggnader. Eliminerar behovet av att montera en ventilationsledning parallellt med avloppsvattenstammen. Sparar pengar och plats i avloppsvattenstammen tack vare färre rörledningar i mindre dimensioner. Passar Geberit PEH och Geberit Silent-db20 avloppssystem. 1 Konventionella avloppssystem för hus med sekundär ventilation 2 Avloppssystem med Geberit Sovent rördelar 3 Stort antal anslutningsmöjligheter 14 15

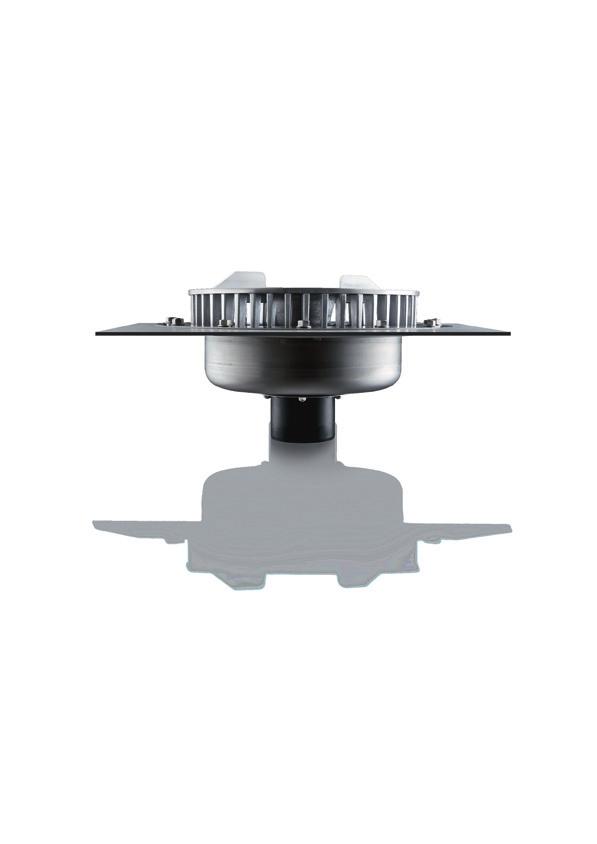

9 Geberit Pluvia. Suger bort regnet i stället för att låta det rinna av. Halva rördiametern klarar dubbla mängden regnvatten: I årtionden har Geberit satt standarden för takavvattning med Pluvia undertryckssystem, vilket ger arkitekter och VVS-konsulter större frihet vid konstruktion av hallar och tak. 1 Kostnadseffektiv takavvattning med hjälp av undertryck Geberit Pluvia takavlopp säkerställer att de relativt små anslutningsrören och avloppsstammarna fylls snabbt när det regnar. Därigenom bildas en stängd, snabbt flödande vattenpelare som skapar undertryck. Det är därför inte nödvändigt att beräkna ett fall för den horisontella samlingsledningen. Regnvattnet sugs bort genom undertryck. Dessutom förbättrar den ökade flödeshastigheten till och med rörledningarnas förmåga att rengöra sig själva och minskar därmed risken för blockering. Projektering med Geberit ProPlanner Programvaran Geberit ProPlanner hjälper dig att projektera för takavvattning med Geberit Pluvia. Med hänsyn till aktuella standarder utvärderar programvaran hela anläggningen. Programvaran sammanställer offert- och materiallistor samt en hydrauliklista. Den isometriska grafiken kan exporteras till ett CAD-program och redigeras vidare. Geberits tekniska konsulter erbjuder kostadsfria beräkningar och support av Pluvia-installationer. 2 Undertryckssystem för avsevärt högre utloppskapacitet Olika dimensioner för utloppskapaciteter från 1 till 100 liter/sekund Färre avloppsstammar och markavloppsledningar, färre takbrunnar Ökad designflexibilitet, mindre planeringsarbete Geberit Pluvia ger arkitekter en större designfrihet jämfört med konventionell takavvattning eftersom det krävs färre takbrunnar och avloppsstammar samt markavloppsledningar. Dessutom kan det sänka materialkostnaderna och mängden arbete som krävs. 3 Ökad designflexibilitet, mindre projekteringsarbete 4 Färre rörledningar, färre takbrunnar: Geberit Pluvia undertryckssystem. 1 Partiell fyllning 2 Komplett fyllning 3 Konventionellt avlopp 4 Undertrycksavlopp med Geberit Pluvia 16 17

10 Geberit Pluvia. Ett beprövat och mångsidigt system. Isolerade och oisolerade tak, inverterade tak, rännkanaler eller gröna takytor: Geberit Pluvia kan installeras i många typer av konstruktioner. De tre systemkomponenterna - Geberit Pluvia takavlopp, Geberit PEH rörsystem och Geberit Pluvia infästningssystem - medger klara installationsfördelar jämfört med konventionell takavvattning. Flexibel respons för alla konstruktioner: Geberit Pluvia takavlopp En bra anslutning, överallt och hela tiden Geberit Pluvia takavlopp lämpar sig för installation i ett stort antal takkonstruktioner. De kan svetsas tätt med takpapp eller takfolie. Anslutningen till Geberit PEH avloppsrör görs genom en fast svetspunkt eller Geberit Pluvia anslutningsrör som gör installationen ännu lättare och mer flexibel. Ekonomisk lättvikt Rörskarvarna för takavvattning är inbyggda i Geberit PEH avloppsrör. De enskilda rörsektionerna är sammansvetsade så att tätheten som krävs för undertryck säkerställs. Geberit PEH-rör är snabba och enkla att bearbeta och är enklare att montera på höga höjder i och med deras lätta vikt. Enskilda rörsektioner kan prefabriceras i verkstaden. Flexibel infästning Det flexibla Geberit-infästningssystemet gör installationen av horisontella rörsektioner mycket lätt och säker. En fyrkantsprofil av stål som löper parallellt med rörledningen gör det möjligt att täcka större avstånd med endast några få fästen i taket. Infästningssystemet absorberar termiskt orsakade tvärkrafter och dragpåkänningar via fixpunktsrörsvep. Säkerhet under alla omständigheter Det måste finnas breddavlopp för att förbereda takkonstruktionerna för täta och kraftiga skyfall och de konstanta påfrestningar som uppstår till följd av detta. Avloppet måste leda vattnet till ett område dit det kan strömma utan att orsaka skador. Isolerat tak med lättviktskonstruktion Oisolerat tak med lättviktskonstruktion Gröna tak Intensiva gröna tak Lämplig för praktiskt taget alla takkonstruktioner Låg systemvikt tack vare små rördiametrar Helsvetsad Massivt isolerat tak, grusat Massivt oisolerat tak Grusade inventerade tak Lödd eller flänsad rännkanal Flexibel infästning 18 19

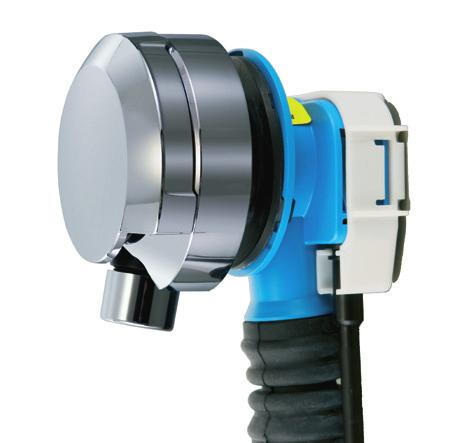

11 Geberit inloppsrör och breddavlopp för badkar. Fulländad funktion. Geberit inloppsrör, bottenventil och breddavlopp för badkar briljerar med sofistikerade detaljer som ger ökad säkerhet, komfort och funktion, och är ett vinnande val i och med den trendiga designen. Geberit breddavlopp Geberit badkarsavlopp - smarta detaljer Bälgtätningarna på breddavloppet ser till att installationen är säker, enkel och spänningsfri. Packningar på bägge sidor om bottenventilen och bräddavloppet skyddar badkar av olika material från korrosionsskador. Flexibla bälgtätningar för spänningsfri montering Geberit breddavlopp med inloppsfunktion Flödesteknik Vattenlås är utformade för ett optimalt flöde, vilket garanterar en hög utloppskapacitet och en optimal förmåga till självrengöring. Hela produktsortimentet Geberit badkarsavlopp finns i olika dimensioner och i de färger som oftast används i sanitetsrum blankförkromat, alpinvitt, mattförkromat och förgyllt vilket ger rätt lösning för alla typer av badkar och uppfyller alla kunders önskemål. Packningar på bägge sidor om breddavloppet... Smarta detaljer för enklare installation och säkerhet Utformad för optimalt flöde Geberit breddavlopp med PushControl låg konstruktionshöjd bekväm att luta sig mot... och bottenventilen Komplett produktutbud för alla tillämpningsområden Certifierad i enlighet med DIN EN

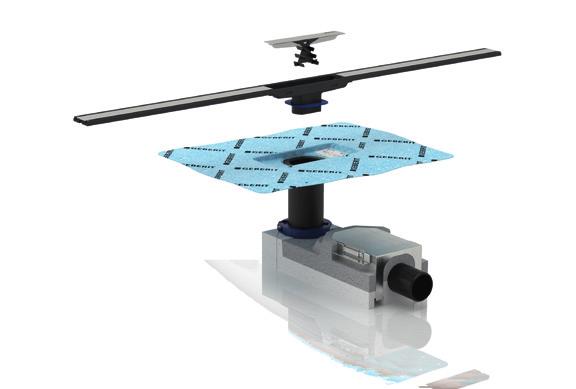

12 Geberit golvränna CleanLine. Vår designlösning för golv. Geberit golvränna CleanLine kombinerar elegant utseende och enkel montering. Dessutom löser det innovativa systemet hygienproblemet som ofta drabbar golvrännor. Enkel toppdesign Golvrännor är mycket populära tack vare de tidlösa designlinjerna. Geberit CleanLine har även en annan stor fördel: Tack vare den innovativa tekniken är de mycket lätta att montera och precis lika lätta att rengöra. Lätta att montera och rengöra 157 mm 43 mm 300 mm max 1300 mm Färg/material Borstat stål Unik design med uppsamlingsyta, hårsil och avlopp Okomplicerad och lika tillförlitlig som ett traditionellt golvavlopp Mycket hög kundnöjdhet tack vare enkel rengöring och modern, linjär utformning Mycket enkel montering Geberit CleanLine består av två delar: En uppsamlingsyta i rostfritt stål utgör den synliga delen. Under den befinner sig ett avlopp som är monterat precis som ett traditionellt golvavlopp. Tack vare den fabriksmonterade tätningsfolien sitter den fast ordentligt i avloppet och säkrar maximal täthet. Flexibel längd och placering Geberit CleanLine kan kortas av under själva monteringen beroende på hur duschområdet ser ut. Designen smälter in i alla golv och kan antingen placeras nära väggen eller i mitten av duschområdet. Utformad för enkelhet och renlighet Golvrännor är ofta svåra att rengöra. Med Geberit CleanLine är detta ett minne blott: Smutsen glider av från uppsamlingsytan utan problem. Hårsilen kan tas av och rengöras på nolltid

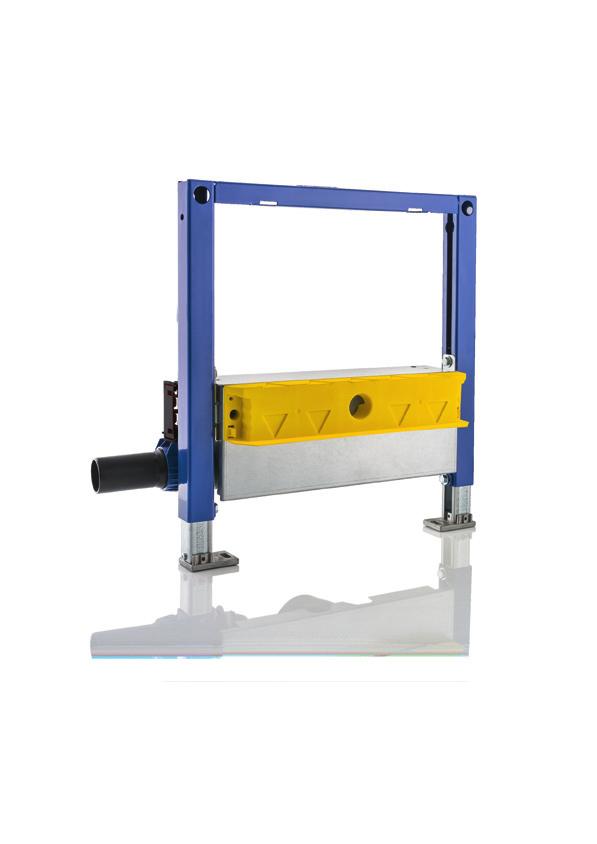

13 Geberit väggbrunn. Vår designlösning för väggen. Geberit väggbrunn möjliggör en helt ren design i duschen. Den är integrerad bakom väggen och utmärker sig inte bara genom sin elegans, utan även genom det mervärde det ger vid planering, montering och underhåll. 320 mm 50 mm Färger/material Blankförkromad En fröjd för ögat och för proffset Borstat stål Inte bara nya byggnader Det är framför allt de högkvalitativa egenskaperna som gör Geberit väggbrunn till det givna svaret på kundens designönskemål. Användningspotentialen är mer mångsidig än man kan tro: Systemtekniken gör det möjligt att implementera en väggbrunn till och med vid renoveringar och där utrymmet är begränsat. Alpinvit Kan kaklas efter egen smak Innovativ lösning för integrering i installationssystem Valfri uppsamlingsprofil för effektiv och precis utformning av fallet i golvet Flexibel montering Geberit väggbrunn är inte bara tillgänglig i utförande för Geberit GIS och Geberit Duofix, utan även för massiv vägg. Det gör det möjligt att placera alla rörledningar i väggen. Väl genomtänkt från början till slut Den valfria uppsamlingsprofilen precis framför väggen stödjer fallet och samlar upp smuts och avlagringar som sedan enkelt kan sköljas bort Framtaget för optimal hygien Geberit väggbrunn har en integrerad hårsil som kan tas bort och sköljas på nolltid. Rengöringen av duschgolvet är extra enkel med väggbrunn

14 Geberit golvbrunn. Vår enkla och kompakta lösning. Geberit golvbrunn är en universell lösning som erbjuder klara fördelar: enkel design, genial funktionalitet och lätt montering. 80 mm 80 mm Design/material Obehindrat avlopp som gör vad det ska Stor prestanda i liten förpackning När monteringen behöver vara så lätt som möjligt och kostnaderna hållas så låga som möjligt är Geberit golvbrunn den perfekta lösningen och den mest kompakta, med ett gallerområde på endast 80 x 80 mm. Under gallret döljer sig de fantastiska egenskaper som gör Geberit till en av världens ledande leverantörer av sanitetsteknik. Rostfritt stål, rund Rostfritt stål, kvadratiskt Smarta detaljer för en okomplicerad montering Designgaller i rostfritt stål Enkel rengöring tack vare den integrerade hårsilen Bekymmerfri montering Den beprövade byggsatsen för Geberit golvbrunn är mycket effektiv vid monteringen och ger ett tillförlitligt resultat, bland annat tack vare den fabriksmonterade tätningsfolien. Hög reduktion och precision Geberit golvbrunn övertygar med sin mycket kompakta konstruktion (gallerområdet är endast 80 x 80 mm) och med sin mycket höga funktionalitet. Gallrets höjd, lutning och förskjutning kan justeras så att det passar ihop med kaklet. Alltid ett rent avlopp Under gallret sitter en integrerad hårsil som lätt kan tas bort och rengöras. Detta förhindrar effektivt att det blir stopp i avloppet och i avloppsrören

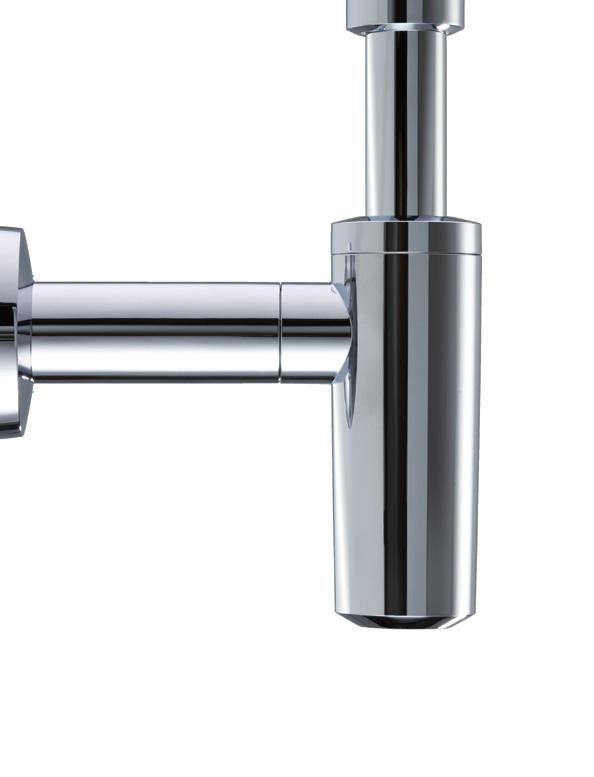

15 Geberit vattenlås för tvättställ. Snabb och pålitlig urtappning av vatten. Geberit erbjuder ett heltäckande sortiment av tilltalande vattenlås för tvättställ: optimerat flöde in i minsta detalj, mycket effektivt korrosionsskydd och beprövat miljontals gånger. Geberit designvattenlås: perfekt designlösning och enkel att montera tack vare högkvalitativa material. 1 2 Flödesteknik Tack vare datoranimerad simuleringsteknik är Geberit vattenlås för tvättställ utformade för optimalt flöde. Det säkerställer att avloppsvatten snabbt tappas ur och samtidigt att vattenlåset rengör sig självt. Plast hög kvalitet, hållbart och lättmonterat Geberit vattenlås är tillverkade av rostskyddsbehandlad plast. Detta ger en lång livstid och gör dem lättare att montera. Hela produktsortimentet Geberit dolda vattenlås för tvättställ en praktisk lösning utan hinder. Det flexibla justeringsintervallet underlättar monteringen, och designpanelen ger bekväm åtkomst. Geberit dolda vattenlås: flödesoptimerad för optimal självrengöring. Förbättrat flöde Hög korrosionsbeständighet 3 Geberit direktanslutna vattenlås universaldesignlösningen för varje tvättställ. Direktvattenlåsen finns i blankförkromat och alpinvitt. Geberit rörvattenlås för tvättställ klassikern, finns i blankförkromat och alpinvitt. Enkelt att installera Hela produktsortimentet Perfekt design för praktiskt taget alla tvättställ 1 Geberit dolda vattenlås 2 Geberit direktanslutna vattenlås 3 Geberit rörvattenlås 28 29

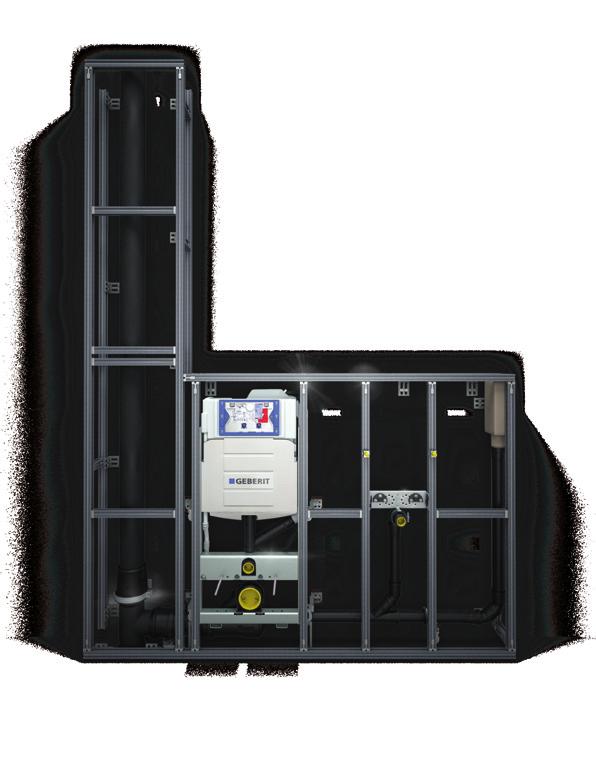

16 Know-How Installed. Innovativ systemteknik för fackmannamässiga sanitetsinstallationer. Geberit är har lång erfarenhet när det gäller utveckling av praktiska produkter. Det är ingen slump. För det första tillämpar vi all vår kunskap och erfarenhet i alla nya produkter liksom när vi vidareutvecklar befintliga. För det andra tillbringar våra ingenjörer och produktdesigners mycket av sin tid på byggplatser, tillsammans med installatörer och VVS-konsulter. På så vis kan vi avgöra huruvida en idé är hållbar. Det är så våra marknadspartners know-how integreras i alla våra produkter. Den som använder Geberits system kan känna sig helt trygg: Här finns inga av de oklarheter som kan uppstå när komponenter från olika tillverkare kombineras, inga onödiga materialkostnader eller extra monteringsarbeten. Geberits system ger även en hög nivå av säkerhet och effektivitet, och minimerar utsläppen. 1 Geberit cisterner Synliga cisterner och inbyggnadscisterner, smarta spollösningar för urinaler och vattensnåla ombyggnadssatser för äldre cisterner alla spoltekniker präglas av den perfektion som du förväntar dig av Geberit, ner till minsta detalj. I kombination med Geberit Monolith, de olika och tilltalande Geberit spolplattorna och Geberit urinalstyrningarna kan exceptionella spolsystem skapas som passar perfekt i det moderna badrummet. 2 Geberit installationssystem Med hjälp av rörsystemen, installationselementen och gipsbeklädnaden bygger du badrumsväggar som är redo för kakelbeklädnad. Det spelar ingen roll om det är en fast vägg eller gipsskiva, om montering ska ske framför eller i väggen: Med Geberit GIS, Geberit Duofix och Geberit Sanbloc hittar du rätt lösning för varje typ av badrum. Samtidigt kan du vara säker på att du använder högpresterande, kostnadseffektiv och hållbar systemteknik när du monterar och moderniserar i ditt badrum. 3 Geberit pressrörssystem Geberit Mapress och Geberit Mepla i kombination med det optimalt koordinerade sortimentet av olika produktmaterial, dimensioner och rördelar innebär att hushålls- och industrisystem kan monteras snabbt, enkelt, pålitligt och ekonomiskt. Nödvändiga pressverktyg ingår självklart i systemet. 4 Geberit avloppssystem Det ljuddämpande avloppssystemet Geberit Silent-db20, det ljudoptimerade muffade systemet Geberit Silent-PP, det oförstörbara systemet Geberit PEH för ingjutna avloppsrör och användning inom industrin och laboratorier, och takavvattningssystemet Geberit Pluvia som använder undertrycksprincipen samtliga kan kombineras till kompletta lösningar för avlopp. Geberit rördelar säkerställer en hydrauliskt optimerad och stilren anslutning till sanitetsgods. 5 Geberit vattenlås och spolsystem i offentliga miljöer Endast pålitliga sanitetsprodukter kan uppfylla de höga krav som ställs på offentliga och delvis offentliga sanitetsanläggningar. Elektroniska och mekaniska styrningar för urinaler och WC-spolning ger en hygienisk och kostnadseffektiv användning och skapar harmoniska helheter tillsammans med Geberits urinaler

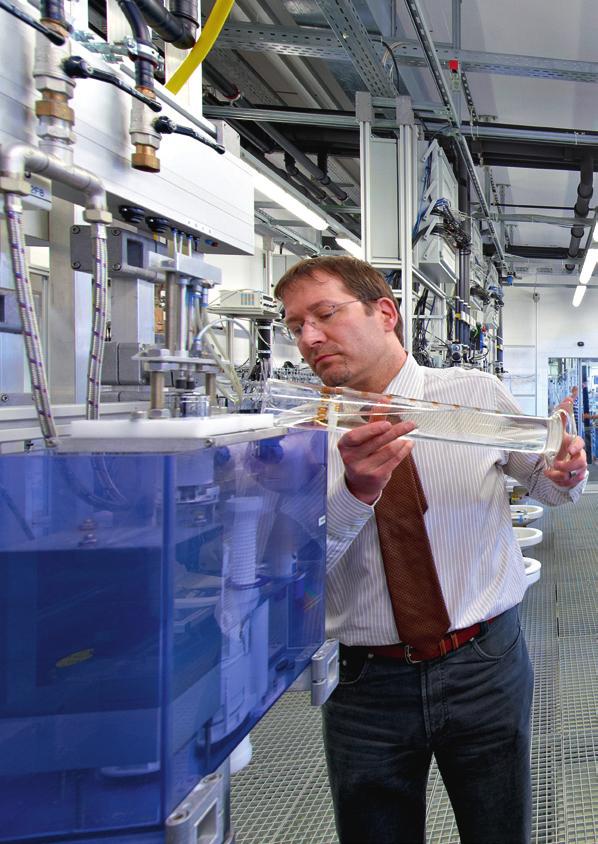

17 Framtiden behöver ett ursprung. För morgondagens sanitetsteknik. Geberit vill förbättra människors livskvalitet på ett hållbart sätt med innovativa, sanitetstekniska lösningar. För att lyckas med detta utvecklar företaget hela tiden sina produkter, system och lösningar och fortsätter sätta nya standarder som marknadsledande inom sanitetsteknik. Innovativ kapacitet över genomsnittet tack vare pågående investering i vår egen utveckling och i forskningsprojekt Hög expertis inom ett flertal områden Geberit investerar genomsnittligen två procent av försäljningen i sin egen forskning och utveckling och ansöker om ca 20 nya patent varje år. Geberits innovativa kapacitet baseras på befintlig know-how och de pågående forskningsaktiviteterna inom områden som hydraulik, statik, hygien, akustik, material och brandskydd. Systematisk närmande Ett krav från en kund eller en strålande idé utgör ofta startskottet för utvecklingen av en ny produkt. Därefter påbörjas ett minutiöst, systematiskt arbete, eftersom innovationsprocessen hos Geberit inte lämnar något åt slumpen. Detta är bland annat varför de nödvändiga egenskaperna hos produktmaterialet som en dag ska börja serietillverkas definieras i ett mycket tidigt skede. Om ett sådant produktmaterial ännu inte existerar börjar ingenjörerna arbetet med att själva utveckla ett nytt produktmaterial, tillsammans med plasttillverkare, universitet och testinstitut. Även om detta kräver mycket tid och ansträngning har processen visat sig vara värd mödan, t.ex. vid utvecklingen av det ljuddämpade avloppssystemet Geberit Silent-db20, kompositrören Geberit Mepla eller rörsystemet Geberit PushFit. 50 år på tre månader När de första prototyperna av en ny produkt är tillgängliga får de visa vad de går för. I sanitetslaboratoriet genomförs stenhårda tester för att simulera en produktlivslängd på 50 år inom tre månader. Endast de bästa produktlösningarna överlever detta test. I det världsunika laboratoriet för byggteknik och akustik kontrolleras de statiska och akustiska egenskaperna för enskilda produkter och även hela system. Här undersöker experter hur en särskild innovation eller förbättring beter sig i kombination med andra sanitetskomponenter. När forskarna och ingenjörerna har gett grönt ljus för innovationen genomförs testerna av applikationsingenjörerna. Serietillverkningen är endast aktuell om produkten har visat sig vara framgångsrik på marknaden inom ramen för flera olika testinstallationer. Nya produktmaterial kontrolleras ner i minsta detalj. Ljudkällorna kan fastställas exakt med en akustisk kamera. Kompromisslöst hög kvalitet och produktionsstandarder 32 33

18 Hållbar produktion Vi fokuserar på hållbarhet för miljöns bästa Fördelning av miljöpåverkan Utökad tillverkning, tillverkning av nya produkter, miljöeffektiv tillverkning varje steg i processen på våra produktionsanläggningar planeras med maximal energieffektivitet och miljövänlighet i åtanke, och processen optimeras ständigt. Hållbar produktion är en viktig del i vår företagsledning. Sedan 2006 har vi haft en omfattande och ambitiös koldioxidstrategi som delvis kunnat genomföras tack vare våra allt mer effektiva produktionsanläggningar. Vår miljöledningstaktik siktar till att minska miljöpåverkan och vattenförbrukningen ännu mer. Genom att följa denna policy sätter vi en standard som överträffar gällande lagstiftning och ser samtidigt till att vara väl utrustade för framtiden. Denna höga standard återfinns på alla våra produktionsanläggningar världen över och beror på en systematisk miljöstyrning som omfattar hela koncernen. Den nya, toppmoderna produktionsanläggningen i Ruše (Sl) är till exempel banbrytande när det kommer till infrastruktur. Tack vare användningen av överskottsvärme från produktionsprocesserna är fabriken helt oberoende av fossila drivmedel. 1 Elektricitet (76,1 %) 2 Drivmedel (9,0 %) 3 Brännbart material (8,0 %) 4 Avfallshantering (4,8 %) 5 Lösningsmedel (1,3 %) 6 Vatten (0,8 %) Miljöpåverkan sedan koldioxidstrategin lanserades ( Index: 2006 = 100 ) Mer information finns på: /Silent-db20 /Silent-PP /PEH /Sovent /Pluvia Till 2020 har vi som mål att reducera koldioxidutsläppen med 5 procent per år och öka andelen brännbart material från förnybara energikällor till 25 %. Tack vare den energieffektiva tillverkningsprocessen bakom våra produkter och våra miljövänliga produktionsanläggningar är vi på rätt väg för att uppnå våra mycket ambitiösa mål Total miljöpåverkan 2 Omsättning, valutajusterad 3 Miljöpåverkan i förhållande till omsättning 34

19 Geberit AB Folketshusgatan Bromölla T F order.se@geberit.com SE/01.16 by Geberit AB
