1 GEBERIT PLUVIA LET IT RAIN AVANCERAD TAKAVVATTNING

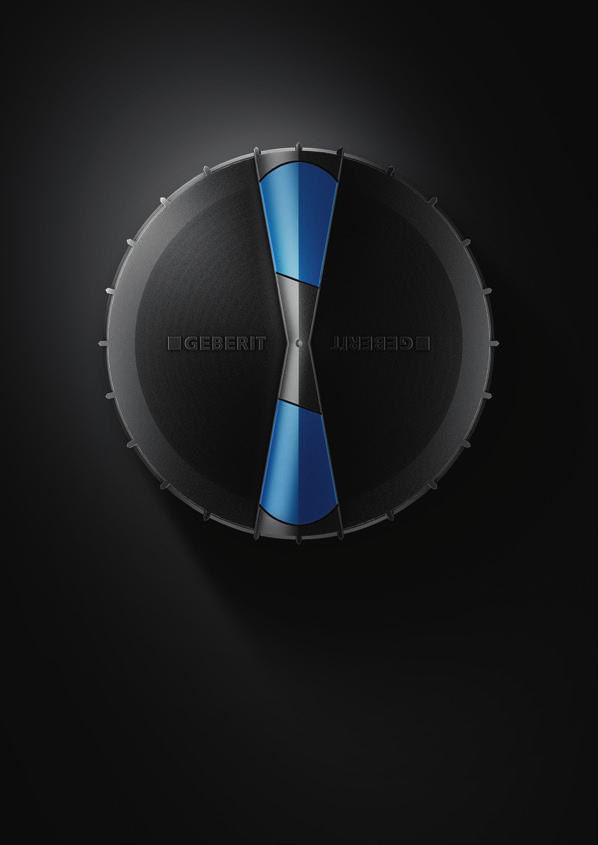

2 FÄRRE RÖRLEDNINGAR, MER PRESTANDA. Geberit Pluvia avvattnar tak effektivt och pålitligt även vid kraftigt regn. Eftersom avsevärt mindre material och utrymme används för takavvattning med undertryck jämfört med konventionella system frigörs mer utrymme. Större designfrihet under planering, högre kostnadseffektivitet under installation och drift goda skäl att välja Geberits expertis. Bekvämare och snabbare hantering Kompaktare konstruktion och ergonomisk design för alla Geberit takbrunnar upp till 12 l/s Ny roterande låsstång för enkel installation och service Extra långa, raka Geberit-anslutningar av PEH för en mer flexibel installation Enklare och pålitligare planering BIM-information för Autodesk Revit 2 3

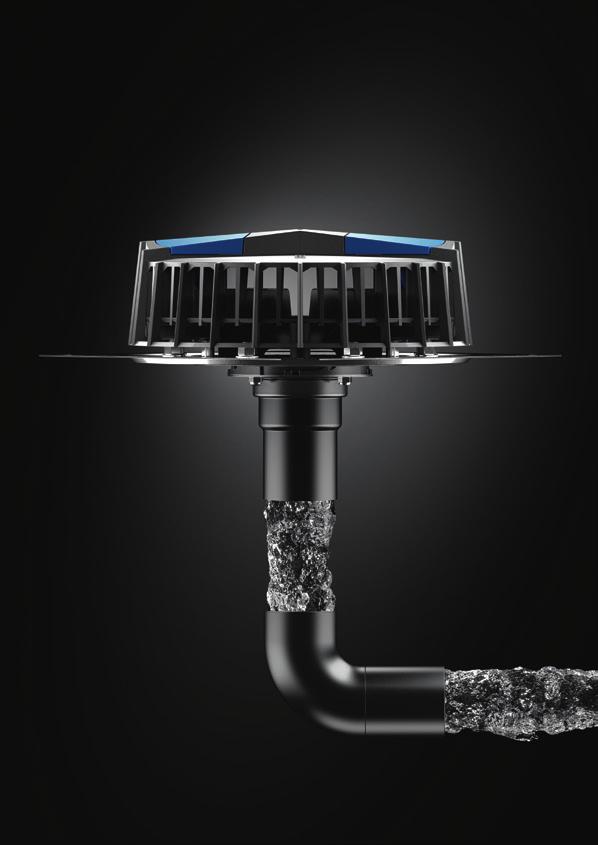

3 TAKAVVATTNING MED UNDERTRYCK. Rätt teknik ger ett bättre resultat. Konventionella system låter bara regnet rinna bort genom rörledningar med fall, medan det kompakta rörsystemet Geberit Pluvia snabbt fylls upp och suger bort regnvattnet från taket med det undertryck som byggs upp. Geberit Pluvia takavlopp förhindrar luftinsugning och garanterar en pålitlig kapacitet. Resultatet: halva rördiametern klarar dubbla mängden regnvatten. Det ger även en större designfrihet under planeringen, eftersom rörledningar med fall inte längre behövs. FÄRRE TAKBRUNNAR Tack vare den höga utloppskapaciteten hos undertryckssystemet behövs inte lika många takbrunnar. Detta innebär besparingar av material och arbete, samtidigt som taket bevaras bättre. FÄRRE AVLOPPSSTAMMAR Eftersom rörledningarna fylls helt och hållet behövs färre avlopp. Resultatet: större flexibilitet under planeringen. FÄRRE RÖRANSLUTNINGAR UNDER JORDEN Färre avloppsstammar och färre anslutningar innebär lägre installations- och materialkostnader. MINDRE RÖRDIAMETER Geberit Pluvia rörledningar är utformade för fullständig fyllning. Det minskar rördiametern till ett minimum. SJÄLVRENGÖRANDE SYSTEM Den höga hastigheten på mer än 0,5 m/s då rörledningen fylls upp skapar ett tryck som bidrar till självrengöringen av systemet. Detta kräver mindre underhåll jämfört med konventionella system. INGET FALL Eftersom Geberit Pluvia rörledningar läggs horisontellt innebär inte avloppssystemet några platsförluster. Stora materialbesparingar Snabb installation Optimal designfrihet och platsanvändning Minskat underhåll Hög prestanda och pålitlighet Konventionellt takavvattningssystem Geberit Pluvia takavvattning med undertryck 4 5

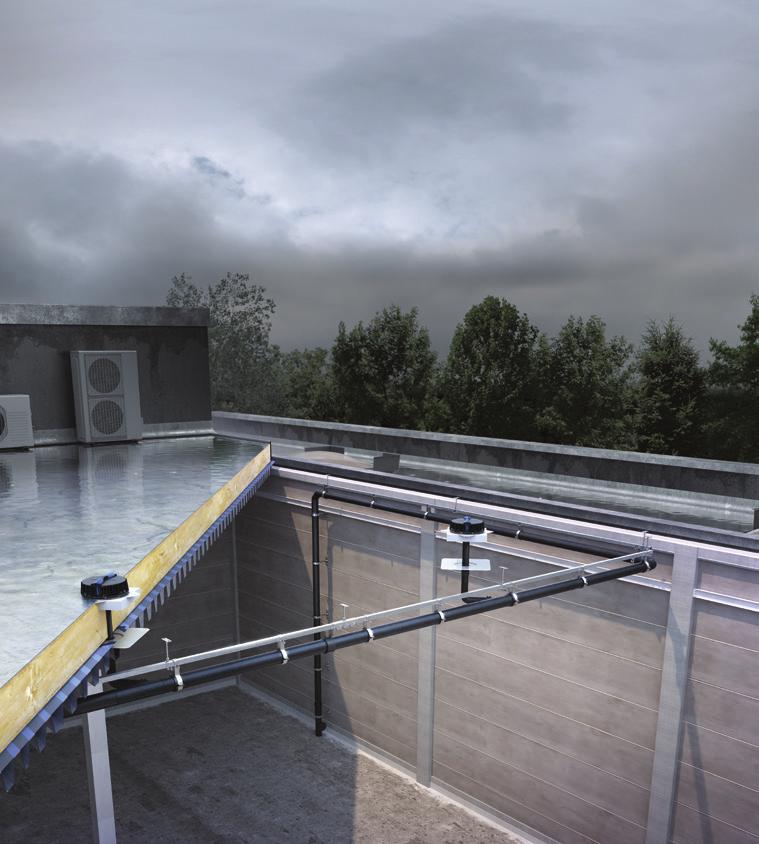

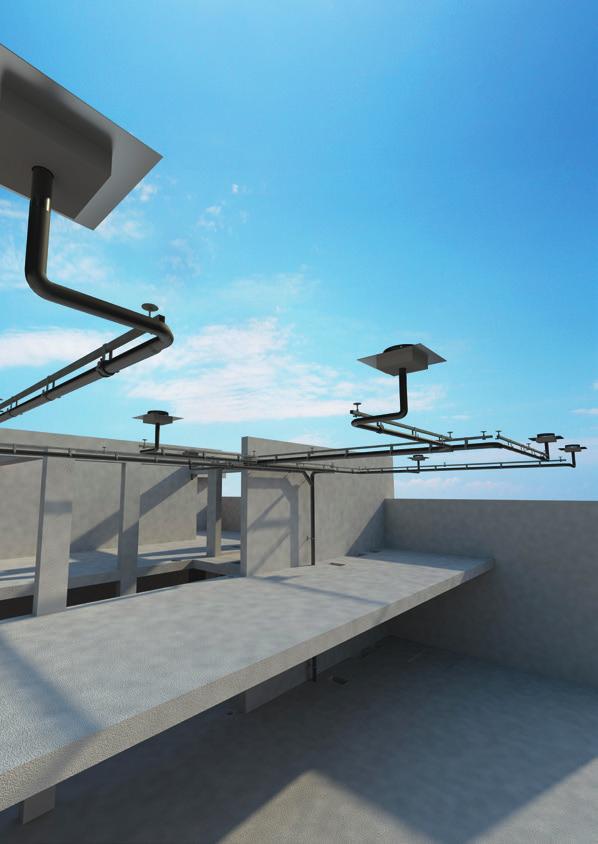

4 TILLFÖRLITLIG INSTALLATION. Ett system från taket till röranslutningarna under jorden. Perfekt anpassade komponenter säkerställer att hela systemet fungerar felfritt. Sofistikerade detaljer och en konstant hög materialkvalitet säkerställer hållbarhet, säkerhet och smidig drift. GEBERIT PLUVIA 1 TAKAVLOPP Pålitlig tätning med Geberit flänspackning av EPDM Varje takbrunns täthet fabrikstestas var för sig Roterande låsstång för enkel installation Kan användas som överfyllnadsskydd (med byggsats) GEBERIT RÖRLEDNINGAR 2 AV PEH Det beprövade Geberit rörledningssystemet för en hög motståndskraft Maximalt motstånd, noll korrosion Kan anslutas via spegelsvets eller med elsvetsmuffar GEBERIT PLUVIA 3 INSTALLATIONSSYSTEM Fästpunkter krävs endast för varje 2,5 m på byggnadselementet Kan enkelt installeras med en hammare tack vare universella kilar Fäste med elsvetsband ger fixpunkter som kan fastställas därefter Idealiskt för lättviktstak eftersom det endast förekommer svag belastning mot byggnadselementet 6 7

5 LÄMPLIGT FÖR MÅNGA TAK. Takavvattning med undertryck för alla situationer. Tack vare den modulära konstruktionen och de många utförandena av Geberit Pluvia takavlopp lämpar sig systemet för nästan alla installationslösningar på stora byggnader och tak. Nödvändiga tillbehör för nästan alla applikationer finns tillgängliga och kan göra systemet mycket flexibelt. I de fall då komplexa takstrukturer eller svåra geometrier utgör särskilt stora utmaningar hjälper Geberits team gärna till att hitta en lösning som passar dig. EXEMPEL 1: BETONGTAK MED TAKFOLIE AV BITUMEN Geberit Pluvia har en kromstålsplatta som överskrider standardstorlekar och därför ger en bättre anslutning. Både takbrunnen för folien och takbrunnen för bitumen fästs direkt på takstrukturen på plats. EXEMPEL 2: LÄTTVIKTSTAK, ISOLERAT MED TAKFOLIE OCH GEBERIT ÅNGSPÄRRSKOPPLING Lättviktstak har mindre statisk belastning tack vare Geberit Pluvia. Installationen utförs med en flänskoppling som låter det långa anslutningsröret komma förbi tjocka isoleringsskikt utan problem. Geberit ångspärrskoppling kan användas för både folie och bitumen. EXEMPEL 3: BELASTNINGSBART BETONGTAK MED TAKFOLIE AV BITUMEN Grästak, belastningsbara tak eller parkeringstak är estetiskt tilltalande och mycket användbara. Sådana tak kan implementeras med ett tilläggsset. Geberit Pluvia tilläggsset kan justeras på höjden allt efter skiktkonfigurationen. EXEMPEL 4: TAK MED STÖDRÄNNA AV STÅL Tack vare sin kompakta design lämpar sig Geberit Pluvia även för installation i stödrännor. Beroende på materialet kan systemet installeras med lödning eller med fläns. 8 9

6 Nöjda med placeringen av takbrunnarna och belåtna med kvaliteten på svetspunkterna: Fikret Gençgel (till vänster) på besök i Marmara i Turkiet tillsammans med installatören Önder Özdemir. ETT STARKT PARTNERSKAP. Teknisk support med erfarenhet av fler än projekt. I över 40 år har Geberit hjälpt konsulter, installatörer och fastighetsägare i hela världen med Geberit Pluvia. Tack vare den interna produktutvecklingen och forskningen inom hydraulik har kunderna tillgång till Geberits omfattande expertis inom marknaden och tekniken. Tillförlitlighet och pålitlighet är det allra viktigaste när komplexa projekt ska förses med optimala stödtjänster. Geberits team finns på plats för att bistå med hjälp när helst det behövs. PLANERINGSFAS ANBUD OCH OFFERTFAS GENOMFÖRANDE 1 UNDER PLANERINGSFASEN Stöd vid kundplanering Programvaran Geberit ProPlanner för planering av Geberit Pluvia Tillhandahåller BIM-information för Autodesk Revit 2 UNDER OFFERTFASEN Tillhandahåller anbud Hjälper till att förbereda offert Skapar materiallista med Geberit ProPlanner Geberit planeringstjänst Skapar isometri med Geberit ProPlanner Fullständig planering utifrån byggnadsritningar Materialplanering Hydrauliska certifikat för korrekt planering 3 UNDER GENOMFÖRANDET Utbildning på byggarbetsplatsen för installatörer och takläggare Vanlig byggassistans vid behov Stöd för ändringar i planeringen 10 Foto: Gürum Imrat 11

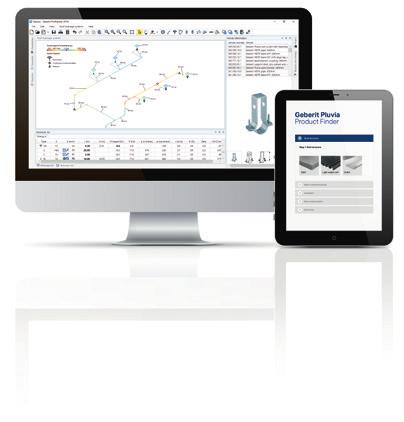

7 TA KONTROLL ÖVER DIN INFORMATION. Ett program för framgång. Allt börjar med en bra plan. Därför stödjer Geberit fastighetsägare, arkitekter, ingenjörer och konsulter med sin skräddarsydda programvara Geberit ProPlanner för planering och beräkning av medelstora till större projekt. För Geberit Pluvia erbjuder Geberit även parametrisk BIM information (byggnadsinformationsmodellering) för Autodesk Revit. GEBERIT PLUVIA PRODUKTVÄLJARE Verktyget för alla installatörer och konsulter: Geberit Pluvia produktväljare tar fram ett lämpligt Geberit Pluvia takavlopp tillsammans med tillbehör och monteringsanvisningar för respektive takstruktur. På bara ett fåtal klick kan du hitta rätt lösning för din byggnadssituation. GEBERIT PROPLANNER Systemet som beräknar din takavvattning kan användas för att skapa den optimala konfigurationen för ditt kompletta system. Det kan till exempel fastställa det nödvändiga antalet takbrunnar och vilka rördiametrar som behövs. Isometrisk visualisering, hydrauliska certifikat och materiallistor visas direkt. Geberit ProPlanner åskådliggör varje detalj optimalt och logiskt. BIM (BYGGNADSINFORMATIONS MODELLERING) Geberit tillhandahåller landsspecifik BIM-information för den populära programvaran Autodesk Revit. Regelbundna uppdateringar ser till att informationen hålls aktuell, så att du kan dra fördel av helhetsplanering med BIM för Geberit Pluvia. På så sätt kan du på ett tillförlitligt sätt undvika kollisioner med andra tekniska byggnadssystem. Geberit Pluvia Produktväljare BIM-information för Autodesk Revit 12 13

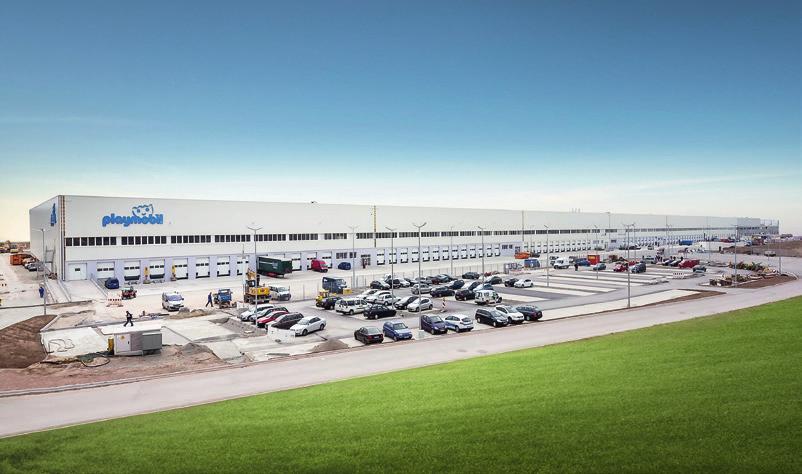

8 PLAYMOBIL LOGISTIKCENTRUM FÖR ÖKAD KOSTNADSEFFEKTIVITET. Tysklands största leksakstillverkare skapar mer utrymme för barndomsdrömmar. Varje år exporteras miljoner leksakskartonger till hela världen, och eftersom företaget fortsätter att tillverka rekordmängder behövs ett större logistikcentrum. Det har byggts åtta nya lagerhallar med en total yta på m² och med trapetsformade tak motsvarande 12 fotbollsplaner helt klart ett jobb för Geberit Pluvia takavvattning. Eftersom rörledningarna huvudsakligen är dragna horisontellt nära taket kan nästan hela utrymmet användas till förvaring. Under installationen krävdes teamwork på 15 meters höjd. Geberit rörledningar och rördelar av PEH sattes ihop med en mobil elsvetsmaskin för att skapa ett vattentätt helhetssystem. Detta snabbade upp installationen av de horisontella takavvattningsrören. Playmobil logistikcentrum Herrieden, Germany Framför allt för denna typ av mastodontprojekt som innefattar enorma mängder material och planering är det viktigt att Geberit är en pålitlig partner och att vi har ett kostnadseffektivt system. Wolfgang Schirmer Schirmer planeringskontor, Sugenheim, Tyskland Geberits teknik täcker väldigt mycket med ett bra förhållande mellan pris och prestanda. Eftersom de enskilda komponenterna är perfekt anpassade till varandra kan installationen utföras både snabbt och kostnadseffektivt. Benjamin Heuchel, projektledare Güther Sanitär GmbH, Feuchtwangen, Tyskland 14 15

9 Titanic Belfast, Nordirland TITANIC FÖR MER DESIGNFRIHET. Med sina sex våningar och sin totala yta på m² påminner besökscentret med sin glimrande fasad om både framsidan av ett fartyg och om ett isberg. Det berättar inte bara historien om det legendariska ångdrivna kryssningsfartyget, utan förflyttar även besökarna till Belfasts industriella glansdagar. Med fler än besökare under det första året överträffades förväntningarna på museet rejält. En spektakulär byggnad, en utmanande takdesign och det ökänt regniga klimatet på Nordirland innebar stora utmaningar för Titanic-besökscentrets takavvattning. Byggnadens ovanliga design krävde att takavvattningen anpassades minutiöst till platsens rådande förhållanden. Dessutom närmade sig det ovillkorliga slutdatumet inför vårsäsongen 2012 exakt 100 år sedan den legendariska Titanic sjönk. Geberits experter ställde sig till förfogande med sin erfarenhet och sitt stöd, trots de svårigheter som rådde under planeringsfasen. Efter att ha räknat på den nederbörd som fanns i området beslutade vi att implementera en undertryckslösning. Det var väldigt viktigt för oss att inkludera någon form av överfyllnadsskydd. Geberit och konsulterna föreslog att vi skulle installera graderade trösklar för att kunna jämna ut vattenmängden per takbrunn. Det var just den sortens vattentäta lösning vi var ute efter. Så här i efterhand kan vi konstatera att det hade varit en dålig idé att använda något annat än Geberit Pluvia. Paul Crowe Todd Architects 16 Foto: Chris Heaney/Titanic Belfast 17

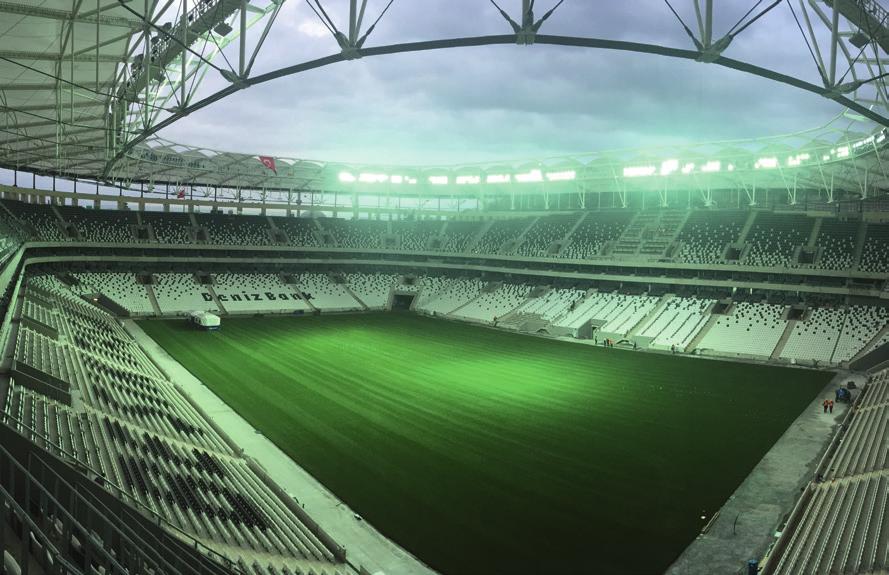

10 VODAFONE ARENA FÖR ÖKAD TILLFÖRLITLIGHET. För att uppfylla de nödvändiga UEFA-standarderna och öka kapaciteten till platser beslutade Istanbuls anrika fotbollsklubb Beşiktaş att riva stadion İnönü, som hade använts sedan 1947, för att bygga en ny imponerande stadion vid sundet Bosporen. Vi spelade en aktiv roll i projektet och kunde hela tiden tillhandahålla tekniskt stöd tack vare vår expertis. Det smidiga samarbetet mellan vårt team på plats och de erfarna installatörerna från företaget som utförde arbetet gjorde att projektet kunde genomföras både säkert och framgångsrikt. Vi är mycket nöjda med den nivå av förtroende som kunden gav Geberit. Fikret Gencgel Produktchef Geberit Tesisat Sistemleri Ticaret Ltd. En del av byggnadskonceptet var den imponerande takdesignen, som utgjorde en stor utmaning vad gäller avlopp. Bland annat krävdes undertrycksteknik på grund av den enorma storleken och takets speciella lutning. Det behövdes en lösning som kunde fungera med så få avloppsstammar som möjligt, med ett avstånd på ca m till var och en av takbrunnarna. Geberit Pluvia var därmed det självklara valet. Under den intensiva planeringsfasen använde sig arkitekten och byggföretaget av ProPlannerprogramvaran och tog hjälp av Geberits projektledningsteam på plats för att finna den ekonomiska lösning som de sökte. De 125 takbrunnarna kunde avvattnas på ett tillförlitligt sätt med endast 19 avloppsstammar. Installationen fick utföras med lyftkranar eftersom taket inte var lämpligt för byggnadsställningar. Vodafone Arena Istanbul, Turkiet 18 19

11 Geberit AB Folketshusgatan Bromölla T F order.se@geberit.com SE/01.18 by Geberit AB
