1 Geberit TEKNISK GUIDE FÖR BÄSTA LÖSNINGEN

2

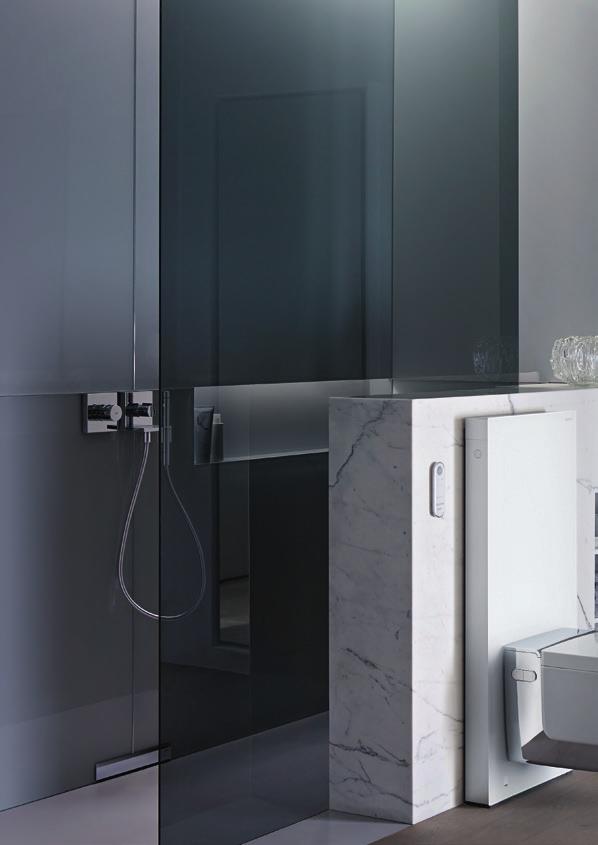

3 MER FLEXIBILITET I BADRUMMET GEBERIT MONOLITH SANITETSMODULER Vill du fräscha upp badrummet utan att förstöra det vackra i en befintlig vägg? Med Geberit behöver du inte kompromissa. Imponerande design är inte enbart estetisk, utan innefattar också funktion, produktmaterial och den innovativa tekniken bakom den. Geberit öppnar oanade möjligheter när det gäller badrumsdesign. WC-moduler kan kombineras med de flesta standardtoaletter. Denna guide hjälper dig att välja rätt produktkombination för ditt nästa badrumsprojekt. 3

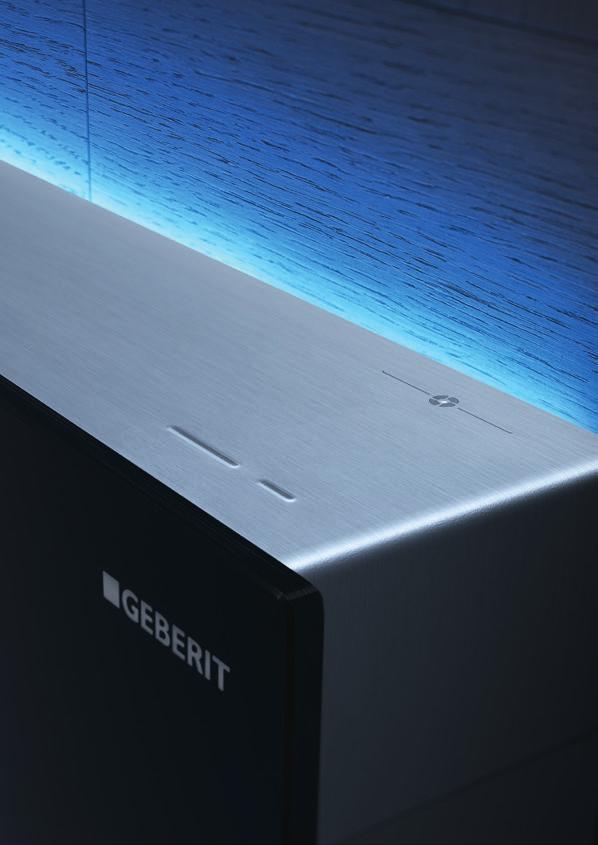

4 GEBERIT MONOLITH PRODUKTEGENSKAPER Geberit sanitetsmoduler passar med de flesta standardtoaletter liksom med Geberit AquaClean duschtoaletter. Våra sanitetsmoduler passar perfekt till både nybyggnation och renoveringsobjekt. Geberit -moduler tillverkas av material av högsta klass. Fronten består av Säkerhetsglas (ESG) och sidorna av aluminium. Det gör det möjligt att tillverka kompletta element som endast är 10,5 cm djupa. Vårt flaggskepp - Plus sanitetsmodul för WC erbjuder ett antal användbara funktioner. Den integrerade luktutsugningsenheten med keramiskt bikakefilter Intelligent sensorteknik ComfortLight med 7 olika färger att välja mellan En särskilt komfortabel spolningsaktivering Geberit är en multitalang och en prisad produkt: Frontglaset finns i 5 olika färger: Svart glas (SJ) Sandfärgat glas (TG) Umbrafärgat glas (SQ) Vitt glas (SI) Mint (SL) 4

5 GEBERIT MONOLITH INSTALLATION -moduler byggs på ett sätt som liknar våra beprövade Geberit Duofix installationsfixturer. Sanitetsmoduler kan installeras på olika sätt, vilket är särskilt viktigt vid badrumsrenoveringar. Inte ens en vattenanslutning på ett otillgängligt ställe utgör något hinder för Geberit -installationen. Installationshöjden kan justeras upp till 7 cm och inga extra verktyg eller utrustning behövs. Två justeringsskruvar gör det möjligt att installera -modulen mot en ojämn väggyta. Noggrant testade och beprövade installationskonsoler underlättar monteringen av ramen mot väggen. Förstärkt vattenanslutningsrör kan installeras utan att vattencisternen tas bort - detta gör installationen ännu snabbare. 5

6 GUIDE FÖR ATT VÄLJA RÄTT PRODUKT FÖR DITT AVLOPP X X Y X <15cm X = 15-25* * Beroende på WC-skål Y = 18 ±1 101 cm Standard SI SJ SQ TG.5 Beställ separat Beställ separat SL.5 All inkluderat SQ cm Plus SI TG SJ cm Standard SQ SI TG.5 Beställ separat SJ SI.5 Allt inkluderat 114 cm Plus SJ TG SQ.5 sanitetsmodul för Back to Wall WC, H 114 cm. sanitetsmodul för Back to Wall WC, H 101 cm. 6

7 WC BACK TO WALL FÖR MONOLITH sanitetsmodul för Back to wall WC passar de flesta WC av denna typ på marknaden. Vi rekommenderar dock att ni använder Geberits Back to Wall WC som är testad och kompatibel med -modulerna. Pozzi Ginori GOLVSTÅENDE WC-SKÅL Vit

8 GUIDE FÖR ATT VÄLJA RÄTT PRODUKT FÖR DITT AVLOPP Y Y X Y = 25±1cm Y = variabel X = 6-34cm 101 cm 101 cm Standard Plus SL SJ SI TG SQ SI SJ TG SQ.5 Allt inkluderat Beställ separat Y Y 2 H ± cm ± ± ± ± ± cm ±1 43 ±1 44 ± ± ± ± ± ±1 Beställ separat cm 114 cm Standard Plus SI TG SJ SQ SI TG SJ cm ±1 43 ±1 44 ±1 45 ±1 46 ±1 47 ±1 48 ±1 49 ±1 50 ±1 51 ± X X SQ.5 Y 2 sanitetsmodul för vägghängd WC, H 114 cm. sanitetsmodul för vägghängd WC, H 101 cm. 8

9 VÄGGHÄNGDA WC-SKÅLAR FÖR sanitetsmodul för vägghängda WC passar de flesta WC av denna typ på marknaden. Vi rekommenderar dock att ni använder Geberits vägghängda WC som är testade och kompatibla med -modulerna. Vägghängda WC som passar 101 och 114 cm IFÖ ICON IDO/PB SEVEN D IFÖ SPIRA ART IDO Glow Geberit AquaClean Tuma Classic/Comfort Geberit AquaClean Mera Classic/Comfort Geberit AquaClean Sela Vägghängda WC-skålar som enbart passar 101 cm IFÖ CERA IFÖ SIGN IFÖ SIGN ART IDO SEVEN D Image 9

10 BRA ATT VETA NÄR DU PLANERAR EN MONOLITH-LÖSNING Vissa Back to Wall WC passar inte så bra med sanitetsmodul. För att vara säker när du väljer en WC från en annan tillverkare, följ dessa mått: Våra Plus-moduler är utrustade med en luktutsugningsenhet. Förorenad luft sugs ut genom röret för vattentillförsel. Vissa WC-skålar går inte att kombinera med luktutsugningsfunktionen. Vi rekommenderar att ni rådfrågar Geberit vid val av vägghängd skål. Vattenanslutning med sanitetsmoduler - alltid enkel och synlig. Allt nödvändigt anslutningsmaterial ingår i leveransen av sanitetsmodulen. Om du behöver ha en synlig vattenanslutning från sidan, använd dessutom art nr Om du har en Plus sanitetsmodul så behöver det keramiska bikakefiltret bytas efter en tid. Din sanitetsmodul kommer automatiskt att indikera när. Beställ då art nr Keramiskt filter typ 3. Bra att veta 10
