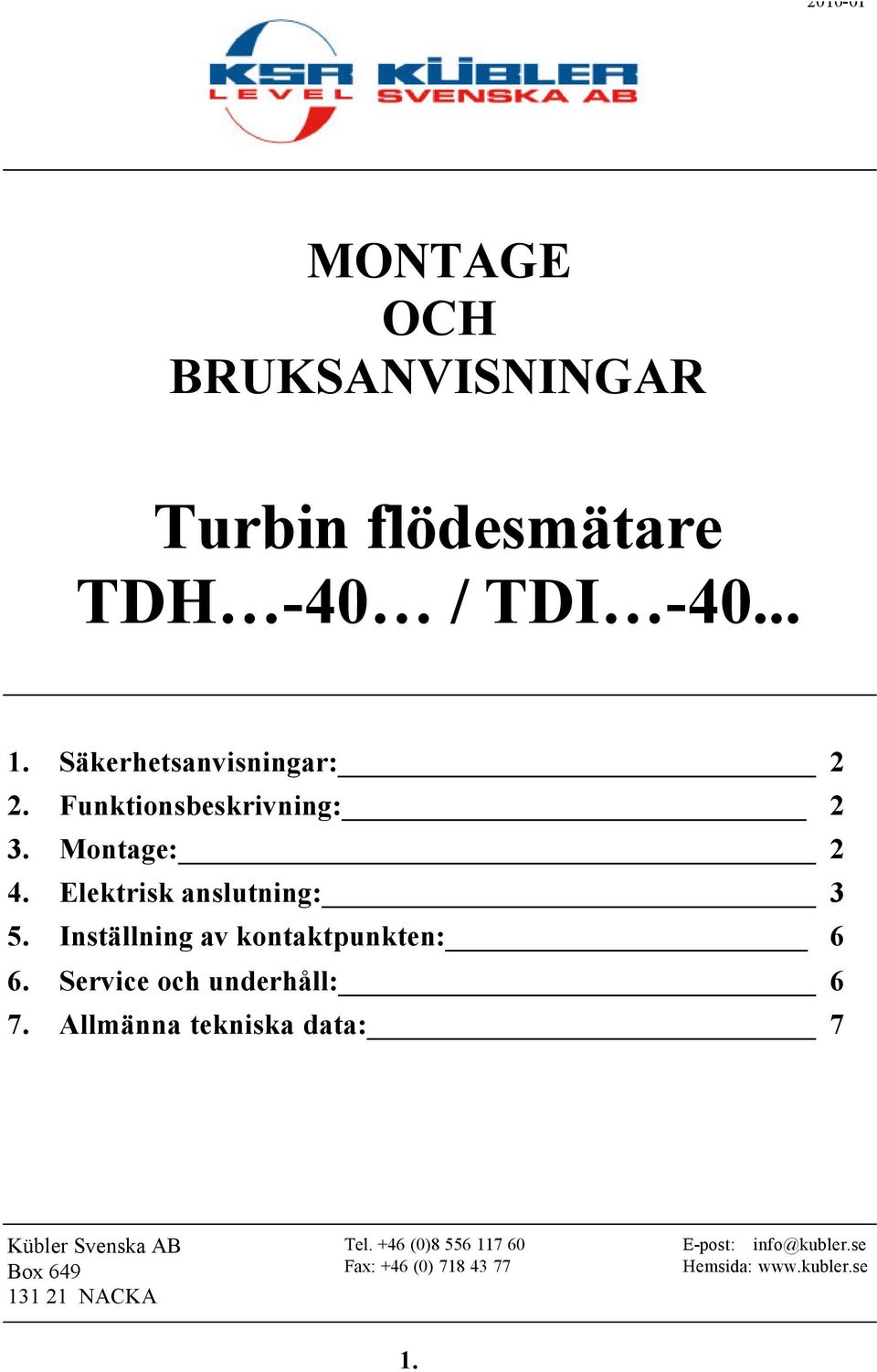

1 MONTAGE OCH BRUKSANVISNINGAR Turbin flödesmätare TDH -40 / TDI Säkerhetsanvisningar: 2 2. Funktionsbeskrivning: 2 3. Montage: 2 4. Elektrisk anslutning: 3 5. Inställning av kontaktpunkten: 6 6. Service och underhåll: 6 7. Allmänna tekniska data: 7 Kübler Svenska AB Box NACKA Tel. +46 (0) Fax: +46 (0) E-post: info@kubler.se Hemsida: 1.

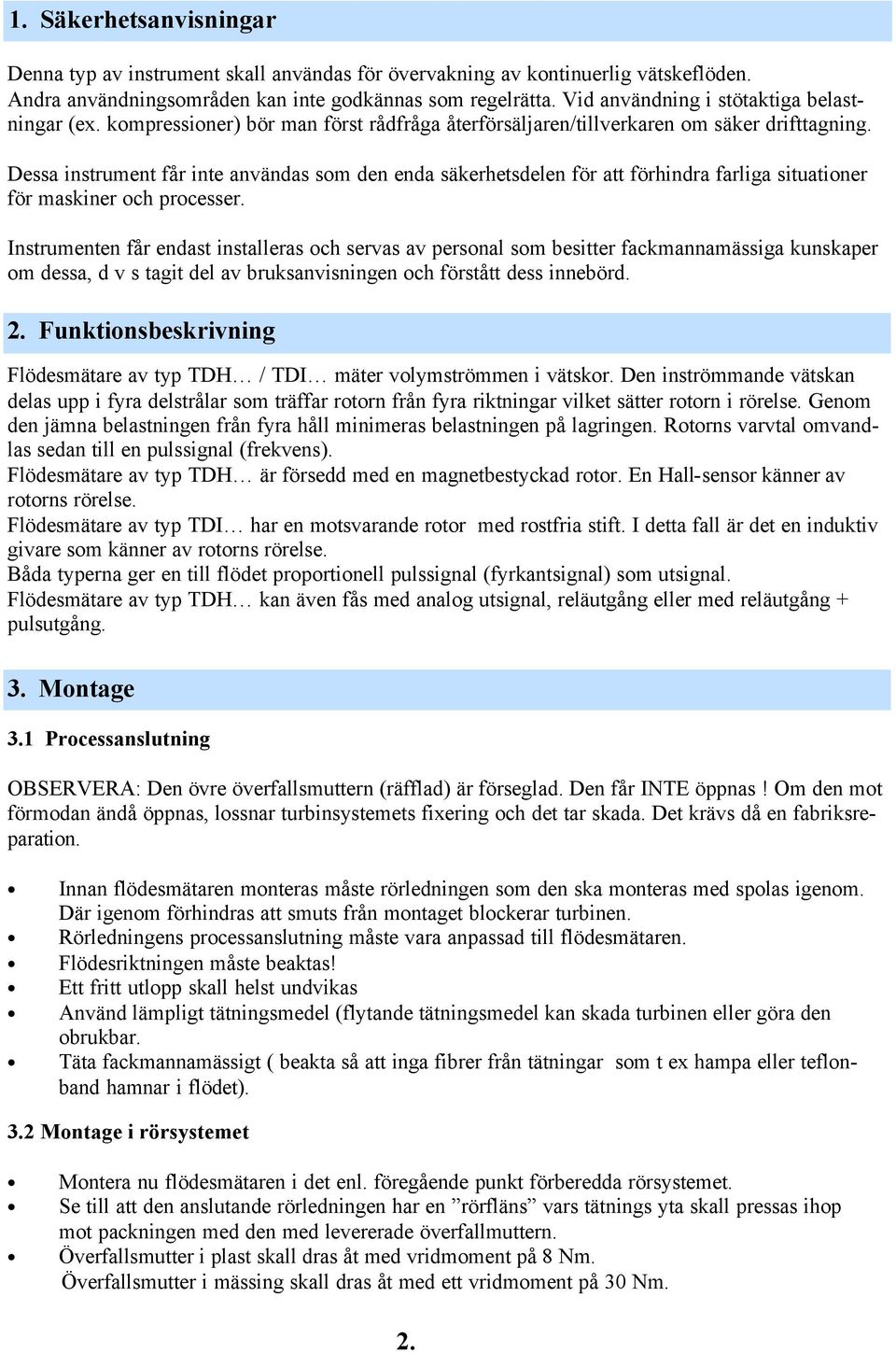

2 1. Säkerhetsanvisningar Denna typ av instrument skall användas för övervakning av kontinuerlig vätskeflöden. Andra användningsområden kan inte godkännas som regelrätta. Vid användning i stötaktiga belastningar (ex. kompressioner) bör man först rådfråga återförsäljaren/tillverkaren om säker drifttagning. Dessa instrument får inte användas som den enda säkerhetsdelen för att förhindra farliga situationer för maskiner och processer. Instrumenten får endast installeras och servas av personal som besitter fackmannamässiga kunskaper om dessa, d v s tagit del av bruksanvisningen och förstått dess innebörd. 2. Funktionsbeskrivning Flödesmätare av typ TDH / TDI mäter volymströmmen i vätskor. Den inströmmande vätskan delas upp i fyra delstrålar som träffar rotorn från fyra riktningar vilket sätter rotorn i rörelse. Genom den jämna belastningen från fyra håll minimeras belastningen på lagringen. Rotorns varvtal omvandlas sedan till en pulssignal (frekvens). Flödesmätare av typ TDH är försedd med en magnetbestyckad rotor. En Hall-sensor känner av rotorns rörelse. Flödesmätare av typ TDI har en motsvarande rotor med rostfria stift. I detta fall är det en induktiv givare som känner av rotorns rörelse. Båda typerna ger en till flödet proportionell pulssignal (fyrkantsignal) som utsignal. Flödesmätare av typ TDH kan även fås med analog utsignal, reläutgång eller med reläutgång + pulsutgång. 3. Montage 3.1 Processanslutning OBSERVERA: Den övre överfallsmuttern (räfflad) är förseglad. Den får INTE öppnas! Om den mot förmodan ändå öppnas, lossnar turbinsystemets fixering och det tar skada. Det krävs då en fabriksreparation. Innan flödesmätaren monteras måste rörledningen som den ska monteras med spolas igenom. Där igenom förhindras att smuts från montaget blockerar turbinen. Rörledningens processanslutning måste vara anpassad till flödesmätaren. Flödesriktningen måste beaktas! Ett fritt utlopp skall helst undvikas Använd lämpligt tätningsmedel (flytande tätningsmedel kan skada turbinen eller göra den obrukbar. Täta fackmannamässigt ( beakta så att inga fibrer från tätningar som t ex hampa eller teflonband hamnar i flödet). 3.2 Montage i rörsystemet Montera nu flödesmätaren i det enl. föregående punkt förberedda rörsystemet. Se till att den anslutande rörledningen har en rörfläns vars tätnings yta skall pressas ihop mot packningen med den med levererade överfallmuttern. Överfallsmutter i plast skall dras åt med vridmoment på 8 Nm. Överfallsmutter i mässing skall dras åt med ett vridmoment på 30 Nm. 2.

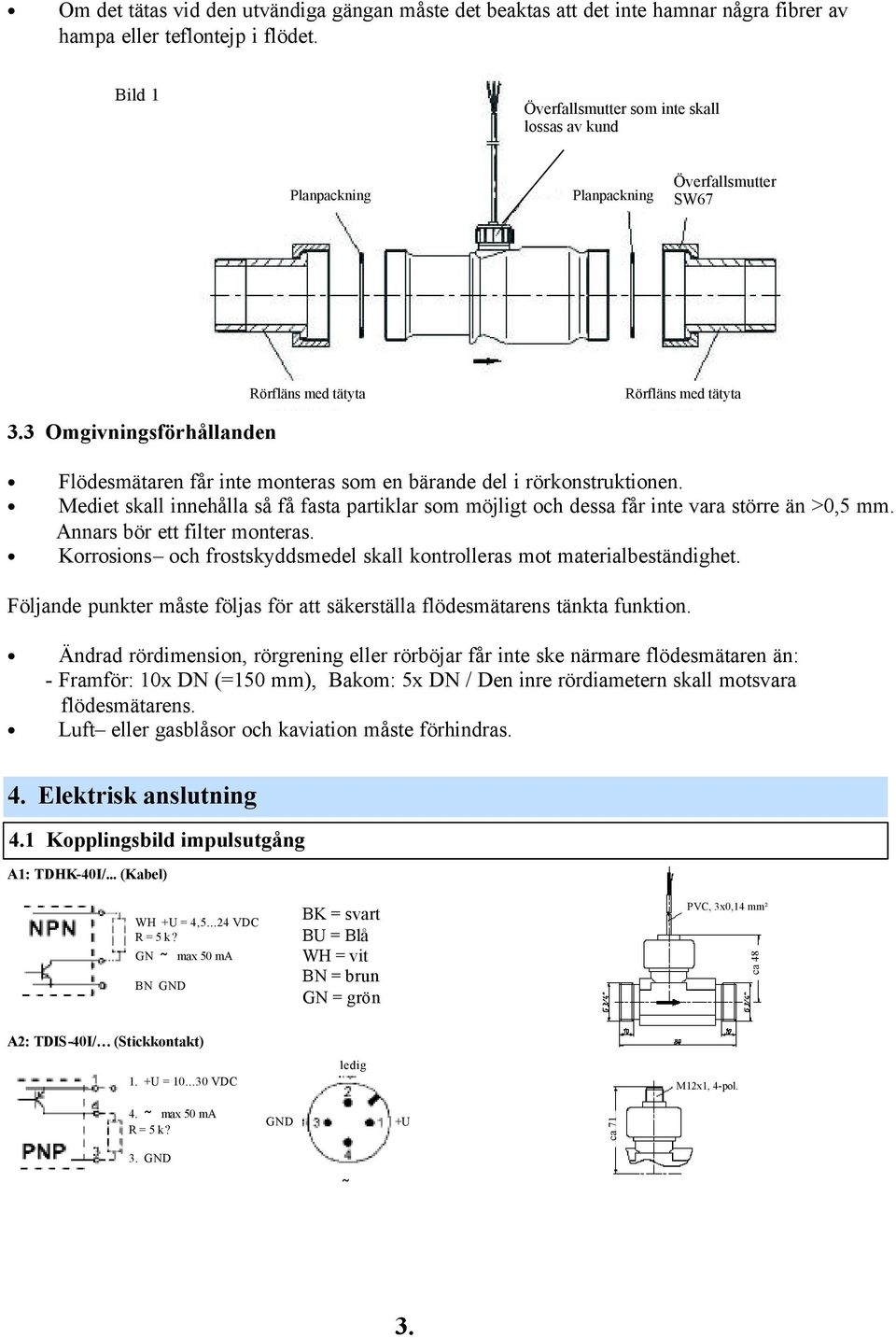

3 Om det tätas vid den utvändiga gängan måste det beaktas att det inte hamnar några fibrer av hampa eller teflontejp i flödet. Bild 1 Överfallsmutter som inte skall lossas av kund Planpackning Planpackning Överfallsmutter SW67 Rörfläns med tätyta Rörfläns med tätyta 3.3 Omgivningsförhållanden Flödesmätaren får inte monteras som en bärande del i rörkonstruktionen. Mediet skall innehålla så få fasta partiklar som möjligt och dessa får inte vara större än >0,5 mm. Annars bör ett filter monteras. Korrosions och frostskyddsmedel skall kontrolleras mot materialbeständighet. Följande punkter måste följas för att säkerställa flödesmätarens tänkta funktion. Ändrad rördimension, rörgrening eller rörböjar får inte ske närmare flödesmätaren än: - Framför: 10x DN (=150 mm), Bakom: 5x DN / Den inre rördiametern skall motsvara flödesmätarens. Luft eller gasblåsor och kaviation måste förhindras. 4. Elektrisk anslutning 4.1 Kopplingsbild impulsutgång A1: TDHK-40I/... (Kabel) WH +U = 4, VDC R = 5 k? GN ~ max 50 ma BN GND BK = svart BU = Blå WH = vit BN = brun GN = grön PVC, 3x0,14 mm² ca 48 A2: TDIS-40I/ (Stickkontakt) 1. +U = VDC ledig M12x1, 4-pol. 4. ~ max 50 ma R = 5 k? GND +U ~ ca 71 3.

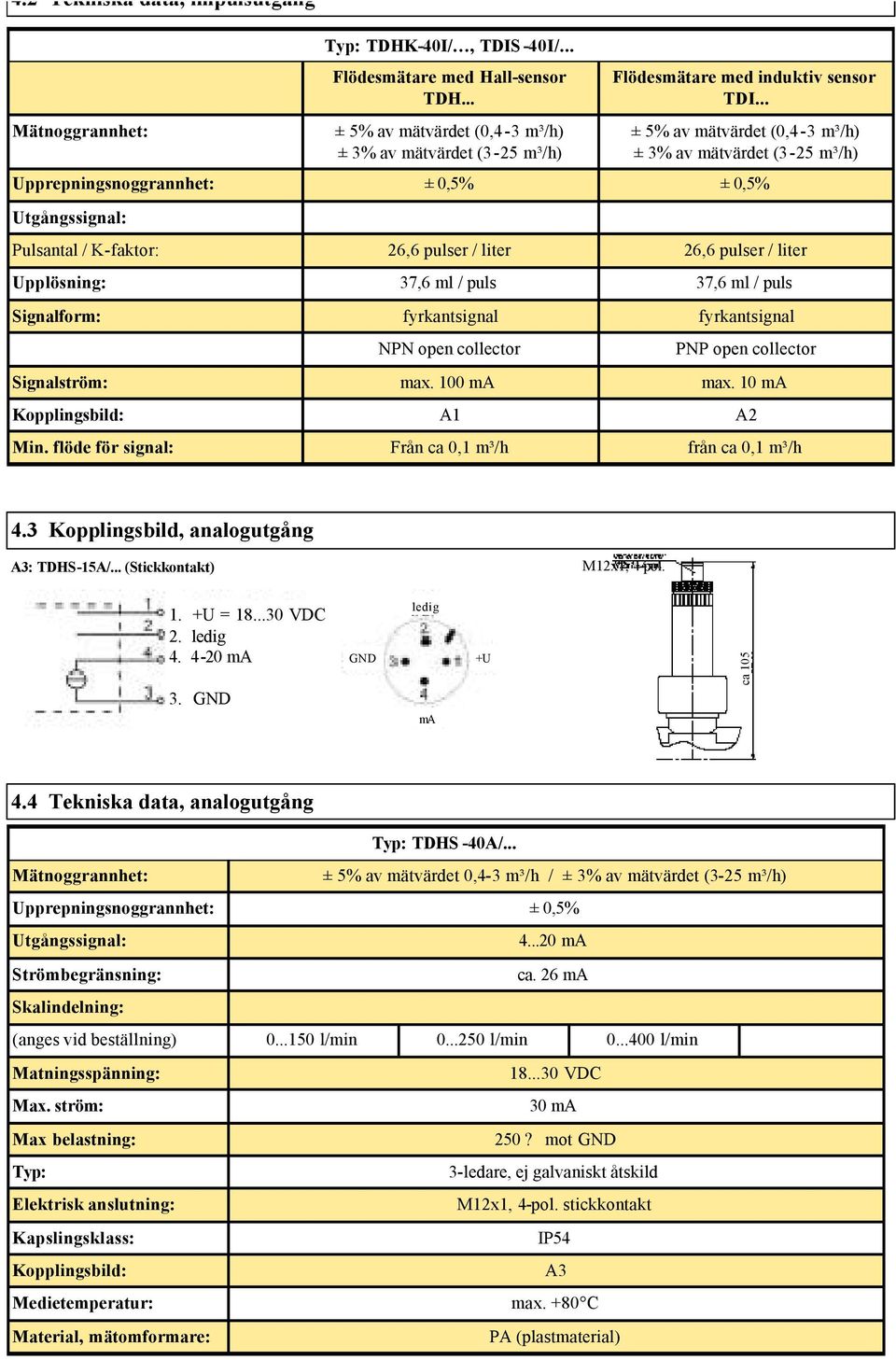

4 4.2 Tekniska data, impulsutgång Mätnoggrannhet: Flödesmätare med Hall-sensor TDH... ± 5% av mätvärdet (0,4-3 m³/h) ± 3% av mätvärdet (3-25 m³/h) Flödesmätare med induktiv sensor TDI... ± 5% av mätvärdet (0,4-3 m³/h) ± 3% av mätvärdet (3-25 m³/h) Upprepningsnoggrannhet: ± 0,5% ± 0,5% Utgångssignal: Typ: TDHK-40I/, TDIS -40I/... Pulsantal / K-faktor: 26,6 pulser / liter 26,6 pulser / liter Upplösning: 37,6 ml / puls 37,6 ml / puls Signalform: fyrkantsignal fyrkantsignal NPN open collector PNP open collector Signalström: max. 100 ma max. 10 ma Kopplingsbild: A1 A2 Min. flöde för signal: Från ca 0,1 m³/h från ca 0,1 m³/h 4.3 Kopplingsbild, analogutgång A3: TDHS-15A/... (Stickkontakt) M12x1, 4-pol. 1. +U = VDC 2. ledig ma ledig GND +U ma ca Tekniska data, analogutgång Typ: TDHS -40A/... Mätnoggrannhet: ± 5% av mätvärdet 0,4-3 m³/h / ± 3% av mätvärdet (3-25 m³/h) Upprepningsnoggrannhet: ± 0,5% Utgångssignal: ma Strömbegränsning: ca. 26 ma Skalindelning: (anges vid beställning) l/min l/min l/min Matningsspänning: VDC Max. ström: 30 ma Max belastning: 250? mot GND Typ: 3-ledare, ej galvaniskt åtskild Elektrisk anslutning: M12x1, 4-pol. stickkontakt Kapslingsklass: IP54 Kopplingsbild: A3 Medietemperatur: max. +80 C Material, mätomformare: PA (plastmaterial) 4.

5 4.5 Kopplingsbild, kontaktutgång A4: TDHS-40S/... (Stickkontakt) 1. +U VDC 2. max 125 VAC/DC 4. max 100 ma 4.6 Kopplingsbild, kontaktutgång + impulsutgång A5: TDHS-40SI/... (Stickkontakt) 1. +U VDC 2. Alarmutgång max 100 ma 4. Pulsutgång 4.7 Tekniska data, kontaktutgång, kontaktutgång + impulsutgång Typ: TDHS -40S/, TDHS -40SI/... Kontaktpunktsinställning med 16 ställig vridomkopplare Kontaktpunktsområde: Kontaktläge A B C D E F Värde vid fallande flöde (l/min) Värde vid stigande flöde (l/min) Noggrannhet Utgång: TDHS-40S/... (kontaktutgång) TDHS-40SI/... (kontaktutg. + impulsutg) Matningsspänning Strömförbrukning Kappslingsklass Visning Medietemperatur, max Kopplingsbild Elektrisk anslutning Material, mätomv. ± 2,0 l/min, ± 6% av vald kontaktvärde Potentialfri kontakt, brytande vid underskridande flöde Kontaktbelastning, max. 125 VAC/DC, 100 ma Kontaktutgång kopplande mot matningen Kontaktbelastning, max. 100 ma Impulsutgången ger en mot flödet proportionell frekvenssignal NPN open collector, max 10 ma VDC Max. 25 ma IP54 med sluten hylsa och inkopplad ledningskontakt LED gul = ok, LED röd = alarm +80 C A4 och A5 M12x1, 4-pol. stickkontakt PA (plastmaterial) 5.

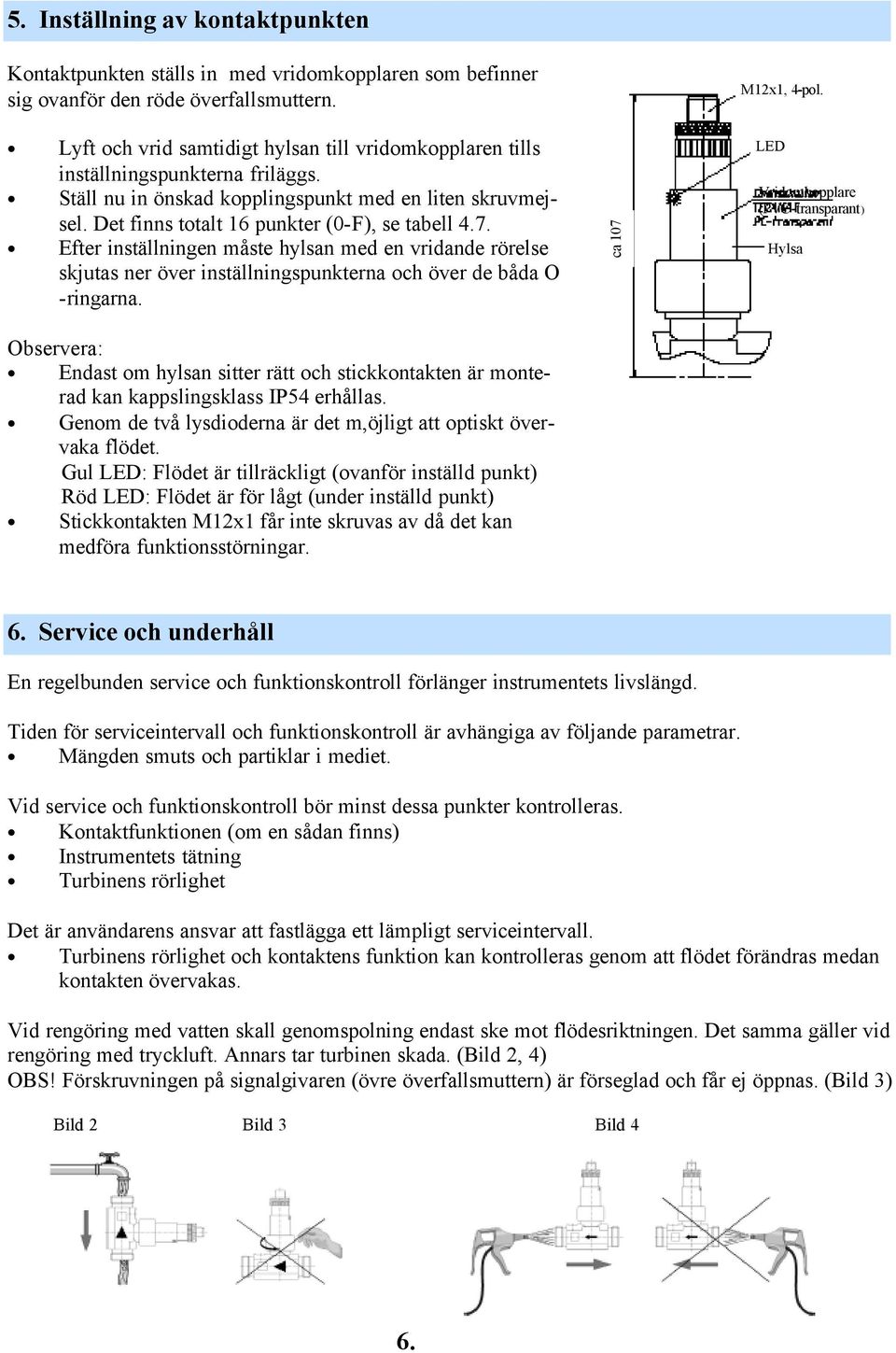

6 5. Inställning av kontaktpunkten Kontaktpunkten ställs in med vridomkopplaren som befinner sig ovanför den röde överfallsmuttern. Lyft och vrid samtidigt hylsan till vridomkopplaren tills inställningspunkterna friläggs. Ställ nu in önskad kopplingspunkt med en liten skruvmejsel. Det finns totalt 16 punkter (0-F), se tabell 4.7. Efter inställningen måste hylsan med en vridande rörelse skjutas ner över inställningspunkterna och över de båda O -ringarna. ca 107 M12x1, 4-pol. LED Vridomkopplare (PVC-transparant) Hylsa Observera: Endast om hylsan sitter rätt och stickkontakten är monterad kan kappslingsklass IP54 erhållas. Genom de två lysdioderna är det m,öjligt att optiskt övervaka flödet. Gul LED: Flödet är tillräckligt (ovanför inställd punkt) Röd LED: Flödet är för lågt (under inställd punkt) Stickkontakten M12x1 får inte skruvas av då det kan medföra funktionsstörningar. 6. Service och underhåll En regelbunden service och funktionskontroll förlänger instrumentets livslängd. Tiden för serviceintervall och funktionskontroll är avhängiga av följande parametrar. Mängden smuts och partiklar i mediet. Vid service och funktionskontroll bör minst dessa punkter kontrolleras. Kontaktfunktionen (om en sådan finns) Instrumentets tätning Turbinens rörlighet Det är användarens ansvar att fastlägga ett lämpligt serviceintervall. Turbinens rörlighet och kontaktens funktion kan kontrolleras genom att flödet förändras medan kontakten övervakas. Vid rengöring med vatten skall genomspolning endast ske mot flödesriktningen. Det samma gäller vid rengöring med tryckluft. Annars tar turbinen skada. (Bild 2, 4) OBS! Förskruvningen på signalgivaren (övre överfallsmuttern) är förseglad och får ej öppnas. (Bild 3) Bild 2 Bild 3 Bild 4 6.

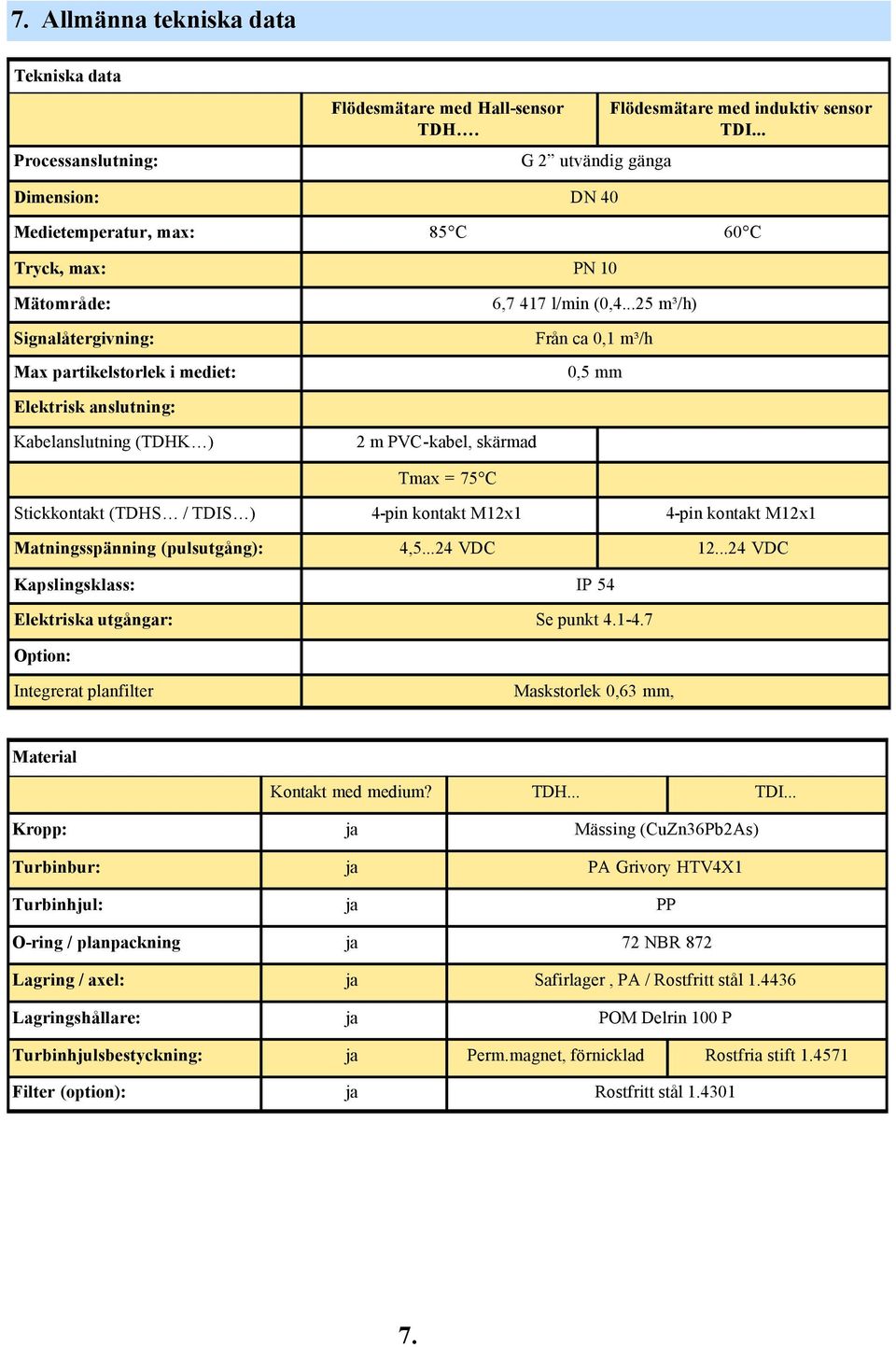

7 7. Allmänna tekniska data Tekniska data Processanslutning: Flödesmätare med Hall-sensor TDH. G 2 utvändig gänga Flödesmätare med induktiv sensor TDI... Dimension: DN 40 Medietemperatur, max: 85 C 60 C Tryck, max: PN 10 Mätområde: Signalåtergivning: Max partikelstorlek i mediet: 6,7 417 l/min (0, m³/h) Från ca 0,1 m³/h 0,5 mm Elektrisk anslutning: Kabelanslutning (TDHK ) 2 m PVC-kabel, skärmad Tmax = 75 C Stickkontakt (TDHS / TDIS ) 4-pin kontakt M12x1 4-pin kontakt M12x1 Matningsspänning (pulsutgång): 4, VDC VDC Kapslingsklass: IP 54 Elektriska utgångar: Se punkt Option: Integrerat planfilter Maskstorlek 0,63 mm, Material Kontakt med medium? TDH... TDI... Kropp: ja Mässing (CuZn36Pb2As) Turbinbur: ja PA Grivory HTV4X1 Turbinhjul: ja PP O-ring / planpackning ja 72 NBR 872 Lagring / axel: ja Safirlager, PA / Rostfritt stål Lagringshållare: ja POM Delrin 100 P Turbinhjulsbestyckning: ja Perm.magnet, förnicklad Rostfria stift Filter (option): ja Rostfritt stål
