INSTRUKTION MÄTNING OLJENIVÅ I OLJEAVSKILJARE 2017-02-07/GC sidan 1 av 6 Förslag till enkel instruktion att mäta oljeskikt i oljeavskiljare t.ex.

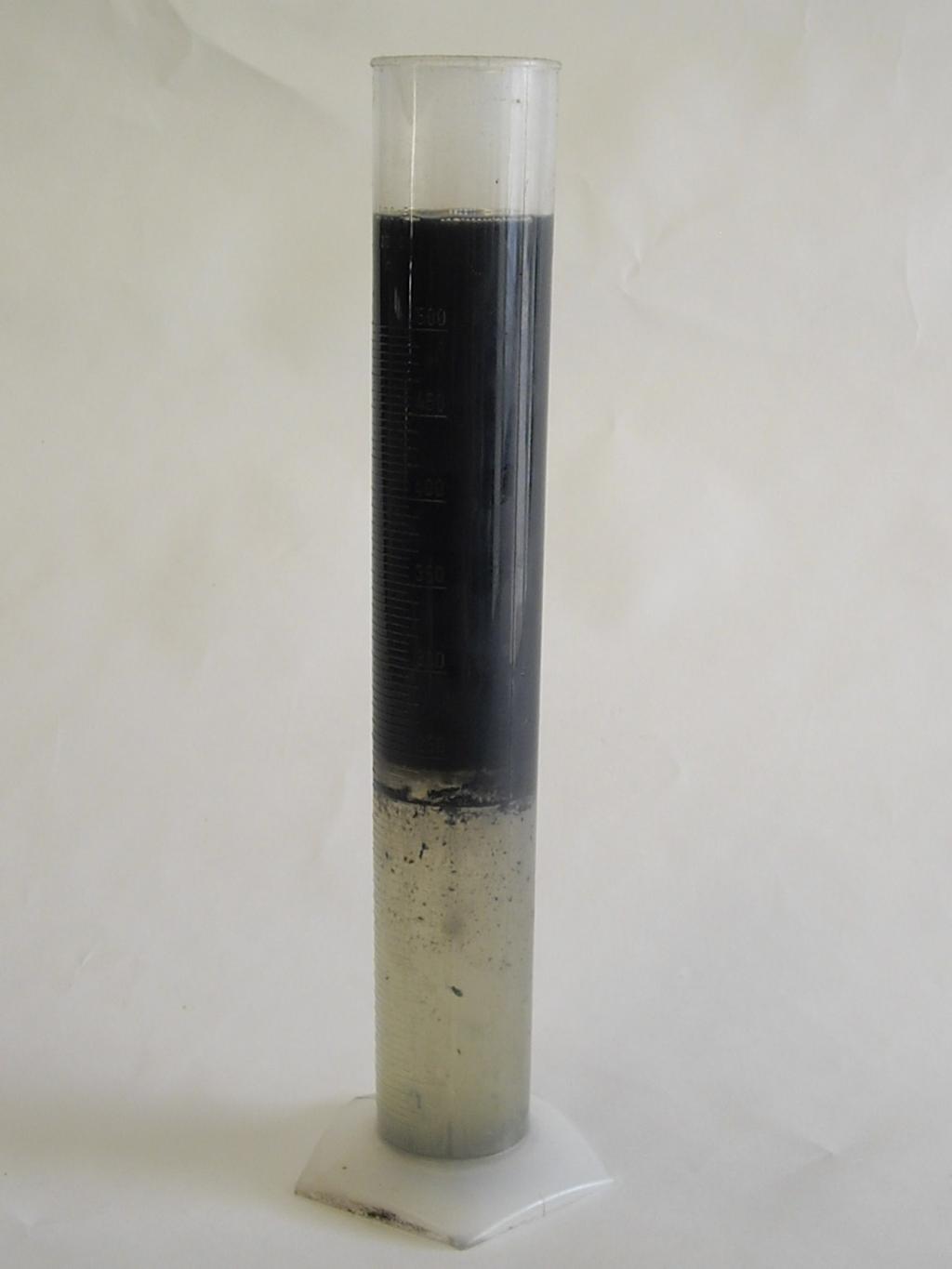

1 INSTRUKTION MÄTNING OLJENIVÅ I OLJEAVSKILJARE /GC sidan 1 av 6 Förslag till enkel instruktion att mäta oljeskikt i oljeavskiljare t.ex. tvätthallar, avlopp bilverkstäder, kommunala oljeavskiljare för dagvatten. Enklast användbara verktyg är en tumstock på 2 meter, vid djupare bassänger en längre graderad mätsticka i trä/metall eller pejlband i stål 10 meter eller uppåt. Många oljeavskiljare ligger under mark och har ett brunnslock i markytan. I dessa fall kan ett mätkors användas som vilar på brunnens sarg och på det är en vinkelrät trälinjal monterad som när korset ligger på brunnssargen når några dm under den konstanta olje/vattennivån i brunnen. Den konstanta oljenivån kan markeras på linjalen till mätkorset. En bra början är att notera avstånd i cm mellan en fixpunkt tex. sargen till brunnslocket och oljeytan. I fallet med mätglaset nedan noteras överkant på mätglaset som fixpunkt och till oljeytan är det 4 cm. Nedan följer några förslag till mätning av oljeskikt i oljeavskiljare och jag utför mätningen med en tumstock i ett mätglas där tumstocken kan bytas ut mot ett mätkors, pejlband eller annat mätverktyg. 1. Bilden nedan med mätglaset skall illustrera en oljeavskiljare med vatten och ett ytskikt med spillolja.

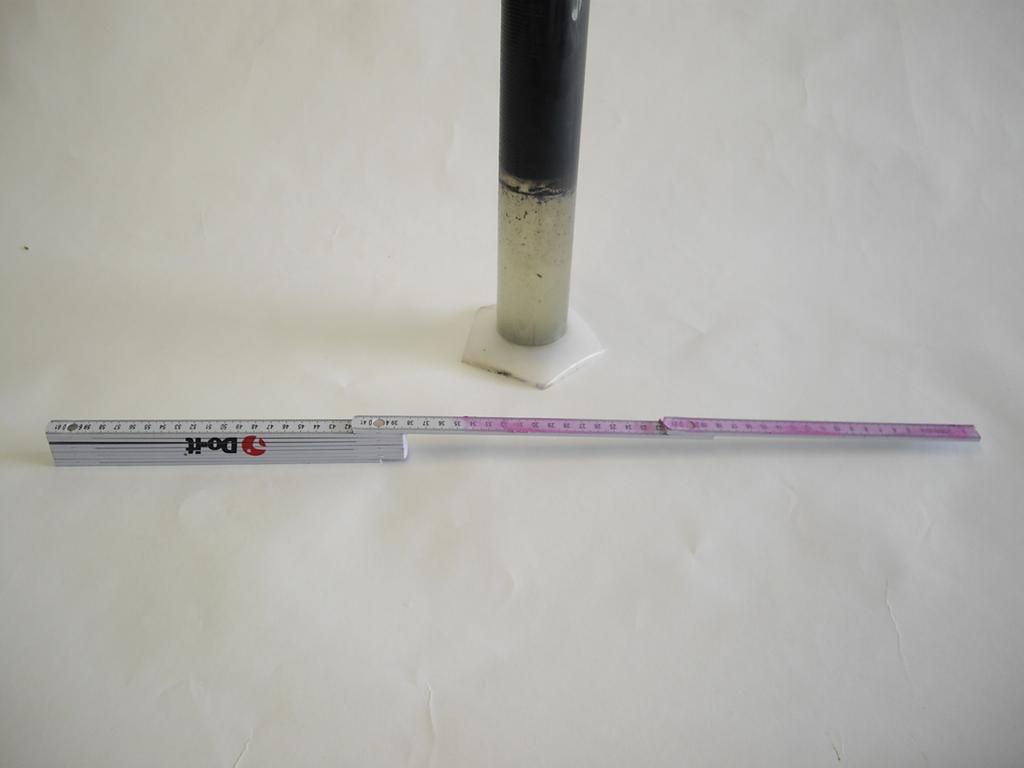

sidan 2 av 6 2. Använd vattenpasta och tryck ut lite pasta på några ställen på tumstocken runt där du förväntar dig att vatten/oljeskiktet finns. Pastan kan ibland vara lite trög.

2 sidan 2 av 6 2. Använd vattenpasta och tryck ut lite pasta på några ställen på tumstocken runt där du förväntar dig att vatten/oljeskiktet finns. Pastan kan ibland vara lite trög. Innan du skruvar av korken, pressa pastan försiktigt fram och tillbaka i tuben några gånger för att mjuka upp den. Stryk sedan ut pastan till ett så tunt skikt så att du tydligt kan avläsa graderingen på mätverktyget. Färgen skall nu vara ljust rosa.

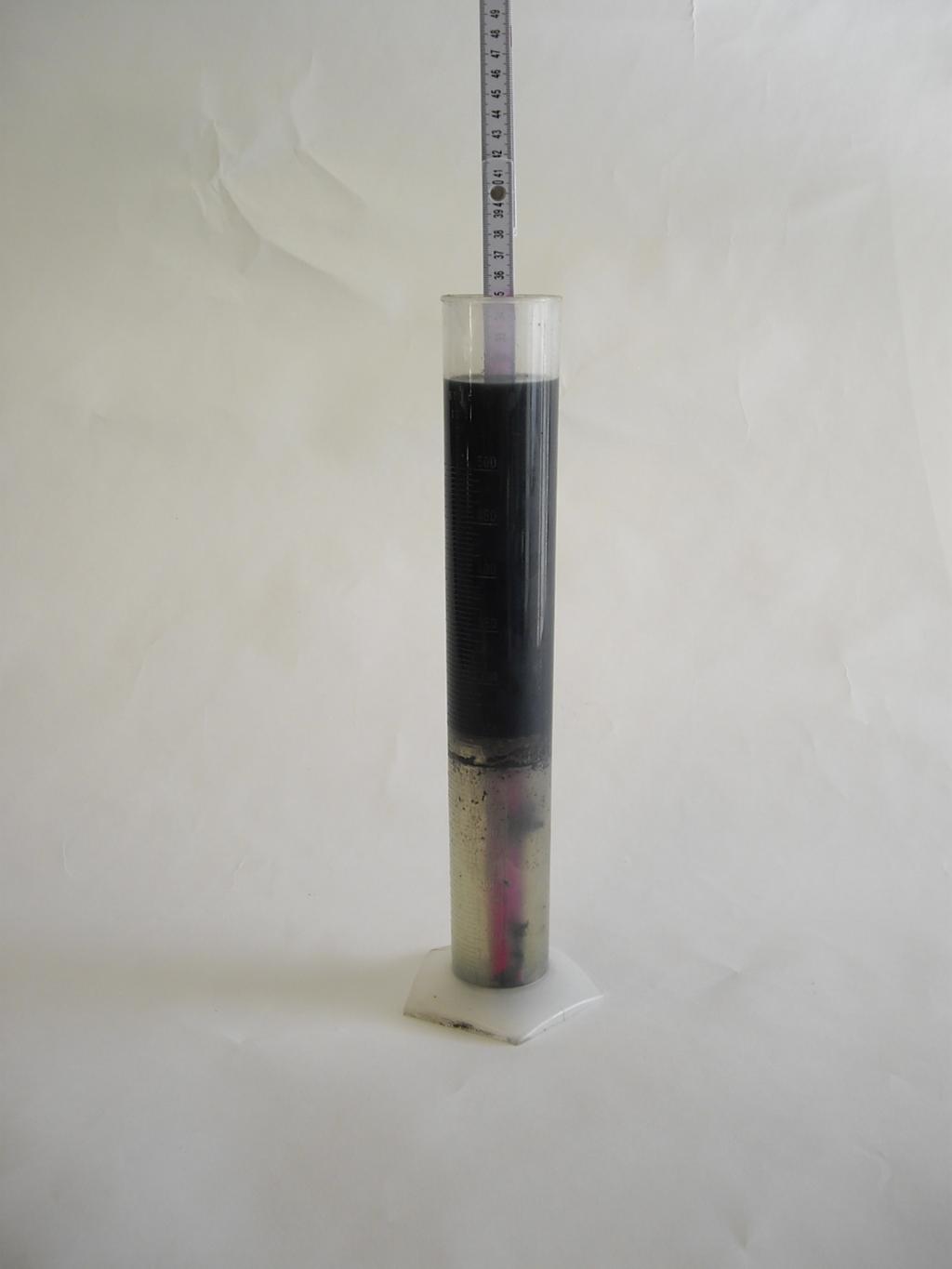

3 sidan 3 av 6 3. För ned mätverktyg genom oljeytan några dm, notera avläsning på mätverktyg mot fixpunkten, håll den stilla i minst en halvminut och för sedan upp mätverktyget ur mätglaset. I detta exempel för vi ned tumstocken helt till botten.

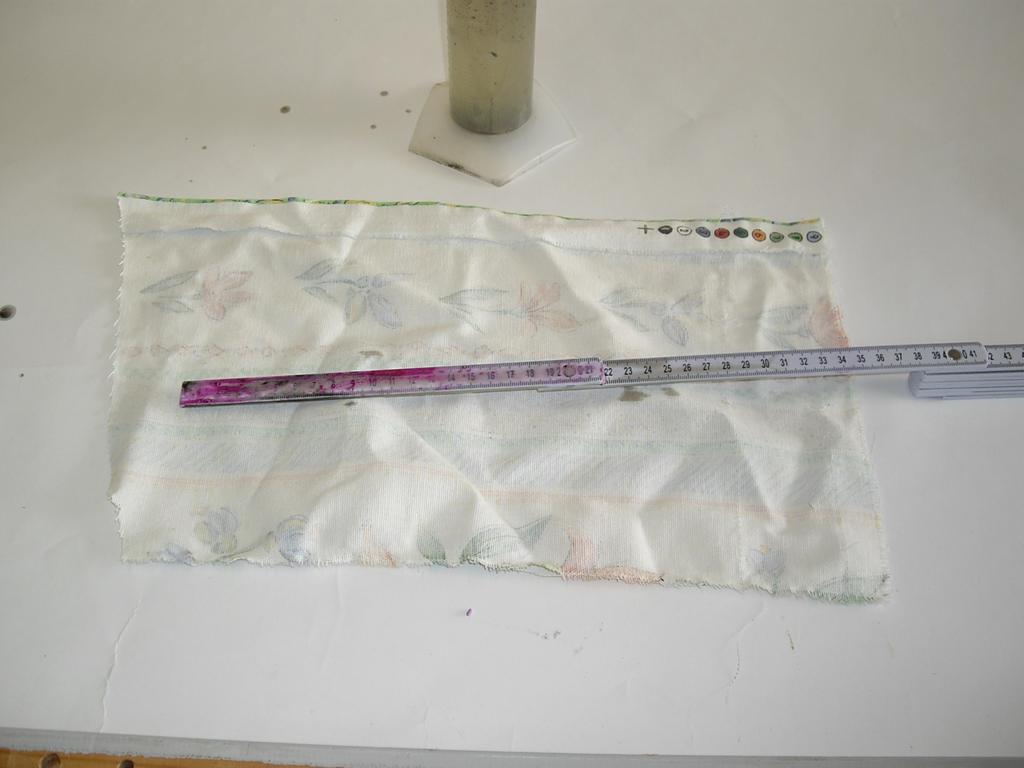

sidan 4 av 6 4. Om du har kommit under vatten/oljeskiktet med tumstocken påstruken med vattenpasta, bör du nu kunna läsa av markeringen för vattennivå mellan det ljusrosa och klarröd markering.

4 sidan 4 av 6 4. Om du har kommit under vatten/oljeskiktet med tumstocken påstruken med vattenpasta, bör du nu kunna läsa av markeringen för vattennivå mellan det ljusrosa och klarröd markering. Här blir avläsningen strax över 13 cm. Oljenivån kan vara lite svårare att avläsa beroende på hur mörk och tjock oljan är och bör snabbt noteras när tumstocken förs upp från bassängen. Markeringen på oljenivån försvinner ganska snabbt och den behöver vi egentligen inte. Vi beräknar oljeskiktet enligt nedan: Vattennivån=13 cm Nivå fixpunkt till oljeytan=4 cm Mått tumstock vid fixpunkt=35 cm Oljeskikt = cm vilket ger 18 cm. Under punkt 5-6 finns en alternativ mätmetod som lättare avläser oljenivån. Skulle det vara problem att avläsa den röda vattenmarkeringen för att oljan är ovanligt tjock, kan tumstocken sköljas med en sprayflaska med ren lacknafta eller liknade. Vatten markeringen bör inte påverkas av sköljningen

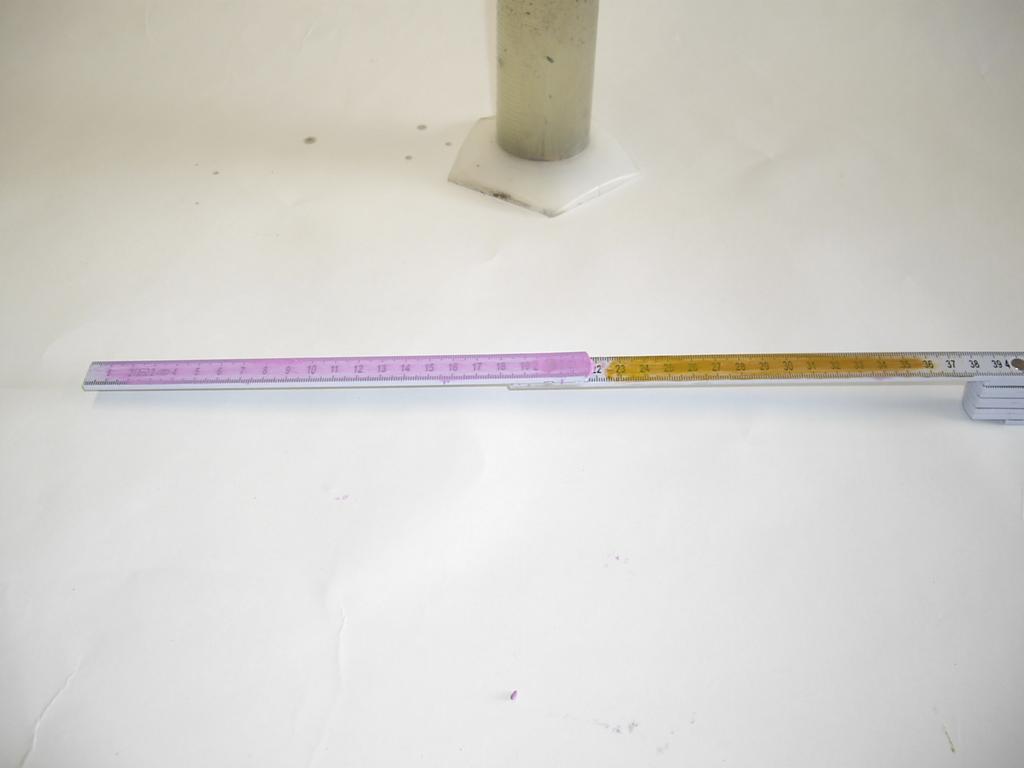

sidan 5 av 6 5. För att lättare kunna avläsa oljenivån stryks tumstocken med ett tunt skikt av gasolinpasta som vid kontakt med lättare produkter som tex.

5 sidan 5 av 6 5. För att lättare kunna avläsa oljenivån stryks tumstocken med ett tunt skikt av gasolinpasta som vid kontakt med lättare produkter som tex. bensin går från mörk gul färg till rött. Stryk gasolinpasta runt det förväntade området för övre oljenivån. För ned tumstocken på samma sätt som tidigare.

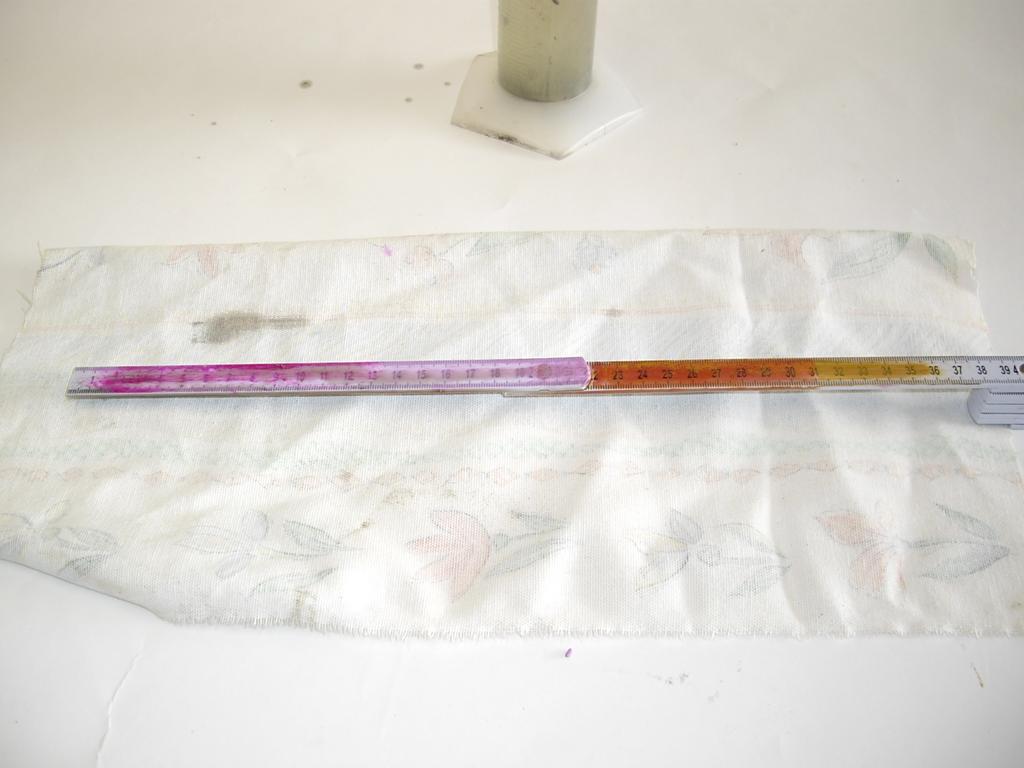

sidan 6 av 6 6. Nu avläses lättare oljenivån till 31 cm och vatten/oljeskiktet fortfarande till strax över 13 cm. 7. Vattenpasta, pejlpasta samt pejlband i stål finns detaljerat på min hemsida.

6 sidan 6 av 6 6. Nu avläses lättare oljenivån till 31 cm och vatten/oljeskiktet fortfarande till strax över 13 cm. 7. Vattenpasta, pejlpasta samt pejlband i stål finns detaljerat på min hemsida. Om du skulle stöta på andra svårighet är du välkommen att höra av dig och vi skall försöka finna någon lösning på detta. Hör gärna av dig med kommentarer till instruktionen, om den kan göras tydligare.
