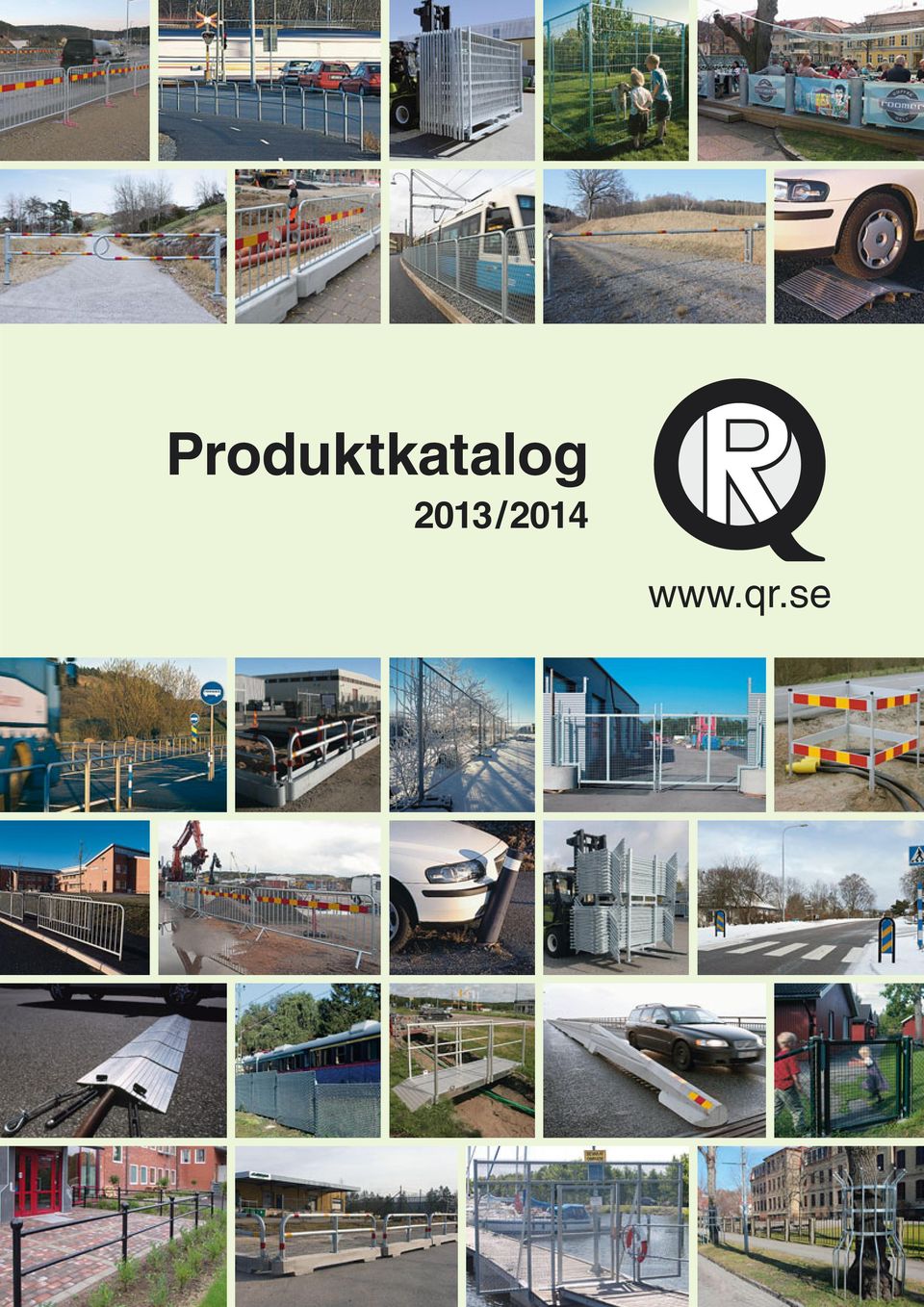

1 Produktkatalog 2013 / 2014

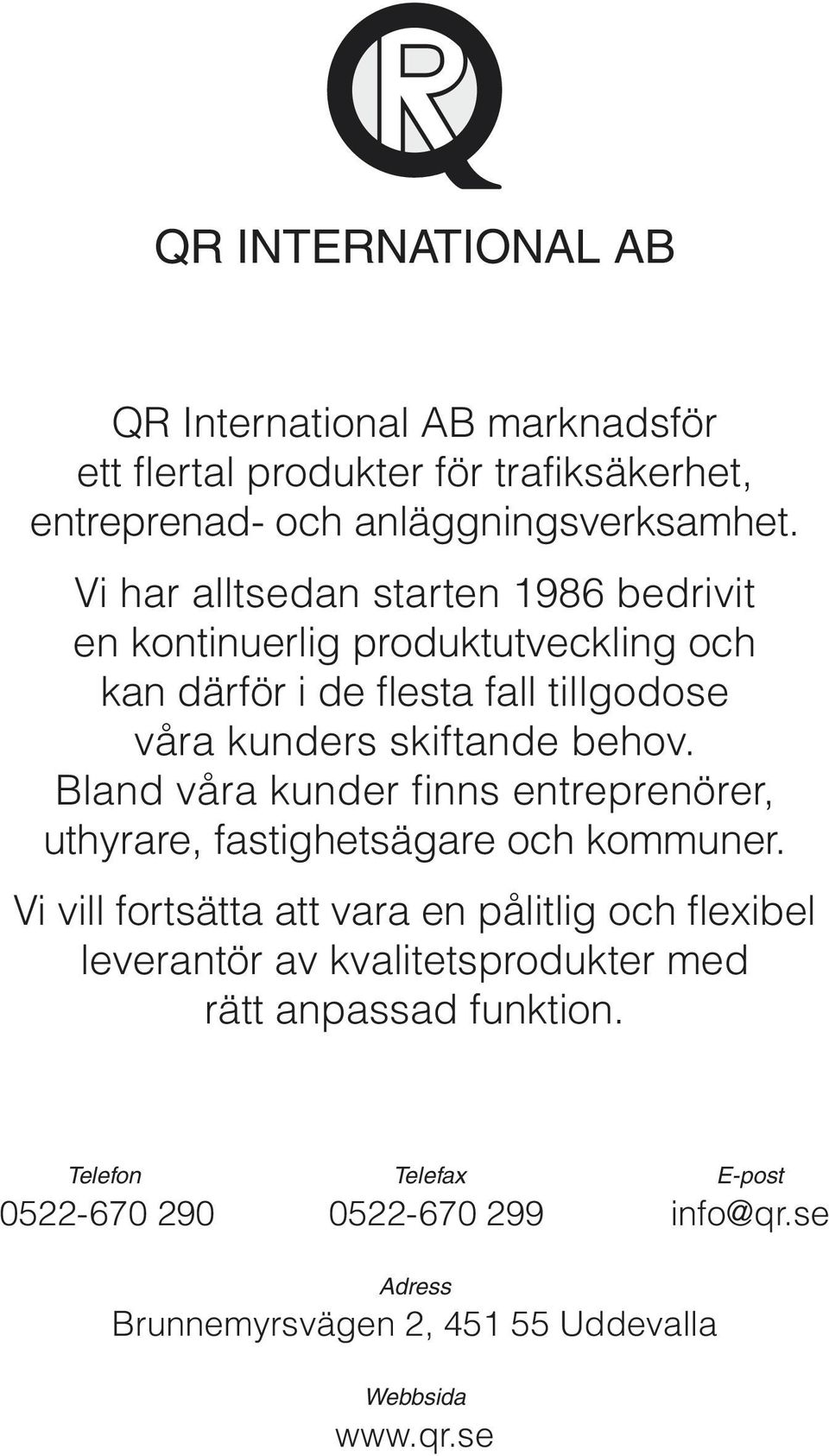

2 QR INTERNATIONAL AB marknadsför ett flertal produkter för trafiksäkerhet, entreprenad- och anläggningsverksamhet. Vi har alltsedan starten 1986 bedrivit en kontinuerlig produktutveckling och kan därför i de flesta fall tillgodose våra kunders skiftande behov. Bland våra kunder finns entreprenörer, uthyrare, fastighetsägare och kommuner. Vi vill fortsätta att vara en pålitlig och flexibel leverantör av kvalitetsprodukter med rätt anpassad funktion Adress, Webbsida

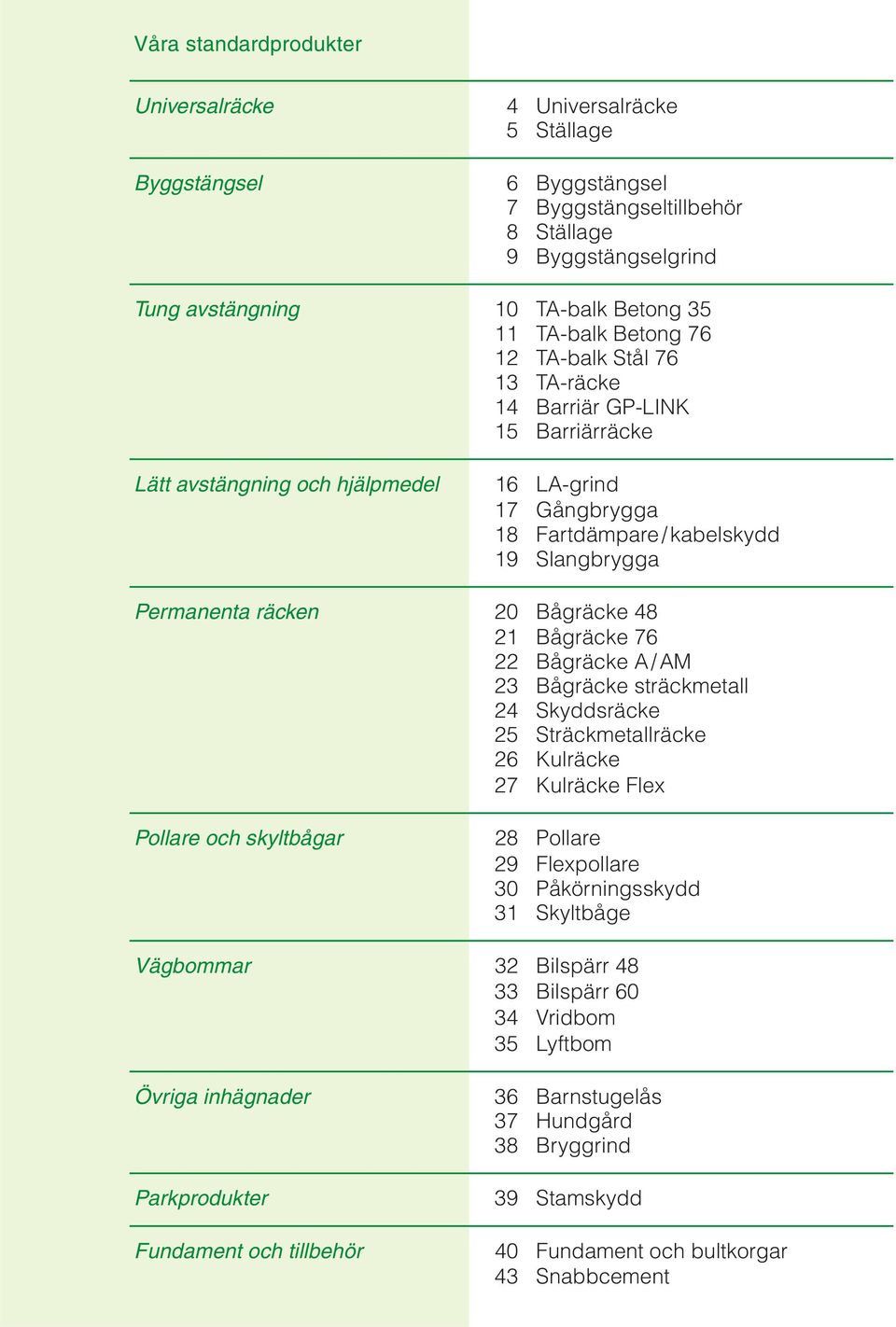

3 Våra standardprodukter Universalräcke Byggstängsel 4 Universalräcke 5 Ställage 6 Byggstängsel 7 Byggstängseltillbehör 8 Ställage 9 Byggstängselgrind Tung avstängning 10 TA-balk Betong TA-balk Betong TA-balk Stål TA-räcke 14 Barriär GP-LINK 15 Barriärräcke Lätt avstängning och hjälpmedel 16 LA-grind 17 Gångbrygga 18 Fartdämpare / kabelskydd 19 Slangbrygga Permanenta räcken 20 Bågräcke Bågräcke Bågräcke A / AM 23 Bågräcke sträckmetall 24 Skyddsräcke 25 Sträckmetallräcke 26 Kulräcke 27 Kulräcke Flex Pollare och skyltbågar 28 Pollare 29 Flexpollare 30 Påkörningsskydd 31 Skyltbåge Vägbommar 32 Bilspärr Bilspärr Vridbom 35 Lyftbom Övriga inhägnader Parkprodukter Fundament och tillbehör 36 Barnstugelås 37 Hundgård 38 Bryggrind 39 Stamskydd 40 Fundament och bultkorgar 43 Snabbcement

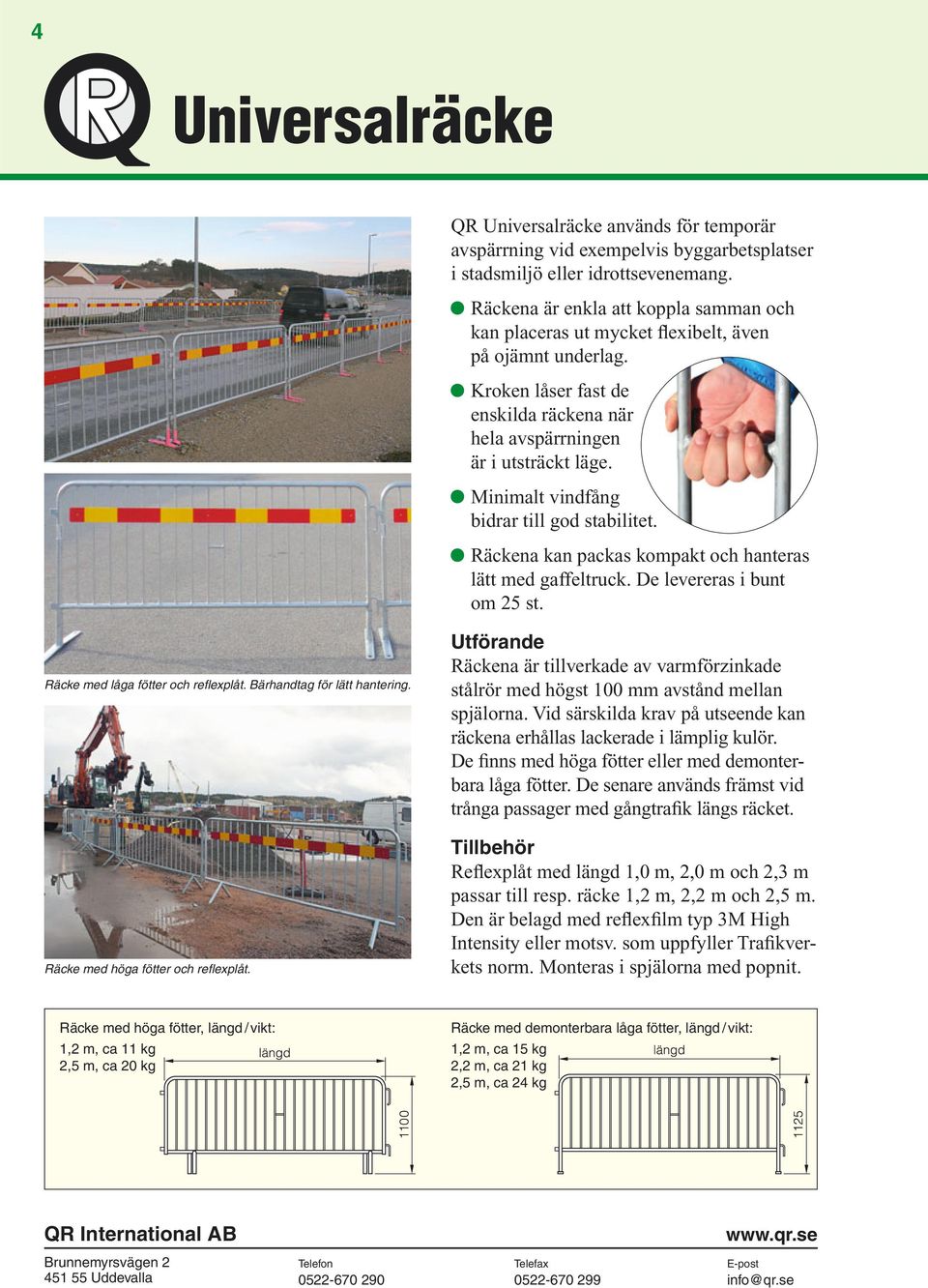

4 4 Universalräcke QR Universalräcke används för temporär avspärrning vid exempelvis byggar bets plat ser i stadsmiljö eller idrotts evenemang. Räckena är enkla att koppla samman och kan pla ceras ut mycket flexibelt, även på ojämnt un derlag. Kroken låser fast de enskilda räckena när hela avspärrningen är i utsträckt läge. Minimalt vindfång bidrar till god stabilitet. Räckena kan packas kompakt och hanteras lätt med gaffeltruck. De levereras i bunt om 25 st. Räcke med låga fötter och refl explåt. Bärhandtag för lätt hantering. Räcke med höga fötter och refl explåt. Räckena är tillverkade av varmförzinkade stål rör med högst 100 mm avstånd mellan spjälorna. Vid särskilda krav på utseende kan räckena erhållas lackerade i lämplig kulör. De finns med höga fötter eller med demonterbara låga fötter. De senare används främst vid trånga passager med gångtrafik längs räcket. Reflexplåt med längd 1,0 m, 2,0 m och 2,3 m passar till resp. räcke 1,2 m, 2,2 m och 2,5 m. Den är belagd med reflexfilm typ 3M High Intensity eller motsv. som uppfyller Trafikverkets norm. Monteras i spjälorna med popnit. Räcke med höga fötter, längd / vikt: 1,2 m, ca 11 kg 2,5 m, ca 20 kg Räcke med demonterbara låga fötter, längd / vikt: 1,2 m, ca 15 kg 2,2 m, ca 21 kg 2,5 m, ca 24 kg

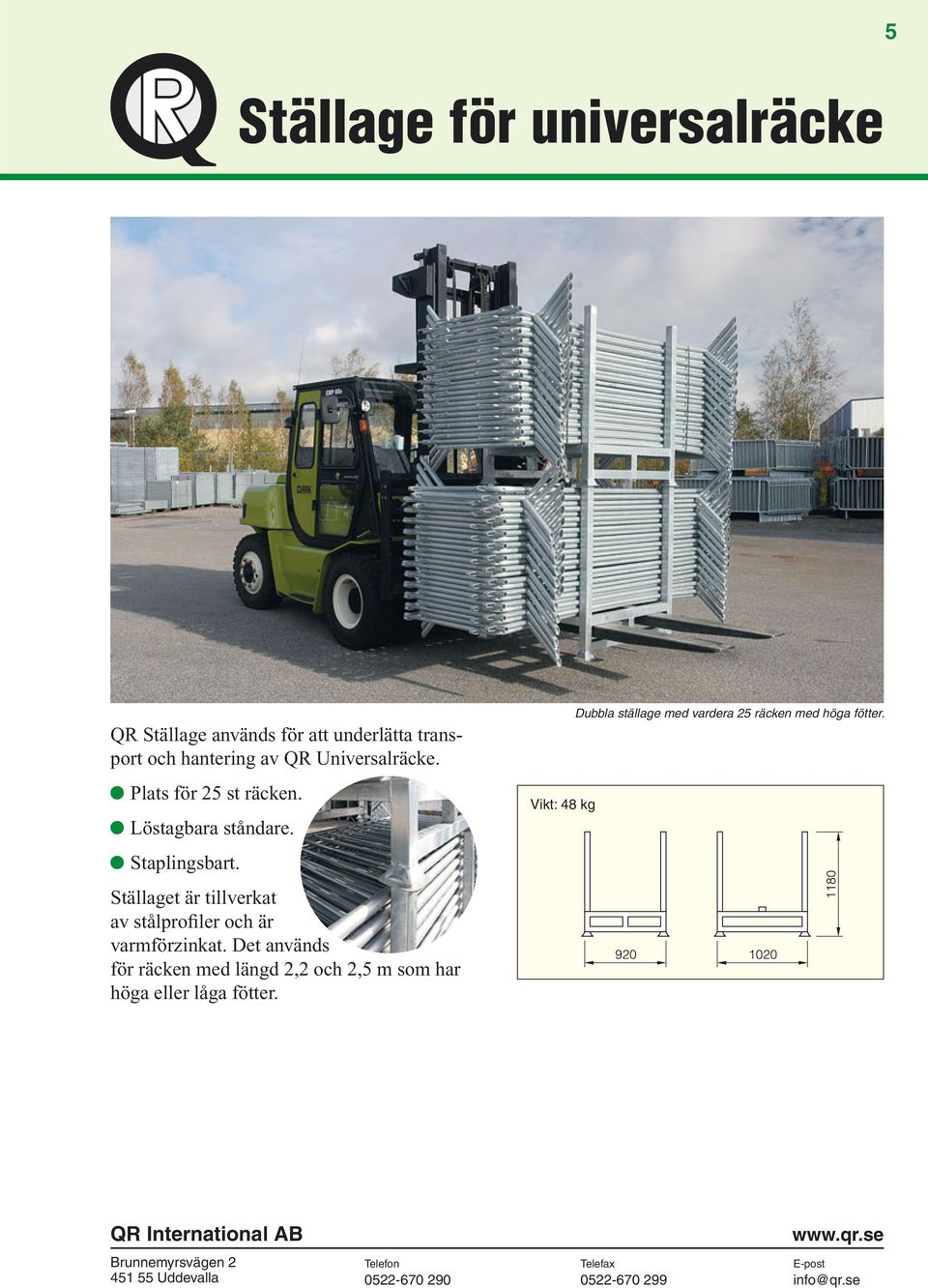

5 5 Ställage för universalräcke QR Ställage används för att underlätta transport och hantering av QR Universalräcke. Plats för 25 st räcken. Löstagbara ståndare. Staplingsbart. Ställaget är tillverkat av stålprofiler och är varmförzinkat. Det används för räcken med längd 2,2 och 2,5 m som har höga eller låga fötter. Vikt: 48 kg Dubbla ställage med vardera 25 räcken med höga fötter.

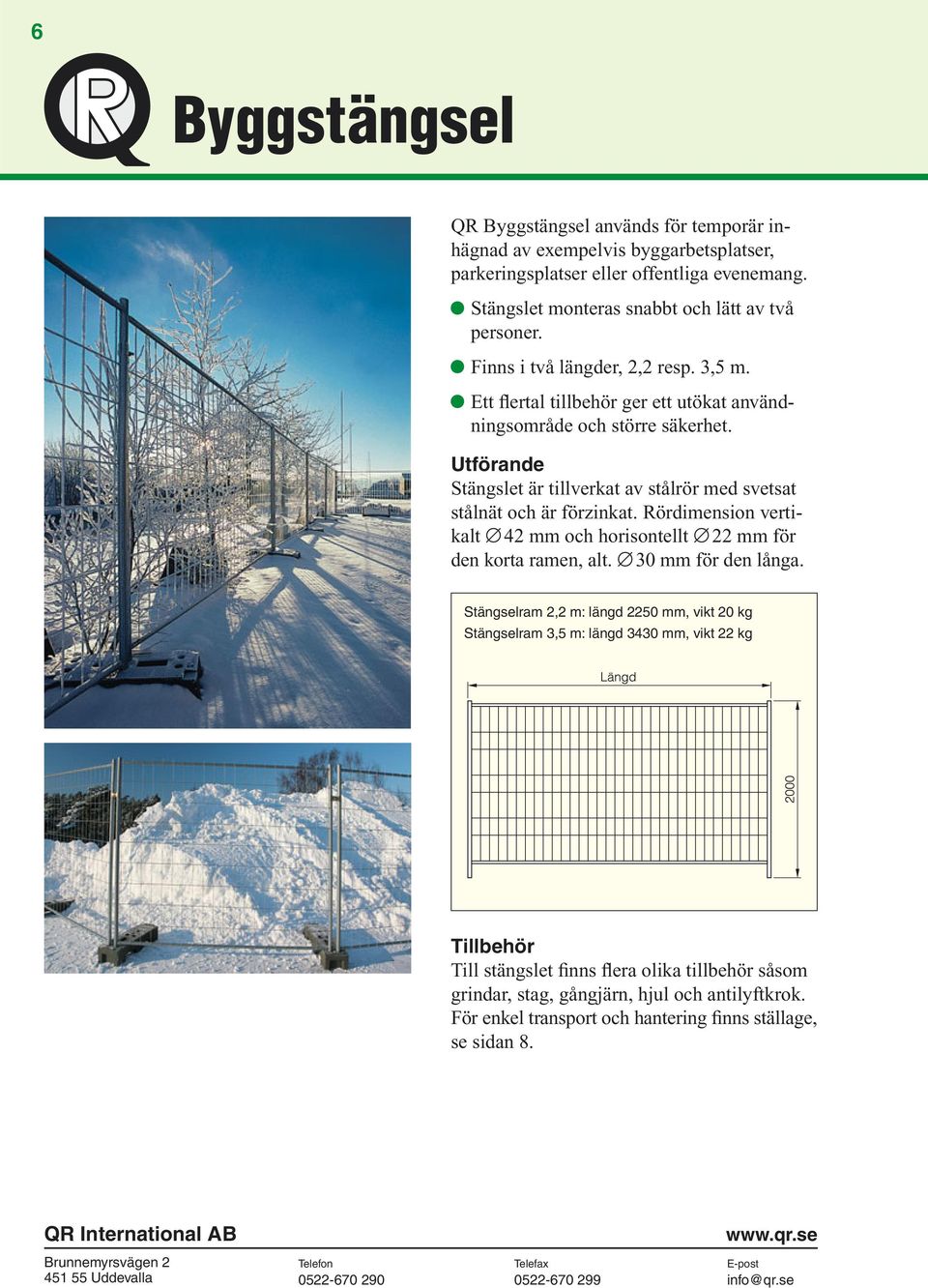

6 6 Byggstängsel QR Byggstängsel används för temporär inhägnad av exempelvis byggar bets plat ser, parkeringsplatser eller offentliga e ve nemang. Stängslet monteras snabbt och lätt av två personer. Finns i två längder, 2,2 resp. 3,5 m. Ett flertal tillbehör ger ett utökat användningsområde och större säkerhet. Stängslet är tillverkat av stål rör med svetsat stålnät och är förzinkat. Rördimension vertikalt 42 mm och horisontellt 22 mm för den korta ramen, alt. 30 mm för den långa. Stängselram 2,2 m: längd 2250 mm, vikt 20 kg Stängselram 3,5 m: längd 3430 mm, vikt 22 kg Till stängslet finns flera olika tillbehör såsom grindar, stag, gångjärn, hjul och antilyftkrok. För enkel transport och hantering finns ställage, se sidan 8.

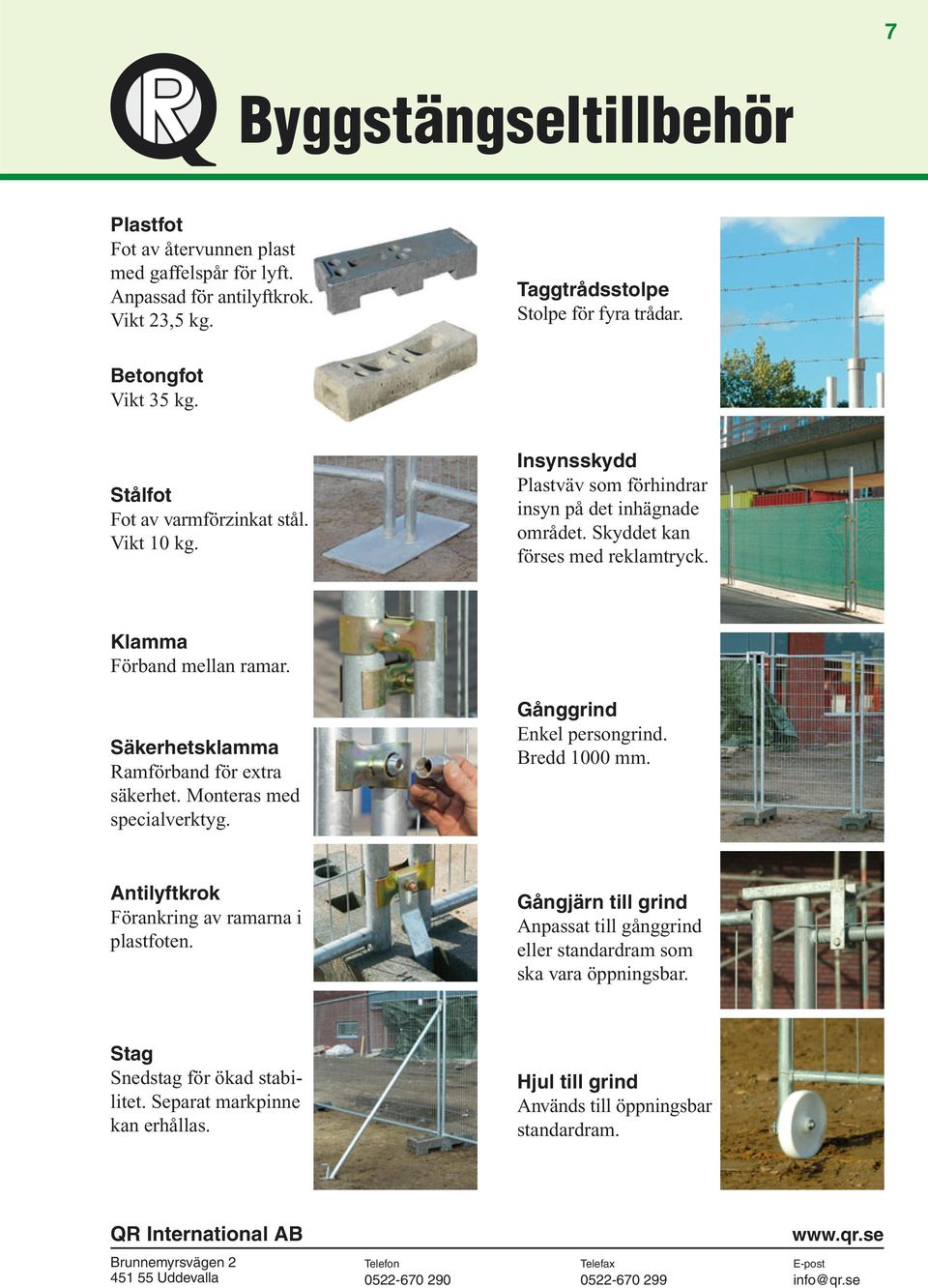

7 7 Byggstängseltillbehör Plastfot Fot av återvunnen plast med gaffelspår för lyft. Anpassad för antilyftkrok. Vikt 23,5 kg. Taggtrådsstolpe Stolpe för fyra trådar. Betongfot Vikt 35 kg. Stålfot Fot av varmförzinkat stål. Vikt 10 kg. Insynsskydd Plastväv som förhindrar insyn på det inhägnade området. Skyddet kan förses med reklamtryck. Klamma Förband mellan ramar. Säkerhetsklamma Ramförband för extra säkerhet. Monteras med specialverktyg. Gånggrind Enkel persongrind. Bredd 1000 mm. Antilyftkrok Förankring av ramarna i plastfoten. Gångjärn till grind Anpassat till gånggrind eller standardram som ska vara öppningsbar. Stag Snedstag för ökad stabilitet. Separat markpinne kan erhållas. Hjul till grind Används till öppningsbar standardram.

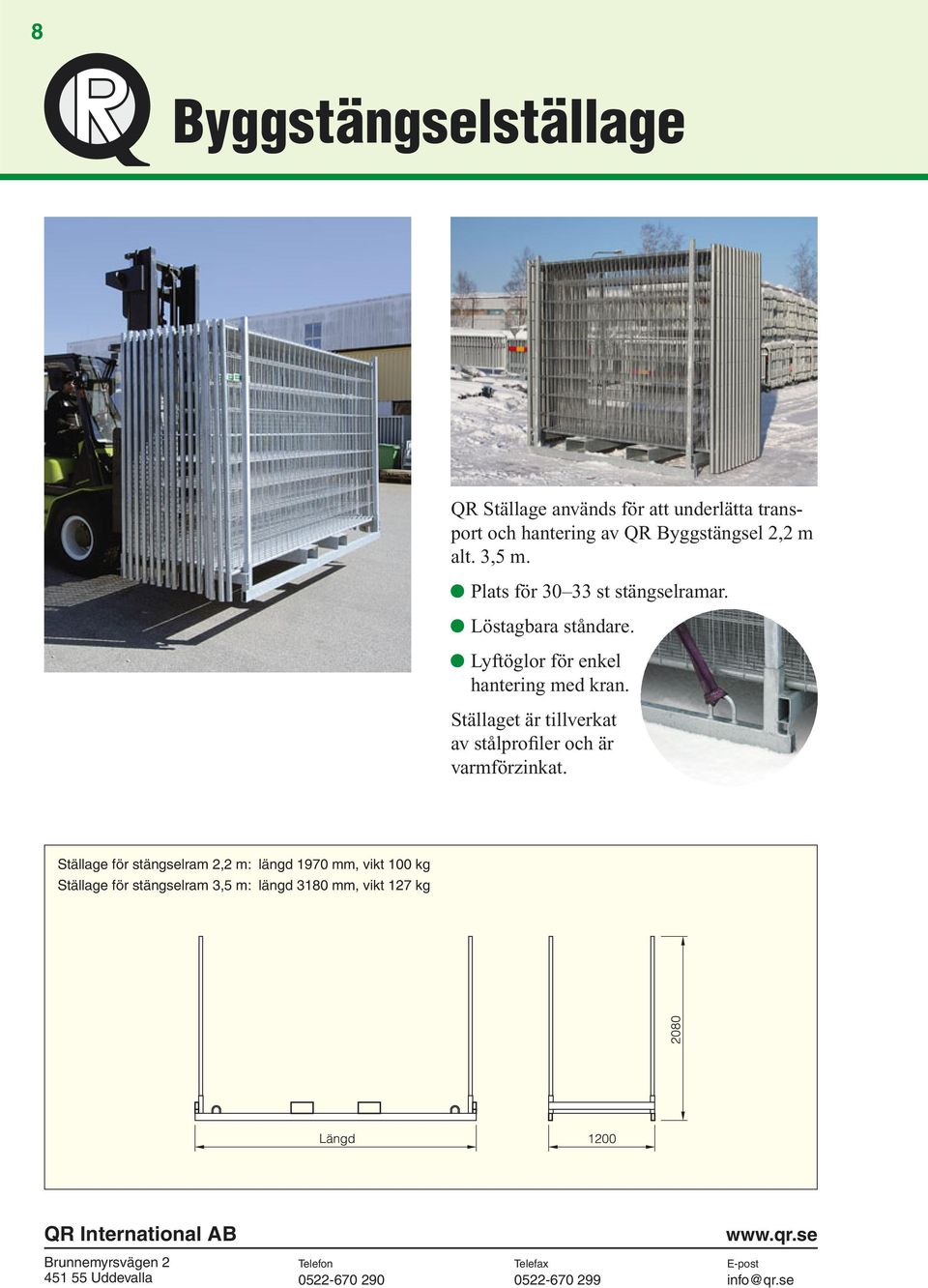

8 8 Byggstängselställage QR Ställage används för att underlätta transport och hantering av QR Byggstängsel 2,2 m alt. 3,5 m. Plats för st stängselramar. Löstagbara ståndare. Lyftöglor för enkel hantering med kran. Ställaget är tillverkat av stålprofiler och är varmförzinkat. Ställage för stängselram 2,2 m: längd 1970 mm, vikt 100 kg Ställage för stängselram 3,5 m: längd 3180 mm, vikt 127 kg

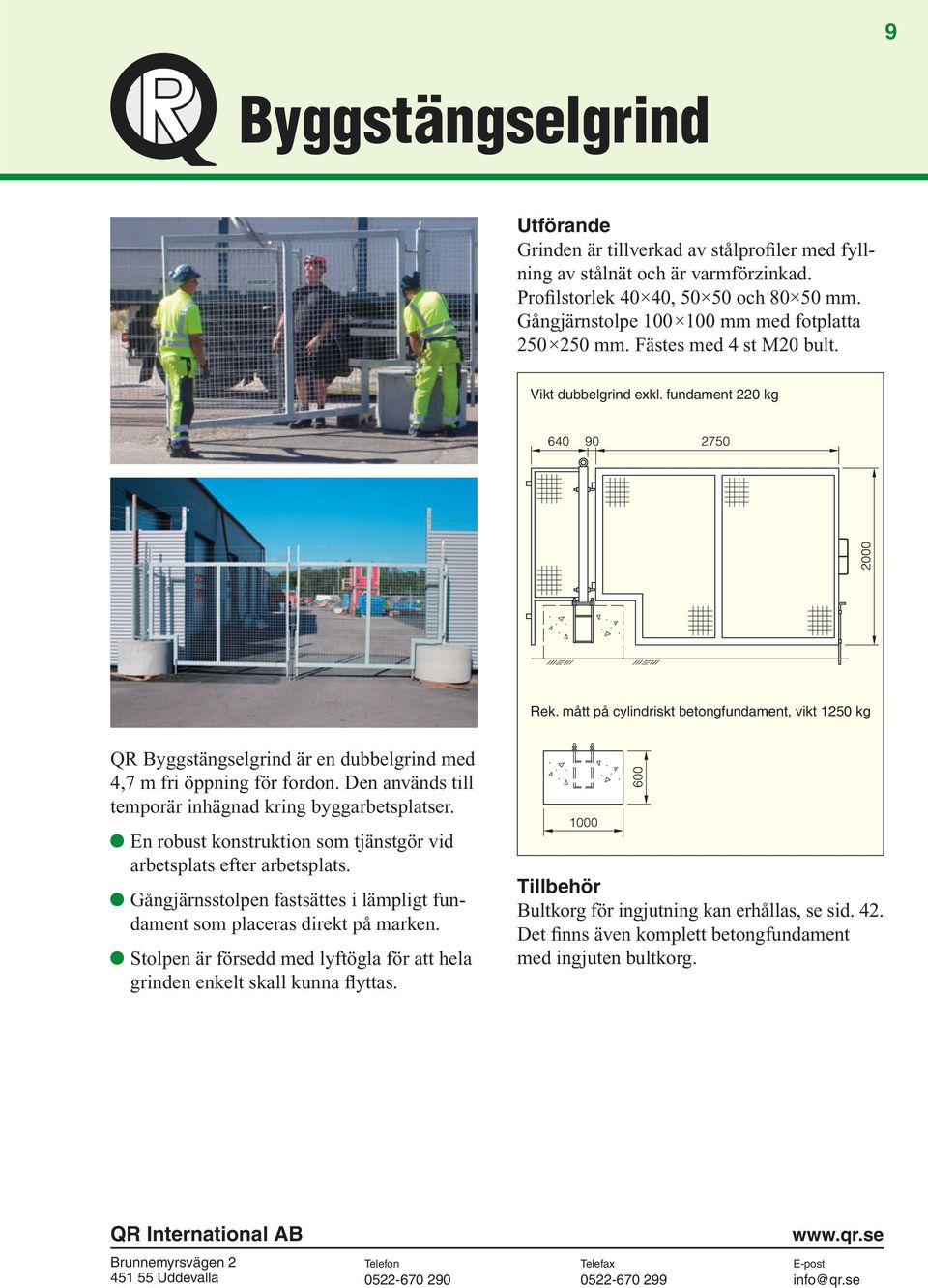

9 9 Byggstängselgrind Grinden är tillverkad av stål profiler med fyllning av stålnät och är varmförzinkad. Profilstorlek 40 40, och mm. Gångjärnstolpe mm med fotplatta mm. Fästes med 4 st M20 bult. Vikt dubbelgrind exkl. fundament 220 kg Rek. mått på cylindriskt betongfundament, vikt 1250 kg QR Byggstängselgrind är en dubbelgrind med 4,7 m fri öppning för fordon. Den används till temporär inhägnad kring byggar bets plat ser. En robust konstruktion som tjänstgör vid arbetsplats efter arbetsplats. Gångjärnsstolpen fastsättes i lämpligt fundament som placeras direkt på marken. Stolpen är försedd med lyftögla för att hela grinden enkelt skall kunna flyttas. Bultkorg för ingjutning kan erhållas, se sid. 42. Det finns även komplett betongfundament med ingjuten bultkorg.

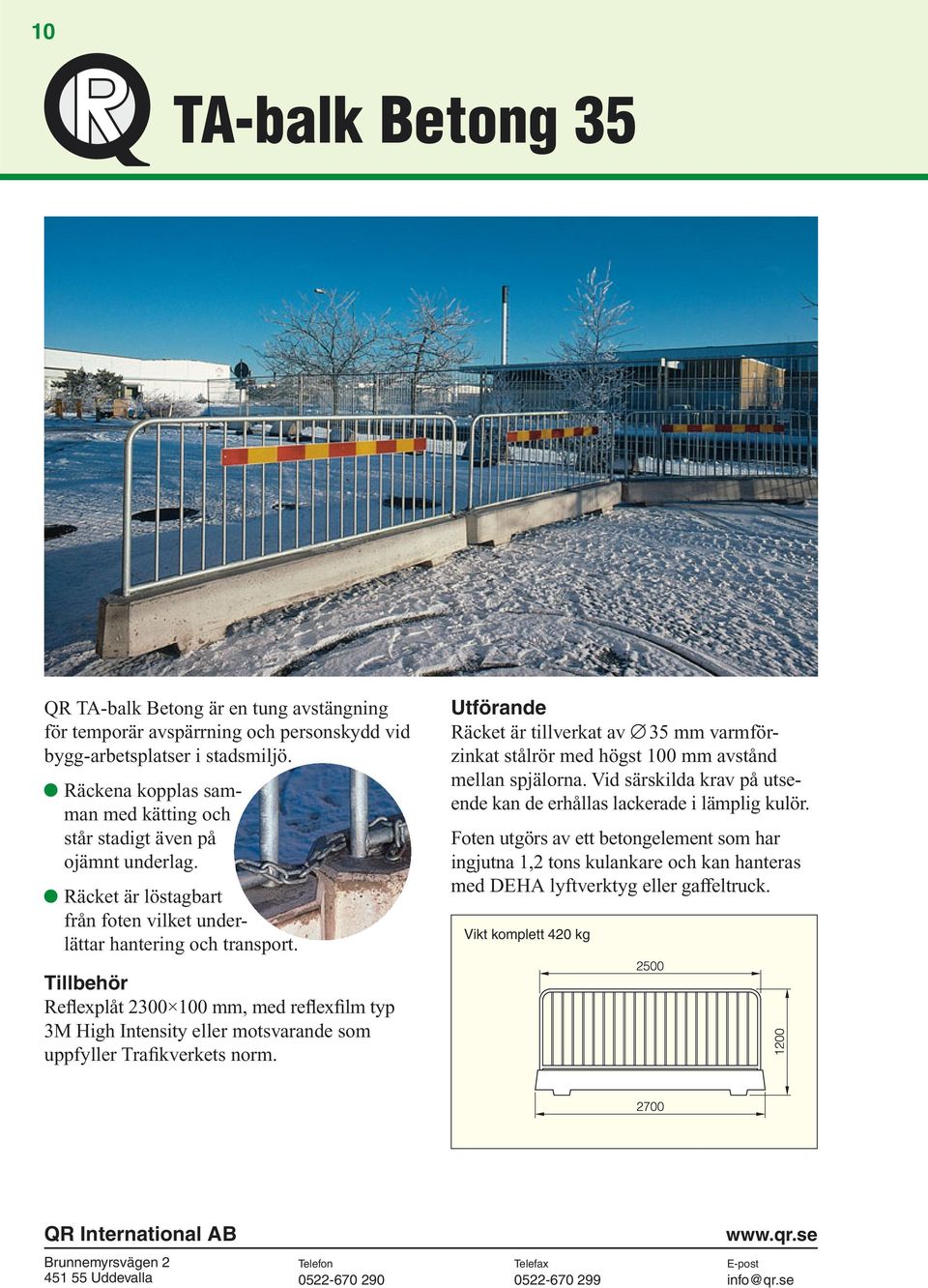

10 10 TA-balk Betong 35 QR TA-balk Betong är en tung avstängning för temporär avspärrning och personskydd vid bygg-arbetsplatser i stadsmiljö. Räckena kopplas samman med kätting och står stadigt även på ojämnt underlag. Räcket är löstagbart från foten vilket underlättar hantering och transport. Räcket är tillverkat av 35 mm varmförzinkat stål rör med högst 100 mm avstånd mellan spjälorna. Vid särskilda krav på utseende kan de erhållas lackerade i lämplig kulör. Foten utgörs av ett betongelement som har ingjutna 1,2 tons kulankare och kan hanteras med DEHA lyftverktyg eller gaffeltruck. Vikt komplett 420 kg Reflexplåt mm, med reflexfilm typ 3M High Intensity eller motsvarande som uppfyller Trafikverkets norm.

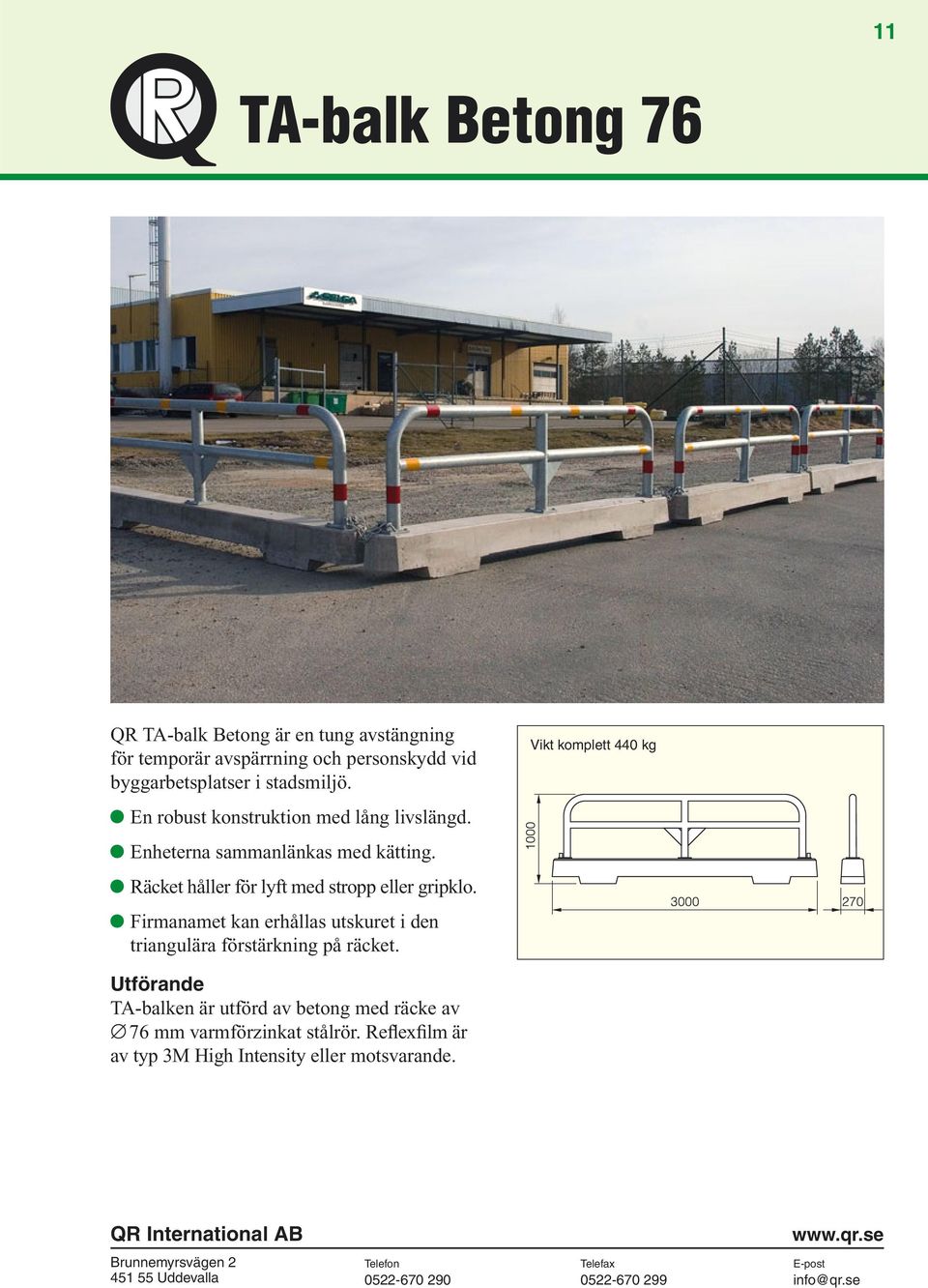

11 11 TA-balk Betong 76 QR TA-balk Betong är en tung avstängning för temporär avspärrning och personskydd vid byggarbetsplatser i stadsmiljö. En robust konstruktion med lång livslängd. Enheterna sammanlänkas med kätting. Räcket håller för lyft med stropp eller gripklo. Firmanamet kan erhållas utskuret i den triangulära förstärkning på räcket. Vikt komplett 440 kg TA-balken är utförd av betong med räcke av 76 mm varmförzinkat stål rör. Reflexfilm är av typ 3M High Intensity eller motsvarande.

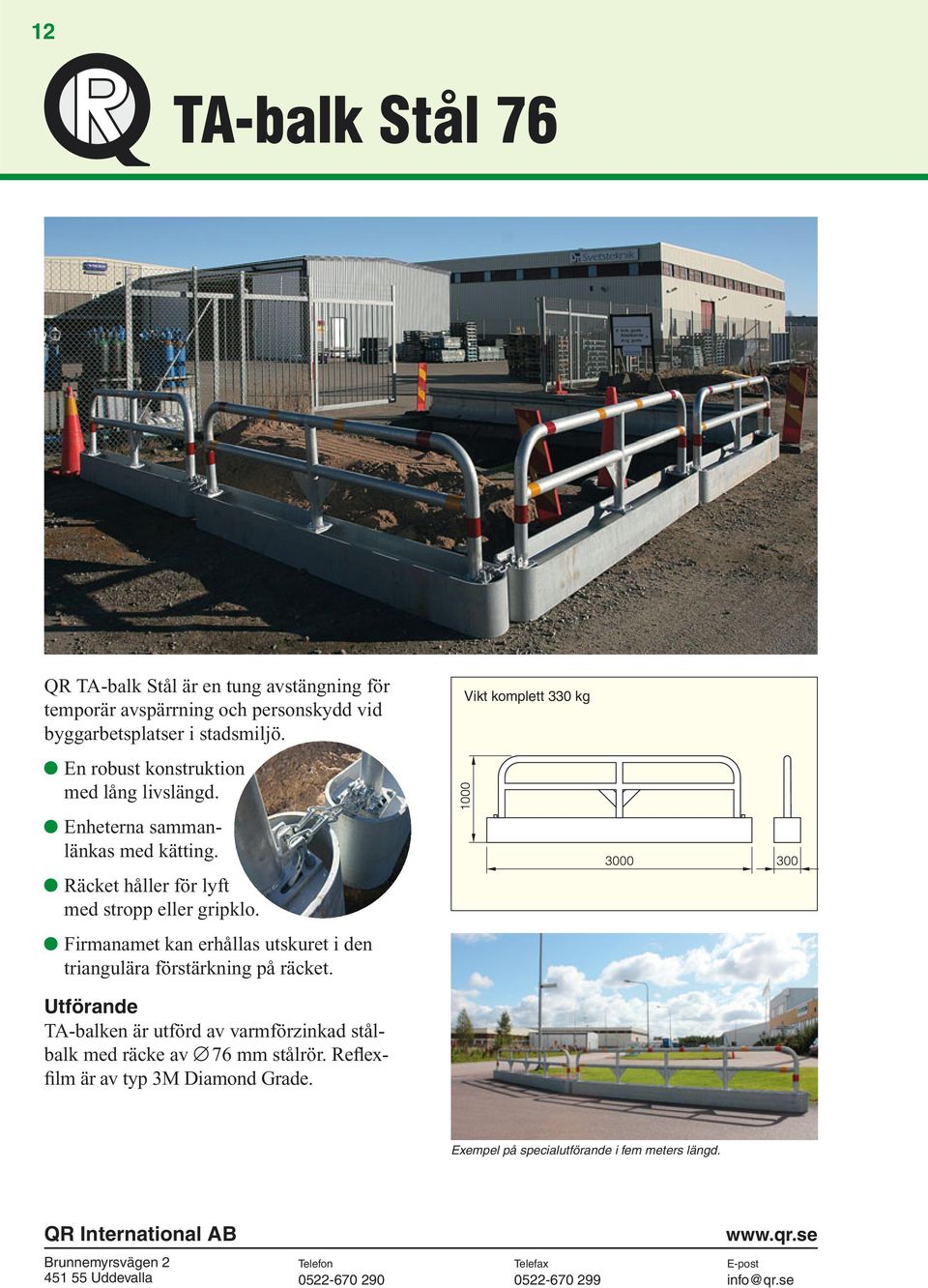

12 12 TA-balk Stål 76 QR TA-balk Stål är en tung avstängning för temporär avspärrning och personskydd vid byggarbetsplatser i stadsmiljö. En robust konstruktion med lång livslängd. Enheterna sammanlänkas med kätting. Räcket håller för lyft med stropp eller gripklo. Firmanamet kan erhållas utskuret i den triangulära förstärkning på räcket. Vikt komplett 330 kg TA-balken är utförd av varmförzinkad stålbalk med räcke av 76 mm stål rör. Reflexfilm är av typ 3M Diamond Grade. Exempel på specialutförande i fem meters längd.

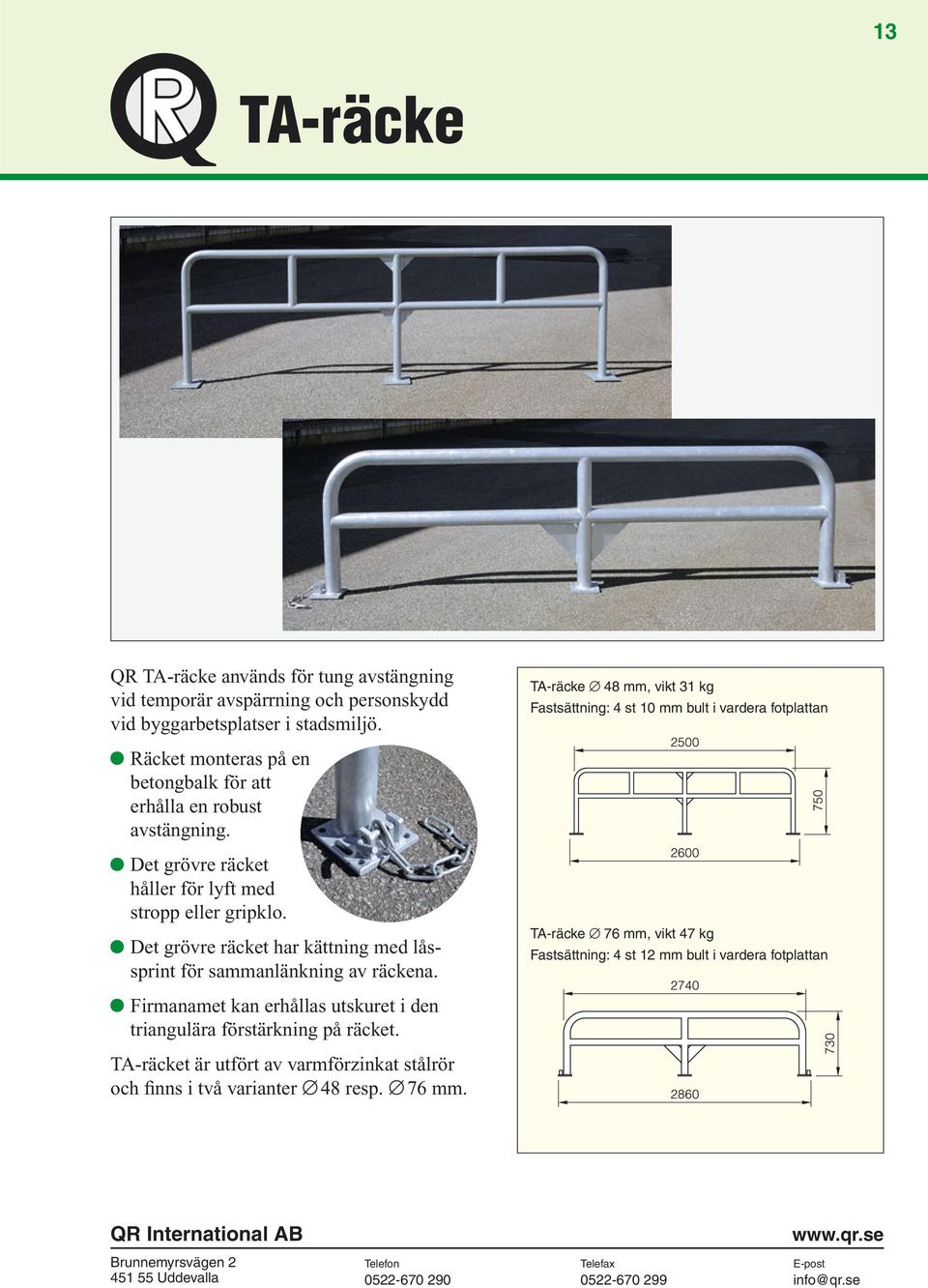

13 13 TA-räcke QR TA-räcke används för tung avstängning vid temporär avspärrning och personskydd vid byggarbetsplatser i stadsmiljö. TA-räcke 48 mm, vikt 31 kg Fastsättning: 4 st 10 mm bult i vardera fotplattan Räcket monteras på en betongbalk för att erhålla en robust avstängning. Det grövre räcket håller för lyft med stropp eller gripklo. Det grövre räcket har kättning med låssprint för sammanlänkning av räckena. TA-räcke 76 mm, vikt 47 kg Fastsättning: 4 st 12 mm bult i vardera fotplattan Firmanamet kan erhållas utskuret i den triangulära förstärkning på räcket. TA-räcket är utfört av varmförzinkat stålrör och finns i två varianter 48 resp. 76 mm.

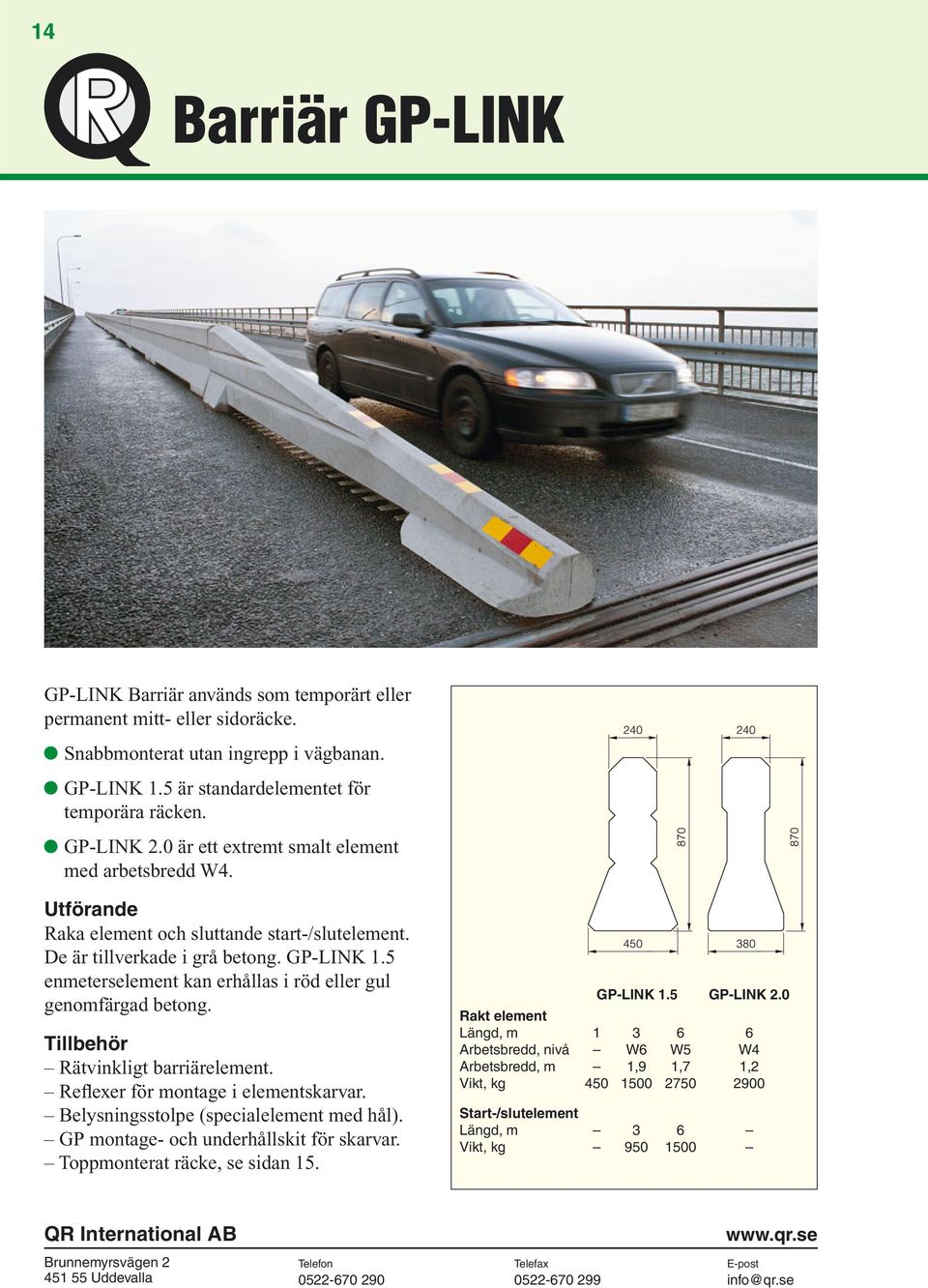

14 14 Barriär GP-LINK GP-LINK Barriär används som temporärt eller permanent mitt- eller sidoräcke. Snabbmonterat utan ingrepp i vägbanan. GP-LINK 1.5 är standardelementet för temporära räcken. GP-LINK 2.0 är ett extremt smalt element med arbetsbredd W4. Raka element och sluttande start-/slutelement. De är tillverkade i grå betong. GP-LINK 1.5 enmeterselement kan erhållas i röd eller gul genomfärgad betong. Rätvinkligt barriärelement. Reflexer för montage i elementskarvar. Belysningsstolpe (specialelement med hål). GP montage- och underhållskit för skarvar. Toppmonterat räcke, se sidan 15. GP-LINK 1.5 GP-LINK 2.0 Rakt element Längd, m Arbetsbredd, nivå W6 W5 W4 Arbetsbredd, m 1,9 1,7 1,2 Vikt, kg Start-/slutelement Längd, m 3 6 Vikt, kg

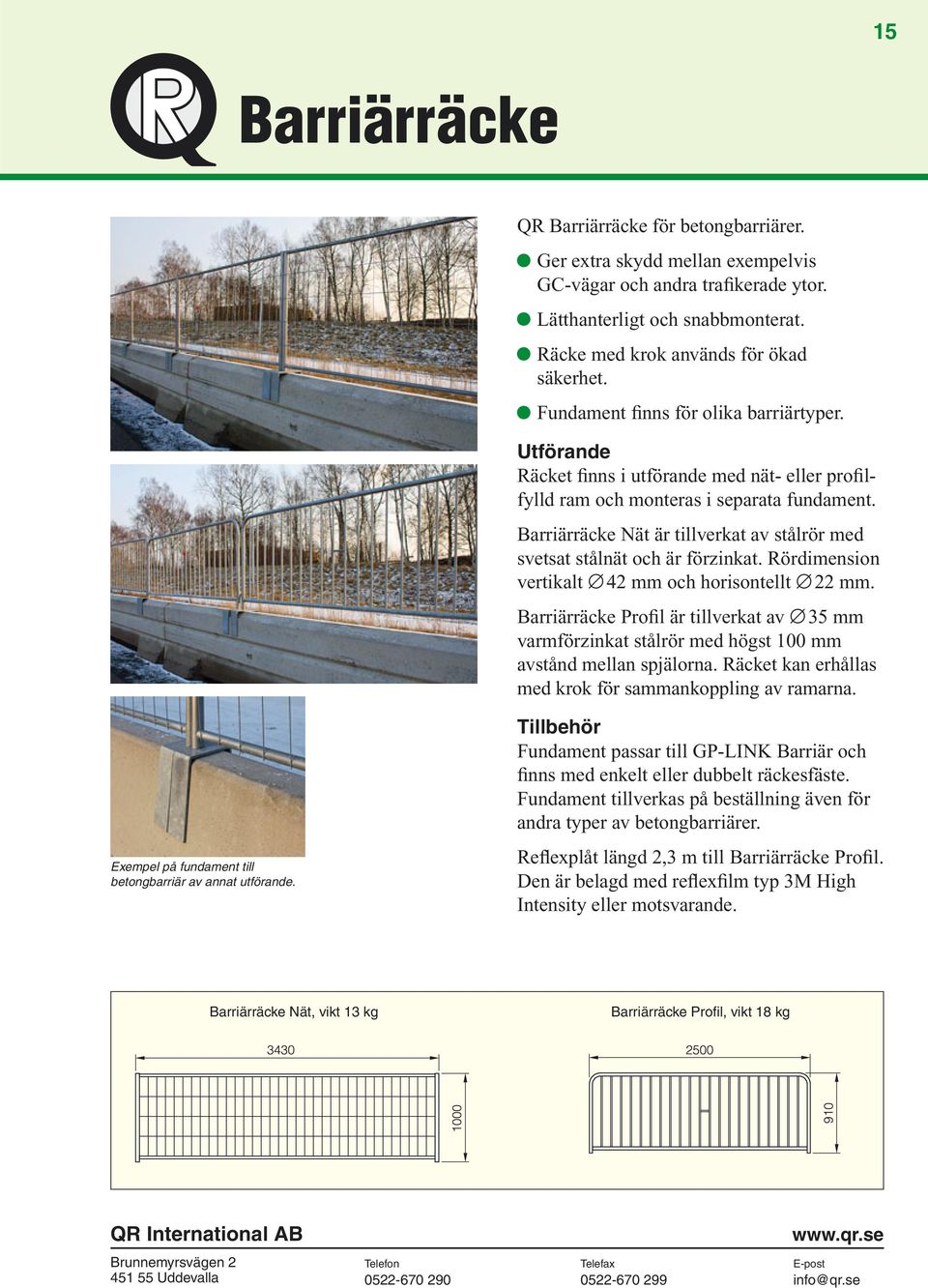

15 15 Barriärräcke QR Barriärräcke för betongbarriärer. Ger extra skydd mellan exempelvis GC-vägar och andra trafikerade ytor. Lätthanterligt och snabbmonterat. Räcke med krok används för ökad säkerhet. Fundament finns för olika barriärtyper. Räcket finns i utförande med nät- eller profilfylld ram och monteras i separata fundament. Barriärräcke Nät är tillverkat av stål rör med svetsat stålnät och är förzinkat. Rördimension vertikalt 42 mm och horisontellt 22 mm. Barriärräcke Profil är tillverkat av 35 mm varmförzinkat stål rör med högst 100 mm avstånd mellan spjälorna. Räcket kan erhållas med krok för sammankoppling av ramarna. Exempel på fundament till betongbarriär av annat utförande. Fundament passar till GP-LINK Barriär och finns med enkelt eller dubbelt räckesfäste. Fundament tillverkas på beställning även för andra typer av betongbarriärer. Reflexplåt längd 2,3 m till Barriärräcke Profil. Den är belagd med reflexfilm typ 3M High Intensity eller motsvarande. Barriärräcke Nät, vikt 13 kg Barriärräcke Profi l, vikt 18 kg

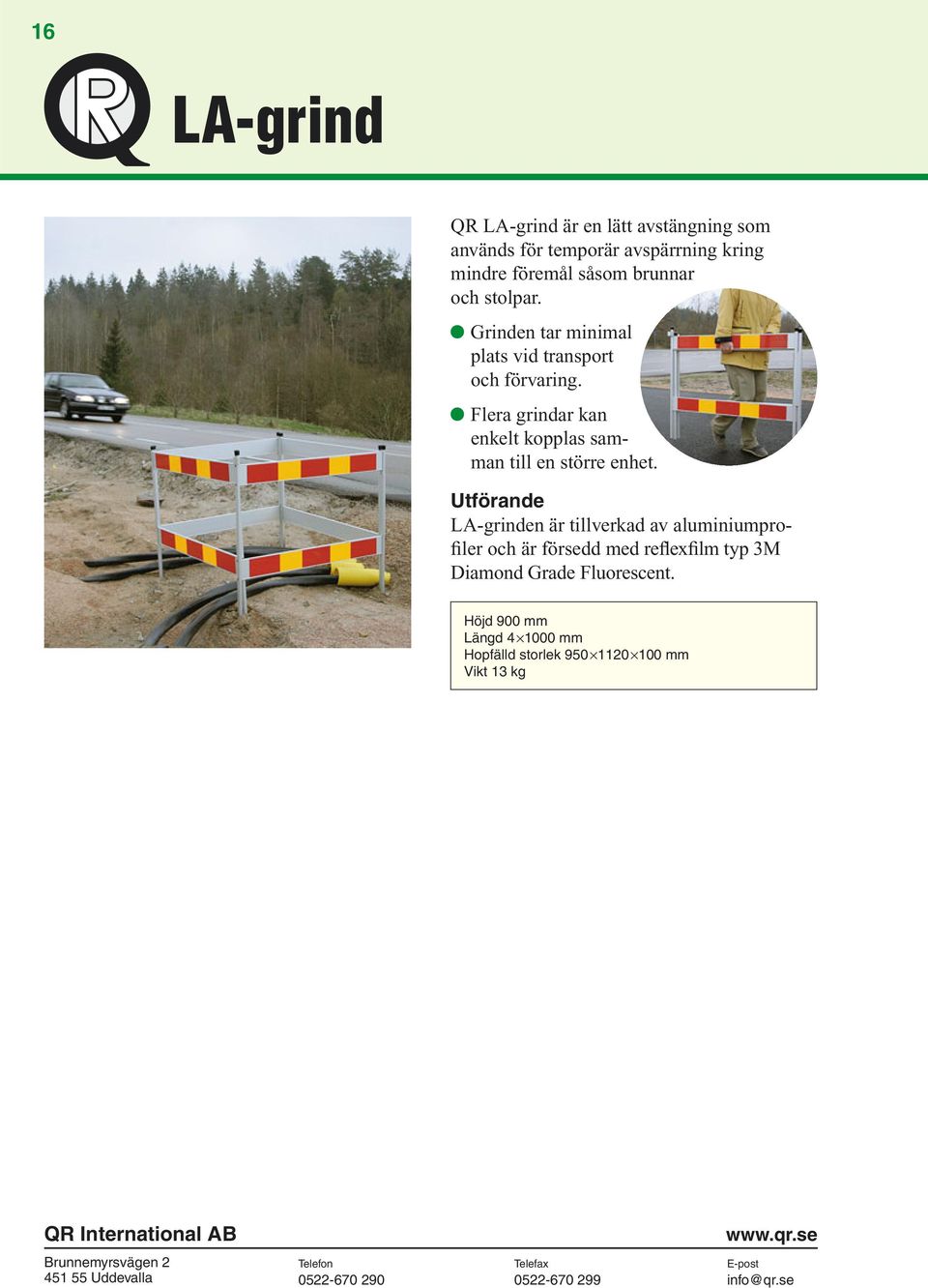

16 16 LA-grind QR LA-grind är en lätt avstängning som används för temporär avspärrning kring mindre föremål såsom brunnar och stolpar. Grinden tar minimal plats vid transport och förvaring. Flera grindar kan enkelt kopplas samman till en större enhet. LA-grinden är tillverkad av aluminiumprofiler och är försedd med reflexfilm typ 3M Diamond Grade Fluorescent. Höjd 900 mm Längd mm Hopfälld storlek mm Vikt 13 kg

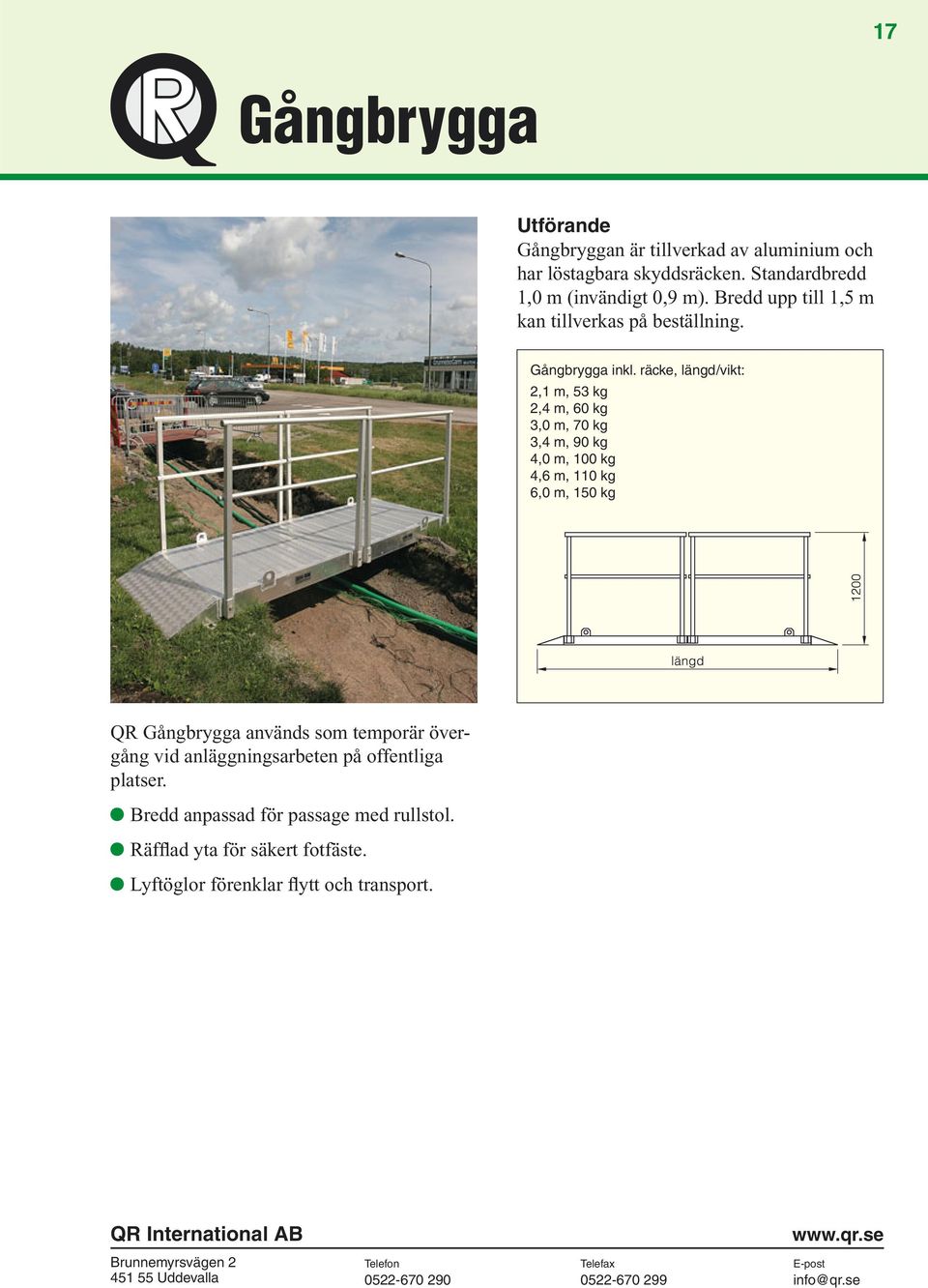

17 17 Gångbrygga Gångbryggan är tillverkad av aluminium och har löstagbara skyddsräcken. Standardbredd 1,0 m (invändigt 0,9 m). Bredd upp till 1,5 m kan tillverkas på beställning. Gångbrygga inkl. räcke, längd /vikt: 2,1 m, 53 kg 2,4 m, 60 kg 3,0 m, 70 kg 3,4 m, 90 kg 4,0 m, 100 kg 4,6 m, 110 kg 6,0 m, 150 kg QR Gångbrygga används som temporär övergång vid anläggningsarbeten på offentliga platser. Bredd anpassad för passage med rullstol. Räfflad yta för säkert fotfäste. Lyftöglor förenklar flytt och transport.

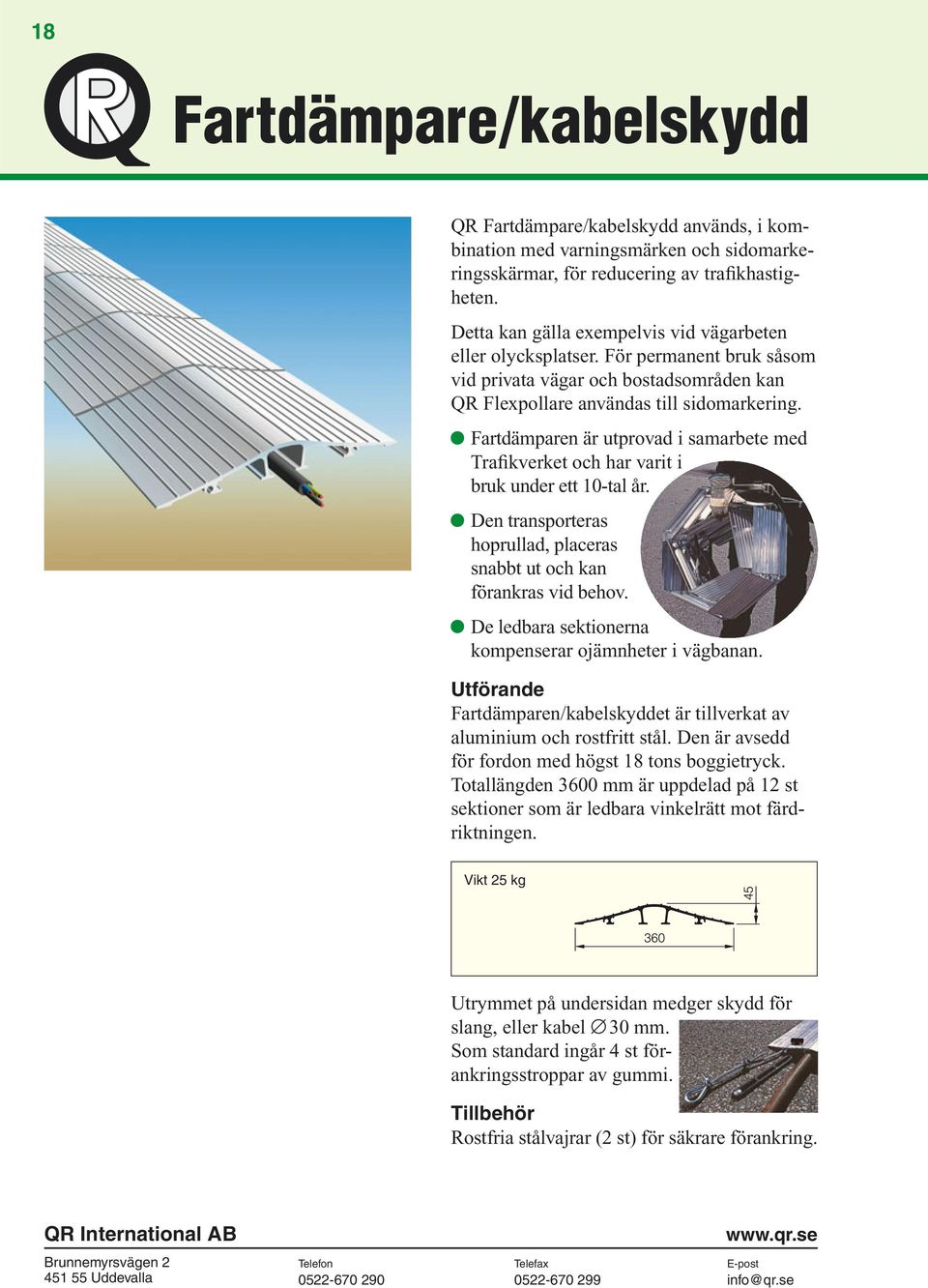

18 18 Fartdämpare/kabelskydd QR Fartdämpare/kabelskydd används, i kombination med varningsmärken och sidomarkeringsskärmar, för reducering av trafikhastigheten. Detta kan gälla exempelvis vid vägarbeten eller olycksplatser. För permanent bruk såsom vid privata vägar och bostadsområden kan QR Flexpollare användas till sidomarkering. Fartdämparen är utprovad i samarbete med Trafikverket och har varit i bruk under ett 10-tal år. Den transporteras hoprullad, placeras snabbt ut och kan förankras vid behov. De ledbara sektionerna kompenserar ojämnheter i vägbanan. Fartdämparen/kabelskyddet är tillverkat av aluminium och rostfritt stål. Den är avsedd för fordon med högst 18 tons boggietryck. Totallängden 3600 mm är uppdelad på 12 st sektioner som är ledbara vinkelrätt mot färdriktningen. Vikt 25 kg Utrymmet på undersidan medger skydd för slang, eller kabel 30 mm. Som standard ingår 4 st förankringsstroppar av gummi. Rostfria stålvajrar (2 st) för säkrare förankring.

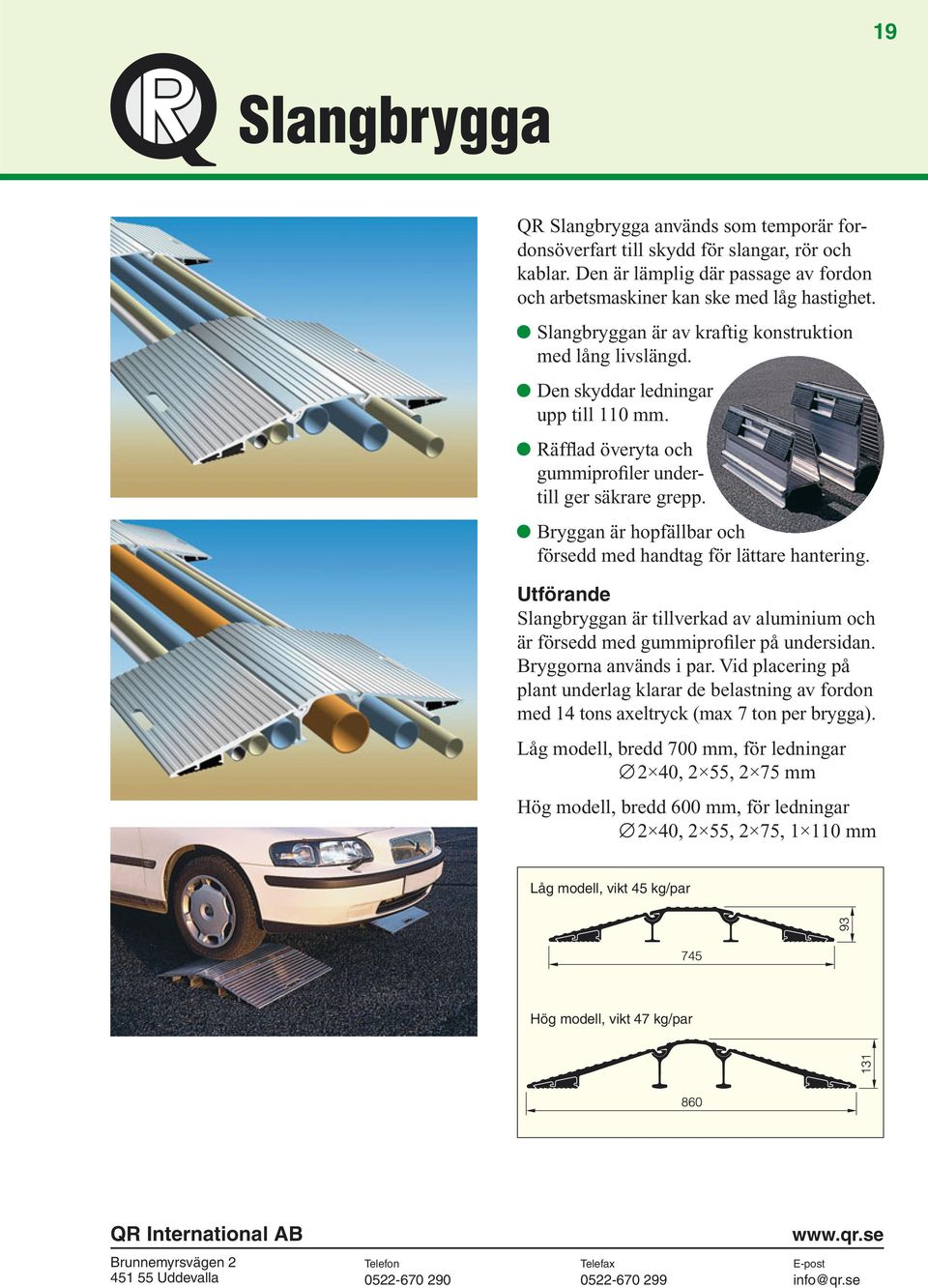

19 19 Slangbrygga QR Slangbrygga används som temporär fordonsöverfart till skydd för slangar, rör och kablar. Den är lämplig där passage av fordon och arbetsmaskiner kan ske med låg hastighet. Slangbryggan är av kraftig konstruktion med lång livslängd. Den skyddar ledningar upp till 110 mm. Räfflad överyta och gummiprofiler undertill ger säkrare grepp. Bryggan är hopfällbar och försedd med handtag för lättare hantering. Slangbryggan är tillverkad av aluminium och är försedd med gummiprofiler på undersidan. Bryggorna används i par. Vid placering på plant underlag klarar de belastning av fordon med 14 tons axeltryck (max 7 ton per brygga). Låg modell, bredd 700 mm, för ledningar 2 40, 2 55, 2 75 mm Hög modell, bredd 600 mm, för ledningar 2 40, 2 55, 2 75, mm Låg modell, vikt 45 kg/par Hög modell, vikt 47 kg/par

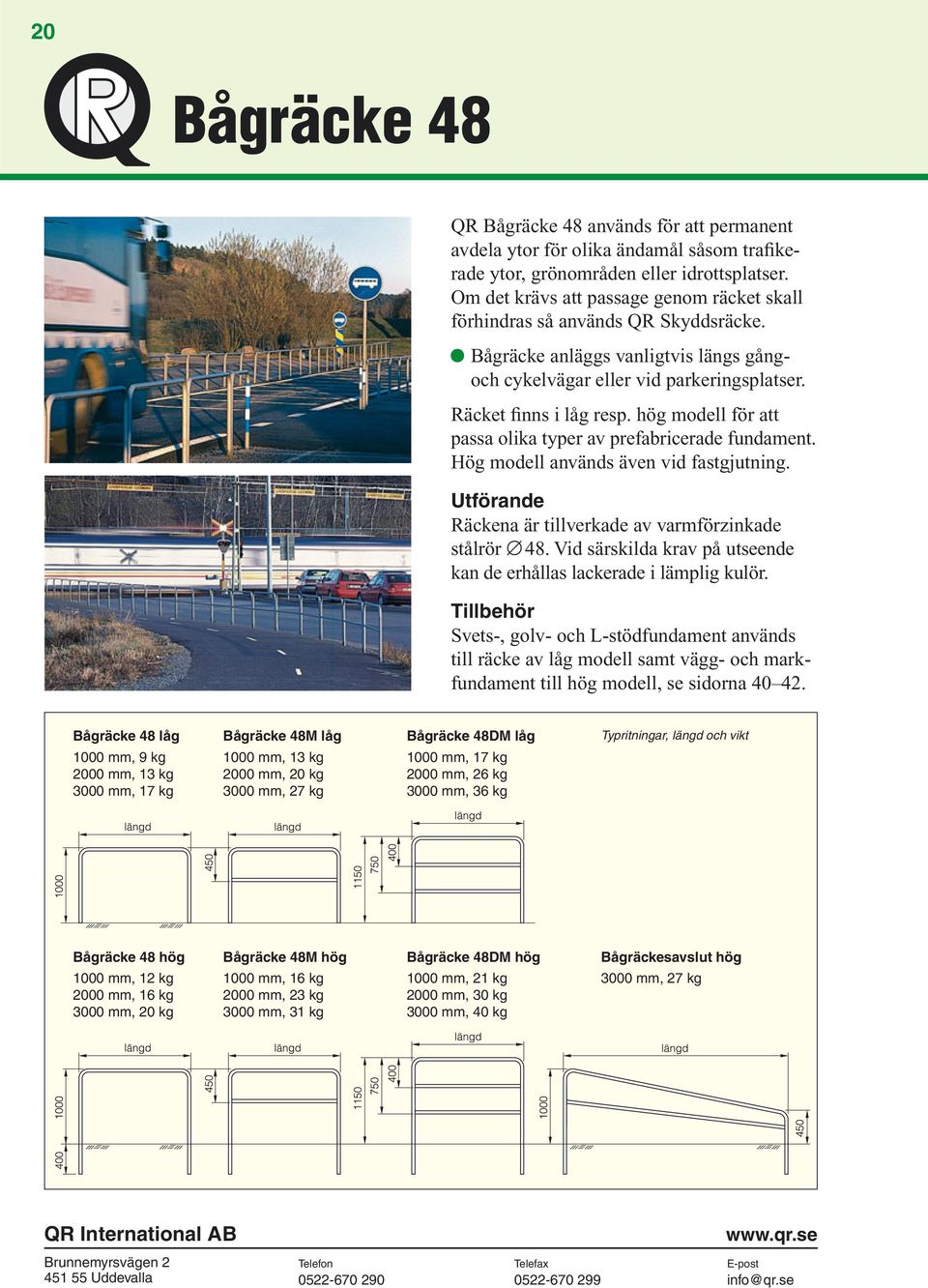

20 20 Bågräcke 48 QR Bågräcke 48 används för att permanent avdela ytor för olika ändamål såsom trafikerade ytor, grönområden eller idrottsplatser. Om det krävs att passage genom räcket skall förhindras så används QR Skyddsräcke. Bågräcke anläggs vanligtvis längs gångoch cykelvägar eller vid parkeringsplatser. Räcket finns i låg resp. hög modell för att passa olika typer av prefabricerade fundament. Hög modell används även vid fastgjutning. Räckena är tillverkade av varmförzinkade stålrör 48. Vid särskilda krav på utseende kan de erhållas lackerade i lämplig kulör. Svets-, golv- och L-stödfundament används till räcke av låg modell samt vägg- och markfundament till hög modell, se sidorna Bågräcke 48 låg 1000 mm, 9 kg 2000 mm, 13 kg 3000 mm, 17 kg Bågräcke 48M låg 1000 mm, 13 kg 2000 mm, 20 kg 3000 mm, 27 kg Bågräcke 48DM låg 1000 mm, 17 kg 2000 mm, 26 kg 3000 mm, 36 kg Typritningar, längd och vikt Bågräcke 48 hög 1000 mm, 12 kg 2000 mm, 16 kg 3000 mm, 20 kg Bågräcke 48M hög 1000 mm, 16 kg 2000 mm, 23 kg 3000 mm, 31 kg Bågräcke 48DM hög 1000 mm, 21 kg 2000 mm, 30 kg 3000 mm, 40 kg Bågräckesavslut hög 3000 mm, 27 kg

21 21 Bågräcke 76 QR Bågräcke 76 har samma användningsområde som Bågräcke 48 men används när det krävs ett robustare utförande. Räcket finns i låg resp. hög modell för att passa olika typer av prefabricerade fundament. Hög modell används även vid fastgjutning. Räckena är tillverkade av varmförzinkade stålrör 76. Vid särskilda krav på utseende kan de erhållas lackerade i lämplig kulör. Svets-, golv- och L-stödfundament används till räcke av låg modell samt vägg- och markfundament till hög modell, se sidorna Typritningar, längd och vikt Bågräcke 76 låg 1000 mm, 15 kg 2000 mm, 20 kg 3000 mm, 26 kg Bågräcke 76M låg 1000 mm, 20 kg 2000 mm, 31 kg 3000 mm, 42 kg Bågräcke 76 hög 1000 mm, 20 kg 2000 mm, 25 kg 3000 mm, 31 kg Bågräcke 76M hög 1000 mm, 25 kg 2000 mm, 36 kg 3000 mm, 47 kg

22 22 Bågräcke A/AM QR Bågräcke A/AM används för att permanent avdela ytor för olika ändamål såsom trafikerade ytor, grönområden eller idrottsplatser. Om passage genom räcket skall förhindras så används QR Skyddsräcke. Bågräcke anläggs vanligtvis längs gångoch cykelvägar eller vid parkeringsplatser. Räcket monteras på svetsfundament. Räcket är tillverkat av varmförzinkade stål rör 42 mm. Vid särskilda krav på utseende kan det erhållas lackerat i lämplig kulör. Typritningar, längd och vikt Bågräcke typ A mm, 14 kg 1980 mm, 15 kg Bågräcke typ AM mm, 15 kg 1980 mm, 17 kg Svetsfundament, se sidan 42.

23 23 Bågräcke Sträckmetall QR Bågräcke Sträckmetall används för permanent avspärrning i stadsmiljö. Det används som personskydd exempelvis vid hållplatser, eller avgränsning längs vägar och spårvägsområden. Sträckmetall fungerar som bländskydd längs trafikerade körbanor Det är ett effektivt hinder mot klättring Låsbar grind Räcket finns i låg resp. hög modell för att passa olika typer av prefabricerade fundament. Hög modell används även vid fastgjutning. Varmförzinkat räcke och grind. Räckesbåge och grindram är tillverkade av stål rör 48 mm och grindstolpar av stål rör 76 mm. Räckesbåge och grindram har fyllning av sträckmetall som finns i två maskstorlekar: mm mm Annat utförande kan erhållas på beställning. Detta kan gälla annan längd, annan typ av sträckmetall eller pulverlackerat utförande. Svets-, golv- och L-stödfundament används till räcke av låg modell samt vägg- och markfundament till hög modell, se sidorna Typritningar, höjd Bågräcke sträckmetall räcke och grind 850 mm 950 mm 1050 mm 1150 mm 1350 mm

24 24 Skyddsräcke Typritningar, längd och vikt Skyddsräcke låg 1000 mm, 21 kg 1500 mm, 28 kg 2000 mm, 35 kg 3000 mm, 51 kg QR Skyddsräcke används som permanent avspärrning för att ge ökad personsäkerhet i offentliga miljöer. Skyddsräcke hög 1000 mm, 26 kg 1500 mm, 33 kg 2000 mm, 40 kg 3000 mm, 56 kg Vanligtvis arrangeras räcket som skydd för resenärer, vid busshållplatser som ligger i anslutning till skolor och liknande. Räcket finns i låg resp. hög modell för att passa olika typer av prefabricerade fundament. Hög modell används även vid fastgjutning. Räckesbågen är tillverkad av stål rör 48 mm. Avståndet mellan spjälorna är högst 100 mm. Räckena är varmförzinkade men kan även erhållas lackerade i lämplig kulör. Svets-, golv- och L-stödfundament används till räcke av låg modell samt vägg- och markfundament till hög modell, se sidorna Förslag till busspärr

25 25 Sträckmetallräcke QR Sträckmetallräcke används för avspärrning av farliga miljöer och fungerar som bländskydd längs vägar och motorvägar. Effektivt hinder mot klättring. Räcket passar olika typer av prefabricerade fundament men kan även gjutas fast. Räckesbågen är tillverkad av stål rör 48 mm och har fastsvetsat sträckmetallnät. Räcket är varmförzinkat. med sträckmetallnät infällt i bågräcket kan även erhållas. Typritningar, längd och vikt Sträckmetallräcke 1000 mm, 27 kg 2000 mm, 51 kg 3000 mm, 72 kg Vägg- och markfundament, se sid. 40 och 42.

26 26 Kulräcke Räcket är tillverkat av stål rör och är varmförzinkat. Det kan erhållas pulverlackerat i svart färg som standard, andra färger på begäran. Stolpar 76 mm, längd 1486 mm. Handledare 48 mm, längd 1860 mm. QR Kulräcke är ett lättmonterat räcke för offentliga miljöer. Infästningen av mellanliggarna medger att räcket kan monteras i svagt sluttande terräng. Vid stor höjdskillnad används handledarhylsor för trappning. Dessa används också vid avvinkling av räcket. Stolparna kan monteras i vägg- eller markfundament. De kan även gjutas fast. Handledarhylsorna fastsättes med bult M8 40. Vägg- och markfundament, se sid. 40 och 42.

27 27 Kulräcke Flex QR Kulräcke Flex är ett lättmonterat och flexibelt räcke för offentliga miljöer. Kan lätt placeras i trappor, sluttningar och ojämn terräng. Kulled för tvär avvinkling av handledare. Förborrade hål för handledarkrok. Robust utförande med lång livslängd. Stolparna kan monteras i vägg- eller markfundament. De kan även gjutas fast. Räcket är tillverkat av stål rör och är varmförzinkat. Kulled och avslutskula till handledare är av aluminium. Räcket kan erhållas pulverlackerat i svart färg som standard, andra färger på begäran. Stolpe 76 mm alt. 48 mm, längd 1486 mm. Handledare 48 mm, längd 2 m, 4 m och 6 m. Vägg- och markfundament, se sid. 40 och 42.

28 28 Pollare QR Pollare används för avgränsning av ytor i utemiljö. Som standard är de utförda i varmförzinkat stål. De levereras för ingjutning eller med fotplåt för skruvmontage. Pollare kan tillverkas enligt beställarens önskemål. Pollare P1 Stolpe 76 mm Höjd 1100 mm Pollare P2 Stolpe 76 mm Höjd 1100 mm Pollare P3 Stolpe 76 mm Höjd 1100 mm Pollare P4 Stolpe 200 mm Höjd 1000 mm Pollare P5 Stolpe 200 mm Höjd 1000 mm Specialutförande med infälld ledbelysning och fals för trästaket.

29 29 Flexpollare QR Flexpollare används för markering av exempelvis cykelbanor, övergångsställen, refuger, busshållplatser, parkeringsplatser, vägbulor eller rondeller. Pollaren är flexibel och skonsam mot fordon. Den kan förses med olika typer av reflex. Inpräglat riktmärke till hjälp för synskadade. Pollaren är tillverkad av underhållsfritt och återvinningsbart material. Pollaren gjuts fast eller monteras i det medföljande plaströret som grävs ned i marken. Pollaren är ihålig och tillverkad av väderbeständig, genomfärgad polyuretan i kulörerna svart (RAL 9001) och blå (NCS 3070 R70B). Valfri kulör kan även erhållas på beställning. Självhäftande vitt eller gult reflexband ingår. Reflextyp 3M Diamond Grade Fluorescent, alternativt 3M High Intensity eller motsvarande som uppfyller Trafikverkets norm. Vikt 9 kg För vägledning av synskadade vid övergångsställen och liknande, placeras pollaren med det präglade riktmärket i gångriktningen Reflexskärm blå/gul som fastsättes med clips. Förborrade hål i pollaren kan erhållas.

30 30 Påkörningsskydd QR Påkörningsskydd används som permanent skydd på exempelvis parkeringsplatser. Mångsidigt användningsområde såsom skydd för träd och belysningsstolpar. Bågen monteras i markfundament eller på svetsfundament. Bågen är tillverkad av varmförzinkat stål rör och finns i två storlekar: 48 mm, höjd 1000 mm varav 700 mm ovan mark, längd 700 mm, vikt 8 kg. 76 mm, höjd 1090 mm varav 700 mm ovan mark, längd 750 mm, vikt 13 kg. Svets- och markfundament, se sidan 42.

31 31 Skyltbåge QR Skyltbåge till markeringsskärm för fast sidohinder. Den används främst för att markera avsmalnande körfält vid övergångsställen. Detta är en av många trafiksäkerhetshöjande åtgärder vid övergångsställe. Bågen monteras på svetsfundament. Vikt med skylt 8 kg Bågen är tillverkad av 42 mm stål rör och är varmförzinkad. Den kan erhållas pulverlackerad i svart färg som standard, andra färger på begäran. Skylt med reflexfilm 3M eller motsvarande. Finns höger eller vänster. Svetsfundament, se sidan 42.

32 32 Bilspärr 48 QR Bilspärr 48 används som hinder mot obehörig trafik på gång- och cykelvägar. Fungerar som utkörningsskydd och fartdämpare för cyklar och mopeder. Lätt öppningsbar med trekantsnyckel vid mindre krävande säkerhet. Bilspärren är tillverkad av stål rör och varmförzinkad. Enkellåssystem med Assa låshus alt. lås för trekantsnyckel. Reflexfilm typ 3M Diamond Grade. Höjd 1,0 m, längd 1,15 m, 1,65 m och 2,0 m. Grindblad 48 mm, stolpe 60 mm. Vänster- alt. högerhängd. Bultkorg, se sidan 42. Prefabricerat betongfundament kan även erhållas.

33 33 Bilspärr 60 QR Bilspärr 60 används främst som hinder mot obehörig trafik med större fordon på gårdar och gångvägar i bostadsområden. Robust spärr med flera låsalternativ. Bilspärren är tillverkad av stål rör och varmförzinkad. Enkel- eller dubbellåssystem, alt. hålla-nyckel-funktion, med Assa låshus. Låssystemet kan anpassas efter behov och eventuell kombination med eget system. Alternativt levereras lås för trekantsnyckel. Reflexfilm typ 3M Diamond Grade. Höjd 1,0 m, längd 1,5 m, 2,0 m och 2,5 m. Grindblad 60 mm, stolpe 102 mm. I standardutförande är spärren vänsterhängd och öppningsbar 90 grader. Bultkorg, se sidan 42. Prefabricerat betongfundament kan även erhållas.

34 34 Vridbom QR Vridbom används för att hindra obehörig trafik på exempelvis skogsvägar. Anpassbar längd, bommen kapas vid behov. Låsbar i stängt eller öppet läge. Vridbommen är tillverkad av stål rör och varmförzinkad. Låsning med hänglås (ingår ej). Reflexfilm typ 3M Diamond Grade. Stolpar fastgjutes på plats. Höjd 1,0 m, längd 4,8 m, vikt 48 kg. Bom 60 mm, anslagsstolpe 48 mm. Extra anslagsstolpe kan erhållas för att låsa bommen i öppet läge.

35 35 Lyftbom QR Lyftbom används för att hindra obehörig trafik på mindre vägar eller vid in- och utfarter. Teleskopisk modell för lätt anpassbar längd. Låsbar i stängt eller öppet läge. Lyftbommen är tillverkad av stål rör och är varmförzinkad. Reflexfilm typ 3M Diamond Grade. Stolpar fastgjutes på plats. Hänglås ingår ej. Lyftbommen finns i två storlekar: Höjd 1,0 m, längd 3,0 5,5 m, vikt 130 kg. Höjd 1,0 m, längd 5,0 7,0 m, vikt 190 kg. Bom mm, anslagsstolpe 76 mm.

36 36 Barnstugelås QR Barnstugelås är den pålitliga barnvakten som inte ger ef ter. Låset passar flertalet grindtyper som används till inhägnader kring barn stugor, sim bas säng er eller villatomter kort sagt överallt där barn behöver extra skydd. Låset kan normalt inte öppnas av barn under sju år. Robust utförande i rostfritt stål. Tillförlitlig, helkapslad konstruktion med 20 års funktionsgaranti. Dessutom snygg och tilltalande design. Lås och fästdon av rostfritt stål med greppkula av plast. Fjäderbelastad låskolv med lyftkraft 6 kg eller 10 kg kan erhållas, beroende på grind ens höjd och användarens behov. Låsbeslag finns för vän ster- eller högerhängd grind. Låset monteras normalt på inåtgående grind med följande rekommenderade minimimått. Grundläggningsdjup 1200 Fundament 400 Grindstolpe Ram ,5 Gångjärnskrok 16

37 37 Hundgård QR Hundgård är ett flexibelt system för inhägnader som används vid kennlar, hundpensionat eller av privata hund ägare. Lätt att hantera och lätt att montera. Storleken anpassas allt efter behov. Förskjutbara ramar gör att inhägnaden kan placeras på ojämnt underlag. Hundgården på bilden är 2,4 3,6 m Stängselramar och grindparti mm är tillverkade av varmförzinkat stål. Ramarna kopplas samman med tillhörande bygl ar. Stabiliserande hörnstag till stor a inhägnader. Fransk skruv 6 80 mm för per manent montering på syll, fastsättes i de förborrade hålen.

38 38 Bryggrind QR Bryggrind används för permanent avspärrning av båtbryggor. Effektivt tillträdesskydd. Robust konstruktion med 5 års garanti. Passar bryggor med bredd 2,0 3,3 m. Bryggrinden är tillverkad av stålprofiler med fastsvetsat sträckmetallnät. Alla delar är varmförzinkade. Lås ASSA (cylinder ingår ej). Sidostyckena fastsättes i bryggan med 12 mm träskruv alt. genomgående maskinskruv. Låscylinder och kantregel kan erhållas. Vikt 415 kg Vy från brygga

39 39 Stamskydd QR Stamskydd används som skydd mot yttre åverkan på träd i stadsmiljö. Form och funktion kombinerad på ett tilltalande sätt en stilfull och hållbar produkt för utemiljö såväl längs gator som i parker, på gårdar och torg. Stamskyddet är tillverkat av 34 mm stål rör och är varmförzinkat. Pulverlackerat utförande kan erhållas i ett flertal kulörer. Förankras genom nedgrävning. Skyddet finns i två standardstorlekar: Totalhöjd 2,47 m, därav ovan mark 1,9 m, diam. 330/650 mm, vikt 25 kg. Totalhöjd 1,65 m, därav ovan mark 1,1 m, diam. 700/1000 mm, vikt 40 kg. Andra utföranden tillverkas på beställning.

40 40 Väggfundament Väggfundament sidomontage Fäste med utvändig hylsa för runda stolpar. Varmförzinkat stål. Hål för mm expanderbult. Stolpar fastlåses med plastkil. Ände vänster (H B) mm mm Ände höger (H B) mm mm Mellan enkel (H B) mm mm Mellan dubbel (H B) mm mm Innerhörn enkel (H B) mm mm Innerhörn dubbel (H B L) mm mm Ytterhörn enkel (H B) mm mm Ytterhörn dubbel (H B) mm mm Fundament tillverkas även enligt beställarens önskemål.

41 41 L-stöd-/golvfundament L-stödfundament Fäste med invändigt rör för runda stolpar. Varmförzinkat stål. Hål för mm expanderbult. Ände vänster (H B) mm mm Ände höger (H B) mm mm Mellan enkel (H B) mm mm Mellan dubbel (H B) mm mm Golvfundament Fäste med invändigt rör för runda stolpar. Varmförzinkat stål. Hål för mm expanderbult. Ände (H B) mm mm Mellan enkel (H B) mm mm Mellan dubbel (H B) mm mm Fundament tillverkas även enligt beställarens önskemål.

42 42 Markfundament/bultkorgar Markfundament Fundament för runda stolpar. Varmförzinkat stål. Stolpar fastlåses med plastkil. Svetsfundament ingjutning Fundament av stål för fastsvetsning av stolpar. Varmförzinkat alt. utan ytbehandling. Enkel (H B) mm mm Passar bågräcke, stolpar etc (L B) mm Passar skyltbåge (L B) mm Dubbel (H B) mm mm Bultkorg ingjutning Bultkorg med gängad stång av elförzinkat stål. Levereras med 8 st muttrar och 8 st brickor av varmförzinkat stål. Passar bilspärr (H C C) M mm Passar byggstängselgrind (H C C) M mm Passar fotplåt (H C C) M mm (fotplåt mm) M mm (fotplåt mm) M mm (fotplåt mm) Fundament tillverkas även enligt beställarens önskemål.

43 43 Quik-Rok Snabbcement Quik-Rok Snabbcement används för att gjuta fast exempelvis dubbar, bultar, stolpar, stag, räcken eller maskinstativ. Den används till allt som på ett säkert sätt skall för ankras i borrhål eller ursparningar. Quik-Rok expanderar (max 0,2%) och är därför lämplig även vid undergjutning. Quik-Rok har egenskaper långt utöver det vanliga: Binder efter cirka 10 mi nu ter. Kan användas ned till -6 C. Expanderar och låser fast in gjut nings god set. Orsakar inte kor ro si on på lättmetall. Har extremt hög hållfasthet redan efter en timma. Tack vara den korta bindetiden så kan injustering och fastgjutning ske praktiskt taget i ett och samma moment. Arbetet kan därför bedrivas i en följd utan avbrott eller långa väntetider. Med Quik-Rok kan man fortsätta arbetet även när under laget är kallt. Produkten fungerar ned till -6 C med samma korta bindetid. Provning av tryckhållfasthet vid olika lagringsförhållanden (1 volymdel vatten + 3 volymdelar Quik-Rok) 1 tim vid -6 C 23 MPa 1 tim vid +20 C i rumsluft 43 MPa 1 dygn vid -6 C 43 MPa 1 dygn vid +20 C / 50% 44 MPa 7 dygn i torr miljö 45 MPa
