1 PRE-Serie PRE Plan-Serie november 2017 Inred med vacker värme

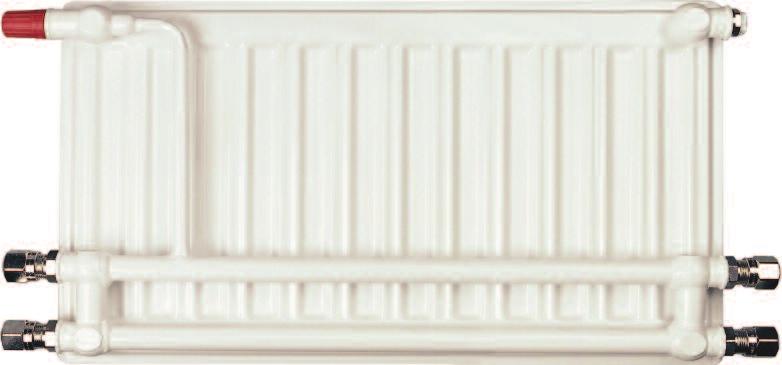

2 Välj en billigare totallösning välj PRE-Serie Oavsett om du är beställare, installatör, arkitekt eller konsult så ska du alltid vara nöjd efter att ha valt radiatorer från Epecon. Väljer man PRE-Serie så vågar vi påstå att den chansen är väldigt stor. Genom den unika konstruktionen av PRE-Serie, med fast rörstråk integrerat med radiatorn, så kan vi optimera installationen på många sätt. Totalkostnaden för en radiatorinstallation blir betydligt lägre med Pre-Serie tack vare låga tillkommande kostnader för rör- och rördelar och mycket tidseffektivt montage. Totalkostnad Montage Montage Rör och delar Rör och delar Radiator Radiator Standard radiator PRE-serie 2 Epecon AB Tel

3 PRE-Serie är optimerad på alla sätt. Den har alltid ett prefabricerat rörstråk på baksidan TidseffekTivT MonTage Ju längre stråk desto större blir vinsten. Häng radiatorn och kapa till rör mellan radiatorerna, inga S eller T-kopplingar behövs. MiniMalT Med RöRdRagning och kopplingar Större delen av rördragningen sitter redan på radiatorn och med endast fyra rörkopplingar per radiator går installationen snabbt och läckagerisken minimeras. pre-serie PRE-Serie är en radiator som är optimerad på alla sätt. Den har alltid ett prefabricerat rörstråk svetsat på baksidan vilket gör att bröstningshöjden kan nyttjas maximalt. Oavsett effektgrupp så bygger anslutningarna ut lika långt från vägg. Det betyder att rör aldrig behöver anpassas annat än på längden. Placera ut radiatorerna på vägg mät avståndet mellan kapa till rören och dra ihop. konstruktion PRE-Serie har ett rörstråk i 22 mm stålrör på baksidan och som sträcker sig i radiatorns fulla längd. Det övre röret ansluter till en inbyggd ventil och det undre röret till radiatorns retur. På så vis får vi ett vanligt 2-rörssystem integrerat i radiatorn. Avfettad, fosfaterad och pulverlackerad stålplåt. Inbyggda fördelningsdysor för optimal vattenfördelning. Konvektionsplåtarna är utformade för en effektiv värmespridning. Epecon AB Tel

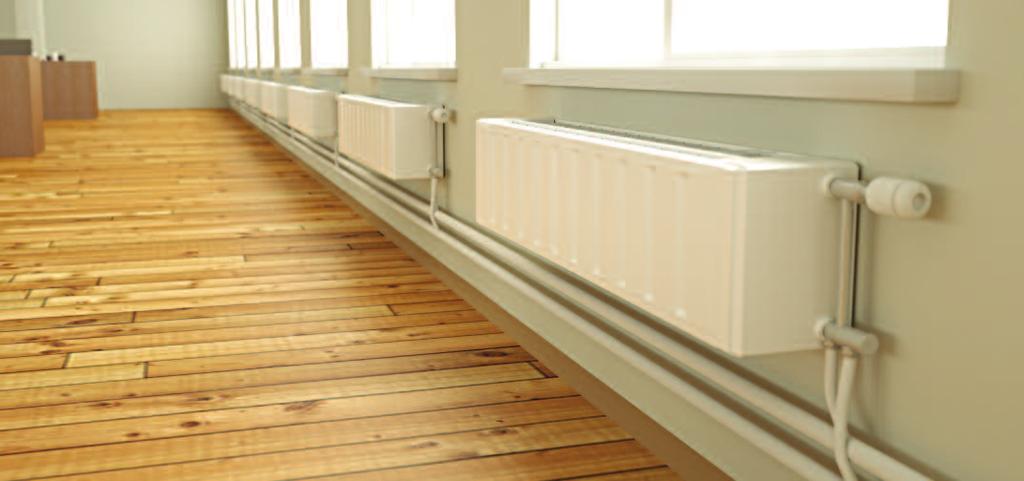

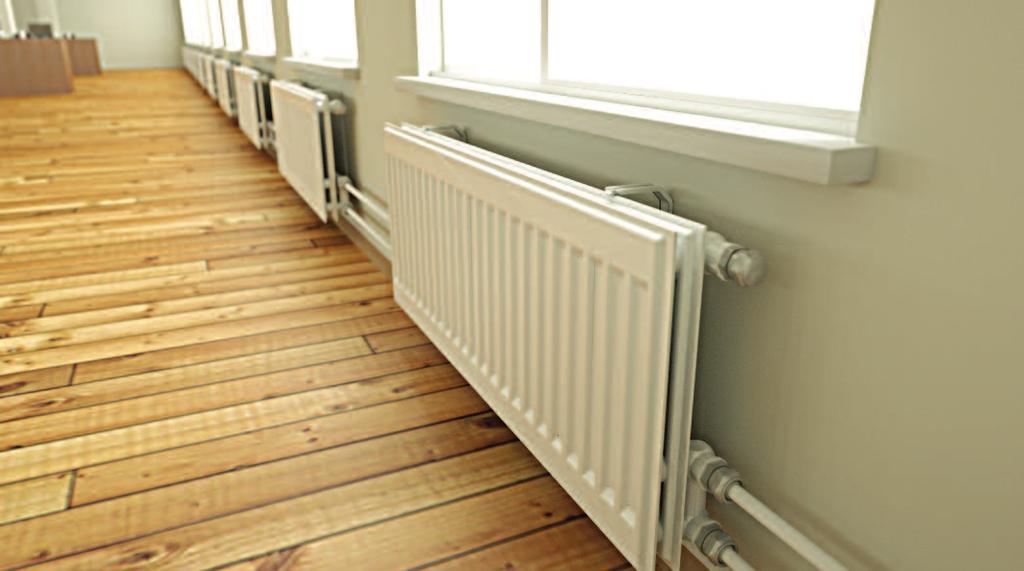

4 Nyttja bröstningshöjden Vid en klassisk installation med rördragning under radiatorerna så blir radiatorerna både lägre och djupare. Med PRE-Serie får man en mer slimmad installation. Förutom det rent estetiska så kan man med PRE-Serie också ge bättre förutsättningar för möblering och inredning. 4 Epecon AB Tel

5 TEkNISk DATA Anslutningsalternativ & Beställningskod Material: kallvalsad tunnplåt Tjocklek i paneler 1.15 mm Tjocklek i konvektorplåt 0.4 mm Ytbehandling: Avfettning, fosfatering och pulverlackning med polyesterbaserad lack. Härdad i ugn vid en temperatur på 200 C. Färgtjocklek 80 m y pre-serie vänster (sev) färg: Vit RAL kan även levereras i andra kulörer mot pristillägg. driftstemperatur: max +110 grader C. Max drifttryck: 10 bar anslutningar: 4 st invändiga rörgängor R15. Levereras med luftventil. kvalitet: Tillverkat under kontroll av EN ISO 1 samt i enlighet med EN442. emballage: Radiatorn är emballerad med well-papp och krympplast för optimalt skydd under transport och lagring. Radiatorns front är dessutom beklädd med skyddande well-papp som bör sitta kvar under installationen. leveransvilkor: Enligt AAVVS-09. Garantitid: 5 år. pre-serie höger (seh) anslutningsalternativ För radiatorns funktion så spelar det ingen roll om man ansluter från höger eller vänster. Det man däremot måste välja är om termostaten ska sitta på höger eller vänster sida. Exempel på serieanslutning höger, SEH. vid beställning av pre-serie används följande beställningskoder: PRES SEV SEV (serie vänster) eller SEH (serie höger) (dm) Höjd (dm) Effektgrupp, typ PRES (PRE-Serie) eller PREP S (PRE Plan-Serie) Epecon AB Tel

6 Med PRE-Serie ges möjligheten att optimera installationen. effektgrupper Med PRE-Serie ges möjligheten att optimera installationen. 2 olika modeller - PRE-Serie med profilerad front - PRE-Serie med plan front 19 olika längder PRE-Serie och PRE Plan-Serie finns i längder från till mm. 5 olika höjder Båda modellerna finns i höjder från 200 till mm olika effektgrupper Typ 10 1 panel Typ 11 1 panel 1 konv. plåt Typ 20 2 paneler Typ 21 2 paneler 1 konv. plåt Typ 21s 2 paneler 1 konv. plåt Typ 22 2 paneler 2 konv. plåt Typ 30 3 paneler Endast höjd 200 mm Typ 31 3 paneler 1 konv. plåt 41 Typ 40 4 paneler 41 Typ 41 4 panel 1 konv. plåt 41 samma avstånd från vägg Till centrum anslutning oavsett TYp av RadiaToR Det är alltid c/c 60 mm mellan anslutningarna vilket gör att dubbelklammer för stam kan användas om radiatorerna sitter med lite längre avstånd Typ 11, 22, 31 & 41 finns inte för höjd 200 mm med undantag för Typ 21 som då heter 21S. 6 Epecon AB Tel

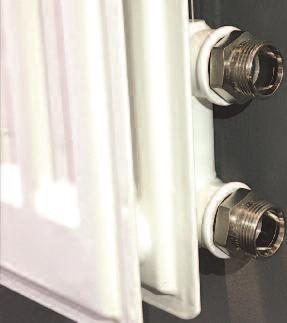

7 Anslutning och Ventilinsatser Eftersom PRE-Serie har 22 mm rör på baksidan så kan många radiatorer monteras i samma stråk. Epecon erbjuder därför anslutning för 12, 15, 18 och 22 mm koppar eller tunnväggiga stålrör. Då samtliga radiatorer i ett stråk är anslutna till det prefabricerade rörstråket så monteras lämpligtvis avstängningsventiler enbart på den första radiatorn i stråket. Möjlighet att montera avtappningsventil finns på den sista radiatorn i stråket. Röranslutning för 12 & 15 cu alternativt 18 & 22 cu. Som sista radiator kan man välja en sidokopplad PRE utan rör på baksidan men det går precis lika bra att ta en PRE-Serie och montera pluggar i stråkets slut. Man slipper med det senare alternativet blanda in ytterligare en modell på radiator. Luftningsventil, R15, ingår alltid i priset på radiatorer från Epecon. Avstängningsventil rak Finns i flera olika fabrikat. Avtappningsventil, R15 ventilinsatser PRE-Serie och PRE Plan-Serie levereras som standard med integrerad ventilinsats monterad i radiatorn. Till radiatorn passar ventilinsatser av fabrikat IMI, MMA och Danfoss. Ange fabrikat och kv-intervall vid beställning. ventilinsats kv-värde (kvδt2k) IMI Vit 0,13-0,75 IMI Röd 0,06-0,26 IMI Eclipse* Danfoss RA-N Röd 0, Danfoss RA-U Gul 0,04-0,24 MMA FVI 0,04-0,5 (kvδt2k) avser kv-värde med monterad termostat * - Ventilinsats Eclipse levereras mot en tillkommande kostnad.. Epecon AB Tel

8 Montage väggkonsoler MonTage på vägg PRE-serie levereras som standard med väggkonsoler som greppar runt panelens över- och underkant. B A H Upp till en radiatorlängd på 1 mm levereras två konsoler till varje radiator. Vid en längd överstigande 1 mm levereras tre konsoler. Mått A och B avser avstånd från radiatorns underkant till övre respektive nedre skruvhål för konsolen. Alla väggkonsoler kan fritt placeras i sidled och kan enkelt anpassas till väggreglars placering. På samtliga modeller av PRE-Serie så greppar konsolen om radiatorns innersta panel. D MÅTTabell Radiatorhöjd (h) alla a b d a b d a b d a b d a b d Modeller PRE-Serie kan även monteras på golvkonsol men det förutsätter att rören mellan radiatorerna kan fixeras, klamras, på ett sätt som uppfyller branschregler. kontakta Epecon om Ni har önskemål om golvmonterade PRE-Serie. TillbehöR PRE-serie passar i de flesta lokaler och kan kombineras med många av Epecons tillbehör. För lite mer krävande miljöer rekommenderas dessa: skolkonsol Förstärkt konsol för publika miljöer och skolor. konsolen är tillverkad i 3 mm stål. Radiatorn går inte att demontera utan verktyg. låsbygel Används som komplement till väggkonsoler när en förstärkt infästning av PRE-serie krävs. Termostatskydd Används som stöld-, och vandalskydd för termostaten 8 Epecon AB Tel

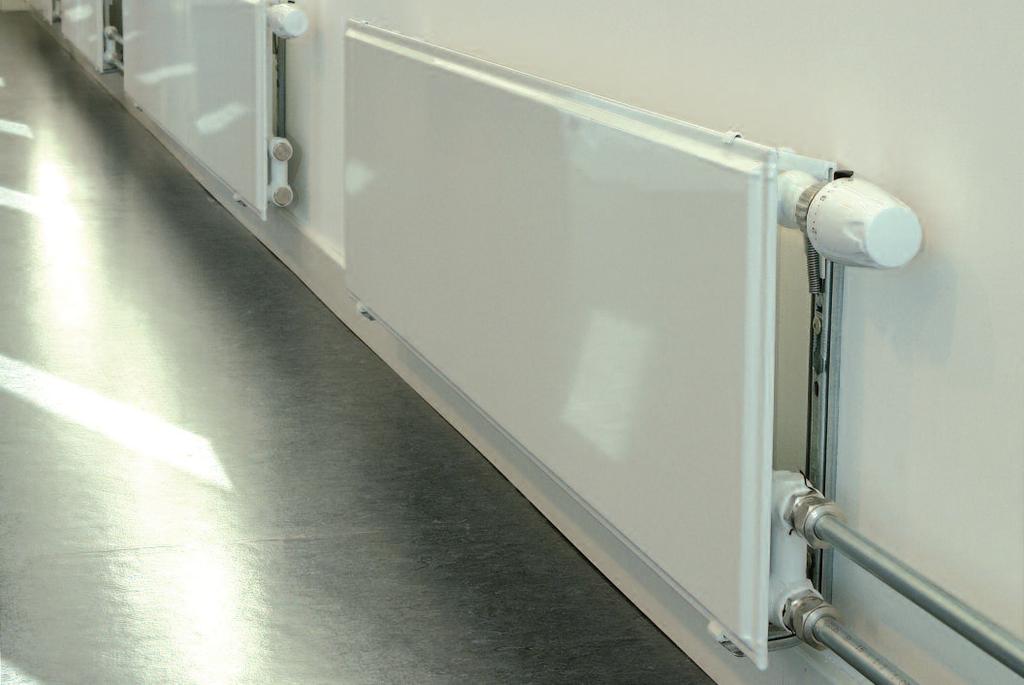

9 Termostater Termostater från de ledande fabrikaten i Sverige kan levereras av Epecon för att passa med önskad ventilinsats. Vi har även termostater för publika miljöer, termostater med utdragna givare samt termoställdon. I tabellen nedan redovisas byggmåttet från radiatorns kortsida på våra vanligaste termostater. A Termostat a [mm] IMI Nordic 85 IMI TRV MMA Evosence 90 Danfoss RA 80 Danfoss RAS-C 90 PRE-Serie och PRE Plan-Serie finns båda med i MagiCAD. I och med att radiatorn har rörstråket monterat redan från fabrik så får den fyra anslutningspunkter. I dagsläget kan MagiCAD bara hantera produkter med två anslutningar. Det finns sätt att kringgå det problemet så PRE-Serie ändå kan beräknas i uppritade system. kontakta gärna MagiCAD-support eller oss på Epecon så hjälper vi till med tips. Epecon AB Tel

10 PRE-Serie värmeffekt i watt 75/65/20 och 55/45/20 uppmätt enligt EN 442 PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 S Typ 22 H=200 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c H=200 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c Epecon AB Tel

11 PRE-Serie värmeffekt i watt 75/65/20 och 55/45/20 uppmätt enligt EN 442 PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H=300 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c H=300 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c Epecon AB Tel

12 PRE-Serie värmeffekt i watt 75/65/20 och 55/45/20 uppmätt enligt EN 442 PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c H= [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c Epecon AB Tel

15 PRE Plan-Serie värmeffekt i watt 75/65/20 och 55/45/20 uppmätt enligt EN 442 PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 S Typ 22 H=200 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c H=200 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c Epecon AB Tel

16 PRE Plan-Serie värmeffekt i watt 75/65/20 och 55/45/20 uppmätt enligt EN 442 PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H=300 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c H=300 [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c Epecon AB Tel

17 PRE Plan-Serie värmeffekt i watt 75/65/20 och 55/45/20 uppmätt enligt EN 442 PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c H= [mm] 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c 75/65 o c 55/45 o c Epecon AB Tel

20 PRE-Serie vikt och volym PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 S Typ 22 H=200 [mm] vikt volym vikt volym vikt volym vikt volym vikt volym ,6 2,3 3,1 4,7 5,1 5,5 6,2 6,6 9,0 10,1 1 0,5 0,6 0,7 0,9 1,0 1,1 1,2 1,4 1,5 1,6 1,8 2,1 2,5 2,8 3,1 4,7 5,5 6,2 8,6 9,4 10,2 10,9 1 12,5 1 15,6 17,9 20,3 23,4 1,0 1,2 1,5 2,5 4,2 6,4 6,1 7,9 9,6 10,5 11,4 1 13, ,5 20,1 2 26,2 1,0 1,2 1,5 2,5 4,2 6,4 H=200 [mm] vikt volym vikt volym vikt volym vikt volym ,4 10,5 1 12,9 1 16,4 17,6 1 19,9 21,1 23,4 26,9 30,4 35,1 4,1 4,8 5,5 6,3 6,7 9,6 11,1 12,5 15,6 17,2 1 20,2 21,8 23,4 2 26,6 2 31,2 3 40,6 46,8 6,4 6,9 7,9 8,4 8,9 9,9 12,8 14,8 20 Epecon AB Tel

21 PRE-Serie vikt och volym PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H=300 [mm] vikt volym vikt volym ,3 2,9 4,1 4,7 5,3 6,4 7,6 8,2 8,8 9,4 10, ,6 0,7 0,8 1,0 1,2 1,5 1,8 2,3 2,5 2,9 3,8 3,1 4,6 6,2 6,9 7,7 9,3 10,1 10,8 11,6 12, ,1 2 0,7 0,8 1,0 1,2 1,5 1,8 2,3 2,5 2,9 3,8 vikt volym vikt volym vikt volym 4,7 8,2 9,4 10,5 1 12,9 1 16,4 17,6 1 19,9 21,1 23,4 26,9 30,4 35,1 2,3 4,0 4,7 5,3 6,7 7,7 6,8 9,5 10,9 1 13,6 1 16,3 17,7 19,0 20,4 2 23,1 2 27,1 31,2 35,3 40,7 2,3 4,0 4,7 5,3 6,7 7,7 6,2 7,7 9,3 10,8 12, ,1 21,6 2 24,7 26,3 2 30,9 35,5 40,2 46,3 2,3 4,0 4,7 5,3 6,7 7,7 H=300 [mm] vikt volym vikt volym vikt volym vikt volym ,8 10,5 12,3 15,8 17,6 19,3 21,1 22,9 24,6 26,4 2 29,9 31,6 35,1 40,4 45,6 5 2,5 4,0 4,5 5,5 7,5 8,0 9,0 11, ,6 15,5 17,5 21,4 2 25,3 27,2 29,2 31,1 33,1 3 38,8 44,7 50,5 58,3 2,5 4,0 4,5 5,5 7,5 8,0 9,0 11, ,4 1 16,4 1 21,1 23, ,5 32,8 35,1 3 39,8 42,1 46,8 53,8 60,8 70,2 4,0 4,7 5,3 6,7 7,3 8,0 9,3 10,7 11, ,3 17,3 20,0 10, ,7 20,2 2 25,3 2 30,3 3 37,9 40,4 4 45,5 50, ,8 4,0 4,7 5,3 6,7 7,3 8,0 9,3 10,7 11, ,3 17,3 20,0 Epecon AB Tel

22 PRE-Serie vikt och volym PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] vikt volym vikt volym vikt volym vikt volym vikt volym ,1 4,7 5,5 6,2 8,6 9,4 10,1 10,9 1 12,5 1 15,6 17,9 20,3 23,4 0,9 1,1 1,5 2,4 2,8 5,6 4,2 5,3 6,4 9,5 10, ,1 21,2 2 27,6 31,8 0,9 1,1 1,5 2,4 2,8 5,6 6,2 9,4 10,9 12,5 15,6 17,2 1 20,3 21,8 23,4 2 26,6 2 31,2 3 40,6 46,8 4,8 6,1 6,9 1 9,2 11,0 12,9 14,7 16,6 18,4 20,2 22,1 24,0 25,8 27,7 29,5 3 33,1 36,8 42,3 47,9 5 4,8 6,1 6,9 1 10, ,1 21,2 2 25,5 27,6 2 31,8 3 36,1 38,2 42,4 48,8 5 63,6 4,8 6,1 6,9 1 H= [mm] vikt volym vikt volym vikt volym vikt volym ,4 1 16,4 1 21,1 23, ,5 32,8 35,1 3 39,8 42,1 46,8 53,8 60,8 70,2 4,6 7,2 9,1 9,8 10,4 11, ,9 19,5 10,5 13,1 1 18,3 21,0 23,6 26,2 28,8 31,4 34,1 36,7 39,3 41,9 44,6 47,2 52,4 60,3 6 78,6 4,6 7,2 9,1 9,8 10,4 11, ,9 19,5 12,5 15,6 1 21, , ,6 4 46,8 49,9 53,1 56,2 62,4 71,8 81,1 93,6 6,1 6,9 9,5 10,4 12, ,8 15,6 17,3 19,9 22,5 2 13,6 1 20,4 23,8 27,2 30,6 34,0 3 40,8 44,2 47,6 51, ,2 68,0 78,2 88,4 10 6,1 6,9 9,5 10,4 12, ,8 15,6 17,3 19,9 22, Epecon AB Tel

23 PRE-Serie vikt och volym PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] vikt volym vikt volym ,8 8,8 9,8 10, ,7 15,6 16,6 17,6 19,5 22,4 2 29,3 1,1 1,4 1,6 1,9 2,4 3,8 4,1 4,6 6,2 6,7 9,4 10,8 12,1 1 14,8 16,2 17,6 18,9 20,3 21, ,0 35,1 40,5 1,1 1,4 1,6 1,9 2,4 3,8 4,1 4,6 6,2 vikt volym vikt volym vikt volym 9, ,6 17,6 19,5 21,5 23,4 2 27,3 29,3 31,2 3 35,1 39,0 4 50,7 5 3,8 7,1 7,6 8,6 9,2 10,8 12,4 16,2 9,3 11,6 1 16,3 18,6 20,9 2 25,6 27,9 30,2 32,5 3 37,2 39,5 41, ,4 6 3,8 7,1 7,6 8,6 9,2 10,8 12,4 16,2 10,8 1 16,2 18,9 21, ,4 35,1 3 40, ,6 54,0 62,1 70,2 81,0 3,8 7,1 7,6 8,6 9,2 10,8 12,4 16,2 H= [mm] vikt volym vikt volym vikt volym vikt volym ,6 17,6 20,5 23,4 26,3 29,3 3 35,1 3 41,0 4 46,8 49, ,3 76,1 8 4,1 7,3 8,9 10, ,8 14,6 16,2 18,6 21, ,8 23,1 26, ,3 39,6 42,9 46,2 49,5 52,8 56,1 59, ,8 99,0 4,1 7,3 8,9 10, ,8 14,6 16,2 18,6 21,1 2 15,6 19,5 23,4 27,3 31,2 35,1 39,0 42,9 46,8 50,7 54,6 5 62,4 66,3 70,2 78, ,4 11 7,6 8,6 10,8 11,9 1 14,1 15,1 16,2 17,3 18,4 21,6 24,8 2 32,4 17,1 21,4 25,6 29,9 34, ,6 59,8 64,1 68,4 7 76,9 85,5 98,3 111,1 128,2 7,6 8,6 10,8 11,9 1 14,1 15,1 16,2 17,3 18,4 21,6 24,8 2 32,4 Epecon AB Tel

24 PRE-Serie vikt och volym PANELRADIATOR PRE-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] vikt volym vikt volym vikt volym vikt volym vikt volym ,7 8,2 9,4 10,5 1 12,9 1 16,4 17,6 1 19,9 21,1 23,4 26,9 30,4 35,1 1,6 1,9 2,3 2,9 3,6 4,2 4,5 5,5 5,8 8,4 6,6 8,2 9,8 11,5 13,1 14,7 16,4 18, ,9 24,6 26,2 27,9 29,5 32,8 37,7 4 49,1 1,6 1,9 2,3 2,9 3,6 4,2 4,5 5,5 5,8 8,4 9,4 1 16,4 1 21,1 23, ,5 32,8 35,1 3 39,8 42,1 46,8 53,8 60,8 70,2 4,5 5,8 7,1 9,1 10,3 11,0 11,6 12,9 1 16,8 11,2 16,8 1 22,5 25,3 2 30, ,3 42,1 4 47,7 50,5 56,2 64,6 7 84,2 4,5 5,8 7,1 9,1 10,3 11,0 11,6 12,9 1 16,8 13,1 16,4 1 22,9 26,2 29,5 32,8 3 39, ,2 52,4 5 59,0 65,5 75,3 8 98,3 4,5 5,8 7,1 9,1 10,3 11,0 11,6 12,9 1 16,8 H= [mm] vikt volym vikt volym vikt volym vikt volym ,6 21,1 24,6 2 31,6 35,1 38,6 42,1 45,6 49,1 5 56, ,2 80, ,3 5,8 6,8 10,7 11,6 1 13,6 14,6 15,5 1 17,5 22,3 2 29,1 1 19, ,8 35,8 39,8 43,8 47, ,6 67,6 71,6 79,6 91,5 103,4 119,3 5,8 6,8 10,7 11,6 1 13,6 14,6 15,5 1 17,5 22,3 2 29,1 1 23,4 2 32,8 3 42,1 46,8 51,5 56,2 60,9 65,5 70,2 7 79,6 84,2 93,6 107, ,4 9,1 10,3 11,6 12,9 14,2 15,5 16,8 1 20, ,6 38,8 20,6 2 30,9 3 41,2 46,3 51,5 56,6 61,8 6 72,1 77,3 82,4 87, ,4 133,8 15 9,1 10,3 11,6 12,9 14,2 15,5 16,8 1 20, ,6 38,8 24 Epecon AB Tel

25 PRE Plan-Serie vikt och volym PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 S Typ 22 H=200 [mm] vikt volym vikt volym ,5 3,1 5,5 6,1 6,7 7,3 8,6 9,2 9,8 9,4 11, ,3 0,5 0,6 0,7 0,9 1,0 1,1 1,2 1,4 1,5 1,6 1,8 2,1 2,5 2,8 vikt volym vikt volym vikt volym 4,0 8,0 9,0 11, ,0 20, ,0 1,0 1,2 1,5 2,5 4,2 6,4 5,5 6,6 7,7 8,8 9,9 10,9 1 13,1 14,2 15,3 16,4 17,5 18,6 1 21, ,8 1,0 1,2 1,5 2,5 4,2 6,4 H=200 [mm] vikt volym vikt volym vikt volym vikt volym ,1 12,5 1 15,3 16,7 1 19,5 20,9 22, ,2 4 4,1 4,8 5,5 6,3 6,7 9,6 11, ,6 21, ,7 2 30,3 32,1 35,6 41,0 46,3 53,4 6,4 6,9 7,9 8,4 8,9 9,9 12,8 14,8 Epecon AB Tel

26 PRE Plan-Serie vikt och volym PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H=300 [mm] vikt volym vikt volym vikt volym vikt volym vikt volym ,6 4,5 6,3 7,2 9,0 9,9 10,8 11,8 1 13,6 14,5 1 16,3 1 20,8 2 27,1 0,7 0,8 1,0 1,2 1,5 1,8 2,3 2,5 2,9 3,8 5,5 6,6 7,6 9,8 10,9 1 13,1 14,2 15,3 16,4 17,5 18,6 19,6 21,8 25,1 28,4 3 0,7 0,8 1,0 1,2 1,5 1,8 2,3 2,5 2,9 3,8 7,5 8,9 10,4 11,9 13,4 1 16,4 17,9 20,8 22,3 23,8 25,3 26,8 29,8 34,2 3 44,6 2,3 4,0 4,7 5,3 6,7 7,7 6,7 8,4 10,1 1 13,4 15,1 16,8 18,4 20,1 21, ,8 2 30, ,6 50,3 2,3 4,0 4,7 5,3 6,7 7,7 7,5 9,3 11, ,8 18,6 20,5 22,4 2 26,1 28,0 29, ,3 42,8 48,4 5 2,3 4,0 4,7 5,3 6,7 7,7 H=300 [mm] vikt volym vikt volym vikt volym vikt volym ,3 10,4 12,4 14,5 16,6 1 20,7 22, ,0 31,1 3 35,3 37,3 41,5 47, ,5 4,0 4,5 5,5 7,5 8,0 9,0 11, ,1 13,6 15,8 1 20, ,1 29,4 3 34,0 36,2 3 40, ,8 6 2,5 4,0 4,5 5,5 7,5 8,0 9,0 11, , , ,6 29,2 31,9 34,6 37,2 39,9 42,5 4 47,9 5 61,1 69,1 7 4,0 4,7 5,3 6,7 7,3 8,0 9,3 10,7 11, ,3 17,3 20,0 11,4 14,2 17,1 19,9 22,8 25, ,2 39,8 4 45,5 48,4 51,2 56,9 6 74,0 8 4,0 4,7 5,3 6,7 7,3 8,0 9,3 10,7 11, ,3 17,3 20,0 26 Epecon AB Tel

27 PRE Plan-Serie vikt och volym PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] vikt volym vikt volym ,8 7,2 8,4 9,6 10, ,6 16,8 18,0 19,1 20,3 21,5 2 27,5 31,1 3 0,9 1,1 1,5 2,4 2,8 5,6 8,9 10,3 11,8 1 14,8 16,3 17,7 19,2 20,7 2 23,6 25,1 26,6 29,5 34,0 38,4 4 0,9 1,1 1,5 2,4 2,8 5,6 vikt volym vikt volym vikt volym 7,9 9,9 11,9 13,8 15,8 1 19, ,7 2 31,6 33,6 35,6 39,5 4 51,4 59,3 4,8 6,1 6,9 1 9,0 13,6 15,8 1 20,3 2 24,8 27,1 29,4 31,6 3 36,1 38,4 40,6 45,1 51,9 5 67,7 4,8 6,1 6,9 1 10, ,3 22,8 2 27,9 30,5 3 35,5 3 40, ,8 58,4 6 76,1 4,8 6,1 6,9 1 H= [mm] vikt volym vikt volym vikt volym vikt volym ,0 13,8 1 19,3 22,1 24,8 27,6 30,3 33,1 3 38,6 41,4 44,1 46,9 49,6 55,1 63, ,6 7,2 9,1 9,8 10,4 11, ,9 19, , ,3 30,4 33,4 3 39,5 42,5 45,6 48,6 5 54,7 60,7 69,8 79,0 91,1 4,6 7,2 9,1 9,8 10,4 11, ,9 19,5 14,2 17,7 21,2 24,8 28,3 31,8 3 38,9 42,4 4 49,5 53,1 56,6 60,2 6 70,7 8 91,9 106,1 6,1 6,9 9,5 10,4 12, ,8 15,6 17,3 19,9 22,5 2 15,3 19,1 22,9 26,7 30,5 3 38,2 4 45,8 49,6 53,4 57,3 61, ,3 8 99,2 114,5 6,1 6,9 9,5 10,4 12, ,8 15,6 17,3 19,9 22,5 2 Epecon AB Tel

28 PRE Plan-Serie vikt och volym PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] vikt volym vikt volym vikt volym vikt volym vikt volym ,5 8,9 10,4 11,9 13,4 1 16,4 17,9 20,9 22,4 23,8 25,3 26,8 29,8 34,2 3 44,7 1,1 1,4 1,6 1,9 2,4 3,8 4,1 4,6 6,2 7,5 9,3 11,2 13,1 1 16,8 18,6 20,5 22,4 2 26,1 28,0 29, ,3 42,9 48,4 5 1,1 1,4 1,6 1,9 2,4 3,8 4,1 4,6 6,2 9,9 12,3 14,8 17, ,6 27,1 29,6 32,1 34,5 3 39,4 41,9 4 49,3 56,7 64,1 7 3,8 7,1 7,6 8,6 9,2 10,8 12,4 16,2 11,4 14,2 1 19,9 2 25,6 28,4 31,2 34,1 36, ,3 51,1 56,8 65,3 73,8 85,1 3,8 7,1 7,6 8,6 9,2 10,8 12,4 16,2 12,9 16,1 19,3 22,5 2 28,9 32,1 35,3 38,6 41,8 4 48,2 51,4 54, ,4 3,8 7,1 7,6 8,6 9,2 10,8 12,4 16,2 H= [mm] vikt volym vikt volym vikt volym vikt volym ,8 17,2 20,6 24,1 27,5 31, ,8 48,2 51, ,9 68,8 79,1 89,4 10 4,1 7,3 8,9 10, ,8 14,6 16,2 18,6 21,1 2 15,3 19,1 22,9 26,7 30, ,8 49,6 53,4 57,2 61,0 64,8 68,6 76,3 87,7 99,1 11 4,1 7,3 8,9 10, ,8 14,6 16,2 18,6 21,1 2 17,7 22,1 2 30,9 35,3 3 44,1 48, ,8 66,2 70,6 75,1 79,5 88,3 101,5 114,8 132,4 7,6 8,6 10,8 11,9 1 14,1 15,1 16,2 17,3 18,4 21,6 24,8 2 32,4 19,2 24, ,3 43,1 47,9 5 57,5 62,3 6 71,8 76,6 81,4 86,2 95,8 110,1 124,5 143,6 7,6 8,6 10,8 11,9 1 14,1 15,1 16,2 17,3 18,4 21,6 24,8 2 32,4 28 Epecon AB Tel

29 PRE Plan-Serie vikt och volym PANELRADIATOR PRE PLAN-SERIE Typ 10 Typ 11 Typ 20 Typ 21 Typ 22 H= [mm] vikt volym vikt volym ,1 8,9 10,7 12, ,6 21, ,7 2 30,3 32,1 35,6 41,0 46,3 53,4 1,6 1,9 2,3 2,9 3,6 4,2 4,5 5,5 5,8 8,4 9,0 1 15,8 18,0 20,3 22,5 24,8 2 29,3 31,5 33,8 3 38,3 40, ,5 1,6 1,9 2,3 2,9 3,6 4,2 4,5 5,5 5,8 8,4 vikt volym vikt volym vikt volym 11,8 14,8 17,7 20,7 23,6 26,6 29,5 32,5 3 38, ,2 50,2 53,1 59,0 67,9 76,7 8 4,5 5,8 7,1 9,1 10,3 11,0 11,6 12,9 1 16,8 1 17,1 20,5 24,0 2 30,8 34,2 37,6 41,0 44,5 47,9 5 54,7 58,2 61,6 68,4 78,6 88,9 10 4,5 5,8 7,1 9,1 10,3 11,0 11,6 12,9 1 16,8 15,6 19,5 2 27,2 31,1 3 38,9 42,8 46,7 50,6 5 58,3 6 66,1 70,0 7 89,4 101,1 116,6 4,5 5,8 7,1 9,1 10,3 11,0 11,6 12,9 1 16,8 H= [mm] vikt volym vikt volym vikt volym vikt volym ,6 24,7 28,9 3 37,1 41,2 45,3 49,5 53,6 57,7 61,9 6 70,1 74,2 82,4 94,8 107,2 123,6 5,8 6,8 10,7 11,6 1 13,6 14,6 15,5 1 17,5 22,3 2 29,1 18,4 2 27,6 32,1 36, ,5 55, ,9 73,4 78,0 8 91,8 105,6 119,3 137,7 5,8 6,8 10,7 11,6 1 13,6 14,6 15,5 1 17,5 22,3 2 29,1 21,2 2 31,8 37,1 42,3 47,6 52,9 58,2 6 68,8 74,1 79,4 84,7 90,0 95,3 105, ,6 15 9,1 10,3 11,6 12,9 14,2 15,5 16,8 1 20, ,6 38,8 23,1 28,8 34,6 40,3 46,1 51,8 57,6 63,4 69,1 7 80,6 86,4 9 98, , ,8 9,1 10,3 11,6 12,9 14,2 15,5 16,8 1 20, ,6 38,8 Epecon AB Tel

30 Referenser Epecon AB Tel

31 Referenser 3 1) SEB Huvudkontor i Solna Beställare: Fabege VVS konsult: PO Andersson Installatör: Sandbäckens Rör 2) NOD, kista Beställare: Atrium Ljungberg VVS-konsult: Savtec Installatör: Installationsbolaget 3) kv Lönnen 24, kontor Beställare: Stoff AB VVS konsult: PQR Installatör: VVS Metoder. Epecon AB Tel

32 Modul och PRE radiatorerna produceras vid Epecon/Lyngsons fabrik i Riga. Värme i flera former I Epecons breda sortiment hittar du även konvektorer och designradiatorer i olika storlekar och former. Gemensamt för dem alla är att de har en väl fungerande konstruktion samt en formgivning som uppfyller de allra högsta krav som ställs vid ny,- och ombyggnation. För att upprätthålla en ständig produktutveckling förbehåller Epecon sig rätten att ändra tekniska specifikationer utan föregående meddelande. Epecon reserverear sig för eventuella feltryck. info@epecon.se Tel: Epecon AB Helsingborg Florettgatan 22A, Helsingborg Epecon AB Stockholm Hovslagarevägen Sollentuna
