HALRAD. Typ 11 Compact. Enkelradiator med en konvektionsplåt. Med toppgaller och sidoplåtar

Transkript

1 Radiatorer

2 Höjd 300 mm (Blåmarkerat lagerhålls) Finns ej i 300 mm höjd. Höjd 400 mm (Blåmarkerat lagerhålls) Höjd 500 mm (Blåmarkerat lagerhålls)

3

4 Höjd 600 mm (Blåmarkerat lagerhålls) Höjd 700 mm (Blåmarkerat lagerhålls) Höjd 900 mm (Blåmarkerat lagerhålls)

5

6 Höjd 300 mm (Blåmarkerat lagerhålls) Finns ej i 300 mm höjd. Höjd 400 mm (Blåmarkerat lagerhålls) Höjd 500 mm (Blåmarkerat lagerhålls)

7

8 Höjd 600 mm (Blåmarkerat lagerhålls) Höjd 700 mm (Blåmarkerat lagerhålls) Höjd 900 mm (Blåmarkerat lagerhålls)

9

10 Tillbehör och teknisk information Detaljer radiatorer Luftskruv Propp Ansl.koppel mot radiator Avtappningsventil För montering med Danfoss-koppel Rsk + D (ex D) Detaljer Danfoss-koppel mutter/kona Danfoss mutter/kona Danfoss För montering med MMA-koppel Rsk + M (ex M) Detaljer MMA-koppel TR mutter M22 K V TR mutter M22 K Kona FPL 16 K Kona FPL 16 K15 För montering med TA-koppel Rsk + Y (ex Y) Detaljer TA-koppel FPL-tryckmutter M22x1,5TA FPL-tryckmutter M22x1,5TA FPL-kona FPL-kona För leverans omonterat Koppel i påse glöm då ej 2xRSK TA MMA Danfoss Byggmått (se tabell nedan) Längder 400 till 3000 mm. Höjder 300, 400, 500, 600, 700 och 900 mm. Anslutningar DN 15 inv. c/c radiatorhöjd minus 50 mm. Max arbetstryck 10 bar. Max temperatur +110 C. Enligt EN 442. Färg Vit (RAL 9010). Leveransomfång Radiatorkropp, luftventil, bottenplugg och Monclac konsoler. Radiatorkoppel monteras efter särskild order och prislista. Kvalitetssäkring enligt ISO 9000 Byggmått (typ) Radiator djup, mm Vägg till radiatorfront, mm Vägg till cc radiatoranslutning, mm

11 a-collection Är Ahlsells eget varumärke. Här hittar du bara varor med stor efterfrågan av hög kvalitet inom EL, VVS och Verktyg. a-collection är handplockade produkter som vi alltid erbjuder till ett bra pris.

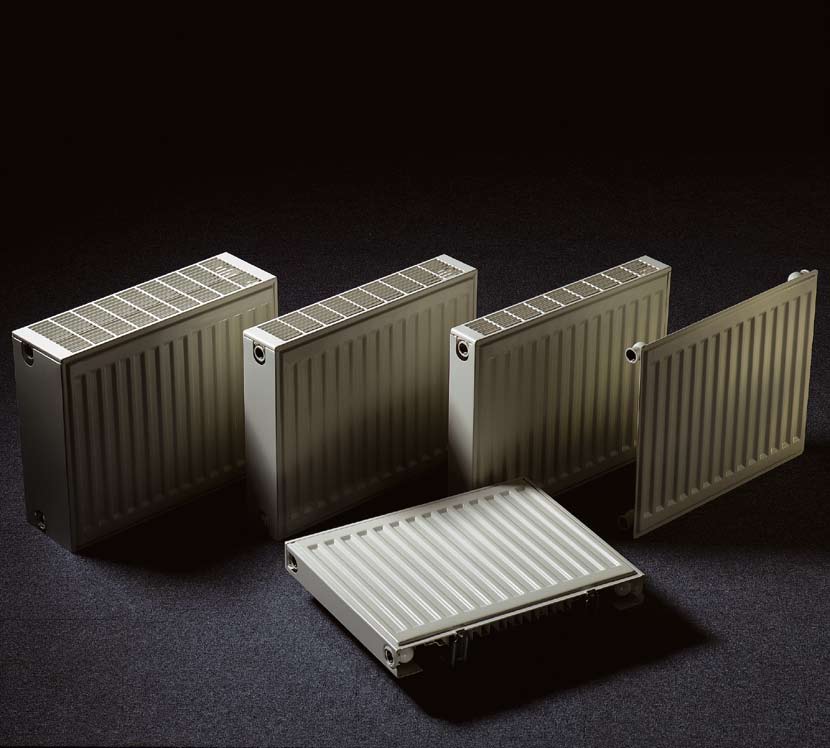

12 Standard och Compact en serie panelradiatorer med stort sortimentsomfång, Levereras i: 5 typer,, Typ 11, 21, 22 och 33 Compact. 6 höjder, 300, 400, 500, 600, 700 och 900mm samt i 18 olika längder, mellan mm. Byggmått (typ) Radiator djup, mm Vägg till radiatorfront, mm Vägg till cc radiatoranslutning, mm För exakt sortiment se sortimentstabell. Produktfakta Tillverkad av kallvalsat bandstål. Alla radiatorer är avfettade, fosfatbehandlade, kataforetiskt grundbehandlade och pulverlackade i vit kulör, RAL 9010 (Henrad vit). Max. arbetstemperatur: 110gr C. Max. arbetstryck: 10bar, max. testtryck 13bar. Värmeavgivning: enligt EN442. Anslutningar: 4 st DN 15 inv. I leveransen ingår radiator, luftningsnippel, plugg och erforderligt antal konsoler. Varje radiator levereras i krympplastemballage med förstärkt med wellpapp. Tillverkningen sker under kontroll av ISO BRR367 HUVUDKONTOR: Ahlsell AB, Liljeholmsvägen 30, Stockholm. Tel , Fax CENTRALLAGER: Terminalgatan, Hallsberg. Tel , Fax
