1 ControLiteDIM Mångsidig, enkel ljusstyrning för användning inomhus i individuella rum

2 Inledning Thorns produktprogram för ljusstyrning inomhus är uppdelat i tre huvudsystem SensaLite som finns i Thorns armaturer med inbyggd sensor och som extern sensor. Programmet innehåller som standard rörelsevakt, dagsljusstyrning och infraröd styrning. SensaLite är det första steget till komfort och energibesparing och är avsett för mindre kontor, klassrum, korridorer, osv. 2 ControLiteDIM är avsett för medelstora projekt (1 rum): Systemet innehåller moduler för sceninställning som medger dagsljusstyrning samt integrering av rörelsevakt. Systemet är enkelt att installera: armaturen är kopplad till kontakter, scenpaneler och närvarodetektering. 3 SensaAdvanced är till större projekt och där kravet på komfort är stort. Till alla typer av driftdon och ljuskällor både med och utan dimning Konstantljus och rörelsevakter Integrering för styrning av persienner, filmduk och skiljevägg Olika regleringsmöjligheter via väggpanel/ touchpanel samt styrning via PC Styrning av olika scener Tidsstyrning och dynamisk styrning A/V interface För ytterligare information se Thorn belysningskatalog 2

3 ControLiteDIM Hjärtat i ControLiteDIM är ControLiteDIM-Basicmodulen. Denna ger dig möjlighet att reglera och styra upp till tre grupper av armaturer som kan innehålla upp till 100 -enheter vardera (vanligtvis HF-don) via rörelsevakt eller kontrollpaneler. ControLiteDIM-Scenmodul är en tilläggsmodul till basmodulen som ger dig möjlighet att aktivera upp till fyra scener. Den kan använda vanliga kontrollpaneler eller den mer användarvänliga ControLiteDIM-scenpanelen. ControLiteDIM- Dagsljusmodul är också en tilläggsmodul till basmodulen som ger dig möjlighet att reglera tre armaturgrupper med hänsyn till dagsljusinfallet Hur stödjer ControLiteDIM Thorns PEC-program? Prestanda: SensaLite gör det möjligt att ställa in rätt nivåer på rätt plats och vid rätt tillfälle. Effektivitet: ControLiteDIM är ett perfekt verktyg som ger dig effektiv belysning. Det gör det möjligt för dig att dimma armaturerna, länka samman dem med din närvaro och koppla ihop dem med det inkommande dagsljuset för att spara energi. Komfort: Sceninställning, manuell dimning och rörelsevakt är egenskaper hos ControLiteDIM som gör din belysningslösning mycket behaglig. Var kan man använda ControLiteDIM? Lämpliga applikationer är: Mindre rum där man önskar en styrning av olika scener. Större rum med dagsljusstyrning och möjlighet till manuell styrning. Exempel: Applikation Funktion Skola & utbildning (klassrum) Kontor Möteoch konferens lokaler Sport & fritid Butiker Sjukhus Industri Rörelsevakt ( ) Dagsljusstyrning/konstantljusstyrning Scenprogrammering Dimning tänd/släckfunktion 3

4 Fördel 1 moduler ControLiteDIM är en styrsystemsportfölj som du kan anpassa efter användningsområdet, d v s en skräddarsydd och flexibel lösning. Du väljer helt enkelt komponenterna för de egenskaper du behöver och ansluter dem till dina armaturer: Lösning 1 ControLiteDIM-Basic: Manuell dimning och tänd/ släck av tre armaturgrupper indviduellt eller gemensamt. Upp till 100 HF-don per grupp Tändning via rörelsevakter av dessa 3 grupper Individuellt, samlat eller två gemensamt och en individuellt. Spänningsmatning Tryckknappsingång fördelad på armaturgrupperna L Alla I II III * Maximala längder på kablar: styrutgång upp till 250 m med standardkabel 2 x 1,5 mm 2 Styringång upp till 100 m tryckknappar med standardkabel 2 x 1,5 mm 2 I II III * Armaturgrupper Alla I II III Rörelsevakt fördelad på armaturgrupperna * Gemensam anslutningsklämma för tryckkontakter och vakter 4

5 Lösning 2 ControLiteDIM-Basic plus ControLiteDIM-Scene: Som lösning 1 men med tillägg: Fyra ljusscener. Scenerna aktiveras med en standard kontrollpanel eller med en ControLiteDIM-scenpanel. Med den stora kontrollpanelen (master) kan man tända, släcka och ändra ljusnivån för de tre grupperna (individuellt eller gemensamt) samt programmera och aktivera fyra scener (en används i regel för släckning). Spänningsmatning L Alla Tryckknappsingång fördelad på armaturgrupperna Tryckknappsingång för scener I II III Med scenpanelen (slave) kan man aktivera upp till fyra scener. Båda panelerna har indikeringslampa för aktiva scener. * * Kontrollpanel Maximala längder på kablar: styrutgång upp till 250 m med standardkabel 2 x 1,5 mm 2 Styringång upp till 100 m tryckknappar med standardkabel 2 x 1,5 mm 2 Scenpanel Maximalt avstånd till paneler är 100 m med fyra (kontrollpanel) eller två (scenpanel) standard 6 x 0,2 mm 2 -kablar, till exempel tjuvlarmskabel I II III * ix-förbindelse upp till 10 m med standardkabel 2 x 1,5 mm 2 Armaturgrupper Alla I II III Rörelsevakt fördelad på armaturgrupperna * Gemensam anslutningsklämma för tryckkontakter, scenpaneler eller vakter 5

6 Fördel 1 moduler Lösning 3 ControLiteDIM-Basic plus ControLiteDIM-Daylight: Som lösning 1 men med tillägg: Dagsljusstyrning av de tre armaturgrupperna. Reagerar på dagsljusinfallet och dimmar grupperna individuellt till den önskade ljusnivån: Systemet använder bara en sensor, som är monterad i taket och med riktning mot ett fönster i stället för en sensor till varje grupp. Man kan när som helst ändra eller styra ljusnivån manuellt. Dagsljusstyrning fortsätter att vara aktiv och efter släck/tänd kommer armaturgrupperna att reglera enligt den tidigare inställningen. Maximala längder på kablar: styrutgång upp till 250 m med standardkabel 2 x 1,5 mm 2 Styringång upp till 100 m tryckknappar med standardkabel 2 x 1,5 mm 2 ix-förbindelse upp till 10 m med standardkabel 2 x 1,5 mm 2 Dagsljussensorn kan placeras upp till 100 m från styrenheten för standardkabel 2 x 1,5 mm 2 Armaturgrupper Spänningsmatning L Alla * Tryckknappsingång fördelad på armaturgrupperna I II III I II III * ix Alla I II III Rörelsevakt fördelad på armaturgrupperna Dagsljussensor Tryckknappar för programmering av önskad belysningsnivå Roterande strömställare som bestämmer vilka av de tre armaturgrupperna som ska dagsljuslänkas: 1, 2, 3, 1+2, 1+3, 2+3 eller alla 3 * Gemensam anslutningsklämma för tryckkontakter och vakter 6

7 Lösning 4 ControLiteDIM-Basic plus ControLiteDIM-Scene plus ControLiteDIM-Daylight Denna lösning har alla ControLiteDIM-funktioner. Via tryck eller rörelsevakt tänds grupperna och dagsljusstyrning aktiveras. är man aktiverar en av de fyra scenerna deaktiverar man samtidigt dagsljusstyrningen. Dagsljusstyrning återaktiveras när armaturerna släcks och tänds igen, antingen manuellt via tryck eller automatiskt via en rörelsevakt för de tre grupperna. Spänningsmatning L Alla Tryckknappsingång fördelad på armaturgrupperna Tryckknappsingång för scener I II III Dagsljussensor * * Maximala längder på kablar: styrutgång upp till 250 m med standardkabel 2 x 1,5 mm 2 Styringång upp till 100 m tryckknappar med standardkabel 2 x 1,5 mm 2 Ta: C S1 S2 S3 S4 L1 L2 L3 L4 com Sx: push to make switch scene Lx: scene indication output ControLiteDIM-Scene ix X1 use only in combination with THOR ControLiteDIM-Basic X2 Maximalt avstånd till paneler är 100 m med fyra (kontrollpanel) eller två (scenpanel) standard 6 x 0,2 mm 2 -kablar, till exempel tjuvlarmskabel I II III * ix Intelligent utbyggnad ix ix-förbindelse upp till 10 m med standardkabel 2 x 1,5 mm 2 Armaturgrupper Alla I II III Dagsljussensorn kan placeras upp till 100 m från styrenheten för standardkabel 2 x 1,5 mm 2 Rörelsevakt fördelad på armaturgrupperna * Gemensam anslutningsklämma för tryckkontakter, scenpaneler eller vakter 7

8 Fördel 2 lätt att installera ControLiteDIM är mycket enkel att installera och ställa in: är systemet kopplas allokeras de tre grupperna av Thorn HFDarmaturer (omfattar -don) till strömbrytarna, scenpanelerna och rörelsevakterna. Konfigurera scenerna genom att dimma de tre armaturgrupperna till de belysningsnivåer som krävs för olika uppgifter och aktiviteter. är du är nöjd med den scen du har skapat sparar du inställningen på en av scenknapparna på scenpanelen eller kontrollpanelen som är ansluten till ControLiteDIM- Scenmodulen genom att hålla knappen nedtryckt i tio sekunder tills lamporna bekräftar inställningen. (Precis som du gör med programmeringsknapparna på din bilradio.) För dagsljuslänkning monterar du fotocell-lsd-enheten i taket och riktar den mot fönstret. Den här sensorn ansluts till ControLiteDIM-Dagsljusmodulen. Följ de här två stegen för att ställa in automatisering: 1. Under dagen ställer du in de tre armaturgrupperna på önskade individuella ljusnivåer med hjälp av tryckbrytarna. Tryck sedan på knappen Day System Point på modulen i fem sekunder tills lamporna bekräftar inställningen. 2. Vid skymning ställer du in de tre armaturgrupperna igen på önskade individuella ljusnivåer med hjälp av tryckknapparna. Den här gången trycker du på knappen Twilight System Point på modulen i fem sekunder tills lamporna bekräftar inställningen. Du kan också definiera vilka av de tre armaturgrupperna som ska vara konstantljusstyrda: en, två eller alla tre. Dagsljus 0% 25% 50% 500 lux Artificiellt ljus Så var det klart! Ingen ytterligare driftsättning krävs, så du klarar det här själv utan en driftsättningstekniker och specialutbildning 8

9 är det gäller installation drar du fördel av polaritetsfria anslutningar och möjligheten att använda standardkablar: styrutgång upp till 250 m med standardkabel 2 x 1,5 mm 2 Styringång upp till 100 m tryckknappar med standardkabel 2 x 1,5 mm 2 Maximalt avstånd till paneler är 100 m med fyra (kontrollpanel) eller två (scenpanel) standard 6 x 0,2 mm 2 -kablar, till exempel tjuvlarmskabel Dagsljussensorn kan placeras upp till 100 m från styrenheten för standardkabel 2 x 1,5 mm 2 ix-förbindelse upp till 10 m med standardkabel 2 x 1,5 mm 2 9

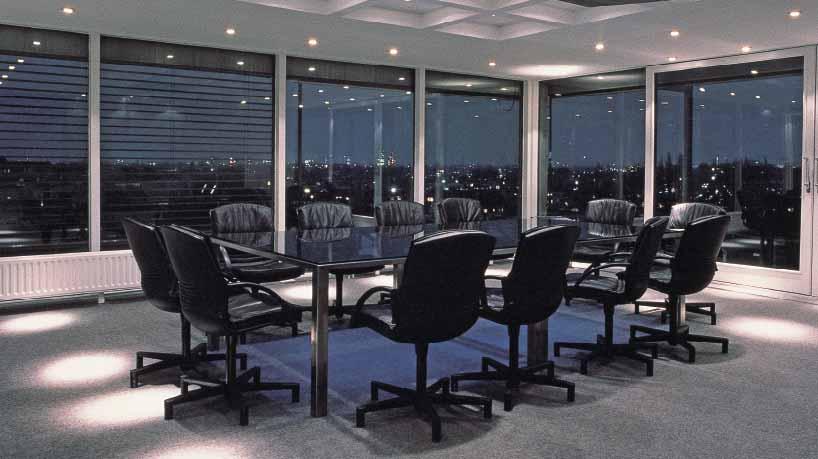

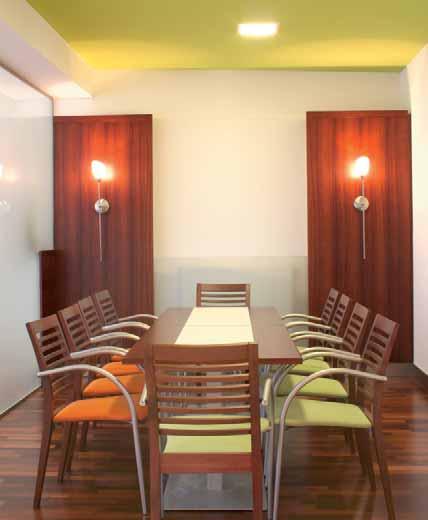

10 Användningsområde styrelserum Styrelserummet är ett typiskt användningsområde för ControLiteDIM. I följande exempel är kraven: Styrning av tre armaturgrupper (2x2 pendel, 1x4 downlight) Rörelsevakt i hela rummet (passiv infraröd) Fyra scener via scenpanelen Scenknappar knappar för dimning/på/av Scenindikatorlampor Spänningsmatning L * * I II III * ix Intelligent utbyggnad -grupp 1 -grupp 3 -grupp 2 Rörelsevakt alla grupper Downlight Pendelarmatur * Gemensam anslutning för scenpaneler eller detektor 10

11 Så här fungerar ControLiteDIM i detta exempel Du har ett kundmöte och ni går in i styrelserummet. Rörelsevakten känner av er närvaro och alla tre armaturgrupper slås på (belysningsnivå 100 %) (eftersom detektorn är ansluten till ControLiteDIM- Basics rörelsevaktingångar). är alla har satt sig ner och du skall göra en presentation med hjälp av din dator och en data-projektor. Därför hämtar du scen 2 via scenpanelen. Du skapade den här scenen så att de tre armaturgrupperna reducerar sina ljusnivåer: Du har valt att pendelarmaturerna intill skärmen ska avge en mycket svag belysning, medan de andra förblir på en nivå som gör det möjligt för dig och dina gäster att anteckna och se varandra. Vid kafferasten ändrar du till scen 3 och armaturerna återgår till en högre nivå. Under inställningen av denna scen bestämde du att rummet huvudsakligen belyses av downlights som skapar en trevlig atmosfär. i lämnar rummet: u kan du antingen stänga av belysningen genom att hämta scen 0 (av), eller så gör rörelsevakten detta åt dig efter sin interna time-out. Om du återvänder till rummet efter att ha slagit av belysningen med hjälp av scenpanelen och innan rörelsevaktens time-out, är det bara att hämta fram en annan scen och tända lamporna igen. Du kan när som helst ändra belysningsinställningarna och scenerna temporärt via dimningsknapparna på scenpanelen: Du kan antingen ändra gruppernas nivå individuellt eller alla grupper samtidigt. 11

12 Användningsområde klassrum Strömbrytare för alla grupper -grupp 3 -grupp 2 -grupp 1 Spänningsmatning L * Fotocell riktad mot fönster I II III * ix -grupp 1 -grupp 2 * Gemensam anslutningsklämma för tryckkontakter och vakter Rörelsevakt alla grupper Rad med pendelarmaturer -grupp 3 12

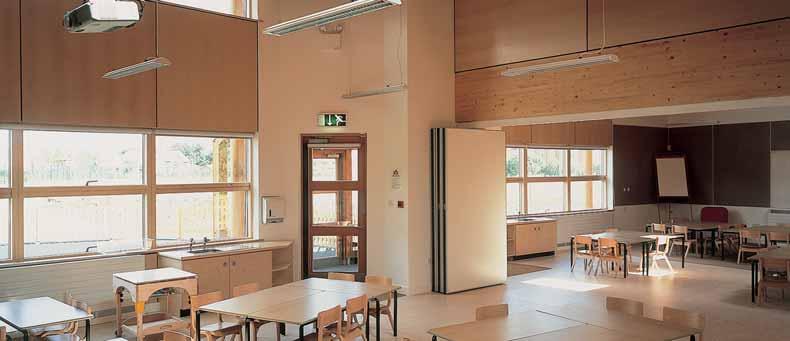

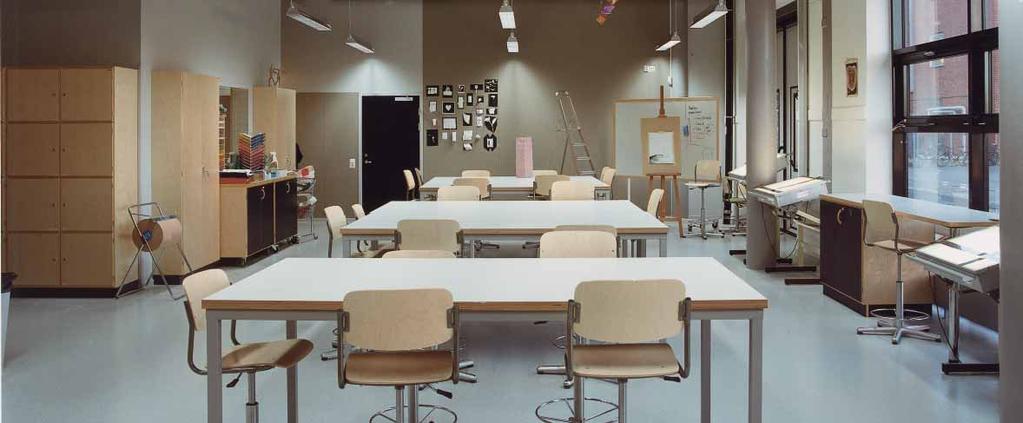

13 Klassrummet är ett annat typiskt användningsexempel för ControLiteDIM. Det projekt som visas här har följande krav: Styrning av tre armaturgrupper (rader) Rörelsevakt i hela rummet Dagsljusstyrning En strömbrytare för manuell styrning för hela rummet (dimning/på/av) Så här fungerar ControLiteDIM i detta användningsexempel Rörelsevakten känner av när någon kommer in i rummet och alla tre armaturgrupperna slås på. Varje armaturgrupp svarar individuellt på den belysningsnivå du angav när du driftsatte ControLiteDIM- Dagsljus. Den här modulen använder den takmonterade fotocellen för att mäta det inkommande dagsljuset. Det går när som helst att ändra belysningsinställningarna temporärt via tryckbrytaren som sitter bredvid dörren och som används för att stänga av/slå på och dimma alla tre armaturgrupperna på samma gång. Om samtliga personer lämnar rummet utan att någon slår av belysningen manuellt, stänger rörelsevakten av belysningen efter den förinställda släckningstiden. Om någon återvänder innan detektorns släckningstid, blir belysningen kvar på den nivå den var inställd på tidigare antingen manuellt via tryckbrytaren eller automatiskt via dagsljusstyrningen. 13

14 Produktinformation översikt ControLiteDIM-Basic E ControLiteDIM-Basic är basmodulen i ControLiteDIM-serien. De tre utgångarna kan styras individuellt eller gemensamt. Varje utgång kan styra upp till 100 -enheter. Det behövs ingen programmering under installationen. Tryckknappar (impuls) kan anslutas till ingångarna på ControLiteDIM-Basic (1 tryckknapp per grupp). Här kan användas vanliga tryckknappar eller svagströmsbrytare (potentialfria). Man kan koppla flera tryckknappar parallellt. I tillägg har ControLiteDIM-Basic 3 ingångar (en per grupp) för rörelsevakter med potentialfria kontakter som kan styra de tre grupperna separat över tre detektorer eller alla grupper gemensamt via en detektor. Därför är det nödvändigt att förbikoppla motsvarande detektoringångar. Lämpliga närvarodetektorer (PIR) beställs separat. Flera rörelsevakter kan parallellkopplas till rörelsevaktingångarna. ControLiteDIM-basmodulen försörjer alla tre ControLiteDIM-moduler. Anslutningen sker via skruvklämmor. Huset är av flamresistent polykabonat, halogenfri. För montage på 35 mm DI-skena. Tillåten omgivningstemperatur 0-50 C. Kapslingsklass IP20. Bredd 70 mm (fyra enheter), höjd 90 mm, djup 59 mm. Vikt: 240 g COTROLITE MRE CDD E En passiv infraröd detektor (PIR) tjänstgör som rörelsevakt. Den ansluts till en eller flera ingångar på ControLiteDIM-Basic modulen och tänder och släcker alla tillhörande grupper via ControLiteDIM-Basic modulen. För infällning i tak. Håltagning: mm. Inbyggnadshöjd: 150 mm. Detekteringsområde: 2,4 x takhöjd (max 4 m). Tidsintervall: 2-32 min. Potentialfria kontakter. COTROLITE MSF CDD E En passiv infraröd detektor (PIR) tjänstgör som rörelsevakt. Den ansluts till en eller flera ingångar på ControLiteDIM-Basic modulen och tänder och släcker alla tillhörande grupper via ControLiteDIM-Basic modulen. Monteras utanpåliggande i tak. Detekteringsområde: 2,4 x takhöjd (max 4 m). Tidsfördröjning kan justeras (4, 8, 16 eller 32 min). Potentialfria kontakter. 14

15 ControLiteDIM-Scene E Med ControLiteDIM-Scenemodulen har man möjlighet att aktivera och programmera fyra ljusscener. Används tillsammans med ControLite-Basic-modulen. Aktiveringen sker via vanliga tryckbrytare, svagströmstryckbrytare (potentialfria) eller via ControLiteDIM-Scenepanel (upp till 3 parallellt). Anslutning sker via skruvklämmor. Huset är gjort av flamresistent polykabonat, halogenfri. För montage på 35 mm DI-skena. Tillåten omgivningstemperatur 0-50 C. Kapslingsklass IP20. Bredd 70 mm (fyra enheter), höjd 90 mm, djup 59 mm. Vikt: 140 g COTROLITE CDSSM E Tre scener kan aktiveras via knapparna 1, 2, 3 och 0 for släckning på den väggmonterade scenpanelen. Kontrollpanelen ansluts till ControLiteDIM Scene-modulens tryckknappsingång. Där finns också knappar för ljus upp eller ned för de tre grupperna individuellt eller tillsammans. Dessa tre grupper ansluts till ControLiteDIM Basic-modulens höj- och sänkknappar. Knapparna måste anslutas till ControLiteDIM-Basicmodulens tryckknappsingångar. Täckramar beställs separat. Panelen monteras på en dubbeldosa (beställs separat) för försänkning (min. dosdjup 30 mm) eller på gipsväggar COTROLITE CDSSM BR POL COVER E Täckram för ControLiteDim-Scenepanel (master). Finish i polerad mässing. COTROLITE CDSSM BR SA COVER E Täckram för ControLiteDim-Scenepanel (master). Finish i matt mässing. COTROLITE CDSSM I SA COVER E Täckram för ControLiteDim-Scenepanel (master). Finish i borstat stål. COTROLITE CDSSM WHI COVER E Täckram för ControLiteDim-Scenepanel (master). Finish i vit. Ramstorlek: 85 x 145 mm RBOX2 ST SESALITE COTROLITE E Infällningsdosa av stål för master betjäningspanel RBOX2 PS SESALITE COTROLITE E Infällningsdosa av PS (polystyren) för gipsvägg för master betjäningspanel 15

16 Produktinformation översikt COTROLITE CDSSS E Tre scener kan aktiveras via knapparna 1, 2, 3 och 0 for släckning. Dessa scenknappar måste anslutas till ControLiteDIM- Scenemodulens tryckknappsingångar. Täckramar beställs separat. Panelen monteras på en dubbeldosa (beställs separat) för försänkning (min. dosdjup 30 mm) eller på gipsväggar. COTROLITE CDSSS BR POL COVER E Täckram för ControLiteDim-Scenepanel (slave). Finish i polerad mässing COTROLITE CDSSS SA BR COVER E Täckram för ControLiteDim-Scenepanel (slave). Finish i matt mässing COTROLITE CDSSS SA I COVER E Täckram för ControLiteDim-Scenepanel (slave). Finish i borstat stål COTROLITE CDSSS WHI COVER E Täckram för ControLiteDim-Scenepanel (slave). Finish i vit. Ramstorlek: 85 x 85 mm RBOX1 ST SESALITE COTROLITE E Infällningsdosa av stål för scenpanel RBOX1 PS SESALITE COTROLITE E Infällningsdosa av PS (polystyren) för gipsvägg för scenpanel ControLiteDIM-Daylight E Dagsljusinformationen överförs till ControLiteDIM-Daylightmodulen, som styr upp till tre dagsljusstyrda grupper. Används tillsammans med ControLiteDIM-Basicmodulen. Enkel programmering av dimningen för varje grupp. Dagsljussensorn beställs separat. Anslutning sker via skruvklämmor. Huset är gjort av flamresistent polykarbonat och är halogenfritt. För montage på 35 mm DI-skena. Tillåten omgivningstemperatur 0-50 C. Kapslingsklass IP20. Bredd 17 mm (en enhet), höjd 90 mm, djup 59 mm. Vikt: 60 g LSD DAYLIGHT SESOR E Takmonterad dagsljussensor för mätning av dagsljusinfallet genom ett fönster. Dip-switch i sensorn för val av luxområde ( lux eller lux). Ansluts till ControLiteDIM-Daylightmodulen. Ansluts via skruvklämmor, polaritetsfri. Huset är gjort av flamresistent polykarbonat och är halogenfritt. För takmontage. Kapslingsklass IP20 klass II. Tillåten omgivningstemperatur 0-50 C

17 PDAX 500VA E Stegdimning/omvänd stegdimning (automatisk effektavkänning), som styrs via ControLiteDIM-Basics -signal för konstant dimning av resistiva ljuskällor, lågspänningshalogenlampor med magnetiska eller elektroniska transformatorer. En total installerad effekt på 40 till 500 VA kan betjänas. Dimningsintervall på %. Anslutning via skruvklämmor. Huset är gjort av flamresistent polykarbonat och är halogenfritt. Lämplig för armaturinstallation eller i takinfällningar. Tillåten omgivningstemperatur: 0-60 C (max 300 VA)/0-45 C (max 500 VA). Kapslingsklass IP20. Storlek 167 x 42 x 31 mm. Vikt 200 g. Spänningsmatning 230/240V, 50/60Hz VA LV VA LV VA HV L L 1 L 1 PDAX 500VA D1 D2 Magnetisk transformator L L 1 L 1 PDAX 500VA D1 D2 Magnetisk transformator L L 1 L 1 PDAX 500VA D1 D2 a, b, c: output från ControLiteDIM-Basic med upp till 100 -enheter per output a b c PDAS 1000VA E Stegdimning/omvänd stegdimning (automatisk effektavkänning), som styrs via ControLiteDIM-Basics -signal för konstant dimning av resistiva ljuskällor, lågspänningshalogenlampor med magnetiska eller elektroniska transformatorer. En total installerad effekt på 40 till 1000 VA kan användas. Dimningsintervall på %. Anslutning via skruvklämmor. Huset är gjort av flamresistent polykarbonat och är halogenfritt. Lämplig för installation i centralenhet eller fördelarskåp på en 35 mm DI-skena. Tillåten omgivningstemperatur 0-40 C. Kapslingsklass IP20. Bredd 105 mm (sex enheter), höjd 90 mm, djup 59 mm. Vikt 400 g. L Spänningsmatning PE 230/240V, 50/60Hz a b c VA LV VA LV VA HV D1 D2 L 1 D1 D2 L 1 Magnetisk transformator D1 D2 L 1 PDAS 1000VA Magnetisk transformator PDAS 1000VA PDAS 1000VA L L L a, b, c: output från ControLiteDIM-Basic med upp till 100 -enheter per output 17

18 Produktinformation TE one4all sc 105 VA E Digital, dimbar transformator med -/DALI-gränssnitt; styrs via ControLiteDIM-Basics -signal, dimningsintervall %; för drift av 12 V halogenlampor med lågspänning med en effekt på VA; kablar på upp till 2 m; huset är gjort av flamresistent polykarbonat och är halogenfritt; lämplig för installation; klass II; omgivningstemperatur C. Storlek 167 x 42 x 31 mm. Vikt 180 g. L PE D1 D2 230/240V, 50/60Hz output från ControLiteDIM-Basic med upp till 100 -enheter per output TE one4all sc 150 VA E Digital, dimbar transformator med -/DALI-gränssnitt; styrs via ControLiteDIM-Basics -signal, dimningsintervall %; för drift av 12 V halogenlampor med lågspänning med en effekt på VA; kablar på upp till 2 m; huset är gjort av flamresistent polykarbonat och är halogenfritt; lämplig för installation; klass II; omgivningstemperatur C. Storlek 207 x 46 x 40 mm. Vikt 290 g. L Max 2 m D1 D2 TE one4all LV (12V, A) Beställningsuppgifter E-nummer Utförande E-nummer Utförande ControLiteDIM Basmodule Controlitedim-Bas Komponenter till kontrollenheter Controlitedim, Pir detektor, för infällning Pir detektor, utanpåliggande Tillbehör//DALI transformator, 12V, VA och VA TEone4all 105VA TEone4all 150VA Tillbehör/ fas-dimmer, VA och VA PDAX 500VA PDAS 1000VA ControLiteDIM Scenmodul ControliteDim-Scen ControLiteDIM betjäningspanel - master ControliteDim master betjäningspanel Infällningsdosa av stål för master panel Infällningsdosa av PS för gipsvägg för master betjäningspanel ControLiteDIM frontpaneler ControliteDim täckram av blank mässing ControliteDim täckram av borstad mässing ControliteDim täckram av borstat stål ControliteDim vit täckram ControLiteDIM scenpanel - slav ControliteDim scenpanel-slav Inmurningsdosa av stål för scenpanel Infällningsdosa av PS för gispvägg för scenpanel Frontpaneler ControliteDim täckram av blank mässing ControliteDim täckram av borstad mässing ControliteDim täckram av borstat stål ControliteDim vit täckram ControLiteDIM dagsljus ControliteDim-dagsljus Komponent till kontrollenhet Dagsljussensor PS - polystyren 18
