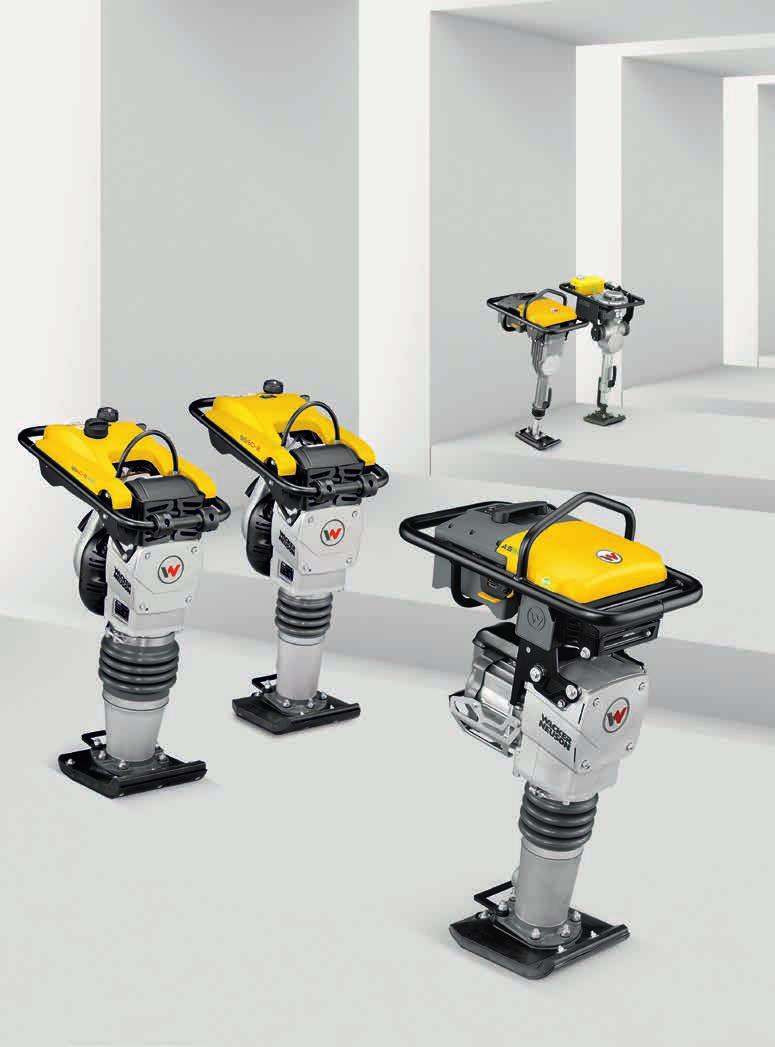

Komprimeringskompetens in i minsta detalj. Vibratorstampar från Wacker Neuson - som du kan lita på: Alla vibratorstampar i överblick.

Transkript

1 Vibratorstampar

2 Vibratorstampar från Wacker Neuson - som du kan lita på: Komprimeringskompetens in i minsta detalj 1. Uppfinningar tillhör våra dagliga uppgifter. Vad gäller stampar har Wacker Neuson alltid varit tongivande: Från år 1930 när Hermann Wacker hade uppfunnit stampen och fram till idag med vår världsnyhet med batteridrift. Dessutom erbjuder Wacker Neuson såsom ensam tillverkare stampar med tvåtaktsmotor. En sådan drivning är inte bara perfekt vid komprimeringsarbeten, utan den är också ytterst avgasvänlig tack vare sin katalysator. 2. Breda drivningskunskaper för konkreta fall. Slaglängd, slagtal, varvtal ett perfekt komprimeringsresultat beror på flera faktorer och drivkraften kommer alltid från motorn. Här har Wacker Neuson alltid en passande lösning för dig: från bensindrivna två- och fyrtaktare via dieseldrivning upp till vår världsnyhet den batteridrivna. 3. Ett omfattande produktspektrum för dig att välja bland. Från känsliga specialister för rörgravar till finstämda stampar, som t.o.m. komprimerar svåra underlag exemplariskt. Wacker Neusons utvecklingsingenjörer vet vad en vibratorstamp måste kunna prestera vid olika arbeten. Därför finner du i vårt sortiment alltid precis den passande maskinen, som du behöver. Wacker Neuson all it takes! Vi erbjuder produkter och tjänster, som uppfyller dina höga krav och olika användningsområden. Wacker Neuson står för tillförlitlighet. Det gäller naturligtvis även för vårt stora sortiment med vibratorplattor. För din framgång gör vi vårt bästa varje dag. Och det med full passion för våra uppgifter. Batteridriven komprimering Med batteristampen har Wacker Neuson skapat en världsnyhet. Självständigt och utsläppsfritt arbete skapar nya dimensioner. Mer på sidan 6. Unik tvåtaktsmotor Endast hos Wacker Neuson erhåller du vibratorstampar med avgasvänlig tvåtaktsmotor. WM80 utvecklade vi för kraven vid komprimering. Detaljer hittar du på sidan 8. Enkel tankning Utan behov av förblandning det möjliggörs genom separat bensin- och oljetank. För en korrekt blandning kan du lita på ett effektivt system för bränsleblandning. Tänk alltid framåt Sedan flera decennier är det de riktningsvisande innovationerna från Wacker Neuson som gör arbetet på byggarbetsplatserna produktivt och bekvämt. Tre gånger längre serviceintervall Vårt unika luftfiltersystem sörjer för påtagligt sällsynta servicetillfällen. Du drar nytta av långa livslängder och lättskött drift. Ytterligare informationer finns på sidan 10. Särskilt ekonomiska och miljövänliga produkter märker Wacker Neuson med ECO-sigillet. För stamparna gäller det alla tvåtaktarna såväl som maskinerna med batteridrivning. Alla vibratorstampar i överblick. Batteristampar: Dieselstamp: Tvåtaktarna: AS30e AS50e DS70 BS30 BS50-2 BS60-2 BS70-2 Arbetsvikt: 41,1 kg 70,1 kg Arbetsvikt: 83 kg > Sida 06 > Sida kg 59 kg > Sida kg 74 kg Fyrtaktare: BS50-4As BS60-4As BS70-4As BS50-2plus BS60-2plus BS70-2plus Arbetsvikt: 65 kg 72 kg > Sida kg 59 kg 66 kg > Sida kg 02 03

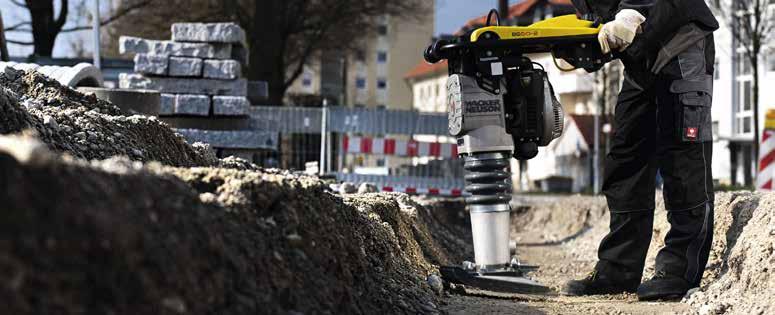

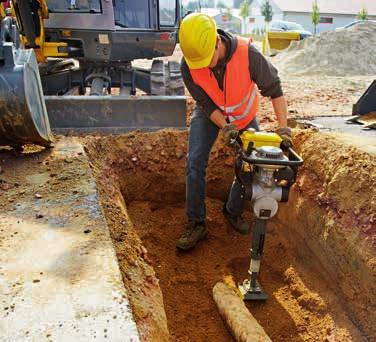

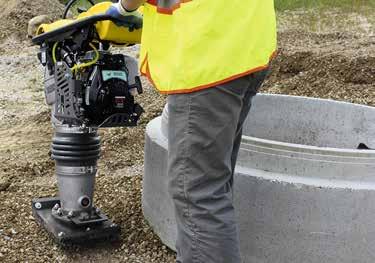

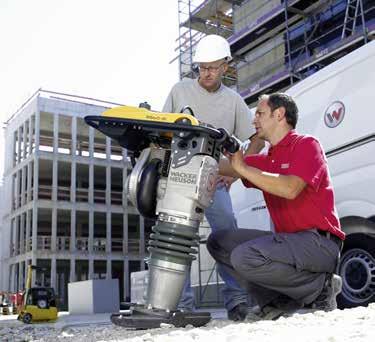

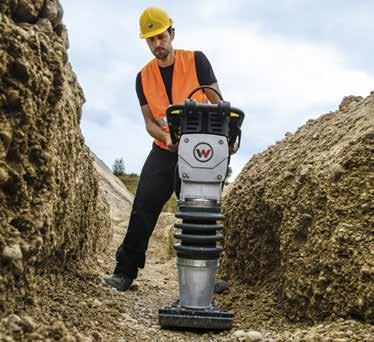

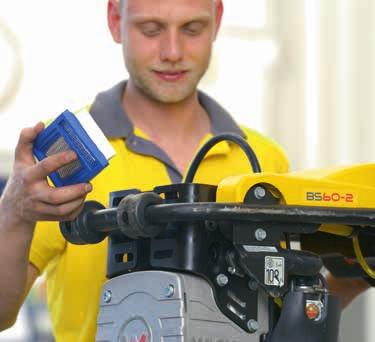

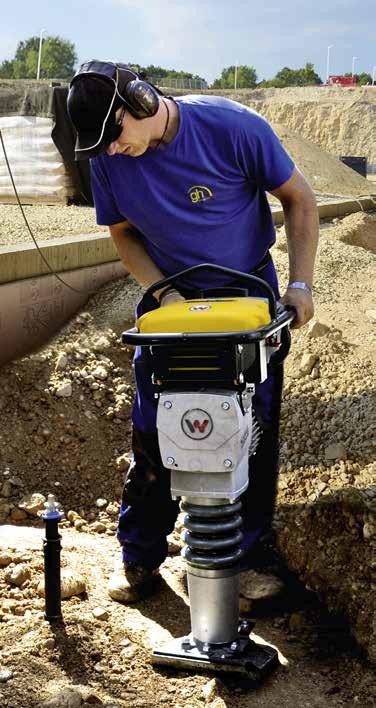

3 Komprimeringsprestanda helt enligt dina behov. Perfekt för anläggning av vägar: slagkraftig, robust, enkel att manövrera. Vältänkta funktioner på maskinen och korrekt drivning: Wacker Neusons vibratorstampar utmärker sig inom alla insatsområden med behövlig slagkraft och passande stampfrekvens. För ett idealiskt komprimeringsresultat, både i innerstadsområden och på stora byggarbetsplatser. Utsläppsvänliga tvåtaktare kommer till sin rätt i dåligt ventilerade diken. Komprimering vid rör centimeterprecision med den smala stampfoten på BS30. Innovativ luftfilterteknik: förlänger bytesintervallen till det tredubbla. Arbeta 100 % utan utsläpp med innovativ batteriteknik från Wacker Neuson. Tjänster från Wacker Neuson, vid behov personligen på byggarbetsplatsen. Arbetseffektiv tack vare stor slaglängd och hög arbetshastighet

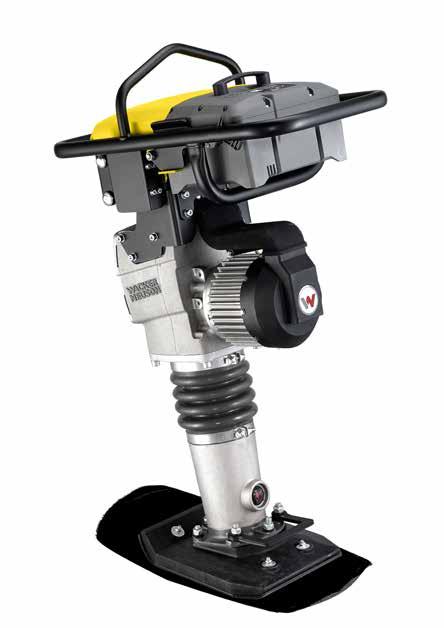

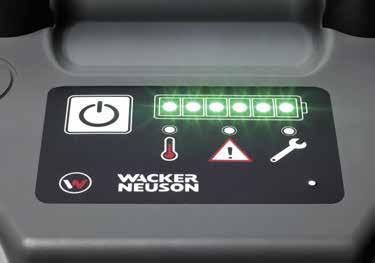

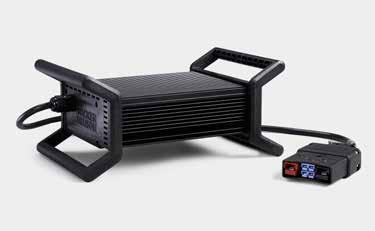

4 Batteristampar Komfortabla arbeten i diken och stadsmiljö möjliggjorda av världens första batteristamp, som inte genererar några som helst avgaser vid komprimering. Tack vare den rena drivningen uppfyller batteristampen även de strängaste kraven i upphandlingsdokument, t.ex. för stora projekt eller byggarbetsplatser i stadsmiljö. Dess kraftfulla uppladdningsbara batteri uppnår körtider på 30 resp. 45 min; därigenom kan stampen utnyttjas i stort sett under hela arbetsdagen. Vid större behov rekommenderar vi ett extra uppladdningsbart batteri eller underhållsladdning via snabbladdare - det tar endast 80 min. 0 % utsläpp 100 % utsläppsfri Kabelfri batteridrift 55 % mindre driftskostnader än hos bensinstamparna Världens enda 100 % utsläppsfria stamp Hälso- och användarvänliga arbeten i stadsmiljö, inomhus eller diken Komprimeringsresultat jämförbara med Wacker Neusons beprövade tvåtaktsstamp Upp till 55 % lägre energikostnader Lågt underhållsbehov tack vare elmotorn Låga hand-arm-vibrationer tack vare ett intelligent fjädrat handtagssystem AS30e AS50e Arbetsvikt 41,1 kg 70,1 kg Drivning Elmotor med batteridrift Elmotor med batteridrift AS30e: 45 min körtid AS50e: 30 min körtid Full rörelsefrihet för självständigt arbete på hela byggarbetsplatsen. Lär dig mer om Wacker Neusons batteristampar på: Standardladdare: Laddningstid fyra timmar, övervakningssystem skyddar mot överladdning. Uppladdning på 80 min: med den som tillval tillgängliga snabbladdaren. Högvärdigt uppladdningsbart batteri: Med få handgrepp utbytbart utan redskap. Översiktlig betjäning Startknapp och laddningsindikator

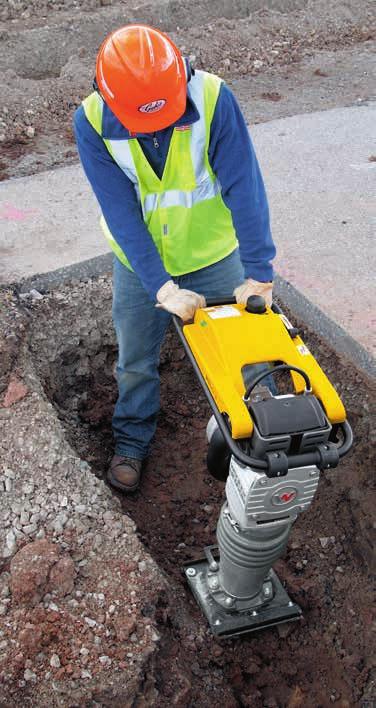

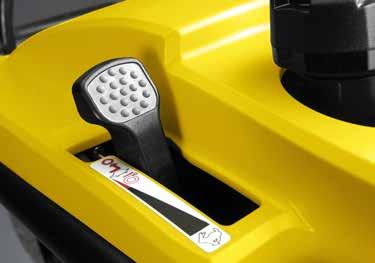

5 Tvåtaktsstampar Vibratorstampar med tvåtaktsmotor hittar du bara hos Wacker Neuson. Den kraftfulla egenutvecklade motorn WM80 är perfekt avstämd till de specifika kraven på stampen. För produktivt arbete och enastående resultat. Lägre hand-arm-vibrationer tack vare speciellt fjädrat handtagssystem Lägsta utsläppsvärde genom standardutrustad katalysator Fyrstegs luftfilter med tre gånger längre bytesintervall Automatisk avstängning efter 10 min på tomgång eller vid start med tom oljetank Smal design för större komprimeringskomfort också i trånga diken Endast för 2plus-stampar med extra stor oljetank: Påfyllning efter 120 driftstimmar, som tillval med låsbart lock, olje- och bränsletank väl skyddade under huven Bekväm manövrering genom endast en spak för start, tomgång och stopp Bekväm transport tack vare stor, flexibel lyftögla Enkel förflyttning genom transportrullar på handtaget Avluftning av bränslesystem genom integrerad starthjälp, som resulterar i enkel start Stor slagenergi med stor slaglängd och hög stampfrekvens BS50-2 Lär dig mer om Wacker Neusons stampar på: BS30 BS50-2 BS60-2 BS70-2 BS50-2plus BS60-2plus BS70-2plus Arbetsvikt 32 kg 59 kg 66 kg 74 kg 59 kg 66 kg 74 kg modeller med förblandning modeller med automatisk blandning BS60-2plus Rent arbete: En katalysator är standardmässigt monterad det erbjuder bara Wacker Neuson! Utsläppsvärden för bensinstampar Omöjligt att tanka fel: Låsbar oljetank (tillbehör). Matarpump på förgasaren för enkel start och snabb, full kraft från WM80. Timräknare: på alla modeller för att bibehålla optimala serviceintervall WM80 Tillåtet maximalt värde tvåtaktsmotorer Tvåtaktsmotor hos Wacker Neusons stampar Tillåtet maximalt värde fyrtaktsmotorer Fyrtaktsmotorer Fyrtaktsmotor i stampar Ackumulerade utsläpp i g/kwh HC + NOx CO Utsläpp enligt EU-direktiv 2011/88 EC 08 09

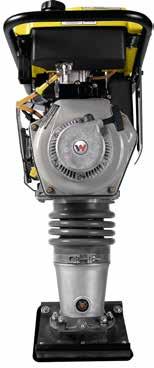

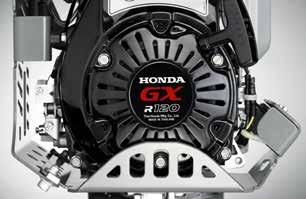

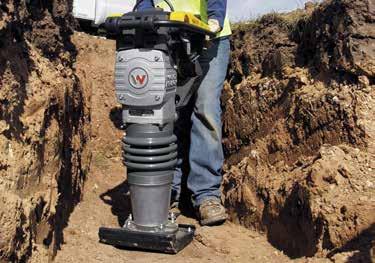

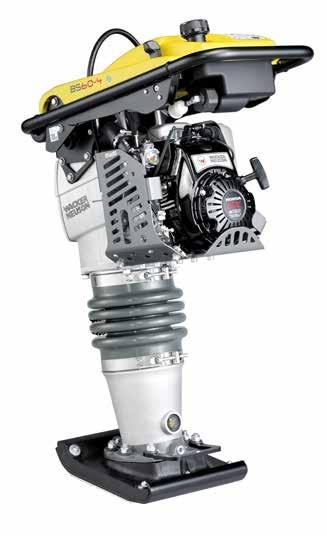

6 Fyrtaktsstampar BS50-4As BS60-4As BS70-4As Arbetsvikt 65 kg 72 kg 80 kg Drivning Fyrtaktsmotor Dieselstamp Arbetsprestandan hos fyrtaktsstamparna från Wacker Neuson övertygar på nytt varje dag. Genomtänkta funktioner gör användandet av maskinen ännu säkrare, förlänger livs-längden och förminskar underhållet till ett minimum. Snabbt startförfarande tack vare matarpump på förgasaren Rejäl slaglängd för tung, sammanhängande mark Integrerad oljevakt med automatisk avstängning Flexibel lyftögla för kompakta transportoch förvaringsmått Förstklassigt luftfilter för tre gånger längre bytesintervall BS50-4As Från de kompakta måtten för god hantering till en välbalanserad viktfördelning DS70 utmärker sig genom sina inre och yttre värden. Denna maskin är tack vare sina låga CO-utsläpp mycket lämpad för komprimeringar i diken. Låga CO-utsläpp Förstklassigt luftfilter för tre gånger längre byteintervall Stor korrosionsbeständig bränsletank med självrenande filter för lång körtid och minimalt underhållsbehov Låga hand-arm-vibrationer tack vare ett speciellt fjädrat styrhandtag Arbetsvikt Drivning DS70 83 kg Dieselmotor Idealiskt förhållande mellan luft och bränsle Med det innovativa luftfiltersystemet från Wacker Neuson arbetar du tre gånger längre i optimalt varvtalsområde än utan det filtret. Därigenom förlängs också underhållsintervallen trefaldigt. Mycket lämplig för sammanhängande, blandad och grovkornig mark. Varvtal Optimalt varvtalsområde BS60-4As DS Utan luftfiltersystemet Förlängning av underhållsintervall Med luftfiltersystemet Filterbyte ej nödvändigt Arbetstimmar Rejäl slaglängd: idealisk för sammanhängande mark. Enkel att styra viktigt vid kantområden och runt hinder. Endast en spak för att starta, reglera varvtal och stänga av. Precist maskinhandhavande viktigt vid komprimering i kantområden

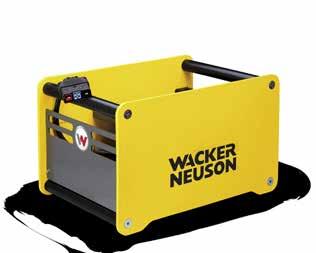

7 Rätt drivning för varje behov. Lär dig mer om stamputsläppen från Wacker Neuson på: Teknik med uppladdningsbart batteri Tvåtaktsmotor Fyrtaktsmotor Dieseldrivning 0 % utsläpp Genom det uppladdningsbara batteriet BP1000 har Wacker Neuson tagit ett stort steg in i framtiden: Det möjliggör en 100 %-ig eldrivning av batteristampen och skyddar därigenom både användaren och miljön från skadliga utsläpp. Själva batteriet är med sin vikt på 9,1 kg otroligt lätt och kan enkelt bytas ut med några få handgrepp och utan verktyg. Till och med vid extrema temperaturer mellan 10 och +50 o Celsius fungerar det utan problem och övertygar genom sina höga prestanda. Den borstlösa asynkrona elmotorn är dessutom totalt underhållsfri. Såsom ensam tillverkare har Wacker Neuson bensinstamp med tvåtaktsmotor i sitt sortiment. Våra utvecklingsingenjörer har konstruerat motorn WM80 särskilt för användning vid mark-komprimering, varför den är synnerligen robust. Dessutom förfogar den över utomordentliga utsläppsvärden, bl.a. tack vare sin katalysator. Motorn underskrider alla aktuella och för framtiden kända gränsvärden. I jämförelse med en fyrtaktsstamp släpper den ut klart mindre CO och sörjer därigenom för en renare luft i diket. För tyngre arbeten på byggarbetsplatsen kan du välja den kraftfulla GXR 120 från Honda. Den integrerade oljevakten kontrollerar oljenivån vid start. Om den är för låg, stängs maskinen av automatiskt. Utsläppen från fyrtakts-stampen består huvudsakligen av CO. Totalt är CO-utsläppen ca. 1/3 högre än för tvåtaktsstampen. Du kan helt lita på arbetsresultatet från dieselmotorn på DS70 vid komprimering. Samtidigt är den ytterst utsläppsvänlig och underskrider de aktuella avgasnormerna jorden runt. Även drivkraften från dieselmotorn på DS70 övertygar t.o.m. efter 4,5 tim. utan avbrott, tack vare den låga förbrukningen. Dessutom är motorn extremt robust och slitstark

8 Tekniska data AS30e AS50e BS30 BS50-2 BS60-2 BS70-2 BS 50-2plus BS 60-2plus BS70-2plus BS50-4As BS60-4As BS70-4As DS70 ALLMÄNT ENHET Längd x bredd x höjd mm 620 x 361 x x 361 x x 370 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 370 x Stampfotstorlek (bredd) mm Arbetsvikt kg 41,1 70, VIBRATORSTAMP Stampfotens slaglängd mm Maximalt slagtal varv/min Arbetshastighet m/min 7,9 9,8 8,9 7,9 9,8 8,9 7,1 8,8 7,0 13 Motor Asynkronmotor Asynkronmotor Luftkyld encylindrig 2-takts bensinmotor Luftkyld encylindrig 2-takts bensinmotor Luftkyld encylindrig 4-takts bensinmotor Motortillverkare Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Honda Honda Honda Yanmar Luftkyld encylindrig dieselmotor Motormodell Elmotor Elmotor WM80 WM80 WM80 WM80 WM80 WM80 WM80 GXR120 GXR120 GXR120 L48 Cylindervolym cm³ Max. effekt (DIN ISO 3046) kw 1,1 1,8 1,9 2,0 1,8 1,9 2,0 2,7 2,7 2,7 3,1 vid varvtal varv/min Bränsleblandning bensin/olja 50 : : : : : : : 1 Bränsleförbrukning l/h 0,9 1,2 1,2 1,3 1,0 1,2 1,3 0,9 0,9 0,9 0,9 Tankvolym (bränsle) l 2,2 2,9 2,9 2,9 3,0 3,0 3,0 3,0 3,0 3,0 4,2 Tankvolym (olja) l 1,3 1,3 1,3 UPPLADDNINGSBART BATTERI Tekniska data uppladdningsbart batteri BP1000 SPECIFIKATION ENHET Mått (längd x bredd x höjd) mm 220 x 290 x 194 Vikt kg 9,1 Kapacitet Ah 20 Energiinnehåll Wh Nominell spänning V 51 Urladdningsström max. A 160 Laddningsström max. A 32 Oil.max, premiumoljan från Wacker Neuson. Den högvärdiga, helt syntetiska tvåtaktsoljan förhindrar ihållande slitage. För lång livslängd till din maskin. Wacker Neusons produktportfölj omfattar över 300 olika produktserier med de mest varierande varianterna. Med val av olika alternativ, kan data för produkterna variera på motsvarande sätt. Dock är inte alla här listade resp. avbildade produkter från Wacker Neuson levererbara till alla länder eller godkända. De presenterade produkterna från Wacker Neuson är exempel och föremål för regelbundna förändringar vi sänder gärna en konkret offert på begäran! Reproduktion endast tillåten efter skriftligt tillstånd från Wacker Neuson. Wacker Neuson Vertrieb Europa GmbH & Co.KG 14 15
