Dessa anledningar talar för vibratorplattor från Wacker Neuson. Komprimeringskompetens in i minsta detalj. En överblick över alla vibratorplattor.

Transkript

1 Vibratorplattor

2 Dessa anledningar talar för vibratorplattor från Wacker Neuson. Komprimeringskompetens in i minsta detalj. 1. Kompromisslös ekonomisk effektivitet! Med innovationer för utmärkta komprimeringsprestanda. Hög kapacitet, liten förbrukning. Inte en komponent i onödan. I gengäld fylld med idéer och teknik som underlättar hanteringen och arbetet. Denna kombination hittar du bara hos vibratorplattor och universalvältar från Wacker Neuson. 2. Tillförlitlig drift! Med beprövad kvalitet från komprimeringsspecialisterna. Lasta av. Starta. Sätt igång. Och sedan vidare till nästa projekt. Du har inte råd med några driftsstopp. Därför arbetar våra vibratorplattor pålitligt så länge som du behöver dem med stöd av vår förstklassiga service. 3. Dina behov i fokus! Med det kompletta urvalet av komprimeringsmaskiner. Det omfattande sortimentet av komprimeringsmaskiner är inte bara optimalt anpassade till dina olika användningsområden, utan är också förebildligt enkla att underhålla. Vi ger dig gärna råd om vilken produkt och vilka tillbehör som är rätt för ditt projekt och hjälper dig med finansieringen. Wacker Neuson all it takes! Vi erbjuder produkter och tjänster, som uppfyller dina höga krav och olika användningsområden. Wacker Neuson står för pålitlighet. Det gäller naturligtvis även för vårt stora sortiment med vibratorplattor. För din framgång gör vi vårt bästa. Och det med full passion för våra uppgifter. Punktexakt komprimering Med Compatec visas när det inte längre behövs någon ytterligare komprimering. Överkomprimering och överbelastning förhindras. Diesel- eller bensindrift Höga effektreserver och lång livslängd utmärker motorerna till samtliga modeller. Många modeller kan alternativt utrustas med bensin- eller diesel-drivning. Låga hand-arm-vibrationer Främst vid konstant användning är låga hand-arm-vibrationer (HAV) väsentliga. Nästan alla fram- och backgående vibratorplattor från Wacker Neuson kan användas utan tidsmässig begränsning, delvis till och med utan dokumentationsskyldighet. Smidig transport På byggplatsen eller på fordon: Genomtänkta detaljer gör transporten av vibratorplattorna bekväm och enkel. Fjärrstyrd hantering Modellerna DPU80r, DPU110r och DPU130r hanterar du bekvämt och säkert med IR-fjärrkontroll. Mer om detta på sidorna 13 och 15. Särskilt ekonomiska och miljövänliga produkter utmärker Wacker Neuson med ECO-sigillet, däribland vibratorplattan DPU130r. En överblick över alla vibratorplattor. Framåtgående: Lätta fram- och backgående: VP1030 VP1135 VP1340 VP1550 VP2050 DPU1540 DPU1550 DPS1850 WPU1550 DPU2550 DPU3050 DPU kn 11 kn Medeltunga fram- och backgående: 13 kn > Sida kn > Sida 05 Tunga fram- och backgående: > Sida kn Tunga fjärrstyrda: 25 kn > Sida kn 37 kn DPU4045 DPU4545 DPU5545 DPU6555 DPU80 DPU90 DPU110 DPU80r DPU110r DPU130r 40 kn 45 kn 55 kn 65 kn 80 kn 90 kn > Sida 08 > Sida 10 > Sida kn 80 kn 110 kn 130 kn > Sida 12 > Sida

3 Framåtgående vibratorplattor Lättmanövrerade och mycket smidiga att hantera. Med de små framåtgående vibrationsplattorna når du utan problem även in i trånga hörn. VP1030 VP1135 VP1340 VP1550 VP2050 Centrifugalkraft (kn) Vikt (kg) 50,8 51,2 60,5 63,7 80,7 84,5 90,8 94, Motortyp Bensinmotor Övertygar med allroundkvalitet på små områden och nischer samt på blandade underlag såväl som gatstenar och asfalt. Idealisk för permanent användning vid komprimering av asfalt och stenläggning, för bearbetning av täck- och bärlager, anpassningsbar till olika markförhållanden. DPS-serien Den omställbara DPS1850 Vario: inställbar centrifugalkraft för anpassning av komprimeringskraften på olika underlag och skikthöjder Asfaltspecialist DPS1850 asfalt: med 11-liters vattentank, sprinklersystem och skyddsram. Utrustning även tillgänglig som tillbehör till DPS1850 Basic och DPS1850 Vario DPS1850 DPS1850 DPS1850 Basic Asfalt Vario Centrifugalkraft 18 (kn) Vikt (kg) Motortyp Dieselmotor VP-serien: Optimal bevattning genom hög maximal flödesvolym, bekvämt justerbar med stor kran Alltid tillräckligt vattenflöde tack vare högkvalitativa filter Arbeta komfortabelt under en hel arbetsdag tack vare mycket god dämpning av styrbågen (hand-arm-vibrationsvärden under 5 m/s²) Enkel åtkomst till tank och optimal balans vid lastning med 90 vriden lyftögla Genom den smala styrbågen är den idealisk för arbete längs väggar: inga repor på väggen, mer handfrihet (från VP1340) Robusta, tåliga cylindriska rullager Extra handtag framtill underlättar lyftning, till exempel genom två personer Idealisk för asfaltkomprimering: Uppböjd styrbåge ger stabilitet vid kantkörning, till exempel på trottoarkanter Alla modeller tillgängliga utan och med vattentank samt sprinklersystem Särskilt effektiv vid asfaltkomprimering: Den 11 liter stora vattentanken möjliggör långa oavbrutna arbeten. VP-serien Stabil skyddsram erbjuder omfattande skydd och greppspunkter för transport och sidledes manövrering. Integrerad lyftögla Bottenplatta i mycket slitstarkt material med hög ytkvalitet för perfekt komprimerad asfalt två arbetsbredder tillgängliga (400 mm och 500 mm) högpresterande Honda bensinmotor Alla modeller tillgängliga utan eller med 11 liters vattentank samt sprinklersystem WP1540 WP1550 Centrifugalkraft 15 (kn) 15 Vikt (kg) Motortyp Bensinmotor Stor rörlighet på byggarbetsplatsen: tack vare den det enkla hjulstället (tillbehör) (från VP3040 och för alla WP-modeller). Tillbehör till asfaltsarbeten: 9 liters vattentank med sprinklersystem Praktisk vid asfaltsarbeten: Maskinen kan dras tack vare att styrbågen kan fällas framåt (endast WP-serien). Special Vario-vibrator medger steglös inställning av centrifugalkrafterna för att anpassa komprimeringskraften separat till underlaget idealiskt också för vibration av marksten

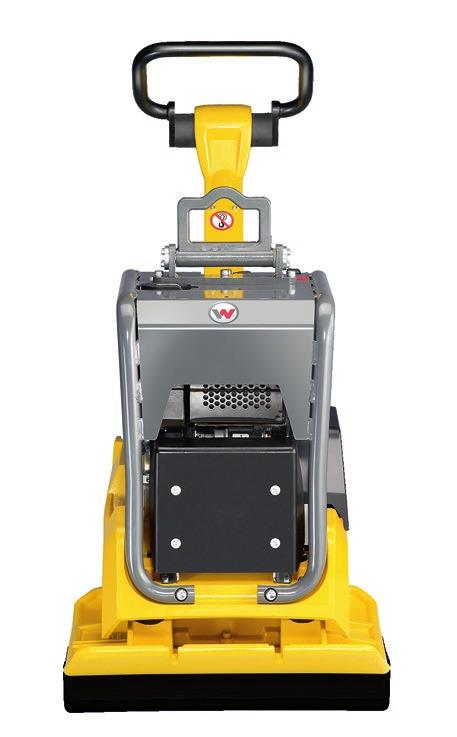

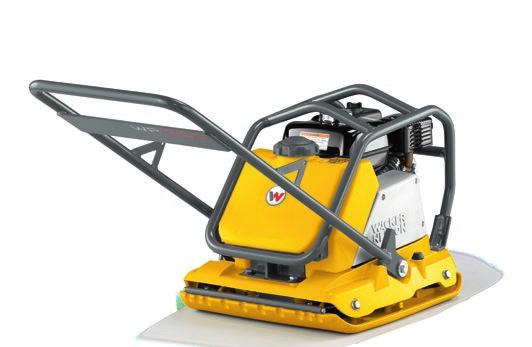

4 Lätta fram/back vibratorplattor Mer användarvänlighet genom en kompakt konstruktion hos de små fram/back vibratorplattorna från Wacker Neuson. Ekonomisk lösning tack vare ett mycket övertygande pris-prestanda-förhållande. DPU2540* DPU2550 DPU2560 DPU3050* DPU3060* DPU3070* DPU3750* DPU3760 Centrifugalkraft (kn) Vikt (kg) Motortyp Dieselmotor * Modell också tillgänglig med bensinmotor (BPU) DPU-serien Handtags-dämpning för komfortabelt arbete (Hand-arm-vibrationer under 5 m/s²) Elstart tillgänglig som tillval för modellerna DPU3050, DPU3060, DPU3750 och DPU3760 Extremt ekonomisk och lång livslängd genom slagtåliga material med lågt slitage Fällbar och flyttbar lyftögla Bottenplatta av slitstarkt gjutjärn garanterar en lång livslängd WPU1550 Den minsta och lättaste fram/back-plattan från Wacker Neuson Stabil stålrörsram med ytterligare grippunkter för sidostyrning och ökat skydd av motorn och vattentanken. Bottenplatta av högvärdigt gjutjärn: för enkel användning på asfalt utan att rispa den Stabilt hjulställ med bred kontaktyta förhindrar att det blir spår i nylagd asfalt Sprinklersystem för optimal vattenfördelning över bottenplattans hela bredd För komprimering av vägar, diken, på trånga ställen, vid stenläggnings-eller underhållsarbeten. WPU1550 Centrifugalkraft (kn) 15 Vikt (kg) 90 Motortyp Bensinmotor Bredder finns från 40 till 70 cm Mycket bra att manövrera: tack vare den utformade bottenplattan på WPU1550. Integrerad hjulsats: underhållsfri och robust, även under de tuffaste förhållandena. Perfekt styrstångsinfästning: Självlåsande och helt utan glapp. Top-Speed-version: för bästa ytkapacitet vid markstensarbeten

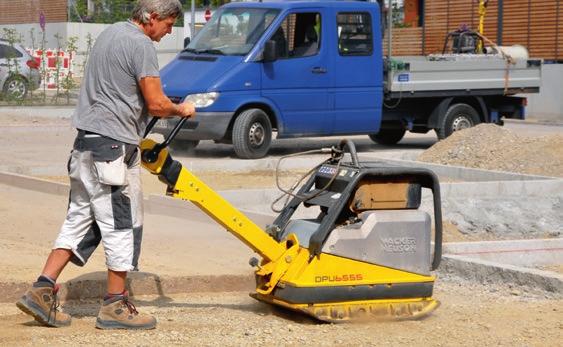

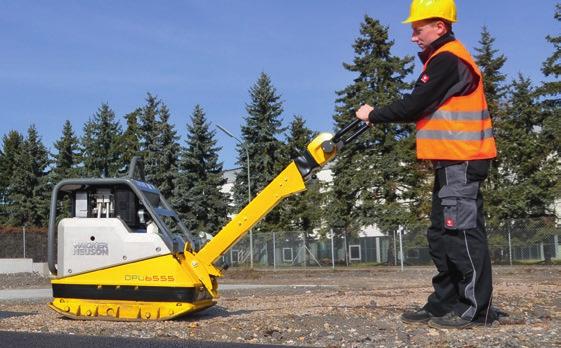

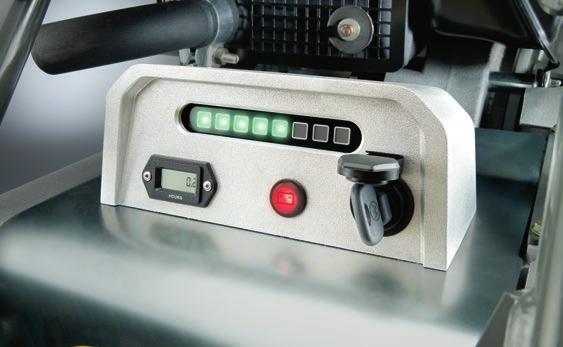

5 Medeltunga fram/back vibratorplattor DPU4045 DPU4545 DPU5545* DPU6555 Centrifugalkraft (kn) Vid kontinuerlig användning kan du lita på de extremt höga komprimeringskapaciteten hos de medeltunga fram/back-plattorna från Wacker Neuson. Hand-arm-vibrationer under gränsvärdet sparar tid genom ej nödvändig dokumentation av arbeten. Vikt (kg) Motortyp Dieselmotor * Modell också tillgänglig med bensinmotor (BPU) DPU-serien Förstklassig komprimeringskraft Handtags-dämpning för komfortabelt arbete utan att bli trött Motorer med höga effektreserver sörjer för lång livslängd Intelligenta funktioner som automatisk oljevakt, självspännande kilrem, underhållsfri generator Bottenplatta av slitstarkt gjutjärn Tillvalsutrustningar för elstartsmodeller: Compatec, timräknare, extra breda sidoplattor Allroundmaskinen för alla byggarbetsplatser! För professionell permanent användning, komprimering av bärlager vid byggnation av gator, vägar och parkeringsplatser, packning av tung marksten tack vare frekvensen 69 Hz. Beprövad inom alla användningsområden inom vägbyggnation och markarbeten. Vibrerar tung marksten och komprimerar mark på ett pålitligt sätt. Bredder finns från 40 till 86 cm Ingen dokumentationsskyldighet: Hand-arm-vibrationerna ligger på under 2,5 m/s² tack vare avvibrerad styrstång. Utan att behöva ändra greppet: färdriktnings- eller hastighetsbyte genom att lägga om handtaget. Alltid säker: om styrbågen släpps stoppar maskinens färdrörelse. Komprimeringsvisning Compatec: den visar när den maximala komprimeringen har uppnåtts. 08 Låga hand-arm-vibrationer Användning av maskinen utan tidsbegränsning Läs mer på:

6 Tunga, fram/back vibratorplattor Genom modellerna DPU80, DPU90 och DPU110 erbjuder vi ett väl avstämt sortiment i området för tunga vibratorplattor. På så sätt har du alltid den komprimeringseffekt till förfogande som du behöver. Och oavsett vilken av maskinerna som du väljer: Vad gäller användarvänlighet övertygar alla modeller i samma omfattning. Bättre skydd av styrstång och kåpa vid lyftning via den 90 vridna lyftöglan Vattenkyld motor för markant reducerat buller och en mycket effektiv motorkylning DPU80 DPU90 DPU110 Centrifugalkraft (kn) Vikt (kg) 756 / / / 830 Arbetsbredd (mm) 670 / / / 970 Nästan vibrationsfri styrstång erbjuder i praktiken obegränsad arbetstid vridbar för intuitiva riktningsbyten och högre säkerhet Finns som tillval: maskinskydd (avstängning vid överkomprimering) eller Compatec (inklusive maskinskydd) Stort luftfilter för lång livslängd på motorn och långa serviceintervaller Robust kåpa i rörram och stålplåt, två delad och öppningsbar, lång livslängd och optimalt konstruerad för alla underhållsarbeten Stor, lättåtkomlig bränsletank med synlig bränslenivå och volym som räcker för ca. 4 timmars kontinuerlig drift Snabbsänkning av styrstången med fotpedal och omedelbar återställning till föregående manövreringsposition: optimal för dikesarbeten 830 mm Tack vare sin låga konstruktion är den speciellt lämpad för komprimering av svåra, lerhaltiga underlag samt i diken, framför allt vid kontinuerlig användning. Öppen bottenplatta: lätt att rengöra utan risk för att skada hydraulslangarna Stora, lättåtkomliga fastsurrningsögla och därigenom mindre transportskador Översiktlig manöverpanel: elektroniska driftsindikeringar och konfigurationer t.ex.för överlastskydd, stöldskydds-pin och felminne. Lätt att sänka handtaget med en pedal. I korthet: LED-lamporna till komprimeringskontrollen Compatec visar komprimeringsgraden. Lyft helt enkelt upp huven, varpå alla betjänings- och underhållspunkter är väl åtkomliga

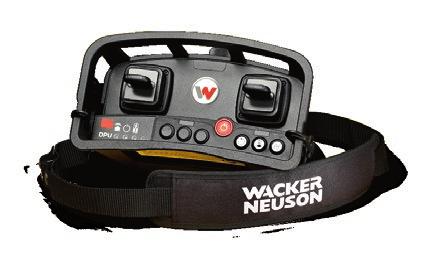

7 Tunga fjärrstyrda vibratorplattor Riktningsbyte vid samtidig gång framåt: för ren och snygg körning i kurvor och hög ytkapacitet. Alltid säkra arbeten och finkänslig styrning det möjliggör användning av de fjärrstyrda vibratorplattorna DPU80r och DPU110r också vid kurvkörningar. DPU-serien: Alla fördelar i korthet Ingen exponering för hand-arm-vibrationer eller avgaser för användaren tack vare avståndet till vibratorplattan Hög säkerhet: Maskinen stannar när det inte finns någon visuell kontakt Långa driftstider och underhållsintervall tack vare stora luftfilter Uthålliga och idealiska för alla anläggningsarbeten: robust kåpa av rörram och stålplåt, tvådelad och öppningsbar Perfekt för användning i dikesarbeten tack vare sin låga höjd Mindre transportskador genom stora, lättillgängliga surrningsöglor Enkel rengöring utan risk för skador på hydraulslangar tack vare öppna bottenplattor; Stor, lättåtkomlig bränsletank med synlig bränslenivå och volym som räcker för ca. 4 timmars kontinuerlig drift Integrerat motorskydd, vars beteende vid överbelastning är inställbart: Varning, hastighetsminskning eller avstängning Innovativ IR-fjärrkontroll ger hög säkerhet för användare och omgivning. Användaren kan således stå säkert utanför diket och kommer inte att besväras av vibrationer, damm och buller. DPU80r DPU110r Centrifugalkraft (kn) Vikt (kg) 709 / / 810 Arbetsbredd (mm) 670 / / 970 Kontroll med lång räckvidd: Det breda signalfältet på upp till 20 m och en vinkel på upp till 45 ger utmärkt arbetskomfort. Räckvidd i m Hög säkerhet:: Om användaren inte har ögonkontakt med komprimeringsmaskinen, stannar den automatiskt. Fjärrstyrning för hög användarkomfort och finkänslig steglös styrning. Full serviceåtkomlighet med några enkla handgrepp. Den vattenkylda motorn är synnerligen tystgående. Intelligent avståndskännare: Vid ett säkerhetsavstånd mellan användare och maskin på mindre än 2 m stannar den automatiskt. 2 m 12 13

8 DPU130r DPU130r är den starkaste vibratorplattan på marknaden och överträffar alla förväntningar: Dess komprimeringseffekt närmar sig en 7 tons vält. Tack vare fjärrstyrningen kan du också komprimera svåråtkomliga ställen med DPU130r. DPU130r Centrifugalkraft (kn) 130 Vikt (kg) Arbetsbredd (mm) Hög säkerhet genom IRfjärrkontroll med avståndskännare och automatisk avstängning vid avbrott i siktlinjen Överbelastningssensor för att skydda maskinen mot skador Har en komprimeringseffekt som en 7 tons vält och kan genom den goda manövrerbarheten också användas i trånga utrymmen. Färddator för komfortfunktioner såsom stöldskydd eller omfattande diagnostik Mycket enkel manövrering tack vare den unika, tvådelade bottenplattan, t.ex. utmed avloppsbrunnar och andra hinder Stora, lättåtkomliga surrningsöglor och därigenom bättre fastsättning och mindre transportskador Mycket god serviceåtkomst genom att helt enkelt fälla upp kåpan. Inget släp krävs: DPU130r väger bara kg och kan transporteras på ett lastbilsflak. Utmärkt styrning: steglös hastighetsinställning med samtidigt kortaste reaktionstid. Hög säkerhet: störningsfri betjäning av upp till tre maskiner samtidigt

9 Rätt lösning för varje marktyp och användningsområde. Vattentank (liter) Transportanordning Glidanordning Skyddsram VP1030A (9) Den lättaste fram- och backgående vibratorplattan övertygar framför allt på grusbäddar: WPU1550. Information om hur komprimeringen fortskrider får du av Compatecdisplayen, på modeller från 45 kn. TILLBEHÖR TILL VIBRATORPLATTOR VP1030Aw (9) VP1135A (9) VP1135Aw (9) VP1340A (9) VP1340Aw (9) VP1550A (9) VP1550Aw (9) VP2050A (9) VP2050Aw (9) WP 1540A (11) WP 1540Aw (11) WP 1550A (11) WP 1550Aw (11) DPS 1850H Asfalt (11) DPS 1850H Basic/Vario (11) WPU 1550A (12) WPU 1550Aw (12) Goda resultat vid asfaltarbeten tack vare det effektiva sprinklersystemet. Fjärrstyrd: marknadens starkaste vibratorplatta: DPU130r. Sats med sidoplattor i olika bredder Transportanordning Glidanordning BPU 2540A DPU 2540H Ingen upplärningstid är nödvändig. Manövrering av fjärrstyrningen är så gott som självförklarande. TILLBEHÖR TILL VIBRATORPLATTOR DPU 2550H DPU 2560H / DPU 2560Hts BPU 3050A DPU 3050H / DPU 3050He DPU 3060H / DPU 3060Hts DPU 3070H DPU 3750Hts / DPU 3750Hets DPU 3760Hts / DPU 3760Hets DPU 4045Ye DPU 4545H / DPU 4545He / DPU 4545Heap BPU 5545A DPU 5545H / DPU 5545He / DPU 5545Heap DPU 6555H / DPU 6555He / DPU 6555Hec DPU 80 DPU 90 DPU 110 DPU 80r DPU 110r DPU 130r 16 finns ej kan erhållas integrerad 17

10 Tekniska data vibratorplattor VP1030 VP1135 VP1340 VP1550 VP2050 WP1540 WP1550 DPS1850 DPS1850 DPS1850 WPU1550 Basic Vario Asfalt BPU- & DPU-SERIE KN BPU- & DPU-SERIEN 25, 30, 37 KN VP-SERIEN SPECIFIKATION ENHET 10 kn 11 kn 13 kn 20 kn Vikt kg 50,8 51,2 * 60,5 63,7 * 80,7 84,5 * 90,8 94,6 * * Centrifugalkraft kn Arbetsbredd mm Frekvens Hz Motor Honda GX 120 Honda GX 120 Honda GX 160 Honda GX 160 Honda GX 160 Nominell effekt vid varv/min kw 2,6 2,6 3,6 3,6 4,8 SPECIFIKATION ENHET * * Honda GX 160 Honda GX 160 3,6 3,6 18 kn Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 3,4 3,4 3,4 BPU2540 DPU2540 DPU2550 DPU2560 BPU3050 DPU3050 DPU3060 DPU3070 BPU3750 DPU3750 DPU kn 30 kn 37 kn Vikt kg * Centrifugalkraft kn Arbetsbredd mm Frigångshöjd mm Frekvens Hz Motor Honda GX 160 Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Nominell effekt kw 3,1 (vid varv/min) 3,1 (vid varv/min) 3,1 (vid varv/min) 3,1 (vid varv/min) 4,2 (vid varv/min) 4,2 (vid varv/min) 4,2 (vid varv/min) 4,2 (vid varv/min) 4,2 (vid varv/min) 4,2 (vid varv/min) 4,2 (vid varv/min) Tillval Top Speed version Elstart SPECIFIKATION ENHET Elstart, Top Speed version Elstart, Top Speed version DPU4045 DPU4545 BPU5545 DPU5545 DPU6555 DPU80 DPU90 DPU110 DPU80r DPU110r DPU130r 40 kn 45 kn 55 kn 65 kn 80 kn 90 kn 110 kn 80 kn 110 kn 130 kn Vikt kg * * * * * * * * Centrifugalkraft kn Arbetsbredd mm / x / / / / / Frigångshöjd mm Frekvens Hz Motor Yanmar L70N Hatz 1 D 42S Honda GX 390 Hatz 1 D 42S Hatz 1 D 81S Kohler 702 Kohler 702 Kohler LDW 1003 Kohler LDW 702 Kohler LDW 1003 Kohler KDW * Honda GX 160 3,6 Elstart, Top Speed version Nominell effekt kw 4,5 (vid varv/min) 6,4 (vid varv/min) 6,4 (vid varv/min) 6,4 (vid varv/min) 9,6 (vid varv/min) 11 (vid varv/min) 11,7 (vid varv/min) 16 (vid varv/min) 11 (vid varv/min) 16 (vid varv/min) 21 (vid varv/min) Tillval Elstart standard, timräknare Compatec, timräknare Elstart, Compatec, timräknare, extra breda sidoplattor Elstart, Compatec, timräknare, extra breda sidoplattor, smal skyddsram WP-SERIEN Överlastskydd, Compatec inkl. överbelastningsskydd, standardutrustad med elstart och timräknare Överlastskydd, Compatec inkl. överbelastningsskydd, standardutrustad med elstart och timräknare DPS-SERIEN Överlastskydd, Compatec inkl. överbelastningsskydd, standardutrustad med elstart och timräknare Överlastskydd, Compatec inkl. överbelastningsskydd, standardutrustad med elstart och timräknare WPU-SERIEN Överlastskydd, Compatec inkl. överbelastningsskydd, standardutrustad med elstart och timräknare Standardutrustad med elstart, timräknare och överbelastningsskydd finns inte * Vikten beror på valda extraalternativ Wacker Neusons produktprogram omfattar över 300 olika produktgrupper med olika varianter. Med val av olika alternativ, kan data för produkterna variera på motsvarande sätt. Inte alla Wacker Neuson produkter som anges eller visas här kan därför levereras eller har tillstånd i alla länder. De presenterade produkterna från Wacker Neuson är exempel och föremål för regelbundna förändringar vi sänder gärna en konkret offert på begäran! Reproduktion endast tillåten efter skriftligt tillstånd från Wacker Neuson. Wacker Neuson Vertrieb Europa GmbH & Co.KG 18 19
