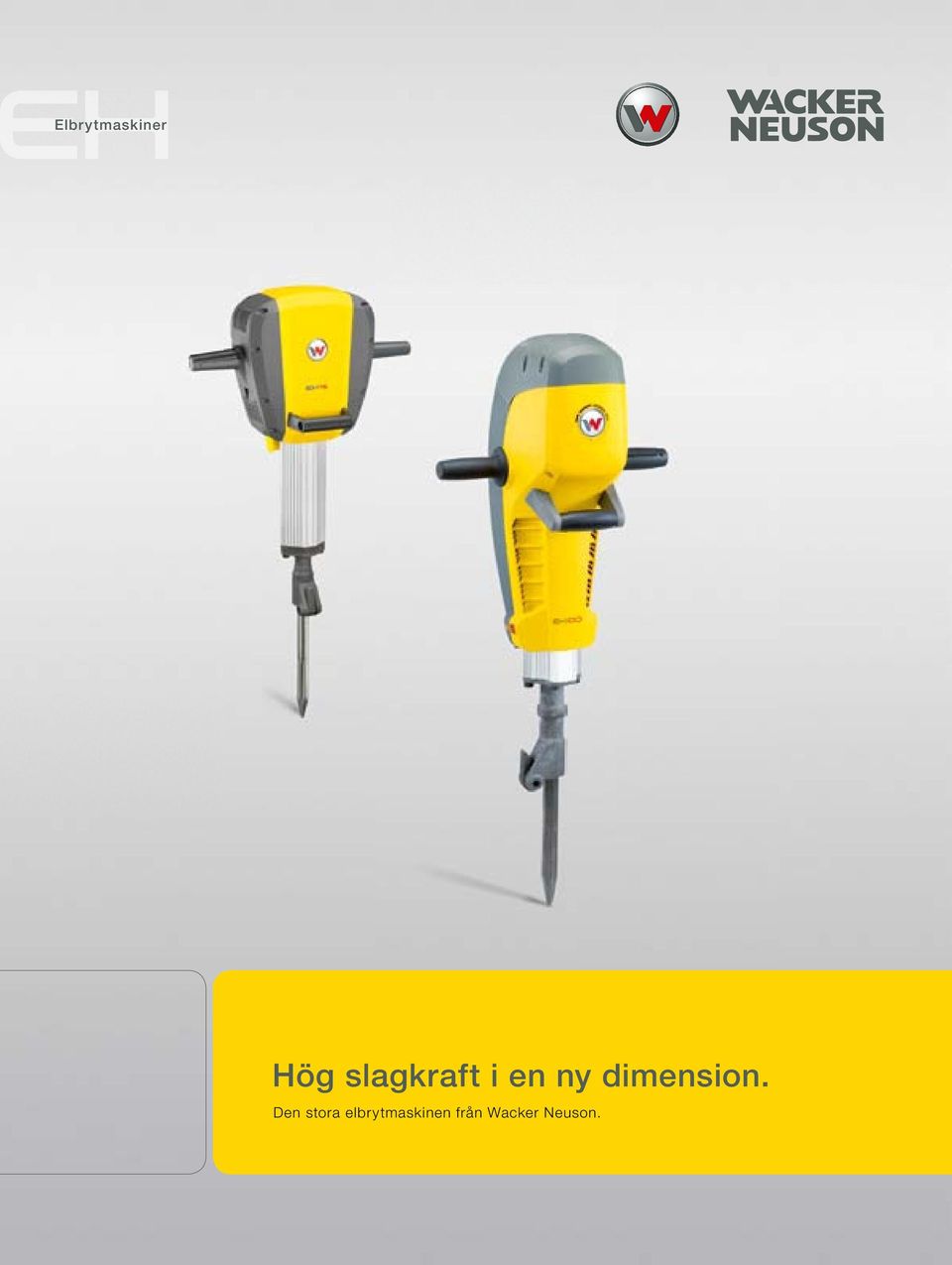

1 H Elbrytmaskiner Hög slagkraft i en ny dimension. Den stora elbrytmaskinen från Wacker Neuson.

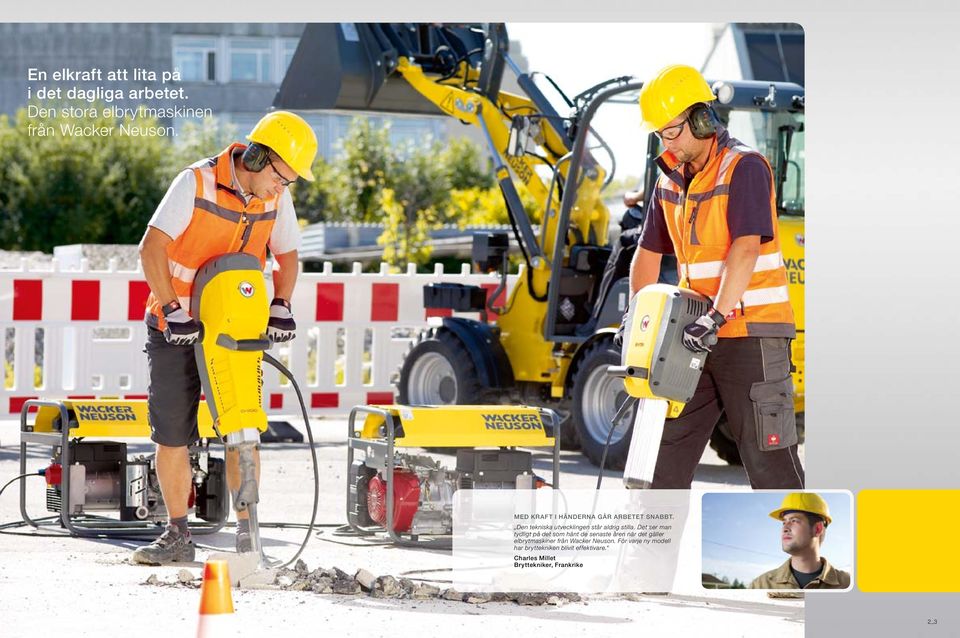

2 En elkraft att lita på i det dagliga arbetet. Den stora elbrytmaskinen från Wacker Neuson. MED KRAFT I HÄNDERNA GÅR ARBETET SNABBT. Den tekniska utvecklingen står aldrig stilla. Det ser man tydligt på det som hänt de senaste åren när det gäller elbrytmaskiner från Wacker Neuson. För varje ny modell har bryttekniken blivit effektivare. Charles Millet Bryttekniker, Frankrike 2_3

3 Det gör oss unika på marknaden: Wacker Neuson är den enda tillverkaren med tre stora elbrytmaskiner på programmet. EH EH Joule enkelslagenergi slag per minut - Vikt 22 kg - Den starkaste elbrytmaskinen i 20 kg-klassen EH Joule enkelslagenergi slag per minut - Vikt 25 kg - Den starkaste elbrytmaskinen i 25 kg-klassen EH Joule enkelslagenergi slag per minut - Vikt 32 kg - Den starkaste elbrytmaskinen i 30 kg-klassen 4_5

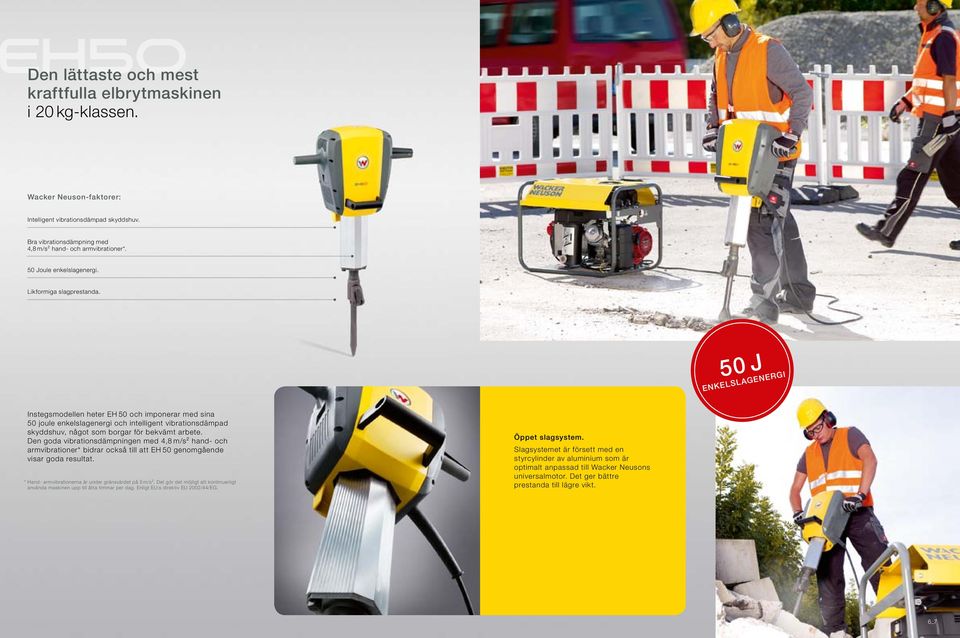

4 H50 Den lättaste och mest kraftfulla elbrytmaskinen i 20 kg-klassen. Wacker Neuson-faktorer: Intelligent vibrationsdämpad skyddshuv. Bra vibrationsdämpning med 4,8 m/s² hand- och armvibrationer*. 50 Joule enkelslagenergi. Likformiga slagprestanda. 50 J ENKELSLAGENERGI Instegsmodellen heter EH 50 och imponerar med sina 50 joule enkelslagenergi och intelligent vibrationsdämpad skyddshuv, något som borgar för bekvämt arbete. Den goda vibrationsdämpningen med 4,8 m/s² hand- och armvibrationer* bidrar också till att EH 50 genomgående visar goda resultat. * Hand- armvibrationerna är under gränsvärdet på 5 m/s². Det gör det möjligt att kontinuerligt använda maskinen upp till åtta timmar per dag. Enligt EU:s direktiv EU 2002/44/EG. Öppet slagsystem. Slagsystemet är försett med en styrcylinder av aluminium som är optimalt anpassad till Wacker Neusons universalmotor. Det ger bättre prestanda till lägre vikt. 6_7

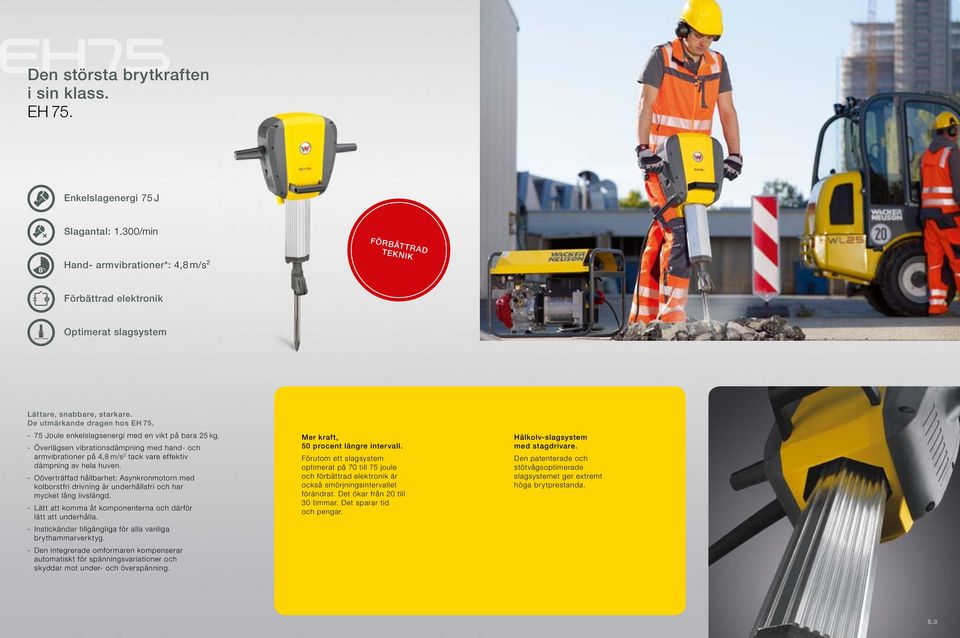

5 H75 Den största brytkraften i sin klass. EH 75. Enkelslagenergi 75 J Slagantal: 1.300/min Hand- armvibrationer*: 4,8 m/s² FÖRBÄTTRAD TEKNIK Förbättrad elektronik Optimerat slagsystem Lättare, snabbare, starkare. De utmärkande dragen hos EH Joule enkelslagsenergi med en vikt på bara 25 kg. - Överlägsen vibrationsdämpning med hand- och armvibrationer på 4,8 m/s 2 tack vare effektiv dämpning av hela huven. - Oöverträffad hållbarhet: Asynkronmotorn med kolborstfri drivning är underhållsfri och har mycket lång livslängd. - Lätt att komma åt komponenterna och därför lätt att underhålla. - Instickändar tillgängliga för alla vanliga brythammarverktyg. - Den integrerade omformaren kompenserar automatiskt för spänningsvariationer och skyddar mot under- och överspänning. Mer kraft, 50 procent längre intervall. Förutom ett slagsystem optimerat på 70 till 75 joule och förbättrad elektronik är också smörjningsintervallet förändrat. Det ökar från 20 till 30 timmar. Det sparar tid och pengar. Hålkolv-slagsystem med stagdrivare. Den patenterade och stötvågsoptimerade slagsystemet ger extremt höga brytprestanda. 8_9

6 H100 Då tappar lufthammaren luften. EH J ENKELSLAGENERGI Den enda stora elbrytmaskinen i 30 kg-klassen med vibrationsdämpad skyddshuv och handoch armvibrationer på låga 5,8 m/s². Väger bara 32 kg och därmed betydligt lättare än jämförbara lufthammare. Mycket ekonomisk tack vare den slitagefria asynkronmotorn, det beprövade hålkolvslagsystemet och den integrerade omvandlaren. 100 joule enkelslagenergi. Extremt höga brytprestanda. EH 100 utgör en helt ny prestandaklass för kvalificerat brytarbete Det är den starkaste i brythammaren i 30 kg-segmentet och konkurrerar lekande lätt med alla slags lufthammare. I en kostnads-nyttoanalys står EH 100 som segrare tack vare sin stora flexibilitet och den goda ekonomin. Med den här innovationen är Wacker Neuson den enda tillverkaren på marknaden med tre stora elbrytmaskiner på programmet. EH 100 sänker de rörliga kostnaderna. EUR Transportkostnader Elkostnader EH generator jämfört med lufthammare + kompressor. En jämförelse som övertygar Underhållskostnader Fördelarna för dig som användare: - Små hand- och armvibrationer som inte skapar trötthet under arbetet - Lägre vikt jämfört med lufthammarsystem - Lätt att använda tack vare att man slipper luftslangar Fördelarna för dig som byggnadsentreprenör: - Ingen kompressor behövs - Lägre totalkostnader i jämförelse med lufthammare med kompressor - Betydligt lägre elkostnader Fördelarna för dig som uthyrare: - Lägre totalkostnader i jämförelse med lufthammare med kompressor - Snabbare avkastning på investeringen jämfört med lufthammare med kompressor - Mindre parkerings- och förvaringsutrymme Elbrytmaskin Lufthammare Förutsättningar vid beräkningen: 5 år/ à 100 timmar per arbetsinsats Reparationskostnader Inköpskostnader/ maskin 10_11

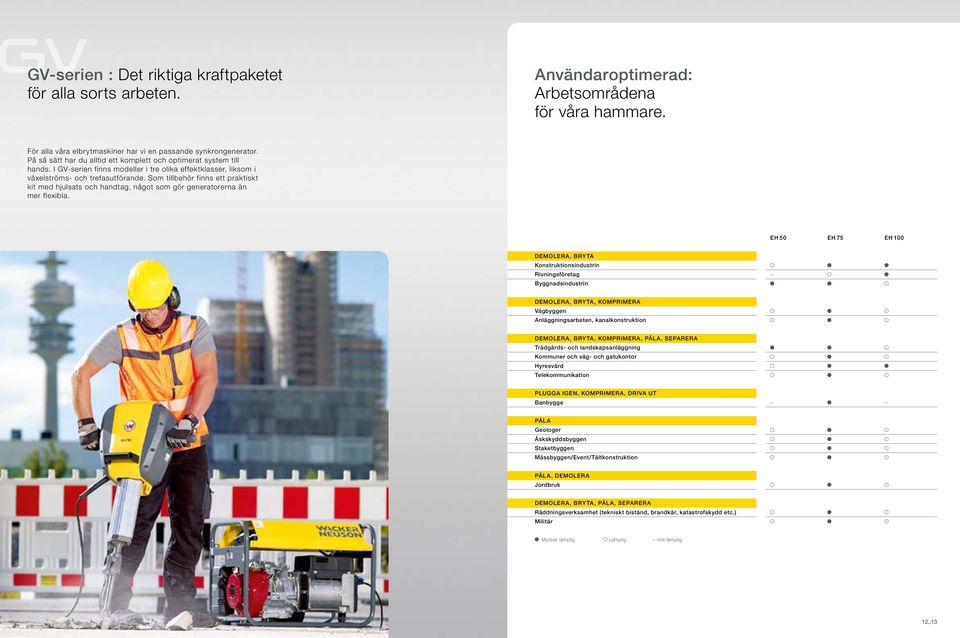

7 V GV-serien : Det riktiga kraftpaketet för alla sorts arbeten. Användaroptimerad: Arbetsområdena för våra hammare. För alla våra elbrytmaskiner har vi en passande synkrongenerator. På så sätt har du alltid ett komplett och optimerat system till hands. I GV-serien finns modeller i tre olika effektklasser, liksom i växelströms- och trefasutförande. Som tillbehör finns ett praktiskt kit med hjulsats och handtag, något som gör generatorerna än mer flexibla. EH 50 EH 75 EH 100 DEMOLERA, BRYTA Konstruktionsindustrin Rivningsföretag Byggnadsindustrin DEMOLERA, BRYTA, KOMPRIMERA Vägbyggen Anläggningsarbeten, kanalkonstruktion DEMOLERA, BRYTA, KOMPRIMERA, PÅLA, SEPARERA Trädgårds- och landskapsanläggning Kommuner och väg- och gatukontor Hyresvärd Telekommunikation PLUGGA IGEN, KOMPRIMERA, DRIVA UT Banbygge PÅLA Geologer Åskskyddsbyggen Staketbyggen Mässbyggen/Event/Tältkonstruktion PÅLA, DEMOLERA Jordbruk DEMOLERA, BRYTA, PÅLA, SEPARERA Räddningsverksamhet (tekniskt bistånd, brandkår, katastrofskydd etc.) Militär Mycket lämplig Lämplig Inte lämplig 12_13

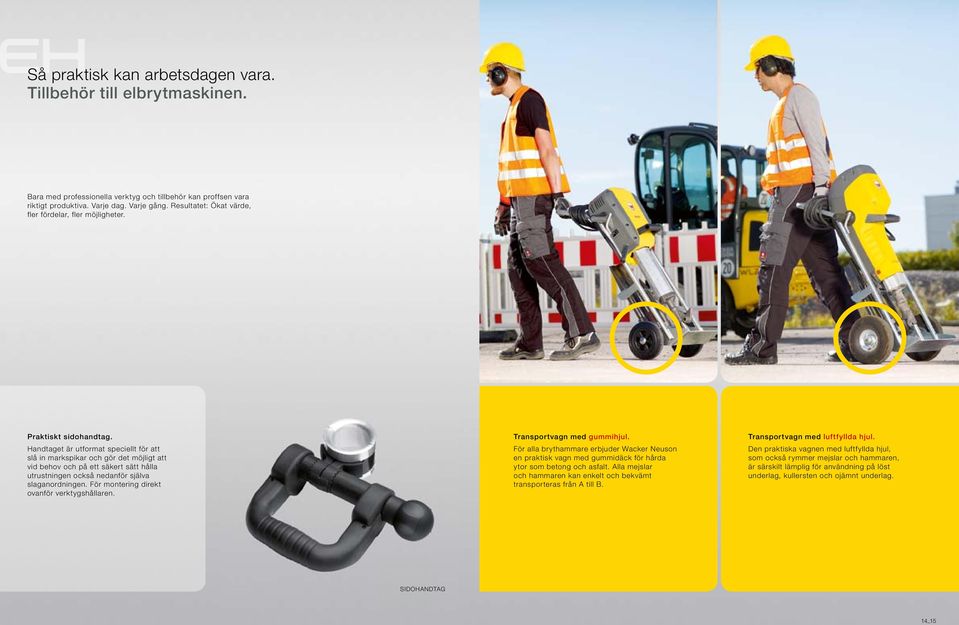

8 H Så praktisk kan arbetsdagen vara. Tillbehör till elbrytmaskinen. Bara med professionella verktyg och tillbehör kan proffsen vara riktigt produktiva. Varje dag. Varje gång. Resultatet: Ökat värde, fler fördelar, fler möjligheter. Praktiskt sidohandtag. Handtaget är utformat speciellt för att slå in markspikar och gör det möjligt att vid behov och på ett säkert sätt hålla utrustningen också nedanför själva slaganordningen. För montering direkt ovanför verktygshållaren. Transportvagn med gummihjul. För alla brythammare erbjuder Wacker Neuson en praktisk vagn med gummidäck för hårda ytor som betong och asfalt. Alla mejslar och hammaren kan enkelt och bekvämt transporteras från A till B. Transportvagn med luftfyllda hjul. Den praktiska vagnen med luftfyllda hjul, som också rymmer mejslar och hammaren, är särskilt lämplig för användning på löst underlag, kullersten och ojämnt underlag. SIDOHANDTAG 14_15

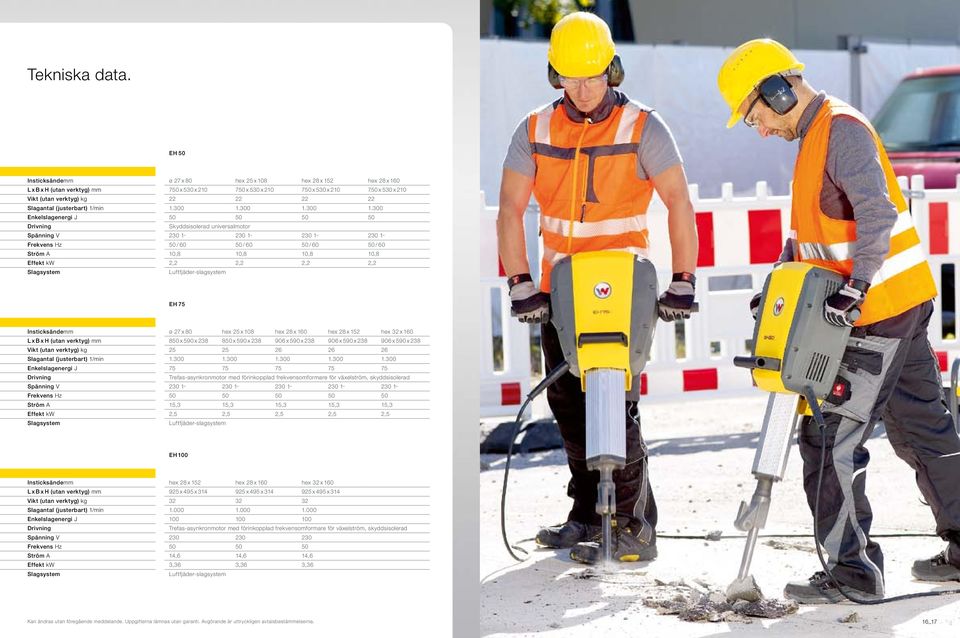

9 Tekniska data. EH 50 Insticksändemm ø 27 x 80 hex 25 x 108 hex 28 x 152 hex 28 x 160 L x B x H (utan verktyg) mm 750 x 530 x x 530 x x 530 x x 530 x 210 Vikt (utan verktyg) kg Slagantal (justerbart) 1/min Enkelslagenergi J Drivning Skyddsisolerad universalmotor Spänning V Frekvens Hz 50 / / / / 60 Ström A 10,8 10,8 10,8 10,8 Effekt kw 2,2 2,2 2,2 2,2 Slagsystem Luftfjäder-slagsystem EH 75 Insticksändemm ø 27 x 80 hex 25 x 108 hex 28 x 160 hex 28 x 152 hex 32 x 160 L x B x H (utan verktyg) mm 850 x 590 x x 590 x x 590 x x 590 x x 590 x 238 Vikt (utan verktyg) kg Slagantal (justerbart) 1/min Enkelslagenergi J Drivning Trefas-asynkronmotor med förinkopplad frekvensomformare för växelström, skyddsisolerad Spänning V Frekvens Hz Ström A 15,3 15,3 15,3 15,3 15,3 Effekt kw 2,5 2,5 2,5 2,5 2,5 Slagsystem Luftfjäder-slagsystem EH 100 Insticksändemm hex 28 x 152 hex 28 x 160 hex 32 x 160 L x B x H (utan verktyg) mm 925 x 495 x x 495 x x 495 x 314 Vikt (utan verktyg) kg Slagantal (justerbart) 1/min Enkelslagenergi J Drivning Trefas-asynkronmotor med förinkopplad frekvensomformare för växelström, skyddsisolerad Spänning V Frekvens Hz Ström A 14,6 14,6 14,6 Effekt kw 3,36 3,36 3,36 Slagsystem Luftfjäder-slagsystem Kan ändras utan föregående meddelande. Uppgifterna lämnas utan garanti. Avgörande är uttryckligen avtalsbestämmelserna. 16_17

10 3 Korbach, Tyskland 5 Reichertshofen, Tyskland 2 Norton Shores, USA 6 Linz, Österrike 1 Milwaukee, USA 7 Kragujevac, Serbien 4 Pfullendorf, Tyskland 8 Manila, Filippinerna Produktion över hela världen. Service nära dig. Alltid nära dig:

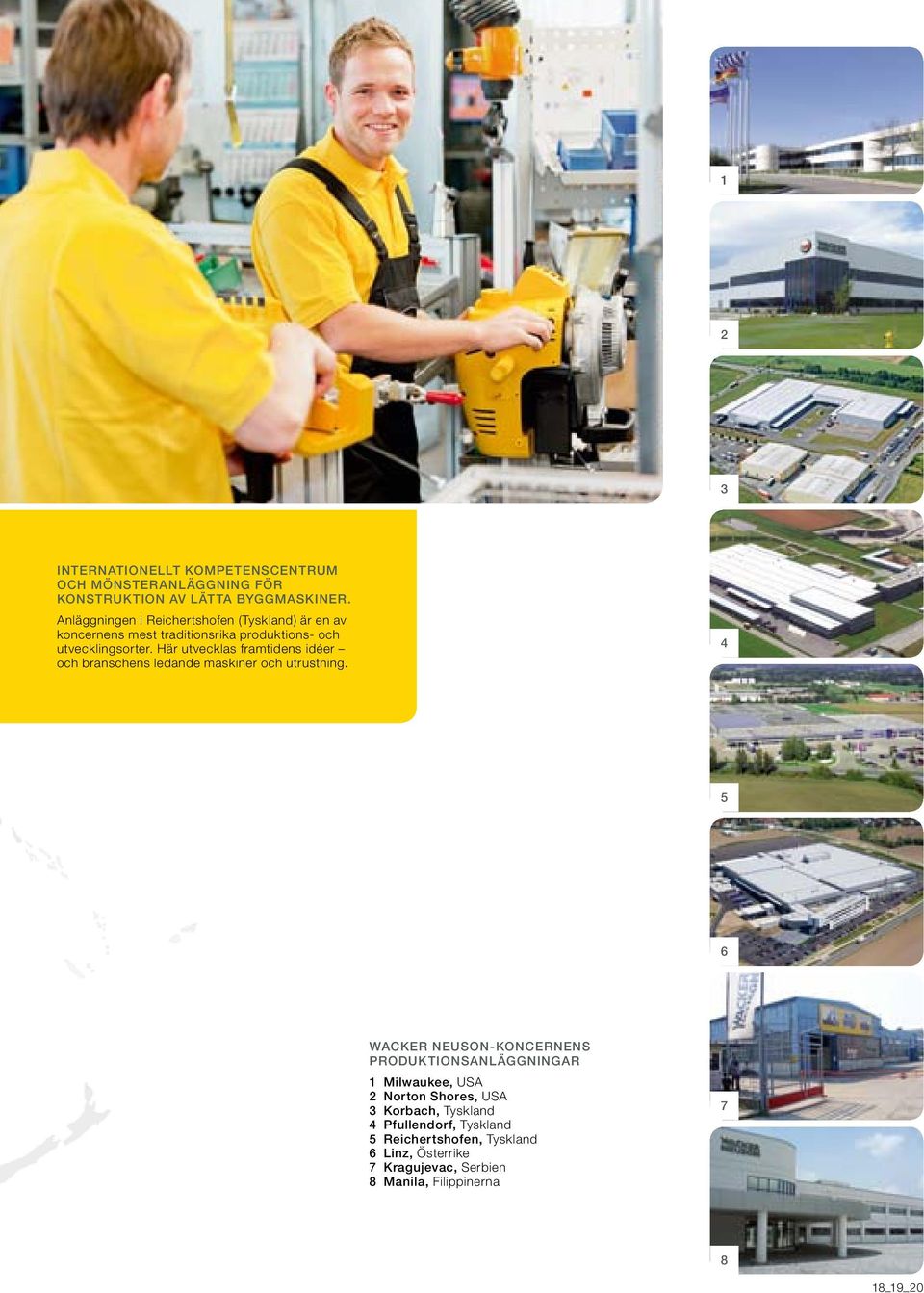

11 1 2 3 INTERNATIONELLT KOMPETENSCENTRUM OCH MÖNSTERANLÄGGNING FÖR KONSTRUKTION AV LÄTTA BYGGMASKINER. Anläggningen i Reichertshofen (Tyskland) är en av koncernens mest traditionsrika produktions- och utvecklingsorter. Här utvecklas framtidens idéer och branschens ledande maskiner och utrustning WACKER NEUSON-KONCERNENS PRODUKTIONSANLÄGGNINGAR 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Tyskland 4 Pfullendorf, Tyskland 5 Reichertshofen, Tyskland 6 Linz, Österrike 7 Kragujevac, Serbien 8 Manila, Filippinerna _19_20

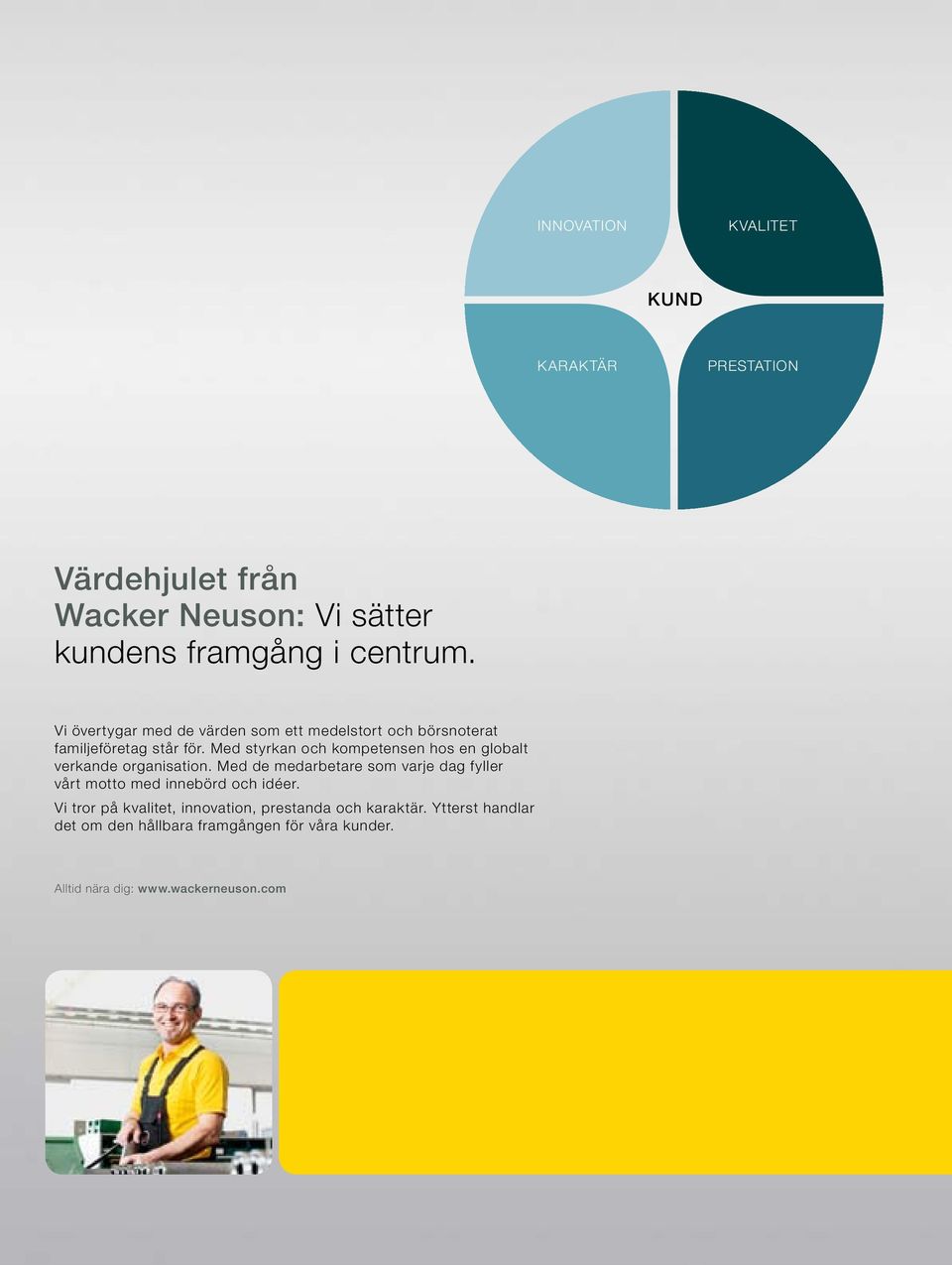

12 INNOVATION KVALITET KUND KARAKTÄR PRESTATION Värdehjulet från Wacker Neuson: Vi sätter kundens framgång i centrum. Vi övertygar med de värden som ett medelstort och börsnoterat familjeföretag står för. Med styrkan och kompetensen hos en globalt verkande organisation. Med de medarbetare som varje dag fyller vårt motto med innebörd och idéer. Vi tror på kvalitet, innovation, prestanda och karaktär. Ytterst handlar det om den hållbara framgången för våra kunder. Alltid nära dig:

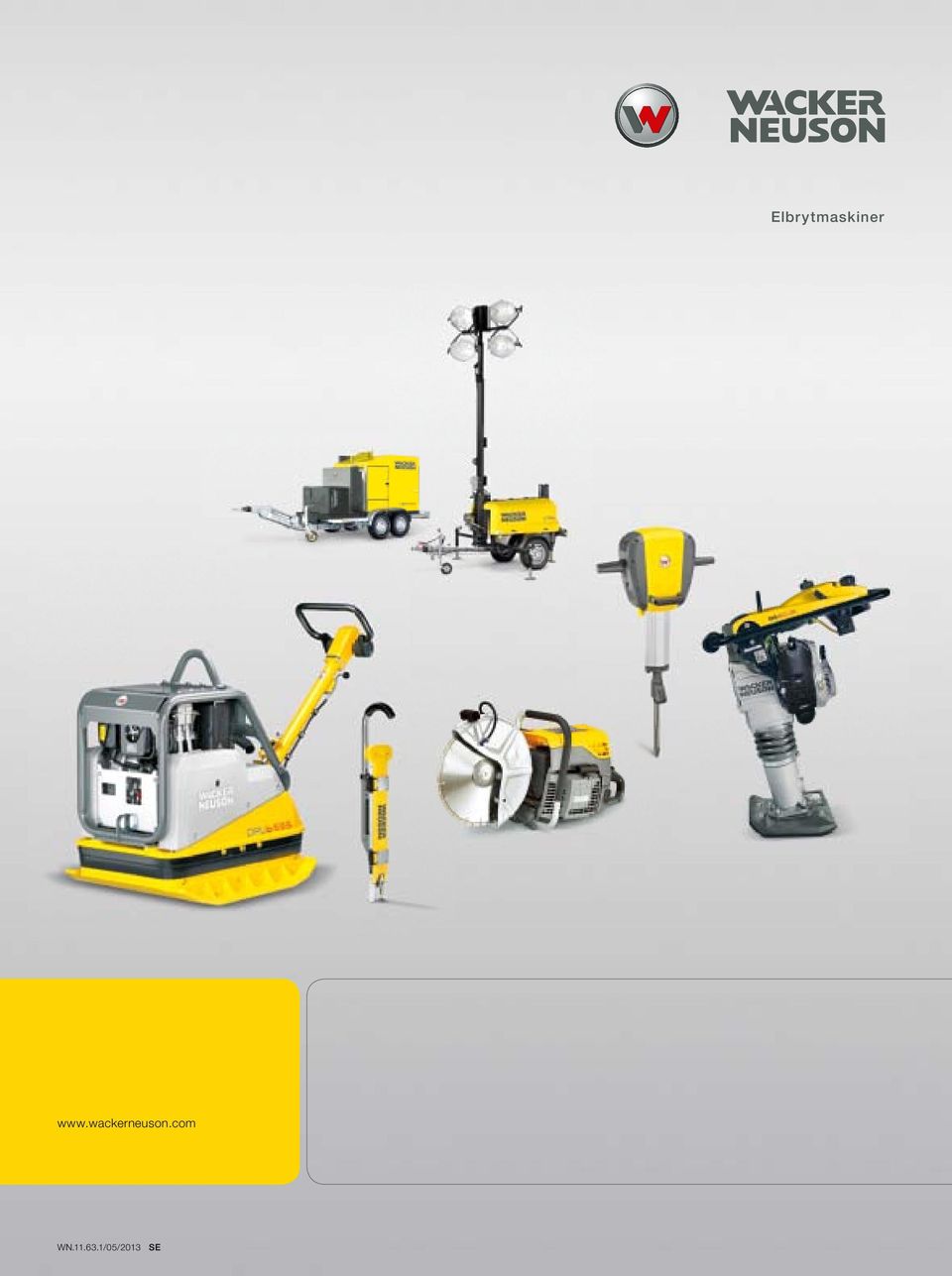

13 Elbrytmaskiner WN /05/2013 SE
