Banddriven dumper-kompetens in i minsta detalj. Dessa orsaker talar för banddrivna dumprar från Wacker Neuson. Alla banddrivna dumprar i överblick.

Transkript

1 Banddriven dumper

2 Dessa orsaker talar för banddrivna dumprar från Wacker Neuson. Banddriven dumper-kompetens in i minsta detalj. 1. Kompakt för brett användningsområde. Banddrivna dumprar från Wacker Neuson är specialister på svår terräng. Tack vare sina ytterst kompakta mått går de dessutom perfekt att använda i trånga platsförhållanden. Maskinen kommer alltid pålitligt dit du önskar. 2. Föränderlig för beständig prestanda. Lasta materialet snabbt, transportera det säkert och lossa vid målplatsen. Allt detta går smidigt och enkelt med rätt bask. Basken kan beroende på modellen tippas i tre riktningar, köras ut, förstora lastytan eller lasta sig själv med självlastanordningen. Det finns många möjligheter och fördelar för dig. 3. Kraftfull för snabb materialtransport. Fullt lastad måste den banddrivna dumpern ofta flytta tre gånger så mycket vikt än utan last. Då gäller det att drivningstekniken stämmer och att du kan lita på den till hundra procent. Därför har alla banddrivna dumprar från Wacker Neuson en stark hydrostatisk färddrivning under motorhuven. Den ger inte bara direkt drivkraft utan övertygar också med sin enkla och säkra manövrering. Wacker Neuson all it takes! Vi erbjuder produkter och tjänster som uppfyller de högsta kraven och mångsidig användning. Wacker Neuson står för pålitlighet. Det gäller naturligtvis också för våra sju banddrivna dumprar. För din framgång gör vi vårt bästa. Och det med full passion för våra uppgifter. Köra utan att växla Den hydrostatiska drivningen gör körningen ytterst enkel. Med körspaken har du allt under kontroll, växling är i många fall onödigt. Detaljer hittar du på sidan 16. Pendlande underrullar för lugn körning Lagrade pendlande underrullar jämnar ut markens ojämnheter och sörjer för mycket lugn körning. Läs mer på sidan 16. Underhåll utfört snabbt Motorhuven som går helt att fälla medför åtkomsten till de viktiga underhållspunkterna enklare, samt optimerar dessa gällande deras servicevänlighet. Läs mer om det på sidan 17. Sju varianter att välja mellan Banddrivna dumprar är lämpliga på många användningsområde. Det säkerställs med olika bask- och plattformutföranden. Dessutom underlättar självlastningsanordningen arbetet. Läs mer på sidan 14. Särskilt ekonomiska och miljövänliga produkter utmärker Wacker Neuson med ECO-sigillen, bland annat också den banddrivna dumpern DT10e. Alla banddrivna dumprar i överblick. Alla detaljer om våra banddrivna dumprar hittar du också online. DT05 DT08 DT10e DT10 DT12 DT15 DT25 Max. nyttolast: 500 kg 800 kg kg kg kg kg > Sida 06 > Sida 08 > Sida 10 > Sida kg 02 03

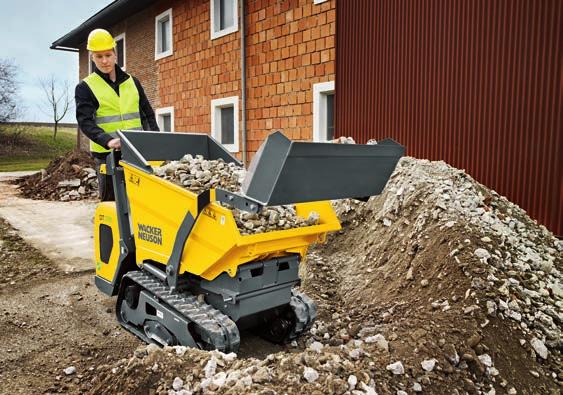

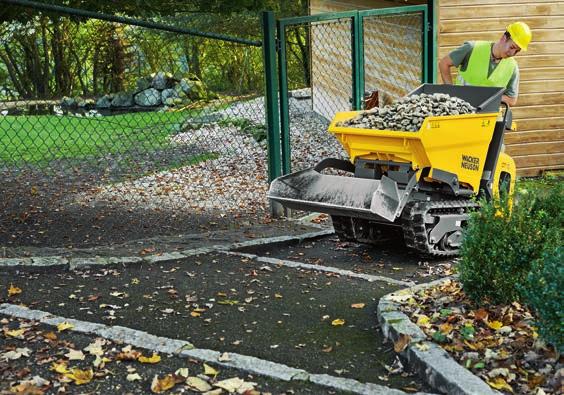

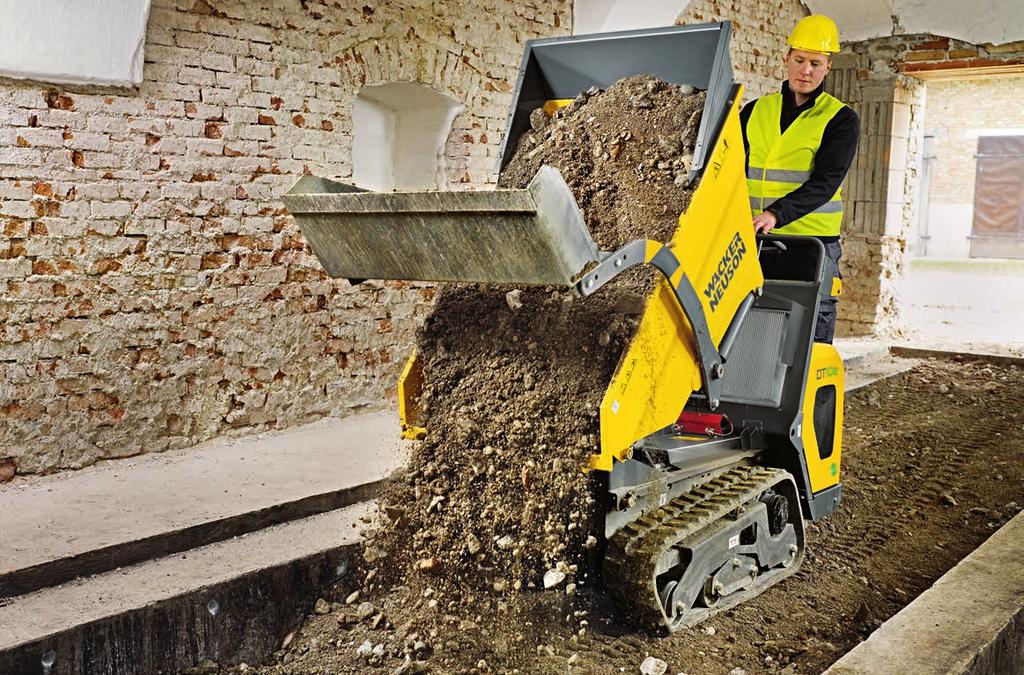

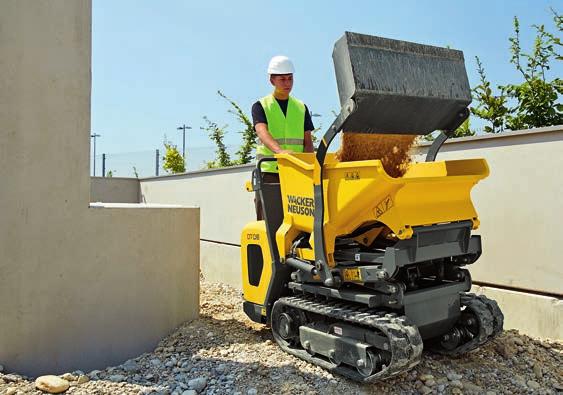

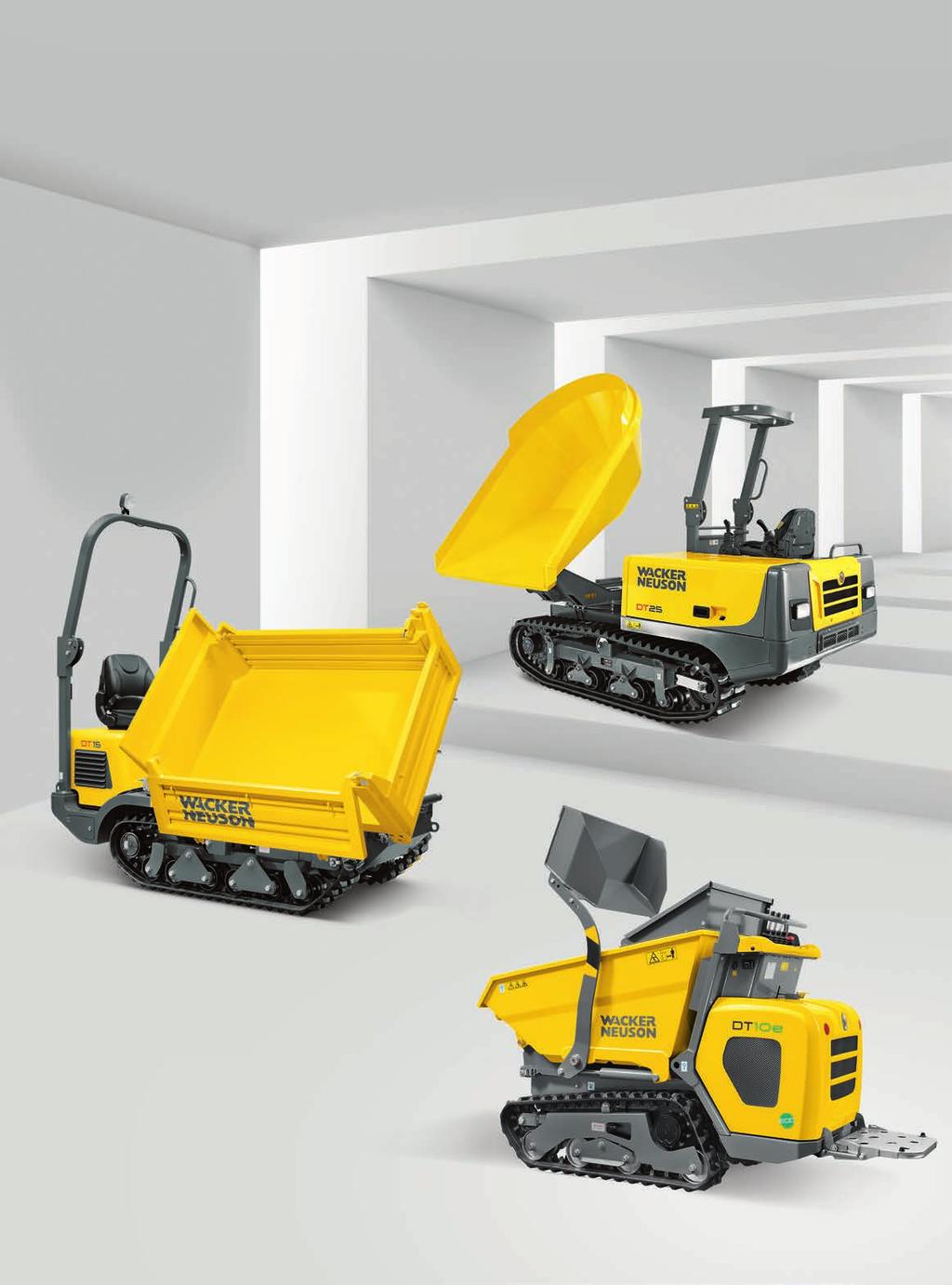

3 Kompakt, rörlig, stark med de banddrivna dumprarna flyttar du mer! Komma in överallt för den smalt byggda banddrivna dumpern är det inga problem. Svår terräng, smala genomfarter, trånga platsförhållanden det finns många utmaningar på arbetsplatsen. Med de banddrivna dumprarna från Wacker Neuson bemästrar du alla! De förenar kraft med rörlighet och kompromisslös gångbarhet i terräng. Det stora utbudet på olika utföranden gör de dessutom till mångsidiga, högproduktiva maskiner. Brett band = mindre marktryck: idealiskt för arbete på känsliga underlag. Självlastanordningen besparar behovet av andra maskiner och ökar materialomsättningen. Lossa material målinriktat tack vare den flexibla högtippbasken till exempel i en container. Arbeta utan utsläpp med de eldrivna DT10e optimalt inomhus. Enkel fylla i diken med den praktiska sidotippbasken

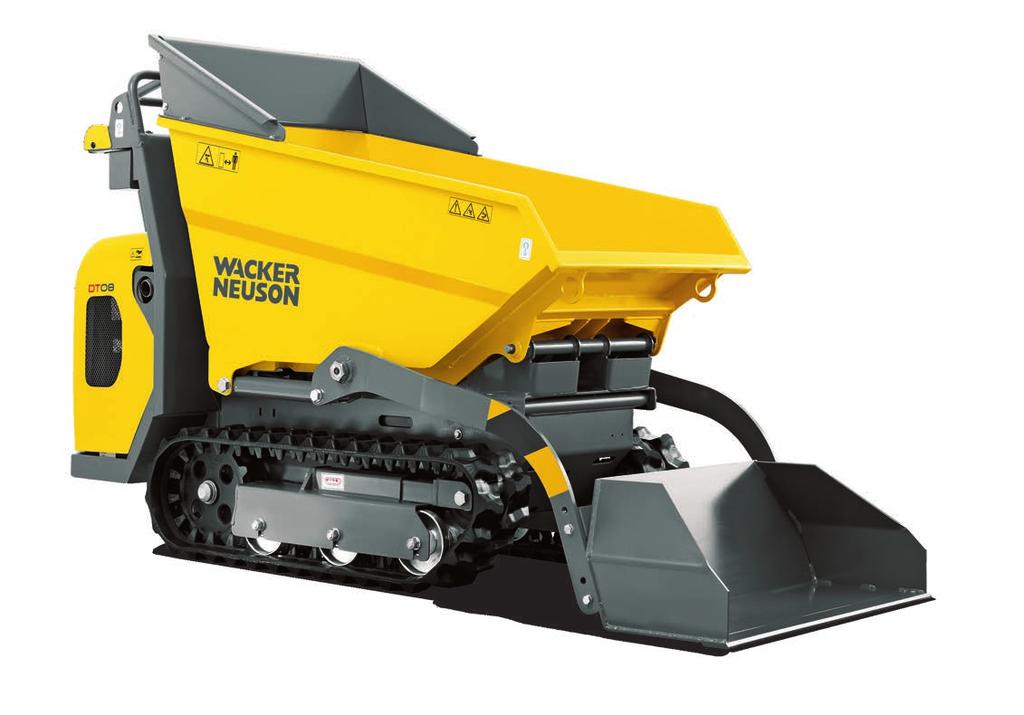

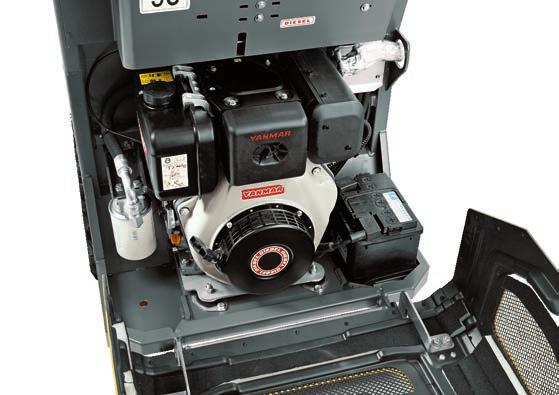

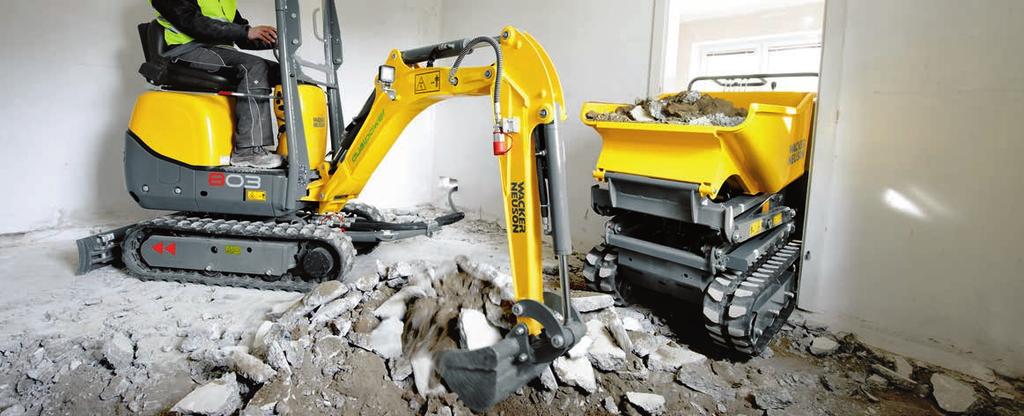

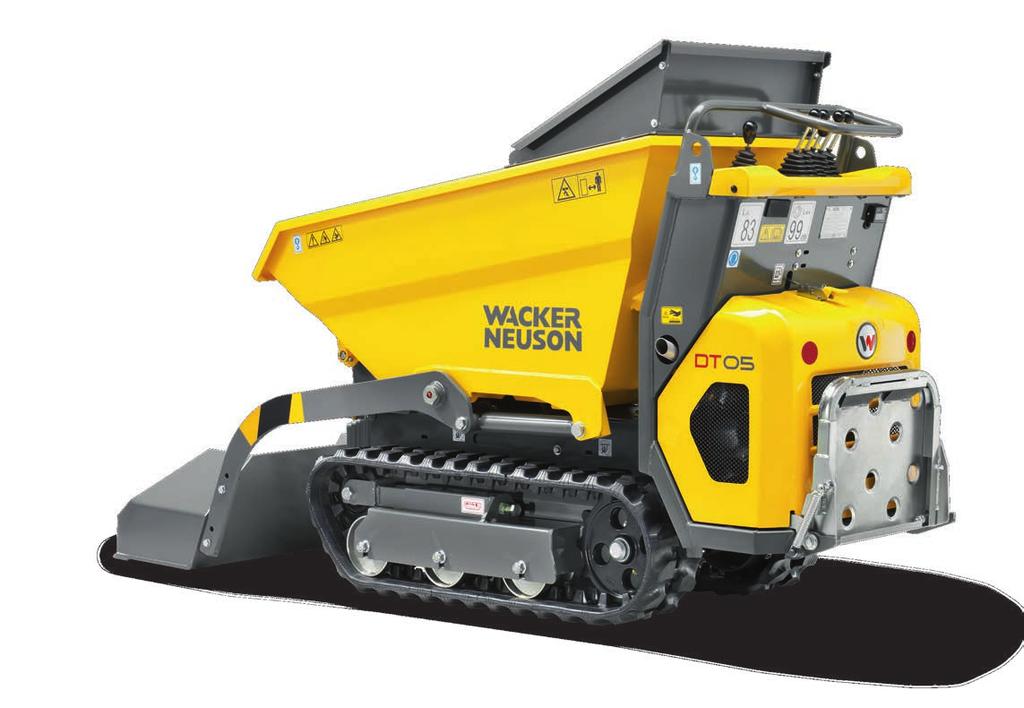

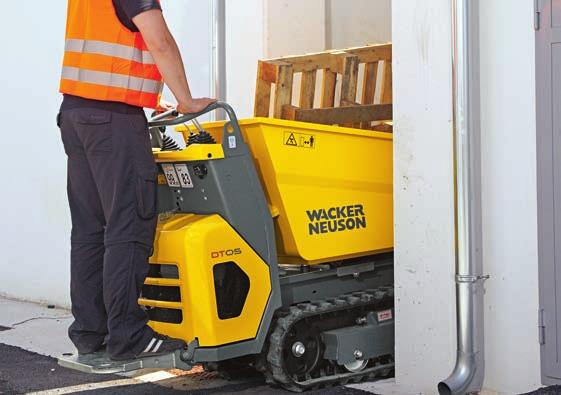

4 DT05, DT08 DT05 och DT08 fungerar väldigt bra i trånga utrymmen med sin kompakta konstruktion, de är även perfekta inom många andra användningsområden: den optimala viktfördelningen säkerställer ett lågt marktryck det minimerar sjunk-risken på mjukare underlag. Hydrostatisk drivning för hög användarkomfort Effektiv drivning i två hastigheter alternativt med bensin-eller dieselmotor Optimalt förhållande mellan egen vikt och maximal nyttolast Intelligent kylsystem som tillåter användning även vid högre temperaturer Kompakta mått DT05 DT08 Max. nyttolast (kg) Motoreffekt (kw/hk) 4,5 / 6,1 * 4,9 / 6,7 ** 6,6 / 9 * 6,8 / 9,2 ** Bredd underrede (mm) Baskvolym toppad (l) * Bensinversion ** version Högtiippbask endast i anslutning med dieselmotor Mångsidig användbar och det med ett utmärkt pris-prestandaförhållande Alternativ självastanordning besparar behovet av andra maskiner eller ansträngande manuell påfyllning. Självförsörjande arbetsmaskin tack vare alternativ självlastanordning (). Kommer igenom nästan överallt: med 66 cm bredd är DT05 byggd ytterst kompakt. Komfortabelt underhåll tack vare obehindrad åtkomst. Tipphöjd upp till mm: högtippbask DT

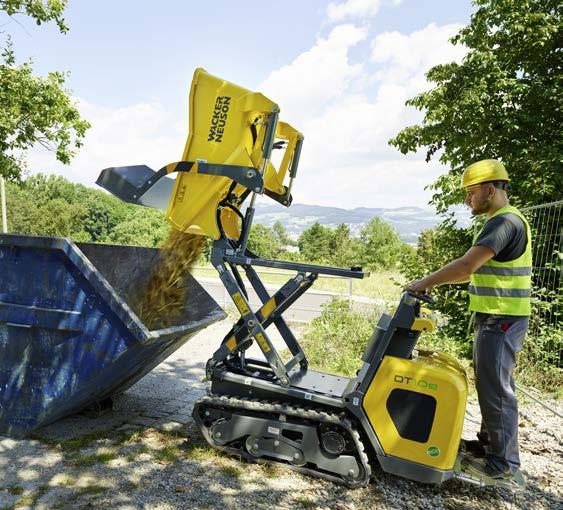

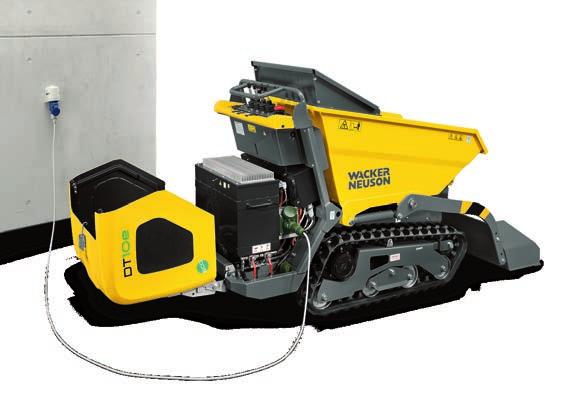

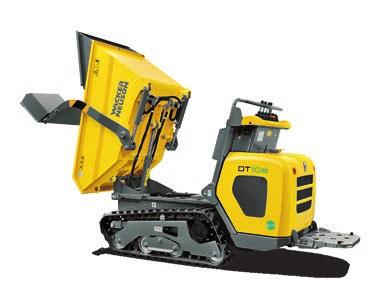

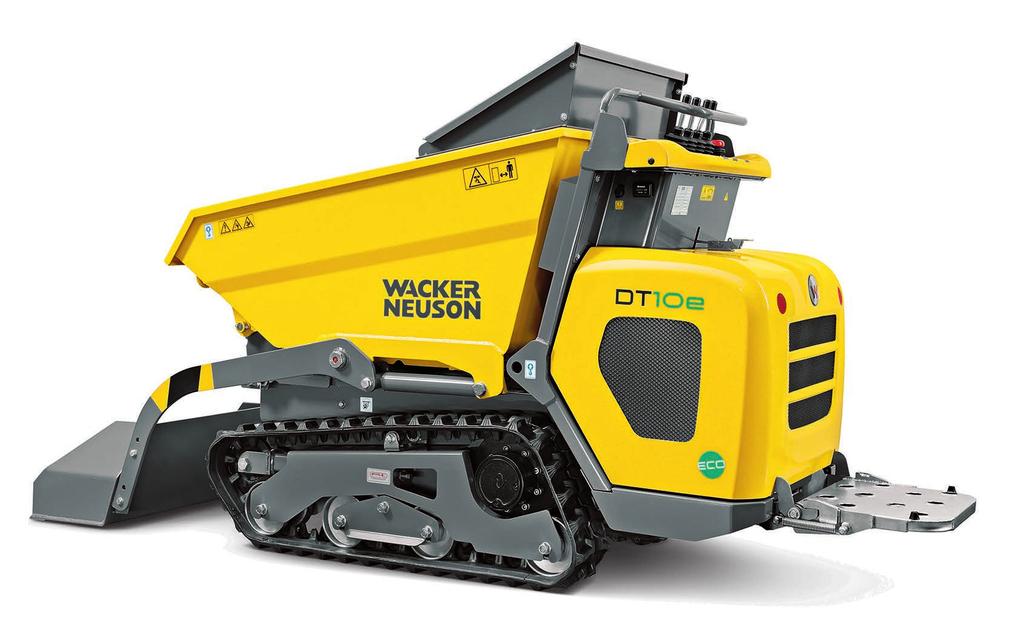

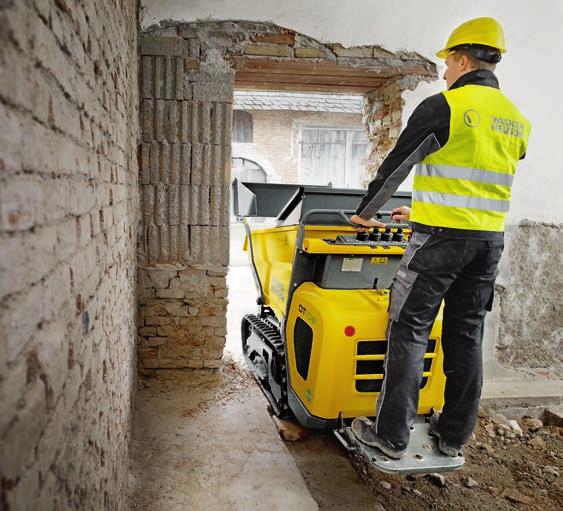

5 DT10e I tätbebyggt eller inomhus: med den rent elektriskt drivna DT10e arbetar du överallt helt utan utsläpp. Dessutom övertygar maskinen med sin kompakta form, vilket möjliggör passage genom standard dörröppningar. DT10e Max. nyttolast (kg) Effekt (kw) 9 Bredd underrede (mm) 790 Baskvolym toppad (l) % utsläpp Väldigt låga bullerutsläpp 100 % eldriven körning 2 paket med uppladdningsbara batteri inkl. laddare som finns integrerad i maskinen, laddningskabel medföljer Minskade servicekostnader tack vare eldrivning Kompakta mått Driftkostnader: DT10 och DT10e i jämförelse (1000 h var) EUR % underhållskostnader filter 60 % underhållskostnader arbete Materialbehov Service * Arbetsbehov service Innovativ teknik: eldriven och därmed helt utan utsläpp DT10 75 % energikostnader DT10e Energiförbrukning * Endast filter utan olja, kylfrostskydd o.s.v. Mer information om den revolutionära DT10e hittar du på Tre motorer för 100 % elektrisk körning: en motor var för varje band samt för arbetshydrauliken. Kraftfull som DT10 och helt utan utsläpp. Stabil också i lutningar: det säkerställer de uppladdningsbara batterierna. Enkel laddning: laddningskabeln kan anslutas till varje 220-V-uttag. 1 Motor band vänster 2 Motor bandhöger 3 Motor arbetshydraulik

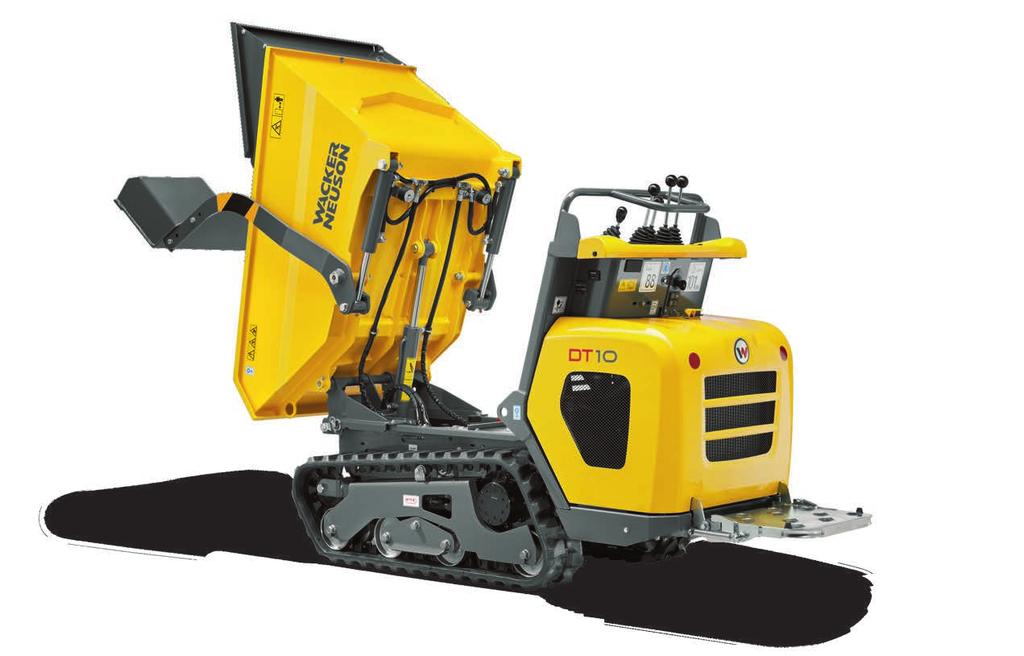

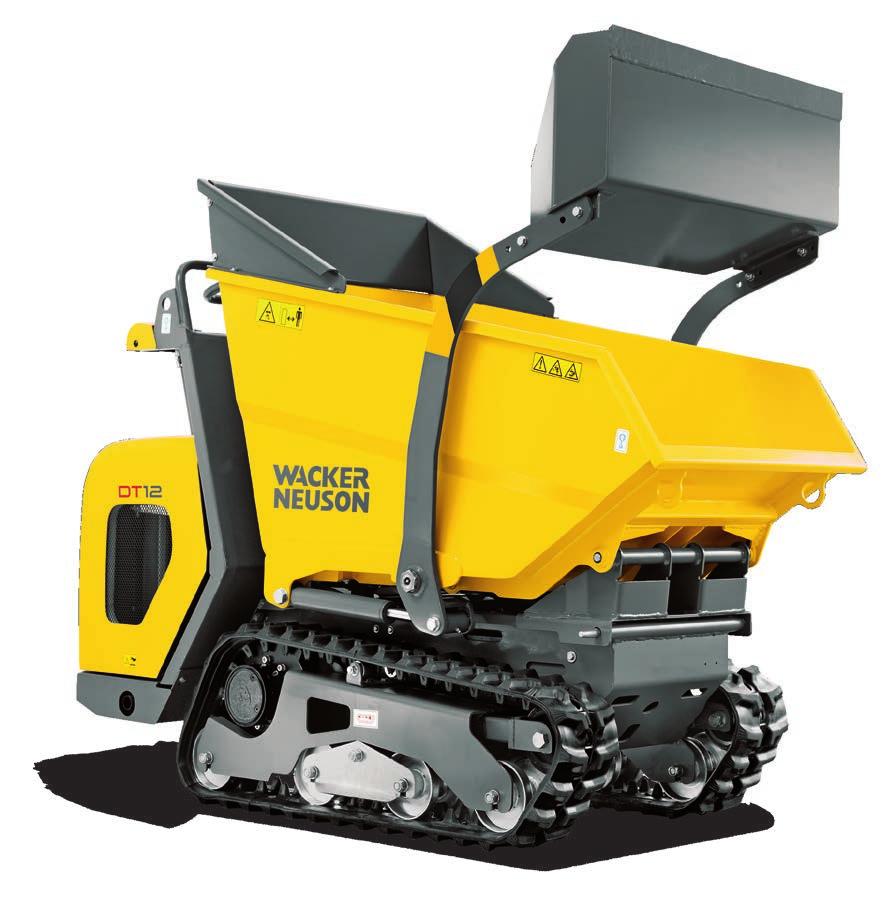

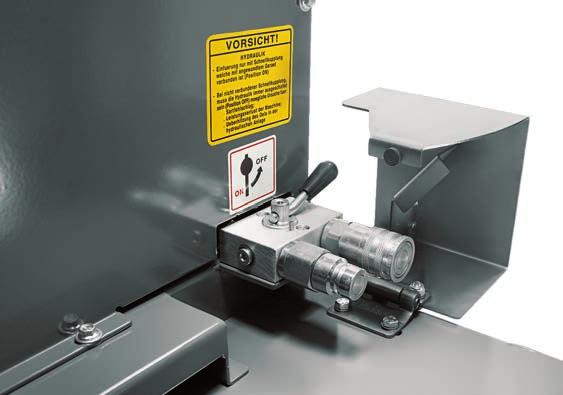

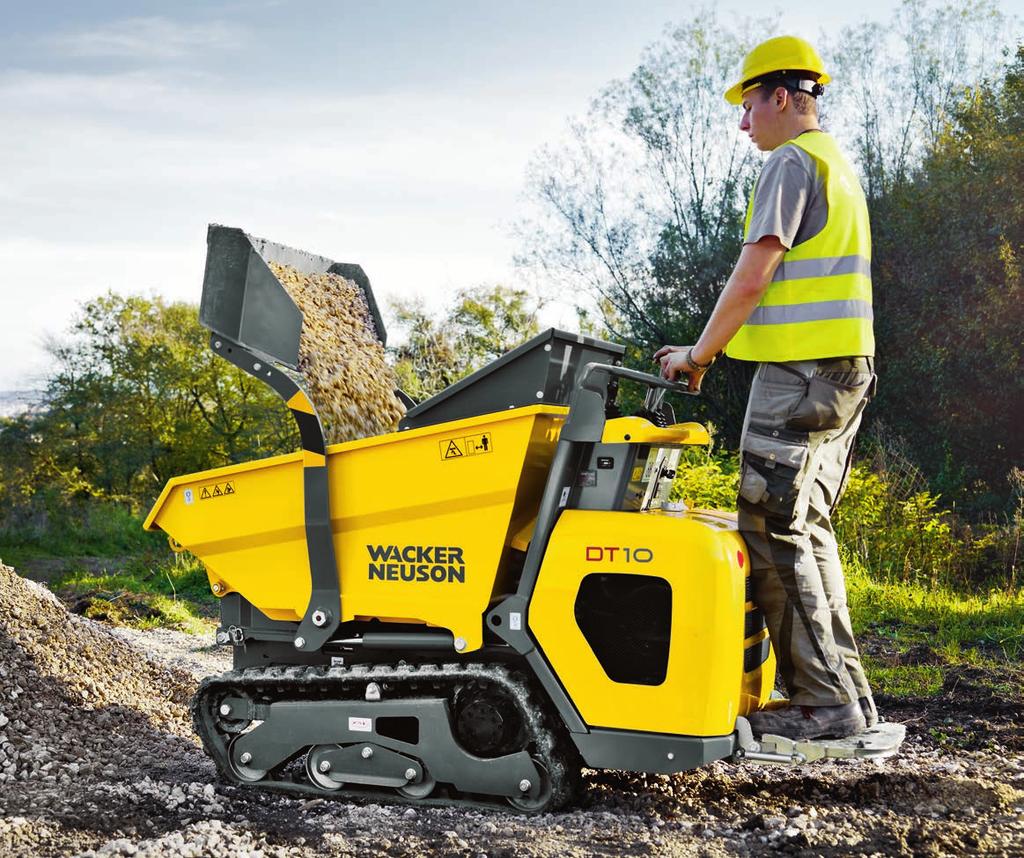

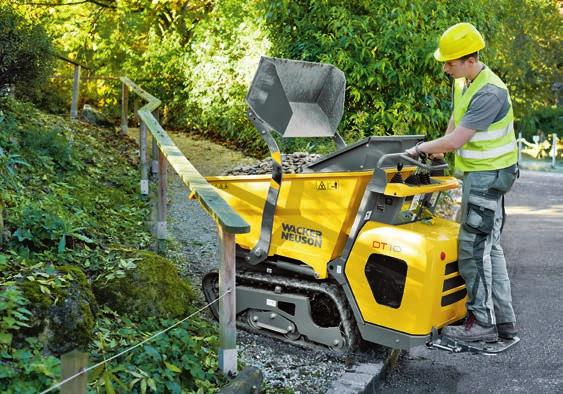

6 DT10, DT12 Vid sumpig, sandig eller kuperad mark: DT10 och DT12 bevisar sin kraft i varje terräng. De pendlande underrullarna sörjer för extra körkomfort främst i oländig terräng och när olika nivåer skall forceras. För ett ännu bredare användningsområde kan du utrusta DT12 med hjälphydraulik, för att kunna använda andra hydraulverktyg som t.ex. hammare. DT10 DT12 Max. nyttolast (kg) Motoreffekt (kw/hk) 9,7 / 13,2 12/16,3 Bredd underrede (mm) Baskvolym toppad (l) Säkra och kraftfulla köregenskaper tack vare två justerbara pumpar Hög stabilitet och lågt marktryck Som standard tillgänglig med elstart DT10 med kraftfull 2-cylindrig dieselmotor, DT12 med 3-cylindrig dieselmotor Bra underhållsåtkomst Kompakta mått Liten, kompakt, kraftfull: DT10 är den perfekta allroundern. Finkänsligt och komfortabelt körbeteende tack vare hydrauliskt förstyrd drivning med två hastigheter. Tack vare kompakta mått kommer de kraftfulla banddrivna dumprarna fram överallt. Kraftfullt upp i trappor: nivåskillnader är inget problem för banddrivna dumprar från Wacker Neuson. Intuitiv, säker hantering tack vare översiktligt anordnade manöverreglage. Säkert körbeteende, eftersom de pendlande underrullarna anpassas till varje underlag

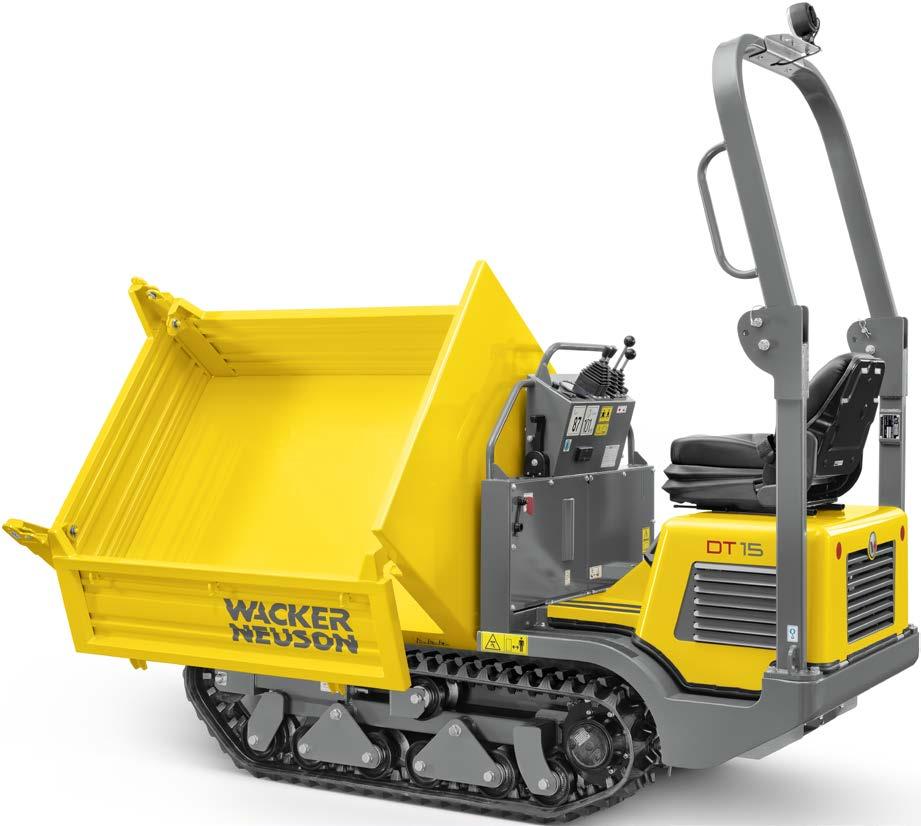

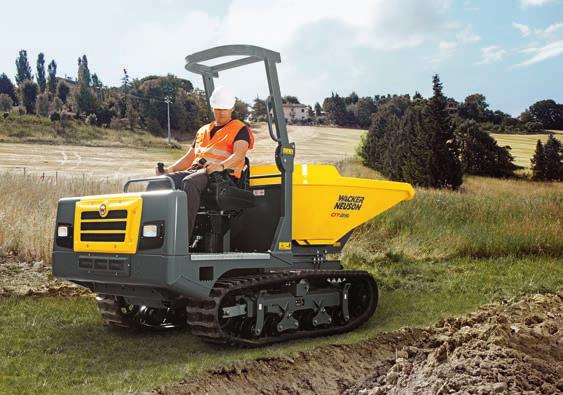

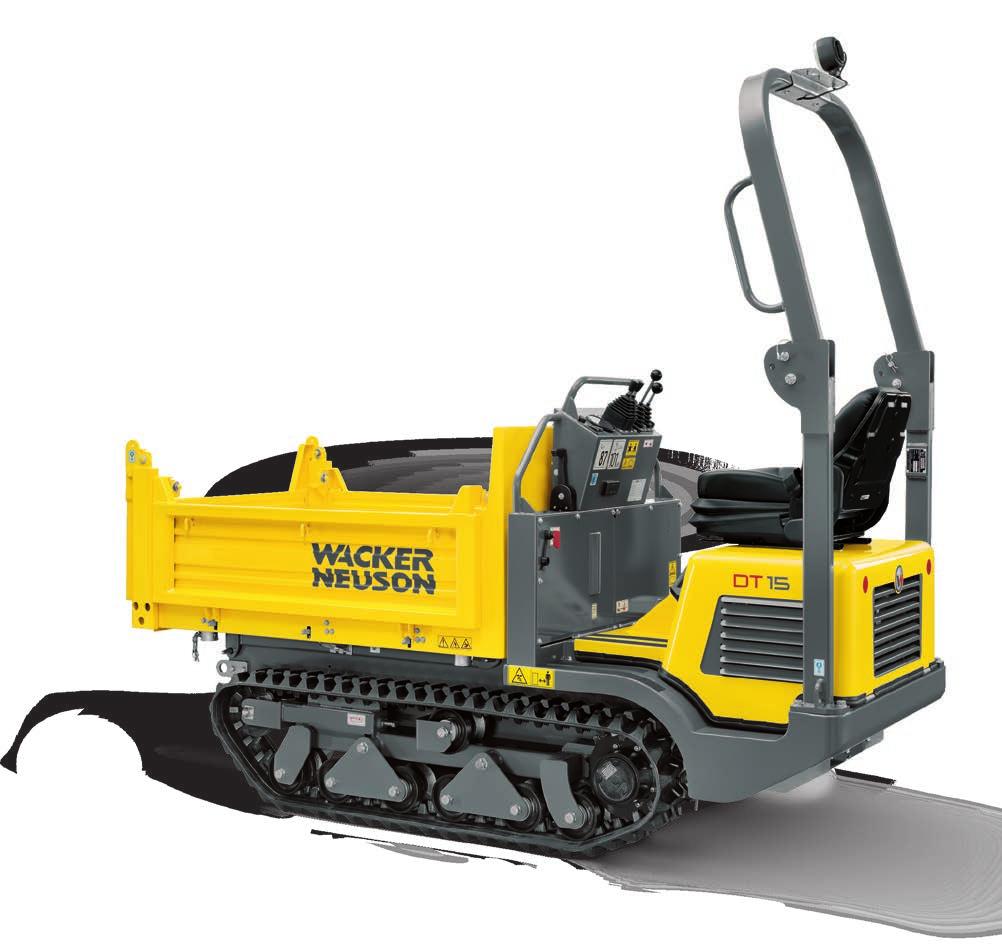

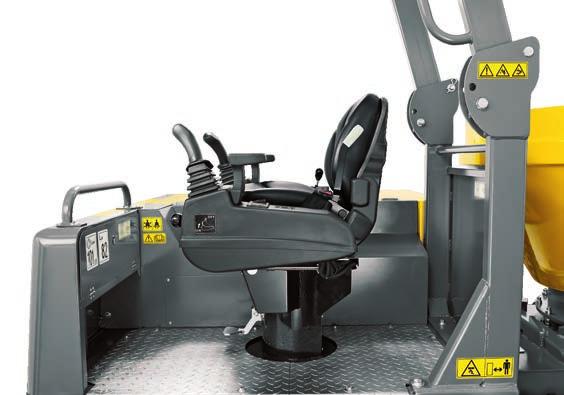

7 DT15, DT25 Kraftfulla i användning, rika på varianter i utrustningen och skonsamma mot underlaget: DT15 och DT25 är kraftpaket som uppfyller precis det. Det stora utrustningsspektrumet möjliggör att du klarar av helt olika uppgifter från enkel transport till användning av självlastande betongblandare i terrängen. Stort urval på olika baskar Hög stabilitet tack vare låg tyngdpunkt Dubbla pendlande underrullar för ännu mer säkerhet och körning Säkert arbete tack vare ROPS-certifierad skyddsbåge Kraftfulla 3-cylindriga- (DT15) eller 4-cylindriga-dieselmotorer (DT25) DT15 DT25 Max. nyttolast (kg) Motoreffekt (kw/hk) 15 / 20,4 33 / 44,9 Bredd underrede (mm) Baskvolym toppad (l) 800 * * Snabb anpassning: tack vare den roterande förarplatsen har användaren i varje situation det viktigaste i blicken. Imponerande mångsidig: basken går enkelt att byta ut. Kraftfull hjälphydraulik för drivningen i två hastigheter och anslutning av externa maskiner som hammare eller betongblandare. Övertygande: stigningsförmåga på upp till 70 %. Roterbar förarplats: färd riktningsstyrning på styrspaken anpassas automatiskt. Lågt marktryck skonar underlaget

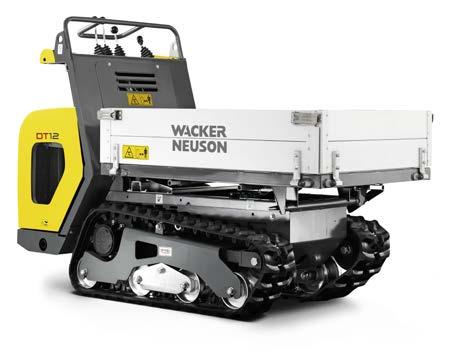

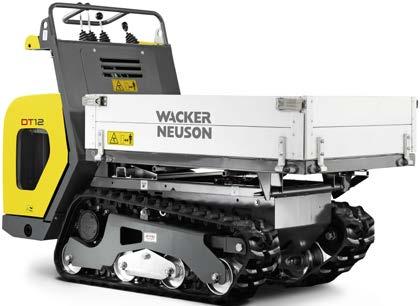

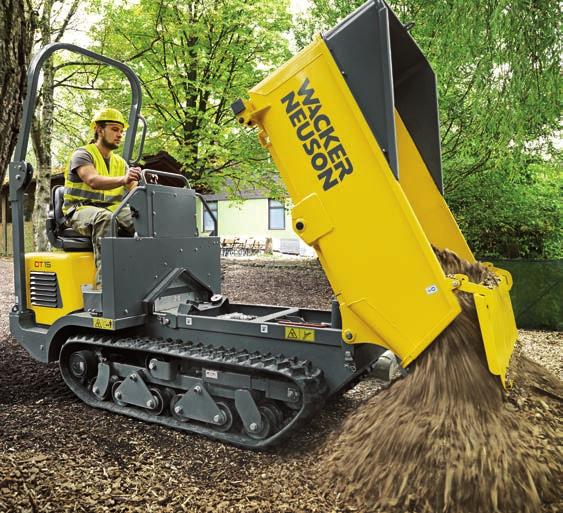

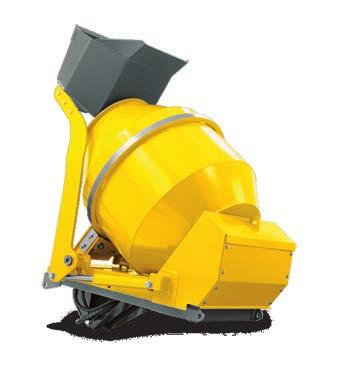

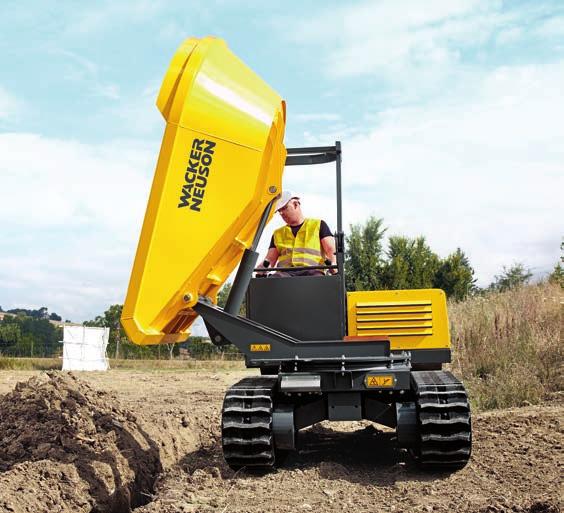

8 Bask och plattformvarianter Från olika bask och förstorade lastytor till en betongblandare. De banddrivna dumprarna går perfekt att anpassa till konkreta krav för mångsidiga användningsmöjligheter. Framåttippande bask Framåttippande bask är idealisk om du vill transportera mycket material under en kort tid. För större materialvolym Låg tyngdpunkt och liten dumpningshöjd Ekonomisk lösning Högtippande bask Högtippande bask överbrygger höjdskillnader när material lossas. Bra lämplig till att lasta containers Dumpningshöjd upp till mm Flexibel användning som fram- och högtippskopa Tre-sidotipp-plattform Största möjliga flexibilitet vid lossning av lösgods med tre-sidotipp-plattformen. Materialet går att dumpa framåt och åt sidan Borttagbara sidodelar Lämplig för palltransport Betongblandare Vid behov blir en banddriven dumper med några få handtag en betongblandare. Blandningskapacitet på 360 l Självlastskopa med 70-l-volym Självlastanordning Lasta basken helt utan stöd genom andra maskiner. Det går snabbt och du sparar samtidigt värdefull tid. Tillgänglig självlastanordning för framtipp- och högtippsbaskar samt betongblandare. Tillgänglig med självlastanordning: Framåttippande bask Högtippande bask Inom några få sekunder landar materialet i skopan. DT05 DT08 DT10 DT10e DT12 DT15 Betongblandare Tillval Inte tillgänglig placerar materialet exakt tack vare steglös 180 -lossning. Nivåutjämning vid transport av vätskor i stigningar Svänganordning 2 x 90 vänster och höger Påfyllning från sidan möjligt Självlastanordning Med självlastanordningen kan mycket material hanteras på kort tid utan hjälp från andra maskiner. Lyfter upp till 280 kg material Framåttippande plattform Att förstora lastytan utförs vid framtippplattformen med ett handtag. Nedfällbara sidodelar Lämplig för palltransport Förstorad lastyta på x mm tack vare fällbara sidodelar. Alltid redo att använda: betongblandare med en volym på 360 l

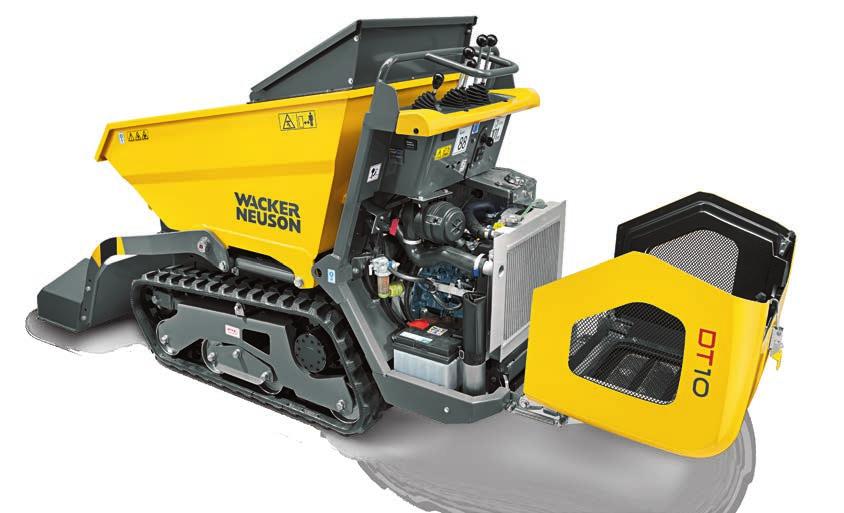

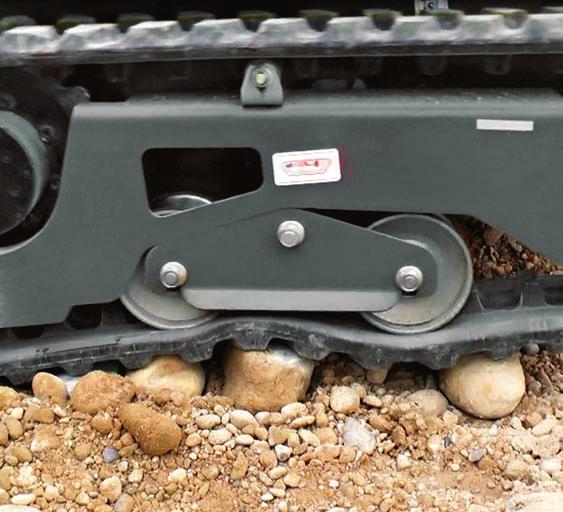

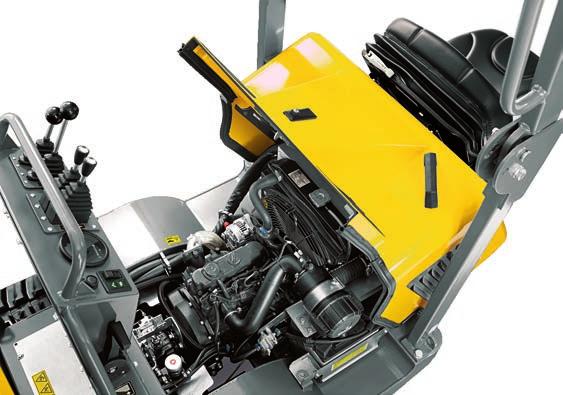

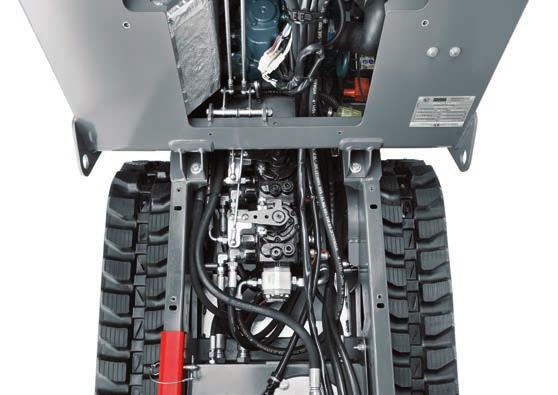

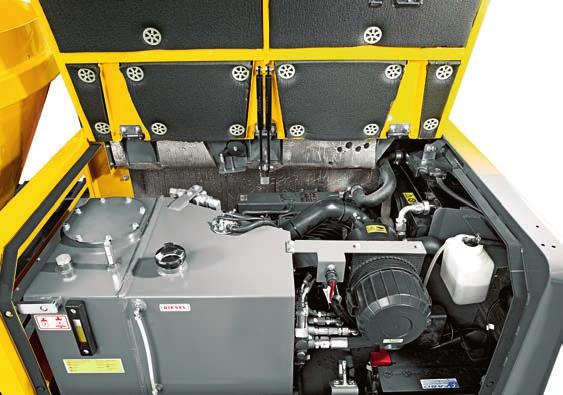

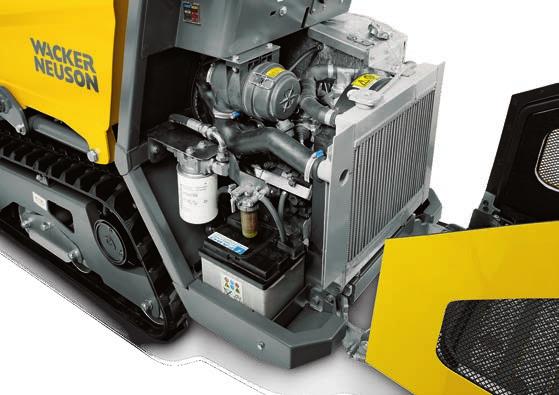

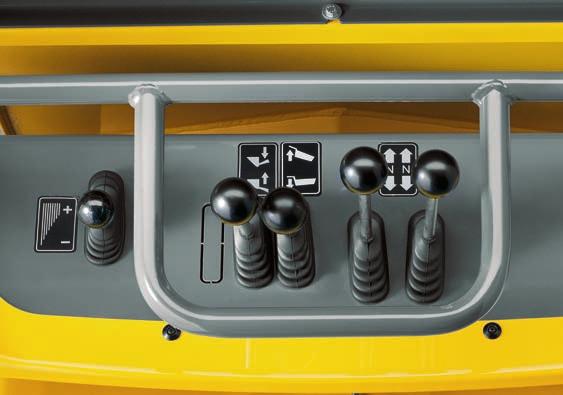

9 Pendelvalsar finns för: DT10e, DT10, DT12, DT15, DT25 Hydrostatisk färddrivning Finns hos alla banddrivna dumprar från Wacker Neuson Underhåll Enkelt att starta och börja köra: tack vare den hydrostatiska drivningen behövs det inte att växla ofta och föraren kan helt koncentrera sig på sitt arbete. Idealisk för hyrfordon eller om förarna byts ofta. Vid underhållet går det att spara värdefull tid och därmed pengar. Eftersom ju snabbare åtkomsten till hydrauliken och motorn är, desto snabbar är maskinen åter i arbete. Hydraulisk förstyrd växelspak för finkänslig manövrering av DT12, DT15 och DT25 Två hastigheter: alternativ som finkänslig med hög dragkraft eller snabb (inte hos DT10) Hydraulisk drivnings- och arbetshydraulik går att manövrera oberoende av varandra Låga service- och underhållskostnader tack vare en drivning med lågt slitage Bra serviceåtkomst, för att säkert utföra dagliga kontrollarbeten Snabb åtkomst till underhållspunkterna Mycket säkerhet tack vare låsbar motorhuv Långa underhållsintervall upp till 500 driftstimmar (t.ex. hos DT10e) Dubbeljusteringspump motor Hos DT05 till DT12: Motorhuven fälls bakåt. Hos DT15: motorhuven fälls ut inklusive stolen. Hydraulisk färdmotor Högtrycksledningar från pump till motor Pendlande underrullar Hängande lagrade pendlande underrullar: för ännu mer körlugn och säkerhet. De pendlande underrullarna sörjer för extra lugn och säker körning. Tack vare den hängande lagringen jämnas hinder eller ojämnheter som stenar ut. På det sättet drar du även i terräng nytta av optimal körkomfort. Hos DT25: motorhuv med stor öppningsvinkel fälls ut åt sidan. Vid större servicearbeten går underhållslocket enkelt att skruva av

10 Baskstorlek Konfigurationsmöjligheter BANDDRIVEN DUMPER FRÅMÅTTIPPANDE BASK DT05 DT08 DT10 DT10e DT12 DT15 DT25 Toppad l Struken l Vatten l HÖGTIPPANDE BASK Toppad l Struken l Vatten l SVÄNGBAR BASK Toppad l Struken l Vatten l PLATTFORM Toppad l Struken l BETONGBLANDARE Maximal l 360 Inte tillgänglig DT10e möjliggör arbete utan utsläpp inomhus. BANDDRIVEN DUMPER BASKALTERNATIV DT05 DT05 DT08 DT08 DT10 DT10e DT12 DT15 DT25 Bensin Bensin El Framåttippande bask Självlastanordning för framåttippande bask Högtippande bask Självlastanordning för högtippande bask Framåttippande plattform Trevägstippande plattform Betongblandare Betongblandare med SLE MASKINALTERNATIV Handstart Elstart Timräknare Låsbar motorhuv Uppfällbar stegbräda Förarstol 1 körhastighet 2 körhastigheter Biologisk olja Speciallackering Lyftöglor Hjälphydraulik P.T.O. ROPS-handtag Security 24 C (2000 h) Security 36 C (3000 h) Security 48 C (4000 h) Standard Tillval Inte tillgängligt DT10e BATTERI Total kapacitet batteripaket kwh 7,3 Körtid under full belastning h ca. 4 Körtid under normal* belastning h ca. 9 Ström nät för laddning av batteriet Spänning Frekvens Styrka V Hz A max. 14 Laddningstid h ca. 7,5 Laddcykler Laddningskabel 3 poler, 16 Ampere** Antal elmotorer 3 * Körtiden beror mycket på aktuella användningsvillkor. I "normalfall" används inte en dumper för ständig körning under full belastning. På grund av stilleståndtider (t.ex. lastning med grävmaskin) och tomkörning, förlängs användningstiden på motsvarande sätt. ** Laddningskabel medföljer leveransen

11 Mått ALLMÄNT DT05 DT05 DT05 DT05 DT08 DT08 DT08 DT10 DT10 DT10 DT10 DT10e DT10e DT12 DT12 DT12 DT12 DT15 DT15 DT15 DT15 DT15 DT25 DT25 n Bensin Bensin n Bensin n Framtipp-plattform El El Högtippande bask n Framtippplattform n 3-vägsplattform Betongblandare A Längd mm Framtipp-plattform B Längd med självlastanordning (utan insteg) mm BANDDRIVEN DUMPER C Längd insteg mm D Höjd över insteget mm E Bredd underrede mm F Bredd bask mm G Längd bask mm H Bredd med självlastanordning mm I Bredd band mm J Längd bandavstånd mm K Höjd manöverplats mm L Höjd över skopans handskydd mm M Bredd betongblandare mm 926 N Höjd över ROPS-bygeln mm O Höjd över ROPS-bygeln nedfälld mm P Höjd baskens framkant mm Q Tipphöjd mm /570 * 810/814* R S Höjd framkant av högtippande bask upplyft Dumpningshöjd högtippande bask upplyft mm mm T Max. höjd, bask upplyft mm U Max. höjd, högtippande bask upplyft mm V Dumpningsvinkel bask /53* W Backvinkel insteg X Markfrigång mm * Vid dumpning framåt/åt sidan Högtipp med självlastanordning (SLE) Framtipp med självlastanordning (SLE) Tre-vägs-plattform Betongblandare G G G H F V V R S W K T Q P D T P Q V W D K L T P Q V O N P W D K B J A C B B J A C I E J A B J A C 20 21

12 Tekniska data ALLMÄNT DT05 DT05 DT05 DT05 DT08 DT08 DT08 DT10 DT10 DT10 DT10 DT10e DT10e DT12 DT12 DT12 DT12 DT15 DT15 DT15 DT15 DT15 DT25 DT25 n Bensin Bensin n Bensin n Framtippplattform Transportvikt kg 465/545* /500* /630* /590* 630/695* 740/820* /865* /725* 765/835* /1 390* /1 620* 1 430/1 510* Maskinens max. nyttolast kg Baskens volym toppad l Baskens volym struken l Baskens volym vatten l Självlastanordning volym l/m 3 65/110 65/110 65/110 65/110 65/110 65/110 65/110 65/110 65/110 65/110 65/ / /280 70/280 El El Högtippande bask n Framtipp-plattform n 3-vägsplattform Betongblandare Framtippplattform BANDDRIVEN DUMPER MOTOR Fabrikat/typ Yanmar Honda Yanmar Honda Kubota Kubota Elmotor Kubota Typ L70N6 GX 200 L100N6 GX 270 Z482-E Z482-E D-722 D-902 V-2403 M Cylinder Bränsletyp Bensin Bensin Eldrift Effekt kw/hk 4,9/6,6 4,9/6,6 4,5/6 4,5/6 6,8/9,2 6,8/9,2 6,7/9,1 9,7/13,2 9,7/13,2 9,7/13,2 9,7/13,2 2/2,72 2/2,72 12/16,3 12/16,3 12/16,3 12/16,3 15/20,4 15/20,4 15/20,4 15/20,4 15/20,4 33/45 33/45 Vid varvtal Varv/min Cylindervolym cm Max. vridmoment Nm ,2 13,2 22,5 22,5 17, Vid varvtal Varv/min Kylsystem Luft Vatten Vatten Vatten KÖREGENSKAPER Körhastighet nivå km/tim 1,6 1,6 1,8 1,8 2,1 2,1 2,1 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 5,0 5,0 2. nivå km/tim 4,0 4,0 3,9 3,9 4,0 4,0 4,0 7,5 7,5 7,5 7,5 7, Marktryck tom/lastad kg /cm 2 0,15 / 0,24 0,15 / 0,24 0,12 / 0,25 0,12 / 0,25 0,19 / 0,36 0,19 / 0,36 0,16 / 0,34 0,180 / 0,520 0,180 / 0,520 0,180 / 0,520 0,180 / 0,520 0,20/0,40 0,18/0,52 0,18 / 0,52 0,18 / 0,52 0,18 / 0,52 0,18 / 0,52 Max. stigningsförmåga % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 36 % 27 % 27 % 27 % 27 % 27 % 36 % 36 % HYDRAULSYSTEM Justeringspumpar Antal Flödesmängd justeringspumpar l/min Hydraulpumpar Antal Flödesmängd hydraulpump l/min Flödesmängd arbetshydraulik l/min Max. tryck färdhydraulik bar Max. tryck arbetshydraulik bar TANKINNEHÅLL Bränsletank l 3,3 3,3 3,6 3,6 5,4 5,4 6 9,7 9,7 9,7 9,7 9,7 9,7 9,7 9, Oljetank l ,3 22,3 22,3 22,1 22,1 22,1 22, ,4 25,4 25,4 25, BULLEREMISSIONER Bullereffektsnivå db (A) Bullertrycksnivå vid förarplats db (A) ÖVRIGT Spänning/kapacitet V/Ah 12 / / / / / 30 12/55 12/55 12/55 12/55 12 / / / / / / / / / / / / 105 Batterispänning V ,280 / 0,510 0,280 / 0,510 0,280 / 0,510 0,280 / 0,510 0,280 / 0,510 0,24 / 0,49 0,24 / 0,49 * Med självlastanordning (SLE) - Inte tillgänglig BANDDRIVEN DUMPER Antal elektriska färdmotorer 3 Batterikapacitet kwh 7,3 Körtid per batteriladdning vid max. belastning h 4 Det uppladdningsbara batteriets laddningstid h 7,5 DT10e 22 23
