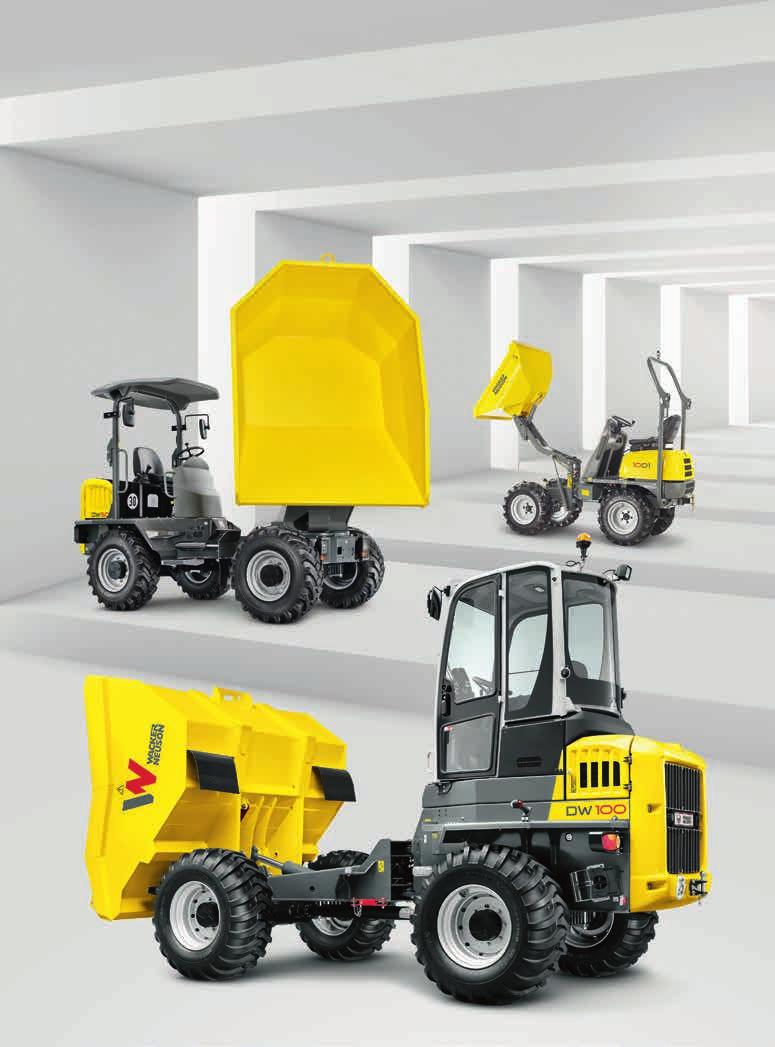

1 Hjuldumprar

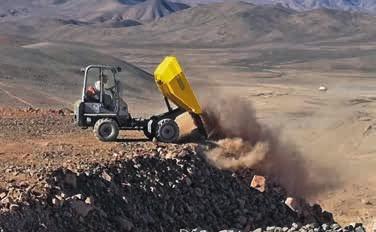

2 Detta talar för hjullastare från Wacker Neuson. Transport-kompetens in i minsta detalj. 1. Anta utmaningar och klara dem. Terrängen på dina arbetsplatser kan du inte välja, men däremot dina maskiner. Hjuldumprar från Wacker Neuson klarar alla uppgifter även i svår terräng. Och övertygar tack vare midjestyrningen med stor terrängduglighet och förstklassigt fäste på alla underlag. 2. Den bästa förutsättningen för prestanda är en hydrostatisk drift. Teknologier skall klara arbetsvardagen varje arbetsdag. Hjuldumprarna från Wacker Neuson är utrustade med högklassiga drivsystem, som i varje situation pålitligt levererar prestanda på ett användarvänligt sätt. Och det under många år. 3. Flexibilitet och pålitlighet är vad som kännetecknar våra hjuldumprar. Hjuldumprarna från Wacker Neuson har inte bara en lång livslängd, de är även robusta och mycket pålitliga. Tack vare ett stort antal utrustningsvarianter har de ett mycket brett användningsområde. Olika typer av baskar och ytterligare andra alternativ gör att du kan konfigurera maskinerna helt efter dina egna önskemål, alltifrån klimatanläggningen i hytten och till Speed-versionen. Vi ger dig gärna goda råd så att dina hjuldumprar presterar det viktigaste på ett pålitligt sätt, nämligen kraftfull transport av material. Wacker Neuson all it takes! Vid erbjuder produkter och tjänster som uppfyller dina höga krav och mångsidig användning. Wacker Neuson står för pålitlighet. Det gäller naturligtvis också för våra hjuldumprar. För din framgång gör vi vårt bästa, varje dag. Och vi brinner för vårt jobb. På väg utan problem i alla terrängtyper Trånga passager eller ojämnheter kan inte stoppa hjuldumprarna från Wacker Neuson: Tack vare midjestyrningen tar de sig fram överallt. Läs mer om det på sidan 13. Köra utan att växla Med pedalen har du allt under kontroll: Den hydrostatiska drivningen gör körningen lekande lätt och i många fall är det inte nödvändigt att växla. Detaljer hittar du på sidan 13. Lokalisera hjuldumpern när som helst Med Global Monitoring System kan du när som helst lokalisera dina maskiners exakta positioner. Alltid det passande flaket Med ett stort urval av baskar är hjuldumprarna mycket bra rustade för ett brett spektrum av användningar. Även lättgods- och specialbaskar finns att tillgå. Läs om alla typer av baskar på sidan 12. Full säkerhet med hytt utan störtbåge. Välj mellan säkerhetshytten med ROPS/FOPS Level II med integrerad värme och klimatanläggning och störtbåge med ROPS och praktiskt solskyddstak. Läs mer om det på sidan 11. En överblick över alla hjuldumprar. Alla detaljer om våra hjuldumprar hittar du också online: Max. nyttolast: kg kg > Sida kg kg DW50 DW60 DW100 Max. nyttolast: kg kg kg > Sida 06 > Sida kg kg > Sida kg 02 03

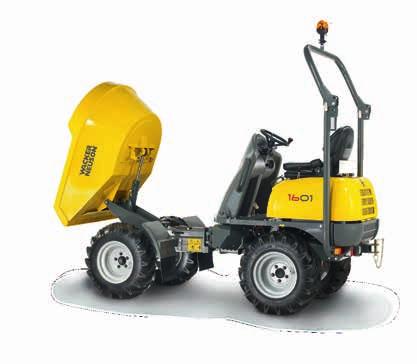

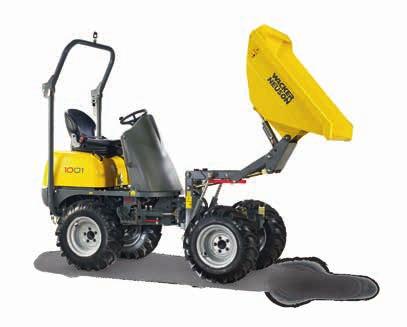

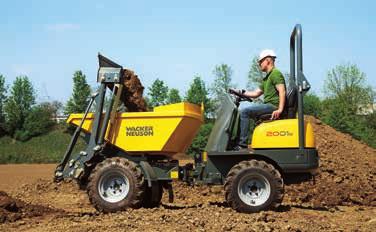

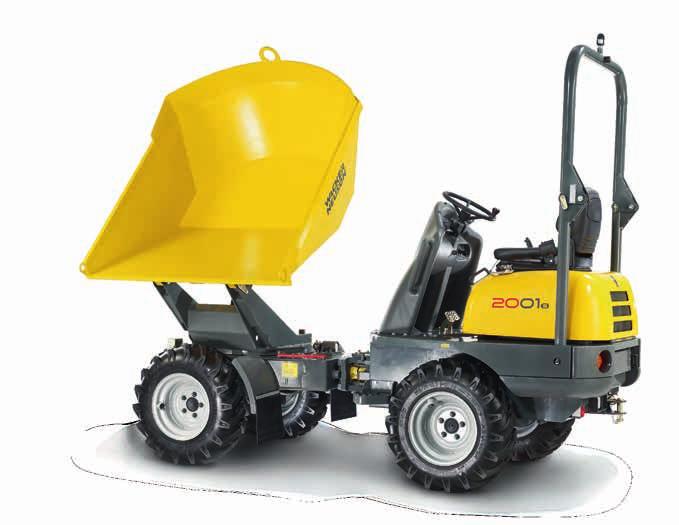

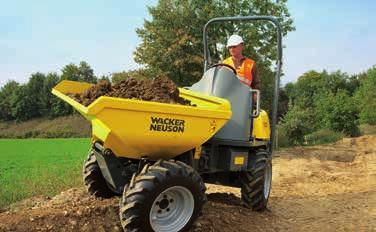

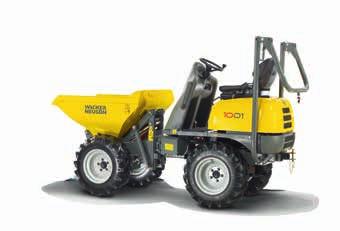

3 Hjuldumprar upp till 2 ton Vare sig det är i terrängen eller vid mycket trånga passager: De små hjuldumprarna från Wacker Neuson plockar poäng med sin kompakta konstruktion och manövrerbarhet och deras utrustningsalternativ som förbättrar effektiviteten i arbetet. Tre baskvarianter med ett bra pris-/ prestandaförhållande. Mycket kompakt: Kan fås från en bredd på 990 med smala däck Max. nyttolast (kg) Motoreffekt (kw/hk) 17/23,1 17/23,1 17/23,1 22,5 /30,6 Bredd () Skopvolym samlad (l) Twin Lock-fyrhjulsdrift med litet underhållsbehov (1001, 1501, ) för bästa möjliga fäste Förstklassiga terrängegenskaper genom hög markfrigång, midjestyrning (33 ) och pendelvinkel (15 ) Bred manöverpulpet och intuitivt manöverkoncept Bra serviceåtkomst för enkelt underhåll Flera baskvarianter Twin Lock-fyrhjulsdriften ger bra fäste. Största möjliga flexibilitet: Utrustning med självlastningsanordning möjlig Genom den kompakta konstruktionen tar sig 1001 fram bra överallt. Fällbar störtbåge: idealisk vid låga genomfartshöjder eller vid transport. Stabil i alla typer av terräng tack vare midjestyrningen. Lastar själv utan hjälp av andra maskiner med självlastningsanordningen till. 04 0,99 m 05

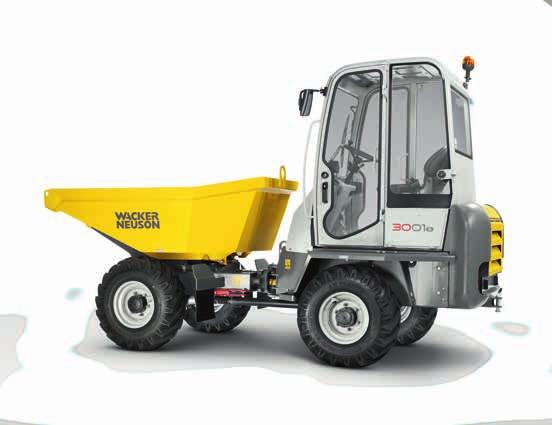

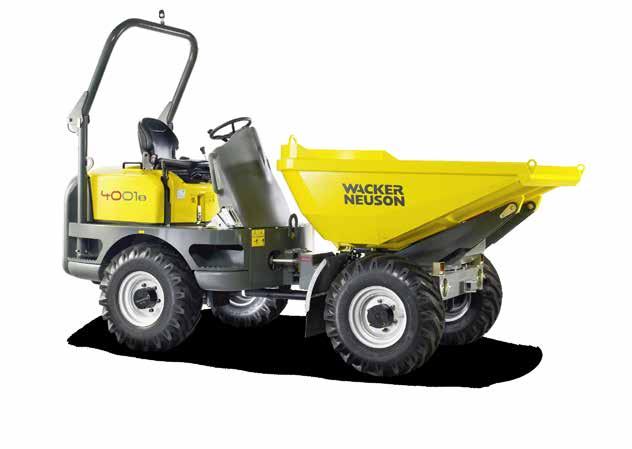

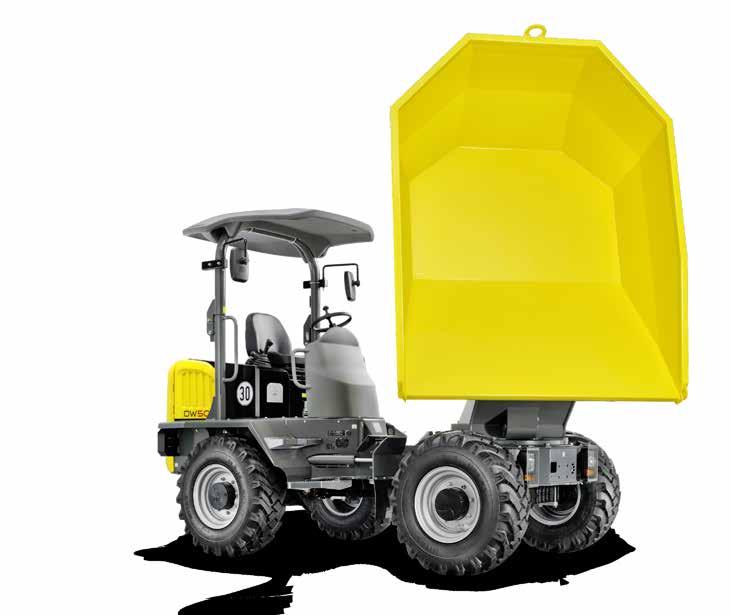

4 Hjuldumprar på 3 till 5 ton Mycket enkel manövrering och belastningsbar med stor volym: Med denna kombination koer hjuldumprarna i denna viktklass att övertyga dig i det praktiska arbetet. Hydrostatisk fyrhjulsdrift med lågt underhållsbehov Förstklassiga terrängegenskaper genom hög markfrigång, midjestyrning (37 ) och pendelvinkel (15 ) Snabba transportuppgifter möjliga tack vare hastigheter upp till 28 km/h Säker upp- och nedstigning från manöverpulpeten från båda sidorna Högsta säkerhet och insatsprestanda i alla väder, tack vare hytten (). 15 % mer prestanda i jämförelse med den tidigare modellen Fördelarna med DW50: Kraftfull prestanda tack vare turbo-dieselmotor (steg 3B) Sänkt bränsleförbrukning genom den effektiva hydrostatiska fyrhjulsdriften med ECO-läge Dieselpartikelfilter finns som Stor bakre påkörningsvinkel och hög markfrigång idealisk i ojämn terräng Den döda vinkeln håller du koll på med frontsiktkameran () Slitagefri fjäderackumulator-parkeringsbroms för hög pålitlighet och lång livslängd 3001 DW Upp till 25 km/h snabb i Speed-versionen. Kombinerar teknologin i 6-10 tonsklassen med de kompakta måtten hos 3-5-tonsklassen DW50 Max. nyttolast (kg) Motoreffekt (kw/hk) 24 / 32,7 34,1/46,1 55,4 / 75,3 Bredd () Skopvolym samlad (l) Pålitlig och säker även under extrema förhållanden. En perfekt överblick över arbetsområdet tack vare den optimerade designen på vridtippbasken till DW50. Hög körkomfort med den breda styrpulpeten och den intuitiva manövreringen. Motorhuv med bred öppningsvinkel för god 06 serviceåtkomst till motorruet. 07

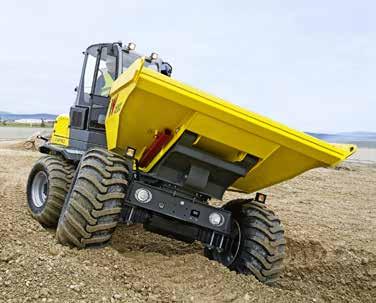

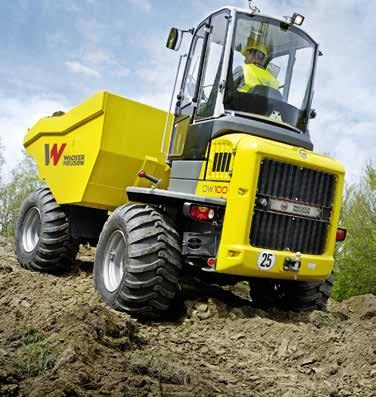

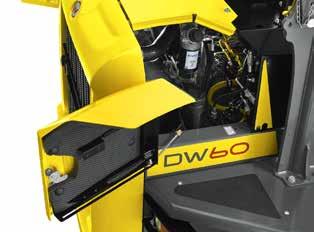

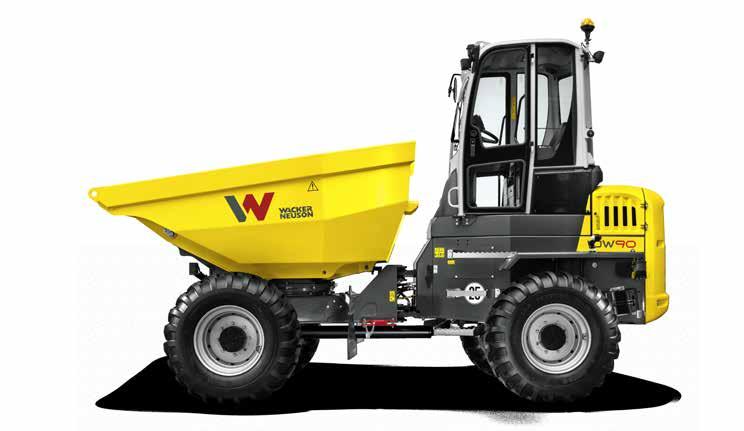

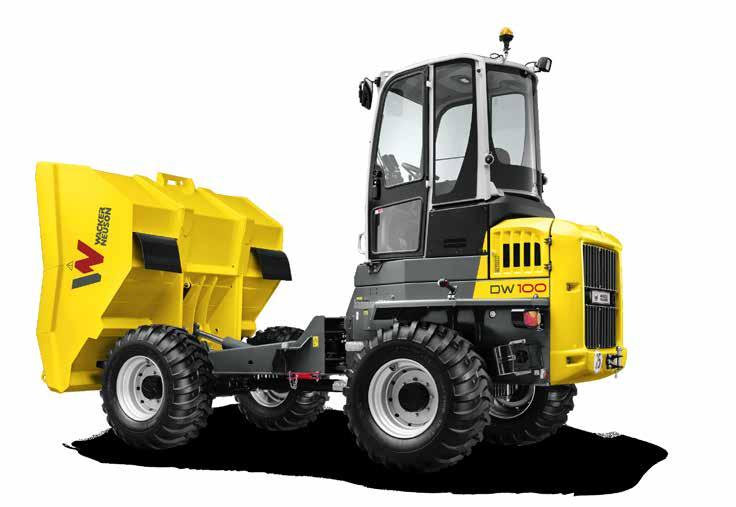

5 Hjuldumprar på 6 till 10 ton Modellerna DW60, och DW100 har ordentliga materialkapaciteter även när terrängen är svår. Även vid mycket stora volymer kan du alltid lita på dessa tungviktare bland hjuldumprarna. Därutöver plockar de poäng med sina långa underhållsintervall på 500 driftstiar och låga driftskostnader. DW60 DW100 Max. nyttolast (kg) Motoreffekt (kw/hk) 55 / / / 117 Bredd () Skopvolym samlad (l) Hydrostatisk fyrhjulsdrift med låga underhållsbehov med ECO-läge Olika baskvarianter: Front- och vridtippare Enkelt avtagbar säkerhetshytt med klimatanläggning som Helt slitagefri manövrering av fjäderackumulator-parkeringsbromsen för maximal livslängd och pålitlighet Samtliga modeller uppfyller de gällande avgas-utsläppsriktlinjerna: - DW60: Steg 3B - DW60: Steg 3A (för LRC * ) - DW60 Power,, DW100: Steg 3B * Low Regulation Countries Proffset för speciellt tunga laster. DW100 DW60 Om så önskas även tillgänglig som Power-variant med högre motoreffekt. För ännu fler möjligheter: Vridtippbaskar såsom från tillverkaren. Underhållsluckor placerade på sidan och lättåtkomliga från marken för en bekväm kontroll och hög säkerhet. Övertygande i alla lägen tack vare hög markfrigång. Säker, enkel, snabb: mer säkerhet när störtbågen tippas tack vare praktisk gastrycksdämpare. Praktisk och flexibel: den robusta bakdelen med infällbara bakljus

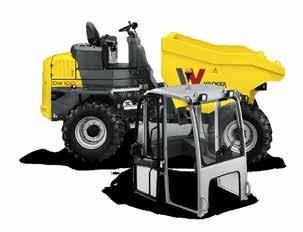

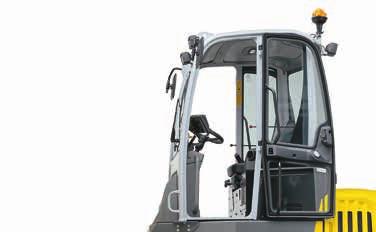

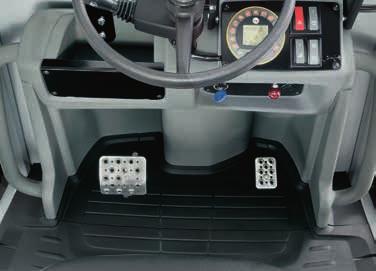

6 Styrpulpet och manöverkoncept Manöverkonceptet gäller för: DW50, DW60,, DW100 Det låsbara vandaliseringsskyddet säkrar manöverelementen och displayvisningen på styrpulpeten. Hytt Det finns en hytt för: 3001, DW60,, DW100 Ett innovativt manöverkoncept för styrpulpet och sittkonsol: Samtliga manöverelement såsom brytare, joystick och display finns på höger sida. På så sätt kan vänsterhanden hela tiden vara på ratten. Joystick för säker och komfortabel manövrering Vandaliseringsskydd för ökad livslängd hos komponenterna Display med underhållsvisning för en bättre planering Frontsiktskamera, ytterbackspegel och optimal belysning ger en utmärkt sikt En stor fördel framför allt vid regn eller kyla: Hjuldumper med hytt, som ger föraren en behaglig arbetsmiljö året runt. Uppvärmd säkerhetshytt med klimatanläggning som (från DW60) Generös huvudhöjd och plats för förarens ben Optimal runtomsikt för ett säkert arbete ROPS/FOPS Level II certifierad För att underlätta transporten kan hytten från och med DW60 tas av Många olika funktioner, ett handgrepp: med joystick för att manövrera basken, växla, färdriktningsvisare och ECO-läge. För en mycket enkel manövrering: Inch-bromspedal till vänster, gaspedal till höger. Lång livslängd Klimatanläggningen () ger en perfekt arbetstemperatur tillsaans med en optimal luftcirkulation. Däck Högklassiga däck för alla utmaningar: Utöver de standardmässiga däcken med traktorprofil finns däck med bra fäste och stabil gång och även gräsmattedäck med lågt anliggningstryck till några av våra hjuldumprar. Det finns däckvarianter för: 1001, 3001, 4001, DW50 och DW60 När du har bestämt dig för en Wacker Neuson får du maskiner som koer att följa dig åt pålitligt under många år. Den höga kvaliteten hos Wacker Neusons hjuldumprar beror bland annat på följande: Mycket robust konstruktion genom det stabila chassit Hydrostatisk färddrivning med lång livslängd Komponenter från kända tillverkare Uteslutande användning av högklassiga material Minimalt med slitdelar (t.ex. DW50 DW100 med slitagefri parkeringsbroms) Traktorprofil Standarddäcken för maximalt fäste. Industriprofil Brett användningsområde: optimala för snabba transporter på väg och ojämn terräng. Gräsmattuprofil Perfekt för gräsytor Den stora anliggningsytan skonar marken. Idealisk för transport och användning i alla väder: avtagbar säkerhetshytt eller 10 monterbar ROPS-störtbåge. 11

7 Baskar Framåttippande bask Hydrostatisk drivning Det finns hydrostatisk fyrhjulsdrift för: 3001, 4001, DW50, DW60,, DW100 Vare sig det handlar om trädgårds- eller landskapsbyggande eller kounala jobb: De olika basktyperna är anpassade till olika krav och ger alltid den efterfrågade kvaliteten. Starta och kör iväg: Med den hydrostatiska fyrhjulsdriften kan föraren koncentrera sig på sitt arbete utan att ständigt behöva växla. Idealisk för hyrfordon eller om förarna byts ofta. Framåttippande bask Framåttippande bask är idealisk, om du vill transportera mycket material under en kort tid. För stora materialvolymer på upp till 4,75 m³ Låg tyngdpunkt och liten dumpningshöjd Ekonomisk lösning Högtippande bask Om höjdskillnader skall överbryggas vid tippning av materialet är den högtippande basken rätt val. Väl lämpad för att lasta containrar Tipphöjden ligger på över 1,8 m Flexibel användning som fram- eller högtippande bask Högtippande bask Mycket enkel manövrering eftersom föraren inte behöver växla ständigt Konstant dragkraft och därmed ingen dragkraftsförlust vid acceleration från stillastående och till maximal hastighet Mjuka växlingar mellan körning framåt och bakåt genom en kontrollerad fördröjning av den hydrostatiska drivningen Hydrostatisk bromsverkan så snart foten tas från gaspedalen Drivlina med lågt slitage för låga service- och underhållskostnader Twin Lock-drivning Via en kardanaxel driver den centrala hydraulmotorn båda axlarna. Den svängbara basken placerar material på exakt rätt ställe tack vare den steglösa 180 -tippningen. Idealiskt när utryet är trångt. Nivellering vid transport av vätskor i stigningar Svänganordning 2 x 90 vänster och höger Påfyllning från sidan möjligt Ytterligare olika typer av baskar Vid många användningsområden är en låg tipphöjd önskvärd. Av det skälet finns speciella baskar för och När mycket stora volymer skall transporteras rekoenderas en lättgodsbask, som kan fås till 4001speed. Vid kraftiga ojämnheter kan ett hjul förlora fästet och börja slira. Wacker Neusons Twin Lock-drivning reagerar direkt: Eftersom vart och ett av de fyra hjulen har en egen hydraulmotor fördelas kraften alltid optimalt. Fyrhjulsdrift via en egen hydraulmotor Enkelt underhåll och lägre underhållskostnader, eftersom växellådsolja och bromsvätska inte behöver bytas Midjestyrning Twin Lock-fyrhjulsdrift finns för: 1001, 1501, Permanent fäste även i vinklade positioner. Självlastanordning Med självlastanordningen kan mycket material tippas på kort tid utan hjälp från andra maskiner. Lyfter upp till 300 kg material Oberoende lastning av lastningsarm och -skopa Självlastanordning Oländig terräng med markvågor, små stigningar eller trånga ställen hör till dagordningen vid många applikationer. Av det skälet är alla hjuldumprar från Wacker Neuson utrustade med midjestyrning. Förstklassiga terrängegenskaper, även under last Beroende på modell midjestyrning på max. 37 /15 Mycket god markkontakt och fäste 12 13

8 Konfigurationsmöjligheter DW50 DW60 DW100 HJULDUMPRAR DW50 DW60 DW100 BASK Asfaltflak Framåttippande bask Högtippande bask Lättgodsflak Vridbar bask 3 m (Schweiz) Självlastanordning Specialflak HYTT Armaturövertäckning (vid ROPS) Förarhytt (standard) Klimatanläggning Radio komplett Solskyddstak HYDRAULIK BP-Biohyd SE46 Panolin HLP Synt46 (Bio) MOTOR OCH KÖRDRIVNING Turbo-Dieselmotor TIER IV closed DPF Turbo-Dieselmotor TIER IV open DPF Version 25 km/h Version 28 km/h Version 30 km/h TELEMATIK HJULDUMPRAR Telematik Europa 12 månader Telematik Europa 24 månader Telematik Europa 36 månader Telematik Europa 48 månader Telematik Europa 60 månader Telematik Europa 72 månader LACKERING Speciallack maskin ingen RAL Speciallack förarhytt/förarskyddstak/ RAL Speaciallack maskin RAL GARANTIFÖRLÄNGNING Security 24 C (2 000 h) Security 36 C (3 000 h) Security 48 C (4 000 h) DÄCK Traktorprofil Gräsmattuprofil Smala däck Industriprofil ANNAT Draganordning Uttag för draganordning Parkeringsljud Tillbehör enligt tyska trafikbestäelser Fluid Film Tillverkarbekräftelse Kallstartförmåga (ökad) Radkeil TÜV-godkännande för körning i trafik (D) Fordonsstöldskydd KAT Dieseltankpump SÄKERHET Arbetsstrålkastare fram + bak Ytterspeglar (bakspegel) Backvarningsanordning Varningsljus Skyddsgaller för vindruta Frontskyddsgaller baskpåbyggnad Siktkamera Sittkontaktbrytare Säkerhet Maximal säkerhet kombinerad med maximal komfort: Hjuldumprarna från Wacker Neuson uppfyller alla europeiska säkerhetsstandarder och erbjuder därutöver en rad funktioner som gör arbetet bekvämare. Alla hytter uppfyller FOPS Level 2. Därutöver kan 3001 fås med skyddsgaller. Arbetsstrålkastare Två framåtriktade och en bakåtriktad strålkastare och full vägbelysning för optimal sikt. Med backvarningsanordningen ljuder en akustisk signal vid backning. Det roterande varselljuset förbättrar maskinens synlighet. Kameran är riktad mot den döda vinkeln framför maskinen. Via en bildskärm har föraren därmed en översikt, över vad hen inte skulle se utan kamera. Frontskyddsuppbyggnaden på baskuppbyggnaden skyddar föraren mot nedfallande material, även under färden. Tillgänglig för dumper med hytt eller med ROPS. En sätesbrytare säkerställer att maskinen bara kan sättas igång när föraren sitter. Om föraren ställer sig upp reduceras hastigheten kontrollerat. För maximal säkerhet på byggarbetsplatsen. Standard Tillval ej lämpligt 14 15

9 Mått Högtippande bask HJULDUMPRAR ALLMÄNT smal Högtippande bask Högtippande bask Framåttippande bask SLE låg bask A Total längd B Hjulbas C Bakre överhäng inkl. draganordning 810 D Vridpunkt högtippande bask 740 / / /1 885 E Dumpningslängd F Bredd fordon G Bredd bask H Total höjd ROPS I Höjd ROPS tippad J Höjd förarhytt K Höjd tippkant Bask tippad 465 / / / / L Höjd bask tippad / / / / L D M Höjd bask ej tippad N Tippningslängd sidan O Markfrigång K O B M ALLMÄNT H I E 3001 HJULDUMPRAR DW50 Framåttippande bask låg bask DW60 Framåttippande bask Vridbar bask 3 m (4 770*) G C F A DW100 Framåttippande bask Framåttippande bask L A Total längd B Hjulbas C Bakre överhäng inkl. draganordning D Vridpunkt högtippande bask E Dumpningslängd F Bredd fordon G Bredd bask H Total höjd ROPS I Höjd ROPS tippad J Höjd förarhytt K Höjd tippkant Bask tippad H N I M K E L Höjd bask tippad M Höjd bask ej tippad N Tippningslängd sidan O Markfrigång * Vid vridbar bask 3 m (Schweiz) ** Power-variant (490*) / 1 175** / 100** B C G F A L J M E K O B A 16 C G F N 17

10 Tekniska data ALLMÄNT DW50 DW60 DW100 Speed LRC power Högtippande bask smal Högtippande bask Högtippande bask Framåttippande bask SLE låg bask Framåttippande bask låg bask Framåttippande bask Framåttippande bask Framåttippande bask Framåttippande bask Nyttolast kg Transportvikt kg Baskens volym struken l Baskens volym samlad l Baskens volym vatten l MOTOR Fabrikat/typ Yanmar 3TNV76 Yanmar 3TNV82A Yanmar 3TNV88 Yanmar 4TNV88 Deutz TCD 2,9 Perkins 854F Perkins 1104D Perkins 854E Perkins 854F Utförande Vattenkyld 3-cylindrig dieselmotor Vattenkyld 3-cylindrig dieselmotor Vattenkyld 4-cylindrig dieselmotor Vattenkyld 4-cylindrig dieselmotor Vattenkyld 4-cylindrig turbodieselmotor inkl. laddluftkylare Vattenkyld 4-cylindrig dieselmotor Effekt (Iso 3046/1) kw / CV 17 / 23,1 17 / 23,1 17 / 23,1 22,3 / 30,6 24,4 / 32,7 34,1 / 46,1 55,4 / 75,3 55 / 75 62,5 / / / / 75 Cylindervolym cm³ Arbetsvarvtal min Utsläpps-/avgassteg ac. 97 / 68 /EG, steg 3a ac. 997 / 68 /EG, steg 3a Steg 3b Steg 3b Steg 3a Steg 3b HJULDUMPRAR KÖREGENSKAPER Max. körhastighet km/tim / 22 7 / 21 7 / Styrvinkel ± 33 ± 33 ± 33 ± 37 ± 37 ± 37 ± 37 ± 29 ± 29 ± 28,5 Pendling ± 15 ± 15 ± 15 ± 15 ± 15 ± 15 ± 15 ± 11 ± 11 ± 11 Vändradie yttre Stigningsförmåga max. % DRIVE SYSTEM Drive system 4WD Twin Lock 2WD Hydostatisk 4WD Twin Lock 4WD Hydostatisk 4WD Hydrostatisk inkl. ECO-läge 4WD Hydostatisk 4WD Hydrostatisk inkl. ECO-läge Däck / 6.00 / Traktorprofil Traktorprofil / Traktorprofil / 75 15; 8Ply Traktorprofil / 80 15,3 Traktorprofil 12,518 /16 Traktorprofil 405 / Traktorprofil 500 / 60 22,5 Traktorprofil HYDRAULSYSTEM Körpump Axialkolvspump Axialkolvspump Matningseffekt l/min Arbetstryck bar Arbetspump Kugghjulspump Kugghjulspump Matningseffekt l/min Arbetstryck bar TANKINNEHÅLL Dieseltank l Hydraultank l BULLEREMISSIONER Bullernivå (L WA ) (enligt 2000 / 14 / EG) db(a) Bullernivå (L PA ) (enligt ISO 6394) db(a)
