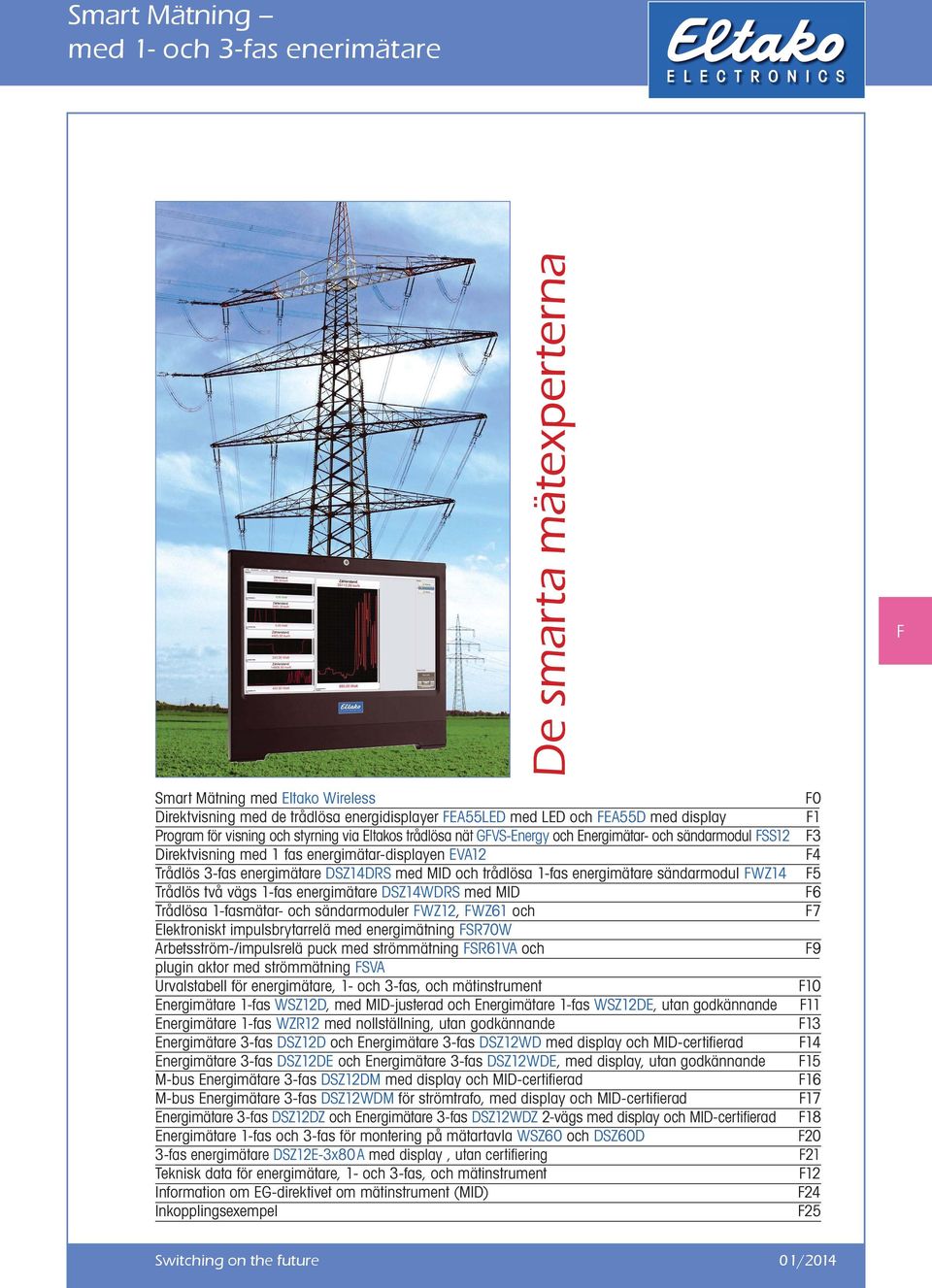

1 Smart Mätning med 1- och 3-fas enerimätare De smarta mätexperterna F Smart Mätning med Eltako Wireless Direktvisning med de trådlösa energidisplayer FEA55LED med LED och FEA55D med display Program för visning och styrning via Eltakos trådlösa nät GFVS-Energy och Energimätar- och sändarmodul FSS12 Direktvisning med 1 fas energimätar-displayen EVA12 Trådlös 3-fas energimätare DSZ14DRS med MID och trådlösa 1-fas energimätare sändarmodul FWZ14 Trådlös två vägs 1-fas energimätare DSZ14WDRS med MID Trådlösa 1-fasmätar- och sändarmoduler FWZ12, FWZ61 och Elektroniskt impulsbrytarrelä med energimätning FSR70W Arbetsström-/impulsrelä puck med strömmätning FSR61VA och plugin aktor med strömmätning FSVA Urvalstabell för energimätare, 1- och 3-fas, och mätinstrument Energimätare 1-fas WSZ12D, med MID-justerad och Energimätare 1-fas WSZ12DE, utan godkännande Energimätare 1-fas WZR12 med nollställning, utan godkännande Energimätare 3-fas DSZ12D och Energimätare 3-fas DSZ12WD med display och MID-certifi erad Energimätare 3-fas DSZ12DE och Energimätare 3-fas DSZ12WDE, med display, utan godkännande M-bus Energimätare 3-fas DSZ12DM med display och MID-certifi erad M-bus Energimätare 3-fas DSZ12WDM för strömtrafo, med display och MID-certifi erad Energimätare 3-fas DSZ12DZ och Energimätare 3-fas DSZ12WDZ 2-vägs med display och MID-certifi erad Energimätare 1-fas och 3-fas för montering på mätartavla WSZ60 och DSZ60D 3-fas energimätare DSZ12E-3x80A med display, utan certifi ering Teknisk data för energimätare, 1- och 3-fas, och mätinstrument Information om EG-direktivet om mätinstrument (MID) F0 F1 F3 F4 F5 F6 F7 F9 F10 F11 F13 F14 F15 F16 F17 F18 F20 F21 F12 F24 F25 Switching on the future 01/2014

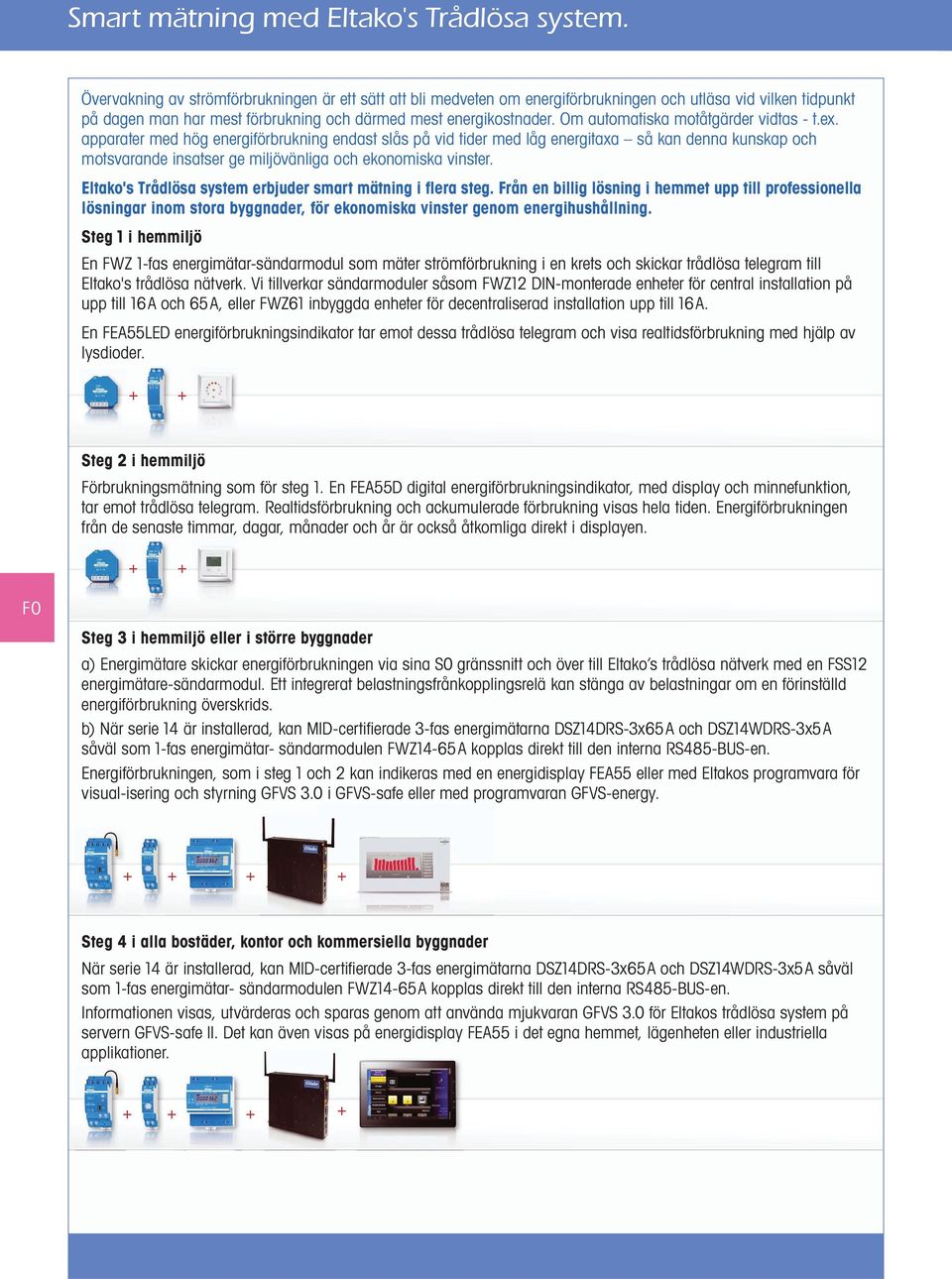

2 Smart mätning med Eltako's Trådlösa system. Övervakning av strömförbrukningen är ett sätt att bli medveten om energiförbrukningen och utläsa vid vilken tidpunkt på dagen man har mest förbrukning och därmed mest energikostnader. Om automatiska motåtgärder vidtas - t.ex. apparater med hög energiförbrukning endast slås på vid tider med låg energitaxa så kan denna kunskap och motsvarande insatser ge miljövänliga och ekonomiska vinster. Eltako's Trådlösa system erbjuder smart mätning i flera steg. Från en billig lösning i hemmet upp till professionella lösningar inom stora byggnader, för ekonomiska vinster genom energihushållning. Steg 1 i hemmiljö En FWZ 1-fas energimätar-sändarmodul som mäter strömförbrukning i en krets och skickar trådlösa telegram till Eltako's trådlösa nätverk. Vi tillverkar sändarmoduler såsom FWZ12 DIN-monterade enheter för central installation på upp till 16A och 65A, eller FWZ61 inbyggda enheter för decentraliserad installation upp till 16A. En FEA55LED energiförbrukningsindikator tar emot dessa trådlösa telegram och visa realtidsförbrukning med hjälp av lysdioder. Steg 2 i hemmiljö Förbrukningsmätning som för steg 1. En FEA55D digital energiförbrukningsindikator, med display och minnefunktion, tar emot trådlösa telegram. Realtidsförbrukning och ackumulerade förbrukning visas hela tiden. Energiförbrukningen från de senaste timmar, dagar, månader och år är också åtkomliga direkt i displayen. F0 Steg 3 i hemmiljö eller i större byggnader a) Energimätare skickar energiförbrukningen via sina S0 gränssnitt och över till Eltako s trådlösa nätverk med en FSS12 energimätare-sändarmodul. Ett integrerat belastningsfrånkopplingsrelä kan stänga av belastningar om en förinställd energiförbrukning överskrids. b) När serie 14 är installerad, kan MID-certifi erade 3-fas energimätarna DSZ14DRS-3x65A och DSZ14WDRS-3x5A såväl som 1-fas energimätar- sändarmodulen FWZ14-65A kopplas direkt till den interna RS485-BUS-en. Energiförbrukningen, som i steg 1 och 2 kan indikeras med en energidisplay FEA55 eller med Eltakos programvara för visual-isering och styrning GFVS 3.0 i GFVS-safe eller med programvaran GFVS-energy. Steg 4 i alla bostäder, kontor och kommersiella byggnader När serie 14 är installerad, kan MID-certifi erade 3-fas energimätarna DSZ14DRS-3x65A och DSZ14WDRS-3x5A såväl som 1-fas energimätar- sändarmodulen FWZ14-65A kopplas direkt till den interna RS485-BUS-en. Informationen visas, utvärderas och sparas genom att använda mjukvaran GFVS 3.0 för Eltakos trådlösa system på servern GFVS-safe II. Det kan även visas på energidisplay FEA55 i det egna hemmet, lägenheten eller industriella applikationer.

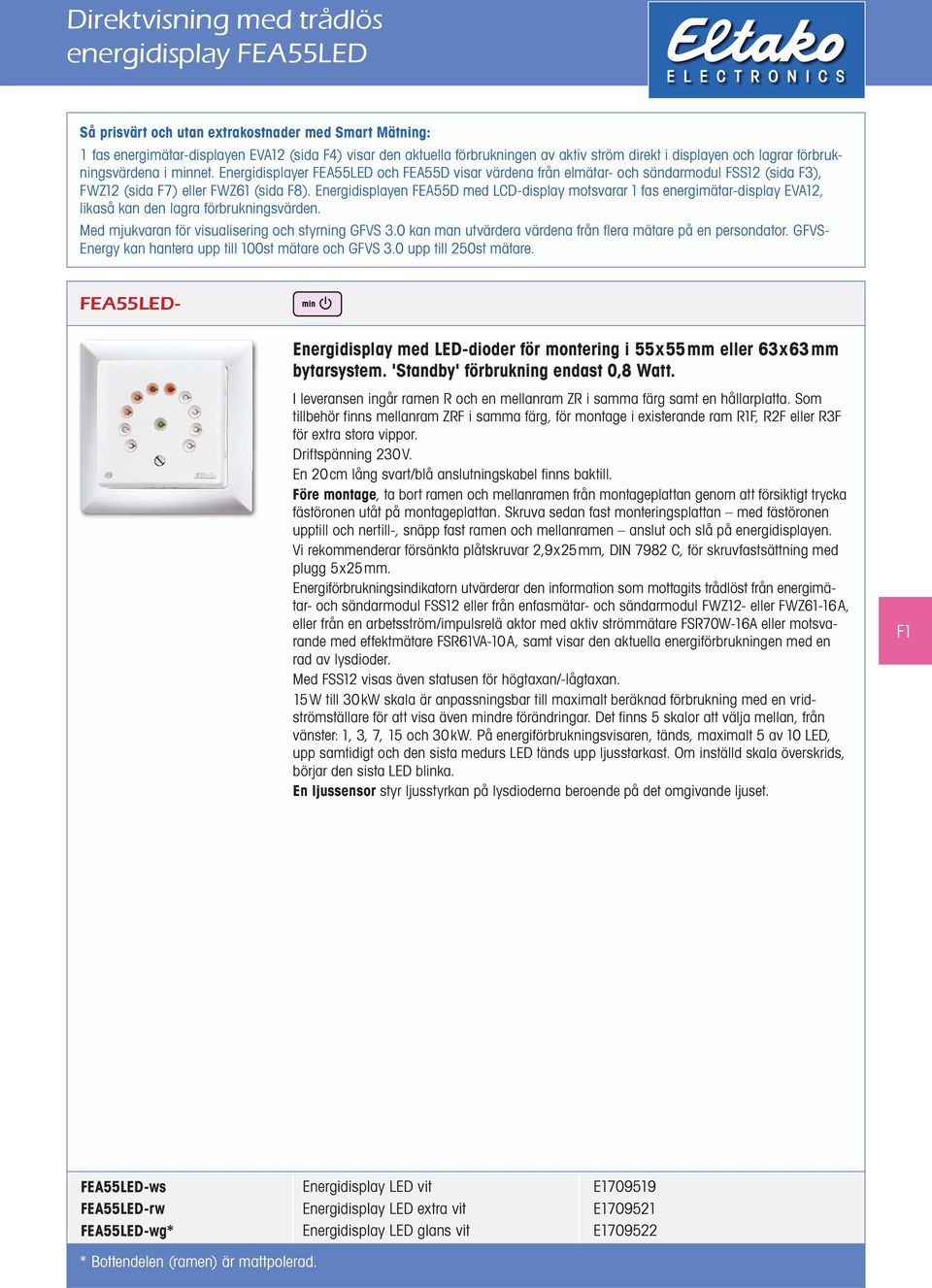

3 Direktvisning med trådlös energidisplay FEA55LED Så prisvärt och utan extrakostnader med Smart Mätning: 1 fas energimätar-displayen EVA12 (sida F4) visar den aktuella förbrukningen av aktiv ström direkt i displayen och lagrar förbrukningsvärdena i minnet. Energidisplayer FEA55LED och FEA55D visar värdena från elmätar- och sändarmodul FSS12 (sida F3), FWZ12 (sida F7) eller FWZ61 (sida F8). Energidisplayen FEA55D med LCD-display motsvarar 1 fas energimätar-display EVA12, likaså kan den lagra förbrukningsvärden. Med mjukvaran för visualisering och styrning GFVS 3.0 kan man utvärdera värdena från flera mätare på en persondator. GFVS- Energy kan hantera upp till 100st mätare och GFVS 3.0 upp till 250st mätare. FEA55LED- Energidisplay med LED-dioder för montering i 55x55mm eller 63x63mm bytarsystem. 'Standby' förbrukning endast 0,8 Watt. I leveransen ingår ramen R och en mellanram ZR i samma färg samt en hållarplatta. Som tillbehör finns mellanram ZRF i samma färg, för montage i existerande ram R1F, R2F eller R3F för extra stora vippor. Driftspänning 230V. En 20cm lång svart/blå anslutningskabel finns baktill. Före montage, ta bort ramen och mellanramen från montageplattan genom att försiktigt trycka fästöronen utåt på montageplattan. Skruva sedan fast monteringsplattan med fästöronen upptill och nertill-, snäpp fast ramen och mellanramen anslut och slå på energidisplayen. Vi rekommenderar försänkta plåtskruvar 2,9x25mm, DIN 7982 C, för skruvfastsättning med plugg 5x25mm. Energiförbrukningsindikatorn utvärderar den information som mottagits trådlöst från energimätar- och sändarmodul FSS12 eller från enfasmätar- och sändarmodul FWZ12- eller FWZ61-16 A, eller från en arbetsström/impulsrelä aktor med aktiv strömmätare FSR70W-16A eller motsvarande med effektmätare FSR61VA-10A, samt visar den aktuella energiförbrukningen med en rad av lysdioder. Med FSS12 visas även statusen för högtaxan/-lågtaxan. 15W till 30kW skala är anpassningsbar till maximalt beräknad förbrukning med en vridströmställare för att visa även mindre förändringar. Det finns 5 skalor att välja mellan, från vänster: 1, 3, 7, 15 och 30kW. På energiförbrukningsvisaren, tänds, maximalt 5 av 10 LED, upp samtidigt och den sista medurs LED tänds upp ljusstarkast. Om inställd skala överskrids, börjar den sista LED blinka. En ljussensor styr ljusstyrkan på lysdioderna beroende på det omgivande ljuset. F1 FEA55LED-ws FEA55LED-rw FEA55LED-wg* Energidisplay LED vit Energidisplay LED extra vit Energidisplay LED glans vit E E E * Bottendelen (ramen) är mattpolerad.

4 Direktvisning med trådlös energidisplay FEA55D FEA55D- F2 Energidisplay för montering i ramsystem 55x55mm och 63x63mm. För upp till 20st trådlösa 1-fas energimätare, trådlösa 3-fas energimätare eller energimätaroch sändarmoduler. Stand-by-förbrukning endast 0,2 Watt. I leveransen ingår ramen R och en mellanram ZR i samma färg samt en hållarplatta. Som tillbehör finns mellanram ZRF i samma färg, för montage i existerande ram R1F, R2F eller R3F för extra stora vippor. 12V DC strömförsörjning. En 20cm lång röd/svart anslutningskabel finns baktill. Före montage, ta bort ramen och mellanramen från montageplattan genom att försiktigt trycka fästöronen utåt på montageplattan. Skruva sedan fast monteringsplattan med fästöronen upptill och nertill -, snäpp fast ramen och mellanramen anslut och slå på energi displayen. Vi rekommenderar försänkta plåtskruvar 2,9x25mm, DIN 7982 C, för skruvfastsättning med plugg 5x25mm. Energidisplay FEA55D utvärderar signalerna från trådlösa 1-fasmätar- och sändarmodul FWZ12 och FWZ61, 1-fasmätaroch sändarmodul FWZ14-65A för RS485-bus, trefas energi mätare DSZ14DRS och DSZ14WDRS för RS485-bus samt trådlösa energimätar- och sändarmodul FSS12. Inlärda energimätare numreras och visas från EM01 till EM20: Total energiförbrukningen visas i kwh med 7 siffror, varav en decimal, och aktuell effektförbrukning från 15W upp till 65kW. Information från energimätare- och sändarmodul FSS12 eller en 3-fas energimätare DSZ14DRS kan innehålla värden för differerade tariffer, normaltariff (HT) och lågtariff (NT), som båda visas. Om MODE-knappen hålls intryckt i mer än två sekunder återgår displayen till energimätare EM01. För energimätare EM01, kan statistik visas för den totala energiförbrukningen under de senaste timmarna, dagarna, månaderna och åren. Detta visas genom att trycka på MODE-knappen. statistic visas i displayen. Tryck MODE för att bläddra mellan de olika statistikvalen. consump (förbrukning), total (total), hour (timme), day (dag), month (månad) eller year (år). Bläddra med SET-knappen inom varje statistikval. Varje knapptryckning stegar mellan intervallerna och det faktiska värdet visas i displayen. Den senaste hela mätta timme blir då den första timmen som visas som nummer 1, osv. Hour 01 = Visar förbrukningen under den senaste hela timmen, kan stegas upp till 24 = 24 timmar sedan. Day 01 = Visar förbrukningen den senaste hela dagen, kan stegas upp till 31 = 31 dagar sedan. Month 01 = Visar förbrukningen den senaste hela månaden, kan stegas upp till 12 = 12 månader sedan. Year 01 = Visar förbrukningen det senaste hela året, kan stegas upp till 24 = 24 år sedan. 20 sekunder efter senaste knapptryckning på MODE- eller SET-knappen, eller om du trycker och håller in MODE-knappen i mer än 2 sekunder, återgår displayen till driftläge. FEA55D-ws FEA55D-rw FEA55D-wg* FEA55D-an FEA55D-al * Bottendelen (ramen) är mattpolerad Energidisplay LCD vit Energidisplay LCD extra vit Energidisplay LCD glans vit Energidisplay LCD antracit Energidisplay LCD, aluminium belagd E E E E

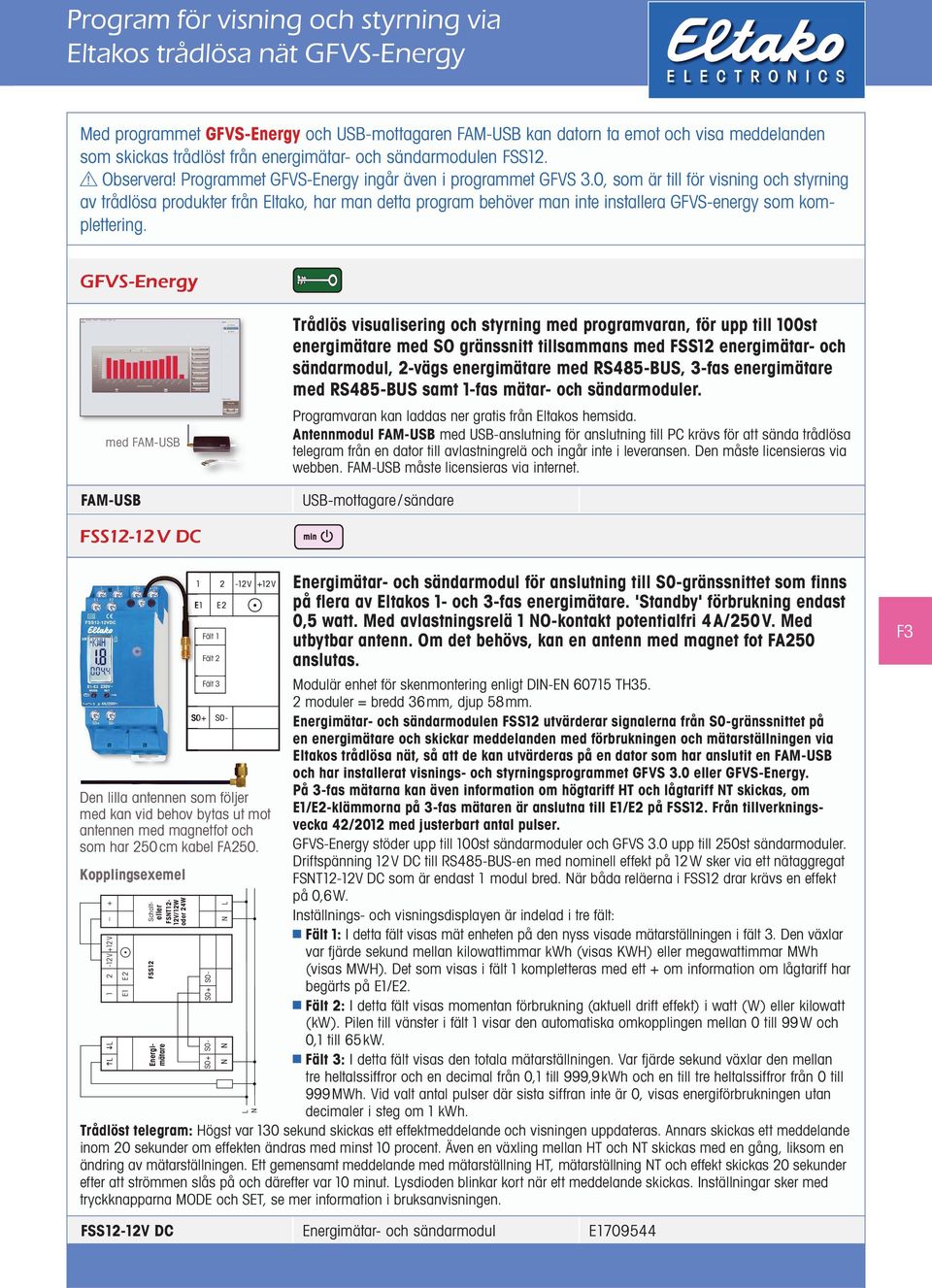

5 Program för visning och styrning via Eltakos trådlösa nät GFVS-Energy Med programmet GFVS-Energy och USB-mottagaren FAM-USB kan datorn ta emot och visa meddelanden som skickas trådlöst från energimätar- och sändarmodulen FSS12.! Observera! Programmet GFVS-Energy ingår även i programmet GFVS 3.0, som är till för visning och styrning av trådlösa produkter från Eltako, har man detta program behöver man inte installera GFVS-energy som komplettering. GFVS-Energy med FAM-USB FAM-USB Trådlös visualisering och styrning med programvaran, för upp till 100st energimätare med SO gränssnitt tillsammans med FSS12 energimätar- och sändarmodul, 2-vägs energimätare med RS485-BUS, 3-fas energimätare med RS485-BUS samt 1-fas mätar- och sändarmoduler. Programvaran kan laddas ner gratis från Eltakos hemsida. Antennmodul FAM-USB med USB-anslutning för anslutning till PC krävs för att sända trådlösa telegram från en dator till avlastningrelä och ingår inte i leveransen. Den måste licensieras via webben. FAM-USB måste licensieras via internet. USB-mottagare /sändare FSS12-12 V DC Den lilla antennen som följer med kan vid behov bytas ut mot antennen med magnetfot och som har 250 cm kabel FA250. Kopplingsexemel 12 V -12V 2 1 E1 E2 Energimätare Stromzähler Schalt- Netzteil eller FSS12 S0- FSNT12-12V/12W oder 24W Fält 1 Fält 2 Fält 3 S0 S0- S0 L N L N Energimätar- och sändarmodul för anslutning till S0-gränssnittet som finns på flera av Eltakos 1- och 3-fas energimätare. 'Standby' förbrukning endast 0,5 watt. Med avlastningsrelä 1 NO-kontakt potentialfri 4A/250V. Med utbytbar antenn. Om det behövs, kan en antenn med magnet fot FA250 anslutas. Modulär enhet för skenmontering enligt DIN-EN TH35. 2 moduler = bredd 36mm, djup 58mm. Energimätar- och sändarmodulen FSS12 utvärderar signalerna från S0-gränssnittet på en energimätare och skickar meddelanden med förbrukningen och mätarställningen via Eltakos trådlösa nät, så att de kan utvärderas på en dator som har anslutit en FAM-USB och har installerat visnings- och styrningsprogrammet GFVS 3.0 eller GFVS-Energy. På 3-fas mätarna kan även information om högtariff HT och lågtariff NT skickas, om E1/E2-klämmorna på 3-fas mätaren är anslutna till E1/E2 på FSS12. Från tillverkningsvecka 42/2012 med justerbart antal pulser. GFVS-Energy stöder upp till 100st sändarmoduler och GFVS 3.0 upp till 250st sändarmoduler. Driftspänning 12V DC till RS485-BUS-en med nominell effekt på 12W sker via ett nätaggregat FSNT12-12V DC som är endast 1 modul bred. När båda reläerna i FSS12 drar krävs en effekt på 0,6W. Inställnings- och visningsdisplayen är indelad i tre fält: Fält 1: I detta fält visas mät enheten på den nyss visade mätarställningen i fält 3. Den växlar var fjärde sekund mellan kilowattimmar kwh (visas KWH) eller megawattimmar MWh (visas MWH). Det som visas i fält 1 kompletteras med ett om information om lågtariff har begärts på E1/E2. Fält 2: I detta fält visas momentan förbrukning (aktuell drift effekt) i watt (W) eller kilowatt (kw). Pilen till vänster i fält 1 visar den automatiska omkopplingen mellan 0 till 99W och 0,1 till 65kW. Fält 3: I detta fält visas den totala mätarställningen. Var fjärde sekund växlar den mellan tre heltalssiffror och en decimal från 0,1 till 999,9kWh och en till tre heltalssiffror från 0 till 999MWh. Vid valt antal pulser där sista siffran inte är 0, visas energiförbrukningen utan decimaler i steg om 1 kwh. Trådlöst telegram: Högst var 130 sekund skickas ett effektmeddelande och visningen uppdateras. Annars skickas ett meddelande inom 20 sekunder om effekten ändras med minst 10 procent. Även en växling mellan HT och NT skickas med en gång, liksom en ändring av mätarställningen. Ett gemensamt meddelande med mätarställning HT, mätarställning NT och effekt skickas 20 sekunder efter att strömmen slås på och därefter var 10 minut. Lysdioden blinkar kort när ett meddelande skickas. Inställningar sker med tryckknapparna MODE och SET, se mer information i bruksanvisningen. F3 FSS12-12V DC Energimätar- och sändarmodul E

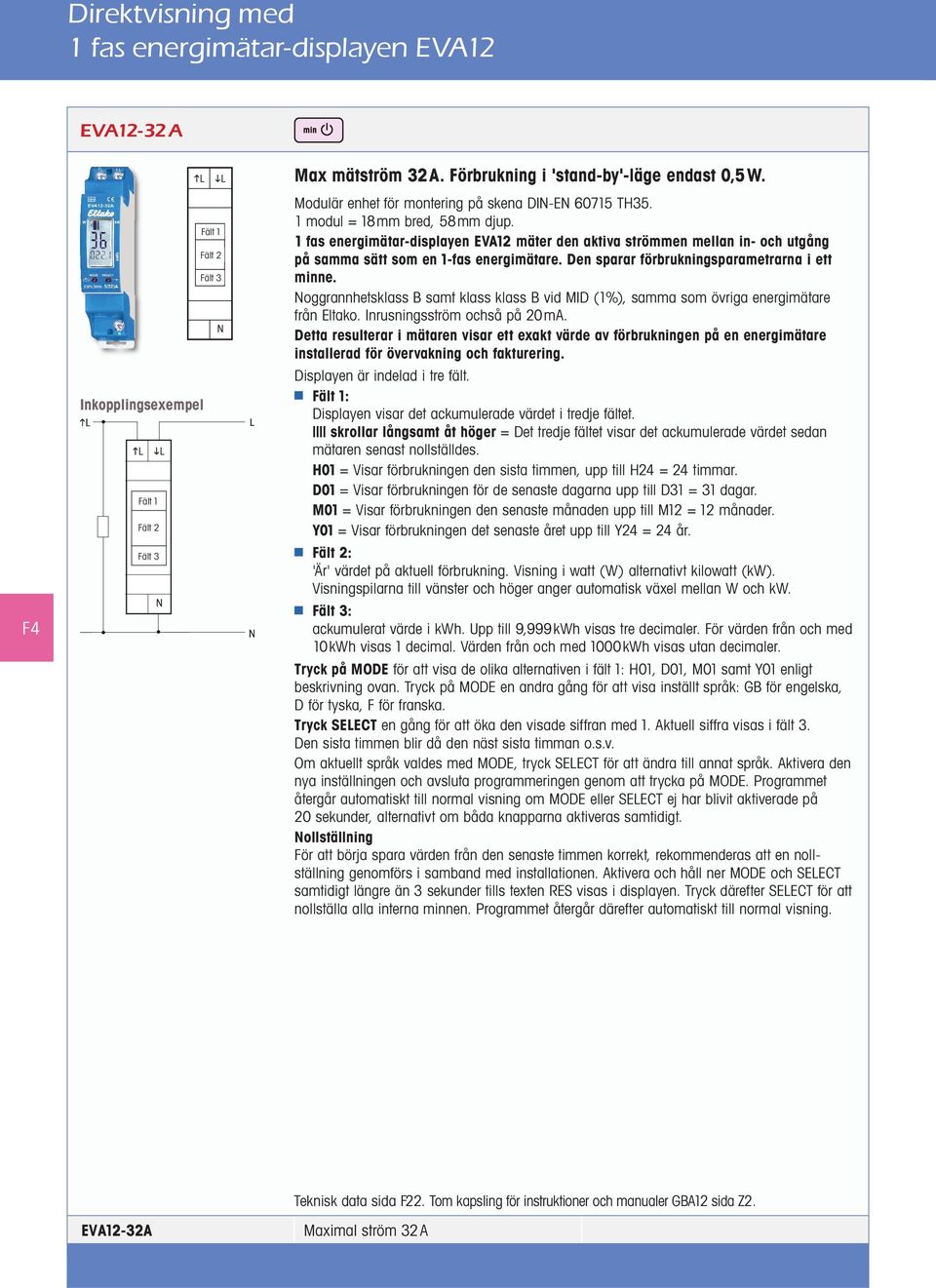

6 Direktvisning med 1 fas energimätar-displayen EVA12 EVA12-32A Max mätström 32A. Förbrukning i 'stand-by'-läge endast 0,5W. F4 Fält 1 Fält 2 Fält 3 Fält 1 Fält 2 Fält 3 Modulär enhet för montering på skena DIN-EN TH35. 1 modul = 18mm bred, 58mm djup. 1 fas energimätar-displayen EVA12 mäter den aktiva strömmen mellan in- och utgång på samma sätt som en 1-fas energimätare. Den sparar förbrukningsparametrarna i ett minne. Noggrannhetsklass B samt klass klass B vid MID (1%), samma som övriga energimätare från Eltako. Inrusningsström ochså på 20mA. Detta resulterar i mätaren visar ett exakt värde av förbrukningen på en energimätare installerad för övervakning och fakturering. Displayen är indelad i tre fält. Fält 1: Displayen visar det ackumulerade värdet i tredje fältet. skrollar långsamt åt höger = Det tredje fältet visar det ackumulerade värdet sedan mätaren senast nollställdes. H01 = Visar förbrukningen den sista timmen, upp till H24 = 24 timmar. D01 = Visar förbrukningen för de senaste dagarna upp till D31 = 31 dagar. M01 = Visar förbrukningen den senaste månaden upp till M12 = 12 månader. Y01 = Visar förbrukningen det senaste året upp till Y24 = 24 år. Fält 2: 'Är' värdet på aktuell förbrukning. Visning i watt (W) alternativt kilowatt (kw). Visningspilarna till vänster och höger anger automatisk växel mellan W och kw. Fält 3: ackumulerat värde i kwh. Upp till 9,999kWh visas tre decimaler. För värden från och med 10kWh visas 1 decimal. Värden från och med 1000kWh visas utan decimaler. Tryck på MODE för att visa de olika alternativen i fält 1: H01, D01, M01 samt Y01 enligt beskrivning ovan. Tryck på MODE en andra gång för att visa inställt språk: GB för engelska, D för tyska, F för franska. Tryck SELECT en gång för att öka den visade siffran med 1. Aktuell siffra visas i fält 3. Den sista timmen blir då den näst sista timman o.s.v. Om aktuellt språk valdes med MODE, tryck SELECT för att ändra till annat språk. Aktivera den nya inställningen och avsluta programmeringen genom att trycka på MODE. Programmet återgår automatiskt till normal visning om MODE eller SELECT ej har blivit aktiverade på 20 sekunder, alternativt om båda knapparna aktiveras samtidigt. Nollställning För att börja spara värden från den senaste timmen korrekt, rekommenderas att en nollställning genomförs i samband med installationen. Aktivera och håll ner MODE och SELECT samtidigt längre än 3 sekunder tills texten RES visas i displayen. Tryck därefter SELECT för att nollställa alla interna minnen. Programmet återgår därefter automatiskt till normal visning. EVA12-32A Teknisk data sida F22. Tom kapsling för instruktioner och manualer GBA12 sida Z2. Maximal ström 32A

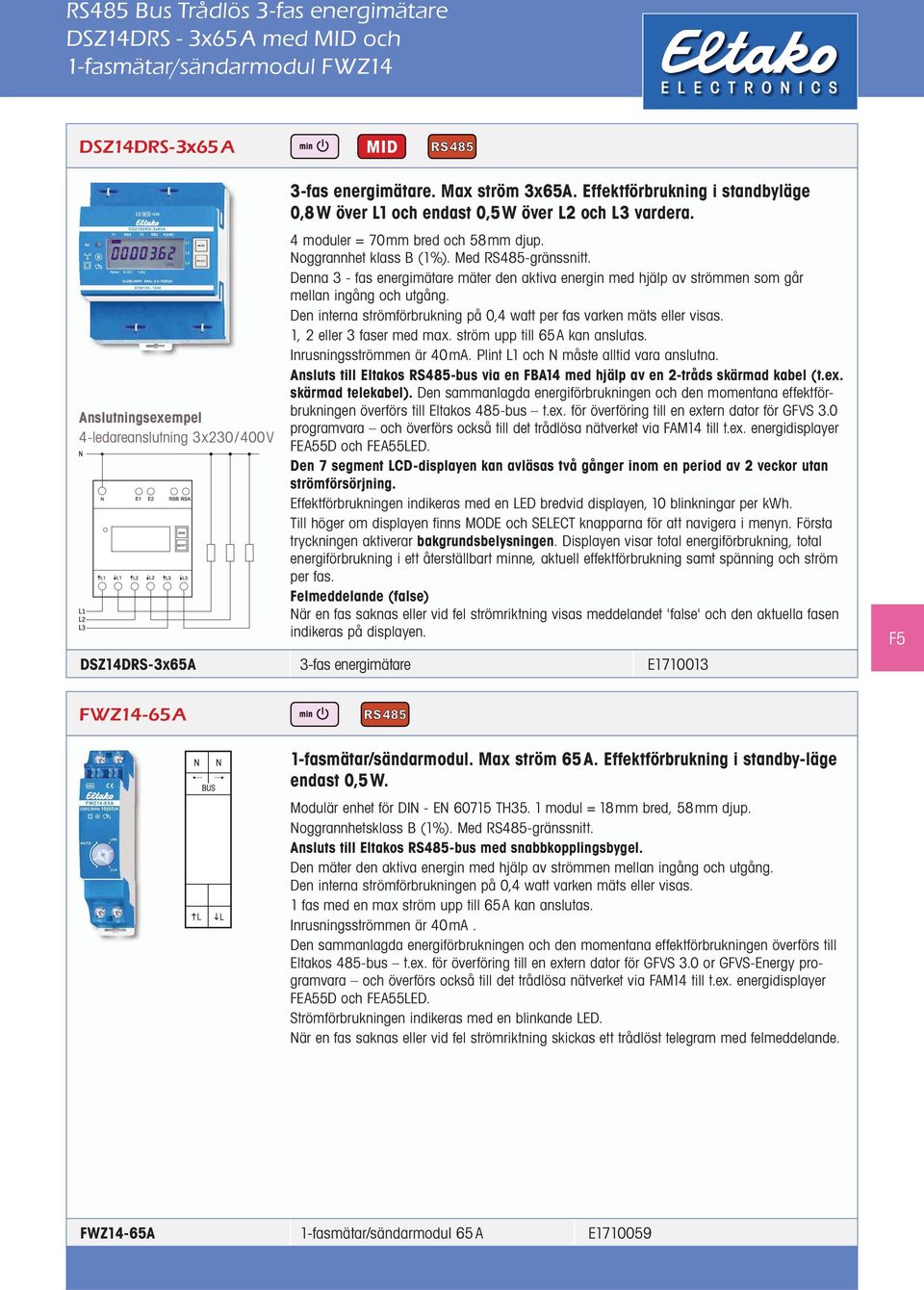

7 RS485 Bus Trådlös 3-fas energimätare DSZ14DRS - 3x65A med MID och 1-fasmätar/sändarmodul FWZ14 DSZ14DRS-3x65 A Anslutningsexempel 4-ledareanslutning 3x230/ 400V 3-fas energimätare. Max ström 3x65A. Effektförbrukning i standbyläge 0,8W över L1 och endast 0,5W över L2 och L3 vardera. 4 moduler = 70mm bred och 58mm djup. Noggrannhet klass B (1%). Med RS485-gränssnitt. Denna 3 - fas energimätare mäter den aktiva energin med hjälp av strömmen som går mellan ingång och utgång. Den interna strömförbrukning på 0,4 watt per fas varken mäts eller visas. 1, 2 eller 3 faser med max. ström upp till 65A kan anslutas. Inrusningsströmmen är 40mA. Plint L1 och N måste alltid vara anslutna. Ansluts till Eltakos RS485-bus via en FBA14 med hjälp av en 2-tråds skärmad kabel (t.ex. skärmad telekabel). Den sammanlagda energiförbrukningen och den momentana effektförbrukningen överförs till Eltakos 485-bus t.ex. för överföring till en extern dator för GFVS 3.0 programvara och överförs också till det trådlösa nätverket via FAM14 till t.ex. energidisplayer FEA55D och FEA55LED. Den 7 segment LCD-displayen kan avläsas två gånger inom en period av 2 veckor utan strömförsörjning. Effektförbrukningen indikeras med en LED bredvid displayen, 10 blinkningar per kwh. Till höger om displayen finns MODE och SELECT knapparna för att navigera i menyn. Första tryckningen aktiverar bakgrundsbelysningen. Displayen visar total energiförbrukning, total energiförbrukning i ett återställbart minne, aktuell effektförbrukning samt spänning och ström per fas. Felmeddelande (false) När en fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen indikeras på displayen. DSZ14DRS-3x65A 3-fas energimätare E F5 FWZ14-65A 1-fasmätar/sändarmodul. Max ström 65A. Effektförbrukning i standby-läge endast 0,5W. Modulär enhet för DIN - EN TH35. 1 modul = 18mm bred, 58mm djup. Noggrannhetsklass B (1%). Med RS485-gränssnitt. Ansluts till Eltakos RS485-bus med snabbkopplingsbygel. Den mäter den aktiva energin med hjälp av strömmen mellan ingång och utgång. Den interna strömförbrukningen på 0,4 watt varken mäts eller visas. 1 fas med en max ström upp till 65A kan anslutas. Inrusningsströmmen är 40mA. Den sammanlagda energiförbrukningen och den momentana effektförbrukningen överförs till Eltakos 485-bus t.ex. för överföring till en extern dator för GFVS 3.0 or GFVS-Energy programvara och överförs också till det trådlösa nätverket via FAM14 till t.ex. energidisplayer FEA55D och FEA55LED. Strömförbrukningen indikeras med en blinkande LED. När en fas saknas eller vid fel strömriktning skickas ett trådlöst telegram med felmeddelande. FWZ14-65A 1-fasmätar/sändarmodul 65 A E

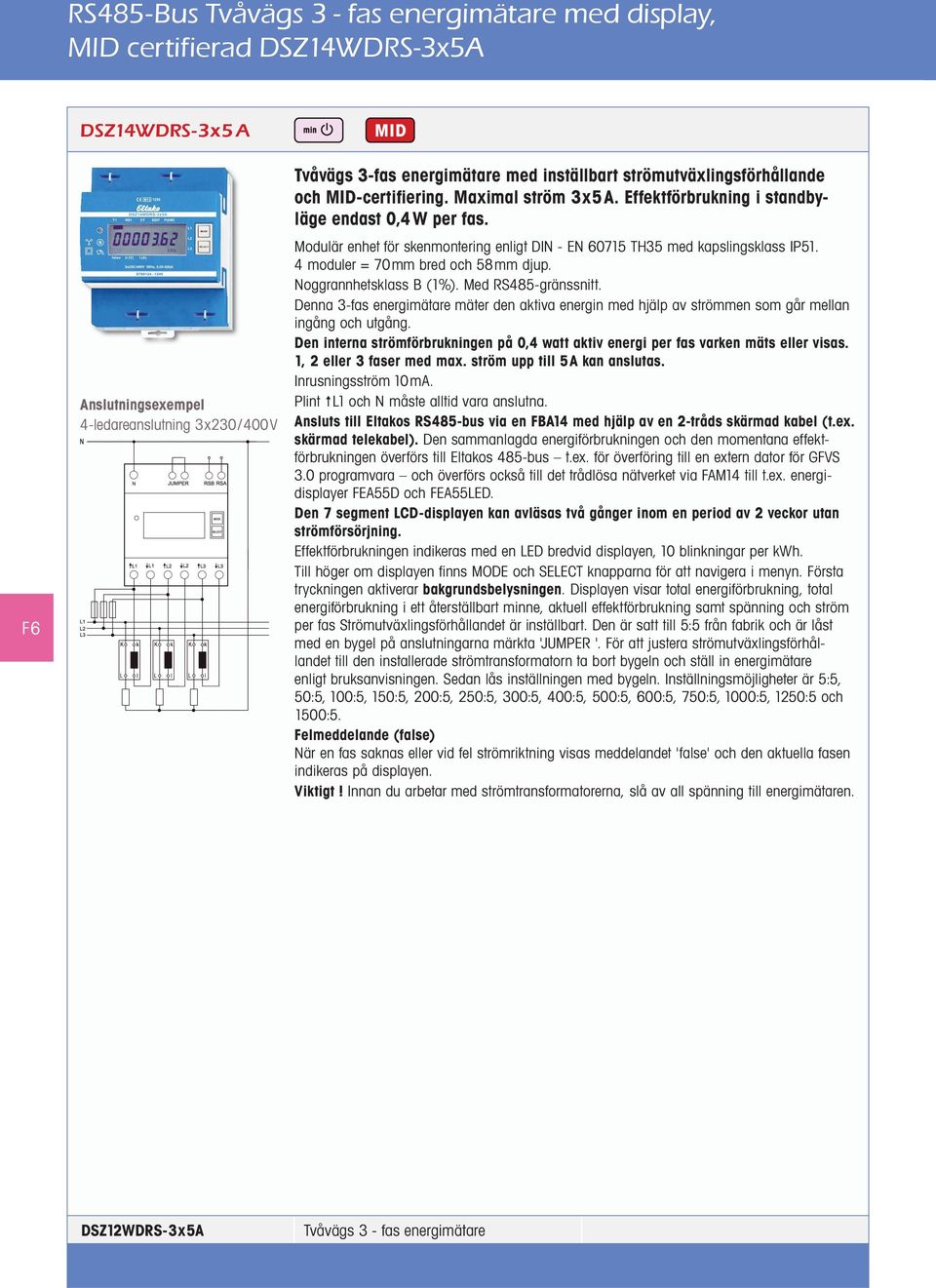

8 RS485-Bus Tvåvägs 3 - fas energimätare med display, MID certifierad DSZ14WDRS-3x5A DSZ14WDRS-3x5 A F6 Anslutningsexempel 4-ledareanslutning 3x230/ 400V Tvåvägs 3-fas energimätare med inställbart strömutväxlingsförhållande och MID-certifiering. Maximal ström 3x5A. Effektförbrukning i standbyläge endast 0,4W per fas. Modulär enhet för skenmontering enligt DIN - EN TH35 med kapslingsklass IP51. 4 moduler = 70mm bred och 58mm djup. Noggrannhetsklass B (1%). Med RS485-gränssnitt. Denna 3-fas energimätare mäter den aktiva energin med hjälp av strömmen som går mellan ingång och utgång. Den interna strömförbrukningen på 0,4 watt aktiv energi per fas varken mäts eller visas. 1, 2 eller 3 faser med max. ström upp till 5A kan anslutas. Inrusningsström 10mA. Plint L1 och N måste alltid vara anslutna. Ansluts till Eltakos RS485-bus via en FBA14 med hjälp av en 2-tråds skärmad kabel (t.ex. skärmad telekabel). Den sammanlagda energiförbrukningen och den momentana effektförbrukningen överförs till Eltakos 485-bus t.ex. för överföring till en extern dator för GFVS 3.0 programvara och överförs också till det trådlösa nätverket via FAM14 till t.ex. energidisplayer FEA55D och FEA55LED. Den 7 segment LCD-displayen kan avläsas två gånger inom en period av 2 veckor utan strömförsörjning. Effektförbrukningen indikeras med en LED bredvid displayen, 10 blinkningar per kwh. Till höger om displayen finns MODE och SELECT knapparna för att navigera i menyn. Första tryckningen aktiverar bakgrundsbelysningen. Displayen visar total energiförbrukning, total energiförbrukning i ett återställbart minne, aktuell effektförbrukning samt spänning och ström per fas Strömutväxlingsförhållandet är inställbart. Den är satt till 5:5 från fabrik och är låst med en bygel på anslutningarna märkta 'JUMPER '. För att justera strömutväxlingsförhållandet till den installerade strömtransformatorn ta bort bygeln och ställ in energimätare enligt bruksanvisningen. Sedan lås inställningen med bygeln. Inställningsmöjligheter är 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 och 1500:5. Felmeddelande (false) När en fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen indikeras på displayen. Viktigt! Innan du arbetar med strömtransformatorerna, slå av all spänning till energimätaren. DSZ12WDRS-3x5A Tvåvägs 3 - fas energimätare

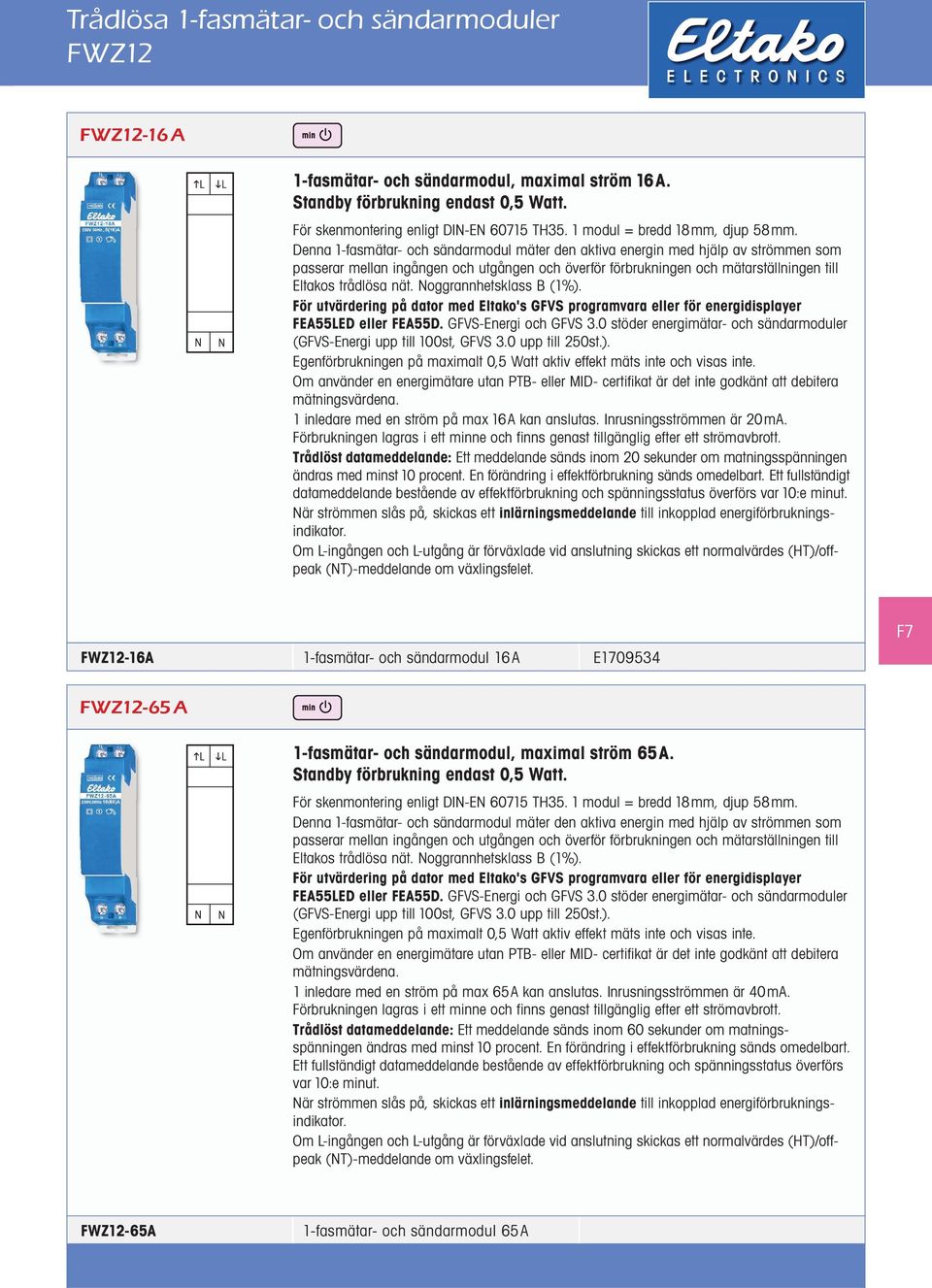

9 Trådlösa 1-fasmätar- och sändarmoduler FWZ12 FWZ12-16A 1-fasmätar- och sändarmodul, maximal ström 16A. Standby förbrukning endast 0,5 Watt. För skenmontering enligt DIN-EN TH35. 1 modul = bredd 18mm, djup 58mm. Denna 1-fasmätar- och sändarmodul mäter den aktiva energin med hjälp av strömmen som passerar mellan ingången och utgången och överför förbrukningen och mätarställningen till Eltakos trådlösa nät. Noggrannhetsklass B (1%). För utvärdering på dator med Eltako's GFVS programvara eller för energidisplayer FEA55LED eller FEA55D. GFVS-Energi och GFVS 3.0 stöder energimätar- och sändarmoduler (GFVS-Energi upp till 100st, GFVS 3.0 upp till 250st.). Egenförbrukningen på maximalt 0,5 Watt aktiv effekt mäts inte och visas inte. Om använder en energimätare utan PTB- eller MID- certifikat är det inte godkänt att debitera mätningsvärdena. 1 inledare med en ström på max 16A kan anslutas. Inrusningsströmmen är 20mA. Förbrukningen lagras i ett minne och finns genast tillgänglig efter ett strömavbrott. Trådlöst datameddelande: Ett meddelande sänds inom 20 sekunder om matnings spänningen ändras med minst 10 procent. En förändring i effektförbrukning sänds omedelbart. Ett fullständigt datameddelande bestående av effektförbrukning och spänningsstatus överförs var 10:e minut. När strömmen slås på, skickas ett inlärningsmeddelande till inkopplad energiförbrukningsindikator. Om L-ingången och L-utgång är förväxlade vid anslutning skickas ett normalvärdes (HT)/offpeak (NT)-meddelande om växlingsfelet. FWZ12-16A 1-fasmätar- och sändarmodul 16A E F7 FWZ12-65A 1-fasmätar- och sändarmodul, maximal ström 65A. Standby förbrukning endast 0,5 Watt. För skenmontering enligt DIN-EN TH35. 1 modul = bredd 18mm, djup 58mm. Denna 1-fasmätar- och sändarmodul mäter den aktiva energin med hjälp av strömmen som passerar mellan ingången och utgången och överför förbrukningen och mätarställningen till Eltakos trådlösa nät. Noggrannhetsklass B (1%). För utvärdering på dator med Eltako's GFVS programvara eller för energidisplayer FEA55LED eller FEA55D. GFVS-Energi och GFVS 3.0 stöder energimätar- och sändarmoduler (GFVS-Energi upp till 100st, GFVS 3.0 upp till 250st.). Egenförbrukningen på maximalt 0,5 Watt aktiv effekt mäts inte och visas inte. Om använder en energimätare utan PTB- eller MID- certifikat är det inte godkänt att debitera mätningsvärdena. 1 inledare med en ström på max 65A kan anslutas. Inrusningsströmmen är 40mA. Förbrukningen lagras i ett minne och finns genast tillgänglig efter ett strömavbrott. Trådlöst datameddelande: Ett meddelande sänds inom 60 sekunder om matningsspänningen ändras med minst 10 procent. En förändring i effektförbrukning sänds omedelbart. Ett fullständigt datameddelande bestående av effektförbrukning och spänningsstatus överförs var 10:e minut. När strömmen slås på, skickas ett inlärningsmeddelande till inkopplad energiförbrukningsindikator. Om L-ingången och L-utgång är förväxlade vid anslutning skickas ett normalvärdes (HT)/offpeak (NT)-meddelande om växlingsfelet. FWZ12-65A 1-fasmätar- och sändarmodul 65A

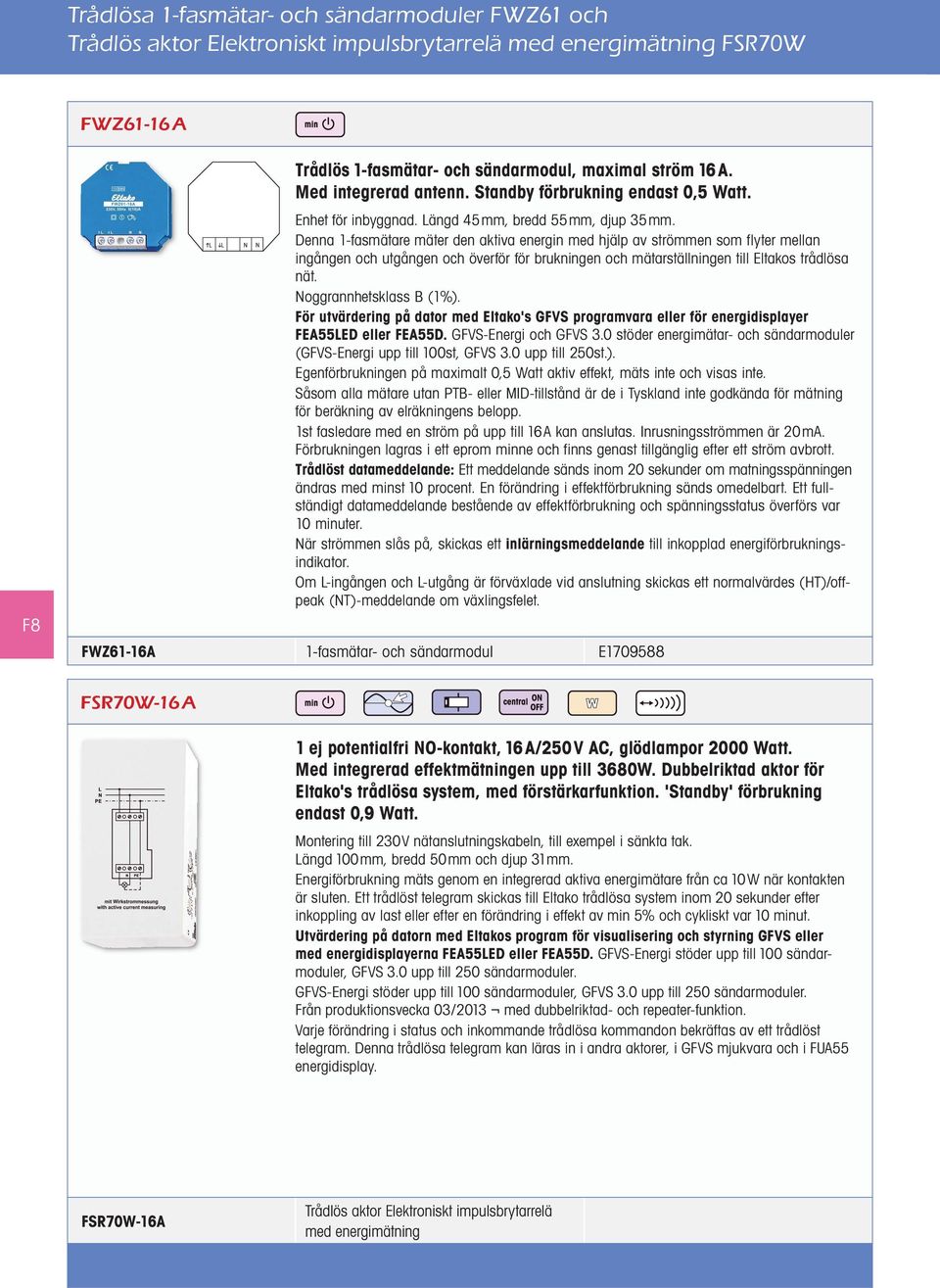

10 Trådlösa 1-fasmätar- och sändarmoduler FWZ61 och Trådlös aktor Elektroniskt impulsbrytarrelä med energimätning FSR70W FWZ61-16A F8 Trådlös 1-fasmätar- och sändarmodul, maximal ström 16A. Med integrerad antenn. Standby förbrukning endast 0,5 Watt. Enhet för inbyggnad. Längd 45mm, bredd 55mm, djup 35mm. Denna 1-fasmätare mäter den aktiva energin med hjälp av strömmen som flyter mellan ingången och utgången och överför för brukningen och mätarställningen till Eltakos trådlösa nät. Noggrannhetsklass B (1%). För utvärdering på dator med Eltako's GFVS programvara eller för energidisplayer FEA55LED eller FEA55D. GFVS-Energi och GFVS 3.0 stöder energimätar- och sändarmoduler (GFVS-Energi upp till 100st, GFVS 3.0 upp till 250st.). Egenförbrukningen på maximalt 0,5 Watt aktiv effekt, mäts inte och visas inte. Såsom alla mätare utan PTB- eller MID-tillstånd är de i Tyskland inte godkända för mätning för beräkning av elräkningens belopp. 1st fasledare med en ström på upp till 16A kan anslutas. Inrusningsströmmen är 20mA. Förbrukningen lagras i ett eprom minne och finns genast tillgänglig efter ett ström avbrott. Trådlöst datameddelande: Ett meddelande sänds inom 20 sekunder om matningsspänningen ändras med minst 10 procent. En förändring i effektförbrukning sänds omedelbart. Ett fullständigt datameddelande bestående av effektförbrukning och spänningsstatus överförs var 10 minuter. När strömmen slås på, skickas ett inlärningsmeddelande till inkopplad energiförbrukningsindikator. Om L-ingången och L-utgång är förväxlade vid anslutning skickas ett normalvärdes (HT)/offpeak (NT)-meddelande om växlingsfelet. FWZ61-16A 1-fasmätar- och sändarmodul E FSR70W-16A 1 ej potentialfri NO-kontakt, 16A/250V AC, glödlampor 2000 Watt. Med integrerad effektmätningen upp till 3680W. Dubbelriktad aktor för Eltako's trådlösa system, med förstärkarfunktion. 'Standby' förbrukning endast 0,9 Watt. Montering till 230V nätanslutningskabeln, till exempel i sänkta tak. Längd 100mm, bredd 50mm och djup 31mm. Energiförbrukning mäts genom en integrerad aktiva energimätare från ca 10W när kontakten är sluten. Ett trådlöst telegram skickas till Eltako trådlösa system inom 20 sekunder efter inkoppling av last eller efter en förändring i effekt av min 5% och cykliskt var 10 minut. Utvärdering på datorn med Eltakos program för visualisering och styrning GFVS eller med energidisplayerna FEA55LED eller FEA55D. GFVS-Energi stöder upp till 100 sändarmoduler, GFVS 3.0 upp till 250 sändarmoduler. GFVS-Energi stöder upp till 100 sändarmoduler, GFVS 3.0 upp till 250 sändarmoduler. Från produktionsvecka 03/2013 med dubbelriktad- och repeater-funktion. Varje förändring i status och inkommande trådlösa kommandon bekräftas av ett trådlöst telegram. Denna trådlösa telegram kan läras in i andra aktorer, i GFVS mjukvara och i FUA55 energidisplay. FSR70W-16A Trådlös aktor Elektroniskt impulsbrytarrelä med energimätning

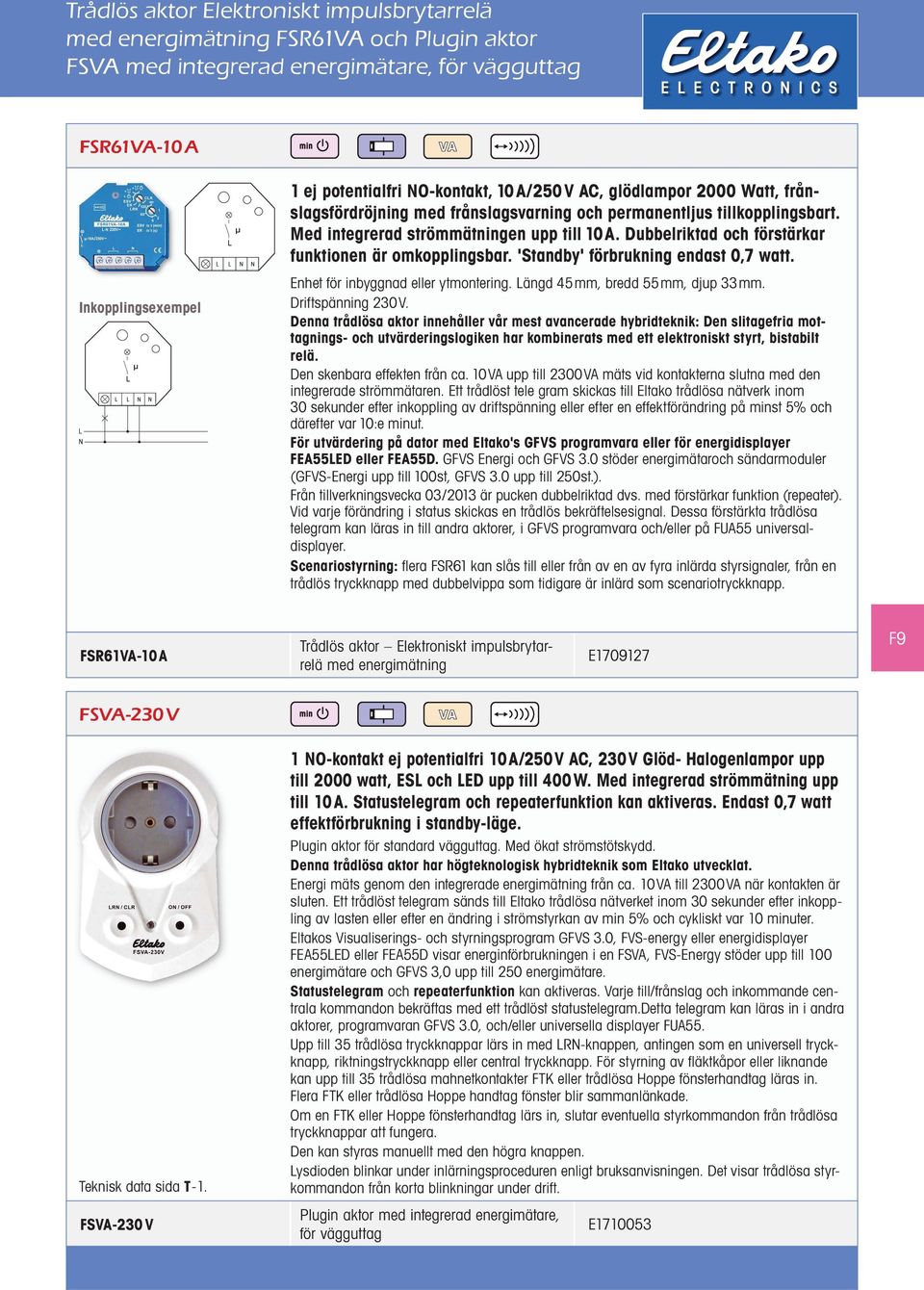

11 Trådlös aktor Elektroniskt impulsbrytarrelä med energimätning FSR61VA och Plugin aktor FSVA med integrerad energimätare, för vägguttag FSR61VA-10A 1 ej potentialfri NO-kontakt, 10A/250V AC, glödlampor 2000 Watt, frånslagsfördröjning med frånslagsvarning och permanentljus tillkopplingsbart. Med integrerad strömmätningen upp till 10A. Dubbelriktad och förstärkar funktionen är omkopplingsbar. 'Standby' förbrukning endast 0,7 watt. Enhet för inbyggnad eller ytmontering. Längd 45mm, bredd 55mm, djup 33mm. Driftspänning 230V. Denna trådlösa aktor innehåller vår mest avancerade hybridteknik: Den slitagefria mottagnings- och utvärderingslogiken har kombinerats med ett elektroniskt styrt, bistabilt relä. Den skenbara effekten från ca. 10VA upp till 2300VA mäts vid kontakterna slutna med den integrerade strömmätaren. Ett trådlöst tele gram skickas till Eltako trådlösa nätverk inom 30 sekunder efter inkoppling av driftspänning eller efter en effektförändring på minst 5% och därefter var 10:e minut. För utvärdering på dator med Eltako's GFVS programvara eller för energidisplayer FEA55LED eller FEA55D. GFVS Energi och GFVS 3.0 stöder energimätaroch sändarmoduler (GFVS-Energi upp till 100st, GFVS 3.0 upp till 250st.). Från tillverkningsvecka 03/2013 är pucken dubbelriktad dvs. med förstärkar funktion (repeater). Vid varje förändring i status skickas en trådlös bekräftelsesignal. Dessa förstärkta trådlösa telegram kan läras in till andra aktorer, i GFVS programvara och/eller på FUA55 universaldisplayer. Scenariostyrning: flera FSR61 kan slås till eller från av en av fyra inlärda styrsignaler, från en trådlös tryckknapp med dubbelvippa som tidigare är inlärd som scenariotryckknapp. FSR61VA-10 A Trådlös aktor Elektroniskt impulsbrytarrelä med energimätning E F9 FSVA-230 V Teknisk data sida T-1. FSVA-230 V 1 NO-kontakt ej potentialfri 10A/250V AC, 230V Glöd- Halogenlampor upp till 2000 watt, ESL och LED upp till 400W. Med integrerad strömmätning upp till 10A. Statustelegram och repeaterfunktion kan aktiveras. Endast 0,7 watt effektförbrukning i standby-läge. Plugin aktor för standard vägguttag. Med ökat strömstötskydd. Denna trådlösa aktor har högteknologisk hybridteknik som Eltako utvecklat. Energi mäts genom den integrerade energimätning från ca. 10VA till 2300VA när kontakten är sluten. Ett trådlöst telegram sänds till Eltako trådlösa nätverket inom 30 sekunder efter inkoppling av lasten eller efter en ändring i strömstyrkan av min 5% och cykliskt var 10 minuter. Eltakos Visualiserings- och styrningsprogram GFVS 3.0, FVS-energy eller energidisplayer FEA55LED eller FEA55D visar energinförbrukningen i en FSVA, FVS-Energy stöder upp till 100 energimätare och GFVS 3,0 upp till 250 energimätare. Statustelegram och repeaterfunktion kan aktiveras. Varje till/frånslag och inkommande centrala kommandon bekräftas med ett trådlöst statustelegram.detta telegram kan läras in i andra aktorer, programvaran GFVS 3.0, och/eller universella displayer FUA55. Upp till 35 trådlösa tryckknappar lärs in med LRN-knappen, antingen som en universell tryckknapp, riktningstryckknapp eller central tryckknapp. För styrning av fläktkåpor eller liknande kan upp till 35 trådlösa mahnetkontakter FTK eller trådlösa Hoppe fönsterhandtag läras in. Flera FTK eller trådlösa Hoppe handtag fönster blir sammanlänkade. Om en FTK eller Hoppe fönsterhandtag lärs in, slutar eventuella styrkommandon från trådlösa tryckknappar att fungera. Den kan styras manuellt med den högra knappen. Lysdioden blinkar under inlärningsproceduren enligt bruksanvisningen. Det visar trådlösa styrkommandon från korta blinkningar under drift. Plugin aktor med integrerad energimätare, för vägguttag E

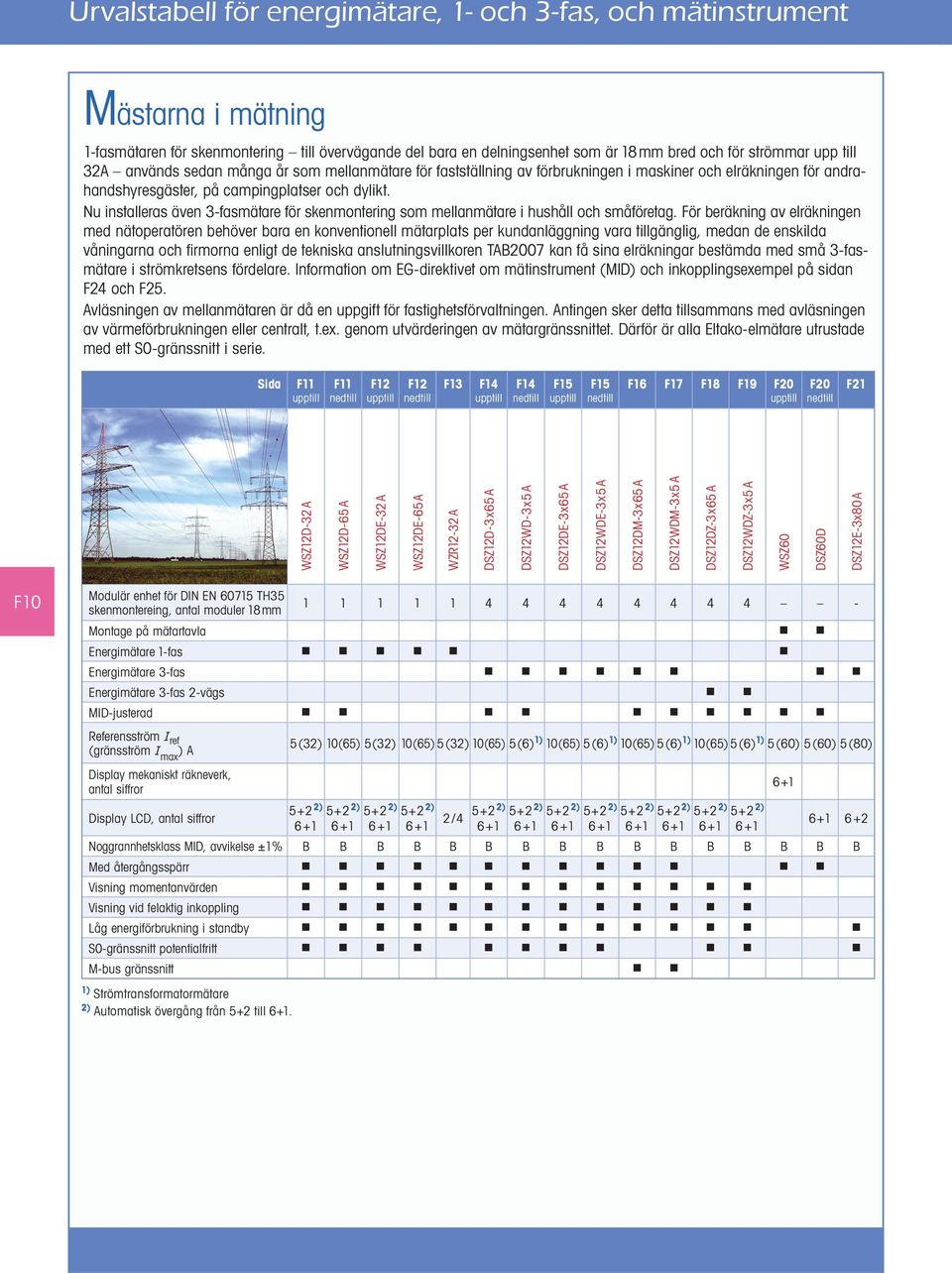

12 Urvalstabell för energimätare, 1- och 3-fas, och mätinstrument Mästarna i mätning 1-fasmätaren för skenmontering till övervägande del bara en delningsenhet som är 18mm bred och för strömmar upp till 32A används sedan många år som mellanmätare för fastställning av förbrukningen i maskiner och elräkningen för andrahandshyresgäster, på campingplatser och dylikt. Nu installeras även 3-fasmätare för skenmontering som mellanmätare i hushåll och småföretag. För beräkning av elräkningen med nätoperatören behöver bara en konventionell mätarplats per kundanläggning vara tillgänglig, medan de enskilda våningarna och fi rmorna enligt de tekniska anslutningsvillkoren TAB2007 kan få sina elräkningar bestämda med små 3-fasmätare i strömkretsens fördelare. Information om EG-direktivet om mätinstrument (MID) och inkopplingsexempel på sidan F24 och F25. Avläsningen av mellanmätaren är då en uppgift för fastighetsförvaltningen. Antingen sker detta tillsammans med avläsningen av värmeförbrukningen eller centralt, t.ex. genom utvärderingen av mätargränssnittet. Därför är alla Eltako-elmätare utrustade med ett S0-gränssnitt i serie. Sida F11 upptill F11 nedtill F12 upptill F12 nedtill F13 F14 upptill F14 nedtill F15 upptill F15 nedtill F16 F17 F18 F19 F20 upptill F20 nedtill F21 WSZ12D-32 A WSZ12D-65 A WSZ12DE-32A WSZ12DE-65A WZR12-32A DSZ12D-3x65A DSZ12WD-3x5A DSZ12DE-3x65A DSZ12WDE-3x5A DSZ12DM-3x65A DSZ12WDM-3x5A DSZ12DZ-3x65A DSZ12WDZ-3x5A WSZ60 DSZ60D DSZ12E-3x80A F10 Modulär enhet för DIN EN TH35 skenmontereing, antal moduler 18mm Montage på mätartavla Energimätare 1-fas Energimätare 3-fas Energimätare 3-fas 2-vägs MID-justerad Referensström I ref (gränsström I max ) A 5(32) 10(65) 5(32) 10(65) 5(32) 10(65) 5(6) 1) 10(65) 5(6) 1) 10(65) 5(6) 1) 10(65) 5(6) 1) 5(60) 5(60) 5(80) Display mekaniskt räkneverk, antal siffror Display LCD, antal siffror 52 2) ) ) 52 2) /4 522) ) ) ) ) ) ) 52 2) Noggrannhetsklass MID, avvikelse ±1% B B B B B B B B B B B B B B B B Med återgångsspärr Visning momentanvärden Visning vid felaktig inkoppling Låg energiförbrukning i standby S0-gränssnitt potentialfritt M-bus gränssnitt 1) Strömtransformatormätare 2) Automatisk övergång från 52 till 61.

13 Energimätare 1-fas WSZ12D MID-certifierad och -godkänd WSZ12D-32A Max strömstyrka 32A, effektförbrukning i stand-by endast 0,4 watt. Modulär enhet för skenmontering enligt DIN-EN TH35. 1 modul = bredd 18mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,4 watt aktiv energi varken mäts eller visas. 1 fas med en strömstyrka på upp till 32A kan anslutas. Inrusningsströmmen är 20mA. Räkneverket kan alltid avläsas även utan strömförsörjning. Ifall strömstyrkan överskrider 50% av maximal strömstyrka, behövs ett ventilationsavstånd på ½ modul till kringliggande utrustning, distansstycke DS14 används då med fördel. Två N-klämmor för tillförlitlig tvärförbindelse av flera mätare. LCD-displayen, som visar 7 siffror, kan vid spänningsbortfall ändå avläsas upp till två gånger under en tvåveckors period. Under displayen finn navigationsknappen, med vilken du kan klicka dig fram i menyn till funktioner du hittar beskrivna i bruksanvisningen. Vid första tryckningen startar bakgrundsbelysningen. Sedan kan du se total energiförbrukning, total energiförbrukning i den återställningsbara tariffen samt aktuella värden för effektförbrukning, spänning och ström. Energiförbrukning indikeras med en blinkande stapel, den blinkar 1000 ggr per kwh. Felmeddelande (Error) Vid felaktig anslutning blinkar error-stapeln snabbt (2 ggr per sekund). Teknisk data sida F22. WSZ12D-32A MID-certifi erad E F11 WSZ12D-65 A Max strömstyrka 65A, effektförbrukning i stand-by endast 0,4 watt. Modulär enhet för skenmontering enligt DIN-EN TH35. 2 moduler = bredd 35mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,4 watt aktiv energi varken mäts eller visas. 1 fas med en strömstyrka på upp till 65A kan anslutas. Inrusningsströmmen är 40mA. Räkneverket kan alltid avläsas även utan strömförsörjning. Ifall strömstyrkan överskrider 50% av maximal strömstyrka, behövs ett ventilationsavstånd på ½ modul till kringliggande utrustning, distansstycke DS14 används då med fördel. Två N-klämmor för tillförlitlig tvärförbindelse av flera mätare. LCD-displayen, som visar 7 siffror, kan vid spänningsbortfall ändå avläsas upp till två gånger under en tvåveckors period. Under displayen finn navigationsknappen, med vilken du kan klicka dig fram i menyn till funktioner du hittar beskrivna i bruksanvisningen. Vid första tryckningen startar bakgrundsbelysningen. Sedan kan du se total energiförbrukning, total energiförbrukning i den återställningsbara tariffen samt aktuella värden för effektförbrukning, spänning och ström. Energiförbrukning indikeras med en blinkande stapel, den blinkar 1000 ggr per kwh. Felmeddelande (Error) Vid felaktig anslutning blinkar error-stapeln snabbt (2 ggr per sekund). Teknisk data sida F22. WSZ12D-65A MID-certifi erad E

14 Energimätare 1-fas WSZ12DE utan godkännande WSZ12DE-32 A Max strömstyrka 32A, effektförbrukning i stand-by endast 0,5 watt. Modulär enhet för skenmontering enligt DIN-EN TH35. 1 modul = bredd 18mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi varken mäts eller visas. Displayen visar normalt den ackumulerade aktiva energin i kwh. Var 30:e sekund visar den istället i 5 sekunder den aktuella förbrukningen i watt. 1 fas med en strömstyrka på upp till 32A kan anslutas. Ifall strömstyrkan överskrider 50% av maximal strömstyrka, behövs ett ventilationsavstånd på ½ modul till kringliggande utrustning, distansstycke DS14 används då med fördel. Inrusningsströmmen är 20mA. Displayen kan avläsas endast med eltillförsel. Förbrukningen har dock sparats permanent och visas igen så snart som elen återkommer. Två N-klämmor för tillförlitlig tvärförbindelse av flera mätare. Vid energiförbrukning blinkar decimalpunkten beroende av energiförbrukningen. Vid fel inkoppling visas 'false' på displayen. Den digitala displayen har 7 siffror. Upp till 99999,99kWh visas två decimaler. Från och med ,0kWh visas endast en decimal. Även vid en maximal elanvändning, som endast är en teoretisk möjlighet, räcker displayen i mer än 15 år. Decimalpunkten anger energiförbrukning. Mätare ansluten, ingen energiförbrukning T = beroende på energiförbrukningen 2000 pulser/kwh Mätare ansluten, korrekt kopplad, med energiförbrukning F12 WSZ12DE-32A utan godkännande E tid T = 50 ms tid WSZ12DE-65 A Max strömstyrka 65A, effektförbrukning i stand-by endast 0,5 watt. Modulär enhet för skenmontering enligt DIN-EN TH35. 2 moduler = bredd 35mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi varken mäts eller visas. Displayen visar normalt den ackumulerade aktiva energin i kwh. Var 30:e sekund visar den istället i 5 sekunder den aktuella förbrukningen i watt. 1 fas med en strömstyrka på upp till 65A kan anslutas. Ifall strömstyrkan överskrider 50% av maximal strömstyrka, behövs ett ventilationsavstånd på ½ modul till kringliggande utrustning, distansstycke DS14 används då med fördel. Inrusningsströmmen är 40mA. Räkneverk kan alltid avläsas även utan eltillförsel. Förbrukningen har dock sparats permanent och visas igen så snart som elen återkommer. Två N-klämmor för tillförlitlig tvärförbindelse av flera mätare. Vid energiförbrukning blinkar decimalpunkten beroende av energiförbrukningen. Vid fel inkoppling visas 'false' på displayen. Den digitala displayen har 7 siffror. Upp till 99999,99kWh visas två decimaler. Från och med ,0kWh visas endast en decimal. Decimalpunkten anger energiförbrukning. Mätare ansluten, ingen energiförbrukning T = beroende på energiförbrukningen 1000 pulser/kwh Mätare ansluten, korrekt kopplad, med energiförbrukning tid tid T = 50 ms WSZ12DE-65A utan godkännande

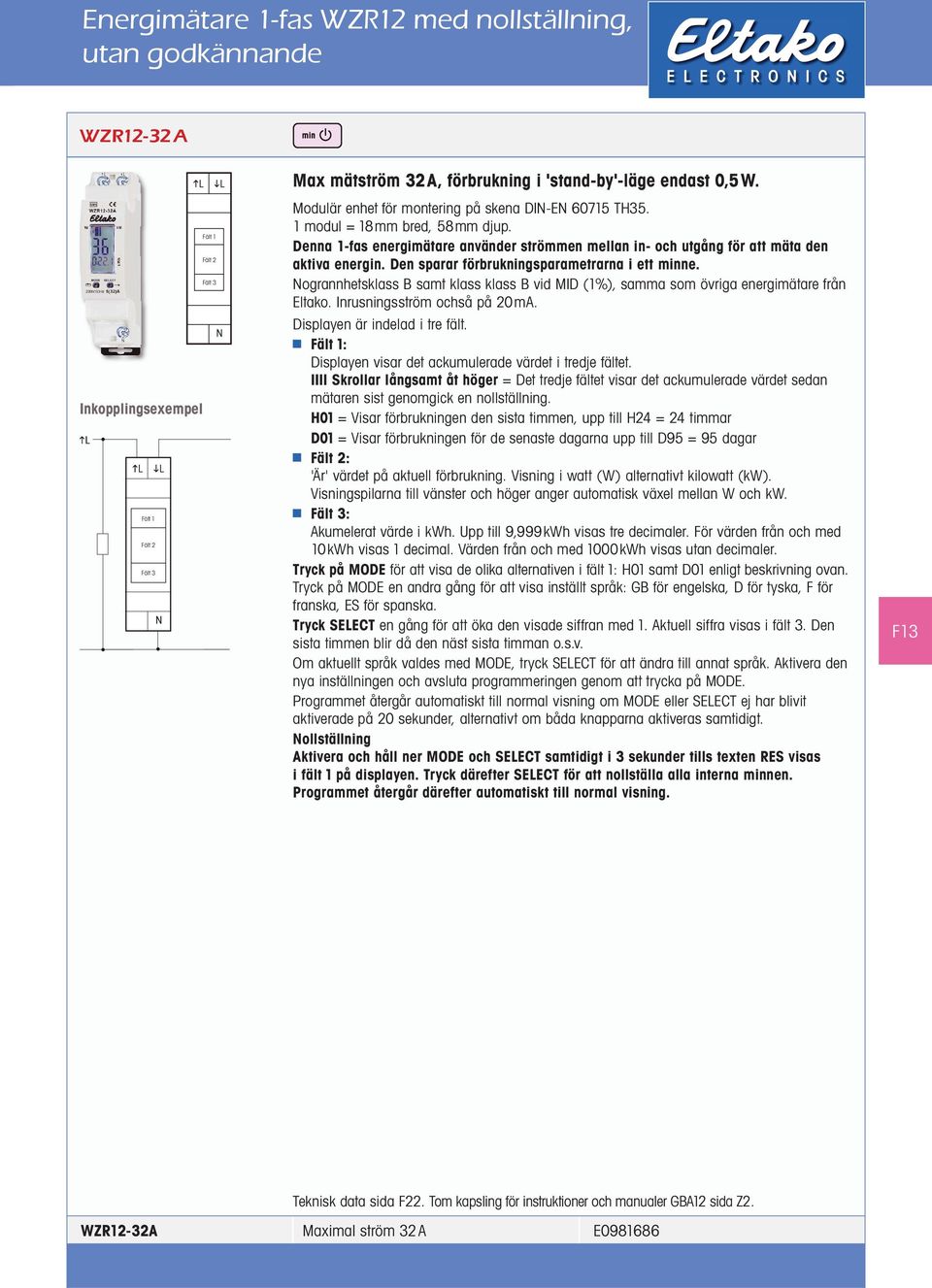

15 Energimätare 1-fas WZR12 med nollställning, utan godkännande WZR12-32A Max mätström 32A, förbrukning i 'stand-by'-läge endast 0,5W. Fält 1 Fält 2 Fält 3 Fält 1 Fält 2 Fält 3 Modulär enhet för montering på skena DIN-EN TH35. 1 modul = 18mm bred, 58mm djup. Denna 1-fas energimätare använder strömmen mellan in- och utgång för att mäta den aktiva energin. Den sparar förbrukningsparametrarna i ett minne. Nogrannhetsklass B samt klass klass B vid MID (1%), samma som övriga energimätare från Eltako. Inrusningsström ochså på 20mA. Displayen är indelad i tre fält. Fält 1: Displayen visar det ackumulerade värdet i tredje fältet. IIII Skrollar långsamt åt höger = Det tredje fältet visar det ackumulerade värdet sedan mätaren sist genomgick en nollställning. H01 = Visar förbrukningen den sista timmen, upp till H24 = 24 timmar D01 = Visar förbrukningen för de senaste dagarna upp till D95 = 95 dagar Fält 2: 'Är' värdet på aktuell förbrukning. Visning i watt (W) alternativt kilowatt (kw). Visningspilarna till vänster och höger anger automatisk växel mellan W och kw. Fält 3: Akumelerat värde i kwh. Upp till 9,999kWh visas tre decimaler. För värden från och med 10kWh visas 1 decimal. Värden från och med 1000kWh visas utan decimaler. Tryck på MODE för att visa de olika alternativen i fält 1: H01 samt D01 enligt beskrivning ovan. Tryck på MODE en andra gång för att visa inställt språk: GB för engelska, D för tyska, F för franska, ES för spanska. Tryck SELECT en gång för att öka den visade siffran med 1. Aktuell siffra visas i fält 3. Den sista timmen blir då den näst sista timman o.s.v. Om aktuellt språk valdes med MODE, tryck SELECT för att ändra till annat språk. Aktivera den nya inställningen och avsluta programmeringen genom att trycka på MODE. Programmet återgår automatiskt till normal visning om MODE eller SELECT ej har blivit aktiverade på 20 sekunder, alternativt om båda knapparna aktiveras samtidigt. Nollställning Aktivera och håll ner MODE och SELECT samtidigt i 3 sekunder tills texten RES visas i fält 1 på displayen. Tryck därefter SELECT för att nollställa alla interna minnen. Programmet återgår därefter automatiskt till normal visning. F13 Teknisk data sida F22. Tom kapsling för instruktioner och manualer GBA12 sida Z2. WZR12-32A Maximal ström 32A E

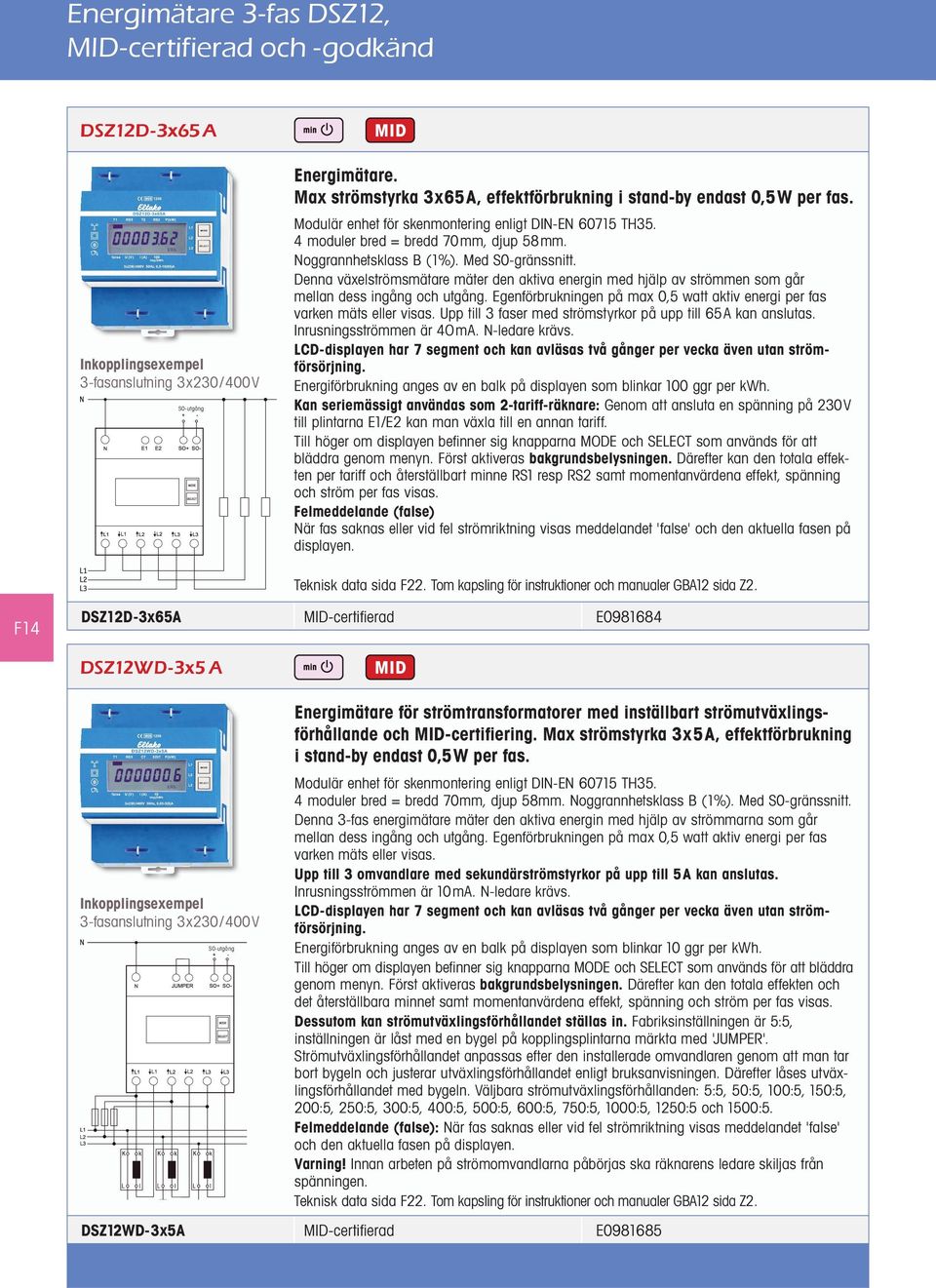

16 Energimätare 3-fas DSZ12, MID-certifierad och -godkänd DSZ12D-3x65 A 3-fasanslutning 3x230/ 400V S0-utgång Energimätare. Max strömstyrka 3x65A, effektförbrukning i stand-by endast 0,5W per fas. Modulär enhet för skenmontering enligt DIN-EN TH35. 4 moduler bred = bredd 70mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi per fas varken mäts eller visas. Upp till 3 faser med strömstyrkor på upp till 65A kan anslutas. Inrusningsströmmen är 4OmA. N-ledare krävs. LCD-displayen har 7 segment och kan avläsas två gånger per vecka även utan strömförsörjning. Energiförbrukning anges av en balk på displayen som blinkar 100 ggr per kwh. Kan seriemässigt användas som 2-tariff-räknare: Genom att ansluta en spänning på 230V till plintarna E1/E2 kan man växla till en annan tariff. Till höger om displayen befinner sig knapparna MODE och SELECT som används för att bläddra genom menyn. Först aktiveras bakgrundsbelysningen. Därefter kan den totala effekten per tariff och återställbart minne RS1 resp RS2 samt momentanvärdena effekt, spänning och ström per fas visas. Felmeddelande (false) När fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen på displayen. Teknisk data sida F22. Tom kapsling för instruktioner och manualer GBA12 sida Z2. F14 DSZ12D-3x65A MID-certifi erad E WSZ12B-65A DSZ12WD-3x5 A 3-fasanslutning 3x230/ 400V S0-utgång Energimätare för strömtransformatorer med inställbart strömutväxlingsförhållande och MID-certifiering. Max strömstyrka 3x5A, effektförbrukning i stand-by endast 0,5W per fas. Modulär enhet för skenmontering enligt DIN-EN TH35. 4 moduler bred = bredd 70mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna 3-fas energimätare mäter den aktiva energin med hjälp av strömmarna som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi per fas varken mäts eller visas. Upp till 3 omvandlare med sekundärströmstyrkor på upp till 5A kan anslutas. Inrusningsströmmen är 10mA. N-ledare krävs. LCD-displayen har 7 segment och kan avläsas två gånger per vecka även utan strömförsörjning. Energiförbrukning anges av en balk på displayen som blinkar 10 ggr per kwh. Till höger om displayen befinner sig knapparna MODE och SELECT som används för att bläddra genom menyn. Först aktiveras bakgrundsbelysningen. Därefter kan den totala effekten och det återställbara minnet samt momentanvärdena effekt, spänning och ström per fas visas. Dessutom kan strömutväxlingsförhållandet ställas in. Fabriksinställningen är 5:5, inställningen är låst med en bygel på kopplingsplintarna märkta med 'JUMPER'. Strömutväxlingsförhållandet anpassas efter den installerade omvandlaren genom att man tar bort bygeln och justerar utväxlingsförhållandet enligt bruksanvisningen. Därefter låses utväxlingsförhållandet med bygeln. Väljbara strömutväxlingsförhållanden: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 och 1500:5. Felmeddelande (false): När fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen på displayen. Varning! Innan arbeten på strömomvandlarna påbörjas ska räknarens ledare skiljas från spänningen. Teknisk data sida F22. Tom kapsling för instruktioner och manualer GBA12 sida Z2. DSZ12WD-3x5A MID-certifi erad E

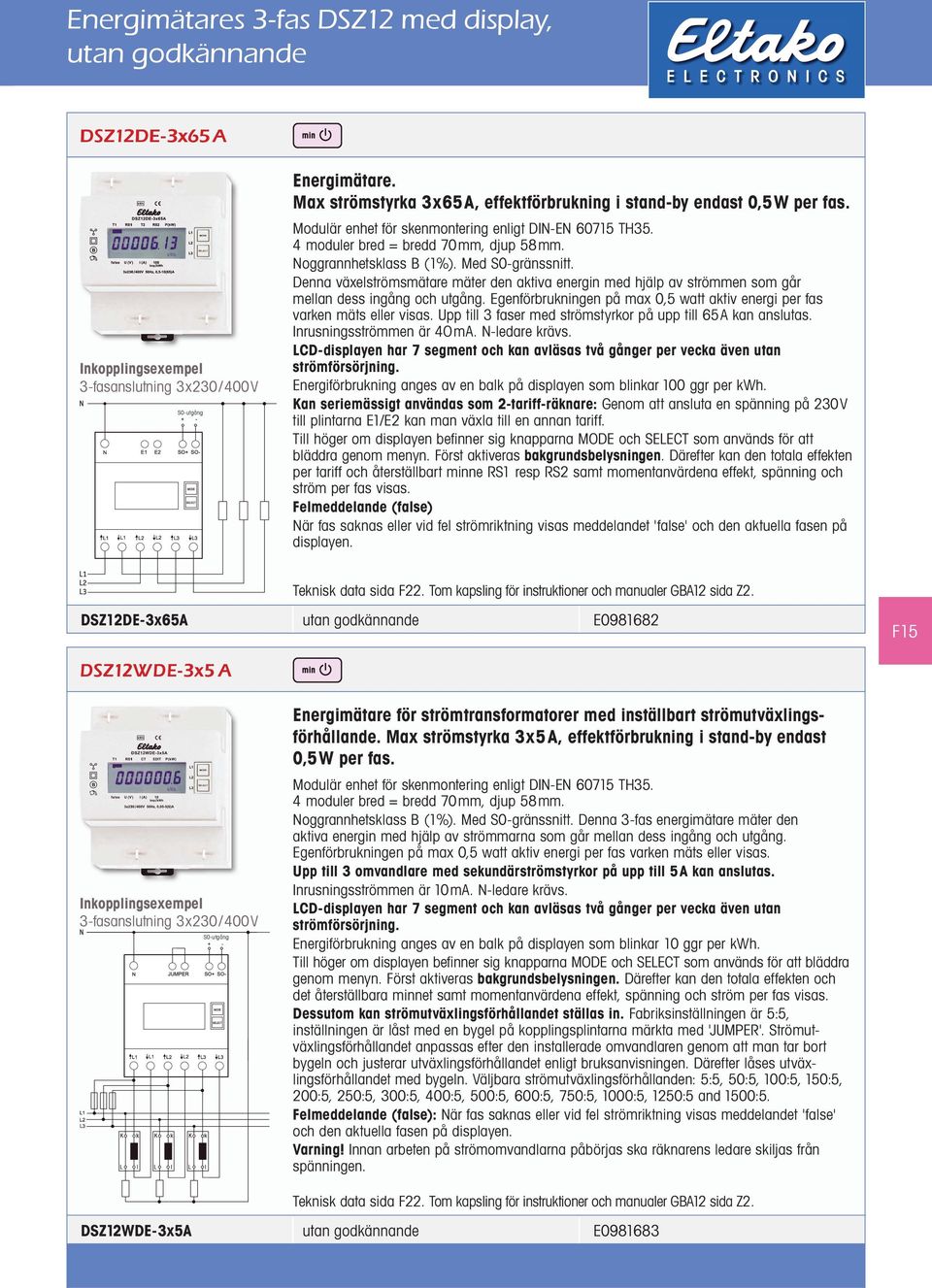

17 Energimätares 3-fas DSZ12 med display, utan godkännande DSZ12DE-3x65 A 3-fasanslutning 3x230/ 400V S0-utgång Energimätare. Max strömstyrka 3x65A, effektförbrukning i stand-by endast 0,5W per fas. Modulär enhet för skenmontering enligt DIN-EN TH35. 4 moduler bred = bredd 70mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi per fas varken mäts eller visas. Upp till 3 faser med strömstyrkor på upp till 65A kan anslutas. Inrusningsströmmen är 4OmA. N-ledare krävs. LCD-displayen har 7 segment och kan avläsas två gånger per vecka även utan strömförsörjning. Energiförbrukning anges av en balk på displayen som blinkar 100 ggr per kwh. Kan seriemässigt användas som 2-tariff-räknare: Genom att ansluta en spänning på 230V till plintarna E1/E2 kan man växla till en annan tariff. Till höger om displayen befinner sig knapparna MODE och SELECT som används för att bläddra genom menyn. Först aktiveras bakgrundsbelysningen. Därefter kan den totala effekten per tariff och återställbart minne RS1 resp RS2 samt momentanvärdena effekt, spänning och ström per fas visas. Felmeddelande (false) När fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen på displayen. Teknisk data sida F22. Tom kapsling för instruktioner och manualer GBA12 sida Z2. DSZ12DE-3x65A utan godkännande E F15 WSZ12B-65A DSZ12WDE-3x5 A 3-fasanslutning 3x230/ 400V S0-utgång Energimätare för strömtransformatorer med inställbart strömutväxlingsförhållande. Max strömstyrka 3x5A, effektförbrukning i stand-by endast 0,5W per fas. Modulär enhet för skenmontering enligt DIN-EN TH35. 4 moduler bred = bredd 70mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna 3-fas energimätare mäter den aktiva energin med hjälp av strömmarna som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi per fas varken mäts eller visas. Upp till 3 omvandlare med sekundärströmstyrkor på upp till 5A kan anslutas. Inrusningsströmmen är 10mA. N-ledare krävs. LCD-displayen har 7 segment och kan avläsas två gånger per vecka även utan strömförsörjning. Energiförbrukning anges av en balk på displayen som blinkar 10 ggr per kwh. Till höger om displayen befinner sig knapparna MODE och SELECT som används för att bläddra genom menyn. Först aktiveras bakgrundsbelysningen. Därefter kan den totala effekten och det återställbara minnet samt momentanvärdena effekt, spänning och ström per fas visas. Dessutom kan strömutväxlingsförhållandet ställas in. Fabriksinställningen är 5:5, inställningen är låst med en bygel på kopplingsplintarna märkta med 'JUMPER'. Strömutväxlingsförhållandet anpassas efter den installerade omvandlaren genom att man tar bort bygeln och justerar utväxlingsförhållandet enligt bruksanvisningen. Därefter låses utväxlingsförhållandet med bygeln. Väljbara strömutväxlingsförhållanden: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 and 1500:5. Felmeddelande (false): När fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen på displayen. Varning! Innan arbeten på strömomvandlarna påbörjas ska räknarens ledare skiljas från spänningen. Teknisk data sida F22. Tom kapsling för instruktioner och manualer GBA12 sida Z2. DSZ12WDE-3x5A utan godkännande E

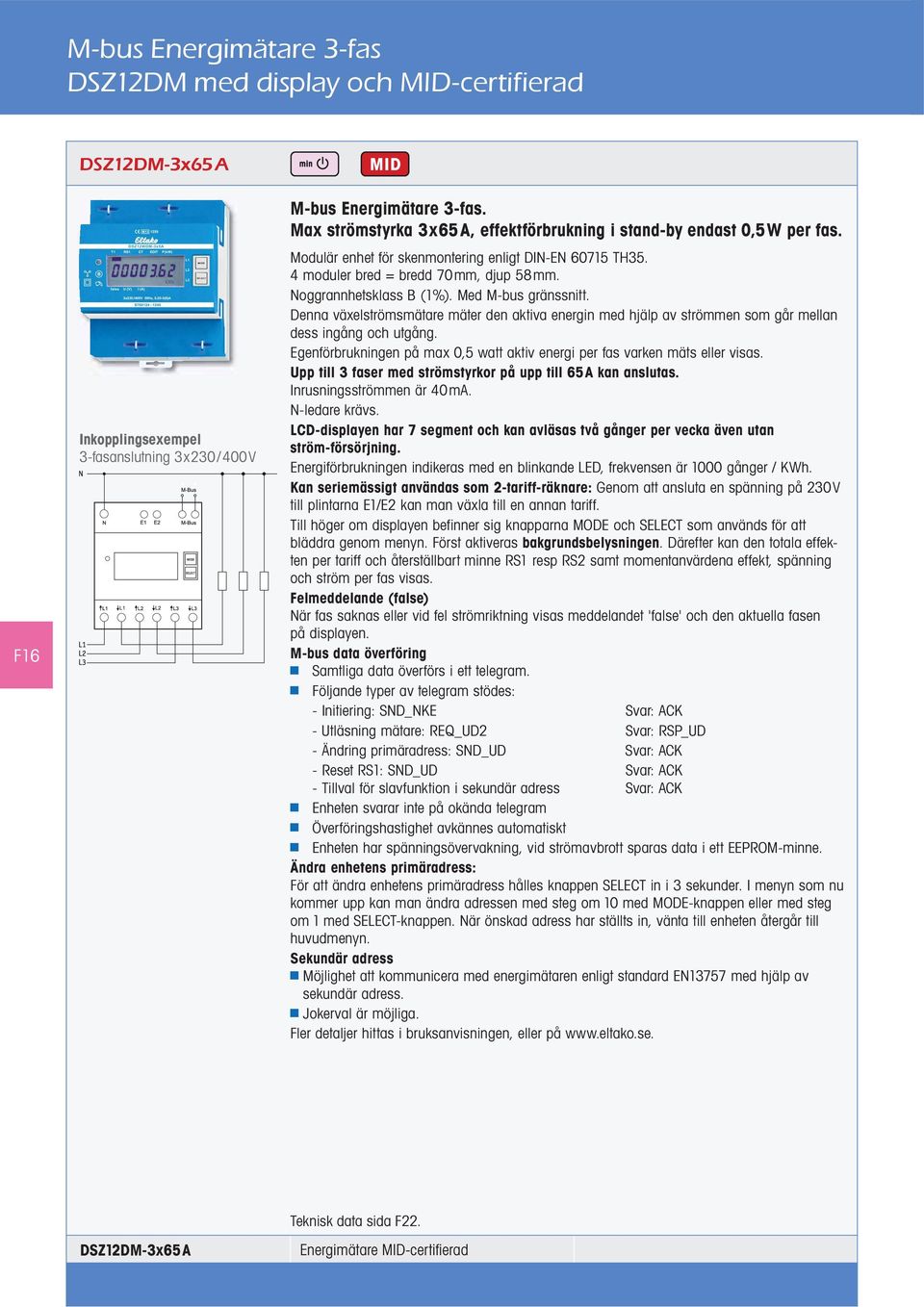

18 M-bus Energimätare 3-fas DSZ12DM med display och MID-certifierad DSZ12DM-3x65A F16 3-fasanslutning 3x230/ 400V M-bus Energimätare 3-fas. Max strömstyrka 3x65A, effektförbrukning i stand-by endast 0,5W per fas. Modulär enhet för skenmontering enligt DIN-EN TH35. 4 moduler bred = bredd 70mm, djup 58mm. Noggrannhetsklass B (1%). Med M-bus gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi per fas varken mäts eller visas. Upp till 3 faser med strömstyrkor på upp till 65A kan anslutas. Inrusningsströmmen är 40mA. N-ledare krävs. LCD-displayen har 7 segment och kan avläsas två gånger per vecka även utan ström-försörjning. Energiförbrukningen indikeras med en blinkande LED, frekvensen är 1000 gånger / KWh. Kan seriemässigt användas som 2-tariff-räknare: Genom att ansluta en spänning på 230V till plintarna E1/E2 kan man växla till en annan tariff. Till höger om displayen befinner sig knapparna MODE och SELECT som används för att bläddra genom menyn. Först aktiveras bakgrundsbelysningen. Därefter kan den totala effekten per tariff och återställbart minne RS1 resp RS2 samt momentanvärdena effekt, spänning och ström per fas visas. Felmeddelande (false) När fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen på displayen. M-bus data överföring Samtliga data överförs i ett telegram. Följande typer av telegram stödes: - Initiering: SND_NKE Svar: ACK - Utläsning mätare: REQ_UD2 Svar: RSP_UD - Ändring primäradress: SND_UD Svar: ACK - Reset RS1: SND_UD Svar: ACK - Tillval för slavfunktion i sekundär adress Svar: ACK Enheten svarar inte på okända telegram Överföringshastighet avkännes automatiskt Enheten har spänningsövervakning, vid strömavbrott sparas data i ett EEPROM-minne. Ändra enhetens primäradress: För att ändra enhetens primäradress hålles knappen SELECT in i 3 sekunder. I menyn som nu kommer upp kan man ändra adressen med steg om 10 med MODE-knappen eller med steg om 1 med SELECT-knappen. När önskad adress har ställts in, vänta till enheten återgår till huvudmenyn. Sekundär adress Möjlighet att kommunicera med energimätaren enligt standard EN13757 med hjälp av sekundär adress. Jokerval är möjliga. Fler detaljer hittas i bruksanvisningen, eller på DSZ12DM-3x65A Teknisk data sida F22. Energimätare MID-certifi erad

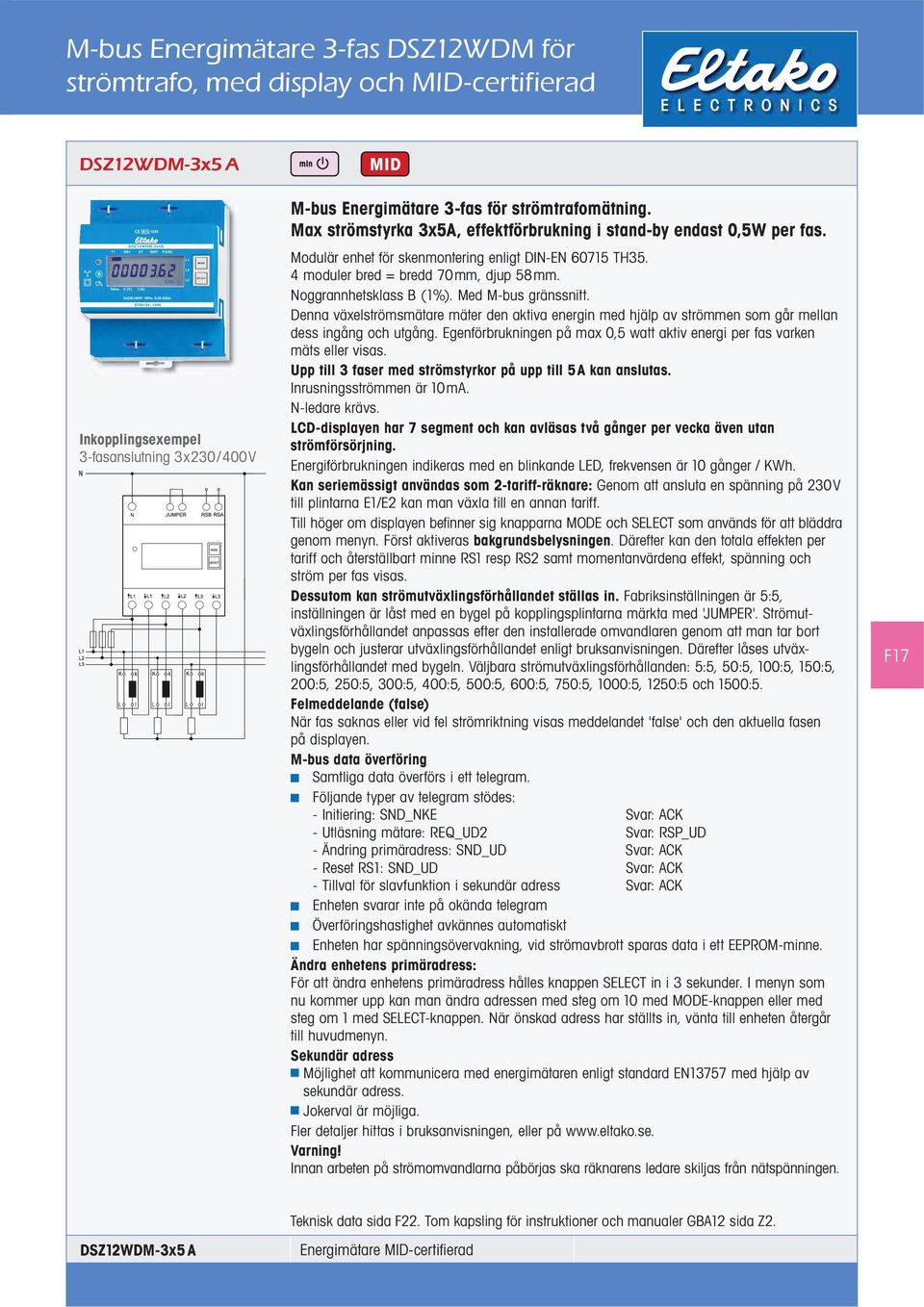

19 M-bus Energimätare 3-fas DSZ12WDM för strömtrafo, med display och MID-certifierad DSZ12WDM-3x5 A 3-fasanslutning 3x230/ 400V M-bus Energimätare 3-fas för strömtrafomätning. Max strömstyrka 3x5A, effektförbrukning i stand-by endast 0,5W per fas. Modulär enhet för skenmontering enligt DIN-EN TH35. 4 moduler bred = bredd 70mm, djup 58mm. Noggrannhetsklass B (1%). Med M-bus gränssnitt. Denna växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi per fas varken mäts eller visas. Upp till 3 faser med strömstyrkor på upp till 5A kan anslutas. Inrusningsströmmen är 10mA. N-ledare krävs. LCD-displayen har 7 segment och kan avläsas två gånger per vecka även utan strömförsörjning. Energiförbrukningen indikeras med en blinkande LED, frekvensen är 10 gånger / KWh. Kan seriemässigt användas som 2-tariff-räknare: Genom att ansluta en spänning på 230V till plintarna E1/E2 kan man växla till en annan tariff. Till höger om displayen befinner sig knapparna MODE och SELECT som används för att bläddra genom menyn. Först aktiveras bakgrundsbelysningen. Därefter kan den totala effekten per tariff och återställbart minne RS1 resp RS2 samt momentanvärdena effekt, spänning och ström per fas visas. Dessutom kan strömutväxlingsförhållandet ställas in. Fabriksinställningen är 5:5, inställningen är låst med en bygel på kopplingsplintarna märkta med 'JUMPER'. Strömutväxlingsförhållandet anpassas efter den installerade omvandlaren genom att man tar bort bygeln och justerar utväxlingsförhållandet enligt bruksanvisningen. Därefter låses utväxlingsförhållandet med bygeln. Väljbara strömutväxlingsförhållanden: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 och 1500:5. Felmeddelande (false) När fas saknas eller vid fel strömriktning visas meddelandet 'false' och den aktuella fasen på displayen. M-bus data överföring Samtliga data överförs i ett telegram. Följande typer av telegram stödes: - Initiering: SND_NKE Svar: ACK - Utläsning mätare: REQ_UD2 Svar: RSP_UD - Ändring primäradress: SND_UD Svar: ACK - Reset RS1: SND_UD Svar: ACK - Tillval för slavfunktion i sekundär adress Svar: ACK Enheten svarar inte på okända telegram Överföringshastighet avkännes automatiskt Enheten har spänningsövervakning, vid strömavbrott sparas data i ett EEPROM-minne. Ändra enhetens primäradress: För att ändra enhetens primäradress hålles knappen SELECT in i 3 sekunder. I menyn som nu kommer upp kan man ändra adressen med steg om 10 med MODE-knappen eller med steg om 1 med SELECT-knappen. När önskad adress har ställts in, vänta till enheten återgår till huvudmenyn. Sekundär adress Möjlighet att kommunicera med energimätaren enligt standard EN13757 med hjälp av sekundär adress. Jokerval är möjliga. Fler detaljer hittas i bruksanvisningen, eller på Varning! Innan arbeten på strömomvandlarna påbörjas ska räknarens ledare skiljas från nätspänningen. F17 DSZ12WDM-3x5 A Teknisk data sida F22. Tom kapsling för instruktioner och manualer GBA12 sida Z2. Energimätare MID-certifi erad

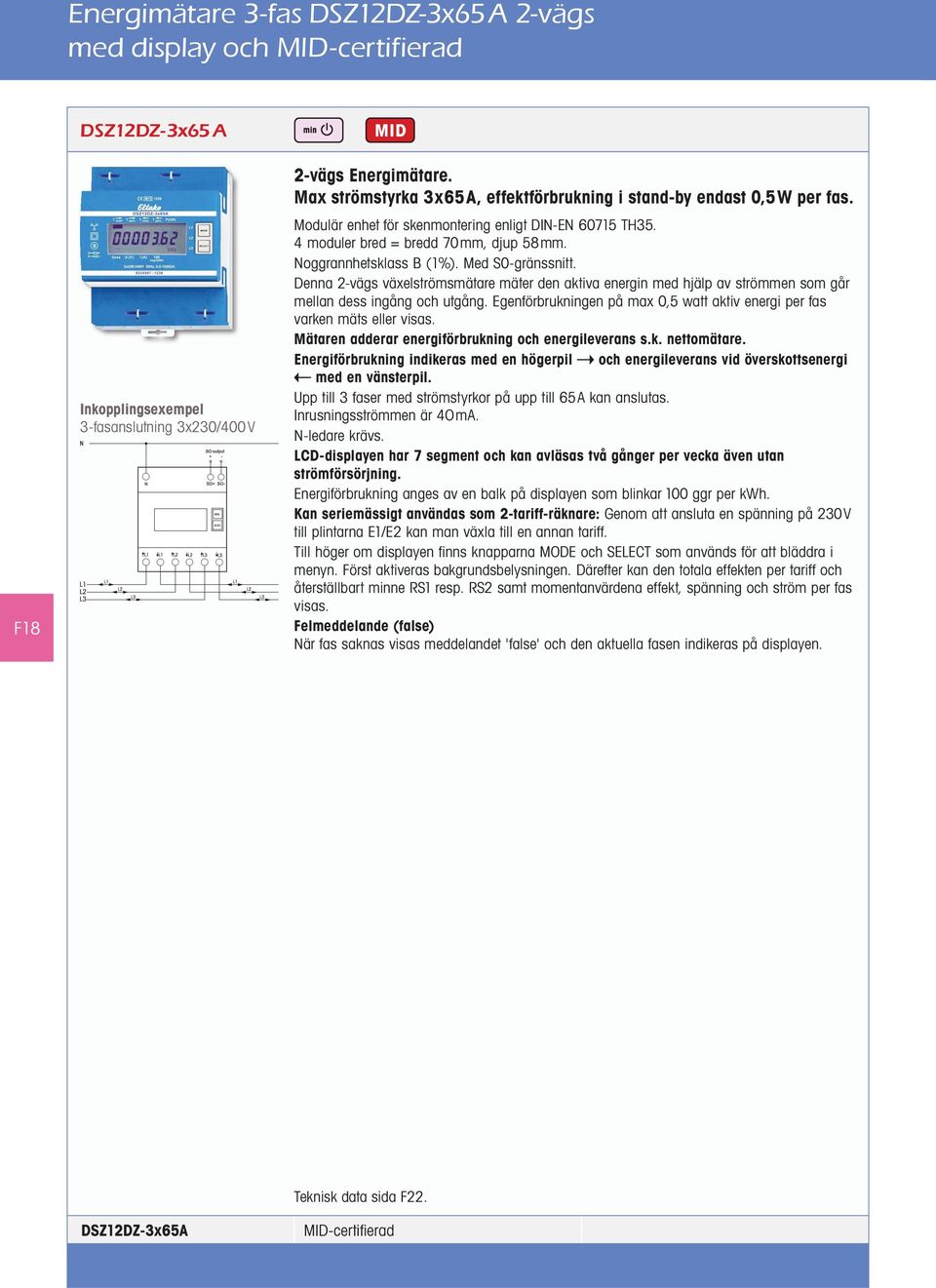

20 Energimätare 3-fas DSZ12DZ-3x65A 2-vägs med display och MID-certifierad DSZ12DZ-3x65 A F18 3-fasanslutning 3x230/400 V 2-vägs Energimätare. Max strömstyrka 3x65A, effektförbrukning i stand-by endast 0,5W per fas. Modulär enhet för skenmontering enligt DIN-EN TH35. 4 moduler bred = bredd 70mm, djup 58mm. Noggrannhetsklass B (1%). Med S0-gränssnitt. Denna 2-vägs växelströmsmätare mäter den aktiva energin med hjälp av strömmen som går mellan dess ingång och utgång. Egenförbrukningen på max 0,5 watt aktiv energi per fas varken mäts eller visas. Mätaren adderar energiförbrukning och energileverans s.k. nettomätare. Energiförbrukning indikeras med en högerpil och energileverans vid överskottsenergi med en vänsterpil. Upp till 3 faser med strömstyrkor på upp till 65A kan anslutas. Inrusningsströmmen är 4OmA. N-ledare krävs. LCD-displayen har 7 segment och kan avläsas två gånger per vecka även utan strömförsörjning. Energiförbrukning anges av en balk på displayen som blinkar 100 ggr per kwh. Kan seriemässigt användas som 2-tariff-räknare: Genom att ansluta en spänning på 230V till plintarna E1/E2 kan man växla till en annan tariff. Till höger om displayen finns knapparna MODE och SELECT som används för att bläddra i menyn. Först aktiveras bakgrundsbelysningen. Därefter kan den totala effekten per tariff och återställbart minne RS1 resp. RS2 samt momentanvärdena effekt, spänning och ström per fas visas. Felmeddelande (false) När fas saknas visas meddelandet 'false' och den aktuella fasen indikeras på displayen. DSZ12DZ-3x65A Teknisk data sida F22. MID-certifi erad
