Drift & Skötsel MAO. Vattenkylt portabelt enhetsaggregat

Transkript

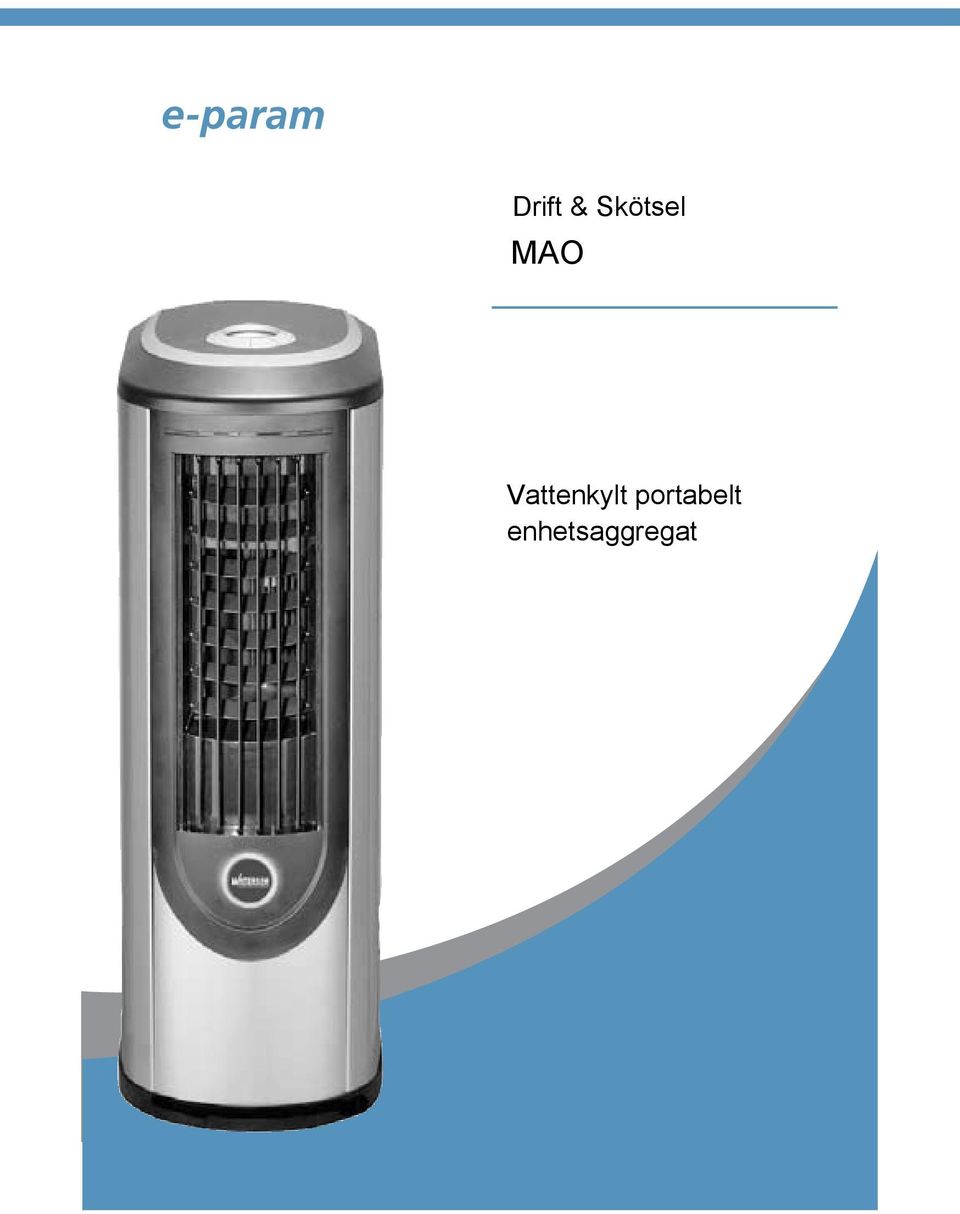

1 Drift & Skötsel MAO Vattenkylt portabelt enhetsaggregat

2 MAO är enkel att använda och ger svalkande luft

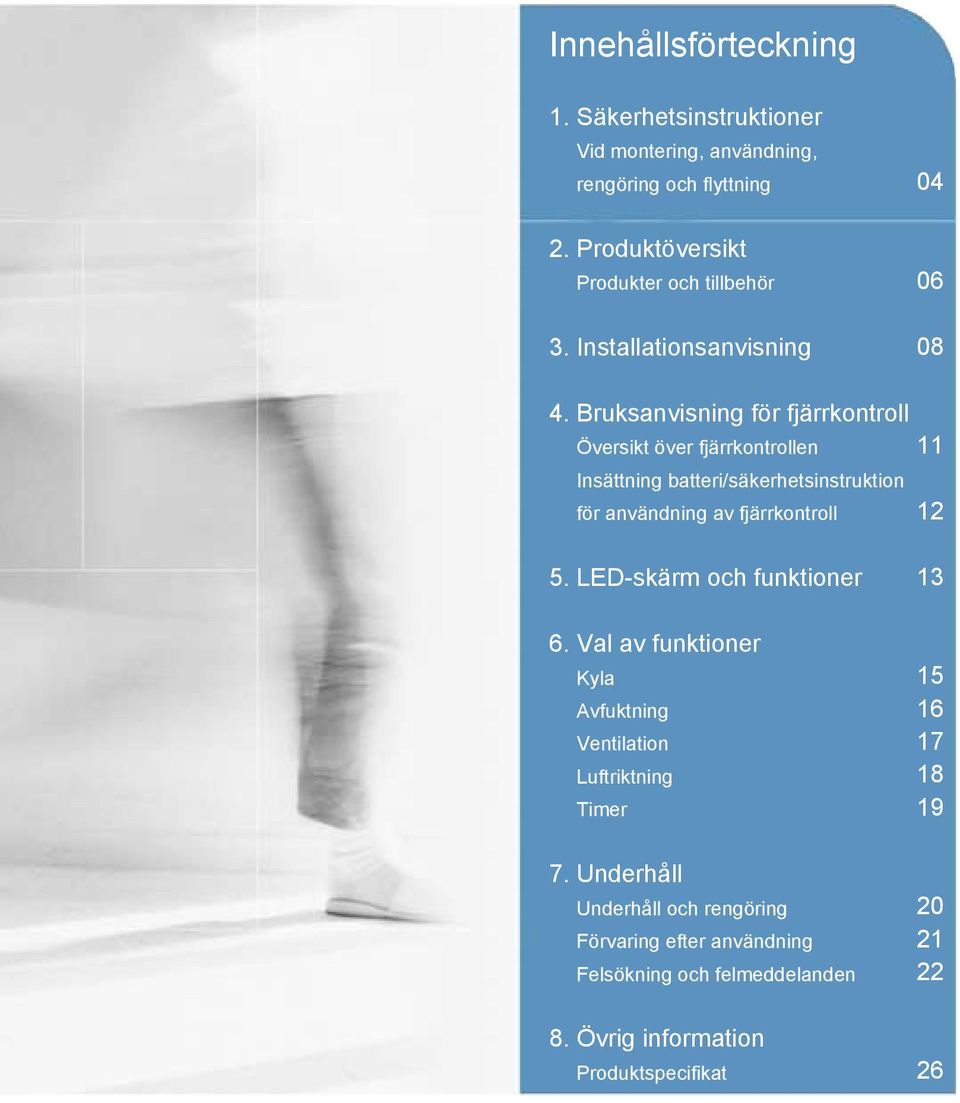

3 Innehållsförteckning 1. Säkerhetsinstruktioner Vid montering, användning, rengöring och flyttning 2. Produktöversikt Produkter och tillbehör 3. Installationsanvisning Bruksanvisning för fjärrkontroll Översikt över fjärrkontrollen 11 Insättning batteri/säkerhetsinstruktion för användning av fjärrkontroll LED-skärm och funktioner 6. Val av funktioner Kyla Avfuktning Ventilation Luftriktning Timer 7. Underhåll Underhåll och rengöring Förvaring efter användning Felsökning och felmeddelanden 8. Övrig information Produktspecifikat

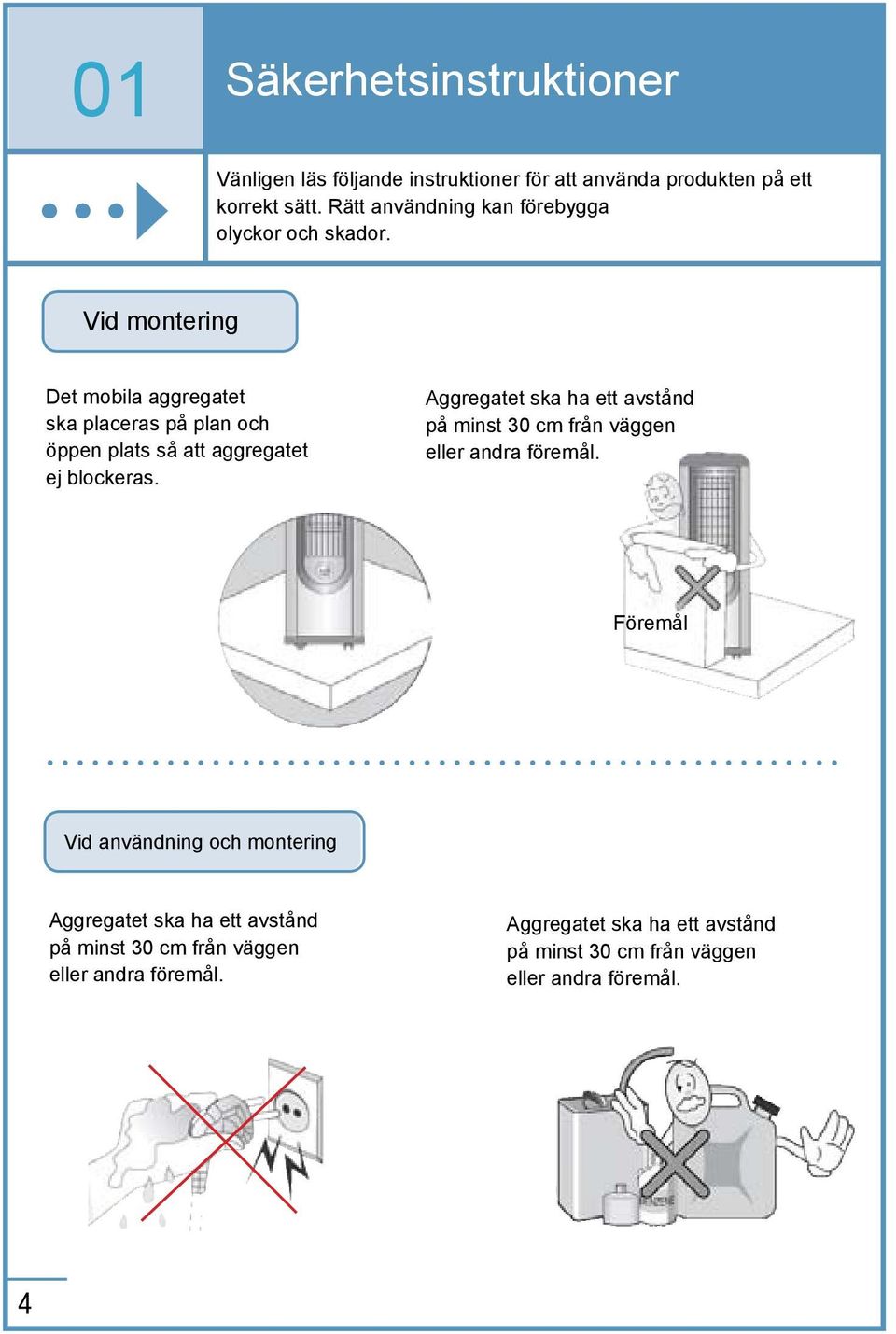

4 01 Säkerhetsinstruktioner Vänligen läs följande instruktioner för att använda produkten på ett korrekt sätt. Rätt användning kan förebygga olyckor och skador. Vid montering Det mobila aggregatet ska placeras på plan och öppen plats så att aggregatet ej blockeras. Aggregatet ska ha ett avstånd på minst 30 cm från väggen eller andra föremål. Föremål Vid användning och montering Aggregatet ska ha ett avstånd på minst 30 cm från väggen eller andra föremål. Aggregatet ska ha ett avstånd på minst 30 cm från väggen eller andra föremål. 4

5 01 Säkerhetsinstruktioner Säkerhetsinstruktion Transportera aggregatet Hjulen på aggregatet kan skadas vid flytt. Speciellt när aggregatet transporteras vid trappor och hörn. Aggregatet får ej läggas ned utan måste alltid vara stående vid transport. Vid flytt, se till att avlägsna allt vatten genom att öppna dräneringen (gummilock) på baksidan. Kom ihåg att dra ur kontakten innan flytt av aggregat Produktöversikt Installationsanvisning Bruksanvisning för fjärrkontroll Observera Kom ihåg att stänga av vattenkranan till kylaren när aggregatet inte är under uppsyn. Det rekommenderas att aggregatet inte används på följande platser: I närheten av eldstad I sol I närheten av vatten eller fuktighet I närheten av bad eller bassäng Om aggregatet är i drift, får inte slangen för vattenintag eller utlopp tas ur. Vattenanslutet aggregatet får inte tas i bruk vid vattenstopp eller läckage Aggregatet ska stå rakt upp vid förvaring. Om det uppstår något fel på aggregatet var vänlig kontakta återförsäljaren. 5 LED-skärm och funktioner Val av funktioner Underhåll Övrig information

6 02 Produktöversikt Produkten har enastående hållbarhet och smälter väl in i miljön. Produkt (framsida) Produkt (baksida) Funktionsknappar Stickkontakt LED-statusskärm Spak som kontrollerar de horisontella luftriktarna Fästskruv för filterlucka Insugningsgaller Luftblås Horisontell luftriktare Vertikal luftriktare Röd slang (avlopp) Blå slang (vattenintag) Ventil för kontroll av vattennivå Synglas för att kontrollera vattenflöde 6 Avloppslock (gummilock) Hjul

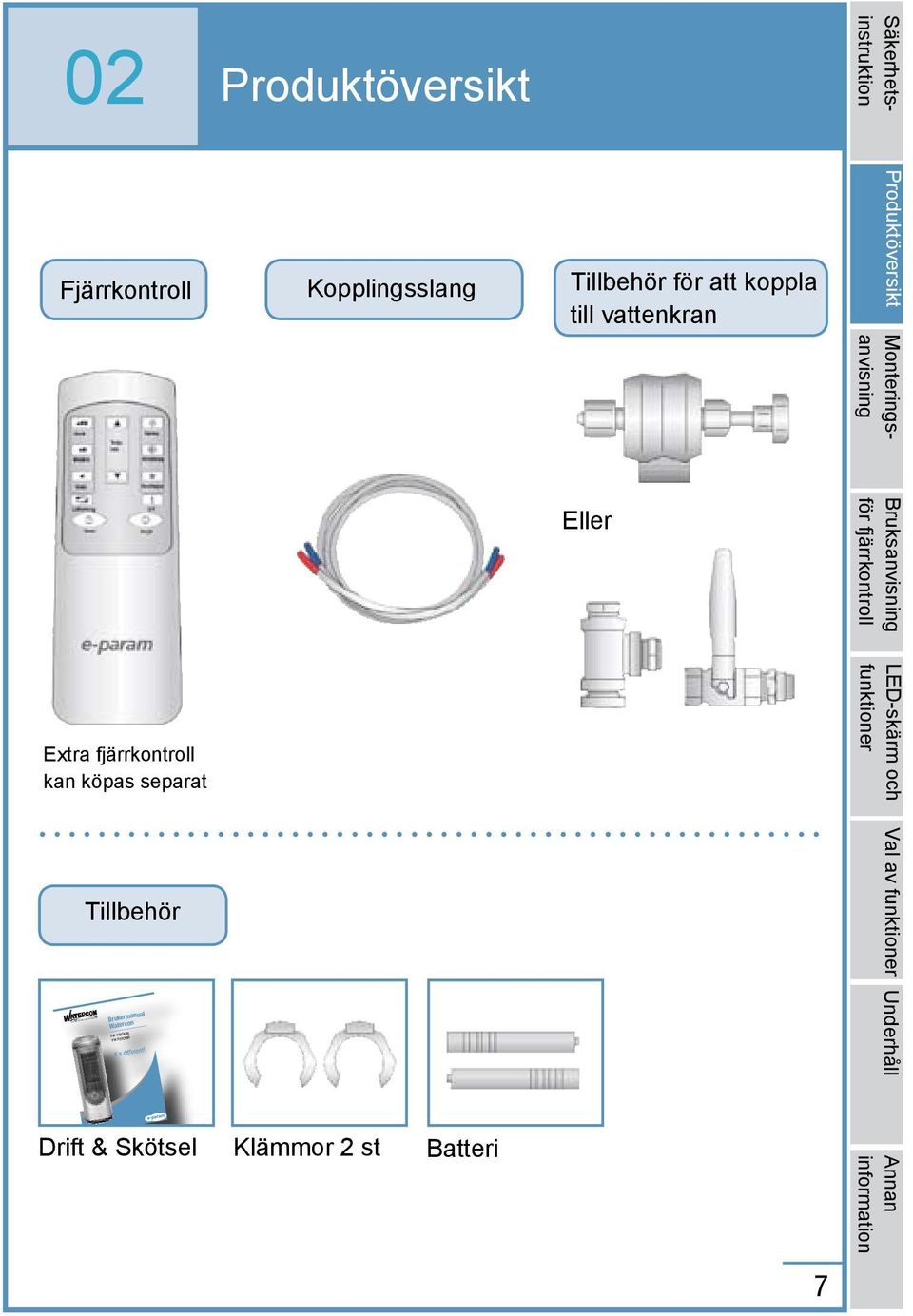

7 02 Produktöversikt Säkerhetsinstruktion Fjärrkontroll Kopplingsslang Tillbehör för att koppla till vattenkran Produktöversikt Monteringsanvisning Eller Bruksanvisning för fjärrkontroll Extra fjärrkontroll kan köpas separat LED-skärm och funktioner Outdoor-Unitless Air-Conditioner Tillbehör Brukermanual Watercon PW-P09CNNS PW-P09CNNR It`s different! Drift & Skötsel Klämmor 2 st Batteri 7 Val av funktioner Underhåll Annan information

8 03 Installationsanvisning E-params MAO har inte behov av luftintag utifrån och har alltid en bra kylfunktion Säkerhetsinstruktioner för installation - MAO klarar maximalt fem bar i vattentryck. Om vattentrycket är högre än maxgränsen måste en reduktionsventil installeras. Om vattentrycket är lägre än standardvattentrycket så rekommenderas det att installationen sker på ett annat sätt. Tex genom installation av tryckstegringspump eller användning av större rör. - Vid montering av MAO, rekommenderar vi att använda standardmaterial (ventil, tillbehör för koppling till vattenkran, klämmor) som medföljer leveransen. - Var uppmärksam på att vattenintag och uttag inte förväxlas då det kan skada aggregatet. - För vattenrör från vägg eller tak rekommenderas det att använda kopparrör eller liknande material. - Om stickkontakten är trasig, kan den vara livsfarlig, och bör omeddelbart bytas av en tekniker, producent eller försäljare. Installation av aggregat - Den flyttbara enheten placeras på plan och öppen plats så att inte luftströmmarna blir blockerade. - Aggregatet bör minst ha ett avstånd på 30 cm från vägg eller andra föremål. 8

9 03 Installationsanvisning Säkerhetsinstruktion Hur slangen ska kopplas - Vid koppling av slangen, ska slangänden kapas rakt. - Utsidan av slangen som ska kopplas, får ej skadas och ska hållas ren. Efter kopplingen, ska klämmorna sättas på kopplingspunkten för att förhindra läckage. - Om ändan på slangen är skadad, skär av 2-3 cm av änden och koppla på nytt. - Vid frånkoppling av slangen ska klämman först tryckas ner för att därefter dra ur slangen. Produktöversikt Installationsanvisningar Bruksanvisning för fjärkkontroll LED-skärm och funktioner 9 Val av funktioner Underhåll Övrig information

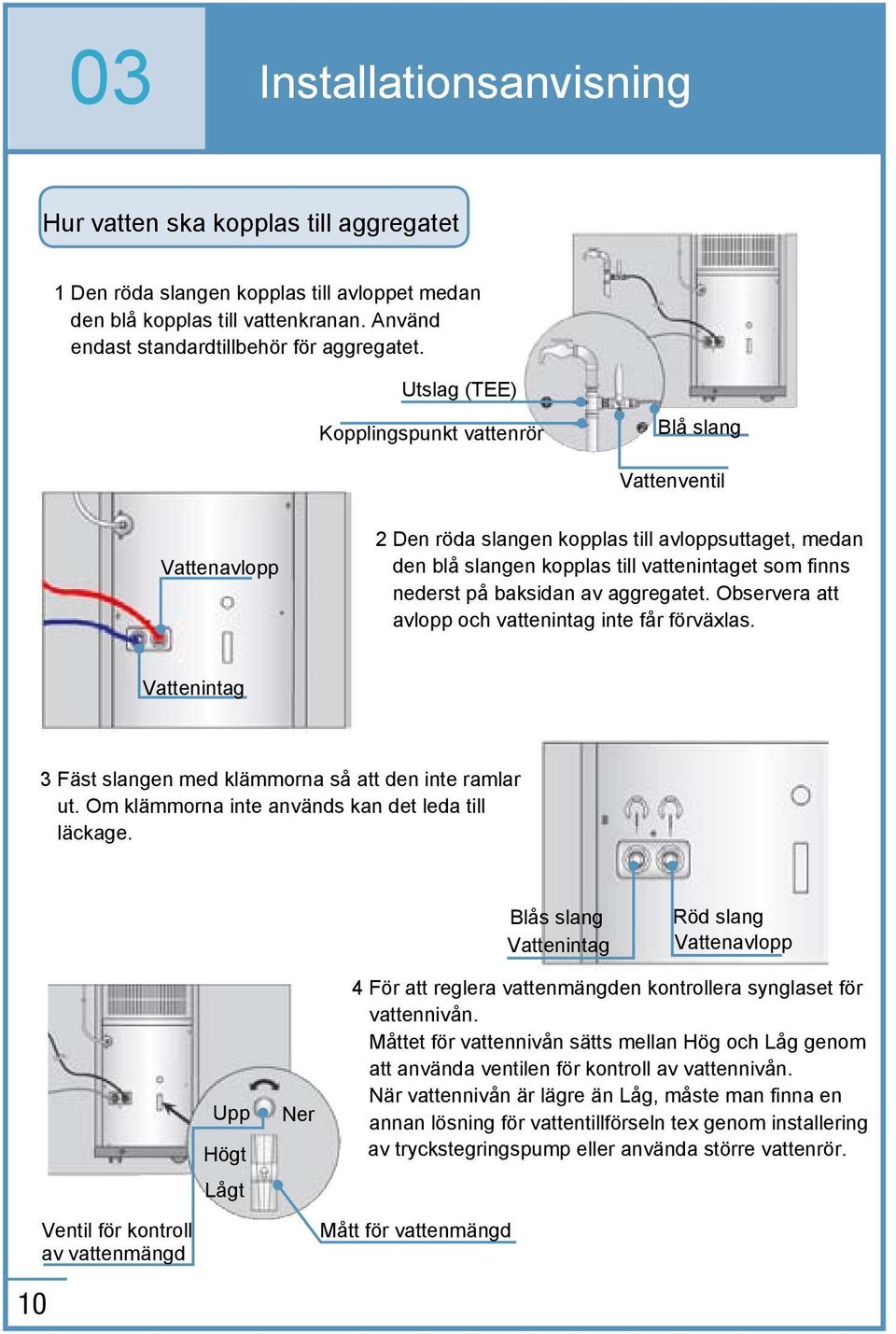

10 03 Installationsanvisning Hur vatten ska kopplas till aggregatet 1 Den röda slangen kopplas till avloppet medan den blå kopplas till vattenkranan. Använd endast standardtillbehör för aggregatet. Utslag (TEE) Kopplingspunkt vattenrör Blå slang Vattenventil Vattenavlopp 2 Den röda slangen kopplas till avloppsuttaget, medan den blå slangen kopplas till vattenintaget som finns nederst på baksidan av aggregatet. Observera att avlopp och vattenintag inte får förväxlas. Vattenintag 3 Fäst slangen med klämmorna så att den inte ramlar ut. Om klämmorna inte används kan det leda till läckage. Blås slang Vattenintag Röd slang Vattenavlopp Upp Högt Lågt Ner 4 För att reglera vattenmängden kontrollera synglaset för vattennivån. Måttet för vattennivån sätts mellan Hög och Låg genom att använda ventilen för kontroll av vattennivån. När vattennivån är lägre än Låg, måste man finna en annan lösning för vattentillförseln tex genom installering av tryckstegringspump eller använda större vattenrör. 10 Ventil för kontroll Mått för vattenmängd av vattenmängd

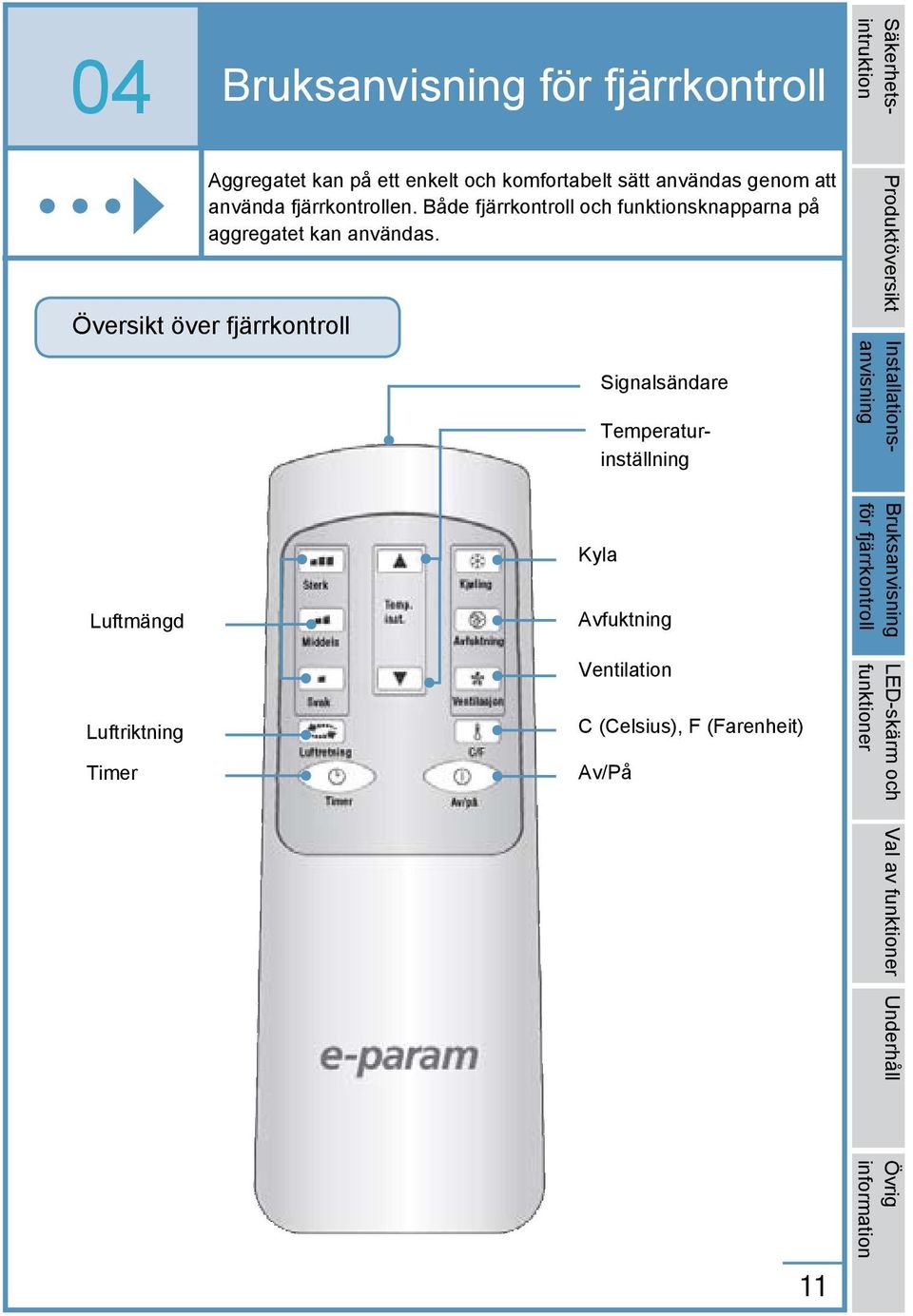

11 04 Bruksanvisning för fjärrkontroll Temperaturinställning Säkerhetsintruktion Aggregatet kan på ett enkelt och komfortabelt sätt användas genom att använda fjärrkontrollen. Både fjärrkontroll och funktionsknapparna på aggregatet kan användas. Översikt över fjärrkontroll Signalsändare Produktöversikt Installationsanvisning Luftmängd Luftriktning Timer Kyla Avfuktning Ventilation C (Celsius), F (Farenheit) Av/På Bruksanvisning för fjärrkontroll LED-skärm och funktioner 11 Val av funktioner Underhåll Övrig information

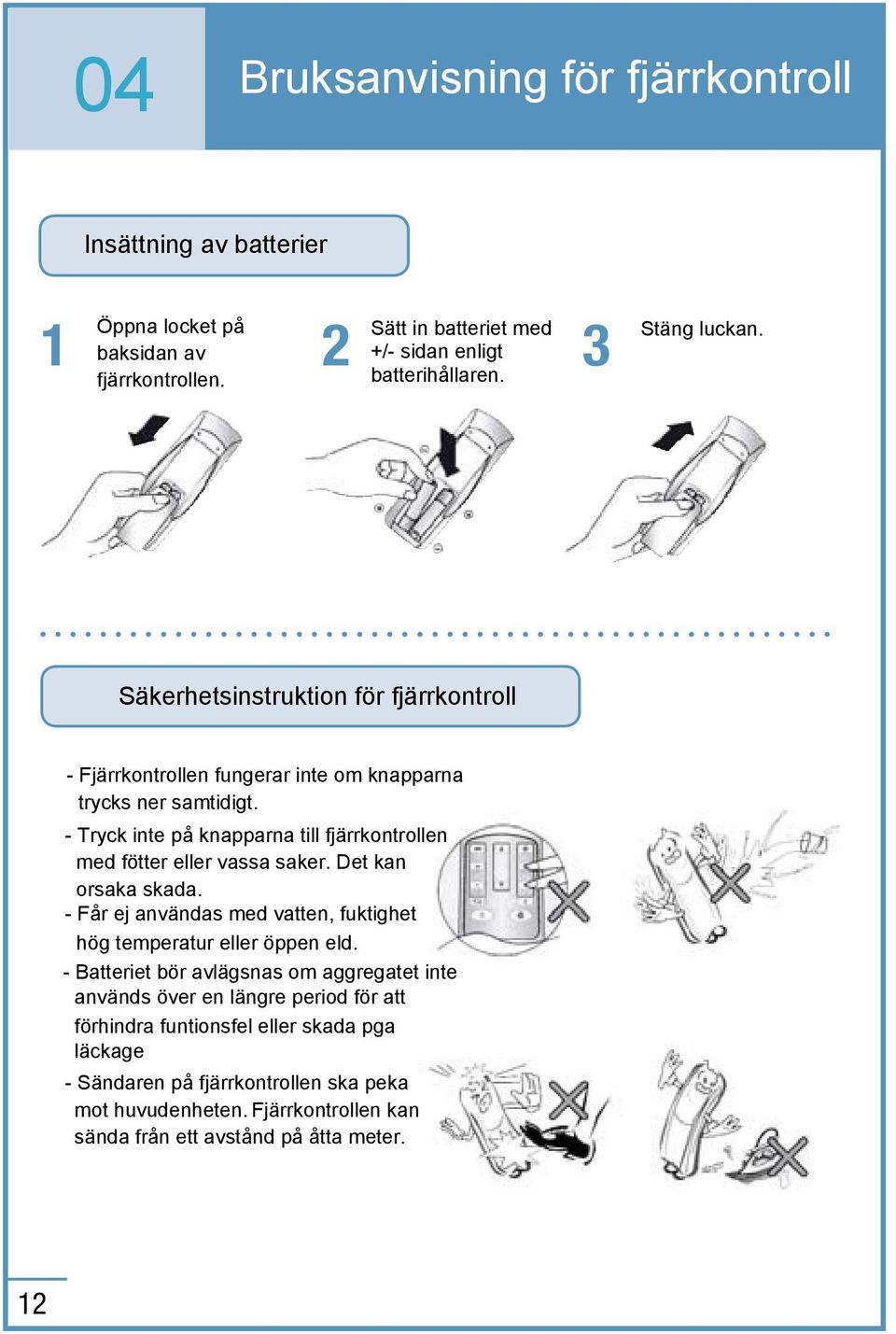

12 04 Bruksanvisning för fjärrkontroll Insättning av batterier Öppna locket på Sätt in batteriet med baksidan av +/- sidan enligt fjärrkontrollen. batterihållaren. Stäng luckan. Säkerhetsinstruktion för fjärrkontroll - Fjärrkontrollen fungerar inte om knapparna trycks ner samtidigt. - Tryck inte på knapparna till fjärrkontrollen med fötter eller vassa saker. Det kan orsaka skada. - Får ej användas med vatten, fuktighet hög temperatur eller öppen eld. - Batteriet bör avlägsnas om aggregatet inte används över en längre period för att förhindra funtionsfel eller skada pga läckage - Sändaren på fjärrkontrollen ska peka mot huvudenheten. Fjärrkontrollen kan sända från ett avstånd på åtta meter. 12

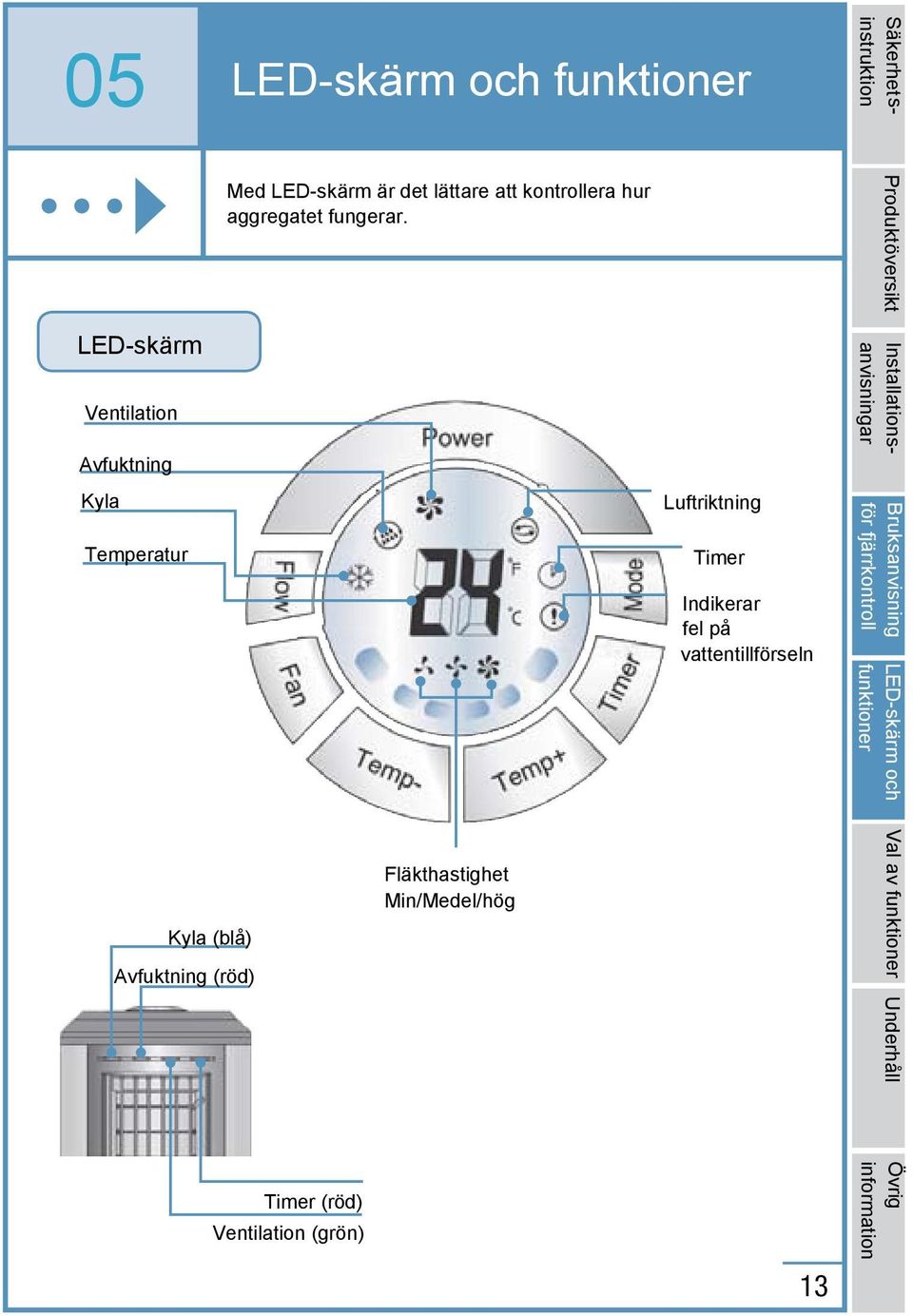

13 05 LED-skärm och funktioner Säkerhetsinstruktion LED-skärm Ventilation Avfuktning Med LED-skärm är det lättare att kontrollera hur aggregatet fungerar. Produktöversikt Installationsanvisningar Kyla Temperatur Luftriktning Timer Indikerar fel på vattentillförseln Bruksanvisning för fjärrkontroll LED-skärm och funktioner Kyla (blå) Avfuktning (röd) Timer (röd) Ventilation (grön) Fläkthastighet Min/Medel/hög 13 Val av funktioner Underhåll Övrig information

14 05 LED-skärm och funktioner Funktionsknappar Av/På-knapp Används för att slå på eller av enheten. Knapp för att öka temperaturen/ timer. Används till att öka den önskade temperaturen. Inställning av timer Används till att sätta tidsinställning för på/av-funktion. Knapp för att ändra funktioner Används för att ändra funktioner på aggregatet (Ventilation, kylning eller avfuktning) Luftriktningsknapp Används för att ändra luftriktning till höger eller vänster. Luftmängdsknapp Används för att reglera luftmängden i aggregatet. Knapp för att minska temperatur/timer. Används till att minska önskad temperatur. 14

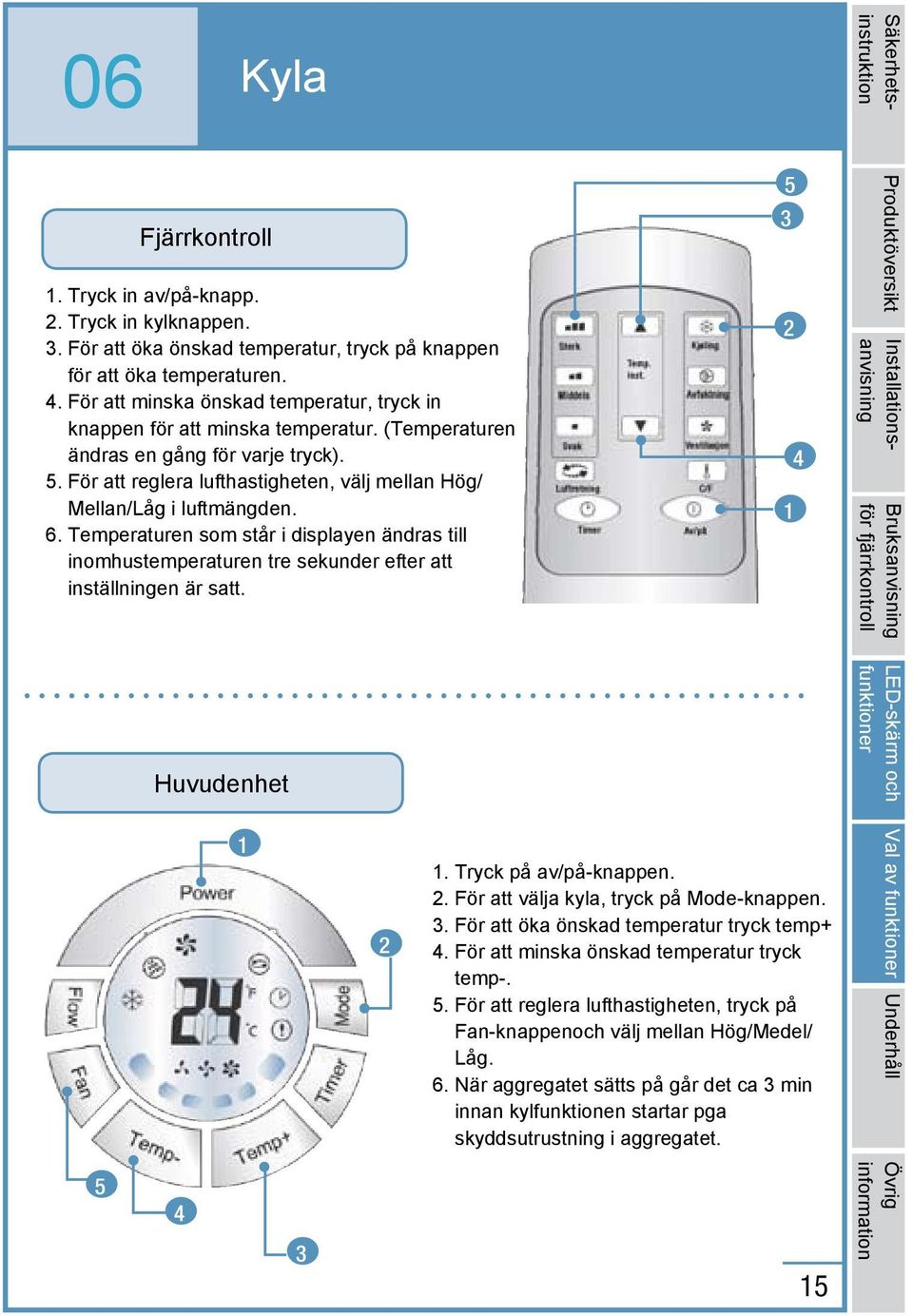

15 06 Kyla Säkerhetsinstruktion Fjärrkontroll 1. Tryck in av/på-knapp. 2. Tryck in kylknappen. 3. För att öka önskad temperatur, tryck på knappen för att öka temperaturen. 4. För att minska önskad temperatur, tryck in knappen för att minska temperatur. (Temperaturen ändras en gång för varje tryck). 5. För att reglera lufthastigheten, välj mellan Hög/ Mellan/Låg i luftmängden. 6. Temperaturen som står i displayen ändras till inomhustemperaturen tre sekunder efter att inställningen är satt Produktöversikt Installationsanvisning Bruksanvisning för fjärrkontroll Huvudenhet LED-skärm och funktioner Tryck på av/på-knappen. 2. För att välja kyla, tryck på Mode-knappen. 3. För att öka önskad temperatur tryck temp+ 4. För att minska önskad temperatur tryck temp-. 5. För att reglera lufthastigheten, tryck på Fan-knappenoch välj mellan Hög/Medel/ Låg. 6. När aggregatet sätts på går det ca 3 min innan kylfunktionen startar pga skyddsutrustning i aggregatet. 15 Val av funktioner Underhåll Övrig information

16 01 06 Heading Avfuktning Fjärrkontroll 1. Tryck på Av/På-knappen. 2. Tryck på avfuktningsknappen. 3. För att öka önskad temperatur, tryck på knappen för att öka temperaturen. 4. För att minska temperaturen, tryck på knappen för att minska temperaturen. (Temperaturen ändras med en grad för varje knapptryckning). Lufthastigheten sätts automatiskt på svag styrka när avfuktningsfunktionen används Huvudenheten Tryck på Av/På-knappen. 2. För att välja Avfuktning, tryck på Mode-knappen 3. För att öka önskad temperatur, tryck temp + 4. För att minska önskad temperatur, tryck temp - 5. Lufthastigheten sätts automatiskt till svag när avfuktningsfunktionen används

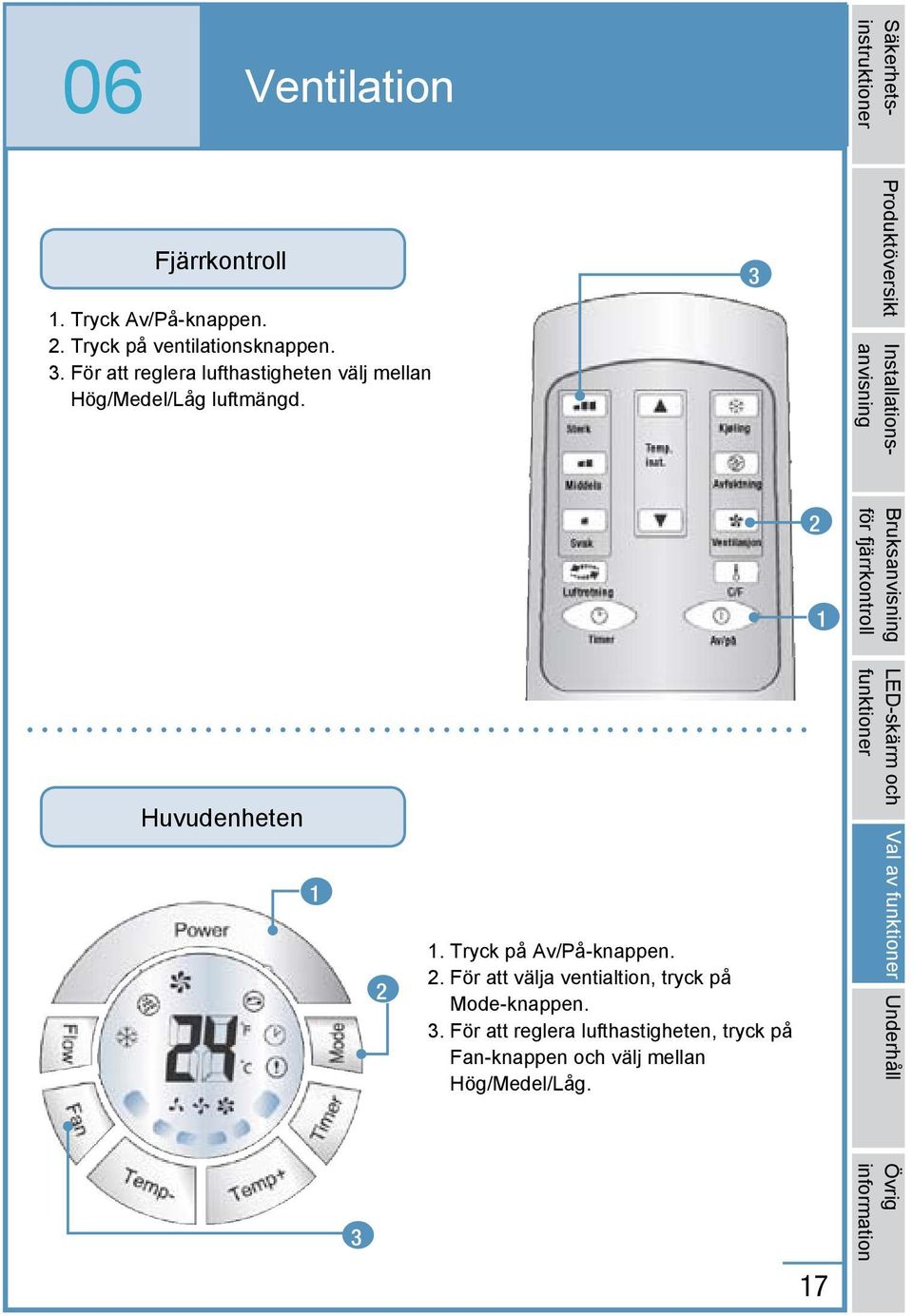

17 01 06 Heading Ventilation Säkerhetsinstruktioner Fjärrkontroll 1. Tryck Av/På-knappen. 2. Tryck på ventilationsknappen. 3. För att reglera lufthastigheten välj mellan Hög/Medel/Låg luftmängd. 3 Produktöversikt Installationsanvisning 2 1 Bruksanvisning för fjärrkontroll Huvudenheten Tryck på Av/På-knappen. 2. För att välja ventialtion, tryck på Mode-knappen. 3. För att reglera lufthastigheten, tryck på Fan-knappen och välj mellan Hög/Medel/Låg. 17 LED-skärm och funktioner Val av funktioner Underhåll Övrig information

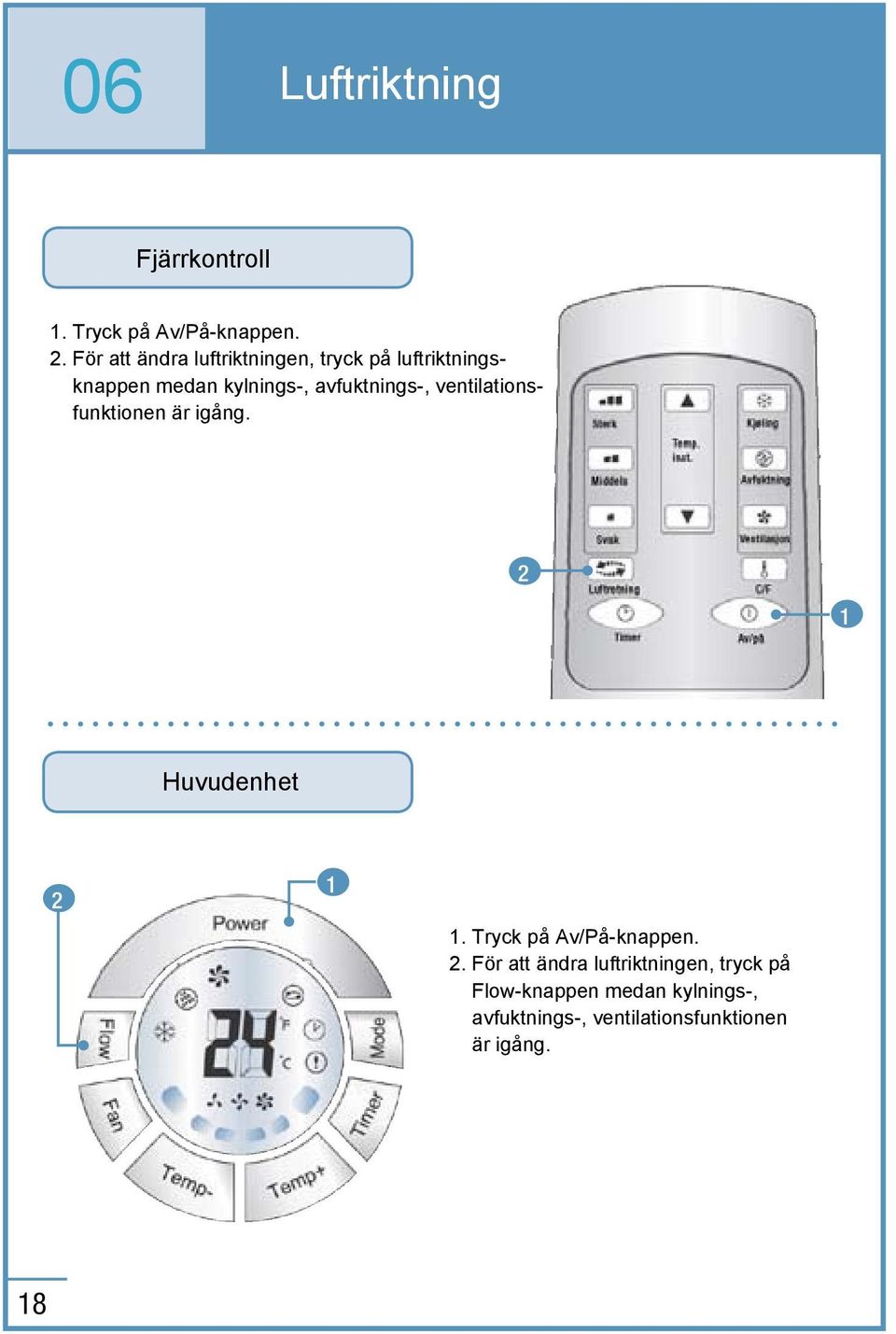

18 06 Luftriktning Fjärrkontroll 1. Tryck på Av/På-knappen. 2. För att ändra luftriktningen, tryck på luftriktningsknappen medan kylnings-, avfuktnings-, ventilationsfunktionen är igång. 2 1 Huvudenhet Tryck på Av/På-knappen. 2. För att ändra luftriktningen, tryck på Flow-knappen medan kylnings-, avfuktnings-, ventilationsfunktionen är igång. 18

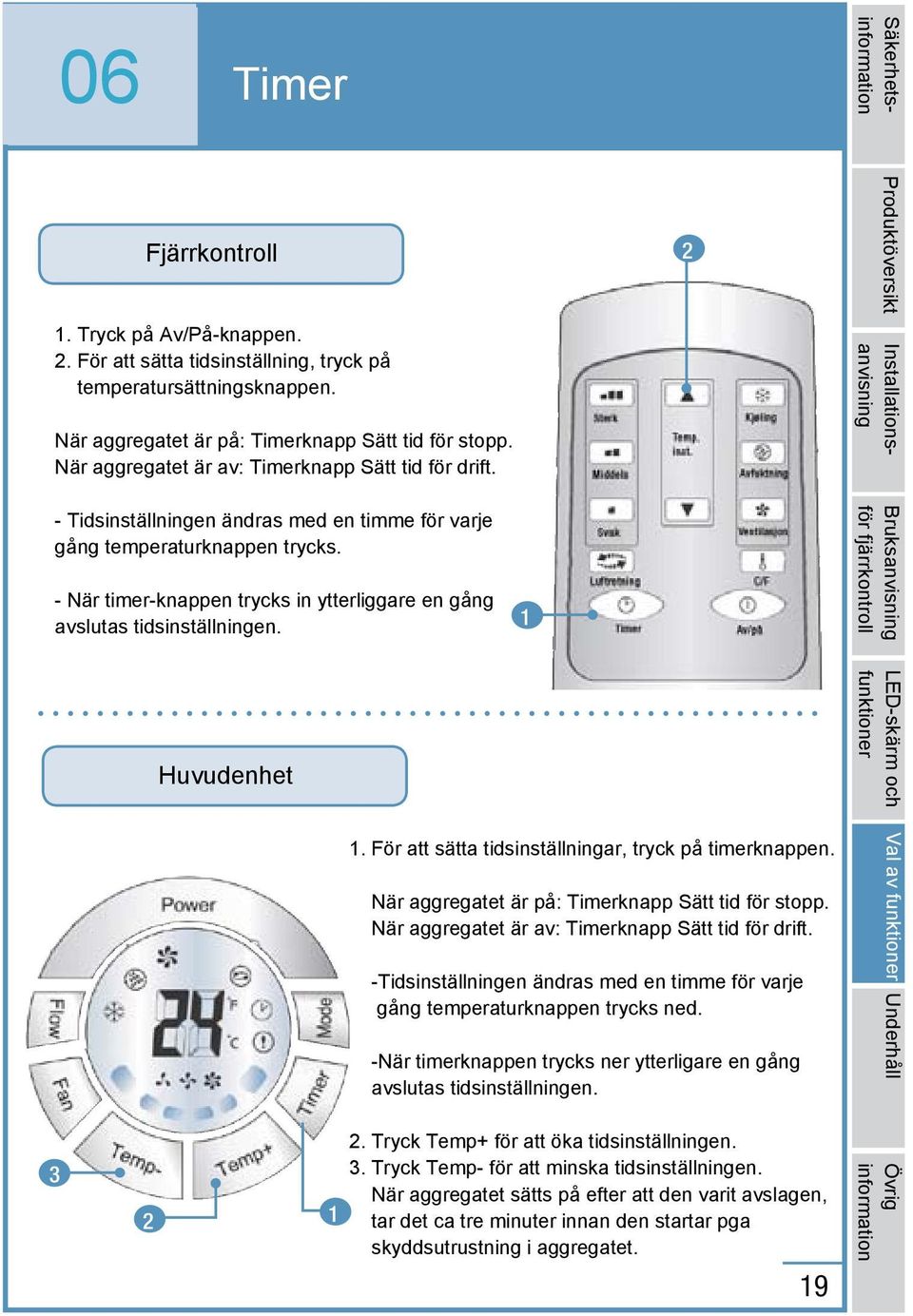

19 06 01 Timer Säkerhetsinformation Fjärrkontroll 1. Tryck på Av/På-knappen. 2. För att sätta tidsinställning, tryck på temperatursättningsknappen. När aggregatet är på: Timerknapp Sätt tid för stopp. När aggregatet är av: Timerknapp Sätt tid för drift. 2 Produktöversikt Installationsanvisning - Tidsinställningen ändras med en timme för varje gång temperaturknappen trycks. - När timer-knappen trycks in ytterliggare en gång avslutas tidsinställningen. 1 Bruksanvisning för fjärrkontroll Huvudenhet LED-skärm och funktioner För att sätta tidsinställningar, tryck på timerknappen. När aggregatet är på: Timerknapp Sätt tid för stopp. När aggregatet är av: Timerknapp Sätt tid för drift. -Tidsinställningen ändras med en timme för varje gång temperaturknappen trycks ned. -När timerknappen trycks ner ytterligare en gång avslutas tidsinställningen. 2. Tryck Temp+ för att öka tidsinställningen. 3. Tryck Temp- för att minska tidsinställningen. När aggregatet sätts på efter att den varit avslagen, tar det ca tre minuter innan den startar pga skyddsutrustning i aggregatet. 19 Val av funktioner Underhåll Övrig information

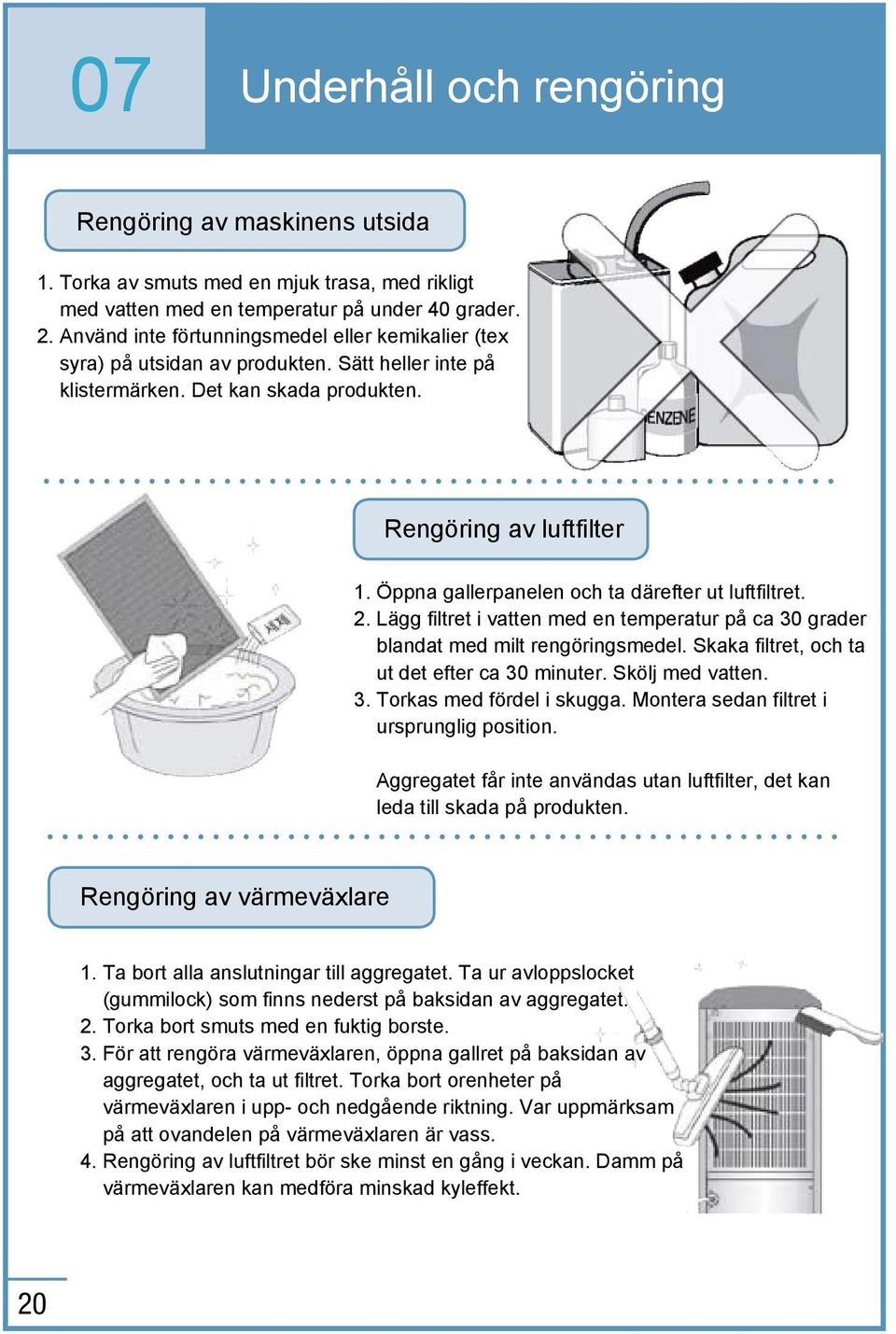

20 07 Underhåll och rengöring Rengöring av maskinens utsida 1. Torka av smuts med en mjuk trasa, med rikligt med vatten med en temperatur på under 40 grader. 2. Använd inte förtunningsmedel eller kemikalier (tex syra) på utsidan av produkten. Sätt heller inte på klistermärken. Det kan skada produkten. Rengöring av luftfilter 1. Öppna gallerpanelen och ta därefter ut luftfiltret. 2. Lägg filtret i vatten med en temperatur på ca 30 grader blandat med milt rengöringsmedel. Skaka filtret, och ta ut det efter ca 30 minuter. Skölj med vatten. 3. Torkas med fördel i skugga. Montera sedan filtret i ursprunglig position. Aggregatet får inte användas utan luftfilter, det kan leda till skada på produkten. Rengöring av värmeväxlare 1. Ta bort alla anslutningar till aggregatet. Ta ur avloppslocket (gummilock) som finns nederst på baksidan av aggregatet. 2. Torka bort smuts med en fuktig borste. 3. För att rengöra värmeväxlaren, öppna gallret på baksidan av aggregatet, och ta ut filtret. Torka bort orenheter på värmeväxlaren i upp- och nedgående riktning. Var uppmärksam på att ovandelen på värmeväxlaren är vass. 4. Rengöring av luftfiltret bör ske minst en gång i veckan. Damm på värmeväxlaren kan medföra minskad kyleffekt. 20

21 07 01 Heading Förvaring efter användning Säkerhetsinstruktion När maskinen ska förvaras 1. Temperaturen sätts till 18 grader i ca 30 minuter, därefter används nedkylningsfunktionen för att torka insidan av aggregatet. 2. Stäng av aggregatet och dra ur stickkontakten. 3. Stäng ventilen för vattentillförseln (för att förhindra läckage). 4. Rengör filtret och värmeväxlare och sätt tillbaka dem i ursprunglig position. 5. Allt vatten avlägsnas genom att öppna avloppslocket som finns längst ner på aggregatet. 6. Ta ur batterier från fjärrkontrollen. Produktöversikt Installationsanvisning Bruksanvisning för fjärrkontroll När maskinen ska användas LED-skärm och funktioner 1. För att inte blockera luftströmmarna ska insugningsgallret och tilluftsgallret på aggregatet hålla ett avstånd på 30 cm till andra föremål. 2. Kontrollera om delar av aggregatet har rostat. 3. Kontrollera om filtren är rena. 4. För att tillföra vatten till aggregatet, öppna vattenventil för vattentillförseln (se sidan 9). 5. Sätt i batterierna i fjärrkontrollen och tryck på Av/Påknappen för att starta aggregatet. 21 Val av funktioner Underhåll Övrig information

22 07 Felsökning Undersök produkten innan du ber om reparation Maskinen fungerar inte Kontrollera Är maskinen påslagen? Är spänningen låg? Är det problem med fjärrkontrollen? Har strömavbrott uppstått? Är insugningsgaller och luftintaget blockerat? Har maskinens säkring gått? Åtgärder Tryck på Av/På-knappen. Kontrollera med strömleverantören om det är problem med spänningen (ska vara 230V). Kontrollera batterierna om aggregatet ändå inte fungera kontakta reparatör. Kontrollera andra elektroniska produkter. Kontrollera om gallret eller intaget är blockerat. Kontakta återförsäljare eller reparatör. Om kondens kommer från maskinen Kontrollera Är enheten installerad på en plats med hög fuktighet eller på tex en restaurant som använder mycket olja/fett? Åtgärder Det kan bildas kondens vid för hög luftfuktighet. 22

23 07 01 Heading Felsökning Säkerhetsinformation Det kommer inte kall luft Kontrollera Blev aggregatet påslaget kort efter att det blev avslaget. Åtgärder Aggregatet är automatiskt i drift efter tre minuter. Produktöversikt Installationsanvisning Är driftfunktionen ändrad? Aggregatet är automatiskt i drift efter tre minuter. Det kommer inte kalluft trots att kyla är påslaget Bruksanvisning för fjärrkontroll Kontrollera Är önskad temperatur korrekt inställd? Är filtret ordentligt rengjort? Är aggregatets kylkapacitet anpassat till lokalens kylbehov? Är vattentillförseln låg? Är strypventilen stängd? Är det många personer i rummet? Är fönstren öppna? Kommer det in mycket solljus? Blockerar saker aggregatets luftvägar? Åtgärder Kylfunktionen är i bruk. Sätt önskad temperatur som är lägre än rumstemperaturen. Filtret ska rengöras minst en gång i veckan. Kontrollera att aggregatet är dimensionerat till rummets kylbehov. Öppna avstängningsventilen. Kontrollera strypventilen. Värmemängden i rummet blir högre ju fler personer som vistas i rummet. Stäng fönstren. Stäng fönstren. Flytta sakerna. 23 LED-skärm och funktioner Val av funktioner Underhåll Övrig information

24 07 Felsökning Kontroll genom att använda display för felmeddelanden MAO har en självdiagnosfunktion som vid fel härleder problemet och visar felet på E0-E09-indikatorn. Felkod Status Åtgärder innan service E0, E9 E1 E2 E3 E4 Fel på automatisk vattenpump Fel på aggregatets temperatursensorn. Fel på EVA -sensorn. Fel på vattennivån. Fel på vatten tillförselsensorn. Uppstår när vattenpumpen används längre än 20 minuter. Orsaken är att slangen för vattenuttag är spärrad. Service är då nödvändig, men följande saker kan göras innan: 1. Ta ur stickontakten och stäng av vattnet från aggregatet genom att öppna avloppslocket som finns nederst på baksidan av aggregatet. 2. Stäng avloppslocket och starta om aggregatet. Då kan aggregatet användas i ca en timme. 3. Sätt aggregatet på ett högt ställe (30cm) och koppla på slang och vattentank. Användningstiden blir då längre. Kontrollera om temperatursensorn på aggregatet (som finns vid insugningsfiltret bak på aggregatet) berör överdelen av värmeväxlaren. Uppstår vid fel på EVA-sensorn eller anslutningar till EVA-sensorn. Kontakta service. Mätaren för vattennivån som finns nederst på baksidan av aggregatet måste hålla rätt nivå när kylning- och avfuktningsfunktionen används. Felet E3 uppstår när vattentillförseln är för liten. Öppna ventilen för kontroll av vattennivån (medurs) och öka vattentillförseln. Kontakta åservicepersonal om vattentillförseln inte ökar. Uppstår när vattentillförseln inte är tillräcklig, eller när vattenuttaget är spärrat. Kontrollera om vattenventilen är stängd eller om vattentillförseln är stoppad. Om problem fortgår, sök service. 24

25 07 Felsökning Säkerhetsinstruktion E5 E6 E7 Kontroll genom att använda display för felmeddelanden Fel på den horisontella sensorn Fel på nedkylningen Fel på nedkylningen (kommer varmluft) Uppstår när aggregatet lutas mer än 20 grader i mer än fem sekunder. Aggregatet ska alltid stå i horisontell ställning. Flytta inte aggregatet när kylning eller avfuktningsfunktionen är igång. Uppstår när luften inte kommer ut trots att kylnings- och avfuktningsfunktionen är igång, eller när luftintaget bak är blockerat. Kontakta service om samma problem uppstår efter att filtret vid luftintaget är rengjort. Uppstår när det kommer varm luft istället för kall medan kylning och avfuktningsfunktionen är igång. Sök service. Kan uppstå när rumstemerpaturen överstiger 43 grader eller i närheten av öppen spis. 25 Produktöversikt Installationsanvisning Bruksanvisning för fjärrkontroll LED-skärm och funktioner Val av funktioner Underhåll Övrig information

26 01 08 Heading Övrig information Vattenkylt portabelt enhetsaggregat Produktinformation Modell Typ Funktion Behov av luftintag utifrån Ström Kylkapacitet Strömförbrukning Luftflöde Köldmedie/fyllnadsmängd Vattenanslutning Dimensioner Vikt Vattenintag Vattenuttag Aggregatet Aggregatet Enhet PH - V - Hz kw BTU/hr W m3/tim Utv.D.Ø Utv.D.Ø mm kg MAO 09 Vattenkylt/portabel För nedkylning Nej 1fas - 230V - 50Hz 2,7 9, C/260g 7,94 7, x 403 x
