1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Luftberedning Anslutning G1/2 och G3/4 Katalog nr. PDE2620TCSE April 2012

2 Innehåll Nano teknik... Kombinationer... Filter... Coalescingfilter... Absorptionsfilter... Regulatorer... Filterregulatorer... Dimsmörjare... Elektronisk tryckregulator... Dräneringsventil och kombinerad mjukstarts-/sventil... Avstängningsventil... Fördelningsblock... Magnetventilspolar... Tillbehör... Membrantorkar VARNING FUNKTIONSFEL ELLER FELAKTIGT PRODUKTVAL ELLER FELAKTIG ANVÄNDNING AV PRODUKTERNA OCH/ELLER SYSTEMEN SOM BESKRIVS I DETTA ELLER TILLHÖRANDE DOKUMENT KAN LEDA TILL DÖDSOLYCKOR, PERSON- OCH MASKINSKADOR. Detta dokument och annan information från, dess dotterbolag, försäljningskontor och auktoriserade återförsäljare innehåller förslag på produkter och/eller system, för närmare analys av användare med tekniska specialkunskaper. Det viktigt att du undersöker alla aspekter av din applikation och granskar informationen om produkten eller systemet i denna produktkatalog. Eftersom dessa produkter eller system kan användas under många olika driftsförhållanden och i många applikationer, är det användarens eget ansvar att genom egen analys och egna tester välja korrekt produkt eller system, som motsvarar alla prestanda-, säkerhets- och varningskrav i applikationen. Produkterna som beskrivs i detta dokument, vilket utan begränsningar omfattar produkternas funktioner, specifikationer, utformning, tillgänglighet och prissättning, kan när som helst ändras utan föregående meddelande av och dess dotterbolag. FÖRSÄLJNINGSVILLKOR Artiklarna som beskrivs i detta dokument kan köpas från, dess dotterbolag eller auktoriserade återförsäljare. Alla försäljningsavtal som Parker ingår regleras av bestäelserna i Parkers standardförsäljningsvillkor (exemplar lämnas ut på begäran). 2

3 Systemet P3X-systemet gör det möjligt att montera ihop enheter utan röranslutningar. Det är utryesbesparande och ger konstanta fästcentrum, samtidigt som det har ett modernt, estetiskt tilltalande yttre. P3X-filtren är särskilt konstruerade för effektiv filtrering av rost, smuts, fukt och andra föroreningar i tryckluftssystem. Funktionen är helautomatisk med minimalt tryckfall. Coalescingfilter och adsorbtionsfilter för högklassig ren luft ingår också i P3X-serien. P3X-regulatorerna är konstruerade för snabb och noggrann tryckreglering. Passar de flesta krävande industriapplikationer med stora flöden. Rullmembranet har tagits fram för problemfri långtidsdrift. Det går inte sönder eller slits vid högrepetitiv drift eller andra krävande applikationer. Dimsmörjarna i P3X-serien är framtagna för många universalapplikationer i tryckluftssystem. Dump Valve & Combined Soft Start Dump Valve Väggfäste Ej stigande justerratt Regulator Smörjning proportionellt mot flödet Alla enheter har anslutning direkt i huset Dimsmörjare Anslutningssats Filter Filterelement på 5 µm som standard Välj mellan kombinerad manuell / semi-autom. eller automatisk Dimsmörjaren kan fyllas när systemet är trycksatt för att undvika driftstopp 3

4 Ny teknik FRL-systemet Moduflex Lite tillverkas av teknopolymerer med ultralåg vikt i stället för traditionella material som aluminium eller formgjuten zink. Därför är denna luftberedningsserie upp till 45% lättare än konventionella serier. Eftersom konstruktionen är metallfri är Moduflex Lite också korrosionsfri och kan användas i tuffa industrimiljöer tillsaans med frostskyddsmedel och aggressiva syntetiska oljor. Användningen av teknopolymerer i Moduflex Lite konstruktionen har banat väg för en universell design. Därför krävs det färre varianter för att täcka hela spektrat av olika applikationer. Det här kan sänka logistikkostnaderna dramatiskt och förenkla lagerhållningen för kunderna, vilket gör Moduflex Lite till en mycket kostnadseffektiv lösning. Nano teknik Oljedia med ny nanoteknik. Dimsmörjare med nytt koncept. Självjusterande. På konventionella dimsmörjare går det bara att justera oljevolymen per tidsenhet. Om behovet förändras fortsätter ändå saa oljemängd att distribueras. Dimsmörjarkonceptet i Moduflex Lite sätter ny standard. För första gången justeras oljevolymen automatiskt efter flödeshastigheten. Det borgar för att det varken finns för lite eller för mycket olja i systemet, vilket ger klara ekonomiska och miljömässiga fördelar. I konventionella system måste dessutom avståndet mellan dimsmörjaren och utrustningen vara mindre än 8 meter. Om avståndet är större avsätts oljan som ett väggflöde. Den nya smörjprincipen i Moduflex Lite medger avstånd på upp till 40 meter. Det ger större utrye att bygga ännu effektivare produktionssystem. 4

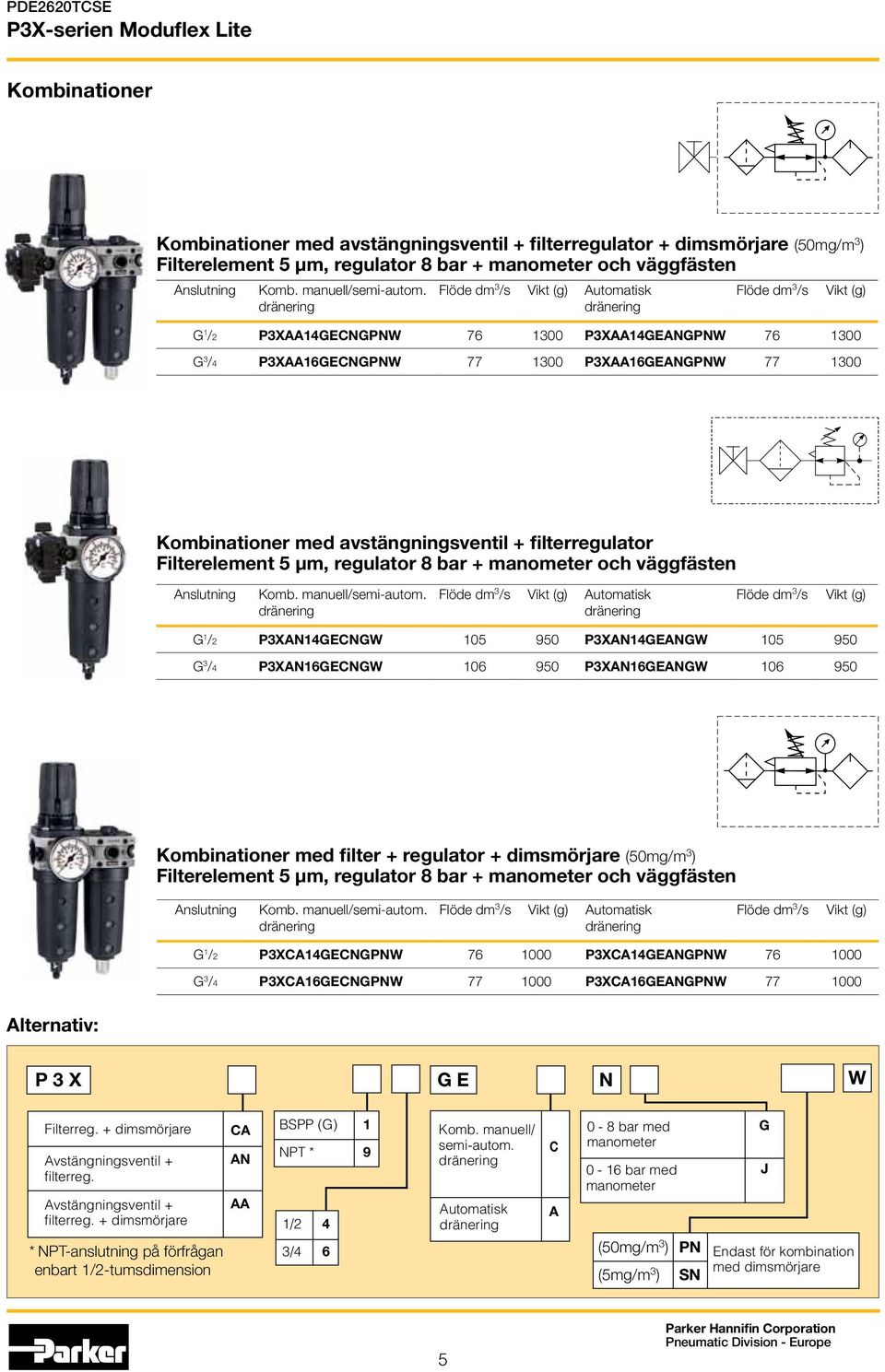

5 Kombinationer Kombinationer med avstängningsventil + filterregulator + dimsmörjare (50mg/m 3 ) Filterelement 5 µm, regulator 8 bar + manometer och väggfästen Anslutning Komb. manuell/semi-autom. Flöde dm 3 /s Vikt (g) Automatisk Flöde dm 3 /s Vikt (g) G 1 /2 P3XAA14GECNGPNW P3XAA14GEANGPNW G 3 /4 P3XAA16GECNGPNW P3XAA16GEANGPNW Kombinationer med avstängningsventil + filterregulator Filterelement 5 µm, regulator 8 bar + manometer och väggfästen Anslutning Komb. manuell/semi-autom. Flöde dm 3 /s Vikt (g) Automatisk Flöde dm 3 /s Vikt (g) G 1 /2 P3XAN14GECNGW P3XAN14GEANGW G 3 /4 P3XAN16GECNGW P3XAN16GEANGW Kombinationer med filter + regulator + dimsmörjare (50mg/m 3 ) Filterelement 5 µm, regulator 8 bar + manometer och väggfästen Anslutning Komb. manuell/semi-autom. Flöde dm 3 /s Vikt (g) Automatisk Flöde dm 3 /s Vikt (g) G 1 /2 P3XCA14GECNGPNW P3XCA14GEANGPNW G 3 /4 P3XCA16GECNGPNW P3XCA16GEANGPNW Alternativ: P 3 X G E N W Filterreg. + dimsmörjare Avstängningsventil + filterreg. Avstängningsventil + filterreg. + dimsmörjare * NPT-anslutning på förfrågan enbart 1/2-tumsdimension CA AN AA BSPP (G) 1 NPT * 9 1/2 4 3/4 6 Komb. manuell/ semi-autom. Automatisk C A 0-8 bar med manometer 0-16 bar med manometer (50mg/m 3 ) PN (5mg/m 3 ) SN G J Endast för kombination med dimsmörjare 5

6 Filter Filter Symboler Manuell/semi-autom. Automatisk Anslutning 1/2" eller 3/4" 2-stegsfiltrering Högeffektivt filterelement på 5 μm som standard Högeffektiv vattenavskiljare Low temperature -40 C with combined manual/semi - auto drain as standard Beställningsnyckel: P 3 X F A G N BSPP (G) 1 NPT * 9 1/2 4 3/4 6 * NPT-anslutning på förfrågan (enbart 1/2-tumsdimension) Filterelement på 5 µm som standard Filterelement på 40 µm som tillval E G Komb. manuell/ semi-autom. Automatisk C A Dafilter på 1 µm 2 Anslutning Beskrivning Beställn.nr. Flöde dm 3 /s * Max bar Min temp C Max temp C Behållarvolym cm 3 Höjd Bredd Djup Vikt g 1/2 Komb. manuell/semiautom. P3XFA14EGCN /2 Automatisk P3XFA14EGAN /4 Komb. manuell/semiautom. P3XFA16EGCN /4 Automatisk P3XFA16EGAN * Flöde med 6,3 bars inloppstryck och 0,5 bars tryckfall. 6

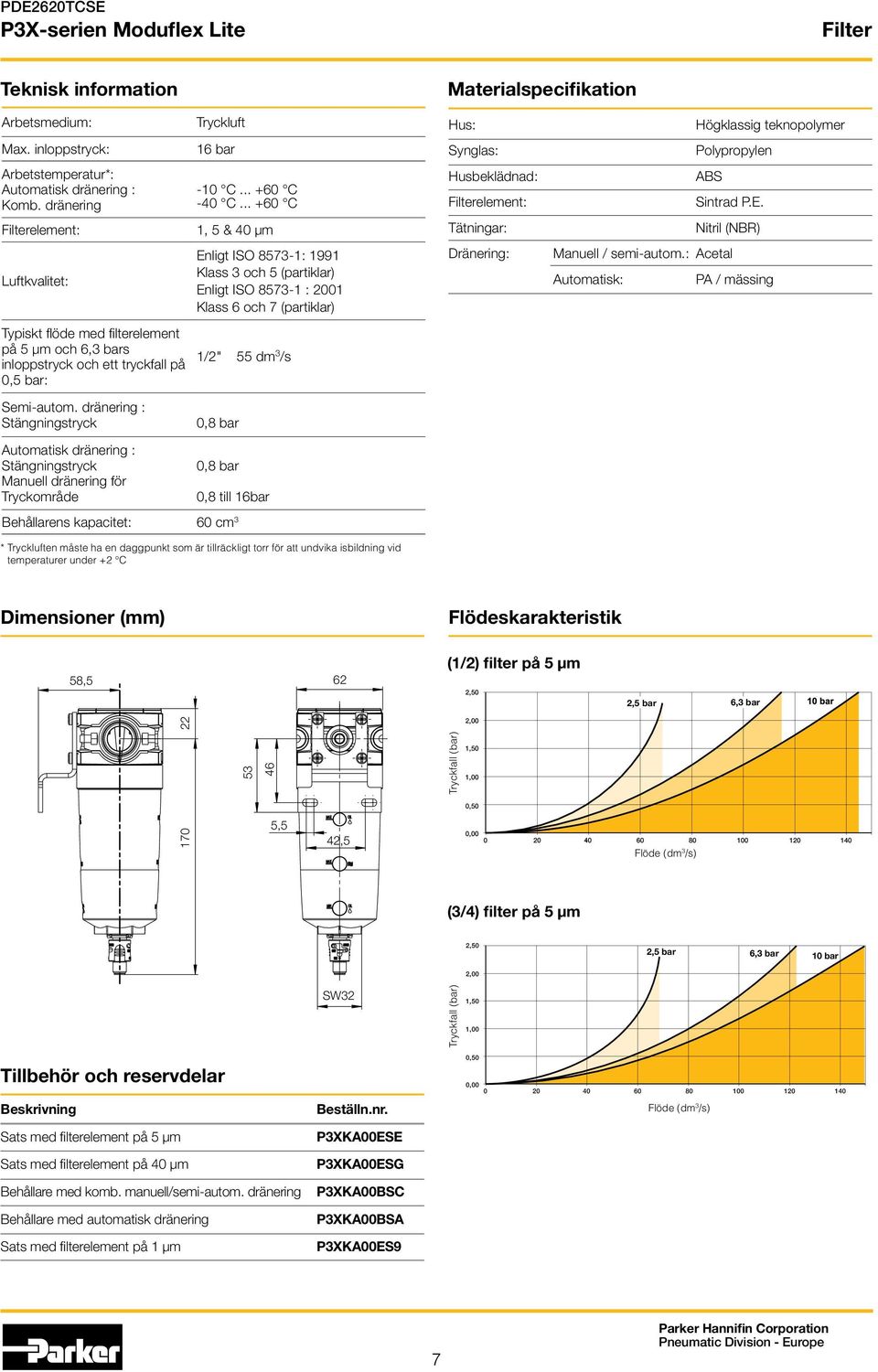

7 Filter Teknisk information Materialspecifikation Arbetsmedium: Max. inloppstryck: Arbetstemperatur*: Automatisk : Komb. Tryckluft 16 bar -10 C C -40 C C Filterelement: 1, 5 & 40 µm Luftkvalitet: Enligt ISO : 1991 Klass 3 och 5 (partiklar) Enligt ISO : 2001 Klass 6 och 7 (partiklar) Hus: Synglas: Husbeklädnad: Filterelement: Tätningar: Dränering: Högklassig teknopolymer Polypropylen ABS Sintrad P.E. Nitril (NBR) Manuell / semi-autom.: Acetal Automatisk: PA / mässing Typiskt flöde med filterelement på 5 μm och 6,3 bars inloppstryck och ett tryckfall på 0,5 bar: Semi-autom. : Stängningstryck Automatisk : Stängningstryck Manuell för Tryckområde 1/2" 55 dm 3 /s 0,8 bar 0,8 bar 0,8 till 16bar Behållarens kapacitet: 60 cm 3 * Tryckluften måste ha en daggpunkt som är tillräckligt torr för att undvika isbildning vid temperaturer under +2 C Dimensioner () Flödeskarakteristik 58,5 62 (1/2) filter på 5 µm 2,50 2,5 bar 6,3 bar ,5 42,5 Tryckfall (bar) 2,00 1,50 1,00 0,50 0, Flöde (dm 3 /s) (3/4) filter på 5 µm 2,50 2,5 bar 6,3 bar 10 bar 2,00 SW32 Tryckfall (bar) 1,50 1,00 Tillbehör och reservdelar Beskrivning Sats med filterelement på 5 µm Sats med filterelement på 40 µm Behållare med komb. manuell/semi-autom. Behållare med automatisk Sats med filterelement på 1 µm Beställn.nr. P3XKA00ESE P3XKA00ESG P3XKA00BSC P3XKA00BSA P3XKA00ES9 0,50 0, Flöde (dm 3 /s) 7

8 Coalescingfilter Coalescingfilter Anslutning 1/2" eller 3/4" Tar bort vatten- och oljeaerosoler samt partiklar under 1 µm Ger oljefri luft för kritiska applikationer, som lufttrycksmätning, pneumatisk instrumentering och styrning DPI, tryckfallsindikator som standard OBS! För att optimera coalescingfiltrets livslängd är det tillrådligt att installera förfiltret P3XFA med ett filterelement på 5 µm före coalescingfiltret. Beställningsnyckel: P 3 X F A G N BSPP (G) 1 NPT * 9 1/2 4 3/4 6 Filterelement på 0,01 μm med DPI D Komb. manuell/ semi-autom. C * NPT-anslutning på förfrågan enbart 1/2-tumsdimension Automatisk A Anslutning Beskrivning Beställn.nr. Flöde dm 3 /s * Max bar Min temp C Max temp C Behållarvolym cm 3 Höjd Bredd Djup Vikt g 1/2 Coalescingfilter 0,01 μm, kombinerad manuell/semi-autom. 1/2 Coalescingfilter på 0,01 µm, autom. 3/4 Coalescingfilter 0,01 μm, kombinerad manuell/semi-autom. 3/4 Coalescingfilter på 0,01 µm, autom. P3XFA14DGCN P3XFA14DGAN P3XFA16DGCN P3XFA16DGAN * flöde med 6,3 bars inloppstryck och 0,5 bars tryckfall. 8

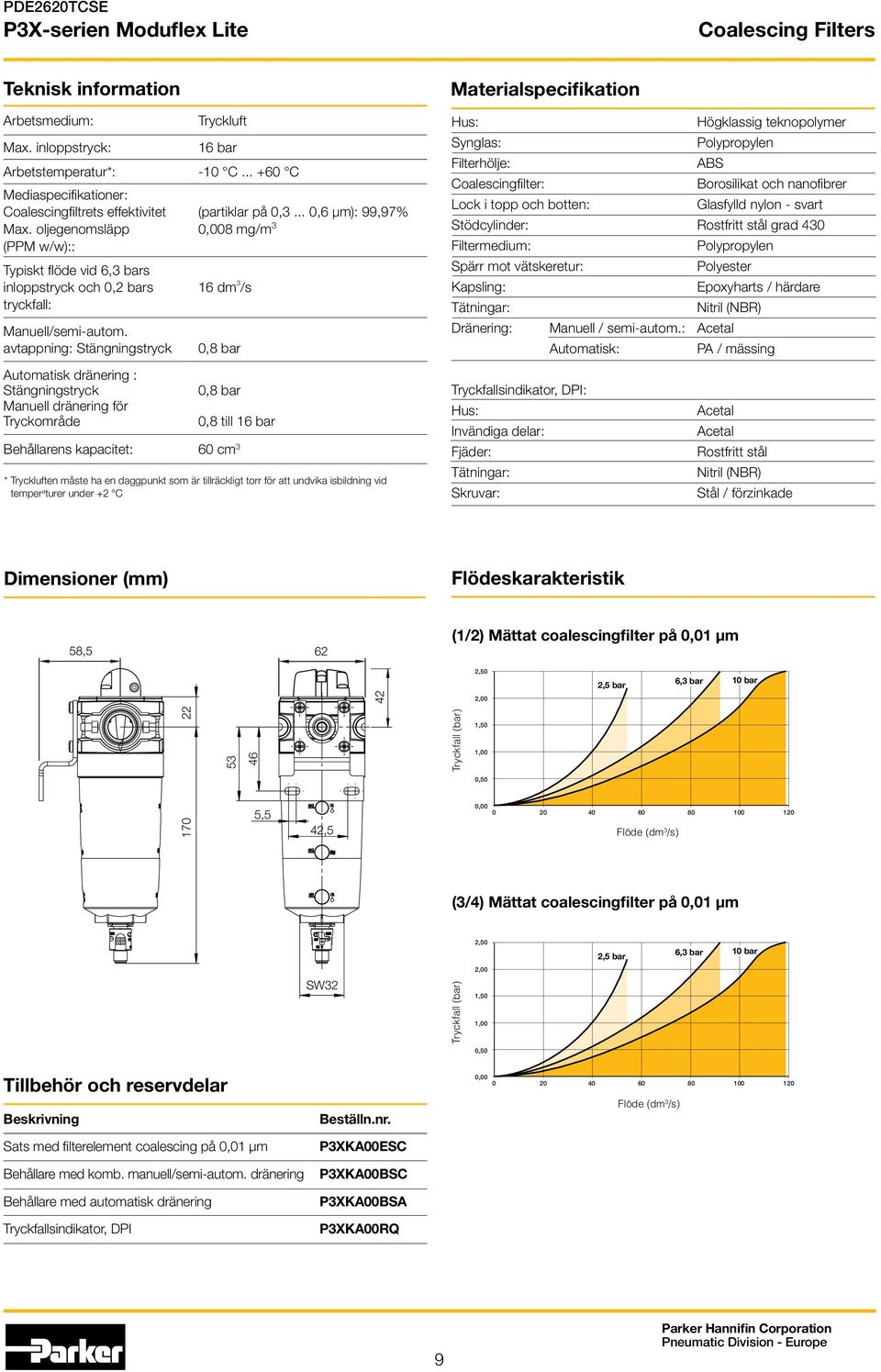

9 Coalescing Filters Teknisk information Arbetsmedium: Max. inloppstryck: Tryckluft 16 bar Arbetstemperatur*: -10 C C Mediaspecifikationer: Coalescingfiltrets effektivitet Max. oljegenomsläpp (PPM w/w):: Typiskt flöde vid 6,3 bars inloppstryck och 0,2 bars tryckfall: Manuell/semi-autom. avtappning: Stängningstryck (partiklar på 0,3... 0,6 µm): 99,97% 0,008 mg/m 3 16 dm 3 /s 0,8 bar Materialspecifikation Hus: Högklassig teknopolymer Synglas: Polypropylen Filterhölje: ABS Coalescingfilter: Borosilikat och nanofibrer Lock i topp och botten: Glasfylld nylon - svart Stödcylinder: Rostfritt stål grad 430 Filtermedium: Polypropylen Spärr mot vätskeretur: Polyester Kapsling: Epoxyharts / härdare Tätningar: Nitril (NBR) Dränering: Manuell / semi-autom.: Acetal Automatisk: PA / mässing Automatisk : Stängningstryck Manuell för Tryckområde 0,8 bar 0,8 till 16 bar Behållarens kapacitet: 60 cm 3 * Tryckluften måste ha en daggpunkt som är tillräckligt torr för att undvika isbildning vid temper a turer under +2 C Tryckfallsindikator, DPI: Hus: Invändiga delar: Fjäder: Tätningar: Skruvar: Acetal Acetal Rostfritt stål Nitril (NBR) Stål / förzinkade Dimensioner () Flödeskarakteristik 58,5 62 (1/2) Mättat coalescingfilter på 0,01 μm 2,50 2,5 bar 6,3 bar 10 bar 42 2, ,5 42,5 Tryckfall (bar) 1,50 1,00 0,50 0, Flöde (dm 3 /s) (3/4) Mättat coalescingfilter på 0,01 μm 2,50 2,5 bar 6,3 bar 10 bar 2,00 SW32 Tryckfall (bar) 1,50 1,00 0,50 Tillbehör och reservdelar Beskrivning Sats med filterelement coalescing på 0,01 µm Behållare med komb. manuell/semi-autom. Behållare med automatisk Tryckfallsindikator, DPI Beställn.nr. P3XKA00ESC P3XKA00BSC P3XKA00BSA P3XKA00RQ 0, Flöde (dm 3 /s) 9

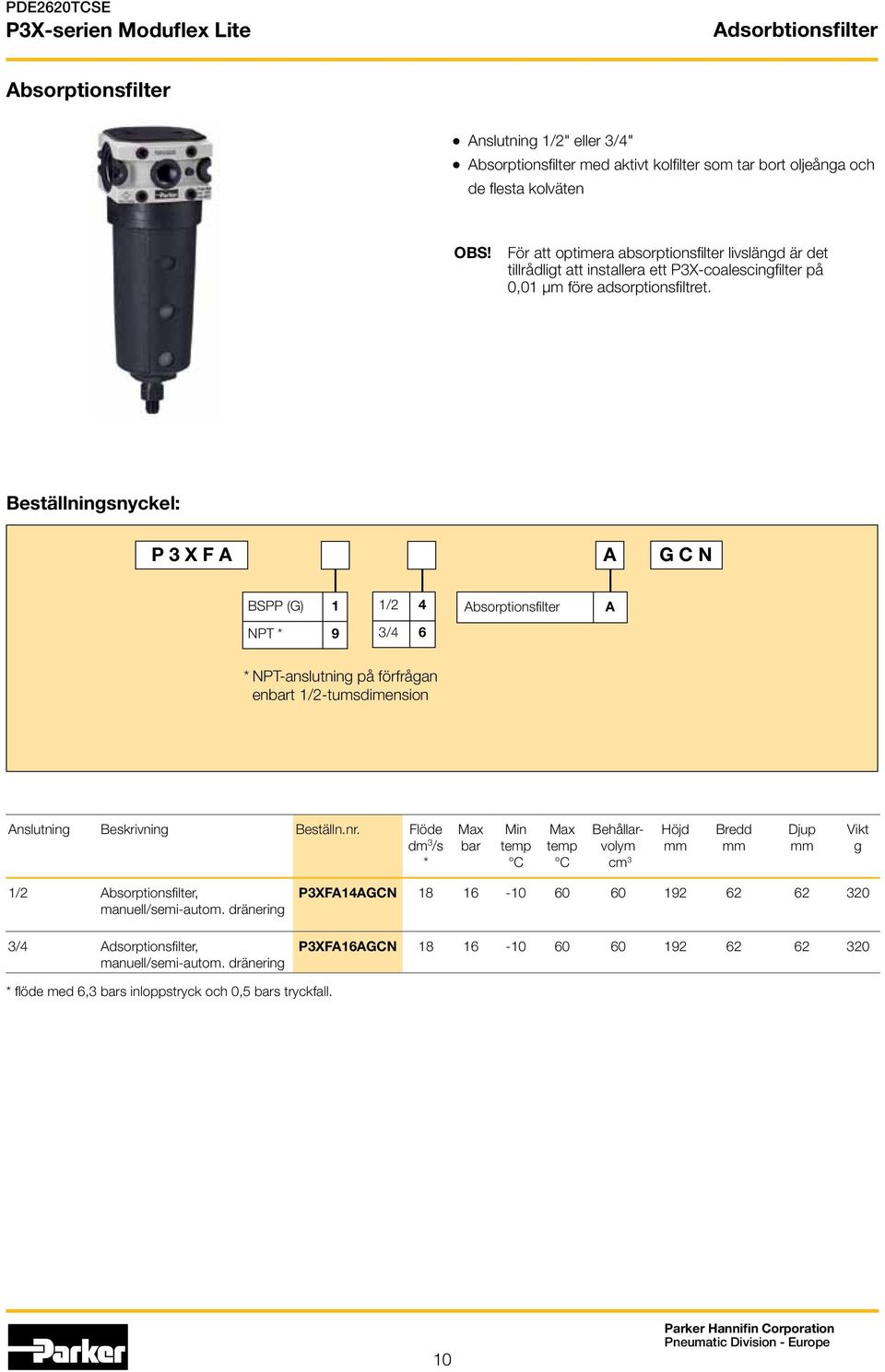

10 Adsorbtionsfilter Absorptionsfilter Anslutning 1/2" eller 3/4" Absorptionsfilter med aktivt kolfilter som tar bort oljeånga och de flesta kolväten OBS! För att optimera absorptionsfilter livslängd är det tillrådligt att installera ett P3X-coalescingfilter på 0,01 µm före adsorptionsfiltret. Beställningsnyckel: P 3 X F A A G C N BSPP (G) 1 1/2 4 Absorptionsfilter A NPT * 9 3/4 6 * NPT-anslutning på förfrågan enbart 1/2-tumsdimension Anslutning Beskrivning Beställn.nr. Flöde dm 3 /s * Max bar Min temp C Max temp C Behållarvolym cm 3 Höjd Bredd Djup Vikt g 1/2 Absorptionsfilter, manuell/semi-autom. 3/4 Adsorptionsfilter, manuell/semi-autom. P3XFA14AGCN P3XFA16AGCN * flöde med 6,3 bars inloppstryck och 0,5 bars tryckfall. 10

11 Adsorbtionsfilter Teknisk information Arbetsmedium: Max. inloppstryck: Tryckluft 16 bar Arbetstemperatur*: -10 C C Typiskt flöde vid 6,3 bars inloppstryck och 0,2 bars tryckfall: Manuell/semi-autom. : Stängningstryck Absorption 18 dm 3 /s 1/8-tumsport 0,8 bar * Tryckluften måste ha en daggpunkt som är tillräckligt torr för att undvika isbildning vid temper a turer under +2 C Materialspecifikation Hus: Högklassig teknopolymer Synglas: Polypropylen Filterhölje: ABS Absorptionsfilter: Aktivt kol Lock i topp och botten: Glasfylld nylon Stödcylinder: Rostfritt stål grad 430 Filtermedium: 100% spunnen polypropylen Filterstrumpa: Nålfilt av polyester Kapsling: Epoxyharts / härdare Tätningar: Nitril (NBR) Dränering: Manuell/semi-autom. Acetal Dimensioner () Flödeskarakteristik (1/2) Adsorptionsfilter 58,5 62 2,50 2,5 bar 6,3 bar 10 bar 2, ,5 42,5 Tryckfall (bar) 1,50 1,00 0,50 0, Flöde (dm 3 /s) (3/4) Adsorptionsfilter 2,50 6,3 bar 2,5 bar 10 bar 2,00 SW32 Tryckfall (bar) 1,50 1,00 0,50 Tillbehör och reservdelar Beskrivning Sats med element för absorptionsfilter Behållare med manuell Beställn.nr. P3XKA00ESA P3XKA00BSC 0, Flöde (dm 3 /s) 11

12 Regulatorer Regulator Symboler Avluftad regulator med manometer Regulator utan avluftning Anslutning 1/2" eller 3/4" (BSPP & NPT) Sekundärtryck 8 eller 16 bar Rullmembran ger längre livslängd Sekundäravluftning och rullmembran ger snabb och noggrann tryckreglering. Säkerhetslås som tillval, upp till 3 hänglås Med eller utan avluftning Low temperature -40 C as standard Beställningsnyckel: P 3 X R A N BSPP (G) 1 NPT * 9 1/2 4 3/4 6 * NPT-anslutning på förfrågan enbart 1/2-tumsdimension Avluftande Ej avluftande B N Standard Anpassad för säkerhetslås N A 0-4 bar, utan manometer L 0-8 bar, utan manometer N 0-16 bar, utan manometer H 0-4 bar, med manometer M 0-8 bar, med manometer G 0-16 bar, med manometer J Anslutning Beskrivning Beställn.nr. Flöde dm 3 /s * Max bar Min temp C Max temp C Höjd Bredd Djup Vikt g 1/2 8 bar, avluftande P3XRA14BNNN /2 8 bar, avluftande + manometer P3XRA14BNGN /4 8 bar, avluftande P3XRA16BNNN /4 8 bar, avluftande + manometer P3XRA16BNGN /2 8 bar, avluftande anpassad för säkerhetslås P3XRA14BANN /2 8 bar, avluftande anpassad för säkerhetslås + manometer 3/4 8 bar, avluftande anpassad för säkerhetslås 3/4 8 bar, avluftande anpassad för säkerhetslås + manometer P3XRA14BAGN P3XRA16BANN P3XRA16BAGN * Flöde med 10 bars inloppstryck, 6,3 bars inställt tryck och ett tryckfall på 1 bar. Regulator anpassad för säkerhetslås kräver minst ett säkerhetslås (se motstående sida) 12

13 Regulatorer Teknisk information Arbetsmedium: Tryckluft Max. inloppstryck: 16 bar Arbetstemperatur*: -40 C C Säkerhetslås (max 3 st per regulator) För låsning av regulatorns inställda trycknivå. (endast för regulator anpassad för säkerhetslås) Typiskt flöde med 10 bars inloppstryck, 6,3 bars inställt tryck och ett tryckfall på 1 bar: 1/2" 122 dm 3 /s 3/4" 134 dm 3 /s Manometeranslutning (2 st.): 1/4" * Tryckluften måste ha en daggpunkt som är tillräckligt torr för att undvika isbildning vid temper a turer under +2 C Beställningskod Säkerhetslås P3XKA00AS Materialspecifikation Hus: Kåpa: Regulatorhölje: Justerratt: Ventil: Tätningar: Skruvar: Högklassig teknopolymer Högklassig teknopolymer ABS Polyamid Mässing / nitril Nitril (NBR) Stål / förzinkade Dimensioner () Flödeskarakteristik 36, Reglerkarakteristik: (1/2) Tryckfall (bar) 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 1,6 bar 0, Flöde (dm 3 /s) 2,5 bar 6 bar 4 bar 8 bar 6,3 bar 39 58,5 62 5, ,5 Reglerkarakteristik: (3/4) 10,00 9,00 8,00 Tillbehör och reservdelar Beskrivning Väggfäste Låsring för panelmontage Säkerhetslås Membransats (med avluftning) Membransats (utan avluftning) Beställn.nr. P3XKA00MW P3XKA00MM P3XKA00AS P3XKA00RR P3XKA00RN Tryckfall (bar) 7,00 6,00 5,00 4,00 3,00 2,00 2,5 bar 1,00 1,6 bar 8 bar 6 bar 6,3 bar 4 bar 0, Flöde (dm 3 /s) 13

14 Filterregulatorer Filterregulatorer Symboler 1 2 Anslutning 1/2" eller 3/4" Högeffektivt filterelement på 5 μm som standard Högeffektiv vattenavskiljare Sekundärtryck 8 eller 16 bar Rullmembran ger längre livslängd Sekundäravluftning och balanserad kägla ger snabb och noggrann tryckreglering. Low temperature -40 C with combined manual/semi - auto drain as standard Beställningsnyckel: P 3 X E A G N N BSPP (G) 1 NPT * 9 1/2 4 3/4 6 * NPT-anslutning på förfrågan enbart 1/2-tumsdimension Filterelement på 5 µm som standard Filterelement på 40 µm som tillval E G Komb. manuell/ semi-autom. Automatisk avtappning Ej avluftande C A N 0-4 bar, utan manometer L 0-8 bar, utan manometer N 0-16 bar, utan manometer H 0-4 bar, med manometer M 0-8 bar, med manometer G 0-16 bar, med manometer J Avluftande B Anslutning Beskrivning Beställn.nr. Flöde dm 3 /s * Max bar Min temp C Max temp C Behållarvolym cm 3 Höjd Bredd Djup Vikt g 1/2 8 bar, avluftande, komb. manuell/semi-autom. P3XEA14EGCBNNN /2 8 bar, avluftande, autom. P3XEA14EGABNNN /2 8 bar, avluftande, komb. manuell/semi-autom. P3XEA14EGCBNGN /2 8 bar, avluftande, manometer, autom. P3XEA14EGABNGN /4 8 bar, avluftande, komb. manuell/semi-autom. P3XEA16EGCBNNN /4 8 bar, avluftande, autom. P3XEA16EGABNNN /4 8 bar, avluftande, manometer 8 bar, komb. manuell/semi-autom. P3XEA16EGCBNGN /4 8 bar, avluftande, manometer, autom. P3XEA16EGABNGN * Flöde med 10 bars inloppstryck, 6,3 bars inställt tryck och ett tryckfall på 1 bar. * Variant anpassad för säkerhetslås finns mot förfågan 14

15 Filterregulatorer Teknisk information Materialspecifikation Arbetsmedium: Tryckluft Hus: Högklassig teknopolymer Max. inloppstryck: 16 bar Synglas: Polypropylen Arbetstemperatur*: Automatisk : Komb. -10 C C -40 C C Husbeklädnad: Filterelement: ABS Sintrad P.E. Filterelement: 5 micron and 40 micron Tätningar: Nitril (NBR) Luftkvalitet: Enligt ISO : 1991 Klass 3 och 5 (partiklar) Enligt ISO : 2001 Klass 6 och 7 (partiklar) Typiskt flöde med 10 bars inloppstryck, 6,3 bars inställt tryck och ett tryckfall på 1 bar, 106 dm 3 /s Manuell/semi-autom. avtappning: Stängningstryck 0,8 bar Dränering: Kåpa: Justerratt: Ventil: Skruvar: Manuell / semi-autom.: Acetal Automatisk: PA / mässing Högklassig teknopolymer Polyamid Mässing / nitril Stål / förzinkade Automatisk : Stängningstryck Manuell för Tryckområde 0,8 bar 0,8 bar - 16 bar Behållarens kapacitet: 60 cm 3 Manometerportar (2 st.): 1/4" * Tryckluften måste ha en daggpunkt som är tillräckligt torr för att undvika isbildning vid temper a turer under +2 C Dimensioner () Flödeskarakteristik 8 62 (1/2) Filterregulator med filter på 5 µm 10, ,5 42,5 Tryckfall (bar) 9,00 8,00 7,00 6,00 8 bar 5,00 4,00 6,3 bar 3,00 2,00 2,5 bar 1,00 0, Flöde (dm 3 /s) (3/4) Filterregulator med filter på 5 µm 10, ,5 Tillbehör och reservdelar Beskrivning Beställn.nr. Sats med filterelement på 5 µm P3XKA00ESE Sats med filterelement på 40 µm P3XKA00ESG Behållare med komb. manuell/semi-autom. P3XKA00BSC Tryckfall (bar) 9,00 8,00 7,00 6,00 8 bar 5,00 4,00 6 bar 6,3 bar 3,00 2,00 4 bar 2,5 bar 1,00 1,6 bar 0, Flöde (dm 3 /s) Behållare med automatisk Säkerhetslås Membransats (med avluftning) Membransats (utan avluftning) Väggfäste Låsring för panelmontering P3XKA00BSA P3XKA00AS P3XKA00RR P3XKA00RN P3XKA00MW P3XKA00MM 15

16 Dimsmörjare Dimsmörjare Symboler 1 2 Lubricator Anslutning 1/2" eller 3/4" Oljedimsmörjning proportionellt mot flödet. Unik förinställd oljedimsmörjning, 5 eller 50 mg/m 3 Fyll på ovanifrån även i trycksatta system Beställningsnyckel: P 3 X L A G N N * NPT-anslutning på förfrågan enbart 1/2-tumsdimension BSPP (G) 1 NPT * 9 1/2 4 3/4 6 5 mg/m 3 S 1) 50 mg/m 3 P 2) Anslutning Beskrivning Beställn.nr. Flöde dm 3 /s * Max bar Min temp C Max temp C Behållarvolym cm 3 Höjd Bredd Djup Vikt g 1/2 Dimsmörjare, påfyllning under tryck (50 mg/m 3 ) 3/4 Dimsmörjare, påfyllning under tryck (50 mg/m 3 ) 1/2 Dimsmörjare, påfyllning under tryck (5 mg/m 3 ) 3/4 Dimsmörjare, påfyllning under tryck (5 mg/m 3 ) * Flöde med 6,3 bars inloppstryck och 0,5 bars tryckfall. 1) 2) Bäst för initialsmorda pneumatiska komponenter (t.ex. cylindrar, manöverdon, ventiler etc.) P3XLA14PGNN P3XLA16PGNN P3XLA14SGNN P3XLA16SGNN Bäst för pneumatiska komponenter som kräver effektiv smörjning (t.ex. tryckluftsverktyg och vissa luftmotorer etc.) 16

17 Dimsmörjare Teknisk information Arbetsmedium: Max. inloppstryck: Tryckluft 16 bar Arbetstemperatur*: -10 C C * Tryckluften måste ha en daggpunkt som är tillräckligt torrnog för att undvika isbildning vid temperaturer under +20 C Startpunkt vid låga flöden (smörjupptagning): vid 6,3 bars inloppstryck 7 dm 3 /s Typiskt flöde med 6,3 bars inloppstryck och 0,5 bars tryckfall: 78 dm 3 /s OBS! Fyll enbart på smörjmedel ovanifrån Materialspecifikation Hus: Synglas: Nedre synglas: Dimsmörjarens hölje: Tätningar: Högklassig teknopolymer Polypropylen PA (nylon) ABS Nitril (NBR) Dimensioner () Flödeskarakteristik 58,5 10,5 162, , ,5 (1/2) Dimsmörjare Tryckfall (bar) 2,50 2,00 1,50 1,00 0,50 0,00 1,6 bar 2,5 bar 4 bar 6 bar ,3 bar 8 bar 10 bar Flöde (dm 3 /s) (3/4) Dimsmörjare SW32 2,50 2,00 2,5 bar 4 bar 6 bar Tryckfall (bar) 1,50 1,00 1,6 bar 6,3 bar 8 bar 10 bar 0,50 Tillbehör och reservdelar 0, Flöde (dm 3 /s) Beskrivning Behållare Påfyllningslock Olja VG ml Beställn.nr. P3XKA00BSN P3XKA00PL P3XKA00PPA 17

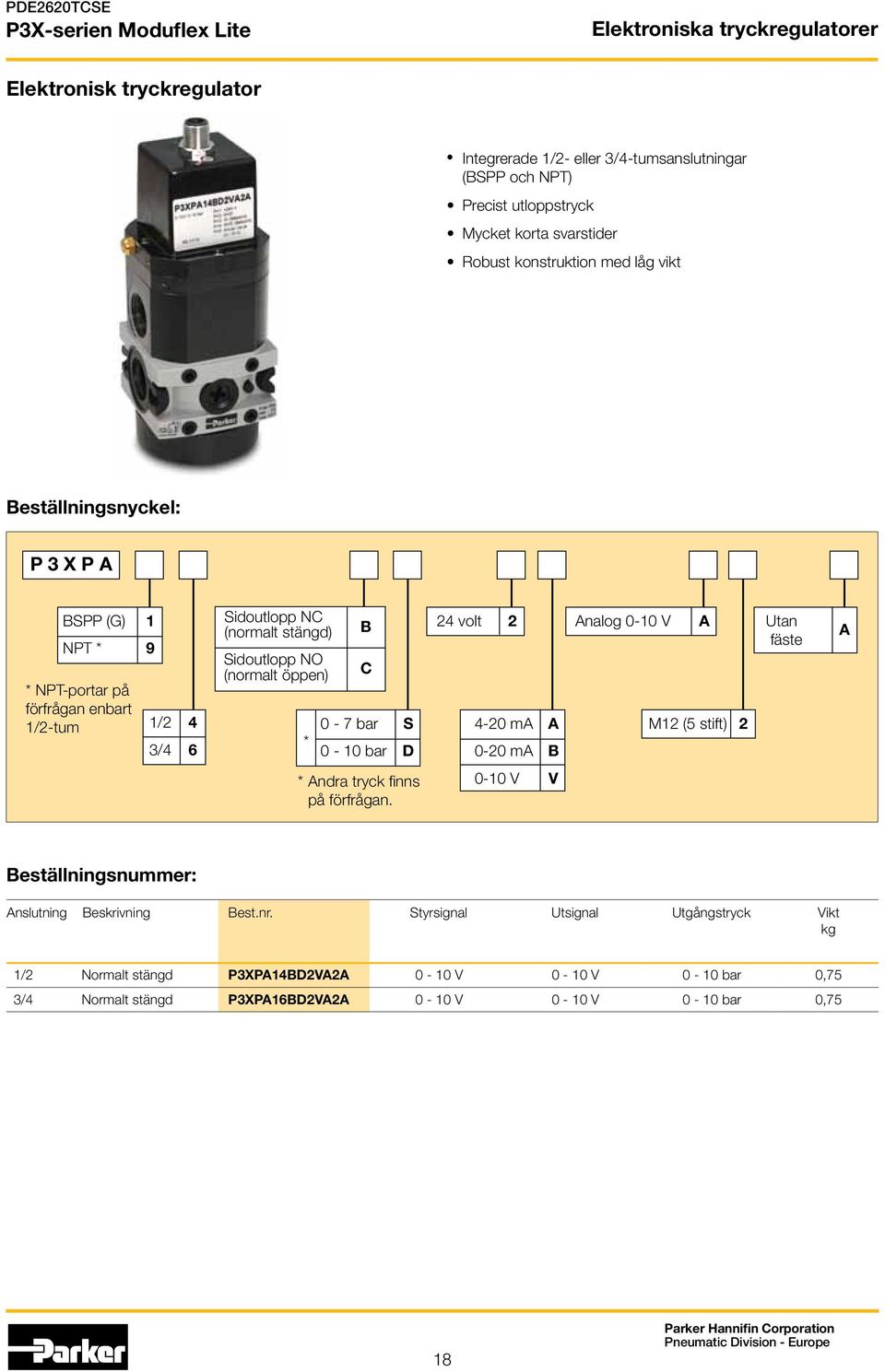

18 Elektroniska tryckregulatorer Elektronisk tryckregulator Integrerade 1/2- eller 3/4-tumsanslutningar (BSPP och NPT) Precist utloppstryck Mycket korta svarstider Robust konstruktion med låg vikt Beställningsnyckel: P 3 X P A BSPP (G) 1 NPT * 9 * NPT-portar på förfrågan enbart 1/2-tum 1/2 4 3/4 6 Sidoutlopp NC (normalt stängd) Sidoutlopp NO (normalt öppen) * B C 0-7 bar S 0-10 bar D 24 volt 2 Analog 0-10 V A 4-20 ma A M12 (5 stift) ma B Utan fäste A * Andra tryck finns på förfrågan V V Beställningsnuer: Anslutning Beskrivning Best.nr. Styrsignal Utsignal Utgångstryck Vikt kg 1/2 Normalt stängd P3XPA14BD2VA2A 0-10 V 0-10 V 0-10 bar 0,75 3/4 Normalt stängd P3XPA16BD2VA2A 0-10 V 0-10 V 0-10 bar 0,75 18

19 Elektroniska tryckregulatorer Tekniska data Drifttrycksområde P 1 min 1 bar Inloppstryck 1) P 1 max 16 bar Drifttrycksområde P 2 min 0,2 bar Utlopps- tryck P 2 max 10 bar Arbetstemperatur 0 C C Maximalt flöde 2) Qn dm 3 /s 160 Hysteres P 2 max < 1% Repeterbarhet P 2 max < 0,5% Känslighet P 2 max < 0,5% Linjäritet P 2 max < 1% Nominell spänning Un V DC 24V = ±10% Rippel 10% Effektförbrukning IBmax 0,15 A Börvärdesingång Uw V 0/10 Dimensioner () I ma 0/20 Ingångsmotstånd RE 243 K ma 4/20 Ärvärdesutgång UX 0-10 V Utgångsström IAmax 10 ma Skyddsklass IP65 enligt DIN 40050, EN ) p 1 > p % p 2 2) vid p 1-10 bar... p 2-6,3 bar Materialspecifikation Hus: Booster-ventil: Standardtätningar: Skruvar husbeklädnad: Husbeklädnad: Pilotkolv: Utloppskolv: Elektroniklock: Anslutningschema Kontaktdon M12 x 1 Stift 1: Strömförsörjning Plus +24 V DC ± 10% 0,15 A Rippel 10% Stift 2: Strömförsörjning 0 V Referens och masskapacitet för börvärde och ärvärde Flödeskaraktäristik Högklassig teknopolymer Mässing / nitril NBR Stål / förzinkade Aluminium Aluminium / Nitril Mässing / nitril Zink Stift 3: Börvärdesingång 0-10 V Stift 4: 0 V inställningssignal (ansluten till stift 2 på kortet som standard) Stift 5: Utgång för analogt ärvärde 0-10 V Tolerans ± 0,15 V P2 (bar) Q (l/min) * Två motsatta manometeranslutningar G1/4 ** Anslutning av 5-poligt kontaktdon M12 x 1 *** Avloppsanslutning 1/2 19

20 Dräneringsventil och kombinerad mjukstarts-/sventil Dräneringsventil och kombinerad mjukstarts-/sventil Symboler Modulär konstruktion med 1/2- och 3/4-tums integrerade anslutningar (BSPP eller NPT) Ger säker tryckökning Avlastar nedströmstryck automatiskt om pilotsignalen försvinner Ställbar långsam start Elstyrd eller luftstyrd funktion Hög flödes- och avluftningskapacitet P3X-seriens kombinerade mjukstarts-/sventiler ger en säker tryckökning i maskiner och system. När mjukstarts-/ sventilen ställts in koer den att låta trycket stiga successivt till ett förinställt värde, innan den öppnar helt och levererar fullt matningstryck. En kontrollerad tryckökning kan vara en viktig säkerhetsfaktor och förhindra skador på verktyg när maskinen eller systemet startas. Beställningsnyckel: Enbart eldriven P 3 X A N Kombinerad mjukstarts-/ sventil Dräneringsventil T D Luftstyrd Elstyrd P S Utan magnetspole 0 30 CNOMO-magnetspole (Form A) A 22 magnetspole (Form B) B Magnetventil / spole ej monterad 24V DC 000 2CN BSPP (G) 1 NPT * 9 1/2 4 3/ magnetventilankare C Luftstyrd, luftanslutning P 30 CNOMO-magnetspole (M12-anslutning) D 22 magnetspole (M12-anslutning) E * NPT-portar på förfrågan enbart 1/2-tum Kombinerad mjukstarts-/sventil Anslutning Beskrivning Beställn.nr. Flöde dm 3 /s Max bar Min temp C Max temp C Höjd Bredd Djup Vikt g 1/2 Elstyrd (magnetspole medföljer ej) P3XTA14SCN ,75 1/2 24 VDC, 22 magnetspole P3XTA14SCNB2CN ,75 1/2 24 VDC, 30 magnetspole P3XTA14SCNA2CN ,75 1/2 Luftstyrd P3XTA14PPN ,75 3/4 Elstyrd (magnetventil medföljer ej) P3XTA16SCN ,75 3/4 24 VDC, 22 magnetspole P3XTA16SCNB2CN ,75 3/4 24 VDC, 30 magnetspole P3XTA16SCNA2CN ,75 3/4 Luftstyrd P3XTA16PPN ,75 20

21 Dräneringsventil och kombinerad mjukstarts-/sventil Tekniska data Materialspecifikation Arbetsmedium: Maximalt tryck, elstyrd version med 22 spole: Maximalt tryck, elstyrd version med 30 spole: Lägsta arbetstryck: Tryckluft 10 bar 16 bar 2 bar Temperaturområde*, elstyrd version: C Temperaturområde*, luftstyrd version: C Anslutning pilotluft: 1/8 Avloppsanslutning: 1/2 Manometeranslutning: 1/4 Typiskt flöde med 6,3 bars inloppstryck och 1 bars tryckfall. 1/2 80 dm 3 /s 3/4 80 dm 3 /s * Tryckluften måste vara tillräckligt torr för att undvika isbildning vid temperaturer under +2 C Omkopplingstryck: Fullt flöde när nedströmstrycket når 50% av inloppstrycket. Hus: Husbeklädnad: Ventil: Pilotventil-booster: Tätningar: Aluminium ABS Mässing/NBR-komposit Aluminium Nitril (NBR) Dimensioner () Flödeskaraktäristik Tryck (p) Tid (t) 1: Inloppsport G1/2 (G3/4) 2: Utloppsport G1/2 (G3/4) 3: Avloppsport G1/2 4: Manometerport G1/ Startsignal Omkopplingsfördröjning Arbetstryck p 2 (=p 1 ) Mjukstarts- och sventil, 24 V 1/2-tumsanslutning Tryckfall (bar) 1: Inloppsport G1/2 (G3/4) 2: Utloppsport G1/2 (G3/4) 3: Avloppsport G1/2 4: Manometerport G1/4 12: Pilotport G1/8 12 Tryckfall (bar) Flöde (l/sek) Luftstyrd 1/2-tumsanslutning Flöde (l/sek) 21

22 Modulära kulventiler Avstängningsventil Symbol Fördelningsblock Låsbar med hänglås. När inloppstrycket stängs av avluftas sekundärtrycket via utloppsporten. Avstängningsventilen i P3X-serien ger användaren en säker avluftning samtidigt som låsfunktionen ger möjlighet till otillåten påluftning. Beställningsnyckel: Fördelningsblocket i P3X-serien ger 2 extra utloppsportar. Dessa kan monteras på alla positioner, t.ex. före dimsmörjaren för att åstadkoa en oljefri start, eller i slutet av ett system för att få extra utloppsportar. Beskrivning Beställn.nr. BSPP Beställn.nr. NPT Vikt (g) G1/2" P3XMA1V0N P3XMA9V0N 170 P 3 X V A L S N BSPP (G) 1 G1/2 4 Materialspecification: NPT * 9 G3/4 6 * NPT-anslutning på förfrågan (enbart 1/2-tumsdimension) Teknisk information Hus: Kåpa på multipelplatta: Dimensioner () Högklassig teknopolymer ABS Arbetstemperatur: -10 C C Maximalt matningstryck: 16 bar Vikt (g): 1/2 300g 3/4 300g Materialspecification: Hus: Högklassig teknopolymer Handtag: Polyamid 9 Tätningar: Ljuddämpare utlopp: Nitril (NBR) Sinterbrons SW30 G1/4 G1/2 Dimensioner () 73 G1/2 G1/ , G1/4 9 Inloppsport Botten Front och baksida 35 1/2 1/2" 1/4" 8,5 22

23 Magnetventilspolar Magnetventilspolar med DIN-anslutning Form A eller industrianslutning Form B Spänning 30 x 30 Beställningskod DIN Form A Standard * P2FCA453 är kompatibel med 110 V AC och 48 V DC # P2FCA469 är 24 V DC 6,8 W eller 48 V 50 Hz 9,9 VA Vikt (kg) 22 x 30 Beställningskod industriell Form B standard Vikt (kg) Likström 12V DC P2FCA445 0,105 P2FCB445 0,093 24V DC P2FCA449 0,105 P2FCB449 0,093 48V DC P2FCA453* 0,105 P2FCB451 0,093 Växelström 12V 50/60Hz P2FCA440 0,105 P2FCB440 0,093 24V 50/60Hz P2FCA442 0,105 P2FCB442 0,093 48V 50/60Hz P2FCA469 # 0, V 50Hz, 120V 60Hz P2FCA453 0,105 P2FCB453 0, V 50Hz, 230V 60Hz P2FCA457 0,105 P2FCB457 0,093 Magnetventilspolar med M12-anslutning Voltage Beställningskod form A Vikt (Kg) Beställningskod form B Vikt (Kg) 30 x x 30 Likström 24V DC P2FC P2FC

24 Tillbehör Tillbehör Beskrivning Anslutning Vikt Beställn.nr. (g) Låsring för panelmontage 10 P3XKA00MM Väggfäste 80 P3XKA00MW Anslutningsats för P3X 10 P3XKA00CB Olja till dimsmörjare VG15 : ISO ml 100 P3XKA00PPA Manometer 0 till 10 bar 1/4" 60 KG till 16 bar 1/4" 60 KG8013 O-ringsats för anslutning Antal: 5 P3XKA04CY Regulator och filterregulator - säkerhetslås 0,05 P3XKA00AS 24

25 Membrantorkar Problemet Tryckluft är en viktig kraftkälla med bred användning i hela industrin. Denna säkra, kraftfulla och pålitliga produkt kan vara den viktigaste delen i din produktionsprocess. Din tryckluft innehåller emellertid vatten, smuts, slitpartiklar och även sliten smörjolja. Allt detta blandas och bildar oönskad kondens. Denna kondens är ofta sur och sliter snabbt ned verktyg och luftdrivna maskiner, sätter igen ventiler och luftvägar, vilket orsakar mycket underhållsarbete och dyra luftläckage. Den leder även till korrosion i rörsystemen och kan orsaka extremt dyra driftstopp. Högeffektiva tryckluftsfilter med kondens tar bort olja, vatten och smutspartiklar och eliminerar de skadliga beläggningarna i tryckluftssystemet. I många fall räcker det inte med enbart denna åtgärd, eftersom moderna produktionssystem och processer kräver ännu högre luftkvalitet. Där det behövs kan membrantorkar direkt på förbrukningsstället erbjuda rätt luftkvalitet, utan behov av att torka hela tryckluftsanläggningen, vilket kan vara både kostsamt och helt onödigt. Tryckluftsinlopp Avluftningsutlopp Moduldesign - kompatibel med P3X-serien Tryckluftsutlopp Den effektiva lösningen Membrantorkarna i Parkers P3X-serie använder sig av en avancerad molekylär membranteknik som torkar tryckluften och sänker tryckdaggpunkten. Den kompakta utryesbesparande konstruktionen erbjuder användaren en luftberedare som placeras på förbrukningsstället, med hög prestanda utan kompromisser. Den är enkel att installera och förvandlar den vanliga processen till en ytterst tillförlitlig och effektiv sådan. Membranmaterialet formas till buntar med enskilda fibrer i en patron. Vattenångan passerar genom fiberväggarna till en kaare varifrån den kontinuerligt ventileras ut till atmosfären i gasform. En liten del av den torkade luften leds genom kaaren för att kontinuerligt spola ut och evakuera den fuktiga ångan. Membrantorkarna i P3X-serien kan användas för kontinuerlig lufttorkning i många år. De reagerar omedelbart på alla förändringar i inloppsförhållandena. P3X-torkarna kan användas vid temperaturer mellan 2 C och 60 C (omgivande luft eller inloppsluft) och vid tryck mellan 5 bar och 16 bar. Inloppsflödet och inloppstrycket bestäer storleken på daggpunktsreduceringen. Med andra ord erbjuder membrantorkar ett konstant torkskydd som följer daggpunktstemperaturens variationer i inloppet. Förfilter som monteras direkt före membrantorken håller vätskor och fasta föremål borta och ger en nästintill obegränsad livslängd. Eftersom vattenångan passerar rakt genom membranmaterialet ackumuleras inget vatten, vilket betyder att membranen inte blir mättade och aldrig behöver regenereras. P3X-seriens membrantorkar har inga rörliga delar som kan förslitas, de behöver ingen el och är lämpliga för farliga miljöer. De kräver ingen avskärmning och inget skydd mot radiovågor, de behöver inget köldmedium och inget daande torkmedel. P3X-seriens membrantork grundar sig på väl beprövade principer som erbjuder ett enkelt kostnadseffektivt alternativ till kyltorkar och torkmedeltorkar. Membrantorken finns i 6 storlekar och är kompatibel med den modulära luftberedningsserien P3X Moduflex Lite. Den kan dessutom enkelt anslutas till önskat P3X-filter för att leverera ren torr luft till förbrukningsstället. Returflödesrör Tvärsnittsarea i enskilda membranfiberrör Aluminiumhus Avancerade molekylära membranfiberrör Patron med membranfiberrör Avluftningsutlopp 25

26 Membrantorkar Fördelar med membrantorkarna i P3X-serien Tryckluften torkas direkt Ingen elanslutning behövs Lämplig för farliga miljöer Inget CFC/FC Kompatibel med den modulära luftberedningsserien i P3X Moduflex Lite Lågt tryckfall Inga rörliga delar Inget torkmedium behövs Låg luftförbrukning genom avluftning Låga driftkostnader Torktyper med tryckdaggpunktsreducering och flödesvärden 30 C 20 C Tryckdaggpunktstemp. 10 C 0 C -10 C -20 C -30 C -40 C -50 C -60 C -70 C Centrala kyltorkar P3X Moduflex Lite - membrantorkar som placeras på förbrukningsstället Moduflex adsorptionstorkar som placeras på förbrukningsstället Användningsområde: Halvledarproduktion Mätmaskiner (luftlager) Livsmedelsprocessning Lackeringsverkstäder Laboratorier Lasrar Förpackningsmaskiner Instrumentering Läkemedel Processutrustning Dentalteknik -80 C L/min 26

27 Membrantorkar Tar bort vattenånga och sänker tryckdaggpunkten Kompakt konstruktion Ingen elanslutning behövs Lämplig för farliga miljöer Inga rörliga delar Underhålls- och slitagefri Ingen förändring av luftens saansättning Lågt tryckfall under 0,1 bar Minimal luftförbrukning vid avluftning av vattenånga Moduldesign - kompatibel med Moduflex Lite luftberedningsserie Membrantork Anslutning Storlek Beskrivning Best.nr. G1/2 10 Membrantork med returrör P3XJA14CA1N G1/2 15 Membrantork med returrör P3XJA14CB1N G1/2 20 Membrantork med returrör P3XJA14CC1N G1/2 25 Membrantork med returrör P3XJA14CD1N G1/2 35 Membrantork seriemonterad P3XJA14CE1N G1/2 50 Membrantork seriemonterad P3XJA14CF1N OBS! För NPT-gängor ska den 6:e tecknet bytas från 1 till 9 dvs. P3XJA94CA1N Monteringssats med väggfäste Best.nr. P3XKA00MWD Övre och undre väggfäste OBS! För optimal prestanda och underhållsfri drift rekoenderar Parker att ett filter på 5 µm och ett coalescingfilter på 0,01 µm från P3X-serien monteras före torken. Kombinationer av FRL-enheter med mebrantork finns tillgängliga mot förfrågan F = Partikelfilter Fc = Coalescingfilter MD = Membrantork R = Regulator Fa = Adsorptionsfilter F + Fc + MD F + Fc + MD + R F + Fc + MD + R + Fa 27
