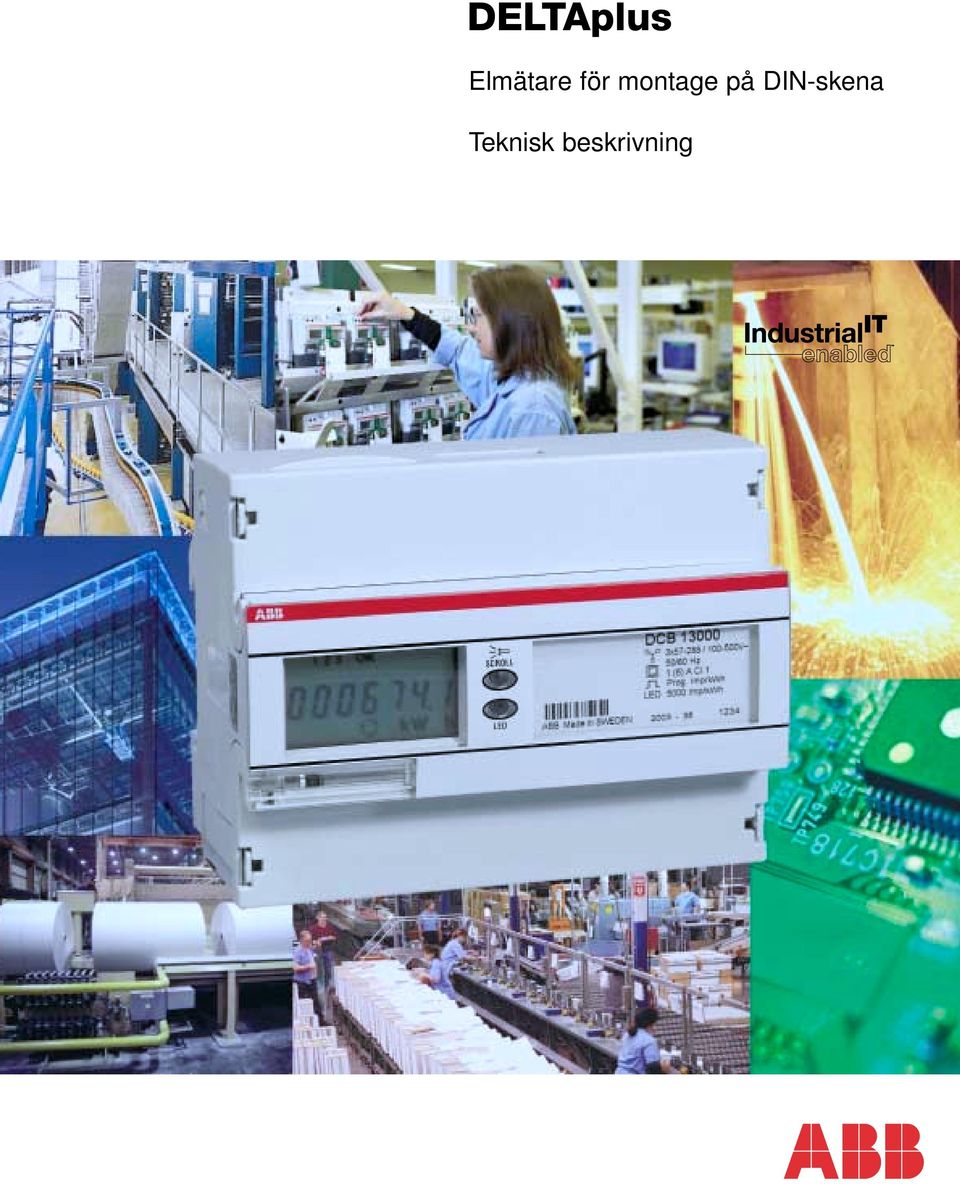

1 Elmätare för montage på DIN-skena Teknisk beskrivning

2

3 Innehållsförteckning DELTAplus Allmän beskrivning... 4 Kapitel 1: Produktöversikt och gemensamma tekniska data Sortiment direktkopplade mätare... 5 Sortiment Direktkopplade mätare... 5 Sortiment Transformatorkopplade mätare... 7 Sortiment Tillbehör... 8 Kapitel 2: Tekniska data... 9 Kopplingsscheman och pulser Kapitel 3 med LON-bus och M-bus-kommunikation med EIB-kommunikation Kapitel 4: Symboler, definitioner och dimensioner Kapitel 5: Elmätning All information i denna trycksak kan bli föremål för förändringar utan föregående avisering.

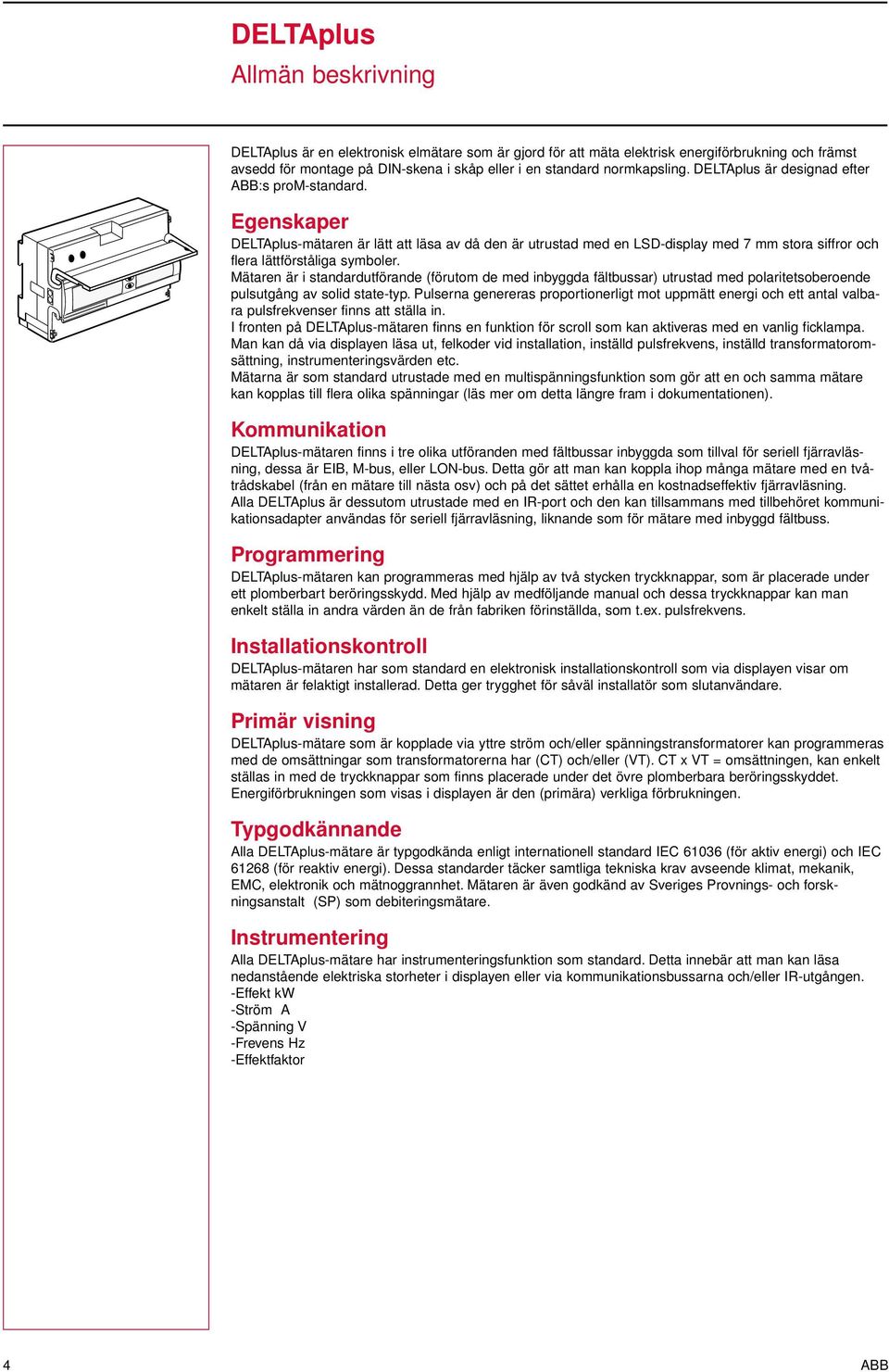

4 Allmän beskrivning DELTAplus är en elektronisk elmätare som är gjord för att mäta elektrisk energiförbrukning och främst avsedd för montage på DIN-skena i skåp eller i en standard normkapsling. DELTAplus är designad efter ABB:s prom-standard. Egenskaper DELTAplus-mätaren är lätt att läsa av då den är utrustad med en LSD-display med 7 mm stora siffror och flera lättförståliga symboler. Mätaren är i standardutförande (förutom de med inbyggda fältbussar) utrustad med polaritetsoberoende pulsutgång av solid state-typ. Pulserna genereras proportionerligt mot uppmätt energi och ett antal valbara pulsfrekvenser finns att ställa in. I fronten på DELTAplus-mätaren finns en funktion för scroll som kan aktiveras med en vanlig ficklampa. Man kan då via displayen läsa ut, felkoder vid installation, inställd pulsfrekvens, inställd transformatoromsättning, instrumenteringsvärden etc. Mätarna är som standard utrustade med en multispänningsfunktion som gör att en och samma mätare kan kopplas till flera olika spänningar (läs mer om detta längre fram i dokumentationen). Kommunikation DELTAplus-mätaren finns i tre olika utföranden med fältbussar inbyggda som tillval för seriell fjärravläsning, dessa är EIB, M-bus, eller LON-bus. Detta gör att man kan koppla ihop många mätare med en tvåtrådskabel (från en mätare till nästa osv) och på det sättet erhålla en kostnadseffektiv fjärravläsning. Alla DELTAplus är dessutom utrustade med en IR-port och den kan tillsammans med tillbehöret kommunikationsadapter användas för seriell fjärravläsning, liknande som för mätare med inbyggd fältbuss. Programmering DELTAplus-mätaren kan programmeras med hjälp av två stycken tryckknappar, som är placerade under ett plomberbart beröringsskydd. Med hjälp av medföljande manual och dessa tryckknappar kan man enkelt ställa in andra värden än de från fabriken förinställda, som t.ex. pulsfrekvens. Installationskontroll DELTAplus-mätaren har som standard en elektronisk installationskontroll som via displayen visar om mätaren är felaktigt installerad. Detta ger trygghet för såväl installatör som slutanvändare. Primär visning DELTAplus-mätare som är kopplade via yttre ström och/eller spänningstransformatorer kan programmeras med de omsättningar som transformatorerna har (CT) och/eller (VT). CT x VT = omsättningen, kan enkelt ställas in med de tryckknappar som finns placerade under det övre plomberbara beröringsskyddet. Energiförbrukningen som visas i displayen är den (primära) verkliga förbrukningen. Typgodkännande Alla DELTAplus-mätare är typgodkända enligt internationell standard IEC (för aktiv energi) och IEC (för reaktiv energi). Dessa standarder täcker samtliga tekniska krav avseende klimat, mekanik, EMC, elektronik och mätnoggrannhet. Mätaren är även godkänd av Sveriges Provnings- och forskningsanstalt (SP) som debiteringsmätare. Instrumentering Alla DELTAplus-mätare har instrumenteringsfunktion som standard. Detta innebär att man kan läsa nedanstående elektriska storheter i displayen eller via kommunikationsbussarna och/eller IR-utgången. -Effekt kw -Ström A -Spänning V -Frevens Hz -Effektfaktor 4 ABB

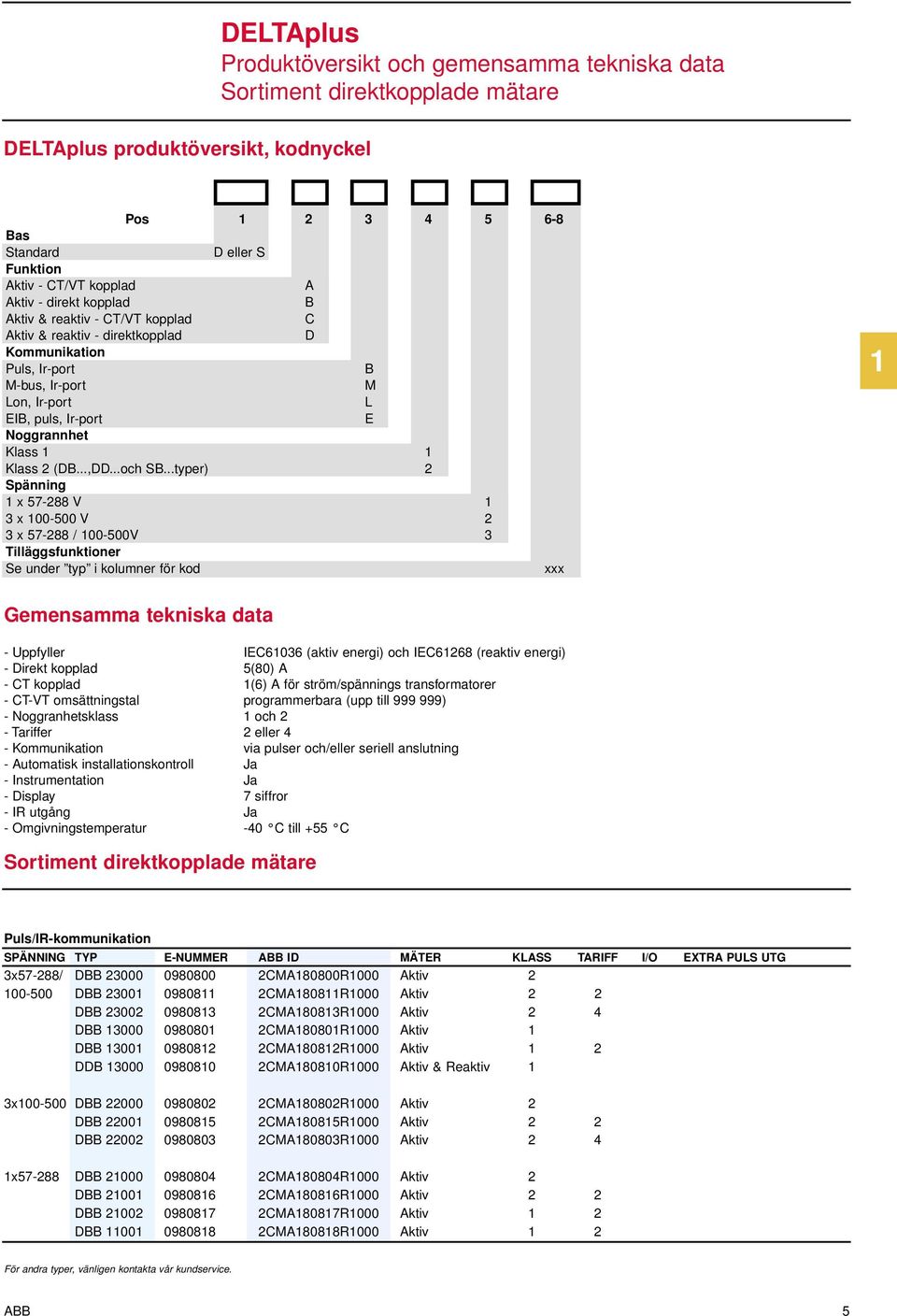

5 Produktöversikt och gemensamma tekniska data Sortiment direktkopplade mätare DELTAplus produktöversikt, kodnyckel Pos Bas Standard D eller S Funktion Aktiv - CT/VT kopplad A Aktiv - direkt kopplad B Aktiv & reaktiv - CT/VT kopplad C Aktiv & reaktiv - direktkopplad D Kommunikation Puls, Ir-port B M-bus, Ir-port M Lon, Ir-port L EIB, puls, Ir-port E Noggrannhet Klass 1 1 Klass 2 (DB...,DD...och SB...typer) 2 Spänning 1 x V 1 3 x V 2 3 x / V 3 Tilläggsfunktioner Se under typ i kolumner för kod xxx 1 Gemensamma tekniska data - Uppfyller IEC61036 (aktiv energi) och IEC61268 (reaktiv energi) - Direkt kopplad 5(80) A - CT kopplad 1(6) A för ström/spännings transformatorer - CT-VT omsättningstal programmerbara (upp till ) - Noggranhetsklass 1 och 2 - Tariffer 2 eller 4 - Kommunikation via pulser och/eller seriell anslutning - Automatisk installationskontroll Ja - Instrumentation Ja - Display 7 siffror - IR utgång Ja - Omgivningstemperatur -40 C till +55 C Sortiment direktkopplade mätare Puls/IR-kommunikation SPÄNNING TYP E-NUMMER ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-288/ DBB CMA180800R1000 Aktiv DBB CMA180811R1000 Aktiv 2 2 DBB CMA180813R1000 Aktiv 2 4 DBB CMA180801R1000 Aktiv 1 DBB CMA180812R1000 Aktiv 1 2 DDB CMA180810R1000 Aktiv & Reaktiv 1 3x DBB CMA180802R1000 Aktiv 2 DBB CMA180815R1000 Aktiv 2 2 DBB CMA180803R1000 Aktiv 2 4 1x DBB CMA180804R1000 Aktiv 2 DBB CMA180816R1000 Aktiv 2 2 DBB CMA180817R1000 Aktiv 1 2 DBB CMA180818R1000 Aktiv 1 2 För andra typer, vänligen kontakta vår kundservice. ABB 5

6 Sortiment Direktkopplade mätare M-bus-kommunikation SPÄNNING TYP E-NUMMER ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-288/ DBM CMA180840R1000 Aktiv DBM CMA180920R1000 Aktiv 2 2 DBM CMA180921R1000 Aktiv 2 4 DBM CMA180922R1000 Aktiv 2 1 DBM CMA180841R1000 Aktiv x DBM CMA180842R1000 Aktiv 2 DBM CMA180923R1000 Aktiv 2 2 DBM CMA180924R1000 Aktiv 2 4 1x DBM CMA180843R1000 Aktiv 2 LON-bus-kommunikation SPÄNNING TYP E-NUMMER ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-28 / DBL CMA180820R1000 Aktiv DBL CMA180829R1000 Aktiv 2 2 DBL CMA180830R1000 Aktiv 2 4 DBL CMA180821R1000 Aktiv 2 1 3x DBL CMA180822R1000 Aktiv 2 DBL CMA180831R1000 Aktiv 2 2 DBL CMA180832R1000 Aktiv 2 4 1x DBL CMA180833R1000 Aktiv 2 EIB-bus-kommunikation SPÄNNING TYP ARTIKEL NR. ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-288/ SBE CMA139053R1000 Aktiv SBE CMA139055R1000 Aktiv 2 4 SBE CMA139049R1000 Aktiv 1 3x SBE CMA139052R1000 Aktiv 2 1x SBE CMA139051R1000 Aktiv 2 För andra typer, vänligen kontakta vår kundservice. 6 ABB

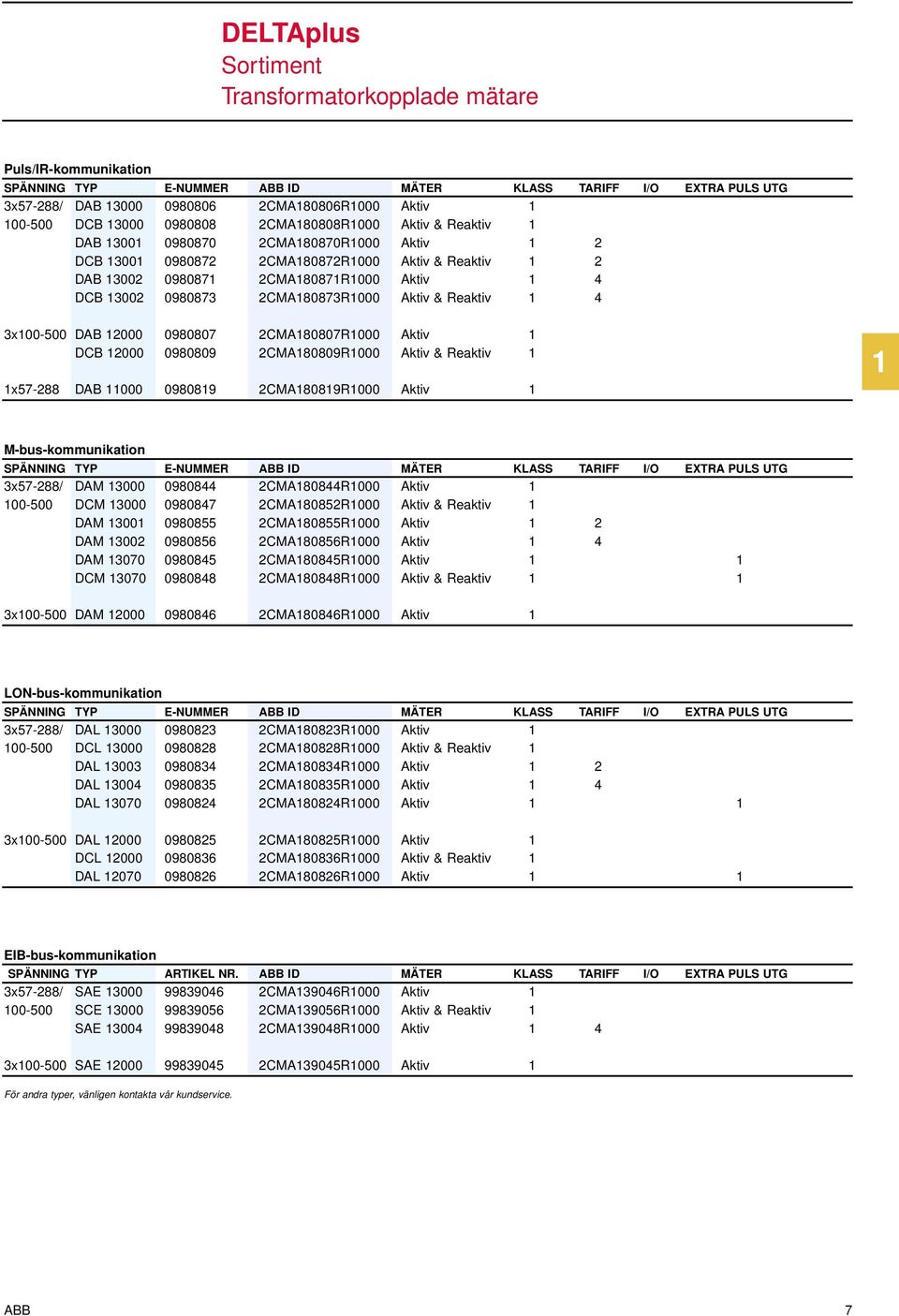

7 Sortiment Transformatorkopplade mätare Puls/IR-kommunikation SPÄNNING TYP E-NUMMER ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-288/ DAB CMA180806R1000 Aktiv DCB CMA180808R1000 Aktiv & Reaktiv 1 DAB CMA180870R1000 Aktiv 1 2 DCB CMA180872R1000 Aktiv & Reaktiv 1 2 DAB CMA180871R1000 Aktiv 1 4 DCB CMA180873R1000 Aktiv & Reaktiv 1 4 3x DAB CMA180807R1000 Aktiv 1 DCB CMA180809R1000 Aktiv & Reaktiv 1 1x DAB CMA180819R1000 Aktiv 1 1 M-bus-kommunikation SPÄNNING TYP E-NUMMER ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-288/ DAM CMA180844R1000 Aktiv DCM CMA180852R1000 Aktiv & Reaktiv 1 DAM CMA180855R1000 Aktiv 1 2 DAM CMA180856R1000 Aktiv 1 4 DAM CMA180845R1000 Aktiv 1 1 DCM CMA180848R1000 Aktiv & Reaktiv 1 1 3x DAM CMA180846R1000 Aktiv 1 LON-bus-kommunikation SPÄNNING TYP E-NUMMER ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-288/ DAL CMA180823R1000 Aktiv DCL CMA180828R1000 Aktiv & Reaktiv 1 DAL CMA180834R1000 Aktiv 1 2 DAL CMA180835R1000 Aktiv 1 4 DAL CMA180824R1000 Aktiv 1 1 3x DAL CMA180825R1000 Aktiv 1 DCL CMA180836R1000 Aktiv & Reaktiv 1 DAL CMA180826R1000 Aktiv 1 1 EIB-bus-kommunikation SPÄNNING TYP ARTIKEL NR. ABB ID MÄTER KLASS TARIFF I/O EXTRA PULS UTG 3x57-288/ SAE CMA139046R1000 Aktiv SCE CMA139056R1000 Aktiv & Reaktiv 1 SAE CMA139048R1000 Aktiv 1 4 3x SAE CMA139045R1000 Aktiv 1 För andra typer, vänligen kontakta vår kundservice. ABB 7

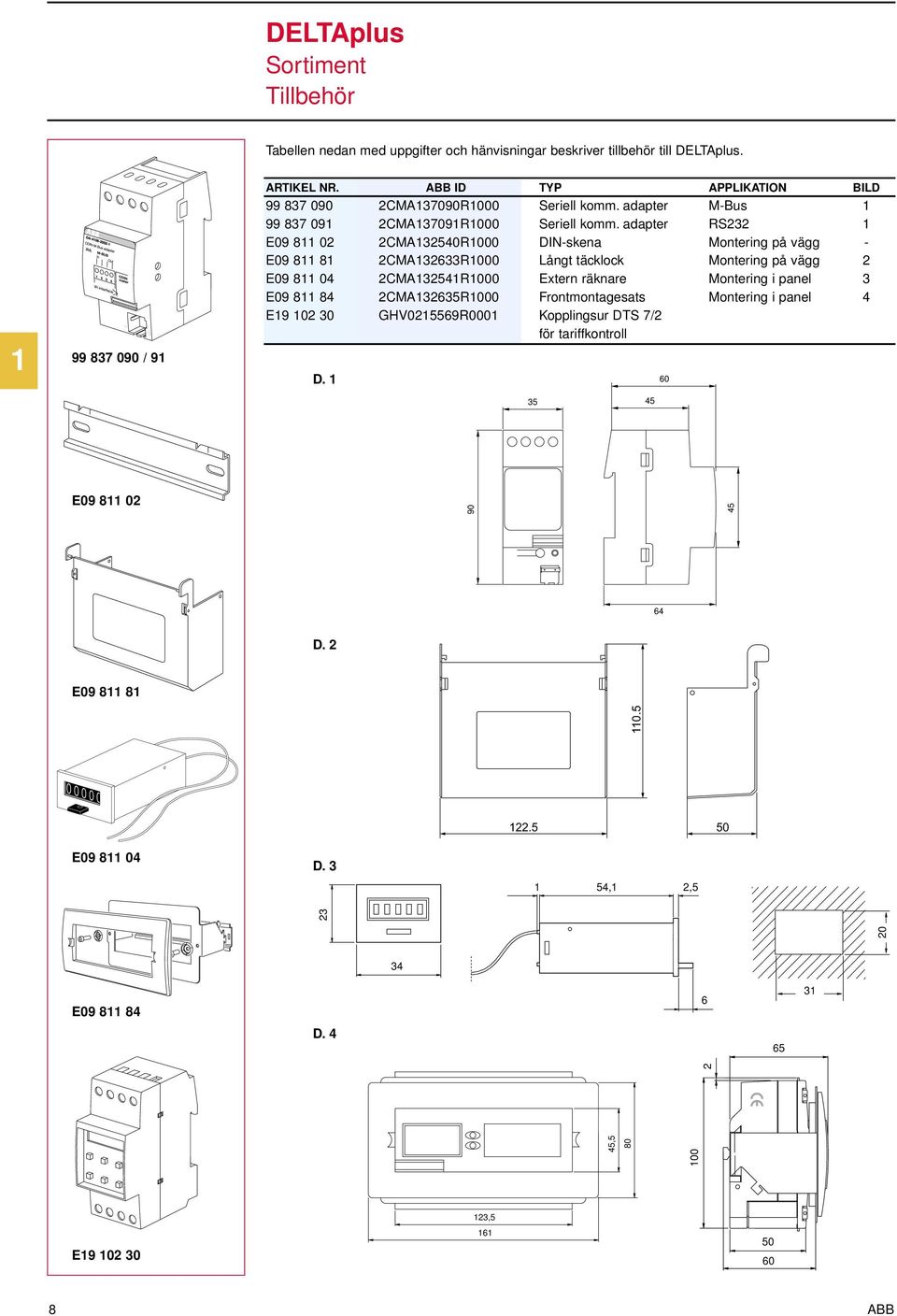

8 Sortiment Tillbehör Tabellen nedan med uppgifter och hänvisningar beskriver tillbehör till DELTAplus / 91 ARTIKEL NR. ABB ID TYP APPLIKATION BILD CMA137090R1000 Seriell komm. adapter M-Bus CMA137091R1000 Seriell komm. adapter RS232 1 E CMA132540R1000 DIN-skena Montering på vägg - E CMA132633R1000 Långt täcklock Montering på vägg 2 E CMA132541R1000 Extern räknare Montering i panel 3 E CMA132635R1000 Frontmontagesats Montering i panel 4 E GHV R0001 Kopplingsur DTS 7/2 för tariffkontroll D E D. 2 E E D ,1 2, E D , E , ABB

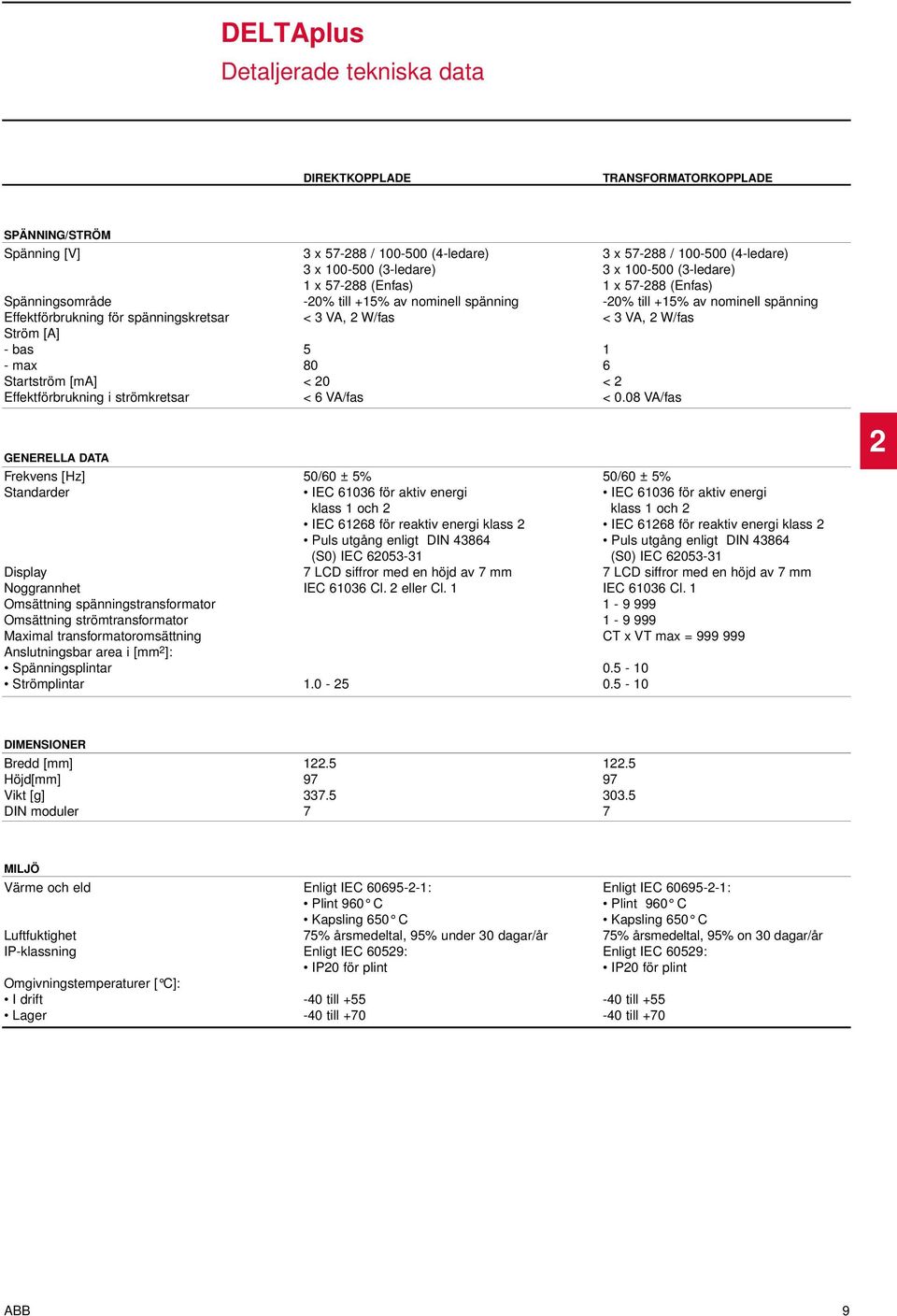

9 Detaljerade tekniska data DIREKTKOPPLADE TRANSFORMATORKOPPLADE SPÄNNING/STRÖM Spänning [V] 3 x / (4-ledare) 3 x / (4-ledare) 3 x (3-ledare) 3 x (3-ledare) 1 x (Enfas) 1 x (Enfas) Spänningsområde -20% till +15% av nominell spänning -20% till +15% av nominell spänning Effektförbrukning för spänningskretsar < 3 VA, 2 W/fas < 3 VA, 2 W/fas Ström [A] - bas max 80 6 Startström [ma] < 20 < 2 Effektförbrukning i strömkretsar < 6 VA/fas < 0.08 VA/fas GENERELLA DATA Frekvens [Hz] 50/60 ± 5% 50/60 ± 5% Standarder IEC för aktiv energi IEC för aktiv energi klass 1 och 2 klass 1 och 2 IEC för reaktiv energi klass 2 IEC för reaktiv energi klass 2 Puls utgång enligt DIN Puls utgång enligt DIN (S0) IEC (S0) IEC Display 7 LCD siffror med en höjd av 7 mm 7 LCD siffror med en höjd av 7 mm Noggrannhet IEC Cl. 2 eller Cl. 1 IEC Cl. 1 Omsättning spänningstransformator Omsättning strömtransformator Maximal transformatoromsättning CT x VT max = Anslutningsbar area i [mm 2 ]: Spänningsplintar Strömplintar DIMENSIONER Bredd [mm] Höjd[mm] Vikt [g] DIN moduler 7 7 MILJÖ Värme och eld Enligt IEC : Enligt IEC : Plint 960 C Plint 960 C Kapsling 650 C Kapsling 650 C Luftfuktighet 75% årsmedeltal, 95% under 30 dagar/år 75% årsmedeltal, 95% on 30 dagar/år IP-klassning Enligt IEC 60529: Enligt IEC 60529: IP20 för plint IP20 för plint Omgivningstemperaturer [ C]: I drift -40 till till +55 Lager -40 till till +70 ABB 9

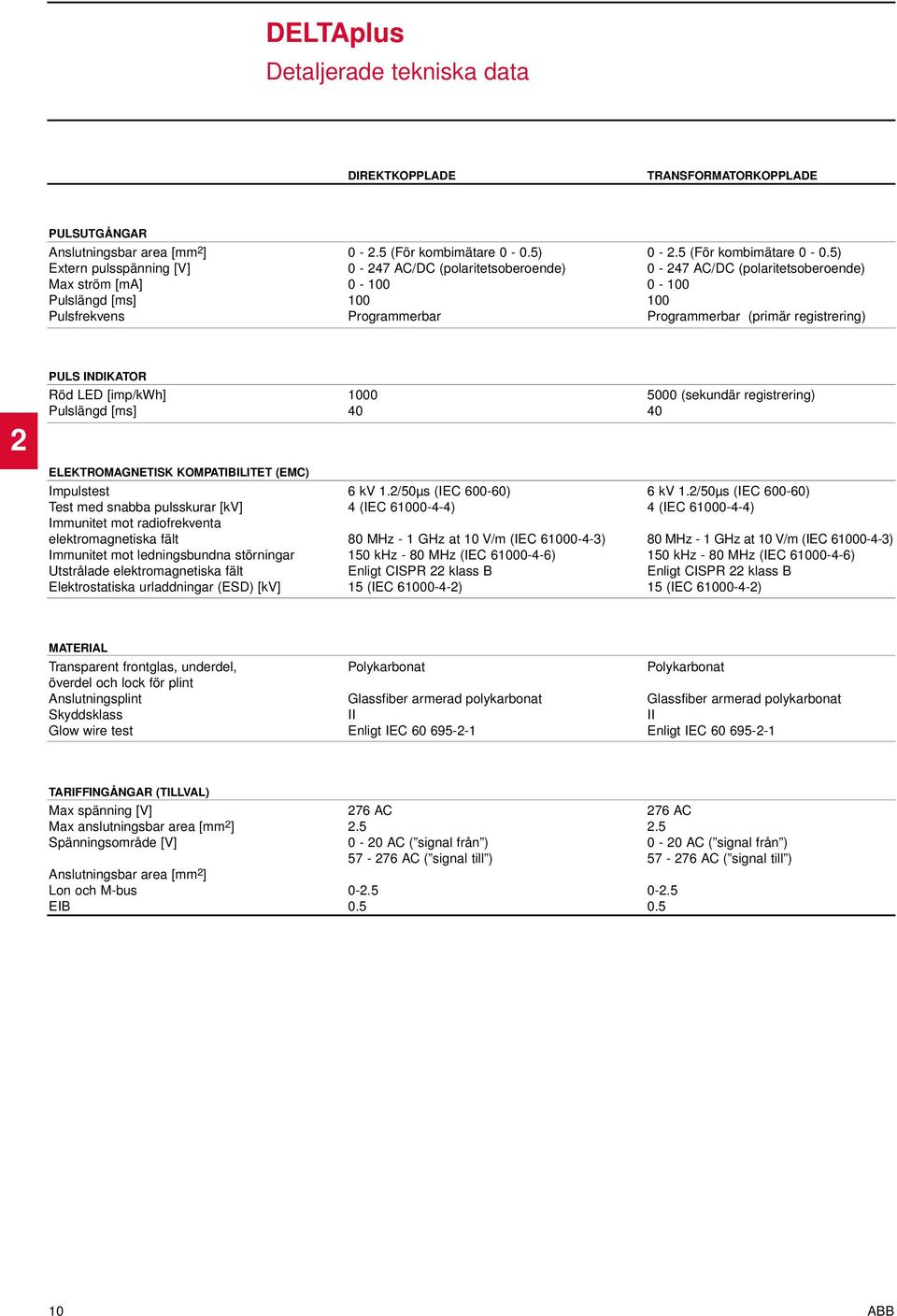

10 Detaljerade tekniska data DIREKTKOPPLADE TRANSFORMATORKOPPLADE PULSUTGÅNGAR Anslutningsbar area [mm 2 ] (För kombimätare 0-0.5) (För kombimätare 0-0.5) Extern pulsspänning [V] AC/DC (polaritetsoberoende) AC/DC (polaritetsoberoende) Max ström [ma] Pulslängd [ms] Pulsfrekvens Programmerbar Programmerbar (primär registrering) 2 PULS INDIKATOR Röd LED [imp/kwh] (sekundär registrering) Pulslängd [ms] ELEKTROMAGNETISK KOMPATIBILITET (EMC) Impulstest 6 kv 1.2/50µs (IEC ) 6 kv 1.2/50µs (IEC ) Test med snabba pulsskurar [kv] 4 (IEC ) 4 (IEC ) Immunitet mot radiofrekventa elektromagnetiska fält 80 MHz - 1 GHz at 10 V/m (IEC ) 80 MHz - 1 GHz at 10 V/m (IEC ) Immunitet mot ledningsbundna störningar 150 khz - 80 MHz (IEC ) 150 khz - 80 MHz (IEC ) Utstrålade elektromagnetiska fält Enligt CISPR 22 klass B Enligt CISPR 22 klass B Elektrostatiska urladdningar (ESD) [kv] 15 (IEC ) 15 (IEC ) MATERIAL Transparent frontglas, underdel, Polykarbonat Polykarbonat överdel och lock för plint Anslutningsplint Glassfiber armerad polykarbonat Glassfiber armerad polykarbonat Skyddsklass II II Glow wire test Enligt IEC Enligt IEC TARIFFINGÅNGAR (TILLVAL) Max spänning [V] 276 AC 276 AC Max anslutningsbar area [mm 2 ] Spänningsområde [V] 0-20 AC ( signal från ) 0-20 AC ( signal från ) AC ( signal till ) AC ( signal till ) Anslutningsbar area [mm 2 ] Lon och M-bus EIB ABB

11 Kopplingsscheman och pulser L1 L2 L3 DBB23XXX DBB22XXX DBB21XXX L N 2 DAB13XXX DAB12XXX DAB11XXX N T1 T kwh kvarh kwh fig.1 fig.2 fig.3 Direktkopplade mätare Trefas-system Med neutral ledare (se DBB23XXX) Utan neutral ledare (se DBB22XXX) Enfas-system Med neutral ledare (se DBB21XXX) Transformatorkopplade mätare Trefas-system Med neutral ledare (se DAB13XXX) Utan neutral ledare (se DAB12XXX) Enfas-system Med neutral ledare (se DAB11XXX) Tariffingång Tariffkontroll med externt nätaggregat upp till 230 V AC(se fig.1) T1 = tariffingång 1 T2 = tariffingång 2 Pulsutgång Externt nätaggregat upp till 247 V AC eller DC. Mätare för aktiv energi (se fig.2) Kombimätare (se fig.3) Tariffingång AKTIV TARIFF INGÅNG (T1) INGÅNG (T2) Tariff 1 0* 0 Tariff 2 1** 0 Tariff Tariff *0 betyder < 20V **1 betyder 57V - 276V Pulsfrekvens DIREKTKOPPLADE MÄTARE [IMP/KWH] TRANSFORMATORKOPPLADE MÄTARE [IMP/KWH PRIMÄR REGISTRERING] ABB 11

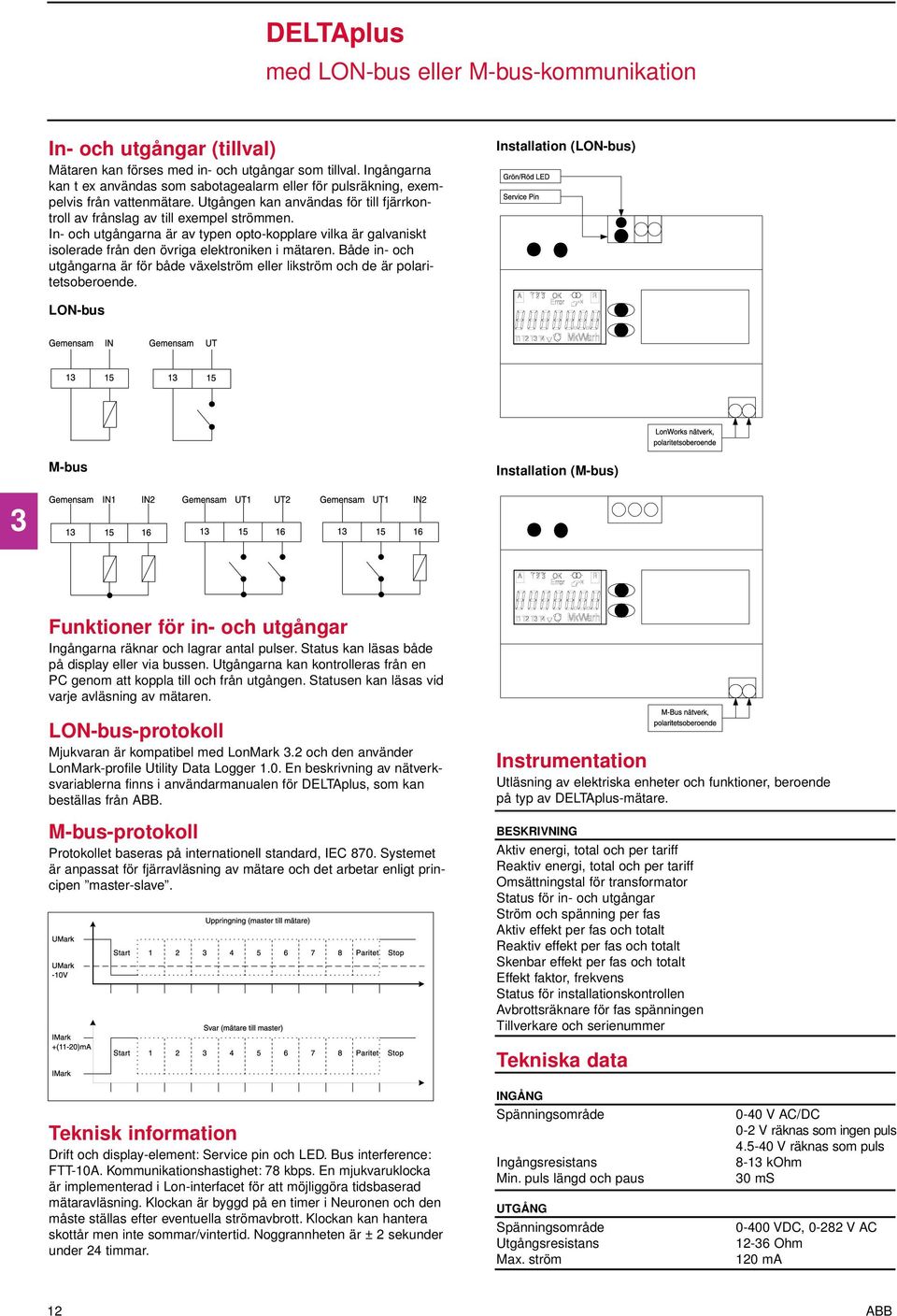

12 med LON-bus eller M-bus-kommunikation In- och utgångar (tillval) Mätaren kan förses med in- och utgångar som tillval. Ingångarna kan t ex användas som sabotagealarm eller för pulsräkning, exempelvis från vattenmätare. Utgången kan användas för till fjärrkontroll av frånslag av till exempel strömmen. In- och utgångarna är av typen opto-kopplare vilka är galvaniskt isolerade från den övriga elektroniken i mätaren. Både in- och utgångarna är för både växelström eller likström och de är polaritetsoberoende. Installation (LON-bus) LON-bus M-bus Installation (M-bus) 3 Funktioner för in- och utgångar Ingångarna räknar och lagrar antal pulser. Status kan läsas både på display eller via bussen. Utgångarna kan kontrolleras från en PC genom att koppla till och från utgången. Statusen kan läsas vid varje avläsning av mätaren. LON-bus-protokoll Mjukvaran är kompatibel med LonMark 3.2 och den använder LonMark-profile Utility Data Logger 1.0. En beskrivning av nätverksvariablerna finns i användarmanualen för DELTAplus, som kan beställas från ABB. M-bus-protokoll Protokollet baseras på internationell standard, IEC 870. Systemet är anpassat för fjärravläsning av mätare och det arbetar enligt principen master-slave. Instrumentation Utläsning av elektriska enheter och funktioner, beroende på typ av DELTAplus-mätare. BESKRIVNING Aktiv energi, total och per tariff Reaktiv energi, total och per tariff Omsättningstal för transformator Status för in- och utgångar Ström och spänning per fas Aktiv effekt per fas och totalt Reaktiv effekt per fas och totalt Skenbar effekt per fas och totalt Effekt faktor, frekvens Status för installationskontrollen Avbrottsräknare för fas spänningen Tillverkare och serienummer Teknisk information Drift och display-element: Service pin och LED. Bus interference: FTT-10A. Kommunikationshastighet: 78 kbps. En mjukvaruklocka är implementerad i Lon-interfacet för att möjliggöra tidsbaserad mätaravläsning. Klockan är byggd på en timer i Neuronen och den måste ställas efter eventuella strömavbrott. Klockan kan hantera skottår men inte sommar/vintertid. Noggrannheten är ± 2 sekunder under 24 timmar. Tekniska data INGÅNG Spänningsområde Ingångsresistans Min. puls längd och paus UTGÅNG Spänningsområde Utgångsresistans Max. ström 0-40 V AC/DC 0-2 V räknas som ingen puls V räknas som puls 8-13 kohm 30 ms VDC, V AC Ohm 120 ma 12 ABB

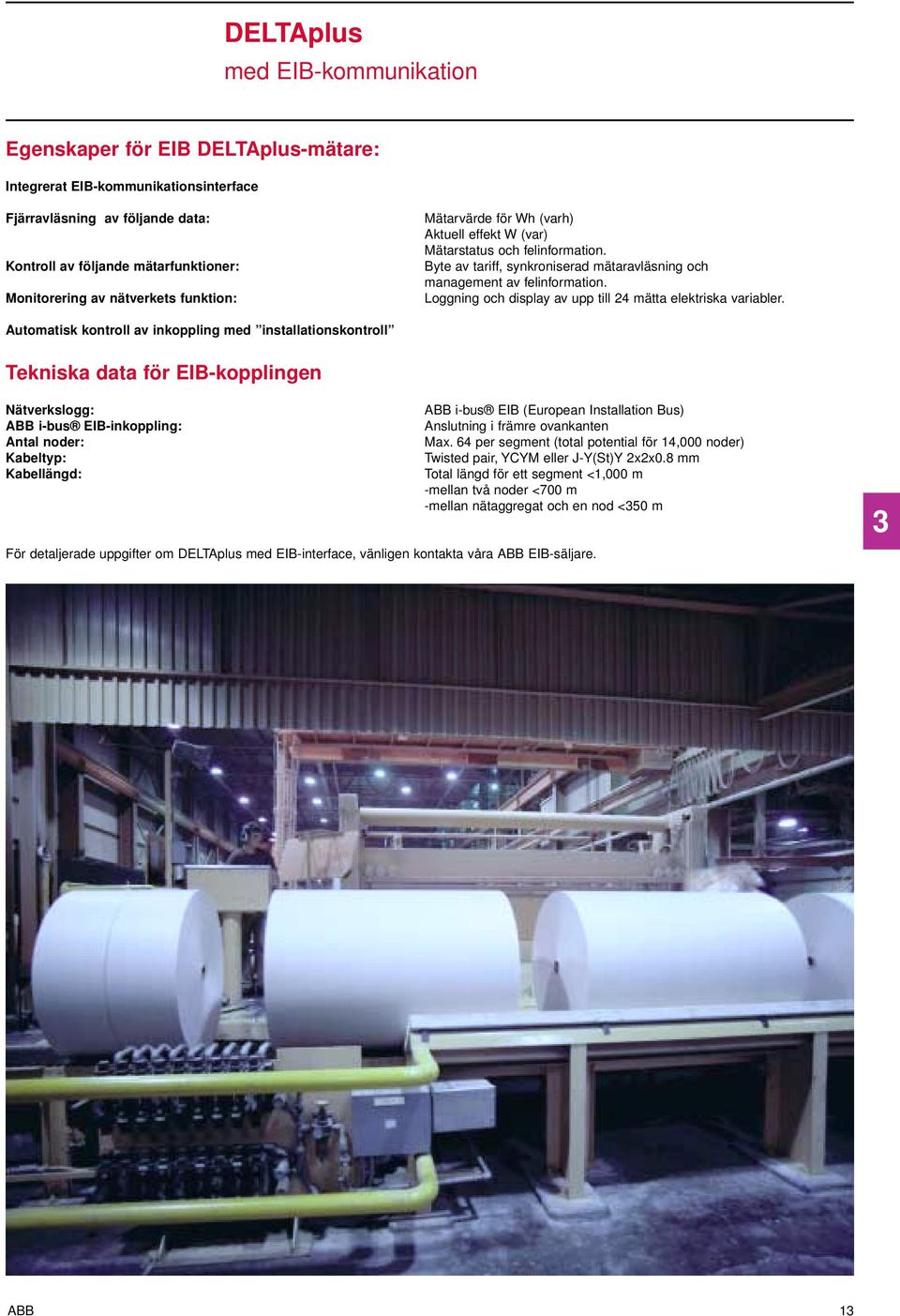

13 med EIB-kommunikation Egenskaper för EIB DELTAplus-mätare: Integrerat EIB-kommunikationsinterface Fjärravläsning av följande data: Kontroll av följande mätarfunktioner: Monitorering av nätverkets funktion: Mätarvärde för Wh (varh) Aktuell effekt W (var) Mätarstatus och felinformation. Byte av tariff, synkroniserad mätaravläsning och management av felinformation. Loggning och display av upp till 24 mätta elektriska variabler. Automatisk kontroll av inkoppling med installationskontroll Tekniska data för EIB-kopplingen Nätverkslogg: ABB i-bus EIB-inkoppling: Antal noder: Kabeltyp: Kabellängd: ABB i-bus EIB (European Installation Bus) Anslutning i främre ovankanten Max. 64 per segment (total potential för 14,000 noder) Twisted pair, YCYM eller J-Y(St)Y 2x2x0.8 mm Total längd för ett segment <1,000 m -mellan två noder <700 m -mellan nätaggregat och en nod <350 m För detaljerade uppgifter om DELTAplus med EIB-interface, vänligen kontakta våra ABB EIB-säljare. 3 ABB 13

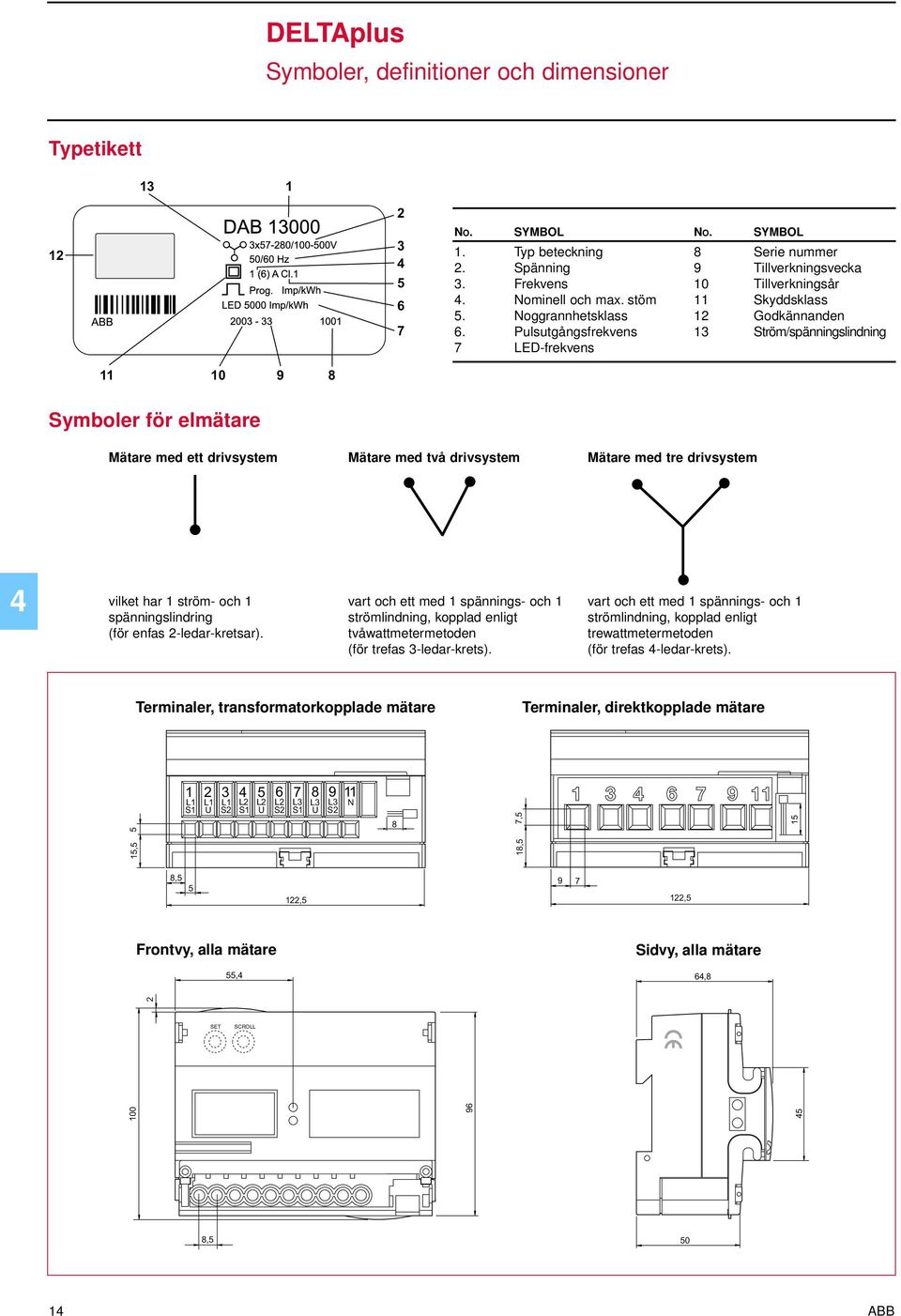

14 Symboler, definitioner och dimensioner Typetikett NO. SYMBOL NO. SYMBOL 1. Typ beteckning 8 Serie nummer 2. Spänning 9 Tillverkningsvecka 3. Frekvens 10 Tillverkningsår 4. Nominell och max. stöm 11 Skyddsklass 5. Noggrannhetsklass 12 Godkännanden 6. Pulsutgångsfrekvens 13 Ström/spänningslindning 7 LED-frekvens Symboler för elmätare Mätare med ett drivsystem Mätare med två drivsystem Mätare med tre drivsystem 4 vilket har 1 ström- och 1 vart och ett med 1 spännings- och 1 vart och ett med 1 spännings- och 1 spänningslindring strömlindning, kopplad enligt strömlindning, kopplad enligt (för enfas 2-ledar-kretsar). tvåwattmetermetoden trewattmetermetoden (för trefas 3-ledar-krets). (för trefas 4-ledar-krets). Terminaler, transformatorkopplade mätare Terminaler, direktkopplade mätare 15, L1 L1 L1 L2 L2 L2 L3 L3 L3 N S1 U S2 S1 U S2 S1 U S2 8 18,5 7,5 15 8, , ,5 Frontvy, alla mätare Sidvy, alla mätare 55,4 64,8 SET SCROLL , ABB

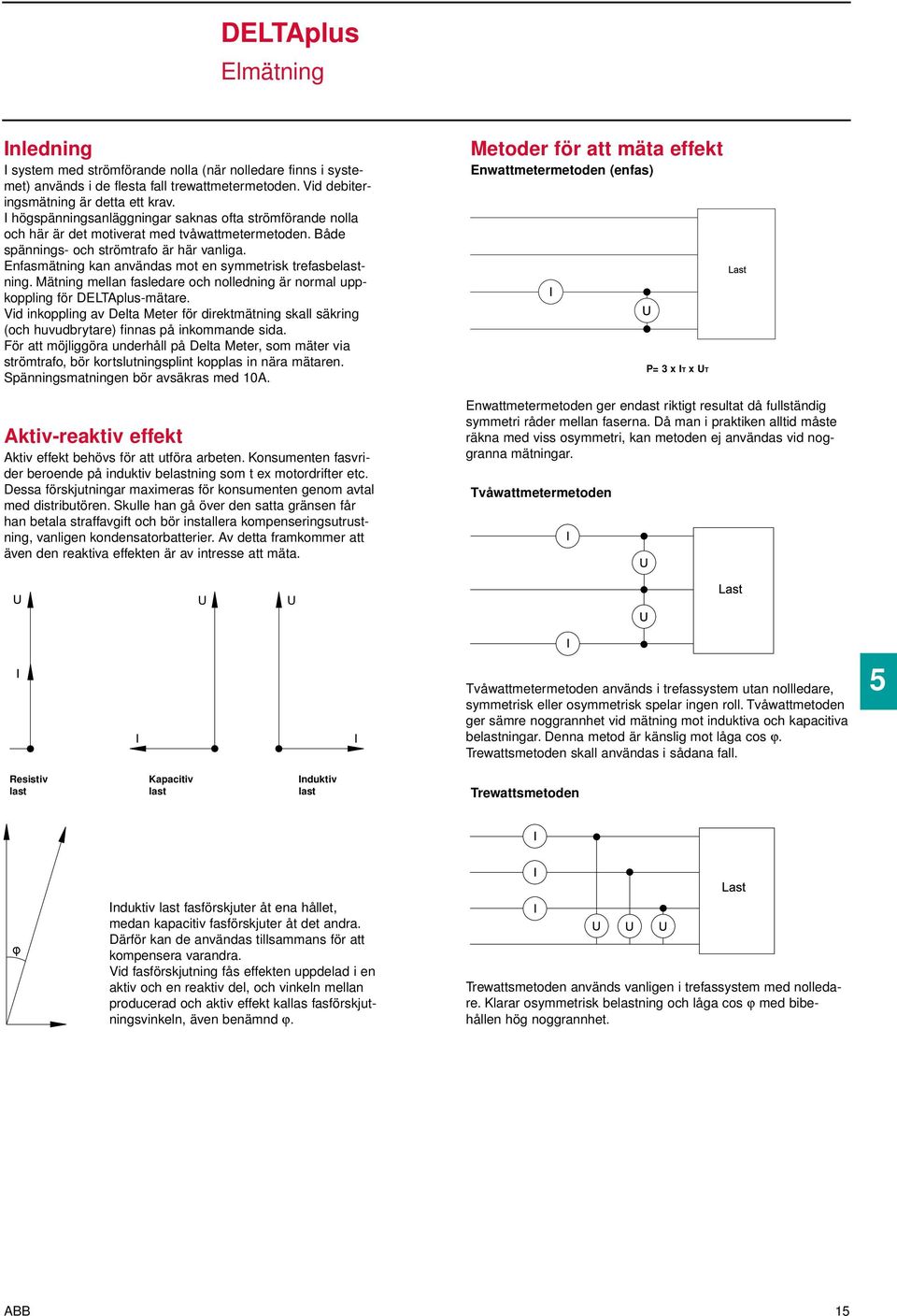

15 I U DELTAplus Elmätning Inledning I system med strömförande nolla (när nolledare finns i systemet) används i de flesta fall trewattmetermetoden. Vid debiteringsmätning är detta ett krav. I högspänningsanläggningar saknas ofta strömförande nolla och här är det motiverat med tvåwattmetermetoden. Både spännings- och strömtrafo är här vanliga. Enfasmätning kan användas mot en symmetrisk trefasbelastning. Mätning mellan fasledare och nolledning är normal uppkoppling för DELTAplus-mätare. Vid inkoppling av Delta Meter för direktmätning skall säkring (och huvudbrytare) finnas på inkommande sida. För att möjliggöra underhåll på Delta Meter, som mäter via strömtrafo, bör kortslutningsplint kopplas in nära mätaren. Spänningsmatningen bör avsäkras med 10A. Aktiv-reaktiv effekt Aktiv effekt behövs för att utföra arbeten. Konsumenten fasvrider beroende på induktiv belastning som t ex motordrifter etc. Dessa förskjutningar maximeras för konsumenten genom avtal med distributören. Skulle han gå över den satta gränsen får han betala straffavgift och bör installera kompenseringsutrustning, vanligen kondensatorbatterier. Av detta framkommer att även den reaktiva effekten är av intresse att mäta. Metoder för att mäta effekt Enwattmetermetoden (enfas) Enwattmetermetoden ger endast riktigt resultat då fullständig symmetri råder mellan faserna. Då man i praktiken alltid måste räkna med viss osymmetri, kan metoden ej användas vid noggranna mätningar. Tvåwattmetermetoden P= 3 x IT x UT U I Tvåwattmetermetoden används i trefassystem utan nollledare, symmetrisk eller osymmetrisk spelar ingen roll. Tvåwattmetoden ger sämre noggrannhet vid mätning mot induktiva och kapacitiva belastningar. Denna metod är känslig mot låga cos ϕ. Trewattsmetoden skall användas i sådana fall. 5 Resistiv last Kapacitiv last Induktiv last Trewattsmetoden Induktiv last fasförskjuter åt ena hållet, medan kapacitiv fasförskjuter åt det andra. Därför kan de användas tillsammans för att kompensera varandra. Vid fasförskjutning fås effekten uppdelad i en aktiv och en reaktiv del, och vinkeln mellan producerad och aktiv effekt kallas fasförskjutningsvinkeln, även benämnd ϕ. Trewattsmetoden används vanligen i trefassystem med nolledare. Klarar osymmetrisk belastning och låga cos ϕ med bibehållen hög noggrannhet. ABB 15

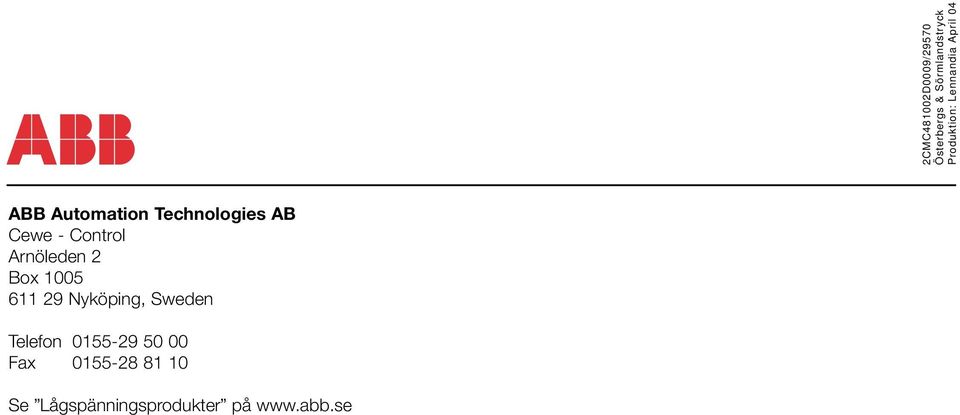

16 2CMC481002D0009/29570 Österbergs & Sörmlandstryck Produktion: Lennandia April 04 ABB Automation Technologies AB Cewe - Control Arnöleden 2 Box Nyköping, Sweden Telefon Fax Se Lågspänningsprodukter på
