1 HAWIDO KONTROLLVENTILER Instruktion för Tryckreduceringsventil med elektrisk on/off funktion, typ 1503 och 1504 DN40 - DN250 Förvara denna instruktion i närheten av Er ventil.

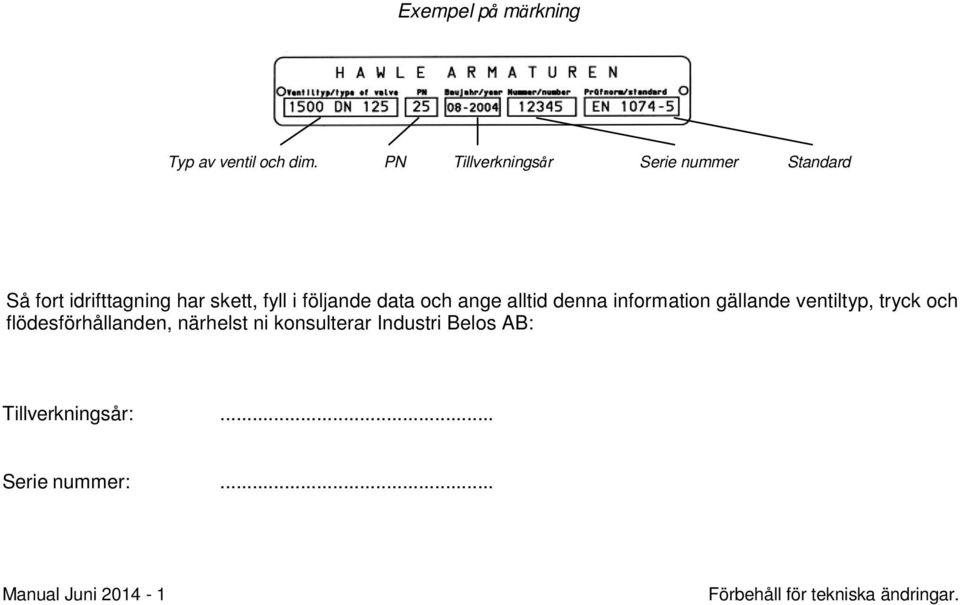

2 Exempel på märkning Typ av ventil och dim. PN Tillverkningsår Serie nummer Standard Så fort idrifttagning har skett, fyll i följande data och ange alltid denna information gällande ventiltyp, tryck och flödesförhållanden, närhelst ni konsulterar Industri Belos AB: Tillverkningsår:... Serie nummer:... Manual Juni Förbehåll för tekniska ändringar.

3 -0- INNEHÅLL A. BESKRIVNING 1 1. FUNKTION 1 2. GENERELLA SÄKERHETSFÖRESKRIFTER 1 3. REKOMMENDERAD INSTALLATION 2 B. DRIFTSÄTTNING 3 1. DRIFTDIAGRAM (1503) 3 2. DRIFTDIAGRAM (1504) 3 3. FÖRBEREDELSE 4 4. LUFTNING 4 5. INSTÄLLNING 4 6. INSTÄLLNING AV REAKTIONSHASTIGHET 5 7. KONTROLL AV LÄCKOR 5 C. FELSÖKNING 6 D. TA UR DRIFT OCH UNDERHÅLL 7 1. TA UR DRIFT 7 2. UNDERHÅLL OCH SERVICE GENERELLT ÅRLIGA KONTROLLER UNDERHÅLL VART 4:E ELLER 5:E ÅR 8 3. REPARATIONSSATSER OCH RESERVDELAR HUVUDVENTIL MED ROSTFRI ANSLUTNING DN 40-DN 100 (RITNING) HUVUDVENTIL DN40 TILL DN 250 (RITNING) HUVUDVENTIL (RESERVDELSLISTA) STYRVENTIL TRYCKREDUCERING (RITNING) STYRVENTIL TRYCKREDUCERING (RESERVDELSLISTA) STYRLEDNING OCH TILLBEHÖR LÄGESINDIKERING (RITNING) LÄGESINDIKERING (RESERVDELSLISTA) 23 E. BILAGA MOMENT TABELL CERTIFIKAT GARANTI 26

4 -1- A. Beskrivning 1. Funktion Tryckreduceringventilen för elektrisk fjärrstyrning reducerar variabelt inloppstryck (p1) till ett nästintill konstant lägre utloppstryck. Fluktuerande inloppstryck och variabla flödeshastigheter påverkar inte utloppstrycket (p2) reglerat av den tryckreducerande styrventilen (6). Utloppstrycket (p2) för standard versionen kan ställas mellan 1.5 bar och 12 bar (standard). Varning: Hawido ventilerna 1503 och 1504 stänger snabbt. Beroende på rörnätverket, kan detta leda till tryckslag i rörnätet. Vid osäkerhet eller andra frågor, vänligen kontakta Industri Belos AB. Ventil nr 1503: När den elektriska magnetventilen är strömsatt, kan huvudventilen (1) öppnas (magnet ventilen (9) strömlös, stängd, Hawido strömlös, stängd) Ventil nr1504: När den elektriska magnetventilen är strömlös, kan huvudventilen (1) öppnas (magnetventil (9) strömlös kontinuerligt, Hawido strömlös, i drift) Tekniska egenskaper: Medium: Dricksvatten Tryck klasser: PN 10 (Standard DN 200 och större) PN 16 (Standard upp till och med DN 150) PN 25 Flänsar: Enl. DIN EN Material: GGG 40 Temperaturområde: 2 till 40º C 2. Generella säkerhetsföreskrifter Hawle HAWIDO reglerventil är designad för användning i dricksvatten system. Vänligen konsultera Industri Belos före användning på annan media. Material skada eller skada på person kan inträffa om ventil inte är installerad, driftsatt, manövreras eller underhålls enligt dessa instruktioner eller utförande koder. Alla tekniska regler (t. ex. SVGW, ÖVGW, DVGW...) och utförande koder (t. ex. VDE, VDI...), lagar och standarder skall ses som minimum standard och måste följas och användas. Arbete på elektriska installationer (t.ex. installation av magnetiska lägeskontakter etc.) får endast utföras av kvalificerad personal. Ansvaret för anläggning, installations position och driftsättning av kopplingar i rörnätet ligger på projektör, installatör och/eller användare. Projekterings eller installationsfel kan negativt påverka funktionen av kontrollventilen och kan skapa betydande risk. Vid tvekan konsultera oss.

5 -2-3. Rekommenderad installation Före installation, skall alla rördelar blåsas eller spolas igenom för att undvika främmande material som träbitar, sten etc. att komma in i ventilen. Kontrollventiler är normalt installerade med ventilbröst uppåt och det rekommenderas att avstängningsventiler monteras på vardera sida och ett filter monteras på inloppssidan. Beroende på situation vid enskild installation bör en monteringsbox och avluftningsventil installeras. Före driftsättning bör en kontroll göras att inga grova främmande föremål kan tränga in i Hawido-ventilen. För andra typer av installation, vänligen kontakta Industri Belos AB.

6 -3- B. Driftsättning 1. Driftdiagram (1503) Komponenter 1 Huvudventil Kulventil (A, B, C) 3 Filter 4 Mätplatta 5 En-vägs flygbegränsare (A, B) 6 Styrventil 7 Manometer (A, B) 8 Optisk lägesindikering Elektrisk lägesindikering (tillval) Ventilöppningsbegränsare (tillval) 9 Magnetventil 2. Driftdiagram (1504) Komponenter 1 Huvudventil Kulventil (A, B, C) 3 Filter 4 Mätplatta 5 En-vägs flygbegränsare (A, B) 6 Styrventil 7 Manometer (A, B) 8 Optisk lägesindikering Elektrisk lägesindikering (tillval) Ventilöppningsbegränsare (tillval) 8 Magnetventtil

7 3. Förberedelse Före driftsättning av ventilen, kontrollera att avstängningsventilerna på inlopps- och utloppssidan av kontrollventilen är stängda och att flänsanslutningarna är korrekt åtdragna och täta. -4- På huvudventilen: Öppna kulventilerna (2A and 2B) Lossa låsmuttern på En-vägs flödesbegränsaren (5) och öppna ställskruven helt Stäng kulventil (2C) Skruva i pluggen på den optiska lägesindikeringen tills ett varv återstår innan tätning. Lossa något på en koppling på den högsta punkten på styrkretsen (ungefär ett varv). Lossa skruven på handratten på styrventilen (6)och vrid handratten motsols tills att inget motstånd känns från fjädern. 4. Luftning Utför enligt följande: Skruva i pluggen på den optiska lägesindikeringen tills ett varv återstår innan tätning. Öppna sakta avstängningsventilen på inloppssidan tills vatten flödar in i (kontroll)ventilen. Kontrollventilen fylls med vatten och luften pyser ut via den något uppskruvade kopplingen och lägesindikeringens plugg. När avluftningen har tömt styrledningarna på luft, återdrag skruven på lägesindikeringen och den något lossade kopplingen. Kontrollera att alla kopplingar tätar ordentligt och dra åt om nödvändigt. Öppna sakta inloppsventilen helt. Kontrollera: När utloppsventilen öppnas något skall kontrollventilen stänga och förbli stängd. Stäng återigen utloppsventilen. Om kontrollventilen inte stänger, upprepa idrifttagningen från föregående avsnitt. Särskild omsorg måste beaktas för att säkerställa att övre ventilkammaren och styrkretsen är ordentligt luftad. 5. Inställning Kontrollventilen är förberedd enligt föregående avsnitt. Avstängningsventilen på inloppssidan är öppen och stängd på utloppssidan. Fortsätt enligt följande: Ventil nr 1503: strömsätt den elektriska magnetventilen (9), magnetventilen har nu driftläge. Ventil nr 1504: den elektriska magnetventilen skall vara strömlös, magnetventilen (9) har driftläge i strömlöst tillstånd. Sakta öppna kulventil (2C). Ventilen öppnas och fyller rörledning på utloppssidan tills ca 0,4 bars tryck nås. Ventilen stängs då igen. Gradvis och sakta öppna avstängningsventilen på utloppssidan. Ventilen stängs när utloppsled-ningen är fylld och inget vatten förbrukas. Beroende på rörsystem kan denna procedur ta några få minuter. Skapa en normal konsumtion av vatten för ventilstorleken(t. ex. genom att öppna en brandpost) så att utloppstrycket kan ställas in med handratten på styrventilen (6) (vridande medsols ökar trycket). Varning: Arbete med elektriska installationer (t.ex. installation av magnetiska lägeskontakter, magnetventiler) får endast utföras av behörig och kvalificerad personal. Notera Vänta alltid med varje halvvarvs rotation på handratt till det hydrauliska systemet stabiliserat sig. Kontrollera utloppstrycket på manometern. När det begärda utloppstrycket (dynamiskt tryck eller statiskt tryck skillnaden är ca 0.5 bar) är inställt dra åt skruven på handratten.

8 -5-6. Inställning av reaktionshastigheten Om HAWIDO kontrollventil inte arbetar tyst eller om tryckslag uppstår i rörnätet, kan detta åtgärdas genom att justera En-vägs flödesbegränsaren (5). Förfarande: Lossa låsmuttern. Skruva in inställningsskruven medsols med en mejsel tills ventilen arbetar tyst och återdrag sedan låsmuttern. Viktigt: Inställningsskruven måste alltid vara åtminstone 3-5 varv öppen, annars öppnar inte ventilen kvickt nog efter stängningssekvensen. Speciell inställning krävs vid väldigt höga inloppstryck. Hawido-ventilerna nr 1503 och 1504 stänger snabbt. Beroende på rörnätverket, kan detta leda till tryckslag i rörnätet. Vid osäkerhet eller andra frågor, vänligen kontakta Industri Belos AB. Funktionstest av magnetventilerna Ventil nr 1503: när den elektriska magnetventilen (9) är strömlös stängs huvudventilen. Om magnetventilen (9) är strömsatt, skall Hawido-ventilen fungera på normalt sätt. Ventil nr 1504: när den elektriska magnetventilen är strömsatt stängs huvudventilen. Om magnetventilen (9) är strömlös, skall Hawido-ventilen fungera på normalt sätt. 7. Kontroll av läckor HAWIDO's är testade under tillverkning mot både läckage och funktion. Vid kontroll mot läckage på plats måste speciellt flänsanslutningarna, styrledningen och den gängade proppen på ventilbröstet konrolleras och dessa måste efterdragas om nödvändigt.

9 -6- C. Felsökning Symptom Möjlig orsak Åtgärd Ventilen öppnar ej Ventil tillåter tryck krypning Högt ljud En-vägs flödesbegränsare blockerad En-vägs flödesbegränsare stängd för mycket En-vägs flödesbegränsare blockerad Filter i styrkrets igensatt Luft i styrkretsen eller ventil kammare Defekt membran Främmande föremål i huvudventil Ventilspindel igensatt av inkrustation Otillfredsställande installationsförhållanden Byt ut eller skruva ur ställskruven flera gånger tills ventilen fungerar ordentligt Lossa ställskruven tills ventilen fungerar ordentligt Byt ut eller skruva i och ut ställskruven helt flera gånger och sedan återställ Rengör filter Lufta Utför service, byt membran Utför service och ta bort främmande föremål Utför service och ta bort inkrustation Ändra utloppstryck med 0.1 till 0.2 bar. Öppna eller stäng Envägs flödesbegränsaren något. Kontakta Belos kundservice. Oregelbunden drift Fel ventil storlek En-vägs flödesbegränsare felaktigt inställd Beräkna korrekt ventil storlek. (Om nödvändigt kontakta Belos) Återställ (enligt kapitel: Inställning reaktionshastigheten) Inställt tryckvärde nås ej Manometer trasig Kontrollera eller byt ut manometern Ändrade driftförhållanden Återställ enl. instr. (se kapitel: Rekommenderad installation) Epoxy-beläggning skadat Transportskada, installationsskada Reparera med Hawle tvåkomponent reparationssats

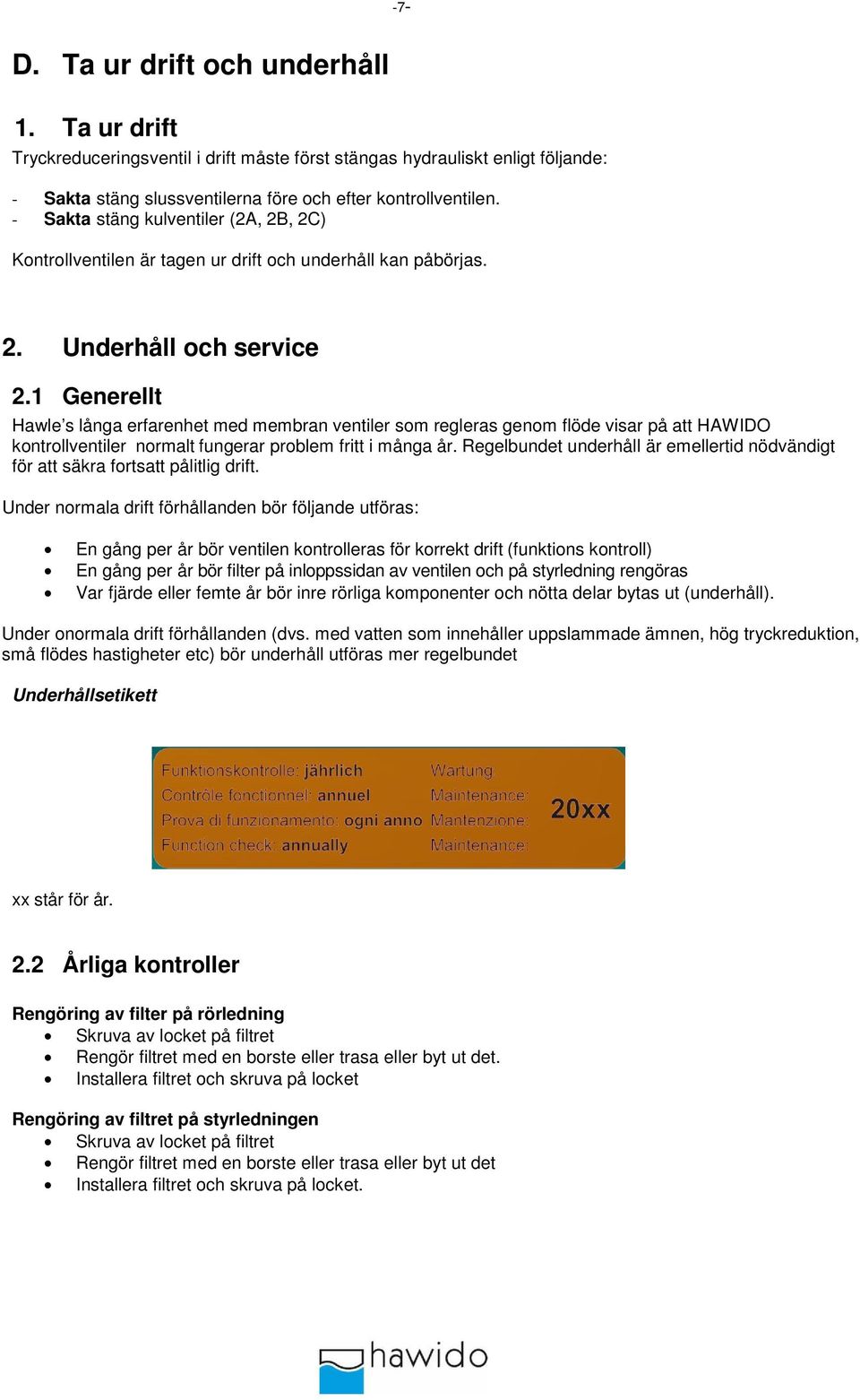

10 -7- D. Ta ur drift och underhåll 1. Ta ur drift Tryckreduceringsventil i drift måste först stängas hydrauliskt enligt följande: - Sakta stäng slussventilerna före och efter kontrollventilen. - Sakta stäng kulventiler (2A, 2B, 2C) Kontrollventilen är tagen ur drift och underhåll kan påbörjas. 2. Underhåll och service 2.1 Generellt Hawle s långa erfarenhet med membran ventiler som regleras genom flöde visar på att HAWIDO kontrollventiler normalt fungerar problem fritt i många år. Regelbundet underhåll är emellertid nödvändigt för att säkra fortsatt pålitlig drift. Under normala drift förhållanden bör följande utföras: En gång per år bör ventilen kontrolleras för korrekt drift (funktions kontroll) En gång per år bör filter på inloppssidan av ventilen och på styrledning rengöras Var fjärde eller femte år bör inre rörliga komponenter och nötta delar bytas ut (underhåll). Under onormala drift förhållanden (dvs. med vatten som innehåller uppslammade ämnen, hög tryckreduktion, små flödes hastigheter etc) bör underhåll utföras mer regelbundet Underhållsetikett xx står för år. 2.2 Årliga kontroller Rengöring av filter på rörledning Skruva av locket på filtret Rengör filtret med en borste eller trasa eller byt ut det. Installera filtret och skruva på locket Rengöring av filtret på styrledningen Skruva av locket på filtret Rengör filtret med en borste eller trasa eller byt ut det Installera filtret och skruva på locket.

11 -8- Kontroll av ventilen Avlägsna den optiska lägesgivaren. Kontrollera att ventilspindeln enkelt rör sig genom att höja och sänka den med den gängade stången. Installera den optiska lägesgivaren. Sätt ventilen i drift Se kapitel Driftsättning. Kontrollera driften av ventilen OBS! För att undvika tryckslag, skall stora flödeshastigheter strypas genom att sakta stänga slussventilen före Hawido kontrollventil. Ventil nr 1503: strömsätt magnetventilen (9), magnetventilen skall nu ha driftläge. Ventil nr 1504: den elektriska magnetventilen (9) skall vara strömlös, magnetventilen är i driftläge i strömlöst skick. Sakta stäng kulventilen (2C), Hawido kontrollventil skall då stängas. Sakta öppna kulventilen (2C), Hawido kontrollventil skall då öppnas. Efter kontrollen, öppna slussventilerna före och efter kontrollventilen. 2.3 Underhåll vart 4:e eller 5:e år Rengöring av filtret på rörledning Skruva av locket Rengör filtret med en borste eller trasa eller byt ut. Installera filtret och skruva på locket Rengöring av filtret på styrledningen Skruva av locket Rengör filtret med en borste eller trasa eller byt ut. Installera filtret och skruva på locket. Huvudventil (se kapitel: Reparationssats och reservdelar) Lossa kopplingarna på styrledningen och lägg hela styrledningen åt sidan. Demontera den optiska lägesgivaren och byt ut packningarna. Lossa skruvarna på ventil kåpan (överdelen) och ta bort kåpan. Visuellt inspektera alla inre komponenter efter nötning, smuts och skalning. Rengör inre komponenter, säte och inre ytor inklusive ventil kåpan. Demontera spindel styrning på huset, skölj huset invändigt. För ventiler från DN 40 till DN 100 tillverkade 2012 skall spindel styrningen avlägsnas från insidan av huset. Styrgängan på spindeln och basventilen måste vara extremt ren. Fetta in gängan väl (dvs. livsmedelsgodkänd, Nr. 5292, se kapitel styrledningsdelar och tillbehör). Byt ut membranet, O-ringen och om nödvändigt även sätestätningen. Smörj tunt området runt spindelstyrningen med livsmedelsgodkänt medel. Kontrollera att spindeln rör sig enkelt i styrningen i huset och styrningen i kåpan. Montera huvudventilen (Se moment tabell i bilaga). Under monteringen måste spindelns rörlighet kontrolleras flera gånger genom att manövrera den gängade stången.

12 -9- Demontering av styrventilen (se kapitel: Reparationssats och reservdelar) Lossa skruven på handratten Vrid handratten motsols tills att inget motstånd från fjädern kan kännas Lossa husets skruv Lossa styrskruven nr 8 och sätet nr 6. Byt ut membranet, O-ringen och om nödvändigt även sätes tätning Visuellt inspektera inre ytan av huset och rengör om nödvändigt, inklusive kåpan nr 2 Montera styrventilen (Se moment tabell i bilaga). Dra åt kopplingarna på styrledningen som lagts åt sidan. Kontrollera funktionen av en-vägs flödesregleraren Lossa låsmuttern Skruva in ställskruven och skruva sedan ut den så långt det går Skruva in några varv igen. Detta måste ske lätt och med litet motstånd Sätt ventilen i drift Se kapitel Driftsättning. Kontrollera funktionen av ventilen Notera: För att undvika tryckslag, skall höga flödeshastigheter strypas genom att sakta stänga slussventilen före Hawido kontrollventil. Ventil nr 1503: strömsätt magnetventilen (9), magnetventilen skall nu ha driftläge. Ventil nr 1504: den elektriska magnetventilen (9) skall vara strömlös, magnetventilen är i driftläge i strömlöst skick. Sakta stäng kulventil (2C), Hawido ventil skall stänga Sakta öppna kulventil (2C), Hawido ventil skall öppna. Efter funktions kontrollen, öppna slussventilen helt på inloppssidan. Kontrollera att slussventilen på utloppssidan är helt öppen. 3. Reparationssats och reservdelar Flera reservdelar erfordras för det 4- eller 5-åriga underhållet. Dessa kan erhållas som reparationssats för: huvudventilen för styrventilen för styrkretsen optiska lägesgivaren Artikelnummer finns i reservdelslistan. OBS! Vid beställning av reservdelar, uppge alltid ventiltyp, serie nummer och tillverkningsår. Viktigt: Reservdelar av EPDM (membran, tätningar) och NBR (O ringar) måste lagras i mörkt utrymme skyddat mot UV-strålning. Hållbarhet i mörk lagring: EPDM: åtta år efter produktion NBR: fem år efter produktion

13 3.1 Huvudventil med rostfri anslutning DN 40 till DN 100 (ritning)

14 Huvudventil DN 40 till DN 250 (ritning) /EI

15 Huvudventil (reservdelslista) Pos. Beskrivning Material Artikelnummer DN 40 DN 50 DN 65 DN 80 DN Hus Segjärn Ventil kåpa Segjärn Hylsa spindelstyrning Rostfritt Styrstift Brons Spindel Rostfritt Säte Rostfritt * * * * * 6 Sätesbricka Rostfritt Tätning EPDM Tätningshållare Rostfritt * * * Tätningshållare Gråjärn Membran PN10/16 EPDM Membran PN25 EPDM Tryckskiva Rostfritt * * * Tryckskiva Segjärn Mutter Rostfritt Fjäder Rostfritt Fjäder för ventil installerad i upprätt pos. Rostfritt Lock spindelstyrning Rostfritt Lockstyrning Brons Sexkantskruv Rostfritt O-ring NBR Bricka Rostfritt GSK-etikett Underhålls etikett xx xx xx xx xx 000 Huvudventil komplett PN10/ Huvudventil komplett PN Rep.sats innehållande Pos 7, 9, 15, 18 PN10/16 PN Rep.sats för huvudventil med rostfri anslutning PN10/ innehållande Pos 7, 9, 15, 18 PN

16 -13- Pos Beskrivning Material Artikelnummer DN 125 DN 150 DN 200 DN 200^ 1 Hus Segjärn Ventil kåpa Segjärn Hylsa spindelstyrning Rostfritt Spindel Rostfritt Säte Rostfritt * * * * 6 Sätesbricka Rostfritt Tätning EPDM Tätningshållare Rostfritt Membran PN10/16 EPDM Membran PN25 CR Tryckskiva Rostfritt Mutter Rostfritt Fjäder Rostfritt Fjäder för ventil installerad i upprätt pos. Rostfritt Lock ventilstyrning Brons Täckbricka för fjäder 1050 Brons Sexkantskruv Rostfritt O-ring NBR Bricka Rostfritt GSK-etikett Underhålls etikett xx xx xx xx Hållar bygel Rostfritt Huvudventil komplett PN10/ Huvudventil komplett PN Rep.sats för huvudventil PN10/ med rostfri anslutning Innehållande pos 7, 9, 15, 18 PN PN10 ^ PN16 * Ej utbytbar

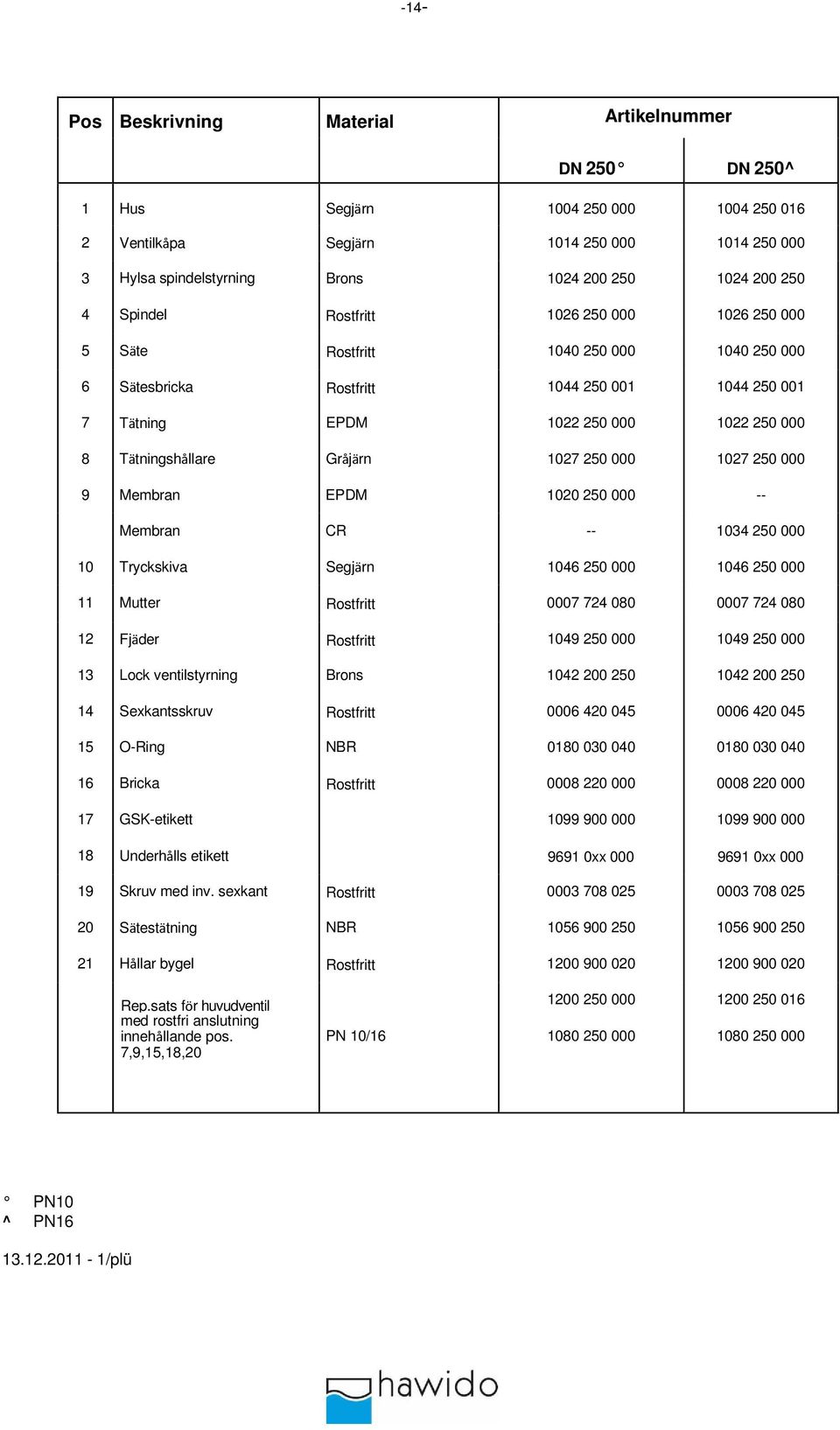

17 -14- Pos Beskrivning Material Artikelnummer DN 250 DN 250^ 1 Hus Segjärn Ventilkåpa Segjärn Hylsa spindelstyrning Brons Spindel Rostfritt Säte Rostfritt Sätesbricka Rostfritt Tätning EPDM Tätningshållare Gråjärn Membran EPDM Membran CR Tryckskiva Segjärn Mutter Rostfritt Fjäder Rostfritt Lock ventilstyrning Brons Sexkantsskruv Rostfritt O-Ring NBR Bricka Rostfritt GSK-etikett Underhålls etikett xx xx Skruv med inv. sexkant Rostfritt Sätestätning NBR Hållar bygel Rostfritt Rep.sats för huvudventil med rostfri anslutning innehållande pos. 7,9,15,18, PN 10/ PN10 ^ PN /plü

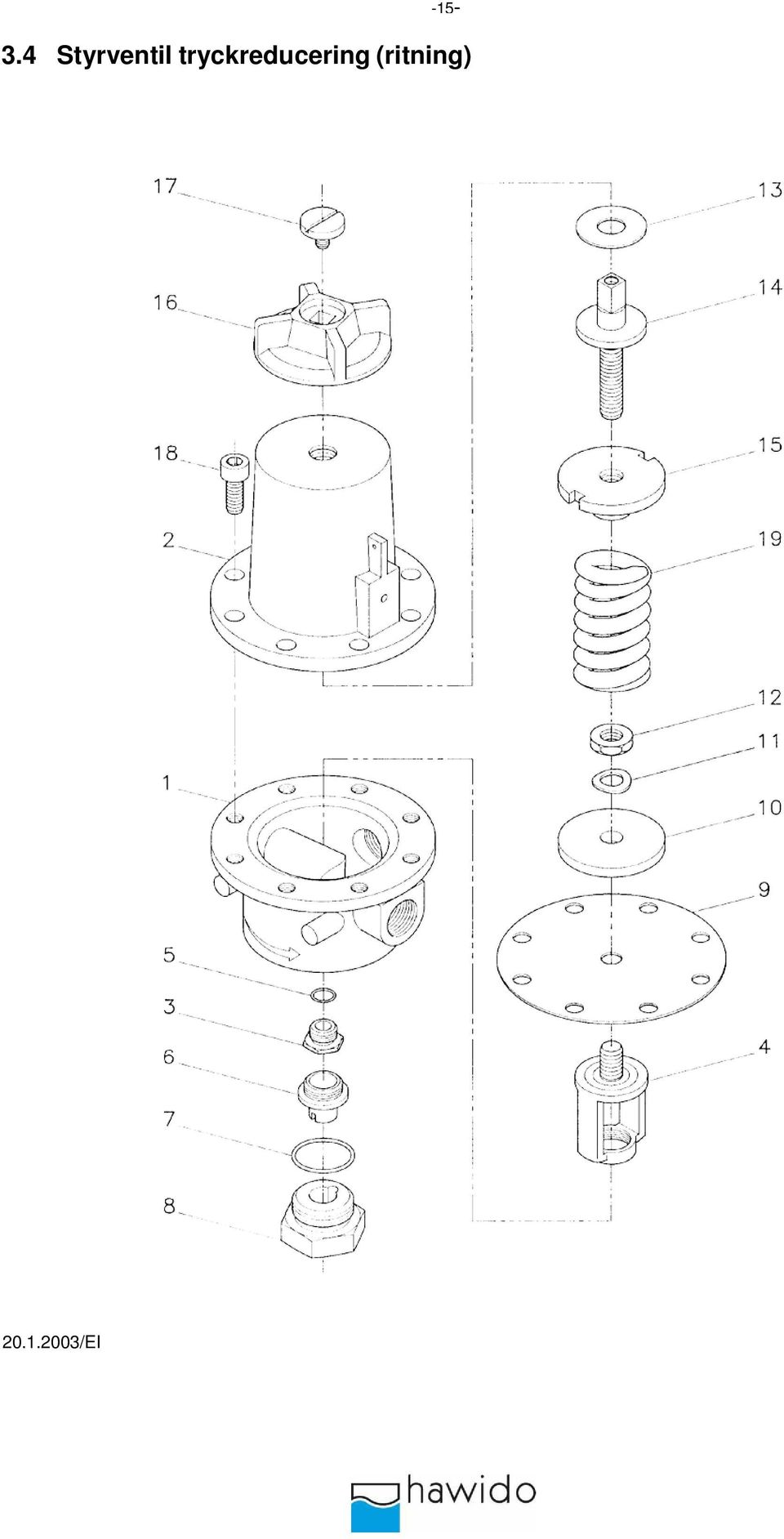

18 Styrventil tryckreducering (ritning) /EI

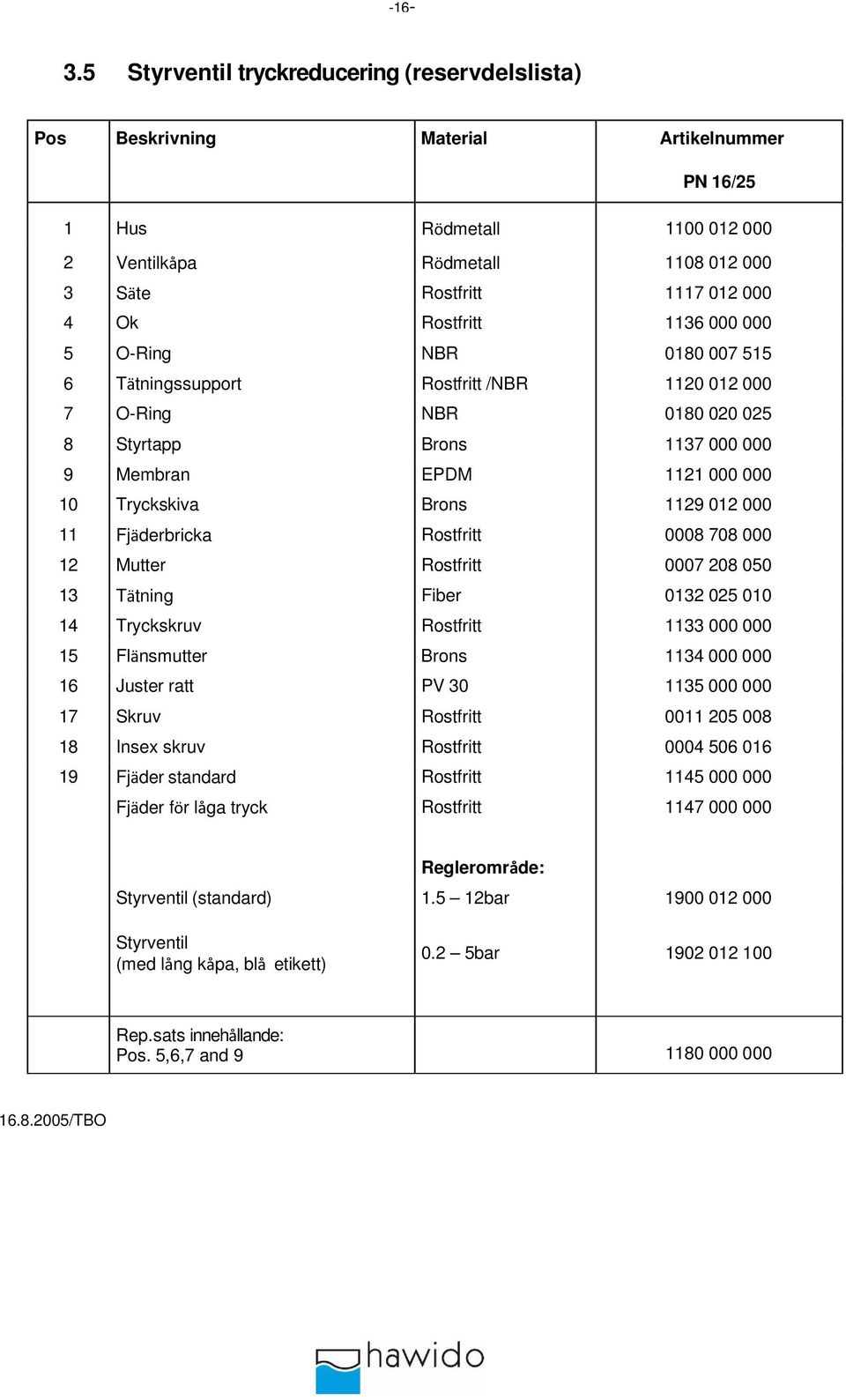

19 Styrventil tryckreducering (reservdelslista) Pos Beskrivning Material Artikelnummer PN 16/25 1 Hus Rödmetall Ventilkåpa Rödmetall Säte Rostfritt Ok Rostfritt O-Ring NBR Tätningssupport Rostfritt /NBR O-Ring NBR Styrtapp Brons Membran EPDM Tryckskiva Brons Fjäderbricka Rostfritt Mutter Rostfritt Tätning Fiber Tryckskruv Rostfritt Flänsmutter Brons Juster ratt PV Skruv Rostfritt Insex skruv Rostfritt Fjäder standard Rostfritt Fjäder för låga tryck Rostfritt Reglerområde: Styrventil (standard) bar Styrventil (med lång kåpa, blå etikett) 0.2 5bar Rep.sats innehållande: Pos. 5,6,7 and /TBO

20 Styrledning och tillbehör Huvudnummer Beskrivning Bild Dimension Fler dimensioner kan finnas tillgängliga Art. nummer 0130 Komposit tätningsring Rostfritt stål/nbr 1/2" Rostfritt stål /NBR 3/4" Kopplingstillbehör Mutter och klämring DN 12 rostfritt stål Stödhylsa Rostfritt stål d4 6 Rostfritt stål d12 9 Rostfritt stål d Klämring d6 rostfritt stål d12 rostfritt stål d8-6 rostfritt stål Mätöppning d12 rostfritt stål Ø 0.6 mm d12 rostfritt stål Ø 0.9 mm d12 rostfritt stål Ø 1.2 mm d12 rostfritt stål Ø 1.5 mm d12 rostfritt stål Ø 1.9 mm d12 rostfritt stål Ø 2.4 mm d12 rostfritt stål Ø 3.1 mm Koppling med utv. gga DN 12-3/8" rostfritt stål DN 12-1/2" rostfritt stål DN 6-1/8" rostfritt stål DN 6-1/4" rostfritt stål DN 6-3/8" rostfritt stål Rak koppling DN 6 rostfritt stål DN12 rostfritt stål Rak gängad koppling, screw-on 0351 Reduktionskoppling d12-3/8" rostfritt stål d6 - d12 rostfritt stål Övergång inv gga DN 10-3/8" rostfritt stål DN 12-3/8" rostfritt stål DN 12-1/2" rostfritt stål Övergång utv. gga DN 12-3/8" rostfritt stål

21 Hylsa 3/8" rostfrittstål 1/2" rostfritt stål 3/4" rostfritt stål 1" rostfritt stål Övergång utv. gga, justerbar DN 6-1/8" rostfritt stål DN12-3/8" rostfritt stål Vinkelkoppling med utv. gga DN6-1/8" rostfritt stål DN6-1/4" rostfritt stål DN12-3/8" rostfritt stål DN18-1/2" rostfritt stål Vinkelkoppling 90 DN6 rostfritt stål DN12 rostfritt stål DN18 rostfritt stål Vinkelkoppling med inv. gga, 90 3/8" - 3/8" rostfritt stål 1/2" - 1/2" rostfritt stål Vinklekoppling med utv. gga, 90 3/8" - 3/8" rostfritt stål 1/2" - 1/2" rostfritt stål 3/4" - 3/4" rostfritt stål T-koppling d6 rostfritt stål d12 rostfritt stål d rostfritt stål Propp 3/8" konisk, rostfritt stål 1/2" konisk, rostfritt stål Propp m. avluftning för Hawido 1/2" rostfritt stål 3/4" rostfritt stål Sexkantnippel d 1/8" rostfritt stål d 1/4" rostfritt stål d 3/8" rostfritt stål d 1/2" rostfritt stål d 3/4" rostfritt stål Kulventil DN 3/8" rostfritt stål

22 Y-filter 0549 En-vägs flödesbegränsare och strypventil 0570 Backventil Y-filter rostfritt stål, Inv gga 3/8" Enstaka delar: Filter sil, rostfritt stål Komplett propp Tätning för Y-filter O-Ring DN 3/8" Nickelpläterad mässing DN 3/8" Rostfritt stål Strypventil DN 3/8" nickelpläterad mässing Rostfritt stål IG 3/8" Typ B d 12 Rostfritt stål IG 3/8" Typ B d 12 med lång spindel DN 3/8" Mässing Manometer 0610 Solenoid ventiler Utv gga 3/8" 0-6 bar Utv gga 3/8" 0-10 bar Utv gga 3/8" 0-16 bar Utv gga 3/8" 0-25 bar Utv gga 3/8" 0-40 bar Utv gga 3/8" 0-60 bar Solenoid ventil normalt öppen 2/2 vägs ventil (1795/96) Solenoid ventil normalt stängd 2/2 vägs ventil (1795/96) Solenoid ventil normalt öppen 3/2 vägs ventil (1703 upp till DN , 1706 PN 16 alla diametrar) Solenoid ventil normalt stängd 3/2 vägs ventil (1704 upp till DN 100, 1604) Solenoid ventil normalt öppen 2/2 vägs ventil (1704 DN 125 och större 1304, 1404, 1504) Solenoid ventil normalt stängd 2/2 Envägsventil (till 1703 från DN125, 1303, 1403, 1503, 1706 PN 25 från DN125) Magnetventil universal 3/2 vägs ventil (1706 PN 25 upp till DN 100) ******************************************** Reservdel : membran för solenoid typ 322 H 73 Nr på magnetventil Reservdelssats för solenoid ventil typ 321H 13 Nr på magnetventil ************** Spole Spole AC spänning Ange spänning Spole DC spänning Ange spänning 0620 xxx xxx 0621 xxx xxx

23 Apparat kontakt för elektrisk spole Apparat kontakt för elektrisk spole , 0653 Kontakt modul Typ LBV 0670 Bussning 0680 Övergångsnippel 0690 Sexkantnippel, reducerad 0711 T-koppling Kontakt modul för magnet ventiler typ LBV 24 AC 8S inkl. 2m kabel Kontakt modul för magnet ventiler typ LBV 24 AC 8S inkl. 2m kabel Kontakt modul för magnet ventiler typ LBV 230 AC 8-14 S inkl 2m kabel Kontakt modul för magnet ventiler typ LBV 24 DC=8-14S inkl 2m kabel Utv gga 3/8" IG 1/8" rostfritt stål Utv gga 3/8" IG 1/4" rostfritt stål Utv gga1/2" IG 3/8" rostfritt stål Utv gga3/4" IG 3/8" rostfritt stål Utv gga1" IG 1/8" rostfritt stål Utv gga 3/8" L=30mm rostfritt stål Utv gga 3/8" L=40mm rostfritt stål Utv gga 3/8" L=50mm rostfritt stål Utv gga 3/8" L=60mm rostfritt stål Utv gga 3/8" L=70mm rostfritt stål Utv gga 3/8" L=80mm rostfritt stål Utv gga 3/8" L=110mm rostfritt stål 3/8" - 1/8" 3/8" - 1/4" 1/2" - 3/8" 3/4" - 3/8" 1" - 3/8" Inv gga 3/8" rostfritt stål Inv gga 1/2" rostfritt stål Sömlösa rör 1187/1188 Rep.sats för styrledning SA.0 PA-rör d6 x 1mm rostfritt stål d12 x 1.5 mm rostfritt stål d15 x 1.5 mm rostfritt stål d18 x 1.5 mm rostfritt stål Till 2003 (styrledning med mässingsfilter) Diameter DN40 och 50 Diameter DN65 upp till 100 Diameter DN125 upp till 300 Serienummer och däröver (slutet juli 2003) Diameter DN40 och 50 Diameter DN65 upp till 100 Diameter DN125 upp till 300 Rör YD 6 mm, ID 4 mm R ö r YD 12 mm, ID 9 mm SA SA

24 -21- Verktyg och tillbehör 1199 Spindel testare (slaglängd) M5 M Verktyg för tätningshållare Nyckel för montering av tätningshållaren på pilot ventil Spärrskaft med fäste Spärrskaft med fäste för En-vägs flödesbegränsare Spärrskaft med fäste Spärrskaft med fäste för En-vägs flödesbegränsare Fett Livsmedelsfett Aqua t ub à 200gr IG: Invändig gänga YD: Utvändig diameter ID: Invändig diameter /

25 Lägesindikering (ritning) DN 40 DN /

26 Lägesindikering (delar) Pos Beskrivning Material Art. nummer DN 40 DN 50 DN 65 DN 80 DN Stift Rostfr.stål Nippel ½ Rostfritt Tätning ½ Stål/NBR Hus Rostfritt Packning EPDM Sikt rör Glas Propp ½ Rostfritt Lägesgivare Reparationssats innefattande pos. 3 och Pos Beskrivning Material Art. nummer DN 125 DN 150N DN 200 DN 250 DN Stift Rostfr. stål Nippel 3/4 Rostfritt Tätning ¾ Stål/NBR Hus Rostfritt Packning EPDM Sikt rör Glas Propp ½ Rostfritt Lägesgivare Reparationssats innefattande pos. 2 och /

27 -24- E. Bilaga 1. Moment tabell Vid installation och montering av huvudventiler och styrventiler skall alla skruvar kontrolleras med momentnyckel enligt följande lista. Fetta in skruvarna. Åtdragningsmoment [Nm] Nominell Sexkantmutter Sexkantskruv Hållfasthetskl. Åtdragningsmoment DN SW M Referens Max M 8 A2 / A4 / Nm 19 Nm M 10 A2 / A4 / Nm 36 Nm M M 12 A2 / A4 / 70 1 ) 40 Nm 40 Nm A4 / 80 2 ) 52 Nm 55 Nm A2 / A4 / 70 1 ) 70 Nm 72 Nm A4 / 80 2 ) 88 Nm 92 Nm 125/ M 16 A2 / A4 / Nm 172 Nm M 20 A2 / A4 / Nm 285 Nm M 20 A2 / A4 / Nm 285 Nm M M 16 A2 / A4 / 70 1 ) 235 Nm 240 Nm A4 / 80 2 ) 380 Nm 380 Nm A2 / A4 / 70 1 ) 174 Nm 174 Nm A4 / 80 2 ) 220 Nm 230 Nm M 20 A4 / 80 2 ) 380 Nm 380 Nm Pilotventil Sexkantmutter Sexkantkruv Hållfasthetskl. Åtdragningsmoment SW M Referens Max. skruvar styrventil anslutna till huset 5 M 6 A2 / A4 / 70 8 Nm 8,5 Nm Pilotventil Sexkantskruv Sexkantmutter Hållfatshetskl. Åtdragningsmoment SW M Referens Max. NAZ 10 M 6 A2 / A4 / 70 8 Nm 8,5 Nm OBS: 1 ) Kvalitet I skruvskalle A2 - A4 eller ) Kvalitet i skruvskalle A ) Tidigare norm SW 17 och19 Stand: FO 0065,

28 Certifikat Alla certifikat kan laddas ner på Andra certifikat på förfrågan. SVGW DVGW ÖVGW ACS CE ISO 9001

29 Garanti HAWIDO ventiler tillverkas enligt de senaste rönen inom material teknologin. HAWIDO AG garanterar perfekt funktion av alla HAWIDO original ventiler märkta HAWIDO för en period av 5 (fem) år efter leverans ex works. Denna garanti tillämpas för ventiler avsedda för användning inom dricksvatten sektorn och skall gälla endast vid fall av klart påvisbart, synligt fel beroende på tillverkning och/eller material defekter. Detta är begränsat till huvudventilens funktion och täcker inte användningsområde och funktion. Uttrycklig hänvisning görs till gällande Generella försäljnings- och leveransvillkor från Hawido AG. Garantin är baserad på villkor att Den årliga funktions kontrollen enligt instruktioner för användande som medföljer produkten, och En periodisk inspektion efter 4-5 år av specialist har utförts och kan styrkas skriftligt. Inspektionerna och funktions kontrollerna får endast utföras av lämpligt kvalificerad personal användande endast HAWIDO orginal delar som utbyte. Ingen garanti kan lämnas om andra reservdelar används. Garanti rättigheter upphör att gälla vid de fall köparen ej uppfyller betalningsförpliktelser. Garantin gäller under Schweizisk lag. FN konventionen för The International Sale of Goods (CISG) är uttryck-ligen exkluderad. Domstolen vid platsen för HAWIDO AG är ensamt ansvarig för rättslig tvist som härrör från denna garanti. Sirnach, 30
