1 GRUNDFOS INSTRUKTIONER Oxiperm Pro OCD-162 Monterings- och driftsinstruktion

2 Monterings- och driftsinstruktion Översättning av den engelska originalversionen. INNEHÅLLSFÖRTECKNING Sida 1. Allmän information Målgrupp Syfte med denna handbok Programvaruversion Symboler som används i detta dokument Skrivsätt som används i detta dokument Garanti 4 2. Säkerhetsinstruktioner Skyldigheter Servicepersonal Användande företag Avsedd användning Felaktig användning Säkerhets- och övervakningsutrustning Kemikalier ClO 2 -koncentration Förvaring av kemikalier Nödsituation Tillbehör och externa enheter 5 3. Produktbeskrivning Användningsområden Tillbehör Identifikation Typnyckel Typskylt Artikelnummer 8 4. Tekniska data Prestanda och förbrukning Prestanda Kemikalieförbrukning Elektrisk förbrukning Kemikalier Omgivningsförhållanden Mått, vikt och volym Material Doseringspumpar Doseringspumpar för HCl eller NaClO Doseringspump för ClO Mätcell Systemparametrar Konstruktion och funktion Installationsscheman System med mätcell System med blandningsmodul System med mätmodul System med extern hålltank Komponenter Tanknivåer Framställning av ClO Driftsformer Framställningsprocess Framställningsstatus Spolning Doseringsregulator Driftsform Utstyrningsgrad (y-out) Tillförd mängd (added) Börvärde (setp) Reglerkarakteristik Proportionellt område (Xp) Återställningstid (TN) Deriveringstid (TV) Max. doseringsflöde (Qmax) Ingång för dosering stoppad Övervakning av doseringstid Felingång Doseringskoefficient (KD) Mätning Mätcell Kalibrering av mätcellen Kalibreringsdata Övervakning av rengöringsmotor Temperaturkompensation för ClO 2 -värdet Larmvärde för ClO Vattenmätare Vattenmätare med pulssignal Vattenmätare med strömsignal ClO 2 -pumptyp Mekanisk doseringspump Digital doseringspump Reläets polaritet Installation Transport Leveransomfattning Montering Tillsatsmoduler Kemikaliebehållare och suglansar Hydraulisk installation Systemram Extern doseringpump Mätcell Mätmodul Förbikoppling till blandningsmodul Elektrisk installation Vattenmätare Mätcell Förbikoppling till blandningsmodul Ingång för dosering stoppad slampa eller ljudvarningssystem Felingång Strömförsörjning för externa enheter Extern hålltank Strömförsörjningskabel Driftsättning Manöverpanel Startdisplay Navigering Åtkomstkoder Menystruktur Initial igångkörning Språk Datum/tid Hålltank Displaykontrast Mätinställning Mätcell Mätområde Strömutgång Larmvärde för ClO Kalibrering Vattenmätare Inställning av doseringsregulator Driftsformen dosering Doseringsregulatorns parametrar Övervakning av doseringstid Inställning av doseringspump Intern eller extern doseringspunkt Pumptyp Max. kapacitet Slaglängd Max. doseringsflöde Ingång för dosering stoppad Reläer srelä Larmrelä Felingång Användarkod Ändra Radera 41 2

3 7.19 Inställningar Spara Återställ Fabriksåterställning Drift Framställning Starta framställningen Avsluta framställningen Dosering Starta ClO 2 -dosering Stoppa ClO 2 -dosering Kalibrering ClO 2 -värde ph-värde ORP-värde Logg Intervall Byta kemikaliebehållare Manuell avluftning av pumpen Övervakning Framställning Händelselista Mätning Doseringsstatus Status för vattenmätare Underhållsdatum Programvaruversion Felsökning Felöversikt Fel med felmeddelande Fel utan felmeddelande Funktionstester Hydrauliska och elektriska anslutningar Strömutgångar Reläer Display Manuell dosering Nivåindikatorer Kalibreringsfel Lutnings- eller asymmetrifel Instabil mätsignal Underhåll Spolning Doseringspumpar HCl- och NaClO 2 -doseringspumpar Doseringspumpar för ClO Magnetventil OCD / OCD / Reaktionstank och internhålltank Byta O-ringar på nivåindikator och avtappningskran OCD-162-5, -10: buffertbehållare och filter med aktivt kol Byta ut buffertbehållaren Byta ut filtret med aktivt kol OCD , -60: buffertbehållare och adsorptionsfilter OCD : reservdelssatser OCD : reservdelssatser Byta ut buffertbehållaren Byta ut adsorptionsmedlet Byta ut den nedre O-ringen Byta ventiler i ventilfästet Registrera underhåll Reparation Magnetventil Suglans Flerfunktionsventil Manöverpanel Nivåindikatorer Reaktionstank med intern hålltank OCD-162-5, OCD Reaktionstank på OCD Intern hålltank i OCD Doseringspumpar Mätcell Nedmontering Hydrauliska komponenter Spädvattenslang Suglansar Doseringsledning Buffertbehållare Filter med aktivt kol/adsorptionsmedel Mätcell Mätmodul eller förbikoppling till blandningsmodul Destruktion Elektriska komponenter Systemram Förpackning för transport Förvaring Ny driftsättning Destruktion Plintanslutningar Översikt reservdelar, service set och tillbehör Reservdelar OCD-162-5, Reservdelar OCD , Service set Tillbehör 70 3

4 1. Allmän information 1.1 Målgrupp Denna monterings- och driftsinstruktion är avsedd för auktoriserad och kvalificerad drifts- och servicepersonal. 1.2 Syfte med denna handbok Denna monterings- och driftsinstruktion beskriver installation, driftsättning, användning, underhåll, reparation, demontering och förvaring av systemet Programvaruversion Denna monterings- och driftsinstruktion avser programvaruversion v Symboler som används i detta dokument. Rekommendationer eller instruktioner som Anm. underlättar jobbet och säkerställer säker drift. Information om möjliga kvarstående risker finns: på varningsskyltar vid installationsplatsen i början av varje avsnitt i den här handboken omedelbart före anvisningar som rör den kvarstående risken 1.4 Skrivsätt som används i detta dokument Displaytexter i detta dokument visas inom citattecken. 1.5 Garanti Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskador. Om dessa instruktioner inte följs, kan det medföra elektriska stötar med risk för allvarliga personskador eller dödsfall. Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen. Garantianspråk kan göras i enlighet med våra allmänna villkor för försäljning och leverans endast om följande krav är uppfyllda: Systemet används i enlighet med informationen i denna monterings- och driftsintruktion. Systemet inte demonteras och inte hanteras felaktigt. Underhåll utförs av auktoriserad och kvalificerad personal. 2. Säkerhetsinstruktioner 2.1 Skyldigheter Servicepersonal Endast auktoriserad servicepersonal får utföra installation, driftsättning, underhåll, reparation, demontering och förvaring av systemet. Erforderligt tekniskt kunnande och erforderlig kännedom om principer för mätning och reglerteknik förutsätts. Servicepersonalen har skyldighet att göra följande: Läsa denna handbok noga före installation, driftsättning, underhåll, reparation, demontering eller förvaring av systemet. Beakta gällande regler för hälsa och säkerhet samt olycksförebyggande åtgärder. Använda skyddskläder i enlighet med lokala säkerhetsföreskrifter vid arbete med systemet och med kemikalier. Skyddskläder tillhandahålls av användarföretaget och förvaras torrt i installationsutrymmet Användande företag Byggnadens ägare och användare av systemet har skyldighet att göra följande: Betrakta denna handbok som en del av produkten och säkerställa att den hålls lätt tillgänglig i omedelbar närhet av systemet under hela systemets användbara livslängd. Uppfylla installationskraven som anges av tillverkaren (erforderliga vattenanslutningar och kopplingar, miljöförhållanden, elektriska anslutningar, skyddsrör för doseringsledning, anordning för indikering av larmmeddelande med ljud eller ljus). Det användande företaget måste utarbeta en underhållsplan anpassad till specifika förhållanden på platsen och systemets specifika användning. Säkerställa att vattenledningar och kopplingar regelbundet kontrolleras, repareras och underhålls. Inhämta tillstånd för förvaring av kemikalier, om så behövs. Instruera användare rörande handhavandet av systemet. Applicera de klistermärken som tillhandahålls av tillverkaren väl synliga på installationsplatsen. Tillse att användare har fått tillräcklig teknisk utbildning. Se till att föreskrifterna för förebyggande av olyckor följs vid installationsplatsen. Förse alla användare och all servicepersonal med skyddskläder som uppfyller gällande föreskrifter för förebyggande av olyckor: handskar, ansiktsmask, skyddsförkläde, andningsmask, om så behövs. 2.2 Avsedd användning Oxiperm Pro OCD-162 är ett system för icke kontinuerlig beredning av klordioxidlösning av saltsyra (HCl, 9 %) och natriumklorit (NaClO 2, 7,5 %) samt kontinuerlig dosering av denna lösning för desinficering av vatten. 4

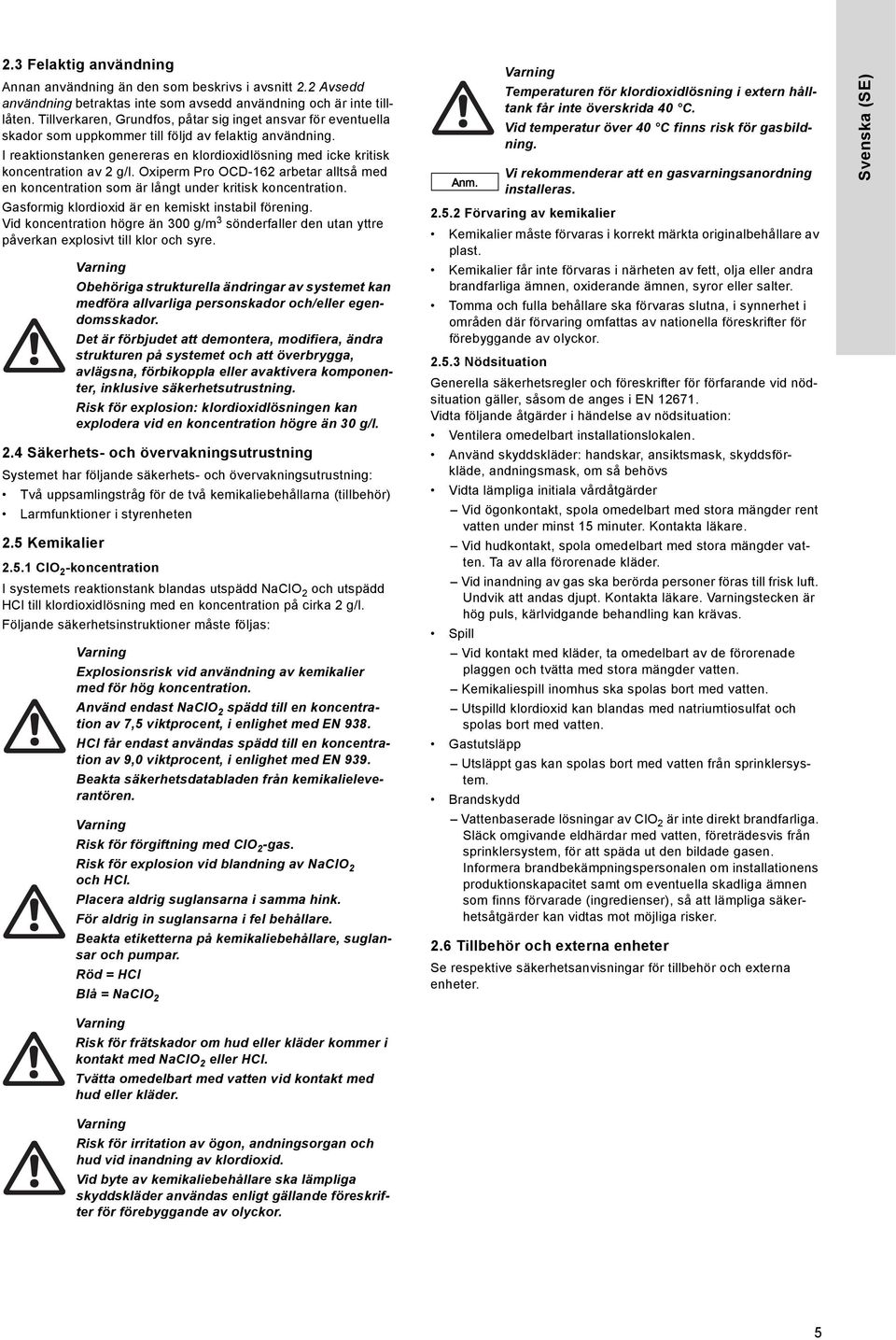

5 2.3 Felaktig användning Annan användning än den som beskrivs i avsnitt 2.2 Avsedd användning betraktas inte som avsedd användning och är inte tilllåten. Tillverkaren, Grundfos, påtar sig inget ansvar för eventuella skador som uppkommer till följd av felaktig användning. I reaktionstanken genereras en klordioxidlösning med icke kritisk koncentration av 2 g/l. Oxiperm Pro OCD-162 arbetar alltså med en koncentration som är långt under kritisk koncentration. Gasformig klordioxid är en kemiskt instabil förening. Vid koncentration högre än 300 g/m 3 sönderfaller den utan yttre påverkan explosivt till klor och syre. Obehöriga strukturella ändringar av systemet kan medföra allvarliga personskador och/eller egendomsskador. Det är förbjudet att demontera, modifiera, ändra strukturen på systemet och att överbrygga, avlägsna, förbikoppla eller avaktivera komponenter, inklusive säkerhetsutrustning. Risk för explosion: klordioxidlösningen kan explodera vid en koncentration högre än 30 g/l. 2.4 Säkerhets- och övervakningsutrustning Systemet har följande säkerhets- och övervakningsutrustning: Två uppsamlingstråg för de två kemikaliebehållarna (tillbehör) Larmfunktioner i styrenheten 2.5 Kemikalier ClO 2 -koncentration I systemets reaktionstank blandas utspädd NaClO 2 och utspädd HCl till klordioxidlösning med en koncentration på cirka 2 g/l. Följande säkerhetsinstruktioner måste följas: Explosionsrisk vid användning av kemikalier med för hög koncentration. Använd endast NaClO 2 spädd till en koncentration av 7,5 viktprocent, i enlighet med EN 938. HCl får endast användas spädd till en koncentration av 9,0 viktprocent, i enlighet med EN 939. Beakta säkerhetsdatabladen från kemikalieleverantören. Risk för förgiftning med ClO 2 -gas. Risk för explosion vid blandning av NaClO 2 och HCl. Placera aldrig suglansarna i samma hink. För aldrig in suglansarna i fel behållare. Beakta etiketterna på kemikaliebehållare, suglansar och pumpar. Röd = HCl Blå = NaClO 2 Anm. Temperaturen för klordioxidlösning i extern hålltank får inte överskrida 40 C. Vid temperatur över 40 C finns risk för gasbildning. Vi rekommenderar att en gasvarningsanordning installeras Förvaring av kemikalier Kemikalier måste förvaras i korrekt märkta originalbehållare av plast. Kemikalier får inte förvaras i närheten av fett, olja eller andra brandfarliga ämnen, oxiderande ämnen, syror eller salter. Tomma och fulla behållare ska förvaras slutna, i synnerhet i områden där förvaring omfattas av nationella föreskrifter för förebyggande av olyckor Nödsituation Generella säkerhetsregler och föreskrifter för förfarande vid nödsituation gäller, såsom de anges i EN Vidta följande åtgärder i händelse av nödsituation: Ventilera omedelbart installationslokalen. Använd skyddskläder: handskar, ansiktsmask, skyddsförkläde, andningsmask, om så behövs Vidta lämpliga initiala vårdåtgärder Vid ögonkontakt, spola omedelbart med stora mängder rent vatten under minst 15 minuter. Kontakta läkare. Vid hudkontakt, spola omedelbart med stora mängder vatten. Ta av alla förorenade kläder. Vid inandning av gas ska berörda personer föras till frisk luft. Undvik att andas djupt. Kontakta läkare. stecken är hög puls, kärlvidgande behandling kan krävas. Spill Vid kontakt med kläder, ta omedelbart av de förorenade plaggen och tvätta med stora mängder vatten. Kemikaliespill inomhus ska spolas bort med vatten. Utspilld klordioxid kan blandas med natriumtiosulfat och spolas bort med vatten. Gastutsläpp Utsläppt gas kan spolas bort med vatten från sprinklersystem. Brandskydd Vattenbaserade lösningar av ClO 2 är inte direkt brandfarliga. Släck omgivande eldhärdar med vatten, företrädesvis från sprinklersystem, för att späda ut den bildade gasen. Informera brandbekämpningspersonalen om installationens produktionskapacitet samt om eventuella skadliga ämnen som finns förvarade (ingredienser), så att lämpliga säkerhetsåtgärder kan vidtas mot möjliga risker. 2.6 Tillbehör och externa enheter Se respektive säkerhetsanvisningar för tillbehör och externa enheter. Risk för frätskador om hud eller kläder kommer i kontakt med NaClO 2 eller HCl. Tvätta omedelbart med vatten vid kontakt med hud eller kläder. Risk för irritation av ögon, andningsorgan och hud vid inandning av klordioxid. Vid byte av kemikaliebehållare ska lämpliga skyddskläder användas enligt gällande föreskrifter för förebyggande av olyckor. 5

6 3. Produktbeskrivning TM Fig. 1 System utan kåpa och utan kringutrusting: OCD (vänster), OCD (mitten), OCD (höger) Systemet framställer och doserar ClO 2 för desinficering av dricksvatten, processvatten, kylvatten och spillvatten. Systemet har en ram av plast, på vilken de interna komponenterna är monterade. Ramen är förberedd för montering på vägg eller golv och har en kåpa av plast. Kemikalierna tillförs från två originalkemikaliebehållare, som är placerade i två uppsamlingstråg rakt under systemet (OCD-162-5, -10) eller i ett separat tråg för respektive behållare invid systemet (OCD , -60). Varje behållare har en suglans, som är permanent ansluten till motsvarande doseringspump. Varje suglanskabel sänder lågnivå- och tom-signaler till styrenheten. Systemet är anslutet till två vattenledningar: Dricksvattenledningen som tillför spädvatten. Huvudvattenledningen som ska desinficeras, i vilken den framställda ClO 2 -lösningen doseras. 3.1 Användningsområden Systemet kan användas för tre olika typer av applikationer: Desinficering av dricksvattenledningar Vattenflödet i ledningarna kan variera starkt (förbrukningstoppar när vatten används för dusch/bad och matlagning). Typ och mängd av föroreningar i vattnet (störningsvariabler) kan variera mycket. Exempel: Hotell, flervåningshus Skolor, sjukhus, vårdhem Duschar i idrottsanläggningar Anläggningar för livsmedel och dryck Vattenverk Desinficering av industrisystem Doseringen regleras proportionellt mot flödet. Doseringen regleras genom att börvärdet jämförs med ärvärdet. Vattenvolymen i sådana system är relativt konstant. Typ och mängd av föroreningar i vattnet (störningsvariabler) mäts i allmänhet. Exempel: Flaskdiskanläggningar i bryggerier System för spillvatten eller industriprocessvatten Kylvattensystem Stötdesinficering Denna applikation kräver en extern hålltank där ClO 2 -lösning kan förvaras en kort tid. Applikationer som kräver stora mängder desinficeringsmedel under en kort tid. Exempel: rengöring av bubbelpooler 3.2 Tillbehör Anm. Tillbehör medföljer inte som standard. För spädvattenledning Avstängningsventil Uttagningsanordning för spädvatten Tappstuds för spädvattenuttag (om så behövs med dubbel nippel och anslutningsstycke för en slang) Slang med anslutning till magnetventil. För huvudvattenledningen: Vattenmätare Tappstuds för injektionsenhet Skyddsrör för doseringsledning, dragen från doseringspumpen till injektionsenheten Fotometer: mäter ClO 2 -koncentrationen efter dosering Provvattenfilter (i händelse av otillräcklig vattenkvalitet) Extern hålltank Vid temperatur över 40 C finns risk för gasbildning. Temperatur för ClO 2 -lösning i extern hålltank får inte överskrida 40 C. Framställningen av ClO 2 fortsätter tills den externa hålltanken är full. Om max. fyllningsnivå för hålltanken uppnås stängs doseringspumpen av. Om min. nivå för hålltanken uppnås startas doseringspumpen för ClO 2 och processen startas om. Förbikoppling till blandningsmodul Förbikopplingen till blandningsmodulen förbättrar blandningen och minskar risken för korrosion vid fluktuerande flöde i huvudvattenledning. 6

7 3.3 Identifikation Typnyckel Exempel: OCD D/G1 OCD D /G 1 Max. kapacitet 5 5 g/h g/h g/h V: 60 g/h, 115 V: 55 g/h ClO 2 -doseringspump D integrerad mekanisk doseringspump DMX (endast för 30 g/h och 60 g/h) P integrerad digital doseringspump DDI (endast för 30 g/h och 60 g/h) S integrerad SMART digital doseringspump DDA (endast för 5 g/h och 10 g/h) N utan doseringspump Matningsspänning G V, 50/60 Hz H V, 50/60 Hz Suglans inget antal för kemikaliebehållare på 30 liter (längd på suglans plus sugslang 1,3 m) (endast för 5 g/h och 10 g/h) 1 för kemikaliebehållare på 60 liter (längd på suglans plus sugslang 3,0 m) (endast för 30 g/h och 60 g/h) 2 för kemikaliebehållare på 200/1 000 liter (längd på suglans plus sugslang 4,3 m) (endast för 30 g/h och 60 g/h) 3 för kemikaliebehållare på 55 gallon (längd på suglans plus sugslang 4,0 m) (endast för 30 g/h och 60 g/h) 7

8 3.3.2 Typskylt Artikelnummer Fig. 2 OCD-162-5S/G /N: 07/ g/h, 230V, 50/60Hz, 850Watt P Typskylt (för OCD D/G) Pos. Beskrivning 1 Typnyckel 2 Produktnamn 3 Modell 4 Serienummer 5 Kapacitet för ClO 2 -framställning 6 Produktnummer 7 Ursprungsland 8 År och vecka för tillverkning 9 Godkännandemärkningar, CE-märkning etc. 10 Spänning 11 Frekvens 12 Effektförbrukning 10, 11, 12 TM ClO 2 framställningkapacitet [g/h] Spänning [V] ClO 2 - doseringspump OCD-162- Artikelnummer DDA 230 V, 5-S/G /60 Hz 5-N/G DDA V, 50/60 Hz 5-S/H S/H N/H N/H DDA 230 V, 10-S/G /60 Hz 10-N/G DDA - DMX DDI V, 50/60 Hz 230 V, 50 Hz 10-S/H S/H N/H N/H D/G D/G P/G P/G N/G N/G P/H DDI 115 V, 30-P/H Hz 30-P/H N/H DMX DDI V, 50 Hz 60-D/G D/G P/G P/G N/G N/G P/H DDI 115 V, 60-P/H Hz 60-P/H N/H

9 4. Tekniska data Bokstavssymboler som används i detta avsnitt A ClO2 added quantity [mg/l] Q DPmax max. dosing flow [l/h] S DP stroke length [%] C ClO2 ClO 2 -koncentration i hålltank [g/l] K D doseringskoefficient [h/m 3 ] Q WM flöde vid vattenmätare [m 3 /h] 4.1 Prestanda och förbrukning Prestanda (1) Ungefärligt värde Kemikalieförbrukning OCD Kapacitet för ClO 2 -framställning [g/h] ClO 2 -lösningens koncentration (1) [g/l] Cirka 2 Max. mottryck för doseringspump för ClO 2 [bar] 9 OCD Förbrukning av HCl (1) [l/h] 0,16 0,33 0,97 1,83 Förbrukning av NaClO (1) 2 [l/h] 0,15 0,30 0,89 1,64 ClO 2 -lösning [l/h] 2,6 5, Mått, vikt och volym Systemram med kåpa (B x H x D) [mm] (1) En enhet (2) Två enheter (3) Tillbehör OCD x 765 x x 1800 x 568 Bruttovikt [kg] Nettovikt [kg] Buffertbehållare [l] 2 (1) 4 (2) 12 (1) 24 (2) Total volym för reaktionstank [l] 1,00 1,80 6,10 13,40 Total volym för intern hålltank [l] 1,00 1,80 7,00 13,90 Avstånd mellan ramens nedre kant och golv [m] Cirka 1 Längd för suglans inklusive sugslang [m] 1,3 3,0 eller 4,3 Uppsamlingstråg (B x H x D) [mm] 485 x 270 x 550 Uppsamlingstrågens vikt (3) [kg] 5,5 External hålltank, 50 l (B x H x D) (3) [mm] 840 x 1640 x 530 External hålltank, 100 l (B x H x D) (3) [mm] 840 x 2000 x 530 Anslutning för spädvatten vid magnetventil [mm] Slang 6/9 eller 6/12 eller PVC-rör 10/ Elektrisk förbrukning 4.5 Material OCD-162 Systemram PP Ingångseffekt utan externa förbrukare [VA] Max. tillåten ingångseffekt med externa förbrukare [VA] Kåpa Reaktionstank och intern hålltank Slangar Tätningar Doseringspumphuvuden EPP PVC PTFE/PE FPM/PTFE/FKM PVC Max. tillåten last på potentialfria utgångskontakter 500 VA (250 V/2 A) 4.6 Doseringspumpar 4.2 Kemikalier Nominell koncentration för NaClO 2 -lösning, kvalitet enligt EN 938 Nominell koncentration för HCl-lösning, kvalitet enligt EN 939 * Alla tekniska data hänvisar till nominella koncentrationer. I drift är avvikelser i kemikaliekoncentration upp till ± 10 % tillåtna. Avvikelser kan påverka systemets prestanda. 4.3 Omgivningsförhållanden 7,5 viktprocent* 9,0 viktprocent* Doseringspumpar för HCl eller NaClO 2-5, OCD (230 V) -60 (115 V) Doseringspump DDE 6-10 DDE 15-4 DMX DDE 15-4 Anslutning, sugsida [mm] Anslutning, utloppssida [mm] PEslang 4/6 PTFEslang 4/6 PVC-slang 6/12 PTFE-slang 9/12 Tillåten relativ luftfuktighet (icke kondenserande) Max. 80 % Tillåten omgivningstemperatur 5 till 35 C Tillåten temperatur för spädvatten 10 till 30 C Tillåten temperatur för kemikalier 10 till 35 C Förvaringstemperatur för systemet -5 till 50 C Förvaringstemperatur för kemikalier 5 till 40 C Tillåten höjd över havet för drift av systemet. Kapslingsklass för styrenhet, doseringspumpar, magnetventil m IP65 9

10 4.6.2 Doseringspump för ClO 2 Anslutning, sugsida [mm] Anslutning, utloppssida [mm] 4.7 Mätcell Mätcell 4.8 Systemparametrar OCD-162-5, D/G -30-P/G -60-D/G -60-P/G DDA 7,5-16 Doseringspump PTFEslang 4/6 PTFEslang 4/6 DMX Mätparametrar DDI DMX PTFE-slang 9/12 PTFE-slang 9/12 AQC-D11 ClO 2, ph, ORP upp till 50 C AQC-D6 ClO 2 upp till 70 C DDI Tryck upp till 4 bar upp till 8 bar I detta avsnitt är alla systemparametrar listade med fabriksinställningar, område, upplösning och enhet. Vissa av parameterinställningarna är skyddade med servicekod eller superanvändarkod. Kalibrering Typ av ClO 2 -kalibrering Område 1- punktskalibrering 1-punktskalibrering 2-punktskalibrering Provvattentemperatur Fabriksinställning Upplösning Manuell nollpunkt [µa] Cyklisk ClO 2 - på av kalibrering av - ClO 2 -kalibreringsintervall [dag] Cyklisk ph/orpkalibrering av på av - ph/orp-kalibreringsintervall [dag] ph-bufferttemperatur [ C] 25,0-5, ,0 0,1 Hålltank Område - Hålltank intern intern extern - Antal satser [sats] Vattenmätare Vattenmätare av Område på av Typ av vattenmätare pulssignal pulssignal strömsignal - Volym per puls [l] 1 1, ,0 0,1 Max. flöde [m 3 /h] Ingående ström (låg) [ma] Ingående ström (hög) [ma] Mätning Mätning Mätcell av AQC-D11 Område på av AQC-D11 AQC-D6 Fabriksinställning Upplösning Fabriksinställning Upplösning Fabriksinställning Upplösning Temperaturmätning på på av - Upot [mv] Temperaturkompensation av på av - Temperaturkorrektion [ C] 0,0-5, ,1 ClO 2 Typ av mätning ClO 2 ClO 2 +ph - ClO 2 +ORP Mätområde ClO 2 [mg/l] ph [ph] ORP [mv] Område - - Fabriks inställning Upplösning (låg) 0, (hög) 1,00 0, ,00 0,01 (låg) 0,00 0, ,00 0,01 (hög) 14,00 0, ,00 0,01 (låg) (hög) Temperaturenhet C Temperatur (låg...hög) [ C] Doseringsreglering ClO 2 -styrning Driftsform Reglerkarakteristik Börvärde (setp) [mg/l] Proportionellt område (X P ) [%] Återställningstid (TN) [s] Deriveringstid (deriv. time TV) [s] Tillförd mängd (added) [mg/l] Max. doseringsflöde (Qmax) [%] av PI 0,20 C F Område på av proportionell reglering Upplösning proportionell reglering börvärdesreglering kombinerad reglering P PI PID 0,00...[ClO 2 - område (högt) - - Fabriks inställning ,01 30,0 0, ,0 0, ,20 0, ,00 0,

11 Larm ClO 2 -larm Nedre ClO 2 - larmgräns [mg/l] Övre ClO 2 - larmgräns [mg/l] av 0,15 0,7 Område på av 0,00...övre ClO 2 - larmgräns Nedre ClO 2 - larmgräns...clo 2 - område (högt) - 0,01 0,01 Larmhysteres [mg/l] 0,01 0,00...0,5 x ClO 2 - område (högt) 0,01 Larmfördröjning [s] Övervakning Övervakning av doseringstid Tid för övervakning av doseringstid Övervakning av rengöringsmotor av Område på av Fabriks inställning Upplösning Fabriksinställning Upplösning av på av - - Strömutgång Strömutgång för doseringspump (låg) [ma] Strömutgång för doseringspump (hög) [ma] Strömutgång för ClO 2 - koncentration (låg) [ma] Strömutgång för ClO 2 - koncentration (hög) [ma] Displaykontrast Fabriksinställning Område Fabriksi nställning Upplösning Område Upplösning Displaykontrast [%] Externa ingångar Område Fabriksinställning Upplösning Ingång för dosering stoppad Felingång N.O. N.O. N.O. N.C. N.O. N.C. - - Reläer Fabriksinställning Område Upplösning srelä Larmrelä N.O. N.O. N.O. N.C. N.O. N.C. - - Doseringspump Pumptyp Min. inkopplingstid (min. Ton) [s] Fabriksinställning digital pump Område digital pump mekanisk pump Upplösning 0,5 0,5...10,0 0,1 2,75 (OCD-162-5) 5,0 Max. kapacitet [l/h] (OCD ) 16,0 0,1...40,0 0,01 (OCD ) 35,0 (OCD ) Slaglängd (%)

12 5. Konstruktion och funktion I detta avsnitt finns detaljerad information om framställningsprocessen, samt om doseringsregulator, mätning och spolning. Ett flertal parametrar och inställningarna på en mekanisk ClO 2 - pump förklaras. Bokstavssymboler som används i detta avsnitt A ClO2 added quantity [mg/l] Q DPmax max. dosing flow [l/h] S DP stroke length [%] C ClO2 ClO 2 -koncentration i hålltank [g/l] K D doseringskoefficient [h/m 3 ] Q WM vattenmätarflöde [m 3 /h] 5.1 Installationsscheman System med mätcell TM Fig. 3 OCD-162 med mätcell 1 OCD Huvudvattenledning som ska desinficeras Uttagningsanordning för spädvatten, med avstängningsventil 3 4 Spädvattenledning 5 Filter 6 Vattenmätare 7 Signalledning för vattenmätare 8 Injektionsenhet 9 Doseringsledning 10 Mätcell 11 Signalledning för ClO 2 -mätning 12 Uttagningsanordning för mätvatten 13 Mätvattenledning 18 Dränering 12

13 5.1.2 System med blandningsmodul TM Fig. 4 OCD-162 med blandningsmodul och mätcell 1 OCD Huvudvattenledning som ska desinficeras Uttagningsanordning för spädvatten, med avstängningsventil 3 4 Spädvattenledning 5 Filter 6 Vattenmätare 7 Signalledning för vattenmätare 8 Injektionsenhet 9 Doseringsrör 10 Mätcell 11 Signalledning för ClO 2 -mätning 12 Uttagningsanordning för mätvatten 13 Mätvattenledning 15 Blandningsmodul 18 Dränering 13

14 5.1.3 System med mätmodul TM Fig. 5 OCD-162 med mätmodul och två doseringspumpar 1 OCD Huvudvattenledning som ska desinficeras Uttagningsanordning för spädvatten, med avstängningsventil 3 4 Spädvattenledning 5 Filter 6 Vattenmätare 7 Signalledning för vattenmätare 8 Injektionsenhet 9 Doseringsrör 10 Mätcell 11 Signalledning för ClO 2 -mätning 12 Uttagningsanordning för mätvatten 13 Mätvattenledning 16 Mätmodul 17 Extra ClO 2 -doseringspump 18 Dränering 19 Mätförstärkare 14

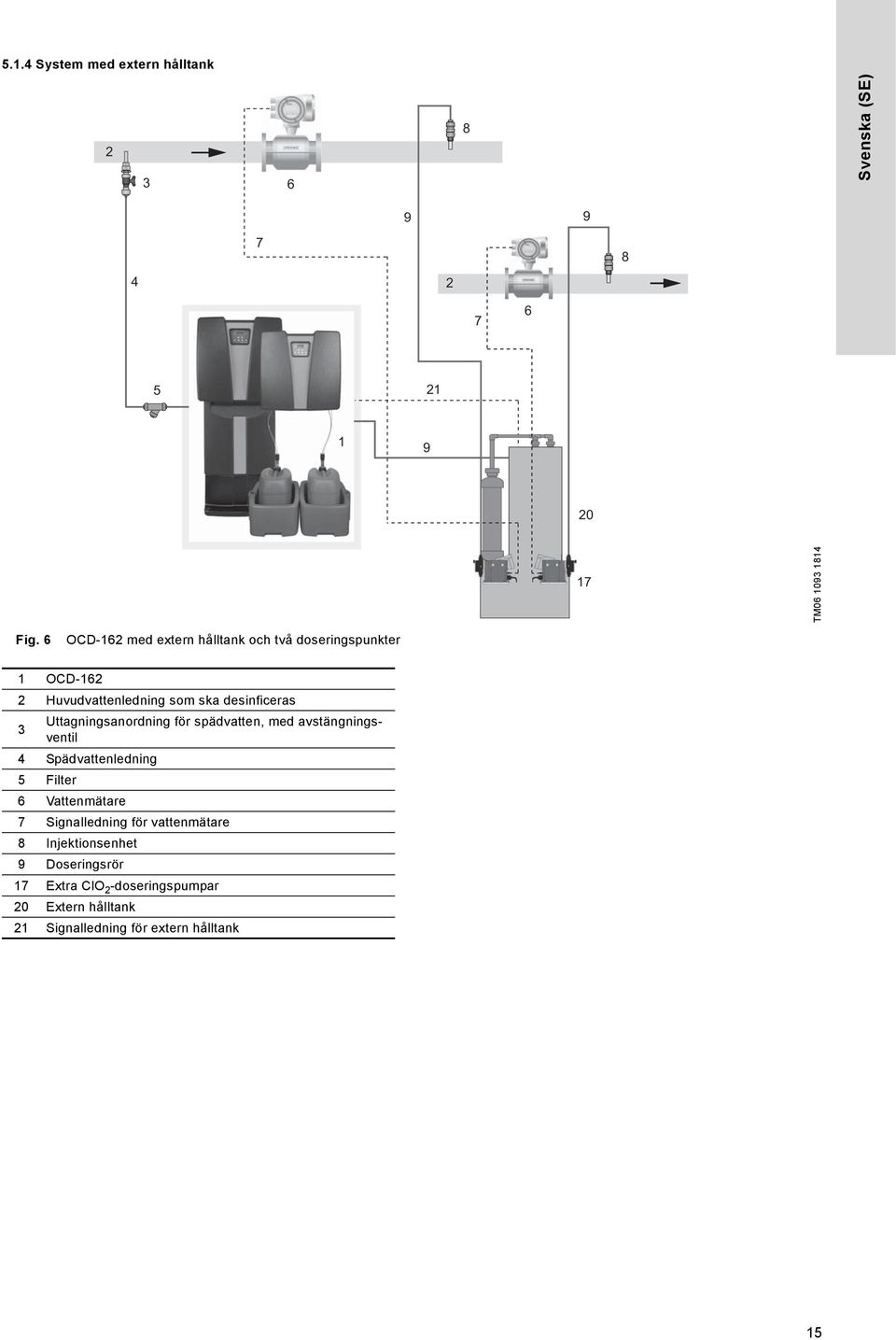

15 5.1.4 System med extern hålltank TM Fig. 6 OCD-162 med extern hålltank och två doseringspunkter 1 OCD Huvudvattenledning som ska desinficeras Uttagningsanordning för spädvatten, med avstängningsventil 3 4 Spädvattenledning 5 Filter 6 Vattenmätare 7 Signalledning för vattenmätare 8 Injektionsenhet 9 Doseringsrör 17 Extra ClO 2 -doseringspumpar 20 Extern hålltank 21 Signalledning för extern hålltank 15

16 5.2 Komponenter NaClO 2 (blå) HCl (röd) TM Fig. 7 OCD (vänster) och OCD (höger) utan kåpa Pos. Komponent 1 Mät- och styrenhet 2 Reaktionstank 3 Intern hålltank 4 Adsorptionsfilter 5 NaClO 2 -doseringspump 6 HCl-doseringspump 7 ClO 2 -doseringspump 8 Magnetventil för spädvatten 9 Suglansar 10 Kemikaliebehållare 11 Uppsamlingstråg 16

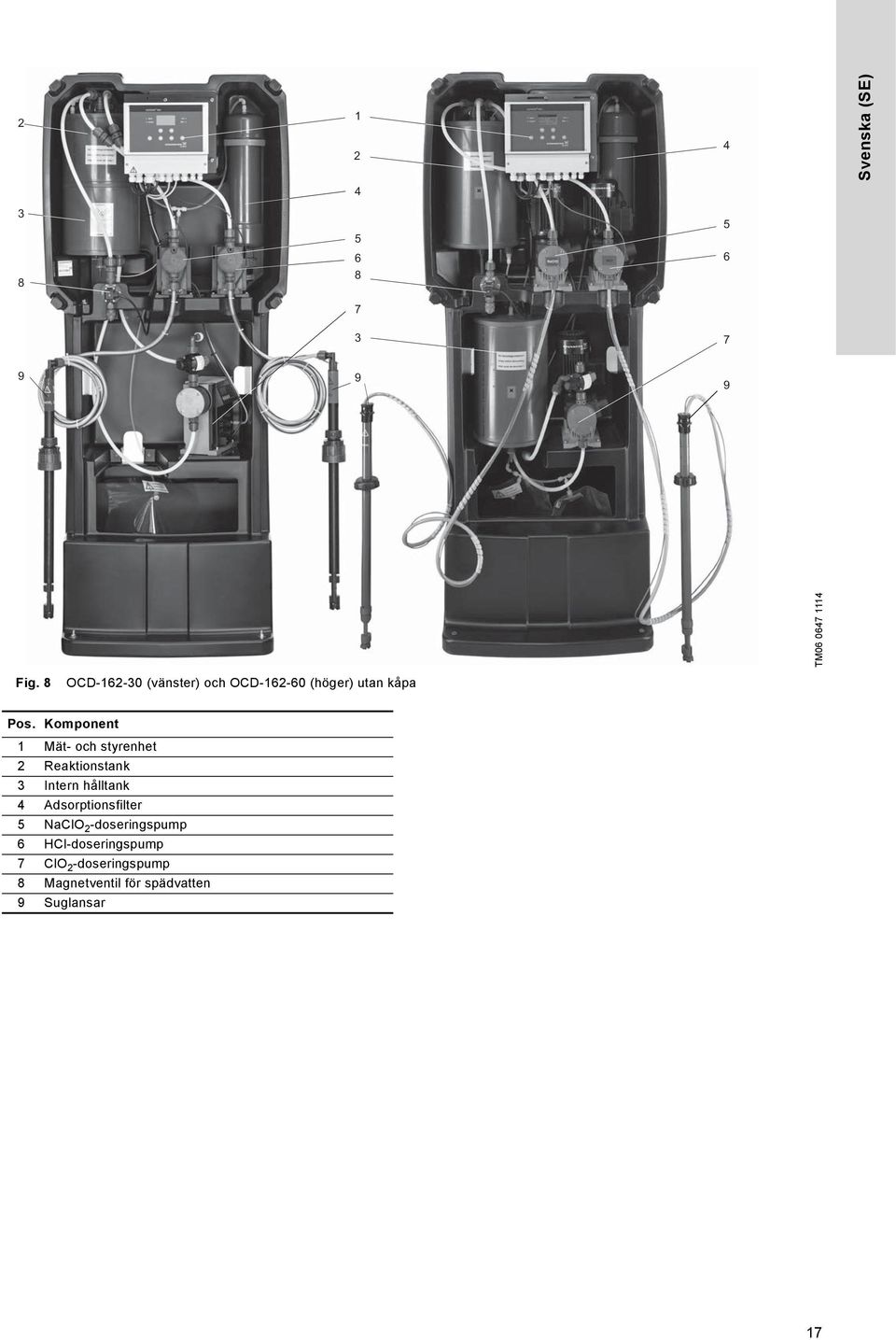

17 TM Fig. 8 OCD (vänster) och OCD (höger) utan kåpa Pos. Komponent 1 Mät- och styrenhet 2 Reaktionstank 3 Intern hålltank 4 Adsorptionsfilter 5 NaClO 2 -doseringspump 6 HCl-doseringspump 7 ClO 2 -doseringspump 8 Magnetventil för spädvatten 9 Suglansar 17

18 5.3 Tanknivåer Reaktionstank och intern hålltank E E D E E E E D K4 F K4 K3 K2 K1 F K6 G K3 K2 K1 K5 A C B TM F G Fig. 9 Reaktionstank och intern hålltank (OCD-162-5/-10/-30) K6 Nivå Beskrivning K1 K2 K3 K4 K5 K6 Första vattentillförselnivå HCl-tillförselnivå NaClO 2 -tillförselnivå Andra vattentillförselnivå Nivå för tom-signal Max.nivå Pos. Beskrivning A B C D E F G Avtappningskran Från flerfunktionsventilens överflödesledning Till ClO 2 -doseringspumpen Till buffertbehållaren HCl-pump, NaClO 2 -pump, spädvatten ClO 2 -lösning Avluftning av intern hålltank K5 C A B Fig. 10 Reaktionstank och intern hålltank (OCD ) TM

19 Suglansar Extern hålltank K13 HCl NaClO 2 K12 K7 K9 K8 Fig. 11 Suglansarnas nivåindikatorer K10 TM K9 Kontakt öppen: låg-nivå-signal för NaClO 2 N.O. K10 Kontakt öppen: tom-signal NaClO 2 N.O. K TM Fig. 12 Extern hålltank Nivå Beskrivning Nivå Beskrivning Fabriksinställning K7 Kontakt öppen: låg-nivå-signal för HCl N.O. K8 Kontakt öppen: tom-signal för HCl N.O. Fabriksinställning K13 Max.-max.nivå N.C. K12 Max.nivå N.O. K11 Min.nivå N.O. - Min.-min.nivå ej ansluten 19

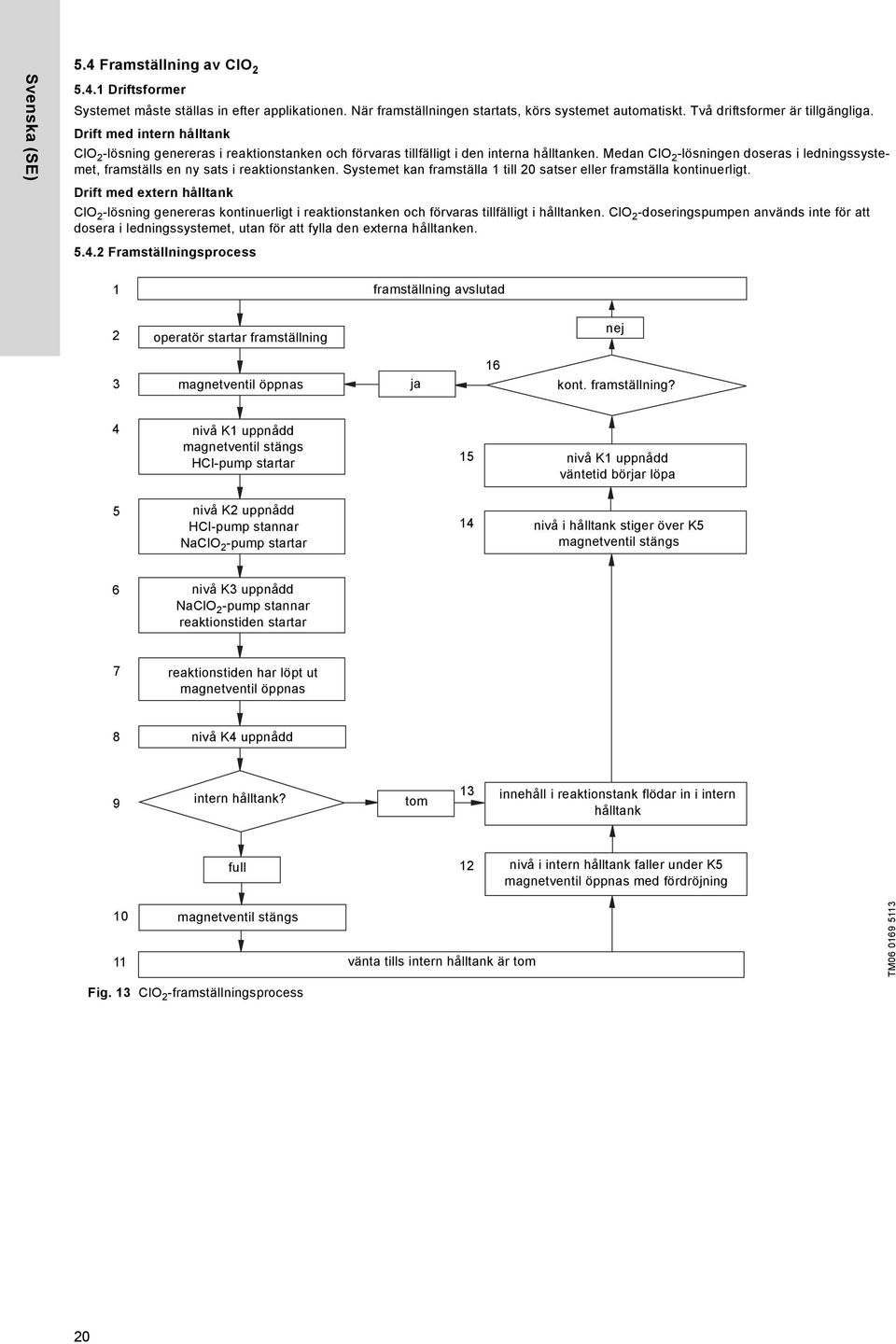

20 5.4 Framställning av ClO Driftsformer Systemet måste ställas in efter applikationen. När framställningen startats, körs systemet automatiskt. Två driftsformer är tillgängliga. Drift med intern hålltank ClO 2 -lösning genereras i reaktionstanken och förvaras tillfälligt i den interna hålltanken. Medan ClO 2 -lösningen doseras i ledningssystemet, framställs en ny sats i reaktionstanken. Systemet kan framställa 1 till 20 satser eller framställa kontinuerligt. Drift med extern hålltank ClO 2 -lösning genereras kontinuerligt i reaktionstanken och förvaras tillfälligt i hålltanken. ClO 2 -doseringspumpen används inte för att dosera i ledningssystemet, utan för att fylla den externa hålltanken Framställningsprocess 1 framställning avslutad 2 operatör startar framställning nej 16 3 magnetventil öppnas ja kont. framställning? 4 nivå K1 uppnådd magnetventil stängs HCl-pump startar 15 nivå K1 uppnådd väntetid börjar löpa 5 nivå K2 uppnådd HCl-pump stannar NaClO 2 -pump startar 14 nivå i hålltank stiger över K5 magnetventil stängs 6 nivå K3 uppnådd NaClO 2 -pump stannar reaktionstiden startar 7 reaktionstiden har löpt ut magnetventil öppnas 8 nivå K4 uppnådd 9 intern hålltank? tom 13 innehåll i reaktionstank flödar in i intern hålltank full 12 nivå i intern hålltank faller under K5 magnetventil öppnas med fördröjning magnetventil stängs vänta tills intern hålltank är tom TM Fig. 13 ClO 2 -framställningsprocess 20

21 1. Initialt är framställningsprocessen avslutad. 2. Operatören startar framställningen i menyn. 3. Magnetventilen öppnas och vatten strömmar in i reaktionstanken. 4. Flottören i reaktionstanken uppnår nivå K1. Magnetventil stängs. HCl-doseringspumpen startar och HCl flödar in i reaktionstanken. 5. Flottören i reaktionstanken uppnår nivå K2. HCl-doseringspumpen stannar. NaClO 2 -doseringspumpen startar och NaClO 2 flödar in i reaktionstanken. 6. Flottören i reaktionstanken uppnår nivå K3. NaClO 2 -doseringspumpen stannar. Den kemiska reaktionen börjar. Reaktionstid: 15 minuter. 7. Reaktionstiden har löpt ut. Magnetventilen öppnas och vatten strömmar in i reaktionstanken. 8. Flottören i reaktionstanken uppnår nivå K4. Reaktionstanken innehåller nu ClO 2 -lösning klar för användning. 9. Flottörens position i den interna hålltanken kontrolleras. Om den interna hålltanken är full (flottören är över nivå K5), fortsätter processen med steg 10. Om den interna hålltanken är tom (flottören är under nivå K5), förblir magnetventilen öppen. Processen foretsätter med steg Magnetventil stängs. 11. ClO 2 -lösningen som är klar för användning blir kvar i reaktionstanken. Processen väntar på att innehållet i den interna hålltanken ska tömmas av ClO 2 -doseringspumpen. 12. Flottören i den interna hålltanken minskar till under K5. Magnetventilen öppnar med fördröjning och vatten strömmar in i reaktionstanken. 13. Nivån i reaktionstanken stiger tills reaktionstanken svämmar över. På grund av sifoneffekten, börjar satsen flöda genom en ledning i mitten av reaktionstanken in i den interna hålltanken. 14. Flottören i den interna hålltanken stiger till över nivå K5. Magnetventilen stängs. Innehållet i reaktionstanken töms i den interna hålltanken. 15. Flottören i reaktionstanken uppnår nivå K1. Väntetiden börjar löpa. 16. Väntetiden har löpt ut. Framställningsläget kontrolleras: Om framställningen körs kontinuerligt, startar processen igen från steg 3. Om det antal satser som skulle framställas har uppnåtts, avslutas processen (steg 1). 21

22 5.4.3 Framställningsstatus Startdisplayen visar ett kort meddelande om framställningsstatus, se avsnitt 7.2 Startdisplay. Ett mer detaljerat statusmeddelande ges i menyn framställningsstatus, se avsnitt Framställning. Startdisplay Framställningsstatus Beskrivning "production terminated" "production terminated" Framställning inte startad avslutad av operatören avslutad av ett fel Väntar på att ClO 2 -lösning under K1 ska tömmas i den interna hålltanken. "prod. waiting" "production waiting" Väntar på en stabil nivå i reaktionstanken efter start av framställning. Väntar på att den interna hålltanken ska tömmas av ClO 2 -doseringspumpen. "prod. waiting" "HCl empty, system waiting" HCl-behållaren är tom och HCl-pump har stannat. "prod. waiting" "NaClO2 empty, system waiting" NaClO 2 -behållaren är tom och NaClO 2 -pumpen har stannat. "1st dilution water" Första vattenförsörjningen flödar (från tom reaktionstank till nivå K1). "prod. running" "HCl pump running" HCl-pump i drift (från nivå K1 till nivå K2). "NaClO2 pump running" NaClO 2 -pump i drift (från nivå K2 till nivå K3). "reaction time" "reaction time" Reaktionstiden löper på (vid nivå K3). "prod. running" "2nd dilution water" "3rd dilution water" Andra vattenförsörjningen flödar (från nivå K3 till nivå K4). Tredje vattenförsörjningen flödar (från nivå K4 tills nivå K5 signalerar full). "filling int. batch tank" Reaktionstanken töms i den interna hålltanken (från stopp av tredje vattenförsörjningen till nivå K1). "flushing" "flushing is running" Reaktionstanken spolas på grund av okänd nivå efter start av framställning. 22

23 5.5 Spolning Anm. Systemet måste spolas med vatten för att avlägsna alla kemikalierester från sugslangar, pumpar och reaktionstank i följande situationer: Före avstängning Före underhåll och reparationer flushing put suct. lance into water [OK] flushing open drain cock [OK] Flottör i reaktionstank sjunker till K1. Väntar till den interna hålltanken är tom flushing flushing please wait! close drain cock [OK] Två cykler utförda? ja flushing flushing is finished [Esc] Innehåll i reaktionstank flödar in i intern hålltank. Flottören i den interna hålltanken stiger över K5, magnetventilen stängs nej Magnetventil öppnas flushing flushing flushing is running flushing is running Flottör i reaktionstank uppnår K1, HCl-pump går i 1:30 minuter Tiden har löpt ut, magnetventilen öppnar flushing HCl pump Tiden har löpt ut, NaClO 2 -pump går i 1:30 min flushing NaClO2 pump TM Fig. 14 Spolningsprocess 5.6 Doseringsregulator Den signal som doseringsregulatorn ger till doseringspumpen beror på typen av pump: En digital doseringspump behöver en strömsignal 0(4)-20 ma. En mekanisk doseringspump behöver spänningen (ström på/ av) från doseringsregulatorn Driftsform Den valda driftsformen beror på applikationen. control mode measurement water meter proportionell - kombinerad setpoint - Proportionell reglering Driftsformen proportionell är särskilt lämpligt för dricksvattenapplikationer. Doseringspumpen doserar i proportion till flödet genom vattenmätaren: En vattenmätare mäter flödet i huvudvattenledningen och sänder mätvärdena kontinuerligt till regulatorn. Regulatorn beräknar den ClO 2 -doseringsvolym som krävs i proportion till vattenflödet i huvudvattenledningen. Regulatorn skickar en styrsignal till doseringspumpen. Doseringspumpen doserar den mängd ClO 2 -lösning som krävs från den interna hålltanken in i huvudvattenledningen. En mätcell (tillval) övervakar ClO 2 -koncentrationen i huvudledningen. 23

24 Börvärdesreglering Driftsformen börvärde är särskilt lämplig för industriella vatenapplikationer: Ett börvärde för koncentrationen av ClO 2 i huvudledningen måste specificeras. Styrenheten mäter faktisk koncentration av ClO 2 med en mätcell. Driftsformen börvärde jämför det faktiska värdet med börvärdet. Baserat på avvikelsen, beräknas den mängd ClO 2 -lösning som krävs för att uppnå börvärdet. Börvärdesregulatorn skickar en utstyrningsgrad till doseringspumpen. Doseringspumpen doserar motsvarande mängd ClO 2 -lösning från den interna hålltanken in i huvudvattenledningen. Kombinerad reglering Denna driftsform kombinerar börvärdersreglering och proportionell reglering. Utstyrningsgraden som beräknas av börvärdesregulatorn skalas i proportion till det aktuella vattenflödet i huvudvattenledningen. water meter m3/h proportionell reglering current output added quantity digital pump kombinerad reglering off on driftsform utstyrningsgrad (y-out) [Man] max. doseringsflöde (Qmax) max. kapacitet stroke length setpoint reglerkarakteristik proportionellt område (Xp) återställningstid (TN) deriveringstid (TV) manually dosing mechanical pump min. inkopplingstid (min. Ton) mg/l ClO 2 measurement börvärdesreglering inställning av doseringsregulator pumpinställning TM Fig. 15 Driftsformsschema Utstyrningsgrad (y-out) Utstyrningsgraden är styrsignalen för ClO 2 -doseringspumpen (0-100 %). Utstyrningsgrad beräknas kontinuerligt av doseringsregulatorn Tillförd mängd (added) Den tillförda mängden är den mängd ClO 2 i mg/l som tillförs vattenflödet i huvudledningen vid driftsformen proportionell Börvärde (setp) Börvärdet är koncentrationen av ClO 2 i huvudledningen som systemet försöker uppnå kontinuerligt. Börvärdet används för börvärdesreglering eller kombinerad reglering Reglerkarakteristik Börvärdesregulatorn och den kombinerade regulatorn arbetar med reglertyperna P, PI eller PID Proportionellt område (Xp) Proportionellt område är en inställning för reglertyperna P, PI eller PID Återställningstid (TN) Återställningstid är en inställning för reglertyperna PI eller PID. Stegsvaret för PI-reglering består av två delar: utstyrningsgraden (motsvarande X P ) och den hastighet med vilken den ökar. Återställningstiden anger den hastighet med vilken styrsignalen ökar. Ju högre värde på återställningstiden, desto lägre är den hastighet med vilken styrsignalen ökar över tid Deriveringstid (TV) Deriveringstid är en inställning för reglertypen PID Max. doseringsflöde (Qmax) Denna inställning är användbar, om den maximala kapaciteten inte kan begränsas vid pumpen. Exempel: Pumpen har ett fast doseringsflöde på 5 l/h vid 20 ma. För att begränsa pumpen till ett max. flöde av 2,5 l/h, ställ in Q max till 50 % Ingång för dosering stoppad Ingång för dosering stoppad kan anslutas till ett överordnat styrsystem. En signal till denna ingång stoppar ClO 2 -doseringspumpen Övervakning av doseringstid Larmet utlöses om utstyrningsgraden överskrider max. doseringsflöde för den specificerade tiden, se avsnitt Max. doseringsflöde (Qmax) Felingång Felingången kan anslutas till en gasvarningsanordning. En signal till denna ingång avslutar framställningen av ClO 2 och stoppar ClO 2 -doseringspumpen. 24

25 Doseringskoefficient (KD) Internt värde som används för att beräkna utstyrningsgraden för proportionell reglering: y out = K D x Q WM K D = A ClO2 Q DPmax x S DP x C ClO Övervakning av rengöringsmotor Rengöringsmotorn övervakas indirekt genom att regelbundet kontrollera aktuellt ClO 2 -värde. Spara det uppmätta ClO 2 -värdet i V(t 0 ) A ClO2 added quantity [mg/l] Q DPmax max. dosing flow [l/h] S DP stroke length [%] C ClO2 ClO 2 -koncentration i hålltank [g/l] K D doseringskoefficient [h/m 3 ] Q WM fllöde vid vattenmätare [m 3 /h] 5.7 Mätning Mätcell Beroende på mätcellen kan ClO 2 -koncentration, temperatur och ph eller ORP-värde för provvattnet mätas. Mätning av ClO 2 krävs för dosering med börvärdesregulator eller kombinerad regulator. Mätcell ClO 2 Temperatur ph eller ORP övervakning av rengöringsmotor Är V(t 0-8) > 4 % av mätområdet? Fig. 16 Processen övervakning av rengöringsmotor ja Är V(t 0 ) < 50 % av V(t 0-8)? ja Larm "fault of cleaning motor" nej nej TM AQC-D11 AQC-D Kalibrering av mätcellen Ett konstant ClO 2 -värde krävs för kalibrering. t 0 t 0-8 V (t 0 ) V (t 0-8) aktuell tid tiden 8 sekunder före aktuell tid aktuellt ClO 2 -värde ClO 2 -värdet 8 sekunder tidigare ClO 2 -värde För att kalibrera det uppmätta ClO 2 -värdet måste en referensmätning utföras (enpunktskalibrering). Detta kan utföras med en fotometer och lämpliga reagenser. Mer information finns i monterings- och driftsinstruktionen för fotometern. Enheten är µa/ppm. ph-värde Två olika buffertlösningar måste användas för att kalibrera det uppmätta ph-värdet (tvåpunktskalibrering). Mer information finns i monterings- och driftsinstruktionen för mätcellen. Enheten är mv/ph. Enheten för offset är mv. Om ClO 2 -värdet faller mer än 50 % inom en period av 8 sekunder utlöses ett larm. Denna kontroll utförs endast om värdet 8 sekunder tidigare var högre än 4 % av mätområdet Temperaturkompensation för ClO 2 -värdet Temperaturens påverkan på det uppmätta ClO 2 -värdet kan kompenseras genom att mäta temperaturen separat med en Pt100- sensor. ORP-värde ORP-värdet anger spänningen för alla joner i vattnet. ORP-kalibrering utförs med en enda buffertlösning. Mer information finns i monterings- och driftsinstruktionen för mätcellen. Enheten för offset är mv Kalibreringsdata I kalibreringsloggen är de senaste 10 kalibreringsposterna listade i kronologisk ordning. Exempel: Kalibreringslogg för ph. number /10 date time 09:01 slope -54,2 asym. 11,31 buffer 1 4,01 buffer 2 7,00 cal. temp. 25,0 25

26 5.7.6 Larmvärde för ClO 2 Ett larm utlöses om det uppmätta ClO 2 -värdet passerar övre eller nedre gränsvärde. ClO 2 -koncentration [mg/l] end meas. range upper limit exceeded 5.9 ClO 2 -pumptyp Doseringspumpen för ClO 2 kan vara mekanisk eller digital. En mekanisk pump styrs av ström på (T på ) och ström av (T av ). Doseringsmängden beror på följande kvot: T on T on + T off En digital pump styrs av en strömsignal 0(4)-20 ma Mekanisk doseringspump upper limit +0,5 x hysteresis -0,5 x hysteresis inget larm hysteresis Slaglängd (S DP ) Minska slaglängden vid pumpen om doseringsflödet är litet. Ställ in slaglängdsparametern på samma värde på styrenheten. Följaktligen utför pumpen fler slag med en kortare slaglängd. Den resulterande doseringsmängden är fortfarande densamma. ClO 2 sprids ut jämnt och skapar inga moln i huvudledningen. stroke length (%) lower limit 0 Fig. 17 Larmnivåer Övre nivå Ett larm utlöses om det uppmätta ClO 2 -värdet överskrider X mg/l (X = upper limit + 0,5 hysteresis). Larmet tas bort om det uppmätta ClO 2 -värdet ligger under X mg/l (X = upper limit - 0,5 hysteresis). Nedre nivå Ett larm utlöses om det uppmätta ClO 2 -värdet ligger under X mg/l (X = lower limit - 0,5 hysteresis). Larmet tas bort om det uppmätta ClO 2 -värdet överskrider X mg/l (X = lower limit + 0,5 hysteresis). Hysteres Hysteres anger toleransen för båda larmnivåerna. Larmfördröjning Larmets utlösning kan fördröjas. 5.8 Vattenmätare +0,5 x hysteresis -0,5 x hysteresis lower limit undershot hysteresis En vattenmätare krävs för att dosera med proportionell reglering och kombinerad reglering. Systemet kan användas med vattenmätare som avger en pulssignal eller en strömsignal. TM = 100 % => ojämn spridning < 100 % => jämn spridning tid (s) Fig. 18 Spridning av doseringsvolym vid olika slaglängder. Min. inkopplingstid (min. Ton) Min. inkopplingstid kan justeras och ska hållas så kort som möjligt. Exempel: Om doseringspumpen utför 120 slag per minut, är min. inkopplingstid 0,5 sekunder, vilket är lika med 1 slag Digital doseringspump För digitala doseringspumpar måste slaglängdsparametern vara inställd på 100 % i styrenheten Reläets polaritet Larmreläet och varningsreläet kan ändrs från NO till NC. NC betyder normalt stängd. Om ett fel inträffar, signalerar reläet ett fel. Detta är den felsäkra inställningen. TM Vattenmätare med pulssignal Vattenmätaren måste avge pulser med en frekvens mellan 0,05 and 50 Hz. Minst en puls per 20 sekunder måste avges för att hålla systemet igång. Den högsta spänningen måste vara 13 V Vattenmätare med strömsignal Vattenmätaren måste avge en signal mellan 0(4) och 20 ma. Lasten är 50 Ω. 26

27 6. Installation I detta avsnitt finns information om uppställningsplatsen och omgivningsförhållanden. De hydrauliska och elektriska anslutningarna beskrivs. 6.1 Transport Risk för personskador och egendomsskador som ett resultat av funktionsfel till följd av transportskador. Skaka, krossa eller tappa inte förpackningen. Använd inte vassa eller spetsiga föremål. Öppna förpackningen och ta försiktigt upp enheten ur lådan. Böj inte slangar och kablar. Systemen Oxiperm Pro OCD och -60 måste transporteras upprätt. Uppackning 1. Öppna förpackningen. 2. Ta försiktigt upp enheten ur lådan. 3. Behåll originalförpackningen för att kunna returnera enheten. 4. Kontrollera enheten/enheterna med avseende på transportskador, särskilt slangar och kablar. Anm. Oxiperm Pro OCD : Ta bort transportskyddet från doseringspumparna för NaClO 2 och HCl. För strukturell och teknisk säkerhet samt systemets optimala funktion, måste alla villkor som listas nedan vara uppfyllda. Innan systemet installeras måste det användande företaget säkerställa att alla villkor som listas nedan är uppfyllda. Uppställningsplatsen måste uppfylla följande villkor: Den ska vara skyddad mot solljus, frostsäker, väl ventilerad och med tillräcklig belysning. Systemet får inte installeras utomhus. Den ska uppfylla villkoren som specificeras i avsnitt 4.3 Omgivningsförhållanden avseende lufttemperatur, fuktighet, tillåten komponenttemperatur och spädvattenkvalitet. Den har väggar och golv, så att systemet OCD-162-5, -10 kan väggmonteras (min. väggtjocklek 0,1 m) eller så att systemet OCD , -60 kan golvmonteras. Det ska finnas en strömförsörjninganslutning. Det ska finnas anslutning till huvudvattenledningen. Det ska finnas anslutning för spädvatten av dricksvattenkvalitet, med en manuell avstängningsventil. Det ska finnas golvbrunn för bortspolning av kemikalier samt en brunn för provvatten. Det ska finnas ett separat förvaringsutrymme för tomma och fulla kemikaliebehållare. Den ska vara isolerad från andra områden med avseende på brandskydd. Den ska vara säkrad mot obehörig åtkomst och uppfylla kraven rörande olycksförbyggande. Den ska inte användas permanent av personal. Min. väggtjocklek (tegel/betong): 0,10 m Min. takhöjd: 2,20 m Monteringshöjd: med displayen i ögonhöjd Min. avstånd mellan injektionsenhet och mätställe: 3,00 m Min. avstånd mellan övre kant och tak: 0,19 m Min. fritt utrymme på vardera sidan: 0,20 m Max. längd för sugledningar: 4,30 m Anm. Korrekt installation: Systemet måste installeras vertikalt. Lutningen ska inte vara större än 5. Om lutningen är större än 5 fungerar inte systemet på ett tillförlitligt sätt.. TM Fig. 19 Transportskydd på OCD Transportskador 1. Packa enheten i dess originalemballage. 2. Informera transportören om transportskadan. 3. Returnera enheten till leverantören. 6.2 Leveransomfattning Ett kolli med systemet för kåpa, slangar och skruvar och ett kolli per utökningsmodul. 6.3 Montering Uppställningsplats Anm. Felaktig installation kan medföra allvarliga personskador och egendomsskador. Systemet får endast installeras av auktoriserad servicepersonal. Vi rekommenderar att en gasvarningsanordning installeras. Fig. 20 Mått på OCD-162-5, -10 TM
