1 Tillägg till Bello Zon Driftinstruktion Innehåll Sida Grafisk beskrivning av mjukvarumenyn 2-4 Bestämning av klordioxid och klorit 5 ProMinent Kapacitetsdata för systemen 6 Fig. 1 Uppbyggnad av Bello Zon systemet CDVa 7 Fig. 2 Identkodsystemet för beställning 8 Fig. 3 Driftkod för Bello Zon 9 Fig. 4 Styrning 10 Fig. 5 Montering av montageplattan 11 Fig. 6 Montering av sugslangar 12 Fig. 7 Bello Zon styrning, öppnande av kapsling 13 Fig. 8 Bello Zon signalingångar och utgångar 14 Fig. 9 Pg förskruvningarnas arrangemang 15 Fig. 10 Installation av Pg 7 förskruvningar 16 Fig. 11 Installation av Pg 9 förskruvningar 17 Fig. 12 Inställning av ventiler 18 Fig. 13 Felmeddelanden vid styrning och motsvarande utsignaler 19 Fig. 14 Art No. - Översikt över reservdelssatser 20 Fig. 15 Mått på Bello Zon CDVa Fig. 16 Mått på Bello Zon CDVa Fig 17 Mått på Bello Zon CDVa Fig. 18 Elektriskt förbindningsschema 24 ProMinent Dosiertechnik GmbH D Heidelberg Germany 1

2 ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg Driftsätt: Internal styrning Systemets kapacitet är konstant och ställs i parametermenyn. Uppstart Driftkod: AKTIV xxnndxxx Ställ de andra funktionerna med utgångspunlt från situationen. Om så behövs, kan inflödet ställas med intervall och varaktighet. Parameterinställning Ställ önskad kapacitet som maxdosermängd. Pumpens flödeskapacitet i liter. Leta upp minimum gränsvärde i "Acid tt min." menynpunkten med "minska"-knappen. Sätt det fuktiga suggarnityret i mätcylindern fylld med vatten. Tryck på "start" knappen och mät pumpkapaciteten i liter. Det uppmätta värdet måste vara större än det i displayen visade minimum värdet. Mata in de uppmätta värdena från pumparna. Drift Det aktuella och maximum inställd kapacitet visas i displayen. Dessa värden är inte lika i system med analog fjärrstyrning. I system med en turbineflödesmätare i bypassledningen, visas även bypassflödet. 2

3 ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg Driftsätt: Flödesberoende styrning Systemets kapacitet är proportionell mot det uppmätta flödet. Uppstart Driftkod: aktivekod (4) = K, F, 0 eller 4; Ställ de andra funktionerna med utgångspunkt från situationen. Om aktivkoden (4) = K Mata in kontaktavståndet på vattenmätaren Om aktivkoden (4) = F Mata in pulsvärdet (frekvensen) på flödesmätaren Om aktivkoden (4) = 0, 4 Mata in flödesmängden vid 20 ma (maximum flödesmängd) Flöde vid 0 (4) ma förutsätts vara 0. Om så behövs, kan inflödet ställas med intervall och varaktighet. Parameterinställning Ställ in önskad dosermängd (kompensera för slitage) Leta upp maximum gränsvärde i "max. flow rate" menypunkten med "öka"-knappen. Detta motsvarar maximum kapacitet för systemet. I händelse att det verkliga maximum flödesmängden är under detta värde, bör det rätta värdet matas in. Maximum systemkapacitet beräknas internt från de inmatade värdena och maximum flödesmängd, på så sätt fås minimum pumpkapacitet. Ställ in minimum flöde - detta måste vara 0 för analoga flödesmätare (0-20 ma). Mät pumpkapaciteten i liter: Leta upp minimum gränsvärde i "Acid tt min." menynpunkten med "minska"-knappen. Sätt det fuktiga suggarnityret i mätcylindern fylld med vatten. Tryck på "start" knappen och mät pumpkapaciteten i liter. Det uppmätta värdet måste vara större än det i displayen visade minimum värdet. Mata in de uppmätta värdena från pumparna. Maximum flödesmängd omräknas internt från dessa värden. Drift Flödesmängden, den aktuella kapaciteten och inställda doserade värdet visas. Om flödet överstiger maximum värdet, förblir kapaciteten konstant och doservärdet sjunker. Doseringen avbryts om flödesvärdet sjunker under minimum värde. Bypass flödesvärde visas också på system med turbinflödesmätare. 3

4 ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg Driftsätt: Mätvärdesberoende styrning Systemets kapacitet är proportionellt mot värdet på den reglerade styrsignalen. Uppstart Driftkod: Aktivekod (3) = K, 0 eller 4; Ställ de andra funktionerna med utgångspunkt från situationen. Om aktivkoden (3) = K Mata in pulsvärdet på styrsignalen. Om så behövs, kan inflödet ställas med intervall och varaktighet. Parameterinställning Ställ önskad maximum kapacitet (i g/h). Minimum pumpkapacitetvärde kalkyleras internt från maximum systemkapacitet. Mät pumpkapaciteten i liter: Leta upp minimum gränsvärde i "Acid tt min." menynpunkten med "minska"-knappen. Sätt det fuktiga suggarnityret i mätcylindern fylld med vatten. Tryck på "start" knappen och mät pumpkapaciteten i liter. Det uppmätta värdet måste vara större än det i displayen visade minimum värdet. Mata in de uppmätta värdena från pumparna. Operation Den aktuella kapaciteten och inställda maximum kapaciteten visas. Bypass flödesvärde visas också på system med turbinflödesmätare. 4

5 ProMinent Bello Zon Bestämning av klordioxid och klorit Bestämning av klordioxid och klorit med komparator TK 100 använd kyvett 13.5, DB 424 Art No Med ovan angiven kyvett, är det möjligt att uppnå det tredubbla mätområdet för färgskiva 3/40 special. 1. Mätområde kyvett W680/OG/ /0.08/0.11/0.15/0.19/0.28/ 0.38/0.48/ Mätområde kyvett 12.5 DB /0.24/0.33/0.45/0.57/0.84/ 1.14/1.44/1.71 Förfar enligt komparatorns beskrivning, men: kyvett 13.5 DB 424 används och fylls endast till 10 ml. Bestäm värdet enligt följande: Bestämning av klordioxid: Avläsning A: ex.vis värde A = 0.08 mg/l ClO 2 Bestämning av klorit: Avläsning B: ex.vis värde B = 0.48 mg/l ClO 2 Klorit = (value B x 0.2) - value A Klorit = (0.48 x 0.2) Klorit = Kyvettkorrektion = Faktor 3 Detta resulterar i: Klordioxid = 0.08 x 3 = 0.24 mg/l ClO 2 Klorit = x 3 =

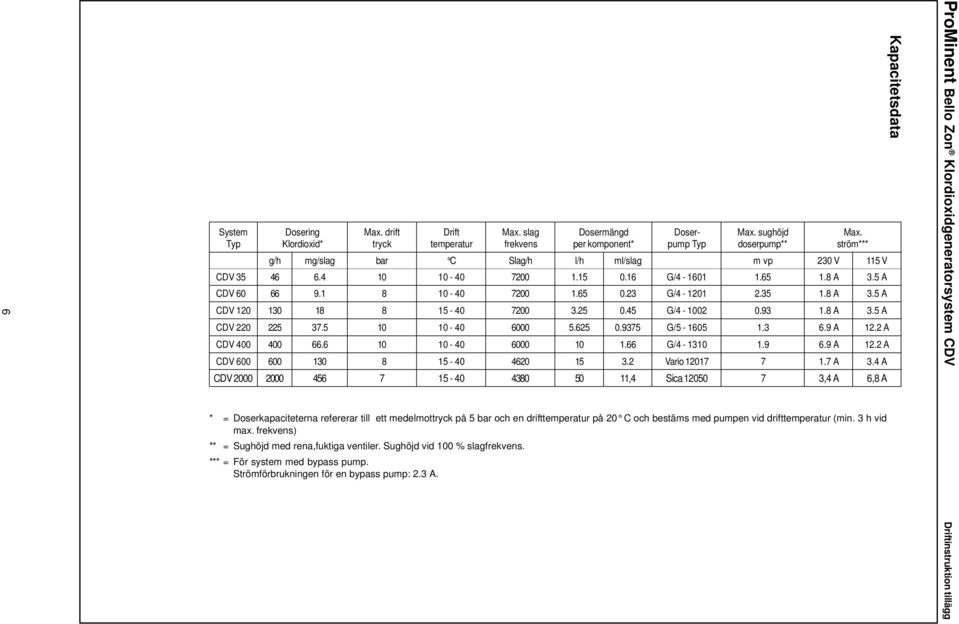

6 6 System Dosering Max. drift Drift Max. slag Dosermängd Doser- Max. sughöjd Max. Typ Klordioxid* tryck temperatur frekvens per komponent* pump Typ doserpump** ström*** g/h mg/slag bar C Slag/h l/h ml/slag m vp 230 V 115 V CDV G/ A 3.5 A CDV G/ A 3.5 A CDV G/ A 3.5 A CDV G/ A 12.2 A CDV G/ A 12.2 A CDV Vario A 3.4 A CDV ,4 Sica ,4 A 6,8 A * = Doserkapaciteterna refererar till ett medelmottryck på 5 bar och en drifttemperatur på 20 C och bestäms med pumpen vid drifttemperatur (min. 3 h vid max. frekvens) ** = Sughöjd med rena,fuktiga ventiler. Sughöjd vid 100 % slagfrekvens. *** = För system med bypass pump. Strömförbrukningen för en bypass pump: 2.3 A. Kapacitetsdata ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg

7 Bello Zon Säure Acide Bypass Bypass Säure Wasser Chlorit Acid Water Chlorite Bello Zon Bello Zon Chlorit Chlorite STOP START l/h STOP START ProMinent Tillägg V, 50/60 Hz Bello Zon Chlorine Dioxide med flödesberoende styrning Vattenmätare (kontakt, analog) 2 Huvudvattenledning 3 Bypassledning 1-2 m 3 /h 4 Bypass pump 5 Mätvattenledning 6 Magnetdoserpump 7 Flödesvakt 8 Reaktor 9 Reaktorkapsling 10 Doserventil (tryckkänslig) 11 Mixer 12 Avstängningsventil 13 Ventilationsventil 14 Suganordning 15 Bypassövervakning 16 Backventil 17 Styrning med display för övervakning 18 Syra i säkerhetsbehållare 19 Klorit i säkerhetsbehållare 20 D1C - klordioxidmätare 21 Klordioxidelektrod 22 Mätvattenledning övervakning 23 Förregling övervakning 24 Spolanslutning 25 Uppehållstank (reaktionstid min.) Fig. 1: Installationsexempel för BelloZon klordioxidanläggning typ CDVa ProMinent 7 Page 35

8 ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg Var vänlig notera här identkoden från förstasidan: CDVa Serie Version System typ: 1A=CDV 35 =46g/h 2A=CDV60 =66 g/h 3A=CDV120 =130g/h 4A=CDV220 =225 g/h 5A=CDV400 =400 g/h 6A=CDV600 =600 g/h 8A=CDV2000=2000g/h Matningsspänning: 0 = 230 V 50/60 Hz 1 = 115 V 50/60 Hz Bypass version*: 0 = utan bypass och utan förmixer 1 = utan bypass, med förmixer 2 = med bypass, med förmixer 3 = med bypass, utan förmixer 4 = med bypass, med förmixer med bypass-pump material rostfritt stål 5 = med bypass, utan förmixer med bypass-pump material rostfritt stål 6 = med bypass, med förmixer med bypass-pump material gjutjärn 7 = med bypass, utan förmixer med bypass-pump material gjutjärn Bypass-övervakning: 0 = Ingen 1 = Turbinflödesmätare 2 = Svävkroppsmätare Signalingång, från reglerinstrument: 0 = Ingen 1 = Kontakt (puls Hz) 2 = Analog (0/4-20 ma) Flödesingång från flödesmätare: 0 = Ingen 1 = Kontakt (puls Hz) (vattenmätare) 3 = Analog (0/4-20 ma) Förinställt språk: D = Tyska E = Engelska F = Franska I = Italienska S = Spanska Analog utsignal: 0 = Ingen 1 = Analog för skrivare De skuggade optionerna är inte inkluderade i standardregulatorn. Mixern levereras separat för CDVa 220 till Fjärrkontroll insignal: 0 = Ingen 1 = Kontakt 2 = Analog (0/4-20 ma) 3 = Kontakt och Analog Fig. 2: Identkodsystem Bello Zon CDVa

9 ProMinent Bello Zon Driftinstruktion tillägg A K T I V NNNND NNN Bypass-pump N Inaktiv P Styrning aktiv Språk Bypassövervakning N Inaktiv T Turbin Q NO contact C NC contact Styrsignalingång från reglerinstrument N Inaktiv K Kontakt (0-3.3 Hz) 0 Analog 0-20 ma 4 Analog 4-20 ma Styrsignal från flödesmätare N Inaktiv K Kontakt (0-3.3 Hz) F Frekvens 0 Analog 0-20 ma 4 Analog 4-20 ma C Tjeckiska D Tyska E Engelska F Franska I Italienska P Polska S Spanska B Portugisiska Analog utsignal N Inaktiv ma ma Fjärrstyrning Analog N Inaktiv ma ma Fjärrstyrning Kontakt N Inaktiv O NO (öppen) C NC (sluten) Fig. 3: Driftkod Bello Zon CDVa 9

10 ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg L3 L4 L5 L6 L7 L8 A L9 L10 Bypass Bypass Säure Acid Wasser Water Chlorit Chlorite ProMinent BelloZon feed mg/l external control R L2 L1 STOP START L1 grön Utrustning i drift L2 röd Fel (blinkande ljus), varning (fast ljus) A Display för driftparametrar, felmeddelanden, inställningsmeny LED-lampor L 3 gul Bypass pump aktivering röd Bypass övervakning, fel STOP START R TRYCKKNAPP START/STOPP (tillsammans med L1) Växlar mellan drift och inställnings-status BEKRÄFTA (tillsammans med L2) Bekräfta felmeddelanden KALIBRERA/UPP-START Pumpdift för avluftning eller upp-start SPOLNING knapp Startar en spolcykel L 4 grön Bypass övervakningok L 5 gul Aktivering doserpump syra (slag) röd Doserövervakning syrapump fel L 6 grön Doserövervakning syrapump OK L 9 gul Aktivering doserpump klorit (slag) röd Doserövervakning kloritpump fel L10 grön Doserövervakning kloritpump OK L 7 och L 8 används inte i CDV systemen LAGRA VÄXLA DRIFTSTATUS Redo MINDRE TILLBAKA CIO 2 =52.7 g/h Internal control STOP START Parameterinställning Idrifttagningsmeny (inställningsmeny) HÖGRE Behörighetskod Fig. 4 Reglering 10

11 ProMinent Bello Zon Driftinstruktion tillägg 1 Montageplatta 2 Borrplugg 3 Ankarskruv 4 Bricka (plast) 5 Bricka (metall) 6 Mutter Fig. 5: Väggmontering av montageplatta Ritning No

12 ProMinent Bello Zon Driftinstruktion tillägg Suganslutning 2 Överfallsmutter 3 Skärring 4 Slangsockel 5 Sugslang Fig. 6: Montering av sugslang Ritning No

13 ProMinent Bello Zon Driftinstruktion tillägg Fig. 7: Bello Zon styrning, öppna kapslingen Ritning No

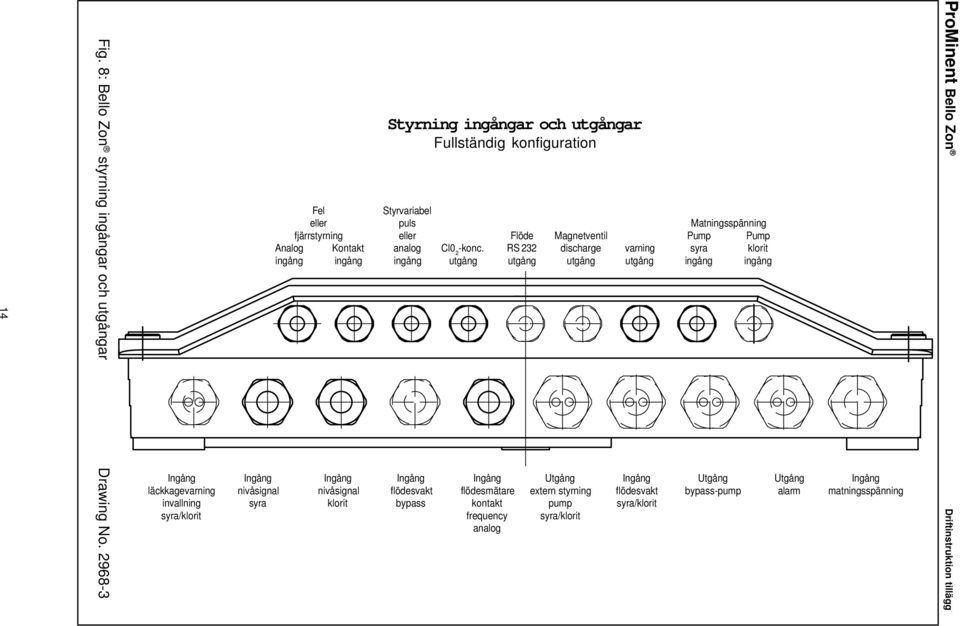

14 14 Fig. 8: Bello Zon styrning ingångar och utgångar Drawing No Styrning ingångar och utgångar Fullständig konfiguration Fel Styrvariabel eller puls Matningsspänning fjärrstyrning eller Flöde Magnetventil Pump Pump Analog Kontakt analog Cl0 2 -konc. RS 232 discharge varning syra klorit ingång ingång ingång utgång utgång utgång utgång ingång ingång Ingång Ingång Ingång Ingång Ingång Utgång Ingång Utgång Utgång Ingång läckkagevarning nivåsignal nivåsignal flödesvakt flödesmätare extern styrning flödesvakt bypass-pump alarm matningsspänning invallning syra klorit bypass kontakt pump syra/klorit syra/klorit frequency syra/klorit analog ProMinent Bello Zon Driftinstruktion tillägg

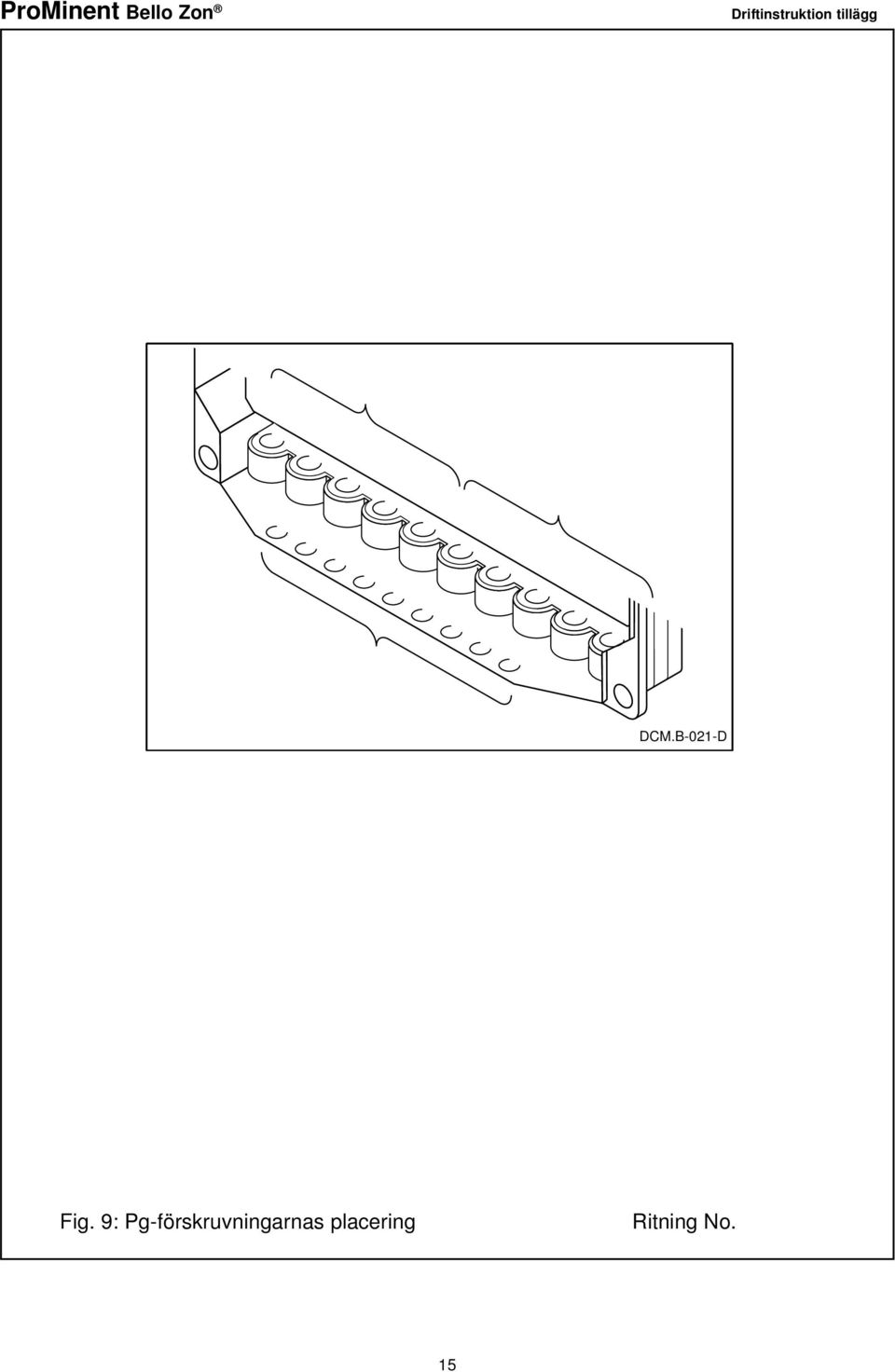

15 ProMinent Bello Zon Driftinstruktion tillägg DCM.B-021-D Fig. 9: Pg-förskruvningarnas placering Ritning No. 15

16 ProMinent Bello Zon Driftinstruktion tillägg DCM.B-023-D Fig. 10: Montering av Pg 7-förskruvningar Ritning No. 16

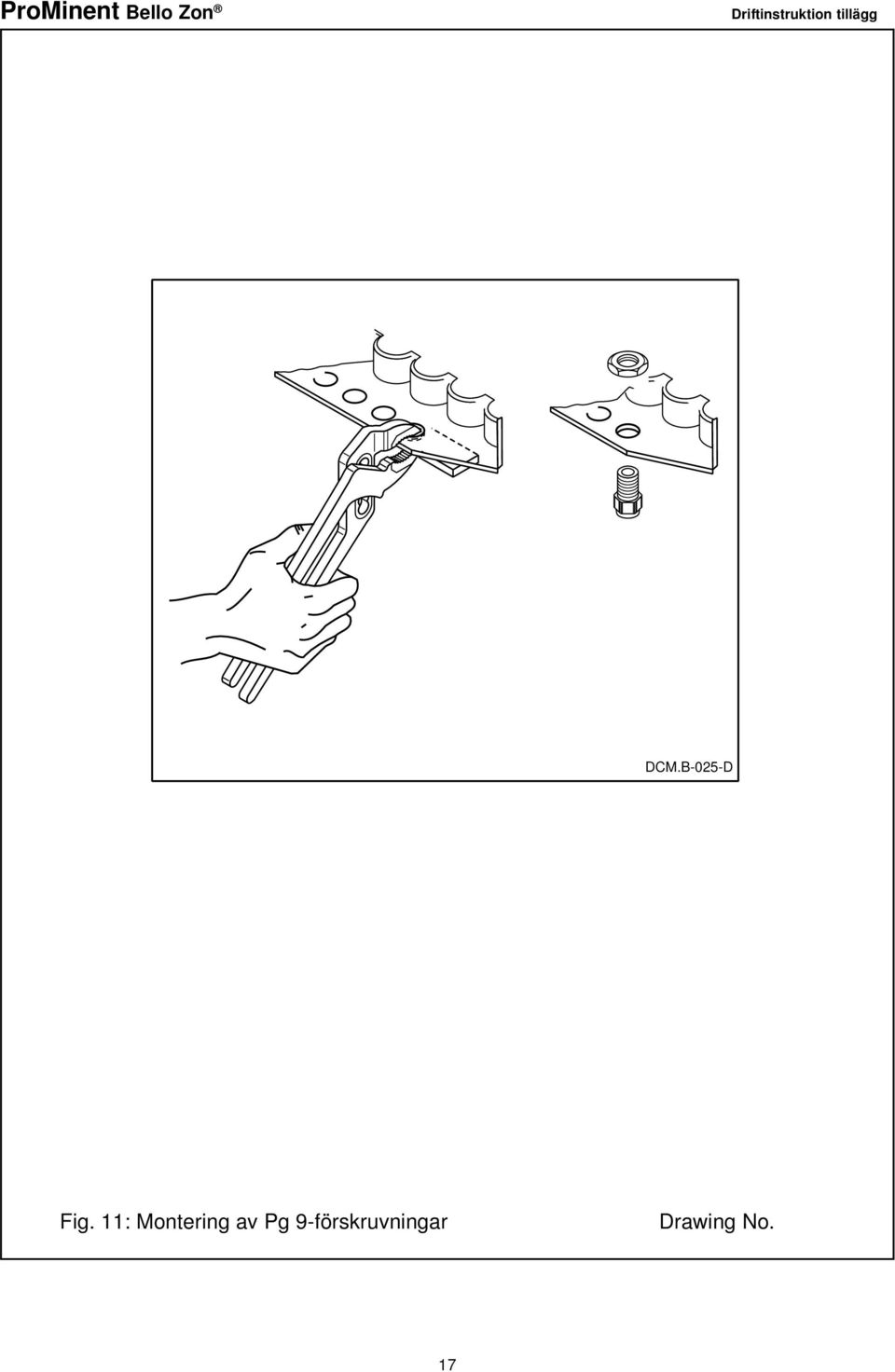

17 ProMinent Bello Zon Driftinstruktion tillägg DCM.B-025-D Fig. 11: Montering av Pg 9-förskruvningar Drawing No. 17

18 ProMinent Bello Zon Driftinstruktion tillägg Avluftningsposition Reaktor Reaktor Pump Ill.1 Avluftning Ill.2 Avluftning Pump Normal driftposition Reaktor Reaktor Pump Pump Avluftning Avluftning Ill.3 Ill.4 Fig. 12: Inställning av kulventiler Ritning No

19 ProMinent Bello Zon Driftinstruktion tillägg Felmeddelanden Fel Meddelande Effekt För- Red Bekräfta Varn. Alarm Korrigerande dröjning LED relä relä åtgärd Flödesvakt Acid pump Dosering stoppad efter 8 blinkar manuell TILL TILL Avlufta eller justera syrapump Error slag flödesvakt Flödesvakt Chlorite pump Dosering stoppad efter 8 blinkar manuell TILL TILL Avlufta eller justera kloritpump Error slag flödesvakt Nivå syra Acid level low Dosering fortsätter TILL manuell TILL Byt förvarning container Nivå klorit Chlorite level low Dosering fortsätter TILL manuell TILL Byt förvarning container Nivå syra Acid container Dosering stoppad blinkar manuell TILL TILL Byt EMPTY container Nivå klorit Chlorite container Dosering stoppad blinkar manuell TILL TILL Byt EMPTY container Qby < Qbymin Bypass fault Dosering stoppad 0,7 sec. TILL auto blinkar Finn orsaken Qby < Q Bypass fault Dosering stoppad 5 sec. TILL auto blinkar Finn orsaken PC-kort fel eller Flow input Dosering stoppad 5 sec. blinkar manuell TILL TILL Kontrollera pc-kort 3.7 ma > ström- fault Kontrollera signal signal > 23 ma PC-kort fel eller Remote control Dosering stoppad 5 sec. blinkar manuell TILL TILL Kontrollera pc-kort 3.7 ma > ström- input fault Kontrollera signal signal > 23 ma PC-kort fel eller Remote control Dosering stoppad 5 sec. blinkar manuell TILL TILL Kontrollera pc-kort 3.7 ma > ström- output fault Kontrollera signal signal > 23 ma PC-kort fel Remote control Dosering stoppad 5 sec. blinkar manuell TILL TILL Kontrollera contact fault pc-board PC-kort fel Feed monitoring Dosering stoppad 5 sec. blinkar manuell TILL TILL Kontrollera fault pc-board PC-kort fel Bypass monitoring Dosering stoppad 5 sec. blinkar manuell TILL TILL Kontrollera fault pc-board Matningsspänningsfel Dosering stoppad FRÅN FRÅN TILL Finn orsaken Fig. 13: Felmeddelanden på styrning och motsvarande utsignaler 19

20 ProMinent Bello Zon Driftinstruktion tillägg System typ CDV 35 CDV 60 CDV 120 CDV 220 CDV 400 CDV 600 CDV2000 Reservdelssats 200 / 230 V / 115 V Utbytesdelar vätskedel Utbytesdelar dosersystem Pumpar 230 V Säkringar 115 V Styrning 230 V V Utbytesdelar rörsystem utan bypass och utan förmixer Utbytesdelar rörsystem utan bypass och med förmixer Utbytesdelar rörsystem med bypass och med förmixer Utbytesdelar rörsystem med bypass och utan förmixer Utbytesdelar anslutning turbinflödesmätare/backventil Utbytesdelar anslutning svävkroppsflödesmätare/backventil Utbytesdelar anslutning turbinflödesmätare/kulventil Utbytesdelar anslutning svävkroppsflödesmätare/kulventil Utbytesdelar bypass inlopp Utbytesdelar dunk-lock 0.4 l Bello Zon Utbytesdelar dunk-lock 0.4 l Divosan Fig. 14: Art No. Översikt reservdelssatser 20

21 ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg 5 Bypass vatten 3 4 Huvudflöde vatten Avloppsvatten Bypass vatten Djup = 220 c:a mått i mm = Limmuff DN 25; d 32; PVC; PN 16; bypassvatten approx. 1.5 m3 /h; p = 10 bar (CDV 35) / 8 bar (CDV 65 och CDV 120) = Limmuff DN 10; d 16; PVC; PN 16; huvudvattenflöde med p = 1-7 bar; förbrukning approx. 7 l/h = Limmuff DN 25; d 32; PVC; PN 16 = Matningsspänningsanslutning: 230 V 50/60 Hz; 2.1 A (4.3 A med bypass-pump) = Limmuff DN 10; d 16; PVC; PN 16; ventilationsledning stigande mot uteluft eller ventil Fig. 15: Mått Bello Zon klordioxidsystem CDVa

22 ProMinent Bello Zon Klordioxidgeneratorsystem CDV Driftinstruktion tillägg Fig. 16: Mått Bello Zon klordioxidsystem CDVa

23 Fig. 16: Mått Bello Zon klordioxidsystem CDVa

24 Netz mains ProMinent Bello Zon Driftinstruktion tillägg Flödesmätare kontakt ( 0-10 khz) Flödesvakt bypass, svävkroppsmätare Flödesmätare analog ( 0/4-20 ma) Flödesmätarutgång för skrivare ( 0/4-20 ma) Styrsignal - analog ingång (0/4-20 ma) Styrsignal - utgång för skrivare (0/4-20 ma) Fjärrstyrning analog ( 0/4-20 ma) Fjärrstyrning kontakt Flödesvakt bypass, turbin-mätare Doserkapacitet - utgång för skrivare (g/h) Behållare syra, tom / Låg nivå Behållare klorit, tom / Låg nivå Syra-pump Klorit-pump Flödesvakt syra Flödesvakt klorit Styrsignal - kontakt Vattenmätare - kontakt Läckagevakt - syra LKäckagevakt - klorit Skrivare (RS 232) Magnetventil utsugning Bypass-pump Alarm Matningsspänning Varning Matningsspänning syrapump Matningsspänning kloritpump Matningsspänning Fig. 17: Elektriskt förbindningsschema 24
