1 Mobilhydraulik Innovativa produkter och systemlösningar

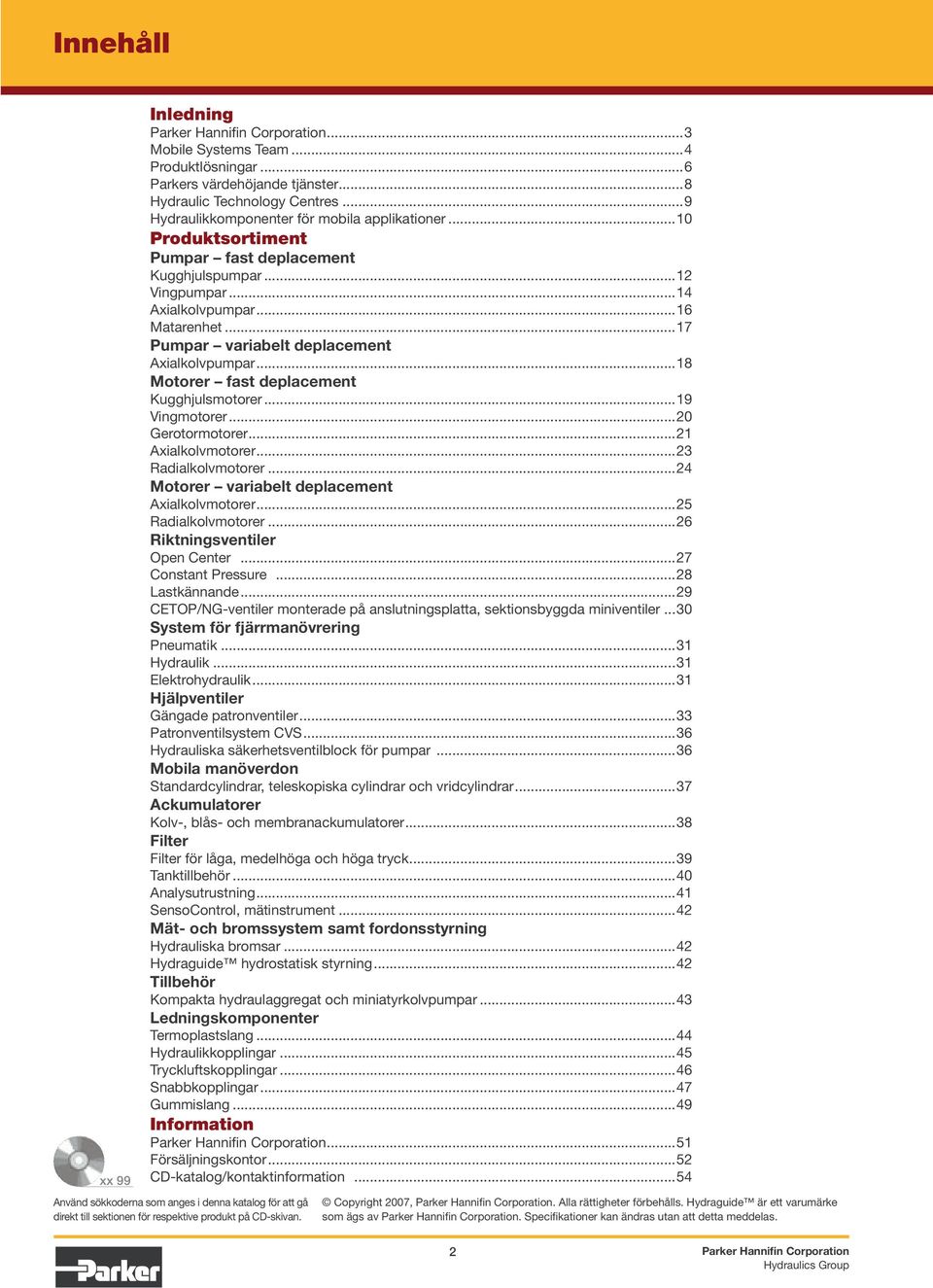

2 Innehåll xx 99 Inledning Parker Hannifin Corporation...3 Mobile Systems Team...4 Produktlösningar...6 Parkers värdehöjande tjänster...8 Hydraulic Technology Centres...9 Hydraulikkomponenter för mobila applikationer...10 Produktsortiment Pumpar fast deplacement Kugghjulspumpar...12 Vingpumpar...14 Axialkolvpumpar...16 Matarenhet...17 Pumpar variabelt deplacement Axialkolvpumpar...18 Motorer fast deplacement Kugghjulsmotorer...19 Vingmotorer...20 Gerotormotorer...21 Axialkolvmotorer...23 Radialkolvmotorer...24 Motorer variabelt deplacement Axialkolvmotorer...25 Radialkolvmotorer...26 Riktningsventiler Open Center...27 Constant Pressure...28 Lastkännande...29 CETOP/NG-ventiler monterade på anslutningsplatta, sektionsbyggda miniventiler...30 System för fjärrmanövrering Pneumatik...31 Hydraulik...31 Elektrohydraulik...31 Hjälpventiler Gängade patronventiler...33 Patronventilsystem CVS...36 Hydrauliska säkerhetsventilblock för pumpar...36 Mobila manöverdon Standardcylindrar, teleskopiska cylindrar och vridcylindrar...37 Ackumulatorer Kolv-, blås- och membranackumulatorer...38 Filter Filter för låga, medelhöga och höga tryck...39 Tanktillbehör...40 Analysutrustning...41 SensoControl, mätinstrument...42 Mät- och bromssystem samt fordonsstyrning Hydrauliska bromsar...42 Hydraguide hydrostatisk styrning...42 Tillbehör Kompakta hydraulaggregat och miniatyrkolvpumpar...43 Ledningskomponenter Termoplastslang...44 Hydraulikkopplingar...45 Tryckluftskopplingar...46 Snabbkopplingar...47 Gummislang...49 Information Parker Hannifin Corporation...51 Försäljningskontor...52 CD-katalog/kontaktinformation...54 Använd sökkoderna som anges i denna katalog för att gå direkt till sektionen för respektive produkt på CD-skivan. Copyright 2007, Parker Hannifin Corporation. Alla rättigheter förbehålls. Hydraguide är ett varumärke som ägs av Parker Hannifin Corporation. Specifikationer kan ändras utan att detta meddelas. 2 Parker Hannifin Corporation

3 Parker Hannifin Corporation Parker Hannifin är ett företag på Fortune 500-listan och är noterat på New York-börsen under benämningen PH. Parker är ett ledande globalt tillverkningsföretag med det största urvalet av komponenter och system för styr- och reglerteknik i alla typer av maskiner och utrustningar. Vi erbjuder över olika produkter för rörelsekontroll på olika marknader inom fordons-, industri- och aerospaceindustrierna. Parker är den enda tillverkaren som erbjuder sina kunder olika lösningar för hydraulisk, pneumatisk, elektromekanisk och datorstyrd rörelsestyrning. Vi har det största distributionsnätet i branschen med över distributörer som betjänar över kunder över hela världen. Parkers produkter finns överallt: i satelliter, i verktygsmaskiner, på lastbilar, i sjukhus och laboratorier, på oljeriggar och i raffinaderier överallt där maskiner behöver styr- och reglerteknik. Kundservice i världsklass Teknik för framtiden Högklassig produktsupport och utbildning nära dig Globalt distributörsnät Parkers fylliga webbsidor erbjuder riklig produktinformation och andra användbara resurser. Det är branschens mest heltäckande webbsidor med tekniska produktdata, nedladdningsbara kataloger, kontaktinformation, utbildningsmaterial, programvara för produktval och möjligheter att lägga beställningar direkt, Tack vare det användarvänliga gränssnittet kan du söka på produktfamiljer, specifika produkttyper, divisioner eller nyckelord, 3 Parker Hannifin Corporation

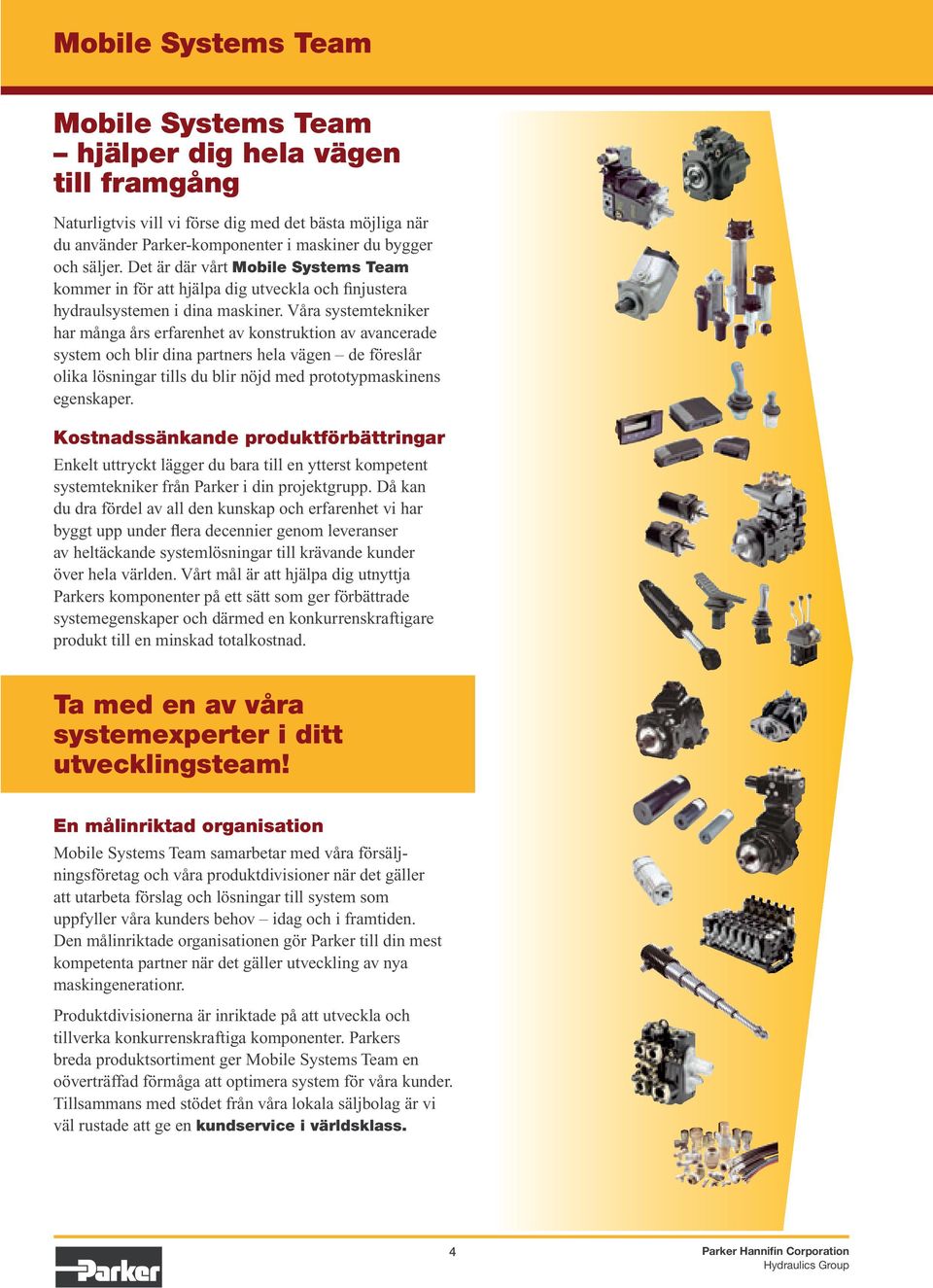

4 Mobile Systems Team Mobile Systems Team hjälper dig hela vägen till framgång Naturligtvis vill vi förse dig med det bästa möjliga när du använder Parker-komponenter i maskiner du bygger och säljer. Det är där vårt Mobile Systems Team kommer in för att hjälpa dig utveckla och finjustera hydraulsystemen i dina maskiner. Våra systemtekniker har många års erfarenhet av konstruktion av avancerade system och blir dina partners hela vägen de föreslår olika lösningar tills du blir nöjd med prototypmaskinens egenskaper. Kostnadssänkande produktförbättringar Enkelt uttryckt lägger du bara till en ytterst kompetent systemtekniker från Parker i din projektgrupp. Då kan du dra fördel av all den kunskap och erfarenhet vi har byggt upp under flera decennier genom leveranser av heltäckande systemlösningar till krävande kunder över hela världen. Vårt mål är att hjälpa dig utnyttja Parkers komponenter på ett sätt som ger förbättrade systemegenskaper och därmed en konkurrenskraftigare produkt till en minskad totalkostnad. Ta med en av våra systemexperter i ditt utvecklingsteam! En målinriktad organisation Mobile Systems Team samarbetar med våra försäljningsföretag och våra produktdivisioner när det gäller att utarbeta förslag och lösningar till system som uppfyller våra kunders behov idag och i framtiden. Den målinriktade organisationen gör Parker till din mest kompetenta partner när det gäller utveckling av nya maskingenerationr. Produktdivisionerna är inriktade på att utveckla och tillverka konkurrenskraftiga komponenter. Parkers breda produktsortiment ger Mobile Systems Team en oöverträffad förmåga att optimera system för våra kunder. Tillsammans med stödet från våra lokala säljbolag är vi väl rustade att ge en kundservice i världsklass. 4 Parker Hannifin Corporation

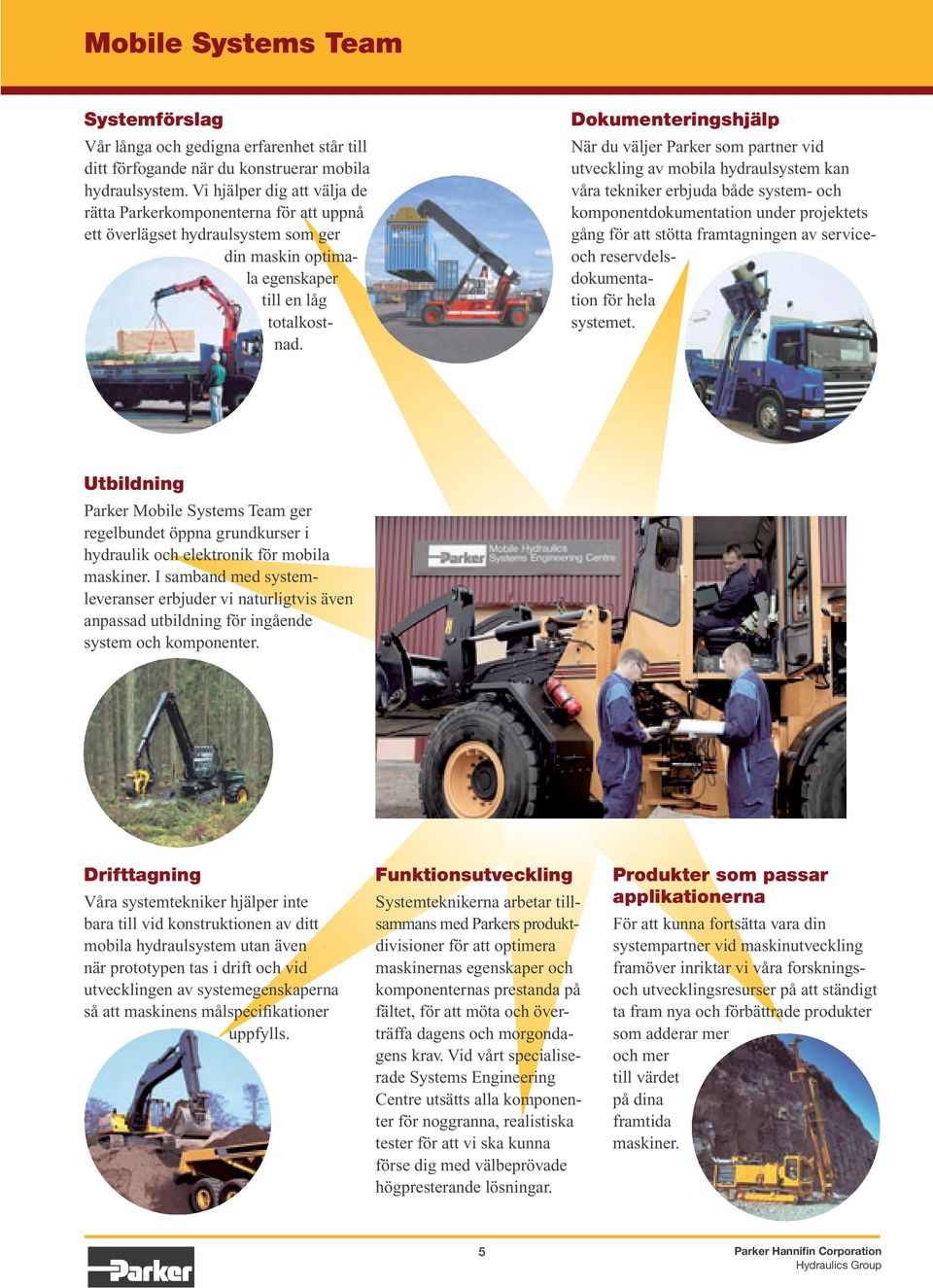

5 Mobile Systems Team Systemförslag Vår långa och gedigna erfarenhet står till ditt förfogande när du konstruerar mobila hydraulsystem. Vi hjälper dig att välja de rätta Parkerkomponenterna för att uppnå ett överlägset hydraulsystem som ger din maskin optimala egenskaper till en låg totalkostnad. Dokumenteringshjälp När du väljer Parker som partner vid utveckling av mobila hydraulsystem kan våra tekniker erbjuda både system- och komponentdokumentation under projektets gång för att stötta framtagningen av serviceoch reservdelsdokumentation för hela systemet. Utbildning Parker Mobile Systems Team ger regelbundet öppna grundkurser i hydraulik och elektronik för mobila maskiner. I samband med systemleveranser erbjuder vi naturligtvis även anpassad utbildning för ingående system och komponenter. Drifttagning Våra systemtekniker hjälper inte bara till vid konstruktionen av ditt mobila hydraulsystem utan även när prototypen tas i drift och vid utvecklingen av systemegenskaperna så att maskinens målspecifikationer uppfylls. Funktionsutveckling Systemteknikerna arbetar tillsammans med Parkers produktdivisioner för att optimera maskinernas egenskaper och komponenternas prestanda på fältet, för att möta och överträffa dagens och morgondagens krav. Vid vårt specialiserade Systems Engineering Centre utsätts alla komponenter för noggranna, realistiska tester för att vi ska kunna förse dig med välbeprövade högpresterande lösningar. Produkter som passar applikationerna För att kunna fortsätta vara din systempartner vid maskinutveckling framöver inriktar vi våra forskningsoch utvecklingsresurser på att ständigt ta fram nya och förbättrade produkter som adderar mer och mer till värdet på dina framtida maskiner. 5 Parker Hannifin Corporation

6 Produktlösningar Produktlösningar Specialiserade produkter och systemlösningar för många olika tillämpningar. Som exempel ser du här vårt breda produktutbud för reach stackers men sortimentet är lika fylligt även för applikationerna på motstående sida. zb 01 CD-filen innehåller systemlösningar för applikationerna som visas på sidan 7. Reach stackers: IQAN elektroniska styrsystem Patronventiler i block Pumpar Motorer Slang och kopplingar Kundanpassade cylindrar Fjärrstyrningar Ackumulatorer Filter Riktningsventiler 6 Parker Hannifin Corporation

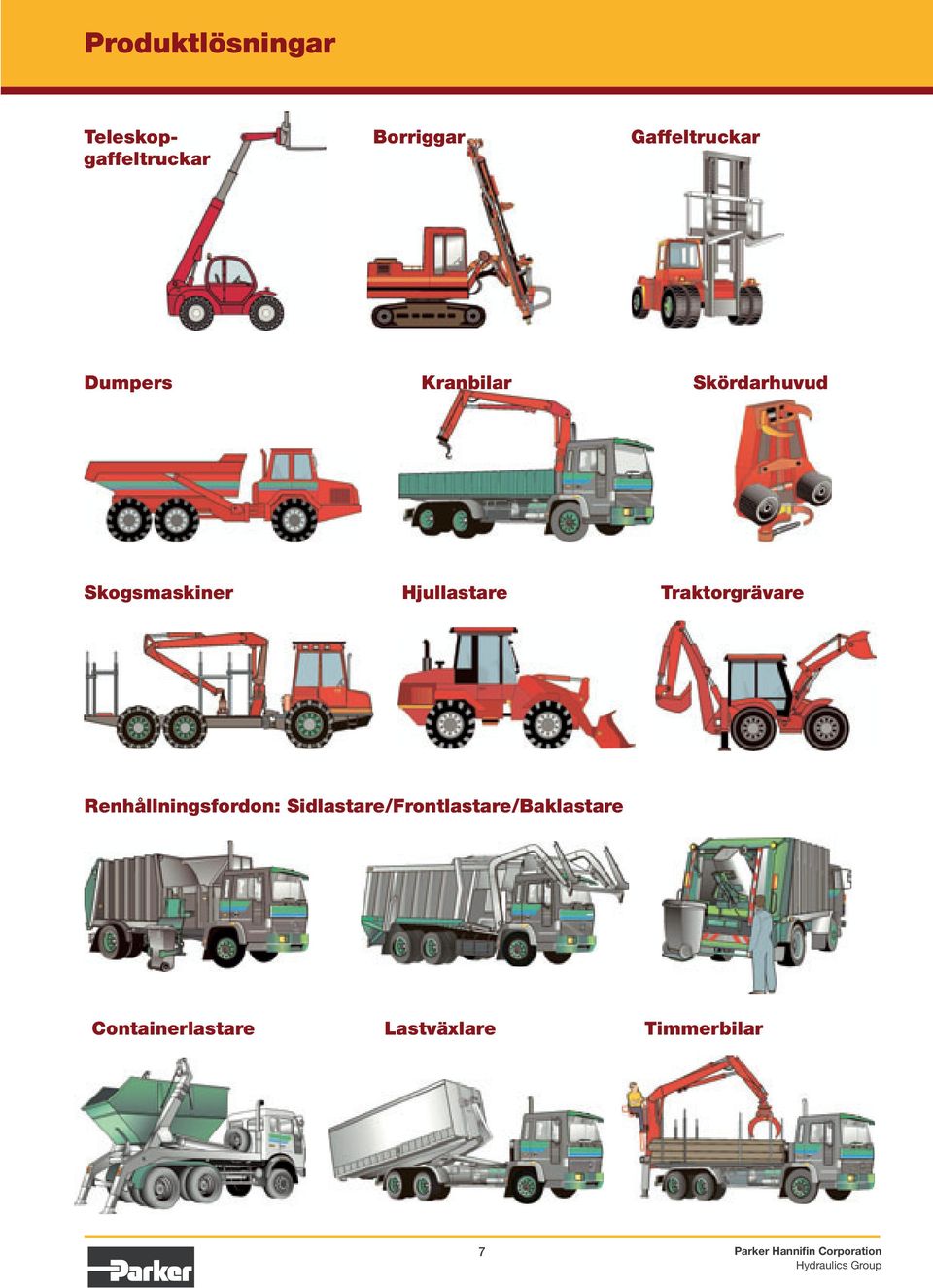

7 Produktlösningar Teleskopgaffeltruckar Borriggar Gaffeltruckar Dumpers Kranbilar Skördarhuvud Skogsmaskiner Hjullastare Traktorgrävare Renhållningsfordon: Sidlastare/Frontlastare/Baklastare Containerlastare Lastväxlare Timmerbilar 7 Parker Hannifin Corporation

8 Parkers värdehöjande tjänster Parkers fylliga webbsida erbjuder riklig produktinformation och information om andra resurser. Det är branschens mest heltäckande webbsida med produktinformation, nedladdningsbara kataloger, kontaktinformation, utbildningsmaterial, programvara för produktval och möjligheter att lägga beställningar direkt. Tack vare det användarvänliga gränssnittet kan du söka på produktfamiljer, specifika produkttyper, divisioner eller nyckelord. Fokus på hydraulik Även om Parker levererar till många olika branscher, inklusive aerospace, byggindustrin, gruvindustrin, bilindustrin, kylbranschen o s v, så är vi uteslutande inriktade på att styra hydrauliska flöden och tryck. Det ger oss en bättre förståelse för mobilkundernas behov än någon annan. Kundservice i världsklass Parkers kundservice är branschledande. Förutom en garanterad produktkvalitet erbjuder Parker konstruktionsstöd, möjlighet till elektroniska beställningar, kompletta leveranser i rätt tid, en omfattande produktdokumentation och kundutbildning. Våra anställda har som uppdrag att göra allt som krävs för att uppfylla eller överträffa kundernas förväntningar. Lokala säljteam nära kunden Parkers högutbildade mobila säljteam erbjuder experthjälp vid produktval och arbetar hand i hand med din lokala Parkerdistributör. Dessa experter är strategiskt placerade över hela världen så att de kan samarbeta med dig för att lösa dina produktapplikationsproblem. Utbildning Parker anses som branschledande när det gäller teknisk utbildning inom hydraulik och pneumatik. Vi erbjuder komplett och heltäckande utbildningsmateriel tillsammans med praktisk klassrumsundervisning åt våra anställda, distributörer och kunder. Detta inkluderar webbaserad utbildning, utbildning hos kunden och klassrumsutbildning vid Parkers olika anläggningar. Vi fokuserar på en praktisk strategi när det gäller utbildning, där vi lägger tonvikten på aktivt deltagande för att öka deltagarnas insikt och förståelse av styr- och reglertekniken. 8 Parker Hannifin Corporation

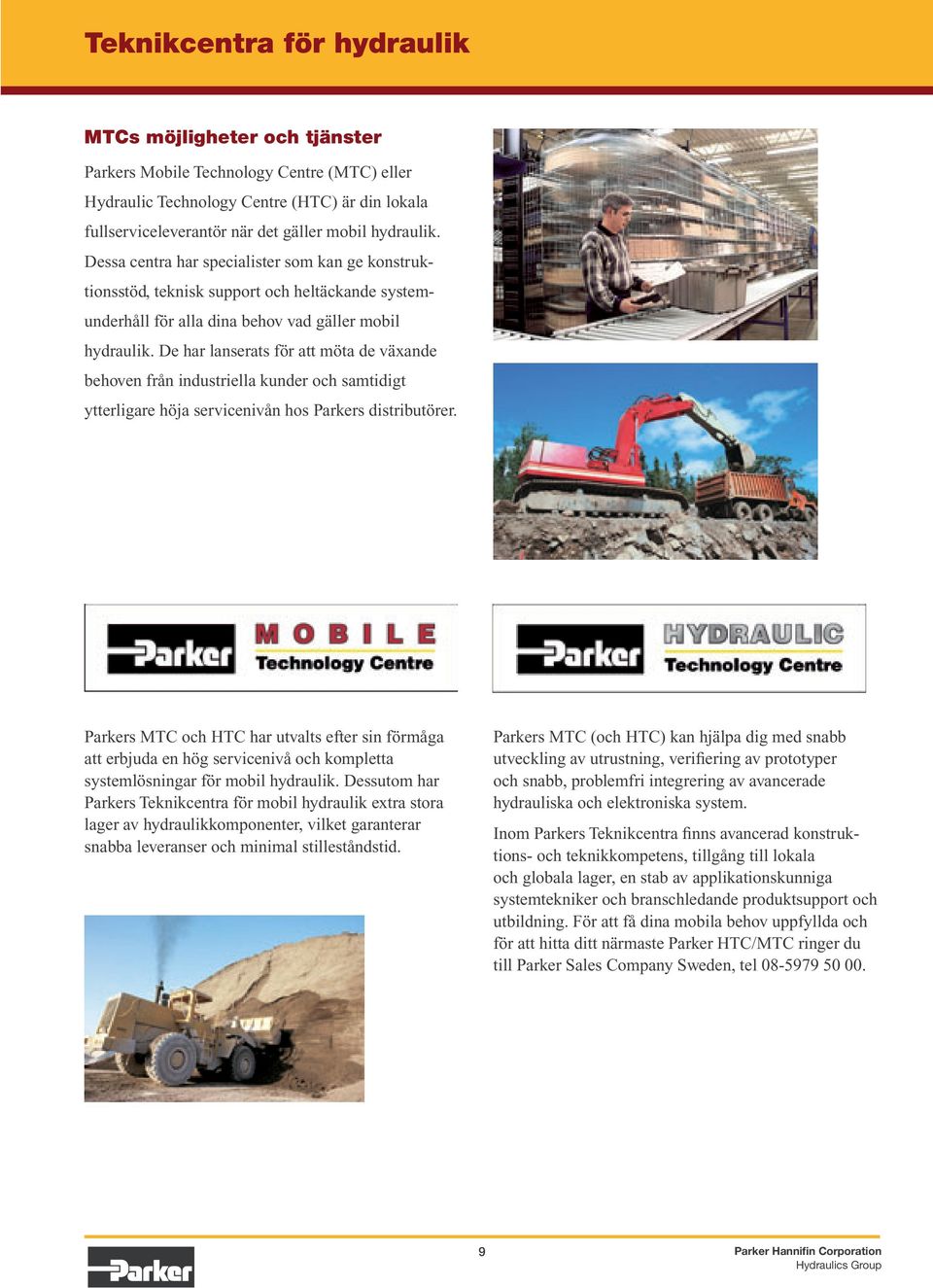

9 Teknikcentra för hydraulik MTCs möjligheter och tjänster Parkers Mobile Technology Centre (MTC) eller Hydraulic Technology Centre (HTC) är din lokala fullserviceleverantör när det gäller mobil hydraulik. Dessa centra har specialister som kan ge konstruktionsstöd, teknisk support och heltäckande systemunderhåll för alla dina behov vad gäller mobil hydraulik. De har lanserats för att möta de växande behoven från industriella kunder och samtidigt ytterligare höja servicenivån hos Parkers distributörer. Parkers MTC och HTC har utvalts efter sin förmåga att erbjuda en hög servicenivå och kompletta systemlösningar för mobil hydraulik. Dessutom har Parkers Teknikcentra för mobil hydraulik extra stora lager av hydraulikkomponenter, vilket garanterar snabba leveranser och minimal stilleståndstid. Parkers MTC (och HTC) kan hjälpa dig med snabb utveckling av utrustning, verifiering av prototyper och snabb, problemfri integrering av avancerade hydrauliska och elektroniska system. Inom Parkers Teknikcentra finns avancerad konstruktions- och teknikkompetens, tillgång till lokala och globala lager, en stab av applikationskunniga systemtekniker och branschledande produktsupport och utbildning. För att få dina mobila behov uppfyllda och för att hitta ditt närmaste Parker HTC/MTC ringer du till Parker Sales Company Sweden, tel Parker Hannifin Corporation

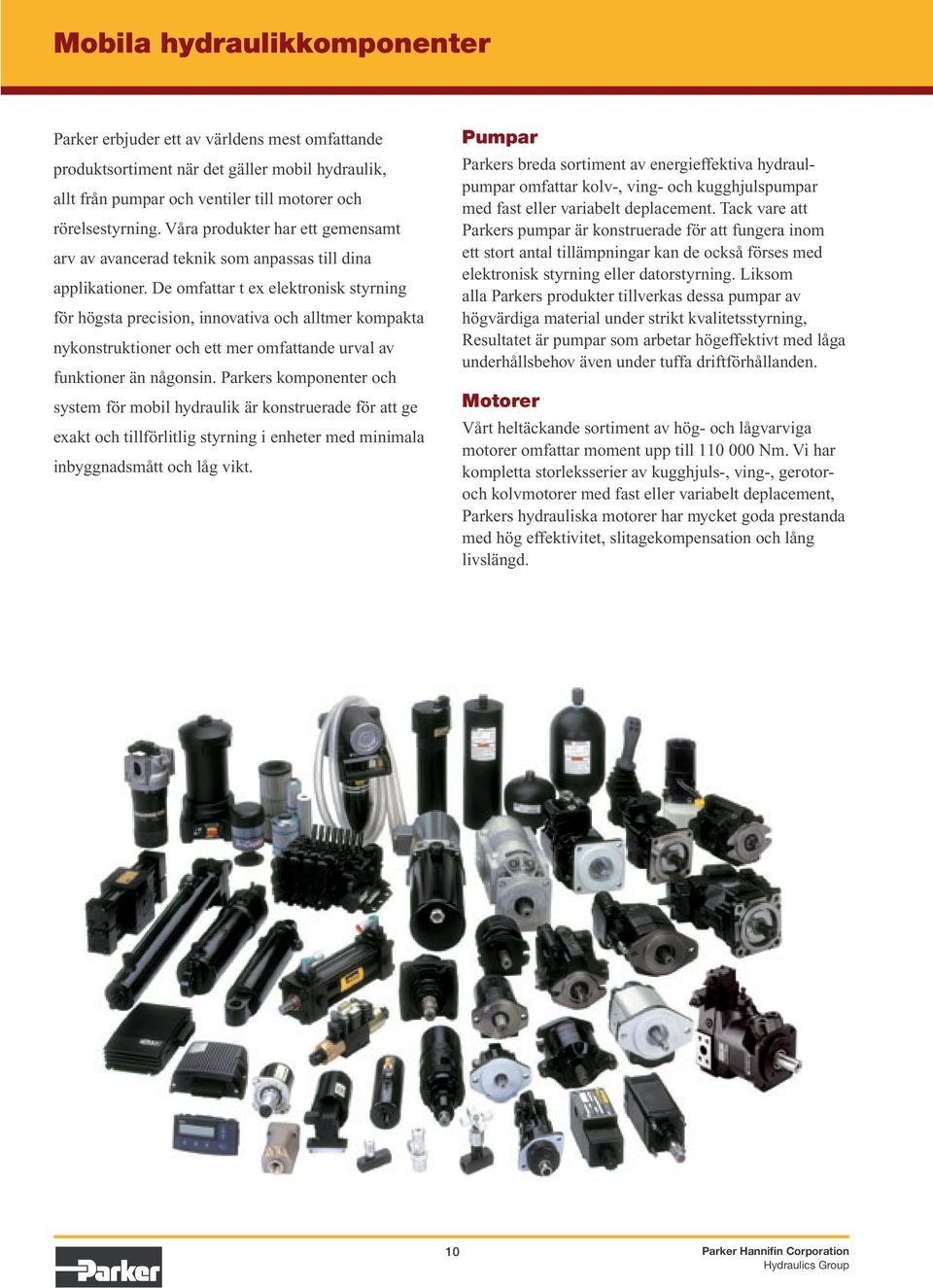

10 Mobila hydraulikkomponenter Parker erbjuder ett av världens mest omfattande produktsortiment när det gäller mobil hydraulik, allt från pumpar och ventiler till motorer och rörelsestyrning. Våra produkter har ett gemensamt arv av avancerad teknik som anpassas till dina applikationer. De omfattar t ex elektronisk styrning för högsta precision, innovativa och alltmer kompakta nykonstruktioner och ett mer omfattande urval av funktioner än någonsin. Parkers komponenter och system för mobil hydraulik är konstruerade för att ge exakt och tillförlitlig styrning i enheter med minimala inbyggnadsmått och låg vikt. Pumpar Parkers breda sortiment av energieffektiva hydraulpumpar omfattar kolv-, ving- och kugghjulspumpar med fast eller variabelt deplacement. Tack vare att Parkers pumpar är konstruerade för att fungera inom ett stort antal tillämpningar kan de också förses med elektronisk styrning eller datorstyrning. Liksom alla Parkers produkter tillverkas dessa pumpar av högvärdiga material under strikt kvalitetsstyrning, Resultatet är pumpar som arbetar högeffektivt med låga underhållsbehov även under tuffa driftförhållanden. Motorer Vårt heltäckande sortiment av hög- och lågvarviga motorer omfattar moment upp till Nm. Vi har kompletta storleksserier av kugghjuls-, ving-, gerotoroch kolvmotorer med fast eller variabelt deplacement, Parkers hydrauliska motorer har mycket goda prestanda med hög effektivitet, slitagekompensation och lång livslängd. 10 Parker Hannifin Corporation

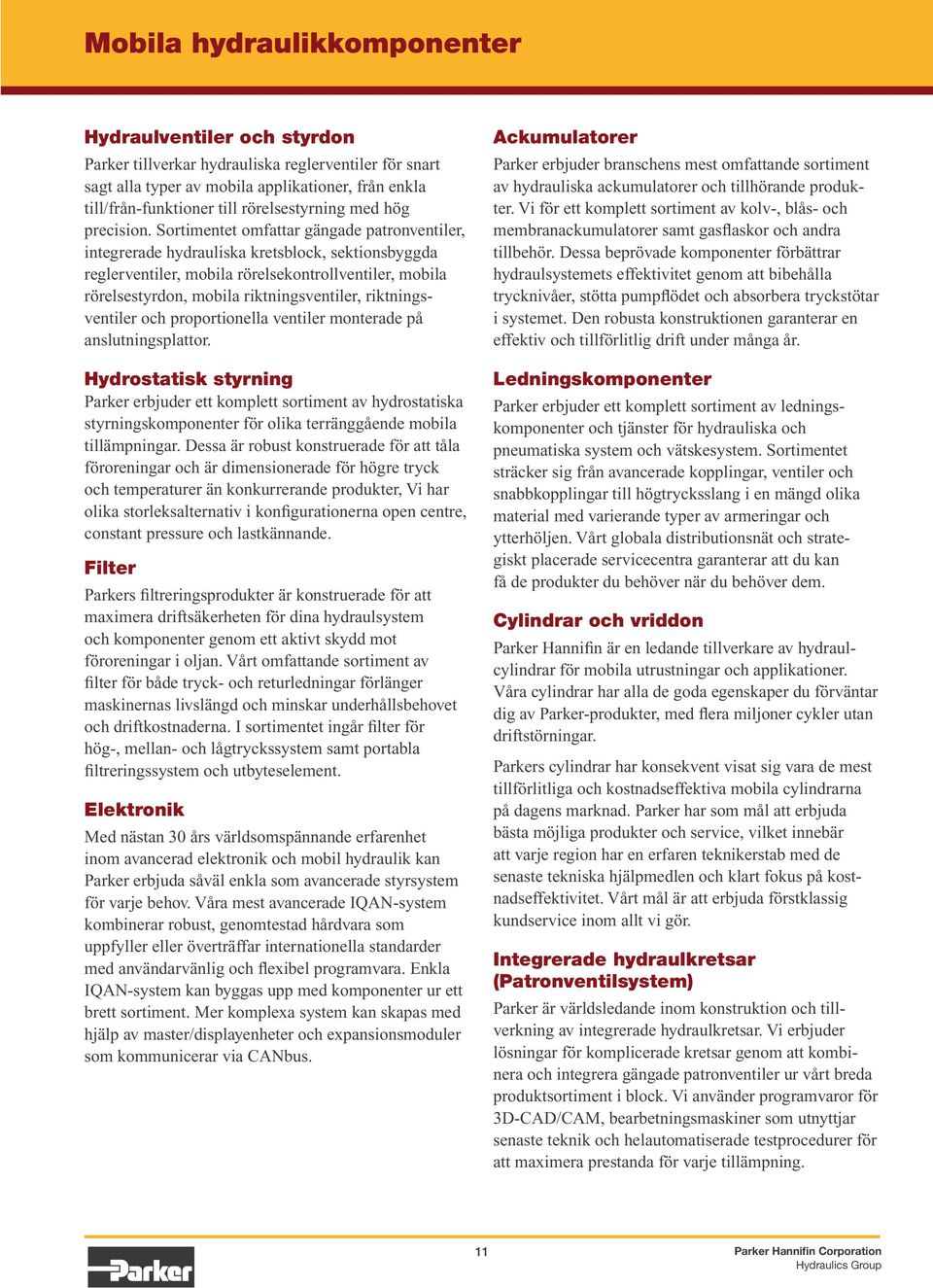

11 Mobila hydraulikkomponenter Hydraulventiler och styrdon Parker tillverkar hydrauliska reglerventiler för snart sagt alla typer av mobila applikationer, från enkla till/från-funktioner till rörelsestyrning med hög precision. Sortimentet omfattar gängade patronventiler, integrerade hydrauliska kretsblock, sektionsbyggda reglerventiler, mobila rörelsekontrollventiler, mobila rörelsestyrdon, mobila riktningsventiler, riktningsventiler och proportionella ventiler monterade på anslutningsplattor. Hydrostatisk styrning Parker erbjuder ett komplett sortiment av hydrostatiska styrningskomponenter för olika terränggående mobila tillämpningar. Dessa är robust konstruerade för att tåla föroreningar och är dimensionerade för högre tryck och temperaturer än konkurrerande produkter, Vi har olika storleksalternativ i konfigurationerna open centre, constant pressure och lastkännande. Filter Parkers filtreringsprodukter är konstruerade för att maximera driftsäkerheten för dina hydraulsystem och komponenter genom ett aktivt skydd mot föroreningar i oljan. Vårt omfattande sortiment av filter för både tryck- och returledningar förlänger maskinernas livslängd och minskar underhållsbehovet och driftkostnaderna. I sortimentet ingår filter för hög-, mellan- och lågtryckssystem samt portabla filtreringssystem och utbyteselement. Elektronik Med nästan 30 års världsomspännande erfarenhet inom avancerad elektronik och mobil hydraulik kan Parker erbjuda såväl enkla som avancerade styrsystem för varje behov. Våra mest avancerade IQAN-system kombinerar robust, genomtestad hårdvara som uppfyller eller överträffar internationella standarder med användarvänlig och flexibel programvara. Enkla IQAN-system kan byggas upp med komponenter ur ett brett sortiment. Mer komplexa system kan skapas med hjälp av master/displayenheter och expansionsmoduler som kommunicerar via CANbus. Ackumulatorer Parker erbjuder branschens mest omfattande sortiment av hydrauliska ackumulatorer och tillhörande produkter. Vi för ett komplett sortiment av kolv-, blås- och membranackumulatorer samt gasflaskor och andra tillbehör. Dessa beprövade komponenter förbättrar hydraulsystemets effektivitet genom att bibehålla trycknivåer, stötta pumpflödet och absorbera tryckstötar i systemet. Den robusta konstruktionen garanterar en effektiv och tillförlitlig drift under många år. Ledningskomponenter Parker erbjuder ett komplett sortiment av ledningskomponenter och tjänster för hydrauliska och pneumatiska system och vätskesystem. Sortimentet sträcker sig från avancerade kopplingar, ventiler och snabbkopplingar till högtrycksslang i en mängd olika material med varierande typer av armeringar och ytterhöljen. Vårt globala distributionsnät och strategiskt placerade servicecentra garanterar att du kan få de produkter du behöver när du behöver dem. Cylindrar och vriddon Parker Hannifin är en ledande tillverkare av hydraulcylindrar för mobila utrustningar och applikationer. Våra cylindrar har alla de goda egenskaper du förväntar dig av Parker-produkter, med flera miljoner cykler utan driftstörningar. Parkers cylindrar har konsekvent visat sig vara de mest tillförlitliga och kostnadseffektiva mobila cylindrarna på dagens marknad. Parker har som mål att erbjuda bästa möjliga produkter och service, vilket innebär att varje region har en erfaren teknikerstab med de senaste tekniska hjälpmedlen och klart fokus på kostnadseffektivitet. Vårt mål är att erbjuda förstklassig kundservice inom allt vi gör. Integrerade hydraulkretsar (Patronventilsystem) Parker är världsledande inom konstruktion och tillverkning av integrerade hydraulkretsar. Vi erbjuder lösningar för komplicerade kretsar genom att kombinera och integrera gängade patronventiler ur vårt breda produktsortiment i block. Vi använder programvaror för 3D-CAD/CAM, bearbetningsmaskiner som utnyttjar senaste teknik och helautomatiserade testprocedurer för att maximera prestanda för varje tillämpning. 11 Parker Hannifin Corporation

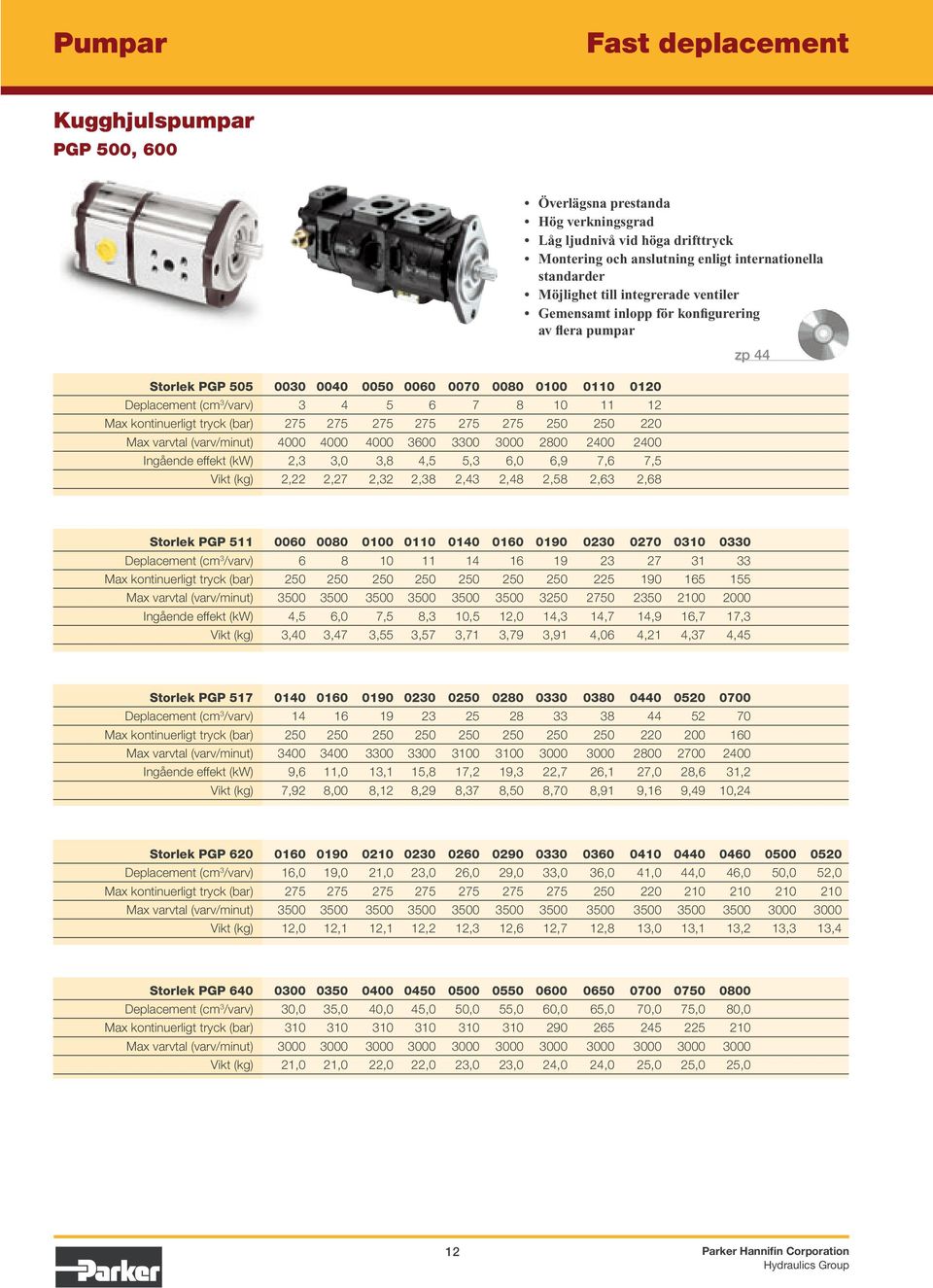

12 Pumpar Fast deplacement Kugghjulspumpar PGP 500, 600 Storlek PGP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 2,3 3,0 3,8 4,5 5,3 6,0 6,9 7,6 7,5 Vikt (kg) 2,22 2,27 2,32 2,38 2,43 2,48 2,58 2,63 2,68 Överlägsna prestanda Hög verkningsgrad Låg ljudnivå vid höga drifttryck Montering och anslutning enligt internationella standarder Möjlighet till integrerade ventiler Gemensamt inlopp för konfigurering av flera pumpar zp 44 Storlek PGP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 4,5 6,0 7,5 8,3 10,5 12,0 14,3 14,7 14,9 16,7 17,3 Vikt (kg) 3,40 3,47 3,55 3,57 3,71 3,79 3,91 4,06 4,21 4,37 4,45 Storlek PGP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 9,6 11,0 13,1 15,8 17,2 19,3 22,7 26,1 27,0 28,6 31,2 Vikt (kg) 7,92 8,00 8,12 8,29 8,37 8,50 8,70 8,91 9,16 9,49 10,24 Storlek PGP Deplacement (cm 3 /varv) 16,0 19,0 21,0 23,0 26,0 29,0 33,0 36,0 41,0 44,0 46,0 50,0 52,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 12,0 12,1 12,1 12,2 12,3 12,6 12,7 12,8 13,0 13,1 13,2 13,3 13,4 Storlek PGP Deplacement (cm 3 /varv) 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 21,0 21,0 22,0 22,0 23,0 23,0 24,0 24,0 25,0 25,0 25,0 12 Parker Hannifin Corporation

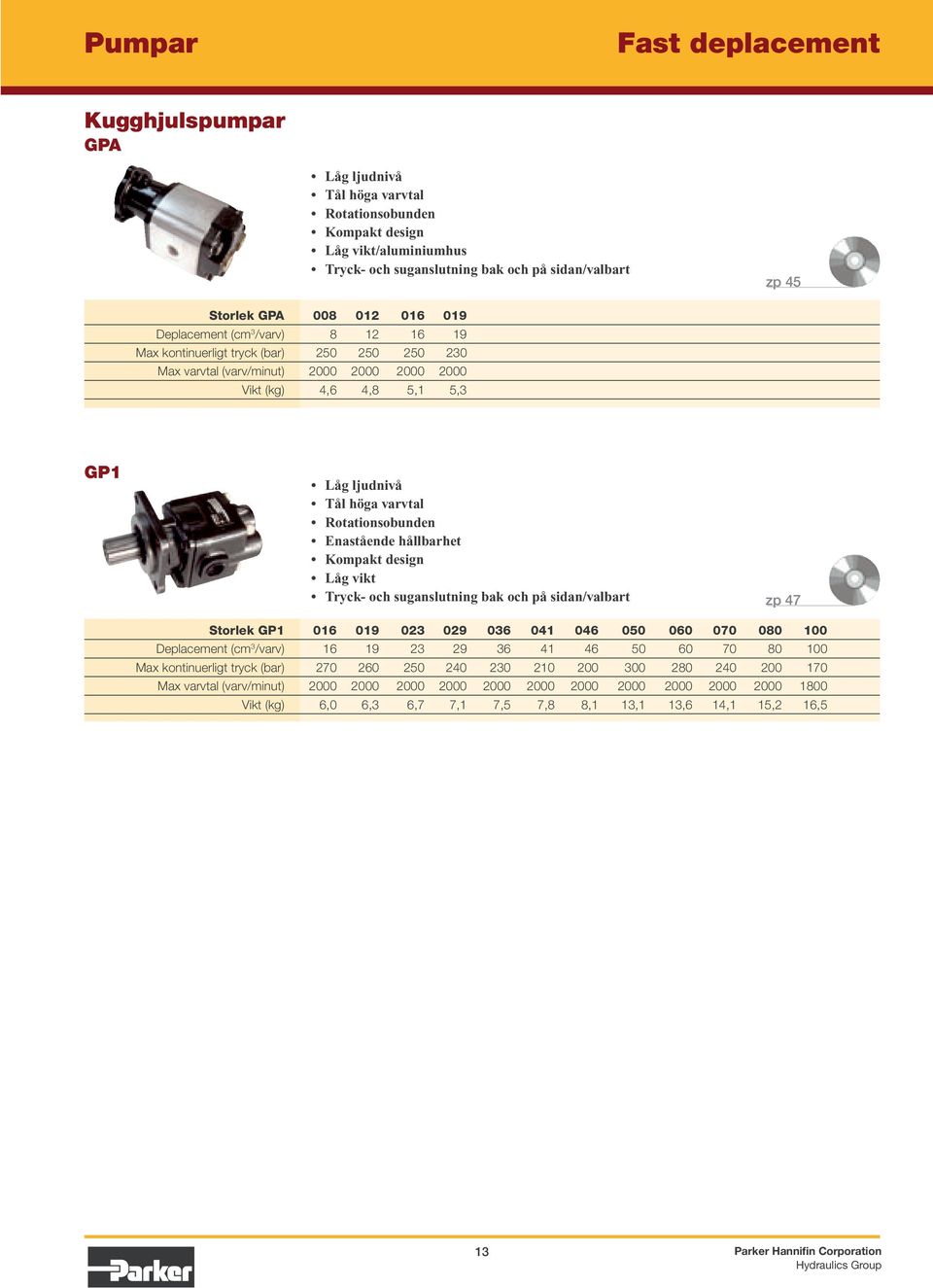

13 Pumpar Fast deplacement Kugghjulspumpar GPA Låg ljudnivå Tål höga varvtal Rotationsobunden Kompakt design Låg vikt/aluminiumhus Tryck- och suganslutning bak och på sidan/valbart zp 45 Storlek GPA Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 4,6 4,8 5,1 5,3 GP1 Låg ljudnivå Tål höga varvtal Rotationsobunden Enastående hållbarhet Kompakt design Låg vikt Tryck- och suganslutning bak och på sidan/valbart zp 47 Storlek GP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 6,0 6,3 6,7 7,1 7,5 7,8 8,1 13,1 13,6 14,1 15,2 16,5 13 Parker Hannifin Corporation

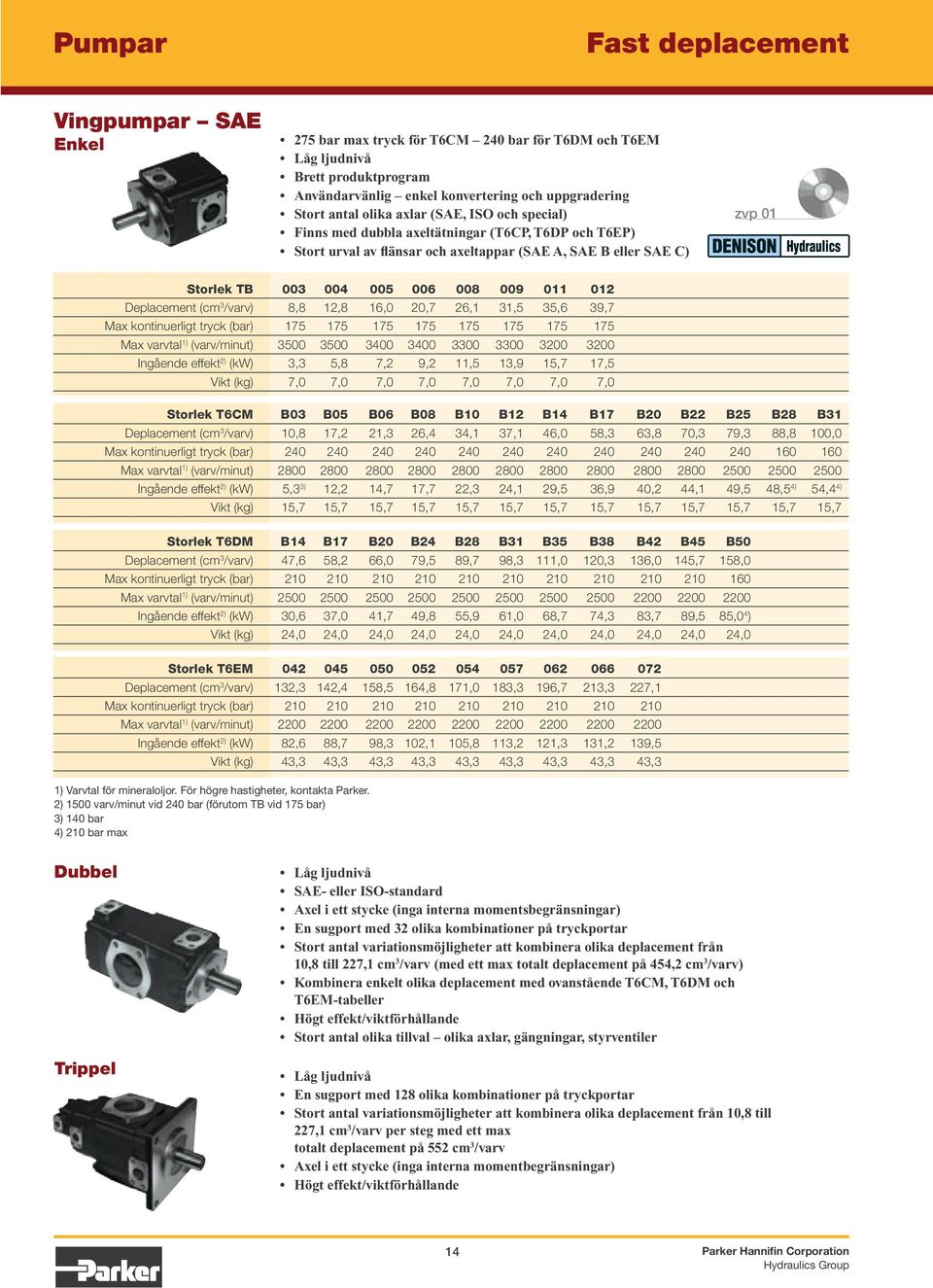

14 Pumpar Fast deplacement Vingpumpar SAE Enkel 275 bar max tryck för T6CM 240 bar för T6DM och T6EM Låg ljudnivå Brett produktprogram Användarvänlig enkel konvertering och uppgradering Stort antal olika axlar (SAE, ISO och special) Finns med dubbla axeltätningar (T6CP, T6DP och T6EP) Stort urval av flänsar och axeltappar (SAE A, SAE B eller SAE C) zvp 01 Storlek TB Deplacement (cm 3 /varv) 8,8 12,8 16,0 20,7 26,1 31,5 35,6 39,7 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 3,3 5,8 7,2 9,2 11,5 13,9 15,7 17,5 Vikt (kg) 7,0 7,0 7,0 7,0 7,0 7,0 7,0 7,0 Storlek T6CM B03 B05 B06 B08 B10 B12 B14 B17 B20 B22 B25 B28 B31 Deplacement (cm 3 /varv) 10,8 17,2 21,3 26,4 34,1 37,1 46,0 58,3 63,8 70,3 79,3 88,8 100,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 5,3 3) 12,2 14,7 17,7 22,3 24,1 29,5 36,9 40,2 44,1 49,5 48,5 4) 54,4 4) Vikt (kg) 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 Storlek T6DM B14 B17 B20 B24 B28 B31 B35 B38 B42 B45 B50 Deplacement (cm 3 /varv) 47,6 58,2 66,0 79,5 89,7 98,3 111,0 120,3 136,0 145,7 158,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 30,6 37,0 41,7 49,8 55,9 61,0 68,7 74,3 83,7 89,5 85,0 4 ) Vikt (kg) 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 24,0 Storlek T6EM Deplacement (cm 3 /varv) 132,3 142,4 158,5 164,8 171,0 183,3 196,7 213,3 227,1 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) 82,6 88,7 98,3 102,1 105,8 113,2 121,3 131,2 139,5 Vikt (kg) 43,3 43,3 43,3 43,3 43,3 43,3 43,3 43,3 43,3 1) Varvtal för mineraloljor. För högre hastigheter, kontakta Parker. 2) 1500 varv/minut vid 240 bar (förutom TB vid 175 bar) 3) 140 bar 4) 210 bar max Dubbel Trippel Låg ljudnivå SAE- eller ISO-standard Axel i ett stycke (inga interna momentsbegränsningar) En sugport med 32 olika kombinationer på tryckportar Stort antal variationsmöjligheter att kombinera olika deplacement från 10,8 till 227,1 cm 3 /varv (med ett max totalt deplacement på 454,2 cm 3 /varv) Kombinera enkelt olika deplacement med ovanstående T6CM, T6DM och T6EM-tabeller Högt effekt/viktförhållande Stort antal olika tillval olika axlar, gängningar, styrventiler Låg ljudnivå En sugport med 128 olika kombinationer på tryckportar Stort antal variationsmöjligheter att kombinera olika deplacement från 10,8 till 227,1 cm 3 /varv per steg med ett max totalt deplacement på 552 cm 3 /varv Axel i ett stycke (inga interna momentbegränsningar) Högt effekt/viktförhållande 14 Parker Hannifin Corporation

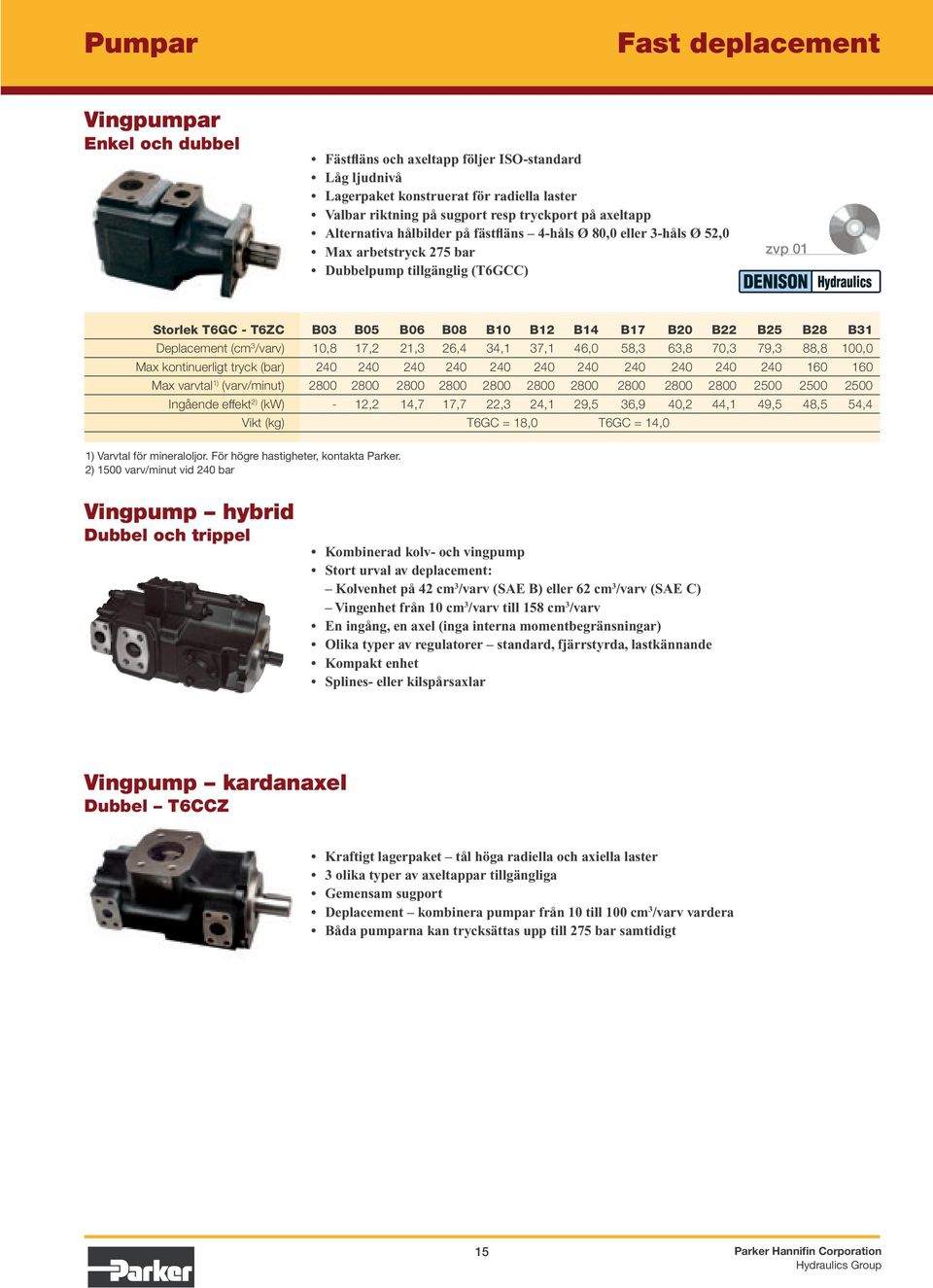

15 Pumpar Fast deplacement Vingpumpar Enkel och dubbel Fästfläns och axeltapp följer ISO-standard Låg ljudnivå Lagerpaket konstruerat för radiella laster Valbar riktning på sugport resp tryckport på axeltapp Alternativa hålbilder på fästfläns 4-håls Ø 80,0 eller 3-håls Ø 52,0 Max arbetstryck 275 bar Dubbelpump tillgänglig (T6GCC) zvp 01 Storlek T6GC - T6ZC B03 B05 B06 B08 B10 B12 B14 B17 B20 B22 B25 B28 B31 Deplacement (cm 3 /varv) 10,8 17,2 21,3 26,4 34,1 37,1 46,0 58,3 63,8 70,3 79,3 88,8 100,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Ingående effekt 2) (kw) - 12,2 14,7 17,7 22,3 24,1 29,5 36,9 40,2 44,1 49,5 48,5 54,4 Vikt (kg) T6GC = 18,0 T6GC = 14,0 1) Varvtal för mineraloljor. För högre hastigheter, kontakta Parker. 2) 1500 varv/minut vid 240 bar Vingpump hybrid Dubbel och trippel Kombinerad kolv- och vingpump Stort urval av deplacement: Kolvenhet på 42 cm 3 /varv (SAE B) eller 62 cm 3 /varv (SAE C) Vingenhet från 10 cm 3 /varv till 158 cm 3 /varv En ingång, en axel (inga interna momentbegränsningar) Olika typer av regulatorer standard, fjärrstyrda, lastkännande Kompakt enhet Splines- eller kilspårsaxlar Vingpump kardanaxel Dubbel T6CCZ Kraftigt lagerpaket tål höga radiella och axiella laster 3 olika typer av axeltappar tillgängliga Gemensam sugport Deplacement kombinera pumpar från 10 till 100 cm 3 /varv vardera Båda pumparna kan trycksättas upp till 275 bar samtidigt 15 Parker Hannifin Corporation

16 Pumpar Fast deplacement Axialkolvpumpar F1 Intermittent tryck upp till 400 bar Hög effekt Höga varvtal Låg vikt Rotationsoberoende Hög verkningsgrad 98 % Tillgänglig i SAE B-utförande i storlekarna zp 16 Storlek F Deplacement (cm 3 /varv) 25,6 40,9 51,1 59,5 81,6 102,9 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Max varvtal** (varv/minut) Ingående moment vid 350 bar (Nm) Max kontinuerlig ineffekt (kw) Vikt (kg) 8,5 8,5 8,5 8,5 12,5 12,5 * Avlastad pump (BPV) ** Vid 350 bar F2 Twin flow/två deplacement Hög effekt Höga varvtal Lätt att installera Smarta systemlösningar Hög tillförlitlighet zp 16 Storlek F2 53/53 70/35 55/28 42/42 Deplacement (cm 3 /varv) 54/52 69/36 55/28 42/42 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Max varvtal** (varv/minut) Ingående moment vid 350 bar (Nm) Max kontinuerlig ineffekt (kw) Vikt (kg) * Avlastad pump (BPV) ** Vid 350 bar T1 Tryck upp till 350 bar Varvtal upp till 2300 varv/minut Hög verkningsgrad Rotationsoberoende Hög tillförlitlighet zp 16 Storlek T Deplacement (cm 3 /varv) 50,0 81,5 118,5 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Max varvtal** (varv/minut) Ingående moment vid 200 bar (Nm) Max kontinuerlig ineffekt (kw) Vikt (kg) 7,2 8,5 12,5 * Avlastad pump (BPV) ** Vid 350 bar 16 Parker Hannifin Corporation

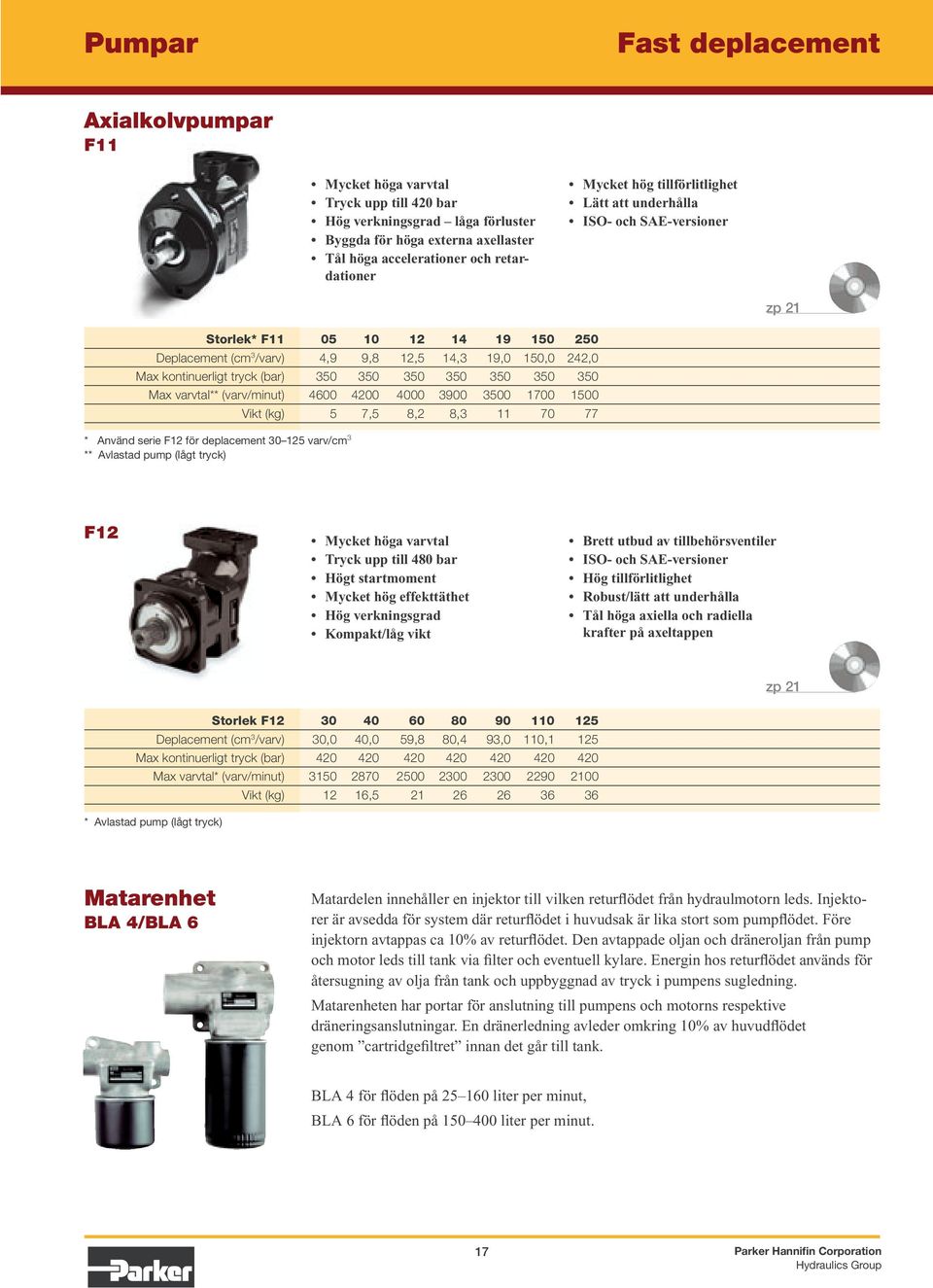

17 Pumpar Fast deplacement Axialkolvpumpar F11 Mycket höga varvtal Tryck upp till 420 bar Hög verkningsgrad låga förluster Byggda för höga externa axellaster Tål höga accelerationer och retardationer Mycket hög tillförlitlighet Lätt att underhålla ISO- och SAE-versioner zp 21 Storlek* F Deplacement (cm 3 /varv) 4,9 9,8 12,5 14,3 19,0 150,0 242,0 Max kontinuerligt tryck (bar) Max varvtal** (varv/minut) Vikt (kg) 5 7,5 8,2 8, * Använd serie F12 för deplacement varv/cm 3 ** Avlastad pump (lågt tryck) F12 Mycket höga varvtal Tryck upp till 480 bar Högt startmoment Mycket hög effekttäthet Hög verkningsgrad Kompakt/låg vikt Brett utbud av tillbehörsventiler ISO- och SAE-versioner Hög tillförlitlighet Robust/lätt att underhålla Tål höga axiella och radiella krafter på axeltappen zp 21 Storlek F Deplacement (cm 3 /varv) 30,0 40,0 59,8 80,4 93,0 110,1 125 Max kontinuerligt tryck (bar) Max varvtal* (varv/minut) Vikt (kg) 12 16, * Avlastad pump (lågt tryck) Matarenhet BLA 4/BLA 6 Matardelen innehåller en injektor till vilken returflödet från hydraulmotorn leds. Injektorer är avsedda för system där returflödet i huvudsak är lika stort som pumpflödet. Före injektorn avtappas ca 10% av returflödet. Den avtappade oljan och dräneroljan från pump och motor leds till tank via filter och eventuell kylare. Energin hos returflödet används för återsugning av olja från tank och uppbyggnad av tryck i pumpens sugledning. Matarenheten har portar för anslutning till pumpens och motorns respektive dräneringsanslutningar. En dränerledning avleder omkring 10% av huvudflödet genom cartridgefiltret innan det går till tank. BLA 4 för flöden på liter per minut, BLA 6 för flöden på liter per minut. 17 Parker Hannifin Corporation

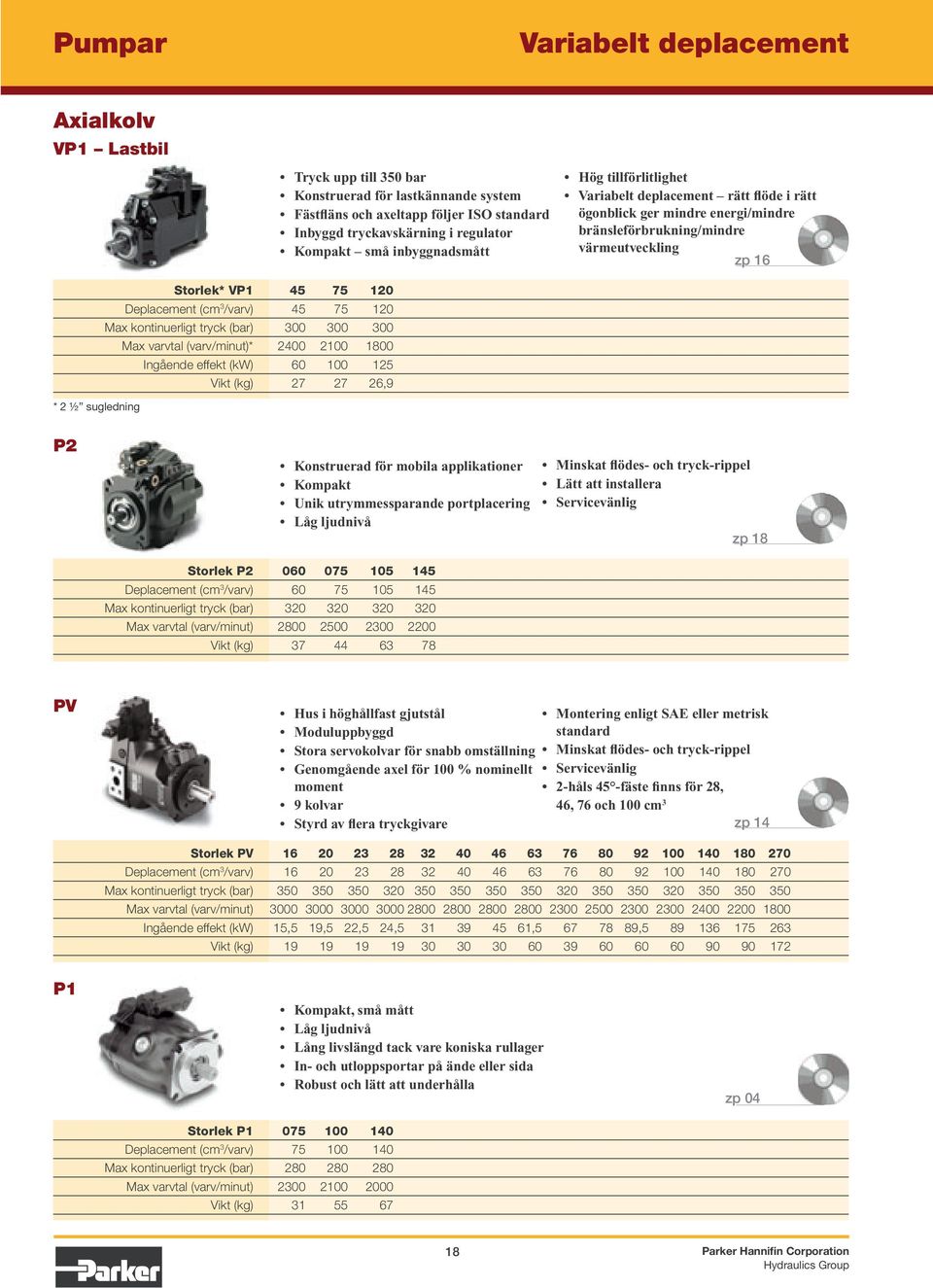

18 Pumpar Variabelt deplacement Axialkolv VP1 Lastbil Tryck upp till 350 bar Konstruerad för lastkännande system Fästfläns och axeltapp följer ISO standard Inbyggd tryckavskärning i regulator Kompakt små inbyggnadsmått Hög tillförlitlighet Variabelt deplacement rätt flöde i rätt ögonblick ger mindre energi/mindre bränsleförbrukning/mindre värmeutveckling zp 16 Storlek* VP Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut)* Ingående effekt (kw) Vikt (kg) ,9 * 2 ½ sugledning P2 Konstruerad för mobila applikationer Kompakt Unik utrymmessparande portplacering Låg ljudnivå Minskat flödes- och tryck-rippel Lätt att installera Servicevänlig zp 18 Storlek P Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) PV Hus i höghållfast gjutstål Moduluppbyggd Stora servokolvar för snabb omställning Genomgående axel för 100 % nominellt moment 9 kolvar Styrd av flera tryckgivare Montering enligt SAE eller metrisk standard Minskat flödes- och tryck-rippel Servicevänlig 2-håls 45 -fäste finns för 28, 46, 76 och 100 cm 3 zp 14 Storlek PV Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 15,5 19,5 22,5 24, , , Vikt (kg) P1 Storlek P Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) Kompakt, små mått Låg ljudnivå Lång livslängd tack vare koniska rullager In- och utloppsportar på ände eller sida Robust och lätt att underhålla zp Parker Hannifin Corporation

19 Motorer Fast deplacement Kugghjulsmotorer PGM 500, 600 Överlägsna prestanda Hög verkningsgrad Låg ljudnivå vid höga drifttryck Montering och anslutning enligt internationella standarder Möjlighet till integrerade ventiler Gemensamt inlopp för konfigurering av flera motorer zp 44 Storlek PGM Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 2,3 3,0 3,8 4,5 5,3 6,0 6,9 7,6 7,5 Vikt (kg) 2,22 2,27 2,32 2,38 2,43 2,48 2,58 2,63 2,68 Storlek PGM Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 4,5 6,0 7,5 8,3 10,5 12,0 14,3 14,7 14,9 16,7 17,3 Vikt (kg) 3,40 3,47 3,55 3,57 3,71 3,79 3,91 4,06 4,21 4,37 4,45 Storlek PGM Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Ingående effekt (kw) 9,6 11,0 13,1 15,8 17,2 19,3 22,7 26,1 27,0 28,6 31,2 Vikt (kg) 7,92 8,00 8,12 8,29 8,37 8,50 8,70 8,91 9,16 9,49 10,24 Storlek PGM Deplacement (cm 3 /varv) 16,0 19,0 21,0 23,0 26,0 29,0 33,0 36,0 41,0 44,0 46,0 50,0 52,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 12,0 12,1 12,1 12,2 12,3 12,6 12,7 12,8 13,0 13,1 13,2 13,3 13,4 Storlek PGM Deplacement (cm 3 /varv) 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Vikt (kg) 21,0 21,0 22,0 22,0 23,0 23,0 24,0 24,0 25,0 25,0 25,0 19 Parker Hannifin Corporation

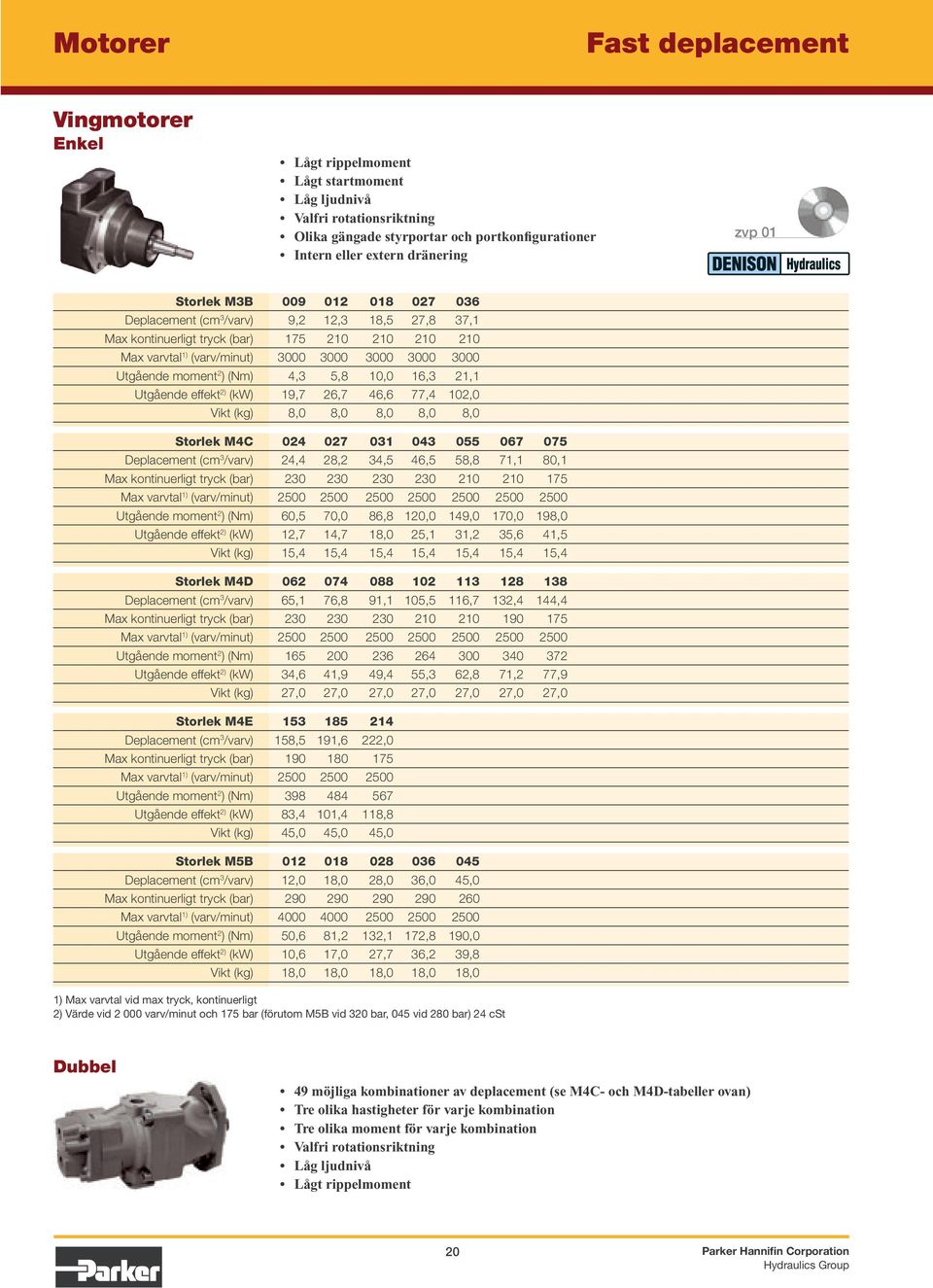

20 Motorer Fast deplacement Vingmotorer Enkel Lågt rippelmoment Lågt startmoment Låg ljudnivå Valfri rotationsriktning Olika gängade styrportar och portkonfigurationer Intern eller extern dränering zvp 01 Storlek M3B Deplacement (cm 3 /varv) 9,2 12,3 18,5 27,8 37,1 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2 ) (Nm) 4,3 5,8 10,0 16,3 21,1 Utgående effekt 2) (kw) 19,7 26,7 46,6 77,4 102,0 Vikt (kg) 8,0 8,0 8,0 8,0 8,0 Storlek M4C Deplacement (cm 3 /varv) 24,4 28,2 34,5 46,5 58,8 71,1 80,1 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2 ) (Nm) 60,5 70,0 86,8 120,0 149,0 170,0 198,0 Utgående effekt 2) (kw) 12,7 14,7 18,0 25,1 31,2 35,6 41,5 Vikt (kg) 15,4 15,4 15,4 15,4 15,4 15,4 15,4 Storlek M4D Deplacement (cm 3 /varv) 65,1 76,8 91,1 105,5 116,7 132,4 144,4 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2 ) (Nm) Utgående effekt 2) (kw) 34,6 41,9 49,4 55,3 62,8 71,2 77,9 Vikt (kg) 27,0 27,0 27,0 27,0 27,0 27,0 27,0 Storlek M4E Deplacement (cm 3 /varv) 158,5 191,6 222,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2 ) (Nm) Utgående effekt 2) (kw) 83,4 101,4 118,8 Vikt (kg) 45,0 45,0 45,0 Storlek M5B Deplacement (cm 3 /varv) 12,0 18,0 28,0 36,0 45,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Utgående moment 2 ) (Nm) 50,6 81,2 132,1 172,8 190,0 Utgående effekt 2) (kw) 10,6 17,0 27,7 36,2 39,8 Vikt (kg) 18,0 18,0 18,0 18,0 18,0 1) Max varvtal vid max tryck, kontinuerligt 2) Värde vid varv/minut och 175 bar (förutom M5B vid 320 bar, 045 vid 280 bar) 24 cst Dubbel 49 möjliga kombinationer av deplacement (se M4C- och M4D-tabeller ovan) Tre olika hastigheter för varje kombination Tre olika moment för varje kombination Valfri rotationsriktning Låg ljudnivå Lågt rippelmoment 20 Parker Hannifin Corporation

21 Motorer Fast deplacement Vingmotorer Fläktmotor M5 Extra kraftiga lager Låga mekaniska förluster Kan förses med integrerade ventiler (antikavitationskontroll, proportionell tryckbegränsningsventil etc) Låg ljudnivå Valfri rotationsriktning möjlig Intern eller extern dränering möjlig i utförande med valfri rotationsriktning zvp01 Storlek M5AF M5BF Deplacement (cm 3 /varv) 6,3 10,0 12,5 16,0 18,0 25,0 12,0 18,0 28,0 36,0 45,0 Max kontinuerligt tryck (bar) Max varvtal 1) (varv/minut) Max varvtal 2) (Nm) 26,1 43,8 55,7 72,4 82,0 107,5 50,6 81,2 132,1 172,8 190,0 Utgående effekt 3) (kw) 5,5 9,1 11,7 15,1 17,1 22,5 10,6 17,0 27,7 36,2 39,8 Vikt (kg) 15,0 15,0 15,0 15,0 15,0 15,0 18,5 18,5 18,5 18,5 18,5 1) Max axelvarvtal vid max tryck 2) Utgående moment vid 24 cst, 320 bar för M5BF, 300 bar för M5AF 3) Utgående effekt vid 24 cst 2000 varv/min, 300 bar M5AF, 320 bar M5BF Gerotormotorer TE Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster Ingen dräneringsledning Balanserade prestanda i båda rotationsriktningarna zm 03 Storlek TE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt kod L och H (kg) 6,7 6,8 6,9 7,0 7,1 7,2 7,6 7,8 8,1 8,3 8,6 8,8 Storlek TE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment( Nm) Vikt kod L och H (kg) 9,1 9,4 9,6 TF Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster Ingen dräneringsledning zm 05 Storlek TF Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt kod H och V (kg) 14,0 14,0 14,2 14,3 14,6 14,9 15,3 15,6 16,3 17,0 17,5 21 Parker Hannifin Corporation

22 Motorer Fast deplacement Gerotormotorer TG Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster Ingen dräneringsledning zm 06 Storlek TG Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt kod H och V (kg) 14,6 14,8 15,1 15,5 15,9 16,1 16,3 16,9 17,5 18,3 19,0 20,5 22,2 BG Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster zm 04 Storlek BG Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Bromsmoment (Nm) Vikt (kg) 14,6 14,8 15,1 15,5 15,9 16,1 16,3 16,9 17,5 18,3 19,0 20,5 22,2 TH Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster Ingen dräneringsledning zm 07 Storlek TH Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt, kod B, X, L, A, Y (kg) 16,9 17,2 17,4 17,8 18,2 18,4 18,6 19,2 19,8 20,6 21,3 22,9 24,5 TK Hög volumetrisk verkningsgrad Lång livslängd Oljeflödet genom motorn kyler splinesförband Axeltätningar för höga tryck Effektiv kylning av axeltätning Högt startmoment Byggda för höga sidolaster Ingen dräneringsledning zm 08 Storlek TK Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max kont utgående moment (Nm) Vikt (kg) 30,8 31,4 32,3 33,2 34,5 36,0 37,9 22 Parker Hannifin Corporation

23 Motorer Fast deplacement Axialkolvmotorer F1 Intermittent tryck upp till 350 bar Axeltappen och monteringsflänsen uppfyller ISO-normen för alla storlekar Mycket låg vikt Lätt att installera, kompakt design Hög total verkningsgrad zp 16 Storlek F1 25-M 41-M 51-M 61-M 81-M 101-M 121-M Deplacement (cm 3 /varv) 25,6 40,9 51,1 59,5 81,6 102,9 118,5 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 200 bar (Nm) Utgående effekt (kw) Vikt (kg) 8,5 8,5 8,5 8,5 12,5 12,5 12,5 F11 Mycket höga varvtal Tryck upp till 420 bar Hög verkningsgrad låga förluster Byggda för höga externa axellaster Tål höga accelerationer och retardationer Mycket hög tillförlitlighet Lätt att underhålla ISO- och SAE-versioner zp 21 Storlek* F Deplacement (cm 3 /varv) 4,9 9,8 12,5 14,3 19,0 150,0 242,0 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 100 bar (Nm) 7,8 15,6 19,8 22,7 30, Vikt (kg) 5 7,5 8,2 8, *Använd serie F12 för deplacement i mellanregistret F12 Mycket höga varvtal Tryck upp till 480 bar Högt startmoment Mycket hög effekttäthet Hög total verkningsgrad Kompakt låg vikt Hjälpventiler finns ISO- och SAE-versioner Hög tillförlitlighet Robust/lätt att underhålla Tål höga axiella och radiella krafter på axeltappen zp 21 Storlek F Deplacement (cm 3 /varv) 30,0 40,0 59,8 80,4 93,0 110,1 125 Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Utgående moment vid 100 bar (Nm) 47,6 63,5 94, Vikt (kg) 12 16, Parker Hannifin Corporation

24 Motorer Fast deplacement Radialkolvmotorer Calzoni MRT/MRTE/MRTF MR/MRE MRD/MRDE Motorer med dubbla deplacement (MRD, MRDE) Högt startmoment: från 90 % till 95 % av teoretiskt värde Noggrann styrning vid mycket låga varvtal Hög verkningsgrad upp till 98 % Låg ljudnivå Tål snabba temperaturväxlingar Reversibel rotationsriktning Lager med lång livslängd Varvtalssensorer och bromsar som tillbehör zm 30 Storlek MR Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MR Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRD Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRDE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRT MRTE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRTF Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Parker Hannifin Corporation

25 Motorer Variabelt deplacement Axialkolvmotorer T12 Särskilt konstruerad för lastbilsbruk Mycket höga varvtal Tryck upp till 480 bar Mycket hög effekt Högt startmoment Låg vikt Hög totalverkningsgrad Axiella portar eller sidoportar Tvåpositionsstyrning Finns i patronversion Servicevänlig zm 22 Storlek T Deplacement max vid 35 (cm 3 /varv) Deplacement min vid 10 (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Hörneffekt, kontinuerligt (kw) Vikt (kg) 26 30,5 V12 Mycket höga varvtal Deplacementförhållande 5:1 Tryck upp till 480 bar Mycket hög effekttäthet Högt startmoment Låg vikt Hög totalverkningsgrad Axiella portar eller sidoportar Styrningar finns för de flesta behov ISO-, SAE- och patronversioner zm 21 Storlek V Deplacement max vid 35 (cm 3 /varv) Deplacement min vid 6,5 (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Hörneffekt, kontinuerligt (kw) Vikt (kg) V14 Tryck upp till 480 bar Höga varvtal tack vare lätta kolvar med laminerade kolvringar och mycket kompakt utformade roterande delar Hög totalverkningsgrad inom hela deplacementområdet 9 kolvar ger högt startmoment och jämn gång Stort deplacementområde 5:1 Kompakt med låg vikt och högt effekt/viktförhållande Låg ljudnivå genom den kompakta, robusta konstruktionen och de jämna strömningskanalerna Positiv kolvlåsning, kraftig synkroniseringsaxel, kraftiga lager och få delar ger en mycket robust motor med lång livslängd och bevisad driftsäkerhet zm 20 Storlek V Deplacement max vid 35 (cm 3 /varv) Deplacement min vid 6,5 (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Hörneffekt, kontinuerligt (kw) Vikt (kg) Parker Hannifin Corporation

26 Motorer Variabelt deplacement Radialkolvmotorer Calzoni MRV/MRVE Motor med variabelt deplacement Deplacementen kan kundanpassas Högt startmoment: från 90 till 95 % av teoretiskt värde Noggrann styrning vid mycket låga varvtal Hög verkningsgrad upp till 98 % Låg ljudnivå Tål snabba temperaturväxlingar Reversibel rotationsriktning Lager med lång livslängd Varvtalssensorer och bromsar som tillbehör zm 30 Storlek MRV Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Storlek MRVE Deplacement (cm 3 /varv) Max kontinuerligt tryck (bar) Max varvtal (varv/minut) Max effekt (kw) Parker Hannifin Corporation

27 Riktningsventiler Open Centre-ventiler Open Centre-system Mobilventiler P70CF F130CF H170CF Open Centre-ventiler används mest i applikationer som behöver enkla, okomplicerade system med låga krav på driftegenskaper. Vår omfattande erfarenhet och våra kvalitetsprodukter gör dock att vi kan erbjuda Open Centre-ventiler som klarar mycket mer, särskilt vad gäller manöveregenskaper. Våra Open Centre-ventiler används av många marknadsledande tillverkare inom maskinindustrin, där man har extremt höga krav på repeterbarhet och exakt och säker manövrering. P70CF och F130CF är konstruerade som moduler. H170CF är av typen monoblock, men ventilblock kan kombineras till ventilpaket som ansluts till en eller flera pumpar. Ventilerna är konstruerade för att användas i många olika applikationer och används i stor omfattning för t ex lastbilskranar, mindre hjullastare, kranar för cementpumpning, skogsmaskiner, renhållningsfordon, borriggar, containerbilar, gaffeltruckar etc. Dessa ventiler kan fås med ett stort antal tillvalskomponenter och monteringsalternativ, som t ex följande: Pumpavlastning med blockerad pumpkanal för nödstopp Tryckbegränsningventil Övertrycksventiler med antikavitationsfunktion Antikavitationsventiler Mottrycksventil Applikationsanpassade slider Tryckkompenserade slider Backventiler för lasthållning Kraftuttag För drift med en eller flera pumpar För drift med en eller flera ventiler (Alternativen varierar för olika ventiler) zv 01 Manövrering Ventil Pumpflöde Tryck l/minut bar Manuell Pneumatisk Hydraulisk Elektrohydraulisk P70CF X X X X F130CF X X X X H170CF X X X X 27 Parker Hannifin Corporation
