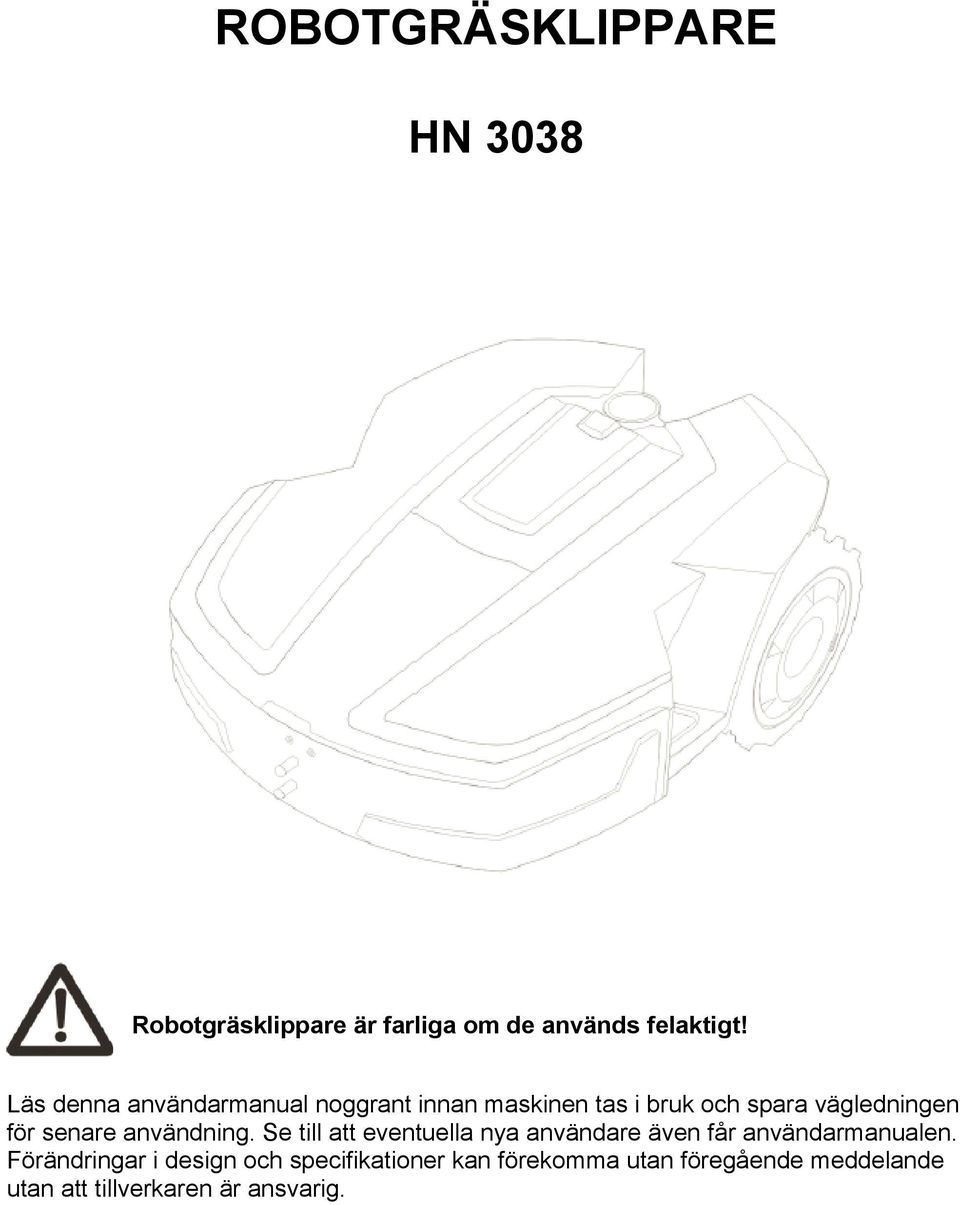

1 ROBOTGRÄSKLIPPARE HN 3038 Robotgräsklippare är farliga om de används felaktigt! Läs denna användarmanual noggrant innan maskinen tas i bruk och spara vägledningen för senare användning. Se till att eventuella nya användare även får användarmanualen. Förändringar i design och specifikationer kan förekomma utan föregående meddelande utan att tillverkaren är ansvarig.

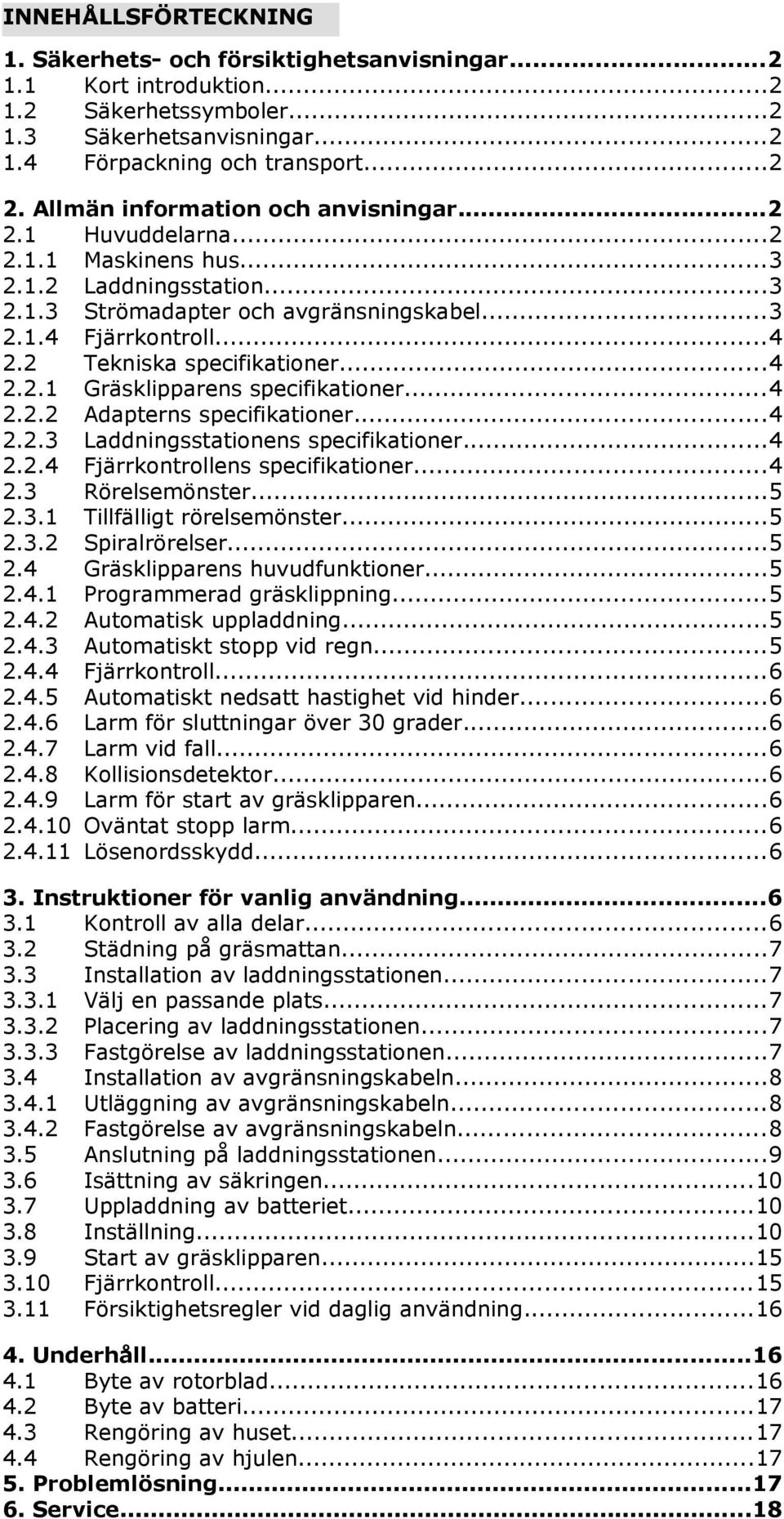

2 INNEHÅLLSFÖRTECKNING 1. Säkerhets- och försiktighetsanvisningar Kort introduktion Säkerhetssymboler Säkerhetsanvisningar Förpackning och transport Allmän information och anvisningar Huvuddelarna Maskinens hus Laddningsstation Strömadapter och avgränsningskabel Fjärrkontroll Tekniska specifikationer Gräsklipparens specifikationer Adapterns specifikationer Laddningsstationens specifikationer Fjärrkontrollens specifikationer Rörelsemönster Tillfälligt rörelsemönster Spiralrörelser Gräsklipparens huvudfunktioner Programmerad gräsklippning Automatisk uppladdning Automatiskt stopp vid regn Fjärrkontroll Automatiskt nedsatt hastighet vid hinder Larm för sluttningar över 30 grader Larm vid fall Kollisionsdetektor Larm för start av gräsklipparen Oväntat stopp larm Lösenordsskydd Instruktioner för vanlig användning Kontroll av alla delar Städning på gräsmattan Installation av laddningsstationen Välj en passande plats Placering av laddningsstationen Fastgörelse av laddningsstationen Installation av avgränsningskabeln Utläggning av avgränsningskabeln Fastgörelse av avgränsningskabeln Anslutning på laddningsstationen Isättning av säkringen Uppladdning av batteriet Inställning Start av gräsklipparen Fjärrkontroll Försiktighetsregler vid daglig användning Underhåll Byte av rotorblad Byte av batteri Rengöring av huset Rengöring av hjulen Problemlösning Service...18

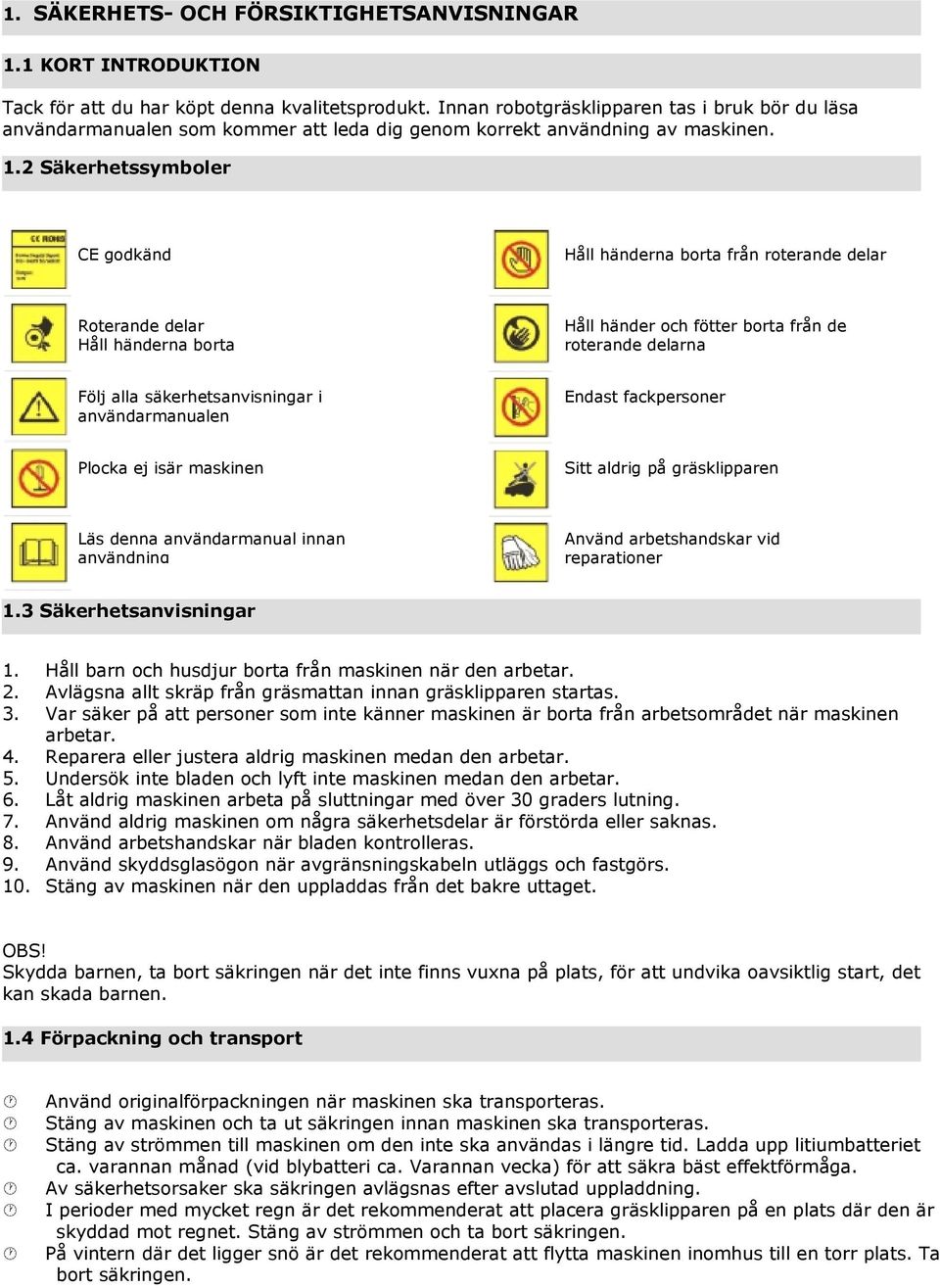

3 1. SÄKERHETS- OCH FÖRSIKTIGHETSANVISNINGAR 1.1 KORT INTRODUKTION Tack för att du har köpt denna kvalitetsprodukt. Innan robotgräsklipparen tas i bruk bör du läsa användarmanualen som kommer att leda dig genom korrekt användning av maskinen. 1.2 Säkerhetssymboler CE godkänd Håll händerna borta från roterande delar Roterande delar Håll händerna borta Håll händer och fötter borta från de roterande delarna Följ alla säkerhetsanvisningar i användarmanualen Endast fackpersoner Plocka ej isär maskinen Sitt aldrig på gräsklipparen Läs denna användarmanual innan användning Använd arbetshandskar vid reparationer 1.3 Säkerhetsanvisningar 1. Håll barn och husdjur borta från maskinen när den arbetar. 2. Avlägsna allt skräp från gräsmattan innan gräsklipparen startas. 3. Var säker på att personer som inte känner maskinen är borta från arbetsområdet när maskinen arbetar. 4. Reparera eller justera aldrig maskinen medan den arbetar. 5. Undersök inte bladen och lyft inte maskinen medan den arbetar. 6. Låt aldrig maskinen arbeta på sluttningar med över 30 graders lutning. 7. Använd aldrig maskinen om några säkerhetsdelar är förstörda eller saknas. 8. Använd arbetshandskar när bladen kontrolleras. 9. Använd skyddsglasögon när avgränsningskabeln utläggs och fastgörs. 10. Stäng av maskinen när den uppladdas från det bakre uttaget. OBS! Skydda barnen, ta bort säkringen när det inte finns vuxna på plats, för att undvika oavsiktlig start, det kan skada barnen. 1.4 Förpackning och transport Använd originalförpackningen när maskinen ska transporteras. Stäng av maskinen och ta ut säkringen innan maskinen ska transporteras. Stäng av strömmen till maskinen om den inte ska användas i längre tid. Ladda upp litiumbatteriet ca. varannan månad (vid blybatteri ca. Varannan vecka) för att säkra bäst effektförmåga. Av säkerhetsorsaker ska säkringen avlägsnas efter avslutad uppladdning. I perioder med mycket regn är det rekommenderat att placera gräsklipparen på en plats där den är skyddad mot regnet. Stäng av strömmen och ta bort säkringen. På vintern där det ligger snö är det rekommenderat att flytta maskinen inomhus till en torr plats. Ta bort säkringen.

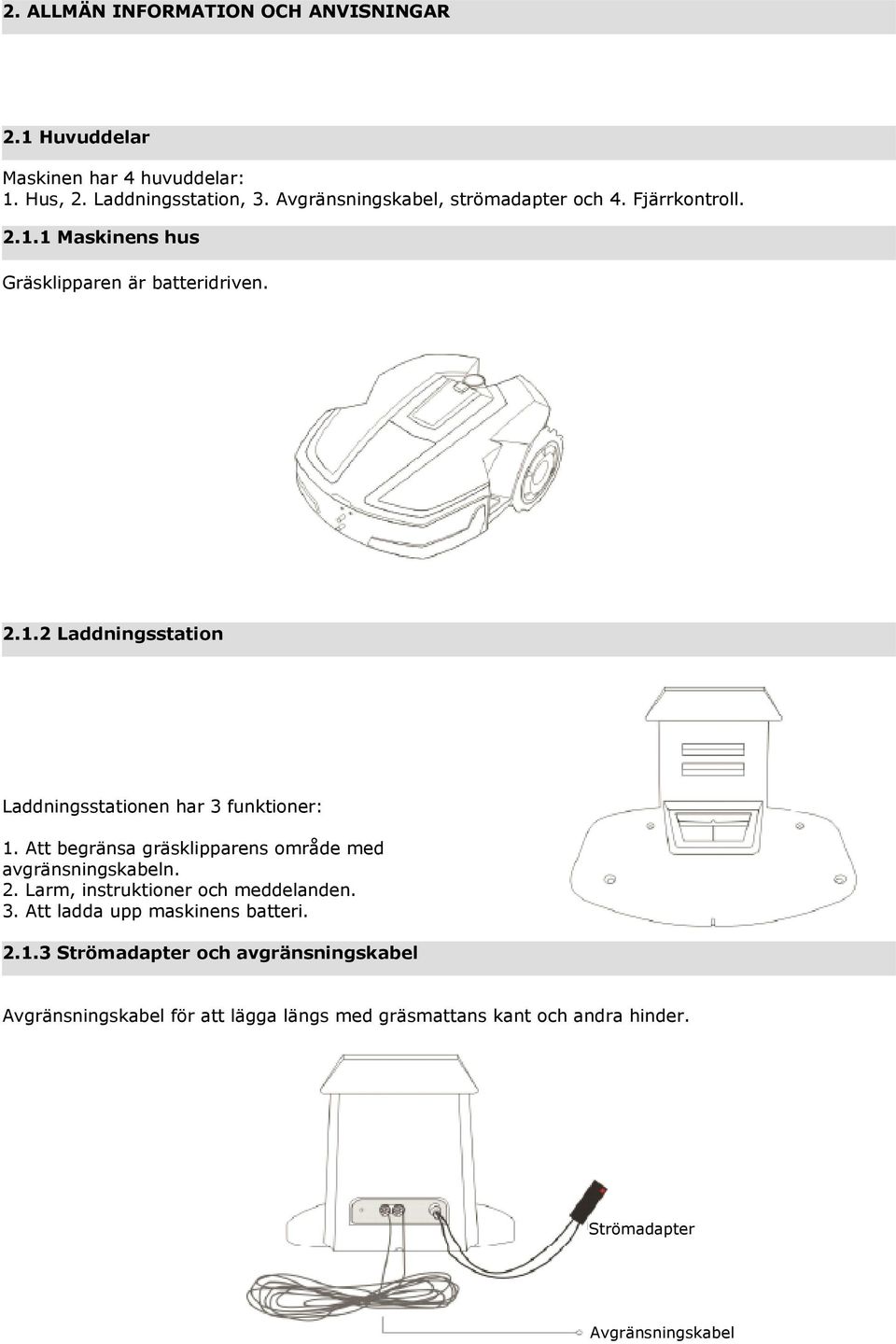

4 2. ALLMÄN INFORMATION OCH ANVISNINGAR 2.1 Huvuddelar Maskinen har 4 huvuddelar: 1. Hus, 2. Laddningsstation, 3. Avgränsningskabel, strömadapter och 4. Fjärrkontroll Maskinens hus Gräsklipparen är batteridriven Laddningsstation Laddningsstationen har 3 funktioner: 1. Att begränsa gräsklipparens område med avgränsningskabeln. 2. Larm, instruktioner och meddelanden. 3. Att ladda upp maskinens batteri Strömadapter och avgränsningskabel Avgränsningskabel för att lägga längs med gräsmattans kant och andra hinder. Strömadapter Avgränsningskabel

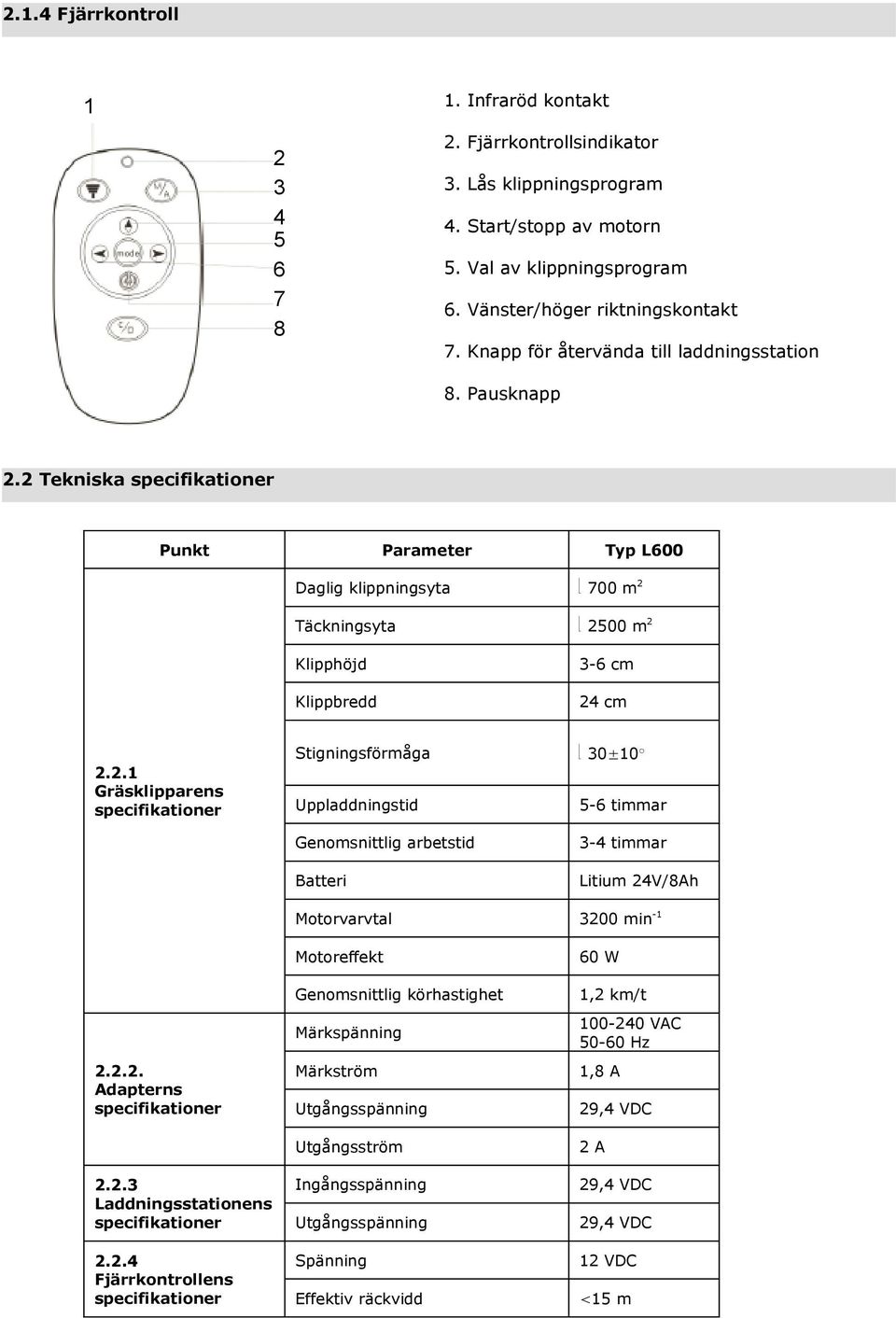

5 2.1.4 Fjärrkontroll 1 1. Infraröd kontakt Fjärrkontrollsindikator 3. Lås klippningsprogram 4. Start/stopp av motorn 5. Val av klippningsprogram 6. Vänster/höger riktningskontakt 7. Knapp för återvända till laddningsstation 8. Pausknapp 2.2 Tekniska specifikationer Punkt Parameter Typ L600 Daglig klippningsyta 700 m 2 Täckningsyta 2500 m 2 Klipphöjd Klippbredd 3-6 cm 24 cm Gräsklipparens specifikationer Stigningsförmåga 30±10 Uppladdningstid 5-6 timmar Genomsnittlig arbetstid Batteri 3-4 timmar Litium 24V/8Ah Motorvarvtal 3200 min Adapterns specifikationer Laddningsstationens specifikationer Fjärrkontrollens specifikationer Motoreffekt Genomsnittlig körhastighet Märkspänning Märkström Utgångsspänning Utgångsström Ingångsspänning Utgångsspänning Spänning Effektiv räckvidd 60 W 1,2 km/t VAC Hz 1,8 A 29,4 VDC 2 A 29,4 VDC 29,4 VDC 12 VDC <15 m

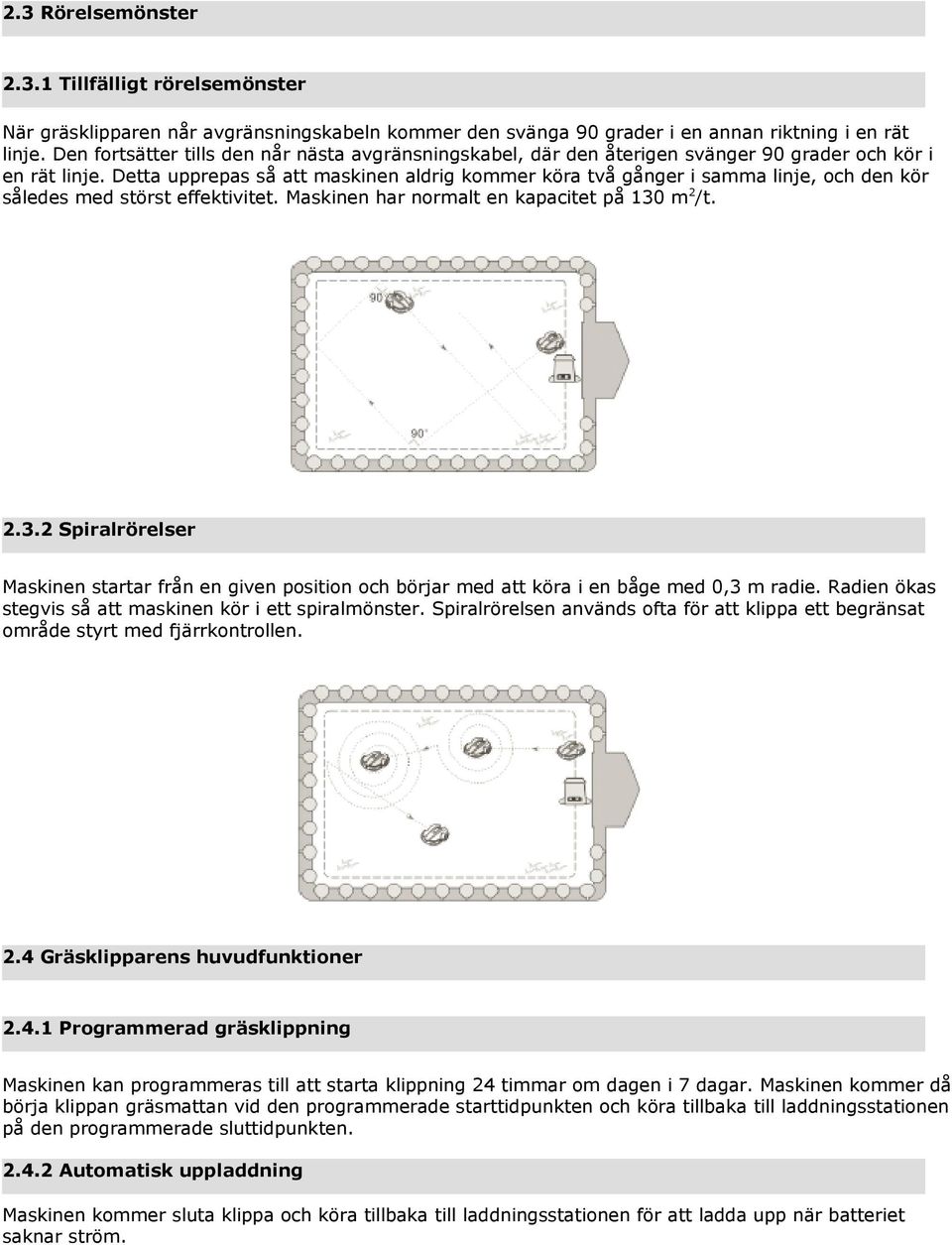

6 2.3 Rörelsemönster Tillfälligt rörelsemönster När gräsklipparen når avgränsningskabeln kommer den svänga 90 grader i en annan riktning i en rät linje. Den fortsätter tills den når nästa avgränsningskabel, där den återigen svänger 90 grader och kör i en rät linje. Detta upprepas så att maskinen aldrig kommer köra två gånger i samma linje, och den kör således med störst effektivitet. Maskinen har normalt en kapacitet på 130 m 2 /t Spiralrörelser Maskinen startar från en given position och börjar med att köra i en båge med 0,3 m radie. Radien ökas stegvis så att maskinen kör i ett spiralmönster. Spiralrörelsen används ofta för att klippa ett begränsat område styrt med fjärrkontrollen. 2.4 Gräsklipparens huvudfunktioner Programmerad gräsklippning Maskinen kan programmeras till att starta klippning 24 timmar om dagen i 7 dagar. Maskinen kommer då börja klippan gräsmattan vid den programmerade starttidpunkten och köra tillbaka till laddningsstationen på den programmerade sluttidpunkten Automatisk uppladdning Maskinen kommer sluta klippa och köra tillbaka till laddningsstationen för att ladda upp när batteriet saknar ström.

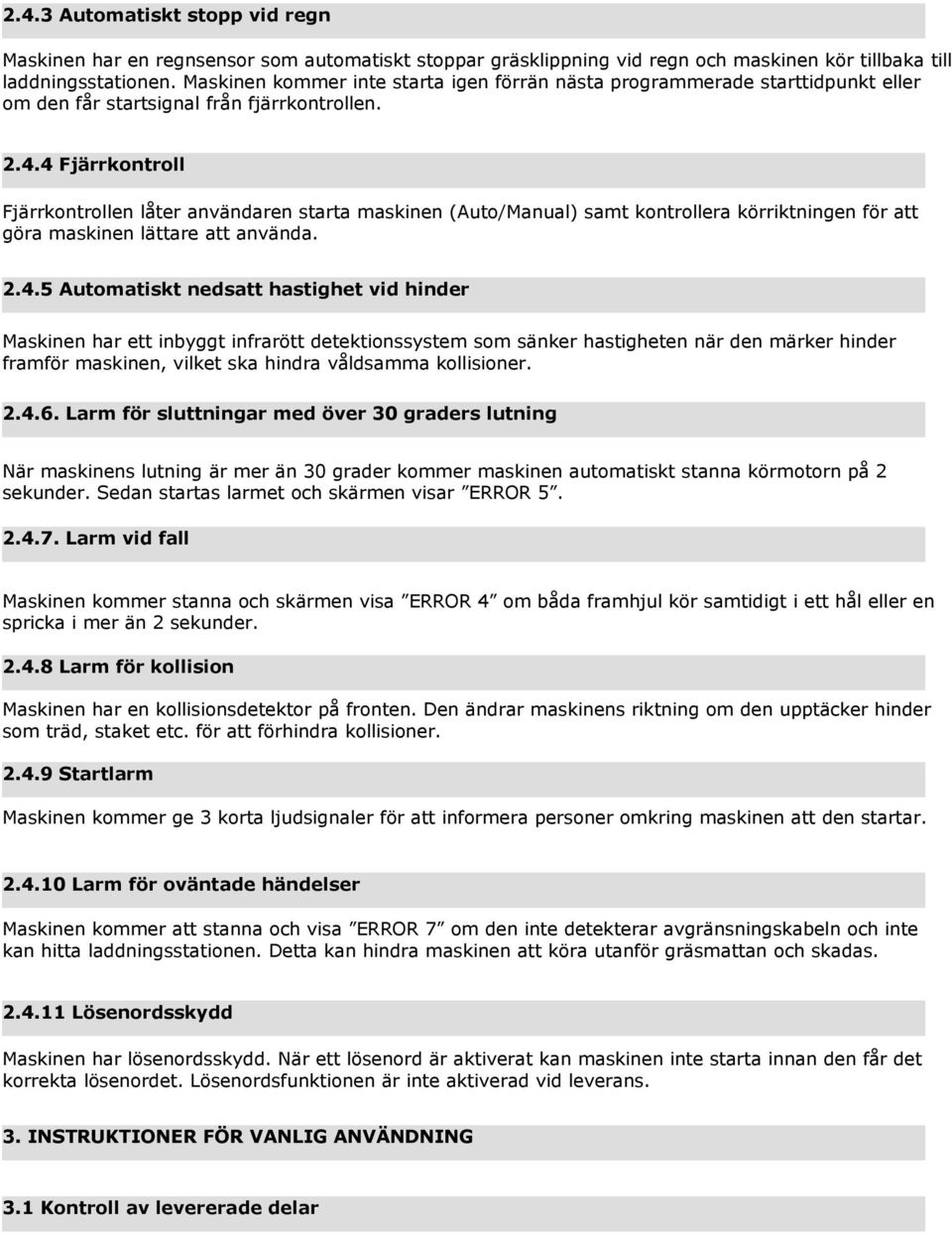

7 2.4.3 Automatiskt stopp vid regn Maskinen har en regnsensor som automatiskt stoppar gräsklippning vid regn och maskinen kör tillbaka till laddningsstationen. Maskinen kommer inte starta igen förrän nästa programmerade starttidpunkt eller om den får startsignal från fjärrkontrollen Fjärrkontroll Fjärrkontrollen låter användaren starta maskinen (Auto/Manual) samt kontrollera körriktningen för att göra maskinen lättare att använda Automatiskt nedsatt hastighet vid hinder Maskinen har ett inbyggt infrarött detektionssystem som sänker hastigheten när den märker hinder framför maskinen, vilket ska hindra våldsamma kollisioner Larm för sluttningar med över 30 graders lutning När maskinens lutning är mer än 30 grader kommer maskinen automatiskt stanna körmotorn på 2 sekunder. Sedan startas larmet och skärmen visar ERROR Larm vid fall Maskinen kommer stanna och skärmen visa ERROR 4 om båda framhjul kör samtidigt i ett hål eller en spricka i mer än 2 sekunder Larm för kollision Maskinen har en kollisionsdetektor på fronten. Den ändrar maskinens riktning om den upptäcker hinder som träd, staket etc. för att förhindra kollisioner Startlarm Maskinen kommer ge 3 korta ljudsignaler för att informera personer omkring maskinen att den startar Larm för oväntade händelser Maskinen kommer att stanna och visa ERROR 7 om den inte detekterar avgränsningskabeln och inte kan hitta laddningsstationen. Detta kan hindra maskinen att köra utanför gräsmattan och skadas Lösenordsskydd Maskinen har lösenordsskydd. När ett lösenord är aktiverat kan maskinen inte starta innan den får det korrekta lösenordet. Lösenordsfunktionen är inte aktiverad vid leverans. 3. INSTRUKTIONER FÖR VANLIG ANVÄNDNING 3.1 Kontroll av levererade delar

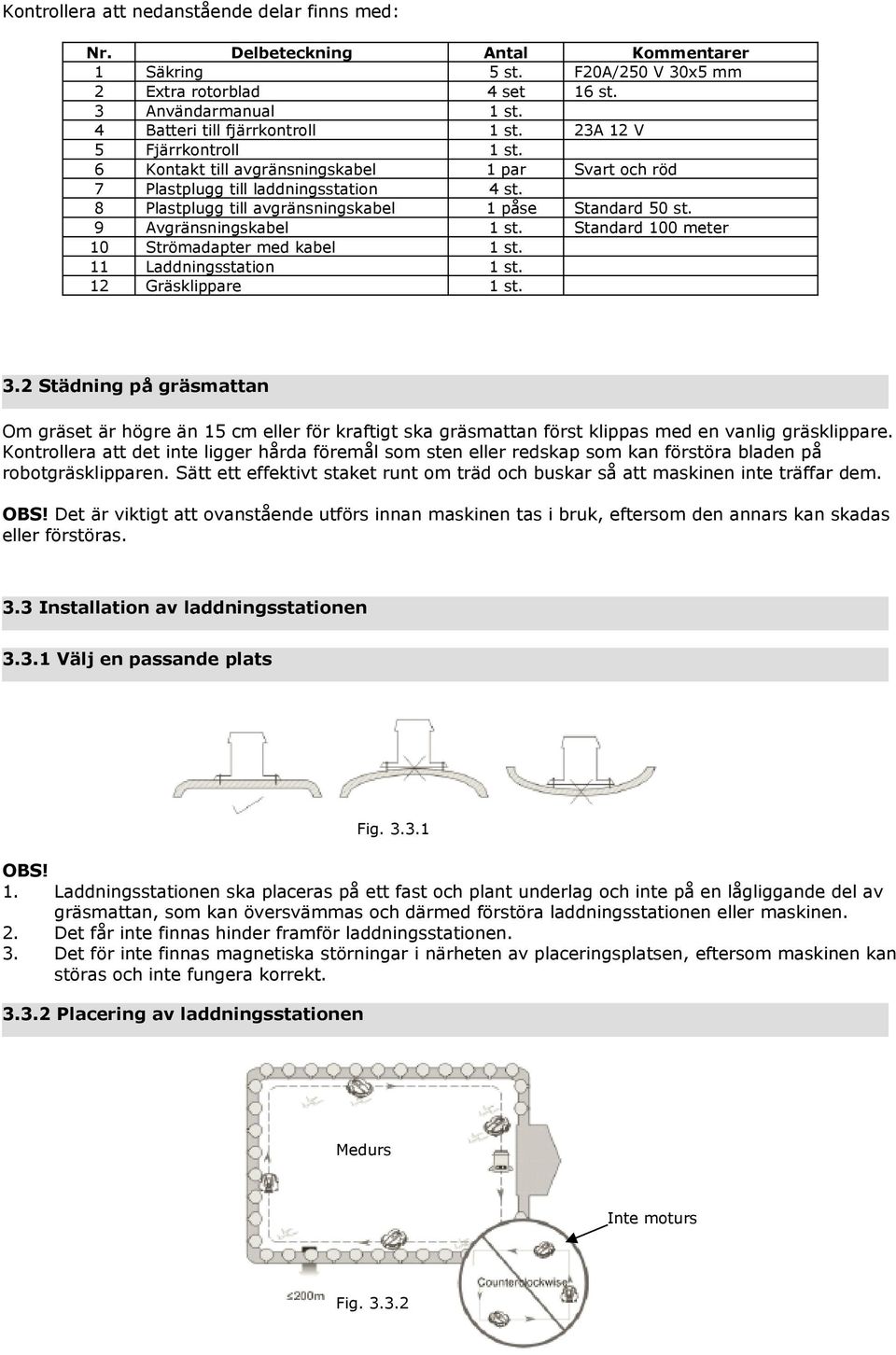

8 Kontrollera att nedanstående delar finns med: Nr. Delbeteckning Antal Kommentarer 1 Säkring 5 st. F20A/250 V 30x5 mm 2 Extra rotorblad 4 set 16 st. 3 Användarmanual 1 st. 4 Batteri till fjärrkontroll 1 st. 23A 12 V 5 Fjärrkontroll 1 st. 6 Kontakt till avgränsningskabel 1 par Svart och röd 7 Plastplugg till laddningsstation 4 st. 8 Plastplugg till avgränsningskabel 1 påse Standard 50 st. 9 Avgränsningskabel 1 st. Standard 100 meter 10 Strömadapter med kabel 1 st. 11 Laddningsstation 1 st. 12 Gräsklippare 1 st. 3.2 Städning på gräsmattan Om gräset är högre än 15 cm eller för kraftigt ska gräsmattan först klippas med en vanlig gräsklippare. Kontrollera att det inte ligger hårda föremål som sten eller redskap som kan förstöra bladen på robotgräsklipparen. Sätt ett effektivt staket runt om träd och buskar så att maskinen inte träffar dem. OBS! Det är viktigt att ovanstående utförs innan maskinen tas i bruk, eftersom den annars kan skadas eller förstöras. 3.3 Installation av laddningsstationen Välj en passande plats Fig OBS! 1. Laddningsstationen ska placeras på ett fast och plant underlag och inte på en lågliggande del av gräsmattan, som kan översvämmas och därmed förstöra laddningsstationen eller maskinen. 2. Det får inte finnas hinder framför laddningsstationen. 3. Det för inte finnas magnetiska störningar i närheten av placeringsplatsen, eftersom maskinen kan störas och inte fungera korrekt Placering av laddningsstationen Medurs Inte moturs Fig

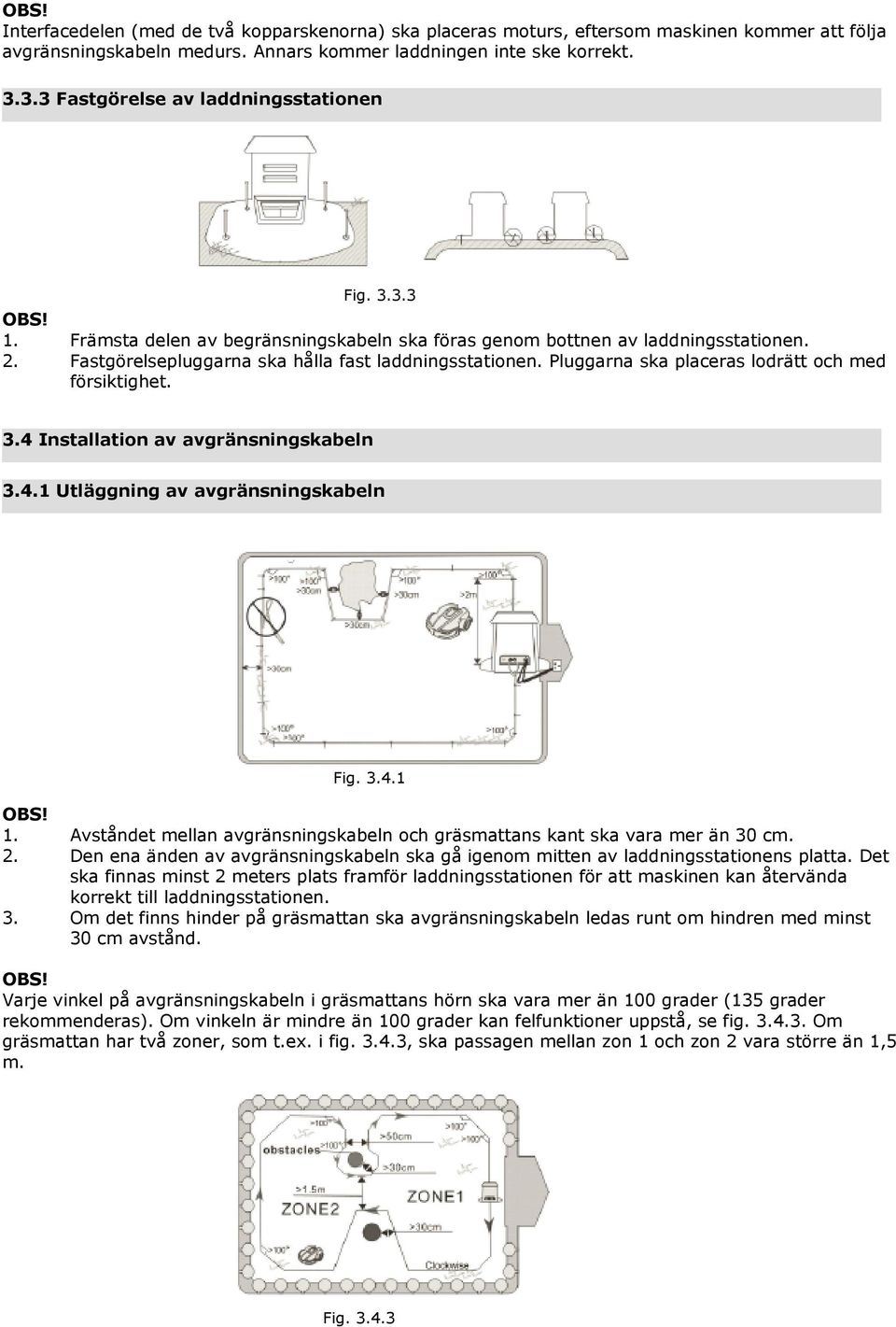

9 OBS! Interfacedelen (med de två kopparskenorna) ska placeras moturs, eftersom maskinen kommer att följa avgränsningskabeln medurs. Annars kommer laddningen inte ske korrekt Fastgörelse av laddningsstationen Fig OBS! 1. Främsta delen av begränsningskabeln ska föras genom bottnen av laddningsstationen. 2. Fastgörelsepluggarna ska hålla fast laddningsstationen. Pluggarna ska placeras lodrätt och med försiktighet. 3.4 Installation av avgränsningskabeln Utläggning av avgränsningskabeln Fig OBS! 1. Avståndet mellan avgränsningskabeln och gräsmattans kant ska vara mer än 30 cm. 2. Den ena änden av avgränsningskabeln ska gå igenom mitten av laddningsstationens platta. Det ska finnas minst 2 meters plats framför laddningsstationen för att maskinen kan återvända korrekt till laddningsstationen. 3. Om det finns hinder på gräsmattan ska avgränsningskabeln ledas runt om hindren med minst 30 cm avstånd. OBS! Varje vinkel på avgränsningskabeln i gräsmattans hörn ska vara mer än 100 grader (135 grader rekommenderas). Om vinkeln är mindre än 100 grader kan felfunktioner uppstå, se fig Om gräsmattan har två zoner, som t.ex. i fig , ska passagen mellan zon 1 och zon 2 vara större än 1,5 m. Fig

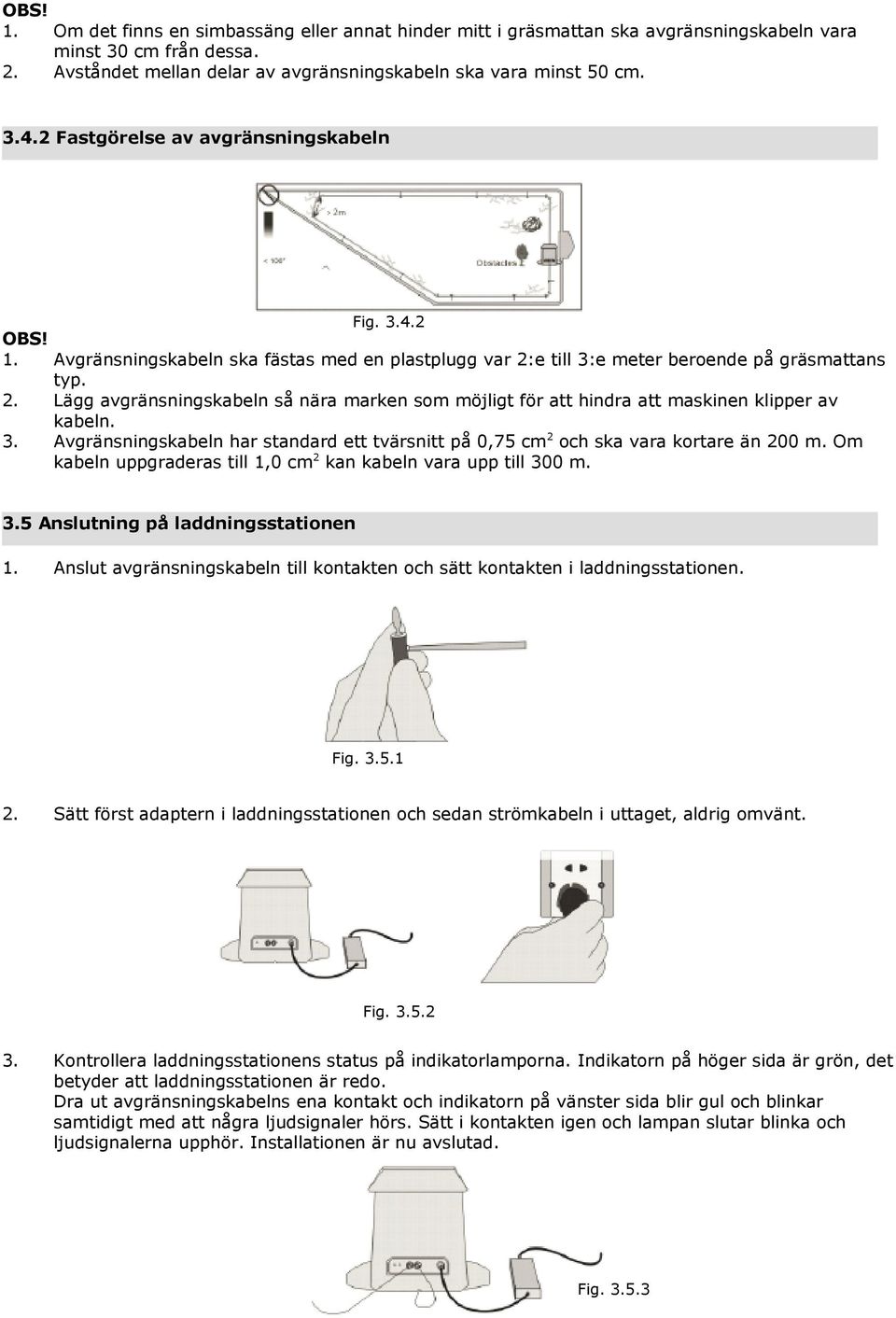

10 OBS! 1. Om det finns en simbassäng eller annat hinder mitt i gräsmattan ska avgränsningskabeln vara minst 30 cm från dessa. 2. Avståndet mellan delar av avgränsningskabeln ska vara minst 50 cm Fastgörelse av avgränsningskabeln Fig OBS! 1. Avgränsningskabeln ska fästas med en plastplugg var 2:e till 3:e meter beroende på gräsmattans typ. 2. Lägg avgränsningskabeln så nära marken som möjligt för att hindra att maskinen klipper av kabeln. 3. Avgränsningskabeln har standard ett tvärsnitt på 0,75 cm 2 och ska vara kortare än 200 m. Om kabeln uppgraderas till 1,0 cm 2 kan kabeln vara upp till 300 m. 3.5 Anslutning på laddningsstationen 1. Anslut avgränsningskabeln till kontakten och sätt kontakten i laddningsstationen. Fig Sätt först adaptern i laddningsstationen och sedan strömkabeln i uttaget, aldrig omvänt. Fig Kontrollera laddningsstationens status på indikatorlamporna. Indikatorn på höger sida är grön, det betyder att laddningsstationen är redo. Dra ut avgränsningskabelns ena kontakt och indikatorn på vänster sida blir gul och blinkar samtidigt med att några ljudsignaler hörs. Sätt i kontakten igen och lampan slutar blinka och ljudsignalerna upphör. Installationen är nu avslutad. Fig

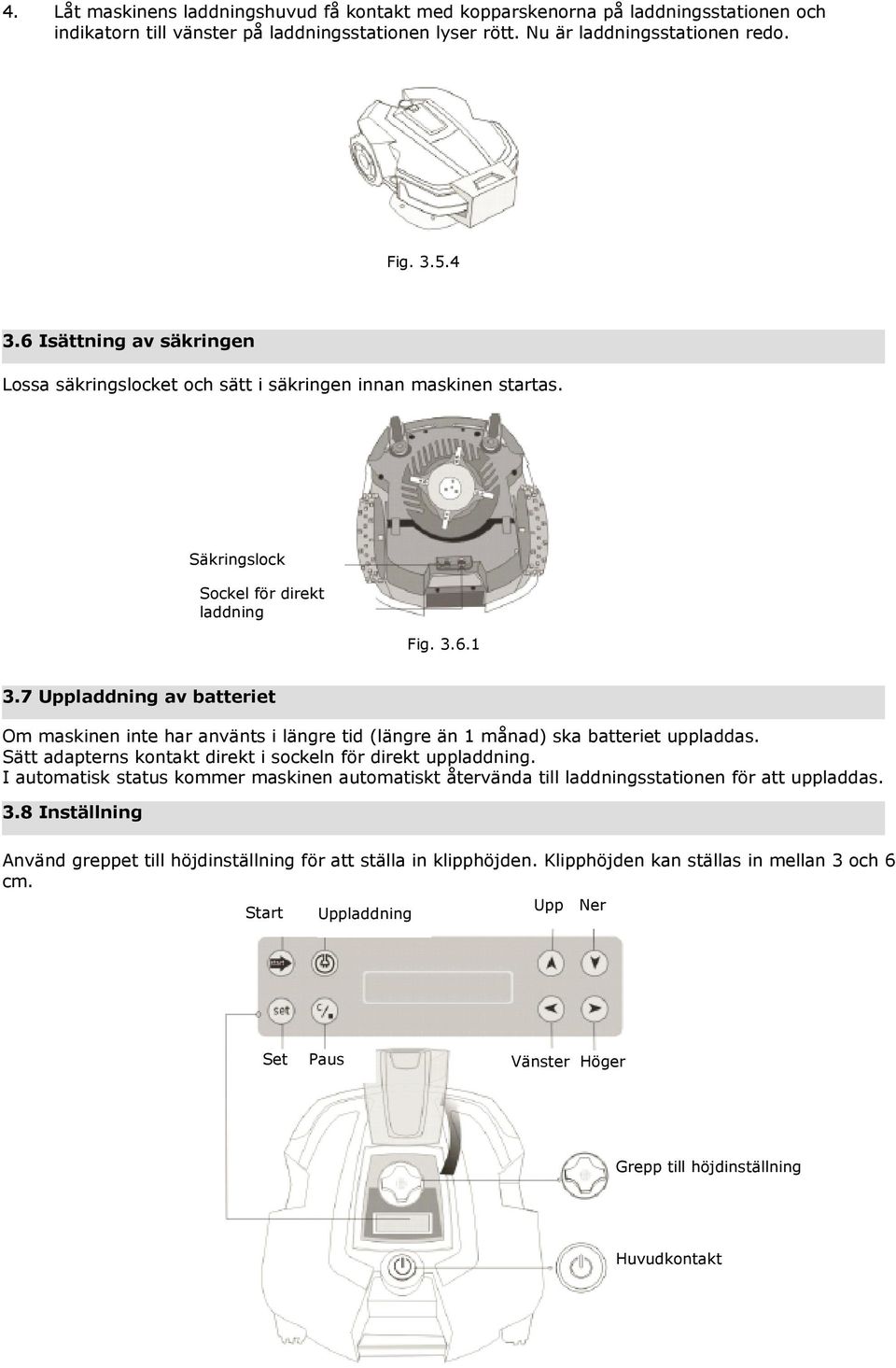

11 4. Låt maskinens laddningshuvud få kontakt med kopparskenorna på laddningsstationen och indikatorn till vänster på laddningsstationen lyser rött. Nu är laddningsstationen redo. Fig Isättning av säkringen Lossa säkringslocket och sätt i säkringen innan maskinen startas. Säkringslock Sockel för direkt laddning Fig Uppladdning av batteriet Om maskinen inte har använts i längre tid (längre än 1 månad) ska batteriet uppladdas. Sätt adapterns kontakt direkt i sockeln för direkt uppladdning. I automatisk status kommer maskinen automatiskt återvända till laddningsstationen för att uppladdas. 3.8 Inställning Använd greppet till höjdinställning för att ställa in klipphöjden. Klipphöjden kan ställas in mellan 3 och 6 cm. Start Uppladdning Upp Ner Set Paus Vänster Höger Grepp till höjdinställning Huvudkontakt

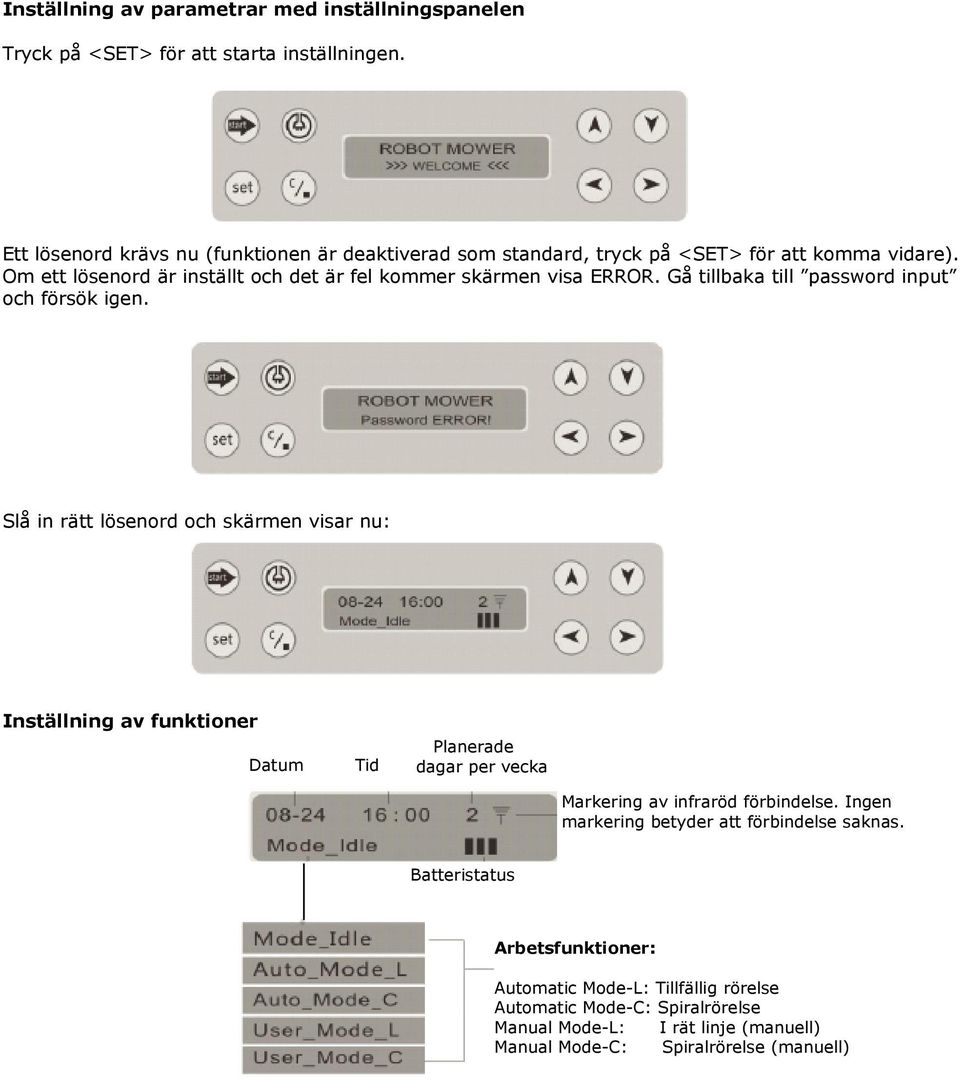

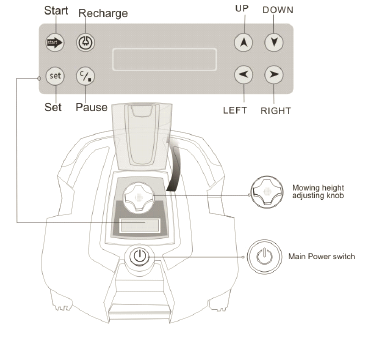

12 Inställning av parametrar med inställningspanelen Tryck på <SET> för att starta inställningen. Ett lösenord krävs nu (funktionen är deaktiverad som standard, tryck på <SET> för att komma vidare). Om ett lösenord är inställt och det är fel kommer skärmen visa ERROR. Gå tillbaka till password input och försök igen. Slå in rätt lösenord och skärmen visar nu: Inställning av funktioner Datum Tid Planerade dagar per vecka Markering av infraröd förbindelse. Ingen markering betyder att förbindelse saknas. Batteristatus Arbetsfunktioner: Automatic Mode-L: Tillfällig rörelse Automatic Mode-C: Spiralrörelse Manual Mode-L: I rät linje (manuell) Manual Mode-C: Spiralrörelse (manuell)

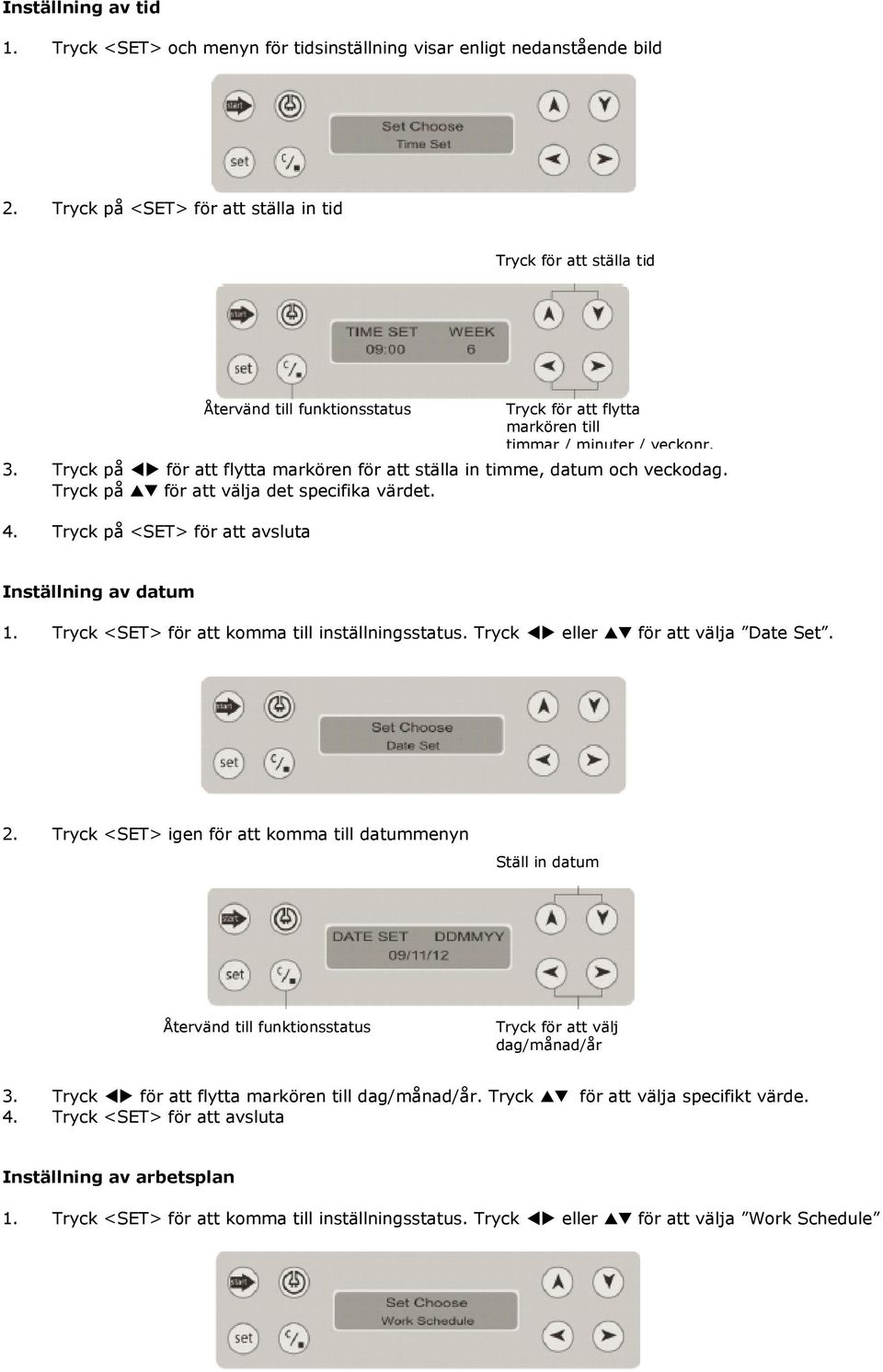

13 Inställning av tid 1. Tryck <SET> och menyn för tidsinställning visar enligt nedanstående bild 2. Tryck på <SET> för att ställa in tid Tryck för att ställa tid Återvänd till funktionsstatus 3. Tryck på för att flytta markören för att ställa in timme, datum och veckodag. Tryck på för att välja det specifika värdet. 4. Tryck på <SET> för att avsluta Tryck för att flytta markören till timmar / minuter / veckonr. Inställning av datum 1. Tryck <SET> för att komma till inställningsstatus. Tryck eller för att välja Date Set. 2. Tryck <SET> igen för att komma till datummenyn Ställ in datum Återvänd till funktionsstatus Tryck för att välj dag/månad/år 3. Tryck för att flytta markören till dag/månad/år. Tryck för att välja specifikt värde. 4. Tryck <SET> för att avsluta Inställning av arbetsplan 1. Tryck <SET> för att komma till inställningsstatus. Tryck eller för att välja Work Schedule

14 2. Tryck <SET> igen för att välja veckodagsmenyn Tryck för att aktivera Återvänd till funktionsstatus Tryck för att ta bort aktivering, från vänster mot höger 3. Tryck för att välja måndag till söndag. 4. Tryck för att sätta 0 eller 1. 1 är aktiverat, 0 är deaktiverat. Sätt aktuell veckodag. 5. Tryck <Set> för att ställa in arbetstider. 6. Tryck för att flytta markören till timmar och minuter och tryck sedan på för att ställa in de aktuella talen. Den första tiden är starttid och den andra stopptid. 7. Tryck <SET> för att avsluta Inställning av lösenord 1. Tryck <SET> för att komma till inställningsstatus. Tryck eller för att välja Password Set. 2. Tryck <SET> igen för att öppna lösenordsmenyn. 3. Det gamla lösenordet 0000 ska först slås in och sedan trycks <SET> igen för att komma till ny lösenordsmeny.

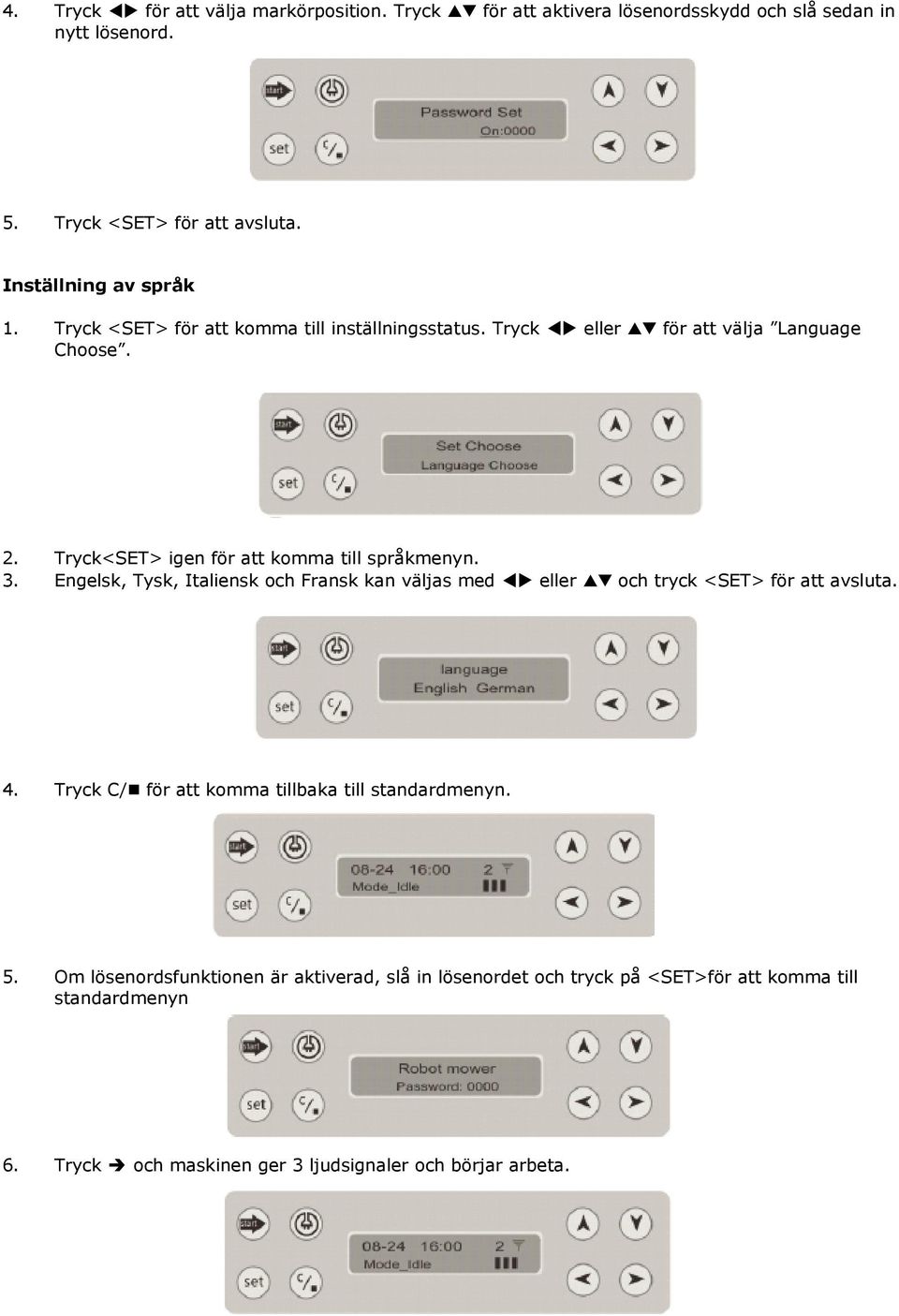

15 4. Tryck för att välja markörposition. Tryck för att aktivera lösenordsskydd och slå sedan in nytt lösenord. 5. Tryck <SET> för att avsluta. Inställning av språk 1. Tryck <SET> för att komma till inställningsstatus. Tryck eller för att välja Language Choose. 2. Tryck<SET> igen för att komma till språkmenyn. 3. Engelsk, Tysk, Italiensk och Fransk kan väljas med eller och tryck <SET> för att avsluta. 4. Tryck C/ för att komma tillbaka till standardmenyn. 5. Om lösenordsfunktionen är aktiverad, slå in lösenordet och tryck på <SET>för att komma till standardmenyn 6. Tryck och maskinen ger 3 ljudsignaler och börjar arbeta.

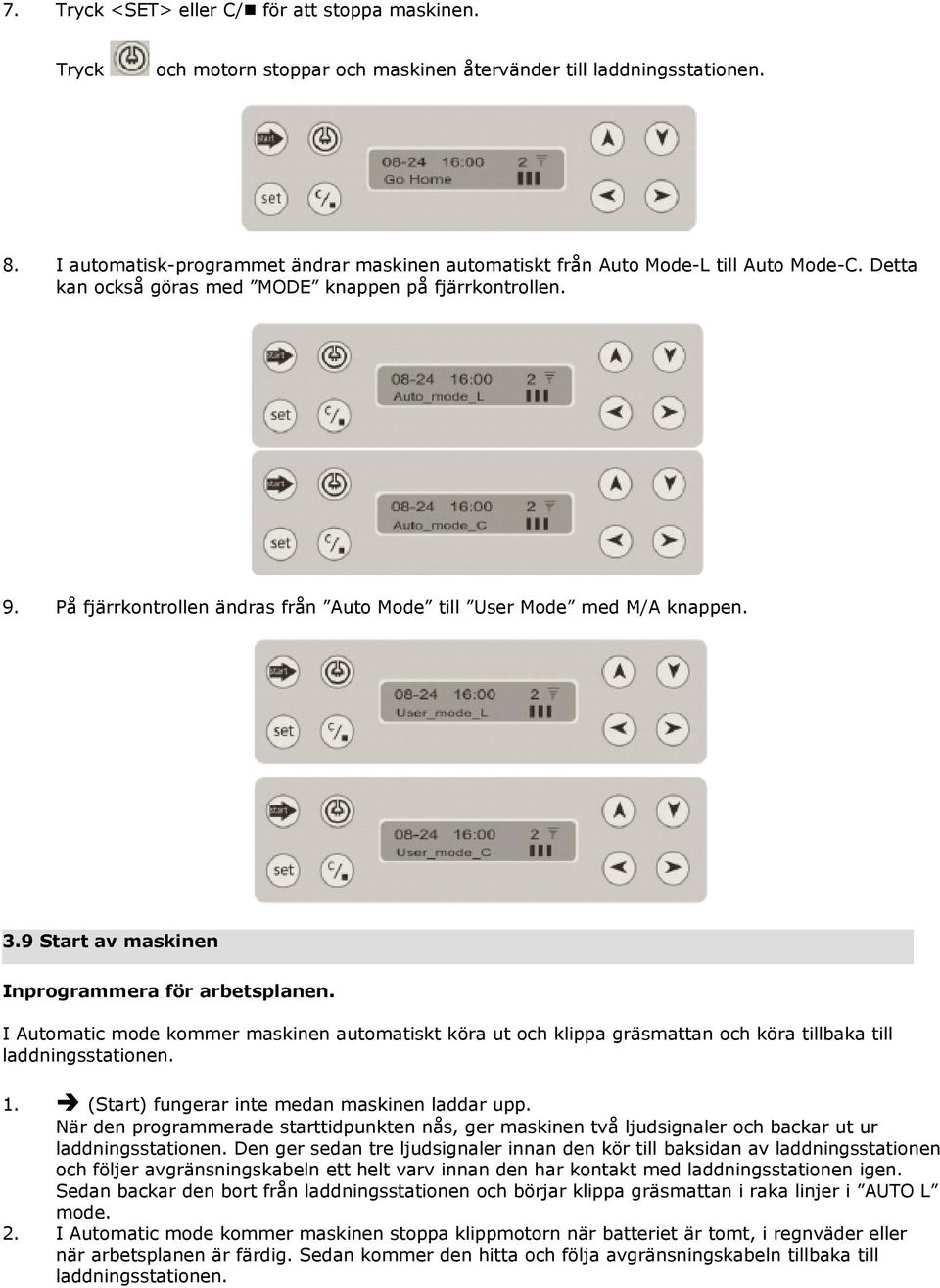

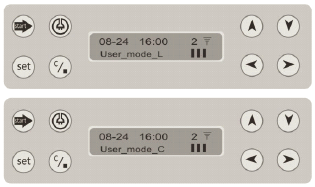

16 7. Tryck <SET> eller C/ för att stoppa maskinen. Tryck och motorn stoppar och maskinen återvänder till laddningsstationen. 8. I automatisk-programmet ändrar maskinen automatiskt från Auto Mode-L till Auto Mode-C. Detta kan också göras med MODE knappen på fjärrkontrollen. 9. På fjärrkontrollen ändras från Auto Mode till User Mode med M/A knappen. 3.9 Start av maskinen Inprogrammera för arbetsplanen. I Automatic mode kommer maskinen automatiskt köra ut och klippa gräsmattan och köra tillbaka till laddningsstationen. 1. (Start) fungerar inte medan maskinen laddar upp. När den programmerade starttidpunkten nås, ger maskinen två ljudsignaler och backar ut ur laddningsstationen. Den ger sedan tre ljudsignaler innan den kör till baksidan av laddningsstationen och följer avgränsningskabeln ett helt varv innan den har kontakt med laddningsstationen igen. Sedan backar den bort från laddningsstationen och börjar klippa gräsmattan i raka linjer i AUTO L mode. 2. I Automatic mode kommer maskinen stoppa klippmotorn när batteriet är tomt, i regnväder eller när arbetsplanen är färdig. Sedan kommer den hitta och följa avgränsningskabeln tillbaka till laddningsstationen.

17 3. När maskinen återigen är fullt uppladdad kör den 2-3 cm baklänges från laddningskontakten. Detta minskar batteriets uppladdningstid och ökar batteriet livslängd. Följ nedanstående instruktioner vid manuell styrning. 1. Ställ maskinen på gräsmattan och tryck starta maskinen. När maskinen nu kör på gräsmattan kommer den inte arbeta längs avgränsningskabeln, men direkt. 2. Maskinens riktning och mode kan nu styras med fjärrkontrollen och därmed anpassas till den aktuella uppgiften Fjärrkontrollen Maskinen kan nu styras till start/paus, svängning till höger/vänster, ändra mode, infraröd till-/frånkoppling samt start/stopp med fjärrkontrollen. : Höger vänster kontroll, tryck på knappen tills maskinen har nått den önskade riktningen och släpp sedan knappen. Ju längre knappen hålls intryckt, desto mer svänger maskinen. : Start/stopp av klippmotorn. När det trycks på knappen medan motorn kör så stannar motorn och omvänt. : Ett tryck på denna knapp stoppar klippmotorn och maskinen återvänder till laddningsstationen för att ladda upp. : Denna knapp kopplar det infraröda systemet på och av. C/ : Start/paus. Denna knapp ändrar maskinen från att köra till att pausa och omvänt. : Mode-knappen ändrar rak rörelseriktning till spiralrörelse och omvänt. : M/A knappen låser maskinen i klippfunktionen. Infrarött system på/av Fjärrkontrollsindikator Lås i klippfunktion Start/stopp klippmotor Välj klippfunktion Höger/vänster riktning Återvänd till uppladdning Paus

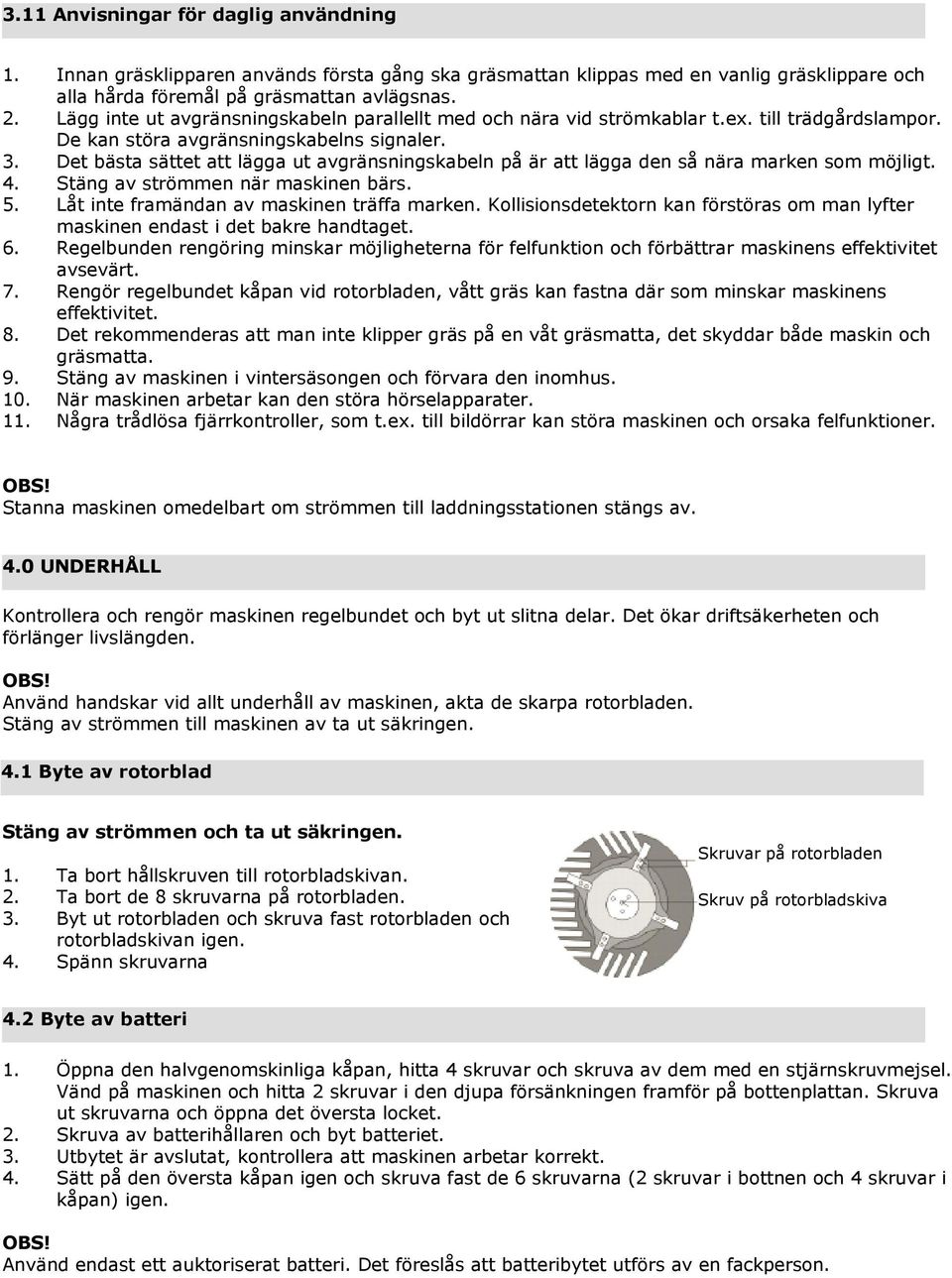

18 3.11 Anvisningar för daglig användning 1. Innan gräsklipparen används första gång ska gräsmattan klippas med en vanlig gräsklippare och alla hårda föremål på gräsmattan avlägsnas. 2. Lägg inte ut avgränsningskabeln parallellt med och nära vid strömkablar t.ex. till trädgårdslampor. De kan störa avgränsningskabelns signaler. 3. Det bästa sättet att lägga ut avgränsningskabeln på är att lägga den så nära marken som möjligt. 4. Stäng av strömmen när maskinen bärs. 5. Låt inte framändan av maskinen träffa marken. Kollisionsdetektorn kan förstöras om man lyfter maskinen endast i det bakre handtaget. 6. Regelbunden rengöring minskar möjligheterna för felfunktion och förbättrar maskinens effektivitet avsevärt. 7. Rengör regelbundet kåpan vid rotorbladen, vått gräs kan fastna där som minskar maskinens effektivitet. 8. Det rekommenderas att man inte klipper gräs på en våt gräsmatta, det skyddar både maskin och gräsmatta. 9. Stäng av maskinen i vintersäsongen och förvara den inomhus. 10. När maskinen arbetar kan den störa hörselapparater. 11. Några trådlösa fjärrkontroller, som t.ex. till bildörrar kan störa maskinen och orsaka felfunktioner. OBS! Stanna maskinen omedelbart om strömmen till laddningsstationen stängs av. 4.0 UNDERHÅLL Kontrollera och rengör maskinen regelbundet och byt ut slitna delar. Det ökar driftsäkerheten och förlänger livslängden. OBS! Använd handskar vid allt underhåll av maskinen, akta de skarpa rotorbladen. Stäng av strömmen till maskinen av ta ut säkringen. 4.1 Byte av rotorblad Stäng av strömmen och ta ut säkringen. 1. Ta bort hållskruven till rotorbladskivan. 2. Ta bort de 8 skruvarna på rotorbladen. 3. Byt ut rotorbladen och skruva fast rotorbladen och rotorbladskivan igen. 4. Spänn skruvarna Skruvar på rotorbladen Skruv på rotorbladskiva 4.2 Byte av batteri 1. Öppna den halvgenomskinliga kåpan, hitta 4 skruvar och skruva av dem med en stjärnskruvmejsel. Vänd på maskinen och hitta 2 skruvar i den djupa försänkningen framför på bottenplattan. Skruva ut skruvarna och öppna det översta locket. 2. Skruva av batterihållaren och byt batteriet. 3. Utbytet är avslutat, kontrollera att maskinen arbetar korrekt. 4. Sätt på den översta kåpan igen och skruva fast de 6 skruvarna (2 skruvar i bottnen och 4 skruvar i kåpan) igen. OBS! Använd endast ett auktoriserat batteri. Det föreslås att batteribytet utförs av en fackperson.

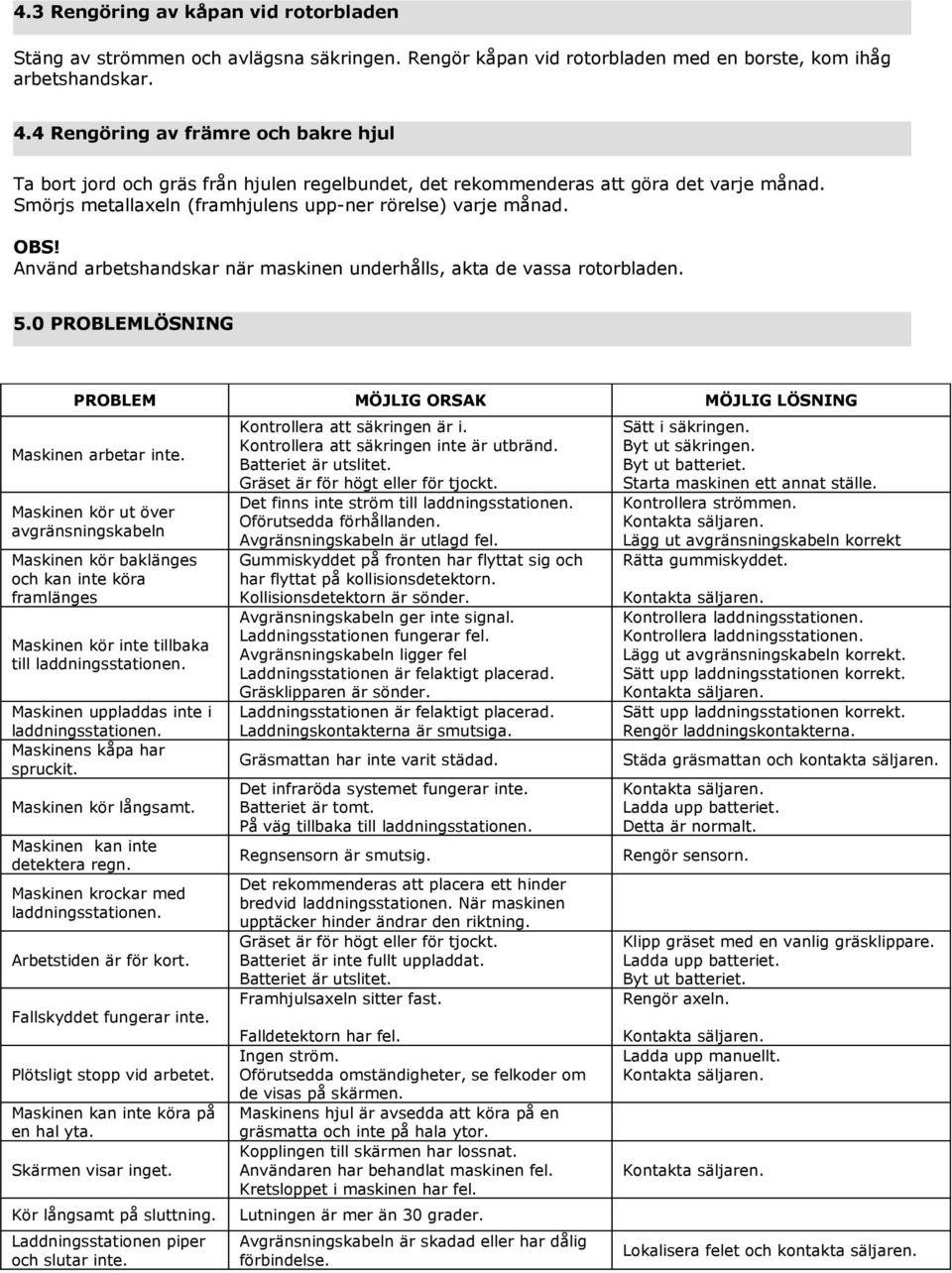

19 4.3 Rengöring av kåpan vid rotorbladen Stäng av strömmen och avlägsna säkringen. Rengör kåpan vid rotorbladen med en borste, kom ihåg arbetshandskar. 4.4 Rengöring av främre och bakre hjul Ta bort jord och gräs från hjulen regelbundet, det rekommenderas att göra det varje månad. Smörjs metallaxeln (framhjulens upp-ner rörelse) varje månad. OBS! Använd arbetshandskar när maskinen underhålls, akta de vassa rotorbladen. 5.0 PROBLEMLÖSNING PROBLEM MÖJLIG ORSAK MÖJLIG LÖSNING Maskinen arbetar inte. Maskinen kör ut över avgränsningskabeln Maskinen kör baklänges och kan inte köra framlänges Maskinen kör inte tillbaka till laddningsstationen. Maskinen uppladdas inte i laddningsstationen. Maskinens kåpa har spruckit. Maskinen kör långsamt. Maskinen kan inte detektera regn. Maskinen krockar med laddningsstationen. Arbetstiden är för kort. Fallskyddet fungerar inte. Plötsligt stopp vid arbetet. Maskinen kan inte köra på en hal yta. Skärmen visar inget. Kör långsamt på sluttning. Laddningsstationen piper och slutar inte. Kontrollera att säkringen är i. Kontrollera att säkringen inte är utbränd. Batteriet är utslitet. Gräset är för högt eller för tjockt. Det finns inte ström till laddningsstationen. Oförutsedda förhållanden. Avgränsningskabeln är utlagd fel. Gummiskyddet på fronten har flyttat sig och har flyttat på kollisionsdetektorn. Kollisionsdetektorn är sönder. Avgränsningskabeln ger inte signal. Laddningsstationen fungerar fel. Avgränsningskabeln ligger fel Laddningsstationen är felaktigt placerad. Gräsklipparen är sönder. Laddningsstationen är felaktigt placerad. Laddningskontakterna är smutsiga. Gräsmattan har inte varit städad. Det infraröda systemet fungerar inte. Batteriet är tomt. På väg tillbaka till laddningsstationen. Regnsensorn är smutsig. Det rekommenderas att placera ett hinder bredvid laddningsstationen. När maskinen upptäcker hinder ändrar den riktning. Gräset är för högt eller för tjockt. Batteriet är inte fullt uppladdat. Batteriet är utslitet. Framhjulsaxeln sitter fast. Falldetektorn har fel. Ingen ström. Oförutsedda omständigheter, se felkoder om de visas på skärmen. Maskinens hjul är avsedda att köra på en gräsmatta och inte på hala ytor. Kopplingen till skärmen har lossnat. Användaren har behandlat maskinen fel. Kretsloppet i maskinen har fel. Lutningen är mer än 30 grader. Avgränsningskabeln är skadad eller har dålig förbindelse. Sätt i säkringen. Byt ut säkringen. Byt ut batteriet. Starta maskinen ett annat ställe. Kontrollera strömmen. Kontakta säljaren. Lägg ut avgränsningskabeln korrekt Rätta gummiskyddet. Kontakta säljaren. Kontrollera laddningsstationen. Kontrollera laddningsstationen. Lägg ut avgränsningskabeln korrekt. Sätt upp laddningsstationen korrekt. Kontakta säljaren. Sätt upp laddningsstationen korrekt. Rengör laddningskontakterna. Städa gräsmattan och kontakta säljaren. Kontakta säljaren. Ladda upp batteriet. Detta är normalt. Rengör sensorn. Klipp gräset med en vanlig gräsklippare. Ladda upp batteriet. Byt ut batteriet. Rengör axeln. Kontakta säljaren. Ladda upp manuellt. Kontakta säljaren. Kontakta säljaren. Lokalisera felet och kontakta säljaren.

20 Laddningsstationens indikatorlampa lyser inte. Fjärrkontrollens räckvidd är för kort. Fjärrkontrollindikatorn fungerar inte. Maskinen väsnas mer än normalt. Felkodsförklaring Dålig kabelförbindelse. Strömadaptern har fel. Laddningsstationen har fel. Batteriet är slut. Batteriet är tomt. Fjärrkontrollen är sönder och ska bytas ut Rotorbladskivan har lossnat. Rotorblad är förstörda. Kontrollera förbindelsen. Byt ut adaptern. Kontakta säljaren. Byt ut batteriet. Byt batteriet. Kontakta säljaren. Skruva fast rotorbladskivan. Byt ut rotorbladen. ERROR1 Batterispänningen är för låg. Ladda upp batteriet. ERROR2 Klippmotorn drar för mycket ström. Justera klipphöjden. ERROR3 Körmotorn drar för mycket ström. Flytta maskinen och starta igen. ERROR4 ERROR5 ERROR6 ERROR7 Maskinen har lyft sig, säkerhetslarm. Lutning mer än 30 grader. Maskinen har inte fått signal från avgränsningskabeln i mer än 4 minuter. Maskinen detekterar inte signal för felaktigt utlagd avgränsningskabel, inte ström till laddningsstation, samt okänd störning. Larmet slutar inom 5 sekunder, om mer än 5 sekunder ska maskinen startas om. Larmet slutar inom 5 sekunder, om mer än 5 sekunder ska maskinen startas om. Starta om maskinen. Starta om maskinen. 6.0 SERVICE Vid behov av service på din Selekta robotgräsklipparen hänvisas du till Harald Nyborgs serviceavdelning telefonnummer Du kan också kontakta din lokala Harald Nyborg-butik. OBSERVERA: Denna symbol betyder att denna produkt inte får slängas med hushållsavfallet. Uttjänta produkter ska lämnas till en återvinningsstation så att de kan upparbetas på miljömässigt korrekt sätt och de återvinningsbara delarna utvinnas. Med reservationer för eventuella tryckfel. EU-importör: Harald Nyborg AB, Gammel Höjmevej 30, DK Odense SV.
