1 28 manual TM GREENMATE smart gräsklippare som hittar hem TM GREENMATE smart gräsklippare som hittar hem

2 2 3 Tänk på att: Varsågod en ny grön kompis Läsa igenom samtliga säkerhetsföreskrifter och följ samtliga anvisningar i instruktionsboken för att garantin på produkten ska gälla. Tack! Tack för att du har valt Greenmates självgående gräsklippare. Vi hoppas du kommer att spara tid och samtidigt få en grön och fin gräsmatta. Före du använder dig av din Greenmate, läs igenom hela bruksanvisningen för att installation och nyttjande ska ske på rätt sätt och du ska få bästa möjliga klippresultat. Instruktionsboken guidar dig genom installationen av klipparen så du kommer igång med din Greenmate snabbt och enkelt. Garanti Om du följer samtliga säkerhetsföreskrifter och anvisningar i instruktionsboken har din Greenmate 2 års produktgaranti. Har du problem med din klippare vänder du dig till oss på Greenmate för snabb service. Tack! Följ oss på facebook - facebook.com/greenmate-mower

3 4 5 Säkerhetsföreskrifter Greenmate är CE-godkänd enligt följande standarder. En : Elektriska hushållsapparater, elverktyg och liknande bruksföremål - Elektromagnetisk kompatibilitet. En : Elektromagnetisk kompatibilitet (EMC) - Del 3-2: Gränsvärden - Gränser för övertoner förorsakade av apparater med matningsström högst 16 A per fas. En : Elektromagnetisk kompatibilitet (EMC) - Del 3-3: Gränsvärden - Begränsning av spänningsfluktuationer och flimmer i lågspänningsdistributionssystem förorsakade av apparater med märkström högst 16 A per fas utan särskilda anslutningsvillkor förklaring till varningssymboler som du hittar på din greenmate Tänk på att: Försiktighetsåtgärder Försiktighetsåtgärderna är till för din säkerhet så läs noga igenom dem. När klipparen är igång, låt inte barn eller husdjur vara i vägen för gräsklipparen. Städa undan prylar, grenar och skräp från din gräsmatta innan du startar din robotgräsklippare. Se till att personer som inte är förtrogna med gräsklipparen inte använder den. CE-godkänd Roterande delar Håll händer och fötter borta. Följ alla varningssymboler och försiktighetsanvisningarna i denna handbok. Ta inte isär, ömtåligt och farligt. Håll händerna borta från rörliga delar. Håll händer och fötter borta från de roterande knivarna. Placera aldrig händer eller fötter nära eller under själva gräsklipparen när den är igång. Får endast hanteras av auktoriserad personal. Stå eller åk aldrig på klipparen. Reparera eller justera aldrig denna maskin medan den är igång. Inspektera aldrig knivblad eller lyft aldrig gräsklipparen medan den arbetar. Låt aldrig klipparen arbeta på sluttningar över 30 grader. Använd aldrig gräsklipparen när någon säkerhetsdel är skadad. Var vänlig använd säkerhetshandskar när du inspektera knivarna Använd skyddsglasögon och handskar när du installera linan och fäster märlorna. Tänk på att smala rör eller ben på exempelvis studsmattor kan vara svåra för Greenmats stötskydd att känna av. Läs den här bruksanvisningen före användning. Använd skyddshandskar vid service av gräsklipparen. Tänk på att: Om det har varit blåsigt någon dag ta en runda på tomten och plocka undan lösa grenar.

4 6 7 What s in the Box Allt detta följer med din nya Greenmate. 1st klippare 1st laddstation 1st fjärrkontroll 1st batteri 12v 150 meter avgränsningslina 70 st märlor till avgränsningslinan 4 st spik till laddstation 4st extra knivar 2 st säkringar (30A) 2 st kontakter till avgränsningslinan 1st transformator till laddstation Svensk bruksanvisning Vid transport av gräsklipparen, använd alltid originalförpackning. Spara därför denna! Greenmate TM 70st märlor Svensk bruksanvisning Laddstation Fjärrkontroll + 1st batteri 12v 4st spik till laddstation 4st extra knivar 150 meter avgränsningslina 2st säkring

5 8 9 Nu börjar det roliga! Följ följande 9 steg och du är igång och klipper 1 Kontrollera att alla delar finns 1 Kontrollera att alla delar finns 2 Sätt in Säkringen 1st klippare 1st laddstation 4 Programmera gräsklipparen 3 Laddning av maskinen Pricka av delarna så du vet vad som är vad 1st fjärrkontroll 1st batteri 12v 150 meter avgränsningslina 70 st märlor till avgränsningslinan 5 8 Förbered din gräsmatta inkoppling av linan i laddstationen 6 7 Laddstationen skall sättas upp Dra linan 4 st spik till laddstation 4st extra knivar 2 st säkringar (30A) 2 st kontakter till avgränsningslinan 1st transformator till laddstation Svensk bruksanvisning 9 Starta klipparen

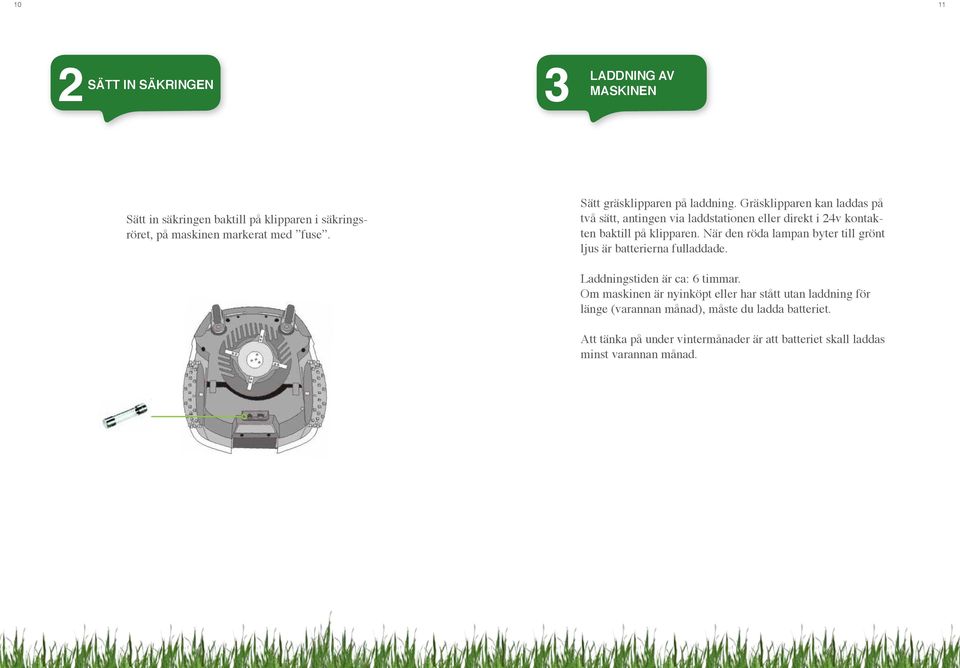

6 Sätt in Säkringen 3 Laddning av maskinen Sätt in säkringen baktill på klipparen i säkringsröret, på maskinen markerat med fuse. Sätt gräsklipparen på laddning. Gräsklipparen kan laddas på två sätt, antingen via laddstationen eller direkt i 24v kontakten baktill på klipparen. När den röda lampan byter till grönt ljus är batterierna fulladdade. Laddningstiden är ca: 6 timmar. Om maskinen är nyinköpt eller har stått utan laddning för länge (varannan månad), måste du ladda batteriet. Att tänka på under vintermånader är att batteriet skall laddas minst varannan månad.

7 Programmera gräsklipparen Slå först på gräsklipparen via den röda strömbrytaren Ställ in arbetstider på dygnet Tryck på set tills du kommer till work schedule för att ställa in vilken tid på dygnet den skall klippa. Tänk på att: I början kan det vara smart att köra en testrunda dagtid när du är hemma för att säkerställa att du har gjort rätt. Tryck på set för att öppna upp kontrollpanelen. Är klipparen lösenordsskyddad så måste lösenordet slås in. Är inget lösenord satt så kommer du direkt till datumsättning. Vid ny leverans är klipparen programmerad utan lösenord. Om fel lösenord matas in kommer det att dyka upp ERROR i displayen. Från - Till tid på dynet Ändra lösenord Tryck på set tills du kommer till password Första gången du ställer in lösenordet är den satt på off, ändra till on och mata in ditt lösenord som du själv väljer. För att ändra lösenord senare så måste det gamla lösenordet först slås in, tryck set för att öppna menyn för byte av lösenord. Om lösenordet är fel kommer ett felmeddelande fram. Ställ in datum: Tryck på set tills du kommer till date för att ange datum i menyn. Dag/Månad/År Ställ in vilka veckodagar den skall klippa på Tryck på set tills du kommer till week för att ange vilka dagar klipparen skall arbeta. 1=arbetsdag 0=vilodag Du kan alltid trycka för att återgå till startmenyn direkt. Du kan stänga av/på lösenordsskyddet genom att sätta On eller Off framför siffrorna. Om du ändrar lösenordet till Off, behöver du inte mata in lösenordet när du startar maskinen nästa gång. Du kommer då till startmenyn direkt. Du måste trycka på set för att slutföra hela installationen, menyinställningen visas och återgår sedan till startmenyn. Se till så du kommer ihåg lösenordet även efter vinterförvaring. Skriv ner den här!

8 Laddstationen skall sättas upp Förbered din 5 gräsmatta Förbered din gräsmattan för Greenmate Om din gräsmatta är mer än 8 cm högt, använd traditionell gräsklippare för att klippa och samla in allt gräs på gräsmattan. Om gräsklipparen varit avstängd av någon anledning under en längre tid så att gräset överstiger 8 cm. Klipp då ner gräset med en traditionell klippare. För att uppnå bästa resultat så är det bra om du fyller i ojämnheter och hålor i gräsmattan. Laddstationen Placera laddstationen så att det är minst 2 meter fri yta framför och bakom stationen. Stationen måste förankras stabilt i marken och placeras regnfritt. Laddstation skall monteras på jämn och plan yta. Med fördel kan laddstationen placeras på trädgårdsplattor och på detta vis få en plan yta och stabil förankring. Sätt gärna upp några skydd/hinder på sidorna och bakom laddningsstationen för att undvika att klipparen kör på laddningsstationen vid klippning. Klipparen går medsols på linan, placering av laddstationen ska vara så att gräsklipparen kan gå in medsols. Anslut 24v kontakten till laddstationen. Transformatorn/omvandlaren får inte förvaras utomhus om den inte säkras med ett skydd som har normklassning IP65. För bästa klippresultat låt inte Greenmate klippa när det är dagg i gräsmattan eller när den är blöt. Tänk på att: Transformatorn/omvandlare skall förvaras inomhus alternativt skyddas med produkt som är normklassad IP65. Laddstation skall förankras. Det skall vara 2 m fri yta framför/bakom laddstationen. Laddstationen skall stå på regnfri plats.

9 Dra linan Viktigt! Dra linan runt hinder som blomsterland och vattenhinder. Linan ska alltid dras medsols och 30cm från kanten av gräsmattan eller hinder. Linan Börja med bestämma klippområdet. Linan ska dras som en sluten cirkel/krets med start och stopp vid laddstationen. Gräsklipparen går över linan med halva kroppen när den ska tillbaka till laddstationen. För att förhindra att gräsklipparen klipper av linan ska linan placeras någon centimeter ner i gräsmattan. Gör en skåra i gräsmattan och lägg ner linan och fäst den med medföljande märlor med jämna mellanrum. Det är mycket viktigt att linan är sträckt! Linan skall dras så att den bildar en sluten cirkel med start och stopp vid laddstationen. Det får inte under några omständigheter finnas knutar eller trassel på linan! Kabelanslutningens ände ska placeras rakt in i laddningsstationen. Avståndet mellan linan och kanten av gräsmattan eller barriär ska vara minst 30 cm. Var försiktig med att vinkla linan för mycket vid brant sluttning för att undvika risk med att klipparen glider över linan och hamnar på fel sida klippområdet. Hörnens vinkel får inte vara mindre än 90 grader! Linan ska vara i rak vinkel mot laddningsstationen över en längd av minst 2 meter; innan och efter laddningsstationen. Linan får inte trasslas till utan måste vara sträckt! Viktigt! Lina måste vara sträck utan knutar eller trassel. Vinklar får inte vara mindre 90 grader Tips! För en enklare installation trä en pinne igenom rullen och använd den som vinda.

10 18 19 inkoppling av linan i laddsta- 8 tionen 9 Starta klipparen Linan Laddstationen ska stå på den plats där linan går in och ut, marken där laddstationen står ska vara jämn och plan. Klipparen går medsols på linan, placering av laddstationen ska vara så att gräsklipparen kan gå in medsols. Felaktig installationsriktning är inte tillåten. I ena riktningen ska linan passera i centrum av och under laddningsstationen och sedan kopplas in i anslutningen på laddstationen. När du sätter på laddningsstationen skall lysdioden lysa grönt. Vid felaktig anslutning av laddstationen kommer stationen att skicka en stark larmsignal, den gula lampan blinkar och larmet går. Längden på linan som har en diameter på 1 mm, får inte överstiga 200m. Starta gräsklipparen Om du genomfört stegen 1-8 är det dags att starta din Greenmate. Tryck på START för att starta klipparen, om gräsklipparen är i laddningsstationen och om linans anslutning är riktigt kommer gräsklipparen först backa ur laddningsstationen, sedan köra fram någon meter för att pausa och starta knivarna. Samtidig som den börjar klippa, ljuder tre alarmsignaler för att uppmärksamma operatören om att knivarna är igång. Klipparen börjar sedan klippa gräset och den flyttar kroppen till höger och tillbaka när den når gränsen vid linan eller ett hinder. Klipparen går ibland in över linan, piper till och letar sedan upp laddstationen. Efter att den haft kontakt med plåten i laddningsstationen, kommer den gå ut igen och fortsätta klippa. Tips. Bästa klipphöjd för gräsmatta är 4-5 cm. medsols motsols

11 20 21 Fördjupning Fjärrkontrollens funktioner Tips. Använd justering ny miljö då klippområdet har förändrats/justerats så att gräsklipparens kompassfunktion anpassar sig till den nya klippytan Fördjupning Klippning utan gräs Pausknappen kontrollerar manuell start och stopp av gräsklipparen. Efter att ha stoppat gräsklipparen med fjärrkontrollen och om du använder fjärrkontrollen för att starta maskinen, upprepar den det föregående arbetsläget. Varje gång innan gräsklipparen börjar klippa igen, lyder det först tre signaler för att varna operatören att knivarna startar. När gräsklipparen lämnar linan för att gå ett linjärt sicksack-mönster och inte hittar något gräs under 30sek eller när den når linan, kommer den att gå på en rak linje och klippa på måfå. Efter 1.4 sek av kontinuerlig klippning kommer den vända tillbaka och gå i sicksack-mönster. Den kommer att leta efter oklippt gräs genom att alternera sina klipp program tills den finner det oklippta gräset. Lägesknapp byter mellan klipp program, det finns olika arbetslägen, spiralklippning, rak vertikal klippning och Slumpmässig. Återgå till laddning För att manuellt styra gräsklipparen tillbaka till laddstation. Vänster eller höger knapp - styr gräsklipparen manuellt åt vänster eller höger; Infraröd knapp Stänga av eller på infraröd sensor. Justering ny miljö Använd denna knapp då klippområdet har förändrats/justerats så att gräsklipparens kompassfunktion anpassar sig till den nya klippytan. 1.4 sek. kontinuerlig klippning 30 sek. utan gräs Manuell/automatik växla mellan manuell/automatisk arbetsläge för gräsklipparen. Infraröd knapp Manuell/automatik Justering ny miljö Lägesknapp Vänster eller höger knapp Återgå till laddning Pausknappen

12 22 23 Fördjupning Olika klipp-program Fördjupning Stöldskydd Var noga med att välja en säkerhetskod till klipparen för att minimera risken för stöld. Säkerställ också att du inte tappar bort koden. Spiralformad klippning Rak vertikal klippning Underhåll Inspektera och rengör gräsklipparen regelbundet. Vid behov, byt ut gamla delar för att säkerställa driftsäkerhet och längre livslängd. OBS: Använd aldrig högtryckstvätt eller spruta aldrig med vattenslag på klipparen! Underhåll av chassi och blad 1. Stäng av huvudströmbrytaren 2. Ta på skyddshandskar 3. Lyft gräsklipparen på sidan 4. Rengör blad med diskborste Underhåll av hjul Rengör fram och bakhjul med jämna mellanrum Viktigt! Använd aldrig rinnande vatten eller högtryckstvätt direkt på gräsklipparen. Detta skadar elektroniken. Underhåll av gräsklipparens kropp Rengör gräsklipparens kropp med våt och mjuk svamp. Kammen som skyddar knivarna ska rengöras med jämna mellanrum Slumpmässigt Blad ersättning Process 1. Stäng av huvudströmmen 2. Ta på skyddshandskar 3. Vänd upp och ner på maskinen 4. Lossa blad med stjärnskruvmejsel 5. Dra åt nya Vinterförvaring Under vintersäsong ska gräsklipparen, laddstationen och transformator förvaras i torrt utrymme. Tänk på att Greenmates batterier måste laddas varannan månad även under vintersäsongen.

13 24 25 Om något skulle bli fel Ibland blir det fel och då skall du som Greenmateägare vara trygg i att din gräsmatta inte växer igen. Därför har vi ett unikt servicekoncept i fyra steg. Börja med första hjälpen löser det inte problemet gör en felanmälan. Felsökning Checklista Du hittar den senaste versionen av checklistan och fler tips på vår hemsida Problem Möjlig orsak Lösning Gräsklipparen stannar och slutar klippa. 1. Gräsklipparens hjul faller in i gropar på gräsmattan 2. Gräsmattans gräs är för tjockt Rensa upp gräsmattan eller starta gräsklipparen på annan plats. FAQ och Checklista i bruksanvisning och på webben. Felanmälan direkt till Greenmate via webformulär. Fjärrkontrollen fungerar inte. Batteriet är urladdat eller avståndet till fjärrkontrollen är för stort. Byt batteri, förkorta avståndet till fjärrkontrollen. Första hjälpen vid felsökning Felanmälan Klipparen arbetar för kort tid. Klipparen kommer ut och gungar från vänster till höger, eller snurrar på samma plats eller liknande. Klipparen är inte fulladdad. 1. Någon av stöt sensorerna är intryckta. 2. Misslyckas att anpassa sig till det omgivande magnetfältet. Kontrollera att laddaren är korrekt ansluten och ladda tills lampan på laddaren blir grön. 1. Justera läget på stötsensorerna så att den återgår till rätt läge. 2. Styr undan klipparen med hjälp av fjärrkontrollen. Ågärd Support / Felanalys Gräsklipparen går på linan motsols. Linan är inte riktigt lagd. Kontrollera om vinkeln i hörnet av linan är för liten och ta bort hinder längs linan. Linan ska vara sträckt och inga knutar eller trassel på linan får förekomma. Utbytesprodukt eller reparation Greenmate ringer upp efter felanmälan. Analyserar fel och ger support. Laddningstationslarmet går, en signal som låter. Linan är avskuren eller inte korrekt ansluten. Kontrollera att linan är anlagd enligt instruktionen och kontrollera anslutningen. Du hittar den senaste versionen av checklistan och fler tips på vår hemsida

14 26 27 Tips. Felsökning Checklista Forts. Känner du dig osäker på något kontakta gärna oss. Gå in på greenmate.se för kontaktuppgifter Problem Möjlig orsak Lösning Klipparen går utanför linan. Klipparen larmar Error och en siffra syns i displayen Tekniska parametrar 1. Laddningsstationens stickkontakter är inte rätt anslutna. 2. Linan är felaktigt lagd. (1) Batterispänning för låg. (2) Över-ström på gräsklipparmotorn. (3) Över-ström på drivmotor. (4) Klipparen är upplyft. (5) Klipparen lutar för mycket. 1. Kontrollera att laddningsstationens anslutning är korrekt. 2. Förbättra linan för att uppfylla kraven. Ladda batteriet. Justera knivhöjden och starta om. Flytta klipparen och starta om. Automatisk återställning inom 5s. Flytta klipparen och starta om efter 5s. Mätarspänning 110V-240V 50/60Hz Laddspänning 24 Volt Klippområdet: <1400m 2 Gräsklipparens effekt: 60 Watt Effektiva räckvidden för fjärrkontrollen: <15m Gräsklipparens klipphöjdsjustering: 3cm ~ 6cm Gräsklippningens bredd: 24cm Sluttningskapacitet: <30 grader Batteri: litiumbatteri 24V, 8AH Laddningstid: ca 6 timmar Gräsklipparens roterande hastighet: 3200r/min Genomsnittliga arbetstiden: 2,5-3,5 timmar Innehåll Sid 2 Sid 3 Sid 4 Sid 5 Sid 6-7 Sid 8-19 Sid 9 Sid 10 Sid 11 Sid Sid 14 Sid 15 Sid Sid 18 Sid 19 Sid 20 Sid 21 Sid 22 Sid 23 Sid Välkommen Garanti Säkerhetsföreskrifter Försiktighetsåtgärder Vad följer med i lådan Steg 1-9 för att sätta igång gräsklipparen Checklista Sätta i säkringen Ladda maskinen Programera maskinen Förbered din gräsmatta Sätta upp laddstationen Dra linan Inkoppling av laddstationen Starta gräsklipparen Fjärrkontrollen Klippning utan gräs Olika klipp-program Stöldskydd och underhåll Service och checklista
