Användarmanual Robotgräsklippare CayRoBot 1. Läs manualen innan användning. Spara manualen för framtida bruk.

Transkript

1 Användarmanual Robotgräsklippare CayRoBot 1 Läs manualen innan användning. Spara manualen för framtida bruk.

2 Denna produkt är såld av CayRo AB. Tack för att du köpt vår produkt. Vi vet att ni kommer att njuta av den extra lediga tid ni kommer att ha när ni använder vår robotklippare för att få er gräsmatta klippt. Ni kommer att bli imponerad av er gräsmattas kvalité och bäst av allt är att robotklipparen gjorde det åt er. VIKTIGT! Robotgräsklippare kan vara farliga om de inte används korrekt! VARNING Följande sidor innehåller viktig säkerhets- och användarinformation. Läs och följ och instruktionerna i denna manual noga. Läs noga igenom och granska alla säkerhetsanvisningar, varningar och försiktighetsåtgärder som ingår i denna manual. Underlåtenhet att läsa och följa dessa instruktioner, varningar och försiktighetsåtgärder kan resultera i allvarliga skador eller död för människor och husdjur eller skador på personlig egendom. INNEHÅLL 1. INTRODUKTION OCH SÄKERHET 1.1 Introduktion 1.2 Symboler på roboten 1.3 Symboler I användarmanualen 1.4 Säkerhetsinstruktioner 2. PRESENTATION 2.1 Vad finns i lådan 2.2 Funktioner 2.3 Teknisk data 2.4 Arbetssätt 3. INSTALLATION 3.1 Förberedelser 3.2 Justering av hårdvara 3.3 Laddstationsinstallation 3.4 Installation av virtuellslinga 3.5 Sammankoppling av virtuellslinga till laddstation 3.6 Inkoppling av ström 4. FJÄRRKONTROLL 5. HANDHAVANDE 5.1 Förberedelse 5.2 Starta roboten 5.3 Stanna roboten/stäng av roboten 5.4 Nödstopp 5.5 Laddning 6. UNDERHÅLL OCH FÖRVARING 6.1 Rengöring av roboten 6.2 Förvaring av roboten 6.3 Bladbyte 6.4 Batteri 7. PROBLEMLÖSNING 8. SPRÄNGSKISS 8.1 Sprängskiss laddstation 8.2 Sprängskiss roboten

3 1. Introduktion och säkerhet 1.INTRODUKTION OCH SÄKERHET 1.1Introduktion Produkten, produktspecifikationer och detta dokument kan ändras utan förvarning. Alla andra varumärken tillhör sina respektive ägare. Roboten får endast användas av dem som vet hur man hanterar den efter att läst och förstått instruktionerna i denna manual. Model: CayRo1500 CE, RoHS godkänd. Följande sidor innehåller viktiga säkerhets- och bruksanvisningar. Läs och följ alla instruktioner i denna manual. Läs noga igenom och granska alla säkerhetsanvisningar, varningar och försiktighetsåtgärder som ingår i denna manual. Underlåtenhet att läsa och följa dessa instruktioner och varningstexter kan resultera i allvarliga skador eller död för människor, husdjur eller skador på personlig egendom. VIKTIG INFORMATION Läs användarmanualen grundligt innan ni handhar roboten VARNING Roboten kan vara farlig om den används på ett felaktigt sätt. 1.INTRODUKTION OCH SÄKERHET 1.2 Symboler på roboten Dessa symboler hittas på roboten. Studera dem noggrant så att du förstår deras betydelse. 1. Symbolen är klistrad ovanpå roboten. Studera den noggrant innan du använder maskinen VARNING - Detta är ett kraftfullt elverktyg. Försiktighet gäller vid användning och följ alla säkerhetsföreskrifter. 2. Läs användarmanualen grundligt och följ alla säkerhetsföreskrifter innan roboten används. 3. Föremål kan slungas iväg av roboten under användning, så håll behörigt avstånd när maskinen används. 4. Håll husdjur, barn och åskådare borta från roboten vid användning 5. VARNING tillse att roboten är ordentligt avstängd innan ni lyfter eller flyttar roboten. 6. Använd aldrig högtryckstvätt eller rinnande vatten vid rengöring av roboten. 7. Vassa roterande knivar! Håll händer och fötter borta och lyft ej roboten i detta område. 8. VARNING Åk ej på roboten. 2. Specifikations symboler Klistrad på roboten Klistrad på laddstationen ADRESS: XX Adressen är förinställd på fabriken så att kommunikationen mellan laddstation och roboten fungerar. Elavfall ska inte kastas tillsammans med hushållsavfall. Återvinns där anläggningar finns. Tala med dina lokala myndigheter eller återförsäljare för råd.

4 3. Laddstationens etikett. Denna etikett sitter på laddstationen. Se till att denna etikett riktas in mot gräsmattan. Annars kan skada uppstå på material eller person 4. Varnings symbol. VARNING! Vassa roterande knivar. Håll fingrar och fötter borta. Allvarlig kroppsskada kan uppkomma. 1.INTRODUKTION OCH SÄKERHET 1.4 Säkerhetsinstruktioner 1.INTRODUKTION OCH SÄKERHET - Läs användarhandboken noga och följ alla säkerhetsoch varningsinstruktioner. - Denna robot har vassa roterande knivar! Låt aldrig roboten arbeta utan tillsyn, håll åskådare, barn och husdjur borta från roboten under drift. - Låt aldrig någon åka eller sitta på roboten. - Låt aldrig någon person som inte läst användarhandboken hantera roboten. - Håll händer och fötter borta från knivar och andra rörliga delar. - Försök aldrig att serva eller justera roboten när den är i drift. 1.3 Symboler i användarhandbok Dessa symboler hittar ni i denna användarhandbok. Studera dem noggrant så du förstår deras betydelse. VARNING xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx En varnings ruta indikerar att det finns en risk för kroppsskada, speciellt om inte instruktionerna följs. VIKTIG INFORMATION xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx En informations ruta indikerar att det finns en risk för materiella skador, speciellt om inte instruktionerna följs. Rutan används också där det finns en risk för handhavande fel. - Inspektera och rensa klippområdet från allt skräp (leksaker, trädgrenar, klädesplagg, skräp med höjd mindre än 6 cm. etc.) innan du använder roboten. - Aldrig lyfta roboten eller försöka inspektera bladen medan roboten är i drift. - Stäng alltid av strömmen innan du lyfter roboten eller försöker göra någon justering. - När du använder roboten i manuellt läge, håll ett säkert avstånd bakom eller runt roboten och använd skyddsskor. - Använd inte roboten i sluttningar större än 20 grader eller använd den i manuell drift på sluttningar med halt underlag. - Använd inte roboten om någon säkerhetsfunktion är skadad eller obrukbar. - Försök inte inaktivera eller ta bort någon säkerhetsfunktion.

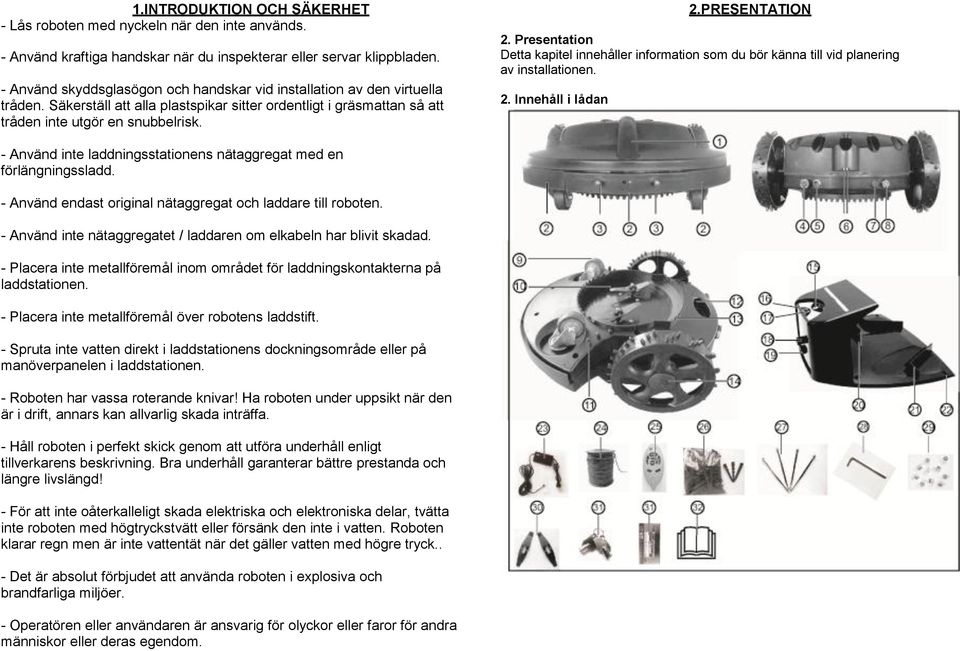

5 1.INTRODUKTION OCH SÄKERHET - Lås roboten med nyckeln när den inte används. - Använd kraftiga handskar när du inspekterar eller servar klippbladen. - Använd skyddsglasögon och handskar vid installation av den virtuella tråden. Säkerställ att alla plastspikar sitter ordentligt i gräsmattan så att tråden inte utgör en snubbelrisk. 2.PRESENTATION 2. Presentation Detta kapitel innehåller information som du bör känna till vid planering av installationen. 2. Innehåll i lådan - Använd inte laddningsstationens nätaggregat med en förlängningssladd. - Använd endast original nätaggregat och laddare till roboten. - Använd inte nätaggregatet / laddaren om elkabeln har blivit skadad. - Placera inte metallföremål inom området för laddningskontakterna på laddstationen. - Placera inte metallföremål över robotens laddstift. - Spruta inte vatten direkt i laddstationens dockningsområde eller på manöverpanelen i laddstationen. - Roboten har vassa roterande knivar! Ha roboten under uppsikt när den är i drift, annars kan allvarlig skada inträffa. - Håll roboten i perfekt skick genom att utföra underhåll enligt tillverkarens beskrivning. Bra underhåll garanterar bättre prestanda och längre livslängd! - För att inte oåterkalleligt skada elektriska och elektroniska delar, tvätta inte roboten med högtryckstvätt eller försänk den inte i vatten. Roboten klarar regn men är inte vattentät när det gäller vatten med högre tryck.. - Det är absolut förbjudet att använda roboten i explosiva och brandfarliga miljöer. - Operatören eller användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.

6 2.PRESENTATION 2.PRESENTATION 1 Handtag. 2 Stötfångare: Ändrar robotens riktning när den kör in I hinder. 3 Laddkontakter. 4 Nödstop: Tryck på den och roboten stannar omedelbart. 5 Laddningskontakt: Koppla in nätaggregatet för direkt laddning. 6 Regnsensorer: Roboten går tillbaka till laddstationen när det regnar. 7 Strömlampa. 8 Nyckelbrytare: På/Av 9. Roterande hjul 10 Knivar 11 Säkerhetshinder: Skyddar knivarna 12 Handtag. 13 Knivskydd. 14 Navkapsel: Plocka bort vid hjulbyte. 15 Hemknapp: Tryck här och roboten återvänder till laddstationen. 16. Virtuell trådindikator Röd: tråden av/ej inkopplad Färglös: tråden ok 17 Laddindikator Röd: Laddar Grön: Fulladdad/Viloläge 18 Laddstation. 19 Kontakter till virtuell tråd. Koppla in en trådände i varje kontakt. Det har ingen betydelse vilken trådände som går in i en specifik kontakt. 20 Laddkontakter. 21 Guidekanal. 22 Spikhål. 23 Nätaggregat. För inkoppling I laddstation eller direkt in i roboten 24 Virtuell tråd 200m. För avgränsning av klippområdet. 25 Fjärrkontroll 26 Plastspikar 300st. Används för fastsättning av virtuell tråd i marken. 27 Spikar 4st. Används för att sätta fast laddstationen i marken. 28 Insexnyckel. 29 Knivar: Två 3cm knivar och två 4cm knivar. 30 Nyckel 2st. 31 Batteri till fjärrkontroll. 32 Svensk användarhandbok. 2.2 Funktioner - Lyftsensor Det sitter lyftsensorer på båda framhjulen. Om roboten lyfts mer än två cm från marken, slutar knivarna att rotera inom 2 sekunder men hjulen fortsätter att snurra. Knivarna börjar att klippa igen efter 5 sekunder när roboten står på marken. - Tippsensor Roboten har en tippsensor som gör att den stannar om roboten lutar mer än 30. -Stötsensorer På framsidan av roboten sitter det tre stötsensorer som aktiveras när roboten kör emot fasta föremål som är högre än 6,5cm. När stötsensorn blir aktiverad stannar roboten och den backar och ändrar riktning. - Regnsensor Det finns två regnsensorer på ovansidan av roboten. Roboten kommer att gå tillbaka till laddstationen automatiskt när det regnar. - Fjärrkontroll För att kontrollera roboten I manuellt läge. - Antistöld funktion Roboten ska startas med nyckel. Roboten kan ej starta utan en korrekt laddstation. - Virtuell tråd Roboten kan ej arbeta utan en virtuell tråd. Tråden leder roboten tillbaka till laddstationen och den avgränsar även robotens arbetsområde. Laddstationen piper om inte tråden är hel och/eller korrekt inkopplad. - Klipphöjd Det finns två alternativ, 3cm och 4cm.

7 - Klippbredd: 28cm 2.PRESENTATION - Automatisk laddning När robotens batteri når en viss laddningsnivå stängs klippmotorn av och roboten letar upp den virtuella tråden för att gå tillbaka till laddstationen för automatisk laddning. I autoläge kommer roboten automatiskt att fortsätta klippa när batteriet är fulladdat. I manuellt läge stannar roboten kvar i laddstationen även efter att den är fulladdad. - Nödstop Det finns en nödstopsknapp placerad bak på roboten. Om den trycks in stannar roboten omedelbart och knivarna slutar rotera. Rotera knappen för att återställa den! - Två klipplägen Det finns två klipplägen på roboten, linjärt eller cirkulärt. - Överbelastningsskydd Var och en av de två klippmotorerna och de två drivmotorerna övervakas kontinuerligt för överbelastning. Om en överbelastning sker stängs roboten omedelbart av. - Tre steg för säker uppstart av maskinen. Tre nödvändiga steg för att starta roboten: 1. Anslut den virtuella tråden till laddstationen. 2. Anslut nätaggregatet till laddstationen. Nu ska laddindikator lysa grönt och indikatorn för den virtuella tråden ska vara färglös. 3. Sätt på roboten genom att vrida på nyckeln. 2.PRESENTATION Modell CayRoBot 1500 Teknisk data Brutto Vikt 19.5kg Netto Vikt 17kg Storlek 56*51*25cm(L*B*H) Effekt 85w Ljudnivå 65db Antal knivar 2st Klipphöjd 3cm, 4cm Klippbredd 28cm Klipphastighet 20m/s Rotationsfart knivar 5000rpm Lutningskapacitet 30 Max arbetstemperatur 40 C Arbetsyta(en laddning) 600m²±20% Total arbetskapacitet 1500 m²±20% Hur stort ett område som blir klippt per laddning beror främst på knivarnas beskaffenhet och gräsets typ, tillväxttakt och fuktighet. Trädgårdens form är också avgörande. Om trädgården främst består av öppna gräsytor, kan roboten klippa mer per timme än om trädgården består av flera små gräsytor uppdelade av träd, rabatter och passager. Laddstation och virtuell tråd Storlek Laddstation Virtuell tråd: max längd Virtuell tråd: standard längd 38.5*44.5*16cm(L*B*H) 300m 200m

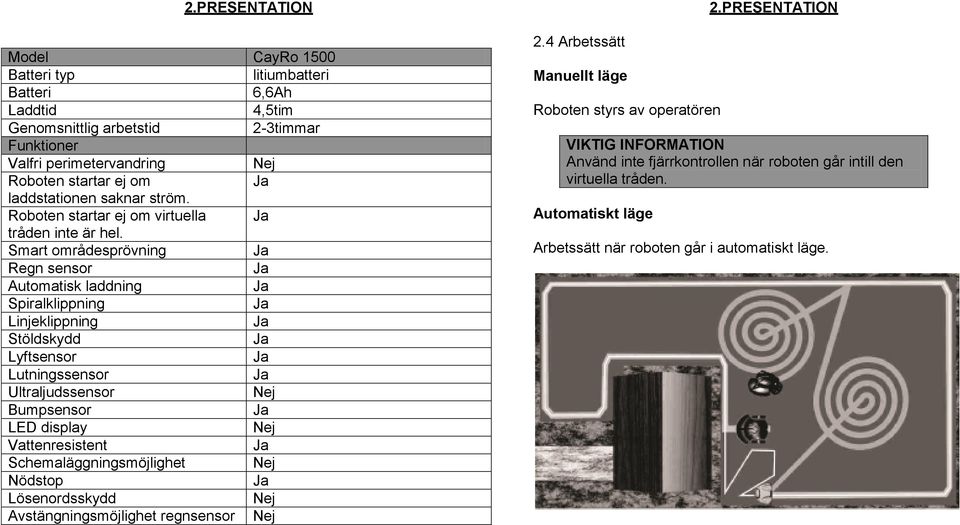

8 2.PRESENTATION Model CayRo 1500 Batteri typ litiumbatteri Batteri 6,6Ah Laddtid 4,5tim Genomsnittlig arbetstid 2-3timmar Funktioner Valfri perimetervandring Nej Roboten startar ej om laddstationen saknar ström. Roboten startar ej om virtuella tråden inte är hel. Smart områdesprövning Regn sensor Automatisk laddning Spiralklippning Linjeklippning Stöldskydd Lyftsensor Lutningssensor Ultraljudssensor Nej Bumpsensor LED display Nej Vattenresistent Schemaläggningsmöjlighet Nej Nödstop Lösenordsskydd Nej Avstängningsmöjlighet regnsensor Nej 2.4 Arbetssätt Manuellt läge Roboten styrs av operatören 2.PRESENTATION VIKTIG INFORMATION Använd inte fjärrkontrollen när roboten går intill den virtuella tråden. Automatiskt läge Arbetssätt när roboten går i automatiskt läge.

9 3.INSTALLATION 3. Installation Detta kapitel beskriver hur du installerar roboten. Innan du påbörjar installationen läs föregående kapitel: 2. Presentation. Läs hela detta kapitel innan du påbörjar installationen. Hur installationen är gjord påverkar hur bra roboten kommer att fungera. Det är därför viktigt att planera installationen noga. 3.1 Förberedelser Utbildning - Läs instruktionerna noga! Var bekant med kontroller och korrekt användning av apparaten. - Låt aldrig personer som inte känner till dessa instruktioner använda roboten. - Låt aldrig barn använda roboten! Lokala bestämmelser kan begränsa åldern på användaren. - Operatören eller användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom. 3.2 Justering av Hårdvara Knivjustering Klippsystemet för denna robot är baserad på en effektiv och energisnål princip. Till skillnad från vanliga gräsklippare, skär roboten av gräs istället för att slå av det. Justering av klipphöjden: - Klipphöjden kan varieras mellan 3cm och 4 cm. (Fabriksinställning av blad är 3 cm) Om gräset är långt, är det lämpligt att låta roboten börja klippa på 4cm. För att sedan ändras till 3cm. Om gräsmattan är väldigt vildvuxen bör gräsmattan klippas en gång av en vanlig gräsklippare innan roboten används. - För att justera klipphöjden: 1. Stanna roboten och ta ur nyckeln. 2. Vänd roboten upp och ner. 3. Knivarna är fixerade vid motoraxeln med två skruvar vardera. Lossa dessa och ta bort knivarna. 4. Det finns två sorters knivar, 3cm och 4 cm. Välj rätt knivar för önskad klipphöjd och montera dem på motoraxlarna. 5. Vänd roboten. Klipphöjdsinställning klar. 3.INSTALLATION Vi rekommenderar att du låter roboten i huvudsak klippa i torrt väder för att uppnå bästa möjliga resultat. Bladen ska vara i gott skick för att uppnå bästa klippresultat. För att hålla knivarna vassa så länge som möjligt är det viktigt att hålla gräsmattan fri från grenar, små stenar och andra föremål (Särskilt objekt som är mindre än 6.5cm i höjd). Förklaring av klipphöjd: Exempel om klipphöjden är 3cm.

10 3.INSTALLATION 3.3 Laddstationens installation - Välj en optimal plats, som är platt, inget vatten, inga magnetiska störningar och inga hinder framför laddstationen 3.INSTALLATION - Placera laddstationen så att den är horisontell. - Lägg virtuell tråd i mitten av laddstationen. Optimal installationsplats för laddstation: 1. Lättillgänglig för roboten 2. Inga magnetiska störningar 3. Inget vatten 4. Inga hinder framför - Fäst laddstationen med de fyra spikarna som medföljer. VIKTIG INFORMATION Innan fixering av laddstationen på gräsmattan, säkerställ att den mest optimala platsen för laddstationen används.

11 3.INSTALLATION 3.4 Installation av virtuell tråd Den virtuella tråden kan installeras på ett av följande sätt: - Fäst tråden mot marken med plastspik. Det är bättre att fästa den virtuella tråden med plastspik, om du vill göra justeringar av den virtuella kabeln under de första veckorna i drift. 3.INSTALLATION - Minimumavstånd från laddstationens framsida till ett hinder är 2m. Avstånd från ett hörn på den virtuella tråden till laddstationen är 2,5m. Säkerställ att den virtuella tråden är rak i 2,5m innan den går in i laddstationen. - Nedgrävd kabel Det är bättre att gräva ner den virtuella tråden om du vill kunna vertikalskära eller lufta gräsmattan. Vid behov kan båda sätten kombineras så en del av den virtuella tråden är fäst med plastspik och resterande är nedgrävd. - Fäst den virtuella tråden med spikar med 1 meters mellanrum, tätare vid behov. Vid hörn försök få tråden i en mjuk båge, se bild. - Fäst den virtuella tråden under gräs och fäst den mot marken med plastspikarna, så att roboten inte kan klippa kabeln. När gräset växer upp täcker det tråden och den kommer inte att synas. - Fäst tråden på gräsmattans lägsta punkter så att tråden ligger så tätt mot marken som möjligt. VIKTIG INFORMATION Laddstationen är inte vattentät, så se till att den är skyddad från vatten. VIKTIG INFORMATION Hård eller torr mark kan orsaka att plastspikarna bryts när man kör ner dem i marken. I extrema fall, vattna gräsmattan där plastspikarna kommer att fästas.

12 3.INSTALLATION - Om ett högre hinder, till exempel en vägg eller ett staket gränsar till arbetsområdet, ska den virtuella kabeln läggas minst 35 cm från hindret. Detta förhindrar att roboten krockar med hindret och minskar slitage på roboten. Minst 35cm. 3.INSTALLATION - Trådarna som leder till ön och tillbaka från den ska vara parallella och nära varandra men korsa dem inte! Om flera hinder är grupperade tillsammans, avgränsa dem som en ö. Om flera hinder ligger nära kanten på klippområdet lämna dem utanför området. - Avståndet mellan laddstationen och virtuella ön bör vara minst 2,5m - Använd den virtuella tråden för att avgränsa områden inne i arbetsområdet genom att skapa öar runt hinder som inte tål en kollision, till exempel, blomsterrabatter och fontäner. Lägg ut tråden till området, och runt området som ska avgränsas och sedan tillbaka längs samma väg. Om plastspikar används ska tråden läggas under samma plastspik på vägen tillbaka. När den virtuella kabeln till och från ön är nära varandra kan roboten köra över tråden.

13 3.INSTALLATION - Hur man installerar den virtuella tråden runt en pool. 3.INSTALLATION - Vid installation av den virtuella tråden måste man tillse att inte skapa skarpare hörn än 90. Ett hörn med en vinkel på mindre än 90 kan göra så att roboten tappar bort tråden. Använd flera vinklar vid krångliga hörn. Rätt installation i skarpa hörn - Skarva virtuella tråden. VIKTIG INFORMATION Laddstationen och laddaren är inte vattentäta. Använd någon form av regnskydd ovanför laddstationen. Om den virtuella tråden inte är tillräckligt lång och måste skarvas använd de medföljande skarvkopplingarna. De är vattentäta och ger en tillförlitlig elektrisk skarv. För att skarva: För in båda kabeländarna i skarvkopplingen, tryck sedan ned knappen på toppen av kopplingen helt. Använd en tång eller liknande, eftersom knappen på kopplingen kan vara svår att trycka ner.

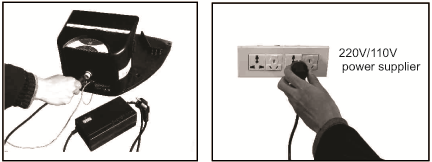

14 3.5 Virtuella trådens och laddningstationens anslutning - Anslut de två ändarna av virtuella tråden till kopplingarna på laddstationen slumpmässigt. Det finns ingen positiv respektive negativ kopplingsingång. - Överbliven virtuell tråd klipps bort. 3.INSTALLATION 3.6 Nätanslutning 1. Anslut nätaggregatet till laddststionen. 2. Anslut nätaggregatet till elnätet. 4.FJÄRRKONTROLL 4.1 Fjärrkontroll. 1. Indikatorlampa 2. För att stanna roboten. Roboten går in i vänteläge. 3. Öka farten 4. Sväng höger 5. Sänk farten 6. Sväng vänster 7. Från vänteläge. Roboten går in i autoklipp. 8. Från vänteläge. Roboten går in i manuellt läge. 9. Roboten återvänder till laddstationen. 10. AV/PÅ för klippmotorerna 11. AV/PÅ fjärrkontroll 12. Batteriplacering, 4st AAA batterier VIKTIGT. Stäng av fjärrkontrollen när den inte används. VARNING Nätaggregatet är inte vattentät och måste därför placeras på en plats som är torr och ventilerad.

15 5. Handhavande 5.HANDHAVANDE Autoläge - Lämna inte roboten obevakad om du vet att det finns husdjur, barn eller personer i närheten. Manuelltläge - Klipp endast i dagsljus eller i bra artificiellt ljus. - Undvik att använda apparaten i vått gräs. - Använd inte maskinen barfota eller i sandaler. - Bär alltid kraftiga skor och långbyxor vid användning. - Gå försiktigt i sluttningar. - Var extremt försiktig när du kör roboten mot dig. - Aktivera alltid roboten enligt anvisningarna och tillse att inga kroppsdelar är nära knivarna VARNING Läs säkerhetsinstruktionerna innan du startar din robot. VARNING Håll dina händer och fötter borta från de roterande knivarna. Placera aldrig händer eller fötter nära eller under karossen när motorn är igång. 5.HANDHAVANDE - Anslut den virtuella kabeln till laddstationens två fästen och tillse att den virtuella tråden har en bra anslutning(indikatorlampan på laddstationen är färglös). - Sätt i laddkabeln i laddstationen och skruva fast den. Anslut sedan nätaggregatet till en nätkontakt. Tillse att laddstationen har ström och indikatorlampan lyser grönt. VIKTIG INFORMATION Användaren kan inte starta roboten om den virtuella tråden och/eller laddstationen inte fungerar felfritt. 5.2 Starta roboten 1. Ta roboten till startpunkten. 2. Vrid på nyckelbrytaren. 3. Rotera Nödstoppet medurs. 4. Roboten börjar arbeta. 5.1 Förberedelse - Se till att den virtuella tråden är korrekt installerad enligt anvisningarna. - Kontrollera regelbundet arbetsområdet där roboten används och ta bort alla stenar, pinnar, ledningar, ben och andra främmande föremål, speciellt om föremålets höjd är mindre än 6 cm. - Inspektera knivbladen och infästningar regelbundet. Byt ut slitna eller skadade delar. - Roboten är tvåaxlad. Var försiktig! Om en kniv roterar kan den andra kniven också rotera.

16 5.HANDHAVANDE 5.3 Stoppa roboten / Stäng av roboten 1. Tryck på strömbrytaren på fjärrkontrollen. Roboten stannar, knivmotorerna stannar och roboten går in i vänteläge. 2. Roboten kan också stängas av genom att direkt trycka på nödstopp 3. Stäng av roboten genom att vrida nyckelbrytaren moturs. 5.4 Nödstopp Tryck på nödstopp när som helst på roboten och strömmen bryts på en gång. Användaren måste starta om roboten! 5.HANDHAVANDE Laddning direkt med kabel 1. Stäng av roboten med nyckeln. 2. Sätt i laddkabel och skruva fast. 3. Anslut nätaggregatet till nätkontakten 5.5 Laddning Laddspänning: 29.4V Laddström: 2A VARNING Nätaggregatet är inte vattentät och måste därför finnas på en plats som är torr och ventilerad. - Roboten går tillbaka till laddstationen automatiskt om den börjar bli kraftlös. - Eller, tryck på hemknappen på fjärrkontrollen, då går roboten tillbaka till laddstationen för uppladdning. - Roboten kan också laddas med nätaggregatet direkt.

17 6. UNDERHÅLL OCH FÖRVARING 6. Underhåll och förvaring - Vid underhållsarbeten, använd skyddskläder, särskilt när det gäller underhållsarbete av knivarna. - Innan du utför underhåll, se till att roboten har stannat och är avstängd. Underhållsschema Frekvens Del Typ av Referens underhåll Varje vecka Knivar Rengör och Se Rengöring kontrollera knivarna Om knivarna är Se Knivbyte utslitna eller böjda, byt ut dem. Varje månad Roboten Rengöring Se Rengöring 6,1 Rengöring 1. Stanna roboten enligt säkerhetsföreskrifterna. 2. Använd skyddshandskar. 6. UNDERHÅLL OCH FÖRVARING 3. Rengör utsidan på roboten med en svamp indränkt i varmt vatten. 4. Använd inte lösningsmedel eller bensin för att inte skada lackerade ytor och plastdetaljer. 5. Tvätta inte inre delar av roboten och använd inte vattenstrålar med högt tryck då detta kan skada de elektriska komponenterna. VARNING Använd aldrig högtryckstvätt eller rinnande vatten för att rengöra roboten. 6. Kontrollera nedre delen av roboten(området vid knivarna och hjulen). Ta bort avlagringar och/eller rester som kan hindra korrekt funktion hos roboten. 7. För att ta bort avlagringar och/eller andra rester från knivarna, använd en lämplig borste. 8. Rengör utsidan av laddstation från eventuella ackumulerade rester med en fuktig svamp. 9. Tillse att alla muttrar, bultar och skruvar är åtdragna för att vara säker på att roboten är i säkert skick. 10. Byt ut slitna eller skadade delar av säkerhetsskäl. 11. Se till att endast använda originalreservdelar vid byte av delar på roboten. 12. Se till att batterierna laddas med rätt laddare som rekommenderas av tillverkaren. 13. Felaktig användning kan leda till elektriska stötar, överhettning eller läckage av frätande vätska från batteriet.

18 6. UNDERHÅLL OCH FÖRVARING 14. I händelse av läckage av elektrolyter spola med vatten/neutraliserande vätska, sök medicinsk hjälp om det kommer i kontakt med ögonen etc. 15. Underhåll av apparaten bör göras enligt tillverkarens anvisningar. Denna produkt (inkluderar batteri) skall tas om hand på en angiven återvinningsstation för elektriskt och elektroniskt avfall. För mer information, kontakta lokala myndigheterna eller affären där du köpte produkten. 6.2 Förvaring av roboten Förvara roboten torrt och svalt i originalkartongen och lagra ej kartongen direkt på marken. Temperaturen bör inte understiga Knivbyte Knivmodell: TC-SE Specifikationer: 14L Knivbyte steg: 1. Stanna roboten enligt säkerhetsinstruktionerna. 2. Använd skyddshandskar. 6. UNDERHÅLL OCH FÖRVARING 6.4 batteri Batteriet är underhållsfritt, men har en begränsad livslängd på 1-3år. Batteriets livslängd är beroende av längden på säsongen och hur många timmar per vecka roboten används. En lång säsong eller många timmars användning per vecka, innebär att batteriet måste bytas med kortare intervaller. VIKTIG INFORMATION Ladda batteriet fullt i slutet av säsongen innan vinterförvaring. - Litiumbatterier Vänligen ladda litiumbatterier i enlighet med standardtider och förfaranden. När laddningen är låg bör det laddas så snart som möjligt. När det gäller lagring, föreslår vi en optimal förvaring av litium batteri med minst 40% laddning, svalt och mörkt. Underhållsladda vintertid. - Trasiga batterier Kontakta närmaste återvinningscentral för inlämning. 3. Vänd roboten upp och ned. 4. Skruva loss bladet och ta bort det. 5. Sätt dit ett nytt blad och skruva fast det. 6. Vänd roboten rätt igen.

19 7. FELSÖKNING 7. FELSÖKNING Problem Trolig orsak Lösning Efter att roboten är aktiverad med nyckel och autoläge är aktiverat, men roboten startar inte och laddstationen ljuder. 1. Den virtuella tråden Skickar inga signaler till laddstationen. 2. Den virtuella tråden är av. 1. Kontrollera den virtuella trådens indikatorlampa. Kontrollera att den virtuella tråden är korrekt kopplad till laddstationen. 2. Skarva ihop tråden med medföljande skarvkopplingar. Efter att roboten är aktiverad med nyckel och autoläge är aktiverat, men roboten startar inte och laddstationen ljuder. Roboten slutar arbeta och börjar larma. Ingen ström till laddstationen. Dålig kommunikation mellan laddstation och roboten. Roboten har lyfts 2cm från marken. Kontrollera att laddstationen är ansluten till ett nätuttag och att strömmen är påslagen. Ställ roboten på plan mark, stäng av roboten och starta om den. 7. FELSÖKNING Problem Trolig orsak Lösning Roboten slutar arbeta och larmar. Roboten slutar arbeta och larmar. Roboten slutar arbeta och larmar. 1. Klipphöjd alltför låg. 2. Knivblad eller hjulen går emot ett föremål. 3. Roboten har fastnat i gräsmattan. Roboten lutar mer än Träffat stötsensorerna 8 gånger i snabb följd. 2. Stötsensorer fastnat 3. Kabelbrott till stötsensor eller stötsensor trasig. 1. Justera knivar till lämplig höjd. 2. Rensa gräsmattan och kontrollera att den är fri från lösa föremål. 3. Rensa gräsmattan där roboten fastnat och fyll i eventuella hål. Ställ roboten på plan mark, stäng av roboten och starta om den. 1. Starta om roboten 2. Lösgör stötsensorer 3. Kontakta serviceställe. Fjärrkontrollen fungerar inte. Batterierna är dåliga. Byt batterier

20 7. FELSÖKNING Problem Trolig orsak Lösning Batterierna kan inte laddas eller laddas dåligt. Batterikapaciteten minskar när batteriet blir äldre. 1. Kontakta serviceställe för batteribyte. 2. Kontrollera om laddaren är korrekt ansluten. Gräset är extremt övervuxet. Roboten studsar runt på gräsmattan Roboten slutför inte klippning runt kanten. Roboten rör sig men den klipper inte. Gräsmattan full av hål och gropar. Hinder längs den virtuella tråden. 1. I manuelltläge, Klippning avstängd med fjärrkontroll. 2. Klippmotorerna ur funktion. Klipp gräset till lämplig höjd innan roboten används. Fyll i alla hål, gropar och avlägsna exponerade rötter etc. från arbetsområdet. Observera kantklippningen för att säkerställa att det inte finns några hinder eller problem med tråden. 1. Aktivera klippning med fjärrkontrollen. 2. Kontakta serviceställe för motorbyte. 7. FELSÖKNING Problem Trolig orsak Lösning Kort körning, arbetar Roboten inte fullt Ladda roboten kortare tid än normalt. laddad vid start. helt. Roboten upptäcker inte laddstationens laddkontakter. När roboten nått laddstationen ligger dess kontakter över laddstationens kontakter. Roboten beter sig konstigt runt rabatter. Roboten är högljudd. Marken innan laddstationen är inte plan. Höjdskillnad mellan laddstation och gräsmattan vid infart till laddstationen. Felaktig placering av den virtuella tråden. 1. Drivmotor skadad. 2. Gräset för högt Sätt laddstationen på plan mark. Jämna till området där laddstationen står så att roboten hamnar i rätt nivå när den kör in i laddstationen. Flytta det virtuella tråden. 1. reparera motorn eller kontakta serviceställe för motorbyte. 2. Öka klipphöjd eller använda en vanlig gräsklippare.

21 7. FELSÖKNING Problem Trolig orsak Lösning Roboten är mycket Bullrig. 1. Skadade knivblad 2. Knivbladen fulla med skräp(band, rep, plast fragment, etc.) 3. Starten av roboten inträffade med hinder alltför nära roboten (mindre än 1 m bort) eller i närheten av oförutsedda hinder (nedfallna grenar, bortglömda föremål, etc.) 1. Byt ut bladet mot ett nytt. 2. Stoppa roboten enligt säkerhetsföreskrifterna. Använd skyddshandskar för att undvika skador på händerna. Rensa knivarna från klipprester och andra föremål. 3. Starta roboten från en ny plats. 8.1 Laddstation sprängskiss 8. SPRÄNGSKISS 1 Överdel 2 Kretskort 3 Nätanslutning 4 Anslutning för virtuell tråd 5 Underdel 6 Laddkontakter 7 Fäste laddkontakter

22 8.2 Sprängskiss robote 8. SPRÄNGSKISS 1 Handtag, överdel 2 Handtag, underdel 3 Plastkåpa, överdel 4 Nyckelbrytare 5 Litiumbatteri 6 Batterifäste 7 Strömlampa 8 Regnsensor 9 Nödstopp 10 Klippmotor 11 Knivfäste 12 Kniv 13 Motorfäste 14 Drivmotor 15 Kugghjul drivmotor 16 Lagerfäste 17 Kugghjul 18 Lager 19 Axel 20 Hjul 21 Navkapsel 22 Plastkåpa, underdel 23 Lyftsensor 24 Mutter 25 Bricka 26 Hjul 27 Fjäderbleck 28 Microbrytare 29 Kretskort 30 Stötsensor, center 31 Laddningsstift 32 Stötsensor, sida 33 Packning 34 Laddkontakt
