BALANSERINGS & MONTERINGS TEKNIK

Storlek: px
Starta visningen från sidan:

Download "BALANSERINGS & MONTERINGS TEKNIK"

Transkript

1 BALANSERINGS & MONTERINGS TEKNIK

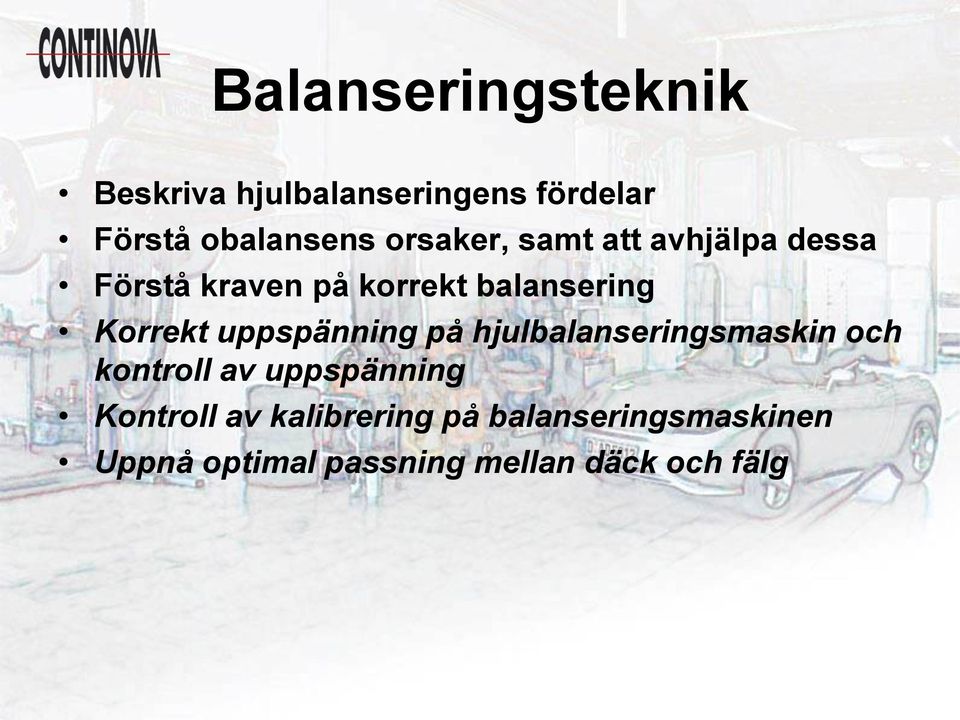

2 Balanseringsteknik Beskriva hjulbalanseringens fördelar Förstå obalansens orsaker, samt att avhjälpa dessa Förstå kraven på korrekt balansering Korrekt uppspänning på hjulbalanseringsmaskin och kontroll av uppspänning Kontroll av kalibrering på balanseringsmaskinen Uppnå optimal passning mellan däck och fälg

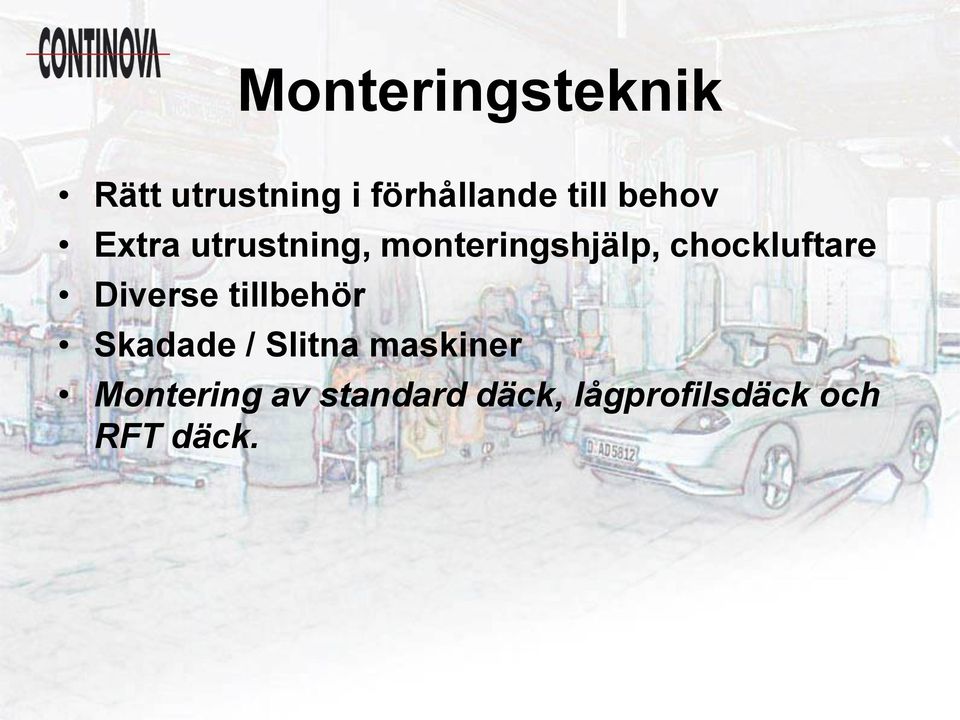

3 Monteringsteknik Rätt utrustning i förhållande till behov Extra utrustning, monteringshjälp, chockluftare Diverse tillbehör Skadade / Slitna maskiner Montering av standard däck, lågprofilsdäck och RFT däck.

4 Problem orsakade av obalans Dåligt balanserade hjul vibrerar, vilket orsakar: Mindre kontakt mellan däck och vägbana Säkerhet Dålig komfort för föraren och efter långa färder uttröttad Säkerhet Ökat slitage av däck Olönsamt Förtidigt slitage av styr och hjulupphängningsdelar, speciellt stötdämpare kostar pengar för fordonsägaren. Fordonets livslängd reduceras Slöseri med pengar Bränsle förbrukningen ökar Slöseri med pengar

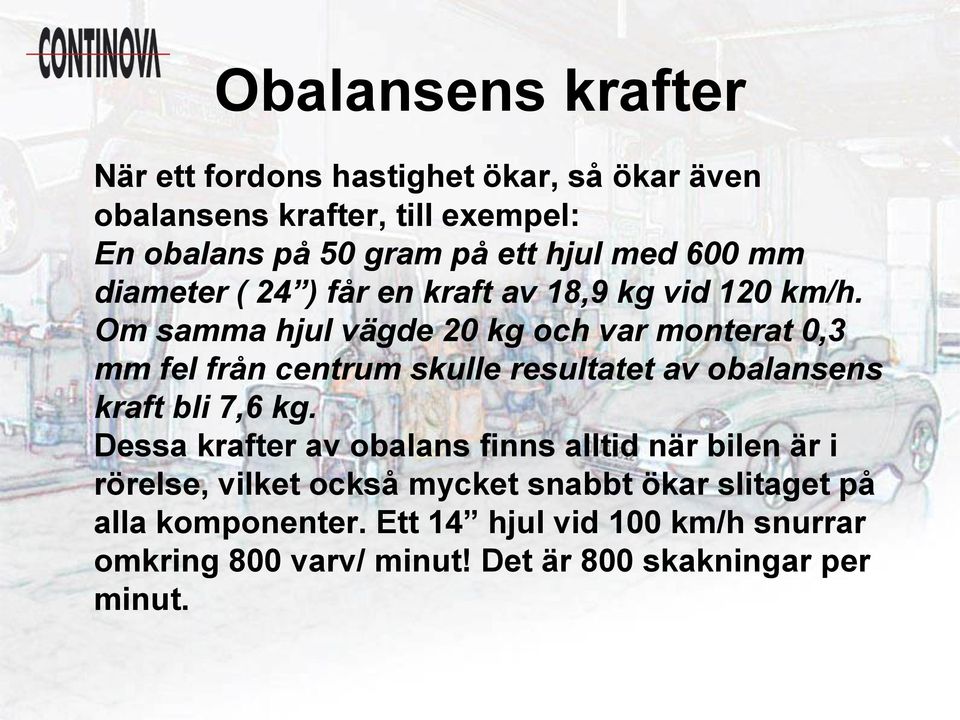

5 Obalansens krafter När ett fordons hastighet ökar, så ökar även obalansens krafter, till exempel: En obalans på 50 gram på ett hjul med 600 mm diameter ( 24 ) får en kraft av 18,9 kg vid 120 km/h. Om samma hjul vägde 20 kg och var monterat 0,3 mm fel från centrum skulle resultatet av obalansens kraft bli 7,6 kg. Dessa krafter av obalans finns alltid när bilen är i rörelse, vilket också mycket snabbt ökar slitaget på alla komponenter. Ett 14 hjul vid 100 km/h snurrar omkring 800 varv/ minut! Det är 800 skakningar per minut.

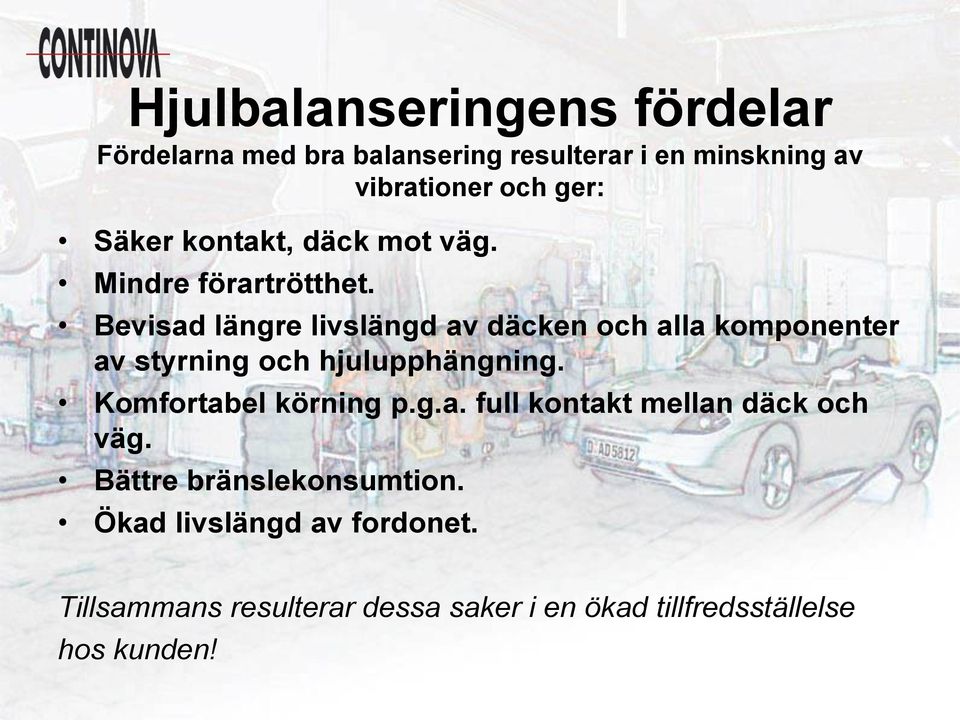

6 Hjulbalanseringens fördelar Fördelarna med bra balansering resulterar i en minskning av vibrationer och ger: Säker kontakt, däck mot väg. Mindre förartrötthet. Bevisad längre livslängd av däcken och alla komponenter av styrning och hjulupphängning. Komfortabel körning p.g.a. full kontakt mellan däck och väg. Bättre bränslekonsumtion. Ökad livslängd av fordonet. Tillsammans resulterar dessa saker i en ökad tillfredsställelse hos kunden!

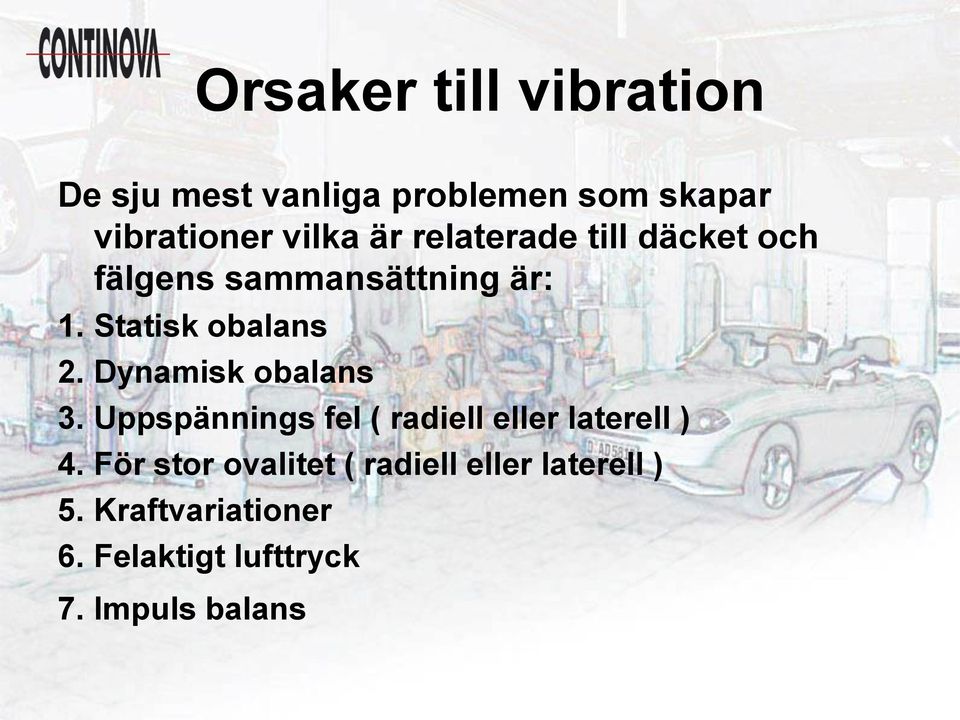

7 Orsaker till vibration De sju mest vanliga problemen som skapar vibrationer vilka är relaterade till däcket och fälgens sammansättning är: 1. Statisk obalans 2. Dynamisk obalans 3. Uppspännings fel ( radiell eller laterell ) 4. För stor ovalitet ( radiell eller laterell ) 5. Kraftvariationer 6. Felaktigt lufttryck 7. Impuls balans

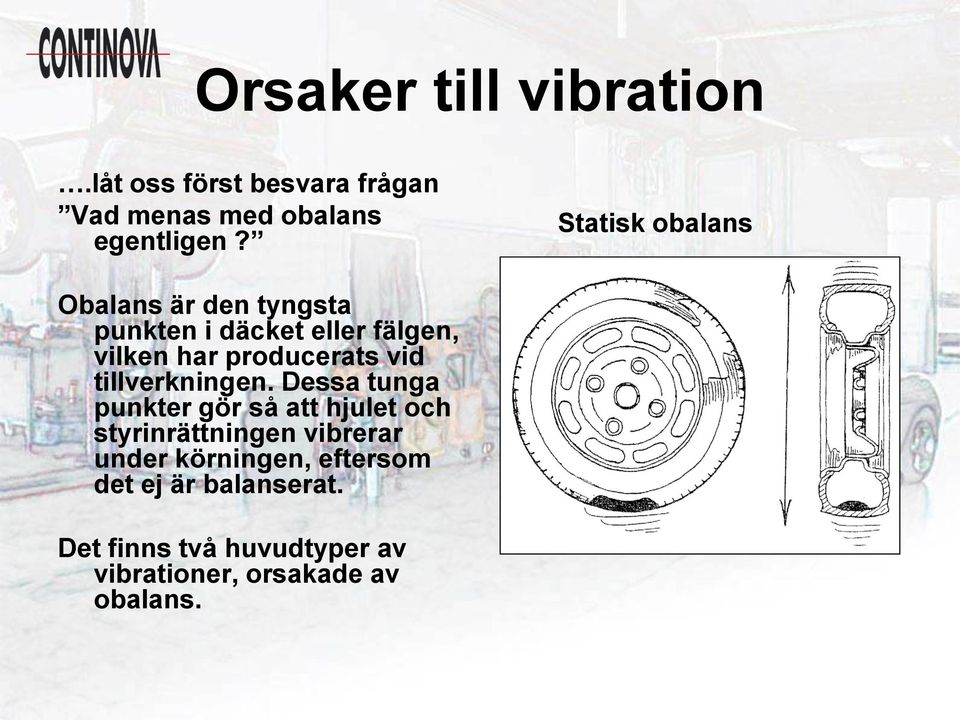

8 Orsaker till vibration.låt oss först besvara frågan Vad menas med obalans egentligen? Statisk obalans Obalans är den tyngsta punkten i däcket eller fälgen, vilken har producerats vid tillverkningen. Dessa tunga punkter gör så att hjulet och styrinrättningen vibrerar under körningen, eftersom det ej är balanserat. Det finns två huvudtyper av vibrationer, orsakade av obalans.

9 Centrifugalkrafts diagram

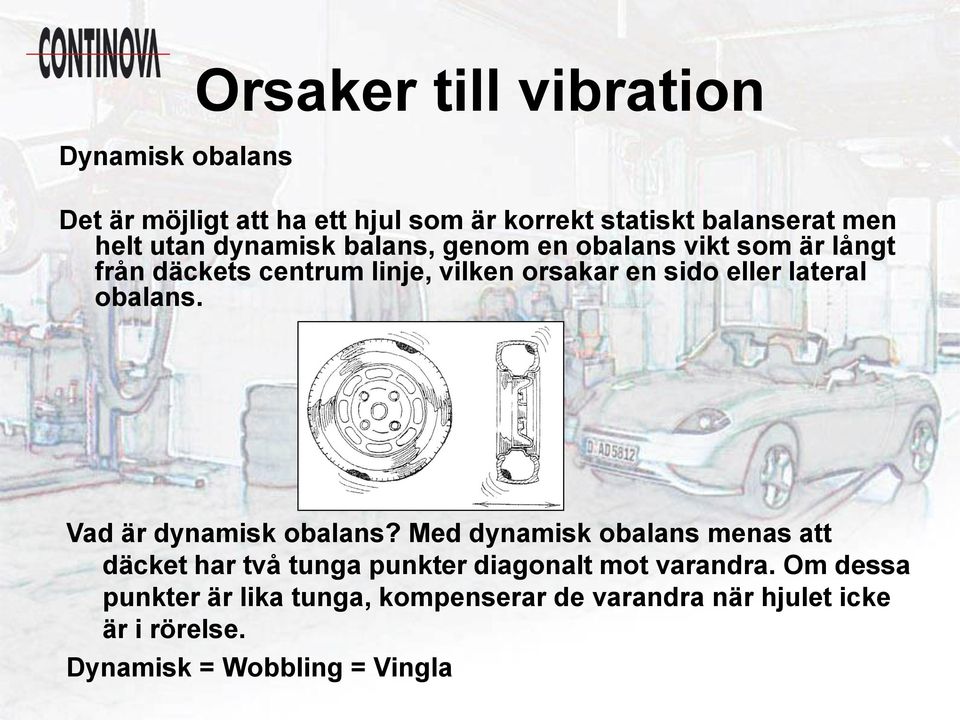

10 Dynamisk obalans Orsaker till vibration Det är möjligt att ha ett hjul som är korrekt statiskt balanserat men helt utan dynamisk balans, genom en obalans vikt som är långt från däckets centrum linje, vilken orsakar en sido eller lateral obalans. Vad är dynamisk obalans? Med dynamisk obalans menas att däcket har två tunga punkter diagonalt mot varandra. Om dessa punkter är lika tunga, kompenserar de varandra när hjulet icke är i rörelse. Dynamisk = Wobbling = Vingla

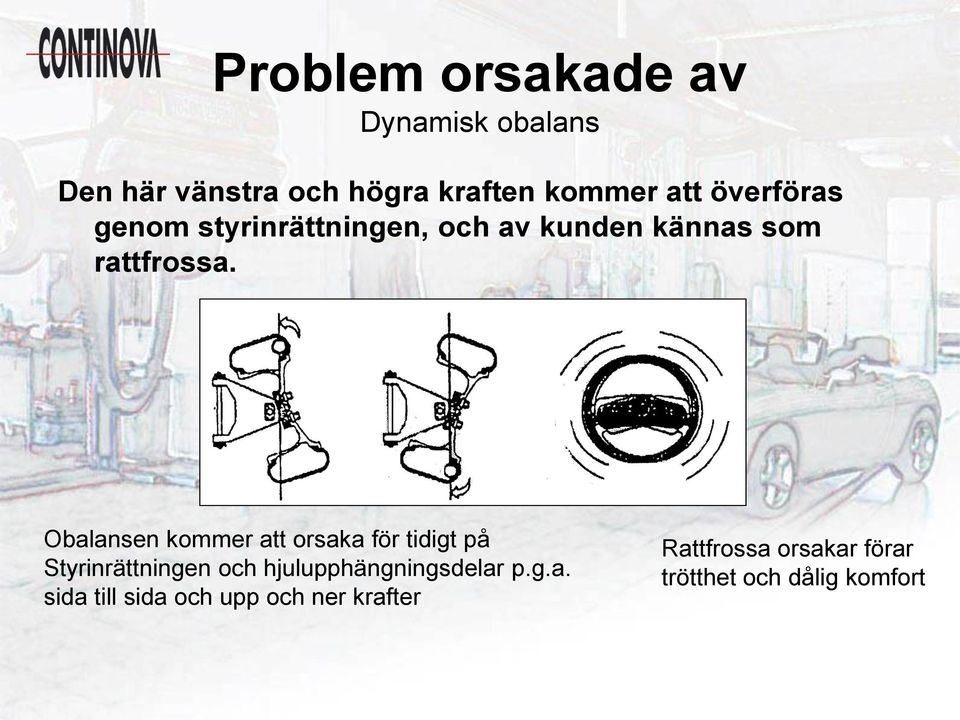

11 Problem orsakade av Dynamisk obalans Den här vänstra och högra kraften kommer att överföras genom styrinrättningen, och av kunden kännas som rattfrossa. Obalansen kommer att orsaka för tidigt på Styrinrättningen och hjulupphängningsdelar p.g.a. sida till sida och upp och ner krafter Rattfrossa orsakar förar trötthet och dålig komfort

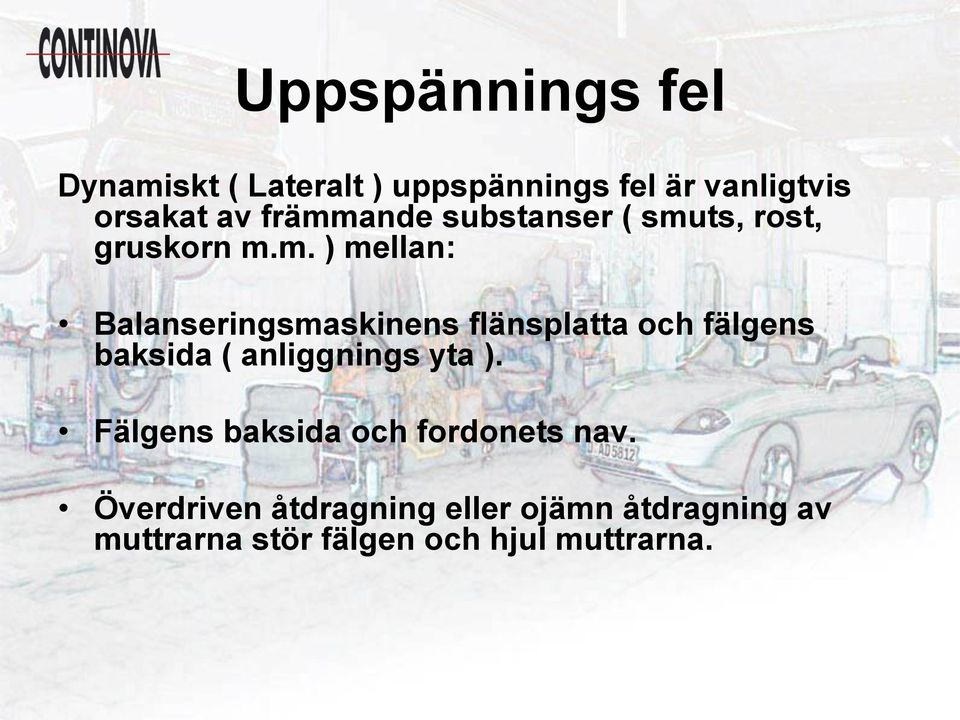

12 Uppspännings fel Dynamiskt ( Lateralt ) uppspännings fel är vanligtvis orsakat av främmande substanser ( smuts, rost, gruskorn m.m. ) mellan: Balanseringsmaskinens flänsplatta och fälgens baksida ( anliggnings yta ). Fälgens baksida och fordonets nav. Överdriven åtdragning eller ojämn åtdragning av muttrarna stör fälgen och hjul muttrarna.

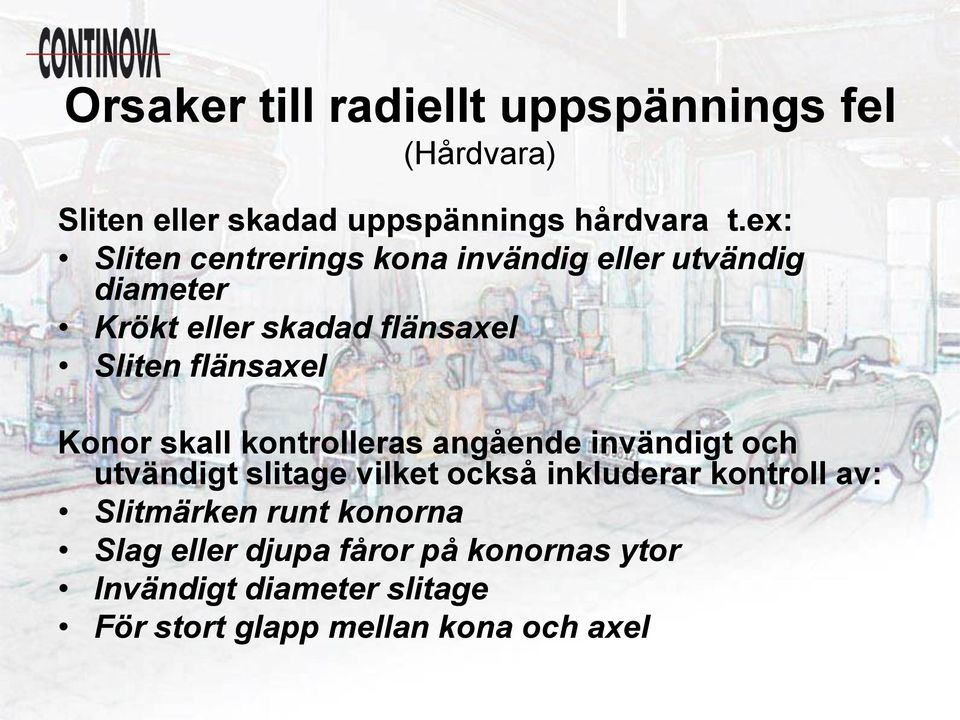

13 Orsaker till radiellt uppspännings fel (Hårdvara) Sliten eller skadad uppspännings hårdvara t.ex: Sliten centrerings kona invändig eller utvändig diameter Krökt eller skadad flänsaxel Sliten flänsaxel Konor skall kontrolleras angående invändigt och utvändigt slitage vilket också inkluderar kontroll av: Slitmärken runt konorna Slag eller djupa fåror på konornas ytor Invändigt diameter slitage För stort glapp mellan kona och axel

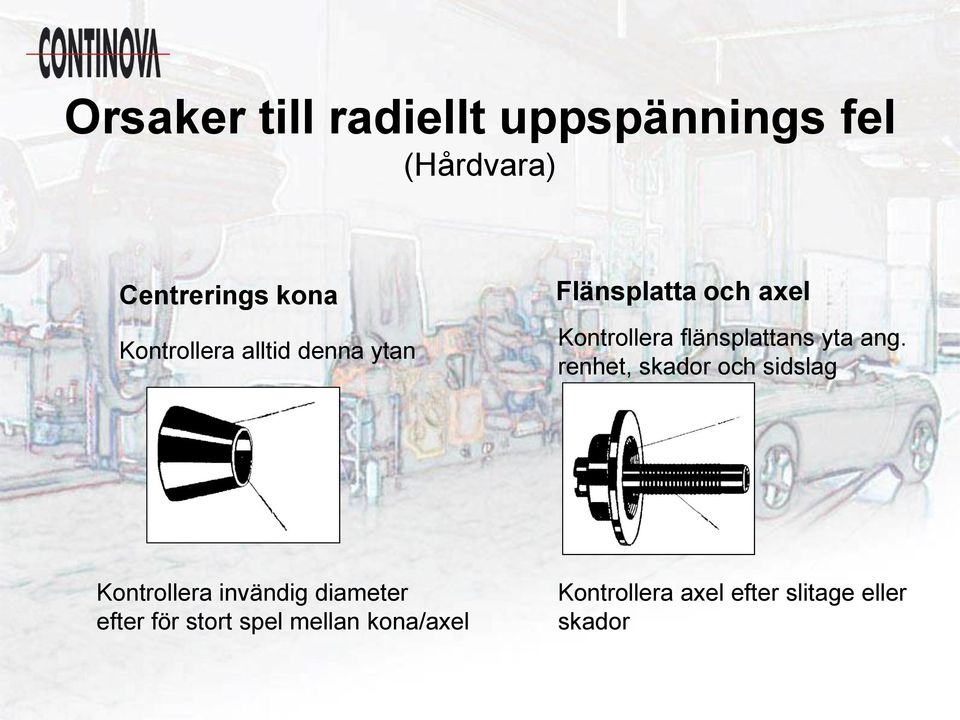

14 Orsaker till radiellt uppspännings fel (Hårdvara) Centrerings kona Kontrollera alltid denna ytan Flänsplatta och axel Kontrollera flänsplattans yta ang. renhet, skador och sidslag Kontrollera invändig diameter efter för stort spel mellan kona/axel Kontrollera axel efter slitage eller skador

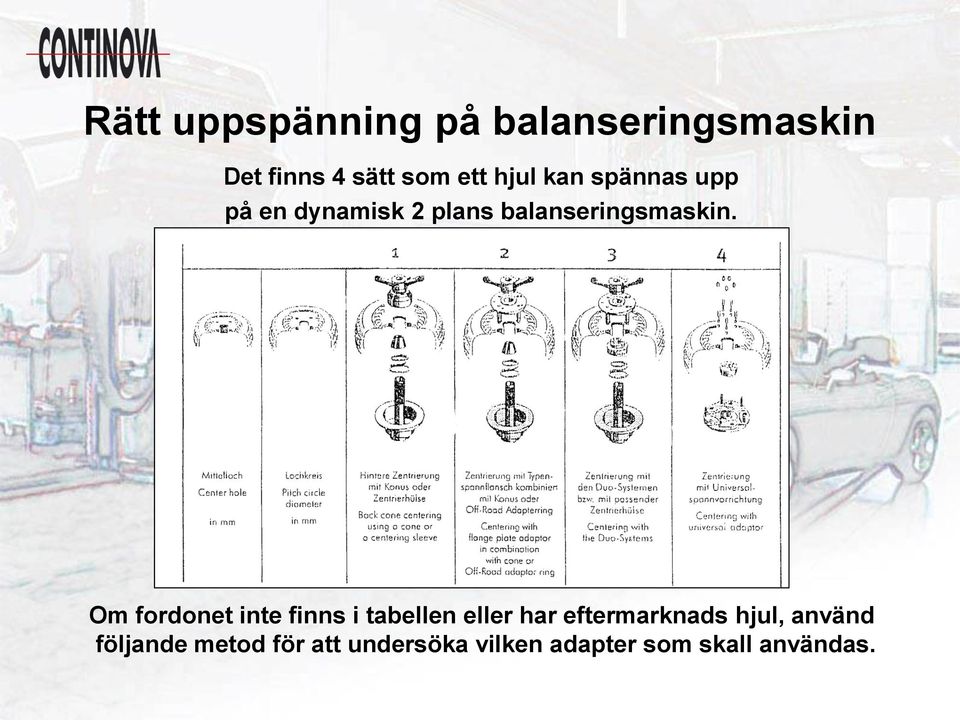

15 Rätt uppspänning på balanseringsmaskin Det finns 4 sätt som ett hjul kan spännas upp på en dynamisk 2 plans balanseringsmaskin. Om fordonet inte finns i tabellen eller har eftermarknads hjul, använd följande metod för att undersöka vilken adapter som skall användas.

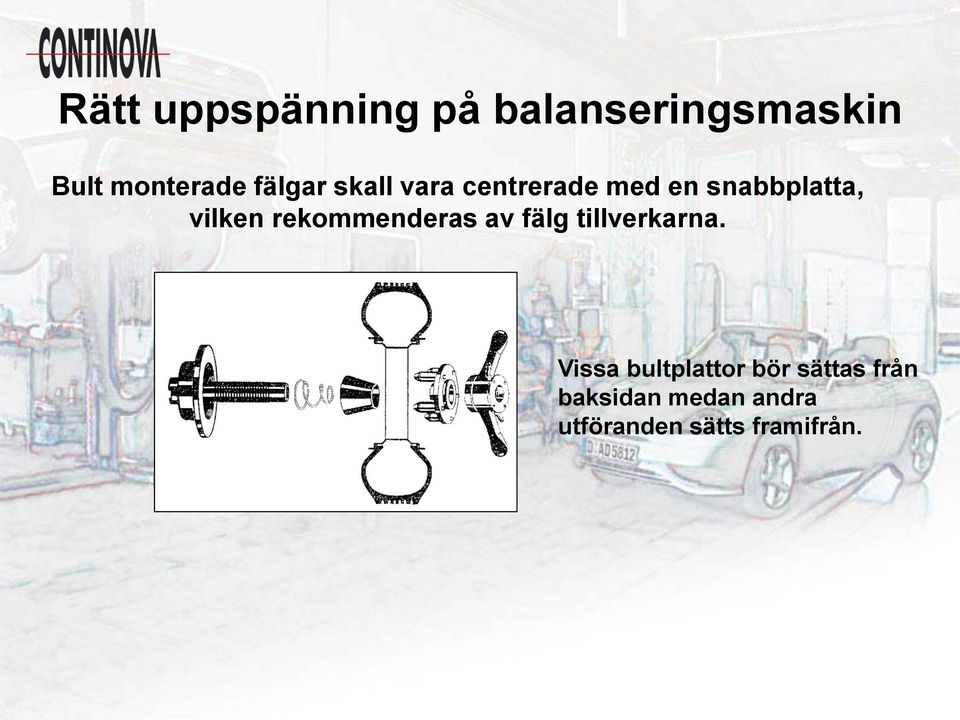

16 Rätt uppspänning på balanseringsmaskin Bult monterade fälgar skall vara centrerade med en snabbplatta, vilken rekommenderas av fälg tillverkarna. Vissa bultplattor bör sättas från baksidan medan andra utföranden sätts framifrån.

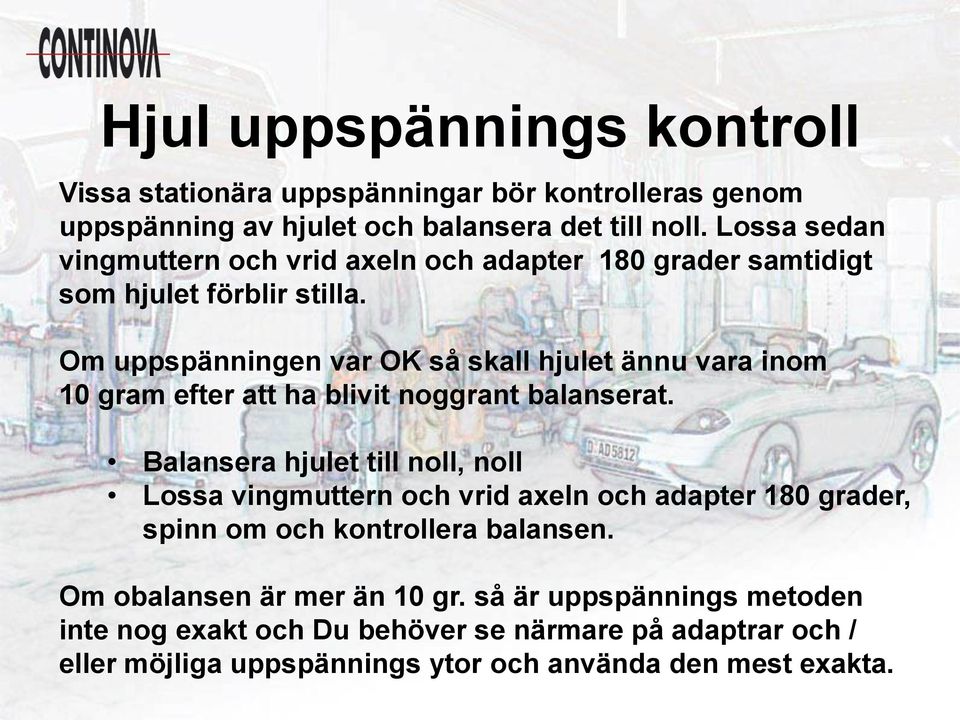

17 Hjul uppspännings kontroll Vissa stationära uppspänningar bör kontrolleras genom uppspänning av hjulet och balansera det till noll. Lossa sedan vingmuttern och vrid axeln och adapter 180 grader samtidigt som hjulet förblir stilla. Om uppspänningen var OK så skall hjulet ännu vara inom 10 gram efter att ha blivit noggrant balanserat. Balansera hjulet till noll, noll Lossa vingmuttern och vrid axeln och adapter 180 grader, spinn om och kontrollera balansen. Om obalansen är mer än 10 gr. så är uppspännings metoden inte nog exakt och Du behöver se närmare på adaptrar och / eller möjliga uppspännings ytor och använda den mest exakta.

18 Rundhetskontroll av fälg & däck Ett däck som inte rullar rätt kommer inte att rulla mjukt. Även om det är noggrant balanserat kommer det att vibrera och kännas som ett obalanserat hjul. Så innan Du kan balansera ett hjul perfekt, måste Du kontrollera att däck och fälg rullar rätt. För att göra detta så behöver Du en ovalitets mätare med stativ. Om antingen fälgen eller däcket överskrider ovalitets gränserna kommer de att hindra dig från att få mjukast möjliga körningen. Radiell rundhets kontroll

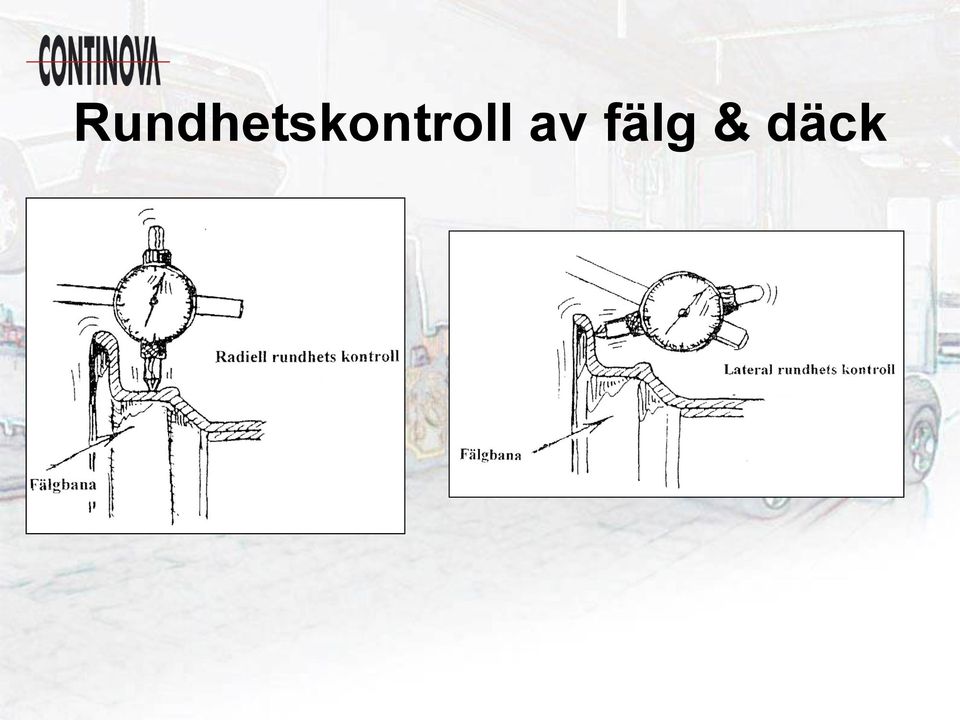

19 Rundhetskontroll av fälg & däck

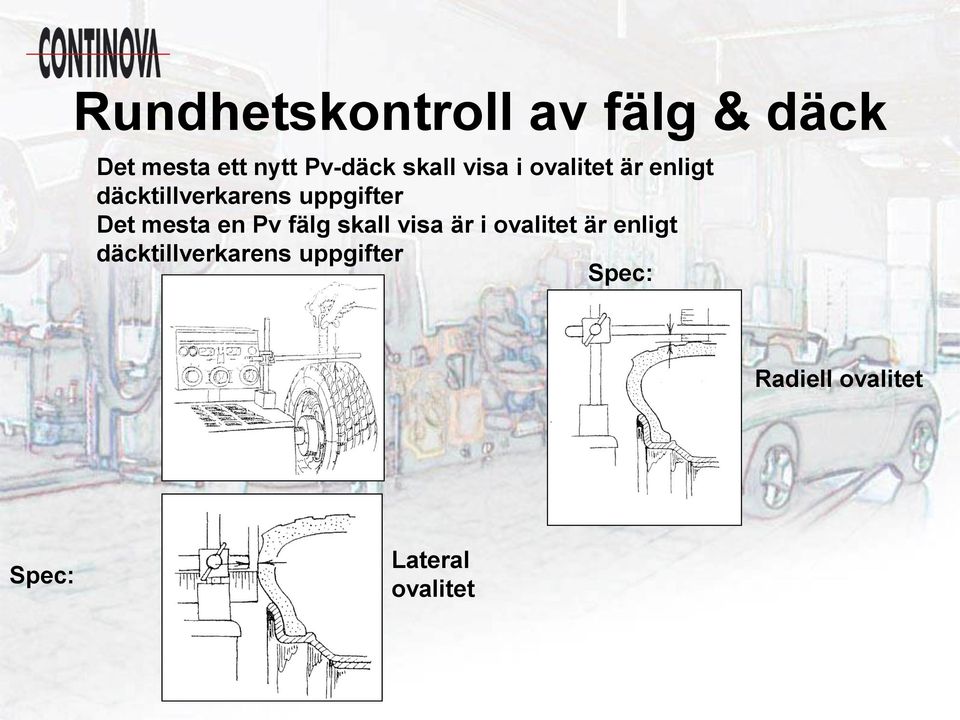

20 Rundhetskontroll av fälg & däck Det mesta ett nytt Pv-däck skall visa i ovalitet är enligt däcktillverkarens uppgifter Det mesta en Pv fälg skall visa är i ovalitet är enligt däcktillverkarens uppgifter Spec: Radiell ovalitet Spec: Lateral ovalitet

21 Matchning Med denna teknik kan man justera däcket i förhållande till fälgen så att obalansen i båda är mittemot varandra d.v.s. kompenserar varandra. Se bild! Fälg obalans Liten balans vikt Den lilla restobalans detta ger kommer att kompenseras med balans vikter. Däck obalans

22 Korrekt luftpåfyllning Det är mycket viktigt för både däckets rundhet / hjulet och balanserings resultatet, Att däcket är korrekt monterat och pumpat. Använd alltid ett kvalitativt däck smörjmedel ( pasta m.m. ). Smörj både däck och fälg noggrant ( inte för mycket så att obalans uppstår ). Rekommendation är att pumpa däcket till ( 3,5 bar ). Använd alltid skyddsbur för att skydda dig när Du pumpar upp däcket, ( explosionsrisk ). Kontrollera däckets centreringslinje efter pumpning. Det måste vara välcentrerat på fälgen, om så inte är fallet, släpp ur luften, clincha loss clincherna, smörj ytterligare och pumpa igen. Detta är speciellt viktigt på lågprofil däck. För bästa resultat fyll däcket utan ventil insats i ventilen. Däck 295/30/20 Fälg Centreringslinje

23 Impulsbalans Impuls balans har en olik frekvens till statiska och dynamiska vibrationer. Detta orsakas av för stor vikt användning. Om vi tittar på fabriksnya bilar, kommer vi inte att finna en större hjul vikt än 40 gram. Som impuls underförstått är det inte där hela tiden, utan ibland. Ett däck som balanseras på en balanserings maskin är alltid runt. När så däcket rullar på vägen, blir det plattare i botten, där det träffar vägbanan. Detta kallar vi för den effektiva eller den fria rullnings radien. Fri rullnings radie Väg Väg Effektiv rullningsradie

24 Impulsbalans Så vikten vi applicerar på hjulet är för att kompensera för mycket gummi eller ett slitage m. m. För mycket gummi eller slitage betyder en starkare eller svagare sidvägg. Det betyder i kraftvariation att däcket flexar olika vid olika lägen under samma last. Lägg ihop dessa två faktum vilket betyder att varje 180 grader, så är bly vikten antingen för tung eller 180 grader senare, för lätt. Eftersom vi inte kan ändra obalansen under körning så är det enda vi kan försäkra oss om, är att rundheten och obalansen är så liten som möjlig. Om Du försäkrar dig om at däcket inte har mer än 1 mm lateral och radiell ovalitet, kommer fordonet ej att lida av plötsliga balans problem. Fri rullnings radie Väg Väg Effektiv rullningsradie

25 Kalibreringskontroll av din balanseringsmaskin För att vara säker på din balanserings maskins noggrannhet måste den vara kalibrerad. Detta skall göras månadsvis. Metod 1. Balansera ett hjul till 0 (noll) 2. Fäst en 100 gr. test vikt (som Du vet är exakt) på utsidan av fälgen. 3. Balanserings maskinen skall : -Visa 100 gr. obalans - Indikera den exakta positionen för att korrigera obalansen 180 grader motsatt. - Indikera den exakta sidan av hjulet runt + 5 gram. ( Det är OK om balans.maskinen säger att hjulet behöver 95 gram på insidan och 5 gram på utsidan om Du sätter 100 grams vikten på fälgens insida). - Repetera steg 2 genom att sätta vikten på fälgens insida. Om balans.maskinen stämmer på alla 3 stegen, så är den exakt kalibrerad. Om inte krävs kalibrering. Du kan vanligtvis göra detta enligt manualen som medföljer maskinen.

26 Centrifugal kraft och de kritiska resonans perioderna

27 Balansering praktik Rätt uppspänning på balanseringsmaskin Kontroll av rätt uppspänning Uppspännings fel på balanseringsmaskin Sliten / skadad uppspänningsutrustning Ovalitetsmätning Matchning Kontroll av balanseringsmaskin

28 Monteringsteknik Rätt utrustning i förhållande till behov Extra utrustning, monteringshjälp, chockluftare Diverse tillbehör Skadade / Slitna maskiner Montering av standard däck, lågprofilsdäck och RFT däck.

29 Rätt utrustning i förhållande till behov

30 Extra utrustning / Diverse tillbehör

31 Skadade och slitna maskiner Kontrollera glapp i monteringshuvud Kontrollera glapp i monteringsstolpe Kontrollera glapp i klor Kontrollera glapp i monteringsbord Kontrollera hela plastskydd i klor och monteringshuvud Kontrollera mothåll (gummi) för clinchpress Kontrollera oljenivån i dimsmörjarbehållare

32 Demontering och montering av däck 1. Gör rent hjulet ordentligt ( tvätta hjulet), tag bort gamla vikter och släpp ur luften ur däcket. 2. Clincha först loss däcket från fälgen där den bredaste fälgbanan är. Smörj in däckclinch och fälgbana med monteringspasta. 3. Aluminiumhjul fastspännes om möjligt utifrån på fälgen med plastskydd på monteringsklorna.

33 Demontering 1. Ventilens position skall vara i höjd med monteringshuvudet. Bryt upp däcket på monteringshuvudet med monteringsjärnet. Tryck ned däckclinchen i monteringsrännan mitt emot monteringshuvudet och demontera. 2. Kontrollera fälgens kondition: Uttjänt Bucklor, slag (t.ex. vid fälghorn) Sprickor Utnötta bulthål 3. Tag bort gammalt gummi och rostflagor från fälgbanan. 4. Sätt i ny ventil.

34 Montering 1. Vid däckmontering skall däckclinchar och fälgbanor smörjas med monteringspasta. Placera ventilen mitt emot monteringshuvudet. Lägg däckclinchen på monteringshuvudet och tryck ned clinchen framför monteringshuvudet i monteringsrännan och montera. 2. Vid mycket hårda däck, speciellt super lågprofildäck använd monteringshjälp alt. monteringsklämma. 3. Luftfyll däcket stegvis (intervall pumpa). Obs: 3,5 bar får ej överskridas. Fyll på exakt lufttryck enligt rekommendation. 4. Uppstår problem med luftpåfyllning av ett slanglöst däck använd chockluftning alt. pumpring.

35 Montering praktik Montering av standard däck Montering av lågprofils däck Montering av RFT däck

36 PV - reparation (Radial) Banskada Mini-Combi plugg Remastem / förstärkning LV - reparation Banskada (Radial) Mini-Combi plugg Remastem / förstärkning

37 SCANDINAVIAN TIRE & RIM ORGANIZATION REPARATION AV PERSONBILSDÄCK Reparation av däck aktualiseras genom återvinning av däck. Det är angeläget att reparationer sker på ett sätt som ej äventyrar säkerheten 1. Reparation av däck skall ske av en fackman, som också ansvarar för reparationens fullgoda utförande. 2. I första hand gäller de föreskrifter för reparation av olika däcktyper som anges av respektive däcktillverkare. Särskild uppmärksamhet skall ägnas däck för speciell typ av tjänst, t ex högfartsdäck. 3. Anvisningar för applicering av reparationsmaterial m.m., som anges av leverantören av respektive material skall följas. 4. Däck skall alltid tömmas på ev. luft, monteras av hjulet (fälgen) och därefter inspekteras innan reparation får ske. 5. En reparation får inte göras om däckets styrkenivå efter reparationen bedöms vara nedsatt. 6. Tätning av Iäckor i däck får ej ske medelst injicering av skum, spray eller genom att dra igenom en plugg i hålet ifrån utsidan på ett monterat däck (se pkt.4). 7. En slang får inte användas som en ersättning för reparation av en skada. Slang får inte användas i slanglösa däck utan respektive däcktillverkares medgivande. 8. En felaktigt gjord reparation kan innebära att säkerheten äventyras samt att däckets garanti ogiltigförklaras. 9. Beakta att ett luftfyllt däck är en tryckbehållare med en stor inneboende energi, som kan vålla livshotande skador vid felaktig reparation eller montering.

38 Reparation av slanglösa däck

39 Materialinformation Förstärkningar / Pluggar Blått förbindningsskikt Lagringstid: 5år Lagringssätt: mörkt och svalt (20 C). Mini-Combi / Remastem Påsprayat förbindningsskikt Vilken plugg / förstärkning? Skadetabell

40 Lösningar BL-cement Accelerator till pluggar och förstärkningar Torktid min vid o c Lagringstiden är 4 år vid oöppnad burk Vulklösning Accelerator till slanglappar Torktid 5-10 min vid o c Lagringstiden är 4 år vid oöppnad burk Ruggvätska Rengöra innerlinern Rugga upp slangyta vid reparation

41 Verktygsinformation Lågvarvig slipmaskin Varvtal rpm (2800rpm) Returluft bakåtledd ( kompressorluft innehåller vatten / olja ) slipning av gummi & brotschning Högvarvig slipmaskin ( Ej till pluggning ) Varvtal rpm Returluft bakåtledd Slipning av stål Ruggning av innerliner - 36 korn ( Optimalt ) Brotschar - uppfräsning av spik & stickhål
