L90D VOLVO HJULLASTARE

Transkript

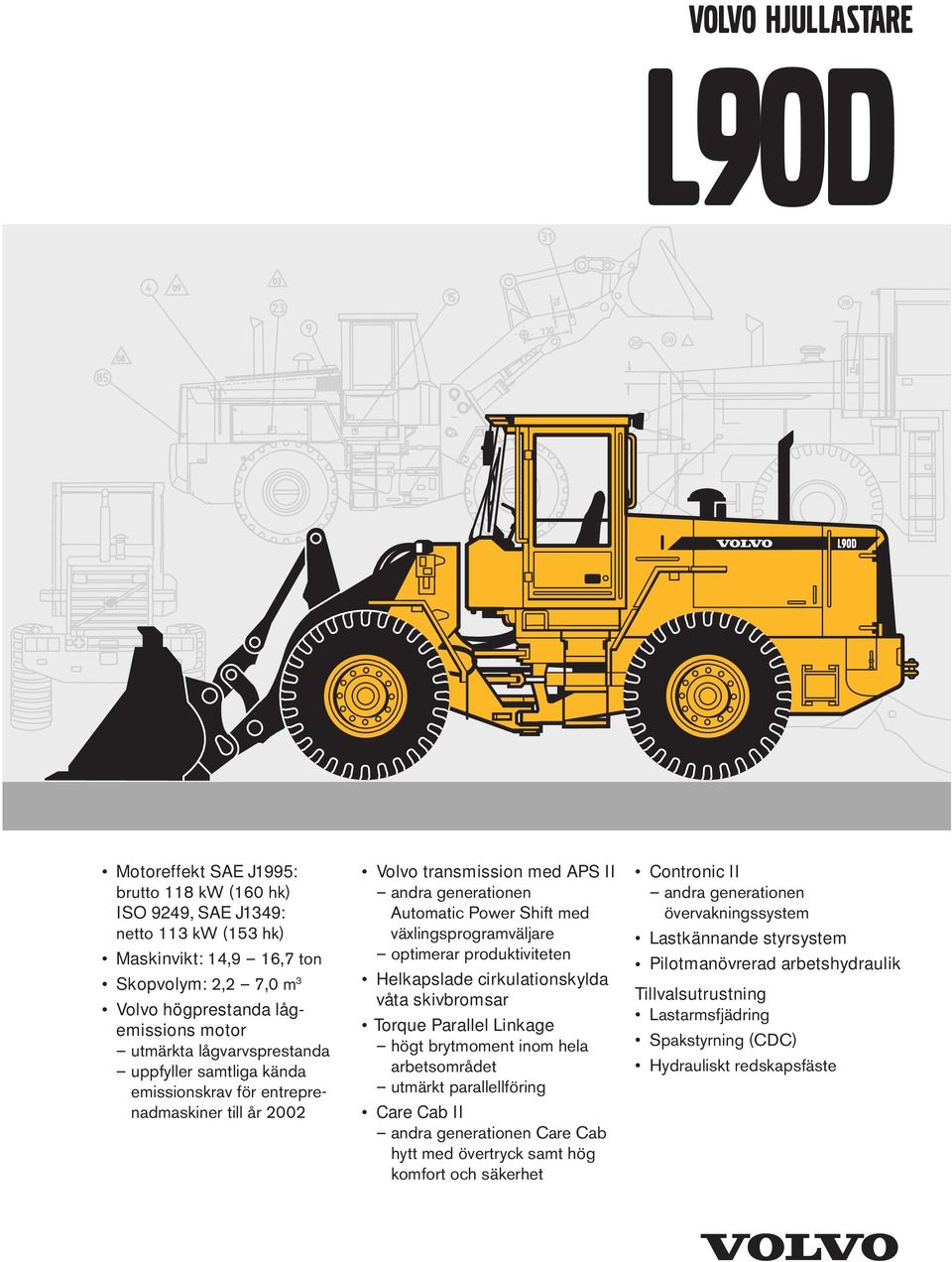

1 VOVO HJUSTRE 90D Motoreffekt SE J1995: brutto 118 kw (160 hk) ISO 9249, SE J1349: netto 113 kw (153 hk) Maskinvikt: 14,9 16,7 ton Skopvolym: 7,0 m 3 Volvo högprestanda lågemissions motor utmärkta lågvarvsprestanda uppfyller samtliga kända emissionskrav för entrepre- nadmaskiner till år 2002 Volvo transmission med PS II andra generationen utomatic Power Shift med växlingsprogramväljare optimerar produktiviteten Helkapslade cirkulationskylda våta skivbromsar Torque Parallel inkage högt brytmoment inom hela arbetsområdet utmärkt parallellföring are ab II andra generationen are ab hytt med övertryck samt hög komfort och säkerhet ontronic II andra generationen övervakningssystem astkännande styrsystem Pilotmanövrerad arbetshydraulik Tillvalsutrustning astarmsfjädring Spakstyrning (D) Hydrauliskt redskapsfäste

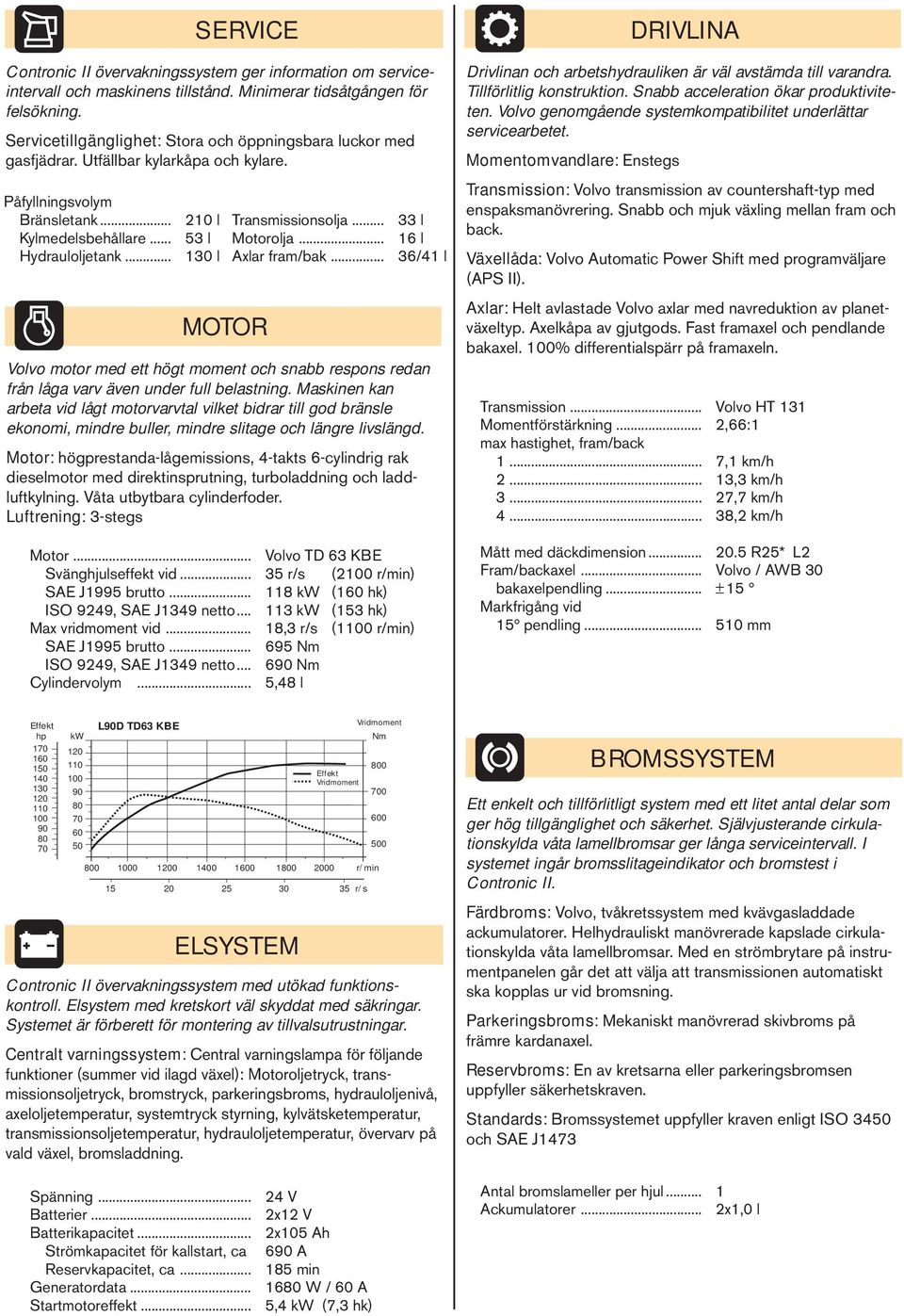

2 SERVIE ontronic II övervakningssystem ger information om serviceintervall och maskinens tillstånd. Minimerar tidsåtgången för felsökning. Servicetillgänglighet: Stora och öppningsbara luckor med gasfjädrar. Utfällbar kylarkåpa och kylare. Påfyllningsvolym Bränsletank... ylmedelsbehållare... Hydrauloljetank l 53 l 130 l MOTOR Transmissionsolja... Motorolja... xlar fram/bak... Volvo motor med ett högt moment och snabb respons redan från låga varv även under full belastning. Maskinen kan arbeta vid lågt motorvarvtal vilket bidrar till god bränsle ekonomi, mindre buller, mindre slitage och längre livslängd. Motor: högprestanda-lågemissions, 4-takts 6-cylindrig rak dieselmotor med direktinsprutning, turboladdning och laddluftkylning. Våta utbytbara cylinderfoder. uftrening: 3-stegs Motor... Volvo TD 63 BE Svänghjulseffekt vid r/s (2100 r/min) SE J1995 brutto kw (160 hk) ISO 9249, SE J1349 netto kw (153 hk) Max vridmoment vid... 18,3 r/s (1100 r/min) SE J1995 brutto Nm ISO 9249, SE J1349 netto Nm ylindervolym... 5,48 l 33 l 16 l 36/41 l DRIVIN Drivlinan och arbetshydrauliken är väl avstämda till varandra. Tillförlitlig konstruktion. Snabb acceleration ökar produktiviteten. Volvo genomgående systemkompatibilitet underlättar servicearbetet. Momentomvandlare: Enstegs Transmission: Volvo transmission av countershaft-typ med enspaksmanövrering. Snabb och mjuk växling mellan fram och back. Växellåda: Volvo utomatic Power Shift med programväljare (PS II). xlar: Helt avlastade Volvo axlar med navreduktion av planetväxeltyp. xelkåpa av gjutgods. ast framaxel och pendlande bakaxel. 100% differentialspärr på framaxeln. Transmission... Volvo HT 131 Momentförstärkning... 6:1 max hastighet, fram/back ,1 km/h ,3 km/h ,7 km/h ,2 km/h Mått med däckdimension R25* 2 ram/backaxel... Volvo / WB 30 bakaxelpendling... ±15 Markfrigång vid 15 pendling Effekt hp kw D TD63 BE ESYSTEM Effekt Vridmoment r/min r/s Vridmoment ontronic II övervakningssystem med utökad funktionskontroll. Elsystem med kretskort väl skyddat med säkringar. Systemet är förberett för montering av tillvalsutrustningar. entralt varningssystem: entral varningslampa för följande funktioner (suer vid ilagd växel): Motoroljetryck, transmissionsoljetryck, bromstryck, parkeringsbroms, hydrauloljenivå, axeloljetemperatur, systemtryck styrning, kylvätsketemperatur, transmissionsoljetemperatur, hydrauloljetemperatur, övervarv på vald växel, bromsladdning. Nm BROMSSYSTEM Ett enkelt och tillförlitligt system med ett litet antal delar som ger hög tillgänglighet och säkerhet. Självjusterande cirkulationskylda våta lamellbromsar ger långa serviceintervall. I systemet ingår bromsslitageindikator och bromstest i ontronic II. ärdbroms: Volvo, tvåkretssystem med kvävgasladdade ackumulatorer. Helhydrauliskt manövrerade kapslade cirkulationskylda våta lamellbromsar. Med en strömbrytare på instrumentpanelen går det att välja att transmissionen automatiskt ska kopplas ur vid bromsning. Parkeringsbroms: Mekaniskt manövrerad skivbroms på främre kardanaxel. Reservbroms: En av kretsarna eller parkeringsbromsen uppfyller säkerhetskraven. Standards: Bromssystemet uppfyller kraven enligt ISO 3450 och SE J1473 Spänning... Batterier... Batterikapacitet... Strömkapacitet för kallstart, ca Reservkapacitet, ca... Generatordata... Startmotoreffekt V 2x12 V 2x105 h min 1680 W / 60 5,4 kw (7,3 hk) ntal bromslameller per hjul... 1 ckumulatorer... 2x1,0 l

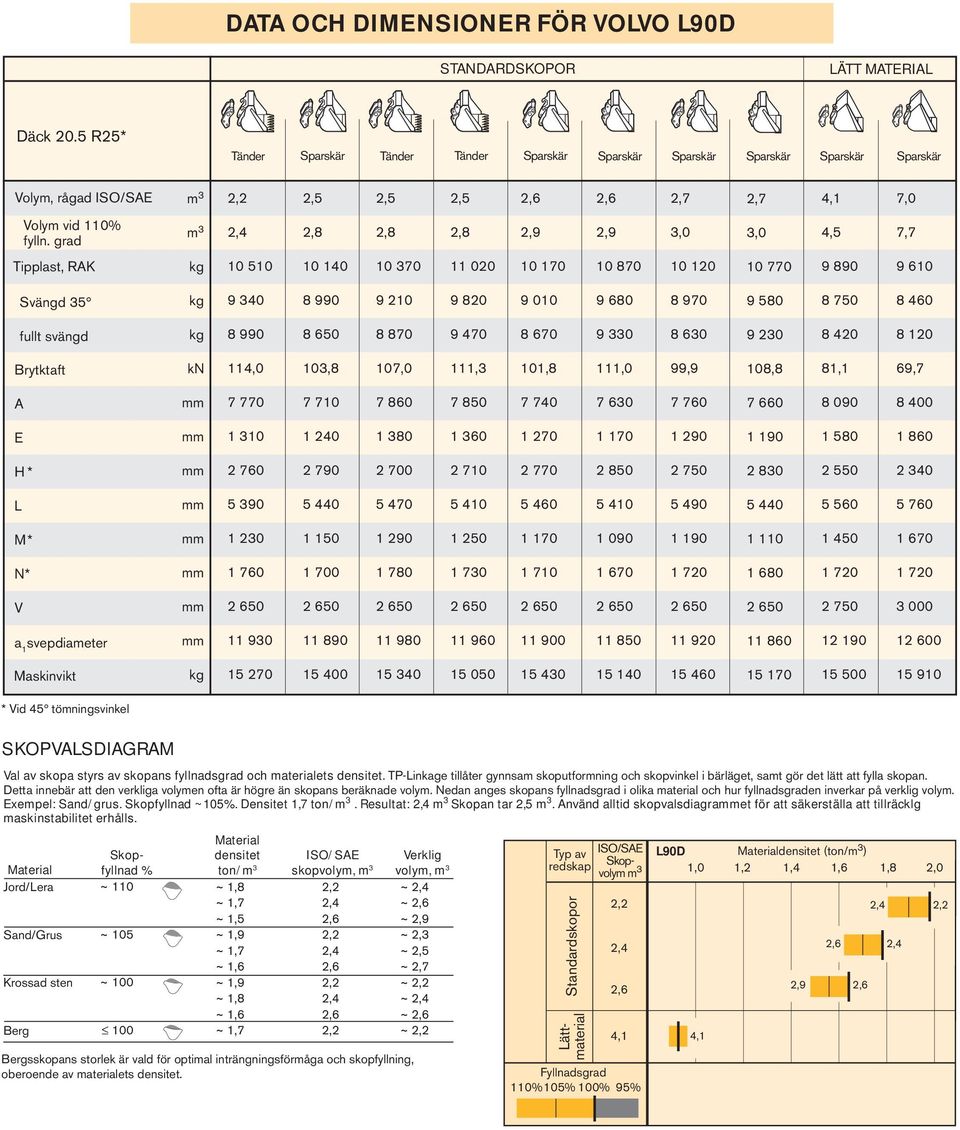

3 DT OH DIMENSIONER ÖR VOVO 90D STNDRDSOPOR ÄTT MTERI Däck 20.5 R25* Tänder Sparskär Tänder Tänder Sparskär Sparskär Sparskär Sparskär Sparskär Sparskär Volym, rågad ISO/SE m 3 2,5 2,5 2,5 2,7 2,7 4,1 7,0 Volym vid 110% fylln. grad m 3 2,8 2,8 2,8 2,9 2,9 3,0 3,0 4,5 7,7 Tipplast, R Svängd fullt svängd Brytktaft kn 114,0 103,8 107,0 111,3 101,8 111,0 99,9 108,8 81,1 69, E H* M* N* V a 1 svepdiameter Maskinvikt * Vid 45 tömningsvinkel SOPVSDIGRM Val av skopa styrs av skopans fyllnadsgrad och materialets densitet. TP-inkage tillåter gynnsam skoputformning och skopvinkel i bärläget, samt gör det lätt att fylla skopan. Detta innebär att den verkliga volymen ofta är högre än skopans beräknade volym. Nedan anges skopans fyllnadsgrad i olika material och hur fyllnadsgraden inverkar på verklig volym. Exempel: Sand/grus. Skopfyllnad ~105%. Densitet 1,7 ton/m 3. Resultat: m 3 Skopan tar 2,5 m 3. nvänd alltid skopvalsdiagraet för att säkerställa att tillräcklg maskinstabilitet erhålls. Material Jord/era Sand/Grus rossad sten Berg Skopfyllnad % ~ 110 ~ 105 ~ Material densitet ton/m 3 ~ 1,8 ~ 1,7 ~ 1,5 ~ 1,9 ~ 1,7 ~ 1,6 ~ 1,9 ~ 1,8 ~ 1,6 ~ 1,7 ISO/SE skopvolym, m 3 Bergsskopans storlek är vald för optimal inträngningsförmåga och skopfyllning, oberoende av materialets densitet. Verklig volym, m 3 ~ ~ ~ 2,9 ~ 2,3 ~ 2,5 ~ 2,7 ~ ~ ~ ~ ättmaterial Typ av ISO/SE 90D Materialdensitet (ton/m 3 ) redskap Skopvolym m 3 1,0 1,2 1,4 1,6 1,8 2,0 Standardskopor 4,1 yllnadsgrad 110% 105% 100% 95% 4,1 2,9

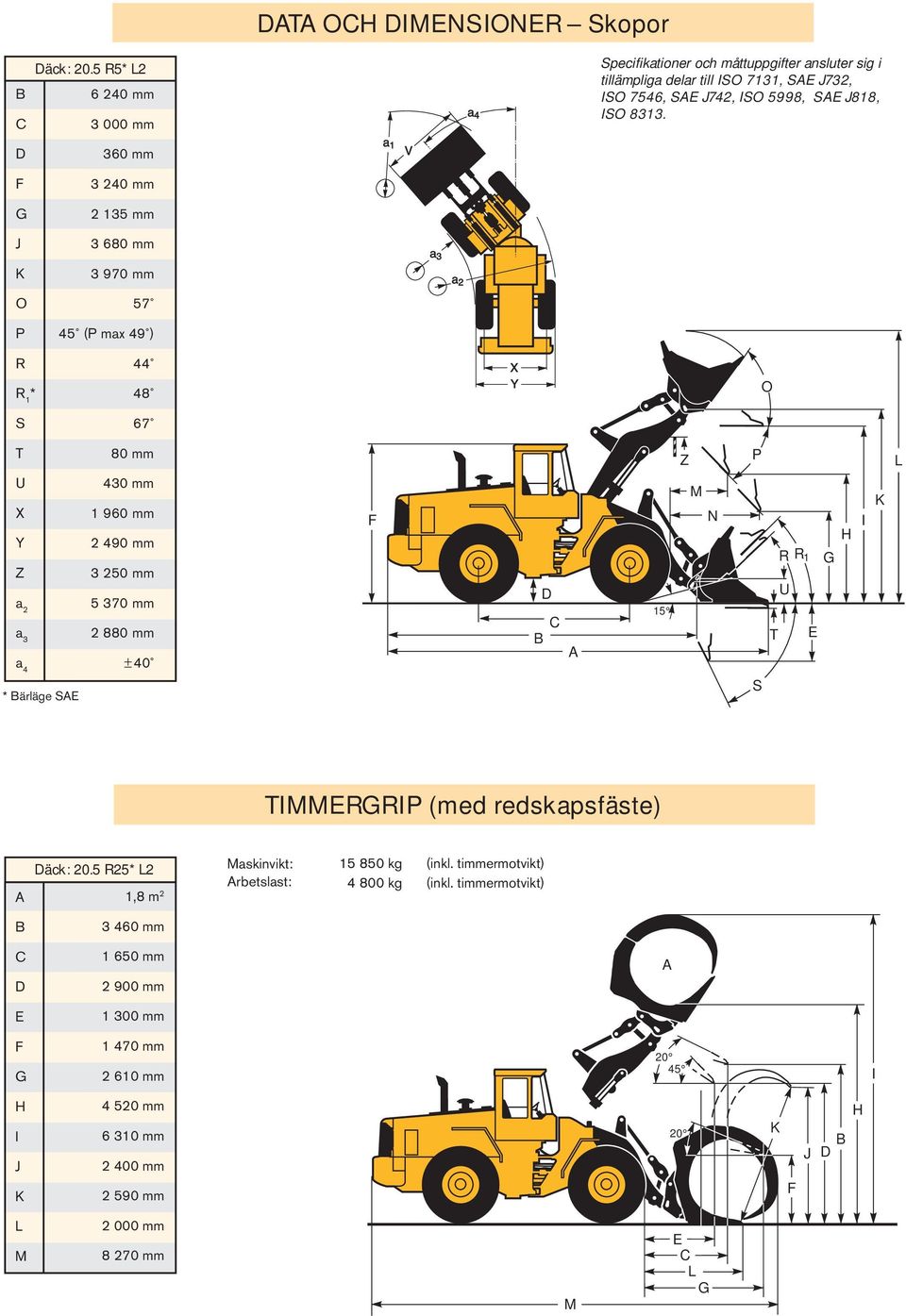

4 B D G J O P Däck: 20.5 R5* (P max 49 ) DT OH DIMENSIONER Skopor Specifikationer och måttuppgifter ansluter sig i tillämpliga delar till ISO 7131, SE J732, ISO 7546, SE J742, ISO 5998, SE J818, ISO R R 1 * S O T U X Y Z a 2 a 3 a 4 * Bärläge SE ±40 D B 15 Z M N P S H R R 1 G U T E I TIMMERGRIP (med redskapsfäste) Däck: 20.5 R25* 2 1,8 m 2 Maskinvikt: rbetslast: (inkl. tiermotvikt) (inkl. tiermotvikt) B D E G I H I J J D B H M M E G

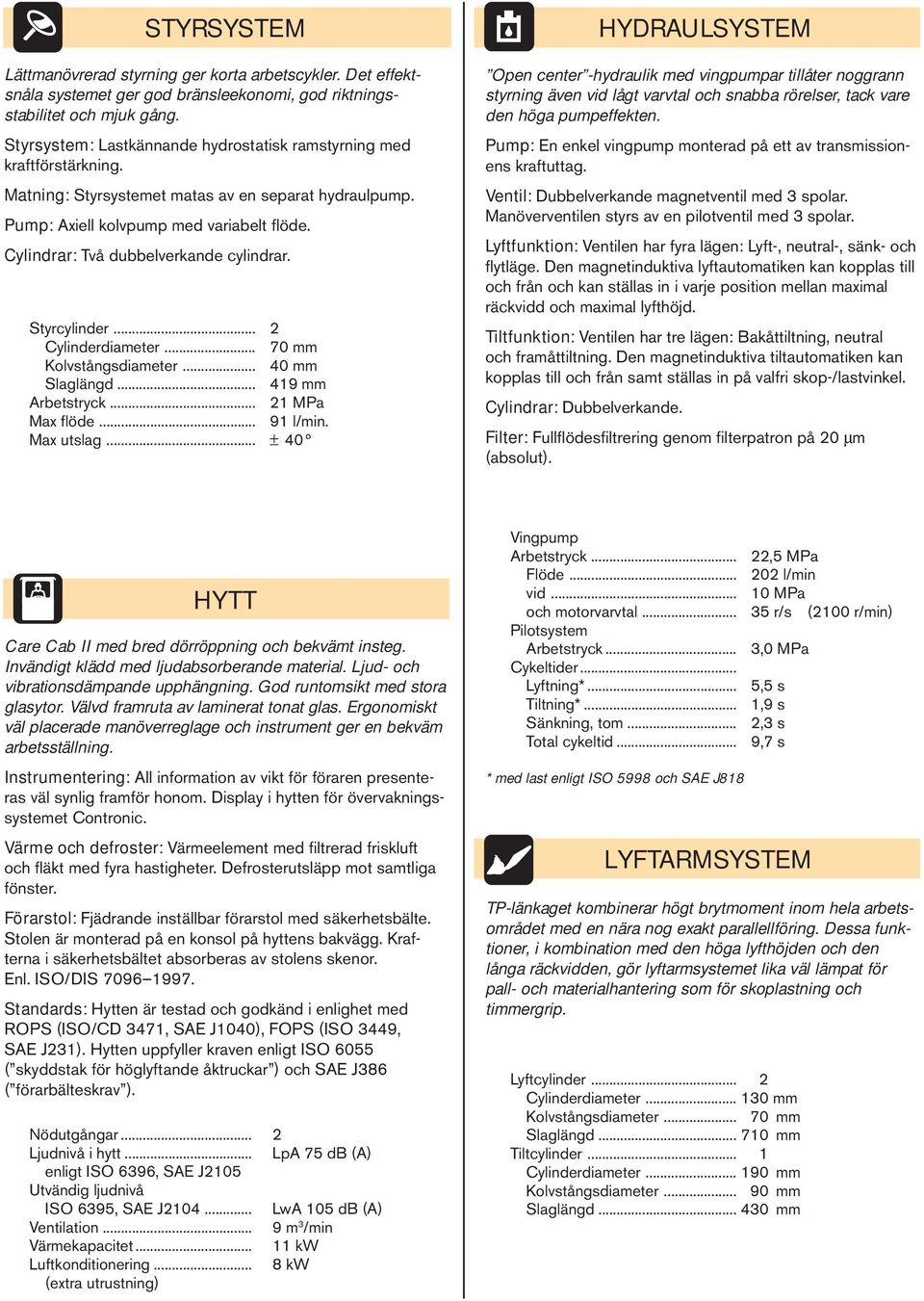

5 STYRSYSTEM ättmanövrerad styrning ger korta arbetscykler. Det effektsnåla systemet ger god bränsleekonomi, god riktningsstabilitet och mjuk gång. Styrsystem: astkännande hydrostatisk ramstyrning med kraftförstärkning. Matning: Styrsystemet matas av en separat hydraulpump. Pump: xiell kolvpump med variabelt flöde. ylindrar: Två dubbelverkande cylindrar. Styrcylinder... 2 ylinderdiameter olvstångsdiameter Slaglängd rbetstryck MPa Max flöde l/min. Max utslag... ± 40 HYDRUSYSTEM Open center -hydraulik med vingpumpar tillåter noggrann styrning även vid lågt varvtal och snabba rörelser, tack vare den höga pumpeffekten. Pump: En enkel vingpump monterad på ett av transmissionens kraftuttag. Ventil: Dubbelverkande magnetventil med 3 spolar. Manöverventilen styrs av en pilotventil med 3 spolar. yftfunktion: Ventilen har fyra lägen: yft-, neutral-, sänk- och flytläge. Den magnetinduktiva lyftautomatiken kan kopplas till och från och kan ställas in i varje position mellan maximal räckvidd och maximal lyfthöjd. Tiltfunktion: Ventilen har tre lägen: Bakåttiltning, neutral och framåttiltning. Den magnetinduktiva tiltautomatiken kan kopplas till och från samt ställas in på valfri skop-/lastvinkel. ylindrar: Dubbelverkande. ilter: ullflödesfiltrering genom filterpatron på 20 µm (absolut). HYTT are ab II med bred dörröppning och bekvämt insteg. Invändigt klädd med ljudabsorberande material. jud- och vibrationsdämpande upphängning. God runtomsikt med stora glasytor. Välvd framruta av laminerat tonat glas. Ergonomiskt väl placerade manöverreglage och instrument ger en bekväm arbetsställning. Instrumentering: ll information av vikt för föraren presenteras väl synlig framför honom. Display i hytten för övervakningssystemet ontronic. Värme och defroster: Värmeelement med filtrerad friskluft och fläkt med fyra hastigheter. Defrosterutsläpp mot samtliga fönster. örarstol: jädrande inställbar förarstol med säkerhetsbälte. Stolen är monterad på en konsol på hyttens bakvägg. rafterna i säkerhetsbältet absorberas av stolens skenor. Enl. ISO/DIS Standards: Hytten är testad och godkänd i enlighet med ROPS (ISO/D 3471, SE J1040), OPS (ISO 3449, SE J231). Hytten uppfyller kraven enligt ISO 6055 ( skyddstak för höglyftande åktruckar ) och SE J386 ( förarbälteskrav ). Nödutgångar... 2 judnivå i hytt... p 75 db () enligt ISO 6396, SE J2105 Utvändig ljudnivå ISO 6395, SE J w 105 db () Ventilation... 9 m 3 /min Värmekapacitet kw uftkonditionering... 8 kw (extra utrustning) Vingpump rbetstryck... 22,5 MPa löde l/min vid MPa och motorvarvtal r/s (2100 r/min) Pilotsystem rbetstryck... 3,0 MPa ykeltider... yftning*... 5,5 s Tiltning*... 1,9 s Sänkning, tom... 2,3 s Total cykeltid... 9,7 s * med last enligt ISO 5998 och SE J818 YTRMSYSTEM TP-länkaget kombinerar högt brytmoment inom hela arbetsområdet med en nära nog exakt parallellföring. Dessa funktioner, i kombination med den höga lyfthöjden och den långa räckvidden, gör lyftarmsystemet lika väl lämpat för pall- och materialhantering som för skoplastning och tiergrip. yftcylinder... 2 ylinderdiameter olvstångsdiameter Slaglängd Tiltcylinder... 1 ylinderdiameter olvstångsdiameter Slaglängd

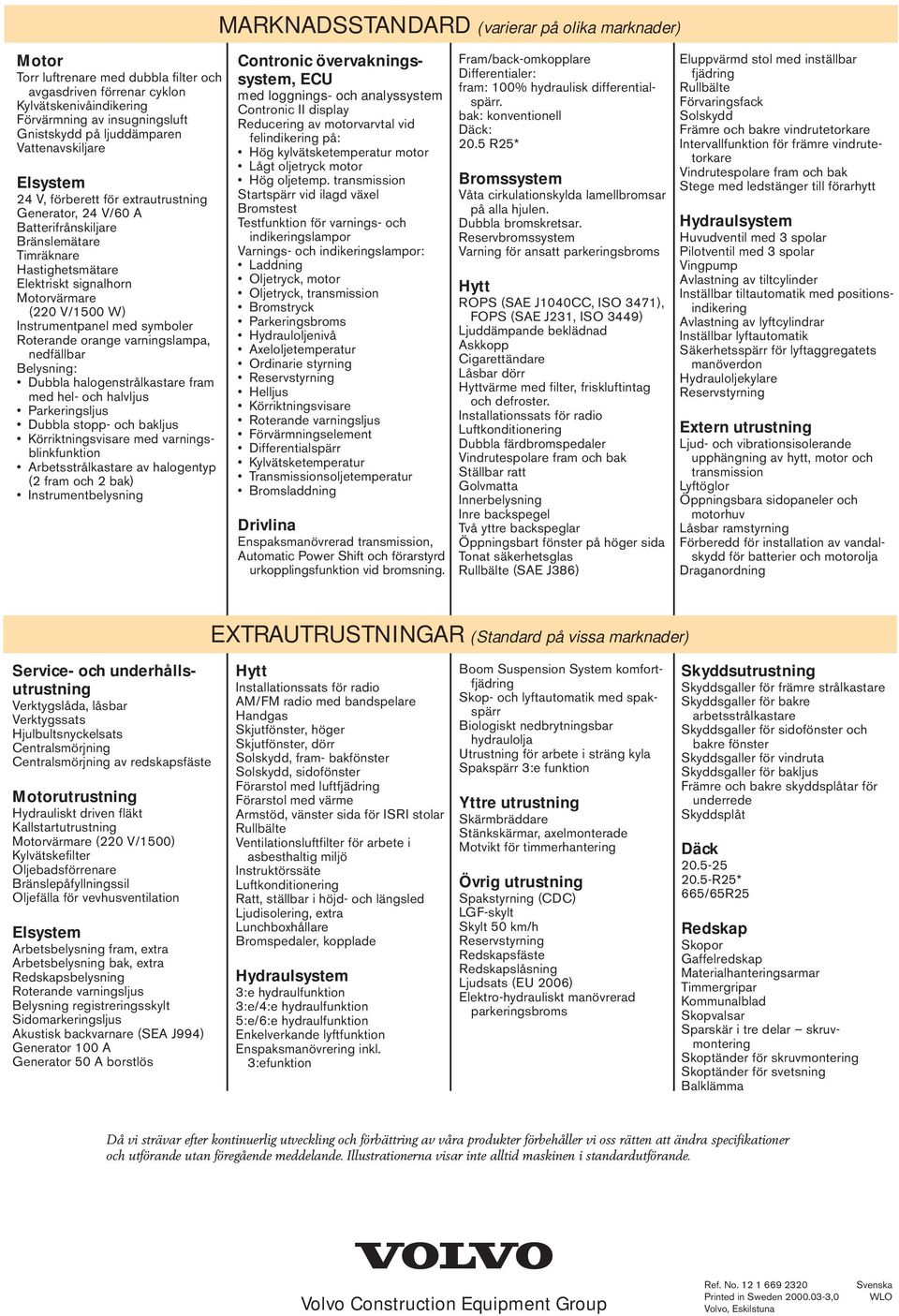

6 MRNDSSTNDRD (varierar på olika marknader) Motor Torr luftrenare med dubbla filter och avgasdriven förrenar cyklon ylvätskenivåindikering örvärmning av insugningsluft Gnistskydd på ljuddämparen Vattenavskiljare Elsystem 24 V, förberett för extrautrustning Generator, 24 V/60 Batterifrånskiljare Bränslemätare Timräknare Hastighetsmätare Elektriskt signalhorn Motorvärmare (220 V/1500 W) Instrumentpanel med symboler Roterande orange varningslampa, nedfällbar Belysning: Dubbla halogenstrålkastare fram med hel- och halvljus Parkeringsljus Dubbla stopp- och bakljus örriktningsvisare med varningsblinkfunktion rbetsstrålkastare av halogentyp (2 fram och 2 bak) Instrumentbelysning ontronic övervakningssystem, EU med loggnings- och analyssystem ontronic II display Reducering av motorvarvtal vid felindikering på: Hög kylvätsketemperatur motor ågt oljetryck motor Hög oljetemp. transmission Startspärr vid ilagd växel Bromstest Testfunktion för varnings- och indikeringslampor Varnings- och indikeringslampor: addning Oljetryck, motor Oljetryck, transmission Bromstryck Parkeringsbroms Hydrauloljenivå xeloljetemperatur Ordinarie styrning Reservstyrning Helljus örriktningsvisare Roterande varningsljus örvärmningselement Differentialspärr ylvätsketemperatur Transmissionsoljetemperatur Bromsladdning Drivlina Enspaksmanövrerad transmission, utomatic Power Shift och förarstyrd urkopplingsfunktion vid bromsning. ram/back-omkopplare Differentialer: fram: 100% hydraulisk differentialspärr. bak: konventionell Däck: 20.5 R25* Bromssystem Våta cirkulationskylda lamellbromsar på alla hjulen. Dubbla bromskretsar. Reservbromssystem Varning för ansatt parkeringsbroms Hytt ROPS (SE J1040, ISO 3471), OPS (SE J231, ISO 3449) juddämpande beklädnad skkopp igarettändare åsbar dörr Hyttvärme med filter, friskluftintag och defroster. Installationssats för radio uftkonditionering Dubbla färdbromspedaler Vindrutespolare fram och bak Ställbar ratt Golvmatta Innerbelysning Inre backspegel Två yttre backspeglar Öppningsbart fönster på höger sida Tonat säkerhetsglas Rullbälte (SE J386) Eluppvärmd stol med inställbar fjädring Rullbälte örvaringsfack Solskydd rämre och bakre vindrutetorkare Intervallfunktion för främre vindrutetorkare Vindrutespolare fram och bak Stege med ledstänger till förarhytt Hydraulsystem Huvudventil med 3 spolar Pilotventil med 3 spolar Vingpump vlastning av tiltcylinder Inställbar tiltautomatik med positionsindikering vlastning av lyftcylindrar Inställbar lyftautomatik Säkerhetsspärr för lyftaggregatets manöverdon Hydrauloljekylare Reservstyrning Extern utrustning jud- och vibrationsisolerande upphängning av hytt, motor och transmission yftöglor Öppningsbara sidopaneler och motorhuv åsbar ramstyrning örberedd för installation av vandalskydd för batterier och motorolja Draganordning EXTRUTRUSTNINGR (Standard på vissa marknader) Service- och underhållsutrustning Verktygslåda, låsbar Verktygssats Hjulbultsnyckelsats entralsmörjning entralsmörjning av redskapsfäste Motorutrustning Hydrauliskt driven fläkt allstartutrustning Motorvärmare (220 V/1500) ylvätskefilter Oljebadsförrenare Bränslepåfyllningssil Oljefälla för vevhusventilation Elsystem rbetsbelysning fram, extra rbetsbelysning bak, extra Redskapsbelysning Roterande varningsljus Belysning registreringsskylt Sidomarkeringsljus kustisk backvarnare (SE J994) Generator 100 Generator 50 borstlös Hytt Installationssats för radio M/M radio med bandspelare Handgas Skjutfönster, höger Skjutfönster, dörr Solskydd, fram- bakfönster Solskydd, sidofönster örarstol med luftfjädring örarstol med värme rmstöd, vänster sida för ISRI stolar Rullbälte Ventilationsluftfilter för arbete i asbesthaltig miljö Instruktörssäte uftkonditionering Ratt, ställbar i höjd- och längsled judisolering, extra unchboxhållare Bromspedaler, kopplade Hydraulsystem 3:e hydraulfunktion 3:e/4:e hydraulfunktion 5:e/6:e hydraulfunktion Enkelverkande lyftfunktion Enspaksmanövrering inkl. 3:efunktion Boom Suspension System komfortfjädring Skop- och lyftautomatik med spakspärr Biologiskt nedbrytningsbar hydraulolja Utrustning för arbete i sträng kyla Spakspärr 3:e funktion Yttre utrustning Skärmbräddare Stänkskärmar, axelmonterade Motvikt för tierhantering Övrig utrustning Spakstyrning (D) G-skylt Skylt 50 km/h Reservstyrning Redskapsfäste Redskapslåsning judsats (EU 2006) Elektro-hydrauliskt manövrerad parkeringsbroms Skyddsutrustning Skyddsgaller för främre strålkastare Skyddsgaller för bakre arbetsstrålkastare Skyddsgaller för sidofönster och bakre fönster Skyddsgaller för vindruta Skyddsgaller för bakljus rämre och bakre skyddsplåtar för underrede Skyddsplåt Däck R25* 665/65R25 Redskap Skopor Gaffelredskap Materialhanteringsarmar Tiergripar ounalblad Skopvalsar Sparskär i tre delar skruvmontering Skoptänder för skruvmontering Skoptänder för svetsning Balkläa Då vi strävar efter kontinuerlig utveckling och förbättring av våra produkter förbehåller vi oss rätten att ändra specifikationer och utförande utan föregående meddelande. Illustrationerna visar inte alltid maskinen i standardutförande. Volvo onstruction Equipment Group Ref. No Svenska Printed in Sweden ,0 WO Volvo, Eskilstuna
