1 Introduktion och övningar

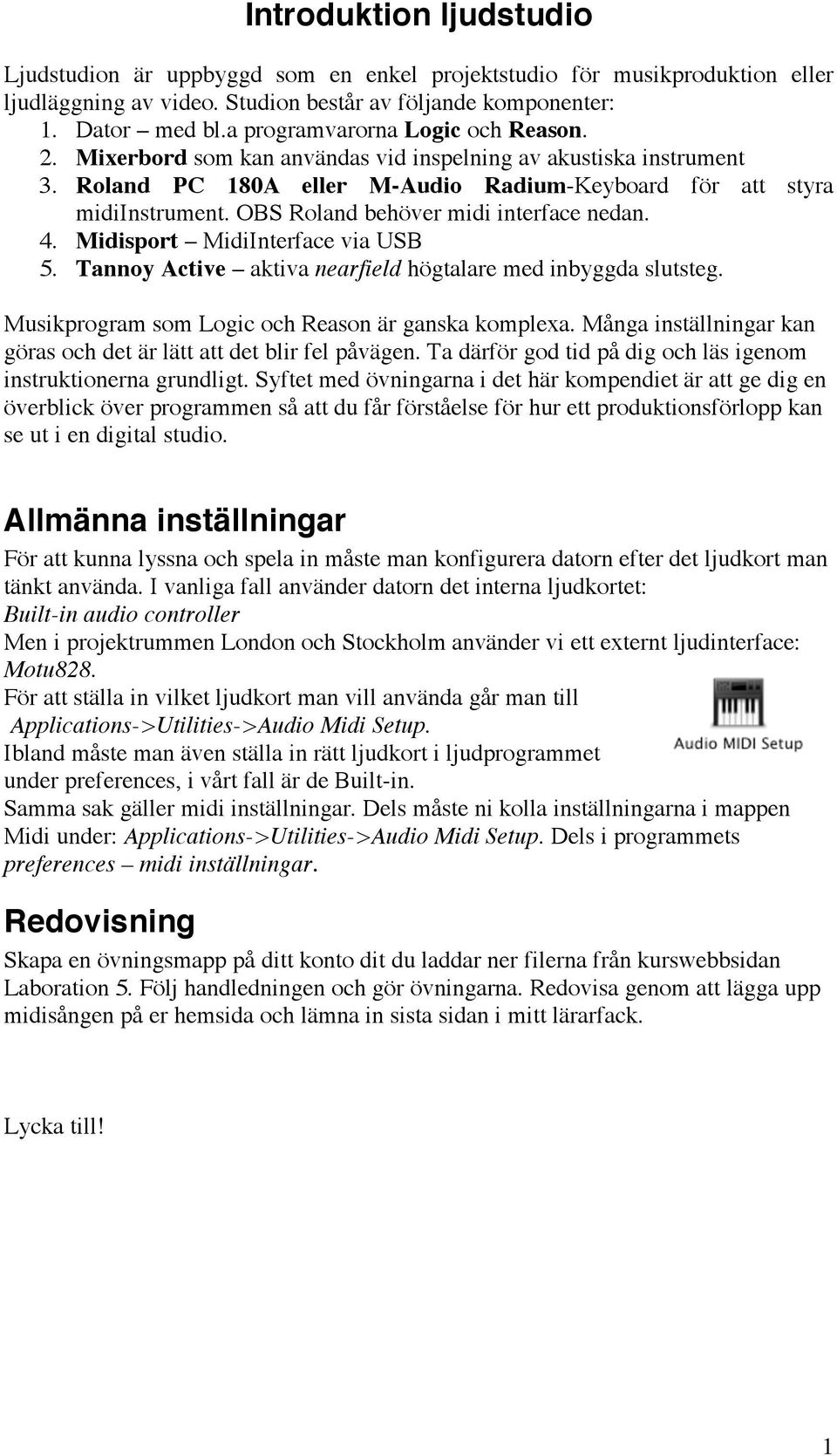

2 Introduktion ljudstudio Ljudstudion är uppbyggd som en enkel projektstudio för musikproduktion eller ljudläggning av video. Studion består av följande komponenter: 1. Dator med bl.a programvarorna Logic och Reason. 2. Mixerbord som kan användas vid inspelning av akustiska instrument 3. Roland PC 180A eller M-Audio Radium-Keyboard för att styra midiinstrument. OBS Roland behöver midi interface nedan. 4. Midisport MidiInterface via USB 5. Tannoy Active aktiva nearfield högtalare med inbyggda slutsteg. Musikprogram som Logic och Reason är ganska komplexa. Många inställningar kan göras och det är lätt att det blir fel påvägen. Ta därför god tid på dig och läs igenom instruktionerna grundligt. Syftet med övningarna i det här kompendiet är att ge dig en överblick över programmen så att du får förståelse för hur ett produktionsförlopp kan se ut i en digital studio. Allmänna inställningar För att kunna lyssna och spela in måste man konfigurera datorn efter det ljudkort man tänkt använda. I vanliga fall använder datorn det interna ljudkortet: Built-in audio controller Men i projektrummen London och Stockholm använder vi ett externt ljudinterface: Motu828. För att ställa in vilket ljudkort man vill använda går man till Applications->Utilities->Audio Midi Setup. Ibland måste man även ställa in rätt ljudkort i ljudprogrammet under preferences, i vårt fall är de Built-in. Samma sak gäller midi inställningar. Dels måste ni kolla inställningarna i mappen Midi under: Applications->Utilities->Audio Midi Setup. Dels i programmets preferences midi inställningar. Redovisning Skapa en övningsmapp på ditt konto dit du laddar ner filerna från kurswebbsidan Laboration 5. Följ handledningen och gör övningarna. Redovisa genom att lägga upp midisången på er hemsida och lämna in sista sidan i mitt lärarfack. Lycka till! 1

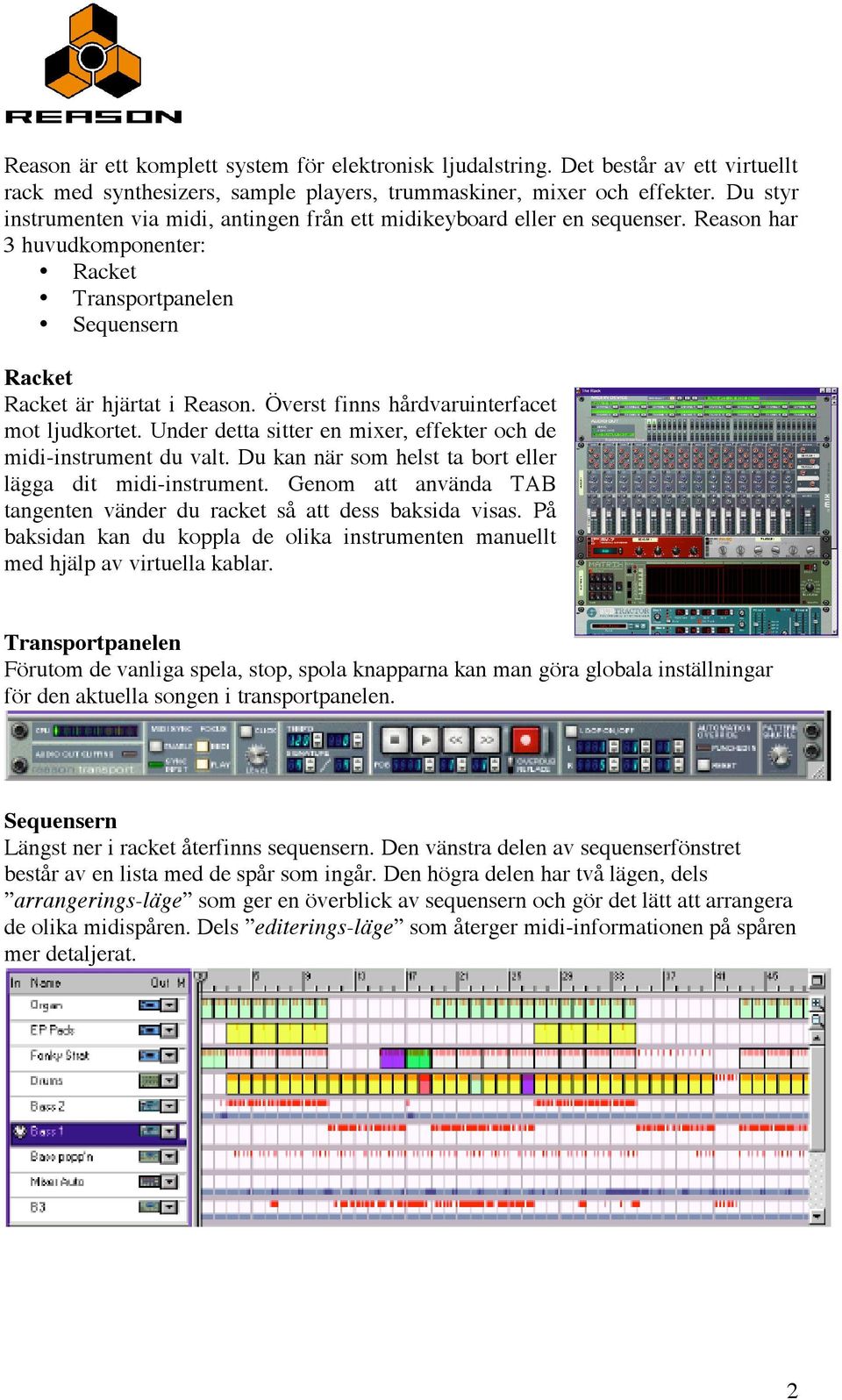

3 Reason är ett komplett system för elektronisk ljudalstring. Det består av ett virtuellt rack med synthesizers, sample players, trummaskiner, mixer och effekter. Du styr instrumenten via midi, antingen från ett midikeyboard eller en sequenser. Reason har 3 huvudkomponenter: Racket Transportpanelen Sequensern Racket Racket är hjärtat i Reason. Överst finns hårdvaruinterfacet mot ljudkortet. Under detta sitter en mixer, effekter och de midi-instrument du valt. Du kan när som helst ta bort eller lägga dit midi-instrument. Genom att använda TAB tangenten vänder du racket så att dess baksida visas. På baksidan kan du koppla de olika instrumenten manuellt med hjälp av virtuella kablar. Transportpanelen Förutom de vanliga spela, stop, spola knapparna kan man göra globala inställningar för den aktuella songen i transportpanelen. Sequensern Längst ner i racket återfinns sequensern. Den vänstra delen av sequenserfönstret består av en lista med de spår som ingår. Den högra delen har två lägen, dels arrangerings-läge som ger en överblick av sequensern och gör det lätt att arrangera de olika midispåren. Dels editerings-läge som återger midi-informationen på spåren mer detaljerat. 2

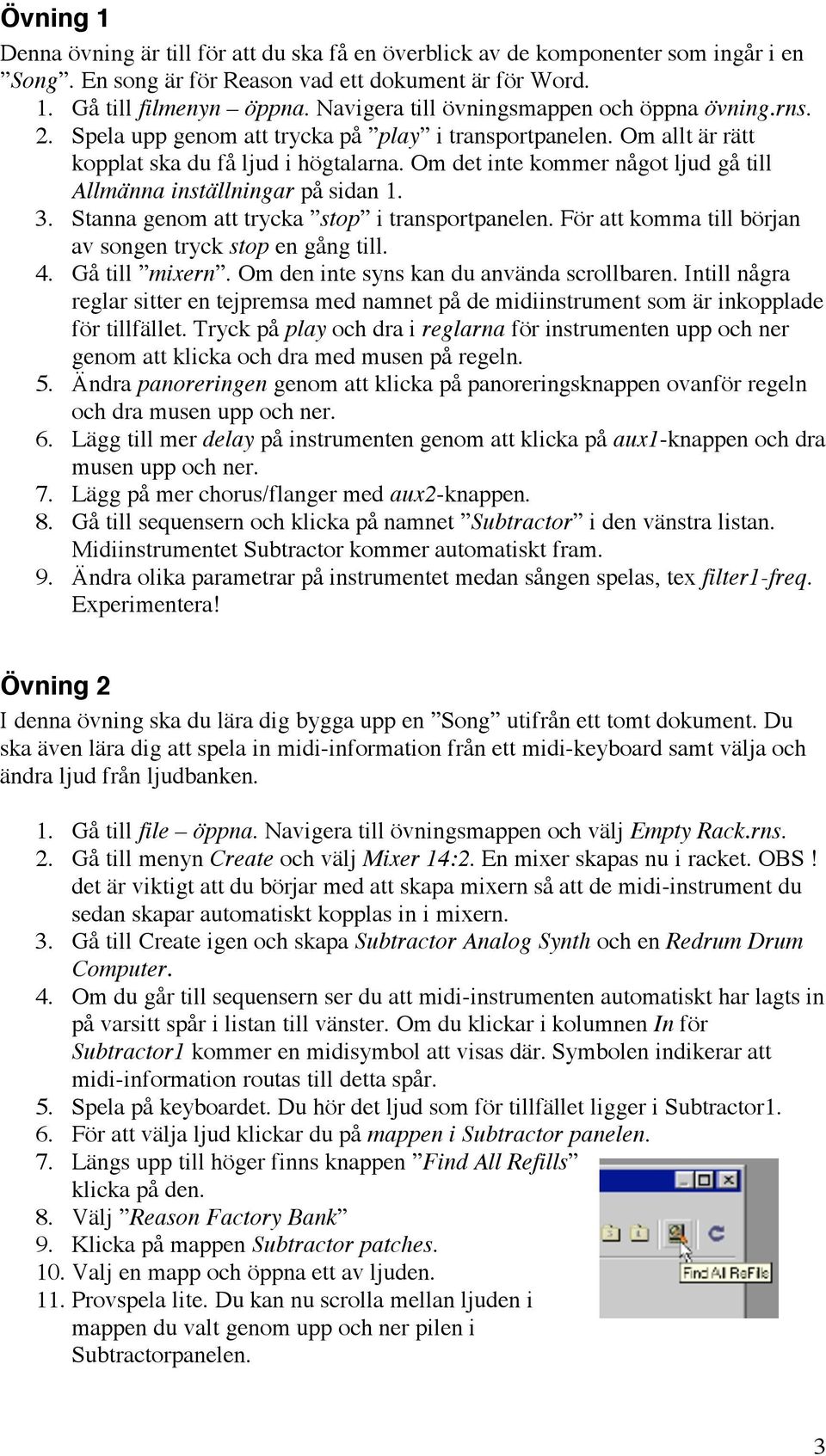

4 Övning 1 Denna övning är till för att du ska få en överblick av de komponenter som ingår i en Song. En song är för Reason vad ett dokument är för Word. 1. Gå till filmenyn öppna. Navigera till övningsmappen och öppna övning.rns. 2. Spela upp genom att trycka på play i transportpanelen. Om allt är rätt kopplat ska du få ljud i högtalarna. Om det inte kommer något ljud gå till Allmänna inställningar på sidan Stanna genom att trycka stop i transportpanelen. För att komma till början av songen tryck stop en gång till. 4. Gå till mixern. Om den inte syns kan du använda scrollbaren. Intill några reglar sitter en tejpremsa med namnet på de midiinstrument som är inkopplade för tillfället. Tryck på play och dra i reglarna för instrumenten upp och ner genom att klicka och dra med musen på regeln. 5. Ändra panoreringen genom att klicka på panoreringsknappen ovanför regeln och dra musen upp och ner. 6. Lägg till mer delay på instrumenten genom att klicka på aux1-knappen och dra musen upp och ner. 7. Lägg på mer chorus/flanger med aux2-knappen. 8. Gå till sequensern och klicka på namnet Subtractor i den vänstra listan. Midiinstrumentet Subtractor kommer automatiskt fram. 9. Ändra olika parametrar på instrumentet medan sången spelas, tex filter1-freq. Experimentera! Övning 2 I denna övning ska du lära dig bygga upp en Song utifrån ett tomt dokument. Du ska även lära dig att spela in midi-information från ett midi-keyboard samt välja och ändra ljud från ljudbanken. 1. Gå till file öppna. Navigera till övningsmappen och välj Empty Rack.rns. 2. Gå till menyn Create och välj Mixer 14:2. En mixer skapas nu i racket. OBS! det är viktigt att du börjar med att skapa mixern så att de midi-instrument du sedan skapar automatiskt kopplas in i mixern. 3. Gå till Create igen och skapa Subtractor Analog Synth och en Redrum Drum Computer. 4. Om du går till sequensern ser du att midi-instrumenten automatiskt har lagts in på varsitt spår i listan till vänster. Om du klickar i kolumnen In för Subtractor1 kommer en midisymbol att visas där. Symbolen indikerar att midi-information routas till detta spår. 5. Spela på keyboardet. Du hör det ljud som för tillfället ligger i Subtractor1. 6. För att välja ljud klickar du på mappen i Subtractor panelen. 7. Längs upp till höger finns knappen Find All Refills klicka på den. 8. Välj Reason Factory Bank 9. Klicka på mappen Subtractor patches. 10. Valj en mapp och öppna ett av ljuden. 11. Provspela lite. Du kan nu scrolla mellan ljuden i mappen du valt genom upp och ner pilen i Subtractorpanelen. 3

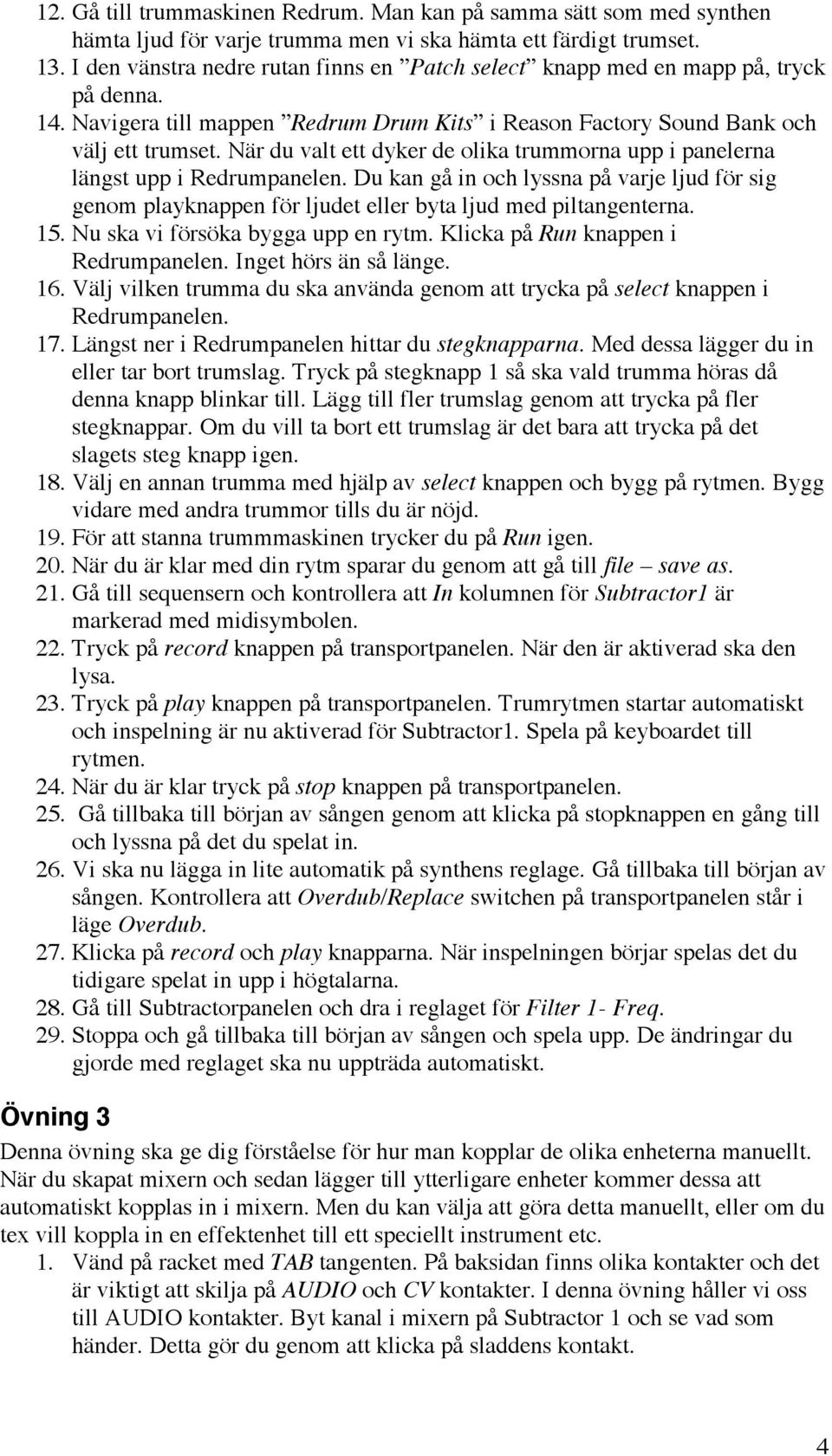

5 12. Gå till trummaskinen Redrum. Man kan på samma sätt som med synthen hämta ljud för varje trumma men vi ska hämta ett färdigt trumset. 13. I den vänstra nedre rutan finns en Patch select knapp med en mapp på, tryck på denna. 14. Navigera till mappen Redrum Drum Kits i Reason Factory Sound Bank och välj ett trumset. När du valt ett dyker de olika trummorna upp i panelerna längst upp i Redrumpanelen. Du kan gå in och lyssna på varje ljud för sig genom playknappen för ljudet eller byta ljud med piltangenterna. 15. Nu ska vi försöka bygga upp en rytm. Klicka på Run knappen i Redrumpanelen. Inget hörs än så länge. 16. Välj vilken trumma du ska använda genom att trycka på select knappen i Redrumpanelen. 17. Längst ner i Redrumpanelen hittar du stegknapparna. Med dessa lägger du in eller tar bort trumslag. Tryck på stegknapp 1 så ska vald trumma höras då denna knapp blinkar till. Lägg till fler trumslag genom att trycka på fler stegknappar. Om du vill ta bort ett trumslag är det bara att trycka på det slagets steg knapp igen. 18. Välj en annan trumma med hjälp av select knappen och bygg på rytmen. Bygg vidare med andra trummor tills du är nöjd. 19. För att stanna trummmaskinen trycker du på Run igen. 20. När du är klar med din rytm sparar du genom att gå till file save as. 21. Gå till sequensern och kontrollera att In kolumnen för Subtractor1 är markerad med midisymbolen. 22. Tryck på record knappen på transportpanelen. När den är aktiverad ska den lysa. 23. Tryck på play knappen på transportpanelen. Trumrytmen startar automatiskt och inspelning är nu aktiverad för Subtractor1. Spela på keyboardet till rytmen. 24. När du är klar tryck på stop knappen på transportpanelen. 25. Gå tillbaka till början av sången genom att klicka på stopknappen en gång till och lyssna på det du spelat in. 26. Vi ska nu lägga in lite automatik på synthens reglage. Gå tillbaka till början av sången. Kontrollera att Overdub/Replace switchen på transportpanelen står i läge Overdub. 27. Klicka på record och play knapparna. När inspelningen börjar spelas det du tidigare spelat in upp i högtalarna. 28. Gå till Subtractorpanelen och dra i reglaget för Filter 1- Freq. 29. Stoppa och gå tillbaka till början av sången och spela upp. De ändringar du gjorde med reglaget ska nu uppträda automatiskt. Övning 3 Denna övning ska ge dig förståelse för hur man kopplar de olika enheterna manuellt. När du skapat mixern och sedan lägger till ytterligare enheter kommer dessa att automatiskt kopplas in i mixern. Men du kan välja att göra detta manuellt, eller om du tex vill koppla in en effektenhet till ett speciellt instrument etc. 1. Vänd på racket med TAB tangenten. På baksidan finns olika kontakter och det är viktigt att skilja på AUDIO och CV kontakter. I denna övning håller vi oss till AUDIO kontakter. Byt kanal i mixern på Subtractor 1 och se vad som händer. Detta gör du genom att klicka på sladdens kontakt. 4

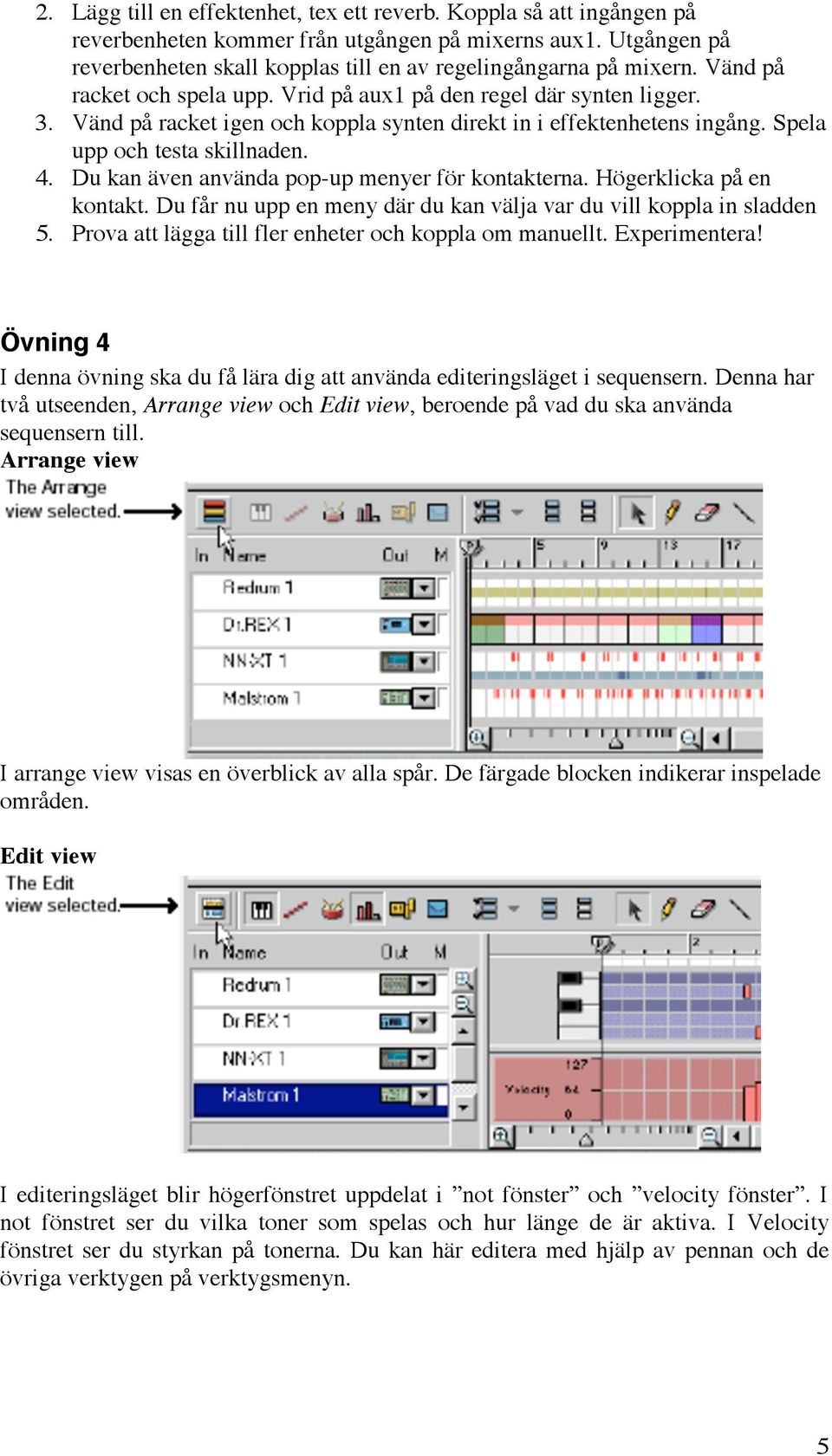

6 2. Lägg till en effektenhet, tex ett reverb. Koppla så att ingången på reverbenheten kommer från utgången på mixerns aux1. Utgången på reverbenheten skall kopplas till en av regelingångarna på mixern. Vänd på racket och spela upp. Vrid på aux1 på den regel där synten ligger. 3. Vänd på racket igen och koppla synten direkt in i effektenhetens ingång. Spela upp och testa skillnaden. 4. Du kan även använda pop-up menyer för kontakterna. Högerklicka på en kontakt. Du får nu upp en meny där du kan välja var du vill koppla in sladden 5. Prova att lägga till fler enheter och koppla om manuellt. Experimentera! Övning 4 I denna övning ska du få lära dig att använda editeringsläget i sequensern. Denna har två utseenden, Arrange view och Edit view, beroende på vad du ska använda sequensern till. Arrange view I arrange view visas en överblick av alla spår. De färgade blocken indikerar inspelade områden. Edit view I editeringsläget blir högerfönstret uppdelat i not fönster och velocity fönster. I not fönstret ser du vilka toner som spelas och hur länge de är aktiva. I Velocity fönstret ser du styrkan på tonerna. Du kan här editera med hjälp av pennan och de övriga verktygen på verktygsmenyn. 5

7 1. Markera Subtractor1 från din tidigare uppgift och välj editeringsläge. Välj pennan i verktygtsfältet och ändra längd på några toner. Lägg även till nya toner mha pennan. Om det blir fel är det bara att sudda. 2. Gå även in i velocity fönstret och ändra styrka på tonerna. Detta gör du med pennverktyget eller linjeverktyget 3. När det blir många spår och instrument kan det vara lättare att få upp sequensern i ett separat fönster detta gör du med denna knapp: 4. Du kan även gå in och redigera i automation, dvs om du har spelat in regelrörelser. Tryck på den gula knappen det står A1 på så öppnar sig ett fönster för automation. Du måste dock ha spelat in regelrörelser innan annars är det tomt. 5. För att kvantisera dina toner ställer du först in vilken upplösning kvantiseringen ska ha, 1/4 takt, 1/8 takt osv, samt procents noggranhet. Sedan är det bara att markera vika toner du vill kvantisera och trycka på knappen med en not på. Testa olika upplösningar och se vad som händer. 6. Du kan även lägga till spår i sequensern manuellt genom att högerklicka på en tom plats i det vänstra fönstret. Sedan väljer du vart du vill koppla spåret via rullgardinsmenyn för spåret. 7. För att länka inkommande midisignaler till ett spår klickar du i vänstra fönstret till vänster om namnet på det spår du vill aktivera. Du kan inte aktivera flera spår samtidigt för inkommande midi utan du får välja ett. Om du vill avaktivera spåret från midi klickar du bara på midiikonen så försvinner den. 8. En annan sak som är bra att känna till är linjalen och positionerings markörerna. P står för playback och det är här som uppspelningen börjar. L står för left och används vid loopning av ett stycke. R står för right och används även det vid loopning. E står för end och det är här uppspelningen slutar Övning 5 Du ska nu använda dig av kunskaperna från de tidigare uppgifterna och komponera: 1. En signaturmelodi för ett fiktivt reklaminslag. 2. Ljudeffekter till reklaminslaget 6

8 Övning 6 Midifiler på Internet Att använda midifiler på internet är enkelt men vi tar det steg för steg. 1. Exportera en song i Reason som midi fil 2. Midikoden bakas in i HTML-dokumentet. Detta gör du t.ex med följande HTML syntax: <EMBED SRC= namnet på din midifil.mid WIDTH=196 HEIGHT=49 AUTOSTART=TRUE REPEAT=TRUE> EMBED SRC= namnet på din midifil.mid specifierar vilken midifil du valt att använda. WIDTH och HEIGHT är storleken på kontrollpanelen som kommer upp på sidan. Du kan gömma panelen genom att sätta HEIGHT=0, men du har du ingen möjlighet att kontrollera uppspelningen från sidan. AUTOSTART=TRUE gör att filen börjar spelas upp automatiskt när du öppnar sidan. Om du sätter den till FALSE måste du starta midifilen via kontrollpanelen. REPEAT=TRUE gör att din midifil spelas i en loop, dvs att den automatiskt startar om när den är slut. 3. WWW-servern ges korrekta MIME-typer (.mid ). Det finns nu en uppsjö med server mjukvara och man får gå lite olika tillväga när man konfigurerar servern. Här är dock de vanligaste inställningarna som bör göras: MIME type = audio/midi or audio/x-midi action = binary suffix =.mid type = midi 4. Browsern måste ha en Midi-Player. 5. Exportera ca sek av reklamsignaturen som midi fil och provspela i browsern med en Midi-player. 6. Exportera songen som wav eller aif istället och prova i browsern. 7. Vad är skillnaden, varför blir resultaten som dom blir? Redogör på sista sidan! 8. Lägg wav eller aif filen på er hemsida i er public_html och mejla url:en samt namn. Det finns ett antal olika Midi Software players att ladda ned gratis, bla Midi Plug från Yamaha samt Quick Time Musical Instruments från Apple. QuickTime Musical Instruments är ett tillägg ingår för övrigt i operativsystemet MacOS. Tillägget kan sägas vara en enkel GM-uppsättning samplade vågformer. För att uppnå acceptabel ljudkvalitet bör dock en ljudmodul eller ett bättre ljudkort användas. Övning 7 Denna övning går ut på att skaffa förståelse för midiinformation. Du skall lära dig styra funktioner på modulerna från midikeyboardet. Till hjälp behöver du Reason Midi Implementation Chart som finns att ladda ner från kurshemsidan 2D Skapa ett nytt spår i sequensern genom att högerklicka 2. Välj mixern som enhet via rullgardinsmenyn 3. Aktivera midi för detta spår genom att klicka i in kolumnen 7

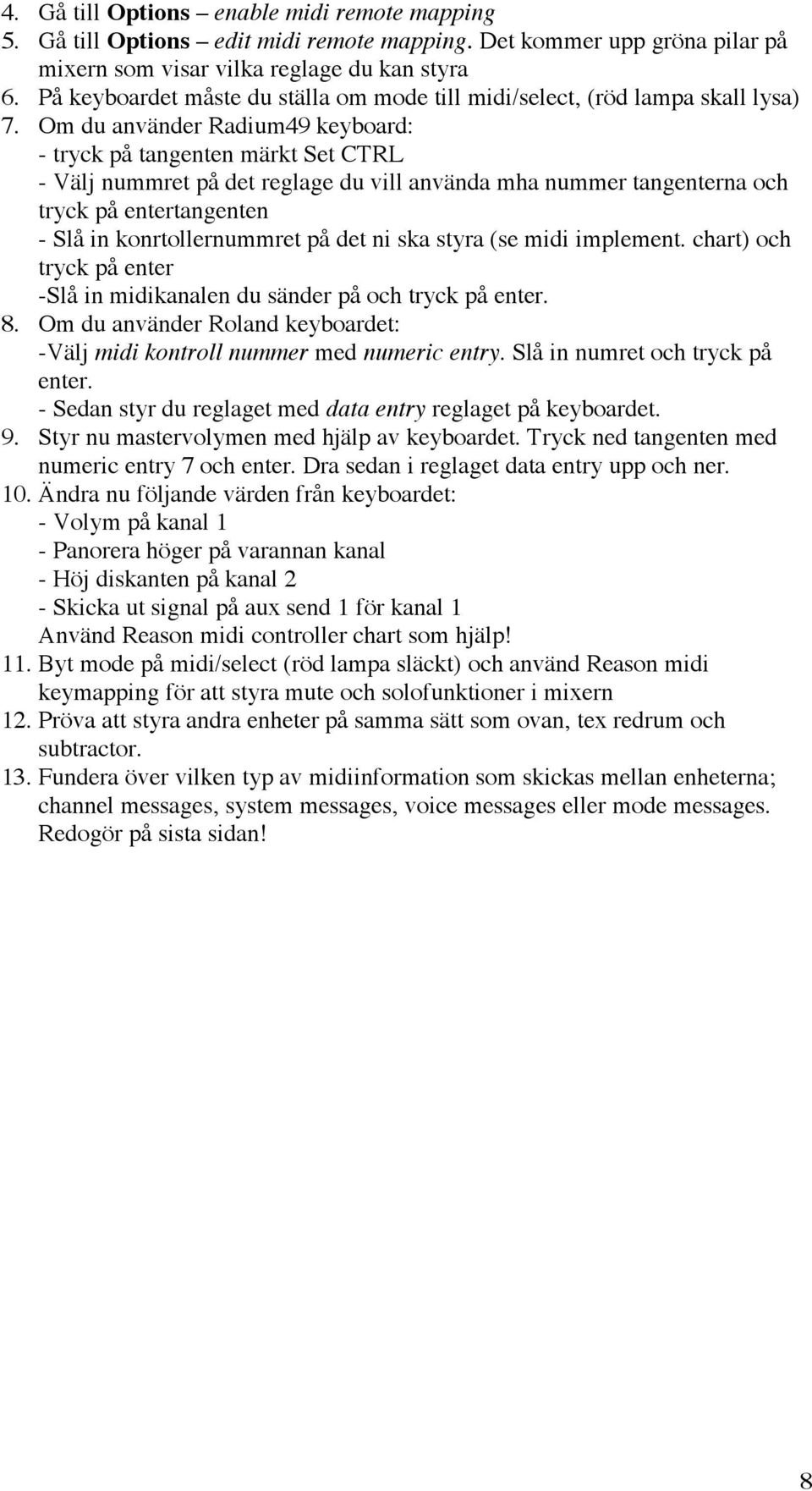

9 4. Gå till Options enable midi remote mapping 5. Gå till Options edit midi remote mapping. Det kommer upp gröna pilar på mixern som visar vilka reglage du kan styra 6. På keyboardet måste du ställa om mode till midi/select, (röd lampa skall lysa) 7. Om du använder Radium49 keyboard: - tryck på tangenten märkt Set CTRL - Välj nummret på det reglage du vill använda mha nummer tangenterna och tryck på entertangenten - Slå in konrtollernummret på det ni ska styra (se midi implement. chart) och tryck på enter -Slå in midikanalen du sänder på och tryck på enter. 8. Om du använder Roland keyboardet: -Välj midi kontroll nummer med numeric entry. Slå in numret och tryck på enter. - Sedan styr du reglaget med data entry reglaget på keyboardet. 9. Styr nu mastervolymen med hjälp av keyboardet. Tryck ned tangenten med numeric entry 7 och enter. Dra sedan i reglaget data entry upp och ner. 10. Ändra nu följande värden från keyboardet: - Volym på kanal 1 - Panorera höger på varannan kanal - Höj diskanten på kanal 2 - Skicka ut signal på aux send 1 för kanal 1 Använd Reason midi controller chart som hjälp! 11. Byt mode på midi/select (röd lampa släckt) och använd Reason midi keymapping för att styra mute och solofunktioner i mixern 12. Pröva att styra andra enheter på samma sätt som ovan, tex redrum och subtractor. 13. Fundera över vilken typ av midiinformation som skickas mellan enheterna; channel messages, system messages, voice messages eller mode messages. Redogör på sista sidan! 8

10 Inlämningsuppgift. Svar Övning 6 - fråga7: Svar Övning 7- fråga13 Namn: För er som vill veta mer om MIDI rekommenderar jag siten: 9
