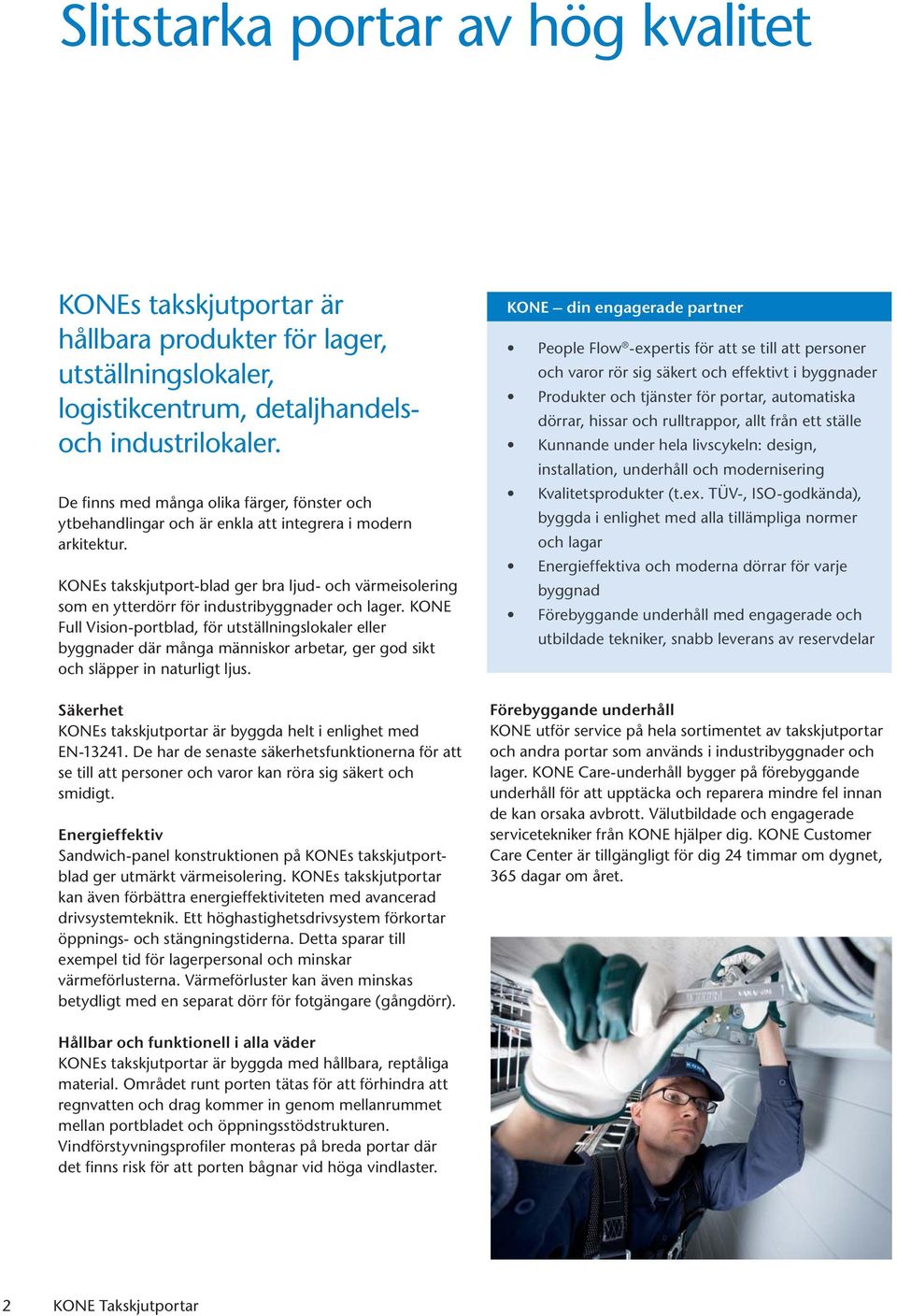

2 Slitstarka portar av hög kvalitet KONEs takskjutportar är hållbara produkter för lager, utställningslokaler, logistikcentrum, detaljhandelsoch industrilokaler. De finns med många olika färger, fönster och ytbehandlingar och är enkla att integrera i modern arkitektur. KONEs takskjutport-blad ger bra ljud- och värmeisolering som en ytterdörr för industribyggnader och lager. KONE Full Vision-portblad, för utställningslokaler eller byggnader där många människor arbetar, ger god sikt och släpper in naturligt ljus. Säkerhet KONEs takskjutportar är byggda helt i enlighet med EN De har de senaste säkerhetsfunktionerna för att se till att personer och varor kan röra sig säkert och smidigt. Energieffektiv Sandwich-panel konstruktionen på KONEs takskjutportblad ger utmärkt värmeisolering. KONEs takskjutportar kan även förbättra energieffektiviteten med avancerad drivsystemteknik. Ett höghastighetsdrivsystem förkortar öppnings- och stängningstiderna. Detta sparar till exempel tid för lagerpersonal och minskar värmeförlusterna. Värmeförluster kan även minskas betydligt med en separat dörr för fotgängare (gångdörr). KONE din engagerade partner People Flow -expertis för att se till att personer och varor rör sig säkert och effektivt i byggnader Produkter och tjänster för portar, automatiska dörrar, hissar och rulltrappor, allt från ett ställe Kunnande under hela livscykeln: design, installation, underhåll och modernisering Kvalitetsprodukter (t.ex. TÜV-, ISO-godkända), byggda i enlighet med alla tillämpliga normer och lagar Energieffektiva och moderna dörrar för varje byggnad Förebyggande underhåll med engagerade och utbildade tekniker, snabb leverans av reservdelar Förebyggande underhåll KONE utför service på hela sortimentet av takskjutportar och andra portar som används i industribyggnader och lager. KONE Care-underhåll bygger på förebyggande underhåll för att upptäcka och reparera mindre fel innan de kan orsaka avbrott. Välutbildade och engagerade servicetekniker från KONE hjälper dig. KONE Customer Care Center är tillgängligt för dig 24 timmar om dygnet, 365 dagar om året. Hållbar och funktionell i alla väder KONEs takskjutportar är byggda med hållbara, reptåliga material. Området runt porten tätas för att förhindra att regnvatten och drag kommer in genom mellanrummet mellan portbladet och öppningsstödstrukturen. Vindförstyvningsprofiler monteras på breda portar där det finns risk för att porten bågnar vid höga vindlaster. 2 KONE Takskjutportar

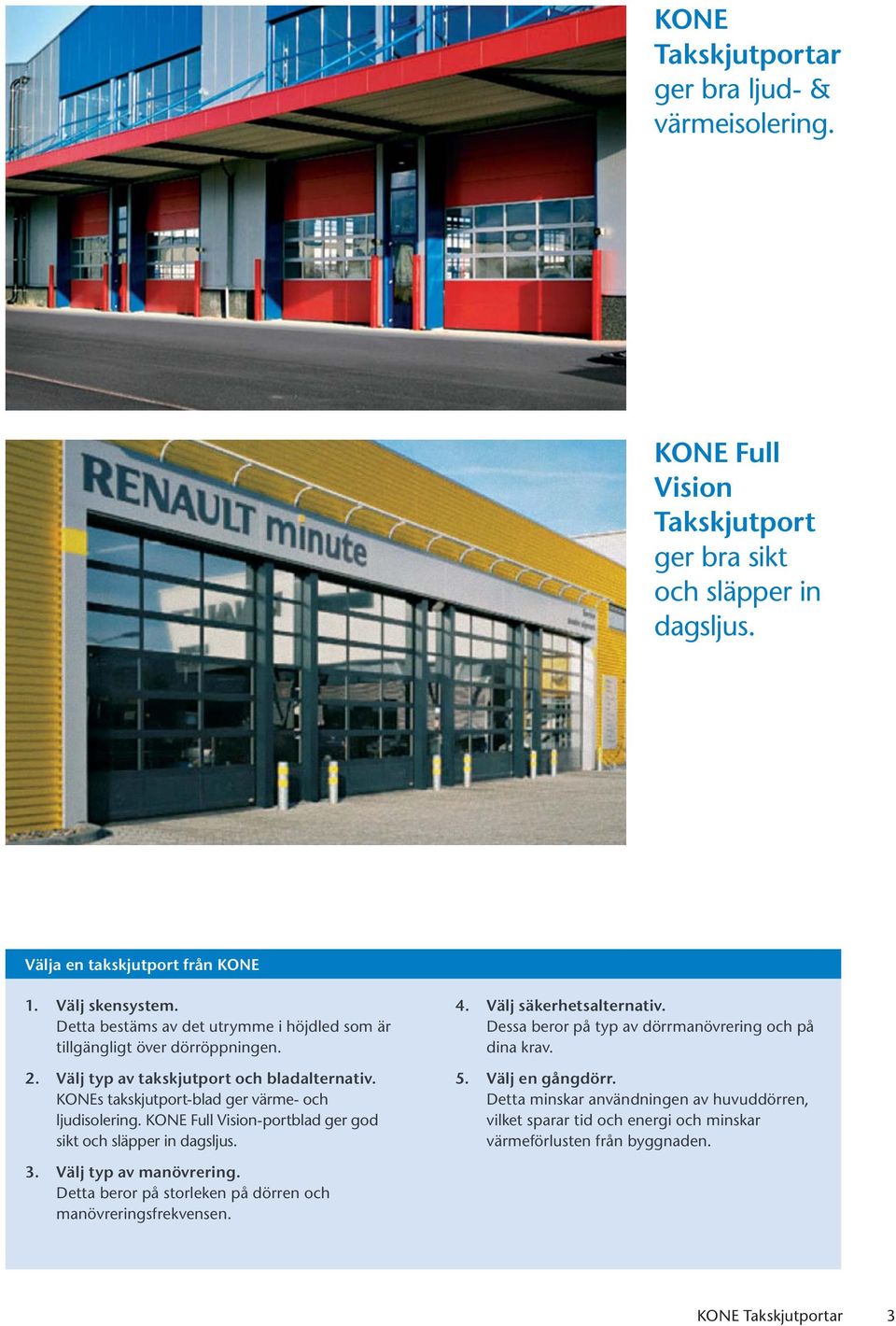

3 KONE Takskjutportar ger bra ljud- & värmeisolering. KONE Full Vision Takskjutport ger bra sikt och släpper in dagsljus. Välja en takskjutport från KONE 1. Välj skensystem. Detta bestäms av det utrymme i höjdled som är tillgängligt över dörröppningen. 2. Välj typ av takskjutport och bladalternativ. KONEs takskjutport-blad ger värme- och ljudisolering. KONE Full Vision-portblad ger god sikt och släpper in dagsljus. 4. Välj säkerhetsalternativ. Dessa beror på typ av dörrmanövrering och på dina krav. 5. Välj en gångdörr. Detta minskar användningen av huvuddörren, vilket sparar tid och energi och minskar värmeförlusten från byggnaden. 3. Välj typ av manövrering. Detta beror på storleken på dörren och manövreringsfrekvensen. KONE Takskjutportar 3

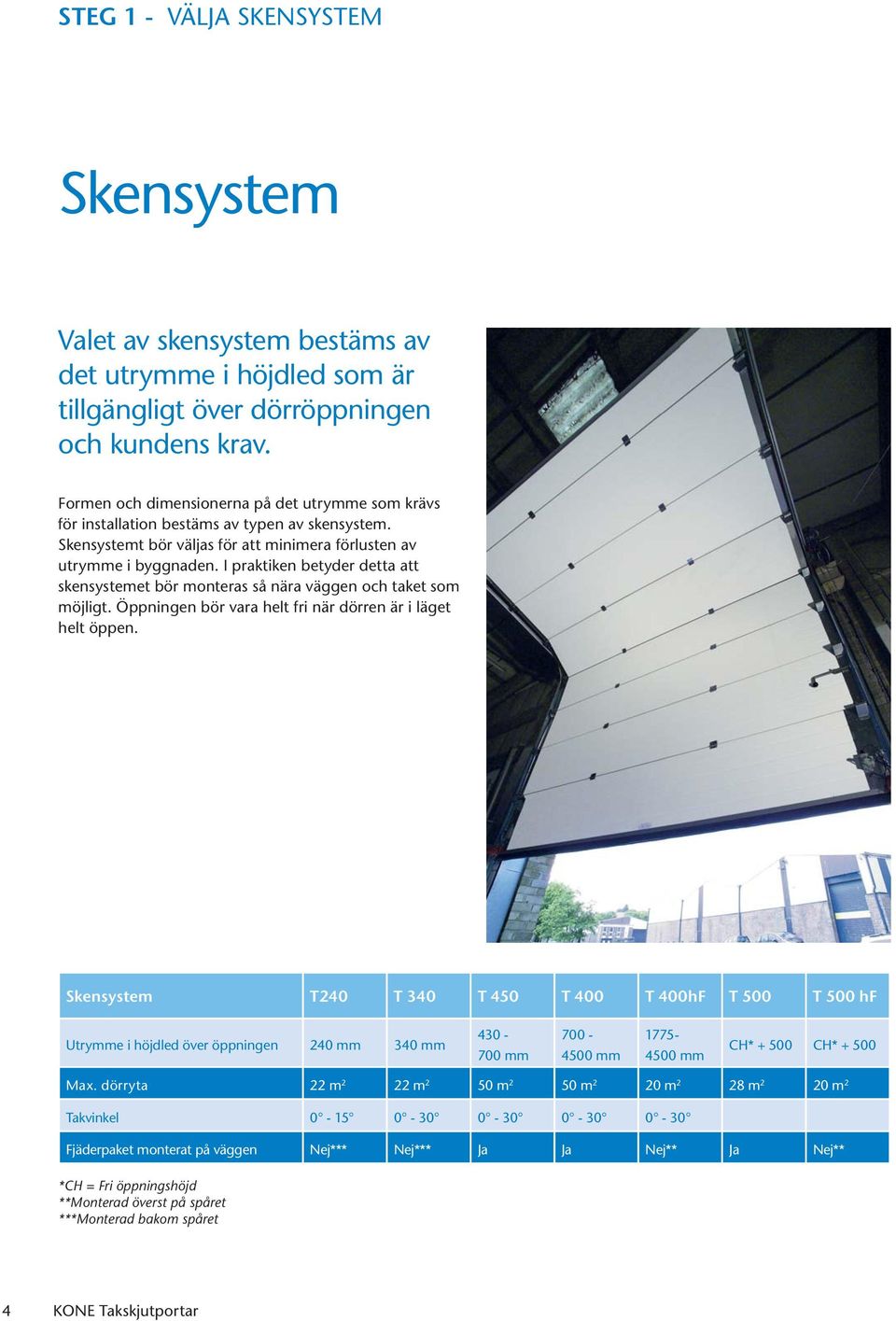

4 STEG 1 - VÄLJA SKENSYSTEM Skensystem Valet av skensystem bestäms av det utrymme i höjdled som är tillgängligt över dörröppningen och kundens krav. Formen och dimensionerna på det utrymme som krävs för installation bestäms av typen av skensystem. Skensystemt bör väljas för att minimera förlusten av utrymme i byggnaden. I praktiken betyder detta att skensystemet bör monteras så nära väggen och taket som möjligt. Öppningen bör vara helt fri när dörren är i läget helt öppen. Skensystem T240 T 340 T 450 T 400 T 400hF T 500 T 500 hf Utrymme i höjdled över öppningen 240 mm 340 mm mm mm mm CH* CH* Max. dörryta 22 m 2 22 m 2 50 m 2 50 m 2 20 m 2 28 m 2 20 m 2 Takvinkel Fjäderpaket monterat på väggen Nej*** Nej*** Ja Ja Nej** Ja Nej** *CH = Fri öppningshöjd **Monterad överst på spåret ***Monterad bakom spåret 4 KONE Takskjutportar

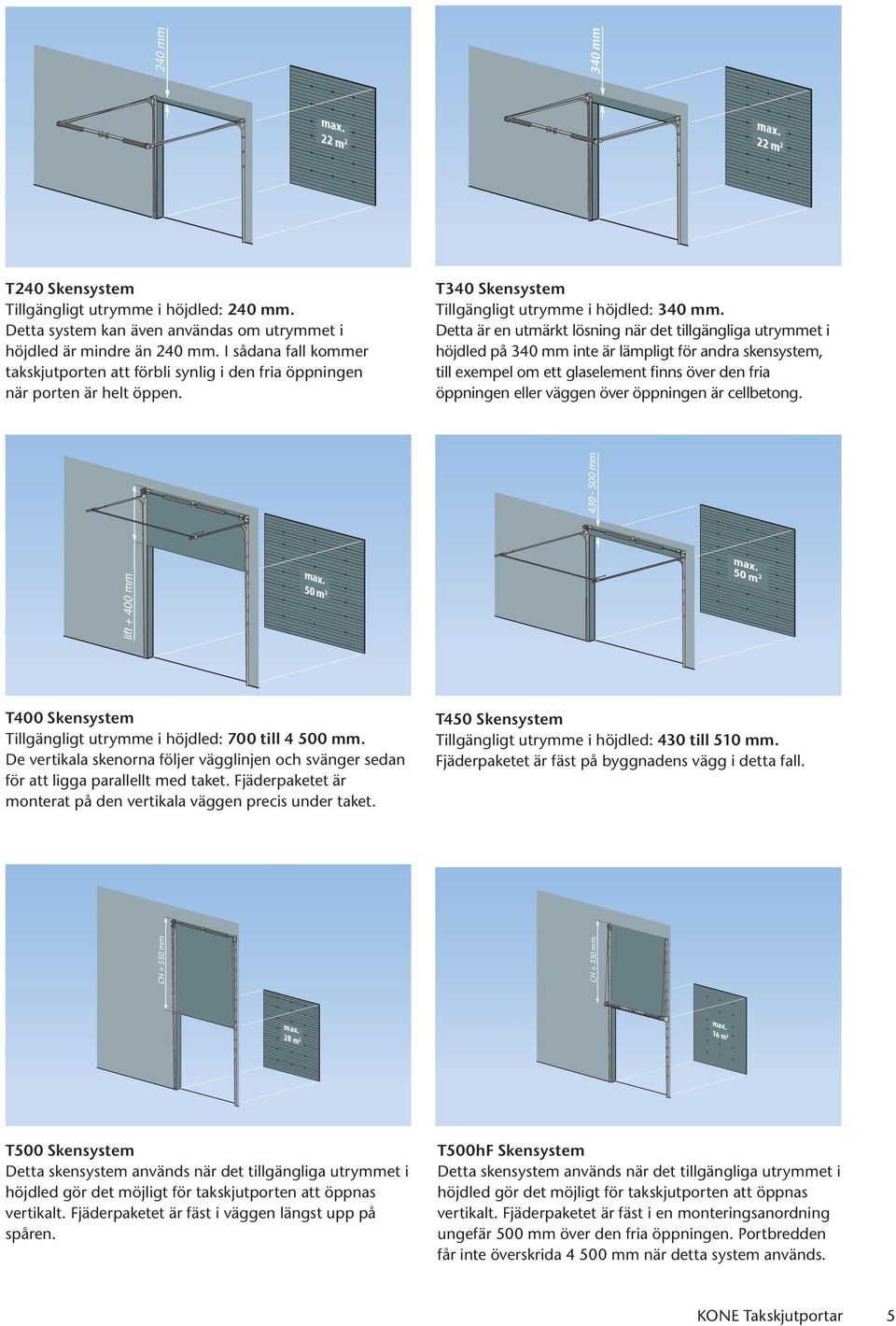

5 240 mm 340 mm max. 22 m 2 max. 22 m 2 T240 Skensystem Tillgängligt utrymme i höjdled: 240 mm. Detta system kan även användas om utrymmet i höjdled är mindre än 240 mm. I sådana fall kommer takskjutporten att förbli synlig i den fria öppningen när porten är helt öppen. T340 Skensystem Tillgängligt utrymme i höjdled: 340 mm. Detta är en utmärkt lösning när det tillgängliga utrymmet i höjdled på 340 mm inte är lämpligt för andra skensystem, till exempel om ett glaselement finns över den fria öppningen eller väggen över öppningen är cellbetong. lift mm mm max. 50 m 2 max. 50 m 2 T400 Skensystem Tillgängligt utrymme i höjdled: 700 till mm. De vertikala skenorna följer vägglinjen och svänger sedan för att ligga parallellt med taket. Fjäderpaketet är monterat på den vertikala väggen precis under taket. T450 Skensystem Tillgängligt utrymme i höjdled: 430 till 510 mm. Fjäderpaketet är fäst på byggnadens vägg i detta fall. CH mm CH mm max. 28 m 2 max. 16 m 2 T500 Skensystem Detta skensystem används när det tillgängliga utrymmet i höjdled gör det möjligt för takskjutporten att öppnas vertikalt. Fjäderpaketet är fäst i väggen längst upp på spåren. T500hF Skensystem Detta skensystem används när det tillgängliga utrymmet i höjdled gör det möjligt för takskjutporten att öppnas vertikalt. Fjäderpaketet är fäst i en monteringsanordning ungefär 500 mm över den fria öppningen. Portbredden får inte överskrida mm när detta system används. KONE Takskjutportar 5

6 STEG 2 - VÄLJA TYP AV TAKSKJUTPORT KONE Takskjutportar KONEs takskjutport-blad ger bra ljud- och värmeisolering som en ytterdörr för industribyggnader och lager. Panelkonstruktion KONE-panelerna är gjorda av högdensitetsskum som är fritt från CFC och som är inskjutet mellan två stålplåtar för att säkerställa maximala akustiska och termiska prestanda. Stålplåtarna är varmförzinkade på båda sidor och grundmålade för korrosionsbeständighet. Välja en port Det första som bör beaktas är normalt isoleringskraven, eftersom tjockare portar ger bättre ljud- och värmeisolering för att minska kostnaderna för uppvärmning eller kylning och minimera bulleröverföring. KONEs takskjutport KONEs takskjutportar, med en paneltjocklek på 40 mm, finns i 3 olika panelhöjder: 488 mm, 610 mm och 732 mm. Standardstorlekarna sträcker sig från till mm i bredd och från mm till mm i höjd. KONE Eco-takskjutportar Det lägre U-värde som ges av den extra isoleringen i den 60 mm tjocka KONE Eco-porten är perfekt för industrimiljöer som utsätts för stora temperaturväxlingar, till exempel i de nordiska länderna. Sektionspanelerna är tillgängliga i höjden 610 mm. KONE Eco-takskjutportar är tillgängliga med samma standardstorlekar som KONEs takskjutportar. Paneltjocklek (mm) U-värde panel U-värde portblad U-värde port mm x mm 40 mm sandwich 0,51 0,78 1,02 60 mm sandwich 0,34 0,66 0,91 6 KONE Takskjutportar

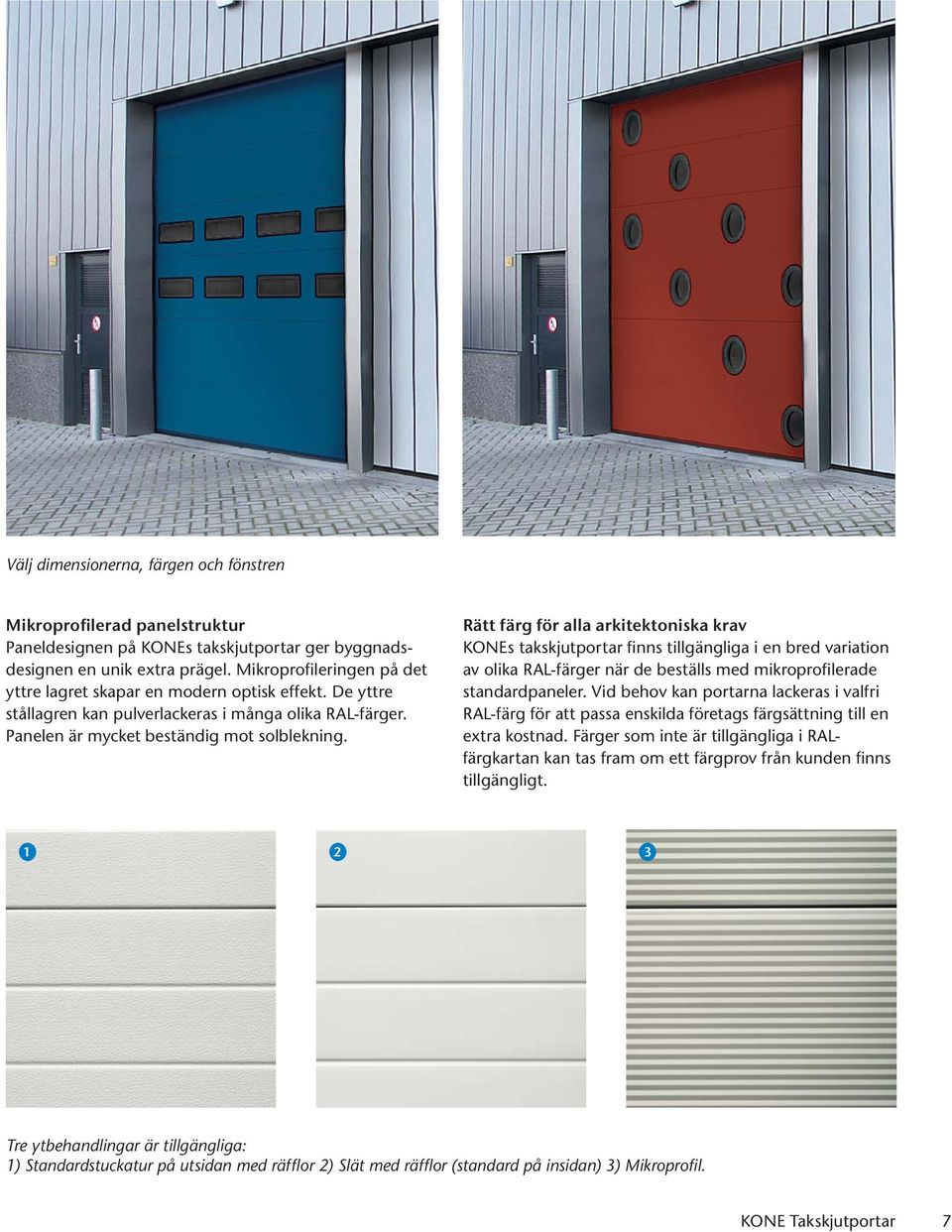

7 Välj dimensionerna, färgen och fönstren Mikroprofilerad panelstruktur Paneldesignen på KONEs takskjutportar ger byggnadsdesignen en unik extra prägel. Mikroprofileringen på det yttre lagret skapar en modern optisk effekt. De yttre stållagren kan pulverlackeras i många olika RAL-färger. Panelen är mycket beständig mot solblekning. Rätt färg för alla arkitektoniska krav KONEs takskjutportar finns tillgängliga i en bred variation av olika RAL-färger när de beställs med mikroprofilerade standardpaneler. Vid behov kan portarna lackeras i valfri RAL-färg för att passa enskilda företags färgsättning till en extra kostnad. Färger som inte är tillgängliga i RALfärgkartan kan tas fram om ett färgprov från kunden finns tillgängligt Tre ytbehandlingar är tillgängliga: 1) Standardstuckatur på utsidan med räffl or 2) Slät med räfflor (standard på insidan) 3) Mikroprofi l. KONE Takskjutportar 7

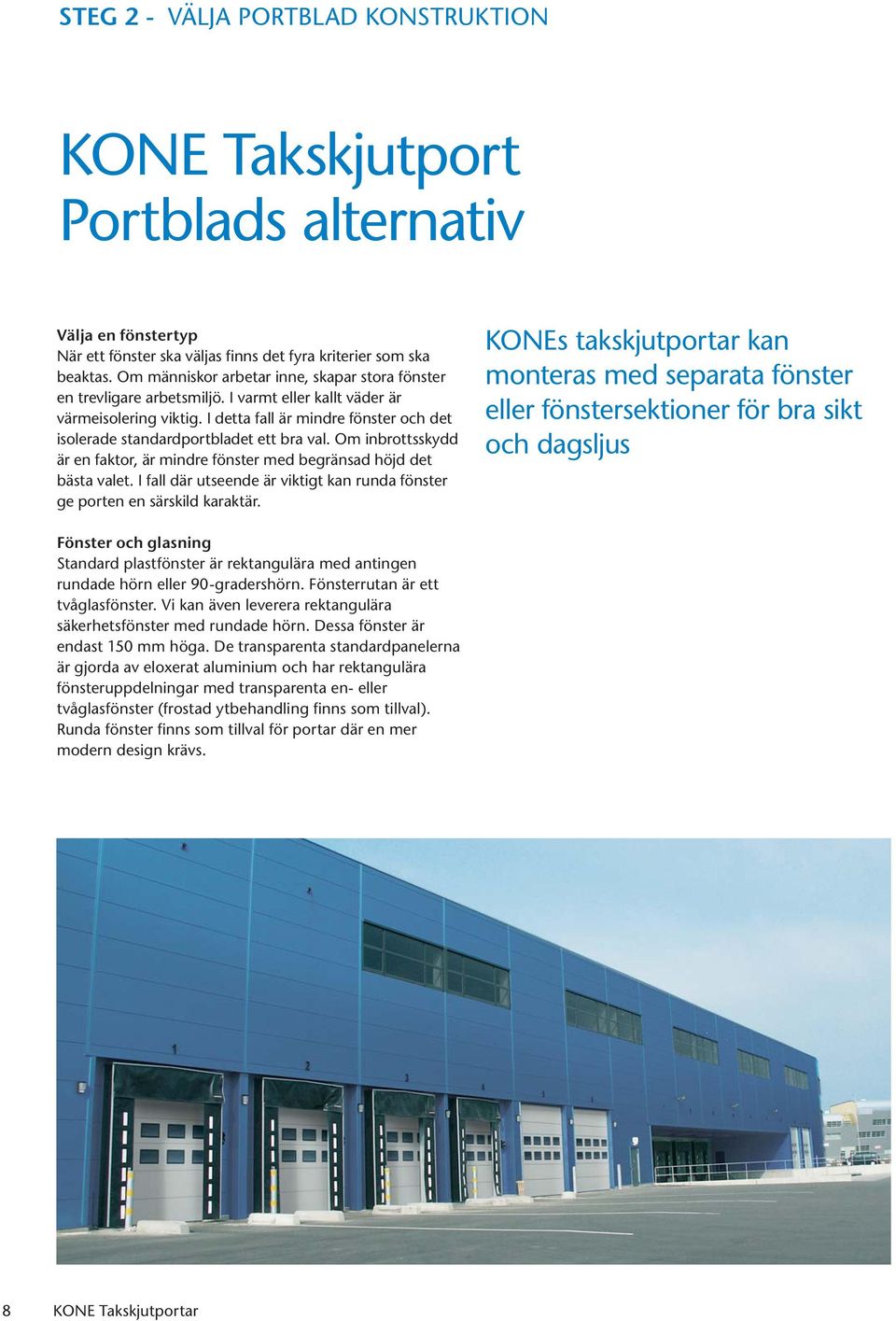

8 STEG 2 - VÄLJA PORTBLAD KONSTRUKTION KONE Takskjutport Portblads alternativ Välja en fönstertyp När ett fönster ska väljas finns det fyra kriterier som ska beaktas. Om människor arbetar inne, skapar stora fönster en trevligare arbetsmiljö. I varmt eller kallt väder är värmeisolering viktig. I detta fall är mindre fönster och det isolerade standardportbladet ett bra val. Om inbrottsskydd är en faktor, är mindre fönster med begränsad höjd det bästa valet. I fall där utseende är viktigt kan runda fönster ge porten en särskild karaktär. KONEs takskjutportar kan monteras med separata fönster eller fönstersektioner för bra sikt och dagsljus Fönster och glasning Standard plastfönster är rektangulära med antingen rundade hörn eller 90-gradershörn. Fönsterrutan är ett tvåglasfönster. Vi kan även leverera rektangulära säkerhetsfönster med rundade hörn. Dessa fönster är endast 150 mm höga. De transparenta standardpanelerna är gjorda av eloxerat aluminium och har rektangulära fönsteruppdelningar med transparenta en- eller tvåglasfönster (frostad ytbehandling finns som tillval). Runda fönster finns som tillval för portar där en mer modern design krävs. 8 KONE Takskjutportar

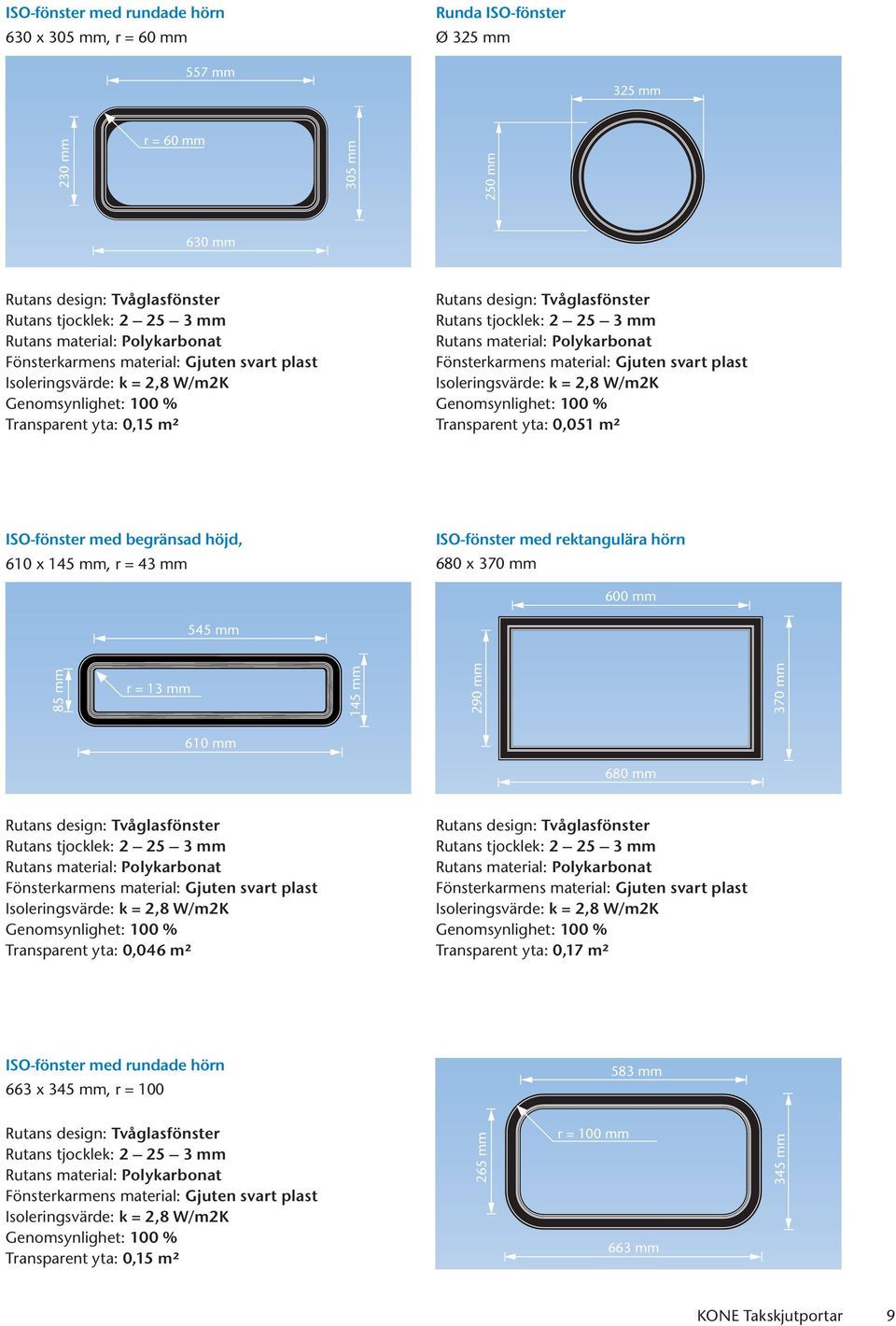

9 ISO-fönster med rundade hörn 630 x 305 mm, r = 60 mm Runda ISO-fönster Ø 325 mm 557 mm 325 mm 230 mm r = 60 mm 305 mm 250 mm 630 mm Rutans design: Tvåglasfönster Rutans tjocklek: mm Rutans material: Polykarbonat Fönsterkarmens material: Gjuten svart plast Isoleringsvärde: k = 2,8 W/m2K Genomsynlighet: 100 % Transparent yta: 0,15 m² Rutans design: Tvåglasfönster Rutans tjocklek: mm Rutans material: Polykarbonat Fönsterkarmens material: Gjuten svart plast Isoleringsvärde: k = 2,8 W/m2K Genomsynlighet: 100 % Transparent yta: 0,051 m² ISO-fönster med begränsad höjd, 610 x 145 mm, r = 43 mm ISO-fönster med rektangulära hörn 680 x 370 mm 600 mm 545 mm 85 mm r = 13 mm 145 mm 290 mm 370 mm 610 mm 680 mm Rutans design: Tvåglasfönster Rutans tjocklek: mm Rutans material: Polykarbonat Fönsterkarmens material: Gjuten svart plast Isoleringsvärde: k = 2,8 W/m2K Genomsynlighet: 100 % Transparent yta: 0,046 m² Rutans design: Tvåglasfönster Rutans tjocklek: mm Rutans material: Polykarbonat Fönsterkarmens material: Gjuten svart plast Isoleringsvärde: k = 2,8 W/m2K Genomsynlighet: 100 % Transparent yta: 0,17 m² ISO-fönster med rundade hörn 663 x 345 mm, r = mm Rutans design: Tvåglasfönster Rutans tjocklek: mm Rutans material: Polykarbonat Fönsterkarmens material: Gjuten svart plast Isoleringsvärde: k = 2,8 W/m2K Genomsynlighet: 100 % Transparent yta: 0,15 m² 265 mm r = 100 mm 663 mm 345 mm KONE Takskjutportar 9

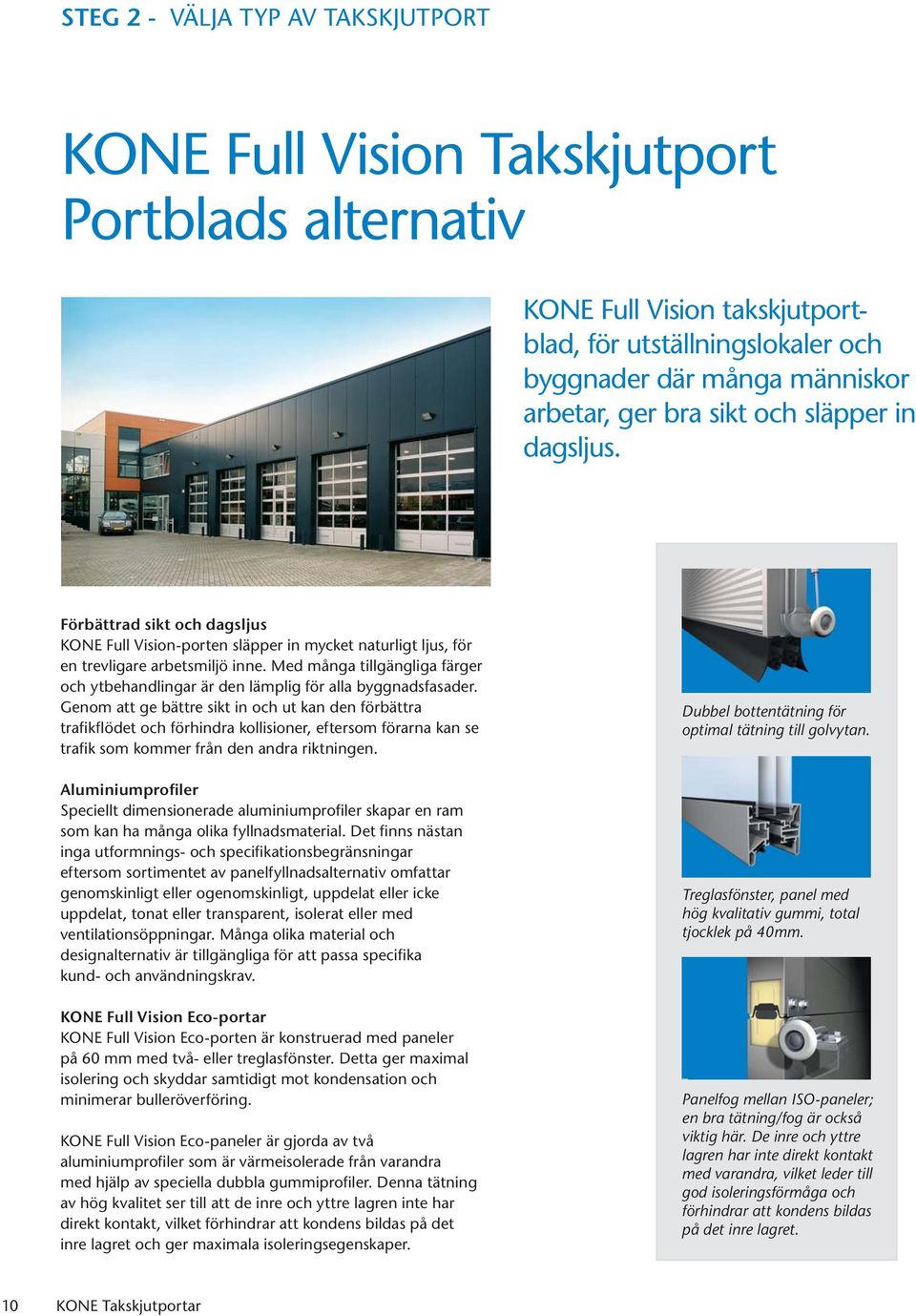

10 STEG 2 - VÄLJA TYP AV TAKSKJUTPORT KONE Full Vision Takskjutport Portblads alternativ KONE Full Vision takskjutportblad, för utställningslokaler och byggnader där många människor arbetar, ger bra sikt och släpper in dagsljus. Förbättrad sikt och dagsljus KONE Full Vision-porten släpper in mycket naturligt ljus, för en trevligare arbetsmiljö inne. Med många tillgängliga färger och ytbehandlingar är den lämplig för alla byggnadsfasader. Genom att ge bättre sikt in och ut kan den förbättra trafikflödet och förhindra kollisioner, eftersom förarna kan se trafik som kommer från den andra riktningen. Aluminiumprofiler Speciellt dimensionerade aluminiumprofiler skapar en ram som kan ha många olika fyllnadsmaterial. Det finns nästan inga utformnings- och specifikationsbegränsningar eftersom sortimentet av panelfyllnadsalternativ omfattar genomskinligt eller ogenomskinligt, uppdelat eller icke uppdelat, tonat eller transparent, isolerat eller med ventilationsöppningar. Många olika material och designalternativ är tillgängliga för att passa specifika kund- och användningskrav. KONE Full Vision Eco-portar KONE Full Vision Eco-porten är konstruerad med paneler på 60 mm med två- eller treglasfönster. Detta ger maximal isolering och skyddar samtidigt mot kondensation och minimerar bulleröverföring. KONE Full Vision Eco-paneler är gjorda av två aluminiumprofiler som är värmeisolerade från varandra med hjälp av speciella dubbla gummiprofiler. Denna tätning av hög kvalitet ser till att de inre och yttre lagren inte har direkt kontakt, vilket förhindrar att kondens bildas på det inre lagret och ger maximala isoleringsegenskaper. Dubbel bottentätning för optimal tätning till golvytan. Treglasfönster, panel med hög kvalitativ gummi, total tjocklek på 40mm. Panelfog mellan ISO-paneler; en bra tätning/fog är också viktig här. De inre och yttre lagren har inte direkt kontakt med varandra, vilket leder till god isoleringsförmåga och förhindrar att kondens bildas på det inre lagret. 10 KONE Takskjutportar

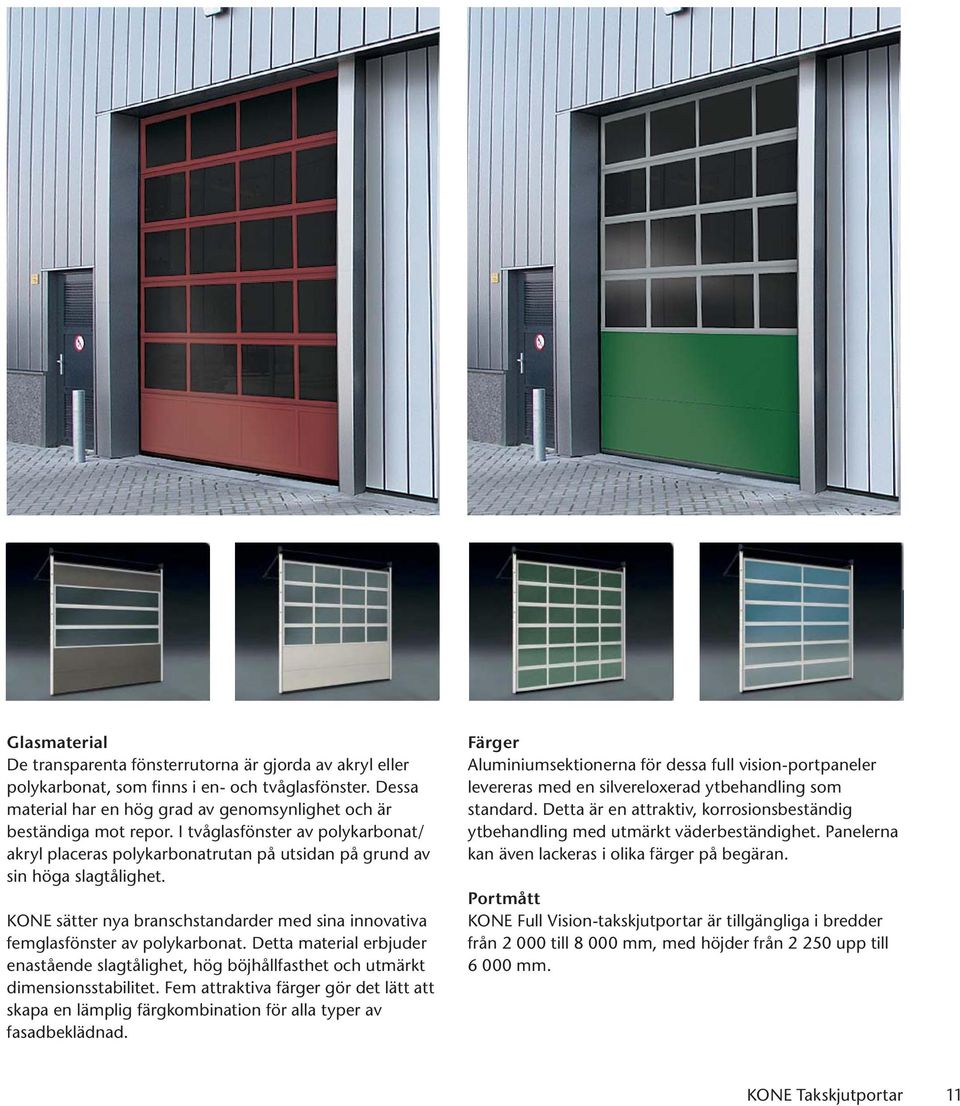

11 Glasmaterial De transparenta fönsterrutorna är gjorda av akryl eller polykarbonat, som finns i en- och tvåglasfönster. Dessa material har en hög grad av genomsynlighet och är beständiga mot repor. I tvåglasfönster av polykarbonat/ akryl placeras polykarbonatrutan på utsidan på grund av sin höga slagtålighet. KONE sätter nya branschstandarder med sina innovativa femglasfönster av polykarbonat. Detta material erbjuder enastående slagtålighet, hög böjhållfasthet och utmärkt dimensionsstabilitet. Fem attraktiva färger gör det lätt att skapa en lämplig färgkombination för alla typer av fasadbeklädnad. Färger Aluminiumsektionerna för dessa full vision-portpaneler levereras med en silvereloxerad ytbehandling som standard. Detta är en attraktiv, korrosionsbeständig ytbehandling med utmärkt väderbeständighet. Panelerna kan även lackeras i olika färger på begäran. Portmått KONE Full Vision-takskjutportar är tillgängliga i bredder från till mm, med höjder från upp till mm. KONE Takskjutportar 11

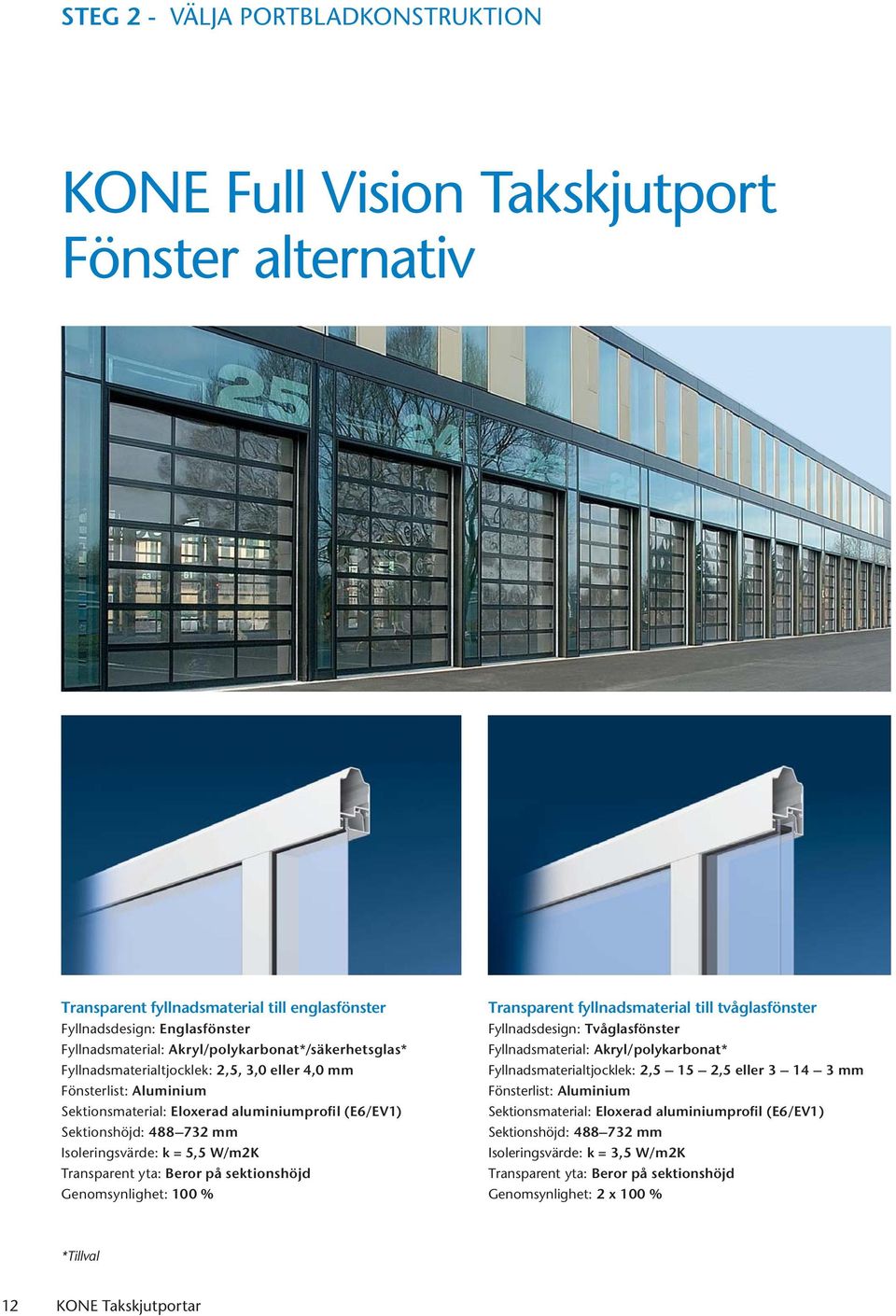

12 STEG 2 - VÄLJA PORTBLADKONSTRUKTION KONE Full Vision Takskjutport Fönster alternativ Transparent fyllnadsmaterial till englasfönster Fyllnadsdesign: Englasfönster Fyllnadsmaterial: Akryl/polykarbonat*/säkerhetsglas* Fyllnadsmaterialtjocklek: 2,5, 3,0 eller 4,0 mm Fönsterlist: Aluminium Sektionsmaterial: Eloxerad aluminiumprofil (E6/EV1) Sektionshöjd: mm Isoleringsvärde: k = 5,5 W/m2K Transparent yta: Beror på sektionshöjd Genomsynlighet: 100 % Transparent fyllnadsmaterial till tvåglasfönster Fyllnadsdesign: Tvåglasfönster Fyllnadsmaterial: Akryl/polykarbonat* Fyllnadsmaterialtjocklek: 2,5 15 2,5 eller mm Fönsterlist: Aluminium Sektionsmaterial: Eloxerad aluminiumprofil (E6/EV1) Sektionshöjd: mm Isoleringsvärde: k = 3,5 W/m2K Transparent yta: Beror på sektionshöjd Genomsynlighet: 2 x 100 % *Tillval 12 KONE Takskjutportar

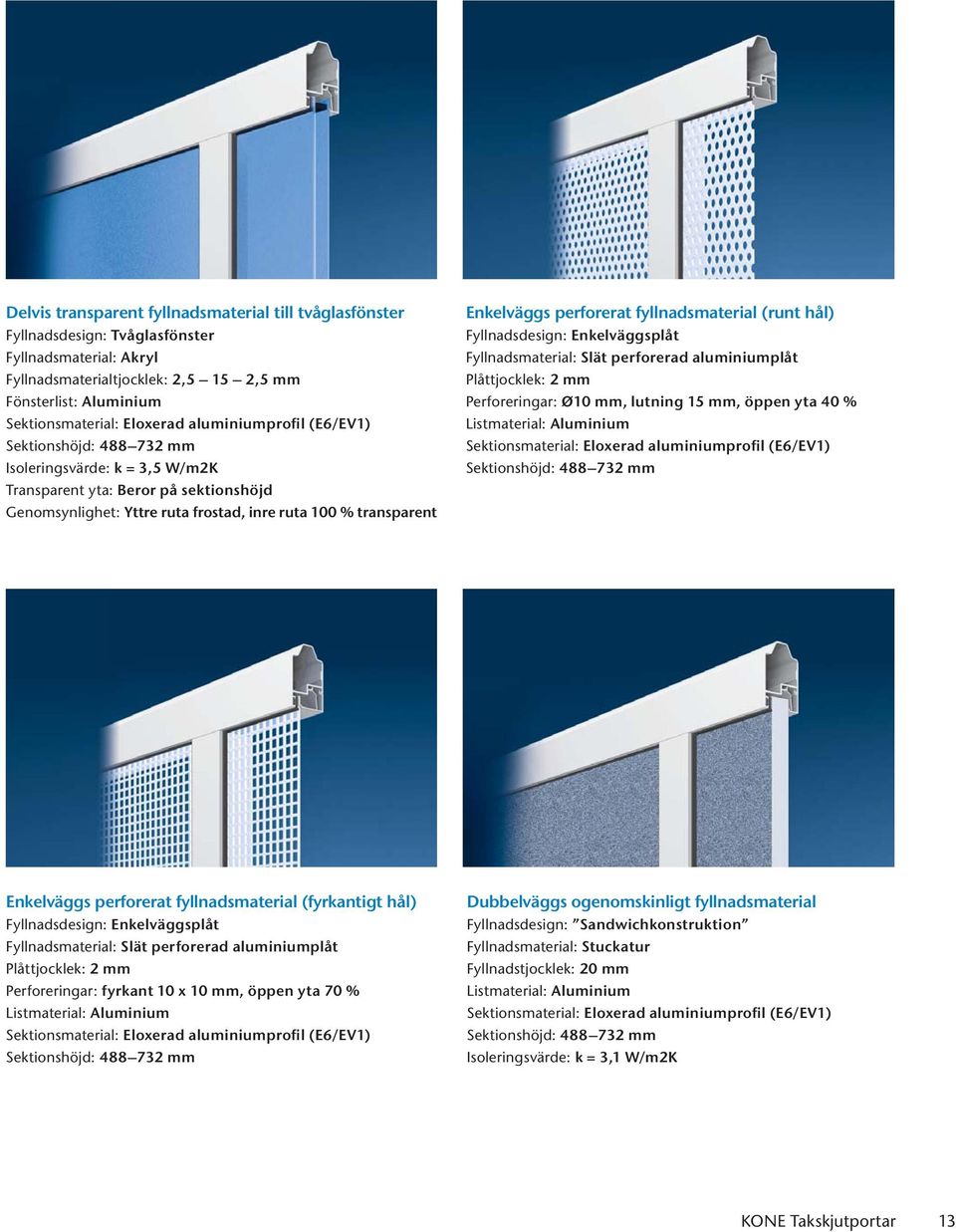

13 Delvis transparent fyllnadsmaterial till tvåglasfönster Fyllnadsdesign: Tvåglasfönster Fyllnadsmaterial: Akryl Fyllnadsmaterialtjocklek: 2,5 15 2,5 mm Fönsterlist: Aluminium Sektionsmaterial: Eloxerad aluminiumprofil (E6/EV1) Sektionshöjd: mm Isoleringsvärde: k = 3,5 W/m2K Transparent yta: Beror på sektionshöjd Genomsynlighet: Yttre ruta frostad, inre ruta 100 % transparent Enkelväggs perforerat fyllnadsmaterial (runt hål) Fyllnadsdesign: Enkelväggsplåt Fyllnadsmaterial: Slät perforerad aluminiumplåt Plåttjocklek: 2 mm Perforeringar: Ø10 mm, lutning 15 mm, öppen yta 40 % Listmaterial: Aluminium Sektionsmaterial: Eloxerad aluminiumprofil (E6/EV1) Sektionshöjd: mm Enkelväggs perforerat fyllnadsmaterial (fyrkantigt hål) Fyllnadsdesign: Enkelväggsplåt Fyllnadsmaterial: Slät perforerad aluminiumplåt Plåttjocklek: 2 mm Perforeringar: fyrkant 10 x 10 mm, öppen yta 70 % Listmaterial: Aluminium Sektionsmaterial: Eloxerad aluminiumprofil (E6/EV1) Sektionshöjd: mm Dubbelväggs ogenomskinligt fyllnadsmaterial Fyllnadsdesign: Sandwichkonstruktion Fyllnadsmaterial: Stuckatur Fyllnadstjocklek: 20 mm Listmaterial: Aluminium Sektionsmaterial: Eloxerad aluminiumprofil (E6/EV1) Sektionshöjd: mm Isoleringsvärde: k = 3,1 W/m2K KONE Takskjutportar 13

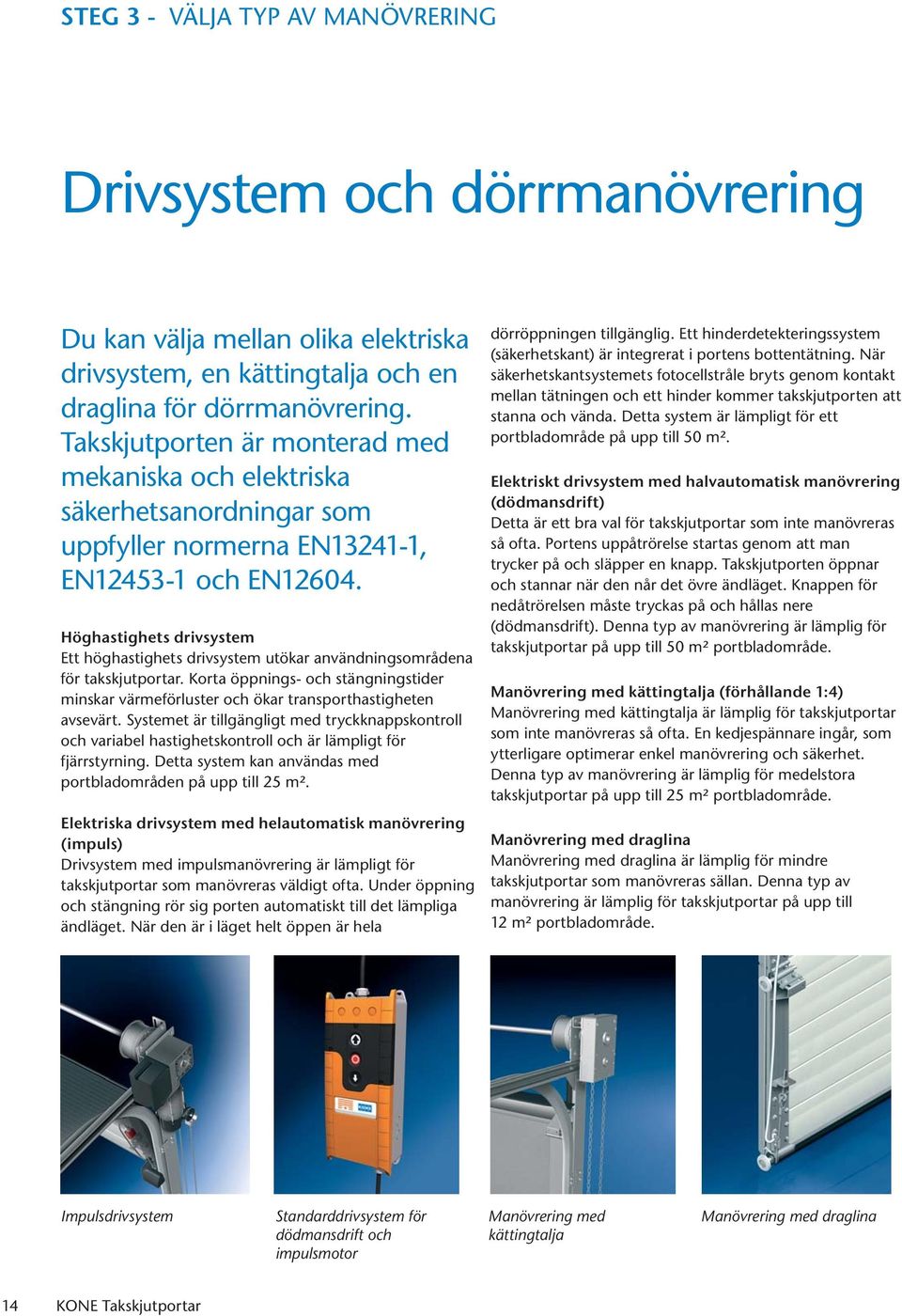

14 STEG 3 - VÄLJA TYP AV MANÖVRERING Drivsystem och dörrmanövrering Du kan välja mellan olika elektriska drivsystem, en kättingtalja och en draglina för dörrmanövrering. Takskjutporten är monterad med mekaniska och elektriska säkerhetsanordningar som uppfyller normerna EN , EN och EN Höghastighets drivsystem Ett höghastighets drivsystem utökar användningsområdena för takskjutportar. Korta öppnings- och stängningstider minskar värmeförluster och ökar transporthastigheten avsevärt. Systemet är tillgängligt med tryckknappskontroll och variabel hastighetskontroll och är lämpligt för fjärrstyrning. Detta system kan användas med portbladområden på upp till 25 m². Elektriska drivsystem med helautomatisk manövrering (impuls) Drivsystem med impulsmanövrering är lämpligt för takskjutportar som manövreras väldigt ofta. Under öppning och stängning rör sig porten automatiskt till det lämpliga ändläget. När den är i läget helt öppen är hela dörröppningen tillgänglig. Ett hinderdetekteringssystem (säkerhetskant) är integrerat i portens bottentätning. När säkerhetskantsystemets fotocellstråle bryts genom kontakt mellan tätningen och ett hinder kommer takskjutporten att stanna och vända. Detta system är lämpligt för ett portbladområde på upp till 50 m². Elektriskt drivsystem med halvautomatisk manövrering (dödmansdrift) Detta är ett bra val för takskjutportar som inte manövreras så ofta. Portens uppåtrörelse startas genom att man trycker på och släpper en knapp. Takskjutporten öppnar och stannar när den når det övre ändläget. Knappen för nedåtrörelsen måste tryckas på och hållas nere (dödmansdrift). Denna typ av manövrering är lämplig för takskjutportar på upp till 50 m² portbladområde. Manövrering med kättingtalja (förhållande 1:4) Manövrering med kättingtalja är lämplig för takskjutportar som inte manövreras så ofta. En kedjespännare ingår, som ytterligare optimerar enkel manövrering och säkerhet. Denna typ av manövrering är lämplig för medelstora takskjutportar på upp till 25 m² portbladområde. Manövrering med draglina Manövrering med draglina är lämplig för mindre takskjutportar som manövreras sällan. Denna typ av manövrering är lämplig för takskjutportar på upp till 12 m² portbladområde. Impulsdrivsystem Standarddrivsystem för dödmansdrift och impulsmotor Manövrering med kättingtalja Manövrering med draglina 14 KONE Takskjutportar

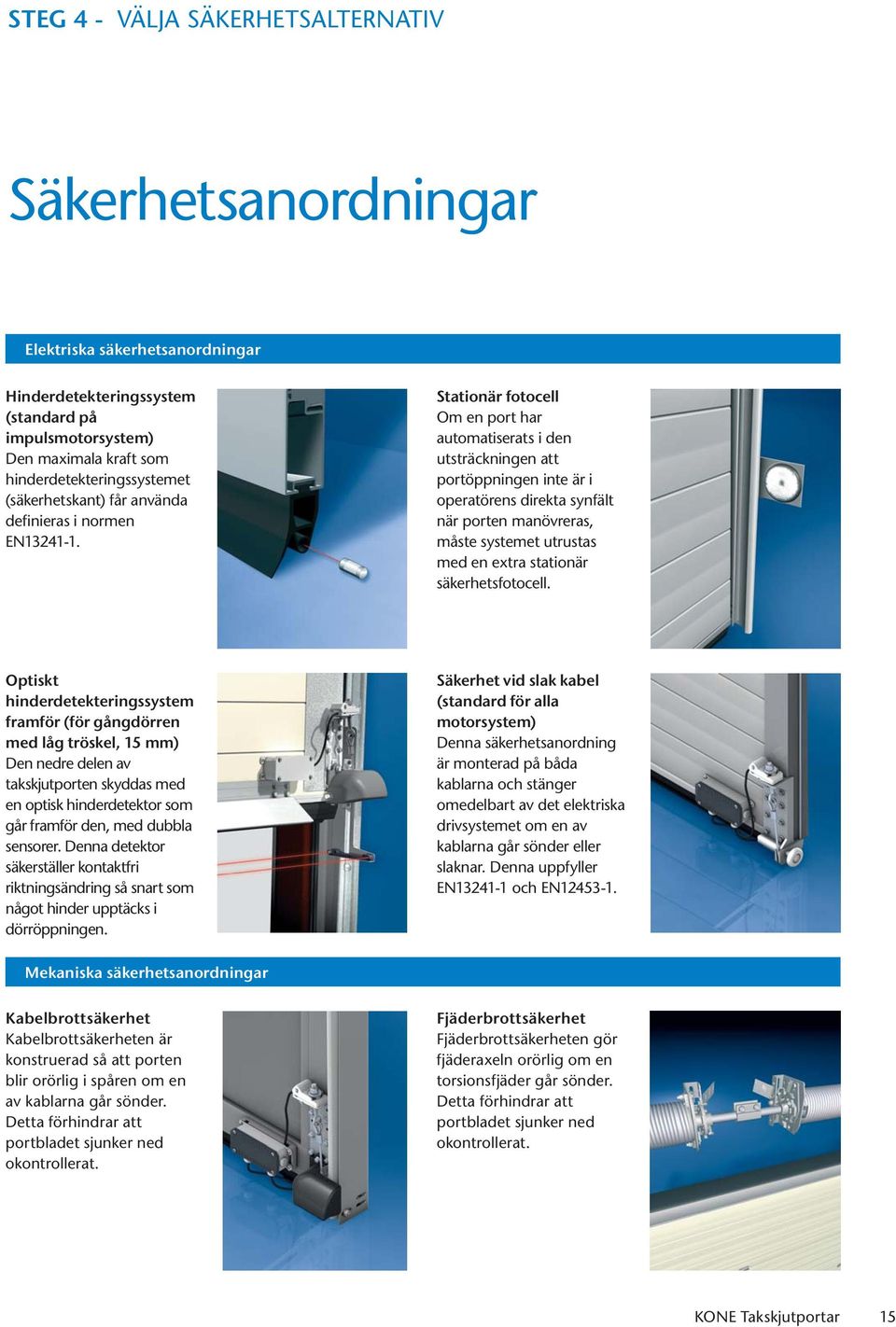

15 STEG 4 - VÄLJA SÄKERHETSALTERNATIV Säkerhetsanordningar Elektriska säkerhetsanordningar Hinderdetekteringssystem (standard på impulsmotorsystem) Den maximala kraft som hinderdetekteringssystemet (säkerhetskant) får använda definieras i normen EN Stationär fotocell Om en port har automatiserats i den utsträckningen att portöppningen inte är i operatörens direkta synfält när porten manövreras, måste systemet utrustas med en extra stationär säkerhetsfotocell. Optiskt hinderdetekteringssystem framför (för gångdörren med låg tröskel, 15 mm) Den nedre delen av takskjutporten skyddas med en optisk hinderdetektor som går framför den, med dubbla sensorer. Denna detektor säkerställer kontaktfri riktningsändring så snart som något hinder upptäcks i dörröppningen. Säkerhet vid slak kabel (standard för alla motorsystem) Denna säkerhetsanordning är monterad på båda kablarna och stänger omedelbart av det elektriska drivsystemet om en av kablarna går sönder eller slaknar. Denna uppfyller EN och EN Mekaniska säkerhetsanordningar Kabelbrottsäkerhet Kabelbrottsäkerheten är konstruerad så att porten blir orörlig i spåren om en av kablarna går sönder. Detta förhindrar att portbladet sjunker ned okontrollerat. Fjäderbrottsäkerhet Fjäderbrottsäkerheten gör fjäderaxeln orörlig om en torsionsfjäder går sönder. Detta förhindrar att portbladet sjunker ned okontrollerat. KONE Takskjutportar 15

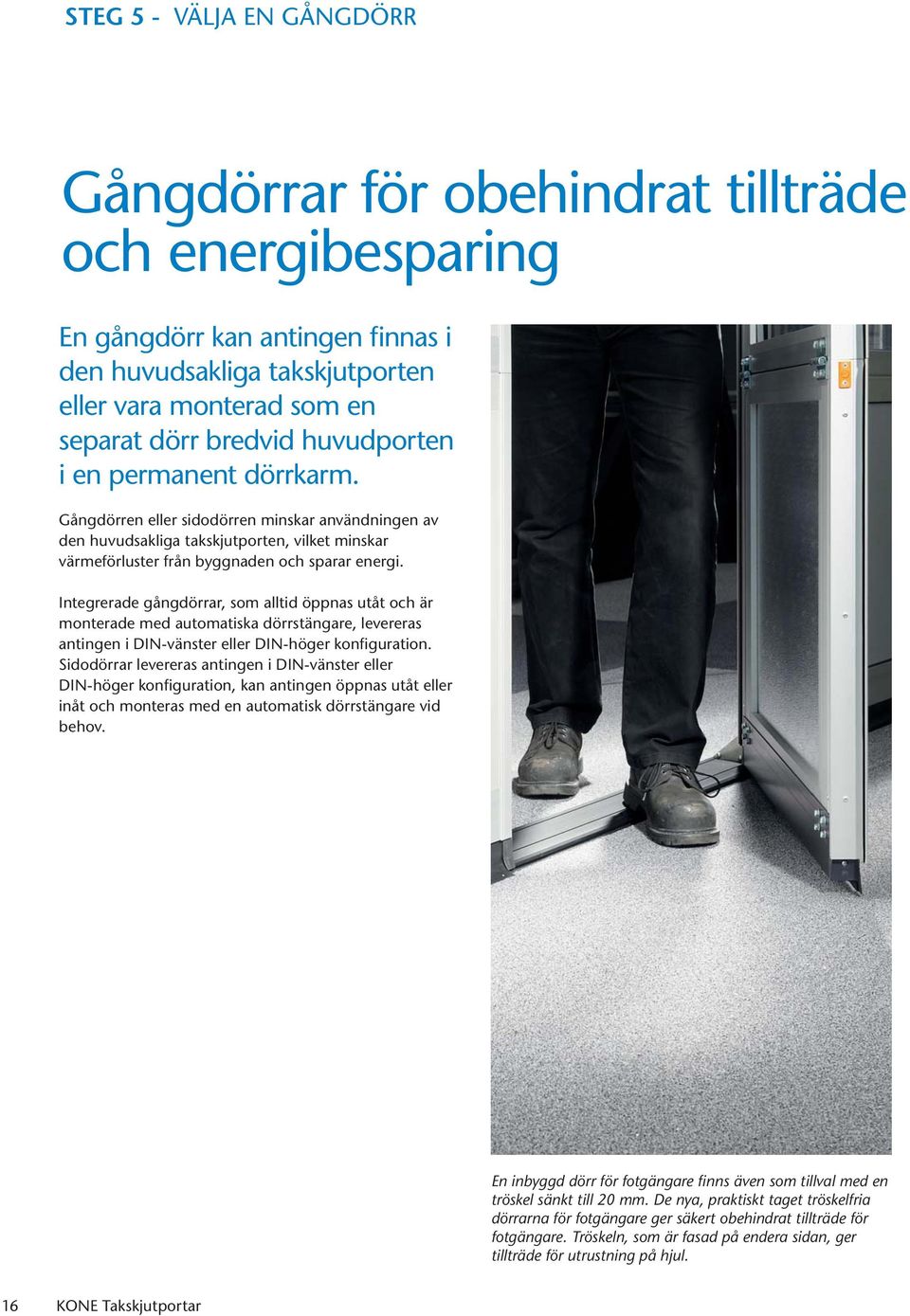

16 STEG 5 - VÄLJA EN GÅNGDÖRR Gångdörrar för obehindrat tillträde och energibesparing En gångdörr kan antingen finnas i den huvudsakliga takskjutporten eller vara monterad som en separat dörr bredvid huvudporten i en permanent dörrkarm. Gångdörren eller sidodörren minskar användningen av den huvudsakliga takskjutporten, vilket minskar värmeförluster från byggnaden och sparar energi. Integrerade gångdörrar, som alltid öppnas utåt och är monterade med automatiska dörrstängare, levereras antingen i DIN-vänster eller DIN-höger konfiguration. Sidodörrar levereras antingen i DIN-vänster eller DIN-höger konfiguration, kan antingen öppnas utåt eller inåt och monteras med en automatisk dörrstängare vid behov. En inbyggd dörr för fotgängare fi nns även som tillval med en tröskel sänkt till 20 mm. De nya, praktiskt taget tröskelfria dörrarna för fotgängare ger säkert obehindrat tillträde för fotgängare. Tröskeln, som är fasad på endera sidan, ger tillträde för utrustning på hjul. 16 KONE Takskjutportar

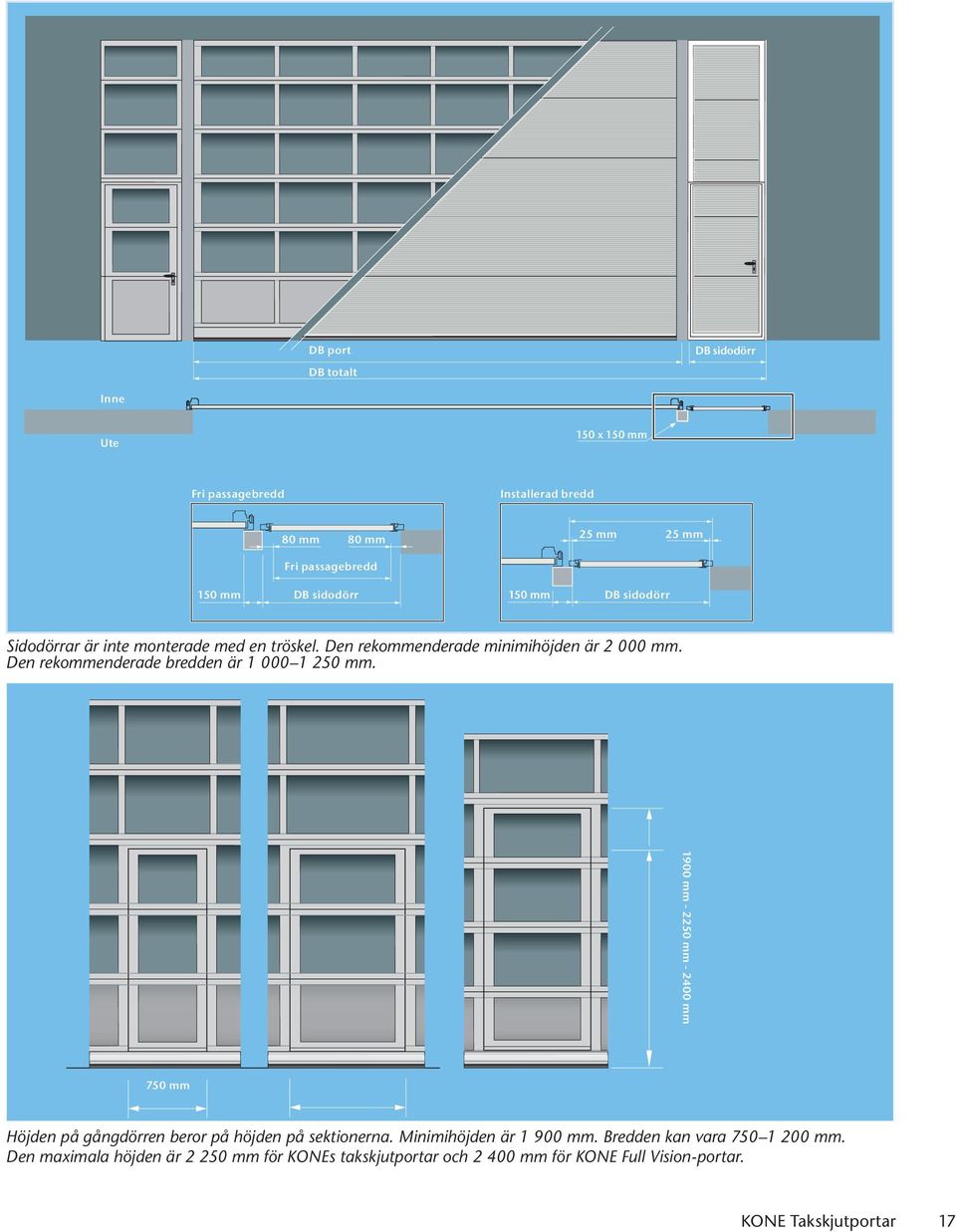

17 DB port DB totalt DB sidodörr Inne Ute 150 x 150 mm Fri passagebredd Installerad bredd 80 mm 80 mm Fri passagebredd 25 mm 25 mm 150 mm DB sidodörr 150 mm DB sidodörr Sidodörrar är inte monterade med en tröskel. Den rekommenderade minimihöjden är mm. Den rekommenderade bredden är mm mm mm mm 750 mm Höjden på gångdörren beror på höjden på sektionerna. Minimihöjden är mm. Bredden kan vara mm. Den maximala höjden är mm för KONEs takskjutportar och mm för KONE Full Vision-portar. KONE Takskjutportar 17

18 KONE din engagerade partner Med vårt breda sortiment av port- och dörrlösningar kan vi vara din pålitliga partner från planering till installation och underhåll under hela din byggnads livslängd. Ända från starten Lösningen börjar med vårt breda urval av portar och dörrar. Förutom takskjutportar levererar vi även lastkajer, grindar, bommar och snabbportar. Våra försäljare kan ge råd när du ska välja den bästa lösningen för dig, inklusive information om aktuella och kommande normer och bestämmelser. Vi kan även hjälpa till när du planerar ett smidigt flöde av personer och varor i din byggnad och tillhandahålla flera energibesparande lösningar. Vi tillhandahåller DWG-ritningar, hållbarhetscertifieringar och energiklassinformation. Från vårt breda sortiment av lösningar och färger är det lätt att välja dörrar som ger ett liknande utseende och känsla i hela byggnaden. Över 100 år av expertis inom personflöde KONE, som grundades 1910, tillverkar, installerar, underhåller och moderniserar hissar, rulltrappor och automatiska dörrar. Vi har över anställda i 50 länder. Service för dörrar globalt Vi tillhandahåller service för portar och dörrar och för de miljontals människor som använder dem. Reservdelar för KONEs portar och dörrar och andra varumärkens portar och dörrar är tillgängliga från KONEs globala reservdelsverksamhet, redo att skickas inom 24 timmar. De mest använda delarna är tillgängliga i teknikerns bil, för snabbare service och minimala driftstopp. KONE Sverige I Sverige har vi kontor i 27 städer, med ca 900 anställda. Vi underhåller alla varumärken av dörrar, inklusive från andra leverantörer. Vår service bygger på förebyggande underhåll, att lösa problem innan de orsakar problem för dig. Om du behöver hjälp eller reservdelar är KONE Customer Care Center öppet dygnet runt. När du väljer KONE-produkter får du den högsta standarden när det gäller kvalitet, säkerhet, design och hållbarhet. KONEs dörrlösningar bygger på kvalitetsmaterial och expertis som uppnåtts under 35 år av erfarenhet. Dessa dörrar uppfyller CE-normer, ISO 9001 och ISO 14001, och de är TÜV-godkända. Vi har tusentals delar i lager, tillgängliga att skickas inom 24 timmar. För minimala driftstopp finns de mest använda delarna i teknikerns bil. 18 KONE Takskjutportar

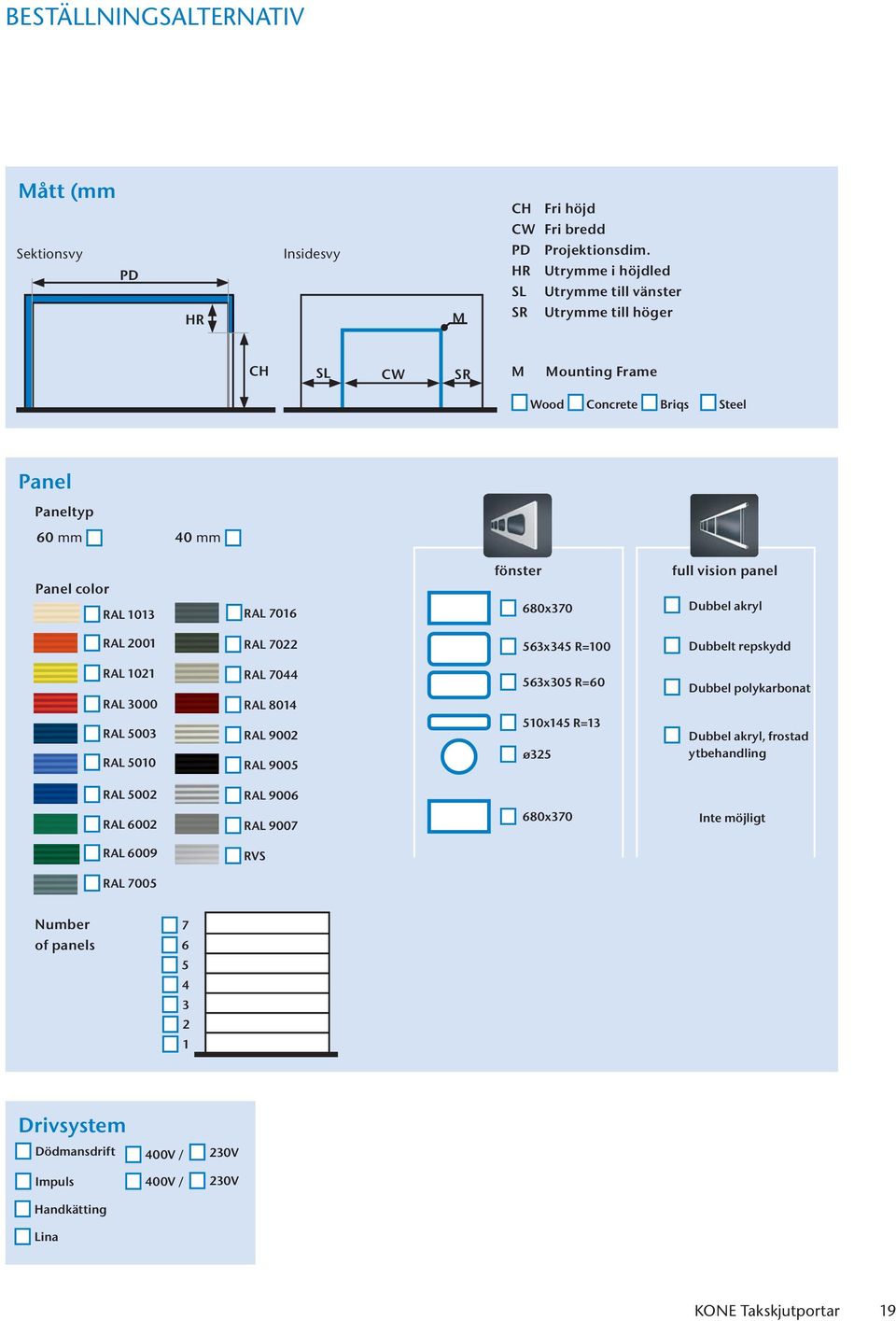

19 BESTÄLLNINGSALTERNATIV Mått (mm Sektionsvy PD HR Insidesvy M CH Fri höjd CW Fri bredd PD Projektionsdim. HR Utrymme i höjdled SL Utrymme till vänster SR Utrymme till höger CH SL CW SR M Mounting Frame Wood Concrete Briqs Steel Panel Paneltyp 60 mm 40 mm Panel color RAL 1013 RAL 7016 fönster 680x370 full vision panel Dubbel akryl RAL 2001 RAL x345 R=100 Dubbelt repskydd RAL 1021 RAL 3000 RAL 5003 RAL 5010 RAL 7044 RAL 8014 RAL 9002 RAL x305 R=60 510x145 R=13 ø325 Dubbel polykarbonat Dubbel akryl, frostad ytbehandling RAL 5002 RAL 9006 RAL 6002 RAL x370 Inte möjligt RAL 6009 RVS RAL 7005 Number of panels Drivsystem Dödmansdrift 400V / 230V Impuls Handkätting Lina 400V / 230V KONE Takskjutportar 19

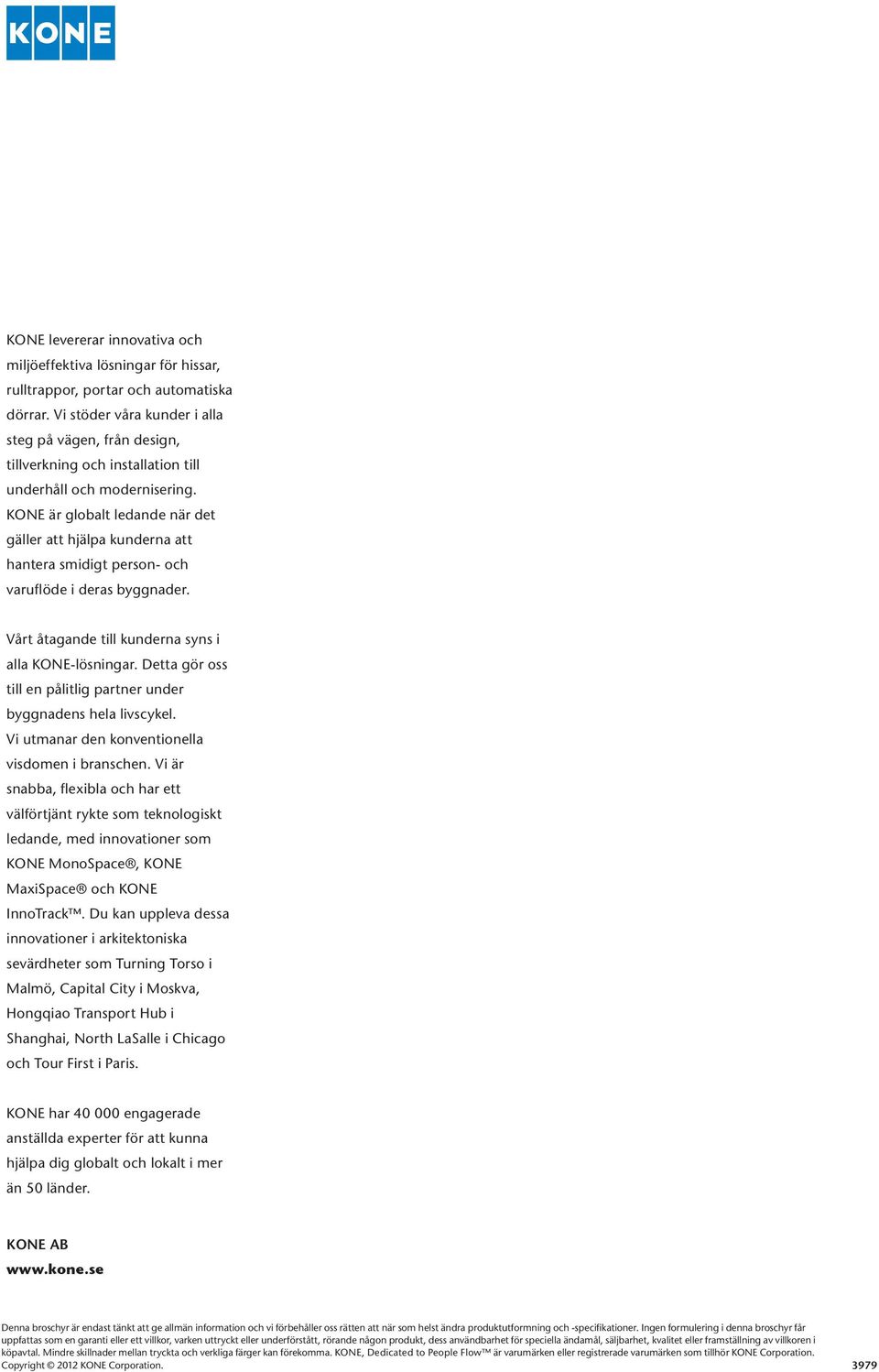

20 KONE levererar innovativa och miljöeffektiva lösningar för hissar, rulltrappor, portar och automatiska dörrar. Vi stöder våra kunder i alla steg på vägen, från design, tillverkning och installation till underhåll och modernisering. KONE är globalt ledande när det gäller att hjälpa kunderna att hantera smidigt person- och varuflöde i deras byggnader. Vårt åtagande till kunderna syns i alla KONE-lösningar. Detta gör oss till en pålitlig partner under byggnadens hela livscykel. Vi utmanar den konventionella visdomen i branschen. Vi är snabba, flexibla och har ett välförtjänt rykte som teknologiskt ledande, med innovationer som KONE MonoSpace, KONE MaxiSpace och KONE InnoTrack. Du kan uppleva dessa innovationer i arkitektoniska sevärdheter som Turning Torso i Malmö, Capital City i Moskva, Hongqiao Transport Hub i Shanghai, North LaSalle i Chicago och Tour First i Paris. KONE har engagerade anställda experter för att kunna hjälpa dig globalt och lokalt i mer än 50 länder. KONE AB Denna broschyr är endast tänkt att ge allmän information och vi förbehåller oss rätten att när som helst ändra produktutformning och -specifikationer. Ingen formulering i denna broschyr får uppfattas som en garanti eller ett villkor, varken uttryckt eller underförstått, rörande någon produkt, dess användbarhet för speciella ändamål, säljbarhet, kvalitet eller framställning av villkoren i köpavtal. Mindre skillnader mellan tryckta och verkliga färger kan förekomma. KONE, Dedicated to People Flow är varumärken eller registrerade varumärken som tillhör KONE Corporation. Copyright 2012 KONE Corporation. 3979
