1 för standardapplikationer VÄLJ DIN KONTAKT 1 Insatser: hur många poler? vilken spänning? vilken ström? vilket kabelarea? vilken typ av anslutning: SQUICH, fjäder eller skruv? 2 Kopplingshus: hur många låsbyglar? infälld eller utanpåliggande installation? med lock? 3 Kopplingskåpor: vilken förskruvning: Pg eller metrisk? vilken utgång: på sidan eller vertikal? med tappar eller låsbygel?

2 Välj för standardapplikationer Kontaktdon JEI används i anslutningar för elektriska och elektroniska utrustningar för maskiner, styrenheter, elskåp, manöverapparater och där det krävs en säker anslutning som kan kopplas ur. SÄKERHETSSYSTEM De kan användas i icke aggressiva industrimiljöer (t.ex. automatiska monteringsmaskiner för bearbetning av trä eller plast) och var som helst där en anslutning behövs med ett optimalt kvalitets-/prisförhållande. ELSKåP RADIOKONTROLLER för standardapplikationer EL-FÖRSÖRJNING AUTOMATION Serien JEI består av insatser som tillverkats i typgodkänd termoplast UL 94 V-0 och kontakter med galvanisk förtenningsbehandling. Kombinationen med metallkapsling med låsbyglar i förstärkt termoplastmaterial eller i förzinkat stål gör anslutningen effektiv och robust. Det breda sortimentet med flera anslutningsmöjligheter (SQUICH, fjäder och skruv) garanterar hög användarvänlighet och ger många valmöjligheter.

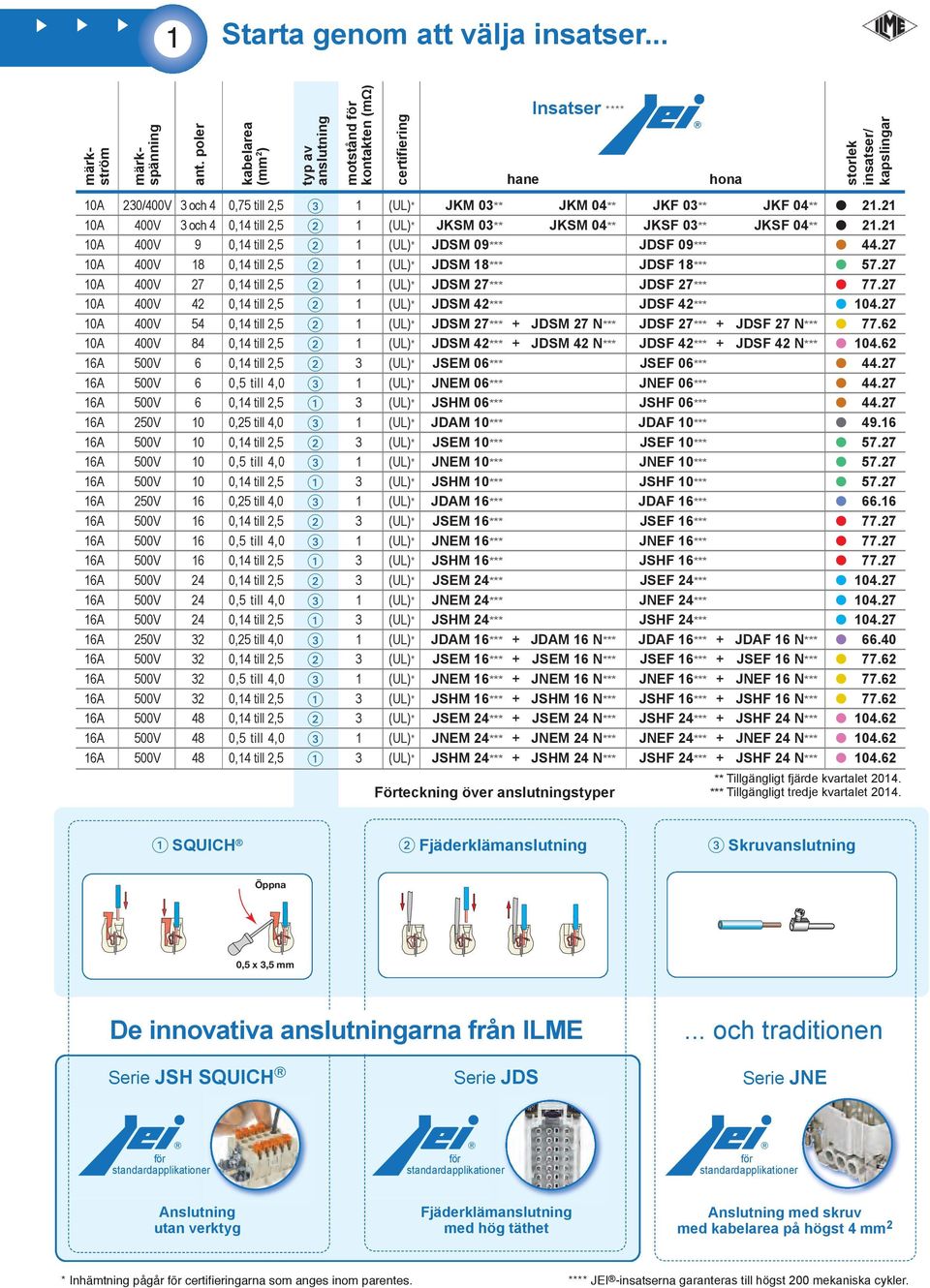

3 1 Starta genom att välja insatser... märkström märkspänning ant. poler kabelarea (mm 2 ) typ av anslutning motstånd för kontakten (mω) certifiering 10A 230/400V 3 och 4 0,75 till 2,5 1 (UL)* JKM 03** JKM 04** JKF 03** JKF 04** A 400V 3 och 4 0,14 till 2,5 1 (UL)* JKSM 03** JKSM 04** JKSF 03** JKSF 04** A 400V 9 0,14 till 2,5 1 (UL)* JDSM 09*** JDSF 09*** A 400V 18 0,14 till 2,5 1 (UL)* JDSM 18*** JDSF 18*** A 400V 27 0,14 till 2,5 1 (UL)* JDSM 27*** JDSF 27*** A 400V 42 0,14 till 2,5 1 (UL)* JDSM 42*** JDSF 42*** A 400V 54 0,14 till 2,5 1 (UL)* JDSM 27*** + JDSM 27 N*** JDSF 27*** + JDSF 27 N*** A 400V 84 0,14 till 2,5 1 (UL)* JDSM 42*** + JDSM 42 N*** JDSF 42*** + JDSF 42 N*** A 500V 6 0,14 till 2,5 3 (UL)* JSEM 06*** JSEF 06*** A 500V 6 0,5 till 4,0 1 (UL)* JNEM 06*** JNEF 06*** A 500V 6 0,14 till 2,5 3 (UL)* JSHM 06*** JSHF 06*** A 250V 10 0,25 till 4,0 1 (UL)* JDAM 10*** JDAF 10*** A 500V 10 0,14 till 2,5 3 (UL)* JSEM 10*** JSEF 10*** A 500V 10 0,5 till 4,0 1 (UL)* JNEM 10*** JNEF 10*** A 500V 10 0,14 till 2,5 3 (UL)* JSHM 10*** JSHF 10*** A 250V 16 0,25 till 4,0 1 (UL)* JDAM 16*** JDAF 16*** A 500V 16 0,14 till 2,5 3 (UL)* JSEM 16*** JSEF 16*** A 500V 16 0,5 till 4,0 1 (UL)* JNEM 16*** JNEF 16*** A 500V 16 0,14 till 2,5 3 (UL)* JSHM 16*** JSHF 16*** A 500V 24 0,14 till 2,5 3 (UL)* JSEM 24*** JSEF 24*** A 500V 24 0,5 till 4,0 1 (UL)* JNEM 24*** JNEF 24*** A 500V 24 0,14 till 2,5 3 (UL)* JSHM 24*** JSHF 24*** A 250V 32 0,25 till 4,0 1 (UL)* JDAM 16*** + JDAM 16 N*** JDAF 16*** + JDAF 16 N*** A 500V 32 0,14 till 2,5 3 (UL)* JSEM 16*** + JSEM 16 N*** JSEF 16*** + JSEF 16 N*** A 500V 32 0,5 till 4,0 1 (UL)* JNEM 16*** + JNEM 16 N*** JNEF 16*** + JNEF 16 N*** A 500V 32 0,14 till 2,5 3 (UL)* JSHM 16*** + JSHM 16 N*** JSHF 16*** + JSHF 16 N*** A 500V 48 0,14 till 2,5 3 (UL)* JSEM 24*** + JSEM 24 N*** JSHF 24*** + JSHF 24 N*** A 500V 48 0,5 till 4,0 1 (UL)* JNEM 24*** + JNEM 24 N*** JNEF 24*** + JNEF 24 N*** A 500V 48 0,14 till 2,5 3 (UL)* JSHM 24*** + JSHM 24 N*** JSHF 24*** + JSHF 24 N*** ** Tillgängligt fjärde kvartalet Förteckning över anslutningstyper *** Tillgängligt tredje kvartalet hane Insatser **** hona SQUICH Fjäderklämanslutning Skruvanslutning Öppna 0,5 x 3,5 mm De innovativa anslutningarna från ILME... och traditionen Serie JSH SQUICH Serie JDS Serie JNE för standardapplikationer för standardapplikationer för standardapplikationer Anslutning utan verktyg Fjäderklämanslutning med hög täthet Anslutning med skruv med kabelarea på högst 4 mm 2 * Inhämtning pågår för certifieringarna som anges inom parentes. **** JEI-insatserna garanteras till högst 200 mekaniska cykler.

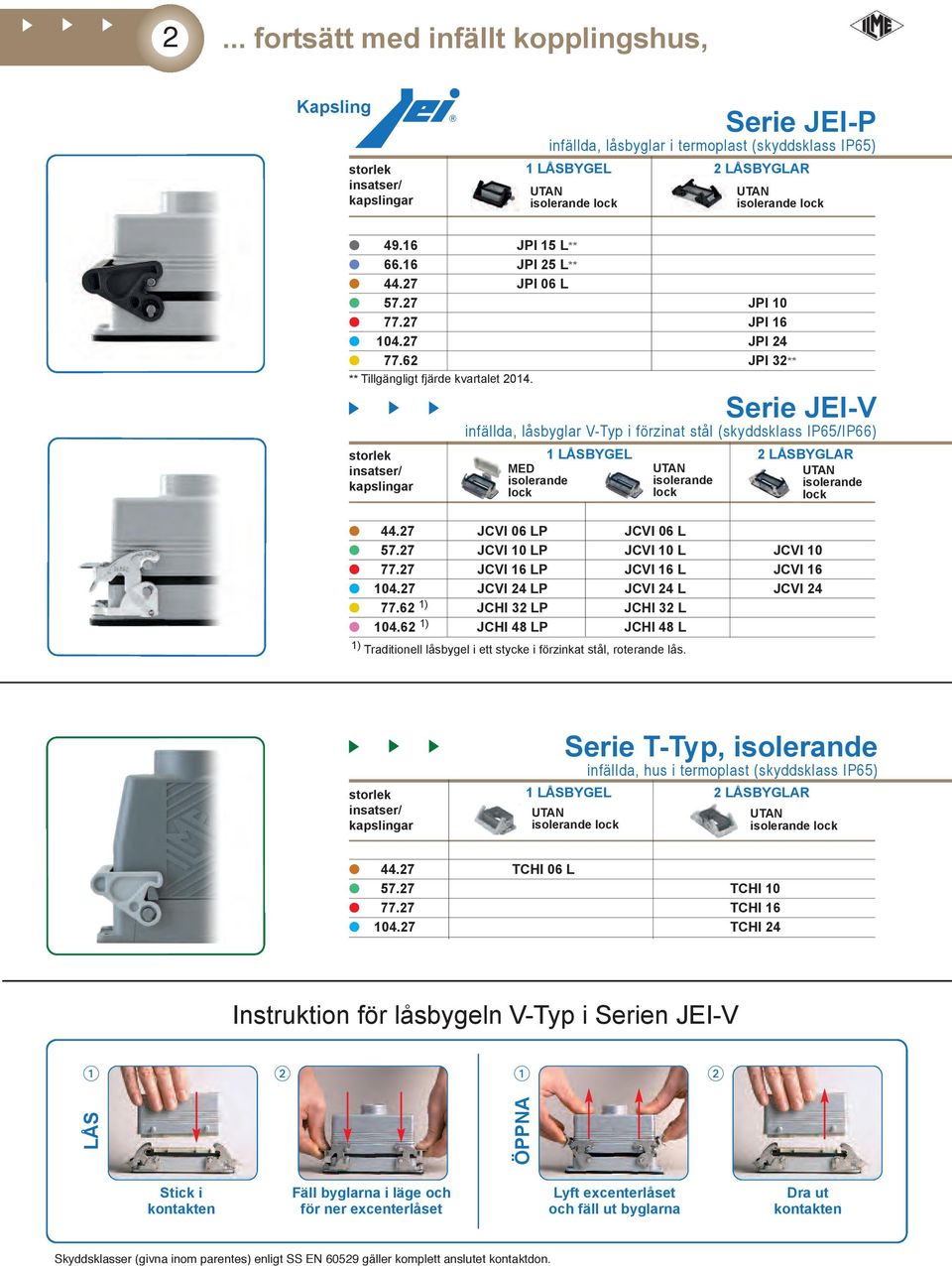

4 2... fortsätt med infällt kopplingshus, Kapsling Serie JEI-P infällda, låsbyglar i termoplast (skyddsklass IP65) JPI 15 L** JPI 25 L** JPI 06 L JPI JPI JPI JPI 32** ** Tillgängligt fjärde kvartalet Serie JEI-V infällda, låsbyglar V-Typ i förzinat stål (skyddsklass IP65/IP66) MED isolerande isolerande isolerande lock lock lock JCVI 06 LP JCVI 06 L JCVI 10 LP JCVI 10 L JCVI JCVI 16 LP JCVI 16 L JCVI JCVI 24 LP JCVI 24 L JCVI ) JCHI 32 LP JCHI 32 L ) JCHI 48 LP JCHI 48 L 1) Traditionell låsbygel i ett stycke i förzinkat stål, roterande lås. Serie T-Typ, isolerande infällda, hus i termoplast (skyddsklass IP65) TCHI 06 L TCHI TCHI TCHI 24 Instruktion för låsbygeln V-Typ i Serien JEI-V LåS ÖPPNA Stick i kontakten Fäll byglarna i läge och för ner excenterlåset Lyft excenterlåset och fäll ut byglarna Dra ut kontakten Skyddsklasser (givna inom parentes) enligt SS EN gäller komplett anslutet kontaktdon.

5 2 eller utanpåliggande kopplingshus, Kapsling Pg Metrisk Pg Metrisk ) JPP 15 L21** JMPP 15 L25** (Pg21-M25) ) JPP 25 L21** JMPP 25 L25** (Pg21-M25) ) JPP 06 L16 JMPP 06 L20 (Pg16-M20) ) JPP JMPP (Pg16-M20) ) JPP JMPP (Pg21-M25) ) JPP JMPP (Pg21-M25) JPP 32.36** JMPP 32.40** (Pg36-M40) ** Tillgängligt fjärde kvartalet MED Serie JEI-P utanpåliggande, låsbyglar i termoplast (skyddsklass IP65) Serie JEI-V väggmonterad, låsbyglar i förzinkat stål med låset V-Typ (skyddsklass IP65/IP66) Pg Metrisk Pg Metrisk Pg Metrisk ) JCVP 06 LP JMVP 06 LP20 JCVP 06 L JMVP 06 L20 (Pg16-M20) ) JCVP 10 LP JMVP 10 LP20 JCVP 10 L JMVP 10 L20 JCVP 10 JMVP (Pg16-M20) ) JCVP 16 LP JMVP 16 LP25 JCVP 16 L JMVP 16 L25 JCVP 16 JMVP (Pg21-M25) ) JCVP 24 LP JMVP 24 LP25 JCVP 24 L JMVP 24 L25 JCVP 24 JMVP (Pg21-M25) ) JCHP 32 LP36 JMHP 32 LP40 JCHP 32 L36 JMHP 32 L40 (Pg36-M40) ) JCHP 48 LP36 JMHP 48 LP40 JCHP 48 L36 JMHP 48 L40 (Pg36-M40) 2) Även höga versioner finns med kod JPAP/JMPAP och gängning Pg21, Pg29, M32, M40, M50. 3) Traditionell låsbygel i ett stycke i förzinkat stål, roterande lås. Serie T-Typ, isolerande utanpåliggande, hus i termoplast (skyddsklass IP65) Metrisk Metrisk TMAP 06 L25 (M25) 4) TMAP (M25) 4) TMAP (M32) 5) TMAP (M32) 5) 4) Versionen M32 finns även. 5) Versionen M40 finns även. ISOLERANDE I METALL infällda infällda utanpåliggande infällda infällda utanpåliggande raka i vinkel (Pg11-M20) raka i vinkel (Pg11-M20) kabelförskruvning Fasta hus för JK-moduler raka infällda, infällda i vinkel, utanpåliggande, isolerande och i metall MED kabelförskruvning kabelförskruvning MED kabelförskruvning CK 03 I CK 03 IA CK 03 IAPS CKA 03 I CKA 03 IA CKA 03 IAPS MK IAP20 MKA IAP20 Skyddsklasser (givna inom parentes) enligt SS EN gäller komplett anslutet kontaktdon.

6 3 och välj slutligen kopplingskåporna. Kapsling För Serie JEI-P och JEI-V kåpa, med 2 eller 4 stift FÖR FÖR FÖR FÖR Pg Metrisk Pg Metrisk Pg Metrisk Pg Metrisk ) CZO 15 L MZO 15 L20 CZAV 15 L16 MZV 15 L20 (Pg16-M20) ) CZO 25 L MZO 25 L20 CZV 25 L MZV 25 L20 (Pg16-M20) ) CHO 50 MHO CAV MAV (Pg21-M25) ) CHO 06 L16 MHO 06 L20 CHV 06 L16 MHV 06 L20 (Pg16-M20) ) CHO 10 L MHO 10 L20 CHO 10 MHO CHV 10 L MHV 10 L20 CHV 10 MHV (Pg16-M20) ) CHO 16 L MHO 16 L25 CHO 16 MHO CHV 16 L MHV 16 L25 CHV 16 MHV (Pg21-M25) ) CHO 24 L MHO 24 L25 CHO 24 MHO CHV 24 L MHV 24 L25 CHV 24 MHV (Pg21-M25) CHO 32 L MHO 32 L40 CHO 32 MHO CHV 32 L MHV 32 L40 CHV 32 MHV (Pg36-M40) CHO 48 L MHO 48 L40 CHV 48 L MHV 48 L40 (Pg36-M40) 6) Även höga versioner finns med kod CAO/MAO/CAV/MAV/CZAO/MZAO/CZAV/MZAV och gängning Pg21, Pg29, M32, M40, M50. Serie T-Typ, isolerande kåpa, i termoplast (skyddsklass IP65) FÖR FÖR FÖR FÖR Metrisk Metrisk Metrisk Metrisk TMAO 06 L25 TMAV 06 L25 (M25) 7) TMAO TMAV (M25) 7) TMAO TMAV (M32) 8) TMAO TMAV (M32) 8) 7) Även M32. 8) Även M40. Kåpor för JK-insatser kåpor, isolerande och i metall ISOLERANDE I METALL sidoutgång vertikal utgång sidoutgång vertikal utgång med tappar med tappar med låsbygel med tappar med tappar med låsbygel CK 03 VAS CK 03 VS CK 03 VGS CKA 03 VAS CKA 03 VS CKA 03 VGS (Pg11) MK VA20 MK V20 MK VG20 MKA VA20 MKA V20 MKA VG20 (M20) Skyddsklasser (givna inom parentes) enligt SS EN gäller komplett anslutet kontaktdon.

7 JEI Översikt Komplett tekniskt datablad finns på Insatser JK Skruvanslutning 10A - 230/400V JKS Fjäderklämanslutning 10A - 400V JDA Skruvanslutning 16A - 250V JDS Fjäderklämanslutning 10A - 400V JSH Fjäderklämanslutning utan verktyg 16A - 500V JNE Skruvanslutning 16A - 500V JSE Fjäderklämanslutning 16A - 500V Kapslingar för standardapplikationer JEI-P - I metall - Låsbygel i termoplast - IP65 JEI-V - I metall - Låsbygel i förzinkat stål - IP66 T-TYPE - Isolerande - Robusta - Kemikaliebeständiga - IP65 Tillägg och tillbehör COB - Montering invändigt i skåp - Lättåtkommlig CK-CKA - I isolerande material - I metall Kodningsstift Skyddslock V Ä L J D I N K O N T A K T
