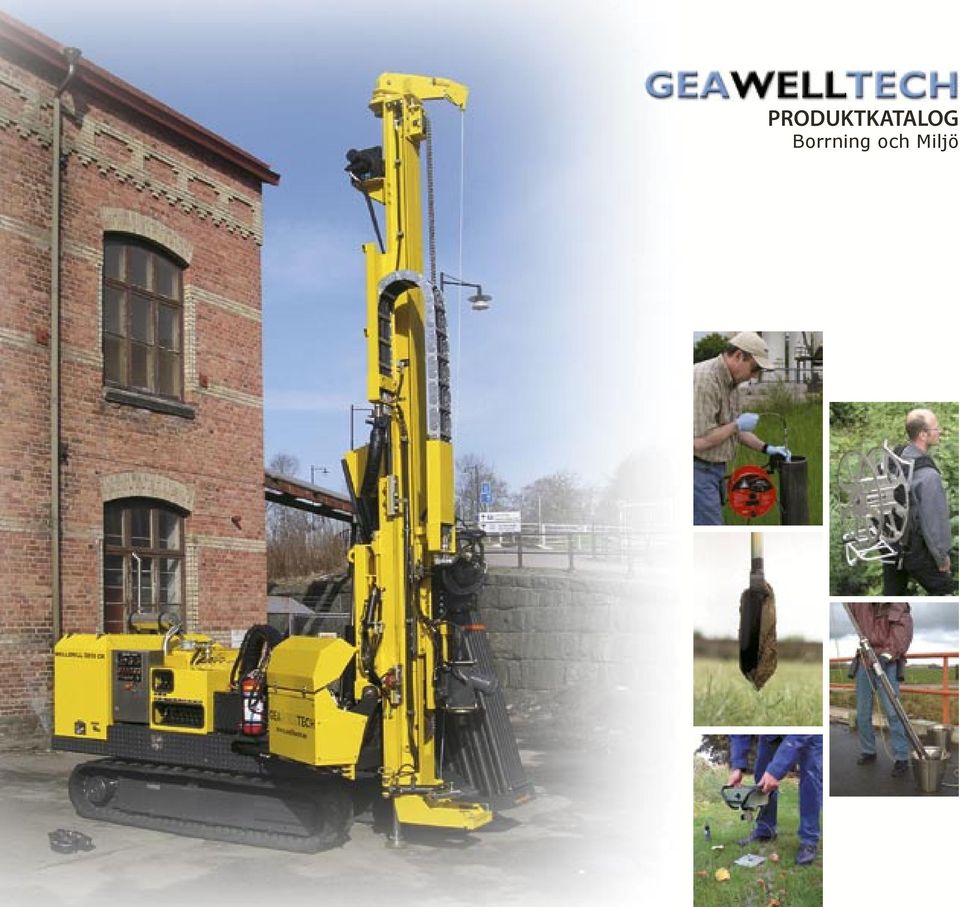

1 PRODUKTKATALOG Borrning och Miljö 1

2 2

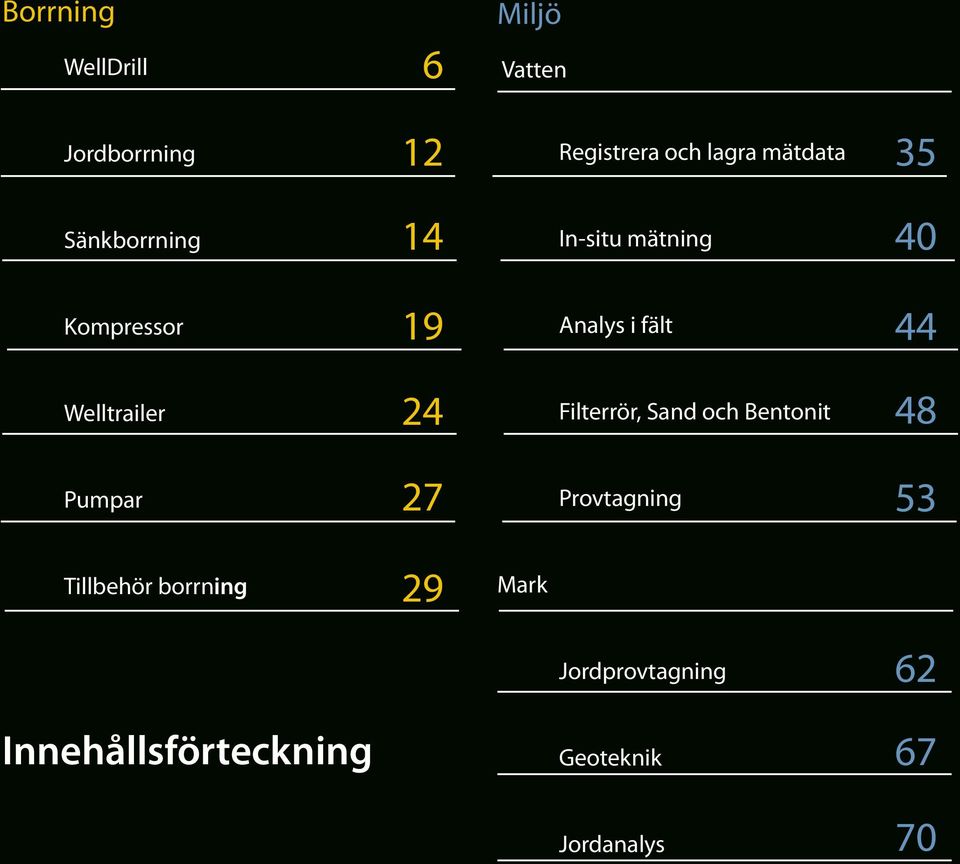

3 Borrning WellDrill 6 Miljö Vatten Jordborrning 12 Registrera och lagra mätdata 35 Sänkborrning 14 In-situ mätning 40 Kompressor 19 Analys i fält 44 Welltrailer 24 Filterrör, Sand och Bentonit 48 Pumpar 27 Provtagning 53 Tillbehör borrning 29 Mark Jordprovtagning 62 Innehållsförteckning Geoteknik 67 Jordanalys 70 3

4

5 Borrning I 7 år har Geawelltech varit din samarbetspartner inom borrning och miljö. Under denna tid har vi sett en växande marknad inom bägge sektorerna men framförallt har vi upplevt allt större krav från våra kunder. Certifieringen av brunnsföretag har genomförts, vilket har ökat kunskapen hos våra kunder. För provtagning i mark och vatten föreligger förslag om liknande certifieringar för fältpersonal och företag. Detta har påverkat oss och våra underleverantörer i en positiv riktning. Dagligdags har vi märk av en efterfrågan bland våra kunder om ett samlat presentationsmaterial över våra produkter. Därför är vi mycket spända på att höra responsen från dig på vår nya katalog. Den innehåller många av våra produkter men täcker inte hela vårt sortiment. Service En mycket viktig kugge i vårt företag är serviceavdelningen. Vi vet att en produkt behöver kontinuerlig service för att fungera korrekt, och att kunden vill ha hjälp direkt med sina problem. Med våra egentillverkade produkter sköter vi servicen själva. Vi har moderna och välfyllda servicebilar och en mycket kunnig personal som är van vid att vara ute i fält. I vår verkstad finns utrustning som gör servicetiden minimal. Längst bak i katalogen hittar du direktnummer till vår servicepersonal. Begagnat Reservdelar till dina äldre maskiner kan finnas i våra märkta pallar då vi har en stor begagnatavdelning. Vi köper och säljer ett stort antal maskiner per år. Aktuella objekt hittar då på vår hemsida, under begagnat. Finansiering Vid de tillfällen kunden vill nyttja en annan partner än sin bank till finansiering av sina köp kan vi erbjuda finansiell hjälp. Vi samarbetar med finansieringsföretag som känner marknaden väl och som har vana av att hantera våra kundgrupper. Normalt hjälper vi till med kontakten mellan vår kund och finansieringsbolaget och finns med som en partner då frågeställningar kring utformningen av avtalet uppkommer. I vissa fall har vi även fört dialogen direkt mellan kund och finansieringsbolag. Serviceavtal Om du har köpt en Atlas Copco kompressor kan du med tillförlit lämna den till oss för service eller reparationer då vi är auktoriserad partner. Vi kan erbjuda dig två olika serviceavtal till din kompressor från Atlas Copco Compressor. Driftsäkerhetsavtalet ger dig en regelbundenhet i din service vilket minskar risken för oplanerade stopp. För kompressorerna XRVS 336 respektive XRVS 476 är serviceintervallen 500 timmar och 1000 timmar. Det större serviceavtalet Cover Care ger dig utökad garanti på alla maskinkomponenter, och finns med två olika tidsperspektiv, 3 år/4800 timmar eller 5 år/8000 timmar. Detta utökade avtal kan endast tecknas vid nybeställning av maskinen samt då den är utrustad med Oiltronix systemet. Kostnaden för serviceavtalen delas upp kvartalsvis och debiteras direkt av Atlas Copco Compressor. Servicen skall utföras av auktoriserad servicepartner. Kontakta oss för mer information samt för tecknande av avtal. Uthyrning Önskar du inte investera i en kompressor till din borrigg så kan vi erbjuda en uthyreskompressor som ett alternativ. Vi tecknar olika typer av avtal som innefattar maskin, trailer och driftavtal. Vid tecknande av ett långtidsavtal står vi för eventuella reparationer av maskinen, pris per kalenderdag. I normalavtalet är drifttiden beräknad till 8 timmar per dag. Du kan välja på att få servicekostnaden inbakad i priset eller att få den separerad till de angivna serviceintervallen. För många av objekten ingår även trailer i hyresavtalet. För alla uthyres kompressorer ingår stöld och brandförsäkring och då den är monterad på en trailer är även delkasko inkluderat. För närvarande finns ett stort antal Atlas Copco kompressorer XRVS 455 och XRVS 466 i uthyrningsparken med varierande underreden. 5

6 WellDrill 3050CR Flaggskeppet är vårt eget borraggregat WellDrill 3050CR. En flexibel runtomsvängande maskin med hög produktionskapacitet och med komponenter från Atlas Copco. GEAWELLTECH S brunnsborrningsrigg WellDrill 3050 CR är avsedd för all DTH-borrning. Monterad på ett flexibelt larvbandsgående underrede som har en hög markfrigång samt runtomsvängning, gör aggregatet utomordentligt lämpligt på trånga arbetsplatser. Mastvridning ca 10 grader både i sidled och längsled gör den mycket lämplig där terrängen är kuperad. Som standard levereras den med kraftiga och breda gummilarver som ger en skonsam anläggning mot underlaget. Masthållaren är utformad med stinger som ger möjlighet till vertikal mastförskjutning. Rotationssystemet är modell Atlas Copco DHR 48H- 56 som drivs av två hydraulmotorer, sub med anslutning för 2 3/8 API Reg box gänga. Väljarventil för serie eller parallell drift av hydraulmotorerna. Kaxkåpa ODEX 115/140 är monterad på släden och den är hydrauliskt förskjutbar. Hela borriggen har utformats med tanke på att alla funktioner skall vara lätta att nå för en servicetekniker. Alla slangar är snyggt och funktionellt placerade i slangstegar med märkning som ger en bra överblick över hydraulsystemen. Hydraulsystemet är direktverkande med radiostyrning av förflyttningsfunktionerna. Kontrollpanelen för borrning är monterad på hydraulisk, svängbar arm där positioneringen av denna kan skötas med dubbelkommando. Positionering av borrmaskinens mast, rörställ, förskjutning av stinger samt övriga cylindrar sker i sidopanelen. Vidare finns också dubbelkommando för maskinens åkning i sidopanel CR00-01 BORRAGGREGAT; WELLDRILL3050CR 6

7 Tekniska data Vikt Komplett aggregat, basutförande Dimensioner Längd med nedfälld mast Bredd Höjd med nedfälld mast kg mm mm mm Borrmast Rotamec AT Balanserat matningssystem, cylindermatning med holdback. Hydraulisk borrnyckel, hydraulisk bräckcylinder och hydrauliskt förskjutbar kaxkåpa ODEX 115 / 140. Masthållare med möjlighet att tilta mast 10 i sidled och att resa mast med 10 överslag från lodlinje Längd totalt Matningskraft, teoretisk Lyftkapacitet, teoretisk Matningslängd mm 29,7 kn 52,8 kn mm Rotationsenhet Atlas Copco 48H-56 48H-68 Max hastighet 120 r/min 90 r/min Max oljeflöde 150 l/min 150 l/min Varvtal r/min 0-90r/min Max vridmoment Nm 6000Nm Max tryck 210 bar 210 bar Bärare Larvunderrede med gummilarver Bredd på larver Total längd på larver Effektiv längd på larver Två åkhastigheter hög och låg 400 mm mm mm Smörjutrustning Trycksmörjning typ Geawelltech för DTH hammare, 1st smörjoljetank, 20 liter för luftverktygsolja Stångställ Hydrauliskt resbart samt hydrauliskt förskjutbart som även används som stödben, med plats för 50 st dia. 76 mm borrör. Kraftpaket Motor, Deutz diesel BF4L 2011 Effekt vid 2800 rpm Elsystem Hydraulpumpar 2 st seriekopplade variabla axialkolvpumpar för rotation, matning och åkning. Kugghjulspump för övriga funktioner Dieseltank Ljuddämpad kåpa 55,1 kw 24 volt 108 liter Winch Lyftkapacitet 10 kn Komplett med lina, säkerhetskrok samt kronblock Elsystem Canbus baserad kommunikation. Elskåp Start/stopp av maskin, instrumentering med varvräknare med integrerad lcd-display som visar: drifttid, batterispänning, hydrauloljetempratur, motortemperatur, bränslemätare samt varnar vid fel. Manöverpanel Styrning av borrmatning, snabbmatning, rotation, varvtal, vridmoment, holdback, borrnyckel, vattenpump, svets och bräckkolv. Arbetsmiljö Brandsläckare Nödstoppsystem Belysning i mast Miljösäkra smörjmedel Extra utrustning Flytadapter, 2 3/8 API REG med inv gänga Vattenpump flöde 30 l/min, tryck 200 bar Svetsaggregat med 220 V uttag Kedjetång typ Petol Rotationsenhet Atlas Copco s DHD-34 H till DHR 48H68 (upp till Nm). 7

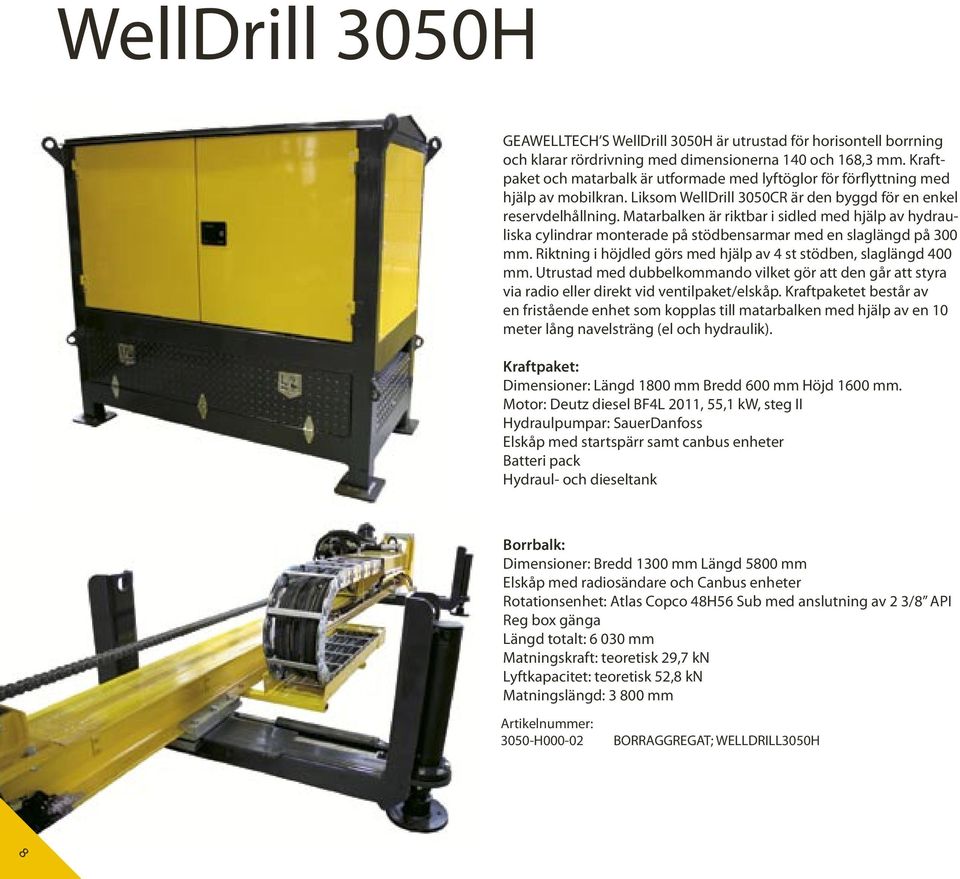

8 WellDrill 3050H GEAWELLTECH S WellDrill 3050H är utrustad för horisontell borrning och klarar rördrivning med dimensionerna 140 och 168,3 mm. Kraftpaket och matarbalk är utformade med lyftöglor för förflyttning med hjälp av mobilkran. Liksom WellDrill 3050CR är den byggd för en enkel reservdelhållning. Matarbalken är riktbar i sidled med hjälp av hydrauliska cylindrar monterade på stödbensarmar med en slaglängd på 300 mm. Riktning i höjdled görs med hjälp av 4 st stödben, slaglängd 400 mm. Utrustad med dubbelkommando vilket gör att den går att styra via radio eller direkt vid ventilpaket/elskåp. Kraftpaketet består av en fristående enhet som kopplas till matarbalken med hjälp av en 10 meter lång navelsträng (el och hydraulik). Kraftpaket: Dimensioner: Längd 1800 mm Bredd 600 mm Höjd 1600 mm. Motor: Deutz diesel BF4L 2011, 55,1 kw, steg II Hydraulpumpar: SauerDanfoss Elskåp med startspärr samt canbus enheter Batteri pack Hydraul- och dieseltank Borrbalk: Dimensioner: Bredd 1300 mm Längd 5800 mm Elskåp med radiosändare och Canbus enheter Rotationsenhet: Atlas Copco 48H56 Sub med anslutning av 2 3/8 API Reg box gänga Längd totalt: mm Matningskraft: teoretisk 29,7 kn Lyftkapacitet: teoretisk 52,8 kn Matningslängd: mm 3050-H BORRAGGREGAT; WELLDRILL3050H 8

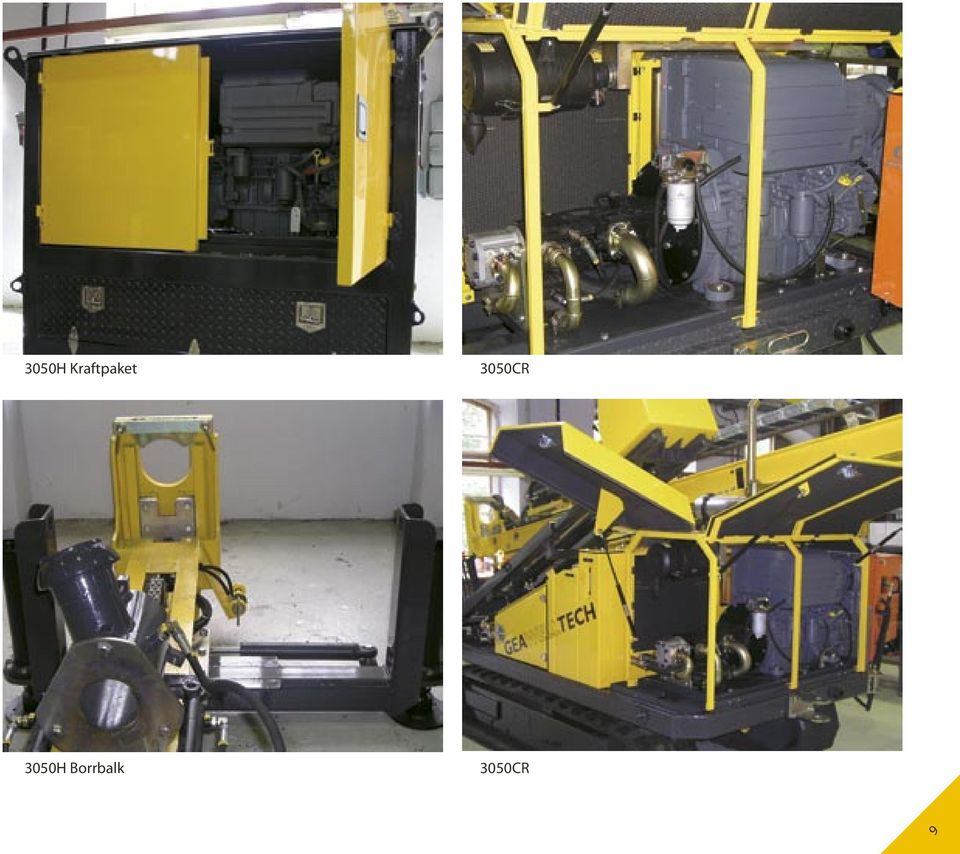

9 3050H Kraftpaket 3050CR 3050H Borrbalk 3050CR 9

10 Servicesatser Servicen utförs vanligtvis i Geawelltechs verkstad i Jonsered, men sker ofta också ute i fält. Då kunden själv önskar utföra service säljs respektive servicesats separat Servicesats tim. Motoroljefilter Bränslefilter Luftfilter, inre Luftfilter, yttre 1st 2st 1st 1st Servicesats tim. [T.o.m EKJO ] Motoroljefilter Bränslefilter Luftfilter, inre Luftfilter, yttre Ventilskåpspackning Hydrauloljefilter Andningsfilter Fläktrem motor Steg 1 1st 2st 1st 1st 1st 1st 1st 1st Servicesats tim. [Fr.o.m EKJO ] Motoroljefilter Bränslefilter Luftfilter, inre Luftfilter, yttre Ventilskåpspackning Hydrauloljefilter Andningsfilter Fläktrem motor Steg 2 1st 2st 1st 1st 1st 1st 1st 1st Servicesats tim. [T.o.m EKJO ] Motoroljefilter Bränslefilter Luftfilter, inre Luftfilter, yttre 1st 2st 1st 1st Ventilskåpspackning Hydrauloljefilter Andningsfilter Fläktrem motor Steg 1 Kamremsats 1st 1st 1st 1st 1st Servicesats tim. [Fr.o.m EKJO ] Motoroljefilter Bränslefilter Luftfilter, inre Luftfilter, yttre Ventilskåpspackning Hydrauloljefilter Andningsfilter Fläktrem motor Steg 2 Kamremsats 1st 2st 1st 1st 1st 1st 1st 1st 1st 10

11 Tillbehör Rörliga lyfttappar Inskjutbara containerlyfttappar till 3050CR. Tapparna öker inte inte bredden på riggen, vilket är en fördel vid trånga arbetsplatser. Drakkrok Dragkroken gör det möjligt att dra med t.ex. kompressor till borrplats. Hjälpwinch Hjälpwinch radiomanövrerad till 3050CR. 5,2 ton dragkapacitet. Slip kpl Slip Mini Junior inkl. fäste monterad på 3050CR Utökad radio Utökad radio med samtliga positioneringsfunktioner för enklare etablering. 11

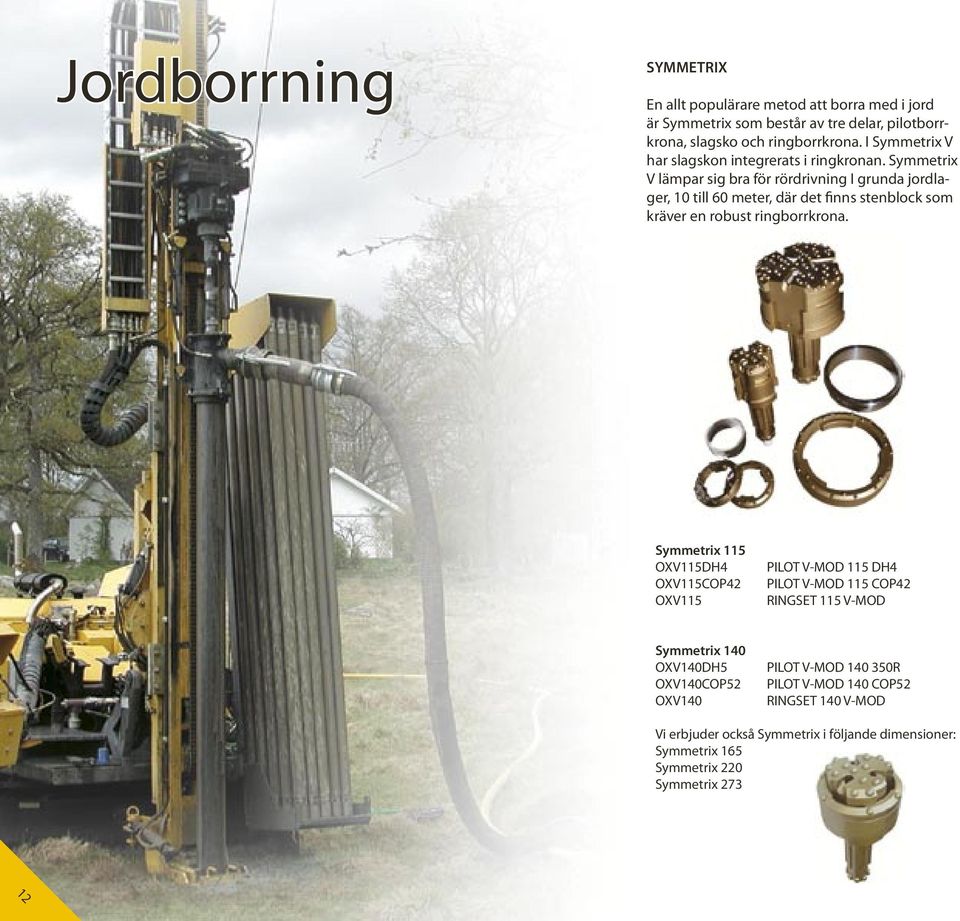

12 Jordborrning SYMMETRIX En allt populärare metod att borra med i jord är Symmetrix som består av tre delar, pilotborrkrona, slagsko och ringborrkrona. I Symmetrix V har slagskon integrerats i ringkronan. Symmetrix V lämpar sig bra för rördrivning I grunda jordlager, 10 till 60 meter, där det finns stenblock som kräver en robust ringborrkrona. Symmetrix 115 OXV115DH4 OXV115COP42 OXV115 PILOT V-MOD 115 DH4 PILOT V-MOD 115 COP42 RINGSET 115 V-MOD Symmetrix 140 OXV140DH5 OXV140COP52 OXV140 PILOT V-MOD R PILOT V-MOD 140 COP52 RINGSET 140 V-MOD Vi erbjuder också Symmetrix i följande dimensioner: Symmetrix 165 Symmetrix 220 Symmetrix

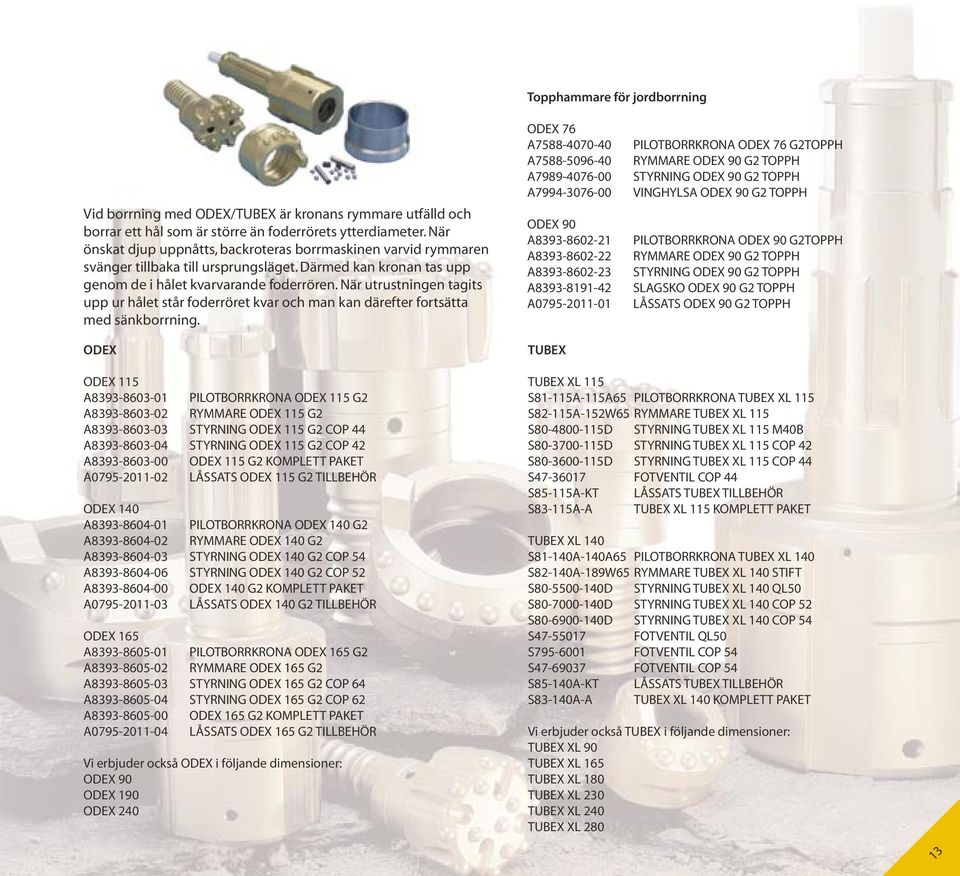

13 Topphammare för jordborrning Vid borrning med ODEX/TUBEX är kronans rymmare utfälld och borrar ett hål som är större än foderrörets ytterdiameter. När önskat djup uppnåtts, backroteras borrmaskinen varvid rymmaren svänger tillbaka till ursprungsläget. Därmed kan kronan tas upp genom de i hålet kvarvarande foderrören. När utrustningen tagits upp ur hålet står foderröret kvar och man kan därefter fortsätta med sänkborrning. ODEX ODEX 76 A A A A ODEX 90 A A A A A TUBEX PILOTBORRKRONA ODEX 76 G2TOPPH RYMMARE ODEX 90 G2 TOPPH STYRNING ODEX 90 G2 TOPPH VINGHYLSA ODEX 90 G2 TOPPH PILOTBORRKRONA ODEX 90 G2TOPPH RYMMARE ODEX 90 G2 TOPPH STYRNING ODEX 90 G2 TOPPH SLAGSKO ODEX 90 G2 TOPPH LÅSSATS ODEX 90 G2 TOPPH ODEX 115 A PILOTBORRKRONA ODEX 115 G2 A RYMMARE ODEX 115 G2 A STYRNING ODEX 115 G2 COP 44 A STYRNING ODEX 115 G2 COP 42 A ODEX 115 G2 KOMPLETT PAKET A LÅSSATS ODEX 115 G2 TILLBEHÖR ODEX 140 A PILOTBORRKRONA ODEX 140 G2 A RYMMARE ODEX 140 G2 A STYRNING ODEX 140 G2 COP 54 A STYRNING ODEX 140 G2 COP 52 A ODEX 140 G2 KOMPLETT PAKET A LÅSSATS ODEX 140 G2 TILLBEHÖR ODEX 165 A PILOTBORRKRONA ODEX 165 G2 A RYMMARE ODEX 165 G2 A STYRNING ODEX 165 G2 COP 64 A STYRNING ODEX 165 G2 COP 62 A ODEX 165 G2 KOMPLETT PAKET A LÅSSATS ODEX 165 G2 TILLBEHÖR Vi erbjuder också ODEX i följande dimensioner: ODEX 90 ODEX 190 ODEX 240 TUBEX XL 115 S81-115A-115A65 PILOTBORRKRONA TUBEX XL 115 S82-115A-152W65 RYMMARE TUBEX XL 115 S D STYRNING TUBEX XL 115 M40B S D STYRNING TUBEX XL 115 COP 42 S D STYRNING TUBEX XL 115 COP 44 S FOTVENTIL COP 44 S85-115A-KT LÅSSATS TUBEX TILLBEHÖR S83-115A-A TUBEX XL 115 KOMPLETT PAKET TUBEX XL 140 S81-140A-140A65 PILOTBORRKRONA TUBEX XL 140 S82-140A-189W65 RYMMARE TUBEX XL 140 STIFT S D STYRNING TUBEX XL 140 QL50 S D STYRNING TUBEX XL 140 COP 52 S D STYRNING TUBEX XL 140 COP 54 S FOTVENTIL QL50 S FOTVENTIL COP 54 S FOTVENTIL COP 54 S85-140A-KT LÅSSATS TUBEX TILLBEHÖR S83-140A-A TUBEX XL 140 KOMPLETT PAKET Vi erbjuder också TUBEX i följande dimensioner: TUBEX XL 90 TUBEX XL 165 TUBEX XL 180 TUBEX XL 230 TUBEX XL 240 TUBEX XL

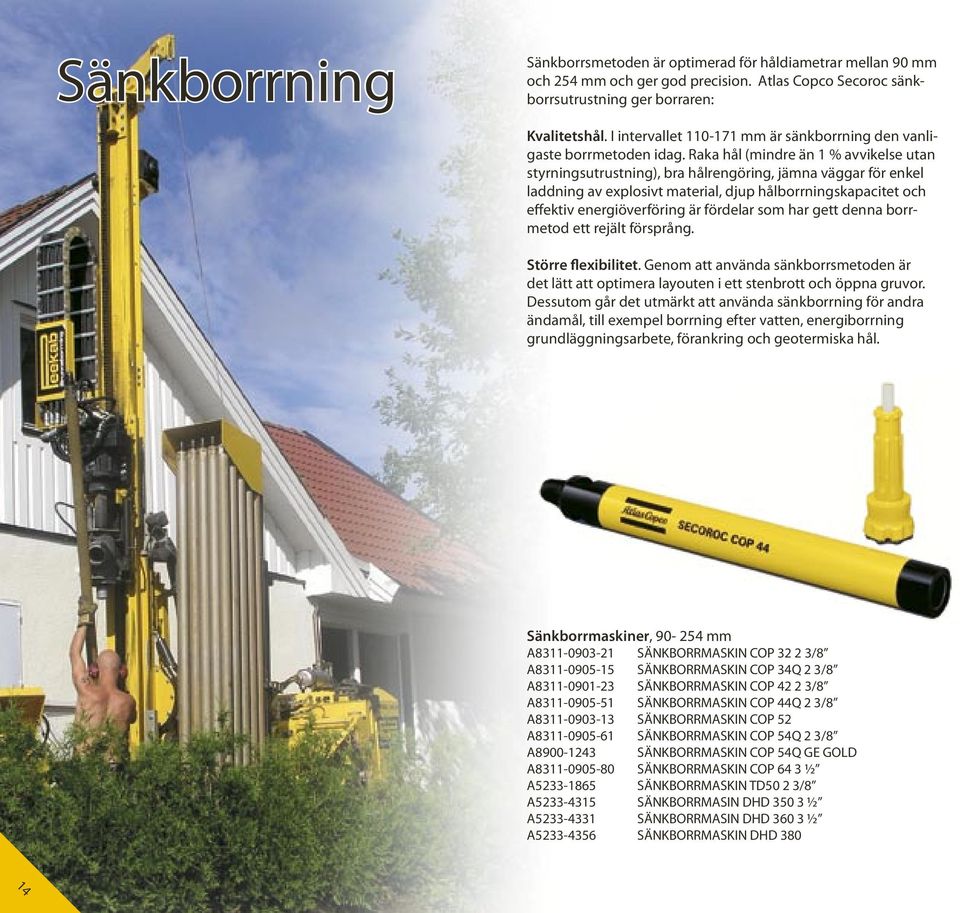

14 Sänkborrning Sänkborrsmetoden är optimerad för håldiametrar mellan 90 mm och 254 mm och ger god precision. Atlas Copco Secoroc sänkborrsutrustning ger borraren: Kvalitetshål. I intervallet mm är sänkborrning den vanligaste borrmetoden idag. Raka hål (mindre än 1 % avvikelse utan styrningsutrustning), bra hålrengöring, jämna väggar för enkel laddning av explosivt material, djup hålborrningskapacitet och effektiv energiöverföring är fördelar som har gett denna borrmetod ett rejält försprång. Större flexibilitet. Genom att använda sänkborrsmetoden är det lätt att optimera layouten i ett stenbrott och öppna gruvor. Dessutom går det utmärkt att använda sänkborrning för andra ändamål, till exempel borrning efter vatten, energiborrning grundläggningsarbete, förankring och geotermiska hål. Sänkborrmaskiner, mm A SÄNKBORRMASKIN COP /8 A SÄNKBORRMASKIN COP 34Q 2 3/8 A SÄNKBORRMASKIN COP /8 A SÄNKBORRMASKIN COP 44Q 2 3/8 A SÄNKBORRMASKIN COP 52 A SÄNKBORRMASKIN COP 54Q 2 3/8 A SÄNKBORRMASKIN COP 54Q GE GOLD A SÄNKBORRMASKIN COP 64 3 ½ A SÄNKBORRMASKIN TD50 2 3/8 A SÄNKBORRMASIN DHD ½ A SÄNKBORRMASIN DHD ½ A SÄNKBORRMASKIN DHD

15 Sänkborrkrona, mm A SÄNKBORRKRONA COP 32 90mm Speed Bit A SÄNKBORRKRONA COP 34 90mm A SÄNKBORRKRONA COP mm Speed Bit A SÄNKBORRKRONA COP mm A SÄNKBORRKRONA COP 44, 115mm Rocket Bit-sfäriska stift A SÄNKBORRKRONA COP mm, Djuphål A SÄNKBORRKRONA COP mm A SÄNKBORRKRONA COP mm Speed Bit A SÄNKBORRKRONA COP 54 GE 140mm QL50 A SÄNKBORRKRONA COP 54 GE 140mm TD50 Speed Bit A SÄNKBORRKRONA COP 64, 165mm A SÄNKBORRKRONA DHD 380, 203mm A SÄNKBORRKRONA DHD 380, 254mm Sfärisk Speed Bit Rocket Bit Ekonomisats A EKONOMISATS COP 44Q A EKONOMISATS COP 54Q 2 3/ A EKONOMISATS GE GOLD EXPRESS 3 ½ Fotventiler A COP 44, KORT A COP 44, LÅNG A COP A QL A COP 64, COP 64 GOLD COP uppslagare Spar både tid och utrustning! Bergborrning är en krävande verksamhet med ibland dåliga bergförhållanden. Om utrustningen fastnar i berget kan följden bli kostsamma stillestånd, förlust av komponenter och skador på borrmaskinen. Detta kan förhindras med Atlas Copco COP uppslagare. COP uppslagare monteras på en rörskarv mellan borrören. Det möjliggör slag omvänt mot borrriktning och skapar vibrationer så att borrsträngen kan frigöras. OBS! COP uppslagare levereras med 3 1/2-tums API Reg-gängor i båda ändar varför två övergångar krävs mot borrören. Artieklnummer: A Uppslagare 3-5, nyckelgrepp 95mm A Uppslagare 5-6, nyckelgrepp 120mm A Uppslagare 8-12, nyckelgrepp 140mm 15

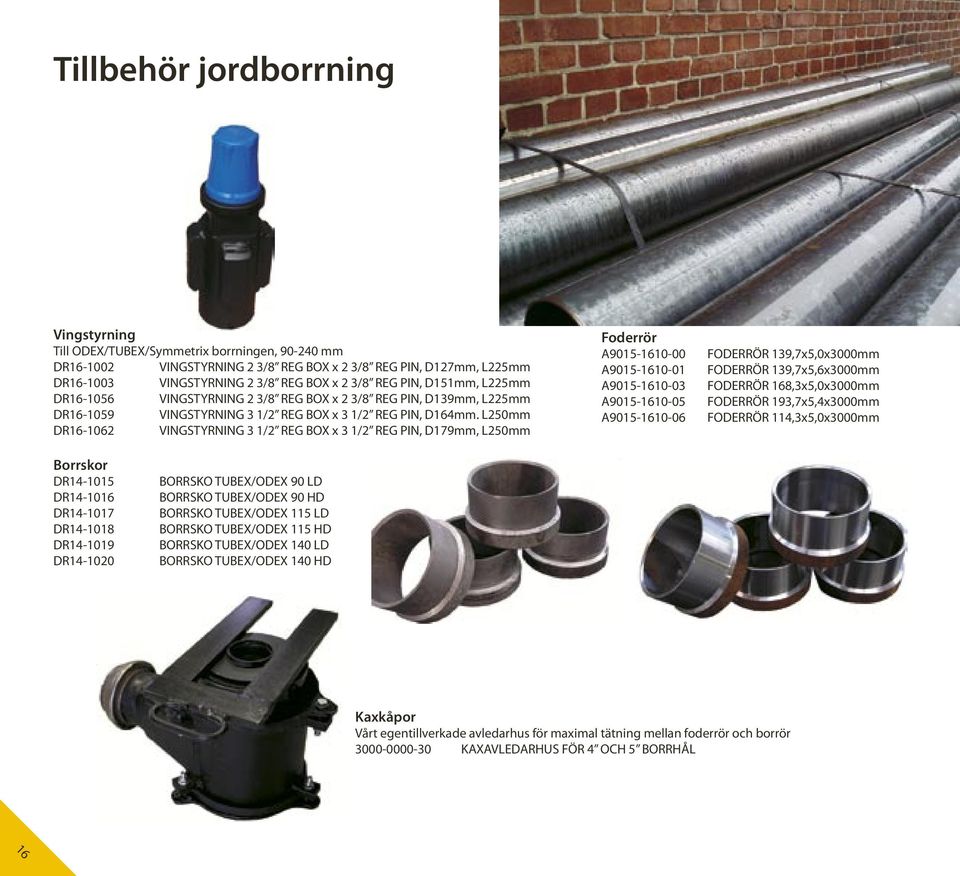

16 Tillbehör jordborrning Vingstyrning Till ODEX/TUBEX/Symmetrix borrningen, mm DR VINGSTYRNING 2 3/8 REG BOX x 2 3/8 REG PIN, D127mm, L225mm DR VINGSTYRNING 2 3/8 REG BOX x 2 3/8 REG PIN, D151mm, L225mm DR VINGSTYRNING 2 3/8 REG BOX x 2 3/8 REG PIN, D139mm, L225mm DR VINGSTYRNING 3 1/2 REG BOX x 3 1/2 REG PIN, D164mm. L250mm DR VINGSTYRNING 3 1/2 REG BOX x 3 1/2 REG PIN, D179mm, L250mm Foderrör A A A A A FODERRÖR 139,7x5,0x3000mm FODERRÖR 139,7x5,6x3000mm FODERRÖR 168,3x5,0x3000mm FODERRÖR 193,7x5,4x3000mm FODERRÖR 114,3x5,0x3000mm Borrskor DR DR DR DR DR DR BORRSKO TUBEX/ODEX 90 LD BORRSKO TUBEX/ODEX 90 HD BORRSKO TUBEX/ODEX 115 LD BORRSKO TUBEX/ODEX 115 HD BORRSKO TUBEX/ODEX 140 LD BORRSKO TUBEX/ODEX 140 HD Kaxkåpor Vårt egentillverkade avledarhus för maximal tätning mellan foderrör och borrör KAXAVLEDARHUS FÖR 4 OCH 5 BORRHÅL 16

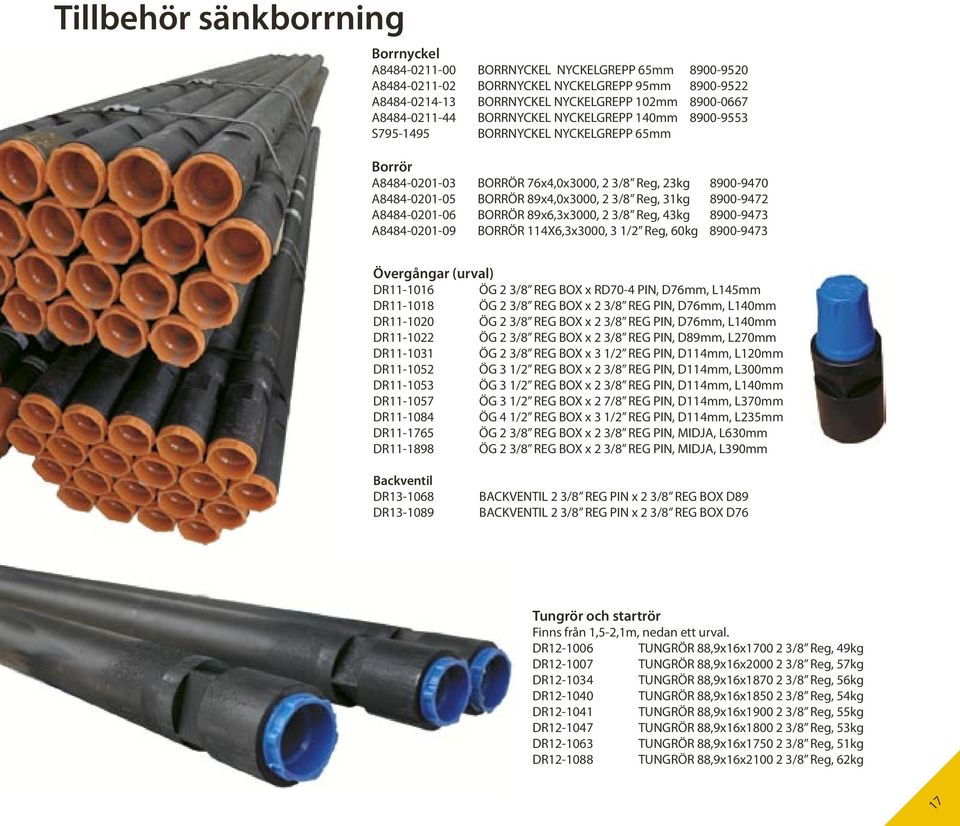

17 Tillbehör sänkborrning Borrnyckel A BORRNYCKEL NYCKELGREPP 65mm A BORRNYCKEL NYCKELGREPP 95mm A BORRNYCKEL NYCKELGREPP 102mm A BORRNYCKEL NYCKELGREPP 140mm S BORRNYCKEL NYCKELGREPP 65mm Borrör A BORRÖR 76x4,0x3000, 2 3/8 Reg, 23kg A BORRÖR 89x4,0x3000, 2 3/8 Reg, 31kg A BORRÖR 89x6,3x3000, 2 3/8 Reg, 43kg A BORRÖR 114X6,3x3000, 3 1/2 Reg, 60kg Övergångar (urval) DR ÖG 2 3/8 REG BOX x RD70-4 PIN, D76mm, L145mm DR ÖG 2 3/8 REG BOX x 2 3/8 REG PIN, D76mm, L140mm DR ÖG 2 3/8 REG BOX x 2 3/8 REG PIN, D76mm, L140mm DR ÖG 2 3/8 REG BOX x 2 3/8 REG PIN, D89mm, L270mm DR ÖG 2 3/8 REG BOX x 3 1/2 REG PIN, D114mm, L120mm DR ÖG 3 1/2 REG BOX x 2 3/8 REG PIN, D114mm, L300mm DR ÖG 3 1/2 REG BOX x 2 3/8 REG PIN, D114mm, L140mm DR ÖG 3 1/2 REG BOX x 2 7/8 REG PIN, D114mm, L370mm DR ÖG 4 1/2 REG BOX x 3 1/2 REG PIN, D114mm, L235mm DR ÖG 2 3/8 REG BOX x 2 3/8 REG PIN, MIDJA, L630mm DR ÖG 2 3/8 REG BOX x 2 3/8 REG PIN, MIDJA, L390mm Backventil DR DR BACKVENTIL 2 3/8 REG PIN x 2 3/8 REG BOX D89 BACKVENTIL 2 3/8 REG PIN x 2 3/8 REG BOX D76 Tungrör och startrör Finns från 1,5-2,1m, nedan ett urval. DR TUNGRÖR 88,9x16x /8 Reg, 49kg DR TUNGRÖR 88,9x16x /8 Reg, 57kg DR TUNGRÖR 88,9x16x /8 Reg, 56kg DR TUNGRÖR 88,9x16x /8 Reg, 54kg DR TUNGRÖR 88,9x16x /8 Reg, 55kg DR TUNGRÖR 88,9x16x /8 Reg, 53kg DR TUNGRÖR 88,9x16x /8 Reg, 51kg DR TUNGRÖR 88,9x16x /8 Reg, 62kg 17

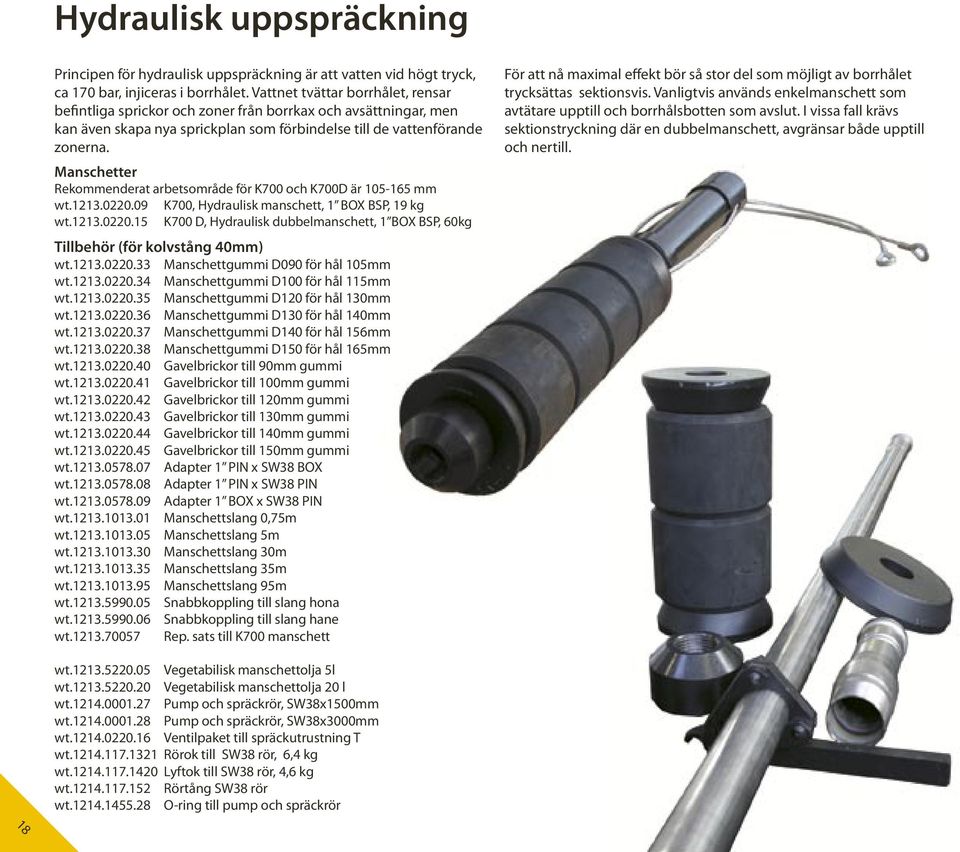

18 Hydraulisk uppspräckning Principen för hydraulisk uppspräckning är att vatten vid högt tryck, ca 170 bar, injiceras i borrhålet. Vattnet tvättar borrhålet, rensar befintliga sprickor och zoner från borrkax och avsättningar, men kan även skapa nya sprickplan som förbindelse till de vattenförande zonerna. Manschetter Rekommenderat arbetsområde för K700 och K700D är mm wt K700, Hydraulisk manschett, 1 BOX BSP, 19 kg wt K700 D, Hydraulisk dubbelmanschett, 1 BOX BSP, 60kg Tillbehör (för kolvstång 40mm) wt Manschettgummi D090 för hål 105mm wt Manschettgummi D100 för hål 115mm wt Manschettgummi D120 för hål 130mm wt Manschettgummi D130 för hål 140mm wt Manschettgummi D140 för hål 156mm wt Manschettgummi D150 för hål 165mm wt Gavelbrickor till 90mm gummi wt Gavelbrickor till 100mm gummi wt Gavelbrickor till 120mm gummi wt Gavelbrickor till 130mm gummi wt Gavelbrickor till 140mm gummi wt Gavelbrickor till 150mm gummi wt Adapter 1 PIN x SW38 BOX wt Adapter 1 PIN x SW38 PIN wt Adapter 1 BOX x SW38 PIN wt Manschettslang 0,75m wt Manschettslang 5m wt Manschettslang 30m wt Manschettslang 35m wt Manschettslang 95m wt Snabbkoppling till slang hona wt Snabbkoppling till slang hane wt Rep. sats till K700 manschett För att nå maximal effekt bör så stor del som möjligt av borrhålet trycksättas sektionsvis. Vanligtvis används enkelmanschett som avtätare upptill och borrhålsbotten som avslut. I vissa fall krävs sektionstryckning där en dubbelmanschett, avgränsar både upptill och nertill. wt Vegetabilisk manschettolja 5l wt Vegetabilisk manschettolja 20 l wt Pump och spräckrör, SW38x1500mm wt Pump och spräckrör, SW38x3000mm wt Ventilpaket till spräckutrustning T wt Rörok till SW38 rör, 6,4 kg wt Lyftok till SW38 rör, 4,6 kg wt Rörtång SW38 rör wt O-ring till pump och spräckrör 18

19 Kompressor

20 Atlas Copco Atlas Copco s kompressorer med CAT motorer är konstruerade för de allt hårdare miljökraven. Maskinerna är lätta och kompakta, men ger ändå rymlighet för underhåll och service. Stålkarossen är målad enligt Katot-metoden för att långtidsskydd, vilket ger högre andrahandsvärde. Som tillbehör finns efterkylare och vattenavskiljare, dieselmotorvärmare, extra stora bränsletankar, start stopp för motor resp. på- och avlastning, fjärrstyrd kallstartenhet med GSM överföring, bränslepåfyllnadspump, sidodörrar, elektrisk slangvinda för 60 m flatslang, skyddsgaller till kylare, reduceringsventil 7 bar, slangbrottsventil. Atikelnummer XRVS 476 XRXS 566 A A Teknisk Data XRVS 476 XRVS 606 XRXS 566 Normalt arbetstryck 25 bar 25 bar 30 bar Fri avgiven luftmängd 27.7 m³/min 35,7 m³/min 33,9 m³/min Kylsystem olja olja olja Kompressorns oljevolym 75 l 82 l 82 l Antalet kompressorsteg Typ av motor C 13 Acert T3 C 18 Acert T3 C 18 Acert T3 Typ av kylning vätska vätska vätska Antal cylindrar Effekt enl. DIN kw/440 HP 429 kw/575 HP 429 kw/575 HP Maximalt varvtal varv/min varv/min varv/min Varvtal avlastad varv/min varv/min varv/min Volym smörjolja 34 l 34 l 34 l Volym kylsystem 60 l 52 l 52 l Volym luftbehållare/oljeseparator 143 l Bränsletankens volym 708 l Ljudnivå LWA (Europesk Maskin Direktiv 100 db(a) 104 db(a) 104 db(a) Längd standardutförande exkl luftkran mm mm mm Bredd mm mm mm Höjd mm mm mm Vikt standardutförande (torr/körklar) kg kg kg 20

21 Tillbehör Extrautrustning XRVS 476 A Efterkylare inkl. by-pass och kondensavledare A Dieselmotorvärmare A Elmotorvärmare A Bränslepåfyllnadspump A Extra stora bränsletankar, total volym 1550 l A Fjärrstart/stopp/av-/pålastning A Kallstart till motorvärmare, GSM enhet A Underrede 30 km, med valfri dragögla A Oiltronix Extrautrustning XRXS 566 A Efterkylare inkl. by-pass och kondensavledare A Extra stora bränsletankar, total volym 1600 l A Fjärrstart/stopp/av/pålastning A Oiltronix A Tryckförändrare Bränslepåfyllnadspump Tillbehör A A A Slangbrottsventil Mantex slang 40 m Mantex slang 20 m Förenkla din tankning av kompressor med Geawelltech s egna tankbilsanslutning Tankbilsanslutning XRVS 466, 476 Egen montering av tankpump till XRVS 455, 466, Tankpump XRVS Tankpump XRVS 466, 476 Oiltronix Arbetsbelysning kompressor 4 st strålkastare Extra dieseltankar 200 l, 4 st, integrerade med originaltank Skyddsgaller framför kylarpaket XRVS 466, Lågtryckssystem XRVS 455, 466, 476 Förbättra åtkomligheten i din kompressor t.ex. vid flakmontering då framstammen täcker standardluckorna Sidoluckor XRVS 466, 476 Radiomanövrerad slangvinda eldriven för 60 meter flatslang Slangvinda fjärrstyrd Sidolucka 21

22 Sidolucka Galler Belysning Slangvinda Radiostyrd Slangvinda Radiostyrd Slangbrottsventil Tankbilsanslutning Tankbilsanslutning Dieseltank 200 liter 22

23 Servicesatser XRVS 455 A Servicesats XRVS 455 MD 500-tim A Servicesats XRVS 455MD 1000-tim A Separatorfiltersats XRVS 455 XRVS 466 A Servicesats XRVS 466 MD 500-tim A Servicesats XRVS 466 MD 200-tim A Servicesats XRVS 455 MD FLE 1000-tim A Servicesats XRVS 466 MD 1000tim A Separatorfiltersats XRVS 466 XRVS 476 A Servicesats XRVS 476 MD 500-tim A Servicesats XRVS 476 MD 1000-tim A Separatorfiltersat XRVS Utbytesgenerator till XRVS Utbytesgenerator till XRVS Startmotor utbytes XRVS Startmotor utbytes XRVS 466 Oljor / Glykol Oljor till motor A PAROIL 5W40 XRVS 466, 476, 20L A PAROIL 15W/40 XRVS 455, 20L MOBIL DELWAC 1 MOTOROLJA 466, 5/40, 20L O-URSA LA MOTOROLJA 15W/40 XRVS 350, 25L O-URSA TD MOTOR OLJA TURBO XRVS 455, 25L Syntetolja till kompressorskruv A SYNTETOLJA XRVS 466, 20L A SYNTETOLJA ISO VG46, 20L Glykol A PARCOOL EG-CAN, 20L 23

24 Welltrailer GEAWELLTECH S egenkonstruerade, enaxliga, luftfjädrade 80 km/h släp för Atlas Copco kompressorer XRVS 455, 466 och 476. I standardutförande har den dubbelmontage med däckdimension 265/70R19,5, skivbromsar med ABS, stödben fram och bak samt ett rörfack. Fyra olika typer av verktygslådor, högre skyddsbyglar, extra rörfack på sidor om kompressor, slangvindor och olika längder på dragstången är alla valbara tilbehör Total vikt 11 ton, varav axeltryck 10 ton WELLTRAILER Längd 6400 mm, lastutrymmets längd 4250 mm, bredd 2550 mm WELLTRAILER 1015 Längd 6900 mm, lastutrymmets längd 4750 mm, bredd 2550 mm. 24

25 Tillbehör Extra höga byglar för kaxslang Skyddsplåt, extra stopp för borrör,kaxslangar mm Verktygslåda 600 mm tillv. i aluminium med rostfri blank lucka Verktygslåda 800 mm tillv. i aluminium med rostfri blank lucka Verktygslåda 1000 mm tillv. i aluminium med rostfri blank lucka Verktygslåda 1200 mm tillv. i aluminium med rostfri blank lucka Radiomanövrerad eldriven slangvinda för 60 m flatslang. Passar även till andra applikationer såsom borriggar, vanliga släpkärror och flak Slangvinda fjärrstyrd Slangvinda luftdriven, vinda för 80 m flatslang Slangvinda manuell, vinda för 40 m flatslang, undermontage Extra höga byglar Stödben uppfällt Rörfack Verktygslåda Stödben nedfällt Slangvinda fjärrstyrd 25

26 Tillbehör borrning

27 Pumpar Sänkbara pumpar, Wellpump Sänkbara flerstegspumpar för uppfordring av rå- och renvatten. Pumparna är tillverkade i en mycket robust konstruktion med stor precision i helt korrosionsfria material. Pumparna är CE-märkta och följer kraven enligt EEC, Maskin, EMC och Lågspänningsdirektiven. 3-FAS, Qmax 40 l/min, Serie AS SÄNKPUMP 0,37 W AS SÄNKPUMP 0,37 W AS SÄNKPUMP 0,55 W AS SÄNKPUMP 0,55 W AS SÄNKPUMP 0,75 W AS SÄNKPUMP 1,1 W AS54 3-FAS, Qmax 48 l/min, Serie B SÄNKPUMP 0,37 kw B SÄNKPUMP 0,55 kw B SÄNKPUMP 0,75 kw B SÄNKPUMP 1,1 kw B SÄNKPUMP 1,5 kw B SÄNKPUMP 2,2 kw B47 Sänkbara pumpar, Grundfos Grundfos har ett stort utbud av pumpar för diverse applikationer. Den populära SQ serien är grundmodellen för Grundfos sänkbara pumpar för 3 borrbrunnar. Modellen är lätt att installera och hantera vilket borgar för säker vattenförsörjning. Förutom SQ serien har vi också Grundfos övriga sortiment av pumpar. 1-FAS, Djupborrspumpar, typ SQ SQ2-35 PUMP 0,70 kw 1* V SQ2-55 PUMP 0,70 kw 1* V SQ2-70 PUMP 1,15 kw 1* V SQ2-85 PUMP 1,15 kw 1* V SQ2-100 PUMP 1,68 kw 1* V SQ2-115 PUMP 1,85 kw 1* V Länspumpar, Grundfos och Tsurumi 96Z01296 DW GRUNDFOS 1*230V, 32 m3 HS2.4S-52 TSURUMI SLAMPUMP 0,66 kw, 1*230V, 12 m3 LB3-750 TSURUMI 075 kw, 1*230V, 16 m3 LB TSURUMI 0,66 kw, 1*230V, 13 m Övergång slanganslutning/länspump, Tsurumi Vi tillhandahåller även valfritt pumppaket anpassat till kundens önskemål. 27

28 Tillbehör - sänkbara pumpar Hydro pro Membranhydrofor HYDROPRO MEMBRANTANK 50LT V HYDROPRO MEMBRANTANK 80LT V HYDROPRO MEMBRANTANK 105LT V HYDROPRO MEMBRANTANK 250LT V HYDROPRO MEMBRANTANK 400LT V Vatette VATETTE PE STÖDHYLSA 32X2, VATETTE PE RAK 32X1 UTV VATETTE PE RAK 32X1 1/4 UTV Rördelssats RÖRDELSSATS HYDROPRO RÖRDELSSATS HYDROPRO Enkeladapter ENKELADAPTER R ENKELADAPTER R 50 Krympskarvsats KRYMPSKARV BLÅ HYLSA 1,5-2,5 mm KRYMPSKARVSATS F KABEL 1,5-2,5 mm2 Kabel, typ Draka, metervara D KABEL REVE,L=500 M4X1,5 P/M D KABEL REVE,L=500 M3X2,5 P/M PEM-Slang A PEM-SLANG 32x26, 2PN10 Borrlock A BORRLOCK TILL SÄNKPUMP mm 28

29 Sliputrustning Sliputrustning CME För verkstaden eller montering på riggar, kompressorer, kärror etc. Maximal diameter på skaft samt kjol för sänkborrkronor och gängade kronor är 140mm. Teknisk Data: Rotationshastighet Luftförbrukning Kylvatten tryck max Vikt Ljudnivå Elektrisk spec rpm < 0,03 m 3 /min 4 bar 64 kg 80 db 220/240 Volt 10 Amp, hz VA MINI JUNIOR ELEKTRISK KOMPLETT MINI JUNIOR ELEKTRISK MOTOR M. VÄXELLÅDA NIVÅM. Slipstift, Superdiaroc HD sp SLIPSTIFT HD sfäriska 12 mm sp SLIPSTIFT HD sfäriska 13 mm sp SLIPSTIFT HD sfäriska 14 mm sp SLIPSTIFT HD sfäriska 16 mm ba SLIPSTIFT HD ballistiska 11 mm ba SLIPSTIFT HD ballistiska 13 mm ba SLIPSTIFT HD ballistiska 14 mm Slipkopp Atlas Copco A SLIPKOPP 10 mm SFÄRISK A SLIPKOPP 11 mm SFÄRISK A SLIPKOPP 12 mm SFÄRISK A SLIPKOPP 14 mm SFÄRISK A SLIPKOPP 16 mm SFÄRISK Finns även SLIPKOPP mm BALLISTISKA Slipstift Lek GM Naxås LEK GM NAXÅS SLIPSTIFT SICTO S V 6x38 mm Handhållen slipmaskin Atlas Copco A SLIPMASKIN GRIND MATIC HG 29

30 Kollektorer med tillbehör Kollektorena är tillverkade enligt svensk standard för kollektorsystem, Normbrunn-97. Kollektorerna är provtryckta och kan fås i flera tryckklasser. Väggtjockleken på röret är optimerad så att köldbäraren får maximal värmeupptagning, rören blir lätthanterliga och returvikten strävar rakt ner i borrhålet. VP3150 Kollektor 2*50M VP3151 Kollektor 2*60M VP3152 Kollektor 2*70M VP1002 Kollektor 2*80M VP3154 Kollektor 2*90M VP3155 Kollektor 2*100M VP3156 Kollektor 2*110M VP3157 Kollektor 2*120M VP3158 Kollektor 2*130M VP3159 Kollektor 2*140M VP3160 Kollektor 2*150M VP3161 Kollektor 2*160M VP3162 Kollektor 2*170M VP3163 Kollektor 2*180M VP3164 Kollektor 2*190M VP6365 Kollektor 2*200M VP6366 Kollektor 2*210M VP6367 Kollektor 2*220M Krontätning T KRONTÄTNING 117 T KRONTÄTNING 140 T KRONTÄTNING 144 Miljötopp A9015-VP3134 VP1032 VP1033 MILJÖTOPP GUMMI 139/168 MM FODERRÖRSLOCK-INV. ALUMINIU140 FODERRÖRSLOCK-INV. ALUMINIU168 Informationsskylt INFOSKYLT,ENERGIBRUNN Markeringsband A MARK.BAND-KOLLEKTOR, 250M Svetstillbehör AT N EL-MUFF AVLOPP WAVISOLO AT N EL-MUFF AVLOPP WAVISOLO AT N EL-MUFF AVLOPP WAVISOLO AT9802T40N EL-MUFF DIM 40 PE 80 PN 10 AT GR VINKEL 45GR AVLOPP PE 40MM AT GR VINKEL 90GR AVLOPP PE 40MM AT9705T40-45GR ELSVETSVINKEL PE 40 MM AT9705T40-90GR ELSVETSVINKEL PE 40 MM AT9708T40-T-RÖR ELSVETS T-RÖR PE 40 MM PE 100 PN 16 EAN AT9720X125 SVETSAPPARAT EL-MUFF DIM MM EAN AT RENGÖRINGSDUKAR, 100ST/FÖRP Bentonit Se Miljösektionen under avsnittet Filterrör, Sand, Bentonit 30

31 Svetsar/Vattenpump Svetsar Vi marknadsför 3 olika svetsar, 2 hydrauliska för montering på rigg eller motsvarande applikationer samt en kompakt 220V elsvets. HWG RC Hwg-180/5k S Hydraulisksvets, kompakt hydrau lisk svets med 230V uttag, 2 kw vid 230V Hydraulisksvets, 380V svets vikt 45kg, 5kw vid 230V / 6,5kw vid 400V WECO 150 E, för både MMA & TIG svetsning, liftarc-tändning med eller utan pulsning. 1 fas 220 V, Svetskabelset ingår Hyrdrauliksvets monterad på 3050CR Vattenpump HWG RC Hydraulisk vattenpump Säljs lös eller monterad på Welldrill 3050CR Övrigt Kedjetång (urval) DA2344-C12-11D PETOL KEDJETÅNG 2 1/8-5, KOMPLETT KEDJELÄNK, 2-LÄNK KEDJELÄNK, 5-LÄNK HI08K RÄFFLADE BACKAR, 2 ST HB48 KEDJEBULT INKL MUTTER HN01 MUTTER TILL KEDJSKRUV HP236 NIT TILL KEDJELÄNK Maxplug T MAXPLUG-Cement, 25 kg 31

32

33 Miljö Genom ett brett sortiment av miljöutrustning inom både vatten och jord har vi under 7 år leverat lösningar anpassat till kundens behov. Vi är exklusiva agenter för det holländska företaget Eijkelkamp Agrisearch Equipment, ett företag som har ett mycket brett produktsortiment och som har agenter runt om i världen. Vi är även exklusiva agenter för det kanadensiska företaget Solinst, ett företag som inriktar sig mer mot hyrdoutrustning och som är väldsledande inom sitt område, både vad det gäller kvalité och produktutveckling. Förutom det erbjuder vi produkter som är anpassade för svenska förhållanden och som har visat sig vara viktiga för våra kunder i deras arbete. Då vi både har en borrsida och en avdelning inriktad mer mot miljö hoppas vi kunna underlätta för kunden oberoende av vilket önskemål denne har. Den kunskap som finns inom konstruktion och fältanpassade maskiner har visat sig kunna användas även hos kunder som mer är intresserade av miljöutrustning. Det kan var allt från att göra en helrenovering på en geoteknisk borrigg till att ta fram en radiostyrd vinda för provpumpningar. Träningskurser Vi anordnar träningskurser inom området Miljöundersökningar i mark och vatten som hålls på Jonsereds Herrgård, med internationellt erkända utbildare Kursmomenten innehåller såväl teoretiska genomgångar som praktisk fältträning. Då kursdeltagarna kommer från olika företag och har vitt skilda bakgrunder ges också möjlighet till utbyte av erfarenheter och till kontaktskapande. Dessutom får vi träffa våra kunder personligen på vår egen hemmaplan vilket gör att vi lär känna dem lite bättre och kan sätta oss in i deras problematik. Uthyrning Den minsta kompressorn som vi hyr ut är Atlas Copco XAS97DD med efterkylare som framförallt lämpar sig för geoteknikundersökningar eller vid jordprovtagning. Som extra uthyrestillbehör till denna kompressor finns ett oljefilter som filtrerar utgående luft. Inom avsnittet Registrera och lagra mätdata beskrivs insamlingssystem av parametrar med hjälp av dataloggrar och överföringssystem. Vi har utformat ett paket där du kan hyra vårt GSM/GPRS överföringssystem CheckPoint till en månadskostnad. Vi tillhandahåller modem, programvara, dataserver, sim kort och vid behov andra artiklar som datalogger och kablar. Mätdata kan du plocka hem genom vår hemsida där du loggar in dig med eget användarnamn och lösenord. Data kan överföras från hemsidan till din dator med en enkel knapptryckning och du kan exportera dina värden till exempelvis Excel format. Under många år har vi hyrt ut vår datalogger Diver som mäter vattennivå och vattentemperatur vilket passar bra i bland annat korttidsprojekt. Det är något som kommer fortsätta och förhoppningsvis utökas det ytterliggare med än fler valmöjligheter. Efter respons från kursdeltagare och andra hoppas vi kunna anordna kurser som inriktar sig än mer mot specifika frågeställningar och med kurser som anpassas mer till olika förkunskapskrav. 33

34 Vatten

35 En helt ny produktserie Divers har lanserats vilket har lett till ökade valmöjligheter för användaren. Baserat på det välkända och etablerade Diver konceptet lanseras tre nya modeller av Divers. Geawelltech kan som exklusiva agenter erbjuda en produkt från Van Essen Instruments, en division hos Schlumberger Water Services, som tillmötesgår de ökade kraven på dagens mätinstrument för grundvatten mätning. Registrera och lagra mätdata Divern är en automatisk datalogger, dvs. den både registrerar och lagrar mätdata. I sitt standardutförande mäter den vattennivå och vattentemperatur i t.ex. brunnar eller vattendrag. Givarna, det programmerbara interna minnet och batteriet ryms innanför det vattentäta höljet. Divern mäter alltid både tryck och temperatur. Instrumentet är okänsligt för både fukt- och yttre elektriska störningar, varför närheten till exempelvis en elektrisk pump inte utgör något problem. Mångårig erfarenhet har visat att Diverns mätvärden är mycket långtidsstabila. 3 års garanti på produkter tillhörande Diversortimentet 35

36 MiniDiver Motsvarar den gamla typen av Diver och med ett internt minne som rymmer totalt nivåoch temperatur mätvärden svarar den upp till de flesta kunders krav. Det kompakta instrumentet som har en diameter på 22 mm är tåligt och förblir opåverkat av fukt och/eller elektriska störningar. Ytterhöljet är av rostfritt stål och tryckesensorns material är keramiskt (Al2O3). Temperaturens nogrannhet är +/- 0,1 C och upplösningen 0,01 C inom kompensationsintervallet (0-40 C). Batteriets livslängd är 10 år, beroende på användning. Vikt; 70 gram. Typisk noggrannhet inom komp.intervallet för temperatur är 0,05% av mätområdet, upplösning 0,02%. E E E E MiniDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden MiniDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden MicroDiver Marknadens krav på ett instrument med en diameter på endast 18mm har lett till lanseringen av MicroDiver som förutom den minimala storleken dessutom klarar av att lagra upp till nivåoch temperatur mätvärden. Med sina olika alternativ för registrering kan MicroDivern användas både för konstanta och händelserelaterade mätningar som mätningar vid olika typer av pumptester. Ytterhöljet är av rostfritt stål och tryckesensorn material är keramiskt (Al2O3). Temperaturens nogrannhet är +/- 0,1 C och upplösningen 0,01 C inom kompensationsintervallet (0-40 C). Batteriets livslängd är 10 år, beroende på användning. Vikt; 60 gram. Typisk noggrannhet inom komp.intervallet för temperatur är 0,1% av mätområdet, upplösning 0,02%. E E E E MicroDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden MicroDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden CeraDiver Vi är extra stolta för den tredje typen av Diver, CeraDiver, som har tillkommit mycket tack vare de svenska användarnas påtryckningar och krav. Det är en Diver i keramiskt material som lämpar sig väl för projekt nära kuster eller andra platser där man kan misstänka saltvatteninträngning. Områden där det finns risk för korrosion på höljet och tryckgivaren lämpar det sig ypperligt att använda sig av CeraDiver. Den klarar att lagra nivå- och temperatur mätvärden och ger liksom MicroDivern stora valmöjligheter i fråga om val av mätintervaller. I övrigt specifikation och sttorlek som Mini- Divern. Vikt; 55 gram. E E E E CeraDiver med mätområde 10 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 20 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 50 m, -20 /+80 C, 2x mätvärden CeraDiver med mätområde 100 m, -20 /+80 C, 2x mätvärden 36

37 CTD Diver Den keramiska CTD-Divern har satt en ny standard vad gäller tillförlitlighet och fältmässighet. I den kompakta dataloggern med en diameter på 22 mm sker samtidigt mätning av grundvattnets nivå, temperatur och konduktivitet. Det keramiska höljet tillsammans med det imponerande mätområdet för konduktiviteten (0-80 ms/cm) borgar för att CTD-Divern kan användas vid varje tänkbart mättillfälle. CTD-Divern kan motstå det mest aggressiva ämne som kan hittas i vatten. Specifikation som MicroDivern. Vikt; 150 gram. E E E CTD-Diver med mätområde 10 m, kond. 20 µs/cm till 80 ms/cm CTD-Diver med mätområde 30 m, kond. 20 µs/cm till 80 ms/cm CTD-Diver med mätområde 100 m, kond. 20 µs/cm till 80 ms/cm BaroDiver De tryckmätningar som görs av Divern påverkas av lufttryckets variationer. BaroDivern mäter och lagrar det barometriska trycket i området och används sedan för att korrigera berörda Divers. Korrigeringen görs i den medföljande mjukvaran LoggerDataManager. Specifikation och utseende som MiniDivern. E BaroDiver, för mätning av barometriska trycket, 150 cmvp Handdator Ytterliggare en nyhet är möjligheten att använda en handdator för att läsa av Divern ute i fält. Används en DDC kabel krävs inte heller att Divern plockas upp till ytan vid avläsning. Med hjälp av en utökad mjukvara för Handdatorn kan man förutom att tanka Divern på data även använda de funktioner som i vanliga fall bara är möjligt att utföra på en vanlig dator. E Mjukvara LDM för Handdator Tillbehör E E Optisk avläsningsenhet USB för ett och två ögon Mjukvara LoggerDataManager (LDM) -Kostnadsfri E E Diver Data Cable (DDC) - finns i längderna 1,5,10,15,30,60,80,100 och 200m. E Komm.kabel mellan DDC och PC (USB ansl.) 37

38 CheckPoint För dig som söker ett flexibelt, säkert och ekonomiskt sätt att erhålla fältdata direkt i din dator på kontoret. CheckPoint används som kommunikationsenhet när data sänds från en mätpunkt till en dator på kontoret, där du själv ansvarar för databas och presentation till slutkund. Hela systemet består av en Diver eller Levellogger, CheckPoint som innehåller ett GSM/ GPRS-modem och batterier i ett rostfritt hölje samt InfoMatic, vår programvara som hanterar kommunikation, presentation och datalagring. Komponenterna som används i kommunikationsenheterna är av hög kvalitet och är omgärdade av en kapsling som klarar IP68. Enheten består av mätgivare, exempelvis Diver överföringsenhet som innehåller modem och batteri programvara för kommunikationen och presentation av mätdata. Fördelar: SIM-kortet i modemet kan lätt bytas ut och valfri operatör väljas. Batteriet medger överföring av data en gång per dygn under två år. GSM- eller GPRS överföring kan smidigt alterneras. CheckPoint kan manuellt i fält fås att ringa upp och överföra data. CheckPoint kan enkelt kopplas från kabeln till mätgivaren och flyttas till annan mätpunkt utan att behöva flytta givaren. CheckPoint installeras normalt på markytan relativt nära borhålet, men kan också gömmas för att minska risken för skadegörelse. För borrhål med en diameter större än 75 mm kan den placeras ovanför grundvattenytan, direkt i borrhålet. CheckPoint kan förses med en 5 m lång antennförlängare. Eftersom data lagras i Divern, hämtas alla värden på nytt om överföringen skulle misslyckas. Tillsammans med alternativen i InfoMatic gör detta att risken för dataförluster är närmast obefintlig. Förutom Divern eller Levelloggern kan andra mätgivare, t.ex. för att mäta ph, enkelt anpassas till systemet. CheckIT En modifierad CheckPoint, skapad för att transporteras mellan olika Divrar och manuellt ringa in mätdata till kontoret via GSM eller GPRS. wt CheckIT wt wt CheckPoint CheckPoint anpassad för Barokompensation 38

39 InfoMatic Vår programvara Infomatic används för att ställa in och kontrollera CheckPoint parametrar som batteristatus, klocka, instrumentnummer, projektnamn, mätpunkter, telefonnummer och tidpunkt för uppringning. Med InfoMatic kan man även ställa in och kontrollera mätgivarnas parametrar som mätintervall, starttid och mätvärden. Data lagras i datorns RAM-minne. Direkt efter överföring av data sker också en automatiskt back-up av hela projektet till hårddisken. Valfri data kan när som helst manuellt (automatiskt är tillval) exporteras till valfritt filformat, standard är tab-separerade värden i ASCII-format. Eftersom mätvärdena finns kvar i Divern även efter överföring till datorn via CheckPointen, är risken för dataförluster närmast obefintlig. wt InfoMatic Uppkoppling via Internet Istället för att använda Infomatic på en egen dator, kan data kontrolleras och hämtas via Internet på vilken dator som helst, var som helst, när som helst. CheckPointen kopplar då upp sig mot Internet och levererar data till vår, eller någon annans, server. Via användarnamn och lösenord kan sedan utvalda personer få tillgång till aktuella mätvärden, för att visa dem i tabell- eller diagramform, kontrollera, modellera och ladda hem data. Detta lämpar sig utomordentligt väl i mindre projekt samt då CheckPointen hyrts från oss. 39

40 In-situ

41 Lod Ljud-/Ljuslod Solinst 101 Bandet är av polyethylene med 2-ledare och är icke töjbart. Värmetryck av siffror och markering på bandet (mm, cm, dm, m). Av- och påknapp som fungerar som förstärkare vid låg konduktivitet i vatten. Kontrollknapp för batteri och elektronik, batteribyte är mycket enkelt. Till varje lod medföljer en bandlöpare. Längder upp till 750 m. Finns med 3 olika sonder: P1 (diam 7,6 mm), P2 (12.7 mm x 190 mm) och P6 (12.7 mm x 220 mm) som är vattentät till 300 m. S m, P2 S m, P2 S m, P2 S m, P2 S m, P2 S m, P6 S m, P6 S m, P6 S m, P6 S m, P6 S m, P1 (mini) S m, P2 (mini) S Bärväska Ljud-/Ljuslod Solinst 102 Elektroniken i vindan är den samma som i modell 101 men där bandet är en koaxialkabel med märkning varje meter. Sonden är mycket flexibel vilket gör bandet mycket lämpligt att använda i trånga passager. S m, P2 S m, P2 S m, P2 Nyhet! Ljus-/ljudlod framtaget speciellt för svenska förhållanden, lämpar sig bra i små obs.rör. diameter 4 mm, märkning varje 0,5 m. Artikelnr: S m, P2 (mini) Klucklod. Består av ett rör som är slutet i ena änden. När den öppna delen av röret träffar ytan i hög fart ger den ifrån sig ett kluckande ljud, därav namnet. Ljudet hörs klart ner till en nivå på 10 meter. E E E E Klucklod, 1st, diam. 17mm Klucklod, set om 5st Mätband, glasfiber med ansl. till klucklod, 5m Mätband, glasfiber med ansl. till klucklod,10m Ljud-/Ljuslod Eijkelkamp Plastvinda eller stålställning med plastvinda (beror på kabellängd) och registreringsband i pvc med stålvajer som ledare. Sondens diameter är 14 mm. E Minilod, 10m E m E m E E m 100m 41

42 Gränsytemätare Solinst 122. Instrumentet ger en god noggrannhet på var gränsytorna olja/vatten finns och hur tjocka lagren är. Användningsområdet är framförallt mätningar i observationshål / brunnar samt i tankar. Instrumentet kan användas på både flytande icke vattenlösliga ämnen (LNAPL) liksom tyngre sjunkande icke vattenlösliga vätskor (DNAPL) i syfte att registrera utbredning och tjocklek. Sonden på instrumentet är trycktestad. Godkänd av Canadian Standards Association (CSA) för användning i explosiv miljö. Instrumentet kan fås i med två olika sonder, P1 och P2, där diameter och konstruktion skiljer sig. P1 sonden är den senast utvecklade, har en diameter på 16 mm och är skyddad av ett rostfritt stålhölje som underlättar rengöring. P2 sonden är 38 mm i diameter, har en glascylinder som skyddar optiken och som även gör den resistent mot alla typer av kemikalier. Även denna sond har ett skyddande hölje av rostfritt stål. P2 sonden är tyngre vilket leder till en viss fördel vid djupa mätningar. Elektronikkretsen inkluderar en automatisk kontrollenhet som gör att man kan testa utrustningen innan man ger sig ut i fält. Infraröd refraktion används för att detektera vätska och konduktivitet för att särskilja vatten. Både den optiska sensorn och den elektriska sensorn är justerad mot samma nollpunkt. Banden finns i ett stort antal längder, upp till 450 meter. S Gränsytemätare 122, 20m, P1 (mini) S Gränsytemätare 122, 30m, P2 S Gränsytemätare 122, 50m, P2 TLC Lod Solinst. Temperatur-Nivå-Konduktivitet. Har utseendet som ett vanligt ljud / ljuslod, men har förutom möjlighet att indikera vattennivån även funktionen att visa temperaturen och konduktiviteten på vattnet. Lämpar sig för momentana mätningar där man inte önskar en periodvis överblick utan bara är intresserad av mätvärden vid en viss tidpunkt. Displayen som finns framtill på lodet är roterbart för att underlätta avläsningen. Kalibrering sker enkelt med antingen en eller två mätpunkter. Lämpar sig för såväl miljökonsulter som fältarbetare och borrare. Specifikationer: Konduktivitet: 0-80,000 µs med noggrannhet 2 % mellan ,000 µs Temperatur: -15 C till +50 C med noggrannhet +/- 0,3 C Stängs automatiskt av efter 8 min. Standard 9 volts batterier ger 90 tim mättid Märkning varje millimeter S Temp/Nivå/Kond LOD 50m S Temp/Nivå/Kond LOD 100m 42
