Styrbar Borrning och tillbehör En uppdatering från Vermeer Viking AB, Våren 2015

Transkript

1 Styrbar Borrning och tillbehör En uppdatering från Vermeer Viking AB, Våren 2015

2 Specifikationer Vermeer D9x13 S3 Navigator Motor: Bentonitpump: Längd: Bredd: Höjd: Vikt: Borrstänger: Tryck/Drag kraft Rotationskraft: Övrigt Kubota V hk / 32,8kW FMC Bean 56,8 L/min 380 cm cm 175,3 cm 2857 kg 1,66 (4,2cm)/1,8m st i kassett 29,1m böjradie 40kN 1762 Nm Första modellen att ta steget in i Serie 3 familjen med bland annat ökad produktivitet, förbättrad ergonomi och minskad ljudnivå jämfört med föregångaren. Utskjutbara larver mellan 90 och 107cm, perfekt i trånga miljöer eller när du behöver extra stöd. För borrningar upp till ca 120 meter, passar bra för t.ex. fiber till hemmet, kontakta oss för mer info!

3 Specifikationer Motor: Deutz TD hk / 55,2 kw Vermeer D20x22 S3 Navigator Bentonitpump: Längd: Bredd: Höjd: Vikt: Borrstänger: Tryck/Drag kraft Rotationskraft: Övrigt FMC Bean 94,6 lpm 518cm 120,7 cm 188cm 4921,5 kg 1,9 (4,8 cm) / 3m 40st/120m i kassett 30,1 m böjradie 8867,7 kg 3050,6 Nm Nyhet för 2015, ersättaren till D16x20 Serie II med en kraftig ökning ibland annat vridmoment och tryck/dragkraft. En oslagbar maskin i sin klass, för borrningar upp till 250 meter i rätt förhållanden.

4 Vermeer D36x50DR II Navigator Specifikationer Motor: John Deere hk / 104 kw Bentonitpump: FMC Bean 94,6 lpm Längd: Bredd: Höjd: Vikt: Borrstänger: Tryck/Drag kraft Rotationskraft: Övrigt 720 cm 229 cm 229 cm kg Yttre:2.625 (6,7cm) Innre:1,66 (4,2cm) 3m / 152m i kassett 51,5 m böjradie kg 7728 Nm D36x50IIDR är inte en nyhet på marknaden, men med de dubbla stängerna för SBR borrning är den redo att visa vad den går för i svenska förhållanden. På under en halvtimme är du redo att komma igång med vanlig borrning, utan att behöva byta kassett!

5 Specifikationer Motor: Bentonitpump: John Deere 6068 T 185hk / 138 kw 567,8 l/min 82,7 bar Vermeer D60x90 Navigator Längd: Bredd: Höjd: Vikt: Borrstänger: Längd/ m i kassett: Tryck/Drag kraft Rotationskraft: Övrigt 790 cm 229 cm 264 cm kg Alt1: (7,3cm) Alt2: 3.5 (8,9cm) 4,6m, 183/109m 60,2 m böjradie kg Nm En maskin som bevisat sig mycket lämplig för svenska marknaden. Borrstänger på 4,5 meter i dimension eller 3,5 och upp till 182,9 meter stänger på maskin gör D60x90 till en bra partner för en stor bredd av projekt! Med en ergonomiskt utformad förarhytt fylld med den senaste tekniken som Aurora displayen från DCI och en uppdaterad skärm för maskininformation.

6 Specifikationer Motor: Bentonitpump: Cat C13 ACERT 415hk / 309 kw 567,8 l/min 82,7 bar Vermeer D220x300 Navigator Längd: Bredd: Höjd: Vikt: Borrstänger: Tryck/Drag kraft Rotationskraft: Övrigt 11,3 m 254 cm 340 cm kg 5 (12,7cm) 6,2m kg Nm Vermeer D220x300 är ett riktigt kraftpaket utrustad med en Cat motor på 415hk. Med ca 110 tons tryck och dragkraft och Nm rotationsmoment innebär det nästan dubbla kraften mot andra borrmaskiner i liknande storlek. Den valbara kranen har en max lyftkapacitet på 1147kg vid maxräckvidden 8 meter, har en trådlös fjärrkontroll och kan roteras 406 grader.

7 Premium Sondhus och skedar Premium sondhuset är inspirerat av Armor serien av sondhus. Dubbla munstycken ger ökat bentonitflöde. Stabilt lock för sond som låses på plats med en roll-pin. Bultmönster för Vermeers standard skedar och passar DCI 15 sonder (modell finns också för 19 extended long range sonder) Stort utbud skedar för att matcha era preferenser och förhållanden. Vi har även sondhus för Subsite sonder.

8 Armor Sondhus och borrhuvud Det robusta Armor sondhuset har kraftiga karbidförstärkningar och har en särskild infästning för användning av de speciella borrhuvudena i tuffa förhållanden. Dubbla munstycken ger ökat bentonitflöde och tillsammans med en adapter kan man även använda Vermeers standard skedar.

9 DigiTrak Lokaliseringsutrustning DigiTrak F5 System med Aurora display Detta är flaggskeppet i utbudet från DCI. Med stöd för den senaste tekniken som sonder med tryckmätning, XR-läge för utökad räckvidd upp till 35 meter för klocka och pitch samt dubbelfrekvens sonder. Med den intuitiva LWD loggfunktionen skapar ni enkelt ett digitalt borrprotokoll. DigiTrak F2 System med FSD fjärrdisplay F2 är en avskalad version i utbudet från DCI. Med stöd för 12 och 19 khz FX (standard) och FXL (lång räckvidd) sonder, dock ej dubbelfrekvens eller bentonittrycks sonder). Även kompatibel med Aurora displayen. F5 stödjer även SST wireline lokalisering och går självklart även att köpa med den enklare FSD displayen.

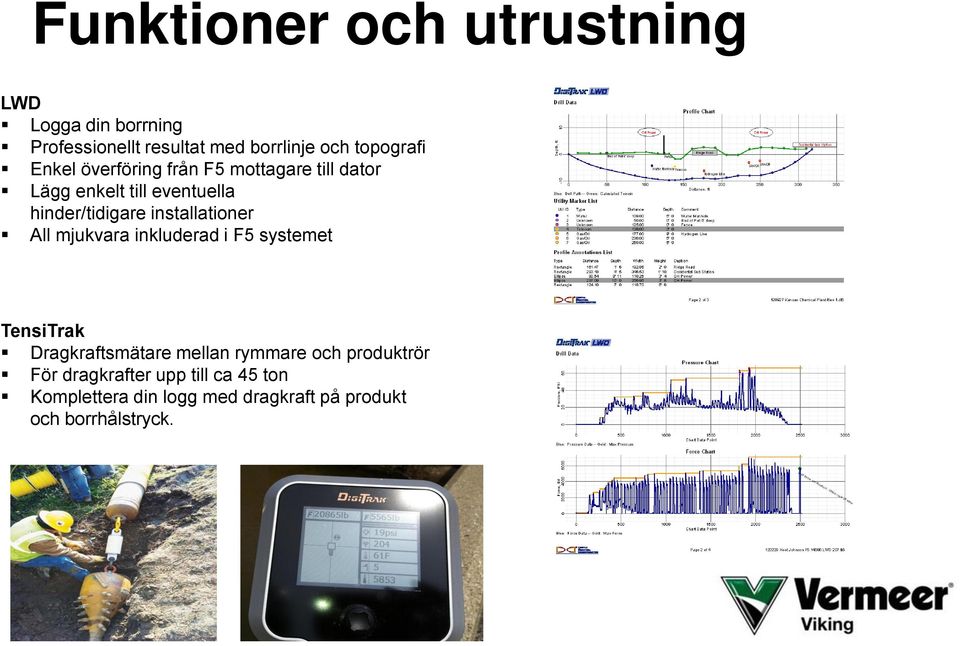

10 Funktioner och utrustning LWD Logga din borrning Professionellt resultat med borrlinje och topografi Enkel överföring från F5 mottagare till dator Lägg enkelt till eventuella hinder/tidigare installationer All mjukvara inkluderad i F5 systemet TensiTrak Dragkraftsmätare mellan rymmare och produktrör För dragkrafter upp till ca 45 ton Komplettera din logg med dragkraft på produkt och borrhålstryck.

11 Aurora Display Nyhet från Digital Control Inc. Lättöverskådlig färgskärm med touchfunktion och stora lättlästa mätare för klocka, pitch och djupavläsningar. Ny förbättrad grafik för Target steer Installera applikationer för att underlätta ditt arbetsflöde Ställ in egna larm för sondtempratur, borrhåls tryck (kräver FPT sond) eller dragkraft vid tillbakadragning (kräver TensiTrak) Stöd för Wifi och bluetooth för dataöverföring samt GPS för framtida applikationer.

12 Bentonit och borrvätsketillsatser Rätt borrvätska kan göra hela skillnaden! Hydraul-EZ Bentonit för styrbar borrning REL-PAC Borrhålsstabilisering(sand) INSTA-VIS DRY Förhindrar svällning av lera och erbjuder smörjning SUSPEND-IT Ökar gelstyrkan för ökad transportförmåga vid grövre material DRILL-TERGE Rengör och smörjer borrsträng vid borrning i lera MACRO-FILL Tätar borrhålet vid förlust av vätska

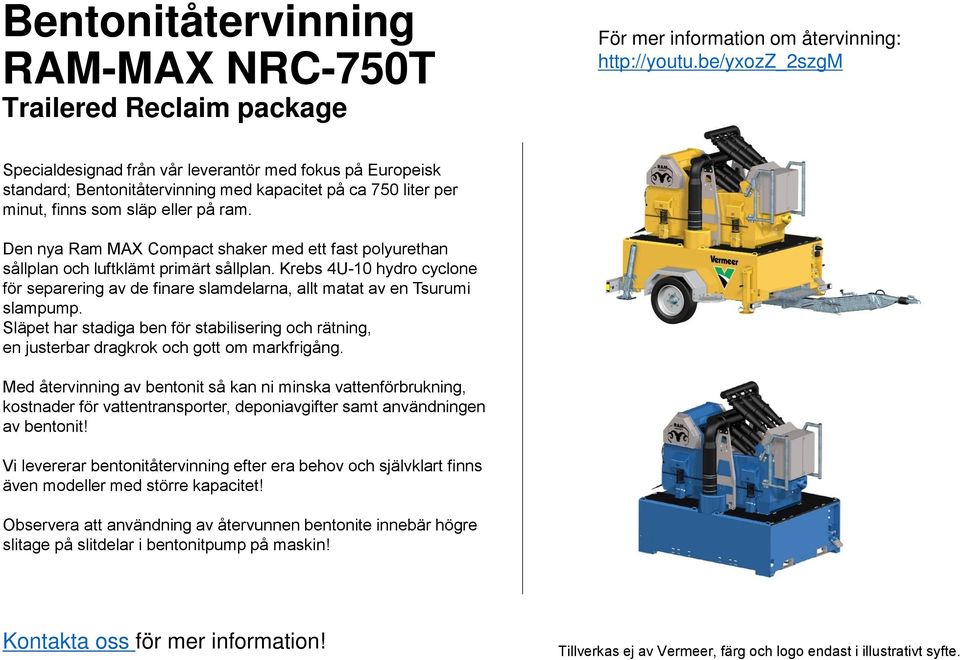

13 Bentonitåtervinning RAM-MAX NRC-750T Trailered Reclaim package För mer information om återvinning: Specialdesignad från vår leverantör med fokus på Europeisk standard; Bentonitåtervinning med kapacitet på ca 750 liter per minut, finns som släp eller på ram. Den nya Ram MAX Compact shaker med ett fast polyurethan sållplan och luftklämt primärt sållplan. Krebs 4U-10 hydro cyclone för separering av de finare slamdelarna, allt matat av en Tsurumi slampump. Släpet har stadiga ben för stabilisering och rätning, en justerbar dragkrok och gott om markfrigång. Med återvinning av bentonit så kan ni minska vattenförbrukning, kostnader för vattentransporter, deponiavgifter samt användningen av bentonit! Vi levererar bentonitåtervinning efter era behov och självklart finns även modeller med större kapacitet! Observera att användning av återvunnen bentonite innebär högre slitage på slitdelar i bentonitpump på maskin! Tillverkas ej av Vermeer, färg och logo endast i illustrativt syfte.

14 Vermeer / McLaughlin Grävsug Specifikationer V100 Motor Alt1 (Bensin): Motor Alt2 (Diesel): Honda 24hk/17,9 kw Kubota 25hk/18,6kW Vacuum:(Bensin) (Diesel) 254mm Hg 381mm Hg Längd(ram): L: 254cm x B: 122cm x H:160 cm Vikt (Bensin): Vikt (Diesel): Tryckluft: Vatten tank: Vatten pump: (Bensin) (Diesel) Förvarings / sug tank: Övrigt Torr (bensin): 463kg Max vikt: 1098kg Torr (diesel): 635kg Max vikt: 1270kg 16.3 M 3 /min med dual-splash oljesmörjning 189 Liter 9,8 L/min, 207 bar 15,1 L/min, 207 bar 379 Liter Filtrering i 3 steg med cyklon separator och 2-micron poly filter minskar underhåll och ger bättre förutsättningar att suga upp torrt material. Kan levereras monterad på släp, finns i många utföranden med olika motorer och tankar för att matcha era behov!

15 Jordraketer Jordraketer från McLaughlin för kortare tryckningar under t.ex. murar, gångvägar buskar eller i trädgårdar. Finns i standard modell VPT eller modell med rörligt/tillbakafjädrande huvud VHH som levererar kraften mer effektivt framåt och ökar produktiviteten i svåra förhållanden. VPT 200-2" (50.8 mm) Längd: cm Vikt:12.7 kg Luftförbrukning: L/min, 7.6 bar 470 slag per minut VPT " (66 mm) Längd: cm Vikt: 26.3 kg Luftförbrukning: L/min, 7.6 bar 385 slag per minut VPT 300-3" (76.2 mm) Längd: cm Vikt: 34.5 kg Luftförbrukning: L/min, 7.6 bar 370 slag per minut VHH (76.2mm) Längd: cm Vikt: 32.2 kg Luftförbrukning: L/min, 7,6 bar 400 slag per minut VPT " (99.1 mm) Längd: cm Vikt: 61.7 kg Luftförbrukning: L/min, 7.6 bar 370 slag per minut

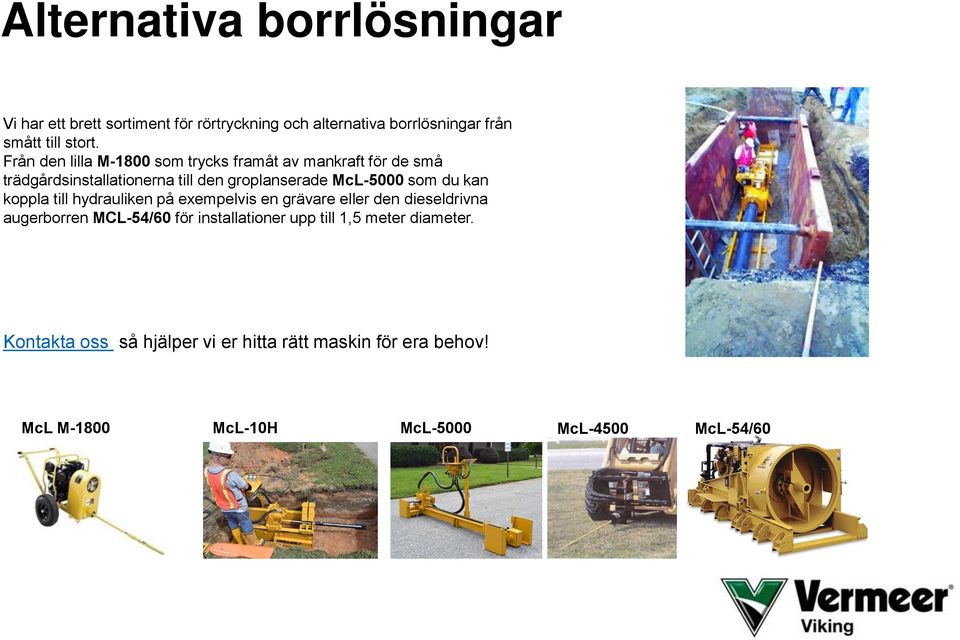

16 Alternativa borrlösningar Vi har ett brett sortiment för rörtryckning och alternativa borrlösningar från smått till stort. Från den lilla M-1800 som trycks framåt av mankraft för de små trädgårdsinstallationerna till den groplanserade McL-5000 som du kan koppla till hydrauliken på exempelvis en grävare eller den dieseldrivna augerborren MCL-54/60 för installationer upp till 1,5 meter diameter. Kontakta oss så hjälper vi er hitta rätt maskin för era behov! McL M-1800 McL-10H McL-5000 McL-4500 McL-54/60

17 För mer information, vänligen kontakta oss! Vermeer Viking AB Parkgatan 15-D Askersund Vi reserverar oss för eventuella felskrivningar samt ändringar i specifikationer och utbud.
