1 Borr & Pålnings Tillbehör Från Sverige Generell Katalog 2012

2 Made in Sweden

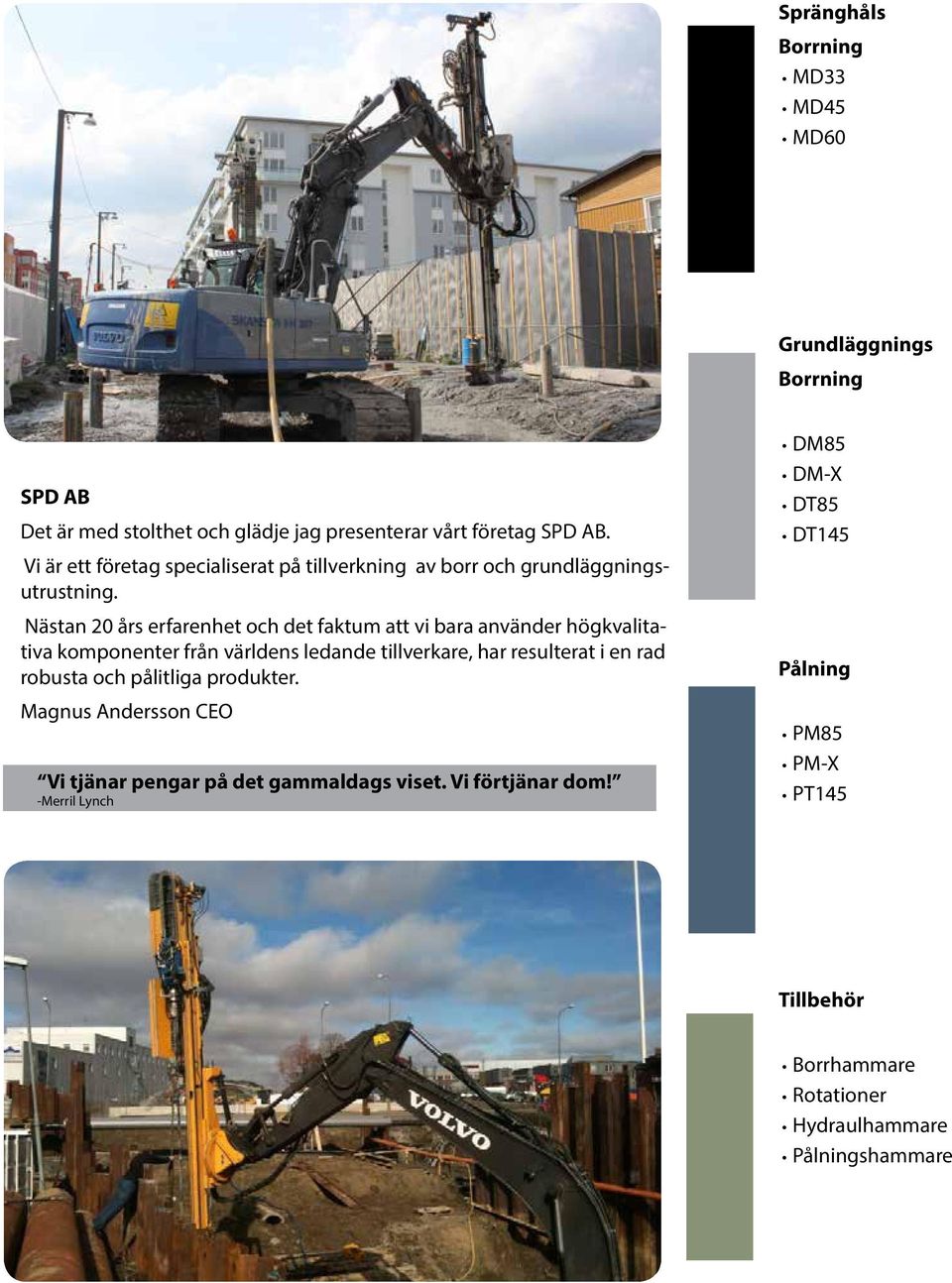

3 Spränghåls Borrning MD33 MD45 MD60 Grundläggnings Borrning SPD AB Det är med stolthet och glädje jag presenterar vårt företag SPD AB. DM85 DM-X DT85 DT145 Vi är ett företag specialiserat på tillverkning av borr och grundläggningsutrustning. Nästan 20 års erfarenhet och det faktum att vi bara använder högkvalitativa komponenter från världens ledande tillverkare, har resulterat i en rad robusta och pålitliga produkter. Magnus Andersson CEO Vi tjänar pengar på det gammaldags viset. Vi förtjänar dom! -Merril Lynch Pålning PM85 PM-X PT145 Tillbehör Borrhammare Rotationer Hydraulhammare Pålningshammare

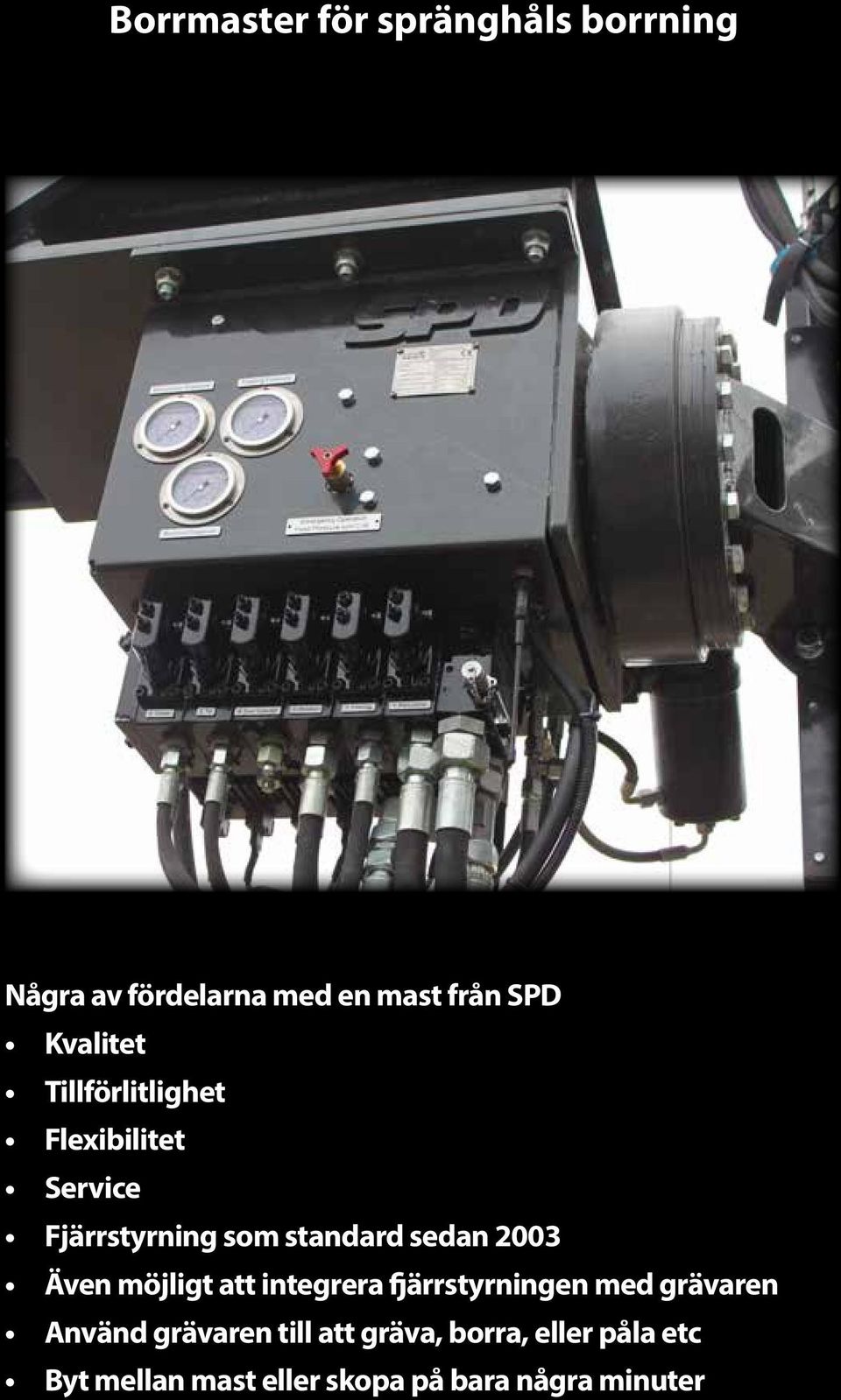

4 Borrmaster för spränghåls borrning Några av fördelarna med en mast från SPD Kvalitet Tillförlitlighet Flexibilitet Service Fjärrstyrning som standard sedan 2003 Även möjligt att integrera fjärrstyrningen med grävaren Använd grävaren till att gräva, borra, eller påla etc Byt mellan mast eller skopa på bara några minuter

5 Borrmast för grävmaskiner För spränghålsborrning Rekommenderad bärare 4-10 ton MD33 Hål område* mm Mastlängd 3600 mm Slaglängd 3100 mm Matningskraft* 10 kn Vikt* 750 kg Fjärrstyrning ja standard Sido tilt 25 grader (Option tilt 360 grader) STD borrhammare DF500X 10 kw Option borrhammare*** DF430, HB4, HB5 Rekommenderat hydraulflöde** >125 liter/min Rekommenderat hydraultryck** 200 bar Rekommenderad motor effekt** >30 kw Nackadapter 7/8 Hex 108 x 22 1 Hex 108 x 25 Dammsugare ja Rekommenderad bärare 8-16 ton MD45 Hål område* mm Mast Längd Slaglängd Matningskraft* Vikt* Fjärrstyrning Sido tilt STD borrhammare Option borrhammare*** Rekommenderat hydraulflöde** Rekommenderat hydraultryck** Rekommenderad motoreffekt** Nackadapter Dammsugare 4800 mm 4200 mm 25 kn 850 kg ja standard 360 grader svängkrans DF550S 17 kw COP1132, HB5, HB15 >215 liter/min >250 bar >60 kw R32, R38, T38, T45 ja *Teoretiskt värde (beroende på tillbehör) **Ungefärligt (beroende på rotation, borrhammare eller annan oljeförbrukare) ***Val vid order -Ej applicerbart >Mer än <Mindre än Lasthållnings ventiler måste garanteras av kund på bärarens cylindrar Alla mått och värden är ungefärliga och kan ändras utan vidare meddelande

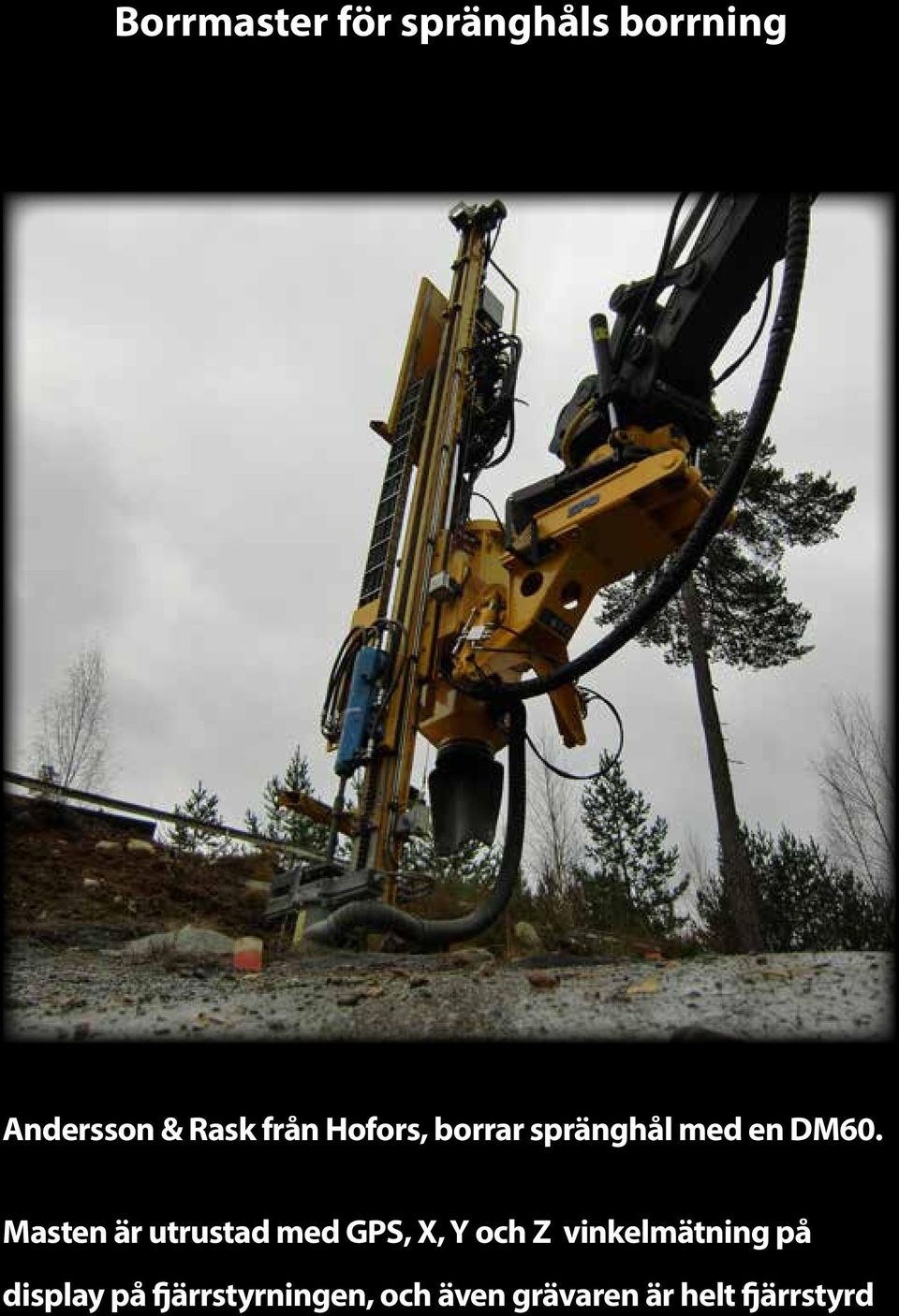

6 Borrmaster för spränghåls borrning Andersson & Rask från Hofors, borrar spränghål med en DM60. Masten är utrustad med GPS, X, Y och Z vinkelmätning på display på fjärrstyrningen, och även grävaren är helt fjärrstyrd

7 Borrmast för grävmaskiner För spränghålsborrning Rekommenderad bärare ton MD60 Hål område* mm Mast längd Slaglängd Matningskraft* Vikt* Fjärrstyrning Sido tilt STD borrhammare Option borrhammare*** Rekommenderat hydraulflöde** Rekommenderat hydraultryck** Rekommenderad motoreffekt** Nackadapter Dammsugare 6500 mm 5800 mm 25 kn 1500 kg ja standard 360 grader svängkrans DF550S 17 kw COP1240, HB5, HB15 >215 liter/min >250 bar >60 kw R32, R38, T38, T45 ja *Teoretiskt värde (beroende på tillbehör) **Ungefärligt (beroende på rotation, borrhammare eller annan oljeförbrukare) ***Val vid order -Ej applicerbart >Mer än <Mindre än Lasthållnings ventiler måste garanteras av kund på bärarens cylindrar Alla mått och värden är ungefärliga och kan ändras utan vidare meddelande

8 Borrmaster för grundläggning Skanska Grundläggning borrar pålar för ett grundläggningen av ett vindkraftverk vid kusten utanför Göteborg med en DM85 borrmast

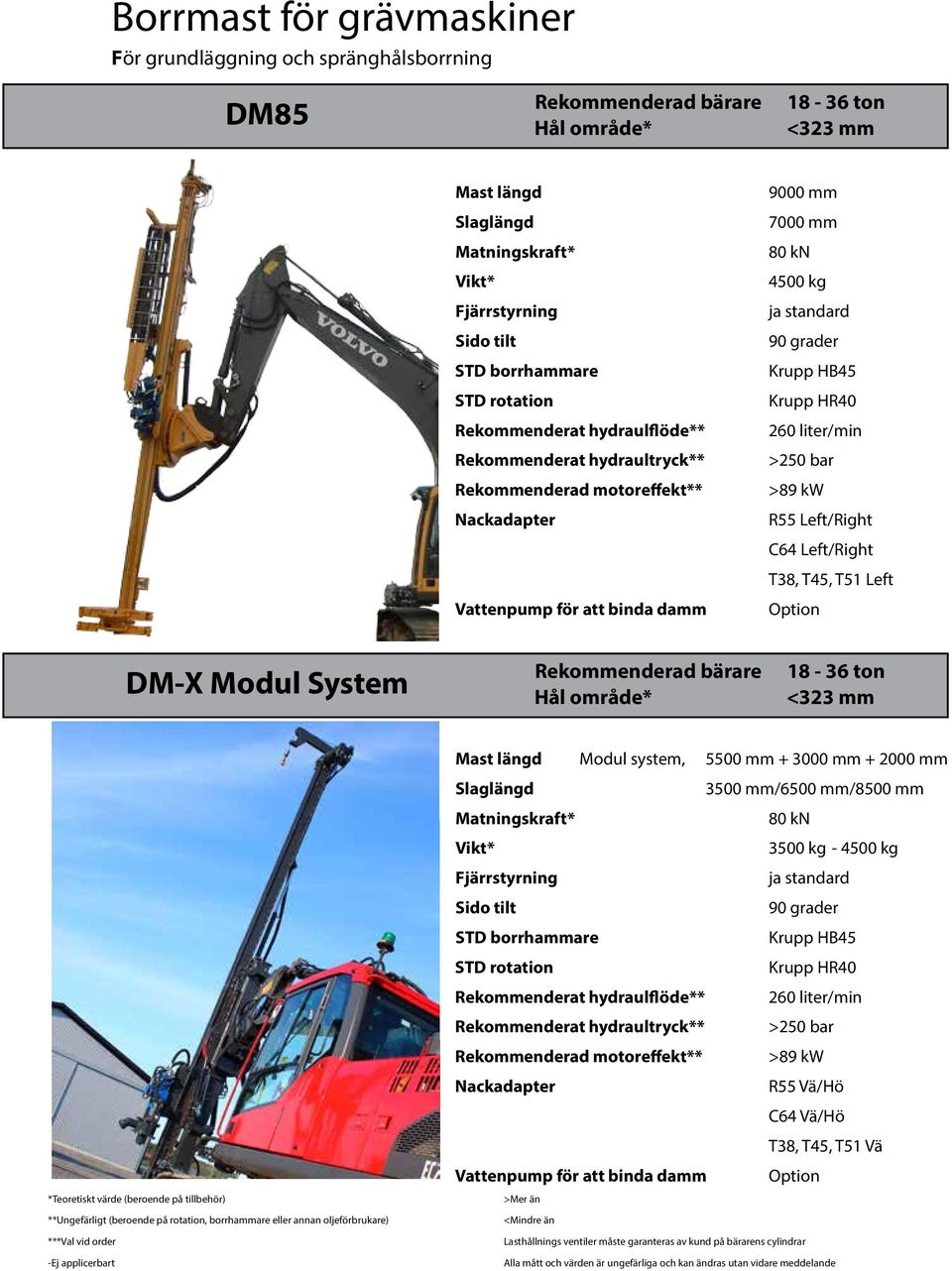

9 Borrmast för grävmaskiner För grundläggning och spränghålsborrning Rekommenderad bärare ton DM85 Hål område* <323 mm Mast längd Slaglängd Matningskraft* Vikt* Fjärrstyrning Sido tilt STD borrhammare STD rotation Rekommenderat hydraulflöde** Rekommenderat hydraultryck** Rekommenderad motoreffekt** Nackadapter Vattenpump för att binda damm 9000 mm 7000 mm 80 kn 4500 kg ja standard 90 grader Krupp HB45 Krupp HR liter/min >250 bar >89 kw R55 Left/Right C64 Left/Right T38, T45, T51 Left Option Rekommenderad bärare ton DM-X Modul System Hål område* <323 mm *Teoretiskt värde (beroende på tillbehör) **Ungefärligt (beroende på rotation, borrhammare eller annan oljeförbrukare) ***Val vid order -Ej applicerbart Mast längd Modul system, 5500 mm mm mm Slaglängd 3500 mm/6500 mm/8500 mm Matningskraft* 80 kn Vikt* 3500 kg kg Fjärrstyrning ja standard Sido tilt 90 grader STD borrhammare Krupp HB45 STD rotation Krupp HR40 Rekommenderat hydraulflöde** 260 liter/min Rekommenderat hydraultryck** >250 bar Rekommenderad motoreffekt** >89 kw Nackadapter R55 Vä/Hö C64 Vä/Hö T38, T45, T51 Vä Vattenpump för att binda damm Option >Mer än <Mindre än Lasthållnings ventiler måste garanteras av kund på bärarens cylindrar Alla mått och värden är ungefärliga och kan ändras utan vidare meddelande

10 Borrmaster för grundläggning BESAB borrar dragstag i hamnen i Landskrona med en DT145 monterad i bommen på en Volvo EC290 grävare

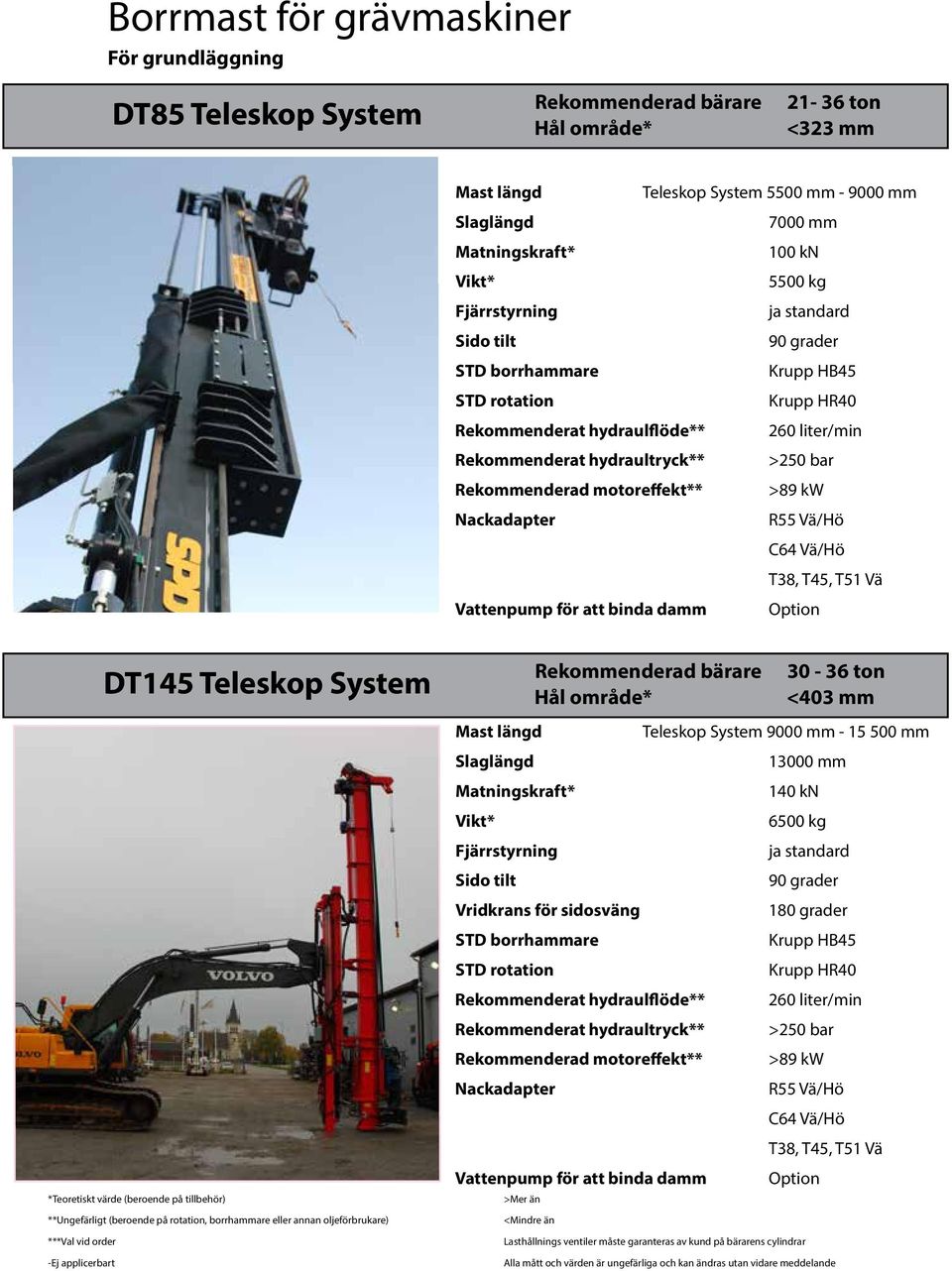

11 Borrmast för grävmaskiner För grundläggning Rekommenderad bärare ton DT85 Teleskop System Hål område* <323 mm Mast längd Teleskop System 5500 mm mm Slaglängd 7000 mm Matningskraft* 100 kn Vikt* 5500 kg Fjärrstyrning ja standard Sido tilt 90 grader STD borrhammare Krupp HB45 STD rotation Krupp HR40 Rekommenderat hydraulflöde** 260 liter/min Rekommenderat hydraultryck** >250 bar Rekommenderad motoreffekt** >89 kw Nackadapter R55 Vä/Hö C64 Vä/Hö T38, T45, T51 Vä Vattenpump för att binda damm Option Rekommenderad bärare ton DT145 Teleskop System Hål område* <403 mm *Teoretiskt värde (beroende på tillbehör) **Ungefärligt (beroende på rotation, borrhammare eller annan oljeförbrukare) ***Val vid order -Ej applicerbart Mast längd Teleskop System 9000 mm mm Slaglängd mm Matningskraft* 140 kn Vikt* 6500 kg Fjärrstyrning ja standard Sido tilt 90 grader Vridkrans för sidosväng 180 grader STD borrhammare Krupp HB45 STD rotation Krupp HR40 Rekommenderat hydraulflöde** 260 liter/min Rekommenderat hydraultryck** >250 bar Rekommenderad motoreffekt** >89 kw Nackadapter R55 Vä/Hö C64 Vä/Hö T38, T45, T51 Vä Vattenpump för att binda damm Option >Mer än <Mindre än Lasthållnings ventiler måste garanteras av kund på bärarens cylindrar Alla mått och värden är ungefärliga och kan ändras utan vidare meddelande

12 Pålnings master Kankareen Paalutus OY pålar grunden till SPD s nya fabrik i Sala 2010 Dom pålar med sin nya PT145 som är den största och senaste av deras sju maskiner från SPD.

13 Pålningsmast för grävmaskiner För stålrörspålning Rekommenderad bärare ton PM85 Pål område* 76 mm mm Mast längd 9000 mm Slaglängd 7000 mm Matningskraft* 80 kn Vikt* 4500 kg Fjärrstyrning ja standard Sido tilt 90 grader STD pålningshammare SPD 1000, RR 76 - RR 140 Option pålningshammare*** SPD 2000 RR 90 - RR 170 Rekommenderat hydraulflöde** 120 liter/min Rekommenderat hydraultryck** >250 bar Rekommenderad motoreffekt** >89 kw Rekommenderad bärare ton PM-X Modul System Pål område* 76 mm mm Mast längd Modul system, 5500 mm mm mm Slaglängd 3500 mm/6500 mm/8500 mm Matningskraft* 80 kn Vikt* 3500 kg kg Fjärrstyrning ja standard Sido tilt 90 grader STD pålningshammare SPD 1000, RR 76 - RR 140 Option pålningshammare*** SPD 2000 RR 90 - RR 170 Rekommenderat hydraulic flow** 260 liter/min Rekommenderat hydraultryck** >250 bar Rekommenderad motoreffekt** >89 kw *Teoretiskt värde (beroende på tillbehör) **Ungefärligt (beroende på rotation, borrhammare eller annan oljeförbrukare) ***Val vid order -Ej applicerbart >Mer än <Mindre än Lasthållnings ventiler måste garanteras av kund på bärarens cylindrar Alla mått och värden är ungefärliga och kan ändras utan vidare meddelande

14 Pålnings master Engströms pålnings maskin PT145 på trailer, på väg till någon arbetsplats

15 Pålningsmast för grävmaskiner För stålrörspålning Rekommenderad bärare ton PT85 Teleskop System Pål område* 76 mm mm Mast längd Teleskop System 5500 mm mm Slaglängd 7000 mm Matningskraft* 100 kn Vikt* 4500 kg Fjärrstyrning ja standard Sido tilt 90 grader STD pålningshammare SPD 1000, RR 76 - RR 140 Option pålningshammare*** SPD 2000 RR 90 - RR 170 Rekommenderat hydraulflöde** 120 liter/min Rekommenderat hydraul tryck** >250 bar Rekommenderad motoreffekt** >89 kw Rekommenderad bärare ton PT145 Teleskop System Pål område* 76 mm mm Mast längd Teleskop System 9000 mm mm Slaglängd mm Matningskraft* 140 kn Vikt* 5000 kg Fjärrstyrning ja standard Sido tilt 90 grader STD pålningshammare SPD 1000, RR 76 - RR 140 Option pålningshammare*** SPD 2000 RR 90 - RR 170 Rekommenderat hydraulflöde** 120 liter/min Rekommenderat hydraultryck** >250 bar Rekommenderad motoreffekt** >89 kw *Teoretiskt värde (beroende på tillbehör) **Ungefärligt (beroende på rotation, borrhammare eller annan oljeförbrukare) ***Val vid order -Ej applicerbart >Mer än <Mindre än Lasthållnings ventiler måste garanteras av kund på bärarens cylindrar Alla mått och värden är ungefärliga och kan ändras utan vidare meddelande

16 Tillbehör Krupp HR40 Rotation Thyssen Krupp rotation med integrerat spolhuvud

17 Borrhammare och Rotationer Thyssen Krupp HB5

18 Tillbehör Krupp HB45 Borrhammare Borr och grundläggning är krävande för utrustningen, det är därför vi valt att jobba med Thyssen Krupp och Doofor

19 Borrhammare och Rotationer

20 Tillbehör Doofor Borrhammare

21 Borrhammare och Rotationer Doofor Benämning borrhammare DF430X DF500X DF510X DF550S DF600S Slagenergi klass 5kW 10kW 10kW 17kW 20kW Nackadapter/chuck Hex 108 mm * 22 mm Hex 159*25mm Male R32 Male T45 Hex 108 mm * 25 mm Male R38 Male T51 Male T38 Male T45 Rekommenderat maximum 36 mm 45 mm 45 mm 70 mm 89 mm Hål diameter Slagverk oljetryck 110 bar 130 bar 130 bar 160 bar 140 bar Max. rotation varvtal 300 RPM 300 RPM 300 RPM 200 RPM 180 RPM med rekommenderad motor Max. rotation vridmoment 100 Nm 110 Nm 110 Nm 1300 Nm 1645 Nm intermitent Vikt 41 Kg 55 Kg 59 Kg 152 Kg 230 Kg Längd utan 460 mm 532 mm 584 mm 998 mm 1002 mm nackadapter Bredd 232 mm 245 mm 245 mm 292 mm 363 mm Höjd 165 mm 172 mm 172 mm 292 mm 289 mm

22 Tillbehör SPD Hydraulhammare

23 SPD Hydraulhammare SPECIFIKATIONER: T-serie beskrivning H90 H100 H180T H300T H380T H580T H900T h1000 H1200T H1500T H1700T Vikt (kg) Oljeflöde (l/min) Tryck (bar) Slag (S/min) Spett (mm) Grävare (t) Energi (J) dB (A) radius (m) Höjd med spett (mm) , Slang Diameter (inch) 1/2" 1/2" 1/2" 1/2" 1/2" 3/4" 3/4" 1 1" 1" 1" Kolv vikt (Kg) SPECIFIKATIONER: F- and E-serie BESKRIVNING H1600F H1700F H2400F H2800F H1100E H1500E H2100E H2800E H3000E h5000e Vikt (kg) Oljeflöde (l/min) Tryck (bar) Slag (S/min) Spett (mm) Grävare (t) Energi (J) dB (A) radius (m) Höjd med spett (mm) Slang Diameter (tum) 1" 1" 1 1/4" 1 1/4" 3/4" 1" 1" 1 1/4" 1 1/4" 1 1/4 Kolv vikt (kg) Valve Utökad slaglängd - Smidigare drift [ t-series ] [ f-series ] [ e-series ] Accumulator Valve Accumulator Valve housing Valve Dragstång - Dynamisk skruv designen förhindrar skador Ackumulator - Minskar oregelbunden puls tryck på hydraulsystemet - Förbättrad slagkraft med leveranser av ackumulerat gastryck - Minimal återverkan på bärare Förbättrade egenskaper (kolv) - Förbättrar köregenskaperna - Tillverkad med hög kvalitet nickel och vanadin legerat stål SPD spettet - Enastående prestanda och tillförlitlighet - Tillverkad med hög kvalitet legerat stål Bakre huvudsammansättningen - Start-up säkerheten - Power ackumulator Smörjning tillräcklig för hela skift - Minskat slitage

24 SPD Pålningshammare SPECIFIKATIONER: SPD Pålningshammare Beskrivning SPD150 SPD200 SPD300 SPD350 SPD400 SPD1000 SPD1500 SPD2000 SPD3600 SPD4000 SPD5000 Vikt (kg) Oljeflöde (l/min) Tryck (bar) Slag (S/min) Spett (mm) Grävare (t) 0,8-3,0 1,0-3,5 2,0-7,0 3,5-9,0 6,0-11,0 9,0-12,0 13,0-18,0 18,0-26,0 28,0-35,0 33,0-50,0 45,0-55,0 Energi (J) dB (A) radie (m) Höjd med spett (mm) Slang Diameter (tum) 1/2" 1/2" 1/2" 1/2" 3/4«3/4" 1«1" 1" 1 1/4 1 1/4 Kolv vikt (Kg) 5,4 7,8 14, ,5 42, Funktioner SPD pålningshammare är ett miljövänligt alternativ, som erbjuder låg ljudnivå, hög effekt effekt och är det ideala pålning verktyget Energin hos kolven ackumuleras med hjälp av laddad kvävgas i toppen på hammaren. Dessa hammare har hög kolv-vikt eftersom det behövs vid pålning Ackumulatorns höga tryck i hydraulsystemets dämpare är för att skydda pumpens utgång i basmaskinen. Till alla våra hammare ingår alltid: 2 st std spett, 2 st std slangar, 1 st toppplåt, 1 uppsättning kvävgasfyllnads set, 1 st verktygslåda, 1 st manual, 1 st reservdelslista SPD använder material av högsta kvalitet som bearbetas av våra erfarna tekniker som använder state-of-the-art tillverkningsteknik och produktions maskiner. SPD: s stränga kvalitetskontroll ger en överlägsen kvalitet av hydraulhammare. - Precisionsbearbetning - Strikt övervakning av temperatur och tidsintervall för multi-fas värmebehandlingsprocesser - Precision svetsning av hammarskal, konsoler hammare och adaptrar - Strikta, kontinuerliga kvalitetskontroller och omfattande Provning av alla SPD hydraulhammare före leverans

25 Fjärrstyrningar Fjärrstyrning är standard på alla våra borr och pålmaster sedan Utvecklade tillsammans med våra kunder under lång tid. Vi kan erbjuda en fjärrstyrning som standard men även kundspecifika lösningar, Den mest avancerade fjärrstyrningen har display för X, Y och Z och borrdjup, borrsjunkning, men även GPS integrerat i systemet

26 SPD - BM redskapslyft SPD s BM redskapslyft är ett bra hjälpmedel att monteras på hjulgrävmaskiner i tons klassen. Standard är ett BM hydrauliskt snabbfäste med både lyft och tilt samt hydraulisk låsning av skopan. Redskapslyften bultas i befintligt bultfäste på grävaren och monteras in på grävarens schaktbladshydraulik, funktionerna på redskapslyften är kontrollerade av en trådlös fjärrstyrning. Det går att använda den för att transportera material i skopa, eller pallar med pallgafflar, eller att flytta sina andra verktyg i skopan mellan arbetsplatserna. Andra redskap som går att använda är t.ex järnvägshjul, sopvals, snöblad eller schaktblad med BM snabbfäste. Tekniska data Snabbkoppling Max hydraultryck Rekommenderat oljeflöde Tiltvinkel Lyfthöjd Maxlast El Manöverdon Hydraulikmatning från Volvo BM 250 bar liter/min Ca. 45 grader Ca. 900 mm 2000 kg volt Fjärrstyrt Schaktblad Lämpligt att monteras på: Volvo, Cat, Komatsu, Terex, Hitachi, Liebherr, Doosan etc ton
