1 Borrvagn HAFO 2000 utvecklades under 1995 tillsammans med Georent I Sverige AB. Borrvagnen har tillverkats i sex exemplar och under åren har endast smärre förändringar gjorts. Bl a så har hydraulhammaren bytts ut från Atlas Copcos TEX 100 till Liftons LH110. Hammarens infästning har förbättrats, bandkonstruktionen har blivit kraftigare, radiostyrningsboxen är modernare. Sist i presentation finns en referenslista till respektive borrbandvagns ägare eller borrvagnsförare. Borrvagnen tillverkas i HAFO Geo-Service:s lokal i Kista, norr om Stockholm. Borrvagnarna är utvecklade och anpassade för nordisk terräng och klimat. HAFO 2000 är byggd för att klara borrmetoder, vissa tillval kan behövas, såsom; Viktsondering, hejarsondering, vingborrning, slagsondering, skruvprovtagning, kolvprovtagning (ST:I och ST:II), jordbergsondering (JB1, JB2 och JB3), totalsondering, foderrörsdrivning upp till id 90 mm, moränprovtagning, CPT-sondering, trycksondering, KC-sondering, sättning av grundvattenrör, vattenprovtagningsrör etc. Motorn är av märket Perkins. Storleken på motorn varierar beroende på om borrvagnen utrustas med kompressor eller inte. Nov 04

Sist i presentation finns en referenslista till respektive borrbandvagns ägare eller borrvagnsförare. Borrvagnen tillverkas i HAFO Geo-Service:s lokal i Kista, norr om Stockholm.

2 HAFO 2000 är uppbyggd med en ram som kombinerar styrka med låg vikt. Bandsymetrin är med ett upphöjt tandat hjul i framåt riktningen. Drivhjulet hjulet är tillverkat i aluminium och har en livslängd på c:a driftstimmar. Förutom drivhjulet är hjulen i bandet placerade i fyra par. Hjulen har en diameter av 300 mm och är inte luftfyllda. (OBS! Ej aluminium i fälgen som ger sig ). Var bandsida är försedd med en boggie vilket ger en säker körning i terrängen Mellan banden är det 800 mm och frigången upp till chassi är 350 mm. Undersidan av chassit är slät och har en demonterbar skiva i duralaluminium. Bandspänningen är hydraulisk med ställbart/låsbart tryck för hög tillförlitlighet och hållbarhet för larvbanden. De yttre bandbeslagen är tillverkade i fjäderstål för ökad hållbarhet mot slitage och knäckning. Hjulväxlarna har en dragkraft på 2300 kg:s styck vilket gör att man aldrig behöver tveka för framkomligheten när det gäller borrvagnens drivkraft. Hydrauliken drivs av en(1) eller två(2), beroende på om borrvagnen utrustas med kompressor, tryck- och flödesreglerade pumpar samt en kugghjulspump till hydraulhammaren. Tryckkraft på huvudcylindrar, hydraulhammare, hydraulchuck (4-24 ton) och stånglås (4-24 ton) är ställbart. På rotationskraft (lossdragning är alltid full kraft) är bägge riktningarna ställbara. Som hydraulhammare sitter som standard LIFTON LH110. Annat märke kan väljas om så önskas. Hydraulchucken är HAFO:s stora chuck, CR, med ett greppområde mellan mm. För att snabbt kunna växla till t ex sondstänger med diameter mm används en insatts, sk Agneinsatts. Flera backsatser finns i olika storlekar och är lätt utbytbara utifrån.

Hjulen har en diameter av 300 mm och är inte luftfyllda. (OBS! Ej aluminium i fälgen som ger sig ).

3 Stånglåset är HAFO:s nyutvecklade med 2 cylindrar/ klämbackar, öppning mm, vilket ger en fri öppning bakåt (dragstag måste lyftas ur). Stånglåset gejdrar på 2 stycken rundjärn upp/ner vilket bidrar till en viss flexibilitet vid skarvning av stängerna. Mer info på databladet för stånglåset. Radiostyrningen är av fabrikatet Datek. Radiostyrning av funktioner för körning, vinsch och borrning är standard. Som tillval kan man beställa t ex gaspådrag. Alla funktioner kan köras manuellt med spakar t ex om batteriet skulle ta slut i radiostyrningen Hydraulsystemet är beräknat och komponenterna är valda i samarbete med RPF, Hydraulsyd och SAUER Danfoss Både motor och hydrauloljan kan som tillval förses med diesel- och elvärmare för att underlätta kallstarter. Förvärmningen bidrar också till en längre livslängd på motorn och alla hydrauliska komponenter. Hydrauloljans tank är utrustad med givare för en varningslampa på panelen för låg nivå. Borrvagnen är lackad i blå 2-komponents epoxilack. Epoxilack har ett överlägset skydd mot slag, skyddar mot rostangrepp, ger en mycket hög hållfasthet mot slitage och är lätt att hålla ren. Petermäter sitter som ett universellt registreringsinstrument. Petermäter visar, beroende på metod, med siffror bl a tryckkraft, rotations- och matningshastighet, antal rotationsvarv. ENVI s givare, kraft, rotation, djup är monterade som standard men t ex Geotech s datainsamlingssystem kan också monteras. JB2 och JB3 finns som tillval. OBS! Ny standard på registreringsinstrumentet är aktuell.

Radiostyrning av funktioner för körning, vinsch och borrning är standard. Som tillval kan man beställa t ex gaspådrag.

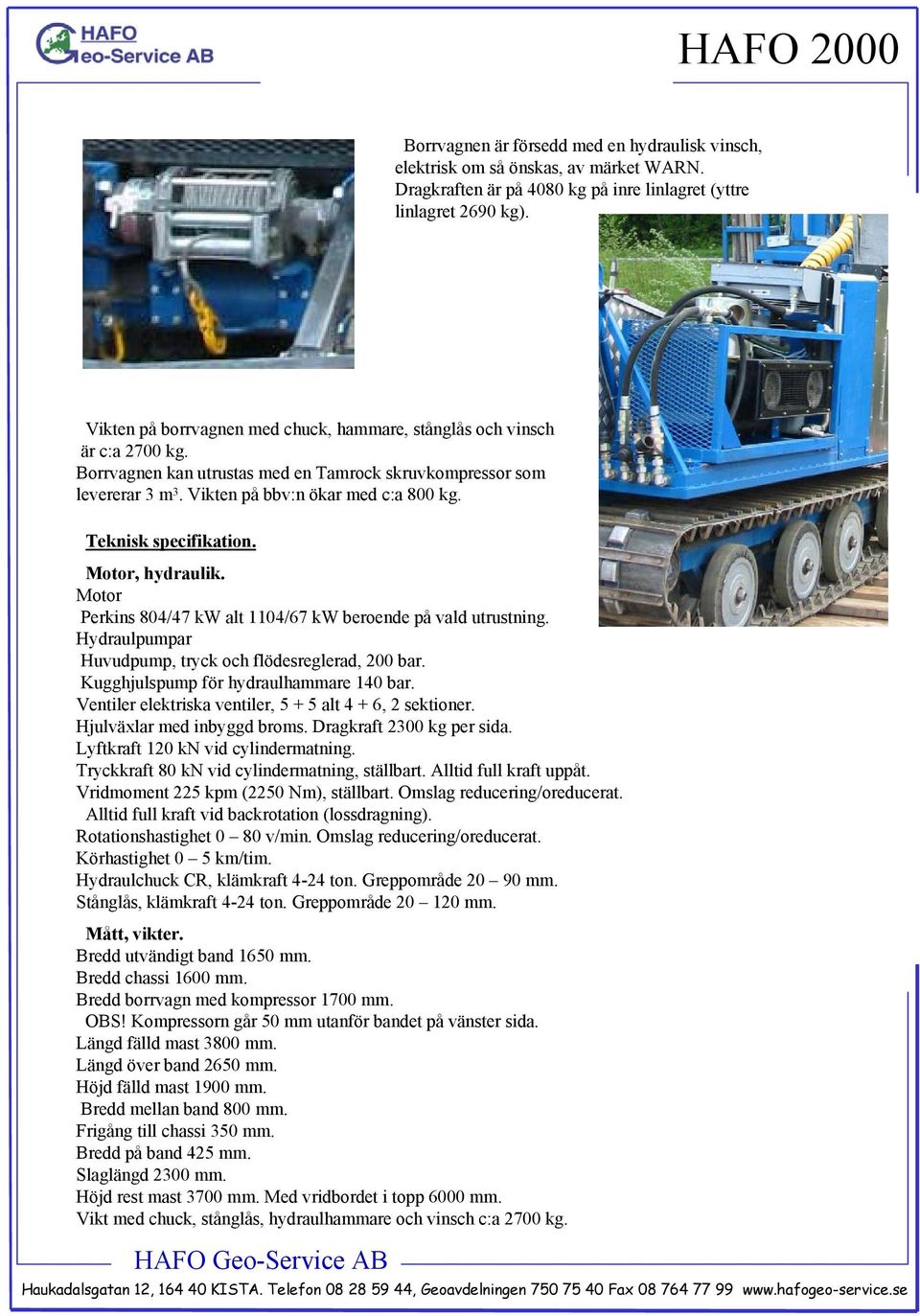

4 Borrvagnen är försedd med en hydraulisk vinsch, elektrisk om så önskas, av märket WARN. Dragkraften är på 4080 kg på inre linlagret (yttre linlagret 2690 kg). Vikten på borrvagnen med chuck, hammare, stånglås och vinsch är c:a 2700 kg. Borrvagnen kan utrustas med en Tamrock skruvkompressor som levererar 3 m 3. Vikten på bbv:n ökar med c:a 800 kg. Teknisk specifikation. Motor, hydraulik. Motor Perkins 804/47 kw alt 1104/67 kw beroende på vald utrustning. Hydraulpumpar Huvudpump, tryck och flödesreglerad, 200 bar. Kugghjulspump för hydraulhammare 140 bar. Ventiler elektriska ventiler, alt 4 + 6, 2 sektioner. Hjulväxlar med inbyggd broms. Dragkraft 2300 kg per sida. Lyftkraft 120 kn vid cylindermatning. Tryckkraft 80 kn vid cylindermatning, ställbart. Alltid full kraft uppåt. Vridmoment 225 kpm (2250 Nm), ställbart. Omslag reducering/oreducerat. Alltid full kraft vid backrotation (lossdragning). Rotationshastighet 0 80 v/min. Omslag reducering/oreducerat. Körhastighet 0 5 km/tim. Hydraulchuck CR, klämkraft 4-24 ton. Greppområde mm. Stånglås, klämkraft 4-24 ton. Greppområde mm. Mått, vikter. Bredd utvändigt band 1650 mm. Bredd chassi 1600 mm. Bredd borrvagn med kompressor 1700 mm. OBS! Kompressorn går 50 mm utanför bandet på vänster sida. Längd fälld mast 3800 mm. Längd över band 2650 mm. Höjd fälld mast 1900 mm. Bredd mellan band 800 mm. Frigång till chassi 350 mm. Bredd på band 425 mm. Slaglängd 2300 mm. Höjd rest mast 3700 mm. Med vridbordet i topp 6000 mm. Vikt med chuck, stånglås, hydraulhammare och vinsch c:a 2700 kg. Haukadalsgatan 12, KISTA. Telefon , Geoavdelningen Fax

Teknisk specifikation. Motor, hydraulik. Motor Perkins 804/47 kw alt 1104/67 kw beroende på vald utrustning. Hydraulpumpar Huvudpump, tryck och flödesreglerad, 200 bar.

5 Övrigt. Hydraulisk bandspänning. Systemet låsbart för längre livslängd på banden. Radiostyrning av märket Datek, Borrning och körning samt mätpaus för Geoprinter är kombinerat i samma manöverbox. Hydraulhammare LIFTON LH110. Borrnacke R32. Samma modell till samtliga HAFO-borrvagnar. Spolanslutning med klokoppling komplett med 3-vägskran, vilket förenklar om man vill använda luft som spolmedia, flödeskontroll och manometer. Anslutning finns för att t ex ansluta kaxavledare. (eventuellt elektrisk kran), Arbetsbelysning riktad mot mastfot. Arbetsbelysning i masttopp. Körbelysning riktad framåt. Varningsljus sk saftblandare på teleskopfäste. 2 st jeepdunkar á 20 liter alternativt fast dieseltank med en rymd på 60 liter. 2 stångkoger, ett fast på vagnchassi och ett fast på masten. Skruvstycke, Superior 140 mm. Miljöhydraulolja om kunden önskar. Som tillval finns bl a; Stödben, s k labbar. Schaktblad. Hejartillsats, sonderingsmetod Hfa. Kedjematning för att få en låg höjd vid matning. Lyft- och tryckkraft enligt överenskommelse Högtryckspump för vatten, CAT 1010 eller efter kundens önskemål. Motorvärmare, diesel + el, med tidur. Värmare för hydraulolja. Borrnacke R38 Kaxavledare. Elektrisk dieselpump för att fylla dieseltanken. Reservation för positiva produktförändringar i samförstånd med kund. Referenslista HAFO Georent i Sverige AB, tillverkningsår Leverans till Norge, tillverkningsår Vägverket Solna, tillverkningsår Vägverket Härnösand, tillverkningsår Leverans till Finland, tillverkningsår Vägverket Umeå, tillverkningsår Haukadalsgatan 12, KISTA. Telefon , Geoavdelningen Fax

Spolanslutning med klokoppling komplett med 3-vägskran, vilket förenklar om man vill använda luft som spolmedia, flödeskontroll och manometer. Anslutning finns för att t ex ansluta kaxavledare.
