1 Batteribackuper Produktkatalog Säker energi med innovativ reservkraft 1

2 Om Milleteknik AB Milleteknik AB grundades 1993 av vår VD & ägare Magnus Lund. Vi utvecklar, tillverkar och marknadsför reservkraft med fokus den nordiska marknaden. Vi har nästan 25 års erfarenhet och är ett spännande entreprenörsstyrt och miljötänkande bolag med egen forskning, produktutveckling & tillverkning inom kraftelektronik. Med våra energisnåla produkter är vi marknadsledande batteribackuper inom industri-, skydd & säkerhetsbranschen i Sverige. Milleteknik ligger i Partille utanför Göteborg, och är ca: 25 anställda. Magnus Lund VD & Konstruktionschef Våra kärnvärden VI VÄRDERAR KVALITET i allt vi gör och därför är kvalitet grundläggande för företagets arbetssätt. Vi levererar alltid slutprodukter av högsta kvalitet och ska överträffa kundens förväntningar om och om igen. Vår företagskultur bygger att ständigt utveckla kompetensen hos våra medarbetare, starkt engagemang, hög delaktighet och välfungerande processkultur för att kunna uppnå rätt från mig, våra kvalitetsmål och effektivisera våra produkter samt arbetssätt. Avvikelser och förbättringsförslag används som en värdefull informationskälla för ytterligare förbättringar i företaget och hanteras genom väletablerade processer. Vår Vision Milleteknik skall Vid dimensionering och val av reservkraft, vara erkänd som det självklara produktvalet den Europeiska säkerhetsmarknaden. VI VÄRDERAR INNOVATION Innovation för oss handlar om nytänkande som vi inte är främmande för; att tänka utanför boxen, att ligga steget före. En inriktning som utgör grunden till löpande idéprocess som genomsyrar företaget, lite av nerven i vårt företagande. Den för med sig många utmaningar men är en av våra viktigaste verktyg för att skapa vår framtid. Utmaningar inspirerar oss och är källan till att företaget växer. Vi lyssnar kundens behov för att tillsammans identifiera anpassade lösningar. VI VÄRDERAR ANSVARSFULLHET......"Att ta ansvar innebär att vara litlig, att våga, att förverkliga beslut, att vi utför våra dagliga arbetsuppgifter omsorgsfullt och noggrant, med våra kunder och företagets bästa i åtanke. Vi ser möjligheter i allt vi gör och är flexibla i våra sätt att lösa problem tillsammans med kunder och kollegor. Företaget tar ansvar för produkterna, vi lovar det vi kan hålla och levererar i tid - hos oss ser vi det som en förmån att få ta ansvar". Kontaktpersoner Jonas Snis Linus Oscarsson Cecilia Lind Anders Bengtsson Försäljning Batteribackuper jonas.snis@milleteknik.se Försäljningschef linus.oscarsson@milleteknik.se Innesälj/Order order@milleteknik.se Support/Reklamation support@milleteknik.se

3 Innehållsförteckning ECO Serien Sida 4 BAS Serien Sida 5 NEO Serien Sida 6 RACK Serien Sida 7 NYHET! EN54 Serien Sida 8 NOVA Serien Sida 9 NYHET! SSF Serien Sida 10 PoE Serien Sida 11 NYHET! Övriga artiklar Sida 12 Batterihyllor/Batteriboxar Sida 13 Batterier Sida 14 Om Batterier Sida 15 Villkor Sida 16 Tillvals Sida 17 NYHET! 3

4 ECO Serien Prisvärda Primärswitchade 12V/24V Batteribackuper för mindre till medelstora system. ECO Serien ECO Serien präglas av enkelhet, hög kvalité till rätt pris och driftsäkerhet. Milletekniks batteribackuper är samtliga primärswitchade med mycket hög verkningsgrad; >80%. DIN monterade nätaggregat (XS) möjliggör uppgradering av nätaggregat när systemen växer. 19 vinklar medföljer i ECO XS som också kan utökas med batteribox för utökad reservdrifttid. IP-Klass 20. Teknisk fakta: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - Lysdiodsindikering skåpets front Antal avsäkrade utgångar som standard: 2 avsäkrade utgångar; ECO XXS2/XS 1 avsäkrad utgång; ECO Mini Larmfunktioner som standard: - Nätavbrott alt. Låg batterispänning Artikel 12V Batteribackuper Spänning Max möjliga strömuttag Max Möjliga Batterikapacitet i kapsling Montage E-nr Mått HxBxD ECO Mini/2,4Ah 12V 1,5A 2x1,2Ah (ingår) Vägg x145x50mm 24V Batteribackuper ECO Mini/1,2Ah 24V 1A 2x1,2Ah (ingår) Vägg x145x50mm ECO XXS2/3,2Ah 24V 1A 2x3,2Ah (ingår) Vägg x215x130mm ECO XXS2 24V 3A 2x7,2Ah Vägg x215x130mm ECO XXS2/7,2Ah 24V 3A 2x7,2Ah (ingår) Vägg x215x130mm ECO XXS2 24V 5A 2x7,2Ah Vägg x215x130mm ECO XXS2/7,2Ah 24V 5A 2x7,2Ah (ingår) Vägg x215x130mm ECO 2730-XS 24V 3A 2x14Ah Vägg/ (5HE) x395x145mm ECO XS 24V 5A 2x14Ah Vägg/ (5HE) x395x145mm ECO XS 24V 10A 2x14Ah Vägg/ (5HE) x395x145mm Uppfyller kraven enligt följande svenska & europeiska regelverk och normer; Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. 4

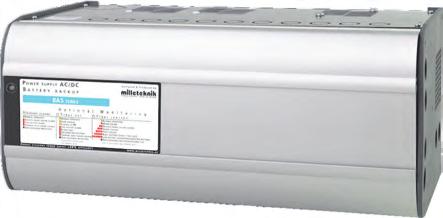

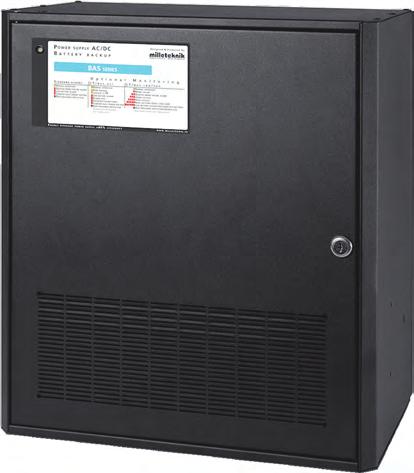

5 BAS Serien Moduluppbyggda 24V Batteribackuper avsedda för medelstora till större system. BAS Serien erbjuder flexibilitet, hög tillförlitlighet och avancerad teknik till ett rimligt pris. BAS Serien används främst till anläggningar där kraven är högre och där belastningarna kräver större nätaggregat och längre reservdrifttider. BAS-Seriens nätaggregat är självklart primärswitchade med mycket hög verkningsgrad; >80%. BAS XM och BAS XL kan uppgraderas med batteriboxar för ytterligare reservdrifttidsbehov upp till 4x45Ah. BAS 19 erbjuder 2 olika batterihyllor som tillval upp till 150Ah batterier per batterihylla. IP-Klass 20. BAS Serien Teknisk fakta: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - Lysdiodsindikering skåpets front - Sabotagekontakt som standard Antal avsäkrade utgångar som standard: 1 avsäkrad utgång Larmfunktioner som standard: - Nätavbrott alt. Låg batterispänning - Sabotage Bild Artikel Spänning 24V Batteribackuper Max möjliga strömuttag Max Möjliga Batterikapacitet i kapsling Montage E-nr Mått HxBxD BAS XM 24V 5A 2x20Ah Vägg/ (5HE) x430x200mm BAS XM 24V 10A 2x20Ah Vägg/ (5HE) x430x200mm BAS XL 24V 10A 2x45Ah Vägg/ (12HE) x420x225mm BAS XL 24V 20A 2x45Ah Vägg/ (12HE) x420x225mm BAS XL 24V 30A 2x45Ah Vägg/ (12HE) x420x225mm BAS V 10A Batterihylla krävs Se sidan 13 (5HE) x430x210mm BAS V 20A Batterihylla krävs Se sidan 13 (5HE) x430x210mm BAS V 30A Batterihylla krävs Se sidan 13 (5HE) x430x210mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Uppfyller kraven enligt följande svenska & europeiska regelverk och normer; 5

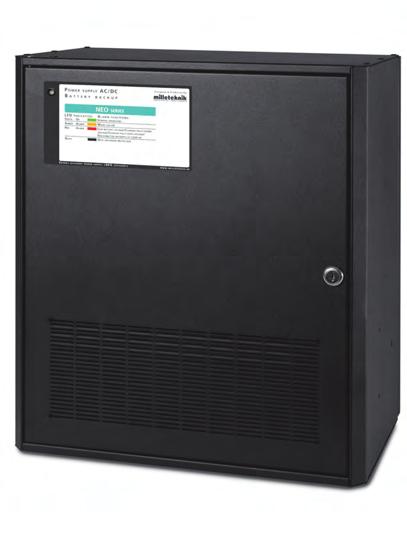

6 NEO Serien NEO Serien EN Godkända 12V/24V Batteribackuper för mindre till större system. NEO Serien är certifierad enligt elsäkerhetsgodkännande EN Serien erbjuder hög driftsäkerhet, enkelhet och hög verkningsgrad i kombination med flertalet larmfunktioner som standard. DIN monterade nätaggregat möjliggör uppgradering av nätaggregat när systemen växer. 19 vinklar medföljer till samtliga NEO Batteribackuper för montage i 19 Rack alternativt väggmontage. Systemen kan också utökas med batteribox och batterihyllor för längre reservdrifttider. IP-Klass 20. Teknisk fakta: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - 2 avsäkrade utgångar - Lysdiodsindikering skåpets front - Sabotagekontakt som standard - NEO XM & XL är utrustade med truckhandske för anslutning av batterihylla/batteribox. Antal avsäkrade utgångar som standard: 2 avsäkrade utgångar Larmfunktioner som standard: - Nätavbrott (Utgång 1) - Låg batterispänning, Under/Överspänning, Frånkopplat batteri vid uppstart (Utgång 2) - Sabotage Max möjliga Max Möjliga Artikel Spänning strömuttag Batterikapacitet i kapsling Montage E-nr Mått HxBxD 12V Batteribackuper NEO XS 12V 5A 2x14Ah Vägg/ (5HE) x395x145mm NEO XM 12V 10A 2x20Ah Vägg/ (5HE) x430x200mm 24V Batteribackuper NEO XS 24V 3A 2x14Ah Vägg/ (5HE) x395x145mm NEO XS 24V 5A 2x14Ah Vägg/ (5HE) x395x145mm NEO XS 24V 10A 2x14Ah Vägg/ (5HE) x395x145mm NEO XM 24V 5A 2x20Ah Vägg/ (5HE) x430x200mm NEO XM 24V 10A 2x20Ah Vägg/ (5HE) x430x200mm NEO XL 24V 5A 2x45Ah Vägg/ (5HE) x420x225mm NEO Serien kommer att uppdateras för fler funktioner under 2017! NEO XL 24V 10A 2x45Ah Vägg/ (5HE) x420x225mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Uppfyller kraven och testad enligt följande svenska & europeiska regelverk och normer; EN Europeisk elsäkerhetsnorm. 6

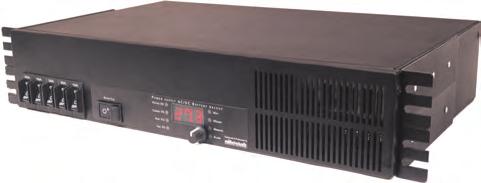

7 Rack Serien 19 Rack monterbara 24V/48V Batteribackuper för medelstora till större system. Rack Serien erbjuder batteribackuper avsedda för att monteras i rack. Med vår Rack serie erbjuder vi nytänkande då säkringarna manövreras via panelmonterade säkringar i fronten (utbytbara) och utgångarna via jackbara 6 mm2 plintar kapslingens rygg/baksida. I ryggen hittar man också en jackbar larmplint med totalt 3 separata utgångar samt en RS485 utgång som möjliggör kommunikation mot överordnade system som option. Vill man inte blotta de jackbara utgångarna i ryggen så monteras ett smidigt "hus" med kabelgenomföringar för dragavlastning i ryggen. Huset beställs separat och skall monteras om tanken är att batteribackupen skall driva en anläggning som skall vara EN54-4/SBF110:7 godkänd. RACK Serien är certifierad och godkänd av Sveriges provningsanstalt, SP enligt EN54-4 samt SBF 110:7. IP-Klass 30. NEO RACK Serien Teknisk fakta: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - Larmindikering skåpets front - Display för realtidsövervakning Antal avsäkrade utgångar som standard: 2 avsäkrade utgångar/option 5 utgångar (endast från fabrik). Larmfunktioner som standard: Utgång 1: Nätavbrott med tidsfördröjning (0 min, 3 min, 15 min & 1h) Utgång 2: Låg batterispänning Utgång 3: Överspänning, Underspänning, Backström Nätaggregat, Cellslutning, Djupurladdat batteri, Åldrat batteri, Frånkopplat batteri (inom 10 sek), Batterikapacitet för låg samt Hög/Låg temperatur. Artikel 24V Batteribackuper 48V Batteribackuper Spänning Max möjliga strömuttag Max Möjliga RACK HE 24V 15A Batterihylla krävs Se sidan 13 RACK HE 24V 25A Batterihylla krävs Se sidan 13 RACK HE 48V 7A Batterihylla krävs Se sidan 13 RACK HE 48V 13A Batterihylla krävs Se sidan 13 Batterikapacitet i kapsling Montage E-nr Mått HxBxD R e l e a s e Q 2 (1HE) x438x280mm (2HE) x438x280mm (1HE) x438x280mm (2HE) x438x280mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Testad, Certifierad och godkänd enligt följande svenska & europeiska regelverk och normer; SBF 110:7. Svensk brandsäkerhetsnorm. Krav enligt svensk lagstiftning vid brandlarmsanläggningar. EN Europeisk brandsäkerhetsnorm. Krav enligt europeisk lagstiftning vid brandlarmsanläggningar. EN *. Europeisk elsäkerhetsnorm. (*Certifikat under 2017). 7

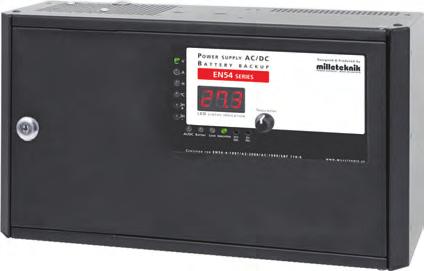

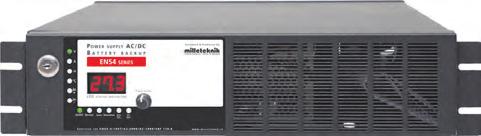

8 EN54 Serien EN54 Serien EN54-4/SBF 110:7 Certifierade 24V/48V Batteribackuper för brandlarm, externa larmdon & talat utrymning. Våra certifierade produkter är anpassade för att uppfylla skydd- & säkerhetsstandarder enligt EN54-4 A2/2008 avsedda för brandlarm, externa larmdon och talat utrymning samt EN (EN XM) avsedda för rökluckestyrning. Våra kapslingar är konstruerade både mekaniskt och elektriskt för att uppfylla dessa krav. EN54 Serien är certifierade av Svenska Provningsanstalten enligt SBF 110:7, samt EN54-4. IP-Klass 30. Teknisk fakta: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - Larmindikering skåpets front - Display för realtidsövervakning - Sabotagekontakt som standard Antal avsäkrade utgångar som standard: 2 avsäkrade utgångar Larmfunktioner som standard: Utgång 1: Nätavbrott med tidsfördröjning (0 min, 3 min, 15 min & 1h) Utgång 2: Låg batterispänning Utgång 3: Sabotage, Överspänning, Underspänning, Backström Nätaggregat, Cellslutning, Djupurladdat batteri, Åldrat batteri, Frånkopplat batteri (inom 10 sek), Batterikapacitet för låg, Hög/Låg temperatur & möjlighet för Indikering för enkelt jordfel + / - Max Möjliga Artikel Spänning Max möjliga strömuttag Batterikapacitet i kapsling Montage E-nr Mått HxBxD 24V Batteribackuper EN54 C-TEC 24V 1,5A 2x20Ah Vägg x404x110mm EN XM 24V 5A 2x20Ah (Max anslutningsbar batterikapacitet=60ah) EN XM 24V 10A 2x20Ah (Max anslutningsbar batterikapacitet=100ah) Vägg/ (5HE) Vägg/ (5HE) x430x200mm x430x200mm EN S 24V 10A Batterihylla krävs (Max anslutningsbar batterikapacitet=120ah) EN S 24V 20A Batterihylla krävs (Max anslutningsbar batterikapacitet=240ah) (3HE) x493x368mm (3HE) x493x368mm 48V Batteribackuper EN S 48V 10A Batterihylla krävs (Max anslutningsbar batterikapacitet=120ah) (3HE) x493x368mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Testad, Certifierad och godkänd enligt följande svenska & europeiska regelverk och normer; SBF 110:7. Svensk brandsäkerhetsnorm. Krav enligt svensk lagstiftning vid brandlarmsanläggningar. EN Europeisk brandsäkerhetsnorm. Krav enligt europeisk lagstiftning vid brandlarmsanläggningar. 8

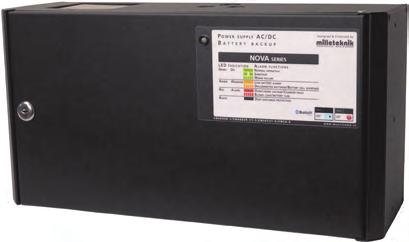

9 NOVA Serien Moduluppbyggda 12V/24V Batteribackuper för integrerade säkerhetssystem, passersystem & brandlarm. Vi är glada att presentera ett helt nytt koncept i Milletekniks produktsortiment. FLX serien består av 4 olika batteribackuper; 5A-25A med plats för 2x20Ah batterier internt i enheten. Vid behov av större batterier skjuts en batteribox (med plats för upp till 2x45h batterier) in underifrån och kopplas ihop med ett kablage internt emellan enheterna. FLX systemet är testat och godkänt för upp till 4 batteriboxar (totalt upp 180Ah). XS2 kapslingen är breddad med 40mm vs. vår äldre XS kapsling- detta för att skapa mer plats internt för framförallt batterier. XS2 har numer även en kassett där nätaggregat och är monterade. Både XS2 & FLX är certifierade & godkända för att uppfylla skydd- & säkerhetsstandarder enligt; EN54-4 A2/2008 & SBF 110:7 (Brand & utrymningslarm), EN Security Grade 3 & SSF1014, Larmklass 1-3, (Inbrottslarm & Integrerade säkerhetssystem) & EN (Passersystem). Certifiering & tester är utförda av Sveriges Provningsanstalt (SP/RISE). Larm via växlande relä alternativt via RS485, option TCP/IP, RS232. IP-Klass 30. NOVA Serien Teknisk fakta: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - Larmindikering skåpets front - Bluetooth sändare för information om status (2018) - Sabotagekontakt som standard Antal avsäkrade utgångar som standard: 2 avsäkrade utgångar Larmfunktioner som standard: Utgång 1: Nätavbrott med tidsfördröjning (0 min, 3 min, 15 min & 1h) Utgång 2: Låg batterispänning, Låg systemspänning Utgång 3: Sabotage, Överspänning, Underspänning, Backström Nätaggregat, Cellslutning, Djupurladdat batteri, Åldrat batteri, Frånkopplat batteri (inom 10 sek), Batterikapacitet för Låg, Hög/Låg temperatur. Artikel Spänning Max möjliga strömuttag 12V Batteribackuper Max Möjliga Batterikapacitet i kapsling Montage E-nr Mått HxBxD NOVA XS2 12V 5A 2x14Ah Vägg/(5HE) x436x145mm NOVA XS2 12V 10A 2x14Ah Vägg/(5HE) x436x145mm 24V Batteribackuper NOVA XS2 24V 3A 2x14Ah Vägg/(5HE) x436x145mm NOVA XS2 24V 5A 2x14Ah Vägg/(5HE) x436x145mm NOVA XS2 24V 10A 2x14Ah Vägg/(5HE) x436x145mm NOVA FLX 24V 5A 2x20Ah Vägg/(5HE) x436x210mm NOVA FLX 24V 10A 2x20Ah Vägg/(5HE) x436x210mm R e l e a s e Q 2 NOVA FLX 24V 15A 2x20Ah Vägg/(5HE) x436x210mm NOVA FLX 24V 25A 2x20Ah Vägg/(5HE) x436x210mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Testad, Certifierad och godkänd enligt följande svenska & europeiska regelverk och normer; EN Europeisk säkerhetsnorm. Krav enligt europeisk lagstiftning vid passersystems anläggningar. SSF 1014, Larmklass 1-3. Svensk säkerhetsnorm. Krav enligt svensk lagstiftning vid inbrottslarmsanläggningar. EN Security Grade 3. Europeisk säkerhetsnorm. Krav enligt europeisk lagstiftning vid inbrottslarmsanläggningar. SBF 110:7. Svensk brandsäkerhetsnorm. Krav enligt svensk lagstiftning vid brandlarmsanläggningar. EN Europeisk brandsäkerhetsnorm. Krav enligt europeisk lagstiftning vid brandlarmsanläggningar. EN *. Europeisk elsäkerhetsnorm. (*Certifikat under 2017). 9

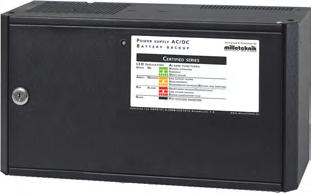

10 SSF Serien SSF Serien EN /SSF V Certifierade Batteribackuper avsedda för inbrottslarm & integrerade säkerhetssystem. Våra certifierade produkter är anpassade för att uppfylla skydd- & säkerhetsstandarder enligt EN och SSF1014 Larmklass 1-4. Kapslingarna är därför konstruerade både mekaniskt och elektriskt för att uppfylla dessa krav. Samtliga enheter är förberedda för kommunikation via RS485 alt. I2C. SSF Serien är certifierade av Sveriges Provningsanstalt enligt SSF1014 Larmklass 1-4*, samt EN enligt Security Grade 1-4. IP-Klass 30. Teknisk fakta: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - Lysdiodsindikering skåpets front - Sabotagekontakt som standard Antal avsäkrade utgångar som standard: TEQ-XM: 2 avsäkrade utgångar TEQ-XL/XXL: 10 avsäkrade utgångar Larmfunktioner som standard: Utgång 1: Frånkopplat batteri (10:e sek), Cellslutning, Åldrat batteri, Sabotage, Utlöst lastsäkring, Överspänning, Underspänning & Låg systemspänning Utgång 2: Nätavbrott med tidsfördröjning (0 min, 15 min, 1h & 4h) Utgång 3: Låg batterispänning Max möjliga strömuttag Möjlig Batterikapacitet i kapsling Godkänd medellast enligt certifiering Montage E-nr Bild Artikel Spänning Mått HxBxD 24V Batteribackuper klass 1/2 klass 3/4 SSF-TEQ-XM 24V 5A 2x20Ah 1,35A 0,55A Vägg x430x200mm SSF-TEQ-XL 24V 5A 2x45Ah 3,3A 1,25A Vägg x420x225mm SSF-TEQ-XXL 24V 10A 4x45Ah 6,8A 2,75A Vägg x420x225mm Underhållsfria batterier, se sidan 14. *Observera att batteribackupen skall ha kommunikation mot överordnat system vid larmklass 3-4. Testad, Certifierad och godkänd enligt följande svenska & europeiska regelverk och normer; SSF 1014, Larmklass 1-4. Svensk säkerhetsnorm. Krav enligt svensk lagstiftning vid inbrottslarmsanläggningar. EN Security Grade 1-4. Europeisk säkerhetsnorm. Krav enligt europeisk lagstiftning vid inbrottslarmsanläggningar. 10

11 PoE Serien Power over Ethernet Vägg/19 24V Batteribackuper för mindre till större system. Produktserierna bygger i grunden NOVA serien samt vår RACK serie. PoE Switchen matas internt med 24VDC och omvandlar spänningen till 48VDC för att driva PoE switchen. Genom att batteribackupen är en 24VDC batteribackup räcker det med ansluta 2 st batterier. Givetvis är systemet utrustat med 2 st avsäkrade utgångar - 1 till PoE switchen och 1 till t.ex ett passersystem. 19 vinklar medföljer till samtliga PoE Batteribackuper för montage i 19 Rack alternativt väggmontage (endast XS2 & FLX). Systemen kan också utökas med batteribox eller batterihyllor för längre reservdrifttider. IP-Klass 30. Teknisk fakta Batteribackup: - Skydd mot överlast, överspänning, övertemperatur, slutning och djupurladdning. - 2 avsäkrade utgångar (1 utgång används till att driva PoE switchen) - Lysdiodsindikering skåpets front - Sabotagekontakt som standard PoE Serien Antal avsäkrade utgångar som standard: 1+1 avsäkrad utgång (PoE + 24V) Larmfunktioner som standard: - Nätavbrott (Utgång 1) - Låg batterispänning, Under/Överspänning, Frånkopplat batteri vid uppstart samt larm för portfel / brott ethernetkabel (Utgång 2) - Sabotage (ej 1HE) Artikel Spänning Max möjliga strömuttag Antal PoE+ utgångar PoE Budget Max Möjliga Batterikapacitet i kapsling Montage E-nr Mått HxBxD 24V Batteribackuper PoE XS2/4p 24V 5A 4 st 120W/5A 2x14Ah Vägg/ x436x145mm PoE XS2/4p 24V 10A 4 st 130W/5,4A 2x14Ah Vägg/ x436x145mm PoE FLX/8p 24V 15A 8 st 250W/10,4A 2x20Ah Vägg/ x436x210mm PoE FLX/8p 24V 25A 8 st 250W/10,4A 2x20Ah Vägg/ x436x210mm PoE HE/8p 24V 15A 8 st 250W/10,4A Batteroihylla krävs Se sidan x438x280mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Specifikation PoE switch. 6/11-portars Layer 2+ Fast Ethernet Switch 10M / 100M / 1000M med 4/8 portar PoE utgångar. Switchen stöder IEEE 802.3af/at Power over Ethernet-standarden (15,4W/30,8W) per port & 130W/250W maximal strömförbrukning per system. Stöd för följande nätverksstandarder: IEEE BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT, IEEE 802.3x Flow Control, IEEE af/at Power over Ethernet (PoE+) Funktioner: Antal portar: 6/11 st 10/100/1000BaseT(X) med 4/8 st Power over Ethernet Portar, MAC Address storlek: 2K. 8 portars PoE switchen har också 1 st SFP (fiber) Uplink port, samt 2 st Gigabit Uplink (RJ45) portar. Överföringsmetod: Lagra och vidarebefordra. Larm för Port Failure. Power Input/ Power Output/ Power Budget: 24VDC/ 48VDC/ Total PoE strömuttag 130W alt. 250W, 30,8W per port MAX. R e l e a s e Q 2 Uppfyller kraven enligt följande svenska & europeiska regelverk och normer; 11

12 Övriga artiklar Övriga artiklar Bild Artikel Produktinformation Power 4 Vision T-PoE L Power4Vision 24VAC/5A Power4Vision 24VAC/10A Power4Vision 24VAC/15A Kapslade nätaggregat 12V/24VDC PoE Injector IN; 24VDC, UT; 48VDC. 4-portar 120W/Max 30,8W/port PoE standard; IEEE802.3af, IEEE802.3at. Används med fördel för att strömförsörja ex. IP-kameror. Strömförsörjning 24VAC/5A, 10 st F2A 24VAC avsäkrade utgångar. Används med fördel för att strömförsörja ex. analoga kameror. Levereras inkl. färdig 230V kabel med stickkontakt. Endast för montage. Strömförsörjning 24VAC/10A, 20 st F2A 24VAC avsäkrade utgångar.används med fördel för att strömförsörja ex. analoga kameror. Levereras inkl. färdig 230V kabel med stickkontakt. Endast för montage. Strömförsörjning 24VAC/15A, 30 st F2A 24VAC avsäkrade utgångar.används med fördel för att strömförsörja ex. analoga kameror. Levereras inkl. färdig 230V kabel med stickkontakt. Endast för montage. AGG B2 Kapslat låsbart nätaggregat 12V/2A. Ställbar utspänning +-10%. Dragavlastning och kabelgenomföring. Termiskt avsäkrad. Spänning/ Ström E-nr Mått HxBxD 24V DC x103x33mm 24VAC/1x5A x485x120mm 24VAC/2x5A x485x120mm 24VAC/3x5A x485x120mm 12V/2A x65x60mm AGG B2 Kapslat låsbart nätaggregat 24V/1A. Ställbar utspänning +-10%. Dragavlastning och kabelgenomföring. Termiskt avsäkrad. 24V/1A x65x60mm AGG B3 Kapslat låsbart nätaggregat 24V/1A. Ställbar utspänning +-10%. Dragavlastning och kabelgenomföring. Termiskt avsäkrad. 24V/1A 185x145x50mm AGG B3 Kapslat låsbart nätaggregat 24V/3A. Ställbar utspänning +-10%. Dragavlastning och kabelgenomföring. Termiskt avsäkrad. 24V/3A x145x50mm DIN monterade nätaggregat 12V/24VDC DR MEANWELL Nätaggregat 12V/10A DIN. 120W. 12V/10A x66x100mm DR MEANWELL Nätaggregat 24V/5A DIN. 120W. 24V/5A x66x100mm DRP MEANWELL Nätaggregat 24V/10A DIN. 240W. 24V/10A x125x100mm Installationsmateriel 10UT-B3 Avsäkrings 10UT i egen kapsling 12/24V DC x145x50mm SlingX-B3 Larmdonsövervaknings SlingX 4st utgångar i egen kapsling 24V DC x145x50mm 19R Panel/Linjal för upp till 3 st 10UT och eller SlingX x485x60mm Fuse Panel 19R Panel/Linjal för upp till 22 st automatsäkringar x485x60mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Uppfyller kraven enligt följande svenska & europeiska regelverk och normer; 12

13 Batterihyllor & Batteriboxar Bild Artikel Produktinformation Spänning Batterihyllor Golvhylla BS-Medium 24V BS-Large 24V BSF-Large Batterihylla Medium inkl. automatsäkring, kablage & Polskydd. Batterihylla Large inkl. automatsäkring, kablage & Polskydd. Batterihylla för golvplacering. Ställbara fötter. Används med fördel till frontmatade batterier tillsammans med BC-Panel 24V-FM. 24V 24V Batterikapacitet 2x28Ah 2x45Ah 2x75Ah 2x100Ah 2x120Ah 2x150Ah - 2x75Ah 2x100Ah 2x120Ah 2x150Ah 4xFT Batterier Antal HE E-nr Mått HxBxD 5HE x485x225mm 7HE x485x428mm 2-3HE x448x500mm Batterihyllor Tillbehör till golvhylla BC-Panel 24V BC-Panel 24V-FM BC-Panel 48V-FM Panel för anslutning av batterier med standardpoler. Inkl. automatsäkring och 24V kablage. Panel för anslutning av frontmatade batterier. Inkl. automatsäkringar och 24V kablage. Panel för anslutning av frontmatade batterier. Inkl. automatsäkringar och 48V kablage. 24V 24V 48V 2x75Ah 2x100Ah 2x120Ah 2x150Ah 4x Frontmatade batterier 4x Frontmatade batterier 1HE x425x200mm 1HE x425x200mm 1HE x425x200mm Batteriboxar BB-24V-XS Batteribox 24V XS. För utbyggnad av 24V XS Batteribackuper. Ej möjligt att få larm för frånkopplat batteri/ inkorrekt larm för åldrat batteri. 12V 4x14Ah 5HE x395x145mm Batterybox 12V-XS2 Batterybox 24V-XS2 Batteribox 12V XS2. För utbyggnad av 12V XS2 Batteribackuper. Ej möjligt att få larm för frånkopplat batteri/ inkorrekt larm för åldrat batteri. Batteribox 24V XS2. För utbyggnad av 24V XS2 Batteribackuper. Ej möjligt att få larm för frånkopplat batteri/ inkorrekt larm för åldrat batteri. 24V 4x14Ah 5HE x436x145mm 24V 4x14Ah 5HE x436x145mm Batterybox 24V-XM BB-24V-XL Batteribox 24V XM. För utbyggnad av 24V XM Batteribackuper. Ej möjligt att få larm för frånkopplat batteri/ inkorrekt larm för åldrat batteri. Certifierad för: EN54-4/SBF 110:7 & EN /SSF1014. Batteribox 24V XL. För utbyggnad av 24V XL Batteribackuper. Ej möjligt att få larm för frånkopplat batteri/ inkorrekt larm för åldrat batteri. 24V 4x20Ah 5HE x430x205mm 24V 4x45Ah 12HE x420x225mm Batteriboxar Batterybox 24V-FLX Batteribox 24V XFLX. För utbyggnad av 24V FLX Batteribackuper. Möjligt att få larm för frånkopplat batteri samt ett korrekt larm för åldrat batteri. Certifierad för: EN54-4/SBF 110:7 & EN /SSF V 2x45Ah 5HE x436x210mm Tillval, se sidan 17. Underhållsfria batterier, se sidan 14. Uppfyller kraven enligt följande svenska & europeiska regelverk och normer; 13

14 Underhållsfria Batterier UPLUS erbjuder ett av marknadens bredaste sortiment av ventilreglerade AGM batterier med 10+ & 12+ Design Life. Några exempel användningsområden för UPLUS industribatterier är rökluckor, passersystem, inbrottslarm & brandlarm. Batterier UPLUS Longlife batterier har utvecklats för system där hög driftsäkerhet och lång livslängd är primära behov. Batterierna testas i flera steg under tillverkningsprocessen för att möta de hårda krav som kunder inom säkerhetssegmentet ställer. UPLUS industribatterier har en hög blyhalt och tjocka plattor, detta ger batteriet en lång livstid och blir därför det naturliga valet för säkerhetskunder som prioriterar hög driftsäkerhet under lång tid. Bild Artikel Spänning Batterikapacitet Uplus Batterier 6-9 år Mått LxBxH (höjd inkl. poler) Vikt/st Terminal Antal per förpackning MT113-12V V 1,2Ah 97x43x58mm (+-1mm) 0,57kg Flatstift 4,8mm 20 MT113-12V V 3,2Ah 134x67x67mm (+-1mm) 1,35kg Flatstift 4,8mm 10 Uplus Batterier år MT113-12V V 7,2Ah 151x65x100mm (+-1mm) 2,36kg Flatstift 6,3mm 5 MT113-12V V 14Ah 151x98x101mm (+-1mm) 4,20kg Flatstift 6,3mm 5 MT113-12V V 20Ah 182x77x168mm (+-1mm) 6,00kg M5 Bult 2 MT113-12V V 28Ah 165x125x175mm (+-1mm) 9,50kg M5 Bult 2 MT113-12V V 45Ah 197x165x170mm (+-1mm) 14,50kg M6 Bult 2 MT113-12V75-01* 12V 75Ah 259x168x214mm (+-2mm) 21,00kg M6 Bult 1 MT113-12V100-01* 12V 100Ah 330x173x212mm (+-3mm) 30,00kg M8 Bult 1 MT113-12V120-01* 12V 120Ah 410x177x225mm (+-3mm) 37,60kg M8 Bult 1 MT113-12V150-01* 12V 150Ah 485x170x240mm (+-3mm) 43,50kg M8 Bult 1 Uplus Frontmatade Batterier +12 år MT114-12V55-FT*/** 12V 55Ah 277x106x222mm (+-2mm) 18,00kg M6 Bult 1 MT114-12V100-FT*/** 12V 100Ah 394x110x285mm (+-2mm) 35,60kg M6 Bult 1 MT114-12V125-FT*/** 12V 125Ah 551x110x287mm (+-2mm) 40,50kg M6 Bult 1 MT114-12V150-FT*/** 12V 150Ah 551x110x287mm (+-2mm) 46,00kg M6 Bult 1 Polskydd Terminal Cover M6 Terminal Cover M8 Artikelinformation 2xPolskydd passande för batterier med M5/M6 Bult. 1xRöd + 1xSvart. 2xPolskydd passande för batterier med M8 Bult. 1xRöd + 1xSvart. M5/M6 1 M8 1 *Observera att batterierna levereras direkt ifrån distributör. Det innebär att ni debiteras för en extra frakt. **BC-Panel FM (19 Panel för frontmatade batterier) krävs för inkoppling av batterier. 14

15 Vad kan ni förvänta er av agm batterier På den nordiska marknaden finns det en mängd olika fabrikat av AGM batterier. Milleteknik har noggrant långtidstestat och kapacitetstestat de batterier som vi säljer & marknadsför. Vi vågar därför stå att "våra" batterier hållar mycket hög kvalité. AGM batteriernas fördelar är: Inget underhåll, helt slutna gentemot gaser, väte eller läckagefria även om skalet spricker. Det finns olika typer av klassningar vad gäller batterier. Vi säljer 6-9 års batterier samt års batterier. Vanligt missförstånd-"vad är det för eurobat-klassificering era batterier?" EUROBAT ÄR EN BRANSCHORGANISATION Under 90-talet flyttades den större delen av batteritillverkningen till länder som Kina, Japan, Taiwan mfl. av kostnads & miljöskäl. Fordonsbatterier tillverkas fortfarande i Europa, dock ej industribatterier. EUROBAT tillhandahåller en guide som uppskattar livslängden batterier utifrån konstruktion och tillverkning- men det är ingen klassning. De asiatiska producenterna håller idag en hög kvalité, utför löpande tester och anger livslängden i enlighet med EUROBATS rekommendationer. Batterier Varför uppges amperetimmar vid en viss urladdningstid? Detta beror den s.k. Peukert effekten. Peukert formeln är bland annat relaterad till batteriets förmåga att avge ström och dess inre motstånd. Desto högre inre motstånd, -desto högre förluster vid laddning och urladdning, speciellt vid högre strömuttag. Detta innebär att ju snabbare batteriet urladdas dess lägre kapacitet i amperetimmar (Ah). Följdaktligen; om batteriet töms snabbare än 20 timmar så kommer ej angiven märkkapacitet (Ah) att uppnås. Detta gör att batteriet ser mycket bättre ut än vad det är i verkligheten. Hur länge håller ett batteri? Batteriets livslängd varierar kraftigt beroende hur det används, laddas, omgivningstemperatur och andra faktorer. I extrema fall kan stora variationer förekomma mellan olika fabrikat även om de märks som ex. 3-5 års batterier. Hur mäter man batteriets laddningstillstånd? Laddningstillståndet eller snarare djupet av urladdningen kan mätas genom att mäta spänningen. Detta ger dock inte något svar hur bra batteriet är i kapacitet (amperetimmar=ah). Endast ett belastningsprov kan visa detta. Milleteknik rekommenderar en laddspänning om 13,65V per 12V batteri. Hur gör man ett belastningsprov? När det är lösa sammankopplade celler med synliga poler/förbindningar så kan man belasta varje cell med en stor strömstyrka. Tänk dock att systemets reservdrifttid verkas under och efter testets genomförande. Ett annat sätt att säkerställa systemets reservdrifttid är att dimensionera rätt från början och sedan leverera en strömförsörjning med inbyggt belastningstest. Milleteknik erbjuder som ensam nordisk producent en lösning där strömförsörjningen själv belastningstestar batterierna varigt (5 sek) en gång/vecka. Systemet håller sedan reda batteriets status och larmar vid åldrade batterier. Detta system levereras i BAS Serien som tillval (T/BAS SDX) samt i vår SSF, EN54 och NOVA Serie som standard. Observera att våra tester är noggrant utprövade tillsammans med vår batterileverantör och vi kan därmed inte ge garantier om 100% korrekt funktion vid andra fabrikat. Urladdas batterierna då de inte används? Alla batterier självurladdas då de ej används. Graden av självurladdning beror typ av batteri, ålder och i första hand av lagringstemperaturen. Det kan variera mellan 1-15 % per månad. Generellt så har AGM batterierna den lägsta urladdningsgraden. Batterierna urladdas snabbare vid högre temperaturer. Livslängden kan också minska radikalt vid högre temperaturer. Dom flesta tillverkare verifierar detta som en 50 % minskning i livslängd för varje +9 grader som omgivningstemperaturen överstiger 25 grader Celsius. 15

16 Villkor Garanti/Servicevillkor Garanti 2 år. Ersättning för res/arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Garantitid 5 år kan ges mot 10% pristillägg om inte annat avtalats skriftligen. Villkor Reklamationshantering 1. Om återförsäljaren misstänker att varan är felaktig kontaktas alltid Milleteknik AB:s supportavdelning; , support@milleteknik.se om inte annat anges. Milleteknik AB erbjuder mail & telefonsupport för att distans avhjälpa eventuella fel i Milletekniks produkter. Support av Milletekniks produkter garanteras under maximalt 10 år. 2. Om varan har köpts via distributör/grossist skall denna kontaktas för reklamationshantering om inte annat anges. 3. Innan varan återsänds till Milleteknik AB skall återförsäljaren alternativt distributören alltid ha erhållit ett ärendenummer av Milleteknik AB:s supportavdelning. Vara som har sänts till Milleteknik AB utan ärendenummer återsänds utan vidare åtgärd. 4. Om varan något sätt misstänks vara felaktig så fakturerar Milleteknik AB reservdelar som skickas till kund, t.ex nätaggregat eller krets. Milleteknik AB undersöker och avgör om den aktuella produkten faller under garanti och krediterar därefter varan när utbytt krets och eller nätaggregat returnerats till Milleteknik AB. Returen av den felaktiga varan skall vara Milleteknik AB tillhanda inom 30 dagar annars avslutas reklamationsärendet och Ni erhåller därmed ingen kreditfaktura. 5. I vissa särskilda fall säljer Milleteknik AB kompletta ersättningsprodukter. Det gäller framförallt för mindre enheter såsom AGG serien eller ECO serien. Milleteknik AB undersöker och avgör om den aktuella produkten faller under garanti och krediterar därefter när den förmodat felaktiga produkten returnerats till Milleteknik AB. Returen av den felaktiga varan skall vara Milleteknik AB tillhanda inom 30 dagar annars avslutas reklamationsärendet och Ni erhåller därmed ingen kreditfaktura. 6. I vissa särskilda fall tar Milleteknik AB tillbaka kompletta produkter för reparation och återställande av funktion. Dessa enheter returneras sedan tillbaka till kund. Om varan konstateras falla under ej garanti faktureras kund för reparation och återställande av produkten. 7. Alla utbytta artiklar, eller kompletta produkter, skall vid åberopande av garanti alltid skickas tillbaka till Milleteknik AB. Milleteknik AB undersöker och avgör om den aktuella produkten faller under garanti och krediterar i dessa fall inköpt reservdel eller produkt. Returen skall vara Milleteknik AB tillhanda inom 30 dagar annars avslutas reklamationsärendet och Ni erhåller därmed ingen kreditfaktura. Ersättning vid byte av krets och eller byte av nätaggregat All service som återförsäljaren eller installatören avser att få ersättning för från Milleteknik AB skall föregås av ett ärendenummer och godkännande av Milleteknik AB. Milleteknik AB skall alltid ges möjligheten att utföra servicen i egen regi. Ersättningsanspråksblankett erhålls av Milleteknik AB och skall vara ifylld som ifyllningsbar pdf. Återförsäljaren ersätts med 400 SEK per varje objekt (inkl. den 1:a enheten), därefter 200 kr per varje efterföljande enhet i objektet. Ersättningsnivå gäller för en maxkostnad om SEK/arbetsdag. Reseersättning samt övertidsersättning utbetalas ej. Vi räknar med att byte av kretset och eller nätaggregat i alla lägen inte skall ta mer än maximalt 30 minuter. Villkor för utbetalning av eventuellt ersättningsanspråk Milleteknik AB skall vara informerade om att återförsäljaren utför service av enheten och Milleteknik AB skall därmed ha fått möjligheten att utföra servicen i egen regi. Ersättningsanspråksblankett erhålls av Milleteknik AB:s supportavdelning och skall vara ifylld som ifyllningsbar pdf. Handskriven blankett/dokument godkänns ej. Leveransvillkor Fritt vårt lager i Partille, Incoterms Exworks om inte annat har avtalats skriftligen. Betalningsvillkor Kredit lämnas efter sedvanlig kreditprövning, normalt 30 dagar netto. Kreditbeloppets storlek bedöms för varje enskild kund. Dröjsmålsränta debiteras med 12% från förfallodagen. Kostnader i samband med inkasso debiteras i efterhand. Priser Prisöversyn sker halvårsvis. Batteripriser justeras löpande med hänsyn till bly och valutakurser. Offertpriser gäller för max 3 månader. Priserna gäller exkl. moms. Produktutförande Enligt tillverkarens specifikation vid leveranstillfället. Vi förbehåller oss rätten att utan föregående avisering ändra produktspecifikationer. 16

17 Tillvals Bild Artikel Produktinformation Spänning M ö j l i g montering i följande produkter E-nr Larm T/BAS LKA L T/BAS-SDX- XM L plats T/BAS-SDX- XL/ L Avancerat larm LKA. Nätavbrott med tidsfördröjning, Låg batterispänning, Utlöst lastsäkring (Ej HS), Frånkopplat batteri (inom 10 sek), Under/Överspänning, Låg systemspänning. Larm med självdiagnostik SDX. Nätavbrott med tidsfördröjning, Låg batterispänning, Utlöst lastsäkring (Ej HS), Åldrat batteri, Frånkopplat batteri (inom 10 sek), Under/Överspänning, Låg systemspänning. 24V 24V 24V modul- Moder Moder eco serien bas serien XL, XM XL/ neo serien en54 serien nova serien PoE serien 19R/ Fusepanel Tillvals Avsäkrings Avsäkrings 4 utgångar. 4 st T-4UT D-Sub L 1-poligt avsäkrade utgångar som standard med F2A. Max totalström=10a. Larm för utlöst lastsäkring via växlande larmrelä. et fås larmet för utlöst lastsäkring via summalarmutgång et. Dubbla ingångar förenklar vid service (endast om et jackas). 12V/24V A XS XL, T-8UT L Avsäkrings 8 utgångar. 8 st 1-poligt avsäkrade utgångar som standard med F2A. Max totalström=16a. Larm för utlöst lastsäkring via växlande larmrelä. Dubbla ingångar förenklar vid ev. service. 12V/24V B/C FLX FLX Avsäkrings 10 utgångar. 10 st T-10UT L 2-poligt avsäkrade utgångar som standard med F2A. Max totalström=20a. Larm för utlöst lastsäkring via växlande larmrelä. Dubbla ingångar förenklar vid ev. service. Polaritetsskyddad. 12V/24V D XL, XL XM 19R Säkringsbrytare Fuse Switch C5A 2xC5A Automatsäkringar 12V/24V C XL, XL FLX FLX Fusepanel Fuse Switch C10A 2xC10A Automatsäkringar 12V/24V C XL, XL FLX FLX Fusepanel Larmdonsövervaknings T-SlingX L Larmdonsövervakning slingx används för övervakning och avsäkring av externa larmdon, t.ex sirener. Kan användas i stjärnnät. Ställbar för både positiv & negativ logik. 24V C XL, XM. XL XM 19R Spänningsomvandlare T-DC/ DC12V1A L Spänningsomvandlare 24V-12V/1A. Används för att omvandla 24V till en 12V/1A utgång. 24V A XS XL, XS, XL T-DC/JFI 2,5A D-Sub L 1. Används för att omvandla 24V till (ställs via dipswitch); 13,6V/3A, 15V/3A alt. 18V/2,5A. 2. Kan också användas som jordfelsindikering + -. med fördel et i NEO, NOVA resp. PoE Serien. 24V A XS XL, T-DC/DC 12V 5A L Spänningsomvandlare 24V-12V/5A. Används för att omvandla 24V till en 12V/5A utgång. 24V A XL, XL Åskskydd T-SPD L Åskskydd. ets 230V ingång som skydd mot överspänning och åsknedslag. 230V X (Ej Mini) Uppfyller kraven enligt följande svenska & europeiska regelverk och normer;

18 Telefon Order / Sälj Webhandel-milleteknik.se order@milleteknik.se Support support@milleteknik.se Kundinformation & Övriga Ärenden info@milleteknik.se 18 Milleteknik AB Ögärdesvägen 8B, Partille Tel info@milleteknik.se ver.2017_1 Katalogansvarig: Linus Oscarsson
