PASSER- & SÄKERHETSSYSTEM PASSERFUNKTION MED INTEGRERAD HANTERING AV LARM OCH VILLKORSSTYRDA ÅTGÄRDER.

Transkript

1 PASSER- & SÄKERHETSSYSTEM PASSERFUNKTION MED INTEGRERAD HANTERING AV LARM OCH VILLKORSSTYRDA ÅTGÄRDER.

2

3 Areff Systems AB Lång erfarenhet och djup teknisk kunskap inom ID Management gör oss till en stark partner och stabil leverantör. Vår spetskompetens är säkra och funktionella systemlösningar för passerfunktion baserade på olika identifieringstekniker såsom RFID och biometri. I denna katalog presenterar vi vårt passer- och säkerhetssystem CISS, samt ett brett utbud av tillhörande läsare, kort och nyckelbrickor. Med våra grundläggande värderingar om respekt, snabbhet och enkelhet är vår ambition att ständigt utvecklas för att möta våra kunders krav och att nå snabba och effektiva resultat. Areff Clever ID Management

4 CISS S4 Standard huvudcentral för passer- och säkerhetssystem Motorlås CISS DUO Kompakt huvudcentral för passer- och säkerhetssystem Elslutbleck DSS-Door2 In- och utgångsenhet framförallt avsedd för dörrkontroll. Magnetkontakt DSS-TOUCH Standard manöverpanel med RFID läsare, pekskärm och grafiskt användargränssnitt för styrning av systemet. Rörelsedetektor Detektor för att detektera rörelse 82 DSS-IO82 In- och utgångsenhet med 8 ingångar för larmslingor samt 2 utgångar för externa styrningar. Glaskrossdetektor Detektor för att detektera krossning av glas. 28 DSS-IO28 In- och utgångsenhet med 2 ingångar för larmslingor samt 8 utgångar för externa styrningar. Rökdetektor Detektor för att detektera rök. DSS-MUX Enhet framförallt avsedd för att agera linjemultiplexer vid behov av flera underadresser. Signallampa Lampa som signalerar med ljus UPS 24VDC Uninterruptible Power Supply (UPS) Avbrottsfri kraftförsörjning med hjälp av batteripack. Ljudsignal Signal som signalerar med ljud. Larmsändare Certifierad larmsändare Larm Indikerar larmfunktion RFID läsare Läsare med RFID som identifieringsteknik RFID Identifiering via RFID teknik Biometrisk läsare Läsare med Biometri som identifieringsteknik Fingeravtryck Biometrisk identifiering via fingeravtryck PIN kod läsare Läsare med numerisk PIN som identifieringsteknik Biometri Biometrisk identifieringsteknik Smartphone läsare Läsare med Smartphone-interaktion som identifieringsteknik (BLE) Bluetooth low energy (BLE) Identifiering via BLE Dörrbladsläsare Laptop Inläsningsläsare Läsare som används för att underlätta registrering av RFID kort/nyckelbrickor i systemet. Dörr CISS Management Mjukvara för hantering av CISS system. Öppnarknapp Öppnarknapp 4

5 Innehåll Ikoner förklaring Innehåll CISS CISS -Så fungerar det CISS -Centralenhet CISS -DUO DSS -TOUCH DSS -Door2 DSS -IO28 /IO82 /MUX CISS -Metallkapslingar CISS -Programvara Läsare -HID Läsare -IDESCO Inläsningsläsare AreffBio Läsare Suprema Personalisering Kort Nyckelbrickor Areff Academy Beställ och Support

6 CISS CISS är den nya generationens säkerhetssystem för tillträdesskydd där huvudfokus ligger på användarvänlighet, flexibilitet och högt ställda säkerhetskrav. För installatören erbjuder CISS Plug-n-Play av hårdvara inga programinstallationer samt enkel onlinehjälp under hela installationsfasen. Slutanvändaren kan i sin tur använda valfri internet-ansluten arbetsplats då all administration av CISS sker via ett lätthanterligt webgränssnitt. Hanteringen via webgränssnittet är krypterad med SSL en säker teknik som många banker använder. Utan att kompromissa på funktionalitet och säkerhet erbjuder CISS ett av marknadens mest pålitliga system för passerkontroll med integrerad hantering av larm och villkorsstyrda åtgärder i en och samma enhet. CISS tillhandahåller alla funktioner i ett säkerhetssystem som man normalt endast hittar i så kallade Enterprise system. All konfigurering sker dessutom på ett mycket enkelt och överskådligt sätt. Systemets flexibilitet medger att man kan erhålla mycket användarvänliga funktioner till slutanvändarna av systemet d.v.s. den personal som arbetar eller rör sig i de delar av en byggnad som övervakas. 6

7 CISS Integrerade funktioner - mycket kraftfulla passerfunktioner, inbrottsfunktioner och villkorsstyrd åtgärdsprogrammering. Alla funktioner är väl integrerade med varandra. Mjukvara behövs inte - konfigurering sker direkt via det inbyggda och kraftfulla webinterfacet. Mjukvaran CISS Management är förinstallerad i CISS Centralenhet. Detta gör att du kan managera systemet också via en mobil enhet. Flexibel struktur CISS centralenhet hanterar upp till fyrtiofem in- och utgångsmoduler vilket göra att 90 stycken kortläsare kan anslutas. Ytterligare fler moduler kan anslutas med en eller flera linjemultiplexer. Utbud av läsare alla typer av identifieringsläsare kan anslutas till systemet vilket ger användaren möjlighet att själv välja vilken teknik och säkerhetsnivå som system ska använda. Välj bland läsare med t.ex. enkel RFID, högsäkerhets RFID, PIN, biometri eller varför inte öppna dörren med din smartphone? Sömlös integration i CISS hanteras inte passerkontroll, larm- och inbrottshantering separat utan allt är integrerat och hanteras i samma mjukvara. Säkerhet i särklass kryptering i alla led, all kommunikation i systemet är krypterad vilket gör att systemet kan konfigureras för att uppfylla Larmklass 3/4. Inga krångliga licensmodeller inga enhetslicenser för funktionalitet utan systemets fulla funktion är tillgänglig direkt, du kan konfigurera system och användare som du vill och inga extra avgifter för systemet tillkommer. Referensprojekt CISS lösningen används i en mängd högsäkerhetsinstallationer redan idag. Hög användarvänlighet, flexibilitet och förmågan att möta högt ställda säkerhetskrav gör att systemet har installerats i en mängd olika högsäkerhetsanläggningar inom banksektorn, statliga verk, privatägda produktions- och försäkringsbolag samt andra prioriterade anläggningar. Kommunikation med likriktare och larmsändare CISS kommunicerar med likriktare och larmsändare som är anslutna till systemet. Kapacitet i särklass systemet kan hantera upp till 45/213* DSS-enheter, 360/1704* samtidiga fysiska ingångar och 360/1704* samtidiga fysiska utgångar. Teoretiskt har systemet stöd för tals samtidiga användare. Enbart hårdvarans kapacitet i form av processor och minneskapacitet begränsar. *anger antalet i en anläggning med linjemultiplexer 7

8 DSS-DOOR2 CISS Så här fungerar det Hantera CISS Management via internet med laptop eller mobil enhet. Ethernet Inläsningsläsare <SSL> UPS 24VDC VDC 220V CISS Man DSS TOUCH <RS485> A B C CISS Manage IN DSS-DOOR2 UT (in) DSS IO82 82 (in) (in) (in) 12VDC (ut) (ut) DSS IO28 DSS-DOOR2 (ut) (ut) (in) 28 DSS MUX Dörrmiljö A DSS-DOOR2 DSS-DOOR2 Dörrmiljö B 8

9 CISS Systemet består av en CISS centralenhet under vilken kan anslutas 15 st noder (DSS:er) av olika typ på vardera av de tre integrerade kommunikationsbussarna (RS485) A, B och C. Totalt stöds följaktligen upp till 45 noder DSS:er. agement ment Larmsändare GPRS 3G / 4G För att kunna ansluta fler DSS:er så kan en linjemultiplexer (DSS-MUX) användas. Detta ger systemet möjlighet att hantera upp till 213 DSS:er. I ett mindre system kan den mer kompakta centralenheten CISS DUO användas till vilken 10 st DSS:er kan anslutas. Följande enheter kan anslutas till CISS/CISS DUO centralenhet. -DSS-Door2 (2 Kortläsare Wiegand, OSDPv.1 eller v.2 4 Utgångar (2 relä, 2 OC), 6 Ingångar) -DSS-IO28 (2 ingångar, 8 utgångar (4 relä, 4 OC)) -DSS-IO82 (8 Ingångar - LSI, 2 utgångar (2 OC)) -DSS-TOUCH (manöverpanel med pekskärm och RFID läsare) -DSS-MUX (utökar linjen med 15 nya DSS-adressenheter) Hissautoma k DSS-DOOR2 Hisskorg DSS-DOOR2 IN UT Slussautoma k 9

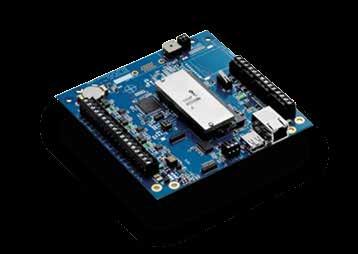

10 CISS S4 Centralenhet CISS S4 Centralenhet- mycket kraftfulla passerfunktioner, inbrottsfunktioner och villkorsstyrd åtgärdsprogrammering. CISS centralenhet består av ett bärarkort med en CPU-modul som är monterad i avsedd kapsling vilken i sin tur monteras på vägg tillsammans med en strömförsörjningskapsling. Batteriet på kortet håller endast spänning till datum- och tidskretsen (RTC). Databas och program lagras permanent i en minneskrets på CPU modulen. Man kan alltså flytta CPU modulen till ett annat bärarkort vilken då kommer att fungera som den föregående CISS:en. På CISS finns anslutningar för matningsspänning, kommunikation till DSS:er på tre separata RS485 portar (A, B och C) samt en inbyggd RS232 port för larmsändare. Integrerat i CISS finns webserverfunktionalitet som kan nås via en ethernetanslutning. Detta gör att ingen extern mjukvara behövs för att konfigurera och hantera CISS säkerhetssystem, utan all funktionalitet ligger direkt på CISS centralenhet. På så sätt kan konfigurering och hantering av systemet skötas med alla typer av plattformar som kan läsa en websida, tex PC, laptop eller en tablet. CISS har också fyra digitala ingångar och fyra open collector (OC) utgångar avsedda för internt bruk inom kapslingen. (korta slingor tänkta för sabotage, spänningsfel, jordfel, mm) 10

11 Specifikation ELEKTRISK Drift Effekt Max MÅTT & MILJÖ Mått Vikt Miljöklass Drifttemp. Lagringstemp. Nominellt 12/24 VDC (11-30 VDC) 4.8 W. Maximal effekt 7,2 W (Maxström: 300 ma) 140 x 145 x 30 mm* (endast PCB) 211 g* (endast PCB) II -10 C C, 0-95% luftfuktighet -10 C C, 0-95% luftfuktighet KOMMUNIKATION Ethernet 1 st. Ethernet-port (inbyggd), 1 st. sekundär Ethernet-port (tillval) RS485 3 st. RS485-slingor Maxlängd per slinga: 1200 m USB 1 st. USB 2.0 Larmsändare Chiron IRIS, AddSecure (DC),Dualtech Dalm via RS232anslutning (Kontakta leverantören av larmsändare för verifiering av exakt modell beteckning) I/O Ingångar Utgångar CERTIFIERING Larmklass CE RoHS DIVERSE Sabotage Indikeringar 4 st. digitala ingångar (5V) 4 st. OC (Open Collector) 3/4 (SSF-1014) EN (resident.), EN (indust.) Uppfyller RoHS direktivet Mekanisk brytare, Intern spänningsvakt LED som indikerar RS-485-kommunikation och driftstatus ANSLUTNING DSS Max 45 DSS-moduler (15 DSS-moduler per RS-485-slinga). Fler kan anslutas med DSS-MUX linjemultiplexer. * För mått på kapsling, se CISS Metallkapslingar BESTÄLLNING CISS S4 Centralenhet CISS S4 Centralenhet i SSF-kapsling CISS Nätverkskort för redundant ethernetanslutning CISS Metallkapsling för Centralenhet Artikelnummer 31-S S SxTIF3NIC 31-SxENC

12 CISS DUO centralenhet CISS DUO Centralenhet- kraftfulla passerfunktioner, inbrottsfunktioner och villkorsstyrd åtgärdsprogrammering för mindre och medelstora installationer. CISS DUO centralenhet har samma funktion som CISS centralenhet, men med endast en RS485 port för anslutning av DSS:er. På CISS DUO finns möjlighet till direkt anslutning av två kortläsare (OSDPv.1/v.2), 8 ingångar och 5 utgångar. Vidare kan upp till 9 DSS-enheter anslutas via RS485. Integrerat i CISS DUO finns webserverfunktionalitet som kan nås via en ethernetanslutning. Detta gör att ingen extern mjukvara behövs för att konfigurera och hantera CISS säkerhetssystem, utan all funktionalitet ligger direkt på CISS DUO centralenhet. På så sätt kan konfigurering och hantering av systemet skötas med alla typer av plattformar som kan läsa en websida, tex PC, laptop eller en tablet. 12

13 Specifikation ELEKTRISK Drift Effekt Max MÅTT & MILJÖ Mått Vikt Miljöklass Drifttemp. Lagringstemp. Nominellt 12/24 VDC (11-30 VDC) Maximal effekt 6 W (Maxström: 250 ma) 135 x 98 x 24 mm* (endast PCB) 180 g* (endast PCB) II -10 C C, 0-95% luftfuktighet -10 C C, 0-95% luftfuktighet KOMMUNIKATION Ethernet 1 st. Ethernet-port (inbyggd) RS485 1 st. RS485-slingor Maxlängd per slinga: 1200 m USB 1 st. USB 2.0 Larmsändare Chiron IRIS, AddSecure (DC),Dualtech Dalm via RS232anslutning (Kontakta leverantören av larmsändare för verifiering av exakt modell beteckning) I/O Ingångar Utgångar CERTIFIERING Larmklass CE RoHS DIVERSE Sabotage Indikeringar ANSLUTNING LÄSARE Läsare: 8 st. balanserade ingångar 2st relä/spänningsutgångar, 3st. OC utgångar (100mA) 3/4 (SSF-1014) EN (resident.), EN (indust.) Uppfyller RoHS direktivet Mekanisk brytare, Intern spänningsvakt LED som indikerar RS-485-kommunikation och driftstatus 2 st Wiegandläsare (D0, D1, LED1, LED2, BUZZ) eller 2 st RS-485-läsare (OSDPv.1, OSDPv.2) ANSLUTNING DSS Max 9 DSS-moduler. Fler kan anslutas med DSS-MUX linjemultiplexer. * För mått på kapsling, se CISS Metallkapslingar. BESTÄLLNING CISS DUO Centralenhet i SSF-kapsling Artikelnummer 31-DUO

14 DSS TOUCH DSS-TOUCH- Panelen är enkel och tydlig att använda med den integrerade pekskärmen och ett lättöverskådligt grafiskt användargränssnitt. DSS-TOUCH är en manöverpanel med stöd för att hantera till- och frånkoppling, entry/exit, och larmhantering. Panelen är enkel och tydlig att använda med den integrerade pekskärmen och ett lättöverskådligt grafiskt användargränssnitt. Panelen har dessutom kortläsarfunktion vilket gör att den även kan användas för passerkontroll. Manöverpanelen har stöd för framtida nya funktioner via uppdateringar av mjukvaran. DSS-TOUCH är en vital del i systemet vilket gör säkerheten oerhört viktig. Manöverpanelen (ACE) är av typ A och eventuell åverkan på enheten kan inte påverka statusen hos systemet. DSS-TOUCH innehåller ingen egen beslutslogik utan vidarebefordrar endast information till och från CISS. Försök till åverkan kommer dessutom att resultera i antingen sabotagelarm från bortbrytningsskydd, larm på grund av kommunikationsfel med centralen eller bådadera. Även utbyte av enhet kommer resultera i larm. Enheten krävs för att installationen ska uppfylla kraven för larmklass 3/4. DSS-TOUCH har inga egna in- eller utgångar och kommunicerar med överliggande enhet via RS

15 Specifikation ELEKTRISK Drift Effekt Max MÅTT & MILJÖ Mått Vikt Miljöklass Drifttemp. Lagringstemp. Nominellt 12/24 VDC (11-30 VDC) Max 2,4W eller 100mA vid 24VDC. Normalt 70mA 116 x 107 x 26 mm 166 g II -10 C C, 0-95% luftfuktighet -10 C C, 0-95% luftfuktighet ANVÄNDARGRÄNSSNITT Bild Grafisk bildskärm för indikering och manövrering, Upplösning 480 x 272 pixlar, Resistiv touchpanel Ljud Högtalare för indikering och feedback Indikeringar 1 st. RGB-LED i fronten, 2 st. LED spänningar, 2 st. LED RS485 (Rx/Tx) KOMMUNIKATION RS485 Läsare: USB I/O Ingångar Utgångar CERTIFIERING Larmklass CE RoHS DIVERSE Sabotage 1 x RS485-port (till överliggande enhet) MIFARE Classic (UID/blockdata, A/B-nyckel), MIFARE DESFire EV1 (UID/fildata, 3DES/AES) 1 st. micro-usb-port (uppkoppling mot PC vid uppdatering) Inga Inga 3/4 (SSF-1014) EN (resident.), EN (indust.) Uppfyller RoHS direktivet Mekanisk brytare BESTÄLLNING CISS DSS TOUCH, Manöverpanel Artikelnummer 31-DSSTOUCH 15

16 DSS Door 2 DSS Door2 - två anslutningar för kortläsare (Wiegand eller OSDP) DSS-Door2 är en in- och utgångs-enhet som kommunicerar med överliggande CISS centralenhet via RS485. DSS-Door2 har två anslutningar för kortläsare (wiegand) alternativt möjlighet att ansluta två kortläsare via RS485 (OSDPv1 eller OSDPv.2). Enheten är framför allt avsedd för dörrkontroll men kan även användas som ren I/O-enhet. DSS-Door2 finns för leverans med plastkapsling eller med en SSF plåtkapsling för de kunder som har högt ställda säkerhetskrav. Enheten kan adresseras i 15 positioner och har intern spänningsvakt (10,4 V). DSS-Door har automatisk detektion av kortläsare. Huvudfunktioner 2 Kortläsare Wiegand, OSDPv.1 eller v.2 4 Utgångar (2 relä, 2 OC) 6 Ingångar Matning av 12VDC enheter (750mA) SSF Larmklass 3/4 16

17 Specifikation ELEKTRISK Drift Nominellt 12/24 VDC (11-30 VDC) Effekt Max Maxström 50 ma (1,25 W) MÅTT & MILJÖ Mått Miljöklass Drifttemp. Lagringstemp. KOMMUNIKATION RS485 I/O Ingångar Utgångar CERTIFIERING Larmklass CE RoHS 90 x 80 x 15 mm (PCB),120 x 120 x 30 mm (plastkapsling) II -10 C C, 0-95% luftfuktighet -10 C C, 0-95% luftfuktighet 1 x RS485-port (till överliggande enhet) 6 st balanserade ingångar (max 20 kω slingresistans) 2 st växlande reläutgångar (slutande/brytande/ spänningsfunktion) 2 st OC-utgångar (jordade 100 ma) 3/4 (SSF-1014) EN (resident.), EN (indust.) Uppfyller RoHS direktivet DIVERSE Sabotage Sabotageskyddad kapsling, Intern spänningsvakt (10,5 V) Indikeringar Lysdioder för kommunikation (4st), utgångar (4st), spänning och intern status. ANSLUTNING Läsare: 2 st Wiegandläsare (D0, D1, LED1, LED2, BUZZ) eller 2 st RS-485-läsare (OSDPv.1, OSDPv.2) Matning ut sker via 12 VDC (max 750 ma) BESTÄLLNING CISS DSS DOOR2, dörrenhet plastkapsling CISS DSS DOOR2, dörrenhet SSF-kapsling Artikelnummer 31-DSSDOOR DSSDOOR

18 DSS IO28, IO82 & MUX DSS I028 DSS-I028 är en in- och utgångs-enhet som kommunicerar med överliggande CISS centralenhet via RS485. DSS-IO28 har 2 ingångar för larmslingor samt 8 utgångar för externa styrningar. Dessa utgångar är uppdelade som 4 reläutgångar (C/NO/NC) och 4 OC utgångar (sänkande 100mA). 82 Specifikation ELEKTRISK Drift Effekt Max Nominellt 12/24 VDC (11-30 VDC) Max 1W (45mA vid 24V exklusive externa enheter) MÅTT & MILJÖ Mått 85 x 40 x 20 mm (PCB) 120 x 70 x 30mm (plastkapsling) Miljöklass II Drifttemp. -10 C C, 0-95% luftfuktighet Lagringstemp. -10 C C, 0-95% luftfuktighet I/O Ingångar Utgångar 2 st balanserade ingångar 4 st. reläutgångar (C/NO/NC, max. 1A@30V), 4 st. OC-utgångar (sänkande 100 ma) CERTIFIERING Larmklass 3/4 (SSF-1014) CE EN (resident.), EN (indust.) RoHS Uppfyller RoHS direktivet KOMMUNIKATION RS485 1 x RS485-port (till överliggande enhet) DIVERSE Sabotage Indikeringar Optiskt sabotageskydd Fyra lysdioder för indikering av spän ning, kommunikation (RT/TX) och status, samt åtta lysdioder för utgångar. 18 DSS I082 DSS-I082 är en in- och utgångs-enhet som kommunicerar med överliggande CISS centralenhet via RS485. DSS-IO82 har 8 ingångar för larmslingor samt 2 utgångar för externa styrningar. Oavsett vilken spänning DSS-IO82 matas med kan den strömförsörja 12 VDC larmgivare med upp till 500 ma. Specifikation ELEKTRISK Drift Nominellt 12/24 VDC (11-30 VDC) Effekt Max Max 1W (45mA vid 24V exklusive externa enheter) 28 MÅTT & MILJÖ Mått 85 x 40 x 20 mm (PCB) 120 x 70 x 30mm (plastkapsling) Miljöklass II Drifttemp. -10 C C, 0-95% luftfuktighet Lagringstemp. -10 C C, 0-95% luftfuktighet KOMMUNIKATION RS485 1 x RS485-port (överliggande enhet) I/O Ingångar Utgångar 8 st balanserade ingångar 2 st. OC-utgångar (sänkande 100 ma) CERTIFIERING Larmklass 3/4 (SSF-1014) CE EN (resident.), EN (indust.) RoHS Uppfyller RoHS direktivet DIVERSE Sabotage Indikeringar Optiskt sabotageskydd Fyra lysdioder indikerar spänning, kommunikation (RT/TX) och status.

19 DSS MUX DSS-MUX är en linjemultiplexer som används för att utöka antalet möjliga DSS-adresser Med en DSS-MUX så skapas en ny RS485-linje på en av de tre kommunikationsbussarna A, B och C. Detta skapar möjlighet att ansluta ytterligare 15 stycken DSS-enheter. DSS- MUX har även möjlighet att mata vidare spänning till sina underliggande DSS:er. Notera att vissa rekommendationer och begränsningar finns för användning av fler DSS-MUX på samma kommunikationsbuss. För mer information hänvisas till aktuella installationsdokument för CISS. Specifikation ELEKTRISK Drift Effekt Max Nominellt 12/24 VDC (11-30 VDC) Max 1W eller 42mA vid 24VDC. Normalt 30mA Spänningsmatning av underenheter, Matning av underenheter sker med VDC (max 300 ma) (vidaremat ning av inspänningen) MÅTT & MILJÖ Mått 85 x 40 x 20 mm 120 x 70 x 30mm (plastkapsling) Vikt 33 g Miljöklass II Drifttemp. -10 C C, 0-95% luftfuktighet Lagringstemp. -10 C C, 0-95% luftfuktighet I/O Ingångar Utgångar CERTIFIERING Larmklass CE RoHS DIVERSE Sabotage Indikeringar Inga Inga 3/4 (SSF-1014) EN (resident.), EN (indust.) Uppfyller RoHS direktivet Optiskt sabotageskydd Sex lysdioder indikerar kommunika tion (RT/TX) mot överliggande linje, kommunikation (RT/TX) med underliggande linje samt intern status. KOMMUNIKATION RS485 1 x RS485-port (till överliggande en het), 1 x RS485 port (till underliggan de enheter). BESTÄLLNING CISS DSS IO28, 2in/8ut sockelmontage CISS DSS IO28, 2in/8ut plastkapsling CISS Metallkapsling för DSS CISS DSS IO82, 8in/2ut sockelmontage CISS DSS IO82, 8in/2ut plastkapsling CISS Metallkapsling för DSS CISS DSS MUX, Slingdelare sockelmontage CISS Metallkapsling för DSS ANSLUTNING DSS Max 15 DSS-moduler. Artikelnummer 31-DSSIO DSSIO DSSENC-001 Artikelnummer 31-DSSIO DSSIO DSSENC-001 Artikelnummer 31-DSSMUX DSSENC

20 CISS Metallkapslingar OUT DSS-Door CISS 24VDC Vibra onsdetektor VD400 DSS IO DSS IO Kabelkanal Kabelkanal CISS Metallkapsling för Centralenhet Skåpet levereras komplett med låsbar dörr. I skåpen kan man fästa 3 st. monteringsplåtar (en vardera på höger sida, vänster sida och bottendel). I skåpets bakplan finns hål för kabeldragning och ytterligare monteringsplatser. I skåpets tak kan en 250 mm DIN-skena monteras med muttrar på två instansade bultar. På baksidan av skåpet finns väggdistanser för att möjliggöra väggmontage och kabeldragning bakom skåp. För att skåpet skall kunna monteras i ett 19 rack behövs skåpsfästen för infälld montering. För att vara godkänd enl. SSF klass 3-4 måste även skåpet i detta fall monteras på en skiva. Skivan är till för att fästa bortbrytningsskyddet och fungerar även som ett petskydd för kabelgenomföringarna på skåpets baksida i 19 racket Skivan måste även täcka strömförsörjningsskåpets baksida. För SSF larmklass 3 och 4 skall även en seismisk detektor VD 400 monteras i skåpets mitt på bakplanet. Bestyckningen av skåpet kan varieras på bakplanet och de tre monteringsplåtarna. Nedan är ett förslag på hur skåpet kan bestyckas: 1 st. CISS Centralenhet. 4 st. DSS IO82 (VMC modul bred) 1 st. Vibrationsdetektor ALARMTECH VD st. VMC Modul smal 2 st. DSS Door2 Specifikation MÅTT OCH VIKT Mått: 420 x 300 x 240 mm (B x H x D) Vikt 8,6 kg (tomt med monterad dörr och monteringsplåtar) MONTERING Skåpet monteras med M6 skruv eller motsvarande. 20 INNEHÅLL Låsbar dörr och monterade väggdistanser. Mekanisk sabotagebrytare monterad på plåtarm för dörr samt väggsabotage (bortbrytning). 2 st. kabelkanaler 3 st. monteringsplåtar 2 st. M3 skruv för dörr-sabotagekontakt (om inte väggsabotage används)

21 CISS Metallkapslingar CISS Metallkapsling för DSS DSS-kapslingen har plats för antingen en DSS Doors, 1-3st DSS IO82 eller 1-5st smala VMC-moduler. Fästen är gjorda för att fästa VMC moduler. Avståndet till locket är avpassat så att IR-sabotagedetektor på DSS-enheter detekterar om locket avlägsnas. I kapslingens överkant kan även en seismisk detektor fästas med plåtskruv antingen vågrätt eller lodrätt till vänster. Den kopplas i serie med ovan nämnda sabotageswitch. Seismisk detektor är ett krav för SSF larmklass 3 och 4 vid placering utanför övervakat område. Specifikation MÅTT OCH VIKT Mått: 155 x 215 x 45 mm (B x H x D inklusive lock) Vikt 0,9 kg, (tomt inklusive lock) MONTERING Skåpet monteras med M6 skruv eller motsvarande. BESTÄLLNING CISS Metallkapsling för Centralenhet CISS Metallkapsling för DSS Artikelnummer 31-SxENC DSSENC

22 CISS Management (programvara) CISS kräver ingen separat installation av programvara. Det enda man behöver göra är att ansluta CISS centralenhet på ett nätverk. Användaren kan sedan använda valfri internet-ansluten arbetsplats då all administration av CISS sker via ett lätthanterligt webgränssnitt. Hanteringen via webgränssnittet är krypterad med SSL en säker teknik som många banker använder. CISS Management är ett kraftfullt verktyg för hantering av tillträdeskontroll. Med dess funktioner kan du utnyttja kraften i CISS systemet fullt ut. Utan att kompromissa på funktionalitet och säkerhet erbjuder CISS ett av marknadens mest pålitliga system för passerkontroll med integrerad hantering av larm och villkorsstyrda åtgärder. Detta hanteras på ett mycket enkelt och överskådligt sätt i CISS Management. Strukturen i CISS Management är uppbyggd kring användare, dörrmiljöer och larmområden och med det användarvänliga gränssnittet kan du definiera tillträdeskontrollen och hanteringen av larmobjekt effektivt. Samtliga funktioner, såsom användare och dörrmiljöer samt larmobjekt (sektioner) har sina egna heltäckande konfigurationer. Detta gör det lätt att ange tillträdesrättigheter per användare och/eller behörighetsgrupp för varje enskild dörrmiljö, samt hantera villkorsstyrda åtgärder för varje händelse på ett larmobjekt, helt enligt dina önskemål. Mer komplicerade dörrmiljöer, såsom hissar och slussar, definieras även de enkelt och överskådligt. CISS stödjer definierbara tidsscheman som används för att styra tidsanpassade tillträdesrättigheter till dörrmiljöer, automatisk styrningar av utgångar eller andra automatiska åtgärder som te.x.rökluckor, ljudsignaler eller varningslampor. Även säkerhetsscheman kan användas som programmeras till att inta en viss status beroende av vilken veckodag eller tidpunkt på dygnet det är. Säkerhetsschemat användas därefter för att styra kortläsares säkerhetsnivåer d.v.s. vad som skall krävas (helt öppen, endast kort eller kort i kombination med PIN-kod) för att kortläsaren skall öppna dörren. Genom att definiera dörrmiljöer som närvarozoner håller CISS reda på vilka användare som passerar genom zonens dörrar och registrerar då vilka användare som befinner sig inom zonen. Detta möjliggör bl.a. en mer avancerad funktion för anti-passback (att användaren förhindras att släppa in en obehörig med sitt kort) som då kan koordineras över flera dörrmiljöer. Övervakning av system görs via Passerloggen som innehåller alla de händelser som har skett i interaktion mellan systemet och dess användare. Den utökade Översiktsloggen fungerar i princip identiskt med passerloggen, men visar även alla larmhändelser som sker i systemet. 22

23 23

24 Läsare HID Läsarna baserade på HID Global s SEOS plattform är utmärkta för både nya och befintliga system. De stödjer både äldre och mer moderna RFID teknologier baserade på t.ex. MIFARE och iclass. Utöver detta kan läsarna även hantera Mobile Access, vilket möjliggör en säker identifiering med en Bluetooth kompatibel smartphone. Läsarna från HID kan konfigureras för att stödja multipla teknologier, vilket omfattar samtliga vanligt förekommande RFID tekniker på marknaden (125 khz - EM4102 Prox, HID Prox, 13,56 MHz - MIFARE Classic, MIFARE DESFire EV1, iclass ) och stöd för Mobile Access - identifiering direkt via SmartPhone. Möjlighet att använda Open Supervised Device Protocol (OSDP ) som kommunikationsprotokoll samt användandet av en robust konstruktion och certifierad hårdvara enligt Common Criteria EAL5+ gör att läsarna ger ett högklassigt skydd både mekaniskt och av nycklar och kryptografiska operationer. HID:s Secure Identity Object ökar säkerhet ytterligare genom att säkerställa dataintegritet och kloning av information. Enligt ovanstående är läsarna väl anpassade för både CISS och andra förekommande passer- och säkerhetssystem på marknaden. 24

25 25

26 Läsare HID R10 HF SEOS R10 HF SEOS har läsarseriens enklaste och minsta format. Trots detta kan den konfigureras med samtliga läsartekniker och säkerhetsfunktioner. Specifikation KORTFORMAT 125 khz EM4102 Prox, HID Prox 13,56 MHz MIFARE Classic, MIFARE DESFire EV1, iclass Annat SEOS Mobile Access Knappsats Nej ELEKTRISK Drift Effekt MÅTT & MILJÖ Mått Vikt Material: IP klass Drifttemp. Lagringstemp. KOMMUNIKATION Format Kontaktdon CERTIFIERING Elektronik RoHS FIPS: Common Criteria Nominellt 5-16 VDC Normalt 75mA, Max 200 ma 48 x 103 x 23 mm 114 g/85 g (Pigtail/Plint) UL94 Polykarbonat IP55 (IP65 med tillvalskapsling - IP65GSKT) -35 C C, 0-95% luftfuktighet -55 C C, 0-95% luftfuktighet Wiegand/Clock-and-Data, OSDP Pigtail, Plint UL294/cUL (US), FCC Certifcation (US), IC (Canada), CE (EU), C-tick (Australia, New Zealand),S RRC (China), MIC (Korea)4, NCC (Taiwan)4, ida (Singapore) Uppfyller RoHS direktivet FIPS-201 Transparent FASC-N Reader EAL5+ 26 BESTÄLLNING Läsare R10 HF SEOS (Wiegand Pigtail) Läsare R10 HF SEOS LF (Wiegand Pigtail) Läsare R10 HF SEOS Mobile Access (Wiegand Pigtail) Läsare R10 HF SEOS LF, Moblie Access (Wiegand Pigtail) Läsare R10 HF SEOS (OSDP Pigtail) Läsare R10 HF SEOS LF (OSDP Pigtail) Läsare R10 HF SEOS Mobile Access (OSDP Pigtail) Läsare R10 HF SEOS LF, Moblie Access (OSDP Pigtail) Läsare R10 HF SEOS (Wiegand Plint) Läsare R10 HF SEOS LF (Wiegand Plint) Läsare R10 HF SEOS Mobile Access (Wiegand Plint) Läsare R10 HF SEOS LF, Moblie Access (Wiegand Plint) Läsare R10 HF SEOS (OSDP Plint) Läsare R10 HF SEOS LF (OSDP Plint) Läsare R10 HF SEOS Mobile Access (OSDP Plint) Läsare R10 HF SEOS LF, Moblie Access (OSDP Plint) Artikelnummer AR900NTNNEK00000 AR900PTNNEK00000 AR900NMNNEKM AR900PMNNEKM AR900NTPNEK00000 AR900PTPNEK00000 AR900NMPNEKM AR900PMPNEKM AR900NTNTEK00000 AR900PTNTEK00000 AR900NMNTEKM AR900PMNTEKM AR900NTPTEK00000 AR900PTPTEK00000 AR900NMPTEKM AR900PMPTEKM

27 Läsare HID RK40 HF SEOS RK40 HF SEOS är en läsare med knappsats som hanterar samtliga läsartekniker och säkerhetsfunktioner i serien. Specifikation KORTFORMAT 125 khz EM4102 Prox, HID Prox 13,56 MHz MIFARE Classic, MIFARE DESFire EV1, iclass Annat SEOS Mobile Access Knappsats Ja (3x4) ELEKTRISK Drift Effekt MÅTT & MILJÖ Mått Vikt Material: IP klass Drifttemp. Lagringstemp. KOMMUNIKATION Format Kontaktdon CERTIFIERING Elektronik RoHS FIPS: Common Criteria Nominellt 5-16 VDC Normalt 95mA, Max 200 ma 85 x 122 x 28 mm 258 g/228 g (Pigtail/Plint) UL94 Polykarbonat IP55 (IP65 med tillvalskapsling - IP65GSKT) -35 C C, 0-95% luftfuktighet -55 C C, 0-95% luftfuktighet Wiegand/Clock-and-Data, OSDP Pigtail, Plint UL294/cUL (US), FCC Certifcation (US), IC (Canada), CE (EU), C-tick (Australia, New Zealand),S RRC (China), MIC (Korea)4, NCC (Taiwan)4, ida (Singapore) Uppfyller RoHS direktivet FIPS-201 Transparent FASC-N Reader EAL5+ BESTÄLLNING Läsare RK40 HF SEOS (Wiegand Pigtail) Läsare RK40 HF SEOS LF (Wiegand Pigtail) Läsare RK40 HF SEOS Mobile Access (Wiegand Pigtail) Läsare RK40 HF SEOS LF, Moblie Access (Wiegand Pigtail) Läsare RK40 HF SEOS (OSDP Pigtail) Läsare RK40 HF SEOS LF (OSDP Pigtail) Läsare RK40 HF SEOS Mobile Access (OSDP Pigtail) Läsare RK40 HF SEOS LF, Moblie Access (OSDP Pigtail) Läsare RK40 HF SEOS (Wiegand Plint) Läsare RK40 HF SEOS LF (Wiegand Plint) Läsare RK40 HF SEOS Mobile Access (Wiegand Plint) Läsare RK40 HF SEOS LF, Moblie Access (Wiegand Plint) Läsare RK40 HF SEOS (OSDP Plint) Läsare RK40 HF SEOS LF (OSDP Plint) Läsare RK40 HF SEOS Mobile Access (OSDP Plint) Läsare RK40 HF SEOS LF, Moblie Access (OSDP Plint) Artikelnummer AR921NTNNEK00000 AR921PTNNEK00000 AR921NMNNEKM AR921PMNNEKM AR921NTPNEK00000 AR921PTPNEK00000 AR921NMPNEKM AR921PMPNEKM AR921NTNTEK00000 AR921PTNTEK00000 AR921NMNTEKM AR921PMNTEKM AR921NTPTEK00000 AR921PTPTEK00000 AR921NMPTEKM AR921PMPTEKM 27

28 Läsare Idesco Läsaren är det som syns mest i ett säkerhetssystem. Läsarna läser data från identifieringsbrickor och knappsatser och vidarebefordrar referensdata till det överliggande säkerhetssystemet. Följaktligen kan en läsares pålitlighet vara avgörande för hela systemets funktionalitet. Till exempel kan läsare som klarar låga temperaturer och andra hårda förhållanden vara avgörande för systemets livskraft. Framför allt måste läsarna skydda säkerheten. Läsarna är robusta, flexibla högsäkerhets RFID-läsare som är enkla att installera. Detta gör läsarna mycket väl anpassade för direkt installation i CISS, men även i andra förekommande passer- och säkerhetssystem på marknaden. 28

29 Läsare Idesco 7 C 2.0 HF Läsaren 7 C 2.0 HF är en hållbar och pålitlig passerkontrolläsare med verklig låg strömförbrukning som stöder MIFARE UID. Läsaren finns i tre olika utföranden Slim, Quattro N och Desktop. KORTFORMAT 13,56 MHz MIFARE DESFire: UID, MIFARE Classic: UID, MIFARE Ultralight UID, MIFARE Plus UID MIFARE, SmartMX (MIFARE Classic emulation mode) UID, NFC (UID), Mifare Classic 7 Byte UID Knappsats Nej ELEKTRISK Drift Effekt VDC VDC, max 60 ma MÅTT & MILJÖ Mått Slim: 141 x 43 x 19, Quattro N: 85,1 x 85,1 x 24 mm, Desktop: 95 x 62 x 24 mm Material: Plast, svart IP klass IP67(Pigtail), IP54 (Plint) Drifttemp. -40 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet Slim KOMMUNIKATION Format Wiegand, USB, (RS-232, RS-485 finns på förfrågan) Kontaktdon Pigtail (3 m), Plint I/O 2 st FET-utgångar, max 500 ma, 1 st ingång CERTIFIERING Elektronik RoHS CE certifierad, EN Uppfyller RoHS direktivet Desktop BESTÄLLNING Läsare 7 C 2.0 Slim HF, Wiegand, Pigtail Läsare 7 C 2.0 Quattro N HF, Wiegand, Pigtail Läsare 7 C 2.0 Slim HF, Wiegand, Plint Läsare 7C 2.0 Desktop HF, Wiegand, USB Quattro N Artikelnummer ARLNA122E0B ARLSA15DE0B ARLNAC22E0B ARLHLD00E0F 29

30 Läsare Idesco 7 C 2.0 PIN HF Läsaren 7 C 2.0 PIN HF är en hållbar och pålitlig passerkontrolläsare med knappsats för PIN med verkligt låg strömförbrukning som stöder MIFARE UID. Läsaren finns i två olika utföranden Slim och Quattro SD. KORTFORMAT 13,56 MHz MIFARE DESFire: UID, MIFARE Classic: UID, MIFARE Ultralight UID, MIFARE Plus UID, MIFARE, SmartMX (MIFARE Classic emulation mode) UID, NFC (UID), Mifare Classic 7 Byte UID Knappsats Ja, (2x6 respektive 3x4) knappsatsbelysning blå, röd eller grön ELEKTRISK Drift Effekt VDC VDC, max 60 ma MÅTT & MILJÖ Mått Slim Pin: 141 x 43 x 19 mm, Quattro Pin SD: 85,1 x 85,1 x 24 mm Material: Plast, svart IP klass IP67(Pigtail), IP54 (Plint) Drifttemp. -40 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet KOMMUNIKATION Format Wiegand, USB, (RS-232, RS-485, Clock & data: 10 BCD format finns på förfrågan) Kontaktdon Pigtail (3 m), Plint I/O 2 st FET-utgångar, max 500 ma, 1 st ingång Slim Pin CERTIFIERING Elektronik RoHS CE certifierad, EN Uppfyller RoHS direktivet Quattro SD Pin 30 BESTÄLLNING Läsare 7 C 2.0 Slim PIN HF, Wiegand, Pigtail Läsare 7 C 2.0 Quattro SD PIN HF, Wiegand, Pigtail Läsare 7 C 2.0 Slim PIN HF, Wiegand, Plint Artikelnummer ARLOA123E0B ARLUA15RE0B ARLOAC23E0B

31 Läsare Idesco 8 CD 2.0 HF OSDP v.2 Läsaren 8 CD 2.0 HF OSDP v.2 är en hållbar och tillförlitlig passerkontrolläsare utrustad med högsta nivån av Mifare DESFire-säkerhet samt OSDP v2. vilket möjliggör verkligt säker kommunikation mellan läsare och överliggande systemkomponenter. Läsaren finns i Slim utförande. KORTFORMAT 13,56 MHz MIFARE DESFire Ev1: UID + Applikationsfiler, MIFARE Classic: UID + Sektorläsning, MIFARE Ultralight UID + Pages, MIFARE Plus UID SL1 och SL 3, MIFARE SmartMX (MIFARE Classic emulation mode), NFC (UID), MIFARE Classic 7 Byte UID + Sektorläsning. MIFARE DESFire Ev2: UID+ Applikationsfiler. Knappsats Nej ELEKTRISK Drift Effekt VDC VDC, max 60 ma MÅTT & MILJÖ Mått 141 x 43 x 19 mm Material: Plast, svart IP klass IP67(Pigtail) Drifttemp. -40 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet KOMMUNIKATION Format RS-485 OSDP v.2 (ej kompatibel med OSDP v.1) Kontaktdon Pigtail (3 m), Plint I/O 2 st FET-utgångar, max 500 ma, 1 st ingång Slim CERTIFIERING Elektronik RoHS CE certifierad, EN Uppfyller RoHS direktivet BESTÄLLNING Läsare 8 CD 2.0 Slim HF, OSDP v2, Pigtail Artikelnummer ARMN414FJHB 31

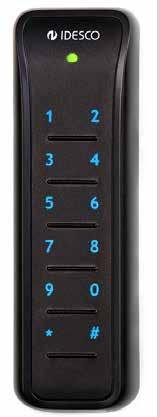

32 Läsare Idesco 8 CD 2.0 PIN HF OSDP v.2 Läsaren 8 CD 2.0 PIN HF OSDP v.2 är en hållbar och tillförlitlig passerkontrolläsare med knappsats för PIN utrustad med högsta nivån av Mifare DESFire-säkerhet samt OSDP v2. vilket möjliggör verkligt säker kommunikation mellan läsare och överliggande systemkomponenter. Läsaren finns i två utförande, Slim och Quattro SD. KORTFORMAT 13,56 MHz MIFARE DESFire Ev1: UID + Applikationsfiler, MIFARE Classic: UID + Sektorläsning, MIFARE Ultralight UID + Pages, MIFARE Plus UID SL1 och SL 3, MIFARE SmartMX (MIFARE Classic emulation mode), NFC (UID), MIFARE Classic 7 Byte UID + Sektorläsning. MIFARE DESFire Ev2: UID+ Applikationsfiler. Knappsats Ja (3x4) ELEKTRISK Drift Effekt VDC VDC, max 60 ma MÅTT & MILJÖ Mått Slim Pin: 141 x 43 x 19 mm. Quattro Pin SD: 85,1 x 85,1 x 24 mm Material: Plast, svart IP klass IP67(Pigtail), IP54 (Plint) Drifttemp. -40 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet KOMMUNIKATION Format RS-485 OSDP v.2 (ej kompatibel med OSDP v.1) Kontaktdon Pigtail (3 m), Plint I/O 2 st FET-utgångar, max 500 ma, 1 st ingång Slim Pin CERTIFIERING Elektronik RoHS CE certifierad, EN Uppfyller RoHS direktivet 32 BESTÄLLNING Läsare 8 CD 2.0 Quattro SD PIN HF, OSDP v2, Plint Läsare 8 CD 2.0 Slim PIN HF, OSDP v2, Pigtail Läsare 8 CD 2.0 Quattro SD PIN HF, OSDP v2, Pigtail Quattro SD Pin Artikelnummer ARM4AC6HJ0B ARMO416EJHB ARM4416KJHB

33 Läsare Idesco Dörrbladsläsare 7N HF Dörrbladsläsare 7N HF är en kan användas i alla vanligt förekommande innerdörrar. Det betyder att läsaren kan användas både vid installation av nya dörrar men också eftermonteras i befintliga dörrar. Med en tidlös, enkla rostfri design fungerar läsaren i alla miljöer. Läsaren finns dels som fristående läsare samt i On-line utförande och kan då anslutas till ett överordnat passer- och säkerhetssystem. KORTFORMAT 13,56 MHz MIFARE DESFire LEGIC Prime, LEGIC Advant Knappsats Nej ELEKTRISK Drift 3 V Batteri 1 x CR123A Antal öppningar st vid 20 C Batteritid: Upp till operationer med MIFARE eller 9 år MÅTT & MILJÖ Mått 55 x 140 x 76 mm, 2 mm tjocklek mot underlag Material: Stötbeständigt, rostfritt stålhus IP klass Inomhusmiljö Drifttemp. +5 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet ÖVRIGT Kompatibel med europeiska lås och ASSA LC200. Passar till alla dörrar med en tjocklek på 30 till 110 mm FRISTÅENDE VERSION Minneskapacitet användare HUB för ON-LINE VERSION ELEKTRISK Drift 8-12 VDC Effekt 0,08 W Antenn 868 MHz MÅTT & MILJÖ Mått 65 x 50 x 37 mm (väggmontering), 60 x 25 x 42 mm (DIN-skena) Material: Plast IP klass Inomhusmiljö Drifttemp. -20 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet KOMMUNIKATION Format Wiegand Antenn 868 MHz BESTÄLLNING Dörrbladsläsare 7N Stand-alone Vänster HF, WiFi Dörrbladsläsare 7N Stand-alone Höger HF, WiFi Dörrbladsläsare 7N Online HF, Wiegand, WiFi Artikelnummer ARR ARR ARRCAAAAA1A 33

34 Läsare Idesco 7 AH LF Läsaren 7 AH LF är en hållbar och pålitlig passerkontrolläsare med verklig låg strömförbrukning som stöder 125 KHz UID. Läsaren finns i tre olika utföranden Basic, Slim och Quattro N. KORTFORMAT 125 khz UID för Sokymat Unique, EM 4102, HID Proximity 26, 34, 35, 37 och 40 bits, UID för Hitag 2 (Public mode A) Knappsats Nej ELEKTRISK Drift Effekt VDC VDC, max 60 ma MÅTT & MILJÖ Mått Basic: 110 x 43 x 24 mm, Slim: 141 x 43 x 19 mm, Module: 72 x 37,8 x18 mm, Quattro N: 85,1 x 85,1 x 24 mm Material: Plast, svart IP klass IP67(Pigtail) Drifttemp. -40 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet Basic KOMMUNIKATION Format Wiegand (RS232 finns på förfrågan) Kontaktdon Pigtail (3 m) I/O 2 st FET-utgångar, max 500 ma, 1 st ingång CERTIFIERING Elektronik RoHS CE certifierad, EN Uppfyller RoHS direktivet BESTÄLLNING Läsare 7 AH Basic LF, Wiegand, Pigtail Läsare 7 AH Slim LF, Wiegand, Pigtail Läsare 7 AH Quattro N LF, Wiegand, Pigtail Quattro N Slim Artikelnummer ARDAA10112B ARDNA12212B ARDQA15D12B 34

35 Läsare Idesco 7 AH LF PIN Läsaren 7 AH LF är en hållbar och pålitlig passerkontrolläsare med knappsats för PIN och verklig låg strömförbrukning som stöder 125 KHz UID. Läsaren finns i två olika utföranden Slim och Quattro N. KORTFORMAT 125 khz UID för Sokymat Unique, EM 4102, HID Proximity 26, 34, 35, 37 och 40 bits, UID för Hitag 2 (Public mode A) Knappsats Ja (2x6 respektive 3x4) ELEKTRISK Drift Effekt VDC VDC, max 40 ma MÅTT & MILJÖ Mått Slim Pin: 141 x 43 x 19 mm, Quattro Pin N 85,1 x 85,1 x 24 mm Material: Plast, svart IP klass IP67(Pigtail) Drifttemp. -40 C C, 0-95% luftfuktighet Lagringstemp. -40 C C, 0-95% luftfuktighet KOMMUNIKATION Format Wiegand (RS232 finns för UID EM4102 på förfrågan) Kontaktdon Pigtail (3 m), Plint I/O 2 st FET-utgångar, max 500 ma, 1 st ingång CERTIFIERING Elektronik RoHS CE certifierad, EN Uppfyller RoHS direktivet Slim Pin BESTÄLLNING Läsare 7 AH Slim PIN LF, Wiegand, Pigtail Läsare 7 AH Quattro N PIN LF, Wiegand, Pigtail Läsare 7 AH Slim PIN LF, Wiegand, Plint Quattro SD Pin Artikelnummer ARDOA12312B ARDRA10012N ARDOAC2312B 35

36 Läsare Idesco EPC UHF Läsaren EPC UHF är en hållbar och pålitlig passerkontrolläsare för UHF som läser kort och transpondrar från relativt långa avstånd. Denna läsare i kombination med dörrautomatik (dörrar öppnas och stängas automatiskt) gör att man kan göra en säker passage utan att behöva hålla upp sitt passerkort. Läsaren läser kortet direkt när det hänger på personen. Läsaren finns i Slim utförande. KORTFORMAT MHz ISO C (EPC C1G2) Läsavstånd Kort 4 m, Nyckelbricka 2 m Knappsats Nej ELEKTRISK Drift Effekt RF uteffekt MÅTT & MILJÖ Mått Material: IP klass Drifttemp. Lagringstemp. KOMMUNIKATION Format Kontaktdon I/O VDC 240mA@10V, 100mA@24V max 30 dbm / 1 Watt. Konfigureras i steg om 1 dbm 141 x 43 x 19 mm Plast, svart IP67(Pigtail) -10 C C, 0-95% luftfuktighet -40 C C, 0-95% luftfuktighet Wiegand (RS-232, och RS-485 finns på förfrågan) Pigtail (3 m), Plint 2 st FET-utgångar, max 500 ma, 1 st ingång CERTIFIERING Elektronik CE certifierad, EN EMC ETSI EN , ETSI EN Frekvensallokering ETSI EN RoHS Uppfyller RoHS direktivet BESTÄLLNING Läsare EPC Slim UHF, Wiegand, Pigtail Artikelnummer ARNNA14FBAB 36

37 Läsare Inläsningsläsare Inläsningsläsare TWN4 Inläsningsläsaren TWN4 som ansluts via USB. Läsaren används för att registrera användares kort/nyckelbrickor i ett passer- och säkerhetssystem. Läsaren anpassas vid leverans till CISS systemet eller annat vanligast förekommande system på marknaden. Läsaren stödjer på 125 khz (EM4102 mfl.) och 13, 56 MHz (ISO MIFARE ). KORTFORMAT 125 khz 125kHz / 134.2kHz:EM4102, EM 4450/4550, HITAG 1, HITAG 2, HITAG S, UNIQUE, FDX-B, Q5, TITAN, T55x7, 13.56MHz ISO14443A: MIFARE Classic 1k & 4k EV1, Mini, DESFire EV1, Plus S&X, SmartMX, Ultralight, Ultralight EV1, Ultralight C, ISO15693: EM4x33, EM4x35, HID iclass, ICODE SLI, NFC: Peer-to-Peer, NFC Forum Tag Type 1-4, Sony FeliCa Knappsats Nej ELEKTRISK Drift MÅTT & MILJÖ Mått Material: IP klass Drifttemp. Lagringstemp. 4.3V..5.5V via USB 88 x 68 x 19 mm ABS, svart Kontorsmiljö -25 C C, 0-95% luftfuktighet -45 C C, 0-95% luftfuktighet KOMMUNIKATION Format Tangentbordsemulering Operativsystem Windows XP, Vista, 7 (32-/64-bit), 8, 8.1, 10, Linux, PC/SC 2.01 Kontaktdon USB (12Mbit), CERTIFIERING Elektronik RoHS CE certifierad, FCC, ISO/IEC7816 Uppfyller RoHS direktivet BESTÄLLNING Artikelnummer Inläsningsläsare TWN

38 AreffBio Ibland uppstår ett behov att höja säkerhetshetsnivån i hela eller delar av ett befintligt passerkontrollsystem. Det brukar stanna vid en önskan, eftersom lösningarna blir för tekniskt komplicerade eller oöverkomligt dyra. Men med AreffBio kan du enkelt höja säkerheten i ett existerande passersystem genom at lägga till en biometrisk kontroll. Lösningen är enkel och kostnadseffektiv. Fördelen med ett biometriskt säkerhetssystem är att biometrisk information inte kan avslöjas, delas eller kopieras, i motsats till exempelvis ett magnetkort eller en pin-kod. Men ett teknikskifte betyder ofta att hela det existerande passerkontrollsystemet måste bytas ut, vilket blir mycket dyrt. Med AreffBio kan befintliga system uppgraderas med biometri. Våra biometriska accessläsare kan anslutas till CISS och många andra förekommande passerkontrollsystem på marknaden. Med AreffBio förhöjer du alltså säkerheten i det befintliga systemet genom att komplettera med biometrisk kontroll. Systemet är skalbart och behöver bara installeras på just den eller de dörrar där behovet finns. Det gör lösningen mycket flexibel och kostnadseffektiv. En annan fördel med AreffBio är att nödvändiga data enbart lagras i det krypterade minnet på användares personliga kort. Vid autentisering matchar läsaren vid dörren den krypterade biometriska informationen på kortet med det verkliga fingeravtrycket i läsaren. Avsaknaden av central datalagring betyder inte bara att systemet har ett väldigt bra integritetsskydd där enbart användare bestämmer om och när kortet ska användas, att matchningen sker helt och hållet lokalt och inte gentemot en stor databas betyder också att systemet blir snabbt och tillförlitligt. 38

39 AreffBio Biometrisk helhetslösning AreffBio -RFID och fingeravtryck för en säker identifiering AreffBio Management AreffBio Management innehåller både hård - och mjukvara. Mjukvara, tillsamman med den biometriska bordsläsaren BioMini samt RFID läsaren Omnikey 5021 används för att aktivera RFID kort/nyckelbrickor med biometrisk information. Som biometrisk passerkontrolläsare i CISS systemet, eller annat passer- och säkerhetssystem, använder du antingen BioEntry Plus, BioEntry W eller BioEntry W2. BESTÄLLNING Artikelnummer AreffBio Management (SW) License BioMini Omnikey

40 40 Läsare Suprema Biometri

41 Läsare Suprema BioEntry Plus BioEntry Plus kombinerar fördelarna med nästa generations distribuerade IP-system med hög säkerhet kombinerat med biometri. BioEntry serien är konstruerad av världens ledande biometriska experter och erbjuder oöverträffad kvalitet med exceptionell teknik. Läsaren kan anslutas direkt till CISS med passerkort aktiverade via AreffBio Managament. Läsaren fungerar också utmärkt med de flesta förekommande passerkontrollsystem på marknaden. KORTFORMAT 13,56 MHz MIFARE Classic, Plus, DESFire Ev1 Knappsats Nej ELEKTRISK Drift Effekt 12 VDC ± 10%, (max 500 ma) Max 250 ma vid 13,2 VCD MÅTT & MILJÖ Mått 50 x 160 x 37 mm Material: Plast, svart IP klass Inomhusmiljö Drifttemp. -20 C C, 0-95% luftfuktighet Lagringstemp. -20 C C, 0-95% luftfuktighet KOMMUNIKATION Format TCP/IP, Wiegand, RS-485, RS-232 Kontaktdon Plint I/O 1 st Reläutgång, 2 st ingång KAPACITET Max användare (1:1) st Max Template (1:1) st Max Logg st CERTIFIERING Elektronik RoHS CE certifierad, FCC, KC Uppfyller RoHS direktivet BESTÄLLNING Artikelnummer BioEntry Plus Mifare

42 Läsare Suprema BioEntry W BioEntry W kombinerar fördelarna med nästa generations distribuerade IP-system med hög säkerhet kombinerat med biometri. BioEntry serien är konstruerad av världens ledande biometriska experter och erbjuder oöverträffad kvalitet med exceptionell teknik. BioEntry W är IP65 certifierad och vandalsäker vilket ger en bra biometrisk läsare för utomhusbruk. Läsaren kan anslutas direkt till CISS med kort aktiverade via AreffBio Managament. Läsaren fungerar också utmärkt med de flesta förekommande passerkontrollsystem på marknaden. KORTFORMAT 13,56 MHz MIFARE Classic, Plus, DESFire Ev1 Knappsats Nej ELEKTRISK Drift Effekt MÅTT & MILJÖ Mått Material: IP klass Drifttemp. Lagringstemp. KOMMUNIKATION Format Kontaktdon I/O 12 VDC ± 10%, (max 500 ma) Max 250 ma vid 13,2 VCD 50 x 172 x 42 mm Plast, svart IP65-20 C C, 0-95% luftfuktighet -20 C C, 0-95% luftfuktighet TCP/IP, Wiegand, RS-485 Pigtail 1 st Reläutgång, 2 st ingång KAPACITET Max användare (1:1) st Max Template (1:1) st Max Logg st CERTIFIERING Elektronik RoHS CE certifierad, FCC, KC Uppfyller RoHS direktivet BESTÄLLNING Artikelnummer BioEntry W Mifare

43 Läsare Suprema BioEntry W2 BioEntry W kombinerar fördelarna med nästa generations biometriska teknik med Supremas senaste fingeravtrycksalgoritm som ger hög biometrisk säkerhet. BioEntry serien är konstruerad av världens ledande biometriska experter och erbjuder oöverträffad kvalitet med exceptionell teknik. BioEntry W är IP67 certifierad och vandalsäker och är den ultimata biometriska läsaren för utomhusbruk.läsaren kan anslutas direkt till CISS med kort aktiverade via AreffBio Management. Läsaren fungerar också utmärkt med de flesta förekommande passerkontrollsystem på marknaden. KORTFORMAT 125 khz EM prox 13,56 MHz MIFARE Classic, Plus, DESFire Ev1 Knappsats Nej ELEKTRISK Drift Effekt MÅTT & MILJÖ Mått Material: IP klass Drifttemp. Lagringstemp. KOMMUNIKATION Format Kontaktdon I/O 12 VDC ± 10% (max 600 ma) Max 250 ma vid 13,2 VCD 50 x 172 x 43.5 mm (botten) / 38.2 mm (Topp) Plast och metall IP67-20 C C, 0-95% luftfuktighet -20 C C, 0-95% luftfuktighet TCP/IP, Wiegand, RS-485 Pigtail 1 st Reläutgång, 2 st ingång KAPACITET Max användare (1:1) st Max Template (1:1) st Max Logg st CERTIFIERING Elektronik RoHS CE certifierad, FCC, KC, REACH, WEEE Uppfyller RoHS direktivet BESTÄLLNING Artikelnummer BioEntry W2 Mifare/EM

44 Personalisering Kort & nyckelbrickor Personalisering av passerkort och nyckelbrickor tillför mervärde för dig som kund, inte bara genom dess tekniska funktion, utan också genom att vara anpassat grafiskt för kundens syfte och behov. En väl genomförd personalisering gör produkterna mer användbara och återspeglar det värde som kunden vill förmedla med sitt varumärke. Vi levererar ISO kort och nyckelbrickor i små eller stora volymer, till alla typer av kunder och branscher och vi kombinerar olika tekniker (RFID, prox, MIFARE, Biometriskt stöd, kontaktchip mfl) och funktioner med grafik och design för att få fram den bästa lösningen för just er. Kontakta oss så hjälper vi dig. 44

45 45

46 Kort Plastkort utan magnetremsa Ett enkelt plastkort utan teknik. Plast i PVC eller PET. Används oftast vid olika evenemang som badge. Plastkort CR80 NoCo Artikel nr 02-00WE2010 Plastkort med magnetremsa Plastkort i PVC eller PET med magnetremsa som kan förkodas eller kodas i efterhand på spår 1,2 och/eller 3. Plastkort CR80 LoCo 300oe Plastkort CR80 HiCo 1250oe Artikel nr 02-00WE WE2020 Plastkort EM 4102 Kort med beröringsfri lästeknik med frekvensen 125 khz. EM (prox) är vanligt förekommande gällande passerkontrollsystem och är oftast okrypterad. Plastkort EM 4102 NoCo Plastkort EM 4102 HiCo 2750oe Artikel nr 02-1AWE AWE2040 Plastkort EM 4102 i nummerserie Kort med beröringfri lästeknik med frekevensen 125kHz. Detta kort väljer du när du själv vill bestämma kortets nummerserie. Chipet har ingen kodning från början utan beställs med valfri kodning eller kodas i efterhand. Plastkort EM nummerföljd NoCo Plastkort EM nummerföljd HiCo 2750oe Artikel nr 02-1CWE CWE Plastkort MIFARE Classic ISO Mifare är en beröringfri teknik med frekvensen 13,56 MHz. Tekniken är en Read/Write, vilket innebär att man kan läsa och skriva information på kortet. All data lagras beroende på chipets minneskapacitet och skyddas genom kryptering. Kort med SALTO-kodning finns. Plastkort MIFARE S50 (1K) NoCo Plastkort MIFARE S50 (1K) NoCo SALTO Plastkort MIFARE S50 (1K) HiCo 2750oe Plastkort MIFARE S50 (1K) HiCo SALTO 2750oe Plastkort MIFARE S70 (4K) NoCo Plastkort MIFARE S70 (4K) HiCo 2750oe Artikel nr 02-3CWE CWE2030/Salto 02-3CWE CWE2040/Salto 02-3BWE BWE2040

47 Kort Plastkort med kombinerat EM -och MIFARE chip EM4102, 125 khz och MIFARE 1K 13,56 MHz i ett och samma kort. Finns även med SALTO-kodning. Plastkort kombi EM4102/MIFARE S50 (1K) NoCo Plastkort kombi EM4102/MIFARE S50 (1K) NoCo Salto Plastkort kombi EM4102/MIFARE S50 (1K) HiCo 2750oe Plastkort kombi EM4102/MIFARE S50 (1K) HiCo 2750oe Salto Artikel nr 02-1A3C A3C2030/Salto 02-1A3C A3C2040/Salto Plastkort MIFARE DESFire MIFARE DESFire EV1 bygger på en global standard för både RF-gränssnitt och krypteringsmetoder. Kortet följer ISO/IEC 14443A fullt ut och kan anpassas till att följa ISO IEC kommandon. Krypteringsmetoden är AES 128. DESFire EV1 kan hantera upp till 28 olika applikationer och 32 filer per applikation. Filernas storlek bestäms när de skapas, vilket gör DESFire EV1 till ett mycket flexibelt kort med flertalet användningsområden och hög säkerhet. Plastkort MIFARE DESFire EV1 2K NoCo Plastkort MIFARE DESFire EV1 2K HiCo 2750oe Plastkort MIFARE DESFire EV1 4K NoCo Plastkort MIFARE DESFire EV1 4K HiCo 2750oe Plastkort MIFARE DESFire EV1 8K NoCo Plastkort MIFARE DESFire EV1 8K HiCo 2750oe Artikel nr 02-3IWE IWE JWE JWE KWE KWE2040 Plastkort UHF UHF är en RFID-teknik som används för långdistansläsning. Tekniken har ett läsavstånd från ca 0,4 meter upp till 10 meter (beroende på läsare) med passiva ID-bärare. UHF-tekniken, som baseras på en frekvens av 868 MHz, kan appliceras i passiva CR80-formatskort och kan kombineras med andra RFID-tekniker såsom 125 khz (EM) och 13,56 MHz (MIFARE DESFire). UHF-korts unika ID kan skyddas med AES128-kryptering. Plastkort UHF NoCo Plastkort UHF HiCo 2750oe Plastkort Kombi EM4102/UHF NoCo Plastkort Kombi EM4102/UHF HiCo 2750oe Plastkort Kombi MIFARE S50 (1K) NoCo Plastkort Kombi MIFARE DESFire EV1 4K/UHF Artikel nr 02-5AWE AWE A5A A5A C5A J5A

48 Nyckelbrickor Epoxy Den svarta klassiska nyckelbrickan The Epoxy har funnits länge på marknaden. Den är tunn men själva konstruktionen och materialet gör att den är riktigt slitstark. En klassisk nyckelbricka som fortsätter att vara populär. Möjlighet att göra den personlig med print av exempelvis logotyp. Material, glasfiberförstäkt Epoxy finns i kombination EM / MIFARE. Mått: 30,0 x 45,0 x 1,6 mm Epoxy EM4102 Svart Epoxy Hitag2 Svart Epoxy MIFARE S50 (1K) Svart Epoxy Kombi EM 4102 Mifare S50 (1K) Artikel nr 01-1ABK FBK CBK A3CBK4001 Tearshape Nyckelbrickan The Tearshape är vår standardnyckelbricka som passar i alla typer av miljöer. Den finns i sju olika fäger och dess utformning gör att den lämpar sig väl för olika typer av print och gravyr. Finns med SALTO. Material Polykarbonat. Mått 40,0 x 31,0 x 4,8 mm Tearshape EM4102 Tearshape ATA5577 Tearshape MIFARE S50 (1K) Tearshape MIFARE S70 (4K) Tearshape MIFARE UL Tearshape MIFARE S50 (1K) Vit Salto Artikel nr 01-1Axx Cxx Cxx Bxx Axx CWE1011/Salto Krypto En helt ny bricka i vårt sortiment, tunn vattentät hållbar och fullt möjligt att få med fyrfärgsprint och gravyr för ett personligt uttryck. Minimum beställning av färgade Krypto är 2000 taggar (gäller ej svart och vit och orange). Mått: 45,0 x 30,0 x 2,5 48 Krypto EM4200 Svart Krypto EM4200 Vit Krypto MIFARE S50 (1K) Svart Krypto MIFARE S50 (1K) Krypto EM4200 Svart Orange Krypto MIFARE S50 (1K) Orange Artikel nr 01-1JBK JWE CBK CWE JOE COE7001

49 Nyckelbrickor Teardrop The Teardrop är en nyckelbricka som lämpar sig för tuffa tag i krävande miljöer. Den kraftiga konstruktionen i plast kombinerat med en hög kvalitet på elektroniken gör den till ett naturligt val när kraven på hållbarhet är extra höga. Den är lämplig för olika typ av print och gravyr. Finns i SALTO och kombinerat EM/MIFARE Material ABS plast. Mått: 52,5 x 33,0x 4.5 mm Artikel nr Teardrop EM Axx7040 Teardrop ATA Cxx7040 Teardrop MIFARE S50 (1K) 01-3Cxx7040 Teardrop MIFARE S70 (4K) 01-3Bxx7040 Teardrop Icode SLIx 01-4Axx7040 Teardrop MIFARE S50 (1K) Salto 01-3Cxx7040/Salto Teardrop Kombi EM4102/MIFARE S50 (1K) 01-1A3Cxx7040 Teardrop Kombi EM4102/MIFARE S70 (4K) 01-1A3Bxx7040 Teardrop Kombi EM4102/MIFARE S50 (1K) Salto 01-1A3Cxx7040/Salto Drop The Drop, vår enklaste nyckelbricka som i många fall är helt rätt. Nyckelbrickan finns i sju olika färger och är lämplig för gravering och print av logotyp. Material ABS plast Mått. 35,0 x 29,0 x 7,0mm Drop EM4200 Drop Hitag 2 Drop MIFARE S50 (1K) Drop MIFARE S50 (1K) Vit Salto Drop Icode slix Artikel nr 01-1Jxx Fxx Cxx AWE7030/Salto 01-4Axx7030 Färgkoder Färger Drop och Tearshape Blå, xx ersätts med BE Svart, xx ersätts med BK Röd, xx ersätts med RD Gul, xx ersätts med YW Grön, xx ersätts med GN Vit, xx ersätts med WE Grå, xx ersätts med GY Färger Teardrop Blå, xx ersätts med BE Svart, xx ersätts med BK Grön, xx ersätts med GN Gul, xx ersätts med YW Röd, xx ersätts med RD 49

50 Areff Academy Säkerhetsbranschen utvecklas ständigt och med den behovet av kontinuerlig professionell utveckling. Areff Academy erbjuder utbildningar för att hjälpa dig och ditt företag att hålla jämna steg med nya säkerhetstrender och teknologier. Areff Academy erbjuder kurser för att bli Certifierad CISS Installatör enligt nedan. Vi erbjuder också olika former av kurser och utbildningar inom RFID och MIFARE. Kontakta oss sa berattar vi mer. CISS Certifiering Efter genomförande av båda kurserna får deltagaren ett personligt utbildningsbevis som Certifierad CISS Installatör. CISS Grundkurs (1 dag) Genomgång av CISS övergripande koncept samt en praktisk driftsättning av systemet. CISS Fördjupning (1 dag) Genomgång av mer avancerad driftsättning, biometrisk säkerhet, Mobile access, konfiguration av inbrottsfunktioner och villkorsstyrd åtgärdsprogrammering. Lat sta! 50

51 Est Areff Academy Est

52 Beställ & Support Kontakta oss så hjälper vi dig med din beställning Vår kundtjänst hjälper till med alla typer av frågor som du kan ha kring produkter, beställningar och installation. Vår kundtjänst är bemannad vardagar mellan kl. 08:00 och 16:30 för att besvara dina frågor. 52

53

54 Areff Systems AB Besöksadress: Metallgatan Ronneby Telefon nr: Mail: info@areff.se Webb:
