1 Energipålar I samarbete med:

2 Energi från marken med stålrörspålar Ny använding för stålrörspålar Klokt sätt att spara natur, energi och kostnader Lösning för framtiden lägre energi förbrukning i byggnader 2

3 Lösningens kärna När byggnader kräver pålgrundläggning, kan värmekollektor-rör installeras direkt på insidan av Ruukkis stålrör installerade i marken utan extra schakt eller borrning av energi brunnar. Utmanande markförhållanden kan med fördel användas fri energi från grunden 3

4 Principen med energipålar Energi lagras i marken under sommar och geotermisk energi utnyttjas för uppvärmning. Ruukki stålrörspålar och Uponor PE-Xa U-kollektor Låg mark temperatur utnyttjas för kylning. Ruukki stålrörspålar och Uponor PE-Xa U-kollektor 4

5 err- och erd-energipålar Nästan alla storlekar av Ruukki s sortiment av RR och RD pålar kan användas som energipålar Slagna RR-pålar (RR90-RR1200) Borrade RD-pålar (RD90-RD800 ) Effektiv skarvteknik för mikropålar Hög hållfasta stålkvaliteter Inga större förändringar krävs för grundläggningskonstruktionen eller pålningsarbetena Installation av värme kollektor rör i påle sker efter pålningsarbetena Betongfyllning inuti energipålarna. Minsta avstånd mellan energipålar är 5 m och minimum pållängd ~15 m 5

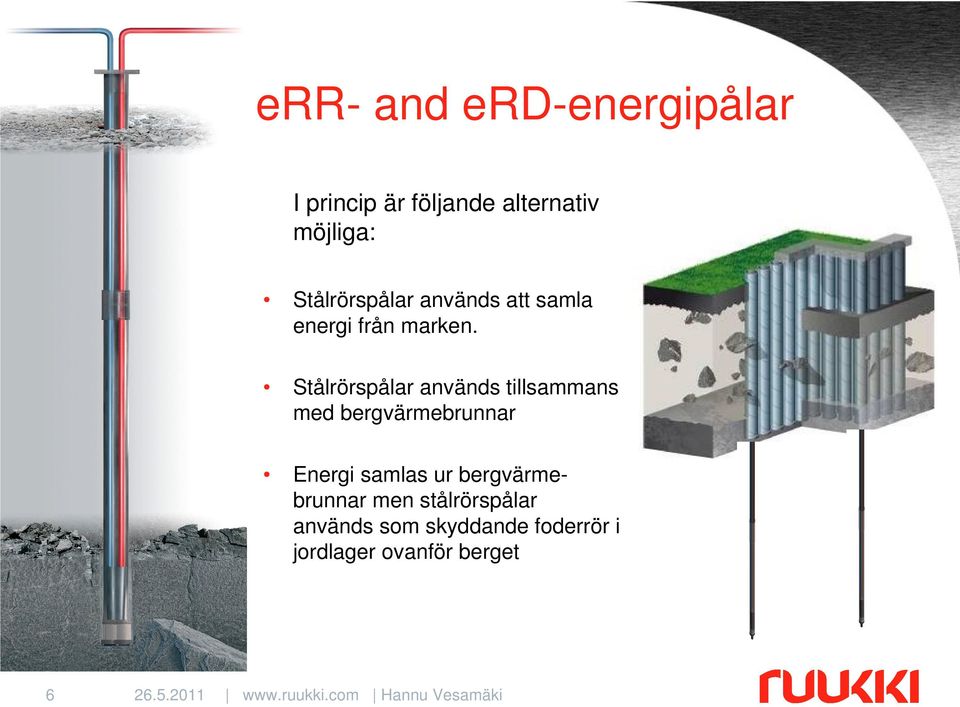

6 err- and erd-energipålar I princip är följande alternativ möjliga: Stålrörspålar används att samla energi från marken. Stålrörspålar används tillsammans med bergvärmebrunnar Energi samlas ur bergvärmebrunnar men stålrörspålar används som skyddande foderrör i jordlager ovanför berget 6

7 Uponor energi pålsystem 25 x 2,3 PE-Xa U-kollektorer med botten vikter. Isolering mellan påle och skåp för samlingsrör för att förebygga värmeförluster. 7

8 Uponor energi pålsystem Anslutning till samlingsrör/skåp för golv installation Anslutning för rumsuppvärmning med hjälp av förisolerade rör I dimension 90/40 mm. Avsett för manuell kontroll 8

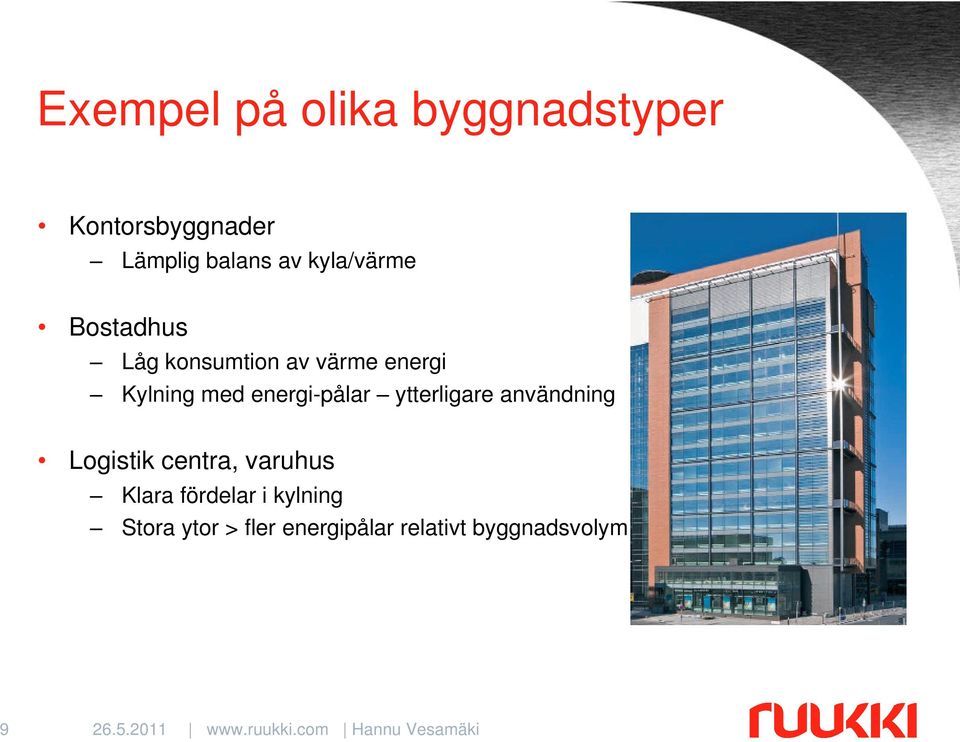

9 Exempel på olika byggnadstyper Kontorsbyggnader Lämplig balans av kyla/värme Bostadhus Låg konsumtion av värme energi Kylning med energi-pålar ytterligare användning Logistik centra, varuhus Klara fördelar i kylning Stora ytor > fler energipålar relativt byggnadsvolym 9

10 Effektivitet Energipålsystem är beroende av: Markförhållanden Antal- och längder på pålar Byggnadskonstruktion Energipålar och brunnar är alltid individuellt konstruerade Slutlig injustering skall alltid utföras av utbildad personal Termisk balans temperaturen i marken intill energipålarna måste alltid ligga över fryspunkten. VIKTIGT! Parallell energikälla behövs för att täcka en byggnads alla behov Kort: M. Pelkkala, GTK 10

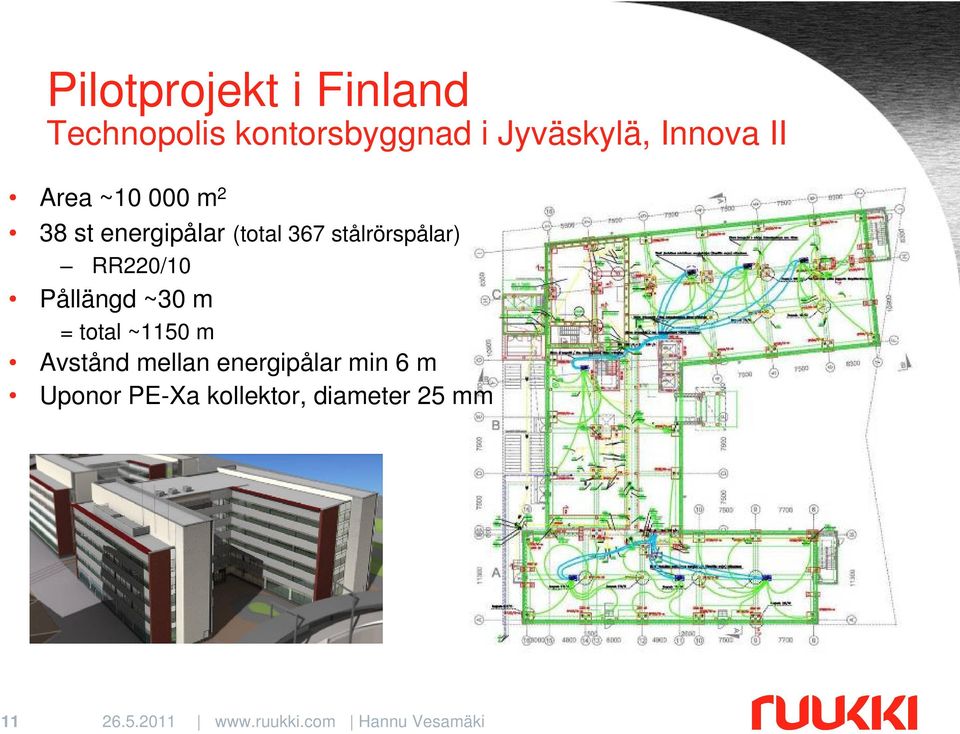

11 Pilotprojekt i Finland Technopolis kontorsbyggnad i Jyväskylä, Innova II Area ~ m 2 38 st energipålar (total 367 stålrörspålar) RR220/10 Pållängd ~30 m = total ~1150 m Avstånd mellan energipålar min 6 m Uponor PE-Xa kollektor, diameter 25 mm 11

12 Pilotprojekt i Finland Technopolis kontorsbyggnad i Jyväskylä, Innova II Deltagare Investerare, Technopolis Oyj Huvudenteprenör, NCC Rakennus Oy HPAC entreprenör / ingenjör, Are Oy / Vahanen Oy Pålar med tillbehör, Ruukki Preliminär beräkning av energi pålsystem, Insinööritoimisto Olof Granlund Oy Leverans och installation av rör. Uponor Energi konsumtion i byggnaden /år Värme 318 MWh Kyla 427 MWh Energipålar täcker ca 50% av byggnadens värmebehov som fri värme. -återstående värmebehov tääcks av fjärrvärme. Energipålarna täcker cirka 35% av byggnadens kylbehov i form av frikyla. Energy from the ground MWh/a Heating Cooling Thermal conductivity of the soil 1,1 w/mk 12

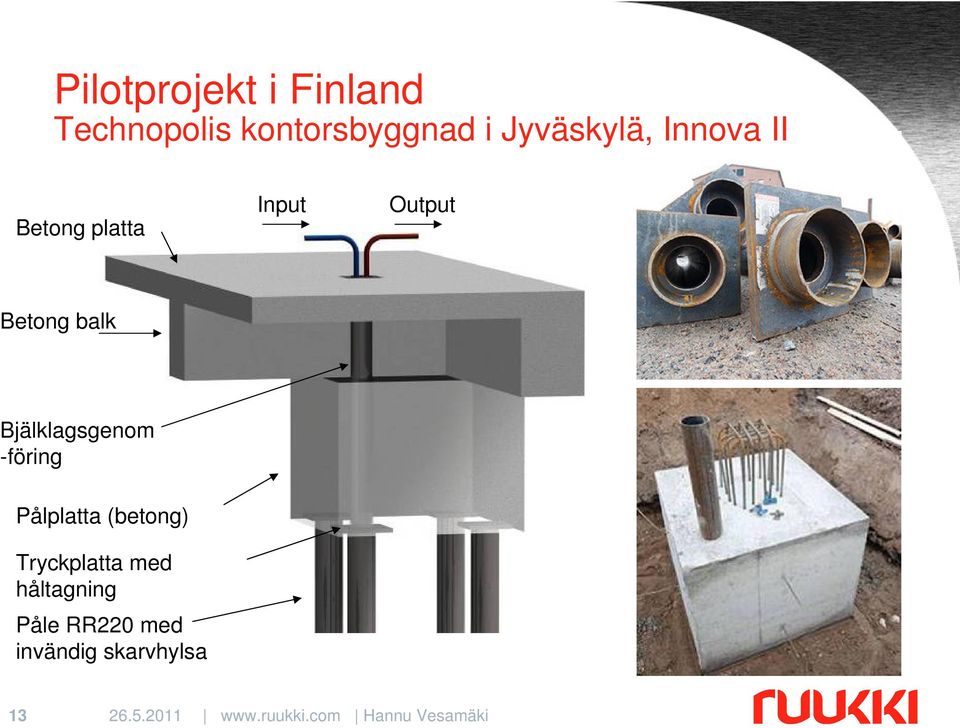

13 Pilotprojekt i Finland Technopolis kontorsbyggnad i Jyväskylä, Innova II Betong platta Input Output Betong balk Bjälklagsgenom -föring Pålplatta (betong) Tryckplatta med håltagning Påle RR220 med invändig skarvhylsa 13

14 Roller Investerare/kund Huvudentreprenör / HPAC-entreprenör En total systemdesign utförs alltid av utbildad ingenjör Råd och anvisningar Pål entreprenör / rörinstallatör Pålar med tillbehör Värmekollektor-system, komponent och support vid installation och uppstart Råd och anvisningar Information / Marknadsföring Kontract 14

15 Kontaktpersoner Ruukki Uponor Mats Larsson John Ljungqvist Ruukki Sverige AB Forskargatan 3 SE Borlänge Tel Mobile mats.larsson@ruukki.com Uponor AB Nordanövägen 2 P.O.Box 101 SE Virsbo Tel Mobile john.ljungqvist@uponor.com 15

16 Tack för uppmärksamheten!
