1 Bygg smartare med högpresterande RRs och RDs stålrörspålar.

2 Bygg smartare på ännu starkare grund. Ruukkis RRs- och RDs-pålar innehåller nu ännu starkare S550J2H höghållfast stål. Högre lastkapacitet för mindre kostnad. 2

3 Ruukkis stålrörspålar ger de mest kostnadseffektiva grundläggningslösningarna Ruukkis stålpålsprodukter omfattar slagna RR-pålar, borrade RD-pålar och stödväggslösningar baserade på dessa pålar. RR- och RD-pålarna används som grundkonstruktion och förstärkning för olika slags byggnader, samt grund- och stödväggskonstruktion för infrastrukturbyggen som trafikleder, broar och hamnkonstruktioner. Ruukkis stålrörspålar är lätta att skarva. Tack vare den avancerade skarvtekniken passar RR- och RD-pålarna perfekt för projekt där man använder korta pålelement. Att bygga upp pålfundament och stödväggar av stål går snabbt och enkelt med Ruukkis stålrörspålar. Stålrörspålar är hållfasta nog för att bära de belastningar som riktas mot dem från ovanliggande strukturer och från marken. Stålrörspålar är också säkra vid belastningar under installationen vid förhållanden som är svåra för traditionell pålning. Ruukkis höghållfasta RRs- och RDspålar tillsammans med effektiv utformning, snabb och enkel installation, mindre miljöpåverkan än vid traditionell pålning och Ruukkis kundservice skapar en lösning som nu är starkare än någonsin. 3

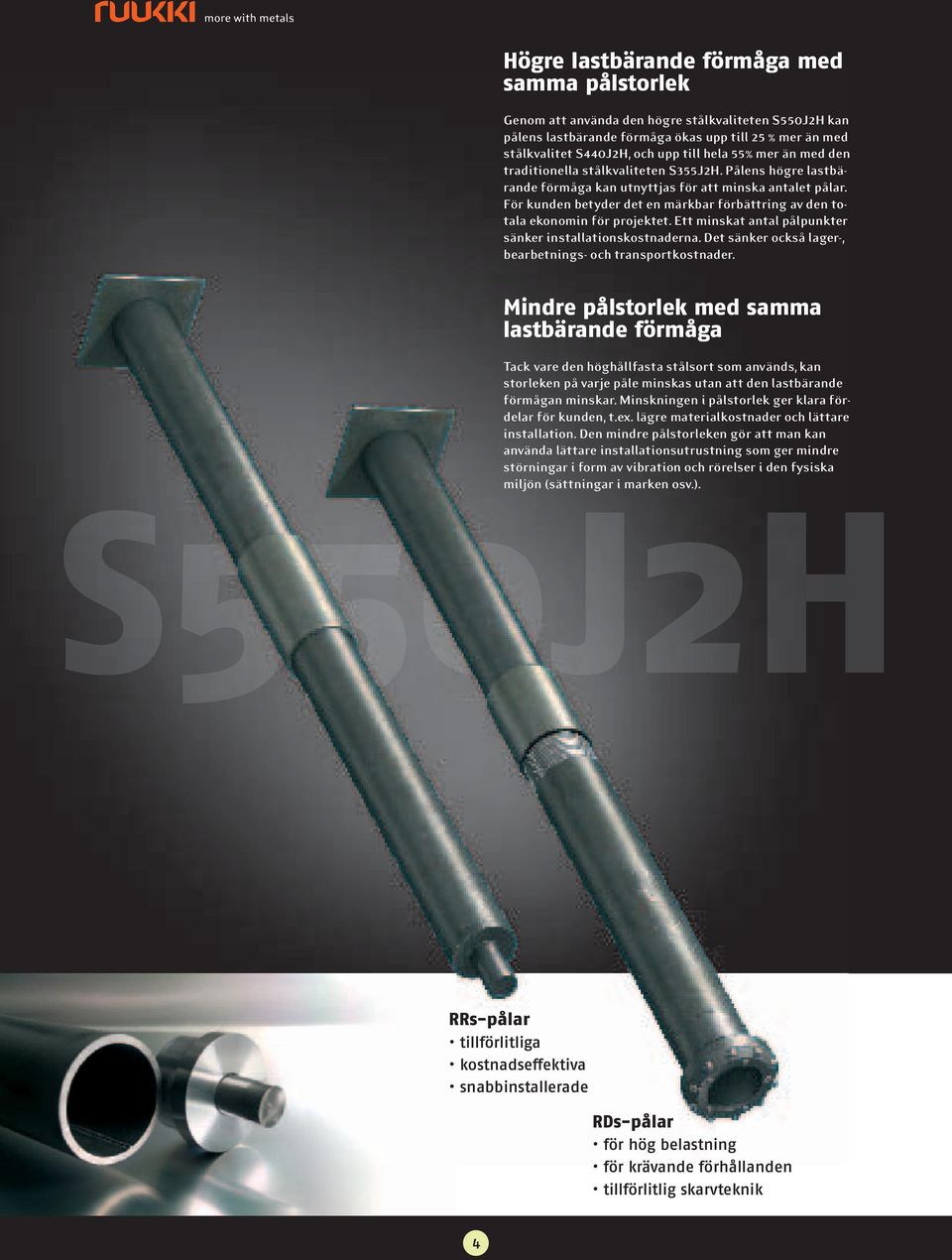

4 Högre lastbärande förmåga med samma pålstorlek Genom att använda den högre stålkvaliteten S550J2H kan pålens lastbärande förmåga ökas upp till 25 % mer än med stålkvalitet S440J2H, och upp till hela 55% mer än med den traditionella stålkvaliteten S355J2H. Pålens högre lastbärande förmåga kan utnyttjas för att minska antalet pålar. För kunden betyder det en märkbar förbättring av den totala ekonomin för projektet. Ett minskat antal pålpunkter sänker installationskostnaderna. Det sänker också lager-, bearbetnings- och transportkostnader. Mindre pålstorlek med samma lastbärande förmåga Tack vare den höghållfasta stålsort som används, kan storleken på varje påle minskas utan att den lastbärande förmågan minskar. Minskningen i pålstorlek ger klara fördelar för kunden, t.ex. lägre materialkostnader och lättare installation. Den mindre pålstorleken gör att man kan använda lättare installationsutrustning som ger mindre störningar i form av vibration och rörelser i den fysiska miljön (sättningar i marken osv.). S550J2H RRs-pålar tillförlitliga kostnadseffektiva snabbinstallerade RDs-pålar för hög belastning för krävande förhållanden tillförlitlig skarvteknik 4

5 Höghållfast stål är bra för miljön En höghållfast stålsort är en miljövänlig lösning. Det totala energibehovet vid byggandet av grunden minskar om man utnyttjar fördelarna med höghållfast stål. När man använder en starkare stålsort i pålarna, minskas miljöpåverkan av tillverkningen, bearbetningen, transporten och installationen av pålar. Utformning och installation av höghållfasta RRs- och RDs-pålar. Att använda höghållfasta stålpålar i grundläggningsarbete är lätt. Ruukkis anvisningar för konstruktion och installation finns även för RRs- och RDs-pålar. RRs- och RDs-pålarna kan oftast installeras med samma pålningsutrustning som för RR- och RD-pålar. Slagsegheten hos stålsort S550J2H motsvarar slagsegheten hos stålsort S440J2H, som är känd för sin goda förmåga att tåla belastningar vid installation. 5

6 Höghållfasta RRs-pålar Ruukkis utbud av RRs-pålar innehåller tre pålstorlekar av höghållfast stål: RRs115/8, RRs140/10 och RRs170/10. Dessa pålstorlekar har valts ut för att deras normala lastbärande förmåga väl motsvarar förmågan hos traditionella slagna pålar. RR-pålarnas utomordentliga egenskaper, t.ex. att de är snabba och lätta att skarva med en extern friktionsskarv, utnyttjas också i RRs-pålar tillverkade av höghållfast stål. Fördelar med höghållfast stål i Ruukkis RRs-pålar: - kostnadseffektiva lösningar för grundkonstruktioner - mindre sättningar och störningar i marken i förhållande till pålarnas lastbärande förmåga - minskade vibrationer i relation till pålarnas lastbärande förmåga - möjligheter att använda lättare installationsutrustning Höghållfasta RDs-pålar Ruukkis utbud av RDs-pålar består av borrade pålar tillverkade av höghållfast stål från storlek RDs90 till storlek RDs220/12.5. Pålstorlekarna överensstämmer med Ruukkis tidigare sortiment av RD-pålar. RDs-pålarna erbjuder också alla de beprövade goda egenskaperna hos RD-pålar. De höghållfasta RDs-pålarna kan skarvas säkert med Ruukkis gängade RDs-skarvar. Fördelar med höghållfast stål i Ruukkis RDs-pålar: - kostnadseffektiva lösningar för grundkonstruktioner - utmärkt lastbärande förmåga i alla installationer och markförhållanden - möjligheter att använda mindre påldimensioner och därmed spara in på installationskostnaderna mindre pilot- och ringkronor mindre störningar i marken av komprimerad luft 6

7 Höghållfasta grova pålar och stödväggskonstruktioner Ruukkis grova RR- och RD-pålar finns också i höghållfast stål S550J2H. Pålutbudet omfattar pålar med en diameter på 406 mm till 1220 mm. Användning av höghållfast stål ger också fördelar i stödväggskonstruktioner som baseras på RR- eller RD-pålar. Ytterligare information För mer information om Ruukkis stålrörspålar och lösningar för grundkonstruktioner i höghållfast stål S550J2H, se våra produktbroschyrer och anvisningar för konstruktion och installation. Fördelar med höghållfast stål för Ruukkis grova RR- och RD-pålar och stödväggskonstruktioner: - kostnadseffektiva lösningar för grundkonstruktioner - hög hållfasthet vid installationer - högre normalkraft och böjstyvhet - möjligheter till materialbesparingar i stödväggskonstruktioner 7

8 SE / Ruukki Sverige AB, Forskargatan 3, Borlänge , infrasweden@ruukki.com Copyright 2010 Rautaruukki Corporation. Alla rättigheter förbehålles. Ruukki, Rautaruukki, More With Metals och Ruukkis produktnamn är registrerade varumärken som tillhör Rautaruukki Abp. Denna broschyr har granskats på noggrannast möjliga vis. Vi kan dock inte ansvara för eventuella fel eller direkta eller indirekta skador som uppkommit till följd av felaktig tillämpning av informationen. Rätten till ändringar förbehålles.
