Förnyad strömställarinsats Jussi och IMPRESSIVO

Transkript

1 Förnyad strömställarinsats Jussi och IMPRESSIVO

2 Förnyad strömställarinsats 2 Förnyad strömställarinsats Jussi och IMPRESSIVO

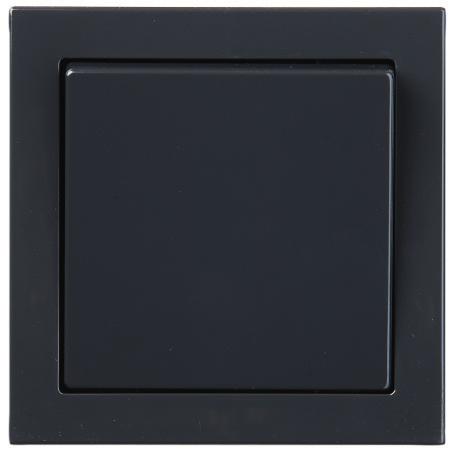

3 Vi har tagit till oss kundernas önskemål och förbättrat strömställarinsatserna för serierna Jussi och IMPRESSIVO. Strömställaren är nu mer användarvänlig än tidigare och lättare att installera. Insatsens goda egenskaper finns kvar och nya egenskaper som ytterligare förbättrar strömställarens funktion har lagts till. Förbättringar: - Inkoppling och urkoppling av ledarna har förbättrats. - Märkningarna har förbättrats. - Signallampans funktionalitet har förbättrats. - Strömställaren kan modifieras till tryckknapp genom att lägga till en fjäder. Jussi och IMPRESSIVO Förnyad strömställarinsats 3

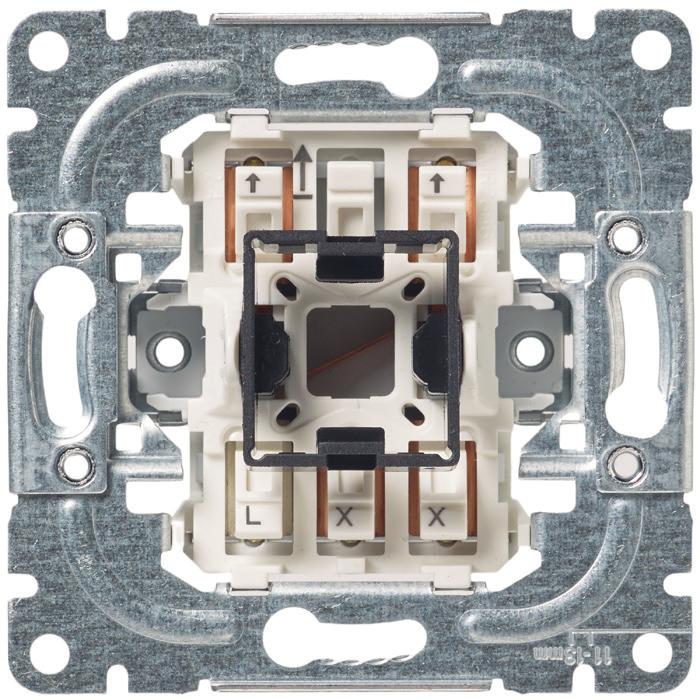

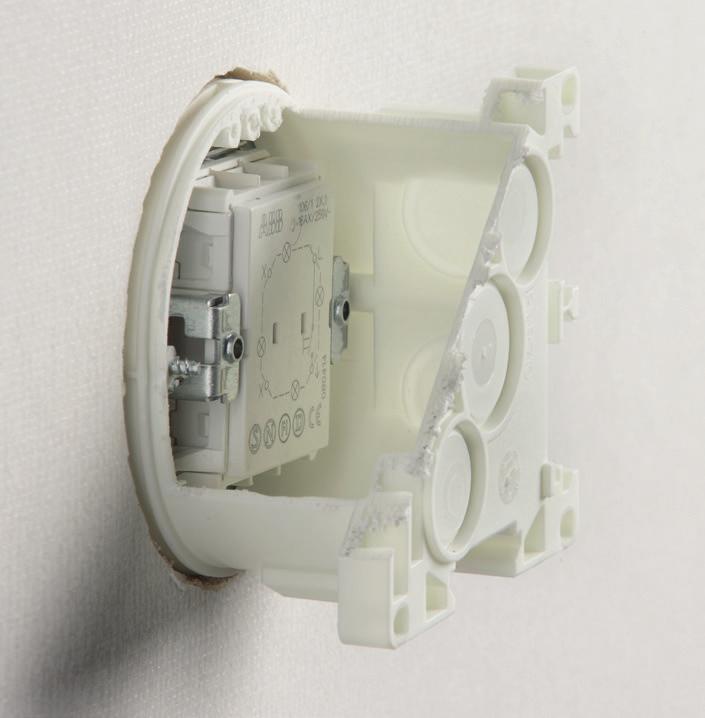

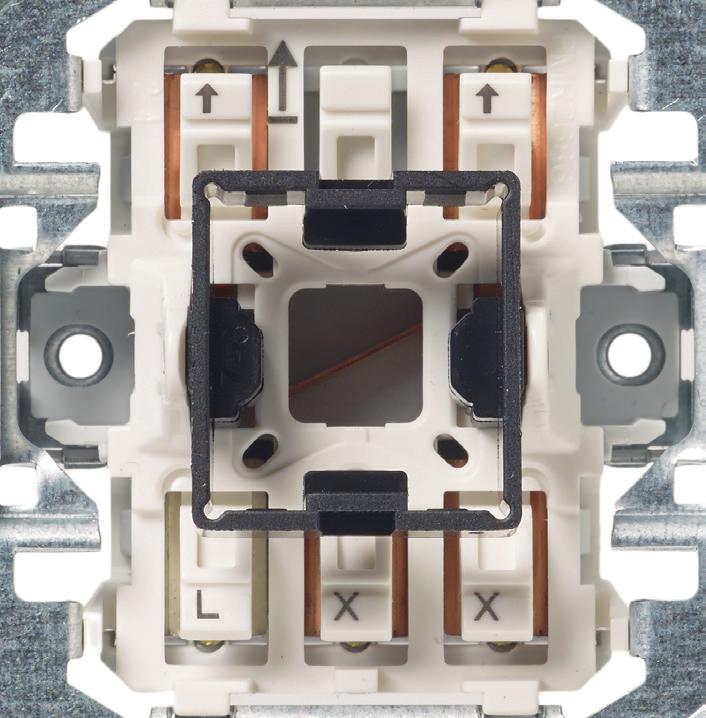

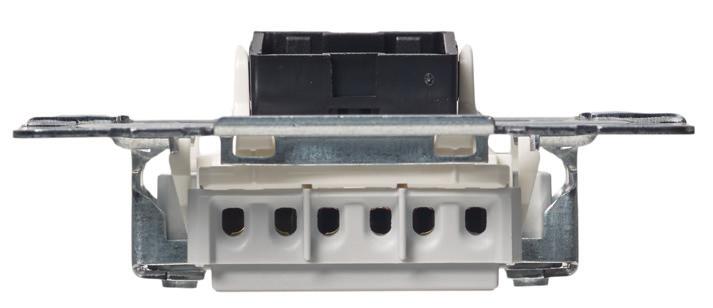

4 Förnyad strömställarinsats Vid förnyelsen av strömställarsinsatsen behöll vi de befintliga goda egenskaperna En målsättning var att befintliga vippor, täckramar och andra tillbehör även i fortsättningen ska vara kompatibla. En annan målsättning var att gamla typnummer och E-nummer ska behållas. Därför behöll vi snabbanslutningen som har visat sig vara funktionssäker, den styva monteringsramen, den låga konstruktionen och det mångsidiga strömställarsortimentet. I enlighet med kundernas önskemål riktades modifieringarna och förbättringarna mot detaljer som underlättar installationen och ökar funktionssäkerheten. Installationsegenskaper En pil som visar monteringsriktningen har lagts till. Anslutningarna är tydligt utmärkta på framsidan. Strömställarens yttermått är oförändrade. Frigöring av ledare har gjorts enklare genom en förbättring av frigöringsspaken. På monteringsramen finns en måttangivelse som visar optimal skalningslängd (11 13 mm). Snabbare anslutning av ledarna genom ny formgivning av ledaröppningarna. Snabbanslutning för entrådig (EK) eller flertråtrådig (FK) ledare. 4 Förnyad strömställarinsats Jussi och IMPRESSIVO Tydligare kopplingsschema. Den styva monteringsramen har konstaterats vara bra. Den innefattar mångsidiga fästmöjligheter och har därför behållits oförändrad.

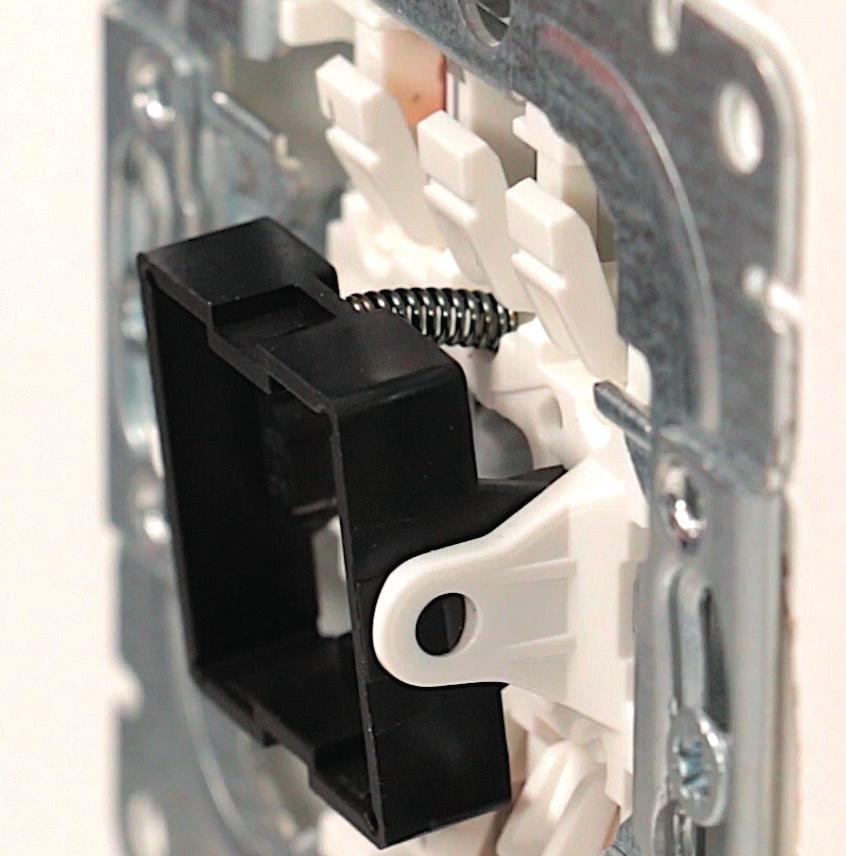

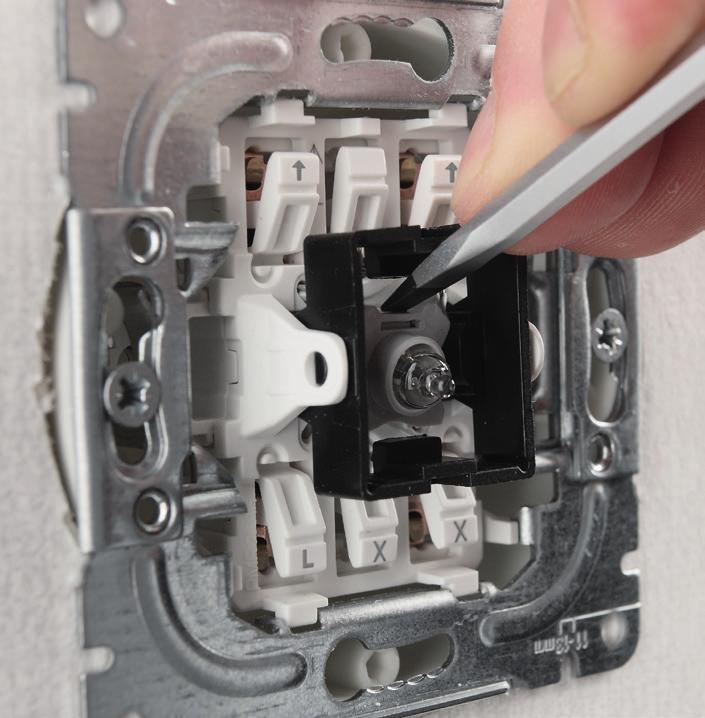

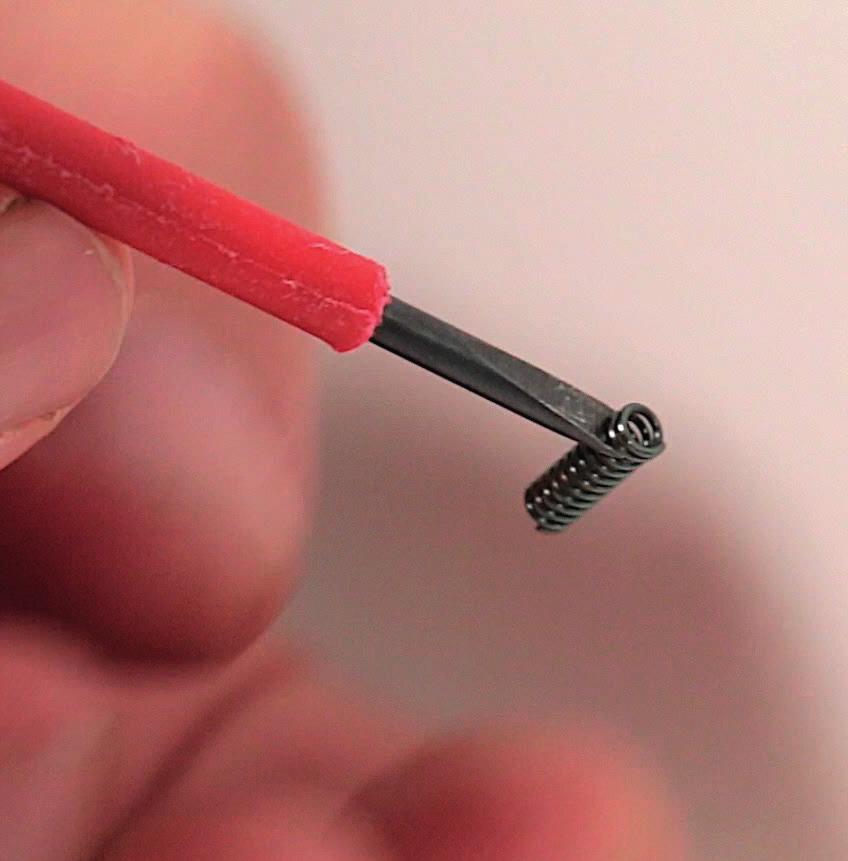

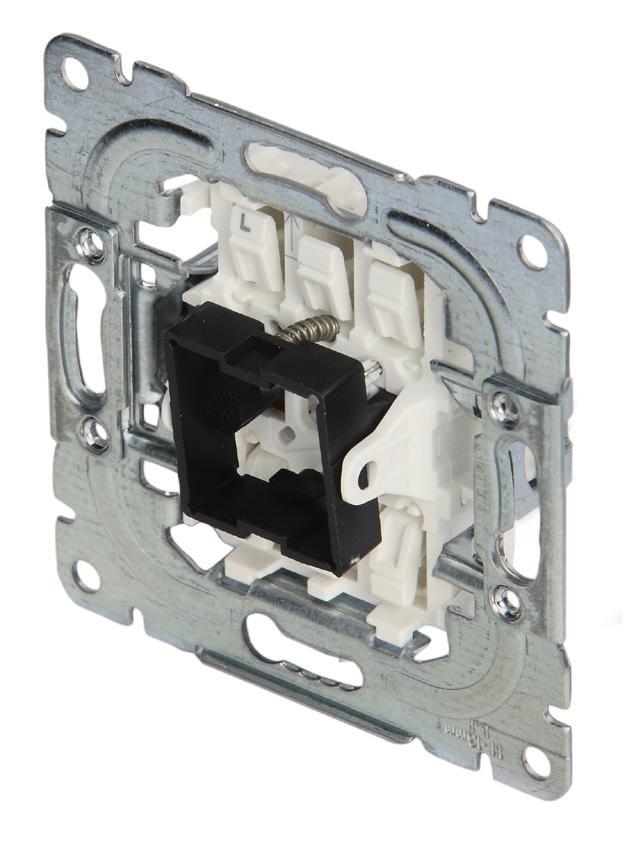

5 Signallampor och fästklor På infällda strömställare kan fästklor kompletteras på installationsplatsen. Enklare installation av signallampa. Lampan kan fortfarande sättas i framifrån och den kan användas på flera olika sätt, till exempel som sökljus eller som signallampa. Signallamporna är glim- eller glödlampor med lång livslängd, och de finns tillgängliga för spänningarna 230 V, 24 V och 12 V. Från strömställare till tryckknapp Strömställarens konstruktion har ändrats, så att strömställare kan göras om till tryckknapp. Ändringen görs enkelt genom att en fjäder läggs till på den önskade vippan. På detta sätt kan man till exempel ändra en kronströmställare till en tryckknapp/ström- ställarkombination, och på en 3x1 strömställare kan man lägga till 1 3 fjädrar. Bildserien nedan visar hur man monterar fjädern med hjälp av en skruvmejsel. Jussi och IMPRESSIVO Förnyad strömställarinsats 5

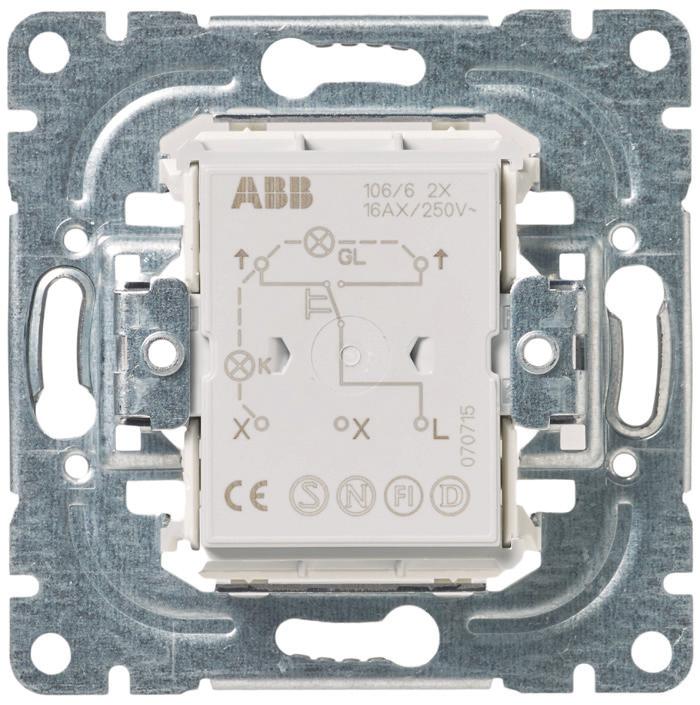

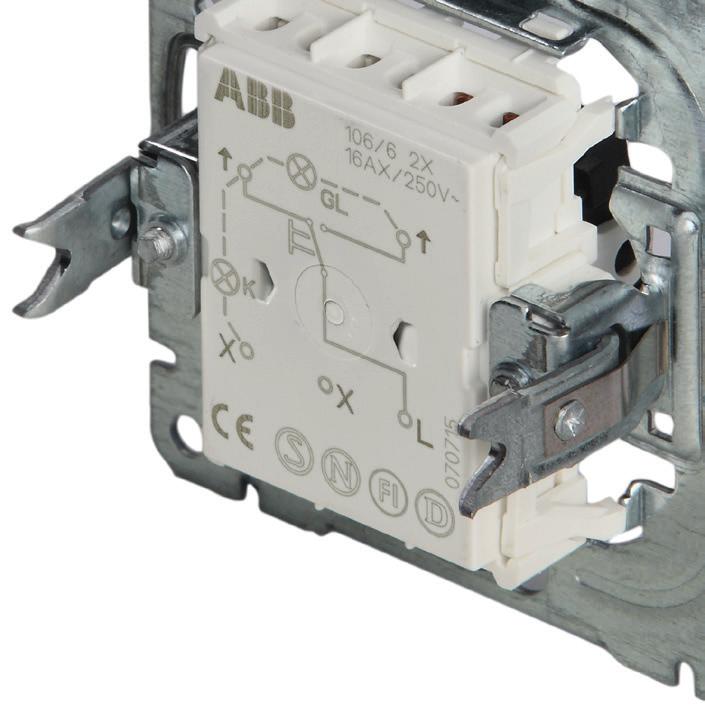

6 Märkningar Med den nya lasermärkningen är anslutningar och kopplingsschema tydligt utmärkta. Det har även lagts till en pil som visar monteringsriktiningen. Låg konstruktion och omfattande sortiment Strömställarinsatsens 6-kammarkonstruktion har behållits och därför har vi fortfarande kvar samma sortiment av strömställarmodeller. Strömställarens grundkonstruktion och yttermått är Tack vare den låga konstruktionen blir det gott om utrymme för ledarna i apparatdosan. 6 Förnyad strömställarinsats Jussi och IMPRESSIVO också oförändrade, och det gör att alla befintliga infällda och utanpåliggande strömställare fortfarande finns tillgängliga. Med hjälp av x-plint är det lätt att skarva ledarna i apparatdosan och klämmorna ger många kopplingsmöjligheter för signallampan.

7 Jussi och IMPRESSIVO Förnyad strömställarinsats 7
