4 INDEX INNEHÅLL KREATIV BELYSNING SEDAN Historia 10 Inspirationsbilder TAK 21 Infällt och dikt i tak 42 Maxel spotlights 12V 46 Steng spotlights 12V 48 Maxel skensystem 12V 52 Spotlight 3-fas 54 Skensystem 3-fas 58 Ljuslister VÄGG 61 Infällt och dikt i vägg BADRUM 67 Spegel-armaturer 70 Vägg och tak i badrum Utomhus 73 Vägg, tak och mark 84 Royal Botania 88 IP44.de Våra varumärken 100 Royal Botania 100 IP44.de 101 Kaiser 101 Steng Om ljussät tning 102 Om ljussättning Akta 106 LED 109 Hur väljer jag LED-konverter 110 Om halogenljuskällor 111 Transformatorer 112 Spridningsvinklar för kalljuslampor 114 Installation av downlights 115 Val av säkerhetsbox 116 Säkerhetsbox tabell 118 IP-klasser 120 Ledningar och avsäkring 122 register TRANSORMATORER OCH TILLBEHÖR 93 Säkerhetsboxar 94 Transformatorer och tillbehör 95 LED-Konverter 97 Tridonic LED-konverter IKONER 35W IP66 E27 Klassbeteckning Spänning Effekt Kapplingsklass Sockel 50mm TON Cd Håltagning Ställbarhet Spridningsvinkel Vikt Candela-värdet som redovisas gäller 3000K 4

5 TAK S. 21K S. 22 S. 23 S. 23 S. 24 S. 24 S. 24 S. 24 S. 25 s. 26 s. 26 s. 26 s. 26 s. 27 s. 27 s. 27 s. 27 s. 27 s. 28 s. 28 s. 28 s. 28 s. 29 s. 29 s. 30 s. 31 s. 32 s.1 33 s. 36 s. 40 s. 41 s. 42 s. 42 s. 42 s. 44 s. 44 s. 44 s. 44 s. 44 s. 44 s. 45 s. 45 s. 45 s. 45 s. 45 s. 45 s. 46 s. 48 s. 52 s. 53 s. 54 s. 58 VÄGG s. 61 s. 64 s. 65 s. 65 S. 65 S. 65 BADRUM s. 67 s. 70 s. 70 UTOMHUS s. 73 s. 73 s. 73 s. 74 s. 74 s. 74 s. 74 s. 75 s. 75 s. 75 s. 76 s. 76 s. 76 s. 76 s. 80 s. 80 s. 80 s. 80 s. 80 s. 81 s. 81 s. 82 s. 82 s. 82 s. 82 s. 83 s. 83 s. 84 s. 84 s. 84 s. 84 s. 85 s. 85 s. 85 s. 86 s. 86 s. 86 s. 86 s. 88 s. 88 s. 88 s. 88 s. 89 s. 89 s. 89 s. 89 s. 89 s. 89 TILLBEHÖR s. 93 s. 94

6 HISTORIA KREATIV BELYSNING SEDAN 1933 Maxel grundades 1933 av eldsjälen och uppfinnaren Max Laser. 77 år och 3 generationer Laser senare genomsyras företaget fortfarande av hans passion, uppfinningsrikedom och kompromisslösa känsla för kvalitet. På följande uppslag bjuder vi på några glimtar ur Maxels historia i ord och bild. rån rötterna i 3o-talets svenska funktionalism - där konsumentnytta innebar hög kvalitet, funktion och god design - via 80- och 90- talets tekniska utveckling till dagens miljövänliga belysningslösningar som borgar för en ljusare tillvaro för alla, även i framtiden I begynnelsen. En 14-årig Max Laser inleder sin karriär på belysningsföretaget Herman Wulfsson som allt-i-allo lades grunden till det vi idag känner som Maxel Thomas Alva Edison uppfinner glödlampan Luciafirande på firman, Max lyser upp tillställningen som lucia Interiörer från Tunnelgatan 20B. rån vänster till höger syns Herman Wulfsson i butiken, sömmerskor och administrativ personal i lampskärmsateljén och det så kallade sprutrummet, där all lackering utfördes. 6

7 HISTORIA 1959 Den egna tillverkningen i Töreboda - där man idag är ledande i Sverige inom metalltryckning - tar sin början. Maxel hade för övrigt något så sällsynt som en trycksvarvare med konstnärsstatus anställd på Tunnelgatan under1960-talet Max Laser var en pionjär och en uppfinnare som lanserade en mängd världspatent med sina nyskapande lösningar för armaturer och ljuskällor. Några exempel på det är en föregångare till dimmern, en av de första spotlight-armaturerna och lux-spegeln. Till höger ett patentbrev för en reflektoranordning Ett äkta familjeföretag. Max tog ofta med sig familjen på de otaliga resorna runtom i Europa. Bilden visar en tillfällig motgång i form av en punktering i Linköping öretaget byter namn till Maxel Belysning AB och Max passar samtidigt på att designa företagets logotyp. Emaljskylten från 1956 finns kvar än idag och förgyller numera Maxels verkstad i Spånga. 7

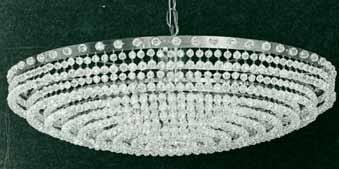

8 HISTORIA 1974 Butiken på Drottninggatan slår upp portarna. Bortsett från försäljning av allehanda hembelysning utförs här även tillverkning, montering och reparationer. På bilden ovan syns Max Laser med hustrun Lillie Maxel får agenturen i Sverige för Swarowski-kristall via den österriskiska tillverkaren Schöler & Co. Max Laser är känd för sin design av kristallkronor och använde ofta prismor i Swarowski-kristall. Somliga av hans modeller kopieras än idag. HUR MYCKET RABATT VILL DU HA? Max var en finurlig man och det sägs att frågan ovan brukade komma som ett brev på posten när en kund bad om rabatt i butiken på Drottninggatan. Därefter satte han utgångspriset, som inte alltid var angivet, och gjorde en bra affär samtidigt som han fick en nöjd och glad kund På 1960-talet inleder Max ett samarbete med Philips och utvecklar bland annat den första spotlightarmaturen för deras räkning. Philips erbjuder Max en tjänst som chefsdesigner och produktutvecklare. Han tackar nej Sonen Kai Laser börjar jobba i företaget. Under Kais ledning utvecklas företaget till att bli en av landets ledande aktörer inom professionella belysningssystem. På bilden: Max i hatt, Kai i mitten och Schöler & Co:s representant Karl Ölinger (som kallade sig Karl Bierlinger eftersom öl på svenska blir bier på tyska). 8

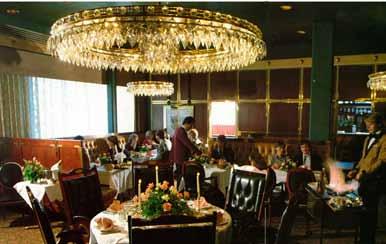

9 HISTORIA PARK HOTELL SE-BankeN PARK HOTELL Maxel får i uppdrag att designa och tillverka all belysning till det nybyggda Park Hotell på Karlavägen i Stockholm. Några exempel på liknande uppdrag vid denna tidpunkt är Restaurang Berzeliterassen, SE-banken och Nattklubben Trägår n i Göteborg. I samtliga fall levererar Maxel en heltäckande lösning - från design och tillverkning till montering och installation. När du bläddrar vidare i katalogen kan du se några exempel på hur en heltäckande belysningslösning från Maxel kan se ut idag Idag består Maxel av 15 anställda, omsätter 45 miljoner och drivs av Max sonson Mattias Laser. Maxel är ett av Sveriges äldsta och ledande företag inom belysning och genomsyras fortfarande av den passion, uppfinningsrikedom och kompromisslösa känsla för kvalitet som har funnits med sedan allra första början På 80-talet inleds samarbeten med företag som Hennes & Mauritz och IKEA och man börjar även tillverka för Caterpillar, John Deer, Massey- ergusson och ord. Omsättningen ökar från ca 5 till 16 miljoner Maxel firar 75-årsjubileum Maxel inleder ett samarbete med två kända designers: Simon & Tomas. 9

10 SOHO Sohos moderna design passar lika bra i hemmet som i offentlig miljö. Armaturerna finns för både 12 och 230 volt och finns i färgerna vitt och aluminium/grå. Seattle är identisk i modellen men har vit ram och svart innanmäte, se sid

11 2 1 PRODUKTER I BILD 1. Soho 2, sid Slimlight, sid 58. PRODUKTörsl ag Queens, sid 26. Optimal Basic, sid

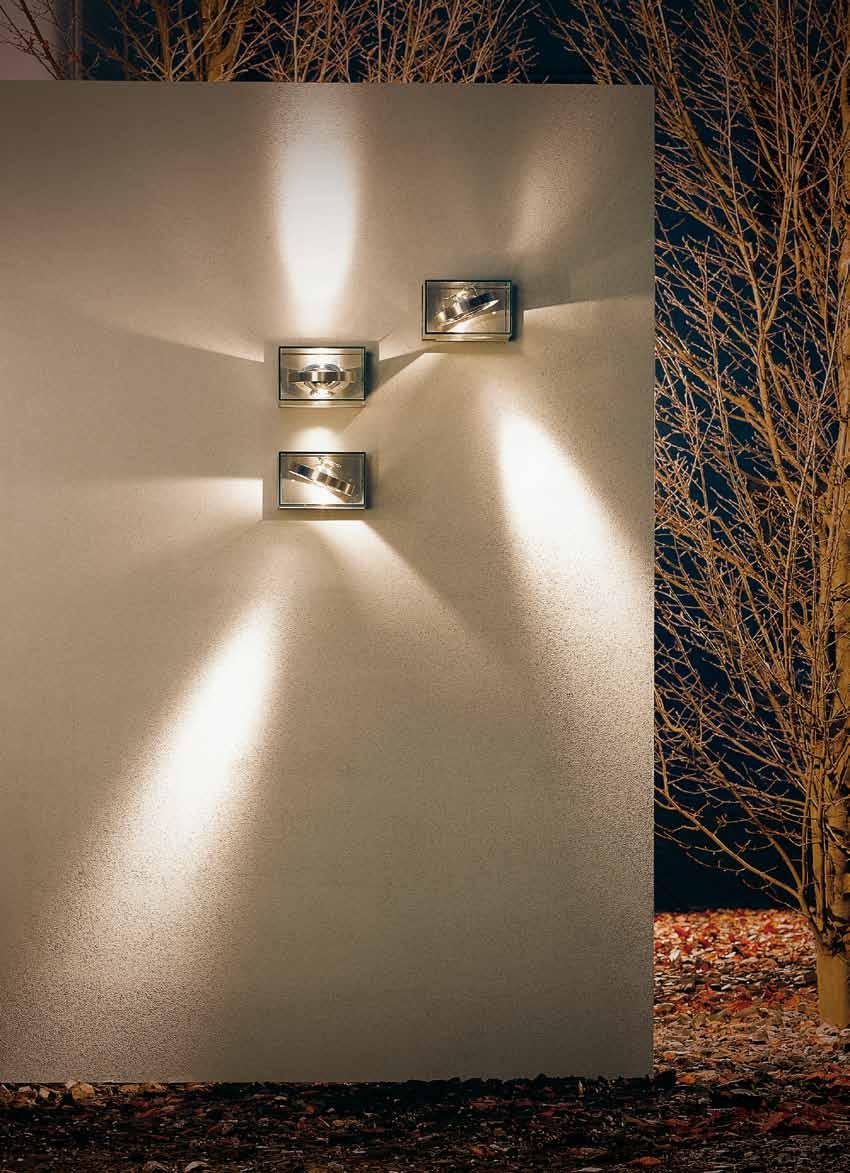

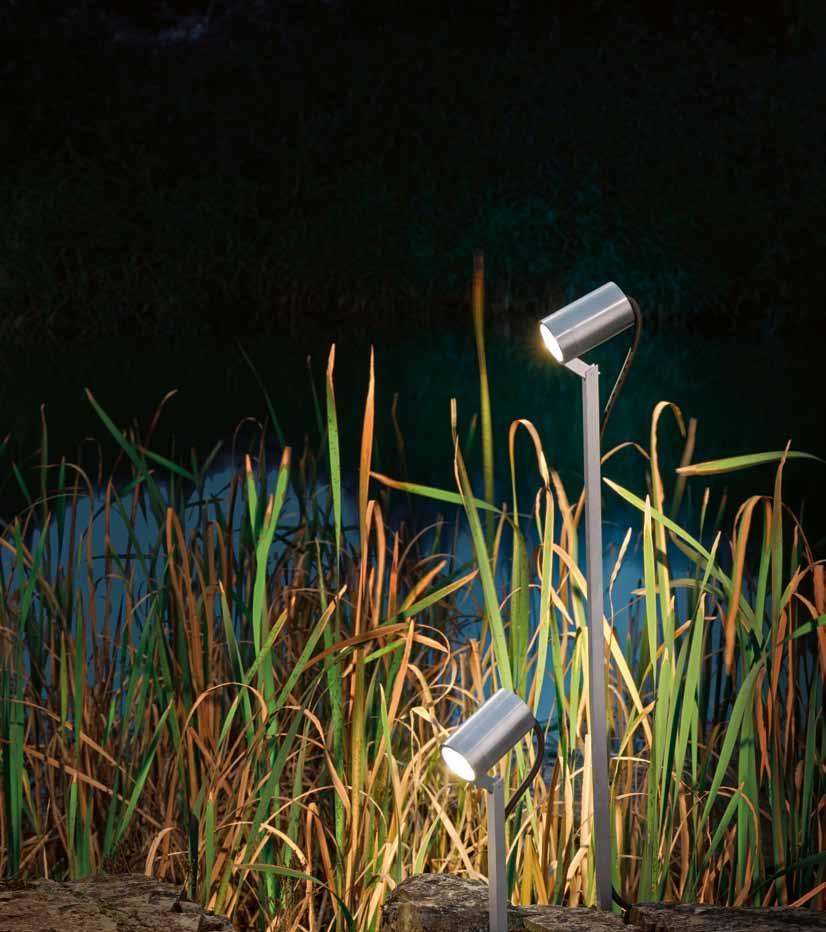

12 PIEK Piek är en utomhusarmatur som ger ett bra ljus i kombination med en mycket tilltalande design. Armaturhuset går att vinkla 180 grader vilket gör att den t.ex. kan användas som en uppljusarmatur under ett träd. 12

13 1 PRODUKTER I BILD 1. Piek, sid 89. PRODUKTÖRSLAG Lusanne, sid 76. Komet garden, sid

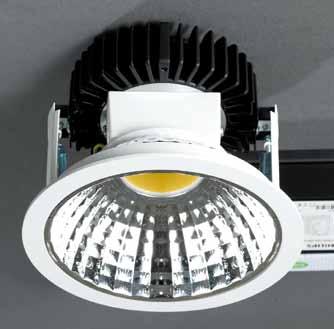

14 3 2 DAY TONA Daytona downlight är en mycket väl avbländad armatur tack vare den svarta baffeln som bidrar till minimal bländning. Armaturen är ställbar och finns i olika IP-klasser. 14

15 1 4 PRODUKTER I BILD 1. Daytona, sid Slimlight LED, sid Pluto ast, sid Steng CUP, sid

16 2 1 URANUS Uranus tak/vägg en armatur med en hög skyddsklass vilket gör den är lämplig för badrum. Den finns i flera utföranden med olika typer av frontringar. 16

17 3 4 PRODUKTER I BILD 1. Uranus, sid Soho 3, sid Brigg XS, sid Slimlight, sid

18 1 MENTON Menton-armaturen finns med en eller två ljusöppningar, 12V eller. I modellen med 230 volt används med fördel en lågenergiljuskälla. Menton finns även som inomhusarmatur. 18

19 PRODUKTER I BILD 1. Menton 1, sid 73. PRODUKTÖRSLAG Omega, sid 73. Beamy, sid 84. Ann, sid

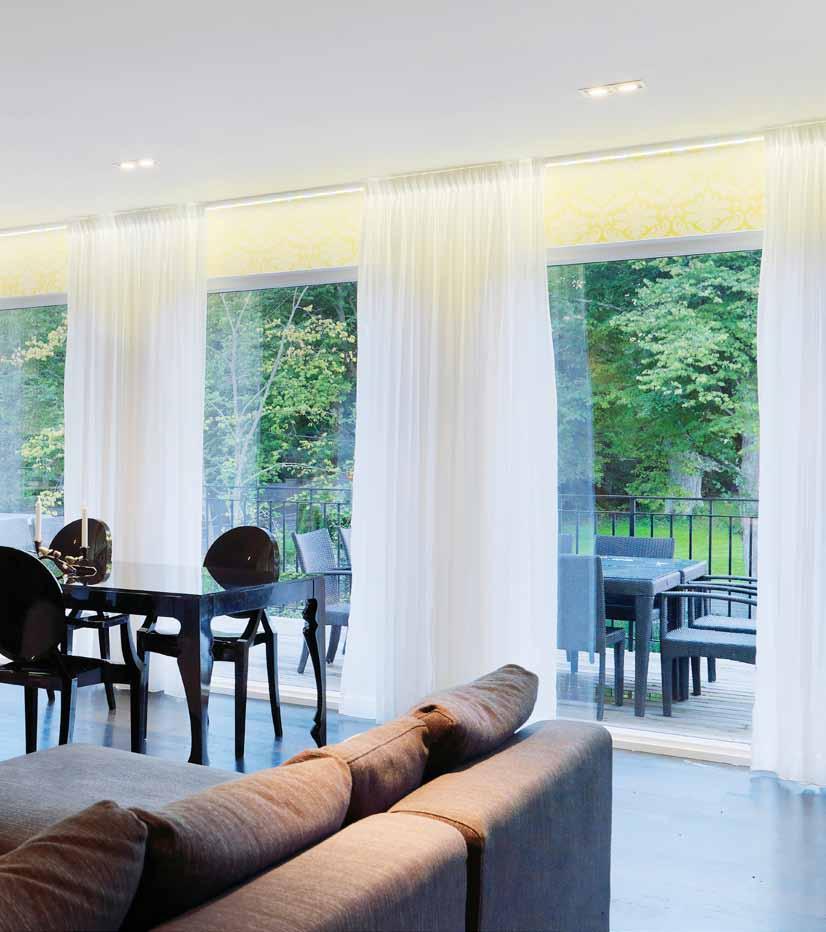

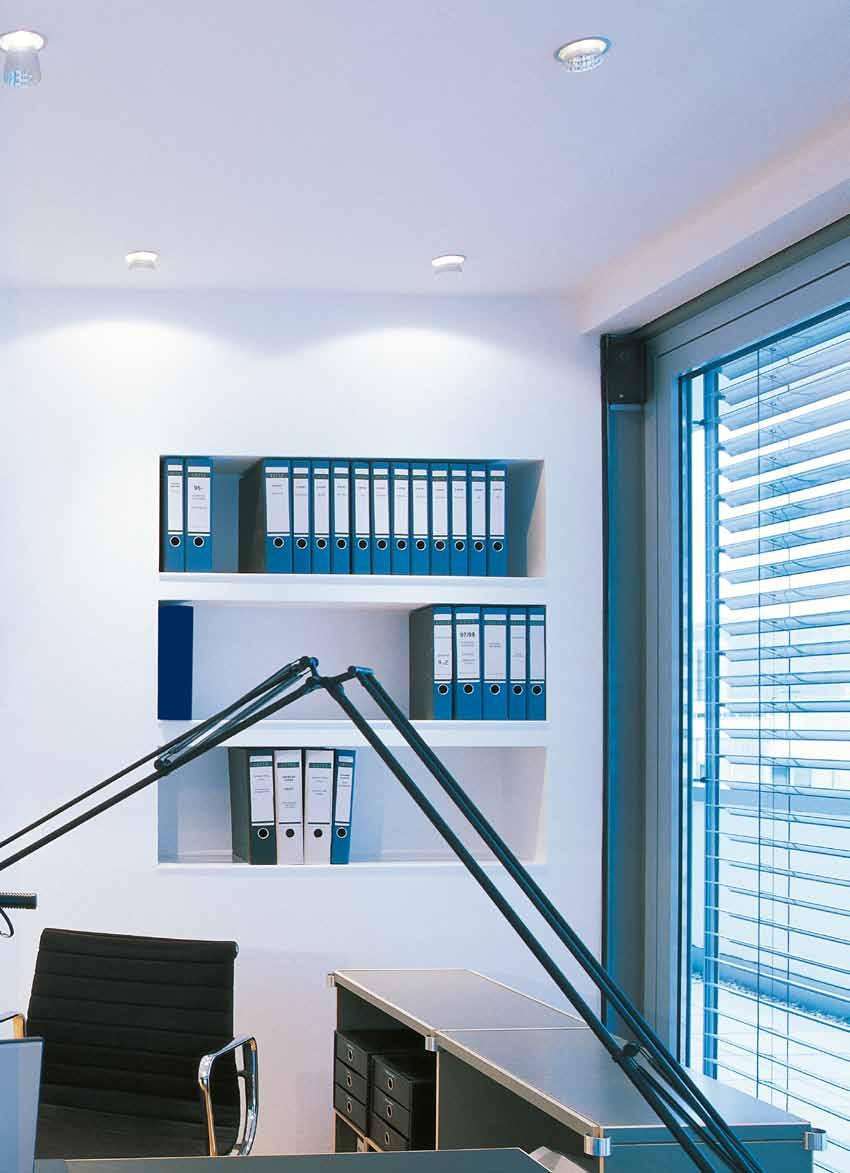

20 TAK Den stora fördelen med infälld takbelysning är att armaturerna är så diskreta. Utan synliga installationer upplevs rummet som friare och renare. Här följer ett urval av våra fasta och justerbara armaturer i en mängd attraktiva utföranden. Välj spridningsvinkel beroende på önskad effekt, avstånd och ljusstyrka. Se vår guide över spridningsvinklar i slutet av katalogen. Kan du inte fälla in din armatur finns här även många alternativ på utanpåliggande armaturer.

21 TAK HUR VÄLJER JAG LED- KONVERTER? När du installerar en LED-armatur i ditt tak - infälld eller utanpåliggande - är det mycket viktigt att du gör det på rätt sätt och i enlighet med de riktlinjer och säkerhetsföreskrifter som finns. LED-armaturer avger i jämförelse med andra ljuskällor förhållandevis lite värme, men tål dessvärre inte speciellt hög värme. Vid till exempel infällnad är det viktigt att komma ihåg att armaturen behöver gott om luftutrymme för att den önskvärda livslängden ska uppnås. Se våra rekommendationer i tabellen på sidan 116. ÖR SÄKERHETS SKULL: Det är av yttersta vikt att du installerar din LED-armatur på rätt sätt. Läs mer om hur du gör och vilken konverter du ska välja på sidan 109. Pluto ast 350mA Pluto Ställbar 350mA Ø 42 Ø 52 Utrustad med kontaktdon. ramspänningsfall max 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid mA 1,2W LED 2539 Alu 3000K Alu 6500K Vit 3000K Svart 3000K Alu distansring Utrustad med kontaktdon. ramspänningsfall max 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid mA 1,2W LED 2540 Alu 3000K Alu 6500K Vit 3000K Svart 3000K mm Cd 45mm Cd Pluto fast 700mA Pluto ställbar 700mA Ø 42 Ø 52 Utrustad med kontaktdon. ramspänningsfall max 4V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Alu 3000K Utrustad med kontaktdon. ramspänningsfall max 4V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Alu 3000K mA 3W LED 700mA 3W LED 35mm Cd 46mm Cd 21

22 TAK Komet fast 350mA Komet IP44 350mA Ø 70 Ø 73 Utrustad med kontaktdon. ramspänningsfall max 3 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Alu 3000K Vit 3000K Utrustad med kontaktdon. ramspänningsfall max 3 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Vit 3000K mA 3 x 1,2W LED 350mA 3 x 1,2W IP44 LED 60mm Cd 60mm Cd Komet 3 Tilt/twist 350mA Komet ställbar 700mA Ø 91 Ø 80 Utrustad med kontaktdon. ramspänningsfall max 3 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Alu 3000K Alu 3000K Vit 3000K Vit 6500K Utrustad med kontaktdon. ramspänningsfall max 3 x 4V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Alu 3000K Alu 6500K Alu 3000K mA 3 x 1,2W LED 700mA 3 x 3W LED 80mm Cd 70mm Cd Cd Komet 4 Tilt/twist 350mA Komet 6 Tilt/twist 350mA Ø 106 Ø 120 Utrustad med kontaktdon. ramspänningsfall max 4 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Alu 3000K Vit 3000K Utrustad med kontaktdon. ramspänningsfall max 6 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Vit 3000K mA 4 x 1,2W LED 350mA 6 x 1,2W LED 95mm Cd 110mm Cd 22

23 TAK Utrustad med kontaktdon. Spridningsvinkel: Justerbar ramspänningsfall max 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Mars Alu 3000K mA 1,2W LED 54mm Cd Utrustad med kontaktdon. Spridningsvinkel: Justerbar ramspänningsfall max 2 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Mars 2 Håltagning: 2 st 54 mm hål, CC 63 mm Alu 3000K mA 2 x 1,2W LED 54mm x180Cd Utrustad med kontaktdon. ramspänningsfall max 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Ufo 1 60x60mm 2531 Alu 3000K Alu 6500K mA 1,2W LED 52mm Cd Utrustad med kontaktdon. ramspänningsfall max 2 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Ufo x111mm 2532 Alu 3000K Alu 6500K mA 1,2W LED 52x102mm x800Cd 23

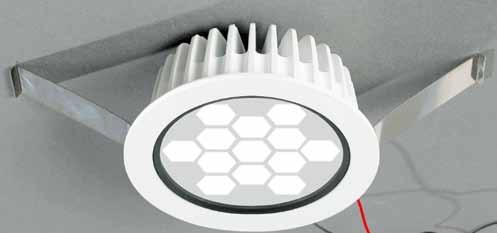

24 TAK Madison Ø 142 Rek. säkerhetsbox se sid 116. Armaturen är bestyckad med Philips ortimo LED. DLM & 19W utan kylare. DLM & 36W med kylare. Går även att beställa med 40 respektive 67 spridning. Beställningsvara. Ø W LED mm Cd W 4000K W 3000K W 4000K W 3000K Brandon Ø 117 Rek. säkerhetsbox se sid 116. Beställningsvara. 6 Ø mA 11W LED 2694 Vit 3000K mm Cd Lima Ø 116 Rek. säkerhetsbox se sid Beställningsvara. Ø mA 120mm 0 14W LED Cd 2695 Vit 3000K lint 50 Ø 116 Rek. säkerhetsbox se sid 116. örsedd med en vit opalskiva. Beställningsvara. Ø mA 14W LED 2696 Vit 3000K mm Cd 24

25 TAK Utrustad med kontaktdon. ramspänningsfall max 3 x 4V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Sirius 1 Ø Vit 3000K mA 3 x 3W IP44 LED 85mm Cd Utrustad med kontaktdon. ramspänningsfall max 9 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Sirius 2 Ø Vit 3000K mA 9 x 1,2W IP44 LED 105mm Cd Utrustad med kontaktdon. ramspänningsfall max 12 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Sirius 3 Ø Vit 3000K mA 12 x 1,2W IP44 LED 130mm Cd Utrustad med kontaktdon. ramspänningsfall max 15 x 3,8V. Rek. säkerhetsbox se sid 116. LED-konverter se sid Sirius 4 Ø Vit 3000K mA 15 x 1,2W IP44 LED 150mm Cd 25

26 TAK och 12V Det är viktigt att känna till att infällda halogenlampor för 230 volt och 12 volt utvecklar höga temperaturer och kan utgöra en brandrisk om de inte installeras korrekt. Temperaturen inne i en halogenlampa kan uppgå till 2700 grader. Temperaturen på godset i armaturen får inte överskrida 90 grader i kontakten med infällnadshålet. Samtliga armaturer i den här katalogen uppfyller Elsäkerhetsverkets krav på säkerhet. Du kan alltid känna dig säker när du köper en armatur från Maxel och installerar den enligt våra anvsiningar att den uppfyller alla säkerhetsnormer med god marginal. Queens Bronx ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Vit ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Vit V 50W IP21 GU5.3 12V 50W IP21 GU5.3 95mm 0 95mm 45 Brooklyn Jersey ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Vit ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Vit V 35W IP44 GU5.3 12V 50W IP21 GU5.3 95mm 0 95mm 0 26

27 TAK Boston Aqua Ø Material: Metall. Levereras inkl. distansring för utanpåliggande montage samt ljuskälla. Kabellängd 1,7 m. 12V 20W IP21 G Vit Svart Krom Mässing Alu Borstat stål ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid V 35W IP64 GY Alu Vit mm 0 78mm 0 Alcatraz Attica Ø 100 Ø 100 ör -märke med tak se säkerhetsbox-tabell sid 116. *Endast 35 W med IP44-glas. 12V 35-50W IP21 GU Vit Svart Alu / Silver Krom Mässing IP44-glas* ör -märke med tak se säkerhetsbox-tabell sid 116. *Endast 35 W med IP44-glas. 12V 35-50W GY Vit Svart Alu / Silver Krom Mässing IP44-glas* mm 0 76mm 0 Daytona Texas ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid V 35W IP21 IP44 Ø IP21 Vit IP21 Borstat stål IP44 Vit IP44 Borstat stål ör -märke med tak se säkerhetsbox-tabell sid Klass 2. 12V-Klass 3. 50W IP21 12V 100mm V/GU5.3 Vit V/GU5.3 Svart V/GU5.3 Alu /GU10 Vit /GU10 Svart /GU10 Alu mm GU5.3 Ställbar IP21 = 30º Ställbar IP44 = 20º 89mm 45 GU10 GU5.3 27

28 TAK Gimbal ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid V 50W IP21 96mm GU Vit Borstad nickel Krom Svart Stamford MR ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid 94. Ø 90 12V 50W GU Vit mm 30 Stamford AR ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid 94. Ø V 50W G Vit mm 30 Miami 20w 134mm 70w 178mm 355 Material: Aluminium Driftdon se sid w 122mm 70w 177mm 20-70W G W/PGJ W/G PGJ5 70W 164mm 20W 114mm 60 28

29 TAK Levereras exkl. transformator, se sid 94. Westport 1:a * Beställningsvara Vit Svart* Alu* V 50W G53 Material: Aluminium Levereras exkl. transformator, se sid 94. Westport 2:a * Beställningsvara Vit Svart* Alu* V 2 x 50W G53 Material: Aluminium Levereras exkl. transformator, se sid 94. Westport 3:a * Beställningsvara Vit* Svart* Alu* V 3 x 50W G53 Avsedd för metallhalogenlampor 35-70W (beroende på driftdon se sid 95) TriBeca :a Alu :a Vit :a Alu :a Vit x x167 mm mm 70W G12 29

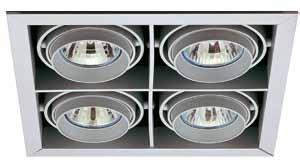

30 TAK SoHo 1:a Armaturen finns både för 12 och 230 volt. ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid W 25 12V V alu V vit x94 mm GU10 GU alu vit Mont. plåt SoHo 2:a Armaturen finns både för 12 och 230 volt. ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid x 50W 25 12V V alu V vit x94 mm GU10 GU alu vit Mont. plåt SoHo 3:a Armaturen finns både för 12 och 230 volt. ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid x 50W 25 12V V alu V vit x94 mm GU10 GU alu vit Mont. plåt SoHo 4:a Armaturen finns både för 12 och 230 volt. ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid x 50W 25 12V V alu V vit x179 mm GU10 GU alu vit Mont. plåt 30

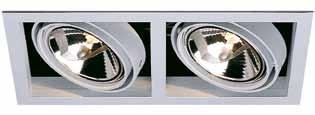

31 TAK ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Upper 1:a Alu Vit Mont. plåt 167x167 mm 12V 25 50W G53 ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Upper 2:a Alu Vit Mont. plåt 337x167 mm 12V 25 2 x 50W G53 ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Upper 3:a Alu Vit 3016 Mont. plåt 506x167 mm 12V 25 3 x 50W G53 ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid Upper 4:a Alu Mont. plåt 12V 4 x 50W G53 321x321 mm 25 31

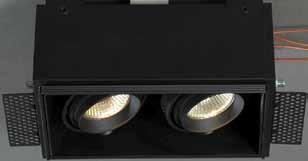

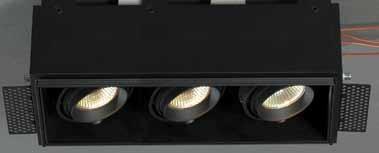

32 TAK Atlanta 1:a Trimless-armatur (utan ram mot taket). Inkl. separat ram för enkel montering. ör -märke med tak se säkerhetsbox-tabell sid 116. Se monteringsanvisning på inns även att beställa med AR111 ljuskälla. 12V 50W GU Vit Svart x114 mm 25 Atlanta 2:a Trimless-armatur (utan ram mot taket). Inkl. separat ram för enkel montering. ör -märke med tak se säkerhetsbox-tabell sid 116. Se monteringsanvisning på inns även att beställa med AR111 ljuskälla. 12V 2 x 50W GU Vit Svart x114 mm 25 Atlanta 3:a Trimless-armatur (utan ram mot taket). Inkl. separat ram för enkel montering. ör -märke med tak se säkerhetsbox-tabell sid 116. Se monteringsanvisning på inns även att beställa med AR111 ljuskälla. 12V 3 x 50W GU Vit Svart x114 mm 25 32

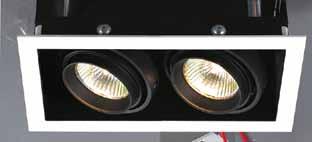

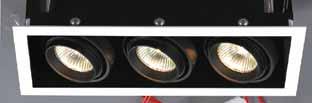

33 TAK ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid 94. Seattle 1:a 2160 Vit/Svart V 50W GU5.3 96x96 mm 25 ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid 94. Seattle 2:a 2161 Vit/Svart V 2 x 50W GU x96 mm 25 ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid 94. Seattle 3:a Beställningsvara Vit/Svart V 3 x 50W GU x96 mm 25 ör -märke med tak se säkerhetsbox-tabell sid 116. Transformator se sid 94. Seattle 4:a Beställningsvara Vit/Svart V 4 x 50W GU x96 mm 25 33

34

35

36 TAK OPTIMAL BASIC 12V Halogen (GY6.35) Exklusive transformator Optimal Basic är en downlight-serie där armaturen består av 2 stycken delar. Den ena delen är själva stommen för armaturen - infällnadshuset - som finns med 4 stycken olika djup för 12V halogen, halogen samt metallhalogen. I infällnadshuset placeras den andra delen av downlighten - reflektorn - som finns i flera olika spridningsvinklar och material. Välj reflektor på sidan 38. Eftersom infällnadshuset finns med olika djup kan man välja hur mycket av reflektorn som ska synas. Se illustrationerna till höger för de olika kombinationerna som är möjliga. OPTIMAL BASIC skapar inte endast ett riktat ljus med hjälp av de olika reflektorerna, utan även ett mycket dekorativt släpjus på reflektorns utsida mm/ mm/1.9 20º 20º 37mm/1.5 21mm/0.8 30º 30º 30º 37mm/1.5 40º 22mm/0.9 40º 6mm/0.2 70mm mm mm mm/1.3 20º 5mm/0.2 30º mm 5.9 4mm/0.1 20º Hus 12V 70mm Hus 12V 86mm Hus 12V 102mm Hus 12V 150mm Med metallreflektor. Beställningsvara. Med glas/porslin reflektor. 12V 50W GY V 25W GY mm 0 80mm 0 36

37 TAK Halogen (G9) Metallhalogen (G8.5) Inklusive drivdon mm º 31mm/2 30º 16mm/0.6 40º 58mm/ mm mm/1.6 20º 15mm/0.6 30º 40º 61mm/2.4 20º 36mm/1.4 30º 21mm/0.8 40º mm mm/0.6 20º 35mm/1.4 20º 9mm/0.4 30º 40º Hus 86mm Hus 102mm Hus 150mm Beställningsvara. Beställningsvara. Med metallreflektor. 60W 80mm 0 G9 Med glas/porslin reflektor. 33W 80mm 0 G Hus HIT 102mm 20w Hus HIT 150mm 20w Hus HIT 102mm 35w Hus HIT 150mm 35w Hus HIT 102mm 70w Hus HIT 150mm 70w Endast med metallreflektor. Inkl. don. 80mm 20,35 70W 0 G8.5 37

38 TAK OPTIMAL reflektorer Alla reflekorer i Optimal-systemet har en ljusöppning på 66 mm. Överst i reflektorn finns en ventilations- och ljusöppning som skapar ett mycket dekorativt släpljus på reflektorns utsida. Ytbehandlingen på alla reflektorer är av mycket hög kvalitet Refl. R Refl. R Refl. R30 Asy Refl. R40 Beställningsvara. OPTIMAL R 20 Material: Aluminium Spridningsvinkel: 20 Höjd: 100 mm Verkningsgrad 65,1% OPTIMAL R 30 Material: Aluminium Spridningsvinkel: 30 Höjd: 70 mm Verkningsgrad 68,8% OPTIMAL R 30 Asymmetrisk Material: Aluminium Spridningsvinkel: 30 Höjd: 70 mm Verkningsgrad 70,4% OPTIMAL R 40 Material: Aluminium Spridningsvinkel: 40 Höjd: 57 mm Verkningsgrad 75,4% OPTIMALS dekorativa reflektorer i glas och porslin är handgjorda och finns i flera färger. Reflektorerna i glas går att använda till 70 mm- och 86 mm-huset. Reflektorn i porslin går att använda till 70 mm-, 86 mmoch 102 mm-huset. Observera att med dessa reflektorer så ökar värmen med 20 % i jämförelse med metallreflektorn. Respektera den övre watt-gränsen (se sid 36-37). Porslinsreflektorerna går inte att använda till metallhalogen Refl. glas Vit Refl. glas blå Refl. örspeglat glas Refl. örspeglat glas med diffusor Refl. Matt porslin Beställningsvara. OPTIMAL Glas 40 Material: glas Spridningsvinkel: 40 Höjd: 57mm ärg: Vitt opalglas OPTIMAL Glas 40 Material: glas Spridningsvinkel: 40 Höjd: 57mm ärg: Blått koboltglas OPTIMAL Glas 40 Material: glas Spridningsvinkel: 40 Höjd: 57mm ärg: Silver/glas OPTIMAL Porslin 30 Material: Matt porslin Spridningsvinkel: 30 Höjd: 70mm ärg: Porslin 38

39 TAK OPTIMAL KANE-serien är ett komplement till Basicserien, för utanpåliggande montage. Armaturhus kombineras med valfri reflektor (sid 38). Armatur-husen finns i tre olika versioner, där två versioner är för 12V halogen och en version för halogen. OPTIMAL KANE 12V OPTIMAL KANE 12V (inbyggd transformator) OPTIMAL KANE ø92mm/3.6 ø 92mm/3.6 ø 92mm/3.6 92mm/3.6 92mm/ mm/ Optimal Kane 12V Vit Optimal Kane 12V Alu Optimal Kane 12V inkl trafo Vit Optimal Kane 12V inkl. trafo Alu Optimal Kane Vit Optimal Kane Alu Beställningsvara. 12V samt 12V med inbyggd transformator. Med metallreflektor. 12V 50W GY6.35. Med metallreflektor. 60W G9 0 0 Med glas/porslin reflektor. Med glas/porslin reflektor. 12V 25W GY W G

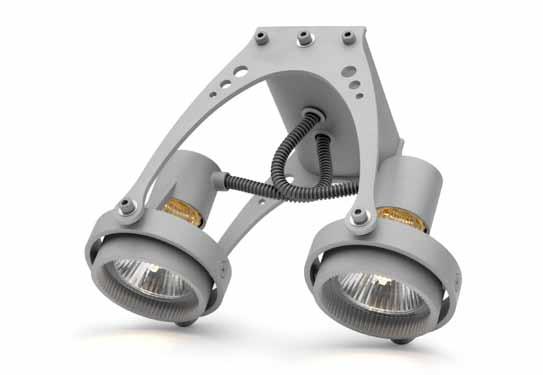

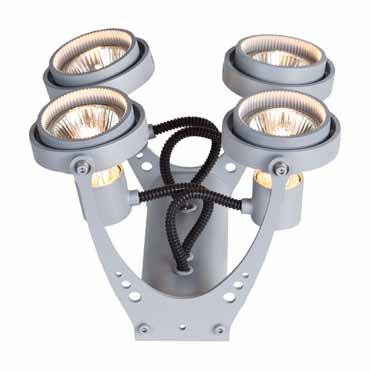

40 TAK Como x 50W GU Alu Como x 50W GU Alu

41 TAK Nova Oxford W GU5.3 Plafond i aluminium. inns med 2 eller 3 skärmar. Inbyggd elektronisk transformator. Levereras med takkroksfäste och kronuttag. Svensktillverkad. Går att beställas med takkrok för t.ex. kristallkrona. Max 10kg Oxford x2 Vit Oxford x3 Vit Oxford x2 Alu Oxford x3 Alu Armaturkrok Galax Cambridge W GU5.3 Plafond i aluminium. inns med 3, 4 eller 6 skärmar. Inbyggd elektronisk transformator. Levereras med takkroksfäste och kronuttag. Svensktillverkad. Går att beställas med takkrok för t.ex. kristallkrona. Max 10kg Cambridge x3 Vit Cambridge x4 Vit Cambridge x6 Vit Cambridge x3 B.st Cambridge x4 B.st Cambridge x6 B.st Armaturkrok 41

42 SPOTLIGHT 12V maxel spotlights Ett skensystem erbjuder ett brett spektrum av möjligheter för ljusdesignern, och tillåter dig att modifiera ljussättningen utan nya installa tioner. Principen med ljusskenor är enkel. Du kan placera armaturer var som helst på skenan och blanda exempelvis spotlights eller flodljus helt efter behov. Hörn och skarvar av olika slag gör det möjligt att placera skenor i de flesta miljöer. Tack vare den stora flexibiliteten är skensystem idealiska i miljöer där belysningskraven skiftar, som till exempel i butiker med varierande displayer eller arbetsplatser med en föränderlig miljö. Dover Hull Spridningsvinkel är justerbar Adapter ingår. Endast för konventionell transformator K Adapter ingår. Endast för konventionell transformator K V 1,2W LED 12V 1,2W LED Cd Cd Alford Ipswich Ej för skena. Endast för Jack in-kontakt 4, se sid Alu 3000K Adapter ingår ej, se sid Vit V 1,2W LED 12V 50W GU Cd 42

43

44 SPOTLIGHT 12V Dinky Norwich Ø44 25 Material: Magnesium. Adapter ingår (ej Jack in-kontakt) Vit Alu Svart Adapter ingår ej, se sid Vit Alu V 20W GU4 12V 50W GU5.3 Arill Wigan Adapter ingår ej, se sid Vit Alu Svart Adapter ingår ej, se sid Vit Alu V 50W GU5.3 12V 50W GU5.3 Eton Luton Adapter ingår ej, se sid Vit Alu Adapter ingår ej, se sid Vit Alu Svart V 50W GU5.3 12V 50W GU5.3 44

45 SPOTLIGTH 12V London Oldham Adapter ingår ej, se sid Vit Alu Adapter ingår ej, se sid Vit Alu V 50W GU5.3 12V 50W GU5.3 Stoke Preston Adapter ingår ej, se sid Vit Alu Adapter ingår ej, se sid Krom V 50W GU5.3 12V 50W GU5.3 Rugby York Adapter ingår ej, se sid Krom Adapter ingår ej, se sid Vit Alu Svart V 50W G53 12V 50W G53 45

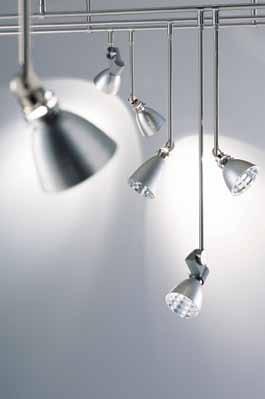

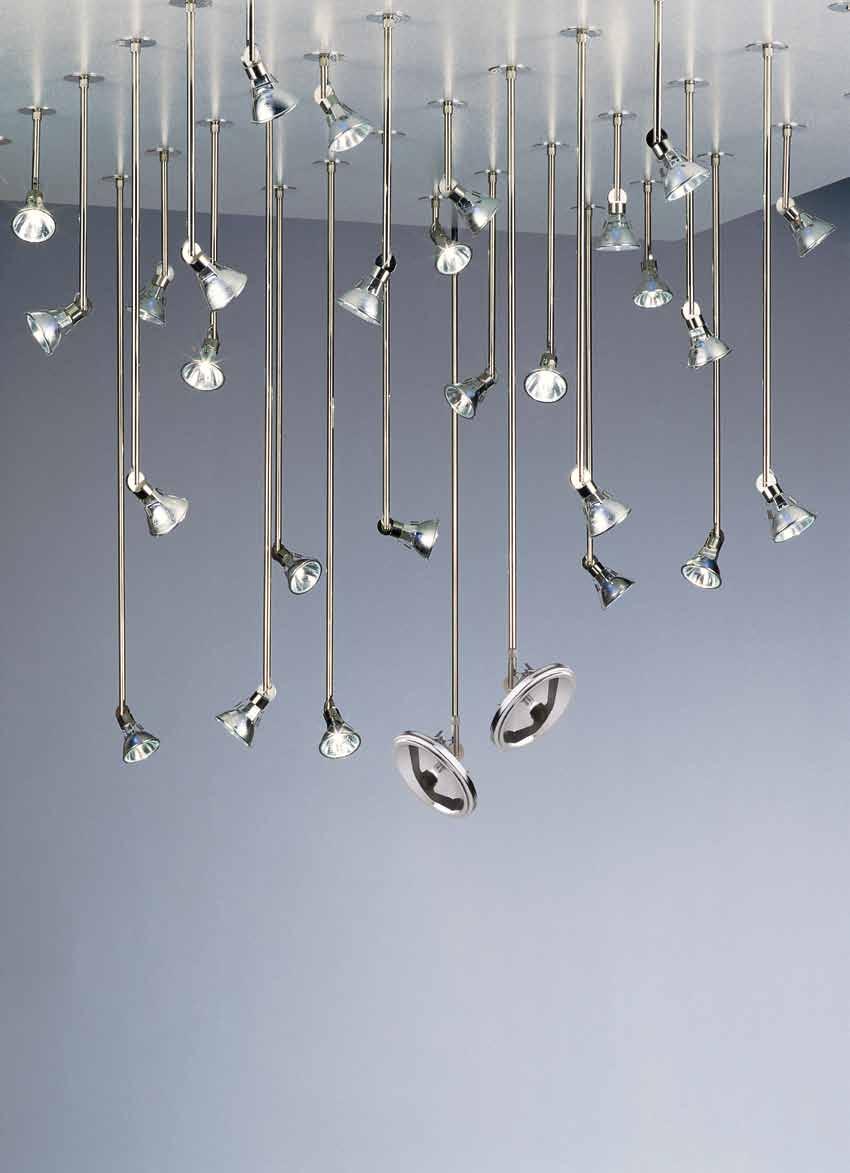

46 SPOTLIGHT 12V Steng Spotlight Steng utmärker sig för sin rena, exklusiva design i kombination med avancerad teknik. Tack vare flexbiliteten i belysningssystemet erbjuder Stengs produkter stor modulär frihet. Nedan visas ett urval av Stengs lågvoltsarmaturer. Adaptrar och pendlar beställs separat. Stengs spotlights är kompatibla med Maxels lågvoltsskena. Turn 111 Turn-head Adapter ingår ej. Beställningsvara Blank nickel Adapter vit Adapter svart Adapter ingår ej Blank nickel Adapter vit Adapter svart V 50W IP40 G53 12V 50W IP40 GU4 GU5.3 Optimal-turn head Pendel 30 Adapter och reflektor ingår ej och beställs separat. ör reflektorer se sid 38. Beställningsvara. 12V 50W IP40 GY Blank nickel Adapter vit Adapter svart Går att kombinera med samtliga armaturer på denna sida. Beställningsvara. 12V 100W IP mm mm mm mm mm 46

47

48 24 MA XEL 12V maxel skensystem Maxels lågvoltsskena är tillverkad i strängsprutad aluminum och finns i färgerna vit, svart och aluminium. Standardlängder på skenan är 1 och 2 meter. Skenan skarvas enkelt med rak-, L- eller lexskarv men kan också kapas till önskad längd med hjälp av en bågfil. Maxbelastningen är 300 watt (25A). Nytt för i år är att armaturerna är försedda med en jack in-kontakt vilket gör systemet oerhört flexibelt med närmast obegränsade kombinationsmöjligheter. Allt du behöver göra är att välja en armatur som du sedan kan montera på skenan eller på tak- och väggplafonderna med inbyggd transformator. Maxel skensystem 12V Nätanslutning 12V Material: Aluminium Inklusive ändstycke och skyddslist. Extra ändstycke går att köpa separat. 12V MAX 300VA 6101 Vit 1m Vit 2m Alu 1m Alu 2m Svart 1m Svart 2m Nätanslutningen finns i två varianter: som enkelt ändmontage och som mittmontage. 12V MAX 300VA 6112 Nätans. vit Nätans. alu Nätans. svart Mittnät. vit Mittnät. alu Mittnät. svart Rakskarv & Ändstycke lexskarv Rakskarven används för att skarva ihop två skenor. Skarven finns både som elektriskt ledande och som mekanisk icke-ledande. 12V MAX 300VA 6114 Elekt. vit Elekt. alu Elekt. svart Mekanisk. vit Mekanisk. alu Mekanisk. svart Ändstycke vit 6223 Ändstycke alu 6323 Ändstycke svart lexskarven används när du vill skapa en böj med en annan vinkel än L-skarvens 90 grader. 12V MAX 300VA 6117 Vit Alu Svart

49 MA XEL 12V L-skarv Väggfäste ast 90 graders vinkel Vit Alu Svart Väggfäste för lågvoltsskenan. Säljs parvis Vit Alu Svart V MAX 300VA Wire-upphäng Pendel-upphäng Används för att wirehänga ditt skensystem. 3 m wire som kan kapas till önskad längd Vit Alu 6320 Svart Pendelupphängning till lågvoltsskenan. Ställbar mellan cm Vit Alu Svart Jack in-kontakt 1, 2 & 3 Jack in-kontakt Jack-in 1 23 Jack-in Jack-in Kontakt för montering i tak, vägg etc. Passar våra armaturer (sid 42-45). Kontakterna är anpassade för material tjocklek: 1 = 1-6 mm front i plast. 2 = 1-2 mm front i plast. 3 = 1-2 mm front i metall. 12V MAX 50VA 6130 Jack in 1 vit Jack in 1 alu Jack in 1 svart Jack in 2 vit Jack in 2 alu Jack in 2 svart Jack in 3 vit Jack in 3 alu Jack in 3 svart Kontakt för montering i tak, vägg etc. Passar våra armaturer (sid 42-45). Kontakt 4 är anpassad för material tjocklek 1-38 mm. 12V MAX 50VA 6233 Jack in 4 Alu

50 MA XEL 12V Jack in-kontakt 5 Jack in-adapter Jack in-kontakt 5 används vid montering av armatur i tak Jack in 5 vit Jack in-adapter för skensystemet Vit Alu Svart V MAX 50VA 72mm 12V MAX 50VA Skentransformator Transformatorhus 45 mm 150VA 55 mm 250VA mm 150VA 245 mm 250VA Transformaton ansluts direkt i skenan. 12V MAX 150VA 6121 Vit 150VA Alu 150VA Svart 150VA Vit 250VA Svart 250VA Nova plafond x Material: Perforerad plåt. Med transformatorhuset döljs en elektronisk transformator på ett snyggt och enkelt sätt. Transformator se sid Vit Bländring Bländningsring för 51 mm ljuskällor. Används till armaturer där ljuskällan sitter helt öppen Vit Alu Svart Plafond med inbyggd transformator och tre Jack in-kontakter. ör armaturer se sid Vit x 50W 50

51 MA XEL 12V Plafond x 1 Plafond x Plafond med inbyggd transformator och en Jack in-kontakt. ör armaturer se sid Vit Plafond med inbyggd transformator och två Jack in-kontakter. ör armaturer se sid Vit W 2 x 50W Plafond ellips x 2 Plafond x Plafond med inbyggd transformator och två Jack in-kontakter. ör armaturer se sid Vit Plafond med inbyggd transformator och tre Jack in-kontakter. ör armaturer se sid Vit x 50W 3 x 50W Plafond x 4 Plafond x 4Q x 360 Plafond med inbyggd transformator och fyra Jack in-kontakter. ör armaturer se sid Vit Plafond med inbyggd transformator och fyra Jack in-kontakter. ör armaturer se sid Vit x 50W 4 x 50W 51

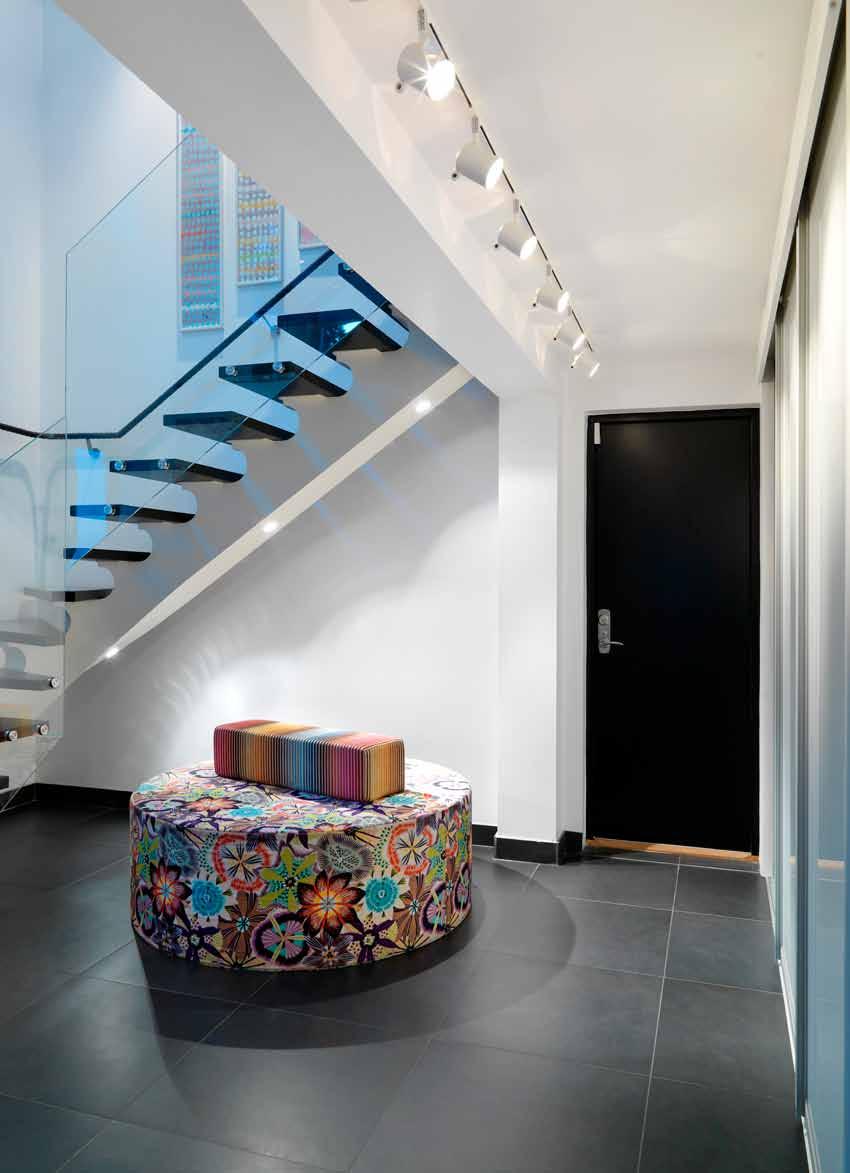

52 SPOTLIGHT 3-AS SPOTLIGHT 3-AS Med hjälp av spotlights kan du enkelt skapa en riktad ljuskägla som normalt varierar mellan ca 10 och 100 grader. Använd dem när du vill lysa upp enskilda föremål som till exempel tavlor eller eller produkter i en butiksdisplay. De är normalt riktbara och har ibland även justerbar fokusering. Ljuskällan och reflektorns utformning påverkar intensi teten, färgen och kantskärpan på ljuskäglan. Chelsea Kensington fas universaladapter Vit Svart Silver fas universaladapter. Inbyggd transformator Vit Svart Silver W GU10 50W GU5.3 Greenwich Mayfair fas universaladapter. Inbyggt driftdon. Ljuskälla ingår Vit Svart Silver fas universaladapter. Inbyggt driftdon Vit Svart Silver W PGJ5 70W G12 52

53 SPOTLIGHT 3-AS Anfield Poole fas universaladapter. Inbyggd transformator Vit Svart Silver fas universaladapter. Inbyggd konverter. inns även med 15 och 35 spridning. Beställningsvara K Alu W G53 3 x 1,2W LED Cd Poole 6 Poole 12 Ø 69 Ø fas universaladapter. Inbyggd konverter. inns även med 15 och 35 spridning. Beställningsvara K fas universaladapter. Inbyggd konverter. inns även med 15 och 35 spridning. Beställningsvara K x 1,2W LED 12 x 1,2W LED Cd Cd Coventry Alnwick 3-fas universaladapter. Beställningsvara Vit 2445 Svart 2446 Grå 3-fas universaladapter. Beställningsvara Vit 2448 Svart 2449 Grå 50W GU5.3 35W PGJ5 53

54 3-AS Global 3-fas Nätanslutning _3 fa Material: Strängsprutad aluminium. Maxbelastning 3 x 16A (3 x 3680 W) Vit 1m Vit 2m Vit 3m Vit 4m Alu 1m Alu 2m Alu 3m Alu 4m Svart 1m Svart 2m Svart 3m Svart 4m Används för att ansluta till skenan Nätans. Vit Nätans. Vit Nätans. Sv Nätans. Sv Mittnät. Vit Mittnät. Sv 14-2 Ändstycke och Rakskarv lex och Vridskarv Ändstycke för skenavslut. Rakskarven används för att skarva ihop skenorna Ändst. Vit Ändst. Sv Raksk. Vit Raksk. Sv 21-2 Två olika typer av flexibla skarvar lexsk. Vit lexsk. Sv Vridsk. Vit Vridsk. Sv 24-2 L och X-skarv T-skarv Denna fungerar även som nätanslutningar. L-skarv Vit Vit Svart Svart 35-2 X-skarv Vit Svart 38-2 Denna fungerar även som nätanslutningar Vit Vit Vit Vit Svart Svart Svart Svart

55 3-AS Adapter Takfäste 3-fas univeraladapter passar i de flesta 3-fasskenor som finns på marknaden. Adapter levereras inkl. nippel och avlastning Adapter Vit Adapter Sv Adapter Grå Adap.+lamputtag Adapter med spiralsladd + uttag Vit Svart Skenan monteras oftast dikt tak utan fäste. Takfäste finns om man föredrar att montera skenan på detta sätt Takfäste Vit Takfäste Alu Takfäste Svart ör undertak T-profil Takfäste Vit Wire-upphäng Pendel-upphäng Vid Wireupphängning behöver du följande produkter: takskål, Wire samt takfäste Wire 1,5m Takskål vit Takskål Sv Takfäste Vit Takfäste Alu Takfäste Svart Vid Pendel-upphängning behöver du följande produkter: takskål, pendelstång samt takfäste. Pendelstången kapas i lämplig längd. Till varje pendel behövs 4st M6 muttrar. ör ett snyggare utseende kan du klä pendelstången med en vit plastdekor Pendelstång 2m Mutter M Takskål vit Takskål Sv Takfäste Vit Takfäste Alu Takfäste Svart Tillbehör Tillbehör ixpoint vägg och takbricka för en armatur försedd med Global adapter. Diameter: 100 mm. Bockverktyg används när du har kapat dina skenor i en annan längd och behöver bocka ledarna i ändan på skenan ixpoint Vit ixpoint Svart Bockverktyg Dekorationskrok Väggfäste SKB 21-1 Alu Wirefäste SKB 16-1 Alu Wirefäste SKB 16-3 Vit Wirelås Armaturfäste XTAO Skarvstöd SKB 18-1 Alu Skarvstöd SKB 18-3 Vit

56

57

58 L JUSLISTER LJUSLISTER Slimlight ljuslist är en liten behändig ljuslist som fungerar som effektbelysning till en rad olika applikationer som till exempel underskåps-, kornisch- och ledbelysning under räcken. Listen går också att måttbeställd som tavelbelysning med särskilda bärarmar att fästa på tavlan. Listen finns i standardlängder, men kan måttbeställas upp till 320 cm. Välj mellan LED och Xenon som ljuskälla. Slimlight finns även i en version för bastun och är den enda godkända ljuslisten på marknaden för denna typ av applikation. Slimlight Xenon Profilstorlek:17 x 17 mm. Höjd: 26 mm inkl. fäste. Ingår: 2 st fästen (fast och ställbart). Ljuskällor: Xenon 12V, 5W (ingår). Kopplingsplint i varje ända. Livslängd Xenon ca tim. Kan även måttbeställas. Alu cm 3x5W cm 5x5W cm 7x5W cm 9x5W cm 14x5W V 15-70W Vit cm 3x5W cm 5x5W cm 7x5W cm 9x5W cm 14x5W Reservlampor Xenon 12V 5W Xenon 24V 5W Slimlight Xenon IP65 Profilstorlek: 20 x 20 mm. Höjd: 22 mm inkl. fäste. Ingår: 2 st gripfästen i rostfritt. Ljuskällor: Xenon 12V, 5W (ingår). 2 m siliconkabel monterad Livslängd Xenon ca tim. Kan även måttbeställas V IP65 95W Alu cm 4x5W cm 5x5W cm 7x5W cm 9x5W cm 14x5W cm 19x5W Måttbest < 3m Reservlampor Xenon 12V 5W Xenon 24V 5W 58

59 L JUSLISTER Profilstorlek: 20 x 20 mm. Höjd: 22 mm inkl. fäste. Ingår: 2 st gripfästen i rostfritt. Ljuskällor: Xenon 12V, 3W (ingår). 2 m siliconkabel monterad. Slimlight Xenon Bastu Livslängd Xenon ca tim. Kan även måttbeställas Alu cm 4x3W cm 5x3W cm 7x3W cm 9x3W cm 14x3W cm 19x3W Måttbest < 3m 12-12V IP65 57W Reservlampor 5-pack Xenon 12V 3W Profilstorlek: 17 x 17 mm. Höjd: 26 mm inkl. fäste. Ingår: 2 st fästen (fast och ställbart). Ljuskällor: LED. Kelvin: 3200K, 4550K eller 6500K Spänning: Konstantspänning 12Vdc. Konverter se sid Slimlight LED Lumen/watt: 55 vid 3200K. Lumen/watt/meter: Listen kan även beställas IP-klassad. Måttbeställs. 12Vdc Profilstorlek: 17 x 17 mm. Höjd: 26 mm inkl. fäste. Ingår: 2 st fästen (fast & ställbart). Ljuskällor: LED RGB. Spänning: Konstantspänning 12Vdc. Listen kopplas till en styrenhet som programmeras efter önskad effekt. Olika typer av styrenheter finns beroende på hur avancerad styrning som erfordras Slimlight LED RGB Listen kan även beställas IP-klassad. Måttbeställs. 12Vdc 59

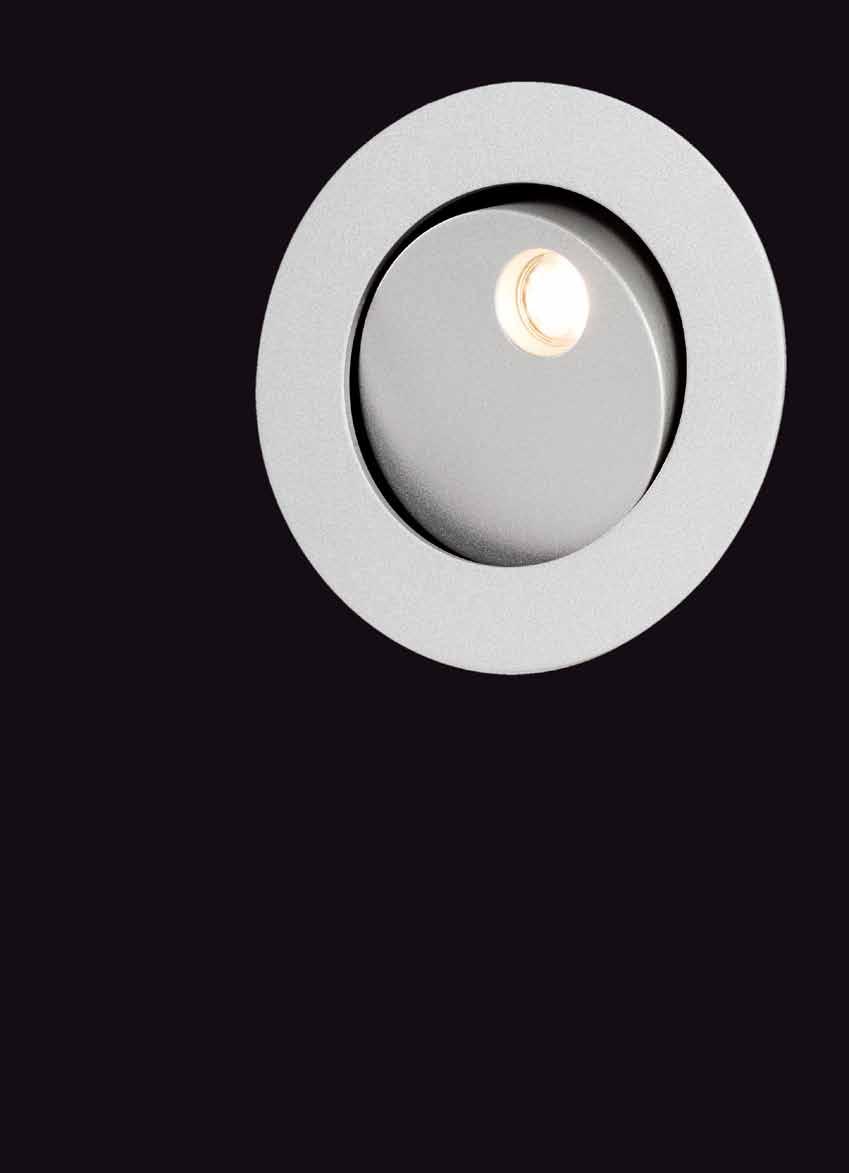

60 VÄGG Med väggbelysning lyser du upp väggar och tak för att skapa rymd och stämning i ett rum. Vi har armaturer för såväl uppljus som nerljus, dubbelriktade och riktbara. Med uplight reflekteras ljuset mot taket och du får ett mjukt, diffuserat allmänljus. Här spelar givetvis takets material och finish stor roll för den uppnådda effekten. Motsvarande gäller givetvis för downlights där väggytans kulör och struktur har stor inverkan på det upplevda resultatet. Vi har även armaturer som du fäller in i väggen. Dessa använder du både i rent dekorativt syfte och som ledljus för ökad säkerhet.

61 VÄGG Wallsquare open räfflad Wallsquare LED ör transformator se sid Alu Vit Inbyggnadsram ör konverter se sid K alu K vit Inbyggnadsram V 10W G4 350mA 1,2W LED 70x70 mm 70x70 mm Wallsquare quattro Wallsquare Q LED ör transformator se sid V 10W G Alu Vit Inbyggnadsram Armaturen är försedd med dubbla frontglas vilket gör att schabloner kan läggas emellan. 350mA 1,2W LED 2410 Vit 6500K Blå Grön Röd Amber Inbyggnadsram x70 mm 77x77 mm 61

62

63

64 VÄGG Brigg XS Mini brigg 75 x 75mm 125mm 50% min. 500 mm min. 500 mm 70mm min. 500 mm 60% min. 500 mm 25mm 50% 12V fast fast 12V roterbar roterbar LED roterbar 60mm 40% Mini brigg 1 Mini brigg 2 40mm 100mm inns även i svart och alu struktur. LED versionen är 2700K, 630Cd. 12V LED GY6.35 G9 350mA 3 x 1,2W 50W 60W V fast vit V R/B vit fast vit R/B vit LED R/B vit inns även i svart och alu struktur. Beställningsvara. 60W G Mini brigg 1 vit Mini brigg 2 vit Midi brigg Small brigg 70mm 60% 60mm 300mm min. 500 mm Midi brigg 1 Midi brigg 2 min. 500 mm 60mm min. 500 mm 40% Small brigg 1 Small brigg 2 min. 500 mm 100mm 200mm inns även i svart och alu struktur. Midi brigg 2 kan kopplas med 2st tändningar. Beställningsvara Midi brigg 1 vit Midi brigg 2 vit inns även i svart och alustruktur. Beställningsvara Small brigg 1 vit Small brigg 2 vit R7s GU10 120W R7s 200W 25W Half big brigg Big brigg 160mm min. 500 mm min. 500 mm 300mm min. 500 mm min. 500 mm 60mm 200mm Half big brigg halogen Half big brigg hit 35 60mm 200mm Big brigg 1 halogen Big brigg hit 35 Big brigg hit 70 Big brigg 2 halogen inns även i svart och alustruktur. Beställningsvara Halogen vit Hit 35 vit inns även i svart och alustruktur. Bigg brigg kan kopplas med 2st tändningar. Beställningsvara Halogen 1 vit Halogen 2 vit Hit 35 vit Hit 70 vit W 35W 300W 35-70W 25W R7s RX7s R7s RX7s GU10 64

65 VÄGG Menton 1 vägg Menton 2 vägg Ø 67 Ø Mentin 1 vägg finns även för utomhus (se sid 73). Exkl. transformator GU10 / GU5,3 / 12V Menton 2 vägg finns även för utomhus (se sid 73). Exkl. transformator GU10 / GU5,3 / 12V W GU10 35W GU10 12V 35W GU5.3 12V 35W GU5.3 Napoli Orion 355 Ø LED-armatur som tänds och släcks vid rotering av armaturens huvud. Inkl. konverter. *Beställningsvara K vit * 3000K alu Material: Aluminium Inbyggd konverter K W LED 2 x 1,2W LED 105mm Cd Alford Roma 175 Ø Endast för Jack in-kontakt 4, se sid Alu 3000K Strömbrytaren till armaturen sitter på armaturhuset. Inkl. konverter Svart 3000K Alu 3000K V 1,2W LED 3W LED Cd Cd 65

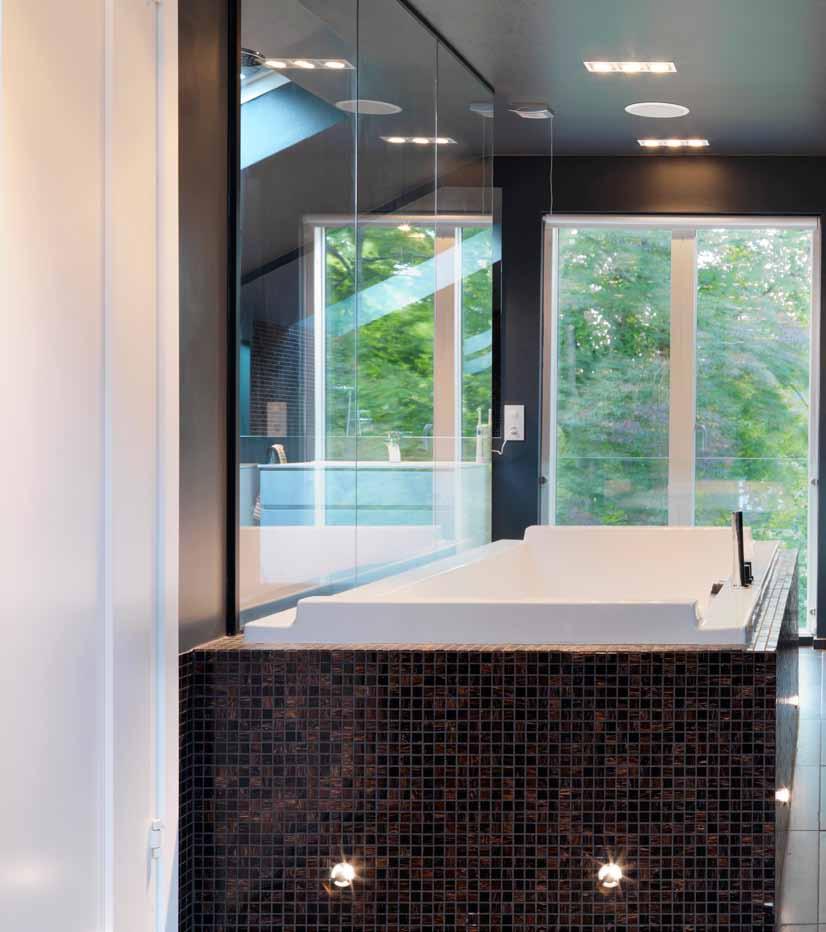

66 BADRUM I badrummet behöver du minst två armaturer för att få en bra belysning. En armatur i taket som ger ett bra allmänljus samt någon form av belysning vid spegeln. Vid spegeln är det optimalt att ha ett jämnt, reglerbart ljus från bägge sidor i kombination med belysning uppifrån. Ljust kakel reflekterar och sprider det befintliga ljuset. Om du bara har lysrör i badrummet kan det kännas kallt och avskalat. Använd därför gärna glödljus för att få en varmare atmosfär. Kombinationen fukt och el ska du ha stor respekt för. Kontrollera därför att armaturerna är godkända att användas i våtrum.

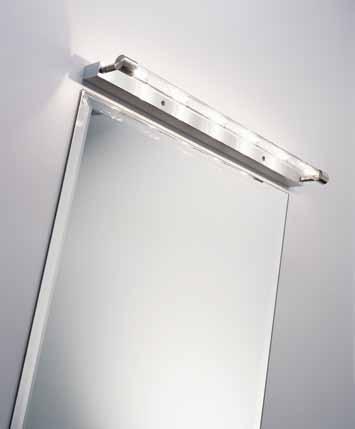

67 BADRUM PIPE Pipe är en mycket flexibel badrumsarmatur som består av ett glasrör med 12V stiftlampor. Stiftlamporna är monterade med 10 centimeters mellanrum för att skapa ett jämt ljusflöde. Glasröret kan beställas i klart eller matt glas, men finns även i en variant där halva glasytan är klar och den andra halvan är matt. Genom att vrida på glasröret kan man få fram olika effekter. Pipe måttbeställs i hela centimeter. Det finns tre olika fästen att välja på för montering av glasröret. Pipe kan även beställas som komplett armatur och heter då Pipe Tutto (se sid 69). Pipe upp till 1 m levereras med 10W per ljuskälla, över 1 m levereras med 5W per ljuskälla 1. Välj vilken typ av glasrör du vill ha. Klart (max 200cm) Matt + Klart (max 150cm) Matt (max 200cm) 2. Välj vilken typ av fäste som passar din anläggning bäst. Jack in-fäste (levereras 2-pack) Vägg-till-väggfäste Anslutningskabeln kommer ut i ett av fästena (levereras i 2-pack). Väggfäste Anslutningskabeln kommer ut i ett av fästena (levereras i 2-pack). OBS! inns ej i nickel-matt. Ange måtten enligt nedan. Ange cc-måttet mellan kontakterna. Achsmaß / center-center Außenmaß / measure incl. brackets Jack in-klämfäste (levereras styckesvis) Jack in-kontakt Anslutningskabeln kommer ut i ett av fästena (levereras i 2-pack). Ange Außenmaß måttet / measure inklusive incl. brackets fästet. Außenmaß / measure incl. brackets Ange måttet inklusive fästet. GLAS Klart glas Matt glas Klart/matt glas ÄSTE NICKEL GLANS Jack in-fäste Vägg/vägg fäste Väggfäste Jack in-klämfäste Jack in-kontakt ÄSTE NICKEL MATT Jack in-fäste Vägg/vägg fäste Jack in-klämfäste Jack in-kontakt V Beställningsvara W IP42 G4 67

68 Badrum 68

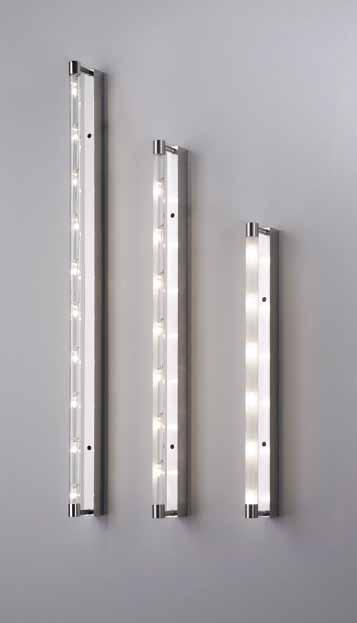

69 BADRUM PIPE TUTTO 62mm/2.5 38mm/ mm/24 26mm/1 100mm 4 800mm/32 100mm mm/40 100mm mm/59 NICKEL MATT KLART GLAS cm cm cm cm MATT GLAS cm cm cm cm KLART+MATT GLAS cm cm cm cm NICKEL GLANS KLART GLAS cm cm cm cm MATT GLAS cm cm cm cm KLAR+MATT GLAS cm cm cm cm Pipe Tutto är en komplett armatur med inbyggd transformator. Bakstycket går att få i nickel-glans eller nickel-matt. Glasrören går att få i 3 st olika utföranden (se sid 67). Pipe Tutto levereras med 10W stiftlampor, och går att beställa i längderna 60 cm, 80 cm, 100 cm samt 150 cm. Beställningsvara W IP31 G4 69

70 BADRUM Star (tak och vägg) 42 rostat glas. IP-klassad framifrån = Ej utomhus. Utrustad med kontaktdon. ramspänningsfall max 3,8V. LED-konverter se sid mm 350mA 60 1,2W IP65 LED 2520 Alu 3000K Alu 6500K Alu blå-led Uranus (tak och vägg) 42 Klart glas. IP-klassad framifrån = Ej utomhus. Utrustad med kontaktdon. ramspänningsfall max 3,8V. LED-konverter se sid mA 1,2W IP65 LED 2725 Alu 3000K Alu 6500K mm 15 rontringar till Star och Uranus Tillbehör. Rostfria frontringar till Star och Uranus (tak och vägg) rontring rontring 1:a rontring 2:a rontring 3:a Steam W IP54 GU Alu

71

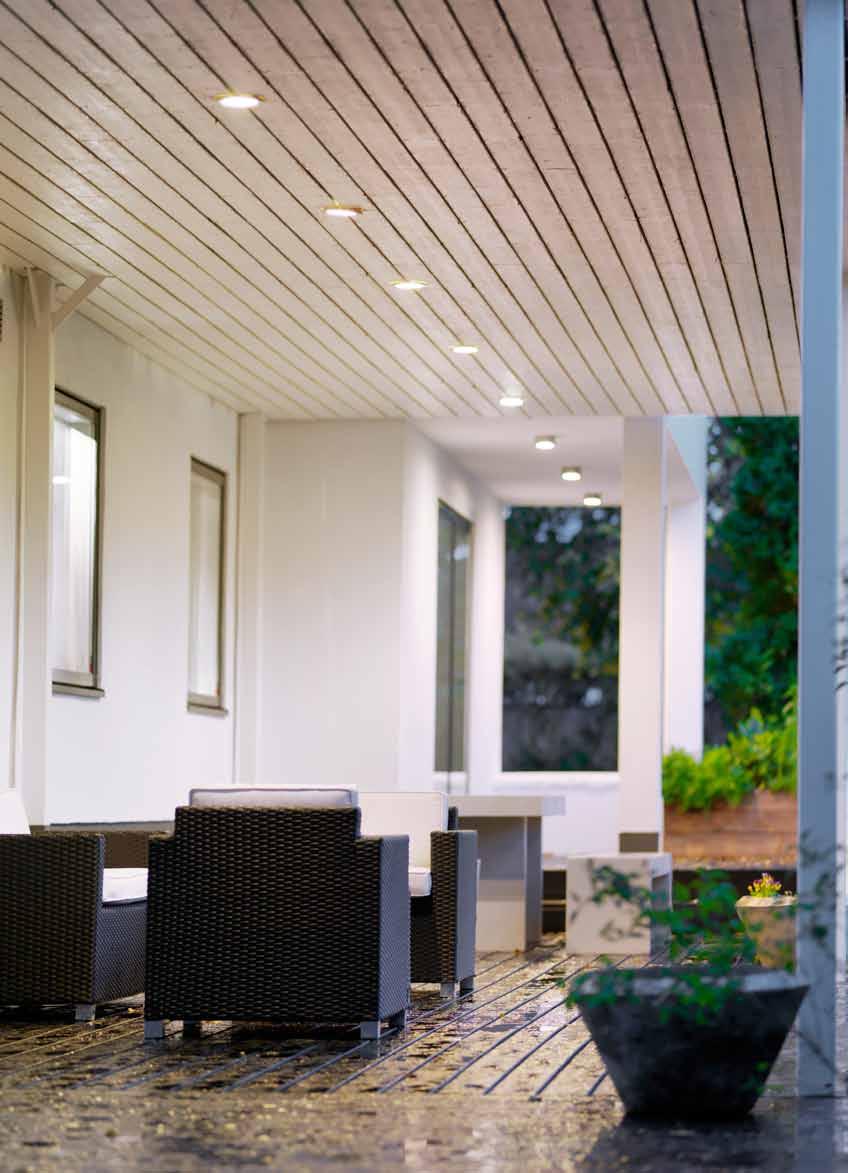

72 UTOMHUS I takt med att vi lägger allt mer vikt vid vår utomhusmiljö har möjligheterna för bra utomhusbelysning ökat. Med genomtänkt belysning kan du framhäva ditt hus form och gestaltning. Väl utförd blir den en viktig del av arkitekturen. En vacker utsikt blir även till en integrerad del av inomhusmiljön. Genom att lysa upp husets entréer skapar du en säker och välkomnande atmosfär efter mörkrets inbrott. Utomhusbelysning förlänger också möjligheten att vistas säkert och bekvämt i trädgården. Här kan du även skapa spännande effekter. Med uplights kan du exempelvis accentuera träd och buskars skulpturala former.

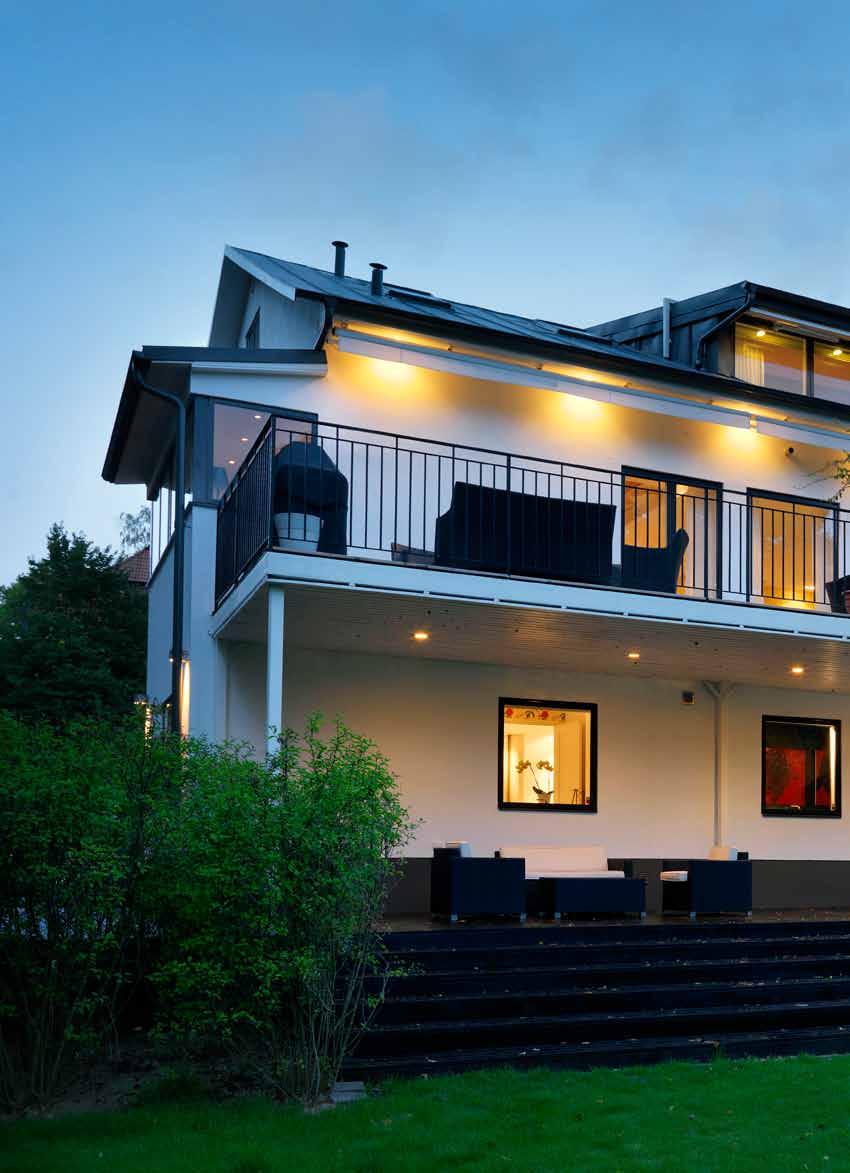

73 UTOMHUS UTOMHUSBELYSNING Idag har det blivit allt vanligare att belysa husfasader, trädgårdar och allt som hör därtill. Det är viktigt att känna till att man endast ska använda armaturer som är godkända för utomhusbruk och att det ställs speciella krav på utomhusinstallation för att den ska vara säker. När det gäller markarmaturer är det till exempel viktigt att armaturen står väldränerad och gärna på en plan yta - inte i en sänka där det kan samlas vatten. Vid inkopplingen av ledningarna är det extra viktigt att följa tillverkarens monteringsanvisningar. Våra utomhusarmaturer är designade för att klara av sitt jobb i många år. ör att säkerställa att de lever upp till detta behöver de lite eftersyn. Varje armatur är unik - i likhet med dess omgivande miljö - vilket gör att underhållet kan se lite olika ut. Det är alltid bra att rengöra armaturerna från eventuell smuts och olja direkt efter installation för att förhindra rostbildning. örläng hållbarheten genom att regelbundet behandla armaturerna med skyddsolja. Om du vill ha fler tips på hur du ska sköta dina utomhusbelysning är du välkommen att ringa oss på: Menton 1 Menton GU GU Ø 67 Exkl. transformator, se sid 94. inns även för inomhus, se sid GU10 / GU5,3 / 12V Exkl. transformator, se sid 94. inns även för inomhus, se sid GU10 / GU5,3 / 12V V 35W IP65 12V 35W IP65 GU5.3 GU10 GU5.3 GU10 Omega Hydrotech 150 mm mm 140 mm Ø 94 mm 95 Material: Rostfritt stål. abrikat: Royal Botania. Skötselråd: Använd Royal Botanias skyddsolja. Beställningsvara Upp / Ner Ner Skyddsolja Ställbara ljuspunkter. Inkl. transformator Upp / Ner W IP55 GU10 12V 35W IP65 GU

74 UTOMHUS Hydromedio mm 70 mm Ø113 mm Beställningsvara. 205 mm 128 mm 35W IP65 G Vit Alu Hydrostar 1 Beställningsvara. 47mm 205 mm 157 mm 12V 50W IP55 GU Vit Svart Alu Hydrosteel 90 mm 130 mm Material: Rostfritt stål. Hydrosteel går att få med två olika alternativ av ljuskälla. 160 mm 250 mm 90 mm 130 mm Beställningsvara. ART 4583 ART W 50W IP G53 / 50W GU10 / 35W G53 GU10 Hydrokubo 30 mm 154 mm 157 mm 4584: 5 spridningsvinkel. Till armaturen ingår 3 olika väggfästen. Det är fästenas höjd som varierar. Beställningsvara. 47 mm 136 mm 145 mm 20W 50W IP PGJ5 / 20W G53 / 50W PGJ5 G53 74

75 UTOMHUS Hydropower är en väggarmatur som går att få i två olika storlekar. Beställningsvara. 155 mm 160 mm 200 mm Hydropower 230 mm 190 mm 260 mm W vit W alu W vit W alu GU6.5 20W 70W IP65 G12 5 Hydroscape är en väggarmatur som går att få med två olika spridningsvinklar: 8 (G12) och 100 ( Rx7s). 92 mm 168 mm 415 mm Hydroscape Beställningsvara W W W W Rx7s 70W 150W IP65 G Hydroblade är en väggarmatur för både inom- och utomhusbruk. Armaturen har en inbyggd konverter. inns att få med både vit och blått ljus. ärg: alu / grå. Miljöbild, se sid mm 60 mm 56 mm 54 mm Hydroblade Beställningsvara. 72 mm 4595 Vitt ljus 6300K Blått ljus W IP65 LED 75

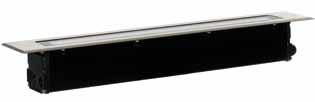

76 UTOMHUS Hydropharo Ø 155 mm Hydropharo är en markarmtur som går att få med tre olika ljusöppningar, 2 x 90, 180 och mm Beställningsvara. Ø 193 mm 20W IP65 G x Hydroline 685 mm 4 mm 105 mm 114 mm Material: Aluminium / rostfritt. Hydroline är markarmatur för T5 rör. Går att få både med symmetriskt och asymmetriskt ljus. Beställningsvara. 14W IP67 G W/A W/S Zurich 100W IP65 E svart grå svart grå Lusanne Ljuskälla: Par 30. Till Lusanne finns även bländkeps och lamellraster. 100W IP65 E Lusanne Bländkeps Lamellraster

77

78

79

80 UTOMHUS Hydrofloor micro Hydrofloor micro Material: Aluminium/rostfritt. Levereras med en meter gummikabel. Ej överkopplingsbar. Exkl. transformator, se sid Micro Levereras med en meter gummikabel. Ej överkopplingsbar. Exkl. transformator, se sid Micro Micro Micro V 20W IP67 GU4 12V 20W IP67 GU4 85mm 5 TON 85mm 5 TON Hydrofloor mini IP67 Hydrofloor medium 135 1, Material: Aluminium/rostfritt. Kabelförskruvningen, IP68 (PG7). Ej överkopplingsbar. Exkl. transformator, se sid Mini Material: Aluminium/rostfritt. Levereras med inbyggd transformator Medium V 35W IP67 GU5.3 50W IP67 G53 115mm 15 5 TON 170mm 15 5 TON Hydrofloor compact Hydrotwin Material: Aluminium/rostfritt. Dubbla PG-anslutningar gör armaturen överkopplingsbar Compact Material: Aluminium/rostfritt. Dubbla PG-anslutningar gör armaturen överkopplingsbar Twin W IP67 GU10 35W IP67 GU10 115mm 5 TON 160x105 mm 15 5 TON 80

81 UTOMHUS Star mark Star mark 1:a Ø Ø 47 Material: Aluminium (2525 Aluminium / rostfritt). Levereras med två meter gummikabel Blå K K R K Material: Aluminium / rostfritt. Levereras med två meter gummikabel K 1:a mA 1,2W IP67 LED 350mA 1,2W IP67 LED 35mm 60 35mm Star mark 2:a Star mark 3:a Ø 47 Ø 47 Material: Aluminium / rostfritt. Levereras med två meter gummikabel K 2:a Material: Aluminium / rostfritt. Levereras med två meter gummikabel K 3:a mA 1,2W IP67 LED 350mA 1,2W IP67 LED 35mm 35mm Uranus mark Atlas Ø 42 Ø Material: Aluminium / rostfritt. Levereras med två meter gummikabel K Material: Aluminium / rostfritt. Armaturens glas är frostat. Skruvhål 60cc / apparatdosa K mA 1,2W IP67 LED 350mA 1,2W IP44 LED 35mm 15 53mm 81

82 UTOMHUS Chamonix Ø 100 Ø 78 Material: Aluminium / rostfritt. Levereras med både GU5,3 och GU10 sockel. örskruvning: 2 x M16. Armaturen är överkopplingsbar och levereras exkl. transformator. örskruvn. M16 Ø 55 12V 35W IP65 GU GU10 / GU5, GU10 78mm Grenoble 195 Ø 155 Material: Aluminium / rostfritt. Armaturen levereras med inbyggd transformator. örskruvning: 2 x M16. Armaturen är överkopplingsbar. Ø 95 35W IP67 GU GU5, mm Komet garden Ø 60 CC hål 43 Det avtagbara spjutet gör att du även kan fästa armaturen på väggen med hjälp av väggfästet. Inbyggd konverter. Inkl. stickpropp. Vid fast installation är armaturens IP-klass x 1,2W IP44 LED / 4000K / 4000K Cd Cd Eris 30 cm gummikabel medföljer. 53 Ø mA 3W IP65 LED K mm Cd 82

83 UTOMHUS Levereras med markspett. Bestyckad med 6 x 1,2W LED, 3000K. Inbyggd konverter. 180 Davos round och square Beställningsvara Square mark Round mark x 1,2W IP66 LED Levereras med markspett. Bestyckad med 3 x 1,2W LED, 3000K. Inbyggd konverter. Ø130 Davos bowle Beställningsvara Bowle mark x 1,2W IP66 LED Går även att komplettera med markspett för att få en låg markarmatur. Bestyckad med 6 x 1,2W LED, 3000K. Inbyggd konverter. Ø Davos vägg Beställningsvara Square vägg Round vägg Markspett x 1,2W IP44 LED Väggarmatur som går att få med en eller två ljusöppningar. Varje öppning är bestyckad med: 3 x 1,2W LED, 3000K. Inbyggd konverter. 78 Ø Basel 2767 Upp/Ner x 2768 Ner IP65 1,2W LED Cd 83

84 UTOMHUS Beamy vägg Beamy mark Material: Zink / antik mässing. abrikat: Royal Botania. Beställningsvara Antik mässing Zink Material: Antik mässing / teak. abrikat: Royal Botania. Beställningsvara Antik mässing 35W IP44 GU10 35W IP44 GU10 Wally Irony Material: Antik mässing. abrikat: Royal Botania. Beställningsvara Wally Material: Gjutjärn / koppar. abrikat: Royal Botania. Beställningsvara Irony Irony Markspett W IP44 GU10 2 x 7-11W IP55 E27 Log vägg Log mark Material: Teak / rostfritt stål. abrikat: Royal Botania. Inbyggd konverter. Beställningsvara Log vägg Material: Teak / rostfritt stål. abrikat: Royal Botania. Inbyggd konverter. Beställningsvara Log mark Markspett W IP55 LED 5W IP55 LED 84

85 UTOMHUS Twin vägg Twin mark Material: Corian glacier. abrikat: Royal Botania. Inbyggd konverter. Beställningsvara Grå Vit Material: Corian glacier. abrikat: Royal Botania. Inbyggd konverter. Beställningsvara Grå Vit Markspett W IP55 LED 5W IP55 LED Cobra vägg Cobra mark Material: Rostfritt stål. abrikat: Royal Botania. Inbyggd konverter. Beställningsvara Cobra Skyddsolja Material: Rostfritt stål. abrikat: Royal Botania. Inbyggd konverter. Beställningsvara Cobra Markspett Skyddsolja W IP55 LED 5W IP55 LED Q-bic vägg Q-bic pållare Material: Teak / rostfritt stål. abrikat: Royal Botania. ör fler varianter av armaturen se Beställningsvara Q-bic riktbar Skyddsolja Material: Teak / rostfritt stål. abrikat: Royal Botania. ör fler varianter av armaturen se Beställningsvara Q-bic Markspett Skyddsolja W IP55 GU10 35W IP55 GU10 85

86 UTOMHUS Dome move Material: Aluminium / glas. abrikat: Royal Botania. Dome move är en av tre armaturen ur serien Dome. ör mer info besök Beställningsvara. 60W IP43 E Svart Vit Markspett T Material: Rostfritt stål / granit. abrikat: Royal Botania. Beställningsvara. 60W IP43 E T Club Material: Teak / rostfritt stål. abrikat: Royal Botania. Beställningsvara. 25W IP55 G Club Lamplair Material: Teak / rostfritt stål. abrikat: Royal Botania. Monteringsspjut medföljer. Lamplair finns även som bordslampa, se Beställningsvara. 25W IP55 G Lamplair

87

88 UTOMHUS IP44.de outside lighting är en av Tysklands ledande tillverkare av innovativ och högkvalitativ utomhusbelysning. öretaget designar, utvecklar och producerar själva lösningar som kombinerar högsta standard inom designspråk, materialval, energieffektivitet och avancerad teknologi. IP44:de har skapat en helt ny standard för utomhusbelysning med sina unika produkter och har vunnit en rad designpriser, såväl inhemska som internationella. På följande sidor finner du ett urval av IP44.de:s sortiment. ör att ta del av hela produktsortimentet finns företagets katalog för nedladdning på download. Du kan också beställa ett fysiskt exemplar via como ann AR Ø Material: Aluminium / glas. abrikat: IP44.de. Beställningsvara como Material: Borstat rostfrittstål / glas. abrikat: IP44.de. inns även som takarmatur. Beställningsvara ann AR W IP65 G9 50W IP55 G53 beam lumen Material: Borstad aluminium / glas. abrikat: IP44.de beam Material: Rostfritt stål / opalglas. abrikat: IP44.de lumen #3 HA Beställningsvara. Beställningsvara. 60W IP65 G9 60W IP55 R7s 88

89 UTOMHUS quantum quant Material: Borstat rostfritt stål. abrikat: IP44.de. Inkl. transformator. Beställningsvara quantum Material: Rostfritt stål. abrikat: IP44.de. Inklusive transformator. Beställningsvara quant x 20W IP55 GU5.3 20W IP55 GU5.3 scap mox Material: Borstat rostfritt stål. abrikat: IP44.de. inns med flera olika socklar och watt-antal. Beställningsvara scap # Material: Borstad aluminium. abrikat: IP44.de. 3300K. ler modeller finns. Beställningsvara mox #2 IvyLight x 20W IP55 GU5.3 2 x 4W IP55 LED intro piek Material: Borstat rostfritt stål. abrikat: IP44.de. inns med flera olika socklar och watt-antal. Beställningsvara intro # Material: Aluminium / rostfritt stål. abrikat: IP44.de. Beställningsvara piek piek W IP55 G9 50W IP66 GU10 89

90

91

92 SÄKERHETS- BOXAR Maxels säkerhetsboxar är troligtvis de säkraste och mest ekonomiska som finns på marknaden. Vi tillverkar dem i aluminium som ger bäst fysiskt skydd, obegränsad livslängd och en formstabil installation. Aluminium är framförallt värmeavledande, vilket avsevärt ökar livslängden på ljuskälla, armatur och transformator. Detta innebär rejäla besparingar i såväl materiel som fastighetsskötsel. Välj det säkra före det osäkra - bygg in långsiktig säkerhet och ekonomi med Maxels säkerhetsboxar.

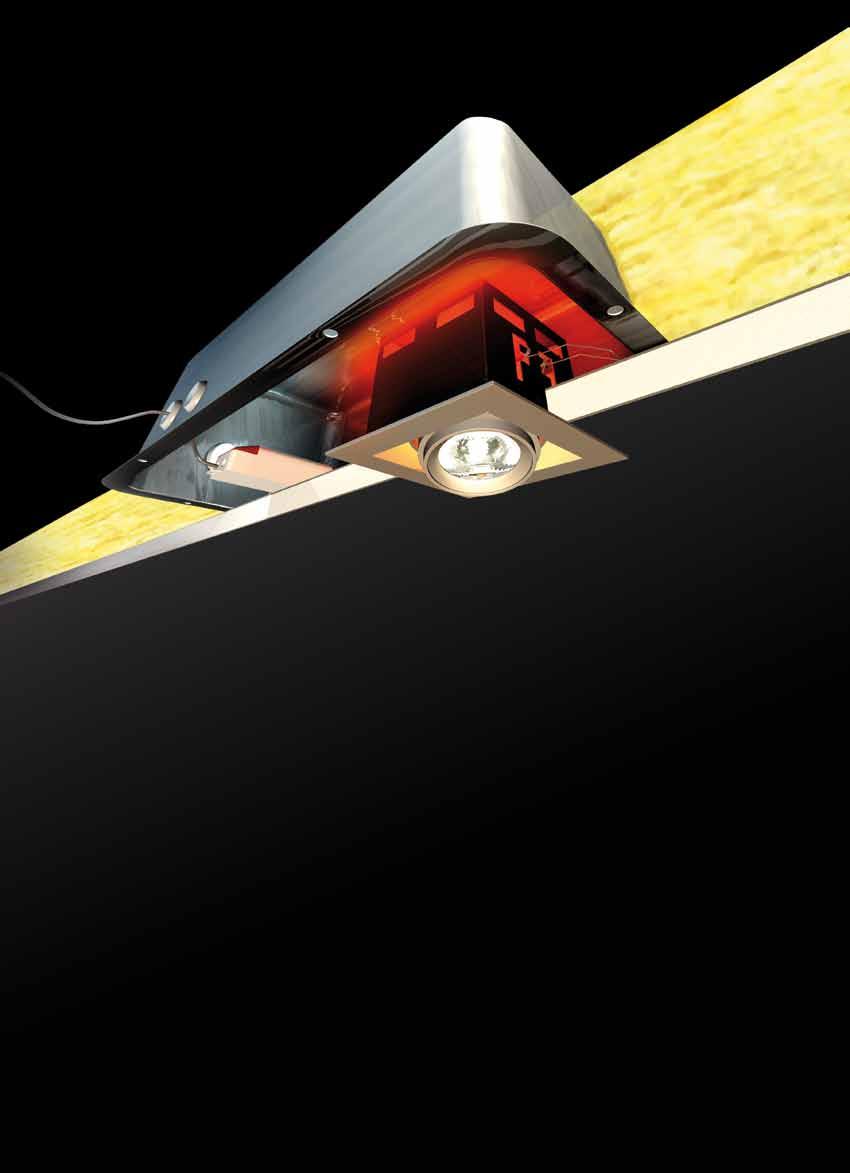

93 SÄKERHE TSBOX INÄLLNING I TAK När du fäller in armaturer måste du ta särskild hänsyn till värmeutvecklingen. Använd alltid säkerhetsboxar av aluminium för att säkerställa att inga brännbara byggnadsdelar kan komma i kontakt med armaturen, att komponenterna ventileras och att värmen leds bort. En sänkt driftstemperatur har en mycket gynnsam effekt på livslängden på ljuskälla, installationsmateriel och eventuell transformator (säkerhetsbox 5023). Varje box levereras med monterad gummigenomföring (TSS-genomföring från RUTAB AB) och värmebeständig isolerslang för skydd av armaturkabeln i boxen. På vår hemsida kan du ta del av testresultat från värmeprover på våra säkerhetsboxar och infällda armaturer. Med 4 16 liters volym (beroende vilken box som avses) finns det gott om utrymme att hantera värmeutvecklingen från såväl ljuskälla som transformator (säkerhetsbox 5023). Dessutom fördelas värmen snabbt ut i materialet (aluminium) så att ingen del uppnår kritisk temperatur. I kapitlet Teknik finner du en tabell som berättar vilken säkerhetsbox du bör välja till olika sorters armaturer från Maxel (se sid 116). Läs gärna mer på Säkerhetsbox 180 Säkerhetsbox Levereras med monterade M25 TSS-genomföringar S-box Levereras med monterade M25 TSS-genomföringar S-box Säkerhetsbox 300 Säkerhetsbox x 230 Levereras med monterade M32 TSS-genomföringar S-box Levereras med monterade M32 TSS-genomföringar S-box Isolerslang 4mm röd 100m 93

94 TILLBEHÖR TILLBEHÖR I detta kapitel kan du botanisera bland vårt breda sortiment av transformatorer, LED-konvertrar och olika ljuskällor. Våra transformatorer finns som konventionella och elektroniska för växelspänning och likspänning. Transformatorerna är till för att driva 12-24V halogen. Vi har även ett stort utbud av LED-konvertrar för både konstantström och konstantspänning. LED-konvertrarna finns både som dimbara och icke dimbara. Vi kan även erbjuda drivdon för metallhalogen. Kalljuslampa Alu coated LED-ljuskälla Detta är en ljuskälla av alucoatedtyp. Det innebär att det finns ett aluminiumskikt i reflektorn som gör att värmen skjuts framåt. Detta är en stor fördel i infällda armaturer eftersom man får bort värmen från undertaket och minskar risken för värme-, fukt- och kondensproblem. Livslängden är 5000 h w W W W w W W W w W W W LED-ljuskälla med 51 mm yttermått. Anpassad för att ersätta t.ex. en halogenljuskälla i en infälld armatur. Kräver en 350mA konverter. LED-konverter se sid mA Cd LED 3 x 1,2W K Elektronisk transformator Kortslutningsskydd. Överbelastningsskydd. Överhettningsskydd. Max sekundär ledning 2m (DC-12m). 5-års garanti. SELV TA-värde Längd Bredd Höjd M50D (10-50w) 45 Ø M60 (20-60w) M70 (20-70w) M105 (35-105w) M150 (35-150w) M210 (50-210w) DC Transformator M105-DC (35-105w) M150-DC (50-150w)

95 TILLBEHÖR Konventionell transformator 105VA Konventionell transformator 300VA ast installation. Sekundär avsäkring 3x5 ampere ,3V 105VA V 105VA ast installation. Kan kompletteras med sekundär avsäkringsbox 3x5 ampere som monteras ihop med transformatorn ,3V 300VA V 300VA Säk.box 6x5A IP23 IP23 Sekundär automat (för skena) ,3V 300VA Konverter för LED 10W 350mA IP67 Transformator 12V 50W IP65 Inkapslad 350mA konverter IP V 350mA Inkapslad 12V transformator för halogenbelysning. DxH = Ø47mm x 29mm. ör fram och bakkantsdimmer. TA M50 IP (10-50w) IP67 SELV IP67 SELV Driftdon för metallhalogen, icke dimbar Elektroniskt driftdon för metallhalogen W i utförande för 1 eller 2 ljuskällor. limmerfritt ljus. Garanterad optimal livslängd på lampan. Lägre energiförbrukning. Bortkoppling av defekt eller gammal ljuskälla. Minskar tiden för återtändning av varm ljuskälla. Överhettningsskydd. Effektfaktor > 0,95. Skruvplint för 0,5-2,5 mm². Hölje: odelat, svart plast. ör distansmontage. Monterad, halogenfri lampledare med ST-18 bussning, 0,5 m. Plintskydd och dragavlastning integrerat. ör Twin-enheter: separata utgångar för två lampkretsar. Art.nr Benämning Storlek E-nr 4457 Don för metallhalogen 1x35W 150x79,5x Don för metallhalogen 2x35W 180x79,5x Don för metallhalogen 1x70W 150x79,5x Don för metallhalogen 2x70W 210x79,5x Don för metallhalogen 1x150W 210x79,5x års Garanti SELV 95

96 LED-KONVERTER ICKE DIMBARA LED-konverter 3W LED-konverter 8/9W 350/700mA Konstantströms-konverter för LED. örsedd med snabbkontakt V 350mA V 700mA Konstantströms-konverter för LED. örsedd med snabbkontakt LxBxH 85x41x LxBxH 114x41x V 350mA V 700mA SELV SELV LED-konverter 12W LED-konverter 18W Konstantströms-konverter för LED. örsedd med snabbkontakt V 350mA V 700mA Konstantströms-konverter för LED. örsedd med snabbkontakt och skruvplint V 350mA V 700mA SELV SELV Tillbehör 350mA Tillbehör 700mA Tillbehör till våra konvertrar. Med dessa snabbkopplingar får man per automatik en seriekoppling. örlängningssladd är försedd med hona - hane. 350mA 2425 Skarvsladd 1m Skarvsladd 2m Skarvsladd 3m Avslutningsloop vägs uttag vägs uttag x skruv plint örl-sladd 1m örl-sladd 5m Tillbehör till våra konvertrar. Med dessa snabbkopplingar får man per automatik en seriekoppling. 700mA 2610 Skarvsladd 1,5m Skarvsladd 2m Skarvsladd 3m Avslutningsloop vägs uttag vägs uttag

97 LED-KONVERTER DIMBARA Dimbar konstantströms-konverter för LED 1-16W i utförande 350mA, 500mA och 700mA. Kan styras via 1-10V eller linjär potentiometer 100kΩ. TALEXXconverter LCBI 16W 350/500/700mA Dimbar 1-10V eller potentiometer 100kΩ. LED-driftdon av högsta kvalitet. Hög effektivitet. Överkopplingsbar skruvplint & dragavlastning (0,5-2,5mm2). Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut. återstart V / 350mA V / 500mA V / 700mA års Garanti SELV Dimbar konstantströms-konverter för LED 15W 350mA och 30W 700mA. Högkvalitativ logaritmisk ljusreglering 1-100%. Kan styras via corridorunction, switchdim, DSI och DALI-signal. TALEXXconverter LCAI 15/30W 350/700mA one4all Digitalt dimbar 1-100%. Styrsignaler: corridorunction, switch DIM, DSI och DALI. LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut. återstart V / 350mA ,5V / 700mA LxBxH 350mA: 167x42x31mm 700mA: 207x42x31mm 5 års Garanti SELV Dimbar konstantspännings-konverter för LED 25W i utförande 24VDC. Högkvalitativ logaritmisk ljusreglering 0,1-100%. Kan styras via switchdim, DSI och DALI-signal. Digitalt dimbar 0,1-100%. Styrsignaler:switchDIM, DSI och DALI. LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut.återstart. Dimensioner. TALEXXconverter LCAU 25W 24VDC one4all LxBxH 167x42x31mm W / 24VDC års Garanti SELV 97

98 LED-KONVERTER ICKE DIMBARA TALEXXconverter LCI mini5w 350mA Konstantströms-konverter för LED 5W 350mA i kompakt utförande. LED-driftdon av högsta kvalitet (Made in EU). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut. återstart V / 350mA års Garanti SELV TALEXXconverter LCI15/30W 350/700mA Konstantströms-konverter för LED 15W 350mA och 15/30W 700mA. LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut. återstart V / 350mA ,5V / 700mA V / 700mA års Garanti SELV TALEXXconverter LCI 15/30W 350/700mA IP67 Konstantströms-konverter för utomhusbruk LED 15W 350mA och 15/30W 700mA. LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ >90). örmonterade kopplingskablar 500mm. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut.återstart V / 700mA IP67 5 års Garanti SELV TALEXXconverter LCU 35W 12/24VDC Konstantspännings-konverter för LED 3-35W i utförande 12VDC och 24VDC. LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut. återstart W / 12VDC W / 24VDC års Garanti SELV 98

99 LED-KONVERTER ICKE DIMBARA Konstantspännings-konverter för LED 5-60W i utförande 12VDC och 24VDC. TALEXXconverter LCU 60W 12/24VDC LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut.återstart W / 12VDC W / 24VDC års Garanti SELV Konstantspännings-konverter för LED W i utförande 12VDC och 24VDC. TALEXXconverter LCU 100W 12/24VDC LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut. återstart W / 12VDC W / 24VDC års Garanti SELV Konstantspännings-konverter för LED W i utförande 12VDC och 24VDC. TALEXXconverter LCU 150W 12/24VDC LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). Skruvplint och dragavlastning. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut. återstart W / 12VDC W / 24VDC års Garanti SELV Konstantspännings-konverter för utomhusbruk LED W i utförande 12VDC och 24VDC. TALEXXconverter LCU 150W 12/24VDC IP67 LED-driftdon av högsta kvalitet (Made in EU). Hög effektivitet och PC (λ>90). örmonterade kopplingskablar 2000mm. Överhettningsskydd. Överbelastningsskydd med aut. återstart. Kortslutningsskydd med aut.återstart. inns även 60W och 100W i IP67-utförande W / 12VDC W / 24VDC IP67 5 års Garanti SELV 99

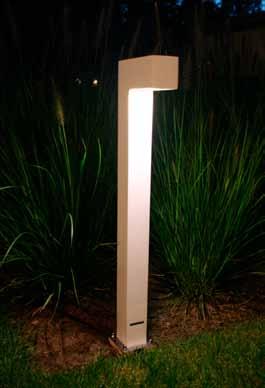

100 VARUMÄRKEN Utvalda varumärken ör att komplettera vårt eget sortiment har vi valt att ta in fyra varumärken med unika egenskaper som håller samma höga kvalitet som våra egna produkter. Royal Botania grundades av två ingenjörer, Kris Van Puyvelde och rank Boschman, som delade samma vision att bygga en möbelkollektion för utomhusbruk baserad på egen design, hög kvalitet, komfort och perfekt service. Sortimentet har på senare år utökats med ett program för utomhusbelysning, där annorlunda armturer blandas med elegant och upplysande design i en blandning av naturmaterial som teak och granit, men även rostfritt stål och corian. I sortimentet finns väggarmaturer, pollare och numer även dekorativa armaturer så som bords- och golvarmaturer för lågenergi, halogen och LED. Ett urval av Royal Botania s sortiment återfinns på sidorna ör att ta del av hela Royal Botania s produktsortiment, finns företagets katalog för nedladdning på alternativt kan ett fysiskt exemplar beställas via info@maxel.se. IP44.de outside lighting är en av Tysklands ledande tillverkare av innovativ och högkvalitativ utomhusbelysning. öretaget designar, utvecklar och producerar själva lösningar som kombinerar högsta standard inom designspråk, materialval, energieffektivitet och avancerad teknologi. IP44.de har sina rötter i västra Tyskland, i en anrik familjetradition inom belysningsbranschen som sträcker sig över tre generationer grundade Bernard Schmalhorst företaget som ser som sin livsuppgift att återuppväcka och vidareutveckla ett alldeles för ofta negligerat område inom belysningsområdet utomhus. Idag har de skapat en helt ny standard för utomhusbelysning med sina unika produkter och har vunnit en rad designpriser, såväl inhemska som internationella. Ett urval av IP44.de:s sortiment återfinns på sidorna ör att ta del av hela produktsortimentet finns företagets katalog för nedladdning på download. Du kan också beställa ett fysiskt exemplar via info@maxel.se. 100

101 VARUMÄRKEN I över hundra år har Kaiser utvecklat och tillverkat produkter och system för professionella elinstallationer i sin fabriksanläggning i Schalksmühle, Tyskland. Med sin erfarenhet och sitt unika produktsortiment bestående av brandskyddsklassade och lufttäta installationer tillsammans med installationer i betong erbjuder Kaiser innovativa lösningar för elinstallationer på den internationella marknaden. Kaiser är byggt på tradition och strävar kontinuerligt efter att ligga ett steg före genom att ständigt utveckla innovativa idéer och lösningar för en lyckad installation. ör att ta del av hela Kaisers produktsortiment, finns företagets olika kataloger för nedladdning på alternativt kan ett fysiskt exemplar beställas via info@maxel.se yra generationer av belysning. Med en entusiasm för teknologi, en fascination för elektricitet samt ett stort intresse för belysning grundade Carl Steng, i tider då belysningen på gator och i hem drevs av gas, belysningsföretaget Steng Licht. Under ytterligare tre generationer har företaget utvecklat produkter inom de senaste belysningsteknikerna, där kvalitet är ett ledord som ständigt genomsyrar verksamheten. Produktdesign är något som alltid varit betydande för Steng, vilket återspeglar sig i enkla, smakfullt designade produkter med brett användningsområde och god funktionalitet. Ett urval av Steng Lichts sortiment återfinns på sidorna 36-39, 46-47, samt ör att ta del av hela Steng Lichts produktsortiment, finns företagets katalog för nedladdning på alternativt kan ett fysiskt exemplar beställas via info@maxel.se. 101

102 L JUSSÄT TNING OM LJUSSÄTTNING Artificiellt ljus är ett komplement och substitut till det naturliga ljuset. Särskilt på våra nordiska breddgrader där ljus är en bristvara under stora delar av året. Det artificiella ljuset hjälper oss att fungera säkert, praktiskt och bekvämt när det är mörkt eller mulet ute. Det förstärker arkitektoniska och dekorativa detaljer, accentuerar material och avslöjar texturer. Kort sagt: det skapar stämning. Den mest utsökta inredning kommer aldrig till sin rätt i ett naket lysrörsljus. Likväl lämpar sig inte den allra vackraste designerlampan över favoritfåtöljen om den inte duger att läsa tidningen med. Det handlar förstås om att balansera de estetiska och praktiska kraven. BRA LJUS I KÖK OCH MATRUM I ett kök sker en mängd olika aktiviteter som alla kräver olika typer av ljus och belysning. Det behövs bra arbetsbelysning över diskbänk och arbetsytor, ett jämnt allmänljus vid städning och dekorativ och mysig stämningsbelysning vid måltiderna. Som allmänljus är infällda downlights ett bra alternativ. De ska sprida ljuset jämnt i rummet, jämna ut kontraster och skapa mjuka övergångar mellan mörka och ljusa ytor. Bäst är en väl avbländad armatur, där ljuskällan sitter långt in i armaturen. Komplettera med arbetsbelysning och dekorativt ljus för stämningens skull. TIPS VID PLANERING Vare sig du bygger nytt eller renoverar är det bra att tänka på el och belysning tidigt i planeringsarbetet. ramför allt behöver du välja armaturtyp och placering så att den elektriska installationen kan färdigställas. Att välja specifik armatur och ljuskälla kan du göra senare. I ett hem eller på ett kontor är det bra att ljussätta för en viss flexibilitet. Behoven kan ju komma att skifta längre fram. När du planerar infrastrukturen, tänk på följande: Se till att du installerar extra vägguttag för framtida behov. Placera strömbrytare så de är enkla att nå vid ingången till varje rum Enskilda armaturer i samma rum kan styras från samma strömbrytare eller dimmer. Vissa ljustyper kräver transformatorer. Tid- eller ljusstyrning ger energibesparingar. VARIERA BELYSNINGEN lera ljuskällor ger ett mysigare intryck än en enda stor. Tänk på att skapa ljus i olika nivåer, det vill säga inte bara ljus ifrån taket. Genom att använda dig av dimmers och många ljuskällor kan du få den belysning som passar för stunden och anpassa styrkan efter det naturliga ljuset. Använd gärna riktbara spotlights när du vill framhäva en tavla, staty eller en läsfåtölj. Infällda spotlights i taket ger rummet ett lyft. Går dessa att rikta så ökar möjligheterna att få fram spännande skuggor och ljuskäglor. Genom att reflektera ljus på en stor del av väggen eller taket skapar du en känsla av utvidgning och rymd. ARBETSBELYSNING I KÖK Det krävs bra arbetsbelysning över diskbänken, arbetsbänk, spis och köksbord. Använd infällda spotlights, möbelpuckar eller ljuslister under köksskåpen. Spotlights och möbelpuckar placeras med ett regelbundet mellanrum om ca 40 centimeter. Då får du ett jämnt ljus på arbetsytan, och ett levande 102

103 ljus på väggen. Installerar du en dimmer kan du välja mellan arbetsljus eller mysigt stämningsljus. Armaturer ska placeras långt fram, nästan direkt under skåpluckorna. Sitter de för långt in kan reflexer från diskbänken blända. Tänk på att ett mörkt kakel mellan skåp och arbetsbänk stjäl en tredjedel av bänkbelysningen jämfört med ett ljust kakel. ÖVER MATBORDET Över matbordet placerar du lämpligen en dekorativ pendlad armatur. En dimmer är bra så att du kan variera ljusstyrka beroende på det naturliga ljuset. Djupa skärmar eller frostat glas som döljer glödlampan är behagligt för ögonen. Placera armaturen på en sådan höjd att den inte bländar. Har du ett långt och stort matbord är en naturlig lösning att hänga två eller till och med tre likadana armaturer på rad. Vid köksbordet krävs ljus för olika aktiviteter. Den ska fungera när du läser tidningen, äter och när du vill bjuda på en mysig och stämningsfull middag. LJUSBEHANDLING Vår omgivning blir uppenbar tack vare ljuset. unktionen hos seendet är komplicerad och sammansatt. Det förstår vi när vi tänker på att vi måste kunna se och uppfatta exempelvis rörelse, hastighet, riktning, avstånd och storlek. ör att förstå hur ljuset ger oss information måste vi ha ett språk för att beskriva det, en ljusets grammatik. LJUSETS OLIKA EGENSKAPER STYRKA OCH INTENSITET Belysningens styrka mäts i enheten lux. Det är ett mått på hur mycket ljus som tillförs. Däremot säger belysningsstyrkan inget om hur ljus eller mörk vi uppfattar omgivningen. Det vi upplever är ljushet. Där inverkar ögats adaptation anpassning till ljus hur ytor och föremål reflekterar ljus, omgivande ljusa och mörka ytor och givetvis belysningsstyrkan. Människan fungerar inom mycket varierande ljusförhållanden. Under en stjärnklar natt är belysningsstyrkan i storleksordningen 0,01 lux. I det ljuset klarar vi av att orientera oss men inte mycket mer. I starkt solljus kan belysningsstyrkan uppgå till lux. örsöker vi läsa när det är så ljust upplever vi obehag och kisar. Samma obehag kan vi uppleva när vi sitter vid ett bord med vit duk utomhus eller att väggarna och möblerna på uteplatsen är vita. De krav på belysningsstyrka på mellan 100 och 1000 lux, som rekommenderas för olika arbetsuppgifter, är huvudsakligen satta som en kompromiss mellan vad som är ekonomiskt försvarbart och komfortabelt ur arbetssynpunkt. Att påstå att 700 lux är väsentligt bättre för läsning än 500 lux är ovidkommande. Däremot kan andra egenskaper som låg bländning och lämpligt ljusinfall ha mycket stor betydelse för synkomforten. Ljusets styrka upplever vi till mycket stor del genom dess variation. Det vill säga ett slags ljusare än eller mörkare än. Går vi exempelvis inifrån och ut upplever vi att det är ljust ute och inte att det var mörkt inne. Omvänt upplever vi det mörkt inne, när vi kommer från dagsljus och går in i en byggnad. Vi relaterar till det ljus vi är adapterade till. På samma sätt kan vi tycka det blir mörkt när solen går i moln trots att belysningsstyrkan då fortfarande är mångdubbelt högre än vad vi har inomhus. Ögat dras till ljus. Vill man rikta uppmärksamheten på något bör det därför belysas mer än omgivningen. Halogenlampan är speciellt lämplig för att accentuera med ljus. Den lilla kraftigt lysande glödtråden gör det möjligt att koncentrera ljuskäglan och uppnå relativt höga nivåer. 103

104 Det är balansen mellan ljus och skugga som är avgörande för resultatet. Den absoluta nivån på accentueringsljuset beror på omgivningens ljushet. I absolut mörker behövs väldigt lite ljus för att något skall framträda. I starkt omgivningsljus kan det istället behövas väldigt mycket ljus för att lyfta fram och accentuera något. I många fall kan det därför vara nödvändigt att minska den allmänna belysningsnivån istället för att accentuera med ännu mera ljus. Ett lämpligt förhållande mellan omgivnings- och accen-tueringsljuset är 1:5. STORA OCH SMÅ LJUSKÄLLOR Varje yta som utsänder ljus har en storlek. Storleken har betydelse för hur skuggor, gradienter och glans kommer att gestaltas. En liten yta som sänder ut ljus ger skarpa och tydliga skuggor. Vi säger då att ljuset är hårt. En stor ljusutsändande yta ger däremot ett mjukt ljus med diffusa och otydliga skuggor. Låt oss göra en jämförelse med dagsljuset. Himlen har en mycket stor yta och ljuset är mjukt och diffust. Vid gråväder saknas nästan helt skuggor. Att exempelvis fotografera ett 104

105 L JUSSÄT TNING ansikte i sådant ljus blir ofta bra eftersom kontrasterna är små och ansiktet tecknas mjukt. Vid solsken förändras däremot ljuset. Solen är visserligen stor men på avstånd blir den liten. Solljuset tecknar skarpt. Skuggorna är distinkta och tydliga. Porträtt som tas i solljus får lätt för stora kontraster. Dessa beror huvudsakligen på att ljuset skapar för tydliga och hårda skuggor. Dagsljuset en solig dag upplever vi annars i de flesta fall som väldigt behagligt. Det innehåller både diffust och riktat ljus. Det diffusa ljuset lättar upp de skuggor som skapas av det riktade ljuset. Dagsljuset lär oss att bra ljus oftast är en lämplig kombination av diffust och riktat ljus. Halogenlampan är mycket liten. Den kommer därför att ge ett hårt ljus med tydliga skuggor. Ljuset från halogenlampan har, om det är rätt riktat, en otrolig förmåga att lyfta fram och synliggöra detaljer. Något som i vissa fall är bra och i andra fall en nackdel. En nackdel kan det vara om du belyser kläder som är lite skrynkliga medan det kan vara en fördel när du belyser exempelvis en vägg med en struktur som du vill framhäva. Ju mer släpljus desto tydligare detaljer. LJUSET HAR EN RIKTNING Så länge vi endast har en ljuskälla så har ljuset alltid en riktning. Ljuset kommer från ljuskällan. Det kommer då att ge upphov till skuggor. Med flera ljuskällor kan ljusets riktning bli mera otydlig. Det kan leda till att skuggorna skapar förvirring. Det är stor skillnad på riktningen hos dagsljuset i ett rum och ljuset från lamporna i taket. Dagsljuset kommer vanligtvis in genom fönster i väggarna och ger ett vertikalt ljus. Ett sådant ljus belyser rummets väggar och ger intryck av att rummet är ljust även om belysningsstyrkan är ganska låg. Eftersom ljuset är riktat tvärs rummet ger det också en speciell karaktär åt skuggorna. Ljuset är dessutom stort vilket tecknar mjuka skuggor. De flesta människor upplever detta ljus som mycket trivsamt och behagligt. Takbelysningen är huvudsakligen riktad nedåt och ger horisontell belysning. Om armaturerna är smalstrålande faller ofta väldigt lite ljus på väggarna och då känns rummet mörkt. Vertikalbelysningen blir låg och det kan bildas fula skuggor i exempelvis ansikten. Är armaturerna istället bredstrålande ökar andelen reflekterat ljus och ljuset blir diffusare. Detaljer och former tecknas på ett annorlunda och eventuellt sämre sätt. ör att detaljer skall framträda i en ojämn yta måste det förekomma en viss skuggbildning. Ju mindre dessa detaljer eller ojämnheter är desto större måste ljuset infallsvinkel vara, räknat mot ytans normal. Släpljus är därför mycket bra på att återge strukturer på exempelvis väggar. Att flytta armaturerna närmare väggen ger således väggen mer liv och en större variation. CE-MÄRKNING Elmateriel som säljs inom EU måste uppfylla väsentliga säkerhetskrav. Ansvarig för att dessa krav uppfylls är tillverkaren eller den som importerar produkterna. Som ett tecken på att produkten uppfyller kraven skall den förses med CE-märket. Märket innebär således inte någon myndighetsprovning. Ansvarig för CE-märkningen skall tämligen omgående kunna visa upp protokoll från provningar med mera. Som återförsäljare och installatör finns en skyldighet att förvissa sig om att produkterna är CE-märkta. Tillverkare och importörer kan även certifiera sina produkter vilket innebär att de provas av oberoende certifierare. När en produkt blir certifierad uppfyller den även kraven för CE-märkning men får även förses med certifieringsmärke. I Sverige certifieras elmateriel av Intertek Semko och får då förses med det kända S-märket. INSTALLATION AV PRIVATPERSONER Idag kan du köpa nästan alla slags elprodukter i fack- och bygghandeln. Särskilt stort är utbudet av belysningsarmaturer och inte minst för halogenbelysning. Tillgången på produkter innebär dock inte att det är fritt fram för dig som privatperson att själv installera dem. Grundregeln är att installation av halogenbelysning är en starkströmsinstallation och skall utföras av en behörig elinstallatör. örsta förutsättningen är att personen har erforderlig kännedom om gällande krav om hur installationen skall och får utföras. Som privatperson får du byta och fastansluta ljusarmaturer för 230 volt i torra och ej brandfarliga utrymmen inomhus. Du får dock inte dra ledningar. Utomhus får du ej utföra några anslutningar av armaturer. ANLITA ALLTID BEHÖRIG ELEKTRIKER Med hänsyn till de strömmar och den värme som utvecklas i en lågvoltsanläggning är det ytterst få konsumenter som har den insikt och kunskap som behövs för att göra en säker och väl fungerande installation. MAXEL LJUSAKADEMI Ljus är ett fascinerande område där det ständigt finns något nytt att lära. Med ljus skapar du funktion och stämning och styr upplevelsen av ett rum eller en plats. Men ljus är också elteknik, värmeproblem och avancerade installationer. ör dig som arbetar professionellt med att planera eller montera belysning finns Maxel Ljusakademi som en inspirerande källa till mer kunskap. Vi håller kontinuerligt utbildningar hos elgrossisterna lokalt i landet för installatörer. Är du intresserad av våra kurser, gå in på aktiviteter, för att se var nästa kurs skall hållas. En del fakta i den här texten är hämtad ur broschyren Värt att veta om LED som är utgiven av LED-gruppen (som är en del av belysningsbranschen). 105

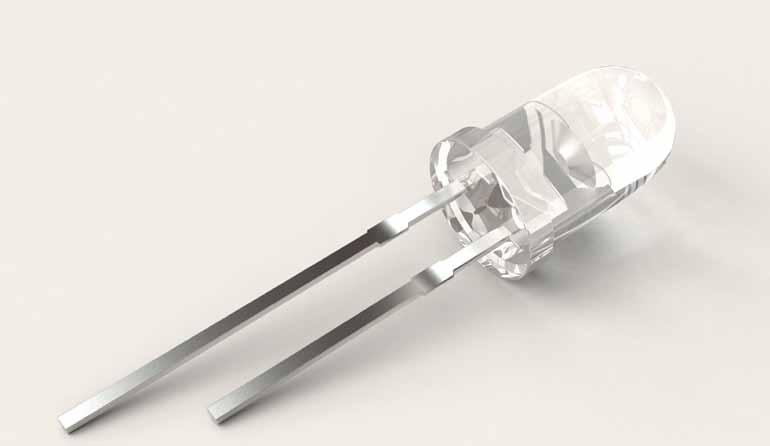

106 LED RÅN MIKROVÅGSUGNEN TILL MONA LISA Den brukar kallas framtidens ljuskälla, men faktum är att LED uppfanns redan på 1960-talet. I begynnelsen användes den främst som indikatorbelysning i mikrovågsugnar och andra elektroniska apparater, men också i bilar och i trafikljus. Det är först på 2000-talet som LED gjort sitt intåg i var mans hem och på all världens byggnader, museum och gallerior. HUR UNGERAR DET? I LED-tekniken alstras ljuset i en halvledare som stimuleras till att lysa på elektrisk väg elektrolumiscens. Halvledaren placeras i ett hölje som är byggt så att ljuset får en strålningsvinkel på nästan 180 grader. LED alstrar ett monokromatiskt ljus där färgtonen bestäms av den dominanta våglängden. LED finns idag i färgerna rött, orange, grönt och blått. Vitt ljus kan alstras genom en blandning av de tre grundfärgerna som benämns som RGB (Rött, Grönt och Blått). Alternativt kan vitt ljus alstras på samma sätt som i lysrör. En blå LED förses med ett lyspulver som omvandlar en del av strålningen till gult ljus och resultatet blir ett vitt ljus. Det är viktigt att lyspulvrets sammansättning är absolut exakt för att få det vita ljus som önskas. Lyspulver utvecklas hela tiden och man har idag en färgåtergivning för vita LED som är över Ra> 90. LED emitterar ingen ultraviolett (UV) eller infraröd (IR) strålning. Detta gör LED-tekniken mycket användbar där denna typ av strålning måste undvikas som exempelvis inom livsmedelsindustrin och på känsliga konstverk i museer. Värme är det största hotet mot LED vilket innebär att kylsystemen är helt och hållet avgörande för livslängden. Om man exempelvis jämför en LED-armatur för infällnad med en halogenarmatur för infällnad så har båda applikationerna samma motståndare i form av värme, fast med omvänd problematik. En infälld halogenarmatur kräver luftvolym runt sig för att dels uppnå värmekraven vid infällningshålet (om 90 grader) men även för att hålla bort exempelvis isolering och förhindra brandfara. En infälld LED-armatur behöver också luftvolym runt sig, men i syfte att hålla en så låg temperatur som möjligt. En för hög temperatur på själva LED-chippet ger direkt ett stort ljusflödesbortfall. 106

107 LED LIVSLÄNGDEN ÄR TEMPERATURRELATERAD Livslängden på LED är helt beroende av drifts- och omgivningstemperaturen. Vid rätt temperatur har LED och därmed även LED-moduler en mycket lång livslängd på upp till timmar, med 70 procent av det ursprungliga ljusflödet kvar. Därför får inte värmen bli för hög. Kretskortet eller extra kylelement måste avleda värmen på ett tillförlitligt sätt. Dessutom måste enheten vara anpassad till det förväntade användandet. Till skillnad från glödlampor, där en trasig glödtråd betyder att lampan är förbrukad, är totalbortfall mycket ovanligt för LED. Ljusflödet minskar mycket långsamt och kontinuerligt. Livslängden på LED definieras som när ljusflödet har reducerats till 50 procent. Inte bara livslängden påverkas av omgivningstemperaturen. Lysdiodernas ljusflöde har en direkt koppling till LED-chipets temperatur. En för hög temperatur ger direkt ett stort ljusflödesbortfall. EKONOMISKA ÖRDELAR Den mycket långa livslängden på upp till timmar innebär låga underhållskostnader. Den höga effektiviteten innebär en mycket låg energianvändning. DESIGN-, ARKITEKTUR- OCH LJUSDESIGN- ÖRDELAR ärgat ljus kan skapas direkt utan filter. ärgmättnaden är mycket hög. Urvalet av färger är mycket stort. Man kan skapa många färgnyanser och enkelt skapa färgväxlande system. Vita LED finns i olika färgtemperaturer. Armaturer som erbjuder möjligheter att växla mellan olika färgtempera turer skapar nya möjligheter. LED avger varken UV- eller IR-strålning. Det lilla formatet möjliggör ytterst kompakta armaturer. LYSDIODENS EGENSKAPER Lysdioder är fortfarande under stark utveckling. Dioderna som finns tillgängliga idag har ett ljusflöde som ligger mellan några lumen (LED med låg effekt) och upp till flera hundra lumen (högpresterande LED). Vad som är viktigt för användaren är uppgifter om ljusflödet från de kompletta LEDmodulerna. Som inom så många andra produktområden finns givetvis också stora inbördes kvalitetsskillnader. Dessa skillnader uppfattas framförallt i olika livslängder, färgavvikelser och ljusnedgång. ÖRDELAR MED LED LED öppnar upp för en rad nya möjligheter men kräver också ett helt nytt tänkande. De olika komponenttillverkarna har de senaste åren presenterat en rad olika genombrott, vilket har medfört att LED inom en snar framtid kommer att ta över som ljuskälla i flera olika sammanhang. TEKNISKA ÖRDELAR LED har en hög funktionssäkerhet. LED går att ljusreglera inom hela skalan från 0 till 100 procent. ärgstyrningen är tekniskt okomplicerad vid RGB-färg blandning. LED är stöt- och vibrationståliga. Livslängden påverkas inte negativt av tändningar och släckningar. Med LED kan ljuset lätt styras. LED drivs med låg spänning. ÖRDELAR ÖR MILJÖN I många applikationer bidrar den låga energianvändningen till minskat energibehov. Den långa livslängden betyder också att ett färre antal ljuskällor behöver tas om hand för återvinning. 107

108 LED JÄMÖRELSE AV LJUSUTBYTE HOS OLIKA LJUSKÄLLOR Ljusutbyte (lumen/watt) 100 VIT POWER LED 2010 NORMALA LJUSKÄLLOR 1961 Metallhalogen Glödlampa Lysrör Kvicksilver KLL Halogen År Introduktionsår RAMTIDSPERSPEKTIV ÖR LED Led på frammarsch LED är utan tvekan en produkt för framtidens belysning. Hittills har LED använts främst som skyltbelysning och belysning i kylmöbler där driftförhållanden är idealiska och livslängden blir lång. Dessutom har färgade LED en stark ställning inom arkitektonisk belysning. Idag finns det LED med vitt ljus och bra ljuskvalitet och de börjar användas för belysning i allt större utsträckning. Redan nu kan LED ersätta halogenlampor för effektbelysning och kompaktlysrör i låga effekter i downlights. Nästa steg blir att ersätta kompaktlysrör i högre effekter i downlights och lysrör för allmänbelysning. Innan dess måste forskningen leda fram till varmvita LED-armaturer med ett ljusutbyte upp till 100 lm/w. När det gäller att hitta LED-alternativ till urladdningslampor för funktionell vägbelysning kommer detta även säkert att bli ett alternativ i framtiden. Sammanfattningsvis kan sägas att LED redan nu har börjat erövra vissa segment inom allmänbelysningen, där man använder ljuskällor med förhållandevis låga ljusflöden. ör att kunna ersätta ljuskällor med stora ljusflöden krävs ytterligare forskning och produktutveckling. UTVECKLING Två utvecklingslinjer stödjer den ökade användningen av LED: - orskning för att öka ljusutbytet och utveckling av nya metoder för effektiv kylning av LED-moduler. Kylning har stor betydelse för livslängden. Den minskar även kraven på att leda bort värmen och kan förenkla armaturkonstruktionerna. - Ökning av tillverkningskapaciteten för att möta större försäljningsvolymer samt att kostnadseffektivisera produktionen av LED. AQ OM LED Tack vare det enorma intresset kring LED dyker det förstås upp påståenden och frågor kring denna intressanta teknik. Vi har samlat några av de vanligaste påståendena för att reda ut begreppen. 1. Lysdioder avger ingen värme. En av de vanligaste föreställningarna är att lysdioder inte avger någon värme. I själva verket är värmen en av de viktigaste parametrarna att ta hänsyn till när man designar lysdiodarmaturer. Lysdiodernas livslängd förkortas väsentligt om man inte lyckas hantera värmen genom avkylning av armaturen. Diodernas ljus innehåller däremot ingen värme i ljusriktningen såsom glödlampors och halogenlampors. 2. Lysdioders livslängd är nästintill hur lång som helst. Den långa livslängden är en av lysdiodernas stora fördelar. Lysdioden har ett avtagande ljusflöde under sin drifttid, varför drifttiden bör uttryckas i antal timmar då en procentuell nivå av det ursprungliga ljusflödet kvarstår. Det finns idag metoder (L50 och L70, för mer information, besök för att specificera livslängden för lysdioder. 3. Lysdioder har inte tillräckligt bra färgåtergivning för belysningsändamål. ärgåtergivningen (Ra-index) för dioder varierar väldigt mycket och ligger lika lysrören (mellan 60 och 95). Detta innebär att kvalitetsdioder har en bra färgåtergivning. 4. Högpresterande lysdioder är dyra. Den långa livslängden som bidrar till minskade underhållskostnader för lysdioder ger bättre ekonomi för den här typen av ljuskällor än vad traditionella ljuskällor har. Tittar man bara på styckpriset eller på kronor/lumen, 108

109 LED är lysdioder dock idag väsentligt mycket dyrare än traditionella ljuskällor. Prisutvecklingen på dioder är dock nedåtgående. 5. Lysdioder är mer effektiva än någon annan ljuskälla. Energieffektivitet hos dioder håller på att närma sig energieffektiviteten hos de mest effektiva ljuskällorna. Lysrör, metallhalogen- och högtrycksnatriumslampor är fortfarande mer energieffektiva. Mätt i ljusmängd per tillförd effekt (lm/w) är de bästa lysdioder idag mer effektiva än glödlampor samt halogenlampor och på samma nivå som lågenergilampor. 6. Lysdioder förbrukar nästan ingen energi. Lysdioder använder naturligtvis energi, men redan idag kan man hitta exempel där lysdioder kan ge en energibesparing jämfört med traditionella ljuskällor. Dioder använder vanligtvis från 0,1-7 watt/diod, men man ska komma ihåg att det behövs flera dioder för att uppnå samma ljusmängd jämfört med lysrör, metallhalogen och andra ljuskällor. 7. Lysdioder ger ett blåaktigt ljus. Lysdioder finns idag i många olika färgtemperaturer både kalla och varma. Det är vanligt med dioder med kallt ljus, men de kan också fås i varmvitt ljus och i samma färgtemperatur som glödlampor. 8. Lysdioder kan användas till alla belysningsändamål. Lysdioder kan inte användas till alla belysningsändamål. Deras fysiska storlek, den relativt låga ljusmängden per diod och priset gör att lysdioder inte är lämpliga för alla belysningsändamål. Det finns inte heller någon annan ljuskälla som är lämplig för precis alla belysningsändamål! 9. Det är komplicerat att använda lysdioder. En rad armaturtillverkare har utvecklat armaturer som gör det enkelt att använda lysdioder på samma sätt som traditionella ljuskällor. Om man själv ska utveckla armaturer, finns det en rad faktorer som man måste ta hänsyn till, bland annat värme, styrning, montering och inkapsling. 10. Går det att ljusreglera LED? LED ljuskällan går utmärkt att ljusreglera. ör att ljusreglera led krävs att driftdonet är av reglerbar typ på samma sätt som lysrör kräver dimmbara H-don. De dimmbara driftdonen till led använder en teknik kallad PWM (pulse width modulation) vilket är en teknik där en fyrkantsvåg med varierande frekvens driver led. Detta är den enda professionella tekniken att ljusreglera led. HUR VÄLJER JAG LED-KONVERTER? ör att få ut maximalt ljus ur en LED-anläggning är det mycket viktigt att säkerställa att konvertern levererar rätt spänning till LED-armaturerna. Candela-värdet (Cd) som finns angivet vid varje LED-armatur i katalogen uppnås endast då framspänningsfallet från LED-armaturen/armaturerna är inom intervallet för vad den valda LED-konvertern klarar av. Hur beräknar man vilken konverter man skall ha till sin anläggning? Till höger finns några räkneexempel som visar hur man enkelt räknar ut vilken LED-konverter man behöver. Våra 350mA dioder lämnar maximalt ett framspänningsfall på 3,8VDC. RÄKNEEXEMPEL Exempel 1: 8 stycken Pluto 350mA Antal dioder: 8 (8 x 1 = 8) Maximal framspänningsfall: 3,8V Totalt: 30,4V (8 x 3,8 = 30,4V) Konvertern skall i denna anläggning klara att leverera 30,4V. Exempel 2: 3 stycken Komet 700mA Diod OSRAM GD Maximalt framspänningsfall Antal dioder: 9 st (3 x 3 = 9) Maximal framspänningsfall: 4V Totalt: 45,6V (9 x 4 = 36) 1,2W 350mA 3,8V 3W 700mA 4V Konvertern skall i denna anläggning klara att leverera 36V. 109

110 TEKNIK Om halogenljuskällor Kalljuslampa Varm Kall Alucoated COOL BEAM Kall Varm De vanliga halogenljuskällorna för lågvolt kallas för CB51, Gu5,3 eller MR16 och finns i två olika utföranden, kalljus och Alucoated. KALLJUSLAMPOR Kalljuslampor har en reflektor av glas. Glaset beläggs med ett antal dicroiska filter. Dessa reflekterar vissa våglängder och släpper igenom andra. Med beläggningarnas hjälp kan man låta värmen passera genom glaset medan ljuset reflekteras framåt. Cirka 70 procent av värmen går bakåt. I en downlight-installation är just värmeriktningen en stor nackdel eftersom värmen går bakåt, in i undertaket. ALUCOATED / RELEKTO Dessa lampor ser i det närmaste ut som kalljuslampor. Aluminiumbeläggningen gör att cirka 70 procent av värmen skickas framåt och endast cirka 30 procent bakåt. Eftersom mindre värme riktas bakåt är de lämpliga att använda i öppna armaturer (ej armaturer med skyddsglas) där ljuskällans värmeutveckling är ett problem som vid infällning i undertak. Vissa armaturer får bara användas med lampor som har aluminiumbelagd reflektor. Man känner igen lamporna på att reflektorn inte släpper igenom ljus om man håller upp dem mot en ljuskälla. Tidigare har utbudet av Alucoatedljuskällor varit mindre bra. De stora fabrikanterna har endast haft en spridningsvinkel på ljuskällan. Idag finns det alucoatedljuskällor i alla watt-tal och alla spridningsvinklar. Dessa återfinns på sidan 94 i denna katalog. BYTE AV LJUSKÄLLA Byte av ljuskällor skall ske i spänningslöst tillstånd. Vid 230 volt är spänningen farlig och vid 12 volt är strömmarna så höga att lampsockeln kan skadas. Tänk också på att ljuskällor som inte svalnat kan vara extremt varma att ta i. Om armaturerna har skyddsglas är det viktigt att montera tillbaka detta. Halogenlampor av typen stiftlampa, ska inte beröras med bara fingrar. ett från fingrarna bränner fast i glaset och skadar ljuskällorna, vilket bland annat kan leda till kortare livslängd. Om man av misstag har tagit i en lampa ska den göras ren med en mjuk trasa fuktad med sprit. örbrukade lampor ska lämnas in för återvinning. Rutinerna för detta varierar mellan olika kommuner. 110

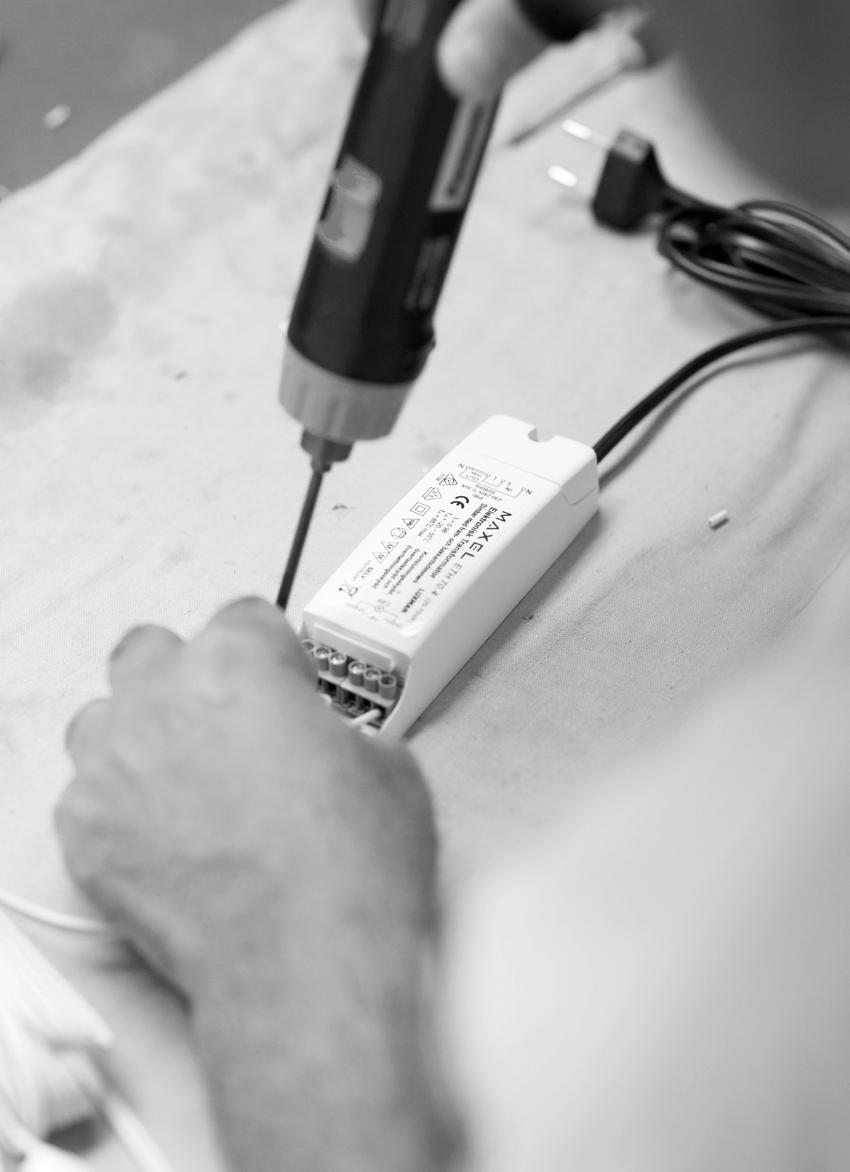

111 TEKNIK TRANSORMATORER ör att halogenlampor för lågvolt, vanligtvis 12 volt, skall kunna kopplas till elnätet med 230 volt krävs någon form av spänningsomvandlare, transformator. Denna kan vara av konventionell eller elektronisk typ. Båda har sina för- och nackdelar. Konventionell transformator unktionellt består den konventionella transformatorn av två lindningar av koppartråd upplindade på en kärna av järn. Lindningarna är isolerade ifrån varandra. Den lindning som är kopplad till 230-voltsnätet kallas för primärlindning och den som matar ut spänning till lamporna kallas för sekundärlindning. Transformatorn har en egen energiförbrukning (för-luster). Ju kraftigare järnkärna och ju mer koppar lindningarna innehåller desto lägre blir egenförbrukningen. Samtidigt blir transformatorn större, tyngre och dyrare att tillverka. Till transformatorns fördelar hör att den är robust och har mycket lång livslängd. Transformatorn ska skyddas mot överbelastning och kortslutning. Detta sker vanligtvis med säkringar på primär- och sekundärsidan. Hög startström När strömmen kopplas på är motståndet i ljuskällan och transformatorn lågt. Det innebär att startströmmen blir mycket hög. Den kan under en mycket kort tid uppgå till mellan gånger den normala arbetsströmmen. När man avsäkrar transformatorn måste man ta hänsyn till detta och välja en trög säkring som klarar startströmmen. PLACERING OCH MONTAGE Om transformatorn placeras i ett slutet utrymme måste du se till att högsta tillåtna omgivningstemperatur inte överskrids. Maximala omgivningstemperaturen anges med ta på transformatorn. Se till att installationen är gjord så att värmen kan ledas bort och att den inte kan övertäckas med exempelvis isolermaterial. Transformatorn ska också vara lättåtkomlig för service och reparation. En transformator avger nästan alltid lite ljud i form av ett svagt surrande. De bör därför inte monteras på underlag som kan vibrera och förstärka ljudet. Undvik också att montera transformatorn i tysta rum, som lässalar, inspelningsstudios och sovrum. ELEKTRONISKA TRANSORMATORER Elektroniska transformatorer transformerar 230 volts spänning på ett effektivare sätt än den konventionella transformatorn. örst likriktas nätspänningen. Sedan hackas den sönder till en högfrekvent växelspänning som transformeras ned till rätt sekundärspänning. Eftersom sekundärsidan har en högfrekvent spänning kan den störa annan elektronisk utrustning. Ledningarna på sekundärsidan fungerar som antenner och får i det flesta fall inte vara längre än 2 meter för att installationen ska fungera felfritt. Till de elektroniska transformatorernas fördelar hör: Mjukstart som kan ge ljuskällorna längre livslängd Lägre startström Kortslutningsskydd med automatisk återställning Överhettningsskydd med automatisk återställning Överbelastningsskydd med automatisk återställning Belastningsoberoende sekundärspänning Konstant sekundärspänning oavsett primärspänning Hög effektfaktor Låg egenförbrukning och låg värmeutveckling Låg vikt, litet format och tyst drift Kan drivas på likspänning Observera att alla fabrikat och typer inte har ovanstående funktioner. OMGIVNINGSTEMPERATUR Temperaturavvikelser har stor inverkan på den elektroniska transformatorns livslängd. En för hög temperatur minskar kraftigt livslängden på transformatorn. Många elektroniska transformatorer är idag avsedda att fungera i en särskild omgivningstemperatur, benämns ta, mellan minus 20 och plus 65 grader. Transformatorns uppgivna livslängd förutsätter att denna temperatur inte överskrids. Är temperaturen lägre kan man förvänta sig längre livslängd. På transformatorn finns även en angiven punkt, benämns tc, som pekar ut transformatorns varmaste komponent. Vid montage av den elektroniska transformatorn bör man vara extra noggrann med att den inte utsätts för onödig uppvärmning. Den bör därför inte monteras närmare ljuskällan än 20 centimeter. Startströmstabell för konventionella transformatorer 10 A 13 A 16 A B C D B C D B C D 60 VA VA VA VA

112 TEKNIK SPRIDNINGSVINKLAR ÖR KALLJUSLAMPOR Spridningsvinkel 10 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinkel 24 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinkel 38 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinkel 60 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinklarna avser OSRAM DECOSTAR TITAN. 112

113 TEKNIK Spridningsvinkel 10 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinkel 24 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinkel 38 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinkel 60 Effekt 20W M ømm Lux Effekt 35W M ømm Lux Effekt 50W M ømm Lux Spridningsvinklarna avser OSRAM DECOSTAR IRC 113

114 TEKNIK INSTALLATION AV DOWNLIGHTS I ISOLERING En säkerhetsbox med armatur och transformator strömförsörjer flera mindre säkerhetsboxar med armaturer. SÄKERHETSBOXAR Maxels säkerhetsboxar är troligtvis de säkraste och mest ekonomiska inbyggnadsboxarna på marknaden. Aluminium är ett överlägset material. Det ger bäst fysiskt skydd, har en obegränsad livslängd och en formstabil installation. ramförallt leder aluminium effektivt bort värme vilket förlänger ljuskällans, armaturens och transformatorns livslängd avsevärt. Med 4 16 liters volym finns gott om utrymme att hantera värmeutvecklingen från såväl ljuskälla som transformator (gäller endast 2972). Värmen fördelas snabbt ut i materialet så att ingen del uppnår kritisk temperatur. I praktiken innebär detta rejäla besparingar för såväl material som fastighetsskötsel. Så välj det säkra före det osäkra: bygg in långsiktig säkerhet och ekonomi med Maxels säkerhetsboxar. En av de största riskerna vid installation av halogendownlights är brandfaran. Halogenlampan blir mycket varm, det rör sig om temperaturer över 2000 grader inne i brännaren. Därför är det av största vikt att man ser till att armaturen omges av tillräckligt mycket luft för att få nödvändig kylning. Hur mycket varje armatur behöver i fritt utrymme anges i tillverkarens monteringsanvisning. ör att säkerhetsställa att det finns tillräckligt med utrymme kring armaturen använder du lämpligtvis Maxel säkerhetsboxar. De leder bort värmen vilket ger väsentligt ökad livslängd på ljuskälla, armatur och transformator. Aluminium påverkas inte heller av ljuskällans värmeutveckling eller av UV-strålning. Säkerhetsboxar av metall rekommenderas även av Svenska Brandskyddsföreningen och flera ledande försäkringsbolag. 114

115 TEKNIK PLACERING AV TRANSORMATOR En transformators livslängd förkortas avsevärt om omgivningstemperaturen blir för hög. En gammal tumregel gör gällande att en temperaturökning om 10 grader kan minska livslängden på elektronik med 50 procent. En hög omgivningstemperatur kan även bidra till att transformatorns värmesäkring löser ut. Man får då effekten att ljuskällorna blinkar i långsamma sekvenser. Ljuskällorna slocknar när temperaturen blir för hög och tänds när temperaturen sjunkit och värmesäkringen återställts. En av de enklaste och mest ekonomiska lösningarna då man vill arbeta med elektroniska transformatorer är att placera transformatorn och armaturen i en säkerhetsbox som är anpassad för detta. Boxen är större och innehåller mer luftvolym. rån säkerhetsboxen, där armatur och transformator sitter, kopplar man vidare till flera mindre boxar som endast bestyckas med armaturer. På så vis blir installationen enkel, ekonomisk och säker. INSTALLATIONSKABEL Då temperaturen många gånger överstiger de 70 grader som en vanlig installationskabel klarar av rekommenderas en mer värmetålig kabel. På marknaden finns både PLS (90 grader celsius) och RHH (180 grader celsius) färdigdragen i plaströr för enkel och smidig installation. En vanlig installationskabel blir snabbt torr och porös när värmen blir för hög. Detta kan leda till att man får blankledare och en ökad risk för kortslutning. Till Maxels säkerhetsboxar medföljer en silikon baserad isolerslang som träs över installationskabeln. Man får då ett ökad skydd mot kortslutning. Risken för kortslutning är särskilt stor vid dragavlastningen på armaturen där ledarna ligger nära varandra, därför ska endast en ledare användas inne i varje isolerslang. Installationskabeln måste även dimensioneras rätt, med tanke på de höga strömmar man får i en lågvoltsanläggning. Läs mer om hur du väljer rätt dimension på installationskabeln under kapitlet Ledningar och avsäkring. VAL AV SÄKERHETSBOX öljande tabell är endast att se som ett riktvärde då armaturens godstjocklek kan skilja sig vad gäller material, frontglas och så vidare. Säkerhetsboxarna är testade och uppfyller värmekravet för montering i bjälklag med isolering av Intertek Semko Art.nr 12V kalljuslampa 12V alucoated GU W 35W W 50W W 50W 35W W inkl. trafo 50W inkl.trafo 50W 115

116 TEKNIK SÄKERHETSBOX-TABELL Säkerhetsbox vi rekomenderar. Art.nr Benämning Rekommenderat maxwatt vid installation med box och isolering Säkerhetsbox vi rekomenderar Pluto fast 350mA 1,2W x x x x Pluto ställbar 350mA 1,2W x x x x Pluto fast 700mA 3W x x x x Pluto ställbar 700mA 3W x x x x Komet fast 350mA 3 x 1,2W x x x x Komet IP44 350mA 3 x 1,2W x x x x Komet ställbar 350mA 3 x 1,2W x x x x Komet ställbar 700mA 3 x 3W x Komet 3 Tilt / Twist 350mA 3 x 1,2W x x x x Komet 6 Tilt / Twist 350mA 6 x 1,2W x x x Komet 4 Tilt / Twist 350mA 4 x 1,2W x x x Mars 1 1,2W x x x x Mars 2 2 x 1,2W x x x x Ufo 1 1,2W x x x x Ufo 2 2 x 1,2W x x x x Madison 18W Brandon 11W Lima 14W lint 14W Sirius 1 3 x 3W x Sirius 2 9 x 1,2W x x Sirius 3 12 x 1,2W x x Sirius 4 15 x 1,2W x x Queens 35W x x x Jersey 35W x x x Bronx 35W x x x Brooklyn 20W x x x Daytona 35W x x x Daytona IP44 20W x x x Boston 20W x x x x Aqua 20W x x x x Alcatraz 35W x x x Attica 35W x x x Gimbal 35W x x x Texas 12V 35W x x x Texas 35W x x 116

117 TEKNIK Art.nr Benämning Rekommenderat maxwatt vid installation med box och isolering Säkerhetsbox vi rekomenderar Soho 12V 35W x x x Soho 35W x x Soho 12V 2 x 35W x Soho 2 x 35W x Soho 12V 3 x 35W Soho 3 x 35W Soho 12V 4 x 35W Soho 4 x 35W Upper 1 35W Upper 2 2 x 35W Upper 3 3 x 35W Upper 4 4 x 35W Atlanta 1 35W x x x Atlanta 2 2 x 35W x Atlanta 3 3 x 35W Seattle 1 35W x x x Seattle 2 2 x 35W x Seattle 3 3 x 35W Seattle 4 4 x 35W Tribecka 1 70W Tribecka 2 2 x 70W Stamford MR16 35W x x x Stamford AR111 35W Miami 20 20W Miami 70 70W 117

118 TEKNIK IP-klasser I de olika zonerna finns det olika krav på vilken skyddsklass, IP-klass, som armaturen ska hålla. IP är en förkortning av engelskans Ingress Protection och består av en tvåsiffrig kod, till exempel IP21. Den första siffran anger graden av skydd mot fasta föremål och den andra siffran skyddet mot fukt och vatten. Enligt Elsäkerhetsverkets bestämmelser räcker det att använda en armatur som är skyddad för överstrilning med vatten när den används i duschen, IP-klass X4 i duschutrymmet. Men bara för att armaturen är klassad IP44 behöver den inte vara tät mot inträngande fukt och kondens. På bilderna till höger ser du två vanliga IP44-armaturer. I den första finns en springa mellan de två olika armaturdelarna, där fukt kan tränga igenom och upp i undertaket. Vi på Maxel anser att en armatur som monteras i exempelvis en dusch skall / bör vara helt tät underifrån för att förhindra att fukt går upp i undertaket. ör att undvika framtida fuktskador skall / bör du alltså använda en tät armatur. Oftast en armatur med IP-klass IP44 som är bestyckad med ett tätt frontglas. Ställbar armatur som ej är tät. Tät armatur med glas. örslag på tät armatur. Brooklyn. sid 26. Komet IP44. sid 22. SÅ UTLÄSER DU IP-KLASSNINGEN örsta beteckningssiffran Kort beskrivning 0 Inget skydd. 1 Skydd mot fasta främmande föremål med 50 mm i diameter eller större. 2 Skydd mot fasta främmande föremål med 12,5 mm i diameter eller större. 3 Skydd mot fasta främmande föremål med 2,5 mm i diameter eller större. 4 Skydd mot fasta främmande föremål med 1,0 mm i diameter eller större. 5 Dammsäker. 6 Dammtät. Andra beteckningssiffran Kort beskrivning 0 Inget skydd. 1 Skydd mot lodrätt fallande vattendroppar. 2 Skydd mot lodrätt fallande vattendroppar när kapslingen lutas högst 15 grader. 3 Skydd mot strilande vatten. 4 Skydd mot överstrilning av vatten. 5 Skydd mot vattenstrålar. 6 Skydd mot kraftiga vattenstrålar. 7 Skydd mot inverkan av kortvarig nedsänkning i vatten. 8 Skydd mot inverkan av långvarig nedsänkning i vatten. 118

119 TEKNIK BADRUM 0,6 m 2,25 m 1,5 m UTOMHUS IPX3 IPX1 0,5 m IPX4 0,5 m 119
