2 I N N E H Å L L OM MAXEL 4 TAK 7 Infällt i tak 8 Säkerhetsbox 24 Dikt i tak 26 Spotlight 33 Pendlat 44 SKENSYSTEM volt fas fas 56 VÄG G 61 L JUSLISTER 67 DEKORATIV T 71 BADRUM 79 LED 83 UTOMHUS 95 H I G H L I G H T S DERBY s 33 GIMBAL s 10 DAY TONA s 9 WALLSQUARE s 64 JUPITER s 84 OPTIMAL KANE s 32 2

3 TRANSFORMATORER & TILLBEHÖR 106 VÅRA VARUMÄRKEN 110 Frandsen 71 Kaiser 110 Steng 118 Royal Botania 119 Megaman 120 Fozz 120 OM L JUSSÄT TNING 126 FAK TA 130 Spridningsvink lar 130 Om halogenljuskällor 132 Transformatorer 133 Installation av downlights i isolering 135 Ledningar och avsäkring 139 IP- k lasser 140 Ikonförk laring 143 COMO s 28 AUSTIN s 72 PERTH s 44 MAYFAIR s 35 IRONY s 97 OBI ONE s 31 3

4 OM MAXEL Under Kai Lasers ledning har Maxel utvecklats till en av landets ledande aktörer inom professionella belysningssystem. Vi följer och utvecklar ständigt de senaste tekniska lösningarna inom belysningsteknik. Kais far, Max Laser, var en framstående produktutvecklare som lanserade en mängd världspatent med sina nyskapande lösningar för armaturer och ljuskällor. Max var en eldsjäl som brann för belysning och ständigt förbättrade företagets produkter. Hans passion för kompromisslös kvalitet genomsyrar fortfarande företaget, som firar 75 år inom svensk belysning. 4

5 S Ä K E R H E T Belysning medför alltid vissa risker. På Maxel har vi gjort det till vår mission att verka för högsta möjliga säkerhet. Därför testas till exempel alla våra armaturer i vårt eget testlab i Stockholm. Produkterna är godkända enligt europeiska säkerhetskrav, EUdirektiv EN och EN Maxel har 75 års erfarenhet som tillverkare och agent för belysningssystem som möter de högsta kvalitets- och säkerhetskraven. Vi lämnar 2 års garanti mot fabrikationsfel på samtliga produkter. Skulle du trots allt få problem, lämna din felanmälan till oss så hjälper vi dig så smidigt och snabbt som möjligt. I N S P I R AT I O N Ljus är ett fascinerande område där det ständigt finns något nytt att lära. Med ljus skapar du funktion och stämning och styr upplevelsen av ett rum eller en plats. Men ljus är också elteknik, värmeproblem och avancerade dolda installationer. För dig som arbetar professionellt med att planera eller montera belysning finns Maxel Ljusakademi, som en inspirerande källa till mer kunskap. Här fördjupar du dina kunskaper inom bland annat ljussättning, belysningsteknik och elsäkerhet. Besök även gärna vår utställning och låt dig inspireras. 5

6 TA K Infällt 6

7 TA K Infällt TAK Då solljuset, vår naturliga ljuskälla, kommer från ovan upplever vi det som mest naturligt att allmänbelysningen placeras i taket. En utmaning med all takbelysning är att undvika bländning. Med infällda armaturer och bra avskärmning kan du dock uppnå en behaglig bländfri belysning. Tänk på att för hög ljusstyrka kan vara distraherande och innebära att du går miste om möjligheter att skapa skuggor och kontraster i rummet. 7

8 TA K Infällt I N FÄ L LT I TA K Den stora fördelen med infälld takbelysning är att armaturerna är så diskreta. Utan synliga installationer upplevs rummet som friare och renare. Här följer ett urval av våra fasta och justerbara armaturer i en mängd attraktiva utföranden. Välj spridningsvinkel beroende på önskad effekt, avstånd och ljusstyrka. Se vår guide över spridningsvinklar i slutet av katalogen. Samtliga armaturer uppfyller våra hårt ställda krav på säkerhet och kvalitet. Infällda armaturer kan nämligen utveckla höga temperaturer och kan om de inte installeras korrekt orsaka brandrisk. Normalt kan temperaturen uppgå till 2700 grader inne i en halogenlampa. Dock får temperaturen på godset i armaturen inte överskrida 90 grader i kontakten med infällnadshålet. Väljer du en Maxelarmatur och installerar den enligt våra anvisningar kan du dock vara förvissad om att den uppfyller alla säkerhetsnormer med god marginal. Queens Stilsäker och väl avbländad downlight-serie med bajonettfäste för enkelt byte av ljuskälla. fast Art nr E-nr Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla 2148 Vit 50 GU5, Kalljuslampa Bronx Stilsäker och väl avbländad downlight-serie med bajonettfäste för enkelt byte av ljuskälla. ställbar 45 Art nr E-nr Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla 2145 Vit 50 GU5, Kalljuslampa 8

9 TA K Infällt Brooklyn Stilsäker och väl avbländad downlight-serie med bajonettfäste för enkelt byte av ljuskälla. Armaturens IP-klassningen gör att den passar utmärkt i badrum. fast Art nr E-nr Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla 2147 Vit 35 GU5, Kalljuslampa Jersey Stilsäker och väl avbländad downlight-serie med bajonettfäste för enkelt byte av ljuskälla. fast Art nr E-nr Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla 2149 Vit 50 GU5, Kalljuslampa Daytona En konstruktionsmässig fulländad downlight som är väl avbländad och ställbar samtidigt som den har en smakfull design. ställbar Art nr E-nr Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla Vit Borstad nickel 35 GU5, Kalljuslampa 9

10 TA K Infällt Gimbal Gimbal är en downlight med spektakulär design som kan ställas i 80 graders vinkel och vridas 355 grader. En perfekt armatur när du vill belysa tavlor och skyltar. Vill du flytta om bland tavlorna på väggen så är det bara att rikta om den. ställbar 80 vridbar 355 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit Borstad nickel Krom 50 GU5, Kalljuslampa Mässing 2219 Svart UTGÅT T!! Memphis [ LV H 2020 ] Memphis är en svensktillverkad armatur som finns i ett flertal olika färger. Armaturens frontring har en unik konstruktion som underlättar byte av ljuskälla. Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit Svart Krom 20 GU5, Kalljuslampa Mässing Alu Alcatraz [ MARCO ] Alcatraz är till för den vanliga kalljuslampan. Ljuskällan är placerad djupt in i armaturhuset, vilket minskar risken för direkt bländning. fast Art nr E-nr Färg Watt Sockel Ytter Ø Höjd Hålmått Ljuskälla Vit Svart Alu / Silver Krom Mässing 35 alt. 50* GU5, Kalljuslampa *Med frontglas 1866 uppfyller armaturen kraven för IP44. OBS! Max 35 watt kalljuslampa (cool beam). 10

11 TA K Infällt Attica [ MARCO ] Attica är en välavbländad armatur för stiftlampa, där ljuskällan sitter högt upp i armaturhuset. Den matta reflektorn minskar risken för störande reflexer och irriterande bländning. Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit fast Svart Alu / Silver Krom Mässing 35 alt. 50* GY6, Stiftlampa * Med frontglas 1866 uppfyller armaturen kraven för IP44. OBS! Max 35 W ljuskälla. Tillbehör FRONTRING KVADRAT Nu kan du snabbt och enkelt ändra designen på din Alcatraz och Attica-armatur. Tack vare bajonettfattningen byter du med ett handgrepp din runda front mot en mer trendriktig fyrkantig frontring. Art nr E-nr Färg Yttermått Vit Svart Alu / Silver 100 x Krom Mässing FRONTGLAS PLANT Tillbehör till Alcatraz (f d Marco 9610) och Attica (f d Marco 9300). Med detta skyddsglas uppfyller armaturen skyddsklass IP44 för våtutrymmen. Ljuskälla av typ alucoated får ej användas i kombination med frontglaset. Max 35 watt på ljuskällan i kombination med frontglaset. Art nr E-nr Benämning Frontglas HÅLPLÅT Mycket användbar vid montering av downlights i mjuka undertak. Art nr E-nr Benämning Hålmått Hålplåt 200 x Hålplåt 200 x Hålplåt 125 x Hålplåt 125 x

12 TA K Infällt 12

13 TA K Infällt Chicago [ LV H ] Chicago är ställbar i 45 graders vinkel, vilket gör det enkelt att rikta ljuset dit du behöver det. Frontringen har en smidig konstruktion som gör bytet av ljuskälla snabbt och enkelt. ställbar 45 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit Svart Krom Mässing 35 GU5, Kalljuslampa Alu / Silver Nickel, matt Boston [ LV H 1420 ] Boston är en minidownlight eller så kallad möbelpuck för infällt eller utanpåliggande montage. Armaturen är tillverkad helt i metall och är genomgående av mycket hög kvalitet. En bra reflektor, 2 meter värmebeständig kabel med AMP-kontakt och en stiftlampa på 20 watt ingår. Levereras komplett med distansring. Höjden med distansring är 28 millimeter. 25 fast Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit Svart Krom Mässing 20 G Stiftlampa Alu Borstat stål Nevada [ FIXED POP-IN ] Nevada är en downlight i Alu-line-serien, tillverkad i svarvad aluminium. Armaturen har en unik frontring som underlättar bytet av ljuskälla. fast Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Alu 50 GU5, Kalljuslampa 13

14 TA K Infällt Dexter [ T W IS T POP-IN ] En ställbar downlight med unik frontring för snabbt och enkelt byte av ljuskälla. Även Dexter ingår i Alu-line-serien. ställbar 30 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Alu 50 GU5, Kalljuslampa Hartford [ GEN E SIS POP-IN ] Hartford är ställbar i över 80 graders vinkel. Inga problem att rikta ljuset mot tavlor och skyltar som sitter högt upp på väggen. Den unika frontringen gör bytet av ljuskälla snabbt och smidigt. Ingår i Alu-line-serien. ställbar 80 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Alu 50 GU5, Kalljuslampa Sierra [ PEN TA ] En tilltalande downlight med exklusiv och unik design. Passar utmärkt där armaturen ska vara en del av inredningen. fast Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Alu 50 GU5, Kalljuslampa 14

15 TA K Infällt Tuscon [ S T E A M T W IS T ] Använd Tuscon när du behöver en ställbar armatur med hög skyddsklass. Armaturen finns med matt och klart glas. Det matta glaset används när man önskar ett mjukare ljus. Med det klara glaset fås mer lyster i till exempel krom och kakel. Armaturen ingår i Alu-line-serien. Ställbar Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Alu / Frostat glas Alu / Klart glas Vit / Klart glas 50 GU5, Kalljuslampa Krom / Klart glas Nebraska [ SE AL ] Nebraska är en armatur i Alu-line-serien i aluminium. Armaturen är främst ämnad att sitta i badrum, eftersom den håller en hög skyddsklass. fast Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Alu 35 GU5, Kalljuslampa Topeka [ MINI SM O OT H ] Slimmad och diskret IP65-armatur med vacker front i borstad aluminium. Fronten skruvas av när det är dags att byta ljuskälla. Ingår i Alu-line-serien. fast Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Alu 35 GU5, Kalljuslampa 15

16 TA K Infällt Reno 12 V En välkonstruerad och stilren downlight-serie i en mycket tilltalande prisklass. Armaturhuset är av gjuten aluminium och armaturen är ställbar upp till 45 grader. Avsedd för lågvoltshalogen. ställbar 45 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit Borstad nickel 50 GU5, Kalljuslampa Reno 230 V En välkonstruerad och stilren downlight-serie i en mycket tilltalande prisklass. Armaturhuset är av gjuten aluminium och armaturen är ställbar upp till 45 grader. Avsedd för 230 volts halogen. ställbar 45 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit Borstad nickel 50 GU Alucoated Fresno En välkonstruerad och stilren downlight-serie i en mycket tilltalande prisklass. Armaturhuset är av gjuten aluminium och armaturen är ställbar upp till 45 grader. Fresno är en mindre lågvoltsdownlight som är anpassad för en 35 millimeter kalljuslampa. 120 ställbar 45 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit Borstad nickel 20 GU Kalljuslampa 16

17 TA K Infällt 17

18 TA K Infällt Anaheim Dekorativ minidownlight för stifthalogen, som kan användas där man vill skapa en effektfull miljö. Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla fast Vit Borstad nickel 20 G Stifthalogen Tampa En serie minidownlights i aluminium för Ministar-halogen. Armaturerna har ett lågt inbyggnadsmått, vilket öppnar möjligheter för infälld belysning. ställbar Art nr E-nr Benämn. Färg Watt Sockel Höjd Yttermått Hålmått Ljuskälla 2550 Tampa 1 60 x x Tampa 2 60 x x Tampa 3 60 x x 154 Alu 35 GY6, Tampa 4 60 x x 208 Ministar 2554 Tampa Q4 111 x x Tampa 5 60 x x 258 Aqua Aqua är en downlight för stiftlampa med ett lågt inbyggnadsdjup. En användbar modell när det inte finns så mycket plats i undertaket. fast Art nr E-nr Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla Alu 2499 Vit 35 GY6, Stiftlampa 18

19 TA K Infällt Genom att belysa väggarna i ett rum känns rummet större och ljusare. Optimal Wallwasher Downlight med asymmetrisk reflektor, vilket gör att armaturen passar utmärkt som wallwasher. Beställningsvara. fast Art nr E-nr Färg Watt Sockel Höjd Hålmått Ljuskälla Borstad nickel 50 GY6, Stiftlampa Optimal Basic Downlight med 30 grader reflektor, där ljuskällan sitter högt upp i armaturen, vilket gör att armaturen får en bra avbländning. Beställningsvara. fast Art nr E-nr Färg Watt Sockel Höjd Hålmått Ljuskälla Borstad nickel 50 GY6, Stiftlampa 19

20 TA K Infällt Trenton [ FL ACK ] Stilren metallhalogenarmatur som passar i butiker eller offentliga miljöer. Drivdon och ljuskälla beställer du separat. ställbar 65 Art nr E-nr Färg Watt Sockel Yttermått Höjd Hålmått Ljuskälla Vit 70 G12 / HQI / CDM-T Vit 150 G12 / HQI / CDM-T Metallhalogen 4473 Vit 100 PG12 / WHITE SON

21 TA K Infällt SoHo [ K AR DAN 12 V ] SoHo i modern design passar utmärkt för såväl hemmet som offentlig miljö. Ljuskällan i armaturen är kardanupphängd, vilket innebär att du kan rikta den precis dit du vill ha ljuset. Armaturen finns både för 12 och 230 volt. SoHo 1 SoHo 3 SoHo 2 SoHo 4 Höjd 150 mm, ställbar 40 Art nr E-nr Benämning Färg Watt Sockel Yttermått Hålmått Ljuskälla SoHo x x SoHo 2 2 x x x 94 Alu SoHo 3 3 x x x SoHo 4 4 x x x 179 GU5, SoHo x x 94 Kalljuslampa SoHo 2 2 x x x 94 Vit SoHo 3 3 x x x SoHo 4 4 x x x 179 SoHo [ K AR DAN 230 V ] Art nr E-nr Benämning Färg Watt Sockel Yttermått Hålmått Ljuskälla SoHo x x SoHo 2 2 x x x 94 Alu SoHo 3 3 x x x SoHo 4 4 x x x 179 GU SoHo x x 94 Alucoated SoHo 2 2 x x x 94 Vit SoHo 3 3 x x x SoHo 4 4 x x x

22 TA K Infällt Upper [ K AR DAN ] Upper är en armatur i Kardan-serien, som är bestyckad med AR111-ljuskällan. Armaturen ger ett väl avbländat ljus. Ljuskällan finns i flera olika spridningsvinklar. Höjd 150, ställbar 40 Upper 1 Upper 2 Upper 3 Upper 4 Art nr E-nr Benämning Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla Upper x x Upper x x 167 Alu Upper x x Upper 4 50 G x x AR Upper x x Upper 2 Vit 357 x x * Upper x x 167 * Beställningsvara. TriBeca [ K AR DAN 1- O CH 2- L ÅG I G ] TriBecca är en armatur som är bestyckad med metallhalogen ljuskällor och därför lämplig att användas i butiker och offentlig miljö där armaturerna är tända flera timmar varje dag. Armaturen kan användas med metallhalogenlampor från watt med G12-sockel. Höjd 190 mm, ställbar 40 TriBeca 1 TriBeca 2 Art nr E-nr Benämning Färg Watt Sockel Yttermått Hålmått Höjd Ljuskälla TriBeca x x TriBeca x x 167 Alu TriBeca x x G TriBeca x x * TriBeca x x 167 Vit 2325 TriBeca x x 167 * Beställningsvara. 183 Metallhalogen 22

23 TA K Infällt Manhattan Modern downlight-serie utan utanpåliggande ram. Armaturen passar utmärkt för både hem och offentlig miljö. ställbar 45 Art nr E-nr Benämning Färg Watt Sockel Hålmått Höjd Ljuskälla 2366 Manhattan 1 89 x Manhattan x 90 Svart 2368 Manhattan x Manhattan x GU5, Manhattan 1 89 x Kalljuslampa 2371 Manhattan x 90 Vit 2372 Manhattan x Manhattan x 90 * Finns även att beställa med AR111 ljuskällan. Sterling Sterling är en lysrörsarmatur för allmänljus i butik och offentlig miljö. Armaturen är avsedd för montering i T-profil i så kallat akustiktak. Armaturen levereras med 830 lysrör samt 3 meter kabel med stickpropp. Art nr E-nr Färg Watt Sockel Yttermått Höjd Ljuskälla Vit 4 x 14 G5 595 x T5 Lysrör 23

24 TA K Säkerhetsbox S Ä K E R H E T S B OX Välj det säkra före det osäkra Bygg in långsiktig säkerhet och ljusekonomi med Maxel Säkerhetsboxar Maxels Säkerhetsboxar är troligtvis de säkraste och mest ekonomiska på marknaden. Vi tillverkar den i aluminium som ger bäst fysiskt skydd, obegränsad livslängd och en formstabil installation. Och framför allt så leder aluminium effektivt bort värmen, vilket ger avsevärt ökad livslängd på ljuskälla, armatur och transformator. Detta innebär rejäla besparingar för såväl materiel som fastighetsskötsel. Så välj det säkra före det osäkra. Bygg in långsiktig säkerhet och ekonomi med Maxels Säkerhetsboxar. 24

25 TA K Säkerhetsbox S Ä K E R H E T S B OX När du fäller in armaturer måste du ta särskild hänsyn till värmeutvecklingen. Använd alltid säkerhetsboxar av aluminium så säkerställer du att inga brännbara byggnadsdelar kan komma i kontakt med armaturen, att komponenterna ventileras och att värmen leds bort. En sänkt driftstemperatur har mycket gynnsam effekt på livslängden på ljuskälla, installationsmateriel och transformator. Säkerhetsbox Varje box levereras med (art.nr. 2960) gummigenomföring, fästbrickor för rörmuff och värmebeständig isolerslang för skydd av armaturkabeln i boxen. På vår hemsida kan du ta del av testresultat från värmeprover på samtliga säkerhetsboxar och infällda armaturer. Med 4 16 liters volym (beroende vilken box som väljs) finns det gott och utrymme att hantera värmeutvecklingen från såväl ljuskälla som transformator (endast art.nr: 2972). Dessutom fördelas värmen snabbt ut i materialet (aluminium) så att ingen del uppnår kritisk temperatur. Under faktakapitlet finner du en tabell som berättar vilken säkerhetsbox du bör använda till utvald Maxel-armatur. Läs mer på Art nr E-nr Benämning Färg Höjd Ø Säkerhetsbox x Säkerhetsbox 200 Alu x Säkerhetsbox x 275 Art nr E-nr Benämning Färg Höjd L x B Säkerhetsbox 5023 Alu x 230 TILLBEHÖR Art nr E-nr Benämning L x B 2975 Fuktspärrstejp Säkerhetsbox x Fuktspärrstejp Säkerhetsbox x Fuktspärrstejp Säkerhetsbox x Värmebeständig isolerslang 100 meters / bobin 25

26 TA K Dikt D I K T I TA K Om du vill låta armaturen bli en viktig estetisk komponent i inredningen kan en utanpåliggande armatur sätta extra prägel på rummet. Ibland är det inte heller praktiskt möjligt att fälla in armaturerna i taket. Firenze Firenze är en modern takarmatur i aluminium som både är ställoch vinklingsbar, där det behövs mycket ljus. Passar utmärkt där man har högt i tak. I armaturen ingår transformator. ställbar 90, vridbar 355 Art nr E-nr Benämning Färg Watt Sockel Ø Längd Bredd Ljuskälla Firenze Firenze Alu 50 G53 163, Firenze AR Firenze 4 562,

27 TAK Dikt Neapel Neapel är en liten vinklingsbar armatur för tak- eller väggmontering. Armaturen kan användas som punktbelysning för att exempelvis framhäva föremål som tavlor eller andra konst- och inredningsobjekt. ställbar 180 Art nr E-nr Färg Watt Sockel Höjd Bredd Djup Ljuskälla Alu 50 GU Alucoated Ferrara Ferrara är en liten takarmatur i aluminium och glas för utanpåliggande montering. Art nr E-nr Färg Watt Sockel Höjd Ø Ljuskälla Alu / Klart glas 50 GU Alucoated fast Capri Capri är en serie takarmaturer i aluminium med smakfull design för utanpåliggande montage. I armaturen ingår transformator. ställbar 45 Art nr E-nr Benämning Färg Watt Sockel Yttermått Höjd Ljuskälla Capri x Capri x 115 Alu 50 GU5, Capri x Alucoated Capri x

28 TA K Dikt Como [ K AR DAN 2, 4-LÅG I G ] Como är en takarmatur i modern design med 2 eller 4 ljuskällor. Ljuskällan är kardanupphängd vilket gör att armaturen blir väldigt flexibel och man kan rikta ljuset dit det behövs. Kan även monteras på vägg. Art nr E-nr Benämning Färg Watt Sockel L x B x H Höjd Ljuskälla Como 2 2 x x 90 x 140 Alu GU Como 4 4 x x 179 x Alucoated Mira [ KUB 2 ] Mira är en takarmatur i aluminium som finns för både 12- och 230 voltsinstallation. Art nr E-nr Färg Volt Watt Sockel H x B x D Ljuskälla GU10 Alu GU5,3 124 x 67 x 71 Kallljuslampa Nova Cambridge [ LV H 10 0 ] Nova Cambridge är en svensktillverkad plafond av hög kvalitet. Plafonden finns med 2 3 armaturer om 20 watt. Inbyggd elektronisk transformator. Art nr E-nr Benämning Färg Watt Sockel Höjd Ø Ljuskälla 4800 Cambridge / 2 2 x 20 Vit Cambridge / 3 3 x Cambridge / 2 2 x 20 Alu Cambridge / 3 3 x 20 GU5, Alucoated 28

29 TA K Dikt Galax Cambridge [ LV H 10 0 ] Galax Cambridge är en svensktillverkad kvalitetsarmatur för takmontage. Plafonden finns med 3, 4 och 6 stycken 20 watts armaturer. Inbyggd elektronisk transformator. Art nr E-nr Benämning Färg Watt Sockel Höjd Ø Ljuskälla 4802 Cambridge / 3 3 x Cambridge / 4 Vit 4 x Cambridge / 6 6 x Cambridge / 3 3 x 20 GU5, Alucoated 4808 Cambridge / 4 Alu 4 x Cambridge / 6 6 x 20 Nova Oxford Nova Oxford är en svensktillverkad plafond av hög kvalitet. Plafonden finns med 2 3 armaturer om 20 watt. Inbyggd elektronisk transformator. ställbar Art nr E-nr Färg Watt Sockel Ø Höjd Ljuskälla x 20 Vit x 20 GU5, Alucoated Galax Oxford Galax Oxford är en svensktillverkad kvalitetsarmatur för takmontage. Plafonden finns med 3, 4 och 6 stycken 20 watts armaturer. Inbyggd elektronisk transformator. ställbar Art nr E-nr Färg Watt Sockel Ø Höjd Ljuskälla x Vit 4 x 20 GU5, Alucoated x 20 29

30 TA K Dikt Palermo Palermo är en spektakulär takarmatur som både är ställ- och vridbar med 12 volt Ministar-halogen. ställbar / vridbar Art nr E-nr Färg Watt Sockel Yttermått Höjd Ljuskälla Aluminium 35 GY6,35 90 x Ministar Obi One Micro Obi One är tillverkad i massiv aluminium som smärglats och polerats, vilket gör att armaturen håller en mycket hög kvalitet och finish. Levereras med inbyggd transformator. Armaturen kan även väggmonteras. ställbar Art nr E-nr Färg Watt Sockel Bredd Djup Ljuskälla 1923 Aluminium 20 GU Alucoated 30

31 TA K Dikt Obi One Obi One är tillverkad i massiv aluminium som smärglats och polerats, vilket gör att armaturen håller en mycket hög kvalitet och finish. Levereras med inbyggd transformator. Armaturen kan även väggmonteras. ställbar Art nr E-nr Färg Watt Sockel Bredd Djup Ljuskälla Aluminium 35 GU5, Alucoated Obi One Obi One är tillverkad i massiv aluminium som smärglats och polerats, vilket gör att armaturen håller en mycket hög kvalitet och finish. Denna Obi One spot finns både som 12 volt GU5,3 eller 230 volt GU10. I 12 volts-utförandet ingår ej transformator. Armaturen kan även väggmonteras. ställbar Art nr E-nr Färg Watt Sockel Bredd Djup Ljuskälla GU5,3 Aluminium GU Alucoated 31

32 TA K Dikt Optimal Kane Optimal Kane är en stilren armatur för utrymmen där du inte kan fälla in belysningen. Armaturen är försedd med en transformator. Beställningsvara. fast Art nr E-nr Färg Sockel Watt Diameter Höjd Ljuskälla Alu Vit GY6, Stiftlampa Optimal Kane Optimal Kane är en stilren armatur för utrymmen där du inte kan fälla in belysningen. Denna variant av Optimal Kane kan kopplas direkt till nätspänning. Beställningsvara. fast Art nr E-nr Färg Sockel Watt Diameter Höjd Ljuskälla Alu Vit G Halogen Lido Lido är en stilren gobospotlight för takmontering. Schablonen i armaturen är utbytbar. Armaturen levereras med inbyggd transformator. Schablonerna har en diameter på 50 millimeter. Levereras utan schablon. Art nr E-nr Färg Watt Sockel Höjd Längd Ø Ljuskälla Alu 35 GU5, ,5 95 Kalljuslampa 32

33 TA K Spotlight, 3-fas S P OT L I G H T Med spotlights skapar du en riktad ljuskägla, normalt 10 till 60 grader. Använd dem när du vill lysa upp bestämda föremål, till exempel en tavla eller produkter i en butiksdisplay. De är normalt riktbara och har ibland även justerbar fokusering. Ljuskällan och reflektorns utformning påverkar inten si teten, färgen och kantskärpan på ljuskäglan. Derby Derby är en armatur som är framtagen för miljöer där belysningen används under långa perioder, som i butiker, utställningar och offentlig miljö. Armaturen är försedd med en universaladaptor som passar de flesta skensystem för 3-fas. Som beställningsvara finns armaturen även i aluminium och svart. Se skensystem Global Track sid 56. ställbar Art nr E-nr Färg Watt Sockel Diameter Bredd Höjd Ljuskälla 4501 Vit 35 G8, HCI-TC / CDM-TC Leeds Leeds är en armatur som är framtagen för miljöer där belysningen används under långa perioder, som i butiker, utställningar och offentlig miljö. Armaturen är försedd med en universaladaptor som passar de flesta skensystem för 3-fas. Som beställningsvara kan du även välja utförande i aluminium eller svart. Se skensystem Global Track sid 56. ställbar Art nr E-nr Färg Watt Sockel Bredd Höjd Ljuskälla 4503 Vit 70 G HCI-T / CDM-T 33

34 TA K Infällt Spotlight, 3-fas Chelsea Chelsea är en mindre skenspot för 230 volt halogen i en hel serie väldesignade spotlights. Armaturen är försedd med en universaladaptor som passar de flesta skensystem för 3-fas. Se skensystem Global Track sidan 56. ställbar Art nr E-nr Färg Watt Sockel Bredd Höjd Ljuskälla 2580 Vit 2581 Silver 50 GU Alucoated 2582 Svart Kensington Kensington är en mindre skenspot med inbyggd elektronisk transformator för 12 volt halogen i en hel serie väldesignade spotlights. Armaturen är försedd med en universaladaptor som passar de flesta skensystem för 3-fas. Se skensystem Global Track sidan 56. ställbar Art nr E-nr Färg Watt Sockel Bredd Höjd Ljuskälla 2583 Vit 2584 Silver 50 GU5, Kalljuslampa 2585 Svart TILLBEHÖR KENSINGTON Tillbehören till Kensington består av avbländningsskydd, färgfilter och linser. Art nr E-nr Beskrivning Färg 2576 Raster Grå 2577 Fästring för frostat glas 2595 Frostat glas 2597 Optisk lins 2575 Fästring för färgfilter Svart 2596 Färgfilter Rosa 2598 Färgfilter Blå 2599 Färgfilter Röd 34

35 TA K Spotlight, 3-fas Greenwich Greenwich är en mindre skenspot med inbyggt drivdon för 230 volt metallhalogen i en serie väldesignade spotlights. Armaturen är försedd med en universaladaptor som passar de flesta skensystem för 3-fas. En 20 watts metallhalogen ljuskälla ingår i armaturen. Se skensystem Global Track sid 56. ställbar Art nr E-nr Färg Watt Sockel Bredd Höjd Ljuskälla 2586 Vit 2587 Silver 20 PGJ Metallhalogen 2588 Svart Mayfair Mayfair är en skenspot med inbyggt drivdon för 230 volt metallhalogen i en serie väldesignade spotlights. Armaturen är försedd med en universaladaptor som passar de flesta skensystem för 3-fas. Se skensystem Global Track sid 56. ställbar Art nr E-nr Färg Watt Sockel Bredd Höjd Ljuskälla 2589 Vit 2590 Silver 70 G Metallhalogen 2591 Svart Anfield Anfield är en skenspot med inbyggt drivdon för 230 volt i en serie väldesignade spotlights. Armaturen är försedd med en universaladaptor som passar de flesta skensystem för 3-fas. Se skensystem Global Track sid 56. ställbar Art nr E-nr Färg Watt Sockel Bredd Höjd Ljuskälla 2592 Vit 2593 Silver 50 G AR Svart 35

36 TA K Infällt Spotlight, 3-fas Manchester [ PR OMA X ] Manchester är en svensktillverkad armatur i mycket hög kvalitet. Framtagen till miljöer där belysningen används under långa perioder som i butiker, utställningar och offentliga miljöer. Vi har valt komponenter med omsorg för att få så lång livslängd som möjligt. Kan fås med både 3- och 1-fas adapter eller väggfäste. Levereras med elektronisk eller konventionell transformator och 50 watt OSRAM-ljuskälla. Kan förutom standardkulörerna vit, svart och aluminium fås lackad i önskad kulör. Kontakta oss för mer information. Se skensystem Global Track sidan 56. ställbar Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla Manchester (Pro Max Vit fas elektronisk transformatorer Svart & drivdon) Alu 50 GU5, Kalljuslampa 36

37 TA K Spotlight 37

38 TA K Spotlight, 12 volt Diamond Diamond är en liten och smidig spotlight för stifthalogen. Den har en fast aluminiumreflektor med två olika spridningsvinklar, 12 eller 24 grader. Armaturen kan även bestyckas med Osrams AR48 ljuskälla. Se även Altima skensystem på sidan 50. ställbar Art nr E-nr Benämning Färg Watt Sockel Höjd Ø Ljuskälla Svart Diamond Vit Svart Diamond Vit 20 G Stiftlampa Saturn Pendel Saturn är pendelarmatur med en disk av klart glas som vilar mot halogenlampan. Armaturen finns i vitt och svart. Sladdpendeln är 1,5 meter lång. Se även Altima skensystem på sidan sid 50. Art nr E-nr Benämning Färg Watt Sockel Längd Ø Ljuskälla Svart Saturn Pendel Vit 50 GU5, Kalljuslampa Leo 1 Altima Leo 1 är en neutral 12 volts spotlight som passar lika bra i moderna som mer klassiska miljöer. Armaturhuset är tillverkat i gjuten aluminium och finns i flera olika färger. Kan även beställas i pendellängder om 200 och 500 millimeter. Kontakta oss för mer information. Se även Altima skensystem på sidan sid 50. Art nr E-nr Benämning Färg Watt Sockel Längd Ø Ljuskälla Svart Vit Leo 1 Mässing 50 GU5, Kalljuslampa Alu Krom 38

39 TA K Spotlight, 12 volt Cono 1 Cono 1 är en lågvoltsspotlight med glasskärm. Glaset finns i vit, grön, blå och röd färg. Halogenljuset ger glasskärmen en mycket fin lyster. Kan även fås med pendellängder om 200 och 500 millimeter. Glaset ingår ej i armaturen och beställs separat. Kontakta oss för mer information. Se även Altima skensystem på sidan sid 50. ställbar Art nr E-nr Benämning Färg Watt Sockel Längd Ø Ljuskälla Svart Cono 1 Vit Alu 50 GU5,3 / GY6, Kalljuslampa / Stiftlampa T ILLBEH Ö R : CO N O GL A S Art nr E-nr Benämning Färg Grön Blå Cono glas Vit Röd Geo 1 Altima Geo är en liten spotlight med ett praktiskt handtag som underlättar när du vill rikta om ljuset. Finns i flera olika färger och kan även beställas med en pendellängd om 200, 500 och 1000 millimeter. Se Altima skensystem sid 50. ställbar Art nr E-nr Benämning Färg Watt Sockel Längd Ø Ljuskälla Svart Vit Geo 1 Alu 50 GU5, Kalljuslampa Krom Mässing 39

40 TA K Spotlight, 12 volt Cornetto Spotlight med en elegant konisk form. Frontring framför ljuskällan bidrar till det smakfulla formspråket. Handtag finns som underlättar när du vill rikta om ljuset. Se skensystem Altima sid 50. ställbar Art nr E-nr Benämning Färg Watt Sockel Längd Ø Ljuskälla Svart Cornetto Vit 50 GU5, Kalljuslampa Alu Martini Martini är en ställbar spotlight med skärm och handtag som underlättar när du vill rikta om ljuset. Finns i flera olika färger och kan även beställas med en pendel på 200 eller 500 millimeter. Se skensystem Altima sid 50. ställbar Art nr E-nr Benämning Färg Watt Sockel Längd Ø Ljuskälla Svart Vit Martini Mässing 50 GU5, Kalljuslampa Alu Krom Professional Ställbar spotlight för lågvoltshalogen. Tillverkad i aluminium med hög kvalitet. Se skensystem Altima sid 50. ställbar Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla Svart Professional Vit 50 GU5, Kalljuslampa 40

41 TA K Spotlight, 12 volt Bond Bond är en liten armatur till Altimaskensystemet. Armaturen bestyckas med Ministar-halogen. Se skensystem Altima sid 50. ställbar Art nr E-nr Färg Watt Sockel Höjd Ljuskälla Vit Svart 20 GY6, Ministar Satin silver Nottingham Nottingham är en skenspotlight och ett tillskott i Altimasortimentet. Armaturen är bestyckad med en MR8-ljuskälla. Se skensystem Altima sid 50. ställbar Art nr E-nr Färg Watt Sockel Höjd Ljuskälla Vit Svart 20 GU4 134 MR Satin silver 41

42 TA K Infällt Spotlight, 12 volt Maxel spotlightssystem Kombinera ihop din egen spotlight. Välj först vilken skärm som faller dig i smaken. Välj sedan mellan 6 olika fästen, allt från lågvolt-, 1-fas eller 3-fas skensystem alternativt vägg- eller takburk. Kombinationerna finns som färdiga produkter och redovisas i tabellen nedan. Finns i vitt, svart eller alu lack. 1. VÄL J SK ÄR M Cambridge Oxford Ice Arill 2. VÄL J FÄ S T E Global Base adaptor (1-fas) Global Track adaptor (3-fas) MX Maxeladaptor B Väggburk BT Väggburk med transformator Doslock 42

43 TA K Spotlight, 12 volt M A XEL ADAP TO R Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla 1600 Cambridge MX Oxford MX Vit 50 GU5, Ice MX Kalljuslampa 1645 Arill MX VÄGGBURK Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla 1008 Cambridge B Oxford B Vit 50 GU5, Ice B Kalljuslampa 1020 Arill B VÄGGBURK MED T R ANSFO R M ATO R Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla 1700 Cambridge BT Oxford BT Vit 50 GU5, Ice BT Kalljuslampa 1719 Arill BT G LO BAL BA SE ADAP TO R (1- FA S) Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla 3160 Cambridge G Oxford G Vit 50 GU5, Ice G Kalljuslampa 3774 Arill G G LO BAL TR ACK ADAP TO R (3- FA S) Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla 3175 Cambridge G Oxford G Vit 50 GU5, Ice G Kalljuslampa 3189 Arill G D OSLO CK Art nr E-nr Benämning Färg Watt Sockel Längd Bredd Ljuskälla 1720 Cambridge DL Oxford DL Vit 50 GU5, Ice DL Kalljuslampa 1723 Arill DL

44 TA K Pendlat P E N D L AT Pendlade armaturer används i huvudsak för dekorativt ljus. Ljusets styrka och kvalitet beror på vilka ljuskällor du använder. Placera gärna ljuset en bit ovanför ögonhöjd så att du kan se under lampan utan att bli bländad av ljuskällan. Perth Perth en serie robusta pendelarmaturer i aluminium i tre olika längder. Passar bra ovanför exempelvis receptionsdiskar och köksbänkar. Perth levereras med 1,9 meter kabel och transformator. Art nr E-nr Benämning Färg Sockel Watt Längd Pendel Ø Takskål Ø Ljuskälla Perth Perth 30 Alu GU Perth Kalljuslampa Brisbane Brisbane är en liten pendelarmatur i aluminium för exempelvis receptionsdiskar och köksbänkar. Brisbane levereras med 1,9 meterskabel och transformator. Beställningsvara. Art nr E-nr Färg Watt Sockel Längd Pendel Takskål Ø Ljuskälla Alu 50 GY6, Ministar 44

45 TA K Pendlat Kyrkbelysning Kyrkbelysning är en armatur som är framtagen tillsammans med Riksantikvarieämbetet. Montering sker genom att man öppnar bygeln och sätter fast armaturen på en befintlig pendelarmatur i kyrkan. Halogenrören i armaturen är seriekopplade, vilket gör att armturen ger 700 watt respektive 1400 watt totalt. Detta medför även att livslängden på halogenrören blir mycket lång. Art nr E-nr Benämning Färg Watt Sockel Ytterdiameter Ljuskälla 4390 ALK x ,5 Halogenrör (114) Svart R7s ALK x Halogenrör (186) TILLBEHÖR Art nr E-nr Benämning Färg 4392 Bländskydd ALK Bländskydd ALK-1000 Svart Adelaide Adelaide är en helt ny serie pendlade lysrörsarmaturer i tidsenlig design för exempelvis konferensrum. Armaturerna har inbyggd dimmer och finns i tre olika längder. Art nr E-nr Benämning Färg Sockel Watt Längd Höjd Ljuskälla 2556 Adelaide 14 2 x Adelaide 21 Alu G5 2 x Lysrör T Adelaide 28 2 x

46 46

47 SKENSYSTEM Ett skensystem erbjuder ett brett spektrum av möjligheter för ljusdesignern, och tillåter dig att modifiera ljussättningen utan nya installa tioner. Principen med ljusskenor är enkel. Du kan placera armaturer var som helst på skenan och blanda exempelvis spotlights eller flodljus helt efter behov. Hörn och skarvar av olika slag gör det möjligt att placera skenor i de flesta miljöer. Med sin stora flexibilitet är skensystem idealiska i miljöer där med skiftande belysningskrav. I butiker med varierande displayer eller på kontor där arbetsplatser förändras. 47

48 TA SKENSYSTEM K Infällt 12 volt Maxel skensystem Maxel 12 voltskena är en prisvärd och diskret lågvoltsskena tillverkad i strängsprutad aluminium. Tack vare att vi själva tillverkar armaturerna till skenan och kan anpassa dem helt efter dina behov blir systemet väldigt flexibelt med nära obegränsade användningsområden. Finns i färgerna vit, svart och aluminium. Standardlängder på skenan är 1, 2 och 3 meter. Skenan kan kapas till önskad längd med en vanlig bågfil. Maxbelastning är 300 watt. Art nr E-nr Benämning Färg Längd Maxel 12 V Skena Vit Maxel 12 V Skena Svart Maxel 12 V Skena Alu 1 m Maxel 12 V Skena Guld Maxel 12 V Skena Vit Maxel 12 V Skena Svart 2 m Maxel 12 V Skena Alu Maxel 12 V Skena Vit Maxel 12 V Skena Svart 3 m Maxel 12 V Skena Alu Tillbehör NÄTANSLUTNING 12 V Nätanslutningen finns i två varianter. Både som enkelt ändmontage men även som mittmontage, då anslutningen även fungerar som en rakskarv. Art nr E-nr Benämning Nätanslutning vit Nätanslutning svart Nätanslutning mitt vit Nätanslutning mitt svart ÄNDST YCKE Ändstycke till Maxel lågvoltsskena. Art nr E-nr Benämning Ändstycke vit Ändstycke svart R AK SK ARV Rakskarven används för att skarva ihop två skenor. Skarven finns både som elektriskt ledande och som icke ledande (mekanisk). Den mekaniska skarven används om du vill skarva ihop två skenor men inte leda strömmen mellan dem. Exempelvis när skensystemet matas från två olika transformatorer. Art nr E-nr Benämning Rak skarv elektrisk vit Rak skarv elektrisk svart Rak skarv mekanisk vit Rak skarv mekanisk svart

49 SKENSYSTEM 12 volt ADAP TO R Används när du till exempel vill montera en egen lågvoltspendel på Maxel-skenan. Utvändig M10- gänga på nippeln. Finns i vitt och svart. Art nr E-nr Benämning Adaptor vit Adaptor svart L-SK ARV Används när du vill göra en 90 graders böj i ditt skensystem. Art nr E-nr Benämning L-skarv vit L-skarv svart FLE X SK ARV Flexskarven används när du vill skapa en böj med en annan vinkel än L-skarvens 90 grader. Art nr E-nr Benämning Flexskarv vit Flexskarv svart VÄGGFÄ S T E Används när du vill montera skenan på vägg eller med distans från taket. Skenan har även skruvhål så takfästen är ej nödvändigt. Ibland kan det vara lättare att montera skenan med takfästen då det går att justera skenan i sidled. Art nr E-nr Benämning Väggfäste vit Väggfäste svart W IREUPPHÄNG Används när du vill wirehänga ditt skensystem. 2 meter wire som kan kapas till önskad längd. Takkopp och skenfäste finns i vitt och svart. Art nr E-nr Benämning Wireupphäng 2 m vit Wireupphäng 2 m svart B I GCOMPAC T Elektronisk transformator för Maxel lågvoltsskena. För voltampere. Finns i vitt och svart. Art nr E-nr Benämning Bigcompact VA vit Bigcompact VA svart M INICOMPAC T 12 V Elektronisk transformator för Maxel lågvoltsskena. För voltampere. Finns i vitt och svart. Vid installation med elektronisk transformator, observera att maxlängden på skenan är 2 meter. Art nr E-nr Benämning Minicompact VA vit Minicompact VA svart 49

50 SKENSYSTEM 12 volt Altima skensystem Altima 12 voltsskena är en av marknadens minsta och mest diskreta skenor. Endast 14 x 14 millimeter. Hela systemet håller en mycket hög kvalitet. Skenorna finns i längderna 1, 1,5, 2 och 3 meter. Skenan kan kapas till önskad längd med hjälp av en bågfil. Maxbelastning är 300 watt. Art nr E-nr Benämning Färg Längd Altima 12 V Svart Altima 12 V Vit Altima 12 V Alu 1 m Altima 12 V Mässing Altima 12 V Krom Altima 12 V Svart Altima 12 V Vit Altima 12 V Alu 1,5 m Altima 12 V Mässing Altima 12 V Krom Altima 12 V Svart Altima 12 V Vit Altima 12 V Alu 2 m Altima 12 V Mässing Altima 12 V Svart Altima 12 V Vit 3 m Altima 12 V Alu Altima [ BÖJ D SK ENA ] Böjd skena som kan användas för att till exempel skapa ett runt skensystem. Cirkeln blir då 1,9 meter i radie. Du kan även skapa andra intressanta lösningar. Finns i svart, vitt och aluminium. Kan kapas i önskad längd med hjälp av en bågfil. Art nr E-nr Benämning Färg Höjd Bredd Svart Altima 12 V enkel 1,5 (böjd skena radie 1,9 m) Vit Alu

51 SKENSYSTEM 12 volt Tillbehör TAK & ÄNDS T YCK E Tak och ändstycke till Altima-skenan. Takfästen krävs för att fästa skenan mot vägg eller tak. Finns i förpackning med två eller fyra fästen, samt i färgerna vitt och svart. Art nr E-nr Benämning Färg Svart Tak & ändstycke 2-pack Vit Svart Tak & ändstycke 4-pack Vit PENDEL UPPHÄNG Pendelupphäng till Altima 12 voltsskena. Finns i längder från 50 centimeter till 200 centimeter. Finns i vitt eller svart utförande. Art nr E-nr Benämning Pendel upphäng 0,5 m svart Pendel upphäng 0,5 m vit Pendel upphäng 1,5 m svart Pendel upphäng 1,5 m vit W IRE UPPHÄNG Wireupphäng till Altima 12 voltsskena. Finns i längder från centimeter. Finns i vitt eller svart utförande. Art nr E-nr Benämning Wire upphäng 2 m svart Wire upphäng 2 m vit NÄTANSLUTNING Altimas nätanslutning är unik och kan pluggas in var som helst längs skenan. Du behöver med andra ord inte kapa skenan för att kunna göra en mittanslutning. Anslutningen finns med 0,5 och 2,5 meter anslutningsledning. 2,5 mm 2 max 150 voltampere, 6 mm 2 max 300 voltampere. Art nr E-nr Benämning Färg Längd Svart Nätanslutning 0,5 m (2,5 mm², max 150 VA) Vit Svart Nätanslutning 0,5 m (6 mm², max 300 VA) Vit Svart Nätanslutning 2,5 m (6 mm², max 300 VA) Vit XLT- KO PPLING MEK ANISK Med XLT-kopplingen kan man göra X-, L- och T-skarvar gradlöst Art nr E-nr Färg Svart Vit 51

52 SKENSYSTEM 12 volt R AK SK ARV ELEK T R O N ISK Altima rakskarvar används för att skarva ihop två skenor. Art nr E-nr Färg Svart Vit FLEXSKARV ELEKTRONISK Flexskarven används för att göra steglösa skarvar av Altima-skenan. Art nr E-nr Färg Svart Vit RAKSKARV MEKANISK Altima rakskarvar används för att skarva ihop två skenor. Den mekaniska skarven används till exempel när du matar skensystemet med två transformatorer. Art nr E-nr Färg Svart Vit FLEXSKARV MEKANISK Flexskarven används för att göra steglösa skarvar av Altima-skenan. Den mekaniska skarven används när du inte vill leda elektricitet genom skarven. Exempelvis när systemet matas med två separata transformatorer. Art nr E-nr Färg Svart Vit SK EN M O N T ER AD T R ANSFO R M ATO R Elektronisk transformator för montering på Altima-skenan. Finns för max 105 voltampere och max 210 voltampere Art nr E-nr Benämning Färg Watt Höjd Längd / bredd Svart Vit 105 VA x Skenmonterad Alu / Silver transformator Svart Vit 210 VA x Alu / Silver

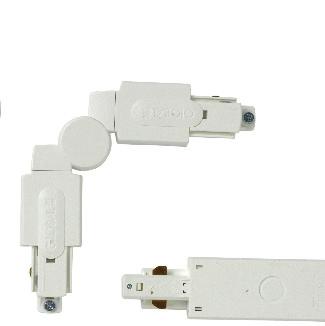

53 SKENSYSTEM 1-fas 1 - FA S Global Base 1-fas skensystem Art nr E-nr Benämning Färg Längd fas GB Vit fas GB Alu 1 m fas GB Svart fas GB Vit fas GB Alu 2 m fas GB Svart fas GB Vit fas GB Alu 3 m fas GB Svart fas GB Vit fas GB Alu 4 m fas GB Svart 1- FA S NÄTANSLU T N ING, MIT T NÄTANSLU T N ING Art nr E-nr Benämning Nätansl. GB 11-3 Vit Nätansl. GB 12-3 Vit Mittnätansl. GB 14-3 Vit Nätansl. GB 11-2 Svart Nätansl. GB 12-2 Svart Mittnätansl. GB 14-2 Svart 1- FA S R AK SK ARV Art nr E-nr Benämning fas rakskarv GB 21-3 Vit fas rakskarv GB 21-2 Svart 53

54 SKENSYSTEM 1-fas1 1- FA S ÄNDS T YCK E Art nr E-nr Benämning fas ändstycke GB 41-3 Vit fas ändstycke GB 41-2 Svart 1- FA S V R IDLED Art nr E-nr Benämning fas vridled GB 24-3 Vit fas vridled GB 24-2 Svart FA S L-SK ARV Art nr E-nr Benämning fas L-skarv GB 34-3 Vit fas L-skarv GB 35-3 Vit fas L-skarv GB 34-2 Svart fas L-skarv GB 35-2 Svart 1- FA S X-SK ARV Art nr E-nr Benämning fas X-skarv GB 38-3 Vit fas X-skarv GB 38-2 Svart

55 SKENSYSTEM 1-fas 1- FA S T-SK ARV Art nr E-nr Benämning fas T-skarv GB 36-3 Vit fas T-skarv GB 37-3 Vit fas T-skarv GB 39-3 Vit fas T-skarv GB 40-3 Vit fas T-skarv GB 36-2 Svart fas T-skarv GB 37-2 Svart fas T-skarv GB 39-2 Svart fas T-skarv GB 40-2 Svart 1- FA S ADAP TO R Art nr E-nr Benämning fas adaptor GB 67-3 Vit fas adaptor GB 67-2 Svart fas adaptor GB 67-1 Grå TAK SK ÅL Art nr E-nr Benämning Takskål SKB 30-3 Vit Takskål SKB 30-2 Svart W IREPENDEL Art nr E-nr Benämning Wirependel 1,5 m SKB FA S SK EN FÄ S T E Art nr E-nr Benämning 78485* fas skenfäste GBS 33 Alu * Hör ihop med pendelstång med art nr PENDEL S TÅNG Art nr E-nr Benämning 78585* Pendelstång 2 m SKB 31 * Hör ihop med skenfäste med art nr

56 SKENSYSTEM 3-fas 3 - FA S Global Track 3-fas skensystem Art nr E-nr Benämning Färg Längd fas XTS Vit fas XTS Alu 1 m fas XTS Svart fas XTS Vit fas XTS Alu 2 m fas XTS Svart fas XTS Vit fas XTS Alu 3 m fas XTS Svart fas XTS Vit fas XTS Alu 4 m fas XTS Svart NÄTANSLU T N ING, MIT T NÄTANSLU T N ING Art nr E-nr Benämning XTS 11-3 Vit XTS 12-3 Vit Mitt XTS 11-2 Vit XTS 11-2 Svart XTS 12-2 Svart Mitt XTS 14-2 Svart ÄNDS T YCK E Art nr E-nr Benämning Ändstycke XTS 41-3 Vit Ändstycke XTS 41-2 Svart L-SK ARV Art nr E-nr Benämning L-skarv XTS 34-3 Vit L-skarv XTS 35-3 Vit L-skarv XTS 34-2 Svart L-skarv XTS 35-2 Svart 56

57 SKENSYSTEM 3-fas T-SK ARV Art nr E-nr Benämning XTS 36-3 Vit XTS 37-3 Vit XTS 39-3 Vit XTS 40-3 Vit XTS 36-2 Svart XTS 37-2 Svart XTS 39-2 Svart XTS 40-2 Svart X-SK ARV Art nr E-nr Benämning XTS 38-3 Vit XTS 38-2 Svart SK ARVS T YCK E Art nr E-nr Benämning XTS 21-3 Vit XTS 21-2 Svart FLE X SK ARV Art nr E-nr Benämning Flexskarv XTS 23-3 Vit Flexskarv XTS 23-2 Svart V R IDSK ARV Art nr E-nr Benämning Vridskarv XTS 24-3 Vit Vridskarv XTS 24-2 Svart MULT IADAP TO R Art nr E-nr Benämning Multiadaptor XTS 68-3 Vit Multiadaptor XTS 68-2 Svart Multiadaptor XTS 68-1 Grå

58 SKENSYSTEM 3-fas FIXPOINT Art nr E-nr Benämning Fixpoint GA 70-3 Vit Fixpoint GA 70-2 Svart B O CK V ER K T YG Art nr E-nr Benämning Bockverktyg XTSV ADAP TO R Art nr E-nr Benämning Adaptor, spiralsladd, med jordat uttag 2,5 m XTS FA S DEKO R K R O K Art nr E-nr Benämning fas dekorkrok XTAK TAK FÄ S T E Art nr E-nr Benämning Takfäste SKB 12-3 Vit Takfäste SKB 12-1 Alu Takfäste SKB 12-2 Svart Takfäste för T-profil Vit TAK SK ÅL Art nr E-nr Benämning Takskål SKB 30-3 Vit Takskål SKB 30-2 Svart

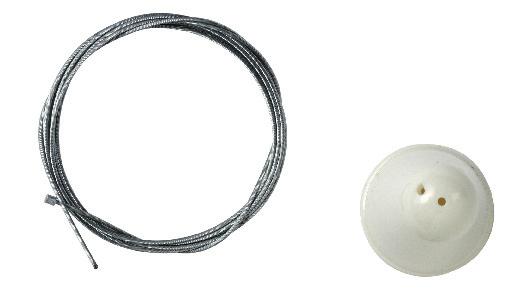

59 SKENSYSTEM 3-fas PENDEL S TÅNG & MU T T ER Art nr E-nr Benämning Pendelstång 2 m SKB Mutter M6 (4 st / stång) PL A S T D EKO R FÖ R PENDEL S TÅNG Art nr E-nr Benämning Plastdekor 20 m SKB Plastdekor 1 m SKB 32 W IREFÄ S T E Art nr E-nr Benämning Wirefäste SKB 16-1 Alu SK ARVS TÖ D Art nr E-nr Benämning Skarvstöd SKB 18-1 Alu Skarvstöd SKB 18-3 Vit VÄGGFÄ S T E Art nr E-nr Benämning Väggfäste SKB 21-1 Alu AR M AT URFÄ S T E Art nr E-nr Benämning Armaturfäste XTAO 16-1 Alu

60 TA K Infällt 60

61 TA K Infällt VÄGG Med väggbelysning lyser du upp väggar och tak, för rymd och stämning i ett rum. Vi har armaturer för såväl uplight som downlight, dubbelriktade och riktbara. Med uplight reflekteras ljuset mot taket och du får ett mjukt, diffuserat allmänljus. Här spelar givetvis takets material och finish stor roll för den uppnådda effekten. Motsvarande gäller givetvis för downlights där väggytans kulör och struktur har stor inverkan på det upplevda resultatet. Vi har även armaturer som du fäller in i vägg. Dessa använder du både i rent dekorativt syfte och som ledljus för ökad säkerhet. 61

62 VÄGG Menton 1 vägg [ KUB 2 ] Menton 1 vägg är en väggarmatur för inomhusbruk. Finns både för 12 och 230 volt. Till 230 voltsarmaturen kan man använda en LED-lampa för GU10-sockeln. Art nr E-nr Färg Watt Sockel Höjd Ljuskälla GU5,3 / 12 V Alu GU10 / 230 V 91 Alucoated Menton 2 vägg [ KUB 1 ] Menton 2 vägg är en väggarmatur för inomhusbruk. Finns både för 12 och 230 volt. Till 230 voltsarmaturen kan man använda en LED-lampa för GU10-sockeln. Art nr E-nr Färg Watt Sockel Höjd Ljuskälla GU5,3 / 12 V Alu GU10 / 230 V 145 Alucoated Turin Turin är en smidig liten spotlight i aluminium för belysning av exempelvis tavlor, displayer och bokhyllor. Turin levereras med transformator. ställbar Art nr E-nr Färg Watt Sockel Längd Bredd Höjd Ljuskälla Alu 50 GU5, Kalljuslampa 62

63 VÄGG Brigg Wall Brigg Wall är en tidslös armatur i klassisk design som vunnit ett flertal designpriser. Armaturen är vridbar 360 grader vilket gör att du kan välja om du vill ha ljus uppåt eller nedåt. Briggserien finns i flera varianter. Armaturen är designad av Hans Vetter och Peter Steng. Beställningsvara. ställbar Art nr E-nr Färg Watt Sockel Höjd Bredd Djup Ljuskälla Vit Svart Alu 50 GY6, Stiftlampa Nickel matt 63

64 VÄGG Wallsquare quattro Wallsquare quattro kan du fälla in i vägg eller i en inredning såsom bardiskar, bokhyllor med mera. Med armaturen kan du skapa läckra effekter för dekoration eller skapa ledljus för ökad säkerhet i exempelvis trappor. Finns nu även med LED-ljuskälla se sid 109. Art nr E-nr Färg Watt Sockel Djup Yttermått Hålmått Ljuskälla Alu Vit 10 G x x 70 Stiftlampa Wallsquare window Wallsquare window kan du fälla in i vägg, bardiskar, bokhyllor med mera. Med armaturen kan du skapa läckra effekter för dekoration eller utforma ledljus för ökad säkerhet i exempelvis trappor. Art nr E-nr Färg Watt Sockel Djup Yttermått Hålmått Ljuskälla Alu Vit 10 G x x 70 Stiftlampa Wallsquare open räfflad Wallsquare open räfflad kan du fälla in i vägg, bardiskar, bokhyllor med mera. Med armaturen kan du skapa läckra effekter för dekoration eller utforma ledljus för ökad säkerhet i exempelvis trappor. Den böjda reflektorn är räfflad, vilket reducerar bländningen och sprider ljuset ned mot golvet. Detta gör att armaturen passar utmärkt som trappstegsbelysning. Finns nu även med LED-ljuskälla se sid 109. Art nr E-nr Färg Watt Sockel Djup Yttermått Hålmått Ljuskälla Alu Vit 10 G x x 70 Stiftlampa TILLBEHÖR: WALLSQUARE INBYGGNADSRAM Underlättar montering av Wallsquare-armaturer vid exempelvis ingjutning. Art nr Yttermått Djup x

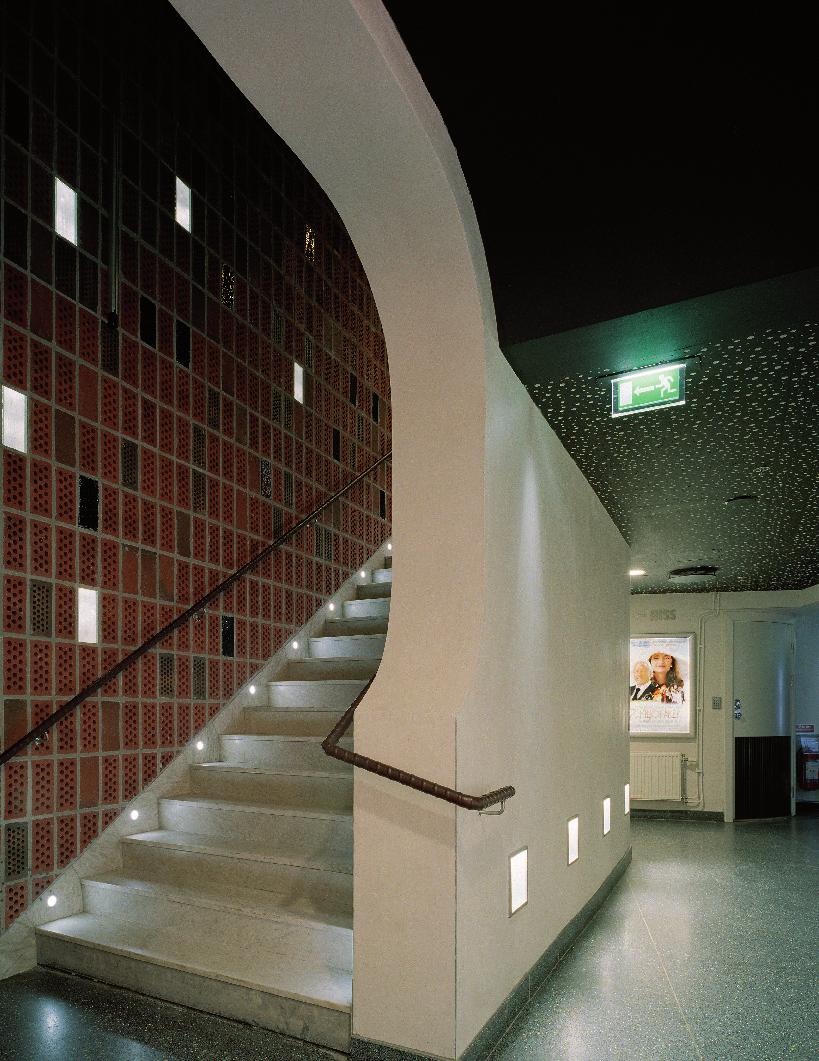

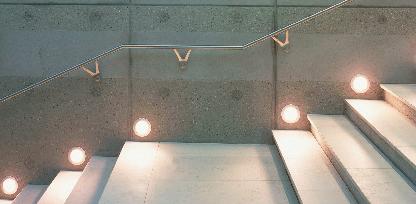

65 VÄGG Armaturer fälls ofta in i trappor som ledljus för vacker effekt och ökad säkerhet. 65

66 TA K Infällt 66

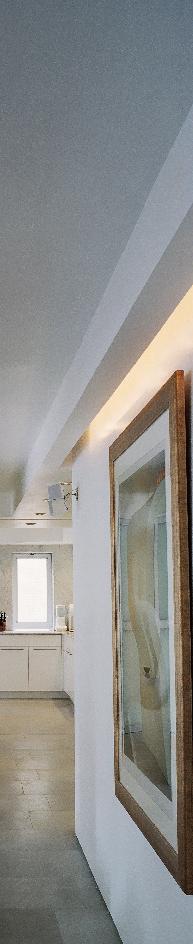

67 TA K Infällt LJUSLISTER Slimlight ljuslister består av en aluminiumprofil med små spollampor med Xenongas. Gasen ger ljuskällorna en mycket lång livslängd. Listen är ställbar så du kan rikta ljuset där du bäst behöver det. Ljuslisten ger ett jämnt och varmt sken över exempelvis diskbänken eller bokhyllan. Listerna kan fås i valfri längd och finns även i flera färdiga standardlängder. 67

68 L JUSLISTER Slimlight Slimlight är en ljuslist i aluminium. I en U-profil monteras ljuskälla och tillbehör i kassetter. Lamporna är flyttbara och utbytbara utan verktyg. Ljuslisten kan skarvas ihop till längre enheter eller kapas. Ljuslisten kan även måttbeställas på längder upp till 3 meter. Levereras med två olika fästen, ett fast och ett vridfäste som gör att ljuset kan riktas. Ljuslisten levereras alltid med Xenon lampor 12 volt, 5 watt. Möjligheten till måttbeställning finns för både 12 och 24 volt. Art nr E-nr Benämning Färg Längd Watt Yttermått Höjd Ljuskälla Slimlight x Slimlight x Slimlight 75 Alu 75 7 x Slimlight x Slimlight x Slimlight x 5 17 x inkl. fäste Xenonlampa Slimlight x Slimlight 75 Vit 75 7 x Slimlight x Slimlight x 5 XENON-LAMPA Art nr E-nr Benämning Watt Volt Ljuskälla Xenonlampa 12 Xenonlampa Xenonlampa 24 Xenonlampa Slimlight IP-65 Skapa en avslappnande och mysig stämning i utomhusmiljöer med Slimlight IP65. Montera ljuslisten längs en mur, i takfoten eller längs gångar. Slimlight IP65 är en S-märkt svensktillverkad produkt. Ljuskällan är en 5 watts Xenon-spolampa med lång brinntid och ger ett varmt och behagligt ljus. Armaturen finns i en mängd standardlängder och kan även specialbeställas efter dina önskemål. ART NR E-NR Benämning Längd WATT Ljuskälla Slimlight IP x Slimlight IP x Slimlight IP x Slimlight IP x 5 Xenonlampa Slimlight IP x Slimlight IP x Slimlight IP65 måttbest/m < 3 m X x 5 68

69 L JUSLISTER Slimlight LED Slimlight LED är en utveckling av den populära Slimlightlisten. Listen går att beställa efter önskad längd med följande färger på dioderna: röd, grön, blå, vit och gul. Slimlight LED går även att få med samma kapsling som bastulisten, vilket gör att den får IP-klassningen 65. Denna kombination kan inte användas i bastun då dioderna inte klarar värmen. Beställningsvara. Slimlight RGB Slimlight RGB är en utveckling av den populära Slimlightlisten. Listen går att beställa efter önskad längd. Till listen kopplar du en styrenhet som förprogrammeras efter hur du vill att ljuset ska skifta i färg och hastighet. Slimlight RGB går även att få med samma kapsling som bastulisten, vilket gör att den får skyddsklass IP65. Denna kombination kan dock inte användas i bastun då dioderna inte klarar värmen. Till Slimlight RGB finns det två olika styrenheter. På den ena styrenheten går det att göra mer avancerade programmeringar. Den enklare styrenheten klarar ett fåtal programmeringar och är således mindre kostsam. Beställningsvara. Slimlight Bastu Skapa en avslappnad och mysig stämning i bastun med slimlight. Montera slimlight bakom ryggstödet, under laven eller i taket och låt ljuset flöda efter väggarna. Xenon-spollampa med lång brinntid och ger ett varmt och behagligt ljus. Listen finns i en mängd standardlängder och kan även specialbeställas efter dina önskemål. Beställingsvara. Art nr E-nr Benämning Längd Watt Ljuskälla Bastulist x Bastulist x Bastulist x Bastulist x 3 Xenonlampa Bastulist x Bastulist x 3 69

70 TA K Infällt 70

71 TA K Infällt DEKORATIV BELYSNING Med dekorativa lampor kan du addera extra kar aktär och effekt till en välbalanserad ljusdesign. Under denna rubrik hittar du dekorativa belysningar från det internationellt uppmärksammande designföretaget Frandsen. Dessa armaturer gör sig lika bra hemma som i offentlig miljö. Danska Frandsen arbetar endast i exklusiva material och vänder sig till dig som prioriterar god smak och kvalitet. Deras mål är att skapa lampor som bildar en syntes av funktion och skulpturala former. Och vi tycker dom har lyckats. Hör av dig om så skickar vi gärna Frandsens kompletta katalog. 71

72 DEKORATIV BELYSNING Austin Austin är en pendelarmatur i dansk design. Beställningsvara. Art nr E-nr Färg Watt Sockel Diameter Höjd Ljuskälla Vit Röd 60 E Normallampa Bonn Bonn är en bordsarmatur i valnötsfanér med en skärm av bomull i dansk design. Beställningsvara. Art nr E-nr Skärm Armatur Watt Sockel Längd Höjd Ljuskälla Vit bomull Valnötsfanér 40 E Normallampa Cairo Cairo är en serie inredningsarmaturer i originell design. Finns både som golv- och bordsarmatur. Beställningsvara. Art nr E-nr Armatur Skärm Sockel Watt Höjd Diameter Ljuskälla Bord Créme E Golv 2 x Normallampa 72

73 DEKORATIV BELYSNING Copenhagen Copenhagen är en serie bordsarmaturer i stilren design. Beställningsvara. Art nr E-nr Färg Skärm Sockel Watt Höjd Diameter Ljuskälla Borstad nickel Vit bomull E Krom Normallampa Desk Desk är en skrivbordsarmatur i enkel modern design. Beställningsvara. ställbar Art nr E-nr Armatur Sockel Watt Höjd Ljuskälla Alu E Normallampa London London är en läcker designad armaturserie. Beställningsvara. ställbar Art nr E-nr Armatur Färg Sockel Watt Höjd Diameter Ljuskälla Pendel Borstad GU Golv nickel Alucoated 73

74 DEKORATIV BELYSNING Oak Oak är både en golv- och bordsarmatur i borstad aluminium med ett stativ av oljad ek. Beställningsvara. fast Art nr E-nr Armatur Skärm Färg Sockel Watt Höjd Bredd Ljuskälla Bord Vit Borstad E Golv bomull nickel 2 x Normallampa Shower Shower är en hel serie armaturer som finns som bordsarmatur, golvarmatur, pendelarmatur och väggarmatur. Det karaktäristiska för serien är den veckade skärmen som är genomgående. Beställningsvara. fast / ställbar Art nr E-nr Typ Färg Skärm Sockel Watt Höjd Ø Ljuskälla Golv Krom Vit plast E Normallampa Art nr E-nr Typ Skärm Sockel Watt Bredd Höjd Ø Ljuskälla Mega Golv Vit bomull E Normallampa Art nr E-nr Typ Färg Skärm Sockel Watt Djup Ø Ljuskälla Vägg Krom Vit E Normallampa Art nr E-nr Typ Färg Skärm Sockel Watt Höjd Ø Ljuskälla Bord Krom Vit bomull E Normallampa Art nr E-nr Typ Skärm Sockel Watt Höjd Ø Ljuskälla Pendel (1,9 Vit E m) 410 Normallampa 74

75 DEKORATIV BELYSNING Trio Trio är en serie armaturer med ett modernt designat trebensstativ tillsammans med en tidlös skärm. Armaturen finns både för golv och bord. Beställningsvara. Art nr E-nr Typ Färg Sockel Watt Höjd Diameter Ljuskälla Golv Matt krom E Bord Normallampa SK ÄR M Art nr E-nr Skärm Färg Höjd Diameter Konisk Brun Cylinder Grå Konisk Brun Cylinder Grå Tripple pendant Tripple pendant är en pendelarmatur av tyg. Armaturen består av 3 cylindrar i olika storlekar som är placerade inuti varandra. Pendeln är 1,9 meter lång. Beställningsvara. fast Art nr E-nr Armatur Skärm Sockel Watt Höjd Diameter Ljuskälla Svart Krom Vit E Normallampa 75

76 DEKORATIV BELYSNING Trombone Trombone är både en golv- och bordsarmatur med ett koniskt stativ. Till stativen väljs en skärm som finns i 6 olika utföranden. Beställningsvara. Art nr E-nr Armatur Färg Sockel Watt Höjd Ljuskälla Krom Liten bord Svart E Normallampa Art nr E-nr Skärm Färg Höjd Diameter Cylinder Box plissé Vit Cylinder Svart bomull Cylinder Röd flöj Cylinder Svart flöj Cylinder Lila chintz Cylinder Vit akryl Art nr E-nr Armatur Färg Sockel Watt Höjd Ljuskälla Krom Stor bord Svart E Normallampa Art nr E-nr Skärm Färg Höjd Diameter Cylinder Svart bomull Cylinder Röd flöj Cylinder Svart flöj Cylinder Lila chintz Cylinder Vit akryl Art nr E-nr Armatur Färg Sockel Watt Höjd Ljuskälla Golv Krom E Normallampa Art nr E-nr Skärm Färg Höjd Diameter Cylinder Vit bomull Cylinder Svart bomull Cylinder Vit akryl

77 DEKORATIV BELYSNING Tunnel Tunnel är en bordsarmatur i en tilltalande enkel design. Armaturen har en skärm av glas, vilket ger en fin ljusspridning. Beställningsvara. Art nr E-nr Armatur Färg Skärm Sockel Watt Höjd Ø Ljuskälla Vitt glas Bord Borstad nickel Svart glas E Normallampa Basic Basic är en pendelarmatur i en enkel och modern design. Armaturen har en skärm av tyg som finns i olika utföranden. Den ena skärmen är helt svart och den andra har ett invändigt blommönster. Beställningsvara. Art nr E-nr Armatur Färg Skärm Sockel Watt Höjd Ø Ljuskälla Svart Mönstrad Pendel Borstad nickel E Svart Normallampa Mönstrad Jylland Jylland är en serie armaturer som är framtagen för hotellmiljö, men passar minst lika bra hemma. I serien ingår en bordsarmatur, en golvarmatur och en väggarmatur. Väggarmaturen är i första hand till för att placeras i ett sovrum, då armaturen har både ett omgivningsljus och en slangarm med LED-ljus. Beställningsvara. fast / ställbar Art nr E-nr Armatur Färg Skärm Sockel Watt Höjd Ø Ljuskälla Bord Golv Normallampa Borstad nickel Vit bomull E Vägg 60 / Normallampa / LED 77

78 TA K Infällt 78

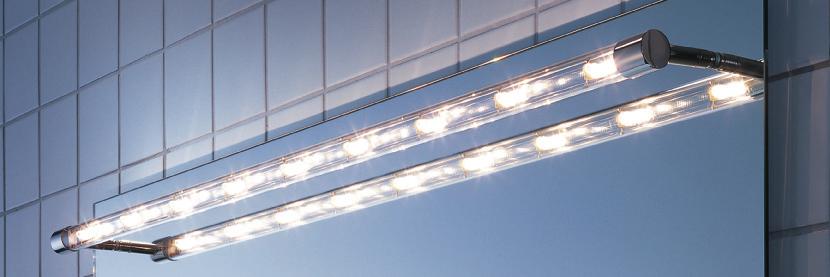

79 TA K Infällt BADRUM I badrummet behöver du minst två armaturer för att få en bra belysning. En armatur i taket som ger ett bra allmänljus samt någon form av belysning vid spegeln. Vid spegeln är det optimalt att ha ett jämnt, reglerbart ljus från bägge sidorna i kombination med belysning uppifrån. Ljust kakel reflekterar och sprider det befintliga ljuset. Om du bara har lysrör i badrummet kan det kännas kallt och avskalat. Använd därför gärna glödljus för att få en varmare atmosfär. Kombinationen fukt och el ska du ha stor respekt för. Kontrollera därför att armaturerna är godkända att användas i våtrum. 79

80 BADRUM Rimini Rimini är en armatur för väggmontage som främst är avsedd för badrumsbelysning. fast Art nr E-nr Färg Watt Sockel Bredd Höjd Djup Ljuskälla Alu 40 G Halogen San Remo San Remo är en badrumsarmatur i aluminium och frostat glas för väggmontering. Armaturen finns med både en och två ljuskällor. Art nr E-nr Benämning Färg Watt Sockel Bredd Höjd Djup Ljuskälla fast San Remo Alu G San Remo 2 2 x Halogen Bath Hawaii Bath Hawaii är en stilren badrumsarmatur, i vitt och glas, för väggmontage. Beställningsvara. fast Art nr E-nr Färg Watt Sockel Djup Höjd Ljuskälla Vit 40 G Halogen Ancona Ancona är en robust väggarmatur i polerad aluminium med nerljus. Armaturen har en otroligt fin finish och passar bra som badrumsbelysning. fast Art nr E-nr Färg Watt Sockel Bredd Höjd Djup Ljuskälla Alu 35 GU ,5 Alucoated 80

81 BADRUM Pipe Tutto Pipe Tutto är en läcker designad badrumsarmatur. I väggmontaget sitter en transformator som tål en omgivningstemperatur på 50 grader (TA). Armaturen går att få med klart, matt eller halvmatt glas. Glaset går att vrida, vilket gör att du kan blända av ljuset om du exempelvis valt ett halvmatt glas. Armaturen går även att måttbeställa. Beställningsvara. Art nr E-nr Färg Watt Sockel Längd Bredd Djup Ljuskälla Nickel, matt 6 x Nickel, matt 7 x Nickel, matt 10 x G Nickel, blank 6 x Stiftlampa Nickel, blank 7 x Nickel, blank 10 x Steam Steam är en modern vägg/takarmatur i aluminium. Armaturen passar utmärkt i badrum eller utomhus i undertak. ställbar Art nr E-nr Färg Watt Sockel Bredd Ø Höjd Ljuskälla Alu 35 GU10 / Alucoated Venezia Venezia är en robust liten väggarmatur i aluminium med både upp- och nedljus. Art nr E-nr Färg Watt Sockel Bredd Djup Höjd Ljuskälla Alu 40 G Halogen fast 81

82 82

83 TA K Infällt LED L I G H T E M I T T I N G D I O D E Lysdioder har sedan årtionden tillbaka använts som indikatorbelysning för olika elektriska appa rater och på displayer. Men i och med utvecklingen av nya, ljusstarka sorter, så kallad Power-LED, kan de även ersätta glödljus. Lägre effektförbrukning än andra ljuskällor och den lilla storleken på armaturerna gör att intresset ökar starkt. På en yta om 1,5 millimeter alstras lika stor ljuseffekt som en kraftfull glödlampa. Dess utom innehåller ljuset ingen uv-strålning. Lysdioderna innehåller inte heller bly, kvicksilver eller andra miljöpåverkande ämnen som strider mot RoHS-direktiven. Inte undra på att LED blir ett alltmer intressant alternativ till traditionella ljuskällor som halogen- och glödlampor. 83

84 LED Jupiter Jupiter är en extremt liten armatur på en kort slangarm. Armaturen kan exempelvis monteras i monterskåp och möbler för att skapa spännande effekter. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. ställbar Art nr E-nr Kelvin Färg Watt Höjd Gängstång Ljuskälla Alu mm (M10) Power-LED Calypso Calypso är en extremt liten armatur på 1 x 3 watt. Armaturen kan exempelvis monteras i monterskåp och möbler för att skapa spännande effekter. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. ställbar Art nr E-nr Kelvin Färg Watt Höjd Gängstång Ljuskälla Alu 1 x mm (M10) Power-LED Pandora Pandora är en LED-armatur med 2 x 3 watt på en pendelarm. Armaturen kan exempelvis monteras i monterskåp för att belysa produkter såsom smycken och klockor eller monteras på vägg för att belysa tavlor eller andra föremål. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. Beställningsvara. ställbar Art nr E-nr Kelvin Färg Watt Höjd Bredd Gängstång Ljuskälla Alu 2 x mm (M10) Power-LED 84

85 LED Carpo Carpo är en LED-armatur med 2 x 1 watt på en pendelarm. Armaturen kan exempelvis monteras i monterskåp för att belysa produkter såsom smycken och klockor eller monteras på vägg för att belysa tavlor eller andra föremål. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. Beställningsvara. ställbar Art nr E-nr Kelvin Färg Watt Höjd Bredd Gängstång Ljuskälla Alu 1 x mm (M10) Power-LED Metis Metis är en LED-armatur med en 39 centimeters slanglarm. Armaturen har en rad användningsområden där endast fantasin sätter gränser. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. ställbar Art nr E-nr Kelvin Färg Watt Höjd Gängstång Ljuskälla Alu mm (M10) Power-LED Elara Elara är en LED-armatur på en pendelarm. Armaturen kan exempelvis monteras i monterskåp för att belysa produkter såsom smycken och klockor eller monteras på vägg för att belysa tavlor eller andra föremål. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. Beställningsvara. ställbar Art nr E-nr Kelvin Färg Watt Höjd Gängstång Ljuskälla Alu mm (M10) Power-LED 85

86 LED Pegasus Pegasus är en LED-armatur på pendelarm som går att få i två olika spridningsvinklar, 30 grader respektive 60 grader. Armaturen kan exempelvis monteras i monterskåp för att belysa produkter såsom smycken och klockor eller monteras på vägg för att belysa tavlor eller andra föremål. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. Beställningsvara. ställbar Art nr E-nr Benämning Kelvin Färg Watt Höjd Gängstång Ljuskälla Pegasus Pegasus Alu mm (M10) Power-LED Orion Orion finns att beställa med 1 3 enwatts dioder med en spridningsvinkel på 15 grader. Förslagsvis kan armaturen användas som trappstegsbelysning eller varför inte belysa ett rumsnummer i en hotellkorridor. Armaturen har en inbyggd konverter. Art nr E-nr Benämning Kelvin Färg Watt Djup Bredd Höjd Ljuskälla Tellus Tellus är en liten LED-armatur för infällnad i vägg eller tak. Armaturerna matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. fast Art nr E-nr Kelvin Färg Watt Yttermått Hålmått Höjd Ljuskälla Blå Alu 1,2x Power-LED 86

87 LED Crater Crater är en LED-armatur som passar bra att fälla in under köksskåp och i möbler. Crater har en spridningsvinkel på 50 grader. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. fast Art nr E-nr Kelvin Färg Watt Yttermått Hålmått Höjd Ljuskälla Alu Power-LED Moon Moon är en armatur som passar utmärkt att montera i tak, möbler och nischer där man vill skapa spännande effekter. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. ställbar Art nr E-nr Kelvin Färg Watt Yttermått Hålmått Höjd Ljuskälla Alu ,4 Power-LED Saturnus Saturnus är en väggarmatur med inbyggd konverter och strömbrytare. Armaturhuvudet är vridbart 360 grader vilket ger en stor flexibilitet när man exempelvis vill belysa olika delar av en vägg. vridbar Art nr E-nr Kelvin Färg Watt Djup Ø Ljuskälla Alu 1 x Power-LED 87

88 LED Pluto [ FA S T ] Skapa spännande effekter med Pluto fast. Belys ytor du inte trodde var möjliga att belysa. Lågt inbyggnadsmått och obetydlig värmeutveckling ger många möjligheter. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. fast Art nr E-nr Kelvin Färg Watt Yttermått Hålmått Höjd Ljuskälla Alu 1, Power-LED Pluto [ S TÄLLBAR ] Skapa spännande effekter med Pluto ställbar. Belys ytor du inte trodde var möjliga att belysa. Lågt inbyggnadsmått och obetydlig värmeutveckling ger många möjligheter. Armaturerna matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. ställbar Art nr E-nr Kelvin Färg Watt Yttermått Hålmått Höjd Ljuskälla Alu 1, Power-LED Komet Komet är en serie LED-downlights i normal storlek. Armaturen passar utmärkt där man vill få ner energiförbrukning. Förslagsvis monteras armaturen i miljöer där den ska lysa i längre perioder. Armaturerna matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. ställbar Art nr E-nr Benämn. Kelvin Färg Watt Ø Hålmått Höjd Ljuskälla Komet ,2x Komet ,2x Komet ,2x Alu Komet ,2x Power-LED Komet ,2x Komet ,2x

89 LED Draco Draco är en armatur för accentbelysning för att skapa spännande effekter på väggar inomhus. Armaturen har en inbyggd konverter. fast Art nr E-nr Benämning Kelvin Färg Watt Höjd Bredd Djup Ljuskälla Draco Draco Alu Draco x Power-LED Draco x 2 Venus Venus är en pendelarmatur på 3 watt för att exempelvis belysa bar- eller receptionsdiskar. Armaturen har en inbyggd konverter. Art nr E-nr Kelvin Färg Watt Längd Ø Pendellängd Ljuskälla Alu Power-LED Triton Triton är en väggarmatur med inbyggd konverter och ström - brytare. Dioden sitter på en slangarm som ger en god riktbarhet. Triton passar exempelvis utmärkt som sänglampa. Triton finns med en eller två dioder och med ett kallvitt eller varmvitt ljus. ställbar Art nr E-nr Benämn. Färg Kelvin Watt Höjd Bredd Djup Ljuskälla Triton Triton x 2 Alu Triton Power-LED Triton x 2 89

90 LED Star [ TAK O CH VÄGG ] Star tak och vägg är en armatur med hög IP-skyddsklass som är till för att sitta i våtutrymmen som exempelvis badrum. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. Art nr E-nr Benämning Kelvin Färg Watt Ø Hålmått Höjd Ljuskälla Star badrum 3000 Alu 1, Power-LED Blå Star [ MAR K ] Star mark är en utomhusarmatur för exempelvis mark montering. Armaturen går även utmärkt att fäll in i trallgolv eller liknande. Star mark är i botten försedd med en förskruvning och 2 meter gummikabel. Armaturen matas med 350 ma via en konverter. Sekundärkopplingen från konvertern kan göras upp till 20 meter. fast Art nr E-nr Benämn. Kelvin Färg Watt Ø Hålmått Höjd Ljuskälla Star mark Blå Alu 1, Power-LED 2524 Star mark , Power-LED Uranus [ TAK,VÄGG O CH MAR K ] Uranus tak och vägg är en armatur med hög IP-skyddsklass för att klara av att sitta i miljöer som exempelvis badrum eller utomhus. Uranus har ett klart glas med en reflektor som ger en spridningsvinkel på 15 grader. Art nr E-nr Kelvin Färg Watt Höjd Hålmått Yttermått Ljuskälla Alu Power-LED Borstad nickel 1, Power-LED Frontringar till Star och Uranus Frontringar i rostfritt stål för Star och Uranus. Gängas enkelt på för att få en annan design på armaturer samt bättre avbländning. Art nr E-nr Material Antal ljusöppningar Rostfritt Rostfritt Rostfritt Rostfritt Ring 90

91 TA LED K Infällt Ufo Ufo är en armaturserie för infällnad i tak som är tillverkad i aluminium. Armaturhuset är vridbart 360 grader och ställbart upp till 35 grader. Armaturerna matas med 350 ma via en konverter. Sekundärkopplingen från transformatorn kan göras upp till 20 meter. ställbar Art nr E-nr Benämn. Kelvin Färg Watt Yttermått Hålmått Höjd Ljuskälla Ufo x x Ufo 2 1 x 2 60 x x Ufo x 3 60 x x Ufo M4 1 x x x Ufo 5 1 x 5 60 x x 258 Alu Ufo x x Ufo 2 1 x 2 60 x x Ufo x 3 60 x x Ufo M4 1 x x x Ufo 5 1 x 5 60 x x Power- LED Tillbehör LED KONVERTER Konverten för Space LED-serien är en konstantspännings transformator som ger 350 ma konstantspänning. Max 20 meter ledning på sekundärsidan. Observera att konvertern måste vara spänningslös när armaturen kopplas på! SKARVSLADD Skarvsladdar och förgreningsuttag för LED-serien. Art nr E-nr Benämning Längd Utgångar Skarvsladd 1 m Skarvsladd 2 m Skarvsladd 3 m Förgreningsuttag Förgreningsuttag Avslutningsloop Kopplingsbox med skruvplint - 6 Art nr E-nr Watt Längd Bredd Höjd

92 LED Wallsquare LED Wallsquare LED är i princip samma produkt som Wallsquare open räfflad till utseendet, men med skillnaden att Wallsquare LED har som namnet avslöjar en LED-ljuskälla. fast Art nr E-nr Färg LED-färg Watt Kelvin Hålmått Yttermått Ljuskälla 2266 Alu 2267 Vit Vit x x 80 Power-LED Wallsquare Q LED Wallsquare Q LED är en fyrkantig armatur för infällnad i vägg. Armaturen fungerar utmärkt som exempelvis ledljus i en korridor eller trappa. Armaturen är försedd med dubbla frontglas som gör det möjligt att lägga in egentillverkade schabloner på exempelvis OH-papper mellan glasen. Art nr E-nr Färg LED-färg Watt Hålmått Yttermått Ljuskälla fast Vit Blå Alu Grön 1 77 x x 90 Power-LED Röd Amber UTGÅT T!! Frank Frank är en liten LED-armatur bestyckad med 0,25 watt eller 1 watt LED. Armaturen kan monteras i vägg eller fällas ned i mark. Ger en stark ljuspunkt och kan exempelvis användas som dekorationsbelysning, ledbelysning eller som signalljus. Matas via vanlig 12 volt konventionell transformator. Passar i en vanlig apparatdosa. Art nr E-nr Benämning Färg Watt Yttermått Höjd Hålmått Ljuskälla Vit Blå Grön 0,25 W Röd Amber Vit Blå Alu LED Grön 1 W Röd Amber 92

93 LED Willa Kraftfull LED-armatur med RGB-styrning eller vitt ljus. Med RGB-styrningen kan du få fram i princip vilken kulör som helst. Användbar vid ljussättning av exempelvis fasader och murar. Armaturen går att få med inbyggd styrenhet. Används tillsammans med Styrenhet Art nr: Beställningsvara. Art nr E-nr Färg LED Watt Höjd Längd Bredd Ljuskälla 1819 RGB Alu / Grå 1820 Vit 30 x LED Mir Armaturen kan användas under vatten och på land. Bestyckad med kraftfulla lysdioder med RGB-styrning eller vitt ljus. Med RGB-styrningen kan du få fram i princip vilken kulör som helst. Armaturen går att få med inbyggd styrenhet. Används tillsammans med Styrenhet Art nr: Beställningsvara. Art nr E-nr Färg LED Watt Höjd Ø Ljuskälla 1821 RGB Alu / Grå 1822 Vit 15 x LED Bar Kraftfull Led-armatur med RGB-styrning eller vitt ljus. Med RGB-styrningen kan du få fram i princip vilken kulör som helst. Användbar vid ljussättning av exempelvis fasader och murar. Armaturen går att få med inbyggd styrenhet. Används tillsammans med Styrenhet Art nr: Beställningsvara. ställbar 90 Art nr E-nr Färg LED Watt Höjd Längd Bredd Ljuskälla 1823 RGB Alu / Grå 1824 Vit 15 x LED ST YRENHET Används för ovanstående LED-armaturer med art nr: 1819, 1820, 1821, 1822, 1823 och Beställningsvara. Art nr E-nr Färg Watt Höjd Längd Bredd Ljuskälla 1818 Svart LED 93

94 TA K Infällt 94

95 TA K Infällt UTOMHUS BELYSNING I takt med att vi lägger allt mer vikt vid vår utomhusmiljö har möjligheterna för bra utomhusbelysning ökat. Med genomtänkt belysning kan du framhäva ditt hus form och gestaltning. Väl utförd blir den en viktig del av arkitekturen. En vacker utsikt blir även till en integrerad del av inomhusmiljön. Genom att lysa upp husets entréer skapar du en säker och välkomnande atmosfär efter mörkrets inbrott. Utomhusbelysning förlänger också möjligheten att vistas säkert och bekvämt i trädgården. Här kan du även skapa spännande effekter. Med uplights kan du exempelvis accentuera träd och buskars skulpturala former. 95

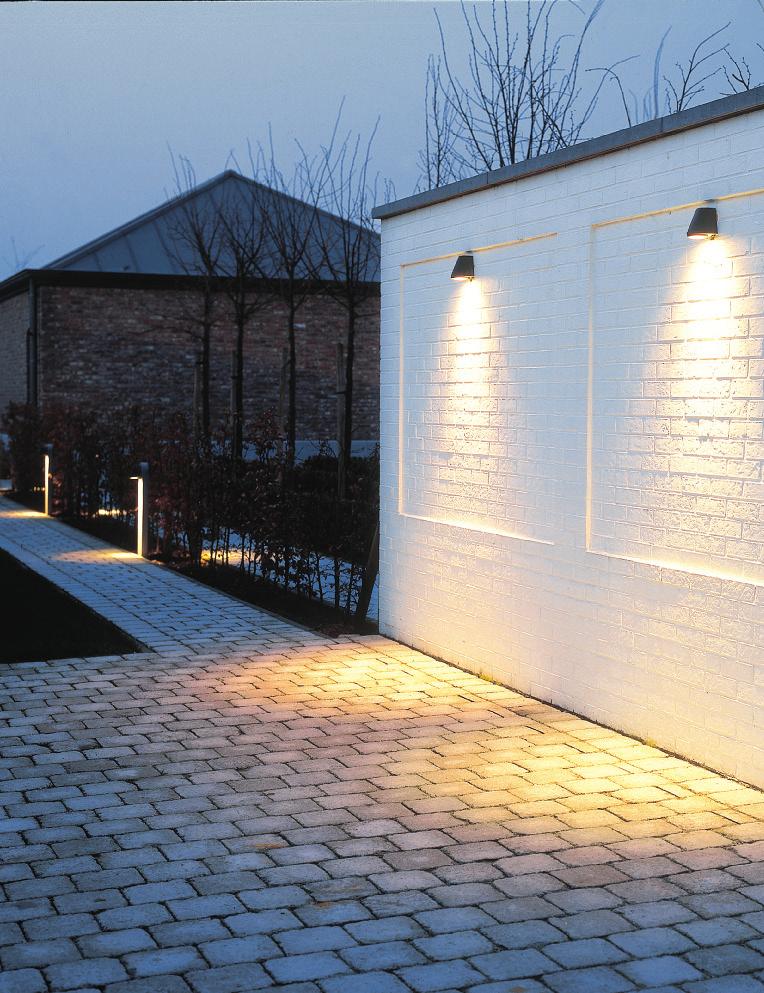

96 UTOMHUS Idag har det blivit allt vanligare att belysa husfasader, trädgårdar och allt som hör där till. Observera att du endast ska använda armaturer som är godkända för utomhusbruk och att det ställs speciella krav på utomhusinstallation för att den ska vara säker. När det gäller markarmaturer är det till exempel viktigt att armaturen står väldränerad och gärna på en plan yta och inte i en sänka där det kan samlas vatten. Vid inkopplingen av ledningarna är det extra viktigt att följa tillverkarens monteringsanvisning. Q-Bic Q-Bic pollare är en armatur i rostfritt stål och teak med en hög finish. I armaturen får det endast sitta alucoated ljuskällor. Beställningsvara. ställbar Art nr E-nr Armatur Färg Watt Sockel Höjd Bredd Ljuskälla Pollare 2 x x Mark Teak och rostfritt stål 2 x 35 GU5, x Vägg 2 x x 75 Alucoated Cobra Cobra är en elegant pollare i rostfritt stål bestyckad med 4 stycken 1 watt powerled. Levereras inklusive transformator. Beställningsvara. Art nr E-nr Armatur Färg Watt Höjd Längd Bredd Ljuskälla Pollare 600 Rostfritt stål 1 x Vägg LED 96

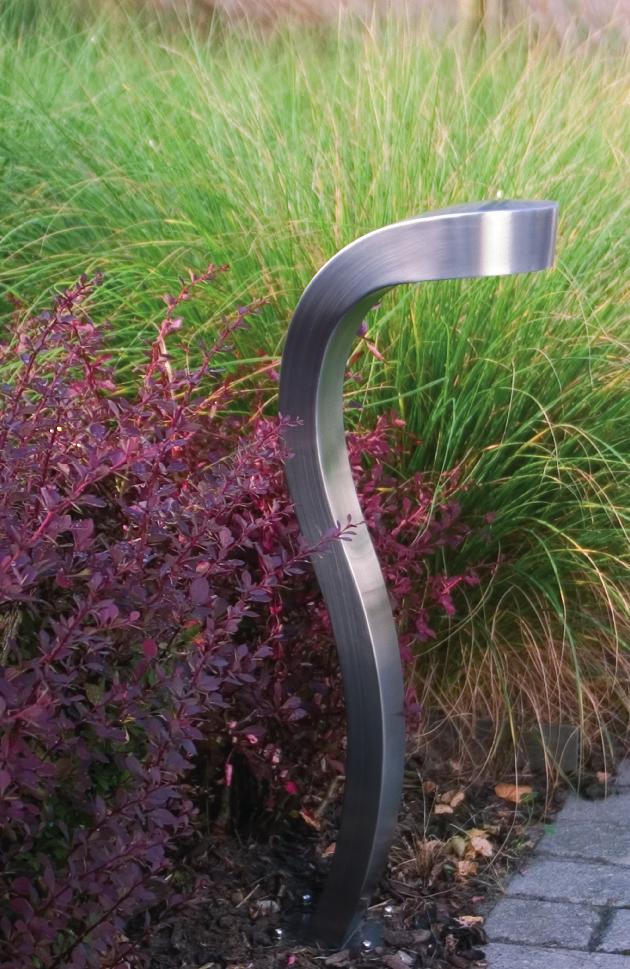

97 UTOMHUS Neptune Neptune är en högkvalitativ pollare i rostfritt stål i tidlös design. Passar utmärkt för både privata- och offentliga miljöer. Beställningsvara. Art nr E-nr Färg Watt Sockel Ø Höjd Ljuskälla Rostfritt stål 3 x 7 11 E TC-DSE Irony Armaturen Irony är tillverkad i gjutjärn med en hög andel koppar vilket gör att armaturen rostar och åldras på ett tilltalande sätt och ger varje armatur ett unikt utseende. Beställningsvara. Art nr E-nr Färg Watt Sockel Ø i botten Höjd Ljuskälla Rostat järn 2 x 7 11 E x TC-DSE 97

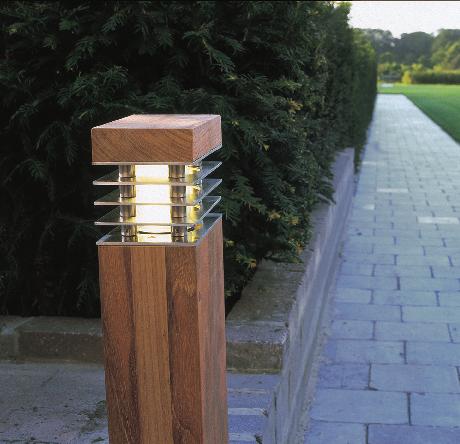

98 UTOMHUS Ellipse Ellipse är en stilren pollare som finns både i teak och granit. Armaturen bestyckas med kompaktlysrör för ett jämnt och fint ljus. Beställningsvara. Art nr E-nr Färg Watt Sockel Ø i botten Ø i toppen Höjd Ljuskälla Teak och rostfritt stål E x x Granit och rostfritt stål 700 TC-DSE Beamy Beamy är en väggarmartur i helgjutet gods. Beamy pollare består av Beamy-armaturen placerad på en pollare av teak eller granit. Beställningsvara. Art nr E-nr Armatur Färg Watt Sockel Höjd Längd Bredd Ljuskälla Antik mässing Vägg Legerad zink Pollare Teak och antik 35 GU5,3 mässing Granit och 700 legerad zink Alucoated Zurich Zurich är en stilfull pollare i tidlös design med ett mycket väl avbländat ljusflöde. Passar exempelvis utmärkt till uppfarter och tomtavgränsare. Art nr E-nr Färg Watt Sockel Diameter Höjd Ljuskälla Svart 100 E Normallampa 98

99 UTOMHUS 99

100 UTOMHUS Hydrofloor micro Hydrofloor micro är den minsta armaturen i Hydrofloor-serien. Gemensamt för alla armaturer är att de har en mycket hög kvalitet och finish. Armaturhuset är tillverkat i gjuten aluminium. Det härdade armaturglaset är klart och slagtåligt. Frontringen är tillverkad i borstat rostfritt stål. Inkommande ström kan kopplas på den medföljande 1 meter långa kabeln, eller dras direkt in i armaturen genom kabelförskruvningen som håller IP68 (PG7). Levereras exklusive transformator. Fast Art nr E-nr Färg Watt Sockel Ø Höjd Ljuskälla Rostfri 20 GU Kalljuslampa Hydrofloor micro Hydrofloor micro ingår i Hydrofloor-serien. Armaturhuset är tillverkat i gjuten aluminium. Det härdade armaturglaset är klart och slagtåligt. Istället för att skicka ljuset upp i luften gör den speciella fronten att ljuset sprids åt sidorna längs med marken. Inkommande ström kan kopplas direkt på den medföljande 1 meter långa kabeln, eller dras direkt in i armaturen genom kabelförskruvningen som håller IP68 (PG7), Micro 01 har en ljusöppning, Micro 02, två ljusöppningar, Micro 04, fyra ljusöppningar. Art nr E-nr Färg Benämning Watt Sockel Ø Höjd Ljuskälla Hydrofloor micro Alu Hydrofloor micro GU Kalljuslampa Hydrofloor micro 04 Hydrofloor mini IP67 Hydrofloor mini ingår i Hydrofloor-serien. Armaturhuset är tillverkat i gjuten aluminium. Det härdade armaturglaset är klart och slagtåligt. Frontringen är tillverkad i borstat rostfritt stål. Inkommande ström dras in i armaturen genom kabelförskruvningen som håller IP68 (PG11). Förskruvningen klarar kablar från 5 till 10 millimeter i diameter. Art nr E-nr Färg Watt Sockel Ø Höjd Ljuskälla Rostfri 35 GU5, Kalljuslampa 100

101 UTOMHUS Hydrofloor mini golv Hydrofloor mini golv ingår i Hydrofloor-serien. Armaturhuset är tillverkat i gjuten aluminium. Det härdade armaturglaset är klart och slagtåligt. Frontringen är tillverkad i borstat rostfritt stål. Ljuskällan är ställbar 15 grader och vridbar 45 grader, vilket ger dig en större flexibilitet i din ljussättning. Armaturen har så kallad Safe Touch-glas vilket innebär att temperaturen på glaset aldrig överstiger 75 grader. Brännbart material får ej finnas närmare än 0,5 meter i ljusriktningen på eller ovanför armaturen. Levereras exklusive transformator. Art nr E-nr Färg Watt Sockel Yttermått Höjd Ljuskälla Rostfri 10 GU5, Kalljuslampa Hydrofloor medium Hydrofloor medium ingår i Hydrofloor-serien. Armaturhuset är tillverkat i gjuten aluminium. Det härdade armaturglaset är klart och slagtåligt. Frontringen är tillverkad i borstat rostfritt stål. Levereras med inbyggd transformator av ringkärnetyp. Art nr E-nr Färg Watt Sockel Yttermått Höjd Ljuskälla Rostfri 50 G AR111 Hydrofloor medium Hydrofloor medium ingår i Hydrofloor-serien. Armaturhuset är tillverkat i gjuten aluminium. Det härdade armaturglaset är frostat och slagtåligt. Frontringen är tillverkad i borstat rostfritt stål. Inbyggd transformator och drivdon för ljuskällan. Art nr E-nr Färg Watt Sockel Yttermått Höjd Ljuskälla Rostfri 10 G24d Kompaktlysrör 101

102 UTOMHUS Hydrofloor Compact En mycket liten markarmatur för nätspänningshalogen. Dubbla PG-anslutningar gör armaturen möjlig för seriekoppling. Markringen är i rostfritt stål med ett klart glas. Armaturen är överkörningsbar med upp till 5 ton i 20 km/h. Art nr E-nr Färg Watt Sockel Ø Höjd Ljuskälla 2233 Rostfritt stål 35 GU Alucoated Hydrotwin Hydrotwin är en liten markarmatur med dubbla ljuskällor och PG-anslutningar. Armaturhuset består av gjuten aluminium och rostfri markring. Armaturen är överkörningsbar med upp till 5 ton i 20 km/h. ställbar 15 Art nr E-nr Färg Watt Sockel Längd Bredd Höjd Ljuskälla 2234 Rostfritt stål 2 x 35 GU Alucoated 102

103 UTOMHUS Hydrocap Hydrocap ingår i Hydrofloor-serien. Armaturhuset är tillverkat i gjuten aluminium. Det härdade armaturglaset är klart och slagtåligt. Frontringen är tillverkad i gjuten aluminium och finns med 1, 2 eller 8 ljusöppningar. Ljusöppningarna skickar ljuset längs med marken och skapar en dekorativ effekt. Armaturen levereras med inbyggd transformator och drivdon. Överkörningsbar 2000 kilo, max 25 km/h. Art nr E-nr Benämning Färg Watt Sockel Ø Höjd Ljuskälla en ljusöppning två ljusöppningar åtta ljusöppningar Alu 10 G24d Kompaktlysrör Zermatt [ GLP20 ] Zermatt levereras med en inbyggd transformator samt 3 meter ledning med jordad kontakt. Armaturen har kapslingsklass IP66. Levereras komplett med ljuskälla, vinkelfäste och jordspett. ställbar Art nr E-nr Färg Watt Sockel Höjd Ljuskälla Svart Grå 20 GU5,3 138 exkl. fäste Kalljuslampa Sub kit Sub kit är kompletta paket med 1 eller 3 SUB20-armaturer kopplade till en IP66-transformator. Varje armatur är bestyckad med en 20 watts ljuskälla och har 3 meter ledning. Armaturerna (IP68) kan användas under vatten upp till en meters djup. Transformatorn får ej placeras under vatten. Jordspett och vinkelfäste medföljer varje armatur. ställbar Art nr E-nr Färg Watt Sockel Ljuskälla Svart x 20 GU5,3 Kalljuslampa 103

104 TA UTOMHUS K Infällt Lusanne Lusanne är en robust utomhusspotlight som tål tufft klimat. Passar utmärkt för att belysa fasader, buskage och träd. Till Lusanne finns även tillbehören bländkeps och lamellraster. ställbar Art nr E-nr Färg Watt Sockel Längd Bredd Höjd exkl. fäste Ljuskälla 2365 Svart 100 E PAR-30 Tillbehör B L ÄNDKEPS, L A M ELLR A S T ER T ILL LUSANNE Art nr E-nr Benämning 2378 Bländkeps 2379 Lamellraster B L ÄNDSK Y D D T ILL SUB & ZER M AT T Bländskydd som sätts fast på SUB eller GLP-armaturen. Art nr E-nr Färg Svart M O N T ER INGSPL AT TA FÖ R SUB Monteringsplatta för trädgårdsdamm. Montera SUB-armaturen på monteringsplattan. Placera sedan en sten eller dylikt på plattan för att få armaturen att sjunka till botten (max en meters djup). Art nr E-nr Färg Svart 104

105 UTOMHUS Omega Omega är en utomhusarmatur i gjuten massivt rostfritt stål för högsta möjliga kvalitet. Armaturen har både upp- och nedljus, vilket ger ett fint ljusspel på exempelvis en husfasad. För att armaturen ska tåla extrema klimatförhållanden bör den en gång per år smörjas in med olja. Armaturen går att få både för 12 volt GU5,3 och 230 volt G9. Beställningsvara. fast Art nr E-nr Färg Sockel Watt Diameter Höjd Djup Ljuskälla GU5,3 35 Alucoated Rostfritt stål G9 25 Halogen Menton 1 utomhus [ KUB 2 ] Menton 1 utomhus är utomhusarmatur för väggmontage. Armaturen ger nedåtljus. Kan exempelvis användas till fasadbelysning. Den nya generationen av Menton 1, 4662 är anpassad för både halogen samt Megamans lågenergi 7-11W. Art nr E-nr Färg Watt Sockel Höjd Ljuskälla GU5,3 / 12 V Kalljuslampa Alu GU10 / 230 V Alucoated Menton 2 utomhus [ KUB 1 ] Menton 2 är utomhusarmatur för väggmontage. Armaturen ger både ljus uppåt och nedåt. Kan exempelvis användas till fasadbelysning. Den nya generationen av Menton 2, 4663 är anpassad för både halogen samt Megamans lågenergi 7-11W. Fast Art nr E-nr Färg Watt Sockel Höjd Ljuskälla GU5,3 / 12 V Kalljuslampa Alu GU10 / 230 V Alucoated 105

106 TRANSFORMATORER & TILLBEHÖR T R A N S F O R M ATO R E R & T I L L B E H Ö R Maxels sortiment av transformatorer används för att omvandla spänningen från 230 till volt för att driva lågvolts halogenbelysning. Transformatorn sitter oftast i, eller i direkt anslutning till, en armatur och är en förutsättning för att driva exempelvis en ljuskälla av metallhalogen. Transformatorer Vår nya serie elektroniska transformatorer innehåller många fördelar. På samtliga transformatorer i M-serien lämnar vi 5-års garanti. Maxels nya 60-wattare är exempelvis en av de minsta på marknaden. Art nr E-nr Benämning Färg Watt IP-klass TA-värde Längd Bredd Höjd M Ø M M ,6 38,6 28,5 Vit M ,6 38,6 28, M M DC Transformatorer Maxels nya serie DC-transformatorer (likspänning) gör det möjligt att ha en matningslängd på sekundärsidan på över 10 meter. Detta ökar möjligheterna runt elektroniska installationer. Dimensionera kabelarean efter belastning. Art nr E-nr Benämning Färg Watt IP-klass TA-värde Längd Bredd Höjd M105-DC Vit M150-DC

107 TRANSFORMATORER & TILLBEHÖR Konventionell transformator 11,3 V Fast installation. Sekundär avsäkring 3 x 5 ampere. Art nr E-nr Benämning Färg Höjd Längd / Bredd ,3 V 60 VA ,3 V 80 VA Vit x ,3 V 105 VA Konventionell transformator 24 V Fast installation. Art nr E-nr Benämning Färg Höjd Längd / Bredd V 60 VA V 80 VA Vit x V 105 VA Konventionell transformator 11,3 V Fast installation. Kan kompletteras med säkringsbox. Art nr E-nr Benämning Färg Höjd Längd / Bredd ,3 V 150 VA ,3 V 200 VA Vit x ,3 V 300 VA Konventionell transformator 11,3 V Fast installation. Sekundär automatsäkring. Art nr E-nr Benämning Färg Höjd Längd / Bredd ,3 V 150 VA ,3 V 200 VA Vit x ,3 V 300 VA Konventionell transformator 24 V Fast installation. Kan kompletteras med säkringsbox. Art nr E-nr Benämning Färg Höjd Längd / Bredd V 150 VA V 200 VA Vit x V 300 VA 107

108 TRANSFORMATORER & TILLBEHÖR DRIVDON Säkringsbox Säkringsbox med bilsäkring. Art nr E-nr Benämning Färg Höjd Längd / Bredd Säkringsbox 6 x 50 W 5 AA Vit x 117 Drivdon Art nr E-nr Benämning VA Drivdon 4483 Philips HID-PVC / I (avlastad) Philips HID-PVC / I (avlastad) Osram PTI-70/ v. (avlastad) 70 Elektroniskt 4489 Osram PTI-35/ v. (avlastad) 35 Plug in Transformator Art nr E-nr Färg VA Svart Vit Svart Vit Transformator Frog Transformator Frog håller en hög skyddsklass för att klara av att ge exempelvis markarmaturer lågvolt. Frog är en transformator av ringkärnetyp (dvs. konventionell). Transformatorn finns från voltampere, där 100 och 300 voltampere är beställningsvara. Art nr E-nr Färg Diameter Höjd exkl. kabel VA * Svart * * Beställningsvara. 108

109 TRANSFORMATORER & TILLBEHÖR Sladdställ och snabbkopplingar Art nr E-nr Benämning Färg Längd ,5 m 2 x 0,75 EU-stick Vit ,5 m 2 x 0,75 EU-stick Svart ,5 m 2 x 0,75 HS-stick Vit ,5 m 2 x 0,75 HS-stick Svart 5520 LVH-Hane alv Vit LVH-hona alv Vit 2000 Ljuskällor REFLEKTO Detta är en ljuskälla av alucoated-typ. Det innebär att det finns ett aluminiumskikt i reflektorn som gör att värmen skjuts framåt. Detta är en stor fördel i infällda armaturer eftersom man får bort värmen från undertaket och minskar risken för fukt och kondensproblem. Livslängden är 3500 h. Art nr E-nr Benämning Watt Ljuskälla W W W W W W W V Alucoated W W W W W LED LJUSKÄLLOR (230 V) Art nr E-nr Benämning Färg Watt Sockel Ljuskälla 8480 Vit 8481 Blå 8482 Grön 2 W 8483 Röd 8475 LED ljuskälla Vit GU10 LED 8476 Blå 8477 Röd 1 W 8478 Grön 109

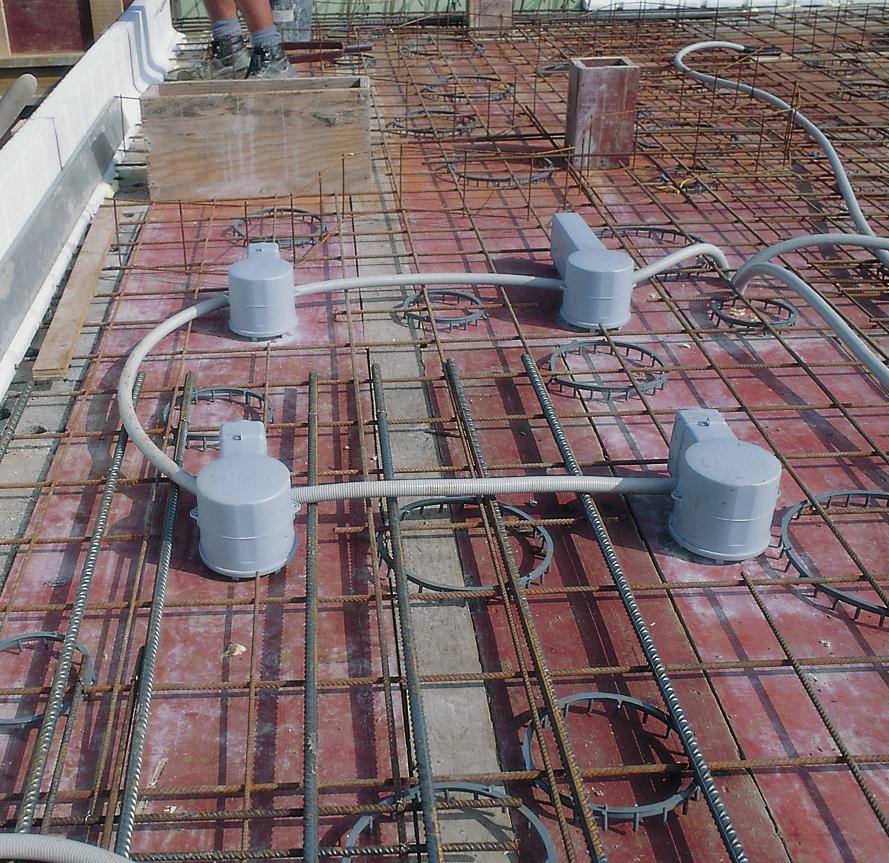

110 Skapa rum för ljus och ljud VÅ R A VA R U M Ä R K E N K A I S E R 110

111 För dolda ljus- och ljudinstallationer i betongtak Med lite planering och ingjutningsboxar trollar du bort allt utom det väsentliga. Inga kablar eller installationer blir synliga i taket. Dessutom får du en säker och flexibel lösning för framtiden. Kaiser erbjuder ett moduluppbyggt program med ingjutningsboxar för diskret installation. Belysning, högtalare, brandvarnare, kontrollpaneler och andra tekniska produkter integrerar du enkelt, säkert och snyggt i tak och väggar av prefabricerad eller platsgjuten betong. Snyggast utan undertak Visst är det praktiskt med undertak, men de är inte alltid så estetiskt tilltalande. Dessutom innebär de också en hel del merarbete och kostnader jämfört med om du planerar ljus och ljud ordentligt från början. Med alla elektriska installationer infällda får du en betydligt elegantare lösning som dessutom är helt framtidssäker. Konstruktionen ger dig full flexibilitet och fria möjligheter för nya ljus- och ljudinstallationer. Vi bistår dig i planeringsarbetet Kaisers forskning och utveckling har under sin drygt hundraåriga historia ofta satt normen i branschen. Kontinuerliga laboratorietester borgar dessutom för att aktuella föreskrifter och direktiv efterlevs. Så tänk till innan du bygger nästa gång, och planera för infällda installationer. Kontakta oss, så hjälper vi dig att välja rätt produkter. Vi bistår dig gärna i planeringsfasen, utvecklar fungerande lösningar och ger dig råd i installationsfrågor, även på byggplatsen. Vi ger dig även de verktyg du behöver för projektets alla delar. 111

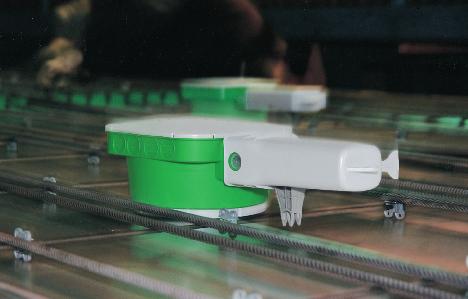

112 HaloX-O HaloX-O för platsgjuten betong är ett omfattande system för en mängd användningsområden. Möjligheterna är obegränsade med exempelvis sex runda frontdelar med fasta öppningsmått, två kva dra tiska frontdelar, med bland annat gipsfiberfrontdel för individuella monteringsöppningar. De variabla tunnelmodulerna och för längningsringarna ger dig dessutom möjlighet att använda lågvoltsbelysning och belysning med större monteringsdjup. Eftermontera i prefabricerade betongtak med hjälp av monteringssatsen HaloX-O. När ett borrhål gjorts i taket förlänger du dosan med 30 millimeter. Med hjälp av stödlagret i monteringssatsen skapar du en monteringsenhet som placeras i jämnhöjd med takets underkant (använder du dosa med trafotunnel ska stödfötterna tas bort). Efter eldragningen slutför du gjutningen direkt. 11 2

113 Hus Korttunnel Förlängningsring Rund frontdel Öppningsring Min Ø öppning Takutgång min Ø min. Ø Trafotunnel Rund och kvadratisk frontdel med tätning av elastomer Universalfrontdel med öppningsmått Ø mm Ø68 mm 75 mm 80 mm Ø75 mm 82 mm 87 mm Ø80 mm 87 mm 92 mm Ø85 mm 92 mm 97 mm Ø95 mm 102 mm 107 mm Ø100 mm 107 mm 112 mm 68x68 mm 75x75 mm 80x80 mm 75x75 mm 82x82 mm 87x87 mm Monteringssats för eftermontering i skivtak Ø 100 mm. Universalfront med armerad gips Ø Ø mm HaloX-O Art nr E-nr Benämning 9050* HaloX-O, Hus 9051* HaloX-O, Hus med trafotunnel 9052* HaloX-O, Hus med korttunnel 9053* HaloX-O, trafo- & korttunnelsförlängning 9062* HaloX-O, universalfrontdel med gipsfiberplatta * Beställ Kaiser katalogen Fritt spelrum för ett mer detaljerat sortiment och beskrivning på info@maxel.se alternativt

114 HaloX-P HaloX-P för prefabricerade betongtak finns i tre olika varianter för motsvarande monteringsmetoder. Alla tre versionerna kan användas vid en taktjocklek på minst 160 millimeter. Maximalt takparti uppgår till 100 millimeter vid full måttutjämning under läggning av prefabricerade betongelement på byggplatsen. Den alternativa transformatortunneln möjliggör montering av lågvoltsbelysning med transformator. Metod 1: Med gipsfiberplatta Den här versionen fixeras och gjuts vid beklädnaden på betongfabriken. Efter eldragning och färdigställande av taket på byggplatsen läggs takpartierna exakt på plats. I anslutning till detta skärs monteringsöppningarna ut i gipsfiberplattan och dosornas botten. Belysning och transformator kan monteras utan extra efterarbete. Metod 2: Med monteringsplatta Boxarna sätts fast och gjuts in i prefabelementen vid beklädnaden på betongfabriken. Efter eldragning och färdigställande av taket på byggplatsen avlägsnas moterings plattorna och takpartierna läggs exakt på plats. I anslutning till detta skärs monteringsöppningarna ut i dosornas botten och kvarvarande ytor spacklas igen. 114

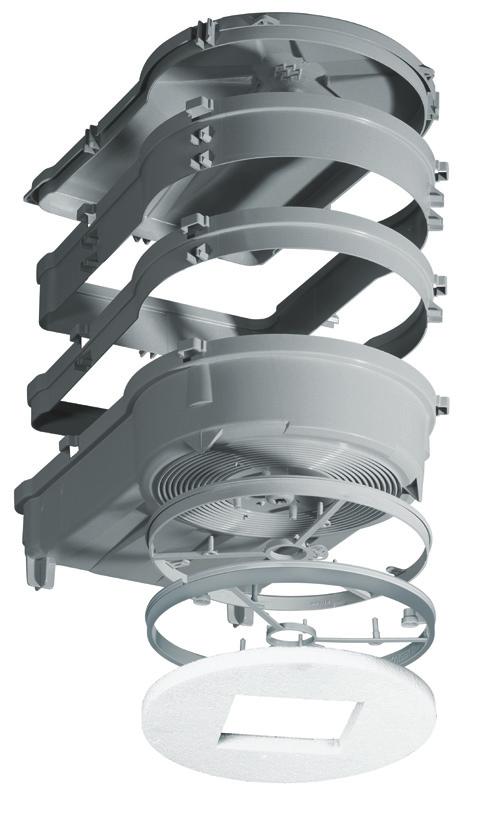

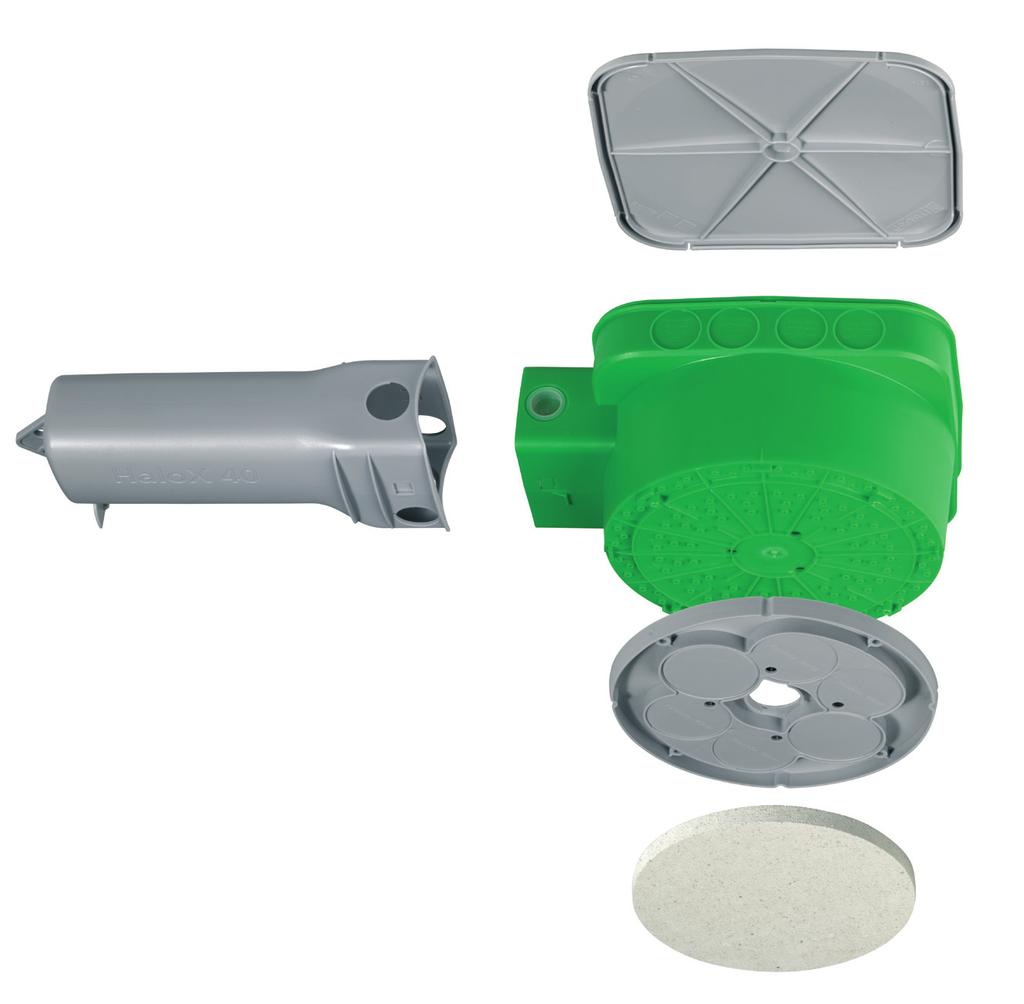

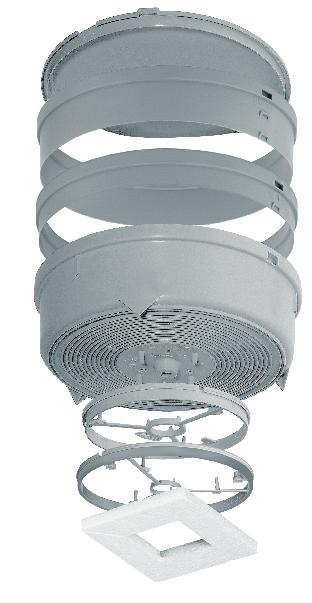

115 Baksida Hus Trafotunnel Monteringsplatta Gipsfiberplatta Ø 175 Ø Hus utan tunneltillsats med monteringsplatta. Hus med tunneltillsats och trafotunnel för lågvoltsarmaturer. Hus med gipsfiberplatta. HaloX-P Art nr E-nr Benämning 9080* HaloX-P. Hus med gipsplatta 9081* HaloX-P. Hus med gipsfiberplatta och trafotunnel 9082* HaloX-P. Hus med monteringsplatta 9083* HaloX-P. Hus med monteringsplatta och trafotunnel * Beställ Kaiser katalogen Fritt spelrum för ett mer detaljerat sortiment och beskrivning på info@maxel.se alternativt

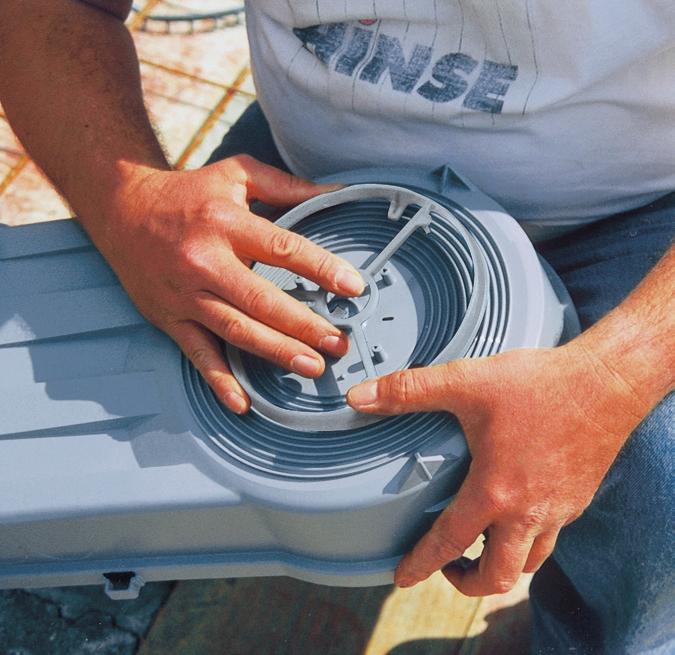

116 KompaX KompaX 1 KompaX-systemet är anpassat för prefabricerad och platsgjuten betong och finns i tre olika utföranden, KompaX 1, 2 och 3. Med ett flertal frontringar med fasta öppningsmått, frontringar av elastomer för glasbetong och individuellt anpassningsbara formdelar av styropor har du alla tänkbara möjligheter. Monteringsdjup för belysning och högtalare upp till 200 millimeter kan enkelt anpassas till taktjocklekar från 300 millimeter. Systemet KompaX-3 möjliggör förutom takmontering även installation i platsgjutna och prefabricerade betongväggar. Infälld montering med KompaX är robust och har mycket hög formstabilitet. Den speciella konstruktionen i plast av hög kvalitet håller för både dynamiska krafter under bearbetningen och tuffa arbetsförhållanden på byggarbetsplatsen KompaX 1 Ingjutningsbox för belysning och högtalare För taktjocklekar mellan mm 11 6 Inbyggnadsdjupet för belysning och högtalare är upp till 200 mm Utgångshål i tak mellan mm 131 Ø 440

117 TA K Infällt 470 Baksida Mellanram, 50 mm Mellanram 25 mm Box Frontring med tätningar elastomer Formdel av styropor. Ytterligare individuella former och mått kan levereras på begäran KompaX 2 Ingjutningsbox för belysning och högtalare För taktjocklekar mellan mm Inbyggnadsdjupet för belysning och högtalare är upp till 200 mm Utgångshål i tak mellan mm Takutgång Min. öppning Min. öppning 100 mm 107 mm 112 mm 125 mm 132 mm 137 mm 145 mm 152 mm 157 mm 160 mm 167 mm 172 mm 165 mm 172 mm 177 mm 180 mm 187 mm 192 mm 190 mm 197 mm 202 mm 200 mm 207 mm 212 mm 131 KompaX 3 Ingjutningsbox för belysning och högtalare Ø 290 För prefabricerade tak och väggar För tak- och väggtjocklekar från 160 mm Baksida Mellanram, 50 mm Mellanram, 25 mm Inbyggnadsdjupet för belysning och högtalare är upp till 200 mm Utgångshål i tak och väggar mellan mm (platsgjutning) och mm (prefabricerad) Box Frontring med tätningar elastomer 111 Takutgång Min. öppning Min. öppning 100 mm 107 mm 112 mm 125 mm 132 mm 137 mm 145 mm 152 mm 157 mm 160 mm 167 mm 172 mm 165 mm 172 mm 177 mm 180 mm 187 mm 192 mm 190 mm 197 mm 202 mm 200 mm 207 mm 212 mm 215 mm 222 mm 227 mm Formdel av styropor. Ytterligare individuella former och mått kan levereras på begäran Ø 300 KompaX Art nr E-nr Benämning 9120* KompaX-1, Hus för montering i platsgjutna betongtak 9134* KompaX-2, Hus för montering i platsgjutna betongtak 9100* KompaX-3, Hus för montering i platsgjutna betongtak * Beställ Kaiser katalogen Fritt spelrum för ett mer detaljerat sortiment och beskrivning på info@maxel.se alternativt

118 STENG Steng belysningssystem kombinerar avancerad teknik med enkelhet och attraktiv design. Steng bygger de flesta av sina produkter kring sitt unika plug-in-system, vilket ger en modulär frihet för mänger av användningsområden. Du kan kombinera olika fästen, skenor och armar med en mängd ljuskällor, skärmar och diffuserare. Du kan alltså fritt skapa din egen fristående, väggeller takmonterade armaturkombination. Stengs produkter är representerade under flera av denna katalogs kapitel och utmärker sig ofta med sin rena och exklusiva utformning. Vill du ta del av Stengs kompletta sortiment, hör av dig till oss så skickar vi Stengs katalog. Du kan även hämta den i pdf-format på vår hemsida. 118

119 ROYAL BOTANIA Royal Botania grundades av två ingenjörer, Kris Van Puyvelde och Frank Boschman, som delade samma vision att bygga en möbelkollektion för utomhusbruk baserad på egen design, hög kvalitet, komfort och perfekt service. Royal Botanias ursprungliga produktserie med exklusiva utemöbler av teak av högsta Javakvalitet blev snart en succé. Sortimentet har på senare år utökats till utemöbler i modernare material. Samt givetvis Royal Botanias utsökta armaturer för utomhusbelysning, som du hittar under kapitlet Utomhusbelysning. Här finner du väldesignade armaturer i fina material som mässing, rostfritt stål, gjutjärn, granit och givetvis teakträ. Beställ gärna Royal Botanias kompletta katalog av oss. 119

120 MEGAMAN Energibesparing och design går inte alltid hand i hand. Lågenergilampor brukar vara stora och klumpiga och ge ett kallt och blått ljus. Men inte nu längre. Megaman en av världens främsta tillverkare av energisparande ljuskällor producerar en lång rad unika och innovativa lågenergiprodukter. Från ljuskällor som kan användas till i stort sätt alla existerande armaturer, till nya spännande armaturer. Detta gör det möjligt för dig som uppskattar snygg design att välja en energibesparande belysningslösning utan att kompromissa om storlek och stil. Livslängden på dessa produkter är väsentligt längre än för traditionella glödlampor och du kan spara flera hundra kronor per ljuskälla och år. Då belysning representerar en femtedel av världens totala energiförbrukning finns här även starka miljöargument att ta fasta på. FOZZ Fozz är en spännande tillverkare som är ledande på energioptimerad belysning. I nära samarbete med Megaman drar de fördelar av deras expertis när det gäller utvecklingen av tekniskt avancerade armaturer med den senaste energisparande tekniken. Med Fozz nytänkande belysningslösningar kan vi idag erbjuda såväl konsumenter som proffs stilrena armaturer som rimmar med morgondagens krav och förväntningar på miljötänkande. Alla Fozz produkter är RoHS-anpassade och fullständigt återanvändningsbara. Installationen är snabb och enkel. 120

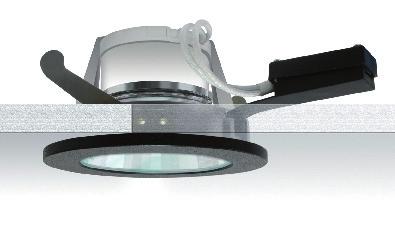

121 Vog Vog är en justerbar downlight för lågenergi. I armaturen ingår det en ljuskälla på 3000 Kelvin. ställbar Art nr E-nr Färg Watt Sockel Hålmått Yttermått Höjd Ljuskälla Vit Borstad nickel 9 GU Lågenergi Stil Stil är en justerbar downlight för lågenergi med lågt inbyggnadsmått. Eftersom ljuskällan inte utvecklar någon värme bakåt så kan armaturen placeras i undertak i isoleringen utan säkerhetsbox. I armaturen ingår det en ljuskälla på 3000 Kelvin. ställbar Art nr E-nr Färg Watt Sockel Hålmått Yttermått Höjd Ljuskälla Vit Matt krom 9 GX Lågenergi Opera Opera är en downlight för lågenergi med hög skyddsklass, vilket gör det möjligt att placera armaturen i våtutrymmen som till exempel badrum eller utomhus i takfoten. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Watt Sockel Hålmått Yttermått Höjd Ljuskälla Vit Matt krom 9 GU Lågenergi 121

122 Planet [ HYDR A ] Planet hydra är en downlight för lågenergi med hög skyddsklass, vilket gör det möjligt att placera armaturen i våtutrymmen som till exempel badrum eller utomhus i takfoten. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Watt Sockel Hålmått Yttermått Höjd Ljuskälla Vit 13 GX Lågenergi Planet [ GAIA ] Planet gaia är en downlight som passar utmärkt för miljöer där armaturen ska lysa i långa perioder. Med endast en 15 watts ljuskälla håller man ned energiförbrukningen samtidigt som man får ett bra ljus. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Sockel Watt Hålmått Yttermått Höjd Ljuskälla Vit E Lågenergi Arko Arko är en armatur för utanpåliggande montering som håller en hög skyddsklass. Armaturen passar utmärkt i utomhusmiljöer för såväl tak- som väggmontering. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Sockel Watt Diameter Djup Ljuskälla Matt silver GX Lågenergi 122

123 Halo Halo är en armatur för utanpåliggande montering som håller en hög skyddsklass. Armaturen passar utmärkt i utomhusmiljöer för vägg- och murmontering. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Sockel Watt Diameter Djup Ljuskälla Matt silver GX Lågenergi Arizona Arizona är en väggarmatur för inomhusmiljö. Armaturen finns i två olika utföranden, dels med endast nerljus och med uppoch nerljus. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Benämning Färg Sockel Watt Djup Bredd Höjd Ljuskälla Arizona Matt silver GX Arizona 2 2 X 9 96 Lågenergi Louisiana Lousiana är en väggarmatur för utomhusmiljö. Armaturen finns i två olika utföranden, dels med nerljus och dels med upp- och nerljus. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Benämning Färg Sockel Watt Djup Bredd Höjd Ljuskälla Louisiana Matt silver GX Louisiana 2 2 X Lågenergi 123

124 Ice [ RUND MAR K ] Ice rund mark är en markarmatur för utomhusmiljö. Armaturen är försedd med både ingående och utgående anslutning vilket gör att man enkelt kan seriekoppla den. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Sockel Watt Ø i toppen Ø i botten Höjd Ljuskälla Rostfritt stål GX Lågenergi Ice [ F Y R K AN T I G MAR K ] Ice fyrkantig mark är en markarmatur för utomhusmiljö. Armaturen är försedd med både ingående och utgående anslutning vilket gör att man enkelt kan seriekoppla den. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Sockel Watt Ø i toppen Ø i botten Höjd Ljuskälla Rostfritt stål GX Lågenergi 124

125 Advant J Advant J är en robust byggstrålkastare trots sin ringa vikt på 2,8 kilo. Armaturen kan bestyckas med max 4 x 18 watts lågenergi ljuskällor och har ett integrerat uttag, vilket gör att det är möjligt att koppla ihop flera armaturer. I armaturen ingår det en ljuskälla på 3000 Kelvin. ställbar Art nr E-nr Färg Sockel Watt Längd Bredd Höjd Ljuskälla Svart G24q2 4 X Lågenergi Palmlite, Palmlite Plus Palmlite är en väldigt slimmad och enkel armatur från MEGA- MAN, som ger ett behagligt och värmefritt ljus. Palmlite är ett perfekt alternativ till halogen armaturer, när du exempelvis vill placera en armatur i en garderob, under ett skåp eller annan möbel. Palmlite plus levereras med strömbrytare. I armaturen ingår det en ljuskälla på 3000 Kelvin. fast Art nr E-nr Färg Benämn. Sockel Watt Diameter Djup Ljuskälla Palmlite Vit Palmlite plus GX Lågenergi Teka TEKA är en utomhusarmatur med markspett och bländskydd. I armaturen ingår det en ljuskälla på 3000 Kelvin. ställbar Art nr E-nr Färg Sockel Watt Diameter Höjd Ljuskälla Svart G24q Lågenergi 125

126 Om ljussättning Artificiellt ljus är ett komplement och substitut till det naturliga ljuset. Särskilt på våra nordiska breddgrader där ljus är en bristvara under stora delar av året. Det artificiella ljuset hjälper oss att fungera säkert, praktiskt och bekvämt när det är mörkt eller mulet ute. Det förstärker arkitektoniska och dekorativa detaljer, accentuerar material och avslöjar texturer. Kort sagt det skapar stämning. Den mest utsökta inredning kommer aldrig till sin rätt i ett naket lysrörsljus. Likväl lämpar sig inte den allra vackraste designerlampan över favoritfåtöljen om den inte duger att läsa tidningen med. Det handlar förstås om att balansera de estetiska och praktiska kraven. T I P S V I D P L A N E R I N G Vare sig du bygger nytt eller renoverar är det bra att tänka på el och belysningen tidigt i planeringsarbetet. Framför allt behöver du välja armaturtyp och placering så att den elektriska installationen kan färdigställas. Att välja specifik armatur och ljuskälla kan du göra senare. I ett hem eller på ett kontor är det bra att ljussätta för en viss flexibilitet. Behoven kan ju komma att skifta längre fram. När du planerar infrastrukturen, tänk på följande Se till att du installerar extra vägguttag för framtida behov. Placera strömbrytare så de är enkla att nå vid ingången till varje rum Enskilda armaturer i samma rum kan styras från samma strömbrytare eller dimmer. Vissa ljustyper kräver transformatorer. Tid- eller ljusstyrning kan addera säkerhet. VA R I E R A B E LY S N I N G E N Flera ljuskällor ger ett mysigare intryck än en enda stor. Tänk på att skapa ljus i olika nivåer, det vill säga inte bara ljus ifrån taket. Genom att använda dig av dimmers och många ljuskällor kan du få den belysning som passar för stunden och anpassa styrkan efter det naturliga ljuset. Använd gärna riktbara spotlights när du vill framhäva en tavla, staty eller en läsfåtölj. Infällda spotlights i taket ger rummet ett lyft. Går dessa att rikta så ökar möjligheterna att få fram spännande skuggor och ljuskäglor. Genom att reflektera ljus på en stor del av väggen eller taket skapar du en känsla av utvidgning och rymd. B R A L J U S I KÖ K O C H M AT R U M I ett kök sker en mängd olika aktiviteter som alla kräver olika typer av ljus och belysning. Det behövs bra arbetsbelysning över diskbänk och arbetsytor, ett jämnt allmänljus vid städning och dekorativ och mysig stämningsbelysning vid måltiderna. Som allmänljus är infällda downlights ett bra alternativ. De ska sprida ljuset jämnt i rummet, jämna ut kontraster och skapa mjuka övergångar mellan mörka och ljusa ytor. Bäst är en väl avbländad armatur, där ljuskällan sitter långt in i armaturen. Komplettera med arbetsbelysning och dekorativt ljus för stämningens skull. 126

127 TA K Infällt A R B E T S B E LY S N I N G I KÖ K Det krävs bra arbetsbelysning över diskbänken, arbetsbänk, spis och köksbord. Använd infällda spotlights, möbelpuckar eller ljuslister under köksskåpen. Spotlights och möbelpuckar placeras med ett regelbundet mellanrum om ca 40 centimeter. Då får du ett jämnt ljus på arbetsytan, och ett levande ljus på väggen. Installerar du en dimmer kan du välja mellan arbetsljus eller mysigt stämningsljus. För att få tillräckligt mycket arbetsljus bör du välja en modell som klarar 20 watt, de bygger oftast mer på höjden men ger i gengäld mycket mer ljus. Armaturer ska placeras långt fram, nästan direkt under skåpluckorna. Sitter de för långt in kan reflexer från diskbänken blända. Tänk på att ett mörkt kakel mellan skåp och arbetsbänk stjäl en tredjedel av bänkbelysningen jämfört med ett ljust kakel. Ö V E R M AT B O R D E T Över matbordet placerar du lämpligen en dekorativ pendlad armatur. En dimmer är bra så att du kan variera ljusstyrka beroende på det naturliga ljuset. Djupa skärmar eller frostat glas som döljer glödlampan är behagligt för ögonen. Placera armaturen på en sådan höjd att den inte bländar. Har du ett långt och stort matbord är en naturlig lösning att hänga två eller till och med tre likadana armaturer på rad. Vid köksbordet krävs ljus för olika aktiviteter. Den ska fungera när du läser tidningen, äter och när du vill bjuda på en mysig och stämningsfull middag. L J U S B E H A N D L I N G Vår omgivning blir uppenbar tack vare ljuset. Funktionen hos seendet är komplicerad och sammansatt. Det förstår vi när vi tänker på att vi måste kunna se och uppfatta exempelvis rörelse, hastighet, riktning, avstånd och storlek. För att förstå hur ljuset ger oss information måste vi ha ett språk för att beskriva det, en ljusets grammatik. L J U S E T S O L I K A E G E N S K A P E R St yrk a och intensitet Belysningens styrka mäts i enheten lux. Det är ett mått på hur mycket ljus som tillförs. Däremot säger belysningsstyrkan inget om hur ljus eller mörk vi uppfattar omgivningen. Det vi upplever är ljushet. Där inverkar ögats adaptation anpassning till ljus hur ytor och föremål reflekterar ljus, omgivande ljusa och mörka ytor och givetvis belysningsstyrkan. Människan fungerar inom mycket varierande ljusförhållanden. Under en stjärnklar natt är belysningsstyrkan i storleksordningen 0,01 lux. I det ljuset klarar vi av att orientera oss men inte mycket mer. I starkt solljus kan belysningsstyrkan uppgå till lux. Försöker vi läsa när det är så ljust upplever vi obehag och kisar. Samma obehag kan vi uppleva när vi sitter vid ett bord med vit duk utomhus eller att väggarna och möblerna på uteplatsen är vita. De krav på belysningsstyrka på mellan 100 och 1000 lux, som rekommenderas för olika arbetsuppgifter, är huvudsakligen satta som en kompromiss mellan vad som är ekonomiskt försvarbart och komfortabelt ur arbetssynpunkt. Att påstå att 700 lux är väsentligt bättre för läsning än 500 lux är ovidkommande. Däremot kan andra egenskaper som låg bländning och lämpligt ljusinfall ha mycket stor betydelse för synkomforten. 127

128 TA K Infällt Ljusets styrka upplever vi till mycket stor del genom dess variation. Det vill säga ett slags ljusare än eller mörkare än. Går vi exempelvis inifrån och ut upplever vi att det är ljust ute och inte att det var mörkt inne. Omvänt upplever vi det mörkt inne, när vi kommer från dagsljus och går in i en byggnad. Vi relaterar till det ljus vi är adapterade till. På samma sätt kan vi tycka det blir mörkt när solen går i moln trots att belysningsstyrkan då fortfarande är mångdubbelt högre än vad vi har inomhus. Ögat dras till ljus. Vill man rikta uppmärksamheten på något bör det därför belysas mer än omgivningen. Halogenlampan är speciellt lämplig för att accentuera med ljus. Den lilla kraftigt lysande glödtråden gör det möjligt att koncentrera ljuskäglan och uppnå relativt höga nivåer. Det är balansen mellan ljus och skugga som är avgörande för resultatet. Den absoluta nivån på accentueringsljuset beror på omgivningens ljushet. I absolut mörker behövs väldigt lite ljus för att något skall framträda. I starkt omgivningsljus kan det istället behövas väldigt mycket ljus för att lyfta fram och accentuera något. I många fall kan det därför vara nödvändigt att minska den allmänna belysningsnivån istället för att accentuera med ännu mera ljus. Ett lämpligt förhållande mellan omgivnings- och accentueringsljuset är 1:5. Omgivningsnivå Belysningsstyrka på objekt 50 lux ca 500 lux 200 lux ca 1000 lux 500 lux ca 2000 lux Lämplig styrka på accentbelysningen med hänsyn till omgivningsljuset. S TO R A O C H S M Å L J U S K Ä L LO R Varje yta som utsänder ljus har en storlek. Storleken har betydelse för hur skuggor, gradienter och glans kommer att gestaltas. En liten yta som sänder ut ljus ger skarpa och tydliga skuggor. Vi säger då att ljuset är hårt. En stor ljusutsändande yta ger däremot ett mjukt ljus med diffusa och otydliga skuggor. Låt oss göra en jämförelse med dagsljuset. Himlen har en mycket stor yta och ljuset är mjukt och diffust. Vid gråväder saknas nästan helt skuggor. Att exempelvis fotografera ett ansikte i sådant ljus blir ofta bra eftersom kontrasterna är små och ansiktet tecknas mjukt. Vid solsken förändras däremot ljuset. Solen är visserligen stor men på avstånd blir den liten. Solljuset tecknar skarpt. Skuggorna är distinkta och tydliga. Porträtt som tas i solljus får lätt för stora kontraster. Dessa beror huvudsakligen på att ljuset skapar för tydliga och hårda skuggor. Dagsljuset en solig dag upplever vi annars i de flesta fall som väldigt behagligt. Det innehåller både diffust och riktat ljus. Det diffusa ljuset lättar upp de skuggor som skapas av det riktade ljuset. Dagsljuset lär oss att bra ljus oftast är en lämplig kombination av diffust och riktat ljus. Halogenlampan är mycket liten. Den kommer därför att ge ett hårt ljus med tydliga skuggor. Ljuset från halogenlampan har, om det är rätt riktat, en otrolig förmåga att lyfta fram och synliggöra detaljer. Något som i vissa fall är bra och i andra fall en nackdel. En nackdel kan det vara om du belyser kläder som är lite skrynkliga medan det kan vara en fördel när du belyser exempelvis en vägg med en struktur som du vill framhäva. Ju mer släpljus desto tydligare detaljer. 128

129 L J U S E T H A R E N R I K T N I N G Så länge vi endast har en ljuskälla så har ljuset alltid en riktning. Ljuset kommer från ljuskällan. Det kommer då att ge upphov till skuggor. Med flera ljuskällor kan ljusets riktning bli mera otydlig. Det kan leda till att skuggorna skapar förvirring. Det är stor skillnad på riktningen hos dagsljuset i ett rum och ljuset från lamporna i taket. Dagsljuset kommer vanligtvis in genom fönster i väggarna och ger ett vertikalt ljus. Ett sådant ljus belyser rummets väggar och ger intryck av att rummet är ljust även om belysningsstyrkan är ganska låg. Eftersom ljuset är riktat tvärs rummet ger det också en speciell karaktär åt skuggorna. Ljuset är dessutom stort vilket tecknar mjuka skuggor. De flesta människor upplever detta ljus som mycket trivsamt och behagligt. Takbelysningen är huvudsakligen riktad nedåt och ger horisontell belysning. Om armaturerna är smalstrålande faller ofta väldigt lite ljus på väggarna och då känns rummet mörkt. Vertikalbelysningen blir låg och det kan bildas fula skuggor i exempelvis ansikten. Är armaturerna istället bredstrålande ökar andelen reflekterat ljus och ljuset blir diffusare. Detaljer och former tecknas på ett annorlunda och eventuellt sämre sätt. För att detaljer skall framträda i en ojämn yta måste det förekomma en viss skuggbildning. Ju mindre dessa detaljer eller ojämnheter är desto större måste ljuset infallsvinkel vara, räknat mot ytans normal. Släpljus är därför mycket bra på att återge strukturer på exempelvis väggar. Att flytta armaturerna närmare väggen ger således väggen mer liv och en större variation. C E M Ä R K N I N G Elmateriel som säljs inom EU måste uppfylla väsentliga säkerhetskrav. Ansvarig för att dessa krav uppfylls är tillverkaren eller den som importerar produkterna. Som ett tecken på att produkten uppfyller kraven skall den förses med CE-märket. Märket innebär således inte någon myndighetsprovning. Ansvarig för CE-märkningen skall tämligen omgående kunna visa upp protokoll från provningar med mera. Som återförsäljare och installatör finns en skyldighet att förvissa sig om att produkterna är CE-märkta. Tillverkare och importörer kan även certifiera sina produkter vilket innebär att de provas av oberoende certifierare. När en produkt blir certifierad uppfyller den även kraven för CE-märkning men får även förses med certifieringsmärke. I Sverige certifieras elmateriel av Intertek Semko och får då förses med det kända S-märket. 129

130 TA K Infällt FAK TA Spridningsvinklar 20 W W W 10 Ø mm Lux M Ø mm Lux M Ø mm Lux M W W 24 Ø mm Lux M Ø mm Lux M W W W 38 Ø mm Lux M Ø mm Lux M Ø mm Lux M W W W 60 Ø mm Lux M Ø mm Lux M Ø mm Lux M Spridningsvinklarna avser OSRAM DECOSTAR TITAN. 130

131 TA K Infällt 20 W W W 10 Ø mm Lux M Ø mm Lux M Ø mm Lux M W W W 24 Ø mm Lux M Ø mm Lux M Ø mm Lux M W W W 38 Ø mm Lux M Ø mm Lux M Ø mm Lux M W W W 60 Ø mm Lux M Ø mm Lux M Ø mm Lux M Spridningsvinklarna avser OSRAM DECOSTAR IRC 131

132 Om halogenljuskällor De vanliga halogenljuskällorna för lågvolt kallas för CB51, Gu5,3 eller MR16 och finns i två olika utföranden, Kalljus och Alucoated. K A L L J U S L A M P O R Kalljuslampor har en reflektor av glas. Glaset beläggs med ett antal dicroiska filter. Dessa reflekterar vissa våglängder och släpper igenom andra. Med beläggningarnas hjälp kan man låta värmen passera genom glaset medan ljuset reflekteras framåt. Cirka 70 procent av värmen går bakåt. I en downlight-installation är just värmeriktningen en stor nackdel eftersom värmen går bakåt, in i undertaket. A LU COAT E D / R E F L E K TO Dessa lampor ser i det närmaste ut som kalljuslampor. Aluminiumbeläggningen gör att cirka 70 procent av värmen skickas framåt och endast cirka 30 procent bakåt. Eftersom mindre värme riktas bakåt är de lämpliga att använda i armaturer där ljuskällans värmeutveckling är ett problem som vid infällning i undertak. Vissa armaturer får bara användas med lampor som har aluminiumbelagd reflektor. Man känner igen lamporna på att reflektorn inte släpper igenom ljus om man håller upp dem mot en ljuskälla. Tidigare har utbudet av Alucoatedljuskällor varit mindre bra. De stora fabrikanterna har endast haft en spridningsvinkel på ljuskällan. Idag finns det Alucoatedljuskällor i alla watt-tal och alla spridningsvinklar. Dessa återfinns på sidan 130 i denna katalog. BY T E AV L J U S K Ä L L A Byte av ljuskällor skall ske i spänningslöst tillstånd. Vid 230 volt är spänningen farlig och vid 12 volt är strömmarna så höga att lampsockeln kan skadas. Tänk också på att ljuskällor som inte svalnat kan vara extremt varma att ta i. Om armaturerna har skyddsglas är det viktigt att montera tillbaka detta. Halogenlampor av typen stiftlampa, ska inte beröras med bara fingrar. Fett från fingrarna bränner fast i glaset och skadar ljuskällorna, vilket bland annat kan leda till kortare livslängd. Om man av misstag tagit i en lampa ska den göras ren med en mjuk trasa fuktad med sprit. Förbrukade lampor ska lämnas in för återvinning. Rutinerna för detta varierar mellan olika kommuner. 132

133 Transformatorer För att halogenlampor för lågvolt, vanligtvis 12 volt, skall kunna kopplas till elnätet med 230 volt krävs någon form av spänningsomvandlare, transformator. Denna kan vara av konventionell eller elektronisk typ. Båda har sina för- och nackdelar. KO N V E N T I O N E L L T R A N S F O R M ATO R Funktionellt består den konventionella transformatorn av två lindningar av koppartråd upplindade på en kärna av järn. Lindningarna är isolerade ifrån varandra. Den lindning som är kopplad till 230-voltsnätet kallas för primärlindning och den som matar ut spänning till lamporna för sekundärlindning. Transformatorn har en egen energiförbrukning (förluster). Ju kraftigare järnkärna och mer koppar lindningarna innehåller desto lägre blir egenförbrukningen. Samtidigt blir transformatorn större, tyngre och dyrare att tillverka. Till transformatorns fördelar hör att den är robust och har mycket lång livslängd. Transformatorn ska skyddas mot överbelastning och kortslutning. Detta sker vanligtvis med säkringar på primär- och sekundärsidan. H Ö G S TA R T S T R Ö M När strömmen kopplas på är motståndet i ljuskällan och transformatorn lågt. Det innebär att startströmmen blir mycket hög. Den kan under en mycket kort tid uppgå till mellan gånger den normala arbetsströmmen. När man avsäkrar transformatorn måste man ta hänsyn till detta och välja en trög säkring som klarar startströmmen. S TA R T S T R Ö M S TA B E L L F Ö R KO N V E N T I O N E L L A T R A N S F O R M ATO R E R 10 A 13 A 16 A B C D B C D B C D 60 VA VA VA VA P L AC E R I N G O C H M O N TAG E Om transformatorn placeras i ett slutet utrymme måste du se till att högsta tillåtna omgivningstemperatur inte överskrids. Maximala omgivningstemperaturen anges med ta på transformatorn. Se till att installationen är gjord så att värmen kan ledas bort och att den inte kan övertäckas med exempelvis isolermaterial. Transformatorn ska också vara lättåtkomlig för service och reparation. En transformator avger nästan alltid lite ljud i form av ett svagt surrande. De bör därför inte monteras på underlag som kan vibrera och förstärka ljudet. Undvik också att montera transformatorn i tysta rum, som lässalar, inspelningsstudios och sovrum. 133
