Downlights. från Hide-a-lite, Maxel, Vinga, Designlight, Sylvania & SG Armaturen

Transkript

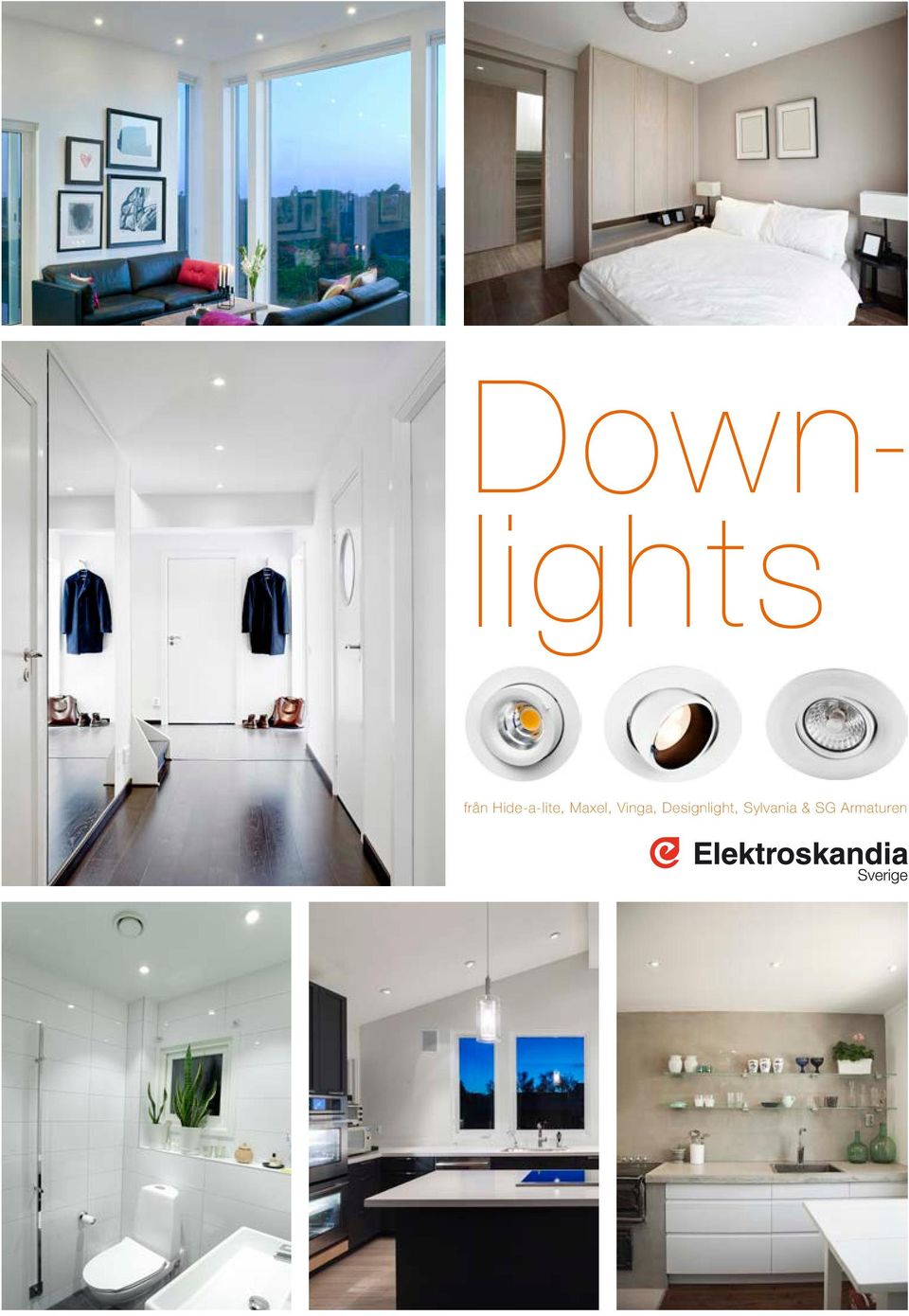

1 Downlights från Hide-a-lite, Maxel, Vinga, Designlight, Sylvania & SG Armaturen

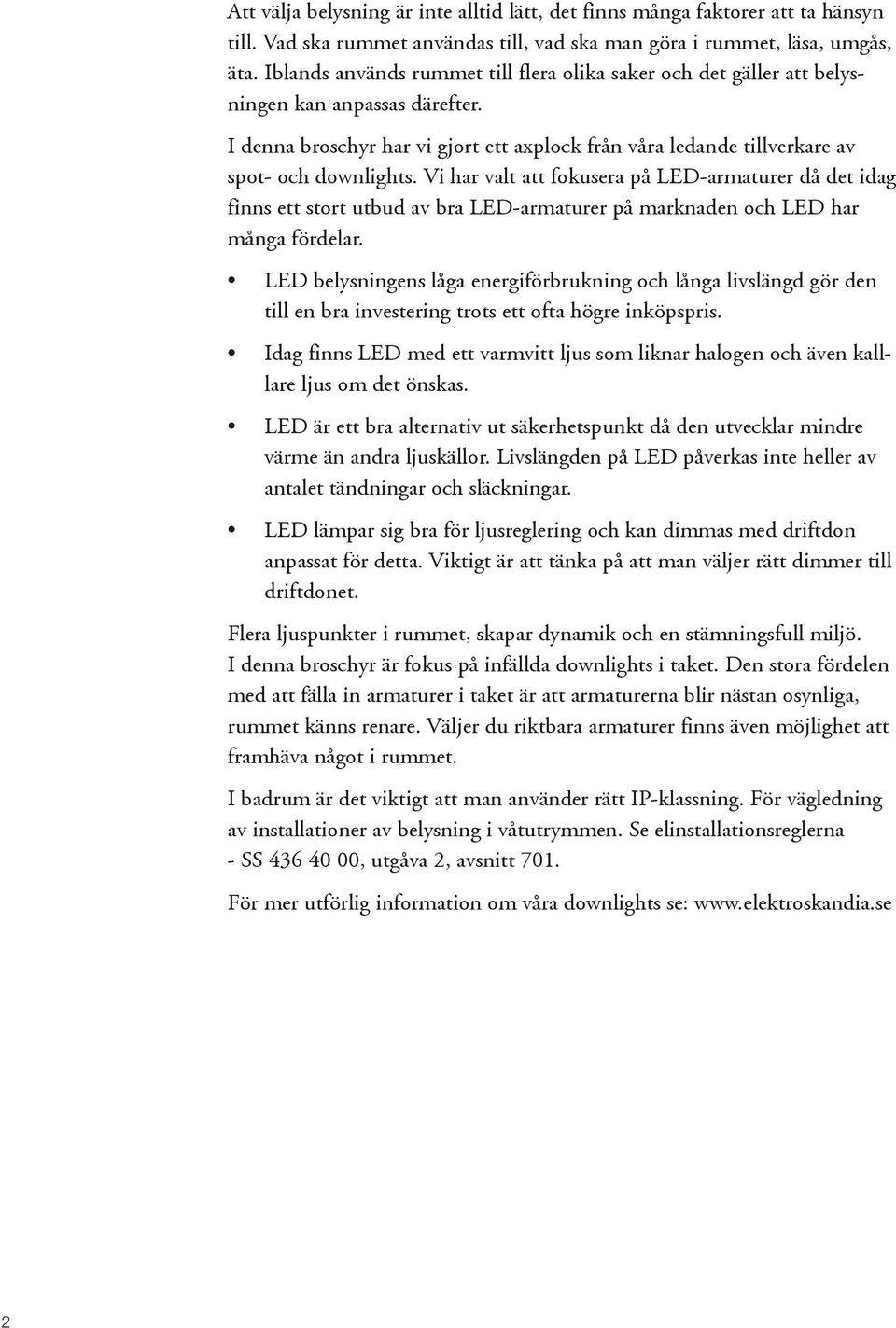

2 Att välja belysning är inte alltid lätt, det finns många faktorer att ta hänsyn till. Vad ska rummet användas till, vad ska man göra i rummet, läsa, umgås, äta. Iblands används rummet till flera olika saker och det gäller att belysningen kan anpassas därefter. I denna broschyr har vi gjort ett axplock från våra ledande tillverkare av spot- och downlights. Vi har valt att fokusera på LED-armaturer då det idag finns ett stort utbud av bra LED-armaturer på marknaden och LED har många fördelar. LED belysningens låga energiförbrukning och långa livslängd gör den till en bra investering trots ett ofta högre inköpspris. Idag finns LED med ett varmvitt ljus som liknar halogen och även kalllare ljus om det önskas. LED är ett bra alternativ ut säkerhetspunkt då den utvecklar mindre värme än andra ljuskällor. Livslängden på LED påverkas inte heller av antalet tändningar och släckningar. LED lämpar sig bra för ljusreglering och kan dimmas med driftdon anpassat för detta. Viktigt är att tänka på att man väljer rätt dimmer till driftdonet. Flera ljuspunkter i rummet, skapar dynamik och en stämningsfull miljö. I denna broschyr är fokus på infällda downlights i taket. Den stora fördelen med att fälla in armaturer i taket är att armaturerna blir nästan osynliga, rummet känns renare. Väljer du riktbara armaturer finns även möjlighet att framhäva något i rummet. I badrum är det viktigt att man använder rätt IP-klassning. För vägledning av installationer av belysning i våtutrymmen. Se elinstallationsreglerna - SS , utgåva 2, avsnitt 701. För mer utförlig information om våra downlights se: 2

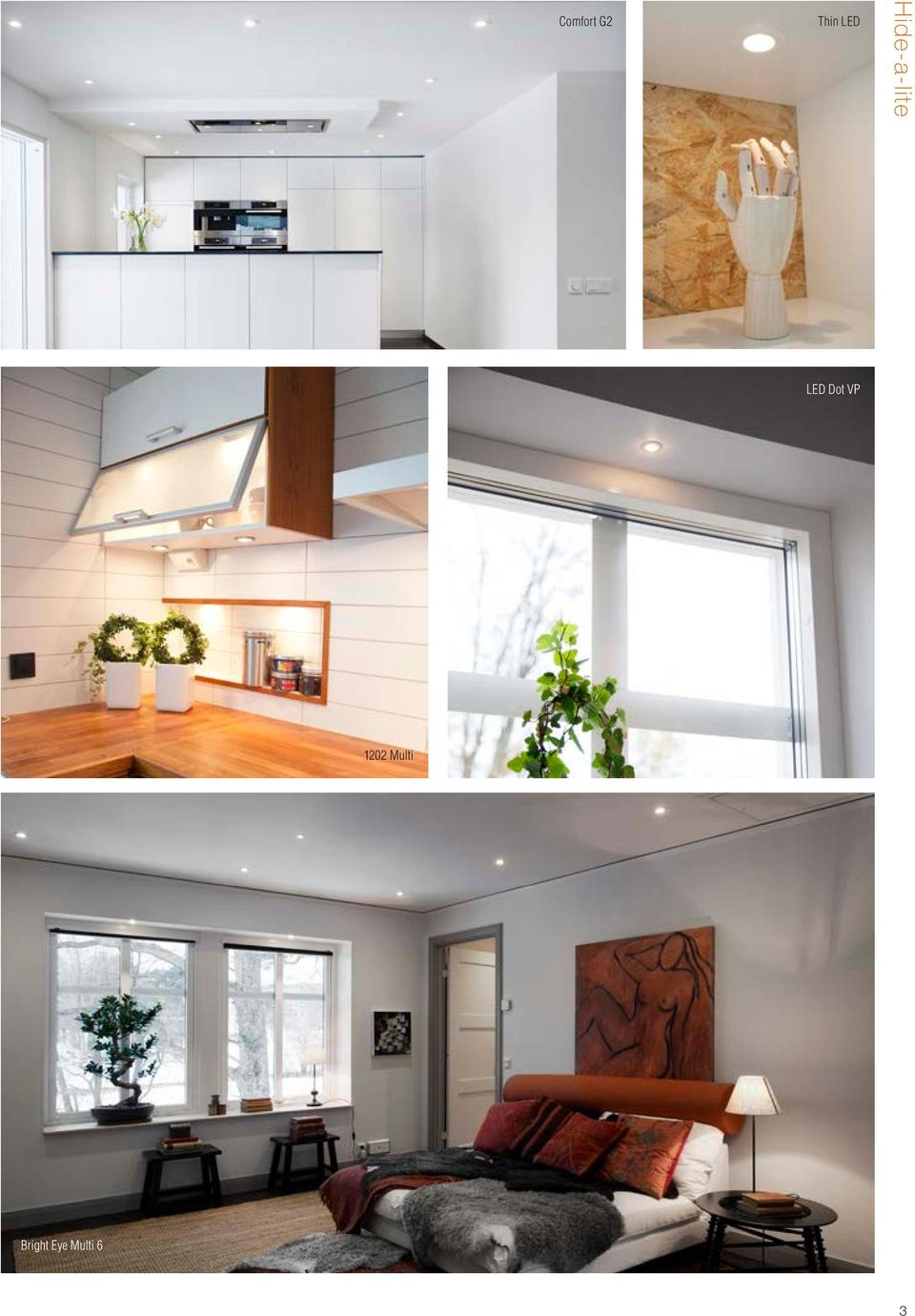

3 Comfort G2 Thin LED Hide-a-lite LED Dot VP 1202 Multi Bright Eye Multi 6 3

4 Hide-a-lite Comfort G2 Montage: Infällt i undertak. Vid installation i isolering använd skyddskåpa. Utförande: Gjutet aluminium. Multichipteknik och den nya patenterade comfortlinsen ger ett nästan bländfritt ljus som påminner om och motsvarar ljuset från en vanlig halogen när det gäller ljusbild, färgtemperatur och ljusmängd. Ljuskälla: LED. Anslutning: Försedd med snabbkopplingsplintar och skruvfri dragavlastning. Vidarekopplingsbart. Elektriska data: Ansluts till 230V via medlevererat dimbart drivdon. Ljusregleras med transistordimmer direkt på 230V. Ø70 mm E IP21/II Ingår Ja Vit Ja E IP21/II Ingår Ja Borstat stål Ja Comfort G2 IP44 Montage: Infällt i undertak. Vid installation i isolering använd skyddskåpa. Utförande: Gjutet aluminium. Multichipteknik och den nya patenterade comfortlinsen ger ett nästan bländfritt ljus som påminner om och motsvarar ljuset från en vanlig halogen när det gäller ljusbild, färgtemperatur och ljusmängd. Ljuskälla: LED. Anslutning: Försedd med snabbkopplingsplintar och skruvfri dragavlastning. Vidarekopplingsbart. Elektriska data: Ansluts till 230V via medlevererat dimbart drivdon. Ljusregleras med transistordimmer direkt på 230V. Ø70 mm E IP44/II Ingår Ja Vit Nej E IP44/II Ingår Ja Borstat stål Nej Comfort G2 Cover Montage: Infällt i undertak. Har ett håltagningsmått på mm vilket gör den till en smidig armatur vid renovering. Vid installation i isolering använd skyddskåpa. Utförande: Gjutet aluminium. Multichipteknik och den nya patenterade comfortlinsen ger ett nästan bländfritt ljus som påminner om och motsvarar ljuset från en vanlig halogen när det gäller ljusbild, färgtemperatur och ljusmängd. Ljuskälla: LED. Anslutning: Försedd med snabbkopplingsplintar och skruvfri dragavlastning. Vidarekopplingsbart. Elektriska data: Ansluts till 230V via medlevererat dimbart drivdon. Ljusregleras med transistordimmer direkt på 230V. Ø70-95 mm E IP21/II Ingår Ja Vit Ja E IP21/II Ingår Ja Borstat stål Ja Level Multi Montage: Infällt i undertak. Vid installation i isolering använd skyddskåpa. Utförande: Armaturhus av aluminium. Enkel justering av avbländning, möjlighet finns att sänka in ljuspunkten helt verktygslöst. Ljuskälla: LED. Anslutning: Försedd med snabbkopplingsplintar och skruvfri dragavlastning. Vidarekopplingsbart. Elektriska data: Ansluts till 230V via medlevererat dimbart drivdon. Ljusregleras med transistordimmer direkt på 230V. Ø85 mm E IP20/II Ingår Ja Vit Ja E IP20/II Ingår Ja Borstat aluminium ja E IP20/II Ingår Ja Vit ja E IP20/II Ingår Ja Borstat aluminium ja 4

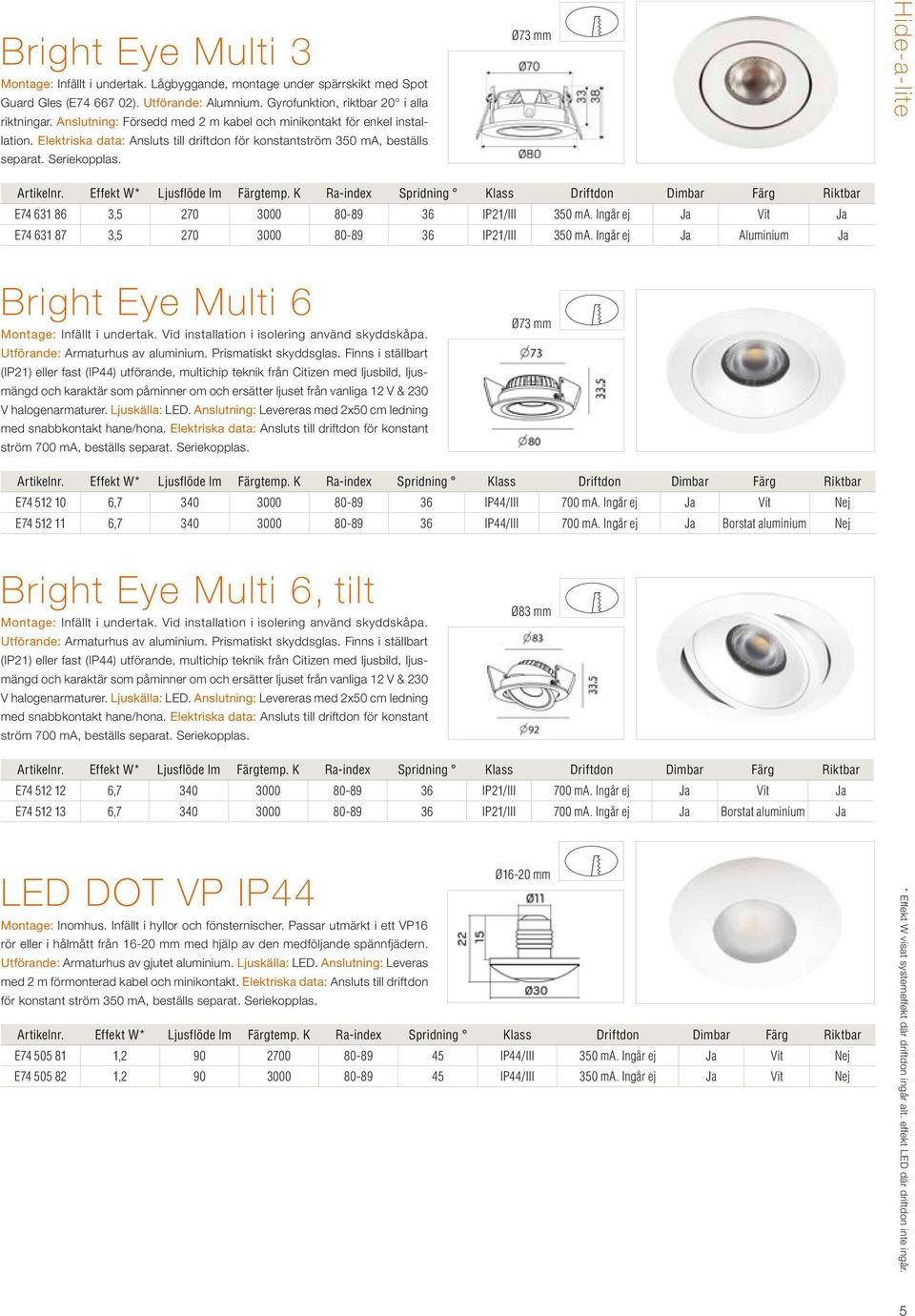

5 Bright Eye Multi 3 Montage: Infällt i undertak. Lågbyggande, montage under spärrskikt med Spot Guard Gles (E ). Utförande: Alumnium. Gyrofunktion, riktbar 20 i alla riktningar. Anslutning: Försedd med 2 m kabel och minikontakt för enkel installation. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø73 mm Hide-a-lite E , IP21/III 350 ma. Ingår ej Ja Vit Ja E , IP21/III 350 ma. Ingår ej Ja Aluminium Ja Bright Eye Multi 6 Montage: Infällt i undertak. Vid installation i isolering använd skyddskåpa. Utförande: Armaturhus av aluminium. Prismatiskt skyddsglas. Finns i ställbart (IP21) eller fast (IP44) utförande, multichip teknik från Citizen med ljusbild, ljusmängd och karaktär som påminner om och ersätter ljuset från vanliga 12 V & 230 V halogenarmaturer. Ljuskälla: LED. Anslutning: Levereras med 2x50 cm ledning med snabbkontakt hane/hona. Elektriska data: Ansluts till driftdon för konstant ström 700 ma, beställs separat. Seriekopplas. Ø73 mm E , IP44/III 700 ma. Ingår ej Ja Vit Nej E , IP44/III 700 ma. Ingår ej Ja Borstat aluminium Nej Bright Eye Multi 6, tilt Montage: Infällt i undertak. Vid installation i isolering använd skyddskåpa. Utförande: Armaturhus av aluminium. Prismatiskt skyddsglas. Finns i ställbart (IP21) eller fast (IP44) utförande, multichip teknik från Citizen med ljusbild, ljusmängd och karaktär som påminner om och ersätter ljuset från vanliga 12 V & 230 V halogenarmaturer. Ljuskälla: LED. Anslutning: Levereras med 2x50 cm ledning med snabbkontakt hane/hona. Elektriska data: Ansluts till driftdon för konstant ström 700 ma, beställs separat. Seriekopplas. Ø83 mm E , IP21/III 700 ma. Ingår ej Ja Vit Ja E , IP21/III 700 ma. Ingår ej Ja Borstat aluminium Ja LED DOT VP IP44 Ø16-20 mm Montage: Inomhus. Infällt i hyllor och fönsternischer. Passar utmärkt i ett VP16 rör eller i hålmått från mm med hjälp av den medföljande spännfjädern. Utförande: Armaturhus av gjutet aluminium. Ljuskälla: LED. Anslutning: Leveras med 2 m förmonterad kabel och minikontakt. Elektriska data: Ansluts till driftdon för konstant ström 350 ma, beställs separat. Seriekopplas. E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 5

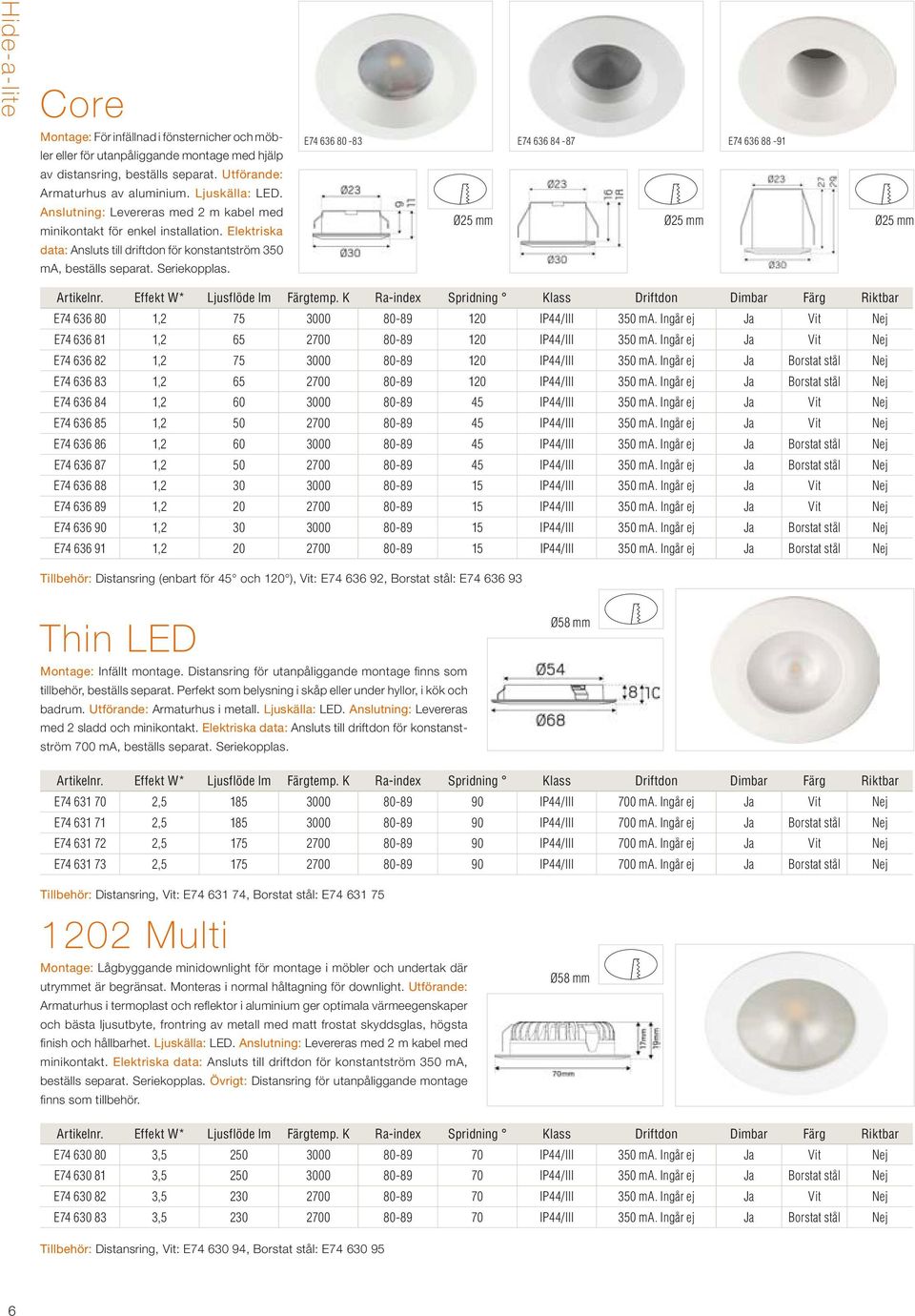

6 Hide-a-lite Core Montage: För infällnad i fönsternicher och möbler eller för utanpåliggande montage med hjälp av distansring, beställs separat. Utförande: Armaturhus av aluminium. Ljuskälla: LED. Anslutning: Levereras med 2 m kabel med minikontakt för enkel installation. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. E E E Ø25 mm Ø25 mm Ø25 mm E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej Tillbehör: Distansring (enbart för 45 och 120 ), Vit: E , Borstat stål: E Thin LED Montage: Infällt montage. Distansring för utanpåliggande montage finns som tillbehör, beställs separat. Perfekt som belysning i skåp eller under hyllor, i kök och badrum. Utförande: Armaturhus i metall. Ljuskälla: LED. Anslutning: Levereras med 2 sladd och minikontakt. Elektriska data: Ansluts till driftdon för konstanstström 700 ma, beställs separat. Seriekopplas. Ø58 mm E , IP44/III 700 ma. Ingår ej Ja Vit Nej E , IP44/III 700 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 700 ma. Ingår ej Ja Vit Nej E , IP44/III 700 ma. Ingår ej Ja Borstat stål Nej Tillbehör: Distansring, Vit: E , Borstat stål: E Multi Montage: Lågbyggande minidownlight för montage i möbler och undertak där utrymmet är begränsat. Monteras i normal håltagning för downlight. Utförande: Armaturhus i termoplast och reflektor i aluminium ger optimala värmeegenskaper och bästa ljusutbyte, frontring av metall med matt frostat skyddsglas, högsta finish och hållbarhet. Ljuskälla: LED. Anslutning: Levereras med 2 m kabel med minikontakt. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Övrigt: Distansring för utanpåliggande montage finns som tillbehör. Ø58 mm E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej Tillbehör: Distansring, Vit: E , Borstat stål: E

7 1206 Multi Montage: Lågbyggande minidownlight för montage i möbler och undertak där utrymmet är begränsat Monteras i normal håltagning för downlight. Utförande: Armaturhus i termoplast och reflektor i aluminium ger optimala värmeegenskaper och bästa ljusutbyte, frontring av metall med matt frostat skyddsglas, högsta finish och hållbarhet. Ljuskälla: LED. Anslutning: Levereras med 2 m kabel med minikontakt. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas plus till minus. Ø58 mm Hide-a-lite E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej 1208 Multi Montage: Lågbyggande minidownlight för montage i apparatdosa eller normal håltagning 58mm. För möbler och i undertak. Utförande: Armaturhus i termoplast och reflektor i aluminium ger optimala värmeegenskaper och bästa ljusutbyte, frontring av metall med matt frostat skyddsglas, högsta finish och hållbarhet. Ljuskälla: LED. Anslutning: Levereras med 2 m kabel med minikontakt. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø58 mm E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Borstat stål Nej 1210 Multi Montage: Lågbyggande minidownlight för montage i möbler och undertak där utrymmet är begränsat. Monteras i normal håltagning för downlight. Utförande: Armaturhus i termoplast och reflektor i aluminium ger optimala värmeegenskaper och bästa ljusutbyte, frontring av metall med matt frostat skyddsglas, högsta finish och hållbarhet. Riktbar 30. Ljuskälla: LED. Anslutning: Levereras med 2 m kabel med minikontakt. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø58 mm E , IP44/III 350 ma. Ingår ej Ja Vit Ja E , IP44/III 350 ma. Ingår ej Ja Borstat stål Ja E , IP44/III 350 ma. Ingår ej Ja Vit Ja E , IP44/III 350 ma. Ingår ej Ja Borstat stål Ja 2218 Multi Montage: Lågbyggande minidownlight för montage i kopplingsdosa eller normal håltagning 60 mm. För möbler och i undertak. Utförande: Armaturhus i termoplast och reflektor i aluminium ger optimala värmeegenskaper och bästa ljusutbyte, frontring av metall med matt frostat skyddsglas, högsta finish och hållbarhet. Ljuskälla: LED. Anslutning: Levereras med 2 m kabel med minikontakt. Elektriska data: Ansluts till driftdon för konstantström 500 ma. Beställs separat. Seriekopplas. E , IP44/III 500 ma. Ingår ej Ja Vit Ja E , IP44/III 500 ma. Ingår ej Ja Vit ja Ø60 mm * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 7

8 Maxel Castor Atrix Ø68 mm Ø58 mm Puck Montage: Infälld. Lämplig som underskåpsbelysning. Utförande: Aluminium. Fast alt. ställbar. Puck fast levereras med frostat glas. Puck ställbar levereras med klart glas. Anslutning: Levereras med 2 m kabel. Elektriska data: Anslutes till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Övrigt: Distansring för utanpåliggande montage finns som tillbehör. E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP44/III 350 ma. Ingår ej Ja Vit Nej E , IP21/III 350 ma. Ingår ej Ja Vit Ja E , IP21/III 350 ma. Ingår ej Ja Vit Ja Tillbehör: Distansring, Puck Fast: E , Puck Ställbar: E

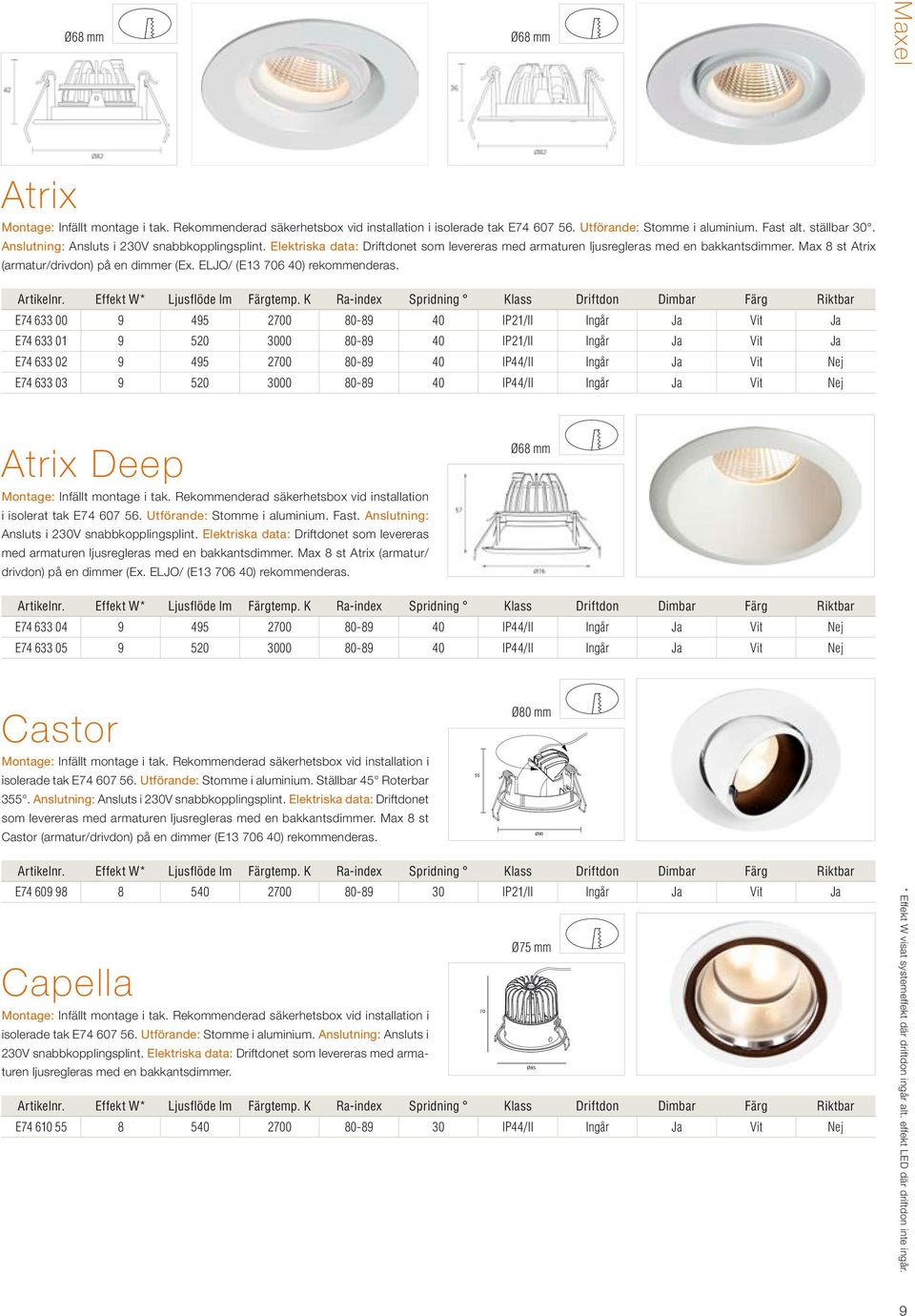

9 Ø68 mm Ø68 mm Maxel Atrix Montage: Infällt montage i tak. Rekommenderad säkerhetsbox vid installation i isolerade tak E Utförande: Stomme i aluminium. Fast alt. ställbar 30. Anslutning: Ansluts i 230V snabbkopplingsplint. Elektriska data: Driftdonet som levereras med armaturen ljusregleras med en bakkantsdimmer. Max 8 st Atrix (armatur/drivdon) på en dimmer (Ex. ELJO/ (E ) rekommenderas. E IP21/II Ingår Ja Vit Ja E IP21/II Ingår Ja Vit Ja E IP44/II Ingår Ja Vit Nej E IP44/II Ingår Ja Vit Nej Atrix Deep Montage: Infällt montage i tak. Rekommenderad säkerhetsbox vid installation i isolerat tak E Utförande: Stomme i aluminium. Fast. Anslutning: Ansluts i 230V snabbkopplingsplint. Elektriska data: Driftdonet som levereras med armaturen ljusregleras med en bakkantsdimmer. Max 8 st Atrix (armatur/ drivdon) på en dimmer (Ex. ELJO/ (E ) rekommenderas. Ø68 mm E IP44/II Ingår Ja Vit Nej E IP44/II Ingår Ja Vit Nej Castor Montage: Infällt montage i tak. Rekommenderad säkerhetsbox vid installation i isolerade tak E Utförande: Stomme i aluminium. Ställbar 45 Roterbar 355. Anslutning: Ansluts i 230V snabbkopplingsplint. Elektriska data: Driftdonet som levereras med armaturen ljusregleras med en bakkantsdimmer. Max 8 st Castor (armatur/drivdon) på en dimmer (E ) rekommenderas. 55 Ø80 mm Ø90 E IP21/II Ingår Ja Vit Ja Capella Montage: Infällt montage i tak. Rekommenderad säkerhetsbox vid installation i isolerade tak E Utförande: Stomme i aluminium. Anslutning: Ansluts i 230V snabbkopplingsplint. Elektriska data: Driftdonet som levereras med armaturen ljusregleras med en bakkantsdimmer. Ø75 mm 70 Ø85 E IP44/II Ingår Ja Vit Nej * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 9

10 Maxel Ross Cob Montage: Infälld i tak. Rekommenderad säkerhetsbox vid installation i isolerade tak E Utförande: Aluminium. Armaturen är ställbar 45 samt vridbar 355 vilket gör den väldigt flexibel. Ljuskälla: LED. Elektriska data: Anpassad för att drivas med ett driftdon som ger konstant ström 350 ma, beställs separat. Seriekopplas. Ø93 mm E , IP21/III 350 ma. Ingår ej Ja Vit Ja Pluto Deep Montage: Infällt montage i tak. Armaturen kan monteras utan frontring för diskret infällnad. Utförande: Aluminium. Anslutning: Snabbkontakter mellan driftdon och armaturer. Ljuskälla: LED. Elektriska data: Anpassad för att drivas med ett driftdon som ger konstant ström 700 ma, beställs separat. Seriekopplas. Övrigt: Sekundärkoppling från driftdon kan göras upp till 20 m. Ø46 mm E IP20/III 700 ma. Ingår ej Ja Vit Nej E IP20/III 700 ma. Ingår ej Ja Svart Nej Ø33 mm Ø43 mm 19 Vega 1 Montage: Infällt montage i tak. Utförande: Aluminium. Anslutning: Snabbkontakter mellan driftdon och armatur. Ljuskälla: LED. Elektriska data: Anpassad för att drivas med driftdon som ger konstant ström 350 ma (1,2 W) eller 500 ma (2 W), beställs separat. Seriekopplas. Framspänning max. 3,3 V. Övrigt: För att få ut mer ljus kan en extra kylfläns monteras och det är då möjligt att driva armaturen med 700 ma (3 W). Kylfläns Vega 1 E Kan ljusregleras med anpassat driftdon. E , IP20/III 350 ma. Ingår ej Ja Vit Nej E , IP20/III 350 ma. Ingår ej Ja Vit Nej E , IP20/III 350 ma. Ingår ej Ja Vit Ja E , IP20/III 350 ma. Ingår ej Ja Vit Ja Ø 50 10

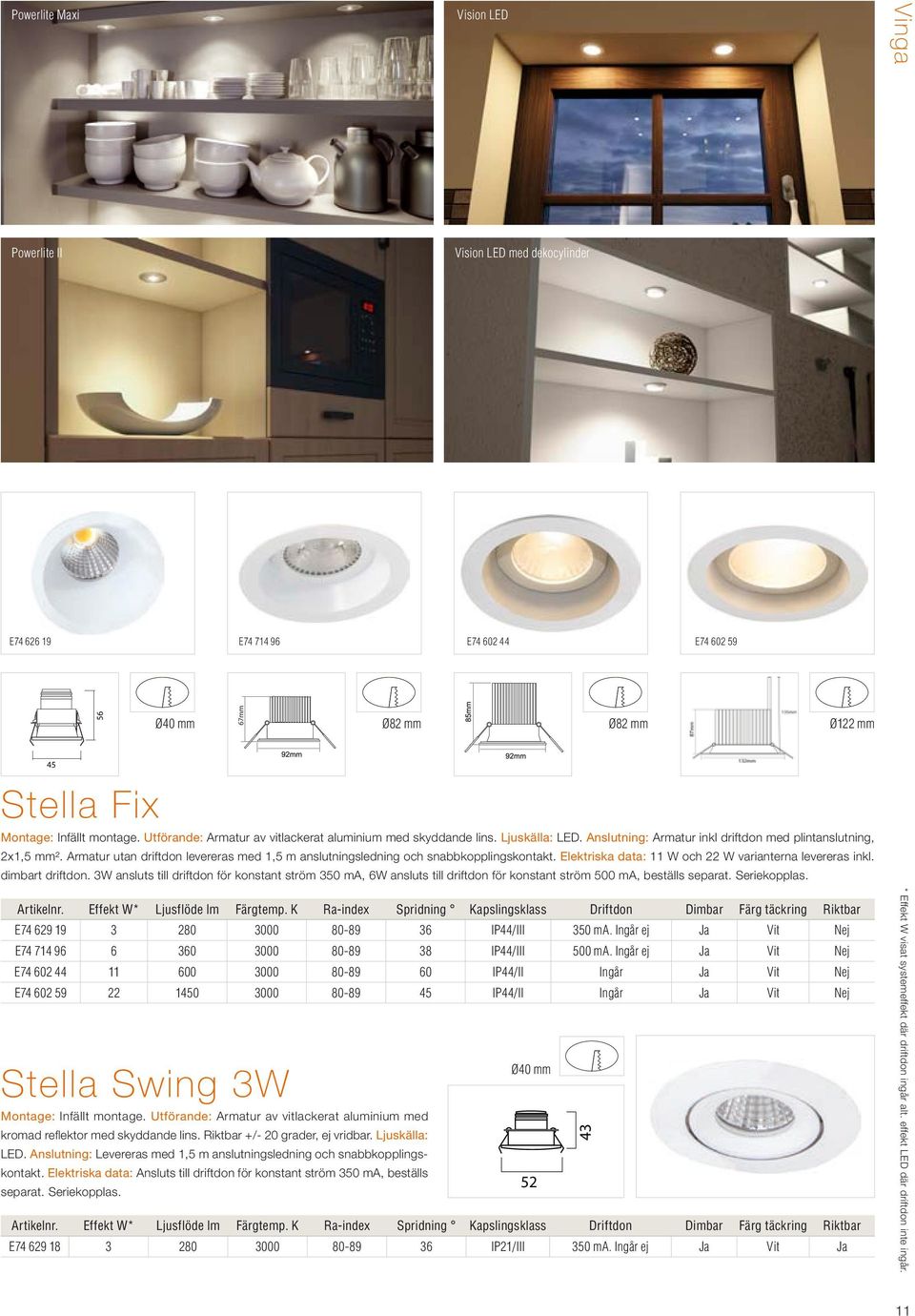

11 Powerlite Maxi Vision LED Vinga Powerlite II Vision LED med dekocylinder E E E E Ø40 mm 67mm Ø82 mm Ø82 mm Ø122 mm 45 Stella Fix Montage: Infällt montage. Utförande: Armatur av vitlackerat aluminium med skyddande lins. Ljuskälla: LED. Anslutning: Armatur inkl driftdon med plintanslutning, 2x1,5 mm². Armatur utan driftdon levereras med 1,5 m anslutningsledning och snabbkopplingskontakt. Elektriska data: 11 W och 22 W varianterna levereras inkl. dimbart driftdon. 3W ansluts till driftdon för konstant ström 350 ma, 6W ansluts till driftdon för konstant ström 500 ma, beställs separat. Seriekopplas. Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E IP44/III 350 ma. Ingår ej Ja Vit Nej E IP44/III 500 ma. Ingår ej Ja Vit Nej E IP44/II Ingår Ja Vit Nej E IP44/II Ingår Ja Vit Nej Stella Swing 3W Montage: Infällt montage. Utförande: Armatur av vitlackerat aluminium med kromad reflektor med skyddande lins. Riktbar +/- 20 grader, ej vridbar. Ljuskälla: LED. Anslutning: Levereras med 1,5 m anslutningsledning och snabbkopplingskontakt. Elektriska data: Ansluts till driftdon för konstant ström 350 ma, beställs separat. Seriekopplas. Ø40 mm 52 Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E IP21/III 350 ma. Ingår ej Ja Vit Ja 43 * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 11

12 Vinga Stella Swing 6W Montage: Infällt montage. Utförande: Armatur av vitlackerat aluminium med kromad reflektor med skyddande lins. Riktbar +/- 20 grader, ej vridbar. Ljuskälla: LED. Anslutning: Levereras med 1,5 m anslutningsledning och snabbkopplingskontakt. Elektriska data: Ansluts till driftdon för konstant ström 500 ma, beställs separat. Seriekopplas. 52mm Ø82 mm 55mm Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E IP21/III 500 ma. Ingår ej Ja Vit Ja E IP21/III 500 ma. Ingår ej Ja Vit Ja Stella Swing 9W Montage: Infällt montage. Utförande: Armatur av vitlackerat aluminium med kromad reflektor med skyddande lins. Riktbar +/- 20 grader, ej vridbar. Ljuskälla: LED. Anslutning: Plintanslutning, 2x1,5 mm². Elektriska data: Leveras inkl. driftdon. Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E IP21/II Ingår Ja Vit Ja E IP21/II Ingår Ja Vit Ja Ø82 mm Stella Swing 18W Montage: Infällt montage. Utförande: Armatur av vitlackerat aluminium med kromad reflektor med skyddande lins. Riktbar +/- 20 grader, ej vridbar. Ljuskälla: LED. Anslutning: Levereras med 1,5 m anslutningsledning och snabbkopplingskontakt. Elektriska data: Ansluts till driftdon för konstant ström 1000 ma, beställs separat. Seriekopplas. Ø122 mm Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E IP21/III 1000 ma. Ingår ej Ja Vit Ja Ø122 mm Stella Swing 26W Montage: Infällt montage. Utförande: Armatur av vitlackerat aluminium med kromad reflektor med skyddande lins. Riktbar +/- 20 grader, ej vridbar. Ljuskälla: LED. Anslutning: Plintanslutning, 2x1,5mm². Elektriska data: Leveras inkl. driftdon. 135mm Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E IP21/II Ingår Ja Vit Ja Stella Chrystal Ø35 mm Ø60 mm Montage: Infällt montage. Utförande: Dekorativ LED-downlight med armaturhus av aluminium med en frondel av plast som är genomskinligt klar i ytterdelen och vitfrostad inuti vilket ger en gnistrande effekt och ett bredstrålande allmänljus. 2,2W modellen har en nedstickande del 22 mm och 7W ha en nedstickande del 34 mm. Ljuskälla: LED. Elektriska data: Ansluts till separat driftdon 700 ma, beställs separat. Seriekopplas Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E , IP44/III 700 ma. Ingår ej Ja Transparent Nej E IP44/III 700 ma. Ingår ej Ja Transparent Nej 12

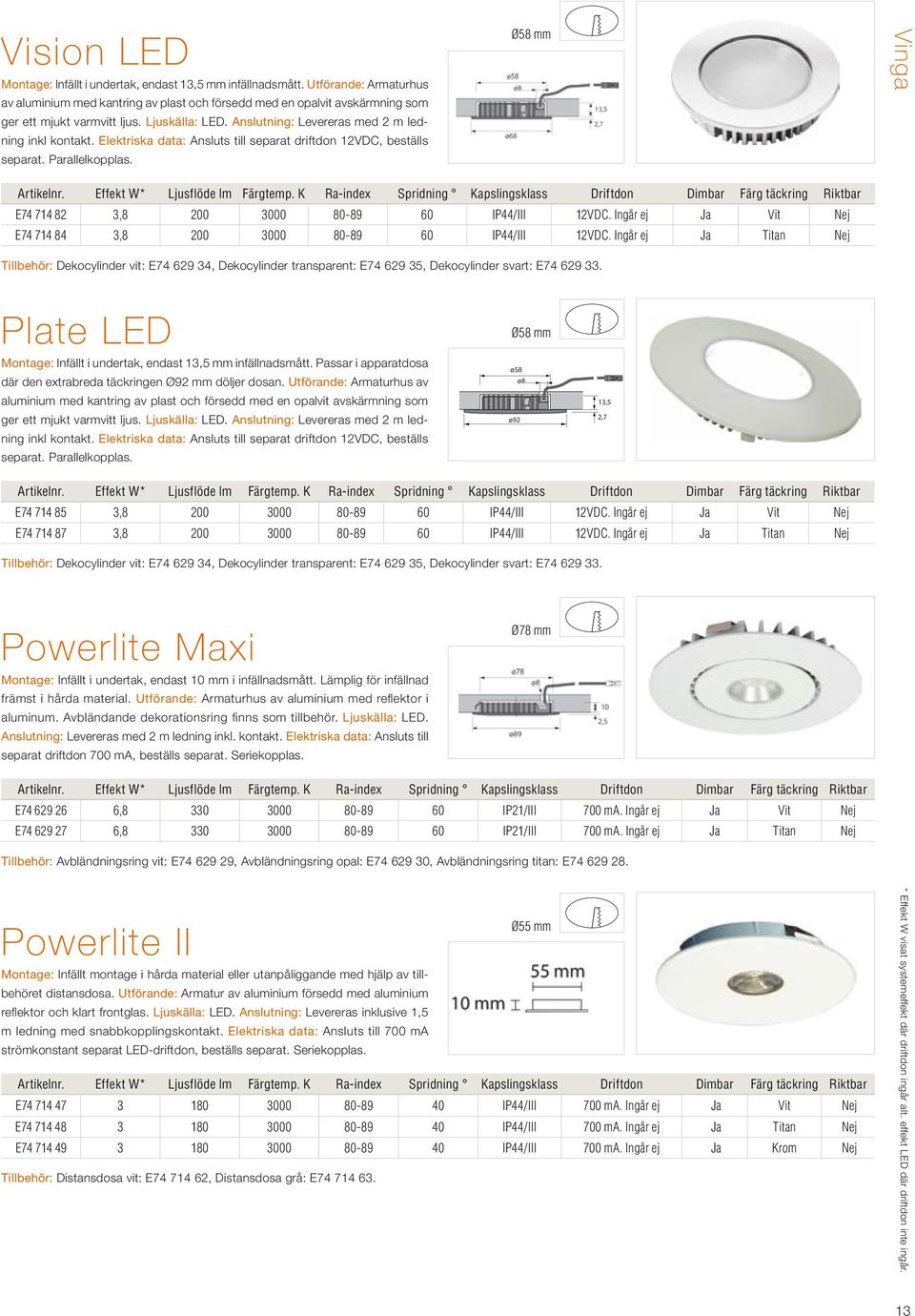

13 Vision LED Montage: Infällt i undertak, endast 13,5 mm infällnadsmått. Utförande: Armaturhus av aluminium med kantring av plast och försedd med en opalvit avskärmning som ger ett mjukt varmvitt ljus. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning inkl kontakt. Elektriska data: Ansluts till separat driftdon 12VDC, beställs separat. Parallelkopplas. Ø58 mm Vinga Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E , IP44/III 12VDC. Ingår ej Ja Vit Nej E , IP44/III 12VDC. Ingår ej Ja Titan Nej Tillbehör: Dekocylinder vit: E , Dekocylinder transparent: E , Dekocylinder svart: E Plate LED Montage: Infällt i undertak, endast 13,5 mm infällnadsmått. Passar i apparatdosa där den extrabreda täckringen Ø92 mm döljer dosan. Utförande: Armaturhus av aluminium med kantring av plast och försedd med en opalvit avskärmning som ger ett mjukt varmvitt ljus. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning inkl kontakt. Elektriska data: Ansluts till separat driftdon 12VDC, beställs separat. Parallelkopplas. Ø58 mm ø58 ø8 ø92 13,5 2,7 Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E , IP44/III 12VDC. Ingår ej Ja Vit Nej E , IP44/III 12VDC. Ingår ej Ja Titan Nej Tillbehör: Dekocylinder vit: E , Dekocylinder transparent: E , Dekocylinder svart: E Powerlite Maxi Montage: Infällt i undertak, endast 10 mm i infällnadsmått. Lämplig för infällnad främst i hårda material. Utförande: Armaturhus av aluminium med reflektor i aluminum. Avbländande dekorationsring finns som tillbehör. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning inkl. kontakt. Elektriska data: Ansluts till separat driftdon 700 ma, beställs separat. Seriekopplas. Ø78 mm Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E , IP21/III 700 ma. Ingår ej Ja Vit Nej E , IP21/III 700 ma. Ingår ej Ja Titan Nej Tillbehör: Avbländningsring vit: E , Avbländningsring opal: E , Avbländningsring titan: E Powerlite II Montage: Infällt montage i hårda material eller utanpåliggande med hjälp av tillbehöret distansdosa. Utförande: Armatur av aluminium försedd med aluminium reflektor och klart frontglas. Ljuskälla: LED. Anslutning: Levereras inklusive 1,5 m ledning med snabbkopplingskontakt. Elektriska data: Ansluts till 700 ma strömkonstant separat LED-driftdon, beställs separat. Seriekopplas. Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg täckring Riktbar E IP44/III 700 ma. Ingår ej Ja Vit Nej E IP44/III 700 ma. Ingår ej Ja Titan Nej E IP44/III 700 ma. Ingår ej Ja Krom Nej Tillbehör: Distansdosa vit: E , Distansdosa grå: E Ø55 mm * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 13

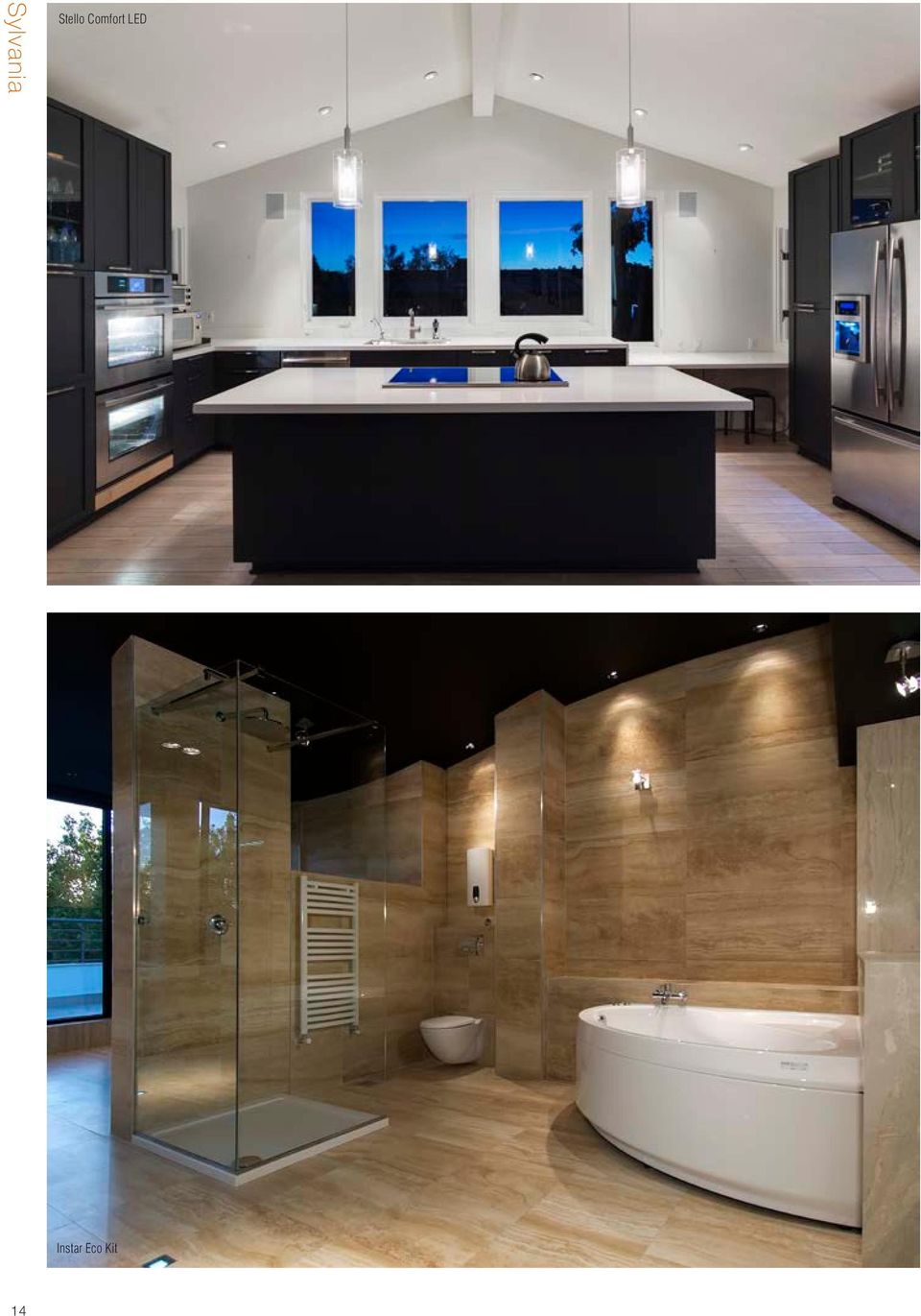

14 Sylvania Stello Comfort LED Instar Eco Kit 14

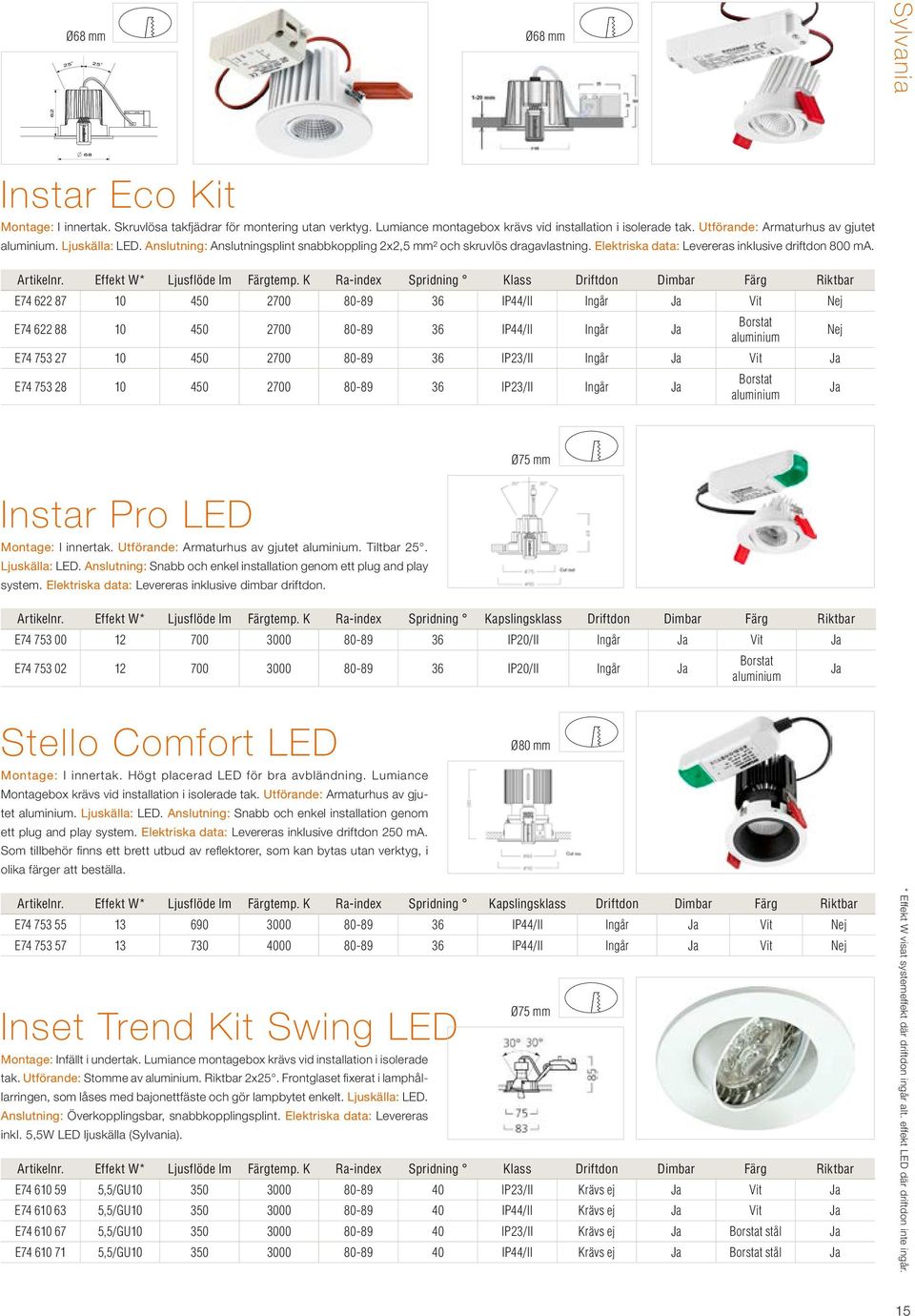

15 Ø68 mm Ø68 mm Sylvania Instar Eco Kit Montage: I innertak. Skruvlösa takfjädrar för montering utan verktyg. Lumiance montagebox krävs vid installation i isolerade tak. Utförande: Armaturhus av gjutet aluminium. Ljuskälla: LED. Anslutning: Anslutningsplint snabbkoppling 2x2,5 mm² och skruvlös dragavlastning. Elektriska data: Levereras inklusive driftdon 800 ma. E IP44/II Ingår Ja Vit Nej E IP44/II Ingår Ja Borstat aluminium Nej E IP23/II Ingår Ja Vit Ja E IP23/II Ingår Ja Borstat aluminium Ja Instar Pro LED Montage: I innertak. Utförande: Armaturhus av gjutet aluminium. Tiltbar 25. Ljuskälla: LED. Anslutning: Snabb och enkel installation genom ett plug and play system. Elektriska data: Levereras inklusive dimbar driftdon. Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg Riktbar E IP20/II Ingår Ja Vit Ja E IP20/II Ingår Ja Borstat aluminium Ja Ø75 mm Stello Comfort LED Montage: I innertak. Högt placerad LED för bra avbländning. Lumiance Montagebox krävs vid installation i isolerade tak. Utförande: Armaturhus av gjutet aluminium. Ljuskälla: LED. Anslutning: Snabb och enkel installation genom ett plug and play system. Elektriska data: Levereras inklusive driftdon 250 ma. Som tillbehör finns ett brett utbud av reflektorer, som kan bytas utan verktyg, i olika färger att beställa. Ø80 mm Artikelnr. Effekt W* Ljusflöde lm Färgtemp. K Ra-index Spridning Kapslingsklass Driftdon Dimbar Färg Riktbar E IP44/II Ingår Ja Vit Nej E IP44/II Ingår Ja Vit Nej Inset Trend Kit Swing LED Montage: Infällt i undertak. Lumiance montagebox krävs vid installation i isolerade tak. Utförande: Stomme av aluminium. Riktbar 2x25. Frontglaset fixerat i lamphållarringen, som låses med bajonettfäste och gör lampbytet enkelt. Ljuskälla: LED. Anslutning: Överkopplingsbar, snabbkopplingsplint. Elektriska data: Levereras inkl. 5,5W LED ljuskälla (Sylvania). E ,5/GU IP23/II Krävs ej Ja Vit Ja E ,5/GU IP44/II Krävs ej Ja Vit Ja E ,5/GU IP23/II Krävs ej Ja Borstat stål Ja E ,5/GU IP44/II Krävs ej Ja Borstat stål Ja Ø75 mm * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 15

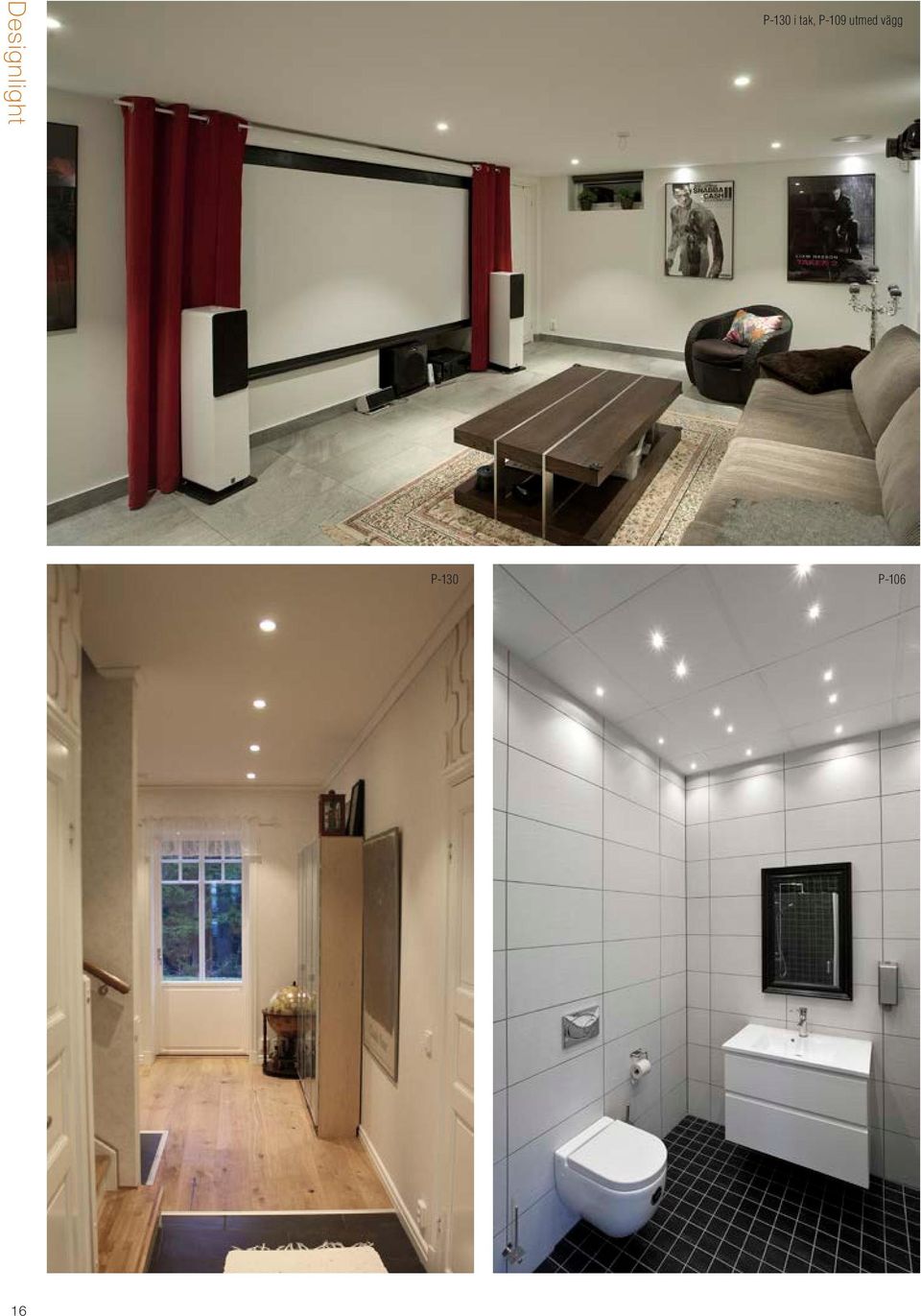

16 Designlight P-130 i tak, P-109 utmed vägg P-130 P

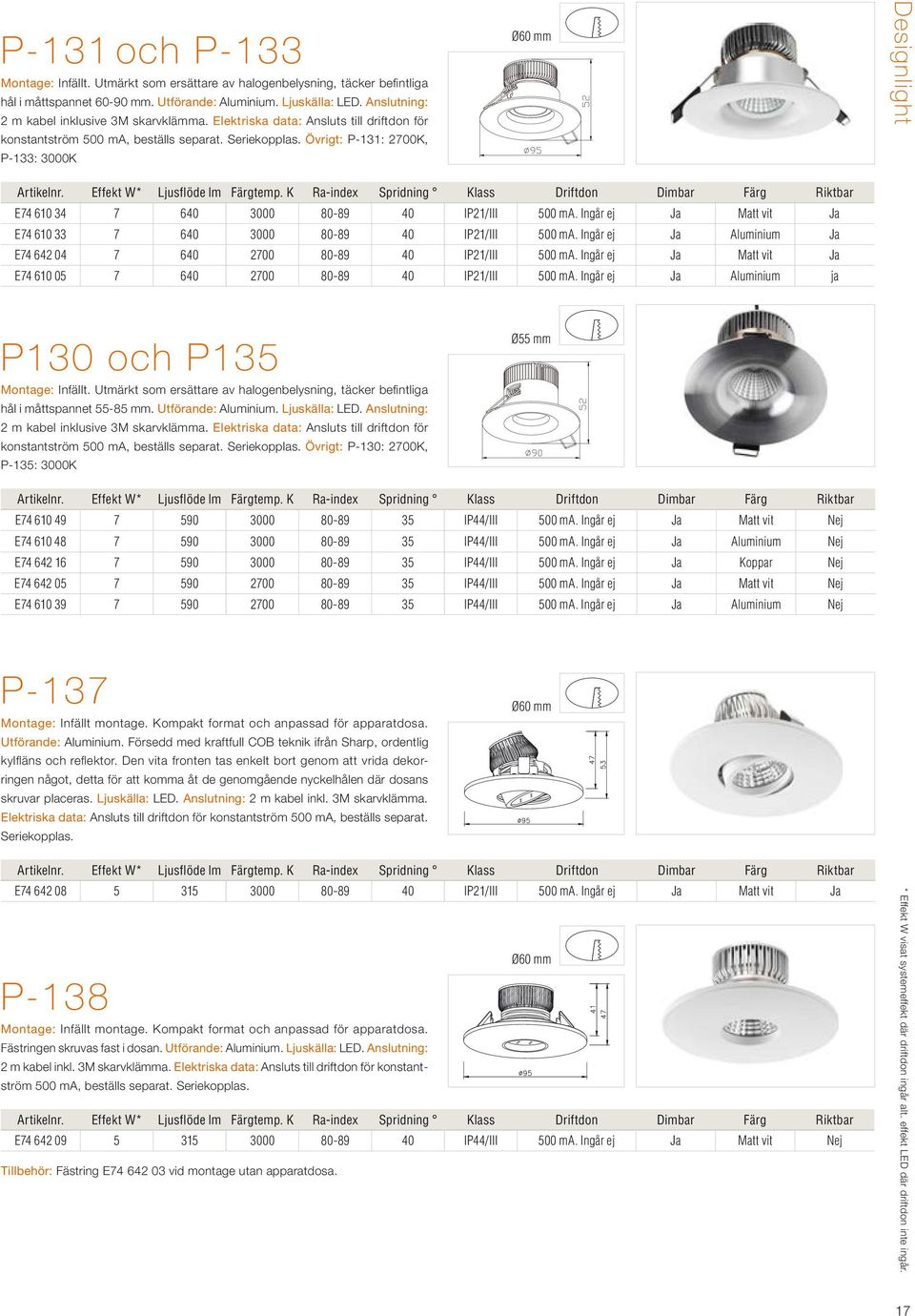

17 P-131 och P-133 Montage: Infällt. Utmärkt som ersättare av halogenbelysning, täcker befintliga hål i måttspannet mm. Utförande: Aluminium. Ljuskälla: LED. Anslutning: 2 m kabel inklusive 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 500 ma, beställs separat. Seriekopplas. Övrigt: P-131: 2700K, P-133: 3000K Ø60 mm Designlight E IP21/III 500 ma. Ingår ej Ja Matt vit Ja E IP21/III 500 ma. Ingår ej Ja Aluminium Ja E IP21/III 500 ma. Ingår ej Ja Matt vit Ja E IP21/III 500 ma. Ingår ej Ja Aluminium ja P130 och P135 Montage: Infällt. Utmärkt som ersättare av halogenbelysning, täcker befintliga hål i måttspannet mm. Utförande: Aluminium. Ljuskälla: LED. Anslutning: 2 m kabel inklusive 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 500 ma, beställs separat. Seriekopplas. Övrigt: P-130: 2700K, P-135: 3000K Ø55 mm E IP44/III 500 ma. Ingår ej Ja Matt vit Nej E IP44/III 500 ma. Ingår ej Ja Aluminium Nej E IP44/III 500 ma. Ingår ej Ja Koppar Nej E IP44/III 500 ma. Ingår ej Ja Matt vit Nej E IP44/III 500 ma. Ingår ej Ja Aluminium Nej P-137 Montage: Infällt montage. Kompakt format och anpassad för apparatdosa. Utförande: Aluminium. Försedd med kraftfull COB teknik ifrån Sharp, ordentlig kylfläns och reflektor. Den vita fronten tas enkelt bort genom att vrida dekorringen något, detta för att komma åt de genomgående nyckelhålen där dosans skruvar placeras. Ljuskälla: LED. Anslutning: 2 m kabel inkl. 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 500 ma, beställs separat. Seriekopplas. Ø60 mm E IP21/III 500 ma. Ingår ej Ja Matt vit Ja Ø60 mm P-138 Montage: Infällt montage. Kompakt format och anpassad för apparatdosa. Fästringen skruvas fast i dosan. Utförande: Aluminium. Ljuskälla: LED. Anslutning: 2 m kabel inkl. 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 500 ma, beställs separat. Seriekopplas. E IP44/III 500 ma. Ingår ej Ja Matt vit Nej Tillbehör: Fästring E vid montage utan apparatdosa. * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 17

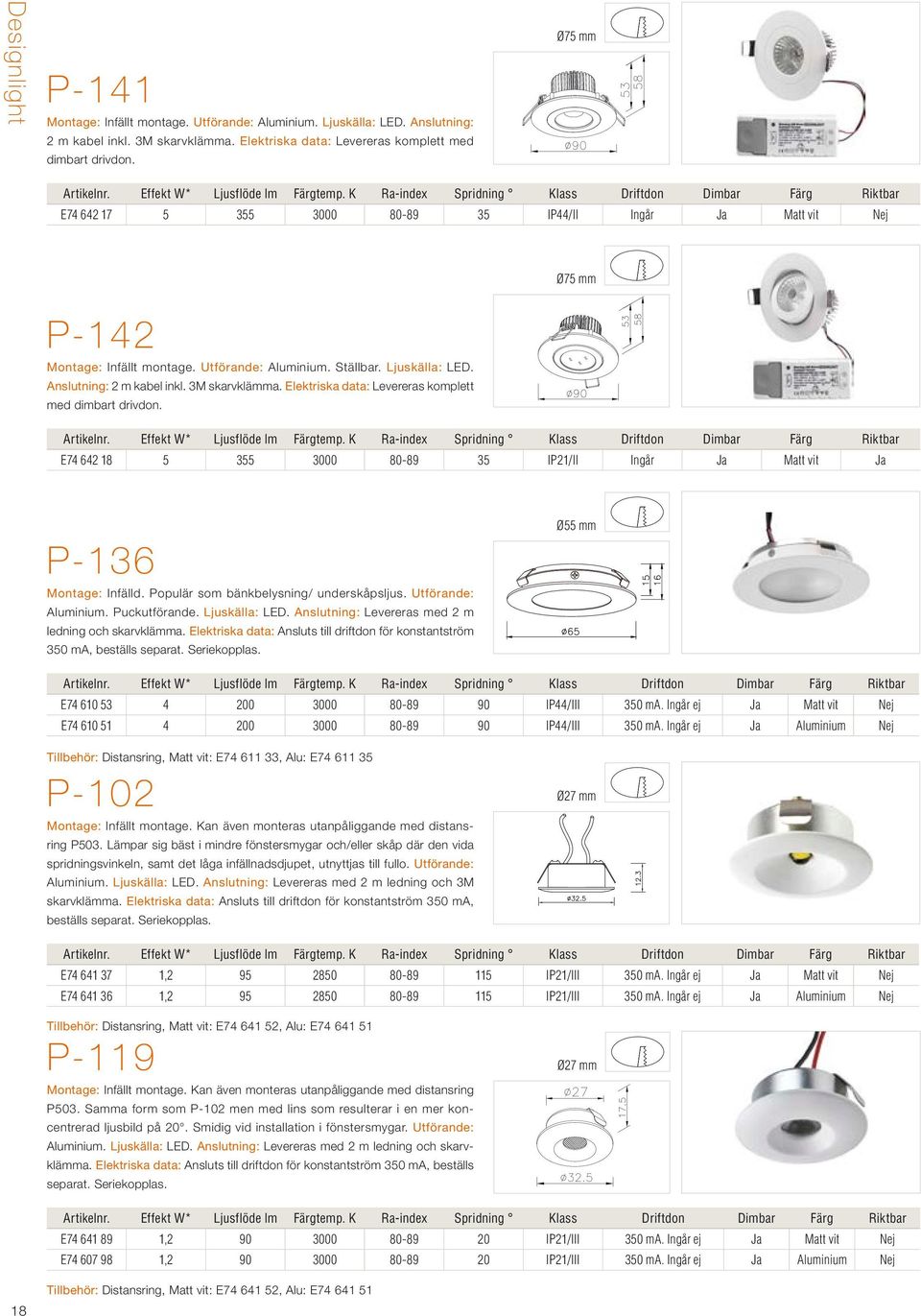

18 Designlight P-141 Montage: Infällt montage. Utförande: Aluminium. Ljuskälla: LED. Anslutning: 2 m kabel inkl. 3M skarvklämma. Elektriska data: Levereras komplett med dimbart drivdon. Ø75 mm E IP44/II Ingår Ja Matt vit Nej Ø75 mm P-142 Montage: Infällt montage. Utförande: Aluminium. Ställbar. Ljuskälla: LED. Anslutning: 2 m kabel inkl. 3M skarvklämma. Elektriska data: Levereras komplett med dimbart drivdon. E IP21/II Ingår Ja Matt vit Ja P-136 Montage: Infälld. Populär som bänkbelysning/ underskåpsljus. Utförande: Aluminium. Puckutförande. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning och skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø55 mm E IP44/III 350 ma. Ingår ej Ja Matt vit Nej E IP44/III 350 ma. Ingår ej Ja Aluminium Nej Tillbehör: Distansring, Matt vit: E , Alu: E P-102 Montage: Infällt montage. Kan även monteras utanpåliggande med distansring P503. Lämpar sig bäst i mindre fönstersmygar och/eller skåp där den vida spridningsvinkeln, samt det låga infällnadsdjupet, utnyttjas till fullo. Utförande: Aluminium. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning och 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø27 mm E , IP21/III 350 ma. Ingår ej Ja Matt vit Nej E , IP21/III 350 ma. Ingår ej Ja Aluminium Nej Tillbehör: Distansring, Matt vit: E , Alu: E P-119 Montage: Infällt montage. Kan även monteras utanpåliggande med distansring P503. Samma form som P-102 men med lins som resulterar i en mer koncentrerad ljusbild på 20. Smidig vid installation i fönstersmygar. Utförande: Aluminium. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning och skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø27 mm E , IP21/III 350 ma. Ingår ej Ja Matt vit Nej E , IP21/III 350 ma. Ingår ej Ja Aluminium Nej 18 Tillbehör: Distansring, Matt vit: E , Alu: E

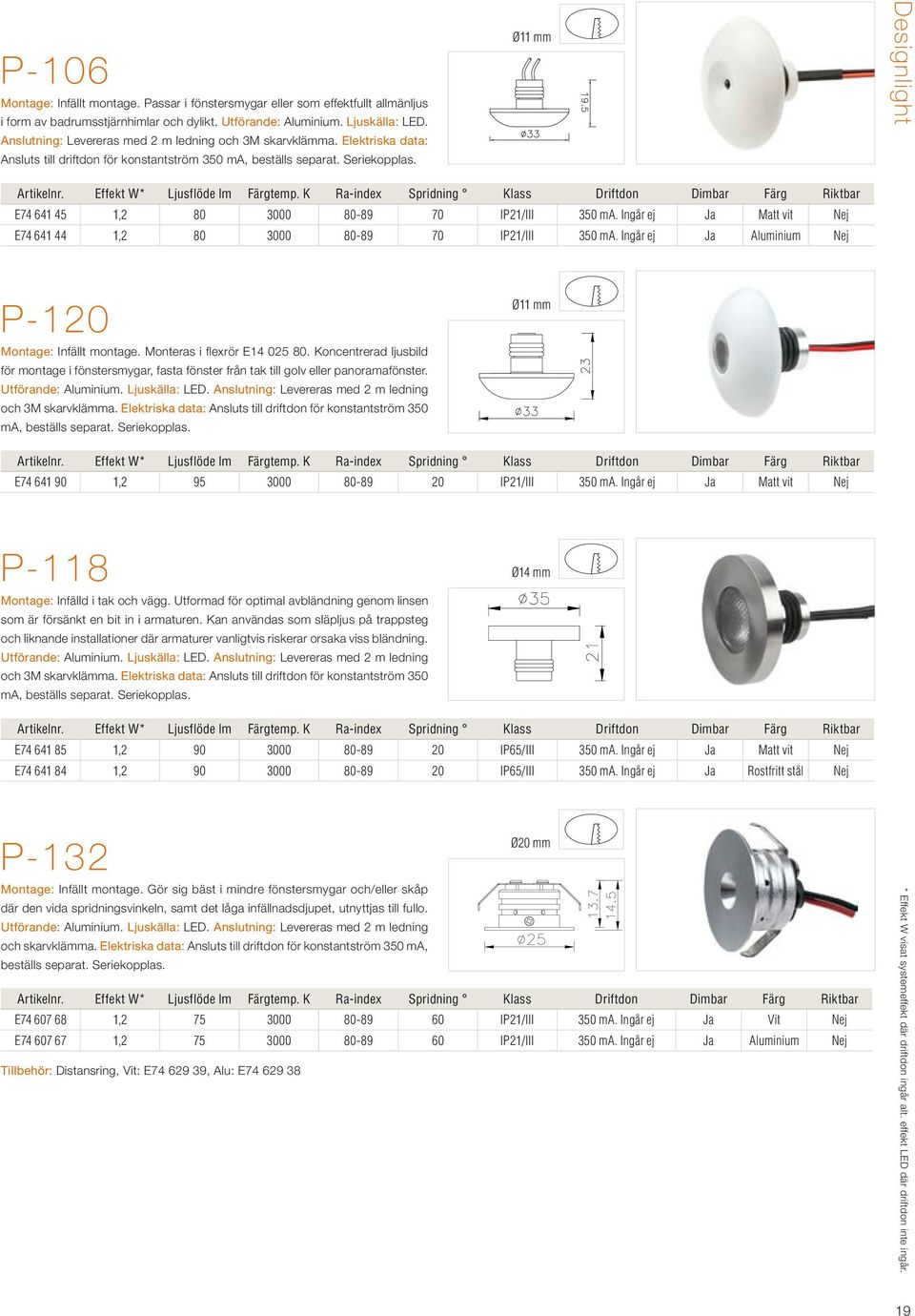

19 P-106 Montage: Infällt montage. Passar i fönstersmygar eller som effektfullt allmänljus i form av badrumsstjärnhimlar och dylikt. Utförande: Aluminium. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning och 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø11 mm Designlight E , IP21/III 350 ma. Ingår ej Ja Matt vit Nej E , IP21/III 350 ma. Ingår ej Ja Aluminium Nej P-120 Montage: Infällt montage. Monteras i flexrör E Koncentrerad ljusbild för montage i fönstersmygar, fasta fönster från tak till golv eller panoramafönster. Utförande: Aluminium. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning och 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø11 mm E , IP21/III 350 ma. Ingår ej Ja Matt vit Nej P-118 Montage: Infälld i tak och vägg. Utformad för optimal avbländning genom linsen som är försänkt en bit in i armaturen. Kan användas som släpljus på trappsteg och liknande installationer där armaturer vanligtvis riskerar orsaka viss bländning. Utförande: Aluminium. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning och 3M skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. Ø14 mm E , IP65/III 350 ma. Ingår ej Ja Matt vit Nej E , IP65/III 350 ma. Ingår ej Ja Rostfritt stål Nej P-132 Montage: Infällt montage. Gör sig bäst i mindre fönstersmygar och/eller skåp där den vida spridningsvinkeln, samt det låga infällnadsdjupet, utnyttjas till fullo. Utförande: Aluminium. Ljuskälla: LED. Anslutning: Levereras med 2 m ledning och skarvklämma. Elektriska data: Ansluts till driftdon för konstantström 350 ma, beställs separat. Seriekopplas. E , IP21/III 350 ma. Ingår ej Ja Vit Nej E , IP21/III 350 ma. Ingår ej Ja Aluminium Nej Tillbehör: Distansring, Vit: E , Alu: E Ø20 mm * Effekt W visat systemeffekt där driftdon ingår alt. effekt LED där driftdon inte ingår. 19

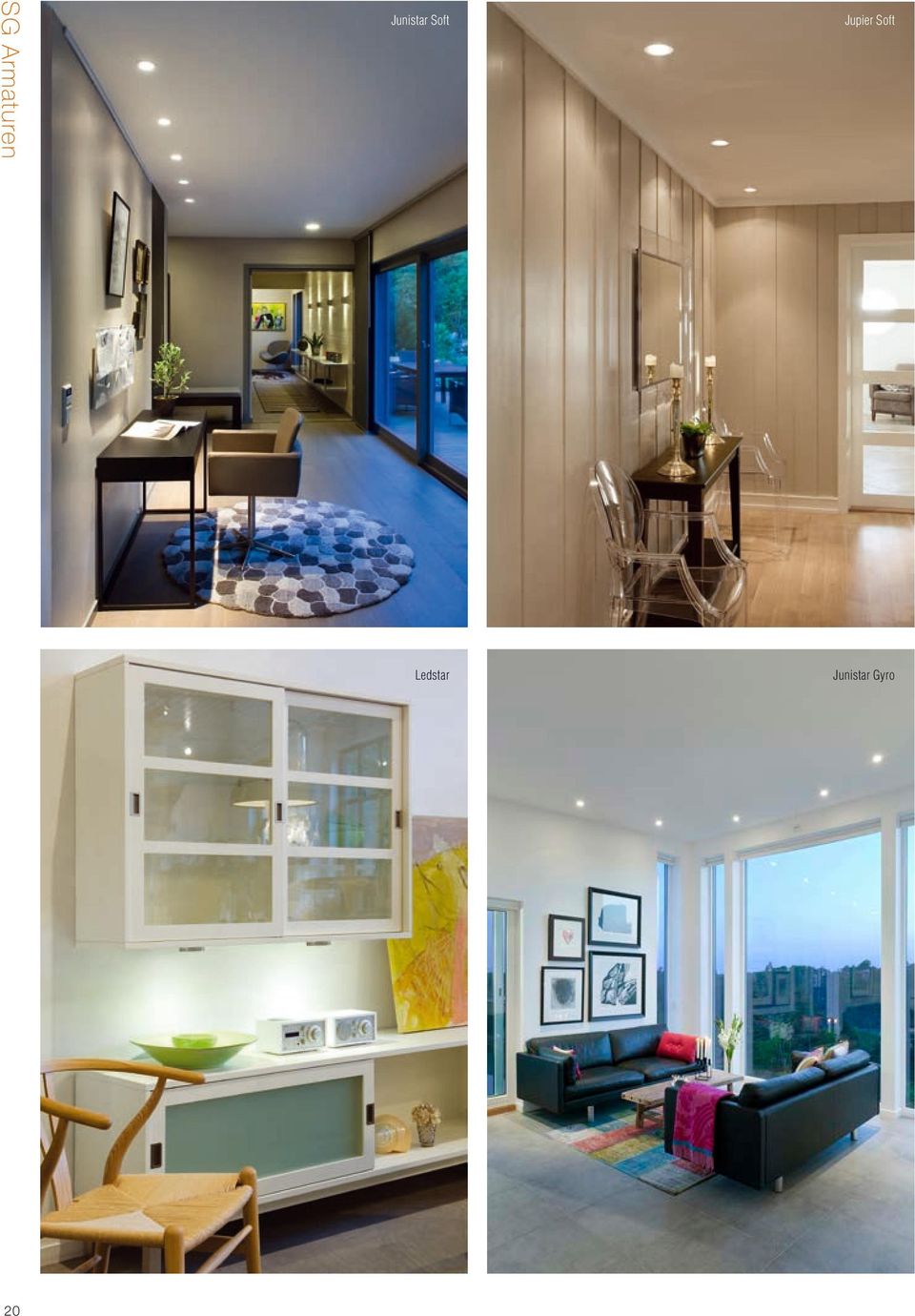

20 SG Armaturen Junistar Soft Jupier Soft Ledstar Junistar Gyro 20
