1 NYHETER 2016:2

2 Innehåll Nyheter 2016:2 Hösten är här och vi kan stolt presentera ett helt gäng med nyheter. Däribland Optic en helt ny armaturfamilj med väl utvecklad reflektorteknik, lågbyggande, mekanisk avbländning och mycket god färgåtergivning. Välj mellan tre varianter; fast armatur, en med ställbar gyro-funktion eller en variant med insänkt ljuspunkt. En annan av våra stora nyheter är takarmaturen Globe för utanpåliggande montage dikt tak eller över tak-, kopplingseller apparatdosa. Väl avbländad, högt ljusflöde och en mycket god färgåtergivning. Till armaturen finns även ett sortiment med tillbehör för att förändra utseende och funktion. HÖSTEN KOMMER MED LJUS. Våren 2015 lanserade vi Comfort G2 Tune som blev en succé med sin unika dimringsfunktion där du kan dimra ner färgtemperaturen för att förstärk känslan av äkta halogenljus. Nu lanserar vi denna funktion på flera produkter, både gamla och nya. Vår Tune-symbol visar dig vilka. Du har väl inte glömt att anmäla dig till vårt nyhetsbrev? Där kan du läsa om vad som är på gång hos oss. Anmäler dig gör du enklast via vår hemsida, Optic 360 Gyro-funktion riktbar åt alla håll. Sid 7 Optic Fast lågbyggande armatur. Sid 8 Optic Deep Väl avbländat och diskret intryck i taket. Sid 9 Comfort Quick Nu även i 3000K och som Tune-version. Sid Comfort Omtyckt underskåpsarmatur nu med linsteknik. Sid Comfort Tiltbar och anpassad för montage i apparatdosa. Sid Multi 12V ROT-produkten för dig som enkelt vill byta till. Sid 14 Bright Eye G2 Asym Riktat och klart. Sid 15 Globe Modern design med god avbländning. Sid Level Dot Lättinstallerad och mångsidig med steglös Level-funktion. Sid Cube Förbättrad favorit med förenklat montagesätt. Sid Milo Pillar Väl avbländad pollare för trädgården. Sid Bländskydd Spot It Multi Blända av och rikta ljuset på det du vill belysa. Sid Stolpfäste Spot It Multi Tillbehör som ökar användningsområdet. Sid Comfort G2 Tune 4W GU10 Utmärkt halogenersättare Dimbar färgtemperatur. Sid 28 -Dimtrafo SLD FDIM Fasdimringsbart passar utmärkt till 24V strip. Sid 28 -Dimtrafo VSTR Allt-i-ett kraftfull Trafo med inbyggd dimmer. Sid 29 -Trafo LXV IP67 Kraftfullt och anpassat för strip - inne som ute. Sid 29 Q-box För en enkel installation. Sid Avbärarskiva Enkelt montage i mjuka undertak. Sid Vårt kompletta sortiment hittar du på Bilder och texter i katalogen ska återge produkterna på ett så representativt sätt som möjligt, men vi reserverar oss för eventuella avvikelser när det gäller utförande, färg eller tekniska detaljer. Återgivning helt eller delvis får ej ske utan medgivande från Elektro Elco AB. Vi reserverar oss för eventuella felaktigheter i denna katalog, och förbehåller oss rätten till ändringar Elektro Elco AB

3 Optic Nu presenterar vi en helt ny serie med väl utvecklad reflektorteknik och mekanisk avbländning trots sitt låga inbyggnadsmått. Den effektiva reflektorn ger ett högt ljusflöde med en distinkt ljusbild och ett näst intill bländfritt ljus och mycket god färgåtergivning. Välj mellan två färgtemperaturer: 2700K (glödljuskaraktär) eller 3000K (halogenkaraktär) Produkten finns även i Tune-variant där du själv dimrar färgtemperaturen från 2000 till 2700K. Armaturen finns i tre olika varianter. Basversionen Optic i fast utförande, perfekt för allmänljus. Optic Deep har en smal tunn kant som ansluter till taket på ett snyggt sätt och djupet ger ett diskret och väl avbländat intryck. Optic 360 har en gyro-funktion och går att rikta 30 åt alla håll, vinkla och rikta ljuset precis som du vill. Lågbyggande, passar i inbyggnadshöjd >48mm Mycket god färgåtergivning, RA>90 Energieffektiv, motsvarar 50W 12V halogen Levereras komplett med fasdimringsbart drivdon Lång livslängd: (L70) h Ta 30 C Inklusive fasdimringsbart drivdon för enkel 230V-anslutning med snabbplintar och vidarekoppling. Lätthanterlig för en snabb och verktygslös installation. Dimbar med de vanligaste dimrarna på marknaden, se Lågbyggande Montage under spärrskikt med Spot Guard ( ) Enkelt montage Montagefjädrar som passar akustikplatta, enkel- och dubbelgips Enkel installation Vidarekopplingsbar Snabbkopplingsplintar Snabb installation Skruvfri dragavlastning Snabbkopplingsplintar 4 5

4 OPTIC 360 GYRO-FUNKTION RIKTBAR ÅT ALLA HÅLL. Mycket god färgåtergivning RA>90 (Tune, RA>95) MacAdam 3 SDCM Högt ljusflöde, motsvarar 50W 12V halogen Min. inbyggnadsmått: 350x220x48mm Fasdimringsbart drivdon för verktygslös och enkel installation Livslängd: (L70) h Ta 30 C Ø95 Lätthanterlig snabbplint för enkel installation Vit K 430lm 690cd 36 7,5W Vit 2700K 540lm 920cd 36 7,5W Vit 3000K 570lm 960cd 36 7,5W IP21 Ø mm F 30 >90 >95 230V CREE SHARP Kan riktas 30 åt alla håll Du behöver inte tänka på åt vilket håll du installerar armaturen utan kan enkelt vinkla och rikta ljuset precis som du vill. Montage i isolerade utrymmen använd Spot Guard Gles ( ) Min inbyggnadsmått: 350x220x48mm. 7

5 OPTIC OPTIC DEEP FAST LÅGBYGGANDE ARMATUR. VÄL AVBLÄNDAT OCH DISKRET INTRYCK I TAKET. Mycket god färgåtergivning RA>90 (Tune, RA>95) Mycket god färgåtergivning RA>90 (Tune, RA>95) MacAdam 3 SDCM MacAdam 3 SDCM Högt ljusflöde, motsvarar 50W 12V halogen Högt ljusflöde, motsvarar 50W 12V halogen Min. inbyggnadsmått: 350x220x48mm Fasdimringsbart drivdon för verktygslös och enkel installation Min. inbyggnadsmått: 350x220x48mm Fasdimringsbart drivdon för verktygslös och enkel installation IP44-utförande runt om Livslängd: (L70) h Ta 30 C Ø95 IP44-utförande runt om Livslängd: (L70) h Ta 30 C Ø Vit K 430lm 690cd 36 7,5W Vit 2700K 540lm 920cd 36 7,5W Vit 3000K 570lm 960cd 36 7,5W IP44 Ø mm F >90 >95 230V CREE SHARP Vit K 430lm 690cd 36 7,5W Vit 2700K 540lm 920cd 36 7,5W Vit 3000K 570lm 960cd 36 7,5W IP44 Ø mm F >90 >95 230V CREE SHARP Väl utvecklad reflektorteknik och mekanisk avbländning Genomtänkt design Matt finish, insänkt ljuspunkt och en Smal kant som smälter ihop med taket

6 COMFORT QUICK NU I FLERA FÄRGTEMPERATURER 2700K, 3000K,TUNE NU ÄVEN I 30O0K OCH SOM TUNE-VERSION. Lågbyggande armatur i Comfort-serien med en inbyggnadshöjd på endast 32mm, som dessutom går att montera direkt mot isolering. Välj mellan 2700K (glödljuskaraktär), 3000K (halogenkaraktär) eller Tune där du själv dimrar färgtemperaturen från K. Perfekt ROT-armatur, byt enkelt ut befintlig belysning mot ett energieffektivt -alternativ med högt ljusflöde. Dimbar med de vanligaste dimrarna på marknaden, se Lågbyggande, endast 32mm Godkänd av Nemko för montage direkt mot isolering Energieffektiv, motsvarar 50W 230V halogen Hålltagningsmått mellan smidig armatur vid renovering Livslängd i isolering utan skyddskåpa: (L70) h vid Ta 45 C Förlängd livslängd i Spot Guard Gles: (L70) h vid Ta 40 C Ø Vit K 300lm 565cd 36 6W Vit 2700K 425lm 830cd 36 6W Vit 3000K 435lm 920cd 36 6W Borstad stål K 300lm 565cd 36 6W Borstad stål 2700K 425lm 830cd 36 6W Borstad stål 3000K 435lm 920cd 36 6W N IP44 Ø mm F 15 >80 >95 230V SHARP Livslängd i isolering utan skyddskåpa: (L70) h vid Ta 45 C Dragavlastning för kabel Dragavlastning för flexslang (16mm) Enkel Installation Vidarekopplingsbar Snabbkopplingsplintar Lågbyggande Montage under spärrskikt med Spot Guard Gles ( ) Går att montera direkt mot isolering 10 Förläng livslängden i Spot Guard Gles: (L70) h vid Ta 40 C

7 1202 COMFORT OMTYCKT UNDERSKÅPSARMATUR NU MED LINSTEKNIK. Mycket god färgåtergivning, RA>90 (Tune, RA>80) IP44-utförande runt om Levereras med 2m kabel och minikontakt Energieffektiv, motsvarar 35W 12V halogen Min. inbyggnadsmått: Ø58x14mm Livslängd: (L70) h Ta 25 C Distansring och distansram triangel finns som tillbehör Ø Vit K 360lm 345cd 70 6,5W Vit 2700K 270lm 290cd 70 3,2W Vit 3000K 280lm 300cd 70 3,2W Borstad stål K 360lm 345cd 70 6,5W Borstad stål 2700K 270lm 290cd 70 3,2W Borstad stål 3000K 280lm 300cd 70 3,2W IP44 Ø58 Min. 5 III F mm >80 > CITIZEN ma SHARP Series connect 1218 COMFORT TILTBAR OCH ANPASSAD FÖR MONTAGE I APPARATDOSA & 1218 COMFORT För montage i apparatdosa Mycket god färgåtergivning, RA>90 IP44-utförande runt om Levereras med 2m kabel och minikontakt VÅR POPULÄRA 12-SERIE - NU MED COMFORTLINS. Vår populära 12-serie lanseras nu med Comfortlins, ger ett näst intill bländfritt ljus som motsvarar halogen i både ljusbild och ljusmängd med mycket god färgåtergivning. Den låga bygghöjden gör dem enkla att fälla in i möbler och i tak med begränsat utrymme. IP44-utförande för ett brett användningsområde. Armaturerna finns i två färgtemperaturer, 1202 även som Tune-variant med dimbar färgtemperatur från K. Ansluts till 350mA, välj själv drivdon efter önskad placering och dimteknik. Energieffektiv, motsvarar 35W 12V halogen Min. inbyggnadsmått: Ø58x22mm Livslängd: (L70) h Ta 25 C Vit 2700K 255lm 270cd 70 3,2W Vit 3000K 265lm 290cd 70 3,2W Borstad stål 2700K 255lm 270cd 70 3,2W Borstad stål 3000K 265lm 290cd 70 3,2W Ø85 IP44 Ø58 Min. 5 mm III F 15 > CITIZEN ma Series connect 12 13

8 1202 MULTI 12V BRIGHT EYE G2 ASYM ROT-PRODUKTEN FÖR DIG SOM ENKELT VILL BYTA TILL. RIKTAT OCH KLART Multi 12V gör det enklare än någonsin att byta ut gamla halogenarmaturer till ett energieffektivt -alternativ. Snabbplintar integrerat i kylflänsen gör att du enkelt kan använda den befintliga ledningsdragningen och koppla ihop armaturen med din gamla transformator och dimmer. Armaturen har dessutom samma håltagningsmått som våran övriga 12-serie och IP44-utförande för att passa i många olika miljöer. Två färgtemperaturer, 2700K (glödljuskaraktär) eller 3000K (halogenkaraktär). Bright Eye G2-familjen växer med ytterligare en lågbyggande armatur för infällt montage med IP44-klassning runt om. Den insänkta ljuskällan ger en asymmetrisk och riktad ljusbild med mycket god avbländning och halogenkaraktär. Lämplig för belysning av väggar och tavlor i offentlig och privat miljö. Multichip och linsteknik med högt ljusflöde och fantastisk färgåtergivning, >90. Två färgtemperaturer, 2700K (glödljuskaraktär) eller 3000K (halogenkaraktär). Ansluts till 700mA, drivdon väljs efter önskad placering och dimteknik. Behåll befintlig ledningsdragning, transformator och dimmer Mycket god färgåtergivning, RA>90 Ansluts till 12V, AC eller DC, snabbplint 0,2-0,75mm² IP44-utförande runt om 60% mer ljus, 75% energibesparing jämfört med halogen Dimbar med 315GLE (och många andra standardimrar) Högt ljusflöde motsvarar 50W 12V halogen Lågbyggande, montage under spärrskikt med Spot Guard Gles ( ) Min. inbyggnadsmått: Ø58x17mm Lättinstallerad, levereras med 2m kabel och minikontakter Livslängd: (L70) h Ta 25 C Ø70 Livslängd: (L70) h Ta 60 C Ø Vit 2700K 290lm 280cd 70 4,3W Vit 3000K 300lm 290cd 70 4,3W Borstad stål 2700K 290lm 280cd 70 4,3W Borstad stål 3000K 300lm 290cd 70 4,3W Distansring och distansram triangel finns som tillbehör Vit 2700K 450lm 1330cd 30 6,8W Vit 3000K 500lm 1480cd 30 6,8W IP44 Ø mm III F > CITIZEN ma Series connect IP44 Ø58 Min. 5 mm III F >80 12V Seoul Parallel connect PERFEKT VID ROT-ARBETEN PASSAR I BEFINTLIG HÅLTAGNING Riktad ljusbild med mycket god avbländning och ett rent intryck i taket 25 30

9 Globe Lättinstallerad takarmatur för utanpåliggande montage. Passar även över tak-, kopplings- och apparatdosa. Globe har ett modernt och stilrent uttryck med en vit eller svart sandblästrad ytfinish. Armaturen har samma -modul som vår populära Bright Eye G2-serie med högt ljusflöde och en mycket god färgåtergivning, RA>90. Till armaturen finns även ett sortiment med tillbehör för att förändra utseende och funktion. Ett pendelfäste med takkopp och integrerat fasdimringsbart drivdon samt lätt utbytbara reflektorer i flera färger. Passar i många miljöer, både privat och offentligt. IP44-utförandet ökar användningsområdet ytterligare. Två färgtemperaturer, 2700K (glödljuskaraktär) eller 3000K (halogenkaraktär). Välj själv drivdon efter önskad styr- och dimteknik. Tips på styrteknik 700mA Välj själv drivdon efter önskad dimteknik och placering. För den lilla installationen med fasdimring rekommenderar vi t.ex. Konverter Micro/Mini MD FDIM. Önskar du hellre ljusreglera med 230V-Push eller Dali finns vår populära Jolly Mini som klarar att driva upp till 3st armaturer, eller Jolly Maxi för upp till 7st.

10 GLOBE MODERN DESIGN MED GOD AVBLÄNDNING. PENDELFÄSTE GLOBE Innehåller takkopp med inbyggt fasdimringsbart drivdon och 2m textilkabel som enkelt justeras till önskad längd. Finns i svart eller vit sandblästrad finish. Dimbar med de vanligaste dimrarna på marknaden, se Lättinstallerat dikt tak, tak- kopplings-, och apparatdosa Samma -modul som vår populära Bright Eye G2-serie Mycket god färgåtergivning, RA>90 Pendelfäste med textilkabel och inbyggt fasdimringsbart drivdon finns som tillbehör Utbytbara reflektorer med magnetfäste finns som tillbehör IP44 vid montage dikt tak Livslängd: (L70): h Ta 25 C E-nr Färg Vit Svart IP20 F 230V Vit 2700K 560lm 1250cd 36 6,5W Vit 3000K 580lm 1290cd 36 6,5W Svart 2700K 530lm 1230cd 36 6,5W Svart 3000K 560lm 1290cd 36 6,5W REFLEKTOR GLOBE Reflektor med magnetfäste för dig som själv enkelt vill förändra utseendet på din armatur. Förstärker armaturens estetiska uttryck samtidigt som det ger ett behagligt och avbländat intryck. IP44 III F > CITIZEN ma Enkelt montage över takdosa, kopplingsdosa eller apparatdosa. Series connect E-nr Färg Vit Svart Mässing Förändra enkelt utseende på din armatur med reflektorer i vitt, svart och mässing 18

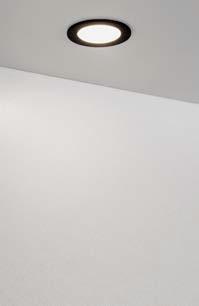

11 LEVEL DOT LÄTTINSTALLERAD OCH MÅNGSIDIG MED STEGLÖS LEVEL-FUNKTION Liten och diskret dekorationsarmatur med en smal kant som smälter ihop med underlaget på ett snyggt sätt. Opal lins och lågt ljusflöde, för infällnad i nischer och väggar. Matt svart eller vit finish i två färgtemperaturer, 2700K (glödljuskaraktär) eller 3000K (halogenkaraktär). Level-funktion gör att linsen kan justeras steglöst från insänkt till utanpåliggande efter önskad effekt och utseende. Plint på baksidan för enkel anslutning av fördraget kablage utan skarvning. Ansluts till 350mA, välj själv drivdon efter önskad placering och dimteknik. Level-funktion, justera linsen steglöst från utanpåliggande till insänkt Diskret dekorationsarmatur med frostad lins och lågt ljusflöde Plint på baksidan för enkel anslutning av fördraget kablage utan skarvning Min. inbyggnadsmått: Ø20x34-47mm Livslängd: (L70) h Ta 25 C 1 29 Ø E-nr Färg Färgtemp Armarturlumen Effekt armatur Vit 2700K 10lm 1W Vit 3000K 10lm 1W Svart 2700K 10lm 1W Svart 3000K 10lm 1W IP21 Ø20 Min. 5 mm III F > ma Seoul Series connect Plint på baksidan för enkel anslutning av fördraget kablage utan skarvning -9mm Level-funktion Justera linsen steglöst från utanpåliggande till insänkt +4mm 20 Läge 1 Läge 2 Läge 3

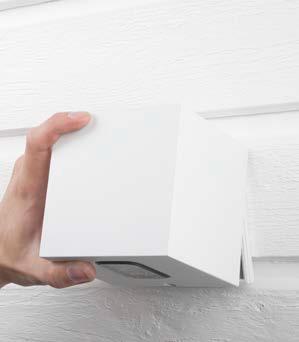

12 CUBE I & II FÖRBÄTTRAD FAVORIT MED FÖRENKLAT MONTAGESÄTT. Enkel och stilren design gör vår populära Cube till en tidlös favorit som lyser upp din fasad och ger ett välkomnande intryck. Nu uppdaterad med multichip COB och förenklat montagesätt tack vare separat bakstycke och vidarekopplingsbar snabbplint. IP65-klassning och tålig ytbehandling med sandblästrad finish för att tåla tuffa miljöer. Inbyggt drivdon med ställbar ljusnivå via DIP-switch. Möjlighet till dimring finns med externt drivdon. Enkel montering med löst bakstycke. Ställ enkelt in ljusstyrkan via DIP-switch. Separat bakstycke med dubbla genomföringar för enkel installation Vidarekopplingsbar snabbplint Inbyggt drivdon med ställbar ljusnivå via DIP-switch Livslängd: (L70) h Ta 25 C SNÄPP ENKELT FAST OCH SÄKRA MED SKRUVEN PÅ UNDERSIDAN E-nr Typ Färg Färgtemp Armarturlumen Ljusstyrka Spridn. Effekt armatur Cube I Vit 3000K 140lm 190cd 50 3W Cube I Grå 3000K 140lm 190cd 50 3W Cube I Antracit 3000K 140lm 190cd 50 3W Cube II Vit 3000K 280lm 2x190cd 50 6W Cube II Grå 3000K 280lm 2x190cd 50 6W Cube II Antracit 3000K 280lm 2x190cd 50 6W 100% 60% 30% IP65 F >80 230V CITIZEN Ställbar ljusnivå via DIP-switch DISTANS CUBE Snabbkopplingsplint och vidarekoppling. TILLBEHÖR TILL CUBE I OCH II. Distans för montage med utanpåliggande kabel. Ytbehandling med sandblästrad finish för att tåla tuffa miljöer. Distansen är roterbar 90 för att möjliggöra kabeldragning från alla håll. 99 E-nr Färg Vit Grå Antracit Tre olika färger med upp- och nerljus, eller nerljus.

13 MILO PILLAR VÄL AVBLÄNDAD POLLARE FÖR TRÄDGÅRDEN. Cylindrisk pollare i IP65-utförande. Armaturen ger en effektfull väl avbländad nedåtriktad rundstrålande ljusbild med en spridning på 150 för belysning av trädgårdar, gångvägar och trädäck. Armaturhus av strängsprutad aluminium, pulverlackerad för att tåla nordiskt utomhusklimat. Matt sandblästrad finish. Inbyggt drivdon med separat vidarekopplingsbar plint för enkel 230V-anslutning. Levereras med ett komplett kit för ingjutning i betong. Kombinera med vår populära Milo-serie med samma runda formspråk Lättinstallerad med separat vidarekopplingsbar plint för 230V-anslutning IP65-klassad, strängsprutad aluminium, pulverlackerad för tufft utomhusklimat Levereras komplett med ingjutningskit för betong Livslängd: (L70) h Ta 25 C Grå 3000K 290lm 75cd 150 7,7W Antracit 3000K 290lm 75cd 150 7,7W IP65 F >80 230V 24

14 BLÄNDSKYDD SPOT IT MULTI KOMBINERA ÄVEN MED VÅRA ANDRA TILLBEHÖR I SPOT IT MULTI-SERIEN BLÄNDA AV OCH RIKTA LJUSET PÅ DET DU VILL BELYSA. Med Spot It Multi-serien kan du belysa skyltar, fasader, buskar, träd eller uteplatser och skapa trevliga effekter och ljusmiljöer. Nu finns ett bländskydd av pulverlackerad aluminium i två storlekar för Spot It Multi 7 och 17. Minskar bländningsrisken och riktar ljuset på det du vill belysa. Bländskyddet monteras enkelt tillsammans med en skyddande gummiring på armaturen. Minskad risk för bländning Enkel montering Passar till Spot It Multi 7 och Spot It Multi 17 Spot It Multi 7 Spot It Multi 17 E-nr Typ Färg Bländskydd Spot It Multi 7 Aluminium Bländskydd Spot It Multi 17 Aluminium STOLPFÄSTE SPOT IT MULTI TILLBEHÖR SOM ÖKAR ANVÄNDNINGSOMRÅDET. Skapa trevliga effekter och ljusmiljöer med Spot It Multi-serien. Belys skyltar, fasader, buskar, träd och uteplatser mm. Nu finns även ett stolpfäste i pulverlackerad aluminium och rostfritt stål. Monteras med Spot It Multi 7 eller 17. Kan monteras på stolpar i olika storlekar för att rikta ljuset på det du vill belysa. Möjliggör montage på stolpar i dimensionerna Ø35-190mm Enkel montering Passar till Spot It Multi 7 och Spot It Multi Ø E-nr Färg Aluminium 26

15 COMFORT G2 TUNE 4W GU10 -DIMTRAFO VSTR Nu även i 12V UTMÄRKT HALOGENERSÄTTARE DIMBAR FÄRGTEMPERATUR. ALLT-I-ETT KRAFTFULL TRAFO MED INBYGGD DIMMER. Dimbar -ljuskälla med GU10-sockel som ersätter 35W 230V halogen med en energibesparing på upp till >85%. Den populära Comfortlinsen ger ett näst intill bländfritt ljus och en halogenlik ljusbild. Multichip med Tune-funktion, följer halogenljuskällans egenskaper genom att ge ifrån sig en varmare ljusfärg när du dimrar ( K). Retrofitt-utförande, passar flertalet armaturer för 50mm ljuskälla med GU10-sockel. Ljusregleras direkt på 230V med fasdimmer. Dimbar med de vanligaste dimrarna på marknaden, se TUNE- diodteknik som följer halogenljuskällans varma ljusegenskaper vid dimring MacAdam 3 SDCM Energieffektiv, motsvarar upp till 35W halogen med >85% energibesparing Livslängd: (L70) h Ta 25 C Kraftfull dimtrafo för 12V och 24V -ljuskällor med allt-i-ett-funktion (trafo med inbyggd PWM-dimmer). 1-10st enheter kan länkas och styras med fas-push från ett eller flera ställen via återfjädrande tryckknapp, via 1-10V, DMX-signal via DMX Interface ( ) eller bus-/knx via aktor. Levereras med 2m synkkabel. 3st utgångar med snabbplintar för enkel installation. Max 50W/100W per utgång, totaleffekt max 80W (6,7A) /120W (5A). För ytterligare teknisk information se bruksanvisning på Mått (lxbxh): 240x60x49mm. E-nr Typ Effekt VSTR 12V 0-80W VSTR 24V 0-120W IP20 Ø80 F 100 emc PUSH 230V 1-10V E-nr Färg Färgtemp Armarturlumen Ljusstyrka Spridn. Sockel Effekt Aluminium K 220lm 350cd 36 GU10 4W 0s IP20 F >80 100% x Hg 0.0mg 230V GU10 SHARP -DIMTRAFO SLD FDIM -TRAFO LXV IP67 FASDIMRINGSBART PASSAR UTMÄRKT TILL 24V STRIP. Fasdimringsbar likspänningstransformator för 24V, går att ljusreglera med de vanligaste standard vrid-/tryckdimrar för fram och bakkantsstyrning. Kortslutningsskydd, överbelastningsskydd och överhettningsskydd med automatisk återstart. Ytterligare teknisk information och lista på rekommenderade dimrar finns på Mått (lxbxh): 185x60x31mm. KRAFTFULLT OCH ANPASSAT FÖR STRIP - INNE SOM UTE. Vattentäta och kraftfulla drivdon för 12/24V med brett effektområde, kan belastas från noll upp till max effekt (0-150/300W). Drivdonen är anpassade för att fungera utmärkt med våra -dimrar. Levereras med förmonterad anslutningskabel både på primär- och sekundärsidan. För ytterligare teknisk information se bruksanvisning på E-nr Effekt W IP20 Ø70 F 110 emc E-nr Typ Effekt Mått (lxbxh) LXW IP67 12V 0-150W 226x68x40mm LXW IP67 24V 0-300W 251x98x45mm IP67 F 100 emc 28 29

16 Q-BOX SNABBKOPPLINGS- PLINT FÖR SKRUVFRI DRAGAVLASTNING & VIDAREKOPPLING FÖR EN ENKEL INSTALLATION. Drivdonsbox i halogenfri plast för inomhusbruk. Bestyckad med 8x0,5-2,5mm² snabbkopplingsplintar för inkoppling av drivdon. Lämplig för vidarekoppling mellan don eller armaturer, möjlig vidarekoppling för inkommande matning och belysningsstyrning. Fungerar både för att dölja drivdon, men också som en kopplingspunkt. Q-box passar främst till våra Jolly-drivdon och används helt verktygslöst. Bestyckad med 8x0,5-2,5mm² snabbkopplingsplintar för inkoppling av drivdon Vidarekopplar både inkommande matning och belysningsstyrning Döljer dina drivdon Verktygslös installation med skruvfri dragavlastning servicevänlig ,5 1,0 Främst anpassad till våra populära Jolly-drivdon E-nr Färg Vit AVBÄRARSKIVA ENKELT MONTAGE I MJUKA UNDERTAK. Avbärarskiva i behandlad papp som underlättar montage av downlights i mjuka undertak. Förhindrar att fjädrar tränger igenom undertaksskivan. Avbärarskivan har tre stansade håldimensioner som enkelt skärs bort efter behov, anpassade för vårt sortiment av downlights. Snabb och enkel installation som skyddar ditt undertak. Håltagning: mm Klarar glödtrådstest 650 C Snabb och enkel installation Inga vassa kanter Låg vikt 230g 400 Ø75 Ø95 Ø E-nr ºC 30

17 ELEKTRO ELCO AB TALLVÄGEN BANKERYD TEL INFO@ELCO.SE
