NYHETER 2012 VÅR/SOMMAR. Sid 1

Transkript

1 NYHETER 2012 VÅR/SOMMAR Sid 1

2 Ny teknik med samma utseende - Modern belysning Nyheterna är många i vår och vi fortsätter att fokusera på produkter som känns igen och som underlättar installationen med alla fördelarna från den nya tekniken. Comfort - Framtidens halogenersättare Vi presenterar bland annat vår nya Comfort-familj som är en serie multichiparmaturer och ljuskällor med patenterad lins och bländfritt ljus för att mer efterlikna vanliga 230V GU10 halogener - Nytt som liknar gammalt. Några av de största fördelarna med Comfort-familjen är att de är enkla att installera, ansluts direkt till 230V och kan ljusregleras med vanliga dimrar för elektroniska transformatorer. Andra fördelar är att det inte är någon brandrisk på grund av låg värmeutveckling, 80% energibesparing jämfört med vanlig halogen, inga lampbyten och kort Pay-off tid med mera. Enkel installation LED Vi har även utvecklat en av våra storsäljare och gjort den ännu mer lättinstallerad. Det är 1210 LED som har anpassats för att kunna installeras i en apparatdosa och fått namnet 1218 LED. Allt för att skapa den där enkelheten vid installation som vi vill uppnå med alla våra armaturer. Ny agentur Triolight Triolight från Holland är en ny och spännande agentur som vi nyligen har börjat arbeta med. De tillverkar bland annat LED-strips av mycket hög kvalitet och finish under namnet liniled och vi ser fram emot ett intressant samarbete med dem. Trådlöst trädgårdskit från Teleco och High Lumen-armaturer från Roblon Från våra två andra agenturer Roblon och Teleco presenterar vi några intressanta nyheter. Bland annat lanserar Teleco ett trådlöst trädgårdskit med fyra utgångar på 2000W/utgång. Roblon har kompletterat sitt sortiment med LED-armaturer för monter och displaybelysning med High-lumen armaturer med LED-modul från Xicato för professionell allmänbelysning. På Hide-a-lite fokuserar vi mycket på att ta fram armaturer med ljuskällor som håller över tiden både avseende design, ekonomi och miljö. Design är en självklarhet och förutom utseende och funktion så handlar det om att produkterna ska vara enkla att installera. Att ligga på teknikens framkant innebär bland annat det här, men också mycket annat. Vi väljer att kalla det här för modern belysning och vi har samlat all vår kunskap om den under namnet Hide-a-lite. Varumärket Hide-a-lite ägs och marknadsförs av Elektro Elco AB i Bankeryd utanför Jönköping. Vårt mål är att vara ledande inom modern belysning. INNEHÅLL NYHETER VÅR/SOMMAR 2012 Moon255S Nu med smart sensor Sid 4-5 Star & Cone Små och energieffektiva - nu i vitt Sid 6-7 Sid Spot mini IP44 För tuffa miljöer ute och inne Sid 8-9 Sid LED 1210 för montage i apparatdosa Sid På lager i maj/juni På lager i maj/juni På lager i maj/juni 949 Triangel Klassisk downlight i både LED- och halogenutförande Roblon LED downlights Sortiment för små som stora projekt Sid Fiberoptik LED Stjärnhimmelspaket Bastuset Komplett fibersats liniled Ny agentur Triolight med nytt varumärke liniled Teleco Trädgårdskit med trådlös styrning Sid LEDstrip tillbehör Smarta tillbehör förenklar installationen Kontakta gärna någon av våra återförsäljare om du vill veta mer om belysning och vilka möjligheter som finns. Du hittar närmaste återförsäljare samt information om våra produkter och vårt sortiment på Där kan du även beställa broschyrer om våra produkter. Sid Comfort Framtidens halogenersättare är här! Sid Dimbara drivdon Nya kraftfulla varianter på lager Sid Sid 34 Sid 2 Sid 3

3 MOON 255S Nu med smart sensor Vägg- och takarmatur med inbygg rörelsesensor i IP54 utförande för belysning av badrum, korridorer och trapphus både inne som ute. Sänker effektförbrukningen med upp till 50% i jämförelse med 2x9W kompaktlysrörsarmatur. Sensorn reagerar på alla rörelser och ger snabbare detektering. Med dip-switchar ställer man enkelt in tiden för hur länge armaturen ska lysa. Tillverkad i slagtålig UV-behandlad polykarbonat. Finns i två färgtemperaturer 2900K (830) och 4100K (840) med bra färgåtergivning Ra>80. Armaturen är försedd med snabbkopplingsplint 3x2,5 för vidarekoppling. Fästdetaljer för infällt montage medföljer. På lager i maj/juni» Dip-switch för inställning av räckvidd, skymningsnivå samt tidsfördröjning» Sensortyp: Mikrovåg 5,8GHz 75MHz» Effekt armatur: 11W 5% vid 230V» LED modul: 8,5W» Ljusmängd armatur: lm resp lm» Livslängd: (L70) timmar» Min. inbyggnadsmått: 340x340x85 mm IP54 F 230V LED Ø240 sensor E-nr Typ Färg LED-färg LED MOON255S Vit 2900K 8,5W 230V MOON255S Vit 4100K 8,5W 230V Sid 4 Sid 5

4 STAR & CONE Liten och energieffektiv - nu i vitt LED-armaturer med energieffektiv LED-ljuskälla på 1,2W/350mA eller 3W/700mA, med 60 eller 80 spridningsvinkel. Nu i rent aluminium med svarvad reflektor med borstad eller matt vitlackerad finish. Armaturerna passar utmärkt som belysning i hyllor och fönsternischer i offentlig- och privat miljö. Färgtemperatur varmvit 3000K. Ansluts till konstantströmskonverter via seriekoppling från plus till minus. Drivdon beställs separat och kan fås med eller utan möjlighet till dimring.» Effekt armatur: 1,2W 5% vid 350mA, 3,0W vid 700mA» Ljusmängd armatur: 50 lm vid 350mA, 80 lm vid 700mA» Livslängd: (L70) timmar» Min. Inbyggnadsmått: Ø35 mm Djup: 20 mm» Vid installation i isolering använd skyddskåpa IP21 III F 350 ma 700 ma Ø35 LED Serie koppling Star LED Cone LED 17 mm 32 mm 17 mm 20 mm Armaturerna finns nu i vitt 42 mm 42 mm E-nr Färg LED-färg Spridn. LED Vit 3000K 80 1,2W mA Vit 3000K 80 3W 700mA Borstad 3000K 80 1,2W 350mA alu Borstad alu 3000K 80 3W 700mA E-nr Färg LED-färg Spridn. LED Vit 3000K 60 1,2W mA Vit 3000K 60 3W 700mA Borstad alu 3000K 60 1,2W 350mA Borstad alu 3000K 60 3W 700mA tack Idag finns LED-armaturer för montage i möbler, i skåp och under hyllor med samma funktion och ljusutbyte som motsvarande halogenarmaturer. De är snälla mot både inredningen och miljön vare låg värmeutveckling och liten energiförbrukning. Sid 6 Sid 7

5 SPOT MINI IP44 För tuffa miljöer ute och inne På lager i maj/juni Liten tuff IP44 LED-spot för montering både inomhus som utomhus i våta utrymmen. Passar utmärkt för infällt eller utanpåliggande montage i t.ex takfot, uteplats och i badrum. Levereras som singelarmatur eller i kit med 3st LED-spots med 3m förmonterad kabel samt distansring. Armaturhus i aluminium eller matt vitlackerad finish. Välj mellan varmvit (3000K) eller kallvit (6000K) LED-färg. Drivdon beställs separat och kan fås med eller utan möjlighet till dimring.» Effekt armatur: 2,5W 5% vid 700mA» Ljusmängd armatur: 125 lm, 200 Candela» Livslängd: (L70) timmar» Min. Inbyggnadsmått: Ø33 mm Djup: 33 mm IP44 III F 700 ma LED Ø33 Serie koppling E-nr Typ Färg LED-färg Spridn LED Spot Mini LED Vit 3000K 45 2,5W 700mA Spot Mini LED Vit 6000K 45 2,5W 700mA Spot Mini LED Kit Vit 3000K 45 2,5W 700mA Spot Mini LED Aluminium 3000K 45 2,5W 700mA Spot Mini LED Aluminium 6000K 45 2,5W 700mA Spot Mini LED Kit Aluminium 3000K 45 2,5W 700mA 23,4 26,4 Ø37 Sid 8 Sid 9

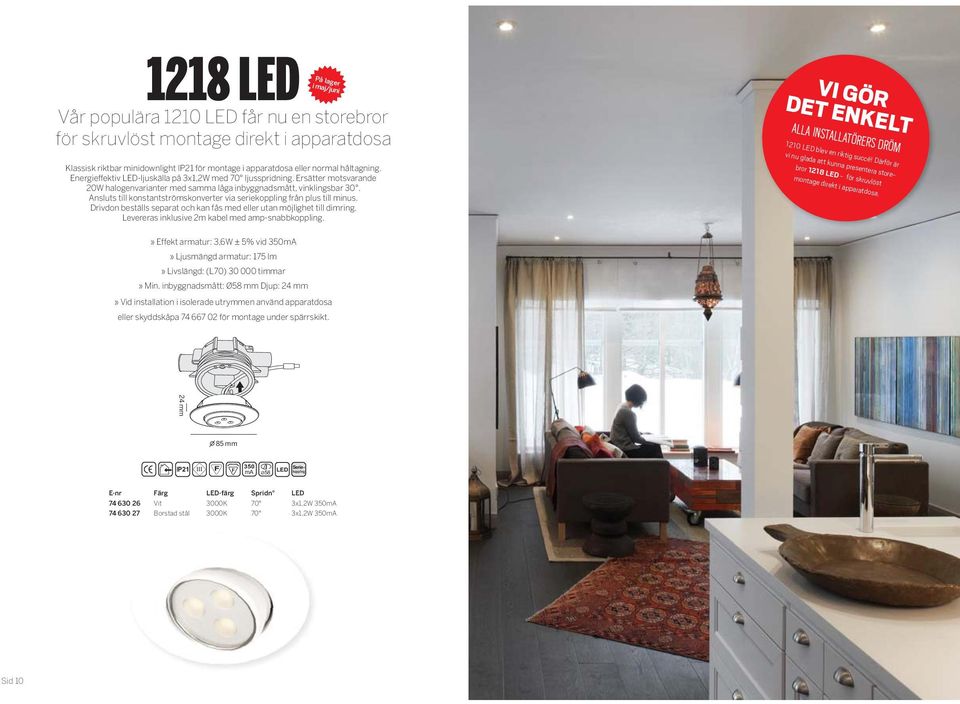

6 1218 LED På lager i maj/juni Vår populära 1210 LED får nu en storebror för skruvlöst montage direkt i apparatdosa Klassisk riktbar minidownlight IP21 för montage i apparatdosa eller normal håltagning. Energieffektiv LED-ljuskälla på 3x1,2W med 70 ljusspridning. Ersätter motsvarande 20W halogenvarianter med samma låga inbyggnadsmått, vinklingsbar 30. Ansluts till konstantströmskonverter via seriekoppling från plus till minus. Drivdon beställs separat och kan fås med eller utan möjlighet till dimring. Levereras inklusive 2m kabel med amp-snabbkoppling. VI GÖR DET ENKELT ALLA INSTALLATÖRERS DRÖM 1210 LED blev en riktig succé! Därför är vi nu glada att kunna presentera storebror 1218 LED - för skruvlöst montage direkt i apparatdosa.» Effekt armatur: 3,6W 5% vid 350mA» Ljusmängd armatur: 175 lm» Livslängd: (L70) timmar» Min. inbyggnadsmått: Ø58 mm Djup: 24 mm» Vid installation i isolerade utrymmen använd apparatdosa eller skyddskåpa för montage under spärrskikt. 24 mm 85 mm IP21 III F 350 ma Ø58 LED Serie koppling E-nr Färg LED-färg Spridn LED Vit 3000K 70 3x1,2W 350mA Borstad stål 3000K 70 3x1,2W 350mA Sid 10 Sid 11

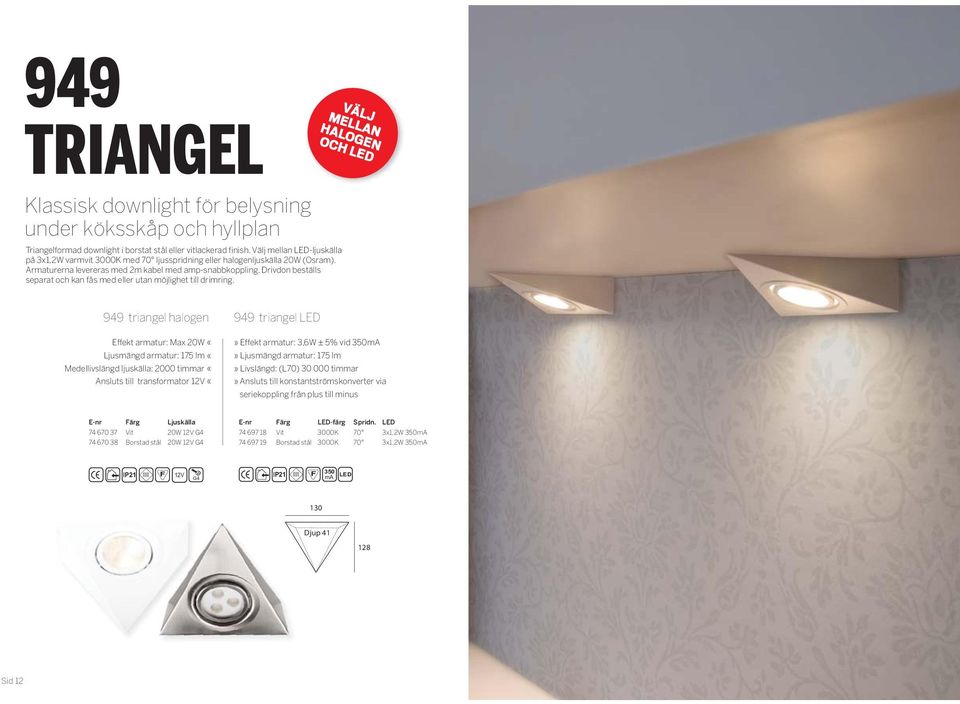

7 949 TRIANGEL VÄLJ MELLAN HALOGEN OCH LED Klassisk downlight för belysning under köksskåp och hyllplan Triangelformad downlight i borstat stål eller vitlackerad finish. Välj mellan LED-ljuskälla på 3x1,2W varmvit 3000K med 70 ljusspridning eller halogenljuskälla 20W (Osram). Armaturerna levereras med 2m kabel med amp-snabbkoppling. Drivdon beställs separat och kan fås med eller utan möjlighet till drimring. 949 triangel halogen Effekt armatur: Max 20W Ljusmängd armatur: 175 lm Medellivslängd ljuskälla: 2000 timmar Ansluts till transformator 12V»»»» 949 triangel LED» Effekt armatur: 3,6W 5% vid 350mA» Ljusmängd armatur: 175 lm» Livslängd: (L70) timmar» Ansluts till konstantströmskonverter via seriekoppling från plus till minus E-nr Färg Ljuskälla Vit 20W 12V G Borstad 20W 12V G4 stål E-nr Färg LED-färg Spridn. LED Vit 3000K 70 3x1,2W mA Borstad 3000K 70 3x1,2W 350mA stål IP21 III F 12V G4 IP21 III F 350 ma LED 130 Djup Sid 12 Sid 13

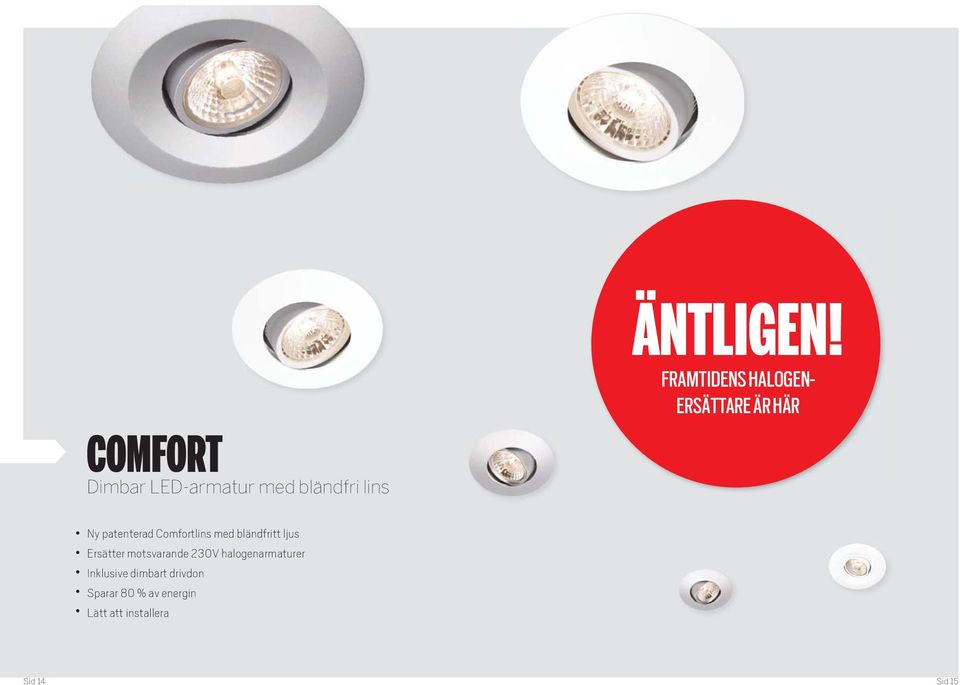

8 COMFORT Dimbar LED-armatur med bländfri lins ÄNTLIGEN! FRAMTIDENS HALOGEN- ERSÄTTARE ÄR HÄR Ny patenterad Comfortlins med bländfritt ljus Ersätter motsvarande 230V halogenarmaturer Inklusive dimbart drivdon Sparar 80 % av energin Lätt att installera Sid 14 Sid 15

9 COMFORT COMFORT LENS Dimbar LED-armatur med bländfri lins inklusive dimbart ljusbild, färgtemperatur och ljusmängd Infälld ställbar LED-armatur 8/9W komplett inkl. dimbart drivdon som ljusregleras på 230V med fas-dimring (bakkant). Multichip-tekniken och den nya patenterade Comfortlinsen ger ett nästan bländfritt ljus som påminner om och motsvarar ljuset från en vanlig halogen när det gäller ljusbild, färgtemperatur och ljusmängd. För nyinstallation eller enkelt utbyte av befintliga energislukande 230V armaturer. Comfort LED 9W kan monteras i håltagning mellan 70-95mm och ersätta befintliga armaturer. Kan ljusregleras med många av de vanligaste dimrarna på marknaden. Lista på rekommenderade dimrar finns på IP21 F V LED Comfort LED 8W Comfort LED-modul 8W Comfort LED 9W Ø50 Ø47 Ø43 Ø49 IP ,5 IP20 76 IP21 Ø90 Ø50 IP21 Ø110 För den som vill välja en egen armatur finns 8W modulen att köpa som separat ljuskälla, passar i de flesta armaturer för 50mm ljuskälla. Ansluts till 600mA konstantströmskonverter t.ex. Jolly HV (E ). IP20 III F ma LED E-nr Produktnamn Färg LED-färg Ljusmängd Ställbar Mått (ØxH) Håltagning Effekt inkl. drivdon COMFORT LED Vit 2700K 562 lm 27 90x70 mm Ø70 mm 10,5W 230V 02 8W COMFORT LED 8W Aluminium 2700K 562 lm 27 90x70 mm Ø70 mm 10,5W 230V COMFORT LED 9W Vit 2700K 606 lm x76 mm Ø70-95 mm 11,6W 230V COMFORT LED 9W Aluminium 2700K 606 lm x76 mm Ø70-95 mm 11,6W 230V COMFORT LED- Aluminium 2700K 562 lm 50x68 mm se armatur modul 8W Sid 16 Sid 17

10 COMFORT 5W Dimbar LED-ljuskälla med bländfri lins beroende på dimmer och belastning IP20 F 230V LED GU 10 Multichipteknik och den nya patenterade comfortlinsen ger ett nästan bländfritt ljus som påminner om och motsvarar ljuset från en vanlig halogen när det gäller ljusbild, färgtemperatur och ljusmängd. Ljuskällan passar i de flesta standard downlights för 50mm ljuskälla och kan ljusregleras med många av de vanligaste dimrarna på marknaden. Lista på godkända dimrar finns på E-nr Typ LED-färg Ljusmängd Ljusstyrka Spridningsvinkel Comfort LED-ljuskälla dimbar 2700K 260 lumen 585 candela 36 Sid 18 Sid 19

11 Sortiment för små och stora projekt Roblon är lika fantasifulla som de är erfarna. De insisterar på kvalitet och innovation från ritbord till utveckling, från produktion till installation, från försäljning till support. De insisterar också på att det endast finns en typ av belysningslösning den rätta. Roblon LED Alltid högsta kvalitet Roblon har sedan tidigare ett sortiment av LED bestående av Pyxis, Corvus, Libra, Framing Spot, XPO-Led m.fl. Nu lanserar de ett nytt sortiment av high-lumen downlights med Xicato LED-modulen som är idealisk för området rum, display, yt- och arbetsbelysning. Med tillägg av high-lumen downlights i portföljen erbjuder Roblon nu helhetslösningar som mycket exakt uppfyller flera krav på belysningen i en installation. De nya LED-lamporna har utvecklats i Europa och de har noggrant testats och dokumenterats av Roblon FoU-team. Obs! Produkterna lagerhålls ej och har varierande leveranstider. Roblon Fiber Det mest intressanta är det du inte ser Roblon tillhör marknadsledarna inom fiberoptik, vilket märks då man tittar på detaljerna i deras lösningar. Många av de nyare fiberoptikarmaturerna och de mindre LED-armaturerna är designade av samma danska designer som gjort flertalet av Bang & Olufsens produkter. Inom produktområdet fiber finns det många typer av armaturer att välja på såsom Nova, Bebop, Beespot, Aquarius m.fl. Det finns olika rörsystem, XPO och Brass, och det finns ett flertal ljusgivare Den senaste nyheten är LED-ljusgivare för både inom- och utomhuslösningar som redan har blivit populära på marknaden. Roblon Fiber- och LED-belysning när den är som bäst. Sid 20 Sid 21

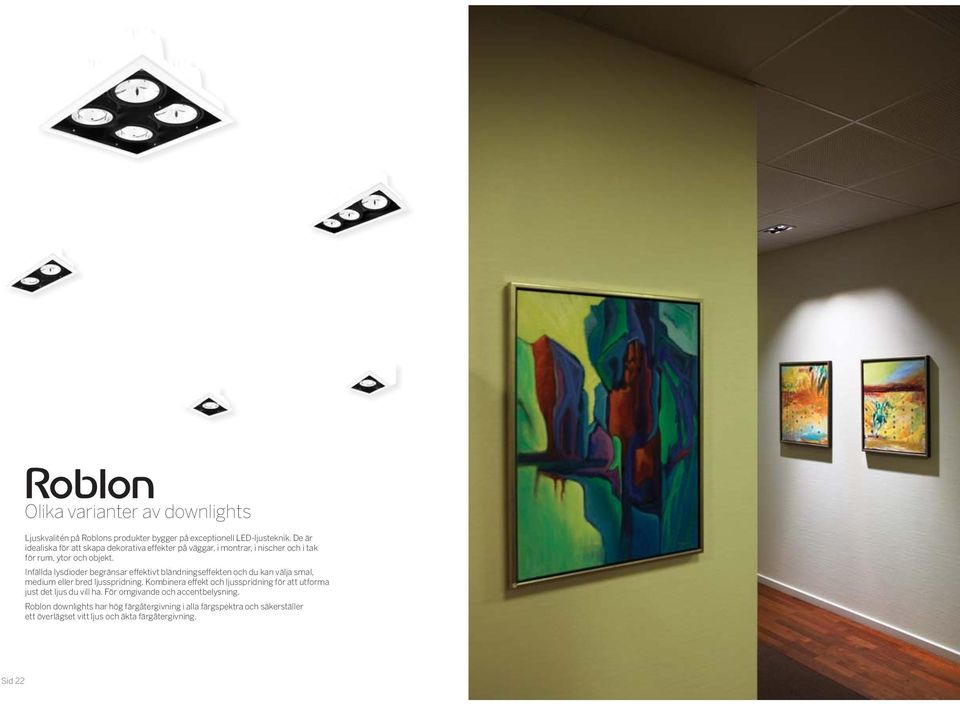

12 Olika varianter av downlights Ljuskvalitén på Roblons produkter bygger på exceptionell LED-ljusteknik. De är idealiska för att skapa dekorativa effekter på väggar, i montrar, i nischer och i tak för rum, ytor och objekt. Infällda lysdioder begränsar effektivt bländningseffekten och du kan välja smal, medium eller bred ljusspridning. Kombinera effekt och ljusspridning för att utforma just det ljus du vill ha. För omgivande och accentbelysning. Roblon downlights har hög färgåtergivning i alla färgspektra och säkerställer ett överlägset vitt ljus och äkta färgåtergivning. Sid 22 Sid 23

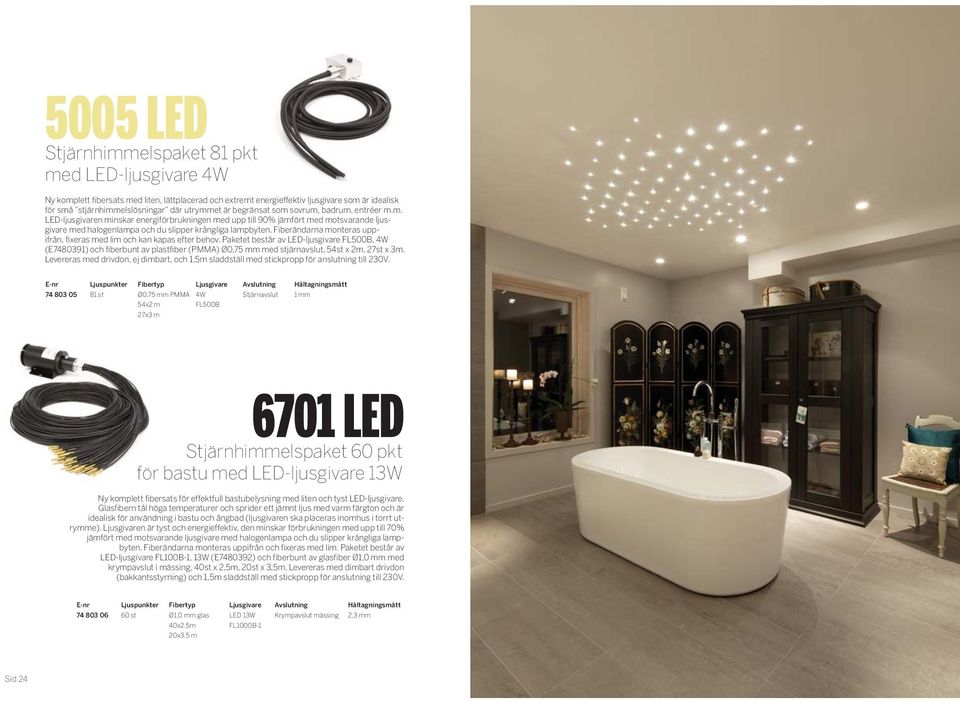

13 5005 LED Stjärnhimmelspaket 81 pkt med LED-ljusgivare 4W Ny komplett fibersats med liten, lättplacerad och extremt energieffektiv ljusgivare som är idealisk för små stjärnhimmelslösningar där utrymmet är begränsat som sovrum, badrum, entréer m.m. LED-ljusgivaren minskar energiförbrukningen med upp till 90% jämfört med motsvarande ljusgivare med halogenlampa och du slipper krångliga lampbyten. Fiberändarna monteras uppifrån, fixeras med lim och kan kapas efter behov. Paketet består av LED-ljusgivare FL500B, 4W (E ) och fiberbunt av plastfiber (PMMA) Ø0,75 mm med stjärnavslut, 54st x 2m, 27st x 3m. Levereras med drivdon, ej dimbart, och 1,5m sladdställ med stickpropp för anslutning till 230V. E-nr Ljuspunkter Fibertyp Ljusgivare Avslutning Håltagningsmått st Ø0,75 mm 4W Stjärnavslut 1 mm 05 PMMA 54x2 m FL500B 27x3 m 6701 LED Stjärnhimmelspaket 60 pkt för bastu med LED-ljusgivare 13W Ny komplett fibersats för effektfull bastubelysning med liten och tyst LED-ljusgivare. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton och är idealisk för användning i bastu och ångbad (ljusgivaren ska placeras inomhus i torrt utrymme). Ljusgivaren är tyst och energieffektiv, den minskar förbrukningen med upp till 70% jämfört med motsvarande ljusgivare med halogenlampa och du slipper krångliga lampbyten. Fiberändarna monteras uppifrån och fixeras med lim. Paketet består av LED-ljusgivare FL100B-1, 13W (E ) och fiberbunt av glasfiber Ø1,0 mm med krympavslut i mässing, 40st x 2,5m, 20st x 3,5m. Levereras med dimbart drivdon (bakkantsstyrning) och 1,5m sladdställ med stickpropp för anslutning till 230V. E-nr Ljuspunkter Fibertyp Ljusgivare Avslutning Håltagningsmått st Ø1,0 mm glas LED 13W Krympavslut mässing 2,3 mm 40x2,5m FL1000B-1 20x3,5 m Sid 24 Sid 25

14 5010 LED Komplett fibersats för dekorativ bastubelysning Ny komplett fibersats för bastubelysning med liten och tyst LED-ljusgivare. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton och är idealisk för användning i bastu och ångbad. Monteras med fördel i tak eller i lavarna för en effektfull belysning (ljusgivaren ska placeras inomhus i torrt utrymme). Ljusgivaren är tyst och energieffektiv och minskar förbrukningen med upp till 70% jämfört med motsvarande ljusgivare med halogenlampa. Du slipper även lampbyten. Fiberändarna monteras uppifrån och fixeras med lim. Lång livslängd förenklar hanteringen och skapar nya möjligheter till effektfull fiberbelysning. Paketet består av LED-ljusgivare FL100B-1, 13W (E ) och fiberbunt av glasfiber Ø2 mm med armaturavslut i aluminium, 2st x 2m, 2st x 2,5m, 2st x 3m. Levereras med dimbart drivdon (bakkantsstyrning) och 1,5m sladdställ med stickpropp för anslutning till 230V. E-nr Ljuspunkter Fibertyp Ljusgivare Avslutning Håltagningsmått st Ø2 mm glas LED 13W Armaturavslut 7 mm 2x2 m FL1000B-1 2x2,5 m 2x3 m Sid 26 Sid 27

15 liniled Vi välkomnar en ny agentur Triolight och ett nytt varumärke liniled Kvalitet Inte bara en filosofi Vi är mycket glada över att vi sedan en tid representerar det Holländska innovationsföretaget Triolight som arbetar med utveckling inom LED-belysning.» OSRAM s Power TOPLED long life-diod» Tillverkad i EU» 2 års garanti» Livslängd > timmar» Mycket högt ljusutbyte» 2 modeller: topp-och sido-emitterande» Mycket flexibel: böjradie > 30 mm» Ett omfattande utbud av tillbehör» Kompakt» Plug & play» Särskild reflektion liniled liniled är en högkvalitativ flexibel LED-strip som är exceptionellt flexibel och kan användas till en rad olika applikationer både inomhus och utomhus (även i mark), som funktionell eller dekorativ belysning både inom privat och offentlig miljö. liniled -serien kan kompletteras med många tillbehör, såsom: monteringsprofiler, aluminiumprofiler för diffust ljus, trapprofiler, kopplingsmaterial, dimmers, strömställare, (RGB) styrenheter m.m. Sid 28 Sid 29

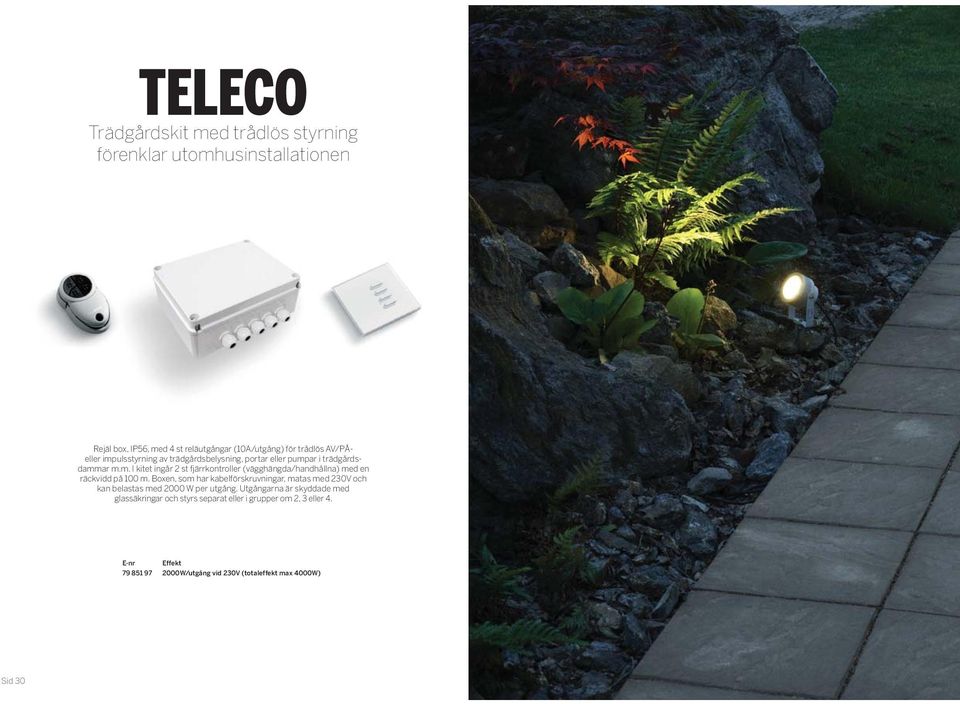

16 TELECO Trädgårdskit med trådlös styrning förenklar utomhusinstallationen Rejäl box, IP56, med 4 st reläutgångar (10A/utgång) för trådlös AV/PÅeller impulsstyrning av trädgårdsbelysning, portar eller pumpar i trädgårdsdammar m.m. I kitet ingår 2 st fjärrkontroller (vägghängda/handhållna) med en räckvidd på 100 m. Boxen, som har kabelförskruvningar, matas med 230V och kan belastas med 2000 W per utgång. Utgångarna är skyddade med glassäkringar och styrs separat eller i grupper om 2, 3 eller 4. E-nr Effekt W/utgång vid 230V (totaleffekt max 4000W) Sid 30 Sid 31

17 T-profil Alu 2m SNABBANSLUTNING/SKARV LEDSTRIP FLEXIBEL För enkelt montage utan verktyg E-nr Typ Mått (LxBxH) T-profil Alu 2m 2000x35,4x25 mm Täcklock PC Opal låg 2m 2000x14,8x8 mm Täcklock Klar låg 2m 2000x14,8x8 mm T-PROFIL Nyhet i sortimentet av profiler för LED-strippar Aluminiumprofiler underlättar montaget och ökar användningsområdet för våra flexibla LED-strippar. För infällnad i tak, vägg eller golv. Vår nya T-profil fungerar som en extra avkylning och täcklocken ger ett extra skydd och en möjlighet att variera ljusspridningen samt en bra avskärmning när det behövs. Profilen kan kompletteras med plant täcklock i klart eller opalt utförande. Monteras enkelt med clips eller fjäderfäste. Avslutas med gavlar med fasade kanter i aluminium. E-nr Typ Snabbanslutning LEDstrip Flexibel, 90 mm Snabbskarv LEDstrip Flexibel Snabbanslutning LEDstrip Flexibel FX, 90 mm Snabbskarv LEDstrip Flexibel FX Snabbanslutning LEDstrip Flexibel RGB, 100 mm Snabbskarv LEDstrip Flexibel RGB ALU-PROFIL LÅG Nya smarta tillbehör Skarv för att sammanfoga två profiler samt ett magnetfäste för att enkelt och utan åverkan fästa profilen på olika metallytor. Båda tillbehören monteras dolt i profilen. Magnetfästet kan även användas som en kombination av skarv och fäste. Skarven fungerar även till T-profilen. E-nr Typ Mått (LxBxH) M-clips Alu profil 2st 19x12x9 mm Gavel T-profil Alu 10x35x25 mm Fjäderfäste T-profil 40x10x50 mm E-nr Typ Mått (LxBxH) Magnetfäste Aluprofil 45x12x5 mm (magnetfäste 3 mm) Skarv Aluprofil 45x12x2 mm Sid 32 Sid 33

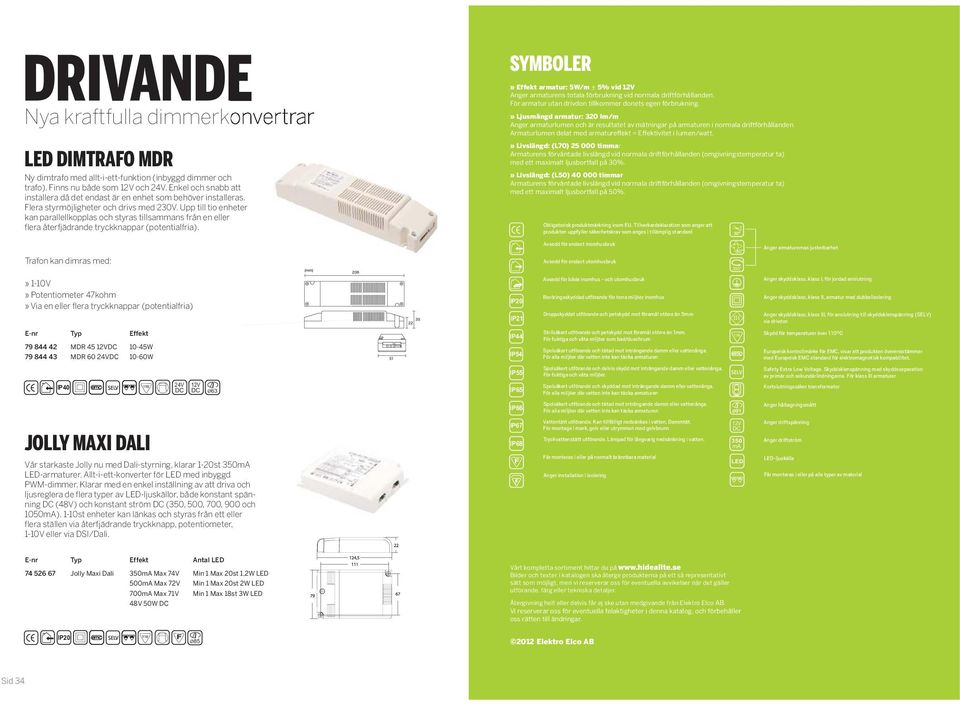

18 DRIVANDE Nya kraftfulla dimmerkonvertrar LED DIMTRAFO MDR Ny dimtrafo med allt-i-ett-funktion (inbyggd dimmer och trafo). Finns nu både som 12V och 24V. Enkel och snabb att installera då det endast är en enhet som behöver installeras. Flera styrmöjligheter och drivs med 230V. Upp till tio enheter kan parallellkopplas och styras tillsammans från en eller flera återfjädrande tryckknappar (potentialfria). SYMBOLER» Effekt armatur: 5W/m 5% vid 12V Anger armaturens totala förbrukning vid normala driftförhållanden. För armatur utan drivdon tillkommer donets egen förbrukning.» Ljusmängd armatur: 320 lm/m Anger armaturlumen och är resultatet av mätningar på armaturen i normala driftförhållanden. Armaturlumen delat med armatureffekt = Effektivitet i lumen/watt.» Livslängd: (L70) timmar Armaturens förväntade livslängd vid normala driftförhållanden (omgivningstemperatur ta) med ett maximalt ljusbortfall på 30%.» Livslängd: (L50) timmar Armaturens förväntade livslängd vid normala driftförhållanden (omgivningstemperatur ta) med ett maximalt ljusbortfall på 50%. Obligatorisk produktmärkning inom EU. Tillverkardeklaration som anger att produkten uppfyller säkerhetskrav som anges i tillämplig standard Trafon kan dimras med:» 1-10V» Potentiometer 47kohm» Via en eller flera tryckknappar (potentialfria) (mm) IP20 IP21 Avsedd för endast inomhusbruk Avsedd för endast utomhusbruk Avsedd för både inomhus - och utomhusbruk Beröringsskyddad utförande för torra miljöer inomhus Droppskyddat utförande och petskydd mot föremål större än 5mm III Anger armaturernas justerbarhet Anger skyddsklass, klass I, för jordad anslutning Anger skyddsklass, klass II, armatur med dubbelisolering Anger skyddsklass, klass III, för anslutning till skyddsklenspänning (SELV) via drivdon E-nr Typ Effekt MDR 45 12VDC 10-45W MDR 60 24VDC 10-60W 51 IP44 IP54 Strilsäkert utförande och petskydd mot föremål större än 1mm. För fuktiga och våta miljöer som bad/duschrum Spolsäkert utförande och tätad mot inträngande damm eller vattenånga. För alla miljöer där vatten inte kan täcka armaturen Skydd för temperaturer över 110 C Europeisk kontrollmärke för EMC, visar att produkten överensstämmer med Europeisk EMC standard för elektromagnetisk kompabilitet. IP55 Spolsäkert utförande och delvis skydd mot inträngande damm eller vattenånga. För fuktiga och våta miljöer. Safety Extra Low Voltage. Skyddsklenspänning med skyddsseparation av primär och sekundärlindningarna. För klass III armaturer IP40 24V DC 12V DC Ø63 IP65 Spolsäkert utförande och skyddad mot inträngande damm eller vattenånga. För alla miljöer där vatten inte kan täcka armaturen Kortslutningssäker transformator IP66 Spolsäkert utförande och tätad mot inträngande damm eller vattenånga. För alla miljöer där vatten inte kan täcka armaturen Anger håltagningsmått JOLLY MAXI DALI Vår starkaste Jolly nu med Dali-styrning, klarar 1-20st 350mA LED-armaturer. Allt-i-ett-konverter för LED med inbyggd PWM-dimmer. Klarar med en enkel inställning av att driva och ljusreglera de flera typer av LED-ljuskällor, både konstant spänning DC (48V) och konstant ström DC (350, 500, 700, 900 och 1050mA). 1-10st enheter kan länkas och styras från ett eller flera ställen via återfjädrande tryckknapp, potentiometer, 1-10V eller via DSI/Dali. IP67 IP68 Vattentätt utförande. Kan tillfälligt nedsänkas i vatten. Dammtät. För montage i mark, golv eller utrymmen med golvbrunn Tryckvattenstätt utförande. Lämpad för långvarig nedsänkning i vatten. Får monteras i eller på normalt brännbara material Anger installation i isolering 12V DC 350 ma LED Anger driftspänning Anger driftström LED-ljuskälla Får monteras i eller på alla typer av material E-nr Typ Effekt Antal LED Jolly Maxi Dali 350mA Max 74V Min 1 Max 20st 1,2W LED 500mA Max 72V Min 1 Max 20st 2W LED 700mA Max 71V Min 1 Max 18st 3W LED 48V 50W DC Vårt kompletta sortiment hittar du på Bilder och texter i katalogen ska återge produkterna på ett så representativt sätt som möjligt, men vi reserverar oss för eventuella avvikelser när det gäller utförande, färg eller tekniska detaljer. Återgivning helt eller delvis får ej ske utan medgivande från Elektro Elco AB. Vi reserverar oss för eventuella felaktigheter i denna katalog, och förbehåller oss rätten till ändringar. IP20 F Ø Elektro Elco AB Sid 34 Sid 35

19 Sid 36 ELEKTRO ELCO AB Tallvägen Bankeryd Tel Fax info@elco.se
