3 Fasadsystem Fasadsystem Designguide Expressive FASADSYSTEM Fasadsystem 4150 sx profiler och stomprofiler har samma sortiment av stomprofiler. NRGY BIPV 300 Passivhusstandard Sapa Solar BIPV integrering i byggsystem Arkitekt: AART architects A/S, Danmark Våra standardsystem för fasad, BIPV, dörrar och fönster ingår i projektet. Fasader: Sapa 4150 SX med BIPV, Sapa Sapa 3050 invändigt. Dörrar: Sapa 2050 och Fönster: Sapa 1074 SX, inåtgående Solcellsglasen kan enkelt integreras i våra system, Fasad 4150/4150 SX, Glastak 5050 och i projektlösningen solskydd Aero Solcellerna är inbyggda i en genomsiktlig isolerruta med 2- eller 3-glas alternativt ogenomsiktligt enkelglas i bröstning eller solskydd Fasad 4150 SX 4150 SX med med delningsprofil delningsprofil Fasad 4150 SX4150 medsx T-formad med T-formad profil stomprofil Samma stomprofil kan användas både vertikalt och horisontellt vilket ger bättre materialutnyttjande. Glasning sker alltid från konstruktionens utsida SSG för 2- eller 3-glas isolerruta. Integreringen i byggsystem och byggnaden innebär att alla element från cellen till den färdiga produkten måste utformas i enlighet med samma kriterier, samtidigt som flexibel arkitektur och god byggnadsfunktion säkerställs Fasad SXrektangulär SX med med rektangulär profilform stomprofil Science- og Innovationscenter designexempel Glasfals lämplig för 2-eller 3-glas isolerrutor. För 2-glas upp till 36 mm (exkl. yttre glas), invändig glastjocklek 4-9 mm eller mm. För 3-glas upp till 52 mm (exkl. yttre glas) Science- og Innovationscenter i Sarpsborg, Norge. 20 Formge med exteriöra dekor profiler för 4150 och 4150 sx. expressive dekorprofiler kan också kombineras med profiler från dekorfamiljerna add och Optima. det går också att få egen design på profiler om så önskas expressive ger dig som kreatör stor frihet att låta ljus och skugga spela över fasaden. Ge fasaden rikt ningar, förstärk partier och element, kombinera med färgsättningar och ytbehandlingar. Sapa Fasad 4150 Fasad 4150I-formad SX 4150 SX med med I-formad profil stomprofil DÖRRAR Fönster/dörrar i fasadsystem 4150 sx FASADSYSTEM Konstruktionen hos ett solcellsglas. Exempel på specialtillverkad modul 52 Fasadsystem 74 Sapa Fasad 4150 SX Byggsätt glasfasad Expressive dekorprofiler horisontellt kombinerat med vertikalt. Fasaden kan vara bärande eller icke-bärande i sin konstruktion. När det gäller skelett- eller skivkonstruktioner utformas dessa som icke4 principer: 1. Utfackningsväggen. Fasadelementen hängs mellan bjälklagsplattorna och pelarna, alt. ställs på bjälklagsplattorna. synlig bärande konstruktion. 4. Curtain Wall/ utanpåliggande fasad. Fasadelementen placeras framför bjälklagsplattorna och framför pelarna. dold bärande det är oftast enklare att välja en icke-bärande yttervägg som är placerad framför den bärande konstruktionen då den praktiska måttnoggrannheten är mindre. 3. Fasadelementen placeras framför bjälklagsplattorna och placeras mellan pelarna. synlig horisontell bärande konstruktion. Byggsätt principer Expressive dekorprofiler i kombination horisontellt och vertikalt. Gestaltningsprinciper Expressive dekorprofiler i kombination med vertikalt. Sapa SapaFönster Fönster Täthet. Fasader skall vara täta på många sätt. Regn och vind får inte tränga igenom fasaden utifrån och från insidan får inte fukt tränga ut i fasaden. Om fukt kommer in skall fasaden vara konstruerad så att fukten ventileras/dräneras mot utsidan. 43 huvudsakligen 5 49,5 50 Brand. Fasaden bör utföras av Fönster 1074 SX i fasadmelobrännbar t material. Avstånd i höjdled lan fönster i olika brandceller måste beaktas. Eventuella rökgasluckor eller fönster dimensioneras efter behov. Se kapitel brandskydd. Ljudreducering. Fasaden skall dimensioneras och utformas med hänsyn till förekommande bullerkällor och så att uppkomst och spridning av störande ljud begränsas. Det avgörande för en byggnads totala ljudisolering mot omgivningen är fasadens uppbyggnad, glasets ljudisolerande förmåga samt montering och tätning av fönstret i fasaden. Ljudreduktion mäts enligt EN ISO Ljudisolering i en byggnad beskrivs med reduktionstal och anges i db. Ljudklass alt. Rw 55.2 är ett 5 50 eller Rw+Ctr brukar anges. Rw medelvärde baserat på upplevelse av ljud. Rw+Ctr Fasadfönster 4074 i fasad tar hänsyn till spektrat för stadstrafik. 2. Fasadelementen ställs på bjälklagsplattorna och placeras framför pelarna. synlig vertikal bärande konstruktion. Expressive dekorprofiler horisontellt kombinerat med vertikalt. FönSter DeSigngUiDe Sapa Solar BIPV Sapa Byggsystemprodukter är godkända för P-märkning, vilket ger tillverkarna möjlighet att erbjuda konstruktioner som uppfyller marknadens krav på kvalitetssäkring. Expressive dekorprofiler det är vanligt att Expressive horisontellt bärande fasader. skilja pådekorprofiler dessa konstruktion. kombinerat med vertikalt. Designguide Innerdörrar Designguide Viktigt Viktigt att att tänka tänkapå på. Sapa Fönster 1074 SX 92 16,5 5 Vårt isolerade fönstersystem 1074 med ett profildjup på 74 mm ger ett lågt U-värde samt hög luft- och vattentäthet. Den effektiva tätningen ökar även i hög grad fönstrets akustiska prestanda. Systemet går lätt att kombinera mellan fasta och öppningsbara fönster eller i större glaspartier med överljus. 50 Utåtgående fönster 1074 i fasad inåtgående fönster. Dörrdesign med glas. Använd screentryckta glas, ornamentglas, färgade glas. Dörr 2050 naturanodiserad karm pulverlackerad Dörrdesign med fyllning. Använd aluminiumplåt, träfanér, laminat, eller varför inte gummimatta, durkplåt. Dörr 2050 naturanodiserad karm pulverlackerad. Dörrdesign med information. Det blir lättare att hitta rätt när dörren talar sitt tydliga språk. Dörr 2050 naturanodiserad karm pulverlackerad. 1. Utfackningsvägg. 1. Utfackningsvägg SX 2. Pelarfasad På vår hemsida har vi tabeller med fasadens totala U-värde för olika glas och distanslister. Beräkningarna baseras på de föreskrifter och allmänna råd som ges i BBR 2012 Kap:9 och beräkningsstandarden för Curtain Wall EN 13947: Bandfasad Kallfasad Solavskärmning. Höga innetemperaturer, oönskad värmestrålning från solen och risk för bländning kan förhindras/minskas med någon form av solskydd. Det mest effektiva solskyddet är ett utvändigt solskydd. Om behov av solavskärmning finns bör detta projekteras i samband med fasaden. H Utanpåliggande vägg 4. Helglasfasad. H Dörr Fasning mot glasningslist ger en skuggkant. Asymmetriskt placerat glas. Dörr Dörrblad med slät yta. Asymmetriskt placerat glas. Dörr Dörrblad med slät yta, dörr med spröjs. Asymmetriskt placerat glas. Sapa Fönster 1074 inåtgående lättvägg Sapa Fönster 1074 utåtgående Kombinationsmöjligheter, dörr med över- och sidoljus. Dörr 2050/2060 och sidoljus i 3050/ Gestalningen är friare genom valet av konstruktion. H SX blockfönster, har steppat isolerglas som döljer fönsterbågen från utsidan, vilket ger fönstret mer exte riör glasyta. Fasadsystem 4150 SSG på AGA-verken på Lidingö, Stockholm. Sapa Fönster 1074 blockfönster inåtgående Sapa Fönster 1074 inåtgående Energihushållning. För att tillgodose kravet på god energihushållning ställs det krav på värmeisolering och lufttäthet hos fasaden. Bröstningar, täta delar i Sapa Byggsystems fasadsystem har U-värden ner till 0,2 W/m2 K. Glasfalser med 2- alt. 3-glas isolerrutor med Ug-värden ner till 0,5 W/m2 K. För alla fasadsystem gäller att U-värde, värmegenomgång, beräknas enligt EN Då bör U-värdet för hela fasaden anges, Ucw lättvägg har en karm anpassad för rationellt montage i lättväggskonstruktioner av plåt och iso lering. Karmen är försedd med anslag mot väggens utsida och förankras med dolda beslag från insidan. Insidan kompletteras med foder av specialanpassade aluminiumprofiler utåtgående fönster. Används ofta för kom fortventilation, rökgasventilation och utrymningsvägar. 50 Dörr 2074 i fasad Ventilation. För komfortventilation, utrymning eller rökgasventilation finns flera alternativför att passa in i fasadens funktion och utseende. H-20 H-52 Vårt fönster i aluminium kombinerar minimalt underhåll med god inomhuskomfort Kallfasad Ny handbok ger nya infallsvinklar Vår nya handbok är skapad för att hjälpa arkitekter och projektörer i sitt kombinerad med designguide, fylld med inspiration, referensbilder och Den tryckta handboken på över 300 sidor samverkar med vår hemsida. Det finns många fördelar med det tryckta materialet och vi hoppas att den kommer att bli ett mycket användbart komplement till hemsidan. byggteknisk rådgivning. Anmäl ditt intresse på hemsidan om du vill ha en personlig handbok! Dessutom beskriver vi vårt koncept kring energi och miljö, viktiga punk- Handboken kommer ut under Men givetvis hittar du mycket av informationen redan nu på sapabuildingsystem.se val av moderna byggsystem i aluminium. Boken är en produktväljare ter vid val av byggsätt, samt ett urval av de viktigaste detaljerna och lösningarna, allt beskrivet på ett enkelt och överskådligt sätt. Tyck till!!! Vi vill veta vad du tycker om Sapa Forum och vad du skulle vilja läsa om! Skicka dina synpunkter till: system.se@sapagroup.com Var vänlig ange Forum i rubrikfältet. nyheter Sapa 2074 isolerad skjutdörr med automatik Våra automatiska skjutdörrar 2074 bygger på en stabil grundkonstruktion med möjlighet till flera olika funktioner. Systemet är uppbyggt på isolerade aluminiumprofiler med profildjup på 74 mm. De fasta partierna kan utföras i system Partiets karmöverstycke finns med olika profiler anpassade efter marknadens olika automatikbeslag. Läs mer på sapabuildingsystem.se Forum Sapa Byggsystem

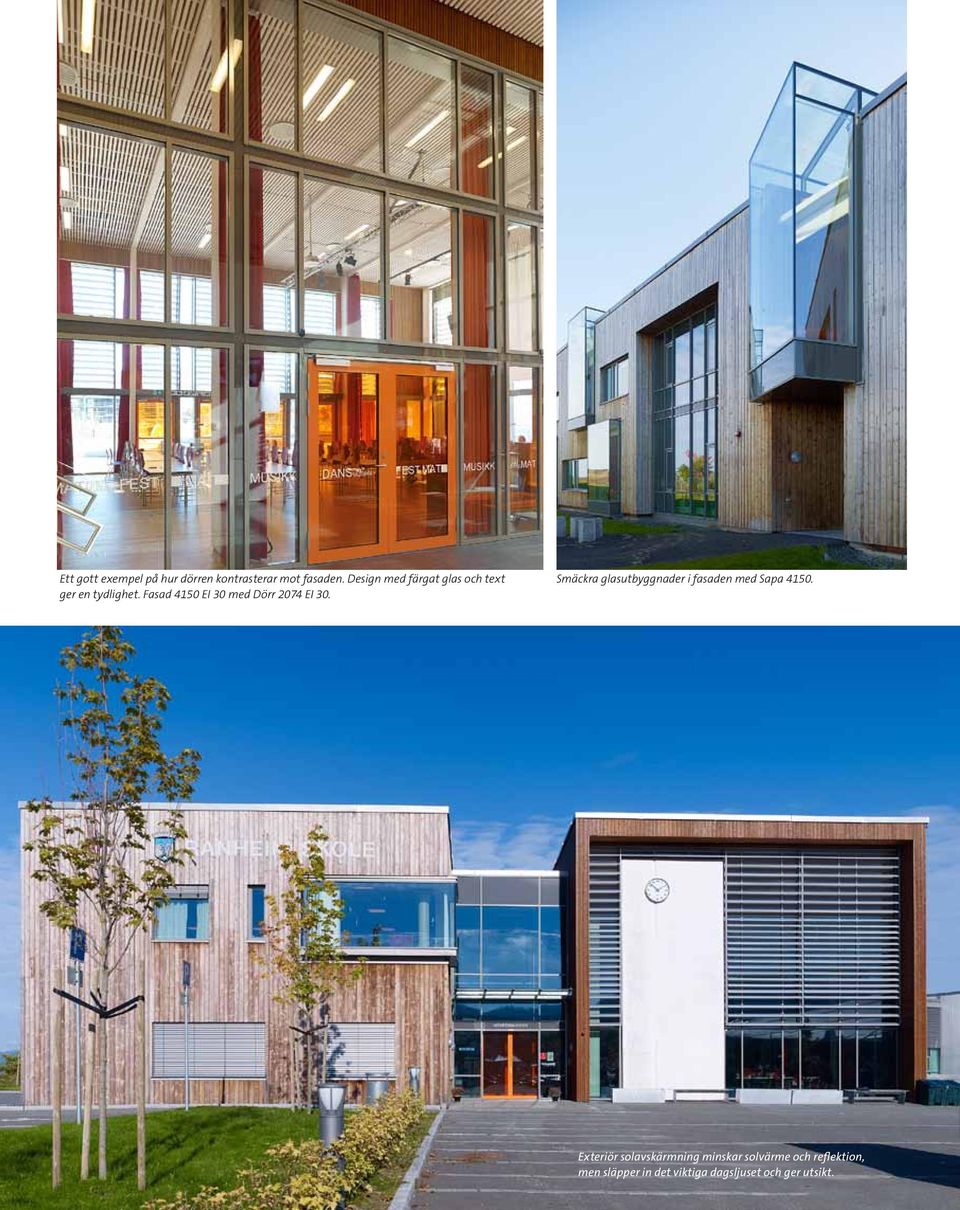

4 Ett gott exempel på hur dörren kontrasterar mot fasaden. Design med färgat glas och text ger en tydlighet. Fasad 4150 EI 30 med Dörr 2074 EI 30. Smäckra glasutbyggnader i fasaden med Sapa Exteriör solavskärmning minskar solvärme och reflektion, men släpper in det viktiga dagsljuset och ger utsikt.

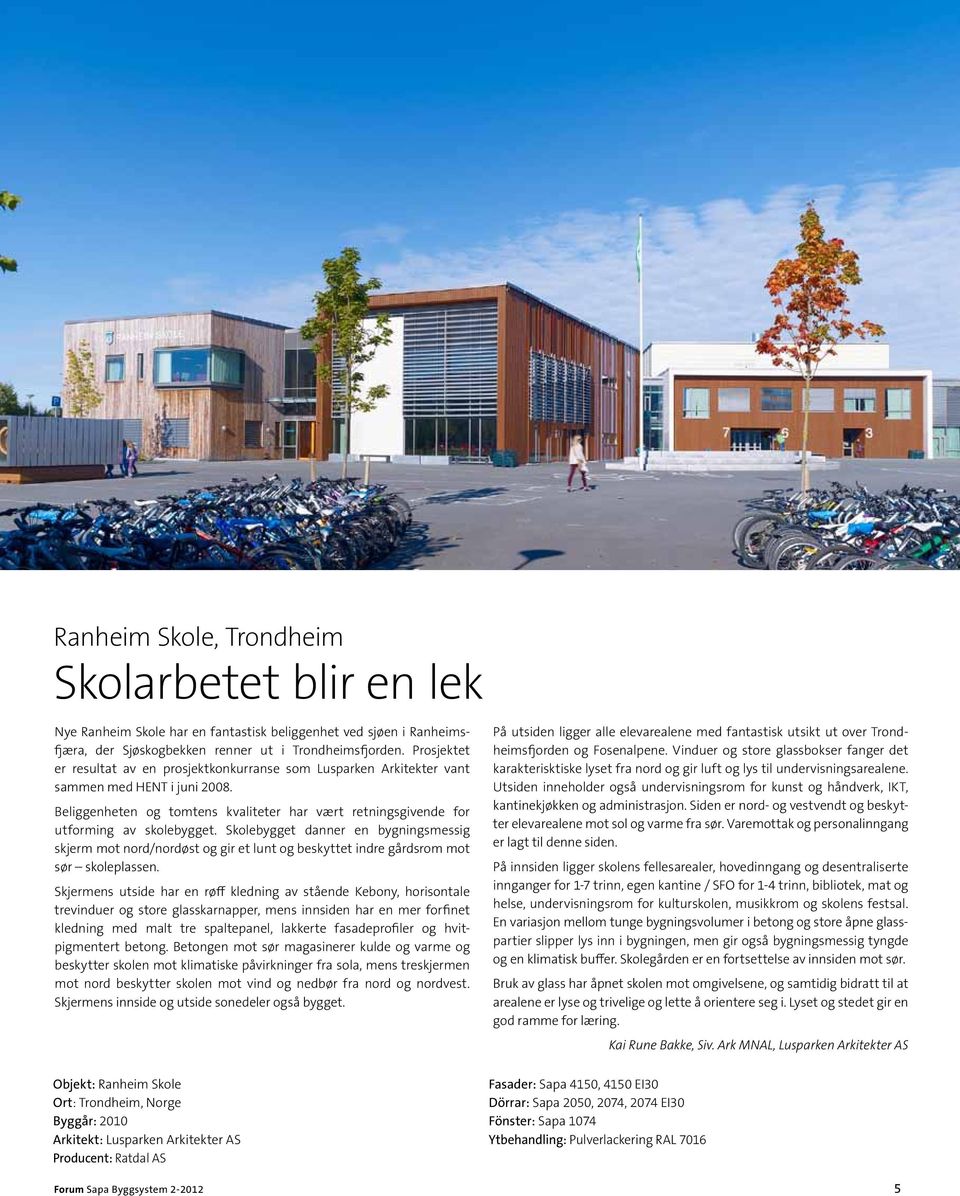

5 Ranheim Skole, Trondheim Skolarbetet blir en lek Nye Ranheim Skole har en fantastisk beliggenhet ved sjøen i Ranheimsfjæra, der Sjøskogbekken renner ut i Trondheimsfjorden. Prosjektet er resultat av en prosjektkonkurranse som Lusparken Arkitekter vant sammen med HENT i juni Beliggenheten og tomtens kvaliteter har vært retningsgivende for utforming av skolebygget. Skolebygget danner en bygningsmessig skjerm mot nord/nordøst og gir et lunt og beskyttet indre gårdsrom mot sør skoleplassen. Skjermens utside har en røff kledning av stående Kebony, horisontale trevinduer og store glasskarnapper, mens innsiden har en mer forfinet kledning med malt tre spaltepanel, lakkerte fasadeprofiler og hvitpigmentert betong. Betongen mot sør magasinerer kulde og varme og beskytter skolen mot klimatiske påvirkninger fra sola, mens treskjermen mot nord beskytter skolen mot vind og nedbør fra nord og nordvest. Skjermens innside og utside sonedeler også bygget. På utsiden ligger alle elevarealene med fantastisk utsikt ut over Trondheimsfjorden og Fosenalpene. Vinduer og store glassbokser fanger det karakterisktiske lyset fra nord og gir luft og lys til undervisningsarealene. Utsiden inneholder også undervisningsrom for kunst og håndverk, IKT, kantinekjøkken og administrasjon. Siden er nord- og vestvendt og beskytter elevarealene mot sol og varme fra sør. Varemottak og personalinngang er lagt til denne siden. På innsiden ligger skolens fellesarealer, hovedinngang og desentraliserte innganger for 1-7 trinn, egen kantine / SFO for 1-4 trinn, bibliotek, mat og helse, undervisningsrom for kulturskolen, musikkrom og skolens festsal. En variasjon mellom tunge bygningsvolumer i betong og store åpne glasspartier slipper lys inn i bygningen, men gir også bygningsmessig tyngde og en klimatisk buffer. Skolegården er en fortsettelse av innsiden mot sør. Bruk av glass har åpnet skolen mot omgivelsene, og samtidig bidratt til at arealene er lyse og trivelige og lette å orientere seg i. Lyset og stedet gir en god ramme for læring. Kai Rune Bakke, Siv. Ark MNAL, Lusparken Arkitekter AS Objekt: Ranheim Skole Ort: Trondheim, Norge Byggår: 2010 Arkitekt: Lusparken Arkitekter AS Producent: Ratdal AS Forum Sapa Byggsystem Fasader: Sapa 4150, 4150 EI30 Dörrar: Sapa 2050, 2074, 2074 EI30 Fönster: Sapa 1074 Ytbehandling: Pulverlackering RAL

6 Sapa Fasad 5050 SG med 32 mm smala glashållare har ett täcklock som döljer infästningen SG är ett mycket bra alternativ till Structural Glazing. 6 Forum Sapa Byggsystem

7 Olsbergs Arena, Eksjö Centralt i trästaden Arkitektens beskrivning Olsbergs Arena är en kombinerad idrotts- och evenemangshall centralt belägen i trästaden Eksjö. Arenan är det vinnande förslaget i en inbjuden arkitekttävling. Den är byggd i anslutning till en befintlig sporthall och rymmer i det särpräglat formade och karaktärsfulla hallrummet knappt 1000 personer på läktaren och ungefär lika många på golvet vid scenevenemang. Stor vikt har lagts vid att lösa den inre logistiken och sambanden med befintlig sporthall i plan och nivå, att anpassa byggnaden till den sluttande tomten samt att skapa en byggnad som väl annonserar sig mot staden. Gestaltningen präglas av en vilja att både ge den stora asymmetriska volymen en tydlig träkänsla och samtidigt en ren, klassicistisk form i rena grafiska kulörer. Sammankopplingen mellan den nya och gamla hallen sker genom en gemensam kilformad glasad lobby med entréer från två håll. Vid huvudentrén växer lobbyn ut till ett ljust, inbjudande caférum med glasade aluminiumpartier monterade på en limträstomme. Sverker Björklund, Enter Arkitektur AB Objekt: Olsbergs Arena Ort: Eksjö Byggår: 2011 Arkitekt: Enter Arkitektur AB Producent: Alab Aluminiumsystem AB Dörr: Sapa 2074 Fasader: Sapa 5050 SG Glas: Isolerglas med solskyddsglas Stopray Energy Inv. partier: Sapa 2060 Fasta fönster: Sapa 1074 Ytbehandling: Pulverlackering RAL 9005 Forum Sapa Byggsystem

8 8 Forum Sapa Byggsystem

9 Behrn Center, Örebro En port till Örebro Arkitektens beskrivning Behrn center ligger vid norra infarten till Örebro centrum, där byggnaden skapar ett möte med staden, en port till Örebro. De två höga husen har fått en syskonlik gestaltning, där bostadshuset på 16 våningar har genombrutna hörn och solid mitt medan kontorshuset på 12 våningar har solida hörn och transparent mittdel. Byggnaderna blir här sina motsatser och varandras förutsättningar. Mellan de höga husen ligger en 4-vånings glasad entrébyggnad som välkomnar besökarna. Till anläggningen hör också ett stort ljust och transparant parkeringsgarage i 3 våningar som högst upp kröns av en radhusmiljö med en intim grön innergård. Att bygga höga hus i detta centrala läge är en process där många synpunkter skall samordnas och KLARA arkitektbyrå har deltagit i projektet från första idé till färdig byggnad. Processen har varit intensiv och intressant och arbetet har drivits i nära samarbete med Per Johan Behrn vars engagemang tydligt avspeglar sig i byggnadens gestaltning. Objekt: Behrn Center Ort: Örebro Byggår: Arkitekt: KLARA arkitektbyrå ab Producent: GlasLindberg Fasader: Sapa 4150 EF projektlösning och Sapa 4150 Dörrar: Sapa 2074, 2074 Brand Ytbehandling: Pulverlackering Forum Sapa Byggsystem Göran Grönkvist, KLARA arkitektbyrå ab Sapa 4150 EF, elementfasad, med fönster 1074 i de höga byggnadernas hörn. 9

10

11 Clarion Hotell & Congress Trondheim Ny referens för energieffektivitet

12 Clarion Hotell har tilldelats den norska utmärkelsen Eiendomsprisen 2012 med motivationen Arkitektur som engagerar. Anläggningen står för innovativa lösningar inom design och konst, och är även en referens för energieffektivitet. Det är en av mycket få byggnader i Norge i energiklass A. Objekt och ort: Clarion Hotell & Congress Trondheim Byggår: Arkitekt: Space Group Arkitekter AS Producent: Saint-Gobain Bøckmann AS Byggherre: Star Property AS Dörrar: Sapa 2074 Fönster: Sapa 4074 Fasader: Sapa 4150 SSG 3-glas Glas: KN055 Seralit och Emalit, SKN 054 Seralit, Cool-Lite SKN 154 II, Ultra N II, Diamant Ultra N Ytbehandling: Pulverlackering RAL 9003 vit, 7016 antracitgrå, 9005 svart

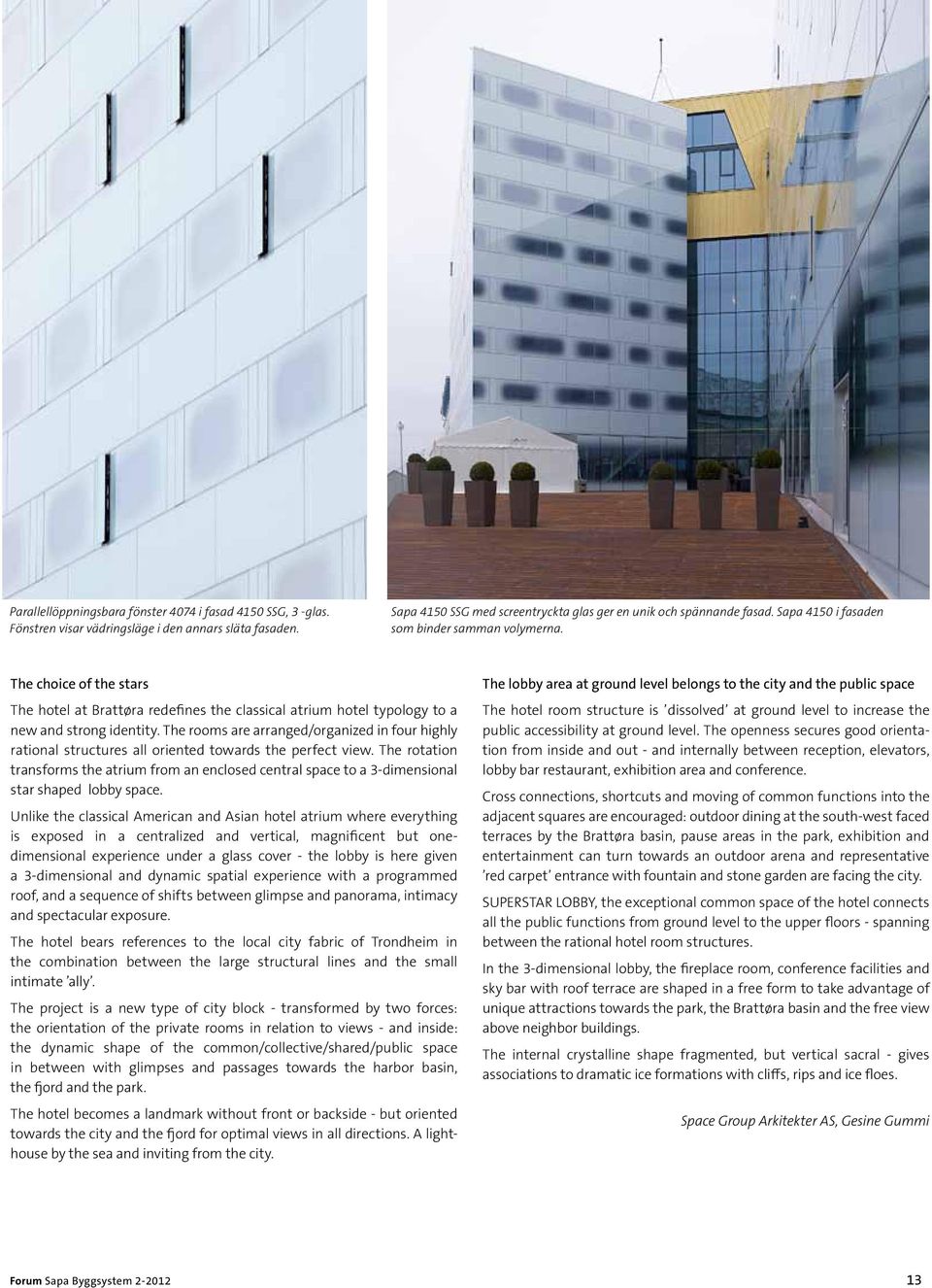

13 Parallellöppningsbara fönster 4074 i fasad 4150 SSG, 3 -glas. Fönstren visar vädringsläge i den annars släta fasaden. Sapa 4150 SSG med screentryckta glas ger en unik och spännande fasad. Sapa 4150 i fasaden som binder samman volymerna. The choice of the stars The hotel at Brattøra redefines the classical atrium hotel typology to a new and strong identity. The rooms are arranged/organized in four highly rational structures all oriented towards the perfect view. The rotation transforms the atrium from an enclosed central space to a 3-dimensional star shaped lobby space. Unlike the classical American and Asian hotel atrium where everything is exposed in a centralized and vertical, magnificent but onedimensional experience under a glass cover - the lobby is here given a 3-dimensional and dynamic spatial experience with a programmed roof, and a sequence of shifts between glimpse and panorama, intimacy and spectacular exposure. The hotel bears references to the local city fabric of Trondheim in the combination between the large structural lines and the small intimate ally. The project is a new type of city block - transformed by two forces: the orientation of the private rooms in relation to views - and inside: the dynamic shape of the common/collective/shared/public space in between with glimpses and passages towards the harbor basin, the fjord and the park. The hotel becomes a landmark without front or backside - but oriented towards the city and the fjord for optimal views in all directions. A lighthouse by the sea and inviting from the city. The lobby area at ground level belongs to the city and the public space The hotel room structure is dissolved at ground level to increase the public accessibility at ground level. The openness secures good orientation from inside and out - and internally between reception, elevators, lobby bar restaurant, exhibition area and conference. Cross connections, shortcuts and moving of common functions into the adjacent squares are encouraged: outdoor dining at the south-west faced terraces by the Brattøra basin, pause areas in the park, exhibition and entertainment can turn towards an outdoor arena and representative red carpet entrance with fountain and stone garden are facing the city. SUPERSTAR LOBBY, the exceptional common space of the hotel connects all the public functions from ground level to the upper floors - spanning between the rational hotel room structures. In the 3-dimensional lobby, the fireplace room, conference facilities and sky bar with roof terrace are shaped in a free form to take advantage of unique attractions towards the park, the Brattøra basin and the free view above neighbor buildings. The internal crystalline shape fragmented, but vertical sacral - gives associations to dramatic ice formations with cliffs, rips and ice floes. Space Group Arkitekter AS, Gesine Gummi Forum Sapa Byggsystem

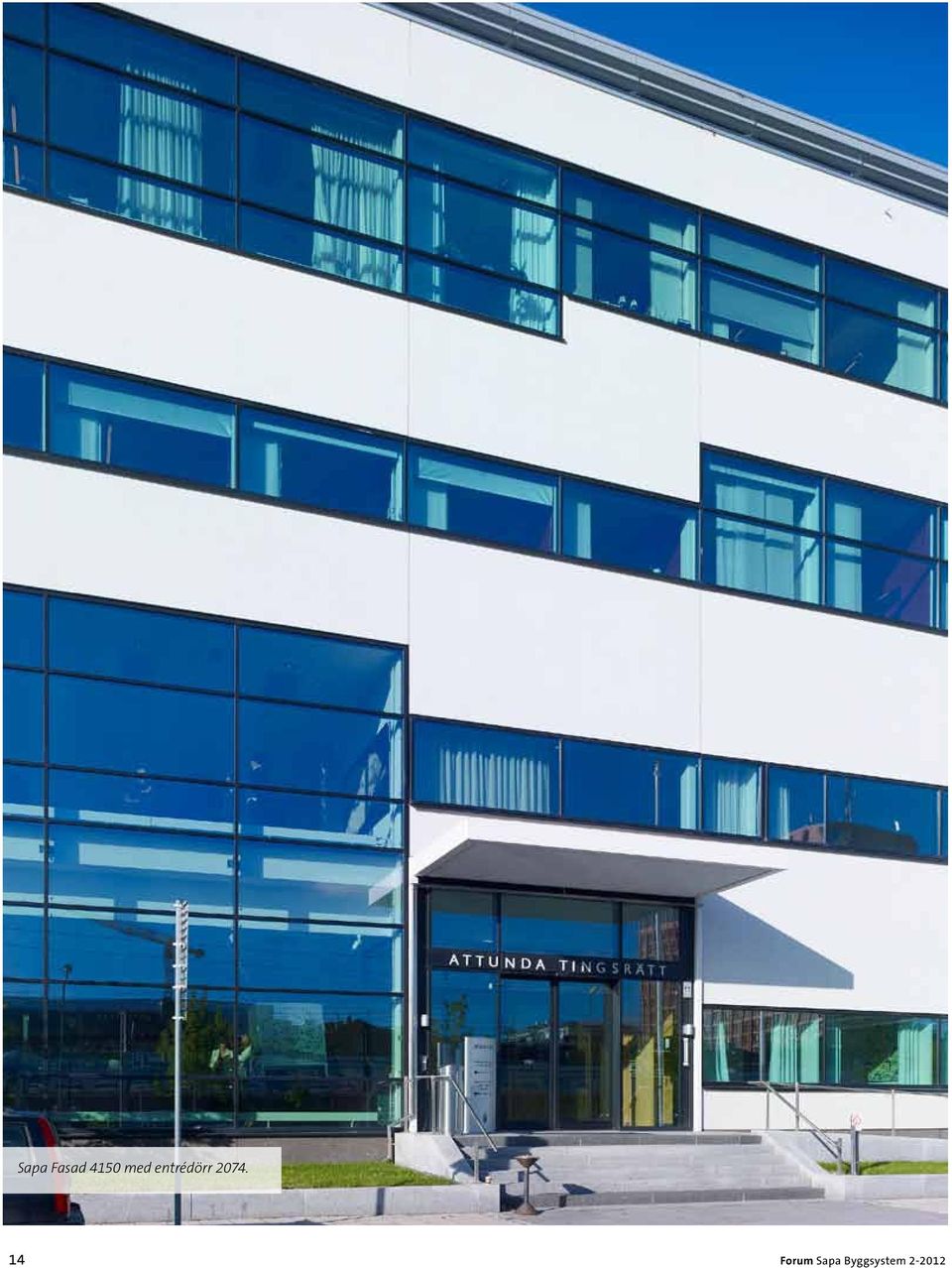

14 Sapa Fasad 4150 med entrédörr Forum Sapa Byggsystem

15 Attunda Tingsrätt, Sollentuna Modern domstolsbyggnad Smäcker hörnlösning med steppat glas i Sapa Fasad Arkitektens beskrivning Ett effektivt rättscentrum med polishus, häkte och tingshus intill varandra ger bakgrunden till tingshusets speciella uppgift: att skilja ut sig som en modern domstolsbyggnad med egen integritet. Tingshuset ska signalera transparens, rättssäkerhet och värdigt allvar. Transparensen betyder att man kan modellera med ljuset och sätta genomlysning i kontrast mot skimrande glasytor och täta väggpartier. Tingshuset vänder ansiktet mot Sollentuna Centrum och pendeltågstation med en stor uppglasad huvudfasad. I tre axlar skapas genomblick och genomsilande ljus genom hela husets djup, med stora glaspartier och vita ljusgårdar. Fasaden avslutas i norr och söder med transparenta trapphus som är glasade över hörn. Fasadens täta väggpartier (som motar bullret från järnvägen) är upplösta i kanterna så att glas och vägg flyter i varandra. Väggytorna svävar i det skimrande glaset. Hela huset utgår från en logistik som är fokuserad på säkerhet och rättssäkerhet. Det är en tredimensionell systemlösning där olika parter kan skiljas åt redan i byggnadens olika entréer. Rättssalarna kan med den moderna teknikens hjälp snabbt förvandlas till en kombination av studio för ljud- och bildupptagning och scen för uppspelning av ljud och bild. Byggnadens inre har en ljus och återhållen färgskala, med färgaccenter knutna till inredningen och konsten. Svante Forsström Objekt: Attunda Tingsrätt Ort: Sollentuna Byggår: Arkitekt: Svante Forsström Arkitekter AB Producent: Preconal Byggherre: Skanska Fastigheter Fasader: Sapa 4150 Dörrar: Invändigt Sapa 2074 brand Fasadfönster: Sapa 4074 Ytbehandling: Lackering Noir 900 Sablé Forum Sapa Byggsystem

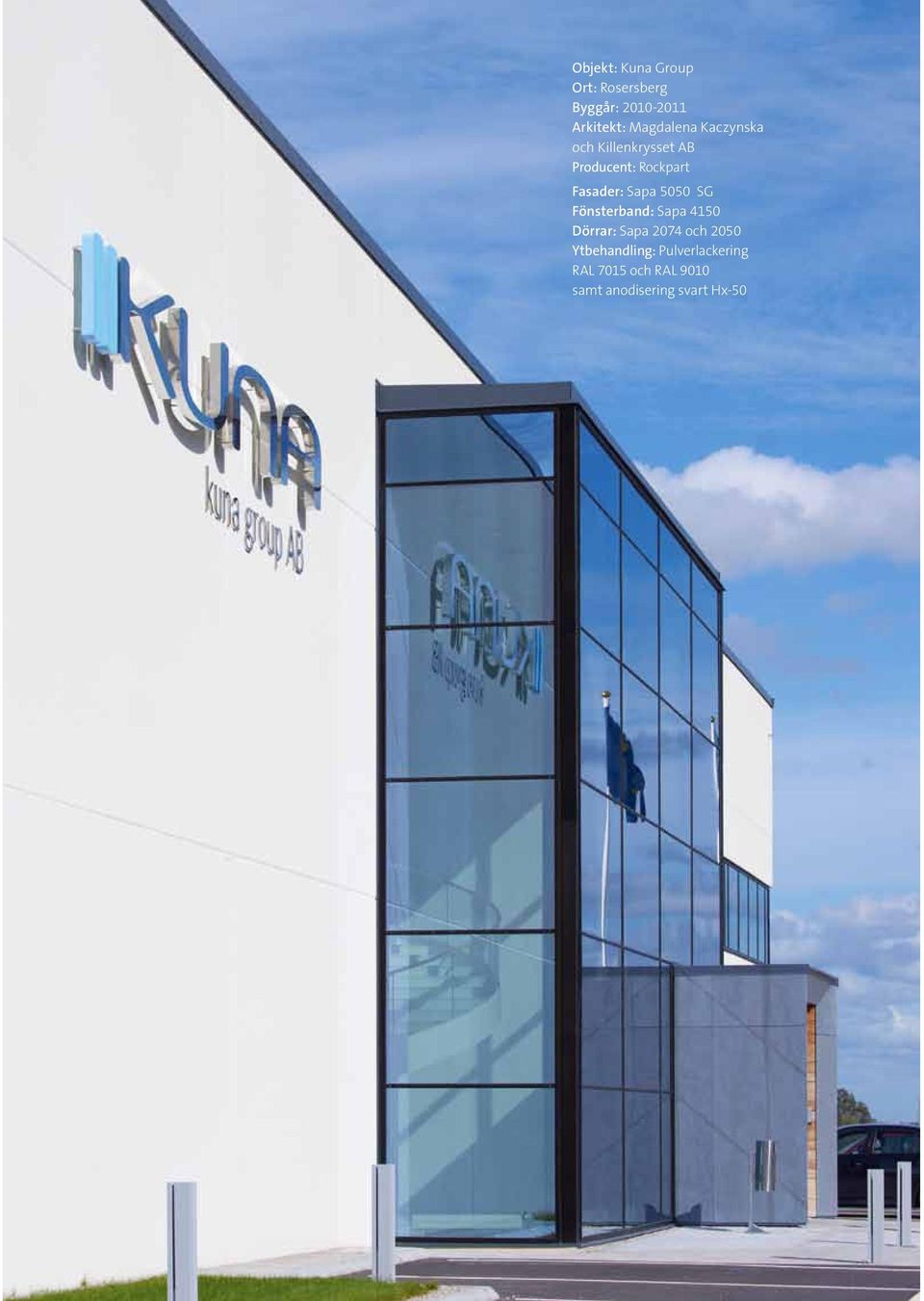

16 Objekt: Kuna Group Ort: Rosersberg Byggår: Arkitekt: Magdalena Kaczynska och Killenkrysset AB Producent: Rockpart Fasader: Sapa 5050 SG Fönsterband: Sapa 4150 Dörrar: Sapa 2074 och 2050 Ytbehandling: Pulverlackering RAL 7015 och RAL 9010 samt anodisering svart Hx Forum Sapa Byggsystem

17 Kuna Group, Rosersberg Bländande entré Himlen reflekteras i den massiva, blå fasaden likt i en spegelblank vattenyta. Stiger man in, får man en slående känsla av renhet. Ingen besökare lämnas oberörd. Entrén fungerar som ett visitkort för företaget Kuna Group, tillverkare av vattenrenare i världsklass. Det var naturligt att entrén till företagets nya hus i Rosersberg skulle utstråla det rena. Knappt synliga konstruktionsdetaljer, material- och färgval samspelar för det slutliga resultatet. Rymden i entrén och delar av kontoret skapades genom en utskjuten glasfasad som var en viktig del av konceptet. För att få fram en stor sammanhängande blå yta på utsidan och mycket transparens och obehindrad utsikt på insidan krävdes slanka och eleganta aluminiumprofiler i fasadens konstruktion. De exteriöra glashållarna behövde också vara så platta som möjligt eftersom glasen i fasaden är självrengörande, allt för att hålla den speglande blå ytan ren över tiden. Bländande entré blev det, med en glasfasad som uppfyller krav avseende isoleringsförmåga och täthet samtidigt som den bidrar till att skapa en designad men ekonomiskt försvarsbar industribyggnad. Magdalena Kaczynska Forum Sapa Byggsystem Minimala glashållare med synliga svarta skruvar, Sapa Fasad 5050 SG. Jmf med Olsbergs Arena, sid 6-7, som har 5050 SG med täcklock. 17

18 Fotograf hela projektet utom nedan: Jan Møller Madsen Fotograf: Tegnestuen Mejeriet A/S 18 Forum Sapa Byggsystem

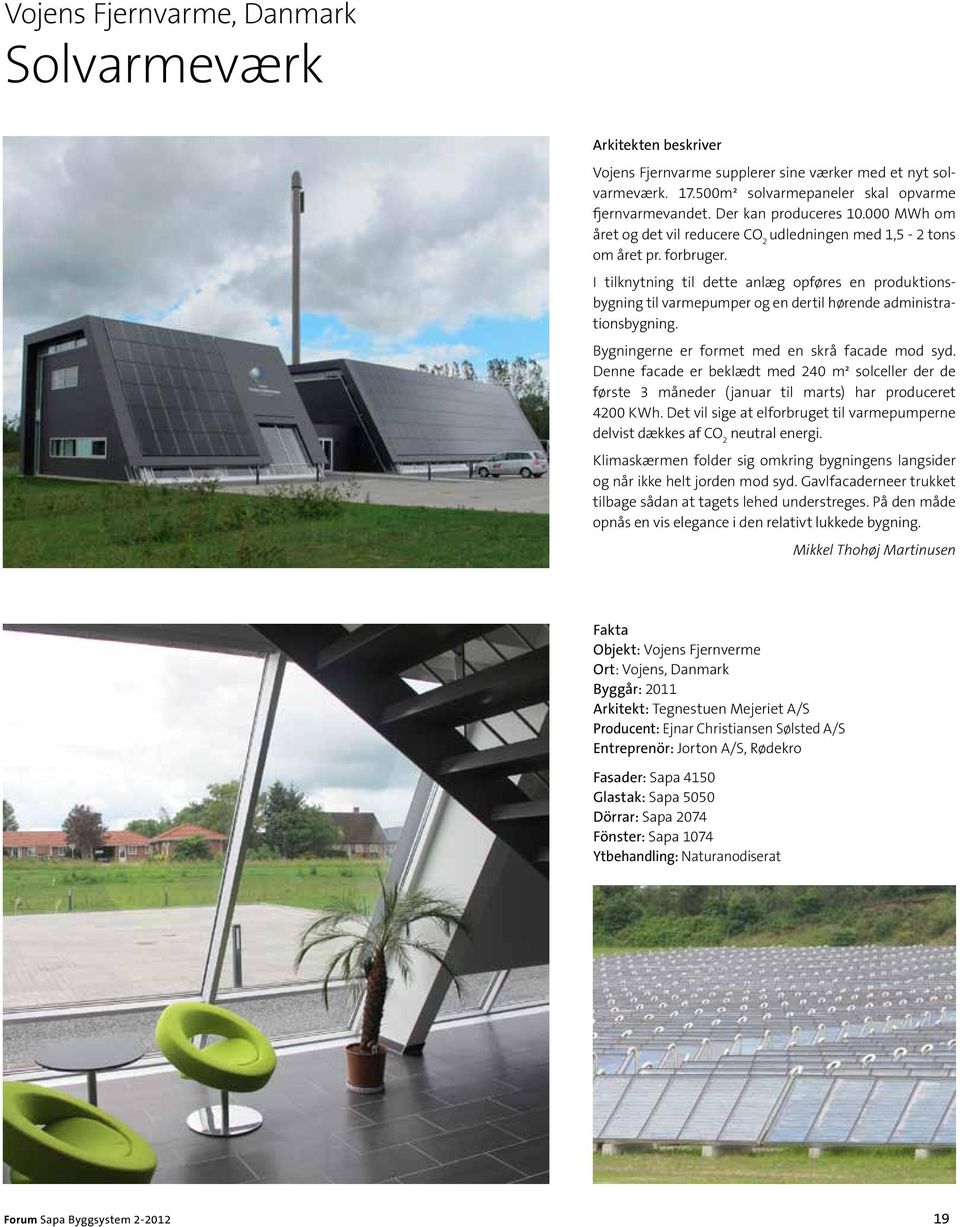

19 Vojens Fjernvarme, Danmark Solvarmeværk Arkitekten beskriver Vojens Fjernvarme supplerer sine værker med et nyt solvarmeværk m² solvarmepaneler skal opvarme fjernvarmevandet. Der kan produceres MWh om året og det vil reducere CO 2 udledningen med 1,5-2 tons om året pr. forbruger. I tilknytning til dette anlæg opføres en produktionsbygning til varmepumper og en dertil hørende administrationsbygning. Bygningerne er formet med en skrå facade mod syd. Denne facade er beklædt med 240 m² solceller der de første 3 måneder (januar til marts) har produceret 4200 KWh. Det vil sige at elforbruget til varmepumperne delvist dækkes af CO 2 neutral energi. Klimaskærmen folder sig omkring bygningens langsider og når ikke helt jorden mod syd. Gavlfacaderneer trukket tilbage sådan at tagets lehed understreges. På den måde opnås en vis elegance i den relativt lukkede bygning. Mikkel Thohøj Martinusen Fakta Objekt: Vojens Fjernverme Ort: Vojens, Danmark Byggår: 2011 Arkitekt: Tegnestuen Mejeriet A/S Producent: Ejnar Christiansen Sølsted A/S Entreprenör: Jorton A/S, Rødekro Fasader: Sapa 4150 Glastak: Sapa 5050 Dörrar: Sapa 2074 Fönster: Sapa 1074 Ytbehandling: Naturanodiserat Forum Sapa Byggsystem

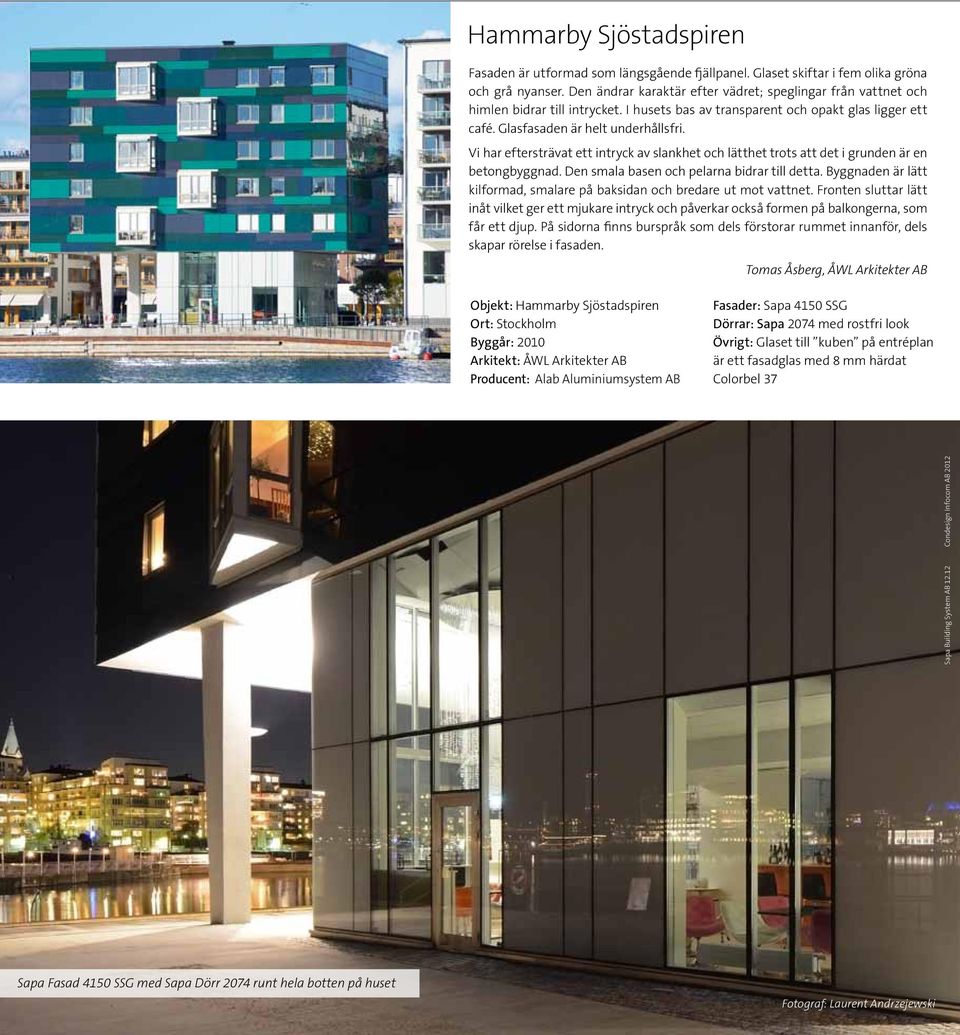

20 Hammarby Sjöstadspiren Fasaden är utformad som längsgående fjällpanel. Glaset skiftar i fem olika gröna och grå nyanser. Den ändrar karaktär efter vädret; speglingar från vattnet och himlen bidrar till intrycket. I husets bas av transparent och opakt glas ligger ett café. Glasfasaden är helt underhållsfri. Vi har eftersträvat ett intryck av slankhet och lätthet trots att det i grunden är en betongbyggnad. Den smala basen och pelarna bidrar till detta. Byggnaden är lätt kilformad, smalare på baksidan och bredare ut mot vattnet. Fronten sluttar lätt inåt vilket ger ett mjukare intryck och påverkar också formen på balkongerna, som får ett djup. På sidorna finns burspråk som dels förstorar rummet innanför, dels skapar rörelse i fasaden. Tomas Åsberg, ÅWL Arkitekter AB Objekt: Hammarby Sjöstadspiren Ort: Stockholm Byggår: 2010 Arkitekt: ÅWL Arkitekter AB Producent: Alab Aluminiumsystem AB Fasader: Sapa 4150 SSG Dörrar: Sapa 2074 med rostfri look Övrigt: Glaset till kuben på entréplan är ett fasadglas med 8 mm härdat Colorbel 37 Sapa Building System AB Condesign Infocom AB 2012 Sapa Fasad 4150 SSG med Sapa Dörr 2074 runt hela botten på huset Fotograf: Laurent Andrzejewski
