2016 Mercury Marine VesselView 502 och M swe

Transkript

1 2016 Mercury Marine VesselView 502 och 702 8M swe

2

3 INNEHÅLLSFÖRTECKNING Avsnitt 1 - Komma igång Överensstämmelsedeklaration... 2 VesselView Testrapporter... 2 Anmält organ...2 VesselView Testrapporter... 3 Anmält organ...3 VesselView översikt...3 VesselViews bildskärmslägen och beskrivningar... 3 VesselView 502:s frontkontroller...5 Funktioner för VesselView 502:s frontkontroller... 5 Anslutningar på VesselView 502:s bakpanel... 5 VesselView 702:s fronkontroller...6 Funktioner för VesselView 702:s frontkontroller... 6 Anslutningar på VesselView 702:s bakpanel... 6 VesselView Link översikt... 7 Anslutningar VesselView Link... 7 Skärmen Safe Boating (Säker båtanvändning)... 8 Så här uppgraderar du VesselView programvaran... 8 Automatisk förfrågan via Wi Fi... 8 Använda Micro SD kortet... 8 Hämta den senaste programvaran Så här uppgraderar du VesselView Link modulens programvara Skapa skärmdumpar...15 Icke Mercury Marine menyer Kalibrering av pekskärmen Systemstart Schemalagt motorunderhåll Enhetsunderhåll Skärmrengöring Rengöring av medieport...24 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Varningsskärm när VesselView startas Välkomstskärm Inställningsguide Importera konfiguration Motorinställning Visningsinställning Inställning av enhet Inställning av enheter Tankkonfiguration Hastighetsinställning Slutföra inställningsguiden Inställning av datakälla Datakällor Förstora dataskärmar Instrumentlist Avsnitt 3 - Autopilotfunktioner och -drift Economy Mode (Ekonomiläge)...46 ECO (Ekonomiläge)...46 Läge Smart Tow (Smart bogsering)...49 Smart Tow Egenskaper Inaktivera Smart Tow Cruise Control läge (Farthållare) Farthållare Aktivera Cruise Control läge (Farthållare) Troll Control läge (Trollingläge) Trollingreglage Avsnitt 4 - Konfiguration och kalibreringar Systeminställningar...60 Navigera till menyn Settings (Inställningar) Placering av styrpulpet och enhet Inställningsguide Simulate (Simulera) Båtinställningar Flikar Tankar Hastighet Styrning Vessel Control (Båtreglage) Installerade kameror Genset Enabled (Dieselgenerator aktiverad) UnMaintenance Notification (Underhållsmeddelande).. 71 Sea Temp (Sjövattentemperatur) Motorinställningar Visade motorer Engine Model (Motormodell) Limits (Begränsningar) Supported Data (Data som stöds) ECO Mode (ECO läge)...76 Typen Cruise/Smart Tow (Farthållare/Smart bogsering)...77 Trim Alarms (Larm) Larminställning Personality File (Personalitetsfil) Export (Exportera) Import (Importera) M swe JUNI 2016 Sida i

4 Avsnitt 5 - Varningslarm Varningar fel och larm Varningar fel och larm Larmen Shallow Water (Grunt vatten) och Low Fuel (Låg bränslenivå) Sida ii 90-8M swe JUNI 2016

5 Innehållsförteckning Avsnitt 1 - Komma igång Avsnitt 1 - Komma igång 1 Överensstämmelsedeklaration... 2 VesselView Testrapporter... 2 Anmält organ... 2 VesselView Testrapporter... 3 Anmält organ... 3 VesselView översikt... 3 VesselViews bildskärmslägen och beskrivningar... 3 VesselView 502:s frontkontroller... 5 Funktioner för VesselView 502:s frontkontroller... 5 Anslutningar på VesselView 502:s bakpanel... 5 VesselView 702:s fronkontroller... 6 Funktioner för VesselView 702:s frontkontroller... 6 Anslutningar på VesselView 702:s bakpanel... 6 VesselView Link översikt... 7 Anslutningar VesselView Link... 7 Skärmen Safe Boating (Säker båtanvändning)... 8 Så här uppgraderar du VesselView programvaran... 8 Automatisk förfrågan via Wi Fi... 8 Använda Micro SD kortet... 8 Hämta den senaste programvaran Så här uppgraderar du VesselView Link modulens programvara Skapa skärmdumpar Icke Mercury Marine menyer Kalibrering av pekskärmen Systemstart Schemalagt motorunderhåll Enhetsunderhåll Skärmrengöring Rengöring av medieport M swe JUNI 2016 Sida 1

6 Avsnitt 1 - Komma igång Överensstämmelsedeklaration VesselView 502 Mercury Marine intygar att följande produkt som denna deklaration avser uppfyller kraven i EU-direktivet 1999/5/EG om radio- och teleterminalutrustning (R&TTE) och uppfyller alla tillämpliga tekniska bestämmelser. Granskningen har utförts i enlighet med bilaga IV i ovanstående direktiv. Produkt Mercury Marine VesselView 502 Denna produkt har testats enligt och befunnits uppfylla följande standarder. Standard SS-EN :2006 IEC 60945:2002 SS-EN , version SS-EN , version SS-EN , version Beskrivning Utrustning för informationsbehandling Säkerhet Del 1: Allmänna krav som omfattar de väsentliga kraven i artikel 3.1a i R&TTE-direktivet Sjöfarts- och radiokommunikationsutrustning och system Allmänna krav Provningsmetoder och erforderliga provningsresultat. Som omfattar de väsentliga kraven i artikel 3.1a i R&TTE-direktivet. Elektromagnetisk kompatibilitet och radiospektrumfrågor (ERM); elektromagnetisk kompatibilitet (EMC) för radioutrustning och tjänster; del 1: Gemensamma tekniska krav [RTTE-artikel 3(1)(b)]. Frågor som rör elektromagnetisk kompatibilitet och radiospektrum (ERM), system för bredbandstransmission, dataöverföringsutrustning som fungerar på 2,4 GHz ISM-bandet och använder bandmoduleringsteknik. Harmoniserad SS-ENstandard som omfattar väsentliga krav enligt artikel 3.2 i R&TTE-direktivet. Frågor som rör elektromagnetisk kompatibilitet och radiospektrum (ERM), utrustning med kort räckvidd, radioutrustning som ska användas i frekvensområdet 1 GHz till 40 GHz del 2: Harmoniserad SS-EN-standard som omfattar de väsentliga kraven i artikel 3.2 i R&TTE-direktivet. Testrapporter Laboratorium Austest Laboratories 0419NAVGO5XSE_60950 EMC Technologies _1, _2 SPORTON LAB EH3N , ER4O2349 Rapportnummer Anmält organ Namn Adress NB-nummer MET Laboratories, Inc. 914 West Patapsco Avenue, Baltimore, Maryland , USA Undertecknad intygar härmed att den utrustning som anges ovan överensstämmer med ovanstående direktiv och standarder för CE-märkning för försäljning i den europeiska gemenskapen. Adress Auktoriserad representant Mercury Marine, W6250 Pioneer Road, P.O. Box 1939 Fond du Lac, WI , USA John Pfeifer, President, Mercury Marine Namnteckning Datum 7 juni 2016 Köpare, installatör och användare måste vara uppmärksamma på de särskilda åtgärder och begränsningar för användning som måste följas när produkten tas i bruk för att överensstämmelse med ovanstående direktiv ska bibehållas. Närmare uppgifter om dessa särskilda åtgärder och begränsningar för användning finns i tillämpliga produkthandböcker. VesselView 702 Mercury Marine intygar att följande produkt som denna deklaration avser uppfyller kraven i EU-direktivet 1999/5/EG om radio- och teleterminalutrustning (R&TTE) och uppfyller alla tillämpliga tekniska bestämmelser. Granskningen har utförts i enlighet med bilaga IV i ovanstående direktiv. Produkt Mercury Marine VesselView 702 Denna produkt har testats enligt och befunnits uppfylla följande standarder. Standard SS-EN :2006 IEC 60945:2002 SS-EN , version Beskrivning Utrustning för informationsbehandling Säkerhet Del 1: Allmänna krav som omfattar de väsentliga kraven i artikel 3.1a i R&TTE-direktivet Sjöfarts- och radiokommunikationsutrustning och system Allmänna krav Provningsmetoder och erforderliga provningsresultat. Omfattar de väsentliga kraven i artikel 3.1b i R&TTE-direktivet. Frågor som rör elektromagnetisk kompatibilitet och radiospektrum (ERM), utrustning med kort räckvidd, radioutrustning som ska användas i frekvensområdet 1 GHz till 40 GHz del 2: Harmoniserad SS-EN-standard som omfattar de väsentliga kraven i artikel 3.2 i R&TTE-direktivet. Sida M swe JUNI 2016

7 Avsnitt 1 - Komma igång Testrapporter Laboratorium EMC Technologies (NZ) Ltd , Austest Laboratories Anmält organ Rapportnummer 0519NAVNS57evo2_60950, 0409NAVN5S7evo2_529 Namn Adress Nummer för anmält organ MET Laboratories, Inc. 914 West Patapsco Avenue, Baltimore, Maryland , USA Undertecknad intygar härmed att den utrustning som anges ovan överensstämmer med ovanstående direktiv och standarder för CE-märkning för försäljning i den europeiska gemenskapen. Adress Auktoriserad representant Mercury Marine, W6250 Pioneer Road, P.O. Box 1939 Fond du Lac, WI , USA John Pfeifer, President, Mercury Marine Namnteckning Datum 7 juni 2016 Köpare, installatör och användare måste vara uppmärksamma på de särskilda åtgärder och begränsningar för användning som måste följas när produkten tas i bruk för att överensstämmelse med ovanstående direktiv ska bibehållas. Närmare uppgifter om dessa särskilda åtgärder och begränsningar för användning finns i tillämpliga produkthandböcker. VesselView-översikt VIKTIGT! VesselView är en flerfunktionsdisplay (MFD eller multi-function display) som är kompatibel med produkter tillverkade av Mercury Marine Outboards, Mercury MerCruiser och Mercury Diesel. VesselView-programvaran kan dessutom installeras på kompatibla displayenheter från Lowrance och Simrad. En del av funktionerna som förklaras i denna handbok har inaktiverats beroende på till vilket motorpaket enheten är ansluten. VIKTIGT! VesselView båthanteringssystem består av två delar; VesselView-enheten och VesselView Link-modulen. VesselView Link läser av Mercurys SmartCraft-data och skickar denna information i NMEA 2K-nätverket. VesselView är ett omfattande båtinformationscenter som kan visa information för upp till fyra bensin- eller dieselmotorer. Det övervakar kontinuerligt och rapporterar driftsdata, inklusive detaljerad information t. ex. vattentemperatur och djup, trimstatus, båthastighet och styrningsvinkel samt status för bränsle-, olje-, vatten- och avfallstankarna. VesselView kan helt integreras med båtens satellitbaserade positionsbestämning (GPS) eller andra NMEA-kompatibla enheter för att ge aktuell kurs, hastighet och information om bränsleförbrukning till destinationen. VesselView and en utökad skärm för autopilot- och styrspaksfunktioner. Alla dessa navigeringsfunktioner styrs genom Mercury Marines tryckplatta för CAN-nätverket (autopilot control area eller autopilotstyrområdet). VesselView visar om en kontrollfunktion är aktiv eller i vänteläge; popupvarningar visas när båten kommer till en ruttpunkt, med uppmaningar avseende girningsgensvar. Ytterligare skärmtext kan användas för att justera motorerna och dreven för att uppnå maximal effektivitet. VesselView är försedd med en mikro-sd-kortport som möjliggör import eller export av båtens personalitetskonfiguration. Den kan även användas av ägaren för att uppgradera till den senaste programvarukonfigurationen. När mer än en VesselView används, antingen på en farkost med tre eller fyra motorer eller en andra styrpulpet, kan samma mikro-sd-kort användas för att ladda ner dessa konfigurationer till samtliga VesselView-enheter. VesselViews bildskärmslägen och beskrivningar VesselView har flera rutor i vilka visas specifik motorinformation och aktiva lägen. Föraren kan använda följande gester för att aktivera och visa information via pekskärmen. a b c a - Indikerar en tryckning på skärmen b - Indikerar en svepning åt vänster eller höger på skärmen. c - Indikerar en svepning uppåt eller nedåt på skärmen M swe JUNI 2016 Sida 3

8 Avsnitt 1 - Komma igång l a k b d c j h i g f e a - En svepning nedåt från pekskärmens utkant in mot pekskärmen öppnar menyn Systemkontroller. Härifrån kan användaren ställa in och ändra systeminställningar, standby-läge, ljusstyrka, trådlösa alternativ och visa instrumentlisten på skärmens högra sida. b - Tryck i det här området av skärmen för att förstora de data som visas. c - När du trycker på det här skärmområdet förstoras data så att de fyller hela visningsområdet på skärmen. d - Om man trycker på det här området med instrumentlisten aktiv kan man ändra eller anpassa data som visas i instrumentlisten. Ovanför instrumentlisten finns fliken MENU (Meny). På MENU-fliken (Meny) kan användare slå på eller av autopilot och ljud, definiera data på list 1 och list 2, animera och definiera hur lång dataanimeringscykeln ska vara och redigera skärmval. e - Om du trycker på den här delen av skärmen förstoras data på skärmen. f - Om du trycker på den här delen av skärmen förstoras trim och flikdata på skärmen. g - Om du trycker på den här delen av skärmen förstoras data på skärmen. h - Om du trycker på någon av plattorna på den här delen av skärmen öppnas den valda autopilotfunktionen. i - Om du trycker på Mercury-fliken visas motor- och båtdata på vänstra sidan av skärmen. Detta är praktiskt när huvudskärmen är fylld med autopilotdataskärmar eller används för att förstora en viss datadisplay. j - Om du trycker på fliken Vessel Control (Båtkontroll) öppnas autopilotfunktionerna som är kopplade till VesselView. Följande valmöjligheter finns: Cruise Control (Farthållare), Troll Control (Troll-kontroll), Smart Tow (Smart bogsering) och ECO Mode (Ekonomiläge). k - Om du trycker på X minimeras båtkontrollpanelen. l - Om du trycker på fliken HOME (Start) öppnas huvudstartskärmen på VesselView-enheten. Den här skärmen visar flerfunktionsdisplayens Navico -sida och dess funktioner, alternativ och inställningsmenyer. Du startar VesselView genom att trycka på panelen Mercury på den här skärmen. Sida M swe JUNI 2016

9 Avsnitt 1 - Komma igång VesselView 502:s frontkontroller a - Pekskärm b - Micro SD-kortport c - Ström ljusstyrka a c Funktioner för VesselView 502:s frontkontroller Pekskärm: Skärmen på VesselView 702 har flera avsnitt som är tryckkänsliga och kan styras tryckningar eller vertikala eller horisontella svepningar. Micro SD-kortport: Låter dig uppgradera VesselView-programvaran, ladda upp sjökort och spara ruttpunkter och inställningar. Ström ljusstyrka: Tryck en gång för att visa dialogrutan System Controls (Systemkontroller). Du justerar bakgrundsbelysningen med upprepade korta tryckningar. Håll in för att slå enheten PÅ/AV. Anslutningar på VesselView 502:s bakpanel b c a b Post Funktion Beskrivning a Ström/NMEA 2K Strömförsörjning av/anslutning till NMEA 2K-nätverket b Micro SD-kortport Gör det möjligt att spara och överföra filer c Sonar Ger en ekolodingång 90-8M swe JUNI 2016 Sida 5

10 Avsnitt 1 - Komma igång VesselView 702:s fronkontroller a STBY AUTO b c d e a - Pekskärm b - Knappen HOME (Startsida) c - Vridknapp d - X-knapp e - Standby/Auto-knapp f - Ström ljusstyrka g - Micro SD-kortport f g Funktioner för VesselView 702:s frontkontroller Pekskärm: Skärmen på VesselView 702 har flera avsnitt som är tryckkänsliga och kan styras genom tryckningar eller vertikala eller horisontella svepningar. HOME (Startsida): Tryck en gång för att öppna startsidan. Upprepade korta tryckningar bläddrar igenom favoritknapparna. Håll in för att visa favoritpanelen som ett överlägg på den aktiva sidan. Upprepade korta tryckningar bläddrar igenom favoritknapparna. Vridknapp: Vrid på ratten för att bläddra genom menyalternativen. Tryck på önskat val för att bekräfta det. Vrid på ratten för att ändra värdet. Vrid på ratten för att zooma in på en zoomningsbar panel. X: Tryck en gång för att avsluta en dialogruta, för att återgå till föregående menynivå och för att ta bort markören från panelen. STBY/AUTO: Med autopilot i ett automatiskt läge: tryck här för att ställa om autopiloten till standby-läge. Med autopiloten i standby-läge: tryck för att visa valrutan för autopilotlägen. Ström ljusstyrka: Tryck en gång för att visa dialogrutan System Controls (Systemkontroller). Du justerar bakgrundsbelysningen med upprepade korta tryckningar. Håll in för att slå enheten PÅ/AV. Micro SD-kortport: Låter dig uppgradera VesselView-programvaran, ladda upp sjökort och spara ruttpunkter och inställningar. Anslutningar på VesselView 702:s bakpanel a b c d Post Funktion Beskrivning a Ethernet Ansluter till ett Ethernet-nätverk b NMEA 2K Ansluts till NMEA 2000-nätverket c Video in Ger två kompositvideoingångar d Ström För anslutning av strömförsörjning Sida M swe JUNI 2016

11 VesselView Link-översikt Avsnitt 1 - Komma igång VesselView Link integrerar en Mercury-driven båts SmartCraft-data och kontrollsystem med särskilda Simrad- och Lowrance-instrument, vilket ger ett fullt fungerande Mercury VesselView-användargränssnitt på dessa enheters displayer. Mercury VesselView Link finns att tillgå med gränssnitt för en eller flera (2 4) motorer och installeras enkelt under båtens instrumentpanel. Den är avsedd att användas med följande instrument: VesselView 502 VesselView 702 Simrad NSS evo2 NSO evo2 marinprocessorer Lowrance HDS Gen 2 Touch (pekskärm) Lowrance HDS Gen 3-ekolod/sjökortsplottrar Mercurys nya VesselView Link ger användaren direkt tillgång till avancerade Mercury SmartCraft-funktioner, bl.a. följande: ECO-läge Trollningsreglage i steg om 10 r/min Farthållare varvtals- eller hastighetsbaserad Smart Tow-startkontrollsystem för sportbogsering varvtals- eller hastighetsbaserat med anpassningsbara startprofiler och nytt intuitivt gränssnitt Beskrivande feltext för eventuella framdrivningsproblem finns på 16 språk som användaren kan välja mellan. Anslutningar VesselView Link a a - NMEA 2K-anslutning b - SmartCraft-/matningsanslutning c - Micro SD-kortport b c M swe JUNI 2016 Sida 7

12 Avsnitt 1 - Komma igång Skärmen Safe Boating (Säker båtanvändning) Varje gång som VesselView slås på efter en fullständig avstängning om 30 sekunder eller mer visas en skärm med råd om båtsäkerhet för användaren. Tryck på Accept (Godta) för att fortsätta Så här uppgraderar du VesselView-programvaran VesselView-programvaran kan uppgraderas på två olika sätt. Automatisk förfrågan via Wi-Fi VesselView 502 är utrustad med WiFi-modul och Bluetooth-anslutning. När enheten slås på söker den med jämna mellanrum av Mercury Marines webbplats för att kontrollera om det finns en uppdateringsfil tillgänglig. I så fall visas ett skärmmeddelande där användaren ombeds bekräfta och godta uppgraderingen. VesselView 702 har internetanslutning, men måste befinna sig inom räckvidden för en WiFi-anslutningspunkt eller mobil enhet som fungerar som WiFi-anslutningspunkt för att kunna söka efter uppgraderingar på Mercury Marines webbplats. Om en uppgradering identifieras leds föraren via en skärm genom uppgraderingsprocessen. Använda Micro SD-kortet I följande anvisningarr förklaras hur man uppgraderar VesselView-programvaran. Internetåtkomst krävs för att ladda ner versionsuppgraderingsfilen från Mercurys webbplats. Uppgraderingsfilen måste också kunna överföras till ett FAT- eller FAT 32-formaterat micro SD-kort. 1. Slå på tändningsnyckeln och verifiera att VesselView är på. 2. För in mikro-sd-kortet i VesselViews kortläsarport hela vägen tills det klickar och blir på plats. 3. Tryck på fliken HOME (Startsida) högst upp på skärmen för att öpppna startskärmen Sida M swe JUNI 2016

13 Avsnitt 1 - Komma igång 4. På startskärmen sveper du fönstret till vänster till filikonen Välj My files (Mina filer) bland alternativen som visas. 6. Välj filen som laddades ner från Mercurys webbplats. Filen som visas i figuren nedan är endast avsedd som illustration (detta är inte det verkliga filnamn som du ska välja) M swe JUNI 2016 Sida 9

14 Avsnitt 1 - Komma igång 7. Välj Upgrade (Uppgradering) i fönstret Details (Detaljer). 8. Välj OK i fönstret Upgrade This Display (Uppgradera denna display). VesselView har en förloppsindikator som visar uppgraderingsprocessen. Stäng inte av skärmen under detta steg i uppgraderingen. VesselView visar kortvarigt skärmen Restarting (Starta om). Efter omstarten är VesselView redo att användas med den uppgraderade programvaran Sida M swe JUNI 2016

15 Hämta den senaste programvaran Avsnitt 1 - Komma igång 1. Den senaste programvaran för VesselView och Link Module kan laddas ner från Mercurys webbplats, Starta VesselView för att se vilken programvaruversion du har. Om VesselView redan är igång sveper du nedåt ovanifrån på skärmen för att öppna menyn System Controls (Systemkontroller). Välj Settings (Inställningar) > System > About (Om) för att visa aktuell version av VesselView-programvaran M swe JUNI 2016 Sida 11

16 Avsnitt 1 - Komma igång 2. Välj VesselView-produkt och klicka på Download VesselView Update (Hämta VesselView-uppgradering). 3. Beroende på din dators säkerhetsinställningar, kan en säkerhetsvarning visas. Klicka på Allow (tillåt) för att fortsätta. 4. Skapa en mapp på hårddisken och spara filen där. 5. Om du uppmanas att spara (SAVE) eller köra (RUN) ska du välja SAVE och spara filen på hårddisken. OBS! Filen är i allmänhet MB stor. VIKTIGT! Vissa webbläsare kan ändra filtillägget. Kontrollera att filnamnet och -tillägget inte ändrats. Korrekt filtillägg efter filnamnet är "upd". Ändra inte filnamn eller filtillägg. 6. Efter det att filen sparats på hårddisken, ska du kopiera filen till ett tomt FAT- eller FAT 32-mikro-SD-korts rotkatalog och säkerställa att kortets minne är minst 512 MB. Diskens rotkatalog är den översta nivån, där filen inte ska sättas i en mapp. Så här uppgraderar du VesselView Link-modulens programvara VesselView Link-modulen kan uppgraderas via VesselView-enheten. Uppgraderingarna av VesselView Link-modulens programvara finns på Mercurys webbplats, på samma skärm där VesselView-programuppgraderingarna ligger. Se avsnittet "Så här uppgraderar du VesselView-programvaran". I följande anvisningarr förklaras hur man uppgraderar VesselView-programvaran. Internetåtkomst krävs för att ladda ner uppgraderingsfilen från Mercurys webbplats. Uppgraderingsfilen måste också kunna överföras till ett FAT- eller FAT 32- formaterat micro SD-kort. OBS! Filen är i allmänhet 30 MB stor. 1. Slå på tändningsnyckeln och verifiera att VesselView är på. 2. För in micro-sd-kortet i VesselView Link-modulens mikro SD-kortport hela vägen tills det klickar på plats. a a - NMEA 2K-anslutning b - SmartCraft-/matningsanslutning c - Micro SD-kortport b c Sida M swe JUNI 2016

17 Avsnitt 1 - Komma igång 3. Tryck på fliken HOME (Startsida) högst upp på skärmen för att öpppna startskärmen. Navigera till alternativet Settings (Inställningar) i det vänstra fönstret. Välj Network (Nätverk). Välj Device list (Enhetslista). 4. Välj VesselView Link-modulen ur listan med tillgängliga enheter. Figuren nedan visas endast i illustrationssyfte (det kan hända att just din VesselView Link-modul är en enmotorsfarkost Välj alternativet Configure (Konfigurera) M swe JUNI 2016 Sida 13

18 Avsnitt 1 - Komma igång 6. Bekräfta att SD-kortet är ordentligt isatt i VesselView Link-modulen och välj Yes (Ja) Välj Upgrade (Uppgradera) i fönstret Device configuration (Enhetskonfiguration). 8. VesselView har en förloppsindikator som visar uppgraderingsprocessen för VesselView Link-modulen. Stäng inte av skärmen under detta steg i uppgraderingen Sida M swe JUNI 2016

19 Skapa skärmdumpar Avsnitt 1 - Komma igång VesselView kan ta fullständiga skärmdumpar och lagra dem för nedladdning på ett SD-kort. När enheten är i gång och du vill ta en skärmdump trycker du på powerknappen och Home-knappen (Startsida) samtidigt. En meddelandeflik visas längst ner på skärmen med skärmdumpens bildnummer. Denna meddelandeflik visas inte på skärmdumpen. VesselView har en internminneskapacitet på högst 32 skärmdumpar. Filer som skärmdumpar, ruttpunkter, spår och rutter bör säkerhetskopieras på ett SD-kort eller annan extern lagringsenhet och internminnet hållas så tomt som möjligt. Alla skärmdumpar lagras som standard i mappen Screenshots (Skärmdumpar) i My Files (Mina filer). Mappen My Files (Mina filer) öppnas genom att du sveper uppifrån på enheten på skärmen så att alternativen till vänster öppnas. Välj Files (Filer) M swe JUNI 2016 Sida 15

20 Avsnitt 1 - Komma igång Öppna mappen My Files (Mina filer) och navigera till mappen Screenshots (Skärmdumpar). I mappen Screenshots (Skärmdumpar) visas alla skärmdumpar som tagits. Bilderna kan kopieras över till SD-kortet för vidare överföring till en dator eller mobil enhet Enskilda skärmdumpar öppnas genom att man markerar dem. Alla skärmdumpar kan öppnas direkt via ikonen till höger i filfönstret. Om du väljer den här ikonen kan du visa detaljer om skärmdumpen, kopiera alla skärmdumpar eller ta bort alla skärmdumpar Sida M swe JUNI 2016

21 Avsnitt 1 - Komma igång Om en enskild skärmbild väljs visas ett fönster med alternativen View (Visa), Set as wallpaper (Ställ in som bakgrundsbild), Copy (Kopiera), Rename (Byt namn) eller Delete (Ta bort). Välj Copy (Kopiera) för att hämta bilden från VesselView Med ett SD-kort isatt i VesselView väljer du Memory card (Minneskort) som destination för filen och väljer OK. Stäng fönstret genom att trycka på krysset (X) i det övre högra hörnet. Detta tar dig tillbaka till mappen Screenshots (Skärmdumpar). Följ den här proceduren för att hämta ytterligare bilder M swe JUNI 2016 Sida 17

22 Avsnitt 1 - Komma igång Icke Mercury Marine-menyer. Det kan hända att föraren hamnar utanför de Mercury Marine-specifika skärmarna i VesselView. Hädanefter hänvisar vi till dessa menyer och alternativ som Navico -delen av VesselView. Mercury Marine stöder inte dessa komponenter i enheten. För mer information om denna del av VesselView, kontakta Navico. Du återvänder till navigeringsskärmarna på Mercury Marine-delen av enheten genom att trycka på Home-knappen (Startsida) så visas Mercury Engine-panelen. Välj den här panelen för att gå tillbaka till VesselView-skärmen. Fönstret System Controls (Systemkontroller) kan öppnas genom att du sveper från högst upp på enheten och nedåt på skärmen. Då kan användaren använda Mercury Settings-menyn (Mercury-inställningar), placera enheten i standby-läge, justera ljusstyrkan på skärmen, ställa om till nattläge, aktivera peklåsfunktionen, anpassa trådlös anslutning och aktivera instrumentlisten till höger på displayen Sida M swe JUNI 2016

23 Avsnitt 1 - Komma igång I menyn Settings (Inställningar) i fönstret System Controls (Systemkontroller) väljer du Mercury-ikonen för att göra ändringar i VesselView-funktionerna. Alla inställninga som gäller VesselView finns bland Mercury-inställningarna. Övriga menyalternativ gälle förr Navico -delen av flerfunktionsdisplayen. Eventuella frågor om dessa funktioner ska ställas till Navico. Kalibrering av pekskärmen Pekskärmen kan kalibreras med jämna mellanrum. Om svepningar- eller tryckområden inte svarar kan du aktivera menyn System Controls (Systemkontroller) genom att du sveper uppifrån och ner på skärmen. Välj alternativet Settings (Inställningar). Välj alternativet Advanced (Avancerat). Välj menyalternativet Hardware (Maskinvara) för att öppna menyalternativet Touchscreen Calibration (Pekskärmskalibrering) M swe JUNI 2016 Sida 19

24 Avsnitt 1 - Komma igång VesselView uppmanar föraren att bekräfta kalibreringen av pekskärmen. Välj Calibrate (Kalibrera) för att fortsätta med kalibreringen. Det är viktigt att du inte trycker på skärmen under kalibreringsprocessen En förloppsindikator visas hur processen fortskrider. När kalibreringen är klar återgår displayen till menyn Advanced Settings (Avancerade inställningar) Sida M swe JUNI 2016

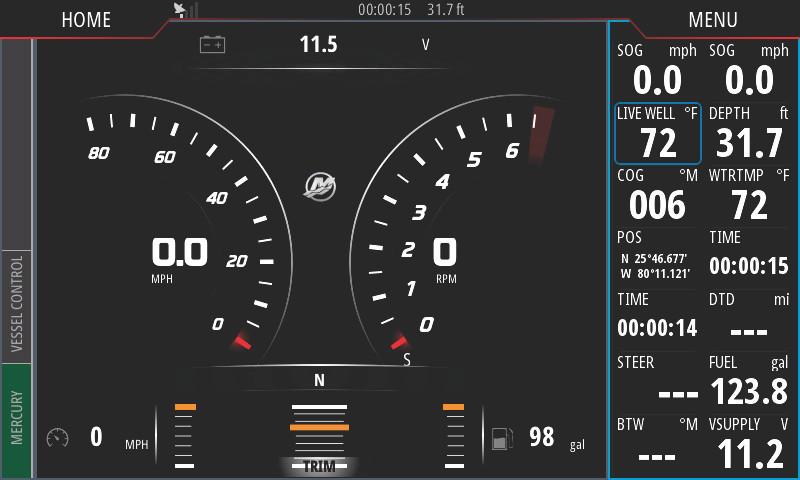

25 Systemstart Avsnitt 1 - Komma igång Vid start med strömmen på och motorerna av laddas huvudskärmen efter välkomst- och meddelandeskärmen och alla data och all grafik blir aktiv. Vid start av motorn utför VesselView en systemkontroll. Alla motorsystem avfrågas om aktuella driftsdata. Systemkontrollen visas på skärmen mellan hastighets- och/eller varvtalssvepningar M swe JUNI 2016 Sida 21

26 Avsnitt 1 - Komma igång Efter systemkontrollen, och om alla motorparametrar ligger inom specifikationerna, visar VesselView meddelandet System OK (Systemet är redo) tillsammans med en ikon i form av en bock. Om ett motorsystem inte klarar systemkontrollen visas en kort beskrivande feltext och förslag på en åtgärd på skärmen. Mercury-fliken längst ned till vänster på skärmen visas i rött med en internationell varningssymbol. Om mer än ett fel identifieras vid start kan föraren bläddra genom listan, markera önskad post och välja Details (Information) Om du väljer Details (Information) visas ett fönster med en mer ingående felbeskrivning där föraren får reda på om felet är kritiskt eller icke-kritiskt och vad man ska göra med felet. Schemalagt motorunderhåll Om en underhållspåminnelse upptäcks under en systemskanning visas Mercury-fliken längst ner till vänster på skärmen i blått. Följ sunda förnuftet för att skydda din investering och kontrollera motoroljan regelbundet, helst före varje användningstillfälle. När den schemalagda underhållstiden har löpt ut visas en underhållspåminnelse efter avsökningen vid systemstart. Föraren kan stänga fönstret, men påminnelsen visas varje gång båtens tändningsnyckel vrids om. Om underhållspåminnelsen kvitteras återställs underhållstidsramen i VesselView. För att nå den specifika informationen om schemalagt underhåll, gå till meddelandet som beskriver underhållsåtgärden genom att följa anvisningar nedan. Användare kan visa underhållslisten när som helst för att visa förbrukningsstatus. På så sätt underlättas servicebokningar hos återförsäljare (om ägaren väljer att inte själv utföra underhållet) Sida M swe JUNI 2016

27 Välj Mercury-fliken längst ner till vänster på skärmen. Välj Mercury-ikonen med ordet MORE (Mer). Avsnitt 1 - Komma igång Välj alternativet MAINTENANCE (Underhåll) Välj alternativet MAINTENANCE LIFE (Tid till nästa underhåll) för att visa återstående tid innan det schemalagda underhållet. Ju mer av förloppsindikatorn som visas i blått desto kortare tid återstår det tills underhåll krävs M swe JUNI 2016 Sida 23

28 Avsnitt 1 - Komma igång Enhetsunderhåll VIKTIGT! Vi rekommenderar att det medföljande vita solskyddet i plast installeras som skydd när enheten inte används. Skärmrengöring Regelbunden rengöring av skärmen rekommenderas för att förhindra ansamling av salt och andra miljöföroreningar. När salt kristalliseras kan beläggningen på skärmen repas när man använder en torr eller fuktig duk. Se till att duken är fuktad med tillräckligt med sötvatten för att lösa upp och avlägsna saltavlagringar. Tryck inte för hårt när du rengör skärmen. När vattenfläckar inte kan avlägsnas med duken ska du blanda en 50:50-lösning av varmt vatten och isopropylalkohol för att rengöra skärmen. Använd inte lösningsmedel med aceton, mineralsprit, terpentinbaserade lösningsmedel eller ammoniakbaserade rengöringsprodukter. Användning av starka lösnings- och rengöringsmedel kan skada skärmar med reflexfri beläggning, plasten och gummitangenterna. Vi rekommenderar att du sätter på solskyddet när enheten inte används för att förhindra UV-skada på plastinfattningen och gummitangenterna. Rengöring av medieport Medieportluckan bör rengöras regelbundet för att förhindra ansamling av kristalliserat salt och andra föroreningar. Sida M swe JUNI 2016

29 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Avsnitt 2 - Inledningsskärmarna och inställningsguiden Innehållsförteckning Varningsskärm när VesselView startas Välkomstskärm Inställningsguide Importera konfiguration Motorinställning Visningsinställning Inställning av enhet Inställning av enheter Tankkonfiguration Hastighetsinställning Slutföra inställningsguiden Inställning av datakälla Datakällor Förstora dataskärmar Instrumentlist M swe JUNI 2016 Sida 25

30 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Varningsskärm när VesselView startas När VesselView startas visas en varningsskärm som uppmanar föraren att inte förlita sig på produkten som den primära navigeringsfunktionen och att användaren ensam ansvarar för driften och förknippade risker. Välkomstskärm När tändningsnyckeln vridits om till läge på startas systemet och Mercurys välkomstskärm visas. Mercurys logotyp visas i mitten av skärmen. Logotypen står kvar under startprocessen. Försök inte att påskynda systemstarten genom att trycka på knappar under tiden. På motorpaket med utsläppskontroll visas en motorikon längst ner till vänster på skärmen Sida M swe JUNI 2016

31 Inställningsguide Avsnitt 2 - Inledningsskärmarna och inställningsguiden Installationsguiden för VesselView leder dig genom de första konfigurationsstegen för VesselView. Du kan öppna inställningsguiden när som helst i menyn Settings (Inställningar). Öppna fönstret System Controls (Systemkontroller). Du öppnar fönstret System Controls (Systemkontroller) genom att svepa nedåt från högst upp på skärmen. Välj panelen Settings (Inställningar). Välj Mercury-alternativet på skärmens vänstra sida. Välj alternativet System M swe JUNI 2016 Sida 27

32 Avsnitt 2 - Inledningsskärmarna och inställningsguiden I menyn System väljer du Setup wizard (Installationsguiden). På skärmen WELCOME-skärmen (Välkommen) i Device Configuration (Enhetskonfiguration) väljer du Next (Nästa) för att starta installationsguiden Sida M swe JUNI 2016

33 Importera konfiguration Avsnitt 2 - Inledningsskärmarna och inställningsguiden För att importera en befintlig båtkonfiguration sätter du in ett FAT- eller FAT 32-formaterat micro SD-kort med konfigurationsfilen och väljer denna fil i rullgardinsmenyn. Tryck på Next (Nästa) om det inte finns någon importfil. Motorinställning 1. På motorns inställningsskärm ska du använda vridknappen eller trycka på menyfälten för att välja rätt alternativ. 2. Genomör valen på skärmen Engine Setup (Motorkonfiguration). När du har gjort dina val trycker du på Next (Nästa) för att fortsätta Engine type (Motortyp) M swe JUNI 2016 Sida 29

34 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Valalternativ Engine model (Motormodell) Valalternativ Sida M swe JUNI 2016

35 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Joystick (Båt med styrspak) Valalternativ Number of engines (Antal motorer) M swe JUNI 2016 Sida 31

36 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Visningsinställning Valalternativ Beroende på det antal motorer som visas på skärmen Engine Setup (Motorkonfiguration) ska du välja vilka motorer som ska visas på denna VesselView-enhet. Du kan välja upp till fyra motorer. Välj Next (Nästa) för att fortsätta Sida M swe JUNI 2016

37 Inställning av enhet Avsnitt 2 - Inledningsskärmarna och inställningsguiden På skärmen Device Setup (Enhetskonfiguration) ska du använda vridknappen eller trycka på menyfälten för att välja rätt alternativ. Om du använder flera VesselView-enheter ska du se till att du tilldelar varje enhet ett unikt nummer för att undvika dataproblem. Styrpulpetnumret bör matcha den enskilda VesselView-enhetens plats. Det är vanligt att göra nummer 1 till huvudstyrpulpet och nummer 2 till den sekundära styrpulpet. Välj Next (Nästa) för att fortsätta a a - Fältet VesselView identification (VesselView-identifiering) b - Fältet Helm identification (Styrpulpetsidentifiering) b Inställning av enheter Välj måttenheter för VesselViews data som visas på skärmen; dvs. hastighet, distans och volym. Måttenheterna kan ändras senare Tankkonfiguration På skärmen Tank setup (Tankkonfiguration) kan du ställa in tanktyp, volym och tanknamn för upp till 8 tankar. %-kolumnen visar aktuell volym i tanken. När du väljer uppdateringsknappen avfrågas tanksensorerna och värdena uppdateras. Den oövervakade tanken är en tank som inte har någon sensor kopplad till sig. 90-8M swe JUNI 2016 Sida 33

38 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Välj den tank som ska anpassas Välj tanktyp. Använd knappsatsen på skärmen för att ange volym. När du har angett tankvolymen väljer du OK för att stänga knappsatsen Sida M swe JUNI 2016

39 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Namnfältet fylls i automatiskt med tankpositionen. För att ändra tanknamn ska du trycka på fältet och använda knappsatsen på skärmen för att skriva in ett nytt namn. När du har angett ett tanknamn trycker du på Enter/Retur på tangentbordet för att fortsätta till nästa tankrad på skärmen Tank Setup (Tankkonfiguration). När alla tankanpassningsdata har angetts väljer du Refresh (Uppdatera) nere i ena hörnet. Kontrollera alla datafält för att se till att uppgifterna stämmer och välj sedan Next (Nästa) för att fortsätta med installationsguiden. Hastighetsinställning I Speed Setup-menyerna (Hastighetsinställningar) finns det tre alternativ för att bestämma hur VesselView hämtar hastighetsinformationen. Om båten är utrustad med GPS så tillåter rullgardinsmenyn val av tillgängliga anordningar. Om båten har en pitotgivare väljs detta alternativ. Om båten har ett paddelhjul visas en rullgardinsmenyn med alternativ. Efter att du valt hastighetskällan väljer du Next (Nästa) för att fortsätta M swe JUNI 2016 Sida 35

40 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Valet av pitot- och paddelhjulskälla visas i följande illustration. Välj den motor eller drevenhet som ska överföra hastighetsdata till VesselView. a b a b c a b d c a a - PCM0 = styrbord yttre b - PCM1 = babord yttre c - PCM2 = styrbord inre eller mitten d - PCM3 = babord inre Slutföra inställningsguiden Tryck på Finish (Slutför) för att slutföra inställningsguiden på VesselView. Slå inte av enheten förrän skärmen Finish (Slutför) ersätts med båtens aktivitetsskärm. Inställning av datakälla Datakällor Välj fliken HOME (Startsida) längst upp på skärmen för att ställa in datakällor Sida M swe JUNI 2016

41 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Starta alla produkter och vrid om tändningsnyckeln på alla motorer för att kontrollera att alla datagenererande källor identifieras. Öppna fönstret System Controls (Systemkontroller). Du öppnar fönstret System Controls (Systemkontroller) genom att svepa nedåt från högst upp på skärmen. Välj panelen Settings (Inställningar). Välj alternativet Network (Nätverk) till vänster på skärmen. Select Sources... (Välj källor). Sources... VesselView visar flera källor med dataproducerande enheter. Välj alternativet Auto Select (Välj automatiskt) längst upp i listan för att göra en allmän förfrågan av alla detekterbara enheter på båten Auto Select M swe JUNI 2016 Sida 37

42 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Auto Select (Välj automatiskt) söker igenom nätverket och ställer samman en lista över alla enheter som identifieras under den automatiska valprocessen. När förloppsindikatorn är klar stänger du Settings-menyn (Inställningar) genom att trycka på krysset (X) i övre högra hörnet av skärmen. Förstora dataskärmar Välj fältet om du vill förstora något av datafälten på VesselViews huvudskärm Sida M swe JUNI 2016

43 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Då visas data i medelstor storlek på skärmen. Om du väljer datainformationsfältet en gång till visas valda data i helskärm. Detta är praktiskt om man behöver titta på skärmen från större avstånd, t.ex. vid navigering från reservstyrspakposition. Tryck på krysset (X) för att återvända till VesselViews huvudnavigeringsskärm M swe JUNI 2016 Sida 39

44 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Instrumentlist Instrumentlisten kan aktiveras genom att du sveper nedåt ovanifrån på skärmen. Då öppnas fönstret System Controls (Systemkontroller). Välj instrumentlistens panel för att aktivera instrumentlisten. Instrumentlisten sitter på höger sida av displayen. Instrumentlisten innehåller text och numeriska data i flera olika brickor. Alla paneler på instrumentlisten kan ändras av föraren. Det finns också alternativ för båtliv som fyller i databrickorna med praktisk information om just ditt sätt att använda båten Sida M swe JUNI 2016

45 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Du öppnar instrumentlisten genom att markera den genom att trycka var som helst i instrumentlisten. Då öppnas MENUfliken (Meny) högst upp i listen. På menyskärmen kan du välja Bar 1 (List 1) och Bar 2 (List 2) väljas. Dessa alternativ fyller instrumentlisten automatiskt med motor- och båtdata som är viktiga för den valda typen av båtliv M swe JUNI 2016 Sida 41

46 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Genom att välja General (Allmänt) i Bar 1 (List 1) och Fishing (Fiske) i Bar 2 (List 2) fylls instrumentlisten med både allmänna båt- och motordata liksom data som gäller fiske, t.ex. vattentemperatur, direkt källtemperatur och GPSkoordinater. Genom att välja Edit... (Redigera) i MENU-listen (Meny) kan du välja någon av datapanelerna och ändra datainnehållet En val- och rullgardinsmenyskärm visas. Välj den post som motsvarar den datatyp du vill att den valda panelen instrumentlisten ska fyllas med a - Aktivt vald datapanel b - Post och typ av data som ska ersätta aktivt vald datapanel b b a Sida M swe JUNI 2016

47 Använd denna procedur för att slutföra anpassningen av instrumentlisten. Avsnitt 2 - Inledningsskärmarna och inställningsguiden När båda instrumentlisterna är aktiva på skärmen visas huvudskärmen i mindre format. Föraren kan minska storleken på instrumentlisten genom att välja alternativet Animate (Animera). Då återgår instrumentlisten till att visa data i en kolumn samtidigt som den växlar mellan de två förarvalda Bar 1 (List 1) och Bar 2-alternativen (List 2). När alternativet Animate (Animera) valts visas ett fönster med knappsats. Animeringens längd kan ställas in på upp till 10 sekunder mellan dataväxlingarna. Använd knappsatsen för att ange önskad längd i sekunder. När du har angett ett värde på knappsatsen väljer du OK för att återgå till huvudskärmen M swe JUNI 2016 Sida 43

48 Avsnitt 2 - Inledningsskärmarna och inställningsguiden Anteckningar: Sida M swe JUNI 2016

49 Avsnitt 3 - Autopilotfunktioner och -drift Innehållsförteckning Avsnitt 3 - Autopilotfunktioner och -drift Economy Mode (Ekonomiläge) ECO (Ekonomiläge) Läge Smart Tow (Smart bogsering) Smart Tow Egenskaper Inaktivera Smart Tow Cruise Control läge (Farthållare) Farthållare Aktivera Cruise Control läge (Farthållare) Troll Control läge (Trollingläge) Trollingreglage M swe JUNI 2016 Sida 45

50 Avsnitt 3 - Autopilotfunktioner och -drift Economy Mode (Ekonomiläge) ECO (Ekonomiläge) ECO-läget (Ekonomi) visar information som hjälper föraren i att ställa in optimalt trimläge och motorhastighet för bästa möjliga bränsleekonomi. Motorns styrmodul (ECM) och framdrivningens styrmodul (PCM) beräknar bästa bränsleekonomi baserat på information från olika givare på motorpaketet och i båten. ECO-läget går utan avbrott. ECO-parametrarna utvärderas hela tiden under motordrift och föraren ser att fliken Vessel Control (Båtreglage) till vänster på skärmen blir grön och det står ECO Optimized (ECO optimerat) om motorvarvtalet och trimläget ligger inom korrekta intervall Sida M swe JUNI 2016

51 Avsnitt 3 - Autopilotfunktioner och -drift Du kan övervaka ECO-funktionen aktivt för VesselView genom att välja fliken Vessel Control (Båtreglage) till vänster på skärmen. Då öppnas listen med autopilotfunktioner. Välj alternativet ECO MODE (Ekonomiläge) I panelen ECO Mode (Ekonomiläge) panel visar VesselView varvtalsvärde och trimläge för föraren. Om en eller båda av dessa driftsparametrar ligger utanför det optimala intervallet visar VesselView en orangefärgad pil och/eller orangefärgade reglar i fälten för varvtal och trim. Riktningen på de orangefärgade pilarna anger var du ska justera varvtalen och trimläget för att uppnå optimal bränsleekonomi M swe JUNI 2016 Sida 47

52 Avsnitt 3 - Autopilotfunktioner och -drift Om du följer vägledningen i VesselView optimeras både varvtal och trimläge. När de är optimerade visas meddelandet Eco Optimized (Optimal bränsleekonomi) i grönt på fliken Vessel Control (Båtreglage), trimskjutreglaget blir grönt och en ikon i form av ett grönt löv med texten Optimized (Optimerat) visas högst upp på ECO Mode-listen (Ekonomiläge). Du minimerar ECO Mode-listen (Ekonomiläge) genom att välja pilikonen högst upp till vänster på listen. Då hamnar listen Vessel Control (Båtreglage) på huvudpanelerna. Välj krysset (X) högst upp till vänster i listen eller svep listen Vessel Control (Båtreglage) åt vänster för att stänga den Sida M swe JUNI 2016

53 Läge Smart Tow (Smart bogsering) Smart Tow Avsnitt 3 - Autopilotfunktioner och -drift Smart Tow (Smart bogsering) är ett smidigt program för att hantera mål för båtacceleration och hastighet vid bogsering av vattenskidåkare eller vattensportutrustning av alla slag. Smart Tow-funktionen eliminerar accelerationsproblem som för mycket hålskott, att det avsedda målet missas, inbromsningar och konstanta hastighetsmål. Välj en profil, välj Enable (Aktivera) och placera gasreglaget i läge full gas så sköter Smart Tow resten. På skärmen Smart Tow (Smart bogsering) kan du dig välja, ställa in och modifiera inställningar för funktionen. Punkten i startbilden animeras när Smart Tow (Smart bogsering) är aktiv och utför en startsekvens. Punkten rör sig längs den valda rutten och visar vilken den av startsekvensen som systemet utför. Smart Tow baseras på motorns varvtal förutom när båten är utrustad med GPS och ansluten till nätverket CAN. När båten är utrustad med GPS kan du välja antingen hastighetsmål eller motorvarvtalsmål för Smart Tows regleringsalternativ. Du kan även skapa anpassade sjösättningsprofiler. Egenskaper På Smart Tow-skärmen justerar du inställningarna i det användarvalda dataområdet och sidfotsområdet. Tryck på eller svep genom alternativrutfälten. I sidfotsavsnittet kan du aktivera eller inaktivera Smart Tow (Smart bogsering), spara eller avsluta. Artiklarna i dataområdets fot kräver att alternativet väljs genom att du trycker på vridknappen för att markera och acceptera. Smart Tow har fem fabriksinställda startprofiler eller så kan föraren skapa nya anpassade startprofiler. Anpassade profiler är praktiska när det finns personer ombord som är olika vana att använda vattensportsutrustning. Föraren kan ställa in snabbare starter för erfarna skidåkare och långsammare starter för barn eller bogsering av uppblåsbara farkoster a Det finns fem alternativfält i en profil. Använd vridknappen eller tryck för att ändra profilalternativen. RPM and speed (Varvtal och hastighet). Föraren kan justera varvtal eller hastighet genom att trycka på dataskärmsområdet. Ramp är den tid som det tar för båten att nå den inställda målet. Overshoot (Förbi målet) är den procentandel över inställd punkt som båten kommer att nå M swe JUNI 2016 Sida 49

54 Avsnitt 3 - Autopilotfunktioner och -drift Time (Tid) är den tid som båten ska ligga över vald hastighet Välj Add profile (Lägg till profil) för att skapa en ny profil. Fem alternativfält för att skapa en profil Ge den nya startprofilen ett namn med hjälp av tangentbordet på skärmen Sida M swe JUNI 2016

55 Avsnitt 3 - Autopilotfunktioner och -drift På skärmen New profile (Ny profil) kan föraren redigera alla de fem alternativfälten var för sig. När alla alternativ redigerats väljer du knappen Use (Använd) för att använda den nya startprofilen för Smart Tow. Så här aktiverar du en Smart Tow-startprofil. Välj alternativet Enable (Aktivera) och placera gasreglaget i läge full gas framåt. Smart Tow tar hand om resten M swe JUNI 2016 Sida 51

56 Avsnitt 3 - Autopilotfunktioner och -drift Inaktivera Smart Tow Om du vill stänga av Smart Tow-funktionen väljer du Disable (Inaktivera). VesselView återställer kontrollen över gasreglaget till föraren. När Smart Tow (Smart bogsering) är aktiverat och du för gasreglaget till en punkt under hastighetsmålet sänks båtens hastighet, men båtens topphastighet ökar inte över målhastigheten Cruise Control-läge (Farthållare) Farthållare Farthållarfunktionen låter föraren välja ett börvärde och justera det så att båten bibehåller en viss hastighet eller ett visst motorvarv. Farthållningen är varvtalsbaserad förutom när båten använder en Mercury Maring GPS i kontrollområdesnätverket. Om båten har en Mercury Marine GPS, så är standardinställningen båtens hastighet. Föraren kan välja antingen varvtals- eller hastighetsbaserade börvärden. Typen av farthållning kan ändras i inställningsmenyn. OBS! Farthållaren kan inaktiveras genom att man placerar fjärrkontrollspakarna i friläge. Aktivera Cruise Control-läge (Farthållare) Du aktiverar autopilotfarten genom att välja fliken Vessel Control (Båtreglage) till vänster på skärmen Sida M swe JUNI 2016

57 Avsnitt 3 - Autopilotfunktioner och -drift Välj Cruise Control (Farthållare) i Vessel Control-listen (Båtreglage) Välj uppåt- eller nedåtpilarna för att nå önskad hastighet. När önskad fart är inställd väljer du Enable (Aktivera) i fartlisten. Ställ fjärreglagehandtagen i framåtväxel och ställ handtagen i läge full gas. VesselView ökar båtens hastighet till det börvärde som föraren valt M swe JUNI 2016 Sida 53

58 Avsnitt 3 - Autopilotfunktioner och -drift När Cruise (Kryssning) är aktivt färgas fliken Vessel Control (Båtreglage) orange och varnar föraren om att båten är i ett autopilotläge. Cruise Control-läget (Farthållare) kan avbrytas genom att fjärreglagehandtagen ställs i neutralläget eller genom att välja Disable (Inaktivera) längst ner i listen Cruise Control (Farthållare). Du kan öppna Disable (Inaktivera) genom att välja fliken Vessel Control (Båtreglage) till vänster på skärmen och då visas Cruise Control-listen (Farthållare) och alternativet Disable (Inaktivera). Troll Control-läge (Trollingläge) Trollingreglage Trollingvarvtalsområdena beror på motorpaket men högsta varvtal för alla motorer eller utombordare är r/min. Du aktivera Troll Control (Trollingläge) genom att välja fliken Vessel Control (Båtreglage) till vänster på skärmen Sida M swe JUNI 2016

59 Avsnitt 3 - Autopilotfunktioner och -drift Välj panelen Troll Control (Trollingläge) i listen Vessel Control (Båtreglage). Båten måste vara i växel och gå på tomgång. Om båten inte gör det visas en varningsikon med medföljande text med anvisningar till föraren om hur trollingläget aktiveras M swe JUNI 2016 Sida 55

60 Avsnitt 3 - Autopilotfunktioner och -drift När villkoren för växel och gas uppfylls visas alternativen för Troll Control (Trollingläge) på listen Vessel Control (Båtreglage). Öknings- och minskningspilar tonas ned när antingen min- eller maxvarvtalsvärde väljs. Välj ikonen + eller på skärmen för att ändra varvtalsvärdet När önskat varvtalsvärde har valts väljer du Enable (Aktivera). Detta startar Troll trollingreglaget och motorerna ökar till önskat varvtal Sida M swe JUNI 2016

61 Avsnitt 3 - Autopilotfunktioner och -drift Panelen Enable (Aktivera) ändrar färg till orange och texten ändras till Disable (Inaktivera). Fliken Vessel Control (Båtreglage) ändrar färg till orange och en varningssymbol med texten Troll Active (Trollingläge aktiverat) visas. Listen Vessel Control (Båtreglage) kan minimeras under Troll Control (Trollingläge) utan att påverka trollinglägets autopilotfunktion. Välj pilen längst upp till vänster i listen Vessel Control (Båtreglage) för att minimera listen Huvudskärmen återgår till normal storlek och fliken Troll Active (Trollingläge aktiverat) visas i orange till vänster på skärmen M swe JUNI 2016 Sida 57

62 Avsnitt 3 - Autopilotfunktioner och -drift Du kan inaktivera trollingläget genom att välja fliken Troll Active (Trollingläge aktiverat) så visas alternativen i Troll Controllisten (Trollingläge). Välj Disable (Inaktivera) för att stänga av Troll Control (Trollingläge) Sida M swe JUNI 2016

63 Avsnitt 4 - Konfiguration och kalibreringar Avsnitt 4 - Konfiguration och kalibreringar Innehållsförteckning Systeminställningar Navigera till menyn Settings (Inställningar) Placering av styrpulpet och enhet Inställningsguide Simulate (Simulera) Båtinställningar Flikar Tankar Hastighet Styrning Vessel Control (Båtreglage) Installerade kameror Genset Enabled (Dieselgenerator aktiverad) UnMaintenance Notification (Underhållsmeddelande)...71 Sea Temp (Sjövattentemperatur) Motorinställningar Visade motorer Engine Model (Motormodell) Limits (Begränsningar) Supported Data (Data som stöds) ECO Mode (ECO läge) Typen Cruise/Smart Tow (Farthållare/Smart bogsering)...77 Trim Alarms (Larm) Larminställning Personality File (Personalitetsfil) Export (Exportera) Import (Importera) M swe JUNI 2016 Sida 59

64 Avsnitt 4 - Konfiguration och kalibreringar Systeminställningar Navigera till menyn Settings (Inställningar) Alla inställningar kan ändras när som helst via menyn Settings (Inställningar). Du kan gå till alla rullgardins- och expansionsmenyer genom att trycka på skärmen eller använda vridknappen. Du öppnar till inställningsmenyn genom att svepa nedåt från skärmens övre del. Då öppnas fönstret System Controls (Systemkontroller). Välj panelen Settings (Inställningar). En meny visas på skärmens vänstra sida. Välj Mercury i listan med alternativ. Fönstret med VesselView-inställningar som styrs av Mercury-sidan av MFD öppnas Placering av styrpulpet och enhet I System Settings (Systeminställningar) kan föraren definiera placeringen av och numret på VesselView. Detta är viktigt när flera VesselView-enheter är installerade på en båt. Genom att tilldela unika styrpulpetspositioner och enhetsnummer undviker man kommunikationsfel i reglagenätverket Sida M swe JUNI 2016

65 Inställningsguide Avsnitt 4 - Konfiguration och kalibreringar Inställningsguiden förklaras i avsnitt 2. Ändringar i inställningsguiden kan göras när som helst genom att öppna programmet via den här menyn Simulate (Simulera) Simuleringsfunktionen används på återförsäljarnivå för att visa konsumenter funktionerna på displayen. När enheten är i läge Simulate (Simulera) ska de data som visas på skärmen inte användas som navigeringsinformation. Alla data som visas under Simulate (Simulera) genereras slumpmässigt. Båtinställningar Flikar Du öppnar menyn Settings (Inställningar) genom att svepa nedåt från utanför skärmen till dess övre del. Då öppnas fönstret System Controls (Systemkontroller). Välj panelen Settings (Inställningar). En meny visas på skärmens vänstra sida. Välj Mercury i listan med alternativ. Fönstret med VesselView-inställningar som styrs via flerfunktionsdisplayens Mercury-del M swe JUNI 2016 Sida 61

66 Avsnitt 4 - Konfiguration och kalibreringar Välj alternativet Vessel settings (Båtinställningar) Välj alternativet Tabs (Flikar). I Tabs setting (Flikinställningar) kan användaren visa flikplaceringarna på skärmen genom att markera kryssrutan Show (Visa). Med alternativet Source (Källa) kan du välja utombordare eller drev som överför sensordata under fliken till nätverket. Fliksensordata skickas av en av utombordarna eller något av dreven på båten. Använd följande bild för att bestämma rätt alternativ. Utöver PCM-valen finns det alternativ för att välja antingen FLIKEN trimflikens gränssnittsmodul eller TVM (dragkraftsvektormodulen) för att skicka flikdata till VesselView a b a b c a b d c a Alternativ för drevtilldelning a - PCM0 = styrbord eller styrbord yttre b - PCM1 = babord eller babord yttre c - PCM2 = styrbord inre eller mitten d - PCM3 = babord inre Sida M swe JUNI 2016

67 Avsnitt 4 - Konfiguration och kalibreringar Med flikkalibrering kan föraren sätta flikar i översta och nedersta lägena och anteckna procenten. Detta är praktiskt för att avgöra den sanna 0 -trimpositionen punkten vid vilken flikarna är parallell med båtens köl. Rätt kalibrerade flikar visar korrekt position för reglarna på skärmen. Kalibrera flikarna genom att trimma fliken som är parallell med skrovet och anteckna värdet. Detta är flikarnas verkliga 0 %. Trimma fliken hela vägen ner och anteckna värdet. Detta är flikarnas verkliga 100 %. Välj Save (Spara) för att behålla nya kalibrerade data a a - Välj önskat antal kalibreringspunkter b - Position för flikarna för registreringssyfte c - Välj Save (Spara) om du vill spara kalibreringen b c Set outboard or drive to Zero (Ställ in utombordare eller drev på noll) är det verkliga flikläget som visas som 0 % på displayen. Förare kan avgöra vid vilken punkt som båten går plant i vattnet. Vid den här körpositionen kan flikarna i själva verket stå i en nedåtgående vinkel. Alternativet Set to Zero (Ställ in på noll) låter föraren ställa in en optimal planingsvinkel som 0 % på mätaren. Exempel: ett sant flikläge på 10 % är det läge där båten går plant och VesselView visar det som 0. På så sätt visas sanna värden under 10 % som negativa värden. Tankar Tankkonfigurationen beskrivs i inställningsguiden men ytterligare ändringar och inställningar kan göras via tankmenyn när som helst M swe JUNI 2016 Sida 63

68 Avsnitt 4 - Konfiguration och kalibreringar Tankinställningar och kalibreringar medger val av tanktyp, tankvolym och kalibreringsmetod för tankar. Utföra tankkalibrering: Det finns många situationer där en tank kan behöva kalibreras; annorlunda formade tankar, V- bottnade tankar, tankar med stegformade sidor och till och med en tanks lutningsriktning när båten ligger i vattnet. Flottörer och sändare kan skicka felaktiga data till föraren och orsaka problem med bränsle och annan volymvisning. Det mest korrekta sättet att nå tankkalibrering är att börja med en tom tank av känd volym. Pumpa en fjärdedel av volymen och anteckna flottör- eller sändarläget. Upprepa detta förfarande i ökande steg om en fjärdedel och anteckna flottörens eller sensorns läge varje gång tills tanken är full. Med tankkalibrering kan föraren justera värden för en tank från full till tom. När en tank är markerad väljer du pilen på den högra sidan av fliken för att aktivera kalibreringsskärmen. Standardvärdena står i den andra kolumnen och kan väljas. I följande exempel vet vi att bränsletanken är full, men vi får ett värde på 79 procent full. Välj registreringsknappen i raden 100 procent: VesselView kommer i fortsättningen att tolka ett värde på 79 procent full och justera de halva och tomma värdena därefter. När tanknivån är känd för föraren kan tankkalibrering användas för att korrigera mätaravläsningen så att den motsvarar den kända nivån när som helst a a - Aktuell fullvärde före kalibrering b - Anteckna kalibreringsfält c - Spara aktuella kalibreringsdata b Välj Save (Spara) när tankkalibreringen är klar så att enheten återgår till navigeringsskärmen. Hastighet c Genom hastighetsinställningar kan föraren välja vilken typ av sensor eller sändare som VesselView ska ta emot data ifrån. Sida M swe JUNI 2016

69 Avsnitt 4 - Konfiguration och kalibreringar Hastighetsinställningar kan konfigureras med denna meny. Som alternativa hastighetskällor kan en GPS och GPS-källan, CAN P- eller CAN H-nätverk, väljas. En strategi med en pitotsensor och/eller ett paddelhjul kan också väljas. Om pitot- eller paddelhjulkällan väljs visas ett urval av källor Pitotsensordata skickas av en av utombordarna eller ett av dreven på båten. Använd figurerna nedan för att bestämma var varje dekal ska placeras M swe JUNI 2016 Sida 65

70 Avsnitt 4 - Konfiguration och kalibreringar a b a b c a b d c a Alternativ för drevtilldelning a - PCM0 = styrbord eller styrbord yttre b - PCM1 = babord eller babord yttre c - PCM2 = styrbord inre eller mitten d - PCM3 = babord inre Pitotalternativen omfattar 100 psi (690 kpa) och 200 psi (1380 kpa). Alternativet 200 psi (1380 kpa) gäller endast för Mercury Racing-utombordsmodeller. Pitotmultiplikatorn använder 1,00 som standardinställning och kan ökas eller minskas för att korrigera hastighetsvärden som är för höga eller för låga. Vid för låga hastighetsvärden ökar du pitotmultiplikatorn genom att välja multiplikatorfönstret och använda knappsatsen på skärmen för att ange ett värde. Vid för höga hastighetsvärden minskar du pitotmultiplikatorn genom att välja multiplikatorfönstret och använda knappsatsen på skärmen för att ange ett värde. Välj den utombordare eller det drev som överför paddelhjulsdata till VesselView. Använd figurerna nedan för att välja rätt utombordare/drev a b a b c a b d c a Alternativ för drevtilldelning a - PCM0 = styrbord eller styrbord yttre b - PCM1 = babord eller babord yttre c - PCM2 = styrbord inre eller mitten d - PCM3 = babord inre Typen av paddelhjul kan väljas som antingen Legacy (Äldre modell) eller Current (Aktuell modell) beroende på modellen som används på båten. Sida M swe JUNI 2016

71 Avsnitt 4 - Konfiguration och kalibreringar Paddelhjulsfrekvensen kan ändras för att matcha kraven för olika givare. 4,9 Hz per mile eller 5,7 Hz per knop är frekvensen för den paddelhjulshastighetsgivare som Mercury Marine tillhandahåller. Kontrollera de instruktioner du fick med paddelhjulet för information om paddelhjulets signalfrekvens. Välj multiplikatorfönstret och använd knappsatsen på skärmen för att ange ett värde. Genom att välja Auto correct (Autokorrigera) synkroniserar du paddelhjulet med GPSsignalen. Regeln kan användas för att uppnå samma resultat. Kalibrering av paddelhjulet åstadkoms genom att använda en enhet med GPS som kan hjälpa föraren att justera de avlästa värdena från paddelhjulet. Genom att använda regeln kan föraren öka eller minska data från paddelhjulssensorn. Genom att välja Auto correct (Autokorrigera) synkroniserar du paddelhjulet med GPS-signalen (om den är installerad i nätverket). Regeln kan användas för att uppnå samma resultat M swe JUNI 2016 Sida 67

72 Avsnitt 4 - Konfiguration och kalibreringar Styrning Data om styrkälla kan vara antingen PCM eller TVM (thrust vector model) med alternativ att visa data på skärmen, att invertera styrsignalen och att välja en styrförskjutning a b a b c a b d c a Alternativ för drevtilldelning a - PCM0 = styrbord eller styrbord yttre b - PCM1 = babord eller babord yttre c - PCM2 = styrbord inre eller mitten d - PCM3 = babord inre Invertering av styrsignalen kan vara en praktisk åtgärd om det finns en bakåtriktad VesselView monterad. I det fallet kommer styrdata att vara rätt från förarens synvinkel Sida M swe JUNI 2016

73 Avsnitt 4 - Konfiguration och kalibreringar Styrförskjutningen används för att justera utombordaren, akterdrevet eller inombordaren till noll grader. När drevet är placerat vinkelrätt mot skrovet kan styrvinkeln som visas på skärmen vara annorlunda än data från styrsensorn på drevet. Välj fönstret Offset (Förskjutning) för att justera detta fel. Dialogrutan Steering Angle Calibration (Kalibrera styrningsvinkel) visas. Genom att välja knappen Calibrated row Zero (Kalibrerad rad noll) tillämpas förskjutningen. Observera att förskjutningen inte ändras på skärmen förrän knappen Save (Spara) väljs Vessel Control (Båtreglage) Inställningarna för Vessel Control (Båtreglage) låter föraren aktivera tillgängligheten av autopilotfunktionerna M swe JUNI 2016 Sida 69

74 Avsnitt 4 - Konfiguration och kalibreringar Val för autopilotfunktioner är Cruise (Farthållning), Troll (Trolling), Smart Tow (Smart bogsering) och Eco Mode (Ekonomiläge). En återställning till standardinställningarna nollställer samtliga autopilotfunktioner som inte är tillgängliga baserat på det motorpaket som valts för båten i inställningsguiden. OBS! Om ingen av kryssrutorna är markerad efter en återställning saknar motorn stöd för autopilotfunktionerna i VesselView. Installerade kameror Installerade kameror ger användaren möjlighet att se video eller kamerakällor på skärmen till VesselView. VesselView har stöd för två videokanaler. Du kan välja att visa endast en kanal eller att växla skärmarna mellan de tillgängliga videokamerorna. Tidsintervallet mellan växlingarna kan ställas in på 5 till 120 sekunder. Skärmen kan optimeras genom att justera videoinställningarna. Justeringarna är individuella för varje källa VIKTIGT! Kontrollera att detta alternativ inte är markerat om båten inte har några kameror installerade. I vissa situationer kan VesselView få störningar i visningen av data om kryssrutan Cameras Installed (Installerade kameror) är markerad och VesselView inte kan hitta några kamerakällor Sida M swe JUNI 2016

75 Genset Enabled (Dieselgenerator aktiverad) Genset Enabled (Dieselgenerator aktiverad) låter VesselView leta efter generatordata på nätverket. Avsnitt 4 - Konfiguration och kalibreringar UnMaintenance Notification (Underhållsmeddelande) Kryssrutan Maintenance Notification (Underhållsmeddelande) låter VesselView visa schemalagt underhåll i fönster på skärmen M swe JUNI 2016 Sida 71

76 Avsnitt 4 - Konfiguration och kalibreringar Sea Temp (Sjövattentemperatur) Källan för vattentemperatur kan väljas via den motor som skickar data eller genom att välja motsvarande sensor på listan. På följande bild visas den fysiska placeringen av PCM-enheterna a b a b c a b d c a PCM-placeringar a - PCM0 = styrbord eller styrbord yttre b - PCM1 = babord eller babord yttre c - PCM2 = styrbord inre eller mitten d - PCM3 = babord inre Motorinställningar Visade motorer Du öppnar menyn Settings (Inställningar) genom att svepa nedåt från utanför skärmen till dess övre del. Då öppnas fönstret System Controls (Systemkontroller). Välj panelen Settings (Inställningar). En meny visas på skärmens vänstra sida. Välj Mercury i listan med alternativ. Fönstret med VesselView-inställningar som styrs via flerfunktionsdisplayens Mercury-del. Sida M swe JUNI 2016

77 Avsnitt 4 - Konfiguration och kalibreringar De motorer som visas beskrivs i inställningsguiden, men ytterligare ändringar kan när som helst göras via menyn Engines Settings (Motorinställningar). VesselView kan visa upp till fyra motorer beroende på antalet motorer som valts i inställningsguiden. Föraren kan välja vilka motorer som visas. Genom att markera eller avmarkera val av motorer kan man bestämma vilka motorer som visas av VesselView Engine Model (Motormodell) Valet av motormodell låter användaren ändra beskrivningarna av motorpaketen. Motormodellerna beskrivs i inställningsguiden men ändringar kan göras när som helst. Ändringar som görs här kan göra att andra inställningar och visningsalternativ försvinner i VesselView M swe JUNI 2016 Sida 73

78 Avsnitt 4 - Konfiguration och kalibreringar Limits (Begränsningar) Med hjälp av Limits-funktionen (Begränsningar) kan du sätta vissa intervall för många motorparametrar såsom varvtal, kylarvätsketemperatur, oljetemperatur, batterispänning och turbotryck. Ändringar som görs på begränsningarna påverkar inte motorpaketet eller funktionen Mercury Engine Guardian. De faktiska begränsningarna ställs in i den fabriksprogrammerade styrenheten på motorn. Följande bild visar ett exempel på skärmen Engine Limits (Motorbegränsningar) Setting (Inställning) Min: Max: Warning low (Låg varning): Warning high (Hög varning): Beskrivning Värdet vid basen av diagrammet på skärmen Värdet vid toppen av diagrammet på skärmen Värdet vid toppen av den nedre färgade delen av diagrammet på skärmen Värdet vid basen av den övre färgade delen av diagrammet på skärmen Standardvärdena för minimum och maximum är fabriksinställda för det motorpaket som valts i inställningsguiden eller menyn Engines Settings (Motorinställningar). Att öka eller minska minimi- eller maximivärdet kan i allmänhet göras efter förarens personliga preferenser. OBS! Om föraren använder Navico-delen av flerfunktionsdisplayen och några min/max-varningsbegränsningar överskrids på Mercury-sidan ljuder en varningssignal. Sida M swe JUNI 2016

79 Supported Data (Data som stöds) Avsnitt 4 - Konfiguration och kalibreringar Med Supported Data (Data som stöds) kan föraren välja vilken typ av data som VesselView ska visa. Listan över datakällor beror på det motorpaket som valdes i inställningsguiden. Välj kryssrutan för varje dataalternativ du önskar att VesselView ska kunna visa Valda dataalternativ markeras med cirkel M swe JUNI 2016 Sida 75

80 Avsnitt 4 - Konfiguration och kalibreringar ECO Mode (ECO-läge) Menyalternativet ECO Mode (Ekonomiläge) visar de nuvarande driftparametrarna för att optimera motorn för bästa bränsleekonomi. Föraren kan välja dessa ECO-inställningar även om systemet inte är i ECO Mode (Ekonomiläge). Genom att välja Refresh (Uppdatera) kommer motordata att utvärderas och varvtalet kommer att motsvara rekommendationerna efter behov Sida M swe JUNI 2016

81 Typen Cruise/Smart Tow (Farthållare/Smart bogsering) Avsnitt 4 - Konfiguration och kalibreringar Med inställningen Cruise/Smart Tow (Farthållare/Smart bogsering) kan föraren välja vilken sensor som farthållarprogrammet och Smart Tow-programmet får sina hastighetsdata ifrån. Alternativen är RPM (Motorvarv) eller GPS speed data (GPS-hastighetsdata). Genom att välja Auto kommer VesselView att leta på nätverket efter en hastighetsdatakälla och använda den för funktionerna Cruise (Farthållare) och Smart Tow (Smart bogsering) Trim Med triminställningarna kan föraren välja kryssrutan Show (Visa) för att visa ett diagram över trimstatus på skärmen. Kryssrutan Has Trim (Har trim) måste vara vald för att ECO Mode (Ekonomiläge) ska ge föraren information om rätt trimposition för att uppnå bästa bränsleekonomi. Med trimkalibrering kan föraren ställa in trim i översta och nedersta lägena och anteckna procenttalen. Detta är praktiskt för att avgöra den sanna 0 -trimpositionen punkten vid vilken trimmet är parallell med båtens köl. Rätt kalibrerat trim visar en korrekt position för reglarna på skärmen M swe JUNI 2016 Sida 77

82 Avsnitt 4 - Konfiguration och kalibreringar Kalibrera trimningen genom att trimma motorerna hela vägen och avläs värdet rad 1, detta är trimningens verkliga 0 %. Kalibrera trimningen genom att trimma motorerna hela vägen och avläs värdet rad 3, detta är trimningens verkliga 100 %. Nollpunkten är när motorerna är placerade parallellt med båtens köl. Anteckna denna position. Välj Save (Spara) för att spara de nya kalibrerade trimdata. Alarms (Larm) Larminställning Alternativet Show all Helm alarms (Visa alla styrpulpetslarm) kan markeras för att visa alla larm på alla VesselViewskärmar. Om du avmarkerar alternativet resulterar det i förlust av meddelanden i ytterligare VesselView som innebär flera enhetsinstallationer Sida M swe JUNI 2016

83 Personality File (Personalitetsfil) Export (Exportera) Avsnitt 4 - Konfiguration och kalibreringar En båts personalitetsfil består av alla inställningar som har gjorts i en VesselView-enhet. Du kan exportera denna personalitet genom att sätta i ett SD-kort i kortplatsen och välja Export (Exportera). Ta ut SD-kortet och överför den filen till en annan VesselView-enhet med hjälp av alternativet Import (Importera). Välj Export (Exportera) Välj To new file... (Till ny fil) M swe JUNI 2016 Sida 79

84 Avsnitt 4 - Konfiguration och kalibreringar Välj Yes (Ja) Den nya personalitetsfilen skrivs till minneskortets översta nivå. Den placeras inte inuti några mappar på SD-kortet. Import (Importera) Du kan importera en personalitetsfil genom att sätta in ett SD-kort i kortplatsen som har en VesselView-skriven personalitetsfil lagrad på den. Välj Import (Importera). En lista över detekterade filer visas på skärmen. Välj filen och starta importen. Personalitetsfil Sida M swe JUNI 2016

85 Avsnitt 4 - Konfiguration och kalibreringar Du uppmanas ytterligare en gång att byta ut alla befintliga inställningar. Välj Yes (Ja). VesselView importerar den nya personalitetsfilen och enheten startar om M swe JUNI 2016 Sida 81

86 Avsnitt 4 - Konfiguration och kalibreringar Anteckningar: Sida M swe JUNI 2016

87 Innehållsförteckning Avsnitt 5 - Varningslarm Avsnitt 5 - Varningslarm Varningar fel och larm Varningar fel och larm Larmen Shallow Water (Grunt vatten) och Low Fuel (Låg bränslenivå) M swe JUNI 2016 Sida 83

88 Avsnitt 5 - Varningslarm Varningar fel och larm Varningar - fel och larm Alla Mercury-varningar, - fel och -larm visas oavsett vilken skärm som visas när larmet utfärdas. När ett larm aktiveras visas ett fönster på skärmen med larmtexten och varningen tillsammans med en kort beskrivning av vilken åtgärd som bör vidtas. När ett larmfel utlöses visas Mercury-fliken till vänster på skärmen i rött tillsammans med den internationella varningssymbolen. När ett larm aktiveras visas ett fönster på skärmen med larmtexten och varningen tillsammans med en kort beskrivning av vilken åtgärd som bör vidtas. Följande bilder visar larmfönstret i mitten av skärmen med vänster sidolist i stängt och öppet läge Kritiska larm åtföljs ofta av ett svar från Mercury Engine Guardian-systemet som kan inkludera reducerad effekt, reducerat maximalt varvtal eller en framtvingat tomgångstillstånd. Alla kritiska fel avger en signal för att varna föraren. Vid ett kritiskt fel ljuder signalhornet oavbrutet i sex sekunder Sida M swe JUNI 2016

89 Avsnitt 5 - Varningslarm Icke-kritiska larm visas som kritiska larm, men åtföljs av sex korta signaler från signalhornet. Via felfönster kan föraren få ytterligare information om enskilda fel. Välj alternativet Details (Information) för att visa en mer beskrivning av felet Du kan bekräfta felet och återgå till VesselViews huvudskärm genom att välja krysset (X) längst upp till höger i fönstret Actove alarms (Aktiva larm) eller välja alternativet Close (Stäng) i det första fönstret M swe JUNI 2016 Sida 85

90 Avsnitt 5 - Varningslarm Aktiva larm och varningsfel kan fortfarande nås via Mercury-fliken till vänster på skärmen. För att rensa ett aktivt fel ska felet eller den trasiga delen inspekteras, repareras eller bytas ut och motorerna och VesselView startas så att enheten går igenom systemets startskanning. Om båten klarar skanningen vid systemstart ändrar Mercury-fliken på skärmens vänstra sida färg till grön. Larmhistoriken kan alltid granskas genom att välja huvudmenyskärmen och sedan välja alternativet Alarms (Larm). Felhistoriken visas här. Larmen Shallow Water (Grunt vatten) och Low Fuel (Låg bränslenivå) För icke-kritiska fel som Shallow Water (Grunt vatten) och Low Fuel (Låg bränslenivå) ljuder sex korta signaler och ett fönster visas på skärmen med en kort text som beskriver felet. Dessa typer av fel gör inte att Mercury-fliken ändrar färg till röd. Istället ändrar den övre rubriklisten färg till röd och den internationella varningssymbolen visas Sida M swe JUNI 2016

91 Visa felet genom att välja huvudmenyskärmen och sedan alternativet Alarms (Larm). Felet kan visas här och inställningarna som utlöste felet kan ändras. Avsnitt 5 - Varningslarm M swe JUNI 2016 Sida 87
